ABRA Клапаны обратные - САНТЕХКОМ



Обратный клапан для воды и пр. двустворчатый ("двухстворчатый") межфланцевый батерфляй Ду 40-1200, Ру 16. Код серии ABRA-D-122-EN. Корпус - чугун. Пластины (створки, лепестки) - нержавеющая сталь .

Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - B (по ГОСТ 54808 и ГОСТ 9544)

Рабочие среды и применения:
Холодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы), конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, водоподготовка и водозабор, транспортировка минеральных и синтетических масел и т.д.

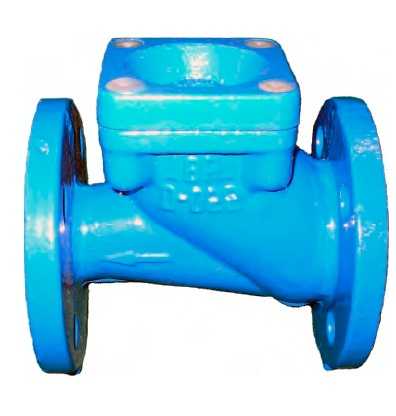

Обратный клапан шаровой фланцевый для канализации под давлением и других применений DN40-600 PN10/16. ABRA-D022-NBR.

Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - АА (по ГОСТ 54808 и ГОСТ 9544)

Рабочие среды и применения: Обратный клапан шаровой ABRA-D-022-NBR используется для защиты трубопровода от обратного потока рабочей среды. Предназначается для канализационных, в том числе ливневых систем, трубопроводов, транспортирующих сточные воды, техническую горячую, холодную воду, другие жидкости .



Обратный клапан шаровой резьбовой для канализации под давлением и других применений муфтовый DN25-080 PN16. ABRA-D022S-NBR



Обратный клапан нержавеющий из стали AISI316 (CF8M) резьбовой DN15-50 PN40 ABRA-D12

Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - АА (по ГОСТ 54808 и ГОСТ 9544)

Основные области применения - применяется в качестве обратного клапана в нижеследующих системах:

-В любых системах на следующих средах:
--вода, в т.ч. морская,
--солевые растворы,
--пар (до 8 бар),
--сжатый воздух,
--нейтральные газы,
--спирты,
--антифризы в т.ч. водно-гликолевые,
--аммиак,
--слабоагрессивные среды,
--светлые и темные нефтепродукты
--прочие среды
-холодное водоснабжение (ХВС),
-горячее водоснабжение (ГВС),
-теплоснабжение с любым стандартным теплоносителем (включая антифризы),
-паровые системы (паровые линии, паропроводы) до 200°C,
-конденсатные линии,
-технологическое водоснабжение,
-газопроводы нейтральных и инертных газов,
-водоподготовка и водозабор,
-транспортировка минеральных и синтетических масел и т.д.



Обратный клапан нержавеющий из стали AISI316 (CF8M) тарельчатый межфланцевый DN15-300 PN25 ABRA-D71

Основные области применения - применяется в качестве обратного клапана в нижеследующих системах на следующих средах: вода, в т.ч. морская, солевые растворы, пар (до 8 бар), сжатый воздух, нейтральные газы, спирты, антифризы в т.ч. водно-гликолевые, слабоагрессивные среды, светлые и темные нефтепродукты. Холодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы), паровые системы (паровые линии, паропроводы) до 200°C, конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, водоподготовк а и водозабор, транспортировка минеральных и синтетических масел и т.д. Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - B по ГОСТ 54808



Обратный клапан для воды, пара и других применений седельчатый резьбовой Zetkama V277 DN10-50 PN16

Рабочие среды и применения: Холодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы), паровые линии при температуре до 200 °C, конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, водоподготовка и водозабор, транспортировка минеральных и синтетических масел и т.д.



Обратный клапан для воды, пара и других применений поворотный подъемный фланцевый Zetkama V302 DN40-300 PN16

Рабочие среды и применения: Холодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы), паровые линии при температуре до 300 °C, конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, водоподготовка и водозабор, транспортировка минеральных и синтетических масел и т.д.



Пневматические распределительные/отсечные клапаны ABRA FC из нержавеющей стали для технологических процессов на производстве, в том числе в пищевой промышленности.

snabrr.ru

Клапан обратный межфланцевый ABRA-D-122

Ду / DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
Ру / PN

16 бар (1,6 МПа)

Диапазон рабочих температур, °C

-10 / +110 °C (указана максимальная температура, рабочая до 100 °C)

Код товара ABRA-
D-122
-EN
040S
ABRA-
D-122
-EN
050S
ABRA-
D-122
-EN
065S
ABRA-
D-122
-EN
080S
ABRA-
D-122
-EN
100S
ABRA-
D-122
-EN
125S
ABRA-
D-122
-EN
150S
ABRA-
D-122
-EN
200S
ABRA-
D-122
-EN
250S
ABRA-
D-122
-EN
300S
ABRA-
D-122
-EN
350S
ABRA-
D-122
-EN
400S
ABRA-
D-122
-EN
450S
ABRA-
D-122
-EN
500S
ABRA-
D-122
-EN
600S
ABRA-
D-122
-EN
700S
ABRA-
D-122
-EN
800S
ABRA-
D-122
-EN
900S
ABRA-
D-122
-EN
1000S
ABRA-
D-122
-EN
1200S
E-строительная длина 43 43 46 64 64 70 76 89 114 114 127 140 152 152 178
229
241 241 300 350
A-внешний диаметр 86 98 110 128 156 187 213 267 328 375 448 498 562 619 727 804 911 1060 1121 1375
В-внутренний диаметр 60 60 73 89 114 141 168 219 274 324 356 406 457 508 610 711 813 914 1016 1219
K-размер 34 36 55 52 85 112 142
194
237 283 324 355 450 463 558 646 740 870 907 1068
Вес, кг /шт. 1,5 1,5 2,4 3,6 5,7 7,3 9 17 26 42 55 75 97 113 165 295 408 612 635 1100
Kv, м3 34 34 70 88 238 465 658 930 2043 3178 4313 6810 9080 12021 22000 36000 41000 56000 81000 117000
минимальное давление
открытия м.в.ст
0,4385 0,4385 0,4284 0,3060 0,3060 0,2550 0,2550 0,1836 0,1836 0,1632 0,153 0,1326 0,1326 0,0102 0,0918 0,0714 0,0714 0,0714 0,0714 0,0714
минимальное давление
открытия см.в.ст.
43,85 43,85 42,84 30,6 30,6 25,5 25,5 18,36 18,36 16,32 15,3 13,26 13,26 10,2 9,18 7,14 7,14 7,14 7,14 7,14
минимальное давление
открытия мбар
43 43 42 30 30
25
25 18 18 16 15 13 13 10 9 7 7 7 7 7

armarost.ru

Клапан обратный нержавеющий резьбовой ABRA-D12

Габаритные размеры, рабочие давления и температуры, вес и давление открытия обратного клапана резьбового ABRA-D12. Размеры в мм.

Ду / DN 15 20 25 32 40 50
1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
Ру / PN

40 бар (4,0 МПа)

Диапазон рабочих температур, °C

Максимально допустимая температура 200 °C,
Минимальная температура окружающей среды -60 °C,

Код товара ABRA-
-D12-h22W-
-1000-015
ABRA-
-D12-h22W-
-1000-020
ABRA-
-D12-h22W-
-1000-025
ABRA-
-D12-h22W-
-1000-032
ABRA-
-D12-h22W-
-1000-040
ABRA-
-D12-h22W-
-1000-050
L-строительная длин,мм  58 63 74 86 100 110
ød, мм  15  20 24,5 31,5 40 50
øD, мм - габаритный размер   36 41 47 56  67 82
Kv, м3/час 4 8 10,3 18 24 40
Вес, кг /шт. 0,160 0,212 0,310 0,460 0,700 1,035
давление открытия МПа 0,03-0,05

armarost.ru

Обратный клапан межфланцевый двустворчатый DN40 ABRA D122EN

Обратный клапан для воды и пр. двустворчатый ("двухстворчатый") межфланцевый батерфляй Ду 40, Ру 16.

Код серии ABRA-D-122-EN. Корпус - чугун. Пластины (створки, лепестки) - нержавеющая сталь.

Рабочие среды и применения:

Холодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы), конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, водоподготовка и водозабор, транспортировка минеральных и синтетических масел и т.д.

Технические характеристики клапана обратного ABRA D122EN040:

  • Код товара: ABRA-D-122-EN040S
  • Условный проход: 40 мм
  • Соединение: межфланцевое
  • Минимальное давление открытия: 43 мбар
  • Максимальное давление: 16 бар
  • Максимальная температура: +110 оС
  • Материал корпуса: чугун DIN GG25
  • Материал створок: Нержавеющая сталь AISI/SAE304
  • Уплотнение: ЭПДМ
  • E-строительная длина: 43мм
  • A-внешний диаметр : 86мм
  • В-внутренний диаметр: 60мм
  • K-размер: 34 мм
  • Вес: 1,5 кг

Инструкция по монтажу, установке и эксплуатации обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN

  1. Монтаж и эксплуатация изделия.
    • К монтажу и эксплуатации изделия допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.
    • До начала монтажа необходимо произвести осмотр изделия.
    • При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию без согласования с продавцом не допускается.
  2. Условия монтажа.
    • Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - B по ГОСТ 54808-2011
    • Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации
    • Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
    • Соосность трубопровода и расстояние между фланцами должны быть в пределах 3–5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
    • Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода , согласно указаниям о разрешенных и запрещенных положениях в установке (установка на вертикальном и наклонном участке трубопровода при направлении потока "сверху-вниз" - крайне нежелательна для данного типа клапанов):
    • Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров до или после сужения / поворота трубы.
    • Предпочтительное монтажное положение на наклонном или вертикальном трубопроводе при направлении движения воды снизу вверх.
    • На горизонтальном участке желательно устанавливать клапан таким образом, чтобы ось (шток) клапана была установлена под углом 45 градусов к вертикали (горизонтали).

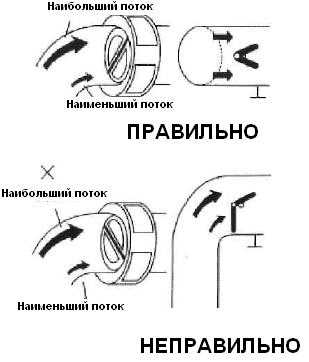

    • На изгибе трубопровода клапан устанавливать нежелательно, но если пришлось, то следует установить его после изгиба по потоку и сориентировать ось клапана по радиусу изгиба:
    • Требуется о беспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию
    • Поток среды должен быть направлен по стрелке на корпусе клапана.
    • Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев
    • Затяжку крепежных болтов необходимо осуществлять равномерно
    • После запуска системы убедитесь в отсутствии протечек в местах присоединения
    • Не забудьте проверить на наличие утечек после нескольких часов работы
  3. Условия эксплуатации .
    • Клапаны обратные ABRA-D-122-EN не требуют постоянного ухода
    • Периодически осматривайте клапан на предмет протечки среды.
    • Проверку клапана можно провести при замене трубопроводов
      Внимание!
    • Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
    • Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
    • Не удаляйте с изделия ярлык с маркировкой и серийным номером.
    • Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения
  4. Условия транспортировки и хранения .
    • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
    • Не допускается попадание посторонних предметов внутрь или падений изделия
    • Проверку клапана можно провести при замене трубопроводов
    • Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков
    • При транспортировке корпус изделия должен быть защищен от повреждений.
  5. Расчетный срок эксплуатации. Гарантийные обязательства.
    • Расчетный срок эксплуатации - не менее 50 лет, при использовании на воде соответствующей СанПиН 2.1.4.1074-01 и ГОСТ 2874-82 без механического нарушения целостности защитного покрытия в температурном диапазоне, соответствующем техническому паспорту, инструкции по установке и эксплуатации и каталогам.
    • Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. При условии соблюдения всех требований расчетного срока эксплуатации гарантийный срок составляет - не менее 10 лет
    • Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец

vodamk.ru

Обратный клапан межфланцевый двустворчатый DN700 ABRA D122EN GG25

Обратный клапан для воды и пр. двустворчатый ("двухстворчатый") межфланцевый батерфляй Ду 700, Ру 16.

Код серии ABRA-D-122-EN. Корпус - чугун. Пластины (створки, лепестки) - нержавеющая сталь.

Рабочие среды и применения:

Холодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы), конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, водоподготовка и водозабор, транспортировка минеральных и синтетических масел и т.д.

Технические характеристики клапана обратного ABRA D122EN700:

  • Код товара: ABRA-D-122-EN700S
  • Условный проход: 700 мм
  • Соединение: межфланцевое
  • Минимальное давление открытия: 7 мбар
  • Максимальное давление: 16 бар
  • Максимальная температура: +110 оС
  • Материал корпуса: чугун DIN GG25
  • Материал створок: Нержавеющая сталь AISI/SAE304
  • Уплотнение: ЭПДМ
  • E-строительная длина: 229 мм
  • A-внешний диаметр : 804 мм
  • В-внутренний диаметр: 711 мм
  • K-размер: 646 мм
  • Вес: 295 кг

Инструкция по монтажу, установке и эксплуатации обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN

  1. Монтаж и эксплуатация изделия.
    • К монтажу и эксплуатации изделия допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.
    • До начала монтажа необходимо произвести осмотр изделия.
    • При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию без согласования с продавцом не допускается.
  2. Условия монтажа.
    • Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - B по ГОСТ 54808-2011
    • Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации
    • Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
    • Соосность трубопровода и расстояние между фланцами должны быть в пределах 3–5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
    • Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода , согласно указаниям о разрешенных и запрещенных положениях в установке (установка на вертикальном и наклонном участке трубопровода при направлении потока "сверху-вниз" - крайне нежелательна для данного типа клапанов):
    • Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров до или после сужения / поворота трубы.
    • Предпочтительное монтажное положение на наклонном или вертикальном трубопроводе при направлении движения воды снизу вверх.
    • На горизонтальном участке желательно устанавливать клапан таким образом, чтобы ось (шток) клапана была установлена под углом 45 градусов к вертикали (горизонтали).
    • На изгибе трубопровода клапан устанавливать нежелательно, но если пришлось, то следует установить его после изгиба по потоку и сориентировать ось клапана по радиусу изгиба:
    • Требуется о беспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию
    • Поток среды должен быть направлен по стрелке на корпусе клапана.
    • Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев
    • Затяжку крепежных болтов необходимо осуществлять равномерно
    • После запуска системы убедитесь в отсутствии протечек в местах присоединения
    • Не забудьте проверить на наличие утечек после нескольких часов работы
  3. Условия эксплуатации .
    • Клапаны обратные ABRA-D-122-EN не требуют постоянного ухода
    • Периодически осматривайте клапан на предмет протечки среды.
    • Проверку клапана можно провести при замене трубопроводов
      Внимание!
    • Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
    • Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
    • Не удаляйте с изделия ярлык с маркировкой и серийным номером.
    • Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения
  4. Условия транспортировки и хранения .
    • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
    • Не допускается попадание посторонних предметов внутрь или падений изделия
    • Проверку клапана можно провести при замене трубопроводов
    • Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков
    • При транспортировке корпус изделия должен быть защищен от повреждений.
  5. Расчетный срок эксплуатации. Гарантийные обязательства.
    • Расчетный срок эксплуатации - не менее 50 лет, при использовании на воде соответствующей СанПиН 2.1.4.1074-01 и ГОСТ 2874-82 без механического нарушения целостности защитного покрытия в температурном диапазоне, соответствующем техническому паспорту, инструкции по установке и эксплуатации и каталогам.
    • Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. При условии соблюдения всех требований расчетного срока эксплуатации гарантийный срок составляет - не менее 10 лет
    • Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец

vodamk.ru

Клапан обратный шаровой фланцевый для канализации ABRA-D022-NBR



Габаритные размеры, рабочие давления и температуры, вес и Kv (таблица) обратного клапана для канализации и пр. шарового фланцевого ABRA-D-022-NBR. Размеры в мм.



Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Ду / DN

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

Ру / PN

10/16 бар (1,0/1,6 МПа)

Диапазон рабочих температур, °C

-10 / +80 °C (указана максимальная температура, рабочая - до 70 °C)

Код товара

ABRA-
D-022
NBR
040

ABRA-
D-022
NBR
050

ABRA-
D-022
NBR
065

ABRA-
D-022
NBR
080

ABRA-
D-022
NBR
100

ABRA-
D-022
NBR
125

ABRA-
D-022
NBR
150

ABRA-
D-022
NBR
200

ABRA-
D-022
NBR
250

ABRA-
D-022
NBR
300

ABRA-
D-022
NBR
350

ABRA-
D-022
NBR
400

ABRA-
D-022
NBR
450

ABRA-
D-022
NBR
500

ABRA-
D-022
NBR
600

L- строительная длина DIN3202-F6

180

200

240

260

300

350

400

500

600

700

800

900

1000

1100

1300

≈h- строительная высота (от оси трубы)

98

110

125

155

200

220

260

320

360

430

610

705

-

-

1050

H- габаритная высота

173

193

218

255

310

345

403

490

563

660

870

995

1100

1210

1470

а- диаметр прохода

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

с- внешний диаметр присоединительного выступа

84

99

118

132

156

184

211

266

319

370

429

480

532

610

720

g- межосевое расстояние присоединительных отверстий

Ру10

110

125

145

160

180

210

240

295

350

400

460

515

-

620

725

Ру16

355

410

470

525

585

650

770

X-N - Присоединительные отверстия
фланцев (количество и диаметр
на каждом фланце)

Ру10

4/Ø19

8/Ø19

8/Ø23

8/Ø23

12/Ø23

16/Ø23

16/Ø28

-

20/Ø28

20/Ø31

Ру16

12/Ø27

12/Ø27

16/Ø27

16/Ø30

20/Ø31

20/Ø33

20/Ø37

d- внешний диаметр присоединительного фланца

150

165

185

200

220

250

285

340

405

460

520

580

640

715

840

Т- толщина фланца

19

20

22

24,5

26,5

28

30

32

36

Масса (вес), кг /шт.

6

9

12

15,5

23,5

29,5

45,5

72,5

120

195

302

405

530

730

890

Kv, м3

80

120

210

310

505

805

1090

2050

2310

4620

6290

8250

10250

12800

18500

Герметичное закрытие при перепаде давления:

0,5-0,8 бар (5-8 м.в.ст.)

Открытие при перепаде давления:

начало открытия при макс 0,05 бар (0,5 м.в.ст.) / полное открытие при макс. 0,5 бар (5 м.в.ст.)



Перепад давления на малых расходах для обратных шаровых клапанов ABRA . Чистая вода. Горизонтальная установка.





Спецификация деталей и материалов обратного клапана шарового ABRA-D-022-NBR:



Номер на чертеже

Наименование

Количество

Материал

1

Корпус

1

Чугун DIN GGG50

2

Шар

1

Алюминиевый сплав или серый чугун + NBR

3

Крышка корпуса

1

Чугун DIN GGG50

4

Прокладка крышки корпуса

1

NBR



Разрешенные и запрещенные положения в установке обратного клапана шарового фланцевого ABRA-D-022-NBR





Диаграмма Давление / Температура для обратного клапана шарового фланцевого ABRA-D-022-NBR:





Диаграмма определяет рабочую область для обратного клапана для канализации и пр. шарового фланцевого ABRA-D-022-NBR в координатах Давление (в барах приборного) / Температура (° C).



Таблица: Описание присоединительных размеров + подходящих стандартов присоединения обратного клапана шарового фланцевого ABRA-D-022-NBR. Все размеры в мм.

Тип присоединения:

ответные фланцы согласно таблице ниже

Строительная длина (расстояние между ответными фланцами

Размер L

Количество сквозных отверстий на каждом фланце (КСО)

Размер X-N

Диаметр сквозных отверстий на фланце

Требвания к ответному крепежу:

Ду40

Ду50

Ду65

Ду80

Ду100

Ду125

Ду150

Ду200

Ду250

Ду300

Ду350

Ду400

Ду500

Ду600

Размер болта. ГОСТ 7798-70 и ГОСТ10602-94

Ру10

М16х60

М16х65

М16х65

М16х65

М16х70

М16х70

М20х80

M20x75

M20x75

М20х80

М20х80

М24х90

-

-

Ру16

М20х80

М24х90

М24х90

М24х100

М27х110

М30х130

М36х100

Рекомендуемая длина шпильки (для тех, кто не любит болты)

Ру10

М16х80

М16х80

М16х80

М16х90

М16х90

М16х90

М20х100

M20x100

M20x100

M20x100

М20х100

М24х120

-

-

Ру16

М20х110

М24х120

М24х120

М24х120

М27х130

М30х160

М36х167

Размер гайки (!для каждой шпильки - двух гаек)

Ру10

М16

М16

М16

М16

М16

М16

М20

М20

М20

М20

М20

М24

-

-

Ру16

М24

М24

М24

М27

М30

М36

Стандартный размер (диаметр внешний/внутренний/толщина) и обозначение прокладки ответного фланца (ГОСТ 15180-86)

Ру10

91х45х2А-40-10
А-40-16

106/57/2
А-50-10
А-50-16

126/75/2
А-65-10
А-65-16

141/87/2
А-80-10
А-80-16

161/106/2
А-100-10
А-100-16

191/132/2
А-125-10
А-125-16

216/161/2
А-150-10
А-150-16

271/216/2
А-200-10
А-200-16

327/264/2
А-250-10
А-250-16

376/318/2
А-300-10

436х372х2
А-350-10

487х421х2
А-400-10

-

-

Ру16

382/318/2
А-300-16

442х372х2
А-350-16

495х421х2
А-400-16

615х421х2
А-500-16

728х600х2
А-600-16

Минимальный внутренний диаметр прокладки ответного фланца ,мм

Ру10

45

57

75

87

106

132

161

216

264

318

356

407

528

620

Ру16

Максимальный наружный диаметр прокладки ответного фланца, мм

Ру10

92

107

127

142

162

192

218

273

328

378

438

488

-

-

Ру16

384

444

495

617

732



Подходящие стандарты ответных фланцев и исключения:



Стандарт

Пояснения

Подходящие типы по этому стандарту

Ру или PN ответных фланцев

Ду или DN ответных фланцев

ГОСТ 33259, ГОСТ Р 54432

"новые" стандарты на фланцы

Все типы (Тип 01,Тип 02,Тип 03, Тип 04, Тип 11,Тип  21), исполнения только A и B. В Ду65 следует брать фланец Ряд 1 по ГОСТ 33259, потому, что у него 4 отверстия, как и у нашего обратного клапана. Если попадется Ряд 2, то у него 8 отверстий - применимо, но не так эстетично.

(обычные "плоские" фланцы )

PN(Py) 1,0/1,6 Мпа = PN(Py)10/16 кгс/см2  - выбирать такой же, как и PN(Py) обратного клапана ABRA-D-022

Такой же, как и Ду (DN) обратного клапана ABRA-D-022

ГОСТ 12815-80

Описывает присоединительные размеры и размеры уплотнительных поверхностей (но не тип фланцев)

Исполнение 1, ряд 1, ряд 2 для всех Ду (DN), кроме Ду80. В Ду80 следует брать фланец Ряд 1 по ГОСТ, потому, что у него 8 отверстий, как и у нашего обратного клапана. Если попадется Ряд 2, то у него только 4 отверстия - применимо, но не так эстетично.

(обычные "плоские" фланцы )

ГОСТ 12820-80 - самые распространенные

Стальные плоские приварные фланцы

ГОСТ 12821-80 - распространенные

Стальные приварные встык (=воротниковые) фланцы

ГОСТ 12822-80 - можно встретить

Стальные свободные на приварном кольце фланцы

ГОСТ 12819-80 - очень редко встречается

Литые стальные фланцы

ГОСТ 12817-80 - очень редко встречается

Литые из серого чугуна фланцы

ГОСТ 12818-80 - очень редко встречается

Литые из ковкого чугуна фланцы (максимум Ду 80)

DIN 2501 (DIN 2633 для Ру16) / EN 1092-1

Описывает присоединительные размеры и размеры уплотнительных поверхностей

Form A, Form B (B1 и B2) - описывает присоединительную поверхность (обычные "плоские" фланцы )

Type - любой, если форма (Form) = см. выше

PN10/16 выбирать такой же, как и PN(Py) обратного клапана ABRA-D-022

DIN 2526 - устарел и заменен на EN 1092-1

Описывает присоединительные размеры и размеры уплотнительных поверхностей

Form A, B, C, D, E (обычные "плоские" фланцы )

Старые DIN, с присоединительными поверхностями по DIN 2526 (существовавшие до введения EN 1092)

Описывают различные типы фланцев

Form A, B, C, D, E (обычные "плоские" фланцы )



Инструкция по монтажу, установке и эксплуатации обратного клапана для канализации под давлением и пр. шарового фланцевого ABRA-D-022-NBR



         Монтаж и эксплуатация изделия.

К монтажу и эксплуатации изделия допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.

До начала монтажа необходимо произвести осмотр изделия.

При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию без согласования с продавцом не допускается.

Условия монтажа.

Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - АА по ГОСТ 54808-2011

Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации

Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.

Соосность трубопровода и расстояние между фланцами должны быть в пределах 3–5 мм от идеальных, чтобы в процессе монтажа на клапаны не приходилась чрезмерная механическая нагрузка.

Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и не ближе 3-5 диаметров до или после сужения / поворота трубы

Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода , согласно указаниям о разрешенных и запрещенных положениях в установке (см. выше).

Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию

Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев

Затяжку крепежных болтов необходимо осуществлять равномерно

После запуска системы убедитесь в отсутствии протечек в местах присоединения

Не забудьте проверить обратные клапаны на наличие утечек после нескольких часов работы

Условия эксплуатации.

Клапаны обратные ABRA-D-022-NBR не требуют постоянного ухода

Периодически осматривайте клапаны на предмет протечки среды.

Проверку клапана можно провести при замене трубопроводов
Внимание!

Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.

Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.

Не удаляйте с изделия ярлык с маркировкой и серийным номером.

Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения

Условия транспортировки и хранения.

Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.

Не допускается попадание посторонних предметов внутрь или падений изделия

Проверку клапана можно провести при замене трубопроводов

Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков

При транспортировке корпус изделия должен быть защищен от повреждений.

Гарантийные обязательства.

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.



Чертеж:




www.armatek-tula.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
