Адсорбционный осушитель воздуха принцип работы – описание, разновидности, принцип работы. :: SYL.ru

Содержание

описание, разновидности, принцип работы. :: SYL.ru

Норма влажности воздуха является одним из определяющих условий на заводах таких отраслей, как строительство, химическая, пищевая, фармацевтическая промышленность, машиностроение и многих других. Степенью влажности во многом может обуславливаться качество изготавливаемой продукции и материалов. Также нередко поддержание определенного уровня влажности становится фактором увеличения или снижения расходов. Для регуляции данного параметра используется такой аппарат, как адсорбционный осушитель.

Где применяется

Обычно такой аппарат используется на различных предприятиях для поддержания нужного уровня влажности при производстве гигроскопического сырья, древесины, текстиля, для длительного хранения зерна.

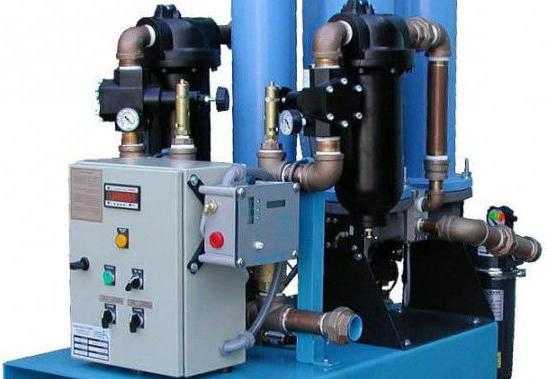

Описание прибора

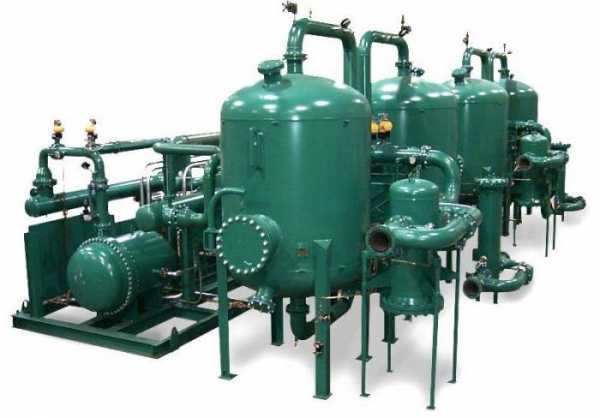

По своему строению осушитель адсорбционного типа выглядит как две колонны или башни, установленные перпендикулярно на станине либо опорах. Оба ряда устройства наполнены адсорбентом и оборудованы электронным управлением с дисплеем, посредством которого можно выставить различные режимы действия осушителя. На выходе и входе из адсорбционного прибора монтируются фильтры сжатого воздуха.

Принцип работы

Особенность функционирования установки состоит в следующем. Спрессованный воздух попадает в одну из колонн, которую содержит адсорбционный осушитель, и адсорбент (он заполняет башню) впитывает в себя всю излишнюю влагу. Осушенный же воздух идет дальше по пневматическим линиям к потребителю.

Нередко такой аппарат работает по таймеру, и по истечении некоторого периода (в среднем он составляет 4 часа) башня, сквозь которую проникал сжатый воздух, переключается на функцию устранения влаги из адсорбента. Когда первая колонна вступает в регенерацию, вторая перекрывается и начинает пропускать воздух через себя. Потом цикл повторяется.

Адсорбционные устройства с холодным восстановлением адсорбента

Принцип их действия состоит в задержке влажности в наружных прослойках семян адсорбента и ее дальнейшем выводе наружу методом его прочистки порцией уже высушенного воздуха. Такой адсорбционный осушитель имеет некоторые достоинства в сравнении с оборудованием горячей регенерации: простота строения и малое электропотребление.

Минусом же является потеря сжатого воздуха во время возобновления адсорбента, которая составляет до 15% от готовой газовой массы. Этот фактор следует учитывать для верного выбора компрессора. То есть необходимая продуктивность должна подбираться с учетом того, что часть сухого воздуха будет расходоваться на обеспечение функционирования аппарата.

Установки с горячей закрытой регенерацией адсорбента

Для его восстановления берется порция осушенного воздуха, подогревающегося при помощи установленных в нем обогревательных установок. Для охлаждения элемента также забирается часть высушенного газа. Такой адсорбционный осушитель сжатого воздуха не имеет ни вакуумного насоса, ни воздуходува. Он используется тогда, когда по каким-то причинам невозможно применить воздух, и в других неординарных случаях. Траты сжатого газа составляют примерно 5%.

Осушители с горячим наружным возобновлением адсорбента

Воздух для регенерации набирается из атмосферы посредством воздуходува, создающего незначительное излишнее давление, и нагревается внешними обогревательными компонентами перед впуском в адсорбер. Для его охлаждения после восстановления аналогично берется воздух, однако по окончании охлаждения применяется и порция осушенного сжатого газа, что и создает потери, которые составляют приблизительно 2-2,5%.

Аппараты замкнутого оборота

Такой адсорбционный осушитель воздуха использует для возобновления адсорбента тепло, образующегося при сжатии атмосферного газа компрессором. Для регенерации элемента забирается сжатый воздух из конденсатора конечного этапа компрессии, которая в результате охлаждается во вмонтированном водяном регенераторе и отправляется на осушение.

Чтобы остудить адсорбент, берется сжатый газ, который потом возвращается в теплосеть спрессованного воздуха. Охлаждение и обогрев осуществляются при действующем давлении. Расходы уплотненного воздуха и траты электроэнергии на функционирование осушителя данной разновидности отсутствуют.

Оборудование с теплым восстановлением под вакуумом

Адсорбционный осушитель такого вида для регенерации адсорбента берет воздух, который при помощи вакуумного насоса сквозь внешние обогревательные части всасывается в элемент под давлением меньше атмосферного. Особенности вакуумного осушения дают возможность применять для охлаждения лишь воздух. Потери сжатого газа при использовании установок этого типа не обнаружены.

www.syl.ru

принцип действия адсорбционных и реврижераторных осушителей

Избыточное содержание влаги в воздухе внутри помещения всегда оказывает негативное влияние на состояние мебели, отделочных материалов, конструкционных элементов. Образование конденсата на поверхностях электрического оборудования приводит к поломкам, создает пожароопасные ситуации.

Повышенная влажность создает дискомфорт и для находящихся в комнате людей. Для поддержания оптимальных параметров микроклимата в коммерческих помещениях, производственных цехах, а также для стабильной работы компрессорного оборудования рекомендуется устанавливать осушители сжатого воздуха.

Зачем нужен осушитель

Специальное оборудование для удаления избыточной влаги из воздуха помогает избежать множества проблем:

  • коррозия металлических элементов. Когда влажность воздуха в рабочем цехе превышает установленные нормы, образуется большое количество конденсата на холодных металлических поверхностях машин, внутри движущихся механизмов. Постоянный контакт с водой приводит к быстрому развитию коррозии, поломкам;
  • замыкание электрических контактов. Вода хорошо проводит ток, поэтому при повышении влажности воздуха возрастает риск замыканий и электротравм;
  • порча продуктов питания. На больших оптовых базах влага может стать причиной крупных финансовых потерь, особенно во время дождей и весной. В таких условиях цена осушителя сжатого воздуха не сопоставима со стоимостью испорченных продуктов;
  • появление грибка. Размножение микроорганизмов и плесени – это ухудшение санитарно-гигиенического состояния помещения, преждевременное разрушение строительных конструкций. Особенно активно грибок распространяется в условиях высокой влажности;
  • порча упаковки. Картонные коробки, бумага при хранении во влажном воздухе очень быстро теряют форму и насыщенность красок. Как следствие, потеря товарного вида, уценка продукции, финансовые убытки;
  • разрушение декоративной отделки. Краска, штукатурка и другие материалы при конденсации влаги растрескиваются, теряют свой эстетичный вид.

Покупка осушителя окупается быстро.

Принцип работы устройства

Все представленное на рынке оборудование в зависимости от технологии удаления влаги можно разделить на три большие группы:

  • Конденсационный рефрижераторный или адсорбционный прибор. Внутри установки смонтирована рефрижераторно-компрессорная машина с холодной поверхностью. С помощью вентилятора воздух засасывается из помещения, проходит через систему фильтров и подается в рефрижераторный осушитель сжатого воздуха. Проходя по теплообменнику, воздушные массы охлаждаются до температуры конденсации водяных паров. Избыточная влага в виде капель стекает по поверхности и отводится в специальный приемник, либо выводится на улицу. Потоки после испарителя поступают в подогреватель и подаются обратно в помещение. Приборы очень эффективны, достаточно быстро справляются с осушением воздуха в больших помещениях.
  • Ассимилирующая установка. Конструктивно прибор состоит из двух узлов. В первом происходит засасывание воздуха с избыточной влажностью из помещения и вывод его на улицу. Вторая часть агрегата работает на забор и осушение воздушных масс с улицы. Обеспечивается хороший воздухообмен, но установки потребляют очень много электроэнергии. Помимо работы вентиляторов, необходимо питать установки по осушению и подогреву уличного воздуха. Для цехов и помещений со стабильно высоким уровнем влажности содержание такого прибора будет затратным.
  • Конденсаторы. Принцип действия осушителя похож на работу кондиционера, но отвода тепла в нем не происходит. Избыточная влага внутри установки конденсируется на холодной поверхности и стекает по специальным отводам. Осушенный воздух проходит через теплообменник и нагревается до комнатной температуры. Такой прибор подходит для использования в помещениях большой площади. При его работе очень быстро прогревается входящий воздух, и в маленькой комнате становится жарко.
  • Адсорбционный осушитель сжатого воздуха на сегодняшний день является наиболее востребованным для предприятий и организаций. В быту такие установки почти не используются. При выборе агрегата учитывают температуру и влажность воздуха в помещении, его объем.

Способ установки осушителей

По типу монтажа выделяют:

  • Стационарные осушители. Это мощные агрегаты с высокой производительностью. Они крепятся к стене или к полу. Стационарные установки используются для работы в помещениях большой площади с высокой влажностью воздуха;
  • Мобильные осушители. Установки более компактные, легкие, их можно переносить из одного помещения в другое. Хорошо подходят для осушения воздуха со средним влагосодержанием.

Несколько агрегатов могут быть объединены в сеть и использоваться в одном помещении.

Монтаж должен выполнять специалист. При неправильной установке очень скоро может потребоваться ремонт осушителей сжатого воздуха.

Производители осушителей

На современном рынке очень много торговых марок, которые предлагают подобное оборудование. Вот наиболее популярные:

  • недорогие аппараты Aerotek, Ballu. Осушители этих фирм востребованы не только в коммерческом секторе, но и в быту. Оборудование компактное, доступно по цене широкому кругу потребителей. Модели отличаются невысокой мощностью, подходят для периодического использования;
  • Mitsubishi Electric – еще один популярный бренд. Компания специализируется на производстве техники в сегменте «премиум». Осушители Mitsubishi надежны в использовании, эффективны, долговечны;

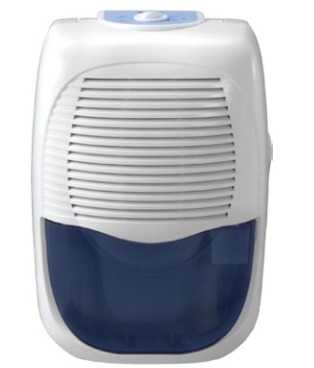

  • DanVex и Dantherm выпускают бытовые осушители, компактные и недорогие. Большинство моделей ориентированы на использование в небольших помещениях, например, в душевых или ванных комнатах;
  • Master – в линейке бренда огромное количество моделей с различными характеристиками. Есть полупрофессиональные осушители DH среднего ценового сегмента. Представлено также коммерческое оборудование, которое востребовано на предприятиях торговли и в офисах различных компаний;

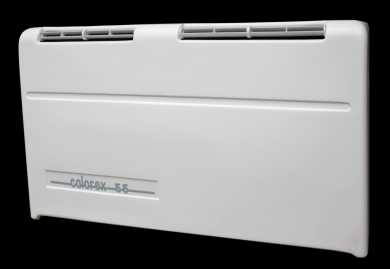

  • Calorex DH, Aerial AP, RIX, Dantherm CDP – серии осушителей для бассейнов. Представлены модели для напольного и настенного монтажа в различных комплектациях. Можно подобрать аппарат нужной производительности с функцией обогрева или охлаждения;
  • скрытые канальные осушители представлены марками Aerial, Dantherm, Calorex;
  • General Climate, NeoClima – приборы эконом-класса, простые в установке и использовании;
  • Calorex и Dantherm предлагают осушители сжатого воздуха для компрессоров, которые используются в промышленности. Производительность моделей высокая, достигает 45000 м3/час. Такие приборы работают в больших цехах, производственных помещениях с высоким уровнем влажности.

Для бытовых нужд не всегда стоит покупать дорогостоящий осушитель. С проблемой избыточной влажности справляются кондиционеры.

В небольших помещениях промышленного и коммерческого назначения сушка воздуха может осуществляться в системе вентиляции. Для этого в воздуховодах монтируют специальное оборудование.

Также советуем посмотреть:


climanova.ru

Адсорбционный осушитель сжатого воздуха: устройство и принцип работы

Адсорбция – это процесс поглощения вещества из газовой или жидкой среды поверхностным слоем твердого тела (адсорбента), имеющего пористую структуру и большую площадь внутренних поверхностей. В процессе адсорбции молекулы воды прикрепляются к адсорбенту под воздействием сил межмолекулярного притяжения. Как правило, в качестве адсорбента используются силикагели и молекулярное сито.

Для удаления влаги из сжатого воздуха служат адсорбционные осушители, обеспечивающие температуру точки росы -20 оС, -40 оС и -70 оС. Область применения адсорбционных осушителей – предприятия пищевой, медицинской и электронной промышленности.

Адсорбционные осушители различаются по типу используемого активного материала (силикагель и молекулярное сито) и по способу регенерации адсорбента. Регенерация осуществляется методом горячего и холодного восстановления. Рассмотрим адсорбционный осушитель с холодной регенерацией адсорбента подробнее.

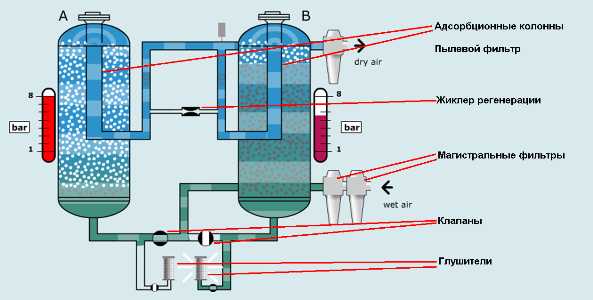

Устройство и принцип работы адсорбционного осушителя с холодной регенерацией адсорбента

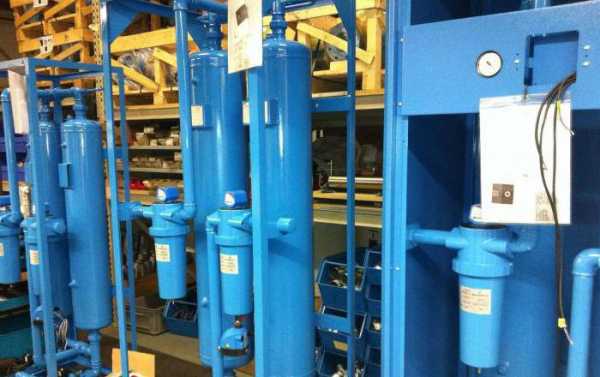

Основой осушителей адсорбционных являются две идентичные колонны (ресиверы), заполненные адсорбирующим материалом. Через эти колонны поочередно пропускается сжатый воздух.



Во время прохождения воздуха через первую колонну влага, содержащаяся в нём, поглощается адсорбентом. И на выходе из колонны мы получаем сухой сжатый воздух. Через некоторое время происходит насыщение адсорбента влагой, и он уже не в состоянии обеспечивать заданную точку росы. Система управления работой осушителя направляет поток сжатого воздуха через вторую колонну. В то время как в ней происходит осушка воздуха, в первой колонне осуществляется регенерация адсорбента. Её обеспечивает часть сухого воздуха, идущая из второй колонны. При прохождении через слой влажного адсорбента воздух поглощает содержащуюся в нём влагу, после чего выходит в атмосферу через разгрузочный клапан и фильтр-глушитель.

Время переключения колонн и диаметр сопла регенерации (через которое идёт сухой воздух в другую колонну) устанавливаются в зависимости от требуемой температуры точки росы.

Таким образом, процесс адсорбции идет непрерывно: пока в одной колонне адсорбент поглощает влагу, в другой колонне адсорбент подвергается регенерации.

Количество сухого воздуха, идущего на регенерацию, следующее:

- 15% при температуре точки росы -20 оС;

- 20-25% при температуре точки росы -40 оС;

- 30% при температуре точки росы -70 оС.

Адсорбент, находящийся в колоннах, при попадании в него масла, содержащегося в сжатом воздухе, теряет свои адсорбирующие свойства. Поэтому для защиты адсорбента на входе в осушитель устанавливается микрофильтр, который задерживает частицы масла (их содержание на выходе из фильтра не более 0,01 мг/м3) и микрочастицы размером свыше 0,01 мкм.

При прохождении обрабатываемого воздуха через осушитель в него попадают твёрдые частицы адсорбента, которые могут быть опасны для конечных потребителей сжатого воздуха. Для их улавливания на выходе из осушителя устанавливается фильтр тонкой очистки, который задерживает частицы размером свыше 1 мкм.


www.proektant.ru

Принцип работы адсорбционного осушителя с горячей регенерацией

Сжатый воздух и некоторые газы, широко применяемые в промышленности, содержат влагу, которая негативно влияет на механизмы (коррозия). В некоторых производственных процессах (например, фармацевтические производства, нефтехимические и т.д.) наличие влаги является критичным параметром, в связи с влиянием на процесс. В некоторых областях точка росы сжатого воздуха регламентируется стандартами. Для удаления влаги предназначены адсорбционные осушители Donaldson модели HRS. Преимущество данного типа осушителей связано с отсутствием потерь сжатого воздуха на регенерацию, что обуславливается механизмом работы осушителя с горячей регенерацией. В данной статье приводится описание принципа работы адсорбционного осушителя с горячей регенерацией.

В основе работы заложена способность адсорбента впитывать влагу из сжатого воздуха. Адсорбентом является вещество, имеющее множество мелких пор, что обеспечивает большую площадь соприкосновения с воздухом. Конструктивно осушитель представляет собой две колонны, наполненные адсорбентом, воздуходувку, нагревательный элемент и систему трубопроводов, клапанов.

Работу осушителя с горячей регенерацией можно разбить на четыре фазы:
1. Фаза адсорбции
2. Фаза десорбции
3. Фаза охлаждения
4. Фаза Stand-by

Для того что бы разобраться в принципе работы адсорбционного осушителя с нулевыми потерями (с горячей регенерацией) рассмотрим каждую фазу более подробно.

Фаза адсорбции.
Сжатый воздух, через входной клапан, попадает в одну из колонн с адсорбентом. В нижней части колонны располагается распределитель потока, который необходим для равномерного распределения потока сжатого воздуха по колонне. Воздух проходит через слои адсорбента снизу вверх. В процессе прохождения адсорбент впитывает влагу из сжатого воздуха. Далее осушенный сжатый воздух через выходной клапан подается в пневмосистему.
Адсорбент имеет свойство насыщения влагой, при насыщении снижается впитывающая способность. Завершение данной фазы осуществляется либо через определенное время, рассчитанное таким образом, что позволяет гарантировать качественное осушение. Либо в зависимости от значения точки росы на выходе, при установленном датчике точке росы.
После завершения адсорбции, происходит переключение колонн, сжатый воздух для осушения подается во вторую колонну, а первая переходит в фазу десорбции.

Фаза десорбции.
Десорбция процесс удаления влаги из адсорбента (регенерация). Первоначально давления в колонне медленно снижается до атмосферного. В осушителях с горячей регенерацией десорбция осуществляется нагретым окружающим воздухом. Специальный нагнетатель подает воздух на поточный нагреватель, и далее в колонну. Горячий атмосферный воздух проходит через насыщенный влагой адсорбент забирая влагу, после чего через патрубок выбрасывается в атмосферу. По мере прохождения данного процесса температура на выходе возрастает. Регенерация заканчивается при достижения определенной температуры воздуха. Для охлаждения нагретого адсорбента начинается фаза охлаждения.

Фаза охлаждения.
Охлаждения осуществляется атмосферным воздухом, подаваемым воздуходувкой, при этом поточный нагреватель отключен. После охлаждения закрывается выходной клапан, медленно повышается давление. Далее начинается фаза Stand-by.

Фаза Stand-by.
В зависимости от режима использования осушителя варьируется продолжительность данной фазы. А так же зависит от типа управления либо по таймеру, либо по параметру датчика точки росы, установленному на выходе.

Представляя принцип работы адсорбционного осушителя с горячей регенерацией, можно перечислит основные преимущества, такие как отсутствие потерь сжатого воздуха. Что при больших потреблениях позволяет значительно оптимизировать снабжение воздухом предприятие.

www.kbm-spb.com

Осушитель воздуха — устройство и принцип работы

Осушение воздуха – необходимое требование для различных помещений. Его применяют как в бассейнах и аквапарках, так и домах и квартирах. Осушители воздуха получили также широкое применение в прачечных, офисах, на складах – везде, где необходимо поддерживать определенный микроклимат.

Принцип работы осушителя воздуха

Принцип работы осушителей воздуха

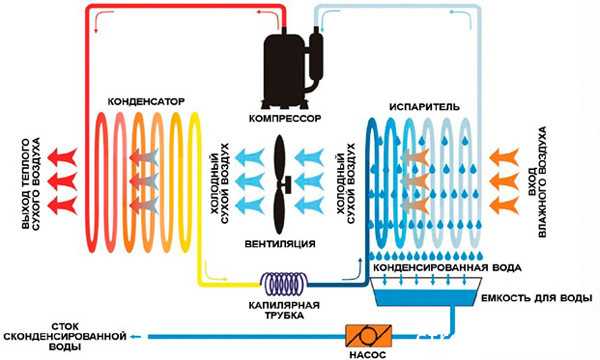

Осушение воздуха происходит благодаря физическому процессу конденсации. Лишняя влага, содержащаяся в воздухе, оседает на холодную поверхность. Температура поверхности при этом должна быть ниже точки росы.

Воздух с помощью вентилятора прогоняется сквозь два теплообменника, которые расположены последовательно и соединены в линию. Они заполнены фреоном или другим хладагентом. Фреон, при прохождении под давлением сквозь длинную и тонкую капиллярную трубу, охлаждается. После этого он поступает в теплообменники, охлаждая их.

Комнатный воздух, проходя через первый теплообменник, отдает лишнюю влагу. Происходит образование большого количества конденсата. Полученная таким образом вода стекает в лоток. Далее ее можно собирать в бачок или выливать через систему канализации.

Фреон, находящийся в теплообменнике номер один и отдавший свою прохладу, испаряется. В процессе испарения он попадает на компрессор, после чего направляется во второй теплообменник. Далее происходит процесс конденсации фреона при помощи холодного воздуха. В процессе ассимиляции воздух нагревается.

В конечном счете, температура воздуха остается неизменной, а влажность уменьшается. Такой принцип работы осушителей приблизительно одинаков для всех видов. Исключение составляют абсорбционные и роторные осушители воздуха.

Устройство осушителей

Cсжатие воздуха в компрессоре приводит к образованию конденсата, поэтому необходимо использовать дополнительный сепаратор для отделения влаги. Однако этого тоже недостаточно, поскольку сжатый воздух, расширяясь в оборудовании, охлаждается независимо от условий среды, что сопровождается дополнительным выделением конденсата.

Поэтому и встает вопрос об использовании специальных осушителей, обеспечивающих необходимую точку росы. Например, если осушитель имеет точку росы +3 °С, то дополнительное охлаждение сжатого воздуха до температуры не ниже + 3 °С не приведет к образованию конденсата.

Осушка охлаждением

Это наиболее широко применяемый в промышленности и наиболее экономичный тип осушителя. Стоимость такого осушителя в диапазоне производительностей от 3 до 20 м3/мин составляет примерно 15-20% от стоимости компрессорного оборудования. Сжатый воздух охлаждается хладагентом, а выпавший конденсат отводится.

Осушитель холодного типа

Воздух обычно охлаждается противоположным потоком хладагента в два этапа: предварительный — воздух — воздух; главный — воздух — хладагент. При этом достигается точка росы + 3°С.

  1. Вход сжатого воздуха
  2. Возвратный трубопровод хладагента
  3. Теплообменник
  4. Хладагент
  5. Выход сжатого воздуха
  6. Сепаратор конденсата
  7. Отвод воды
  8. Предварительный осушитель

Дополнительное сжатие

Другой метод осушки заключается в дополнительном сжатии воздуха. В этом случае воздух сжимается до гораздо большего давления, чем необходимо для работы. В этом случае образуется конденсат, который отводится через специальный клапан.

Затем воздух расширяется до рабочего давления. С помощью данной методики возможно достичь точки росы -60°С. Однако этот процесс очень дорогой.

Если окружающая температура или область применения требует низких значений точки росы от 0° до -70°С, следует применять сорбционные или мембранные осушители. В этом случае стоимость осушки в общем процессе подготовки воздуха достигает 50%.

Абсорбционный осушитель

Принцип работы абсорбционного осушителя

В абсорбционном осушителе пары воды химически поглощаются агентом, который в процессе осушки растворяется. Агентом является соль на основе NaCl. Упрощенная структура такого осушителя показана на следующем рисунке.

  1. Осушенный сжатый воздух
  2. Емкость
  3. Соль
  4. Отвод конденсата
  5. Воздух от компрессора (влажный)
  6. Сборник конденсата

В ходе процесса происходит расход агента: 1 кг соли поглощает примерно 13 кг водяного конденсата. Это означает, что соль нужно регулярно пополнять. Самой низкой точкой росы, которую можно достичь таким способом, является -15°С.

Используются и другие осушительные агенты, в том числе: глицерин, серную кислоту, обезвоженный мел, суперкислую соль магния. Оперативные расходы довольно высокие, из-за чего этот метод на практике применяется очень редко.

Адсорбционный осушитель

В адсорбционном осушителе молекулы газа или пара притягиваются молекулярными силами адсорбента. Осушительным агентом является специальный гель (например, селикогель), который адсорбирует влагу.

После каждого рабочего цикла требуется восстановление свойств агента, для этого используются два контейнера — один для осушки, другой для регенерации. Восстановление может быть холодным или горячим. Осушители с холодным восстановлением стоят дешевле, но более дороги в эксплуатации.

Принцип работы адсорбционного осушителя

Это осушитель с горячим восстановлением. Он работает в обменном режиме. В зависимости от используемого геля можно достичь точки росы -70°С.

Существуют адсорбционные осушители, которые в качестве осушительного агента используют молекулярные решетки кристаллизованные алюмосиликаты или цеолиты сферической или гранулированной формы).

Как и все адсорберы, они имеют внутренние капилляры с большой площадью поверхности. Такие молекулярные решетки со связанными молекулами воды также нужно восстанавливать.

  1. Сухой воздух
  2. Контейнер осушки
  3. Подогреватель
  4. Вентилятор
  5. Горячий воздух
  6. Влажный воздух
  7. Подогреватель
  8. Распределитель

Мембранные осушители

Мембранный осушитель состоит из пучка полых волокон, которые открыты для водяных паров. Осушаемый воздух обтекает эти волокна. Осушка происходит за счет разницы давления между влажным воздухом внутри волокон и сухого воздуха, протекающего в обратном направлении.

Принцип работы мембранного осушителя

  1. Полое волокно
  2. Воздух продувки
  3. Вход влажного воздуха
  4. Мембрана

Для управления обратной продувкой не потребляется электрическая энергия, что позволяет использовать такие осушители во взрывоопасных средах.

Одно из главных отличий от других осушителей заключается в следующем: мембранный осушитель в определенной пропорции уменьшает влажность воздуха, тогда как рефрижераторный и адсорбционные осушители понижают точку росы. Недостатком мембранных осушителей является их низкая пропускная способность, и, как следствие, высокая стоимость.

Читайте также

heatandcool.ru

Принцип работы адсорбционного осушителя воздуха

Работа адсорбционного осушителя воздуха основана на удалении влаги из воздушной среды посредством поглощения ее высокоэффективным адсорбирующим материалом.

Состав адсорбционного осушителя воздуха

Основные элементы адсорбционного осушителя воздуха:

  1. Вращающийся ротор барабанного типа;
  2. Привод с ремнем;
  3. Вентилятор;
  4. Нагревательный элемент;
  5. Воздушный предварительный фильтр;
  6. Ударопрочный корпус;
  7. Элементы автоматики.

Схема работы адсорбционного осушителя воздуха

Стандартно ротор изготовлен из большого количества узких, расположенных параллельно алюминиевых каналов, которые покрыты влаговпитывающим составом. Конструкция адсорбционного осушителя воздуха позволяет существенно повысить поверхность для поглощения влаги из воздуха. Вращение ротора осуществляется с помощью электродвигателя при помощи ремня. Ротор адсорбционного осушителя воздуха состоит из 2-х секций: осушения и регенерации. Воздушные массы перемещаются параллельно друг другу проходя через ротор, потоки которых изолированы друг от друга уплотнителем. Обрабатываемый воздух проходя через сухой сектор ротора, адсорбируется на роторе барабана и уже осушенный воздух удаляется наружу. Регенерирующий поток удаляет влагу с адсорбируемой части ротора. Воздух нагревается до необходимой температуры и затем проходит через регенерирующий сектор. Так происходит удаление влажного воздуха с ротора. Ротор вращается с маленькой скоростью, что обеспечивает непрерывность и автоматизированность процесса удаления влаги.

Опции для адсорбционных осушителей

  1. Осушение воздуха с контролем влажности и температуры;
  2. Взрывозащищенное исполнение адсорбционных осушителей.

Преимущества адсорбционного осушителя воздуха

  • Прочность;
  • Возможность самостоятельной очистки ротора;
  • Возможность осушения воздуха без нагрева;
  • Возможность контролировать влажность и температуру;
  • Широкий диапазон работы;
  • Простота в эксплуатации и транспортировки;
  • Нет контейнера для сбора конденсата – отведение влажного воздуха наружу;
  • Применение при сложных технологических процессах;
  • Взрывозащищенные адсорбционные осушители воздуха;
  • Осушение воздуха при температурах ниже 0оC.

Остались вопросы – звоните: 8(499)900-50-92

ruclimat.ru

Что представляет собой осушитель адсорбционного типа

Адсорбционный осушитель — это промышленный прибор, который помогает организовать нужный уровень воздухообеспечения. Это очень полезное устройство, так как поддерживать влажность на необходимом уровне — важная задача во многих отраслях. Как оно работает?

Принцип работы и сфера применения


принцип работы осушителя

Основной элемент оборудования — адсорбционный ротор. Он заполняется высокоэффективным адсорбентом. Ротор обрабатывает два потока воздуха параллельно: поступающий поток, который нуждается в осушении, и регенерирующий, который удаляет влагу, осевшую в роторе. Обрабатываемый воздух проходит через его часть, где охлаждается. Влага остается в адсорбенте ротора, после чего воздух движется далее и покидает устройство. Цель параллельного процесса — удалить влагу, которая осела в роторе. Делается это следующим образом: воздух нагревается приблизительно до 140 градусов и проходит через часть ротора, влага удаляется через поток регенерирующего воздуха.
Оборудование адсорбционного типа можно применять в следующих сферах и районах:

  1.     медицина, электронная промышленность и пищевая область;
  2.     районы, которые отличаются низкими зимними показателями температуры: сжатый воздух, который проходит по внешним трубопроводам, охлаждается в процессе работы до температуры, характерной условиям окружающей среды; чтобы сушка происходила эффективно, точка росы должны быть ниже, чем температура сжатого поступающего воздуха;
  3.     транспортировка сыпучих материалов: специальный гель является осушительным агентом, который быстро адсорбирует влагу; для каждого рабочего цикла после его завершения должны быть восстановлены свойства этого агента; используются два контейнера — один для регенерации, другой для сушки.

Разновидности осушителей


регенеративный осушитель

Устройство адсорбционного типа разделяется по методам регенерации.

  1.     Холодная регенерация. Применяется сжатый воздух, который предварительно осушен. Он продувается через регенерируемый адсорбер, из-под которого извлекается влага. Такая конструкция очень простая, следовательно, на ее покупку потратиться меньше материальных средств. Однако это устройство имеет недостаток: происходят потери сжатого воздуха до пятнадцати процентов, иногда и больше. Использование такого оборудования оправдано при средних и малых объемах воздуха, который осушается (100 м³/мин).
  2.     Внешняя горячая регенерация. Используется атмосферный воздух. Он предварительно нагревается, для чего используется внешние нагревательные приборы. Этот воздух при помощи воздуходувки подается под давлением выше атмосферного в регенерируемый адсорбер, для охлаждения которого нужен осушенный сжатый воздух. Потери в этом случае тоже присутствует, но их количество достигает лишь 2,5 процента. Подобное устройство стоит дорого, поэтому с экономической точки зрения оправдывается при больших объемах воздуха.
  3.     Горячая регенерация под вакуумом. Этот вид отличается от предыдущего тем, что горячий воздух подается под вакуумом, то есть давление ниже атмосферного, а не выше. Также охлаждение адсорберов может быть сделано с использованием атмосферного воздуха. Потерь в этом случае не будет никаких.

Существует четыре класса устройства адсорбционного типа, которые зависят от точки росы:

  1.     +3 градуса — летний вариант;
  2.     -20 градусов — зимний европейский или мягкий климат;
  3.     -40 градусов — обычная континентальная зима;
  4.     -70 градусов — условия Крайнего Севера.

Информация про адсорбенты


абсорбент

Какой адсорбент будет использован для конкретного осушителя, зависит от многих факторов, например, от типа регенерации, давления и температуры и так далее. Но обычно для устройств с холодной регенерацией используются молекулярные сита или активированный оксид алюминия, а с горячей регенерацией — в нижней части адсорбента влагостойкий силикагель, а в верхней части обычный силикагель. Активированный оксид алюминия используется также в случаях, когда нужна точка росы выше минус сорок градусов. Если требуется значение меньше сорока градусов, советуется использовать цеолит марки NaA.
Нужно учитывать, что капельная влага быстро разрушает силикагель. Если же все-таки он будет использоваться, для нижнего слоя лучше применить водостойкий силикагель, а для остальной части обычный.
Очень важно правильно подготовить сжатый воздух, то есть осушить его. Оборудование адсорбционного типа приносит пользу во многих отраслях, благодаря чему технический прогресс шагает вперед с еще большей скоростью.



www.strodom.ru
