виды, технические характеристики и цены. Что собой представляет воздушно-отопительный агрегат?

Для эффективного отапливания промышленных помещений применяются воздушно отопительные агрегаты, купить которые по выгодной цене и в широком ассортименте и предлагает компания «ПромСнабОборудование». Данными тепловыми агрегатами осуществляется нагрев смешанного, внешнего или рециркуляционного воздуха.

Воздушно-отопительный агрегат устанавливается, либо подвешивается на кронштейнах. Подаваемый вентилятором воздух нагревается при проходе через калорифер, и, таким образом подаётся в помещение. В состав типового воздушно отопительного агрегата входят:

• калорифер,
• теплообменник,
• воздухораспределительный клапан,
• воздушный переход,
• основание агрегата,
• осевой вентилятор.

Осевой вентилятор теплового агрегата, применяется для общего назначения, с напряжением питания силой 380В. На рынке отопительного оборудования, существуют спирально-накатные и биметаллические калориферы. Если тепловой агрегат использует горячую воду, тогда дополнительно устанавливаются водяные калориферы, а в случае, если применяется пар,- соответственно паровые.

Конфигурация и размеры, эффективность подаваемого тепла и степень комфорта зависят от сборки клапана воздушно-теплового агрегата. В стандартной комплектации отопительного оборудования предствавленного на нашем сайте, лопасти клапана обладают горизонтальным положением, благодаря чему можно выполнить регулирование воздушных потоков в вертикальной плоскости. Они, также имеют болтовую затяжку, фиксирующую направление выходящего воздуха, которая позволяет устанавливать любое удобное положение каждой лопасти агрегата.

Эксплуатационные параметры воздушно-отопительных агрегатов

Тепловые агрегаты имеют свои особенности использования, здесь перечислены основные:

• температура окружающей среды от -10 до +35°С;
• а также, при температуре 25°С и влажностью воздуха до 80%;
• невзрывоопасная среда с допустимым содержанием неблагоприятных воздушных паров, газов и пыли в концентрации, не превышающая нормы значений ГОСТ 12.1.005-88.

Наша компания является лидером в поставках воздушно отопительных агрегатов высочайшего качества. Мы предлагаем выгодные цены на воздушно-отопительные агрегаты, представленные на нашем сайте, а также максимально быстрые сроки поставки и гарантию на всю продукцию.

Чтобы купить воздушно-отопительный агрегат, оформите заказ онлайн через интернет-магазин или позвоните нашим менеджерам.

Производственно-торговая компания ПромСнабОборудование

Ваш надёжный поставщик промышленного оборудования по всей России

• гибкая ценовая политика;
• доставка по Москве, а также бесплатная доставка до вашей любимой транспортной компании;
• высокая организация процессов поставки на всех этапах, за счёт чего мы справляемся с любыми объемами заказов!

Использовать для обогрева помещений с большой площадью традиционные водяные системы не всегда эффективно, как показывает практика. Это объясняется тем, что такие проекты весьма и весьма материалоемки, а также не позволяют добиться должного результата. Это обусловлено тем, что при свободной конвекции воздуха тепло тут же устремляется наверх, тогда как климат снизу помещения остается прохладным, что ведет к переплатам и неэффективному использованию энергии.

Совсем другое дело – воздушно-отопительный агрегат, который работает, нагнетая теплый воздух в нужном направлении. Но для того чтобы сделать правильный выбор, необходимо рассмотреть основные разновидности подобных устройств.

Принцип обогрева большого помещения

Воздушные отопительные системы используются в условиях промышленных предприятий довольно давно. С появлением вентиляционного оборудования данные системы хорошо зарекомендовали себя в офисных зданиях, торговых центрах, кинотеатрах и других сооружениях, где площадь помещений велика. Не обошли стороной данные агрегаты и частные дома. Они напрямую греют воздух, что является самым простым вариантом работы подобных устройств.

Что еще необходимо знать

Принцип функционирования заключается в том, что расположенный за нагревательным элементом, продувает воздух, который вбирается из помещения. Воздушно-отопительный агрегат контролирует температуру с помощью термостата, который прекращает нагрев, когда оказывается достигнуто определенное значение. Для обогрева людей и оборудования, которые находятся в офисе или цеху, такие устройства устанавливаются в разных точках на высоте в пределах от 3 до или под потолком. Струя нагревается сверху вниз, что обеспечивается поворотом жалюзи, они установлены перед нагревателем. Данного эффекта удается достичь еще и благодаря правильному наклону корпуса вперед.

Основные виды воздушных агрегатов для отопления

Электрический отопительный агрегат может классифицироваться по двум критериям: типу нагревательного элемента и расходу воздуха. Если необходимы усредненные расходы нагреваемого воздуха, который не должен перемещаться по всему зданию, то применяются осевые вентиляторы. Если же речь идет о более мощных системах, которые призваны обслуживать целые корпуса или несколько комнат, то они работают за счёт

Со свободной стороны фланца теплообменника фиксируется воздуховод, он необходим для распределения тепла в пределах целого сооружения или одного помещения. Для обеспечения нагрева воздуха внутри оборудования устанавливаются паровые, водяные или электрические теплообменники. Область использования электрических нагревателей ограничена, этому есть несколько объяснений. Первое заключается в недостатке электрической мощности на линии. Для получения 1 кВт теплоты необходим 1 кВт электроэнергии, это указывает на то, что для зала в 500 м 2 потребуется мощность, равная 50 кВт. Мало сетей, которые рассчитаны на подачу такого количества энергии.

Для справки

Еще одна сложность выражена в управлении нагревом, так как работа на максимуме требуется не всегда, тогда как электрические агрегаты большой с мощностью не регулируются плавно. Для этого необходимо дорогостоящее оборудование, поэтому обычно в аппаратах присутствует двух- или трехступенчатый нагрев. Чаще всего такие устройства используются в комнатах средних или небольших размеров, так как максимальная мощность аппаратов в редких случаях превышает 30 кВт.

Технические характеристики тепловентиляторов марок VR1 и VR2

Тепловентилятор Volcano представлен к продаже в двух разновидностях, которые были упомянуты в подзаголовке. В первом случае количество рядов нагревателя ограничено одной единицей, во втором – двумя. Максимальный расход воздуха за час составляет 5500 и 5200 м 3 соответственно. Диапазон мощности нагрева в первом случае изменяется от 10 до 30, во втором – от 30 до 60 кВт.

Прирост температуры воздуха составляет 18 и 33 °С соответственно. Максимальная температура теплоносителя в обоих случаях равна 130 °С. Тепловентилятор Volcano характеризуются еще и максимальным рабочим давлением, для обеих моделей этот параметр равен 1,6 мПА. Максимальная дальность струи воздуха тоже является одинаковой и составляет 25 м. В нагревателе объем воды равен 1,7 и 3,1 дм соответственно. Наружная резьба имеет диаметр, равный ¾ дюйма. Воздушно-отопительный агрегат Volcano VR1 весит 29 кг без воды, тогда как вторая из описываемых моделей имеет массу в 32 кг. Мощность двигателя в обоих случаях составляет 0,61 кВт. Частота вращения двигателя остается неизменной и равна 1310 оборотов в минуту. Вторая модель имеет класс защиты двигателя в пределах 54 IP.

Основные преимущества воздушно-отопительных агрегатов марки «Вулкан»

homele.ru

Как работают воздушно отопительные агрегаты — VashSlesar.ru

Воздушно-отопительные агрегаты – это оборудование, нагревающее воздух в помещениях большой площади. Преимущественно используются они в производственных, торговых и складских помещениях.

Особенности работы воздушных агрегатов

Внешний вид агрегатов обычно не очень привлекателен, но существуют и модели, корпус которых выполнен из пластика. Их можно установить дома или в офисе, интерьер при этом они не испортят.

По принципу своей работы воздушные агрегаты можно сопоставить с тепловентиляторами, однако мощность их в разы больше. Если бытовой тепловентилятор имеет мощность 2 кВт, то воздушные отопители – свыше 10 кВт. Отличительной особенностью выступает оснащение спиралями закрытого типа. За счет чего, пыль на них не собирается и не горит, издавая неприятный запах, как у тепловентиляторов.

Работает оборудование посредством нагрева теплообменника при помощи электричества. К нему нагнетается воздух встроенным вентилятором. Проходя через теплообменник, он нагревается и направляется во внутрь помещения. Аппараты имеют заслонки, регулируя которые можно менять направление подачи тепла в комнату. При монтаже нужно оставлять расстояние от стены для доступа воздуха порядка 30 см.

Существуют воздушно-отопительное оборудование, оснащенное водяным теплообменником. В агрегат подается циркулирующий теплоноситель, который быстро нагревает теплообменник. Трубопровод при этом имеет внутри оребрение. Это служит для увеличения теплоотдачи. Воздух также подается и выпускается вентилятором.

Воздушные агрегаты нельзя использовать, если существует возможность содержания в воздухе пожароопасных или ядовитых веществ.

Преимущества и недостатки

Оборудование, работающее по принципу нагрева воздуха, имеет ряд преимуществ перед обычной радиаторной системой или электро-отопителями. Основные достоинства:

• Быстрый нагрев. За счет нагнетания воздуха принудительным путем процесс отопления происходит быстрее, чем, например, у конвекторов.
• Экономичность. Эксплуатация аппаратов обходится в разы дешевле, чем отопление кондиционером или котлом. Разница температур при воздушном отоплении в верхней и нижней части комнаты составляет свыше 10°С, в зависимости от высоты потолка. Системы воздушного отопления предусматривают подачу воздуха из вент-каналов. Даже если они расположены в полу, теплый воздух поднимается к потолку, за счет чего потребуется много времени для нагрева комнаты с высокими потолками. А воздушные агрегаты позволяют регулировать направление теплого воздуха, поэтому обогрев происходит равномернее.
• Небольшие затраты на оборудование. Выполнение разводки труб для водяного или каналов для воздушного отопления требует большого расхода материалов.
• Простота монтажа. Установка аппарата займет меньше времени, чем выполнение другой системы отопления.

Из-за большой мощности агрегатов, они предусматривают подключение к сети 380 В. Из недостатков аппаратов можно выделить неэффективность применения для малых площадей и непривлекательный внешний вид.

vashslesar.ru

Воздушно-отопительные агрегаты

Осуществлять обогрев помещений большой площади с помощью традиционных водяных систем с радиаторами не всегда целесообразно. Мало того что подобные проекты весьма материалоемкие, но и не дают должного эффекта. Ведь при свободной конвекции воздуха все тепло устремляется в верхнюю зону, а климат внизу остается прохладным. Иное дело — воздушно-отопительный агрегат, принудительно нагнетающий нагретый воздух в нужном направлении. О способе работы подобных агрегатов, а также их разновидностях и пойдет речь в данной статье.

Как обогревается большое помещение

Системы воздушного отопления применяются на промышленных предприятиях достаточно давно. С появлением нового вентиляционного оборудования эти системы завоевали себе место в торговых центрах, офисных зданиях, кинотеатрах и прочих сооружениях, где площади помещений весьма велики.

Не обошли они стороной и частные дома. Отопительные агрегаты, напрямую греющие воздух – это самый простой вариант таких систем.Принцип действия аппарата очень прост. Осевой вентилятор, находящийся за нагревательным элементом, продувает сквозь него воздух, взятый из помещения.

Температура контролируется термостатом, отключающим нагрев при определенном значении. Конструкцию можно увидеть ниже на чертеже, где изображен агрегат СТД-300 российского производства:

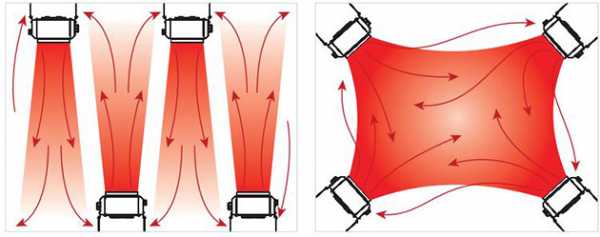

Чтобы обогреть оборудование и людей, находящихся в большом цехе или офисе, воздушно-отопительные агрегаты ставятся в разных точках под потолком либо на высоте 3—4 м. Направление струи сверху вниз обеспечивается поворотом горизонтальных жалюзи, установленных перед нагревателем, либо наклоном корпуса вперед.

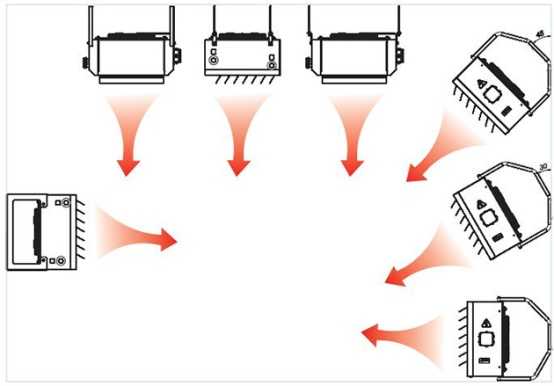

Варианты размещения воздушных отопителей в зависимости от нахождения обогреваемой зоны показаны на рисунках:

Виды агрегатов воздушного отопления

Обогреватели делятся на разновидности по 2 критериям: расходу воздуха и типу нагревательного элемента – теплообменника. Если требуются относительно небольшие расходы нагреваемого воздуха, который не нужно перемещать по всему зданию, то традиционно используется осевой вентилятор. Более мощные воздушные отопительные системы, обслуживающие несколько комнат или целые корпуса, приводятся в действие вентиляторами центробежными, пример такового показан на рисунке:

Примечание. Со свободной стороны к фланцу теплообменника крепится воздуховод, распределяющий тепло в пределах одного помещения или целого сооружения.

Для нагрева воздушного потока в агрегатах устанавливаются такие типы теплообменников:

•  электрические;
• водяные;
• паровые.

Сфера применения электрических нагревателей довольно ограничена, этому есть ряд причин. Первая – недостаток электрической мощности на линии. Как известно, для получения 1 кВт теплоты требуется около 1 кВт электроэнергии, а значит, для зала площадью 500 м2 нужна мощность 50 кВт. Не каждая сеть рассчитана на подачу такого количества энергии.

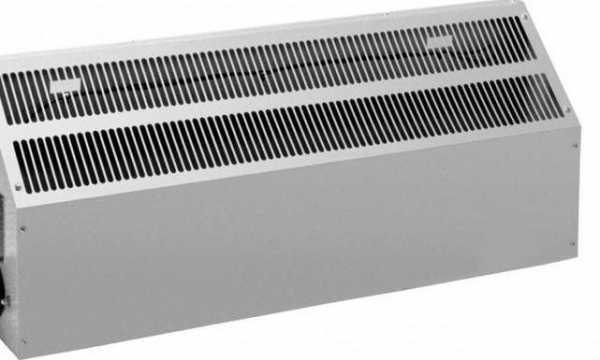

Другая трудность заключается в управлении нагревом, ведь работа на максимуме нужна далеко не всегда, а электрические воздушно-отопительные агрегаты большой мощности не могут регулироваться плавно. Для этого потребуется слишком дорогое электрооборудование, поэтому обычно реализуется двух – или трехступенчатый нагрев. Поэтому чаще всего подобные аппараты задействованы в комнатах небольших и средних размеров, ибо их максимальная мощность редко превышает 30 кВт. В качестве примера приведем технические характеристики польских электроотопителей JUWENT AGE:

Обогреватели с водяными и паровыми теплообменниками

Сфера применения водяных теплообменников (иначе – калориферов) неограниченна. Примером воздушного агрегата малой мощности может служить фанкойл, представляющий собой часть системы кондиционирования частного дома. Правда, он служит как для обогрева, так и для охлаждения комнат, это зависит от температуры подаваемого к нему теплоносителя. Однако, принцип действия и конструкция фанкойла такие же, есть различия в исполнении и наличии дополнительных функций, например, фильтрования воздуха.

Один из самых распространенных аппаратов, применяющихся в зданиях любого назначения, — это отопительный агрегат Volcano. Эти местные отопительные приборы родом из Польши уже работают и продолжают устанавливаться на промышленных предприятиях всех стран постсоветского пространства. Зарекомендовали себя как надежное тепловое оборудование из средней ценовой категории. Технические характеристики модельного ряда Volcano представлены в таблице:

Примечание. Максимальная рабочая температура теплоносителя – 120 °С, давление – 16 Бар.

Аппараты, чьи корпуса сделаны из пластика, выделяются современным дизайном. Подключение к магистрали с теплоносителем осуществляется через двухходовой клапан, управляемый автоматикой, как показано на схеме:

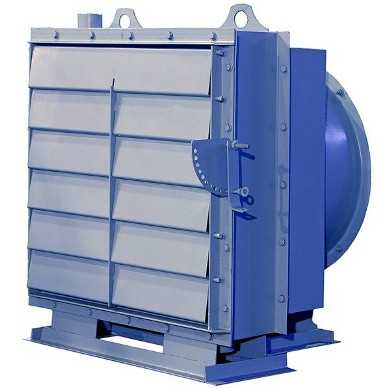

Примером паровых обогревателей могут служить российские отопительные агрегаты АO 2. Хотя их теплообменники способны работать и на горячей воде, но тогда тепловая мощность на выходе будет меньше. Подобные системы внедряются на предприятиях, где пар производится для технологических нужд, а на отопление идет параллельно. Технические характеристики модельного ряда АО 2 можно узнать из таблицы:

По сравнению с «поляками» это более мощная серия аппаратов, особенно при подаче в калорифер пара. Это увеличивает эффективность работы воздушных отопителей, но и создает ряд трудностей, связанных опять же с регулированием нагрева, возвратом конденсата и сроком службы приборов и арматуры.

Заключение

Самый популярный вариант на практике – это воздушно-отопительные агрегаты с водяным теплообменником, питающиеся от автономной котельной установки. Это надежно, безопасно и несложно в монтаже, надо лишь провести трубопроводы от источника тепла до мест расположения калориферов. Электрику подключить проще, но там есть другие проблемы, они описаны выше.

Источник

openstroi.ru

Воздушно-отопительные агрегаты

Большое распространение в производственных помещениях получили местные (децентрализованные) системы воздушного отопления с использованием воздушно-отопительных агрегатов (BOA), устанавливаемых непосредственно в отапливаемых помещениях.

Промышленностью выпускаются BOA, работающие на воде и паре, четырех типов: СТД, АПВ, АПВС и АО. Все они получают теплоту от внешних источников. Местные системы воздушного отопления называют также системами водяного, парового или электрического отопления с воздухонагревателями.

Основные технические характеристики перечисленных выше типов агрегатов приводятся в справочниках, а их типоразмеры и показатели, используемые при проектировании, – в Рекомендациях по выбору отопительно-рециркуляционных агрегатов.

Воздушно-отопительные агрегаты делятся на подвесные и напольные; на отопительные (рециркуляционные) и отопительно-вентиляционные; на агрегаты, работающие на воде, паре или электроэнергии. Выпускаются также BOA, работающие на жидком или газообразном топливе.

Подвесные и напольные воздухонагреватели отличаются друг от друга способом установки. В агрегатах СТД-300 используются центробежные вентиляторы, а в остальных – осевые.

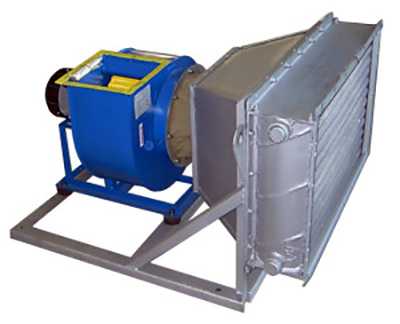

Отопительно-вентиляционные агрегаты отличаются от чисто отопительных (рециркуляционных) наличием на воздухозаборной стороне смесительной секции, в которую может всасываться не только внутренний воздух из помещения, но и наружный из атмосферы; это позволяет наряду с отоплением одновременно осуществлять вентиляцию.

В BOA, работающих на паре, используются одноходовые калориферы, а в агрегатах, действующих на воде, могут применяться как одно-, так и многоходовые калориферы. При одинаковых расходах горячей воды многоходовые калориферы благодаря большей скорости воды внутри трубок работают более интенсивно, чем одноходовые, а потому во многих случаях они предпочтительнее.

Воздушно-отопительные агрегаты, работающие на жидком топливе, состоят из следующих частей: огневоздушного калорифера и воздухопровода нагретого воздуха с вентиляторной установкой; горелки с топливной системой и воздухопровода подачи воздуха, необходимого для сгорания топлива, с вентиляторной установкой; системы автоматического управления подачей топлива; пульта управления и контрольно-измерительных приборов. В воздухонагревателе продукты сгорания с нагреваемым воздухом не смешиваются.

Такие агрегаты устанавливаются вне отапливаемого помещения рядом со зданием. Продукты сгорания топлива в агрегате удаляются в атмосферу, а нагретый воздух подается в отапливаемое помещение. Более подробные данные о BOA, работающих на жидком или газообразном топливе, содержатся в специальной литературе. Такие воздухонагреватели используют в строительстве для сушки и обогрева возводимых зданий.

Выпускаемые в нашей стране BOA, работающие на воде и паре, создают большой шум, что ограничивает область их применения. Они предусматриваются преимущественно для воздушного отопления промышленных зданий в сочетании с другими способами обогрева. Воздушные системы способны быстро нагревать помещения, а потому удобны при периодическом отоплении.

Широко применяются BOA для дежурного отопления. Устройство систем дежурного отопления в соответствии с нормами (СНиП 2.04.05-86, пп. 2.5, 3.4) рекомендуется предусматривать в помещениях в нерабочее время или при перерывах в использовании зданий различного назначения. Температура воздуха в отапливаемых помещениях производственных, общественных и вспомогательных зданий при дежурном отоплении устанавливается 5 °С, если это допустимо по условиям технологии и эксплуатации, а также если восстановление нормируемой температуры может быть обеспечено к началу рабочего времени. Дежурное отопление экономит топливо, затрачиваемое на обогрев здания.

www.stroimt.ru

Воздушно-отопительные агрегаты | | Ремонт и строительство дома

Осуществлять обогрев помещений большой площади с помощью традиционных водяных систем с радиаторами не всегда целесообразно. Мало того что подобные проекты весьма материалоемкие, но и не дают должного эффекта. Ведь при свободной конвекции воздуха все тепло устремляется в верхнюю зону, а климат внизу остается прохладным. Иное дело — воздушно-отопительный агрегат, принудительно нагнетающий нагретый воздух в нужном направлении. О способе работы подобных агрегатов, а также их разновидностях и пойдет речь в данной статье.

Как обогревается большое помещение

Системы воздушного отопления применяются на промышленных предприятиях достаточно давно. С появлением нового вентиляционного оборудования эти системы завоевали себе место в торговых центрах, офисных зданиях, кинотеатрах и прочих сооружениях, где площади помещений весьма велики.

Не обошли они стороной и частные дома. Отопительные агрегаты, напрямую греющие воздух – это самый простой вариант таких систем.Принцип действия аппарата очень прост. Осевой вентилятор, находящийся за нагревательным элементом, продувает сквозь него воздух, взятый из помещения.

Температура контролируется термостатом, отключающим нагрев при определенном значении. Конструкцию можно увидеть ниже на чертеже, где изображен агрегат СТД-300 российского производства:

Чтобы обогреть оборудование и людей, находящихся в большом цехе или офисе, воздушно-отопительные агрегаты ставятся в разных точках под потолком либо на высоте 3—4 м. Направление струи сверху вниз обеспечивается поворотом горизонтальных жалюзи, установленных перед нагревателем, либо наклоном корпуса вперед.

Варианты размещения воздушных отопителей в зависимости от нахождения обогреваемой зоны показаны на рисунках:

Виды агрегатов воздушного отопления

Обогреватели делятся на разновидности по 2 критериям: расходу воздуха и типу нагревательного элемента – теплообменника. Если требуются относительно небольшие расходы нагреваемого воздуха, который не нужно перемещать по всему зданию, то традиционно используется осевой вентилятор. Более мощные воздушные отопительные системы, обслуживающие несколько комнат или целые корпуса, приводятся в действие вентиляторами центробежными, пример такового показан на рисунке:

Примечание. Со свободной стороны к фланцу теплообменника крепится воздуховод, распределяющий тепло в пределах одного помещения или целого сооружения.

Для нагрева воздушного потока в агрегатах устанавливаются такие типы теплообменников:

•  электрические;
• водяные;
• паровые.

Сфера применения электрических нагревателей довольно ограничена, этому есть ряд причин. Первая – недостаток электрической мощности на линии. Как известно, для получения 1 кВт теплоты требуется около 1 кВт электроэнергии, а значит, для зала площадью 500 м2 нужна мощность 50 кВт. Не каждая сеть рассчитана на подачу такого количества энергии.

Другая трудность заключается в управлении нагревом, ведь работа на максимуме нужна далеко не всегда, а электрические воздушно-отопительные агрегаты большой мощности не могут регулироваться плавно. Для этого потребуется слишком дорогое электрооборудование, поэтому обычно реализуется двух – или трехступенчатый нагрев. Поэтому чаще всего подобные аппараты задействованы в комнатах небольших и средних размеров, ибо их максимальная мощность редко превышает 30 кВт. В качестве примера приведем технические характеристики польских электроотопителей JUWENT AGE:

Обогреватели с водяными и паровыми теплообменниками

Сфера применения водяных теплообменников (иначе – калориферов) неограниченна. Примером воздушного агрегата малой мощности может служить фанкойл, представляющий собой часть системы кондиционирования частного дома. Правда, он служит как для обогрева, так и для охлаждения комнат, это зависит от температуры подаваемого к нему теплоносителя. Однако, принцип действия и конструкция фанкойла такие же, есть различия в исполнении и наличии дополнительных функций, например, фильтрования воздуха.

Один из самых распространенных аппаратов, применяющихся в зданиях любого назначения, — это отопительный агрегат Volcano. Эти местные отопительные приборы родом из Польши уже работают и продолжают устанавливаться на промышленных предприятиях всех стран постсоветского пространства. Зарекомендовали себя как надежное тепловое оборудование из средней ценовой категории. Технические характеристики модельного ряда Volcano представлены в таблице:

Примечание. Максимальная рабочая температура теплоносителя – 120 °С, давление – 16 Бар.

Аппараты, чьи корпуса сделаны из пластика, выделяются современным дизайном. Подключение к магистрали с теплоносителем осуществляется через двухходовой клапан, управляемый автоматикой, как показано на схеме:

Примером паровых обогревателей могут служить российские отопительные агрегаты АO 2. Хотя их теплообменники способны работать и на горячей воде, но тогда тепловая мощность на выходе будет меньше. Подобные системы внедряются на предприятиях, где пар производится для технологических нужд, а на отопление идет параллельно. Технические характеристики модельного ряда АО 2 можно узнать из таблицы:

По сравнению с «поляками» это более мощная серия аппаратов, особенно при подаче в калорифер пара. Это увеличивает эффективность работы воздушных отопителей, но и создает ряд трудностей, связанных опять же с регулированием нагрева, возвратом конденсата и сроком службы приборов и арматуры.

Заключение

Самый популярный вариант на практике – это воздушно-отопительные агрегаты с водяным теплообменником, питающиеся от автономной котельной установки. Это надежно, безопасно и несложно в монтаже, надо лишь провести трубопроводы от источника тепла до мест расположения калориферов. Электрику подключить проще, но там есть другие проблемы, они описаны выше.

Источник

stroymaster-base.ru

Агрегат отопительный АО

Агрегат воздушно-отопительный одноструйный тип АО2 (водяной) и АО2П (паровой) предназначен для воздушного отопления помещений промышленного и сельскохозяйственного назначениях, а также в отопительно-вентиляционных системах зданий, в условиях умеренного (У) климата категории размещения 3 по ГОСТ 15150-69.

Воздух должен быть с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88, с запыленностью не более 0,5мг/м³ и не содержать липких веществ и волокнистых материалов.

Теплоноситель – горячая (перегретая) вода (для АО2 на базе калорифера типа КСк) или сухой насыщенный пар (для АО2-П на базе воздухонагревателя типа КП) температурой не более 190 °С и рабочим давлением не более 1,2 МПа.

Агрегаты отопительные типа АО2 изготавливаются правого исполнения – если смотреть на агрегат со стороны осевого вентилятора патрубки калорифера находятся справа и левого – патрубки находятся слева.

Агрегат воздушно-отопительный АО2 из разнородных металлов отличается от агрегата обычного исполнения:

1. Решетка жалюзийная  изготавливается из алюминия. 2. На вентиляторе установлен двигатель взрывозащищенного исполнения. 3. На лопатки крыльчатки наклепаны пластины из латуни.

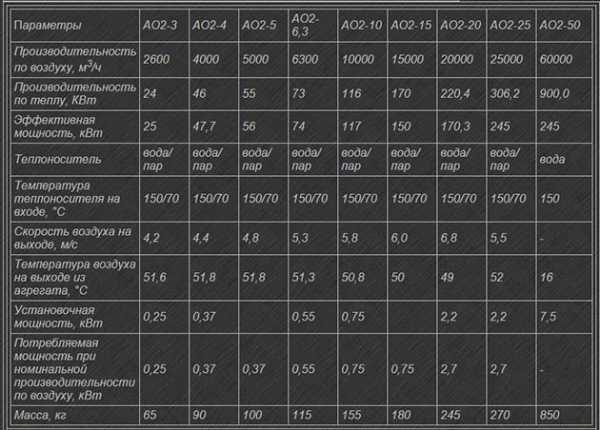

Основные технические характеристики агрегата АО2 на базе калорифера КСк

Отличие водяного от парового агрегата АО в том, что вместо водяного  калорифера типа КСк устанавливается паровой воздухонагреватель типа КПСк с вертикальным расположением присоединительных патрубков.

Устройство и принцип работы агрегата АО

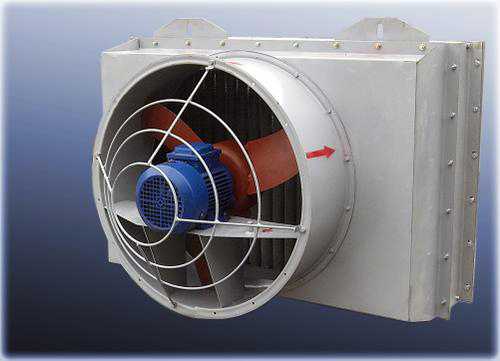

Агрегат воздушно-отопительный АО2 состоит из осевого вентилятора типа ВО-06-300, коллектора, калорифера, решетки жалюзийной и ограждения.

Осевой вентилятор жестко закреплен в корпусе с помощью болтовых соединений. С целью предотвращения попадания посторонних предметов в  воздушно-отопительный агрегат на входе в вентилятор установлено проволочное ограждение.

Конструкция корпуса  и  компоновка воздушно-отопительного агрегата обеспечивают возможность изменения первоначальной комплектации агрегатов калориферами другого типа и модели, а не только величину производительности по воздуху, но и степень нагрева воздуха в воздушно-отопительном агрегате.

Нажатием кнопки «Пуск» на щите управления производится включение агрегата в работу. Рабочее колесо вентилятора забирает холодный воздух из помещения, проходя через воздухонагреватель, он нагревается и направляется в обогреваемую зону. Установив створки решетки жалюзийной под определенным углом, можно достичь нужного направления воздушного потока.

Монтаж и эксплуатация агрегата АО к работе

При пуске вентилятора агрегата в работу необходимо:

Убедиться в наличии пускозащитных устройств (ПЗУ), проверить настройку теплового реле на ток обмотки электродвигателя.

Подключение вентилятора к сети должен производить электромонтер с разрядом не ниже третьего и с 3-ей формой допуска. Перед монтажом вентилятора произвести внешний осмотр его узлов. Убедиться в плавном вращении рабочего колеса.

Проверить затяжку болтовых соединений и при необходимости затянуть ослабевшие болты. Проверить мегомметром изоляцию обмоток электродвигателя, при необходимости просушить обмотки. В течение 2-х часов после пуска измерять температуру корпуса электродвигателя (температура не должна превышать 55 ^оС). Заземлить корпус вентилятора, «0» – желто-зеленый провод.

Перед монтажом необходимо произвести внешний осмотр воздушно-отопительного агрегата  АО2 с целью выявления и устранения повреждений, образовавшихcя при транспортировании. При монтаже воздушно-отопительного агрегата проверить и, если необходимо, отрегулировать установкой прокладок под электродвигатель радиальный зазор между лопатками рабочего колеса и кожухом вентилятора.

Проверить затяжку болтовых соединений. Особое внимание обратить на крепление электродвигателя и рабочего колеса на валу электродвигателя. Кратковременным включением электродвигателя проверить направление вращения рабочего колеса в соответствии с указанием стрелки направления вращения. Если направление вращения не соответствует указанному, необходимо изменить его переключением фаз на клеммах электродвигателя.

Воздушно-отопительный агрегат АО2 подвешивается в обслуживаемом помещении и кронштейнами крепится к металлоконструкции, предусмотренной проектной организацией, методом, обеспечивающим надежную работу агрегата.

Внешняя механическая вибрация конструкции, на которой устанавливается агрегат не должна превышать 2 мм/с.

Для воздушно-отопительного агрегата с паровым воздухонагревателем для того, чтобы не было сквозного прорыва пара (пролетного) и при этом не было больших скоростей, что вызывает эрозию внутренних стенок теплоотдающих труб, на сливе конденсата необходимо устанавливать конденсатоотводчики соответствующего номера.

Уровень конденсата не должен быть выше трубной решетки нижнего коллектора. Установить лопатки решетки жалюзийной таким образом, чтобы они обеспечивали заданное направление воздушного потока.

Смонтированный воздушно-отопительный агрегат необходимо опробовать, для чего производят пробный пуск его и проверяют работу в течение одного часа.

При обнаружении вибрации и возникновении дополнительного шума в воздушно-отопительном агрегате его необходимо остановить, выяснить причину замеченных неисправностей и устранить их.

Техническое обслуживание агрегата АО

В процессе эксплуатации воздушно-отопительного агрегата необходимо:

Ежедневно проверять:

Уплотнения соединительной арматуры трубопроводов с целью выявления и устранения течи воды;

Затяжку соединений;

Обеспечение заданного направления воздушного потока решеткой жалюзийной;

Периодически очищать рабочее колесо и кожух вентилятора, теплоотдающую поверхность калорифера и ограждение воздушно-отопительного агрегата от пыли и загрязнения;

Не реже одного раза в год производить тщательный осмотр воздушно-отопительного агрегата для проверки:

Рабочего колеса вентилятора с целью определения износа и повреждения лопаток и кожуха;

Зазоров между лопатками и кожухом вентилятора и их регулировки;

Прочности соединения колеса с валом электродвигателя;

Состояния других болтовых и винтовых соединений;

Состояния антикоррозийного покрытия;

Состояния теплоотдающей поверхности калорифера;

Состояния соединительной арматуры;

Обслуживание двигателя производить согласно «Инструкции по монтажу и эксплуатации трехфазных асинхронных двигателей».

Меры безопасности при эксплуатации агрегата АО

Во время подготовки воздушно-отопительного агрегата к работе и при его эксплуатации должны соблюдаться общие и специальные правила техники безопасности.

К монтажу и эксплуатации воздушно-отопительного агрегата допускаются лица, изучившие устройство, правила эксплуатации и прошедшие инструктаж по соблюдению правил техники безопасности при работе с установками, работающими на высоком давлении и при высокой температуре.

Инструктаж по правилам техники безопасности персонала, обслуживающего агрегат, должен проводиться не реже одного раза в год с занесением фамилии инструктируемых лиц в специальный журнал. Обслуживание и ремонт воздушно-отопительного агрегата производить только при отключении его от электросети и  полной остановке вращающихся частей.

Во всех случаях работник, включающий воздушноотопительный агрегат, обязан предварительно принять меры по прекращению всех работ по обслуживанию (ремонту, очистке и д.р. ) данного агрегата и электродвигателя  и оповестить персонал о пуске.

Электродвигатель должен быть проверен на сопротивление изоляции, просушен и заземлен. Пусковая аппаратура монтируется согласно «Правилам устройств электроустановок».

Обслуживание калорифера производить только при отключении его от сети подачи горячей воды.

Категорически запрещается устранять утечки горячей воды, находящейся под давлением, подтягиванием   соответствующих крепежных деталей.

Транспортировка, хранение и гарантия агрегата ОА2

Агрегат воздушно-отопительный может транспортироваться всеми видами транспорта.

По климатическим требованиям по ГОСТ 15150-69 агрегат соответствует исполнению У, категории З.

Агрегаты АО2 должны храниться в местах, обеспечивающих их сохранность от механических  повреждений и воздействия на них атмосферных осадков.

Срок гарантии устанавливается 24 месяцев со дня ввода агрегата в эксплуатацию или 36 месяцев со дня отгрузки с завода-изготовителя. (Примечание: гарантию  на электродвигатель дает предприятие изготовитель электродвигателей согласно паспорту на электродвигатель).

Габаритные размеры агрегата воздушно-отопительного А02 на базе водяного воздухонагревателя

Габаритные размеры агрегата воздушно-отопительного А02 №10-25 на базе парового воздухонагревателя
