Цокольные вводы ЦВ

Предприятие-изготовитель: ООО «ТПК Риф»

Цокольный ввод представляет собой неразъемное соединение полиэтиленовой и стальной трубы и предназначен для перехода наружного подземного газопровода в надземное положение непосредственно у здания. Неразъемное соединение выполняется в стальном футляре для защиты цокольного ввода от механических повреждений и предотвращения охлаждения трубы. С обеих сторон футляр закрывается заглушками.

Цокольные вводы выпускаются в трех исполнениях: из металлической изолированной трубы с переходом «полиэтилен-сталь» на горизонтальном участке газопровода, со свободным изгибом полиэтиленовой трубы и с прямым участком полиэтиленовый трубы (i-образный цокольный ввод) для последующей сварки при помощи отвода с закладным нагревателем. Возможно исполнение торца металлической трубы под сварку или резьбу.

Вводы представляют собой конструкции из стальных и полиэтиленовых деталей, схемы которых представлены на рис. 1.19 и 1.20. Основные геометрические параметры вводов должны соответствовать значениям, приведенным в табл.1.15 и 1.16 для горизонтальных и вертикальных вводов соответственно.

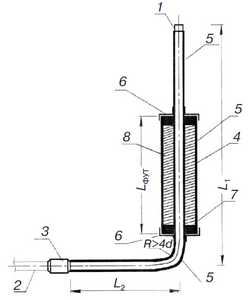

		1 — стальной патрубок НС; 2 — полиэтиленовый патрубок НС; 3 — неразъемное соединение «полиэтилен-сталь»; 4 — стальной футляр; 5 — изоляционное покрытие; 6 — термоусаживающаяся трубка; 7 — центрирующая вставка; 8 — теплоизоляционный материал (монтажная пена)
Рис. 1.19. ЦВ-Г	Рис. 1.20. ЦВ-В

Таблица 1.15. Основные размеры ЦВ-Г

Условное обозначение	Длина стального участка			Диаметр DСТ и минимальная толщина стенки стального патрубка tСТ,мм	Длина пэ патрубка, LПЭ, мм, не менее	Диаметр DПЭ и номинальная толщина стенки полиэтиленового патрубка tПЭ, мм	Стальной футляр
	Вертикального патрубка, L1, мм, не менее	Горизонтального патрубка, L2, мм, не менее, для газопроводов					Диаметр Dфут и минимальная толщина стенки tфут, мм, не менее	Длина Lфут , мм, не менее
		низкого давлеиня	среднего давления
ЦВ-Г ПЭ 80 ГАЗ SDR 11 32/28 – Фст 57 ТУ 4859-001- 64014554-2012	1750	1000	2000	(28-34)x3,0	250	32×3,0	(57-60)x3.0	1300
ЦВ-Г ПЭ 100 ГАЗ SDR 11 32/28- Фст 57 ТУ 4859-001- 64014554-2012	1750	1000	2000	(28-34)х3,0	250	32×3,0	(57-60)x3,0	1300
ЦВ-Г ПЭ 80 ГАЗ SDR 11 63/57- Фст 89 ТУ 4859-001- 64014554-2012	1750	1000	2000	(57-60)хЗ,0	250	63×5.8	(89-08)х3.0	1300
ЦВ-Г ПЭ 100 ГАЗ SDR 11 63/57- Фст 89 ТУ 4859-001- 64014554-2012	1750	1000	2000	(57-60)хЗ,0	250	63×5.8	(89-108)хЗ,0	1300

Примечание. Предельные отклонения по диаметру и толщине стенки полиэтиленовых и стальных труб приведены в нормативных документах, согласно которым они изготовлены.

Таблица 1.16. Основные размеры ЦВ-В

Условное обозначение	Общая длина Lобщ, мм,не менее	Диаметр, DПЭ и толщина стенки полиэтиленового патрубка,tПЭ, мм	Длина полиэтиленового патрубка LПЭ,мм, не менее	Диаметр DСТ и минимальная толщина стенки стального патрубка, tСТ, мм	Длина стального патрубка LСТ	Стальной футляр
						Диаметр Dфут и минимальная толщина стенки футляра tфут, мм, не менее	Длина футляра Lфут , мм, не менее
ЦВ-В ПЭ 80 ГАЗ SDR 11 32/28 – Ф ст 57 ТУ 4859-001-64014554-2012	1750	32х3,0	250	(28-34)хЗ,0	1420	(57-60)хЗ,0	1300
ЦВ-В ПЭ 100 ГАЗ SDR 11 32/28 – Фст 57 ТУ 4859-001-64014554-2012	1750	32х3,0	250	(28-34)хЗ.0	1420	(57-60)хЗ,0	1300
ЦВ-В ПЭ 80 ГАЗ SDR 11 63/57 – Фст 89 ТУ 4859-001-64014554-2012	1750	63х5.8	250	(57-60 )х3.0	1370	(89-108)хЗ,0	1300
ЦВ-В ПЭ 100 ГАЗ SDR 11 63/57 – Фст 89 ТУ 4859-001-64014554-2012	1750	63х5,8	250	(57-60 )х3,0	1370	(89-108)хЗ,0	1300
ЦВ-B 11Э 80 ГАЗ SDR 11 90/89 – Ф ст133 ТУ 4859-001-64014554-2012	1750	90х8,2	250	89×3,5	1330	(133-159)x3.0	1300
ЦВ-В ПЭ 100 ГАЗ SDR 11 90/89 – Фст 133 ТУ 4859-001-64014554-2012	1750	90х8,2	250	89×3.5	1330	(133-159)x3.0	1300
ЦB-B ПЭ 80 ГАЗ SDR 11 110/108 – Фст159 ТУ 4859-001 -64014554-2012	1750	110х10.0	250	108х4.0	1300	159х3,0	1300
ЦВ-В ПЭ 100 ГАЗ SDR 11 110/108 – Фст 159 ТУ 4859-001-64014554-2012	1750	110х10,0	250	108х4.0	1300	159х3,0	1300

Примечание. Предельные отклонения по диаметру и толщине стенки полиэтиленовых и стальных труб приведены в нормативных документах, согласно которым они изготовлены.

gazovik-gaz.ru

Цокольный ввод газопровода – виды и особенности конструкций

Газ к загородному дому подводится от подземной магистрали, для чего, как правило, применяется цокольный ввод газопровода. Этот конструктивный элемент в цокольной части здания обеспечивает кратчайший путь, по которому газ может попасть на цокольный этаж, где обычно располагается котельная.

Очень важно отметить тот момент, что все подземные коммуникации (газопровод, канализация, электрические кабели) должны быть смонтированы с учетом ГОСТов, определяющих расстояние между ними.

Назначение конструкции

Газовый ввод – это монолитное соединение между трубами, обеспечивающее формирование требуемого перехода подземного газопровода в надземную часть возле загородного дома. Конструкция должна быть защищена металлической оболочкой, которая бережет соединение от механического воздействия и переохлаждения. Оболочка-футляр обязательно закрывается заглушками. Цокольный ввод может быть размещен в любой части конструкции здания.

Газовый ввод не стоит монтировать самостоятельно, даже если у вас есть определенный опыт в этом деле. Проводить такие работы могут только квалифицированные специалисты.

Типы и примеры использования

Можно выделить три основных типа ввода для подведения газа в цокольный этаж:

1. Г-образный. Конструктивная особенность этого типа заключается в том, что он представляет собой металлическую трубу, которая полностью изолирована от проникновения влаги и имеет переход по типу «сталь-полиэтилен». Полиэтиленовая часть соединения не будет промерзать даже в самые сильные морозы. Именно поэтому есть возможность монтировать Г-образный ввод в тех местах, где температура может опускаться ниже 20 градусов мороза.
2. Прямой. Такая труба сделана полностью из специальных марок полиэтилена и имеет свободный изгиб. Основная особенность в конструкции такого типа как раз и заключается в наличии свободного изгиба, который смонтирован в гибком футляре. Располагается изгиб в нижней части газового ввода. Соединение же находится в верхней части трубы, оно защищено стальной оболочкой. Прямой цокольный ввод допускается эксплуатировать только в тех регионах, где температура не опускается ниже 15 градусов. Монтаж подобного оборудования происходит в зоне выхода трубы из грунта неподалеку от загородного дома. Как правило, для подачи применяется метан низкого давления.
3. I-образный. По большому счету, этот тип конструкции имеет вид прямой трубы с сильфоном и краном. Труба делается из стали и специальных полиэтиленовых компонентов. Ее подсоединяют с помощью сварочного аппарата. Переход такого типа устанавливается в вертикальной части газопроводной сети. Такой цокольный ввод имеет высокий уровень теплоизоляции и защиты от механических нагрузок. Это обеспечивается с помощью стального изолированного утепленного футляра. I-образный цокольный ввод может быть использован в любых климатических условиях. С магистральным трубопроводом он соединяется посредством электросварного отвода. I-образный ввод размещается на выходе трубы из земли около здания. Ввод такого типа может быть использован для перекачки газа различного давления.

Типы: а — Г-образный, б — Прямой, в — I-образный.

Зачем нужен ввод газопровода?

Цокольный ввод может быть изготовлен по уникальному проекту и иметь индивидуальные конструктивные особенности, которые подойдут для тех или иных условий эксплуатации. Такой подход позволяет полностью избавиться от проблем, которые теоретически могут возникать при устройстве газовых систем.

Работы по подведению газа к дому или коттеджу выполняют специализированные компании.

Можно выделить следующие преимущества, которые имеет цокольный ввод:

• Отделочные работы отходят на второй план и вовсе не обязательны, поэтому денежные затраты на проведение газа в цокольный этаж снижаются.
• Обязательность проведения радиографического контроля отпадает, в связи с чем также не требуется просветка, с помощью которой определяется наличие сварных стыков.
• Трубы газового ввода отлично изолированы от проникновения влаги, что достигается за счет футляра. Это позволяет увеличить сроки службы газовой системы.
• Нет необходимости в использовании ИС, потому что и без того обеспечена качественная электроизоляция и центровка.
• Газовая система может без проблем эксплуатироваться при минимальных температурах, что достигается за счет наличия утепления футляра.
• Цокольный ввод можно использовать в местах с высокой сейсмической активностью (труба имеет повышенный запас прочности и другие необходимые характеристики).
• Допускается монтаж в условиях пучинистого грунта. Полиэтилен, из которого ведется изготовление нижней части отвода, имеет среднюю плотность, которой вполне хватает для нормальной эксплуатации в пучинистом грунте и глине.

Безопасность дома

Цокольный газовый ввод обязательно должен присутствовать в любом загородном доме, куда подведен газопровод. Это связано с тем, что подвод газопровода сопряжен с определенными сложностями, которые незнающий человек вряд ли сможет преодолеть.

С помощью специального оборудования, пусть оно и стоит несколько дороже, чем традиционные приспособления, можно обеспечить надежное и безопасное поступление газа в цокольный этаж и другие помещения своего дома.

podvaldoma.ru

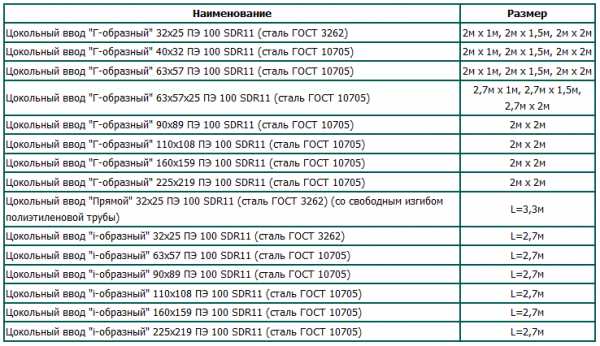

Цокольные вводы

Наименование	Размер	Вес, кг (без футляра)
Цокольный ввод «Г-образный» 32х25 ПЭ 100 SDR11 (сталь ГОСТ 3262) без футляра/с футляром	2м х 1м	7,00
Цокольный ввод «Г-образный» 32х25 ПЭ 100 SDR11 (сталь ГОСТ 3262) без футляра/с футляром	2м х 1,5м	8,30
Цокольный ввод «Г-образный» 32х25 ПЭ 100 SDR11 (сталь ГОСТ 3262) без футляра/с футляром	2м х 2м	9,68
Цокольный ввод «Г-образный» 32х32 ПЭ 100 SDR11 (сталь ГОСТ 8732) без футляра/с футляром	2м х 1м	6,38
Цокольный ввод «Г-образный» 32х32 ПЭ 100 SDR11 (сталь ГОСТ 8732) без футляра/с футляром	2м х 1,5м	7,55
Цокольный ввод «Г-образный» 32х32 ПЭ 100 SDR11 (сталь ГОСТ 8732) без футляра/с футляром	2м х 2м	8,81
Цокольный ввод «Г-образный» 40х32 ПЭ 100 SDR11 (сталь ГОСТ 3262) без футляра/с футляром	2м х 1м	8,55
Цокольный ввод «Г-образный» 40х32 ПЭ 100 SDR11 (сталь ГОСТ 3262) без футляра/с футляром	2м х 1,5м	10,20
Цокольный ввод «Г-образный» 40х32 ПЭ 100 SDR11 (сталь ГОСТ 3262) без футляра/с футляром	2м х 2м	11,14
Цокольный ввод «Г-образный» 63х57 ПЭ 100 SDR11 (сталь ГОСТ 10705) без футляра/с футляром	2м х 1м	13,00
Цокольный ввод «Г-образный» 63х57 ПЭ 100 SDR11 (сталь ГОСТ 10705) без футляра/с футляром	2м х 1,5м	15,00
Цокольный ввод «Г-образный» 63х57 ПЭ 100 SDR11 (сталь ГОСТ 10705) без футляра/с футляром	2м х 2м	18,10
Цокольный ввод «Г-образный» 63х57х25 ПЭ 100 SDR11 (сталь ГОСТ 10705) через переход резьба наружная, патрубок Ду 25 – 0,7м без футляра/с футляром	2,7м х 1м	14,00
Цокольный ввод «Г-образный» 63х57х25 ПЭ 100 SDR11 (сталь ГОСТ 10705) через переход резьба наружная, патрубок Ду25 – 0,7м без футляра/с футляром	2,7м х 1,5м	16,00
Цокольный ввод «Г-образный» 63х57х25 ПЭ 100 SDR11 (сталь ГОСТ 10705) через переход резьба наружная, патрубок Ду 25 – 0,7м без футляра/с футляром	2,7м х 2м	19,10
Цокольный ввод «Г-образный» 63х57х25 ПЭ 100 SDR11 (сталь ГОСТ 10705) вальцованный, резьба внутренняя + заглушка без футляра/с футляром	2м х 2м	18,20
Цокольный ввод «Г-образный» 90х89 ПЭ 100 SDR11 (сталь ГОСТ 10705) без футляра/с футляром	2м х 1м	18,40
Цокольный ввод «Г-образный» 90х89 ПЭ 100 SDR11 (сталь ГОСТ 10705) без футляра/с футляром	2м х 1,5м	22,00
Цокольный ввод «Г-образный» 90х89 ПЭ 100 SDR11 (сталь ГОСТ 10705) без футляра/с футляром	2м х 2м	26,00
Цокольный ввод «Г-образный» 110х108 ПЭ 100 SDR11 (сталь ГОСТ 10705) без футляра/с футляром	2м х 1м	25,60
Цокольный ввод «Г-образный» 110х108 ПЭ 100 SDR11 (сталь ГОСТ 10705) без футляра/с футляром	2м х 1,5м	31,00
Цокольный ввод «Г-образный» 110х108 ПЭ 100 SDR11 (сталь ГОСТ 10705) без футляра/с футляром	2м х 2м	36,00
Цокольный ввод «Г-образный» 160х159 ПЭ 100 SDR11 (сталь ГОСТ 10705) без футляра/с футляром	2м х 1м	48,00
Цокольный ввод «Г-образный» 160х159 ПЭ 100 SDR11 (сталь ГОСТ 10705) без футляра/с футляром	2м х 1,5м	57,00
Цокольный ввод «Г-образный» 160х159 ПЭ 100 SDR11 (сталь ГОСТ 10705) без футляра/с футляром	2м х 2м	66,50
Цокольный ввод «Г-образный» 225х219 ПЭ 100 SDR11 (сталь ГОСТ 10705) без футляра/с футляром	2м х 1м	90,00
Цокольный ввод «Г-образный» 225х219 ПЭ 100 SDR11 (сталь ГОСТ 10705) без футляра/с футляром	2м х 1,5м	100,00
Цокольный ввод «Г-образный» 225х219 ПЭ 100 SDR11 (сталь ГОСТ 10705) без футляра/с футляром	2м х 2м	115,00
Цокольный ввод «Прямой» 32х25 ПЭ 100 SDR11 (сталь ГОСТ 3262) (со свободным изгибом полиэтиленовой трубы)	L=3,30 м	7,50
Цокольный ввод «Прямой» 63х57 ПЭ 100 SDR11 (сталь ГОСТ 3262) (со свободным изгибом полиэтиленовой трубы)	L=3,30 м	15,00
Цокольный ввод «i-образный» 32х25 ПЭ 100 SDR11 (сталь ГОСТ 3262)	L=2,70 м	9,00
Цокольный ввод «i-образный» 63х57 ПЭ 100 SDR11 (сталь ГОСТ 10705)	L=2,70 м	15,00
Цокольный ввод «i-образный» 90х89 ПЭ 100 SDR11 (сталь ГОСТ 10705)	L=2,70 м	32,40
Цокольный ввод «i-образный» 110х108 ПЭ 100 SDR11 (сталь ГОСТ 10705)	L=2,70 м	42,60
Цокольный ввод «i-образный» 160х159 ПЭ 100 SDR11 (сталь ГОСТ 10705)	L=2,70 м	97,00
Цокольный ввод «i-образный» 225х219 ПЭ 100 SDR11 (сталь ГОСТ 10705)	L=2,70 м	110,00

cgrplast.com

Цокольный ввод газопровода

Цокольный ввод газопровода

Описание Цокольного ввода

Цокольный газовый ввод (выход газопровода из земли) представляет собой изделие, по которому осуществляется доставка природного газа из подземного полиэтиленового трубопровода в надземную газопроводную систему.

Производство Цокольных вводов

Цокольные газовые вводы (выход газопровода из земли) производятся на основании оригинальных технических условий – ТУ 4859-063-03321549-2010.

Предприятие оснащено двумя современными линями по производству цокольных вводов, цехом изоляции и собственной лабораторией качества.

Мощности предприятия позволяют в кратчайшие сроки осуществлять выпуск и отгрузку готовой продукции во все регионы Российской Федерации и страны СНГ.

Маркировка цокольных вводов

Все производимые цокольные вводы маркируются для их последующей идентификации. Маркировка производится с помощью информационных стикеров, расположенных на футлярах или полиэтиленовых частях изделий. Маркировка содержит наименование завода-изготовителя, номер партии и дата производства.

Разновидности цокольных вводов

Мы предлагаем все типы и модификации цокольных вводов, описанные в СП 42-103-2003. Применение того или иного типа цокольного ввода зависит от климатической зоны, вида грунтов и требований проектной документации.

1)ЦВПС-Г

Конструктивной особенностью «Г-образного» цокольного ввода является расположение неразъемного соединения полиэтилен-сталь в горизонтальной части изделия. Это препятствует промерзанию полиэтиленовой части изделия и позволяет устанавливать «Г-образные» цокольные вводы в климатических зонах, с температурным режимом ниже 15 градусов ºС.

Цокольные вводы диаметрами 32х25мм, 40х32мм и 63х57мм изготавливаются без сварных стыков методом холодного гнутья.

«Г-образные» цокольные вводы устанавливаются в месте выхода газопровода из земли у жилых домов, а также у ГРП и УГШ.

Предназначены для транспортировки природного газа низкого, среднего и высокого давления.

2) ЦВПС-i

Конструктивной особенностью данного цокольного ввода является расположение неразъемного соединения полиэтилен-сталь в вертикальной части изделия. Это позволяет использовать «i-образные» цокольные вводы практически во всех типах грунтов.

Для эффективной теплоизоляции и предотвращения механических воздействий, данное изделие оборудовано утепленным стальным изолированным (*полиэтиленовым) футляром.

Возможна установка «i-образных» цокольных вводов в климатических зонах, с температурным режимом ниже 15 градусов ºС.

Соединяется с подземным трубопроводом с помощью электросварного отвода.

«i-образные» цокольные вводы устанавливаются в месте выхода газопровода из земли у жилых домов, а также у ГРП и УГШ.

Предназначены для транспортировки природного газа низкого, среднего и высокого давления.

3) ЦВПС-П

Конструктивной особенностью данного цокольного ввода является свободный изгиб нижней части цокольного ввода – газовой полиэтиленовой трубы, расположенной в гибком футляре.

Неразъемное соединение в данном изделии расположено в вертикальной части и защищено стальным футляром.

Установка «Прямых» цокольных вводов возможна только в климатических зонах, с температурным режимом не ниже 15 градусов ºС.

«Прямые» цокольные вводы устанавливаются в месте выхода газопровода из земли у жилых домов.

Предназначены для транспортировки природного газа низкого давления.

Для того, чтобы проконсультироваться, или купить цокольный ввод, вам нужно связаться с нашим отделом продаж по телефонам: +7 (965) 447-61-84, +7 (968) 538-81-76, или написать нам на е-маил адрес: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript

цокольный ввод газопровода цена, цокольный ввод 32 25, цокольный ввод 63 57 цена, цокольный ввод прайс, цокольный ввод +i образный, цокольный ввод стальной, газовый цокольный ввод цена, цокольный газовый ввод газстрой, цокольный ввод газа -аир, цокольный ввод цена -газовый -газопровод, цокольный ввод газстрой -газовый, купить цокольный ввод газопровода, прямой цокольный ввод, цокольный ввод 63х57, цокольный газовый ввод мособлгаз, цокольный ввод аир газ, цокольный ввод пэ сталь -32, цокольный ввод г образный -газовый, цокольный ввод +с переходом +на пэ, цокольный ввод газопровода -купить -цена, купить цокольных вводов -газовый -газопровод, купить цокольный газовый ввод -кострома, цокольный ввод сталь п э д 160мм, муфты +для цокольного ввода, завод цокольных вводов 32х32 +в футляре прямой, цокольные ввода +с переходом полиэтилен металл, газовый цокольный ввод купить кострома, цокольный ввод цв +в, цокольный ввод -32 -57 -63 -63х57 -газ -газовый -газопровод -газстрой -купить -прайс -прямая -стальной -цена, цокольный ввод 63 -57, цокольный ввод 57 -63, длинноплечий стальной отвод цокольный ввод, цокольный ввод +с футляром, газовый цокольный ввод -газстрой -купить -мособлгаз -цена, цокольный ввод 57 63 -цена, цокольный газовый ввод г образный, цокольный газовый ввод +и неразъемные соединения, ввод цокольный 32 32 -25, цокольный ввод пэ сталь 32

msk–plast.ru

видео-инструкция по монтажу своими руками, цена, фото

Нормальные и комфортные условия в частном доме невозможно представить без электричества и газа. Особенно трудно обходиться без последнего, так как с его помощью можно не только приготовить пищу на плите, но и сделать теплым в холодное время года. Можно, конечно, обойтись и обычной печью на дровах или угле, однако использование газа практически стирает грань между городом и деревней.

Поэтому особую роль играет именно подсоединение частного дома к центральной газовой магистрали. Традиционно газоснабжение жилья происходит с помощью газопровода низкого давления.

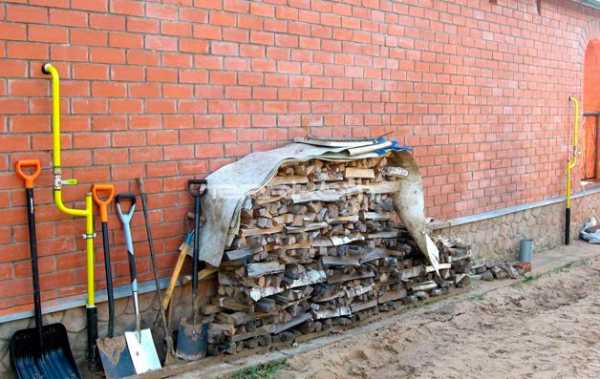

На фото – три варианта цокольного подвода: г-образный, прямой и i-образный

Совет: выполнять подвод газа в жилье своими руками нельзя, необходимо обратиться в специальную компанию.

Газопровод подводят в жилое помещение от подземной магистрали, используя цокольный подвод. Он должен обеспечить самый короткий путь прохода газа в нужную часть строения, при этом обязательно выдерживается требуемое по ГОСТу расстояние между газопроводом и другими подземными коммуникациями и сооружениями.

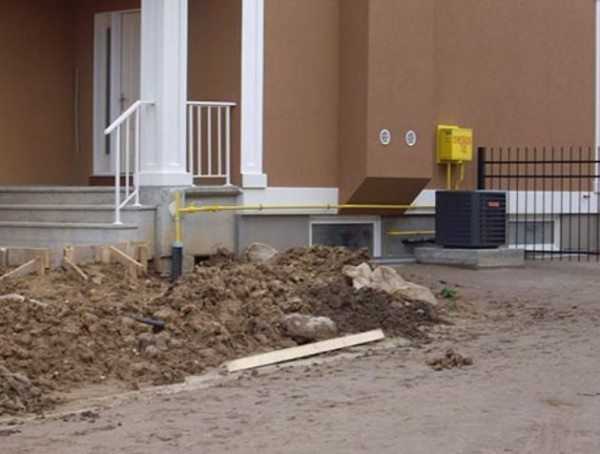

Один из вариантов подвода газа в жилой дом

Что же представляет собой цокольный ввод? Так называют неразъемное соединение между стальной и полиэтиленовой трубой, которое предназначено для создания необходимого перехода подземного наружного газопровода в надземное состояние непосредственно у дома.

Выполняется конструкция в стальном футляре, защищающем подвод от механических повреждений, а также предотвращает охлаждения трубы. С двух сторон его закрывают специальные заглушки.

Подвод природного газа в коттедж

Цокольный ввод изготавливают в заводских условиях по СНиП 42-103-2003, для чего есть специальная инструкция. Его размеры могут быть изменены по согласованию с заказчиком.

Типы

Г-образный

Изолированная металлическая труба, имеющая переход на горизонтальном участке газопровода полиэтилен-сталь. Конструктивная особенность «Г-образного» вида цокольного ввода состоит именно в этом.

Такая модель не позволяет промерзнуть полиэтиленовой части оборудования и дает возможность монтировать цокольные вводы «Г-образного» типа в климатических зонах, где температурный режим ниже 15º С.

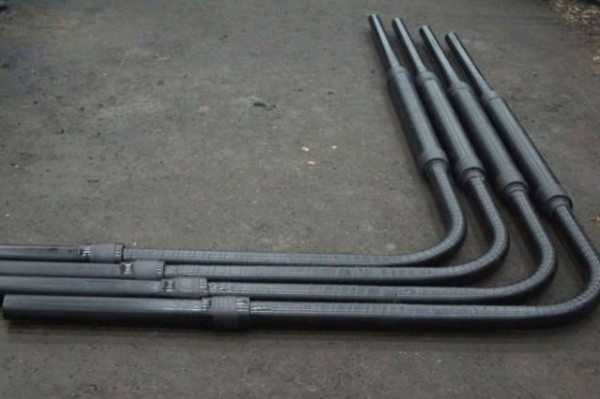

Цокольный газовый ввод Г-образного типа

Методом холодного гнутья и без сварных стыков изготавливают изделия с ØØ 32 мм x 25 мм, 40 мм x 32 мм и 63 мм x 57 мм. Устанавливают цокольные вводы «Г-образного» типа при выходе газопровода из земли у зданий, а также у УГШ и ГРП. Они используются для транспортировки метана различного давления.

Прямой

Полиэтиленовая труба со свободным изгибом. Конструктивная особенность данного типа – свободный изгиб газовой полиэтиленовой трубы в нижней части ввода, установленный в гибком футляре.Располагают неразъемное соединение в этом случаев вертикальной части и защищают стальным футляром.

Размещение цокольных вводов «Прямого» типа возможно лишь в климатических зонах с температурой от 15º С. Устанавливают такое оборудование на участке выхода газопровода из грунта рядом с жилым домом и используют для подачи метана низкого давления.

Прямой тип цокольного ввода

I-образный

Прямой участок полиэтиленовый трубы, который соединяется с помощью сварки отвода с закладным нагревателем. Конструктивная особенность такого цокольного ввода – установка неразъемного соединения из полиэтилена и стали в вертикальной части оборудования.

Это дает возможность использовать подобного типа изделия практически во всех грунтах. Эффективную теплоизоляцию и защиту от механических воздействий обеспечивает утепленный стальной изолированный (полиэтиленовый) футляр. (См. также статью Как утеплить цоколь фундамента самостоятельно.)

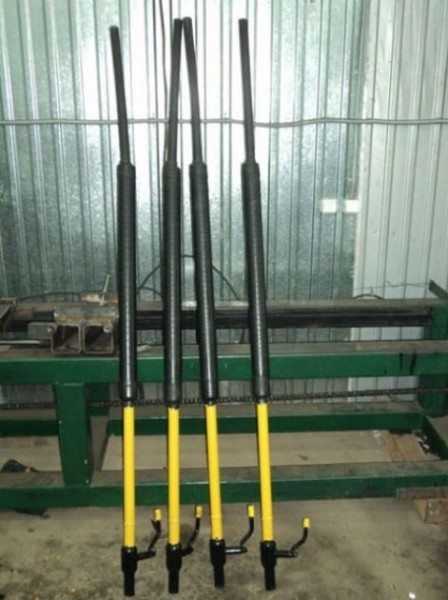

Газовые цокольные вводы i-образного типа

Возможно размещение цокольных вводов типа «i» в климатических зонах с температурой менее 15º С. Соединяют оборудование с подземным трубопроводом электросварным отводом.

Такие типы вводов располагают при выходе газопровода из земли возле жилого дома, у УГШ и ГРП. Используются для подачи в здания природного газа разного давления.

Совет: вы можете изготовить торец металлического трубопровода и под резьбу, и под сварку.

Какие проблемы решает цокольный ввод

Оригинальная технология и конструкция изготовления оборудования дает возможность забыть о проблемах, которые периодически возникают во время проектирования и строительства газораспределительных систем, в том числе:

• не требуются отделочные работы, поэтому общая цена уменьшается; (См. также статью Особенности отделки цоколя дома панелями.)
• не нужен радиографический контроль и затраты на просветку на отсутствие сварного стыка;

Полиэтиленовый ввод, с помощью свободного изгиба трубопровода

• оборудование имеет идеальную гидроизоляцию ввода, благодаря футляру, что обеспечивает срок эксплуатации не менее расчетного для всей газоподводящей системы;
• не тре

moypodval.ru

Чертеж цокольного ввода

Цокольный ввод газопровода являет собой монолитное соединение труб, которое позволяет создать нужный переход от подземного газопровода к наземной части рядом с частным домом. В соответствии с требованиями, конструкция должна защищаться металлической оболочкой, что предотвращает повреждение в результате переохлаждения и механических воздействий. Дополнительно оболочка закрывается специальными заглушками. Допускается размещение цокольного ввода в любой части жилого здания.

Типы цокольного ввода и их особенности

Владельцам частного дома стоит учитывать, что газовый ввод должны монтировать только квалифицированные специалисты. Самостоятельно выполнять работы запрещено, даже при наличии определенного опыта. Существует три следующих основных вида цокольного газового ввода:

• Г-образный цокольный ввод. Ключевой конструктивной особенностью является создание трубы из металла. Она полностью защищается от воздействия влаги и неблагоприятных климатических условий. Обеспечивается переход труб типа «сталь-полиэтилен».
• Прямой цокольный ввод. Для создания ввода этого вида применяются специальные марки полиэтилена. Труба имеет свободный изгиб, располагаемый в нижней части конструкции. Соединение, расположенное в верхней части, дополнительно защищается оболочкой из стали. Предусмотрена эксплуатация этого цокольного ввода только в местах, где температура не опускается ниже -15 градусов. Установка оборудования этого вида допускается рядом с загородным домом.
• I-образный цокольный ввод. Конструкция отличается от прямого ввода наличием крана из сильфона. Трубы сделаны из стали и полиэтилена. Монтаж осуществляется посредством сварки. Устанавливать переход этого вида допускается в вертикальной части созданной сети. Этот вид подходит для эксплуатации в любых климатических условиях.

Особенности проектирования: составление чертежей

Проектирование при монтаже цокольного ввода является важным мероприятием. Выполнять его должны квалифицированные специалисты, которые ознакомлены с современными требованиями и способны в соответствии с ними реализовать проект. Составление чертежей является важным этапом подготовки к созданию газопроводной сети. В зависимости от вида перехода соблюдаются разные требования:

• ЦВПС-ГЭ (Г-образный, дополнительно изолированный экструдированным полиэтиленом) – ГОСТ 10705-80 и ТУ 1390-013-01284695-2007.
• ЦВПС-ГФ (Г-образный с футляром). ЦВПС-i (I-образный). ЦВПС-П («прямой»). Относительно перечисленных видов цокольных газовых вводов применяются требования ГОСТ 3262-75, 10705-80, 8732-78, 8734-75.

Требования напрямую зависят от материала изготовления конструкции и других ее особенностей. Все перечисленные изделия предназначены для обеспечения перехода между полиэтиленовыми и стальными трубами. Проектирование газопроводной сети будет облегчено при использовании примеров чертежей цокольного ввода. Однако для их составления потребуется соответствующий опыт и навыки.

rosgaz.biz

Цокольные вводы Аир газ в Раменском (Железные трубы)

Газовые цокольные вводы «Аир-Газ»

ООО «Аир-Газ» изготавливает все три типа цокольных вводов, предусмотренных СП 42-103-2003 на основании оригинальных технических условий ТУ 4859-63-0321549-2010 Аир-Газ.

а — Гнутый (Г образный) цокольный ввод из стальной изолированной трубы.

Гнутый цокольный ввод, это надежное изделие, позволяющее устанавливать его в различных климатических зонах Российской Федерации с температурным режимом в зимний период ниже 15 градусов, так как неразъемное соединение располагается в подземной части цокольного ввода. Данное изделие диаметром 32х34 (Ду25) и 63х57 производится без сварного стыка. Изоляция стальной части «весьма усиленная» полимерными лентами ПОЛИЛЕН. Толщина изоляционного слоя не менее 1,8 мм.

Применяется как выход газопровода непосредственно к жилому дому, так и в подводе газопровода к ГРП, УГШ и т. д.
Диаметры производимых нами гнутых (Г-образных) цокольных вводов от 32х34 (Ду25) до 225х219 мм.

б — Со свободным изгибом полиэтиленовой трубы (прямой).

Неразъемное соединение в данном цокольном вводе расположено в верхней части изделия в стальном герметичном футляре.

Применяется как выход газопровода из земли к жилому дому.
Диаметр производимых прямых цокольных вводов — 32х34 (Ду25) мм.

в — С прямым участком полиэтиленовый трубы и стальной изолированной трубы (i-образный цокольный ввод).

Конструкция данного ввода позволяет использовать его в различных климатических зонах, благодаря подземному расположению неразъемного соединения в герметичном изолированном стальном футляре (глубина заложения НСПС – 0,5м ниже уровня земли). Изоляция верхней стальной части изделия «весьма усиленная» полимерными лентами ПОЛИЛЕН. Толщина изоляционного слоя не менее 1,8 мм.

Применяется как выход газопровода из земли к жилому дому ГРП, УГШ. Присоединение к подземному газопроводу осуществляется с помощью электросварного отвода.
Диаметр производимых нами i-образных цокольных вводов от 32х34 (Ду25) мм до 110х108 мм.

bizorg.su
