Alfa laval паяные пластинчатые теплообменники – Паяные теплообменники Alfa Laval пластинчатого типа, Альфа Лаваль

Внутрь кожуха помещены трубки обычных материалов или особых профилей с высокой устойчивостью к температурному и химическому воздействию. Один тепловой носитель циркулирует внутри труб, а второй — внутри кожуха.

Конденсаторы кожухотрубного типа и испарители отлично подходят для промышленных охлаждающих, кондиционирующих процессов, для нагрева технической и океанской воды.

Варианты кожухотрубных изделий Alfa Laval: DH, DM, Pure Cooler, Dryplus-3, FEV-HP, CDEW и CDEW-E, CRF, CXP, CXPM, McDEW, Cetecoil.

Характеристики кожухотрубчатых теплообменников Альфа Лаваль.

Alfa Laval – производитель из Швеции, он остаётся лидером по изготовлению и разработке промышленного оборудования теплового обмена различной сложности.

Шведские теплообменники Альфа Лаваль определённо заслуживают вашего внимания и рассмотрения!

teplofan.ru

Паяные пластинчатые теплообменники Alfa Laval

Запросить цену

Описание

Паяный пластинчатый теплообменник состоит из тонких гофрированных пластин из нержавеющей стали,соединенных между собой вакуумной пайкой с использованием меди или никеля в качестве припоя. Теплообменники,паянные медью,чаще всего применяются в системах теплоснабжения или кондиционирования воздуха,в то время как никелепаянные в основном предназначены для пищевой промышленности,и для работы с агрессивными жидкостями.

Особенности

Паяные пластинчатые теплообменники Альфа Лаваль нашли широкое применение в системах отопления,вентиляции и кондиционирования воздуха,для испарения и конденсации фреона в холодильных установках,а также в качестве охладителей масла в гидросистемах.

Высокая эффективность теплообмена в паяных пластинчатых теплообменниках позволяет создавать их очень компактными и легкими в установке в местах с ограниченным пространством.

Поскольку в паяном пластинчатом теплообменнике отсутствуют прокладки,он может применяться в условиях высоких температур и давлений,например,в системах центрального отопления.

Технические характеристики

Данные,необходимые для подбора теплообменника:

• расходы рабочих сред или тепловая нагрузка,
• температурная программа,
• рабочее давление,
• допустимый перепад давления,
• физические свойства рабочих сред,если это не вода.

Устройство и принцип действия

Поверхность теплопередачи паяного пластинчатого теплообменника Альфа Лаваль состоит из пакета тонких гофрированных пластин из нержавеющей стали,уложенных одна на другую и размещенных между двумя торцевыми пластинами. В единый теплообменный блок пластины соединены способом пайки в вакуумной печи с использованием медного припоя. Для противодействия давлению теплоносителя пропаяны также и точки соприкосновения пластин.

Рабочие среды,участвующие в процессе теплопередачи,через патрубки вводятся в теплообменник. В аппарате рабочие среды распределяются по чередующимся каналам. Каналы,сформированные между пластинами и угловыми отверстиями,расположены таким образом,что две рабочие среды движутся в противоположных направлениях.

Основное направление потоков в паяных теплообменниках — параллельное,а массовое распределение и скорости сред подбираются для достижения наиболее эффективного процесса теплообмена. В однопроходных теплообменниках все присоединительные патрубки находятся с одной стороны,делая установку аппарата очень удобной.

gazovik-tech.ru

Паяные пластинчатые теплообменники Alfa Laval

Особенности

Паяные пластинчатые теплообменники Альфа Лаваль нашли широкое применение в системах отопления, вентиляции и кондиционирования воздуха, для испарения и конденсации фреона в холодильных установках, а также в качестве охладителей масла в гидросистемах.
Высокая эффективность теплообмена в паяных пластинчатых теплообменниках позволяет создавать их очень компактными и легкими в установке в местах с ограниченным пространством.
Поскольку в паяном пластинчатом теплообменнике отсутствуют прокладки, он может применяться в условиях высоких температур и давлений, например, в системах центрального отопления.

Технические характеристики

Данные, необходимые для подбора теплообменника:

• расходы рабочих сред или тепловая нагрузка,
• температурная программа,
• рабочее давление,
• допустимый перепад давления,
• физические свойства рабочих сред, если это не вода.

Устройство и принцип работы

Поверхность теплопередачи паяного пластинчатого теплообменника Альфа Лаваль состоит из пакета тонких гофрированных пластин из нержавеющей стали, уложенных одна на другую и размещенных между двумя торцевыми пластинами. В единый теплообменный блок пластины соединены способом пайки в вакуумной печи с использованием медного припоя. Для противодействия давлению теплоносителя пропаяны также и точки соприкосновения пластин. В тепловых системах наиболее часто используются аппараты, в которых пластины спаяны с помощью меди, в то время как аппараты с никелевой пайкой используются преимущественно в пищевой промышленности и в теплообменных процессах с агрессивными жидкостями.
Рабочие среды, участвующие в процессе теплопередачи, через патрубки вводятся в теплообменник. В аппарате рабочие среды распределяются по чередующимся каналам. Каналы, сформированные между пластинами и угловыми отверстиями, расположены таким образом, что две рабочие среды движутся в противоположных направлениях.
Основное направление потоков в паяных теплообменниках — параллельное, а массовое распределение и скорости сред подбираются для достижения наиболее эффективного процесса теплообмена. В однопроходных теплообменниках все присоединительные патрубки находятся с одной стороны, делая установку аппарата очень удобной.

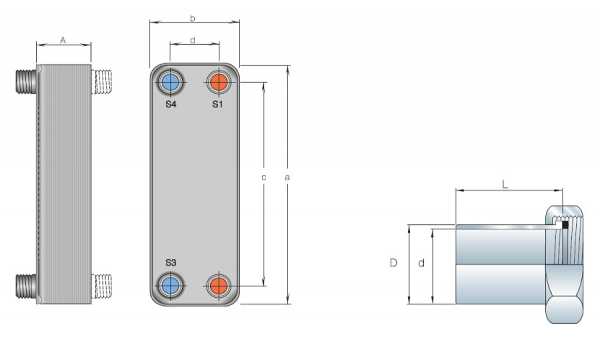

Схема

Узнать цены или

купить Alfa Laval

gazovik-teploenergo.ru

Паяные пластинчатые теплообменники

Особенностью серии паяных пластинчатых теплообменников является эффективная теплопередача при невероятно малых размерах самого оборудования, что делает их идеальными для мест установки, где наблюдается нехватка пространства

CB серия

Тонкие, гофрированные пластины из нержавеющей стали, используемые в сборке паяных теплообменников Alfa Laval соединены вместе с помощью медного припоя. Это создаёт замкнутое устройство, которое может использоваться как в условиях высокого давления, так и при высоких температурах. И в отличие от традиционных конструкций, пластинчатый теплообменник состоит только из поверхностей, которые активно способствуют теплообмену, что приводит к значительному увеличению общей эффективности.

Серия паяных пластинчатых теплообменников имеет целый ряд преимуществ по сравнению с традиционными теплообменниками в промышленности и установках отопления, охлаждения, вентиляции и кондиционирования. Исключительная эффективность теплопередачи делает все модели паяных теплообменников очень компактными. В результате, они могут выполнять большие объёмы теплопередачи даже если доступное пространство вовсе невелико.

Паяная конструкция также исключает прокладки, что делает данные теплообменники идеальными устройствами в условиях, где температура и / или давления высоки. Примеры включают центральное отопление и широкий спектр решений для отопления, охлаждения и водоснабжения.

Альфа Лаваль является ведущим в мире производителем паяных пластинчатых теплообменников. Это означает, что солидный опыт в создании оборудования, которое выдерживает условия с высоким давлением и высокой температурой и успешно преодолевает структурные напряжения, возникающие в результате этих условий. Паяные теплообменники доступны в исполнении в разных размерах и разными по мощности, с различными узорами пластины, разными видами соединения для конкретных нужд и имеющих конкретные эксплуатационные характеристики. Паяные теплообменники Альфа Лаваль доступны в одноходовом и двухходовом исполнении, в зависимости от проектных требований.

Все паяные теплообменники соответствуют европейской директиве безопасности сосудов давления, а также может быть доставлена ​​в соответствии с другими соответствующими стандартами и национальными нормами, как это требуется.

AC серия

Паяные пластинчатые теплообменники широко используются в холодильных установках. Они обычно используются для передачи тепла от хладагента – первичной жидкости – и из воды или соляного раствора в качестве вторичной жидкости.

Медно-паяные теплообменники в основном используются как:

• Испарители для охлаждения воды и испарения с отводом сухого пара
• Конденсаторы для сброшенного или восстановленного тепла в воду
• Экономайзеры для охлаждения жидкого хладагента и перегретых паров хладагента.

Они также могут быть использованы в качестве:

• Дополнительных охладителей для охлаждения жидких хладагентов использующих воду из скважин.
• Промежуточных теплообменников цикла абсорбации для предварительного нагрева разбавленного раствора или для предварительного охлаждения концентрированного раствора.

Каталоги, инструкции, сертификаты и прочую документацию по оборудованию Альфа Лаваль вы можете найти в разделе “материалы”

alfalaval-heatexchange.ru

Кожухотрубные и паяные теплообменники Alfa Laval

В данной статье мы рассмотрим выпускаемые в настоящее время серии паяных пластинчатых и кожухотрубных теплообменников Alfa Laval. Теплообменники Alfa Laval этих двух типов считаются эталоном качества и являются ориентиром для большинства производителей подобного оборудования во всем мире.

Паяные пластинчатые теплообменники Alfa Laval

Паяные пластинчатые теплообменники Alfa Laval представлены двумя основными линейками – AC и CB. Данные теплообменники применяются в системах тепло- и холодоснабжения в качестве подогревателей, охладителей, испарителей и конденсаторов. Серии теплообменников AC и CB представлены в каталогах Alfa Laval Паяные теплообменники для холодильных систем и Паяные пластинчатые теплообменники для оптимального теплоснабжения.

Паяные теплообменники Alfa Laval серии Alfa Nova изготовлены полностью из нержавеющей стали AISI 316 с применением припоя Alfa Fusion. Данный припой как и сами пластины выполнен на основе нержавеющей стали. Теплообменники Alfa Nova применяются с морской водой, аммиаком и прочими агрессивными средами, активными по отношению к меди. Данная серия представлена в каталоге Паяные теплообменники из нержавеющей стали Alfa Nova.

Подбор и расчет пластинчатых теплообменников Alfa Laval осуществляется в программе Alfa Select. В данной программе можно подобрать теплообменник по заданным параметрам, а также проверить характеристики выбранной модели на различных режимах работы.

Кожухотрубные теплообменники Alfa Laval

Кожухотрубные теплообменники Alfa Laval можно разделить на две основные категории – испарители и конденсаторы водяного охлаждения. Конденсаторы представлены линейками для применения с морской и пресной водой. Выпускаемые в настоящее время серии конденсаторов Alfa Laval: CDEW, CPS, CFC, CFL, CRS, ACFC, ACFL. Кожухотрубные конденсаторы Alfa Laval представлены в каталоге Кожухотрубные конденсаторы для работы с пресной и морской водой.

Испарители Alfa Laval представлены актуальной на данный момент линейкой Dryplus-3. В эту серию входят кожухотрубчатые испарители DXS (один контур хладагента), DXD (два контура хладагента), DXT (три контура хладагента) и DXQ (четыре контура хладагента).

Подобрать и рассчитать кожухотрубчатые теплообменники Alfa Laval можно в программе Smart Tube.

www.teploobmenka.ru

Паяные теплообменники Alfa Laval | teploobmennik.msk.ru

Компания Альфа Лаваль является изобретателем паяного пластинчатого теплообменника (ППТ). По своему устройству они напоминают разборные конструкции, но отличаются отсутствием балластных элементов, вроде стяжных болтов, уплотнительных прокладок и прижимных плит.

Все агрегаты модельного ряда класса CB – это ряд пластин (основных канальных гофрированных и двух поддерживающих наружных), а также выходящие из конструкции соединительные патрубки. То есть, исключительно те детали, которые работают на общую производительность установки. Такая схема позволяет достигнуть максимальной производительности и компактности, а также невероятно длительного срока эксплуатации оборудования (так как в нем нет элементов, которые могут изнашиваться со временем). Плюс ко всему, за счет такой конструкции достигается высокий КПД и прекрасные характеристики техники относительно сопротивляемости давлению и высоким температурам.

Принцип действия

Рабочие среды, участвующие в процессе теплопередачи, через патрубки вводятся в теплообменник. В аппарате рабочие среды распределяются по чередующимся каналам. Каналы, сформированные между пластинами и угловыми отверстиями, расположены таким образом, что две рабочие среды движутся в противоположных направлениях.

Типовая конструкция

Поверхность теплопередачи паяного пластинчатого теплообменника Альфа Лаваль состоит из пакета тонких гофрированных пластин из нержавеющей стали, уложенных одна на другую и размещенных между двумя торцевыми пластинами. В единый теплообменный блок пластины соединены способом пайки в вакуумной печи с использованием медного припоя. Для противодействия давлению теплоносителя пропаяны также и точки соприкосновения пластин. В тепловых системах наиболее часто используются аппараты, в которых пластины спаяны с помощью меди, в то время как аппараты с никелевой пайкой используются преимущественно в пищевой промышленности и в теплообменных процессах с агрессивными жидкостями.

Материалы изготовления паяных теплообменников Альфа Лаваль

Паяный пластинчатый теплообменник состоит из тонких гофрированных пластин изнержавеющей стали, соединенных между собой вакуумной пайкой с использованием меди или никеля в качестве припоя. Теплообменники, паянные медью, чаще всего применяются в системах теплоснабжения или кондиционирования воздуха, в то время как никелепаянные в основном предназначены для пищевой промышленности и для работы с агрессивнымижидкостями.

Стандартные материалы:

Торцевые пластины: Нержавеющая сталь 316
Патрубки: Нержавеющая сталь 316
Пластины: Нержавеющая сталь 316
Материал припоя: Медь

Процесс теплообмена

Основное направление потоков в паяных теплообменниках – параллельное, а массовое распределение и скорости сред подбираются для достижения наиболее эффективного процесса теплообмена. В однопроходных теплообменниках все присоединительные патрубки находятся с одной стороны, делая установку аппарата очень удобной.

Максимальные рабочие параметры

Паяные пластинчатые теплообменники в связи с отсутствием в них уплотнительных прокладок и прижимных плит способны выдерживать температурный режим в пределах от -160 до 175 0С и предел по рабочему давлению до 32 атмосфер. Еще одним плюсом является его маленький вес и габаритные характеристики по сравнению с его разборным коллегой (при одинаковых режимах работы).

Преимущества паяных пластинчатых теплообменников

Паяные пластинчатые теплообменники Альфа Лаваль нашли широкое применение в системах отопления, вентиляции и кондиционирования воздуха, для испарения и конденсации фреона в холодильных установках, а также в качестве охладителей масла в гидросистемах.

Высокая эффективность теплообмена в паяных пластинчатых теплообменниках позволяет создавать их очень компактными и легкими в установке в местах с ограниченным пространством.

Поскольку в паяном пластинчатом теплообменнике отсутствуют прокладки, он может применяться в условиях высоких температур и давлений, например, в системах центрального отопления.

Паяные теплообменники могут также проектироваться как многоходовые блоки с подсоединениями на опорной и прижимной плите. Это позволяет создать более компактный блок для специальных применений или, в некоторых случаях, для подогрева водопроводной воды.

Ваши заявки ждем по адресу: [email protected]

teploobmennik.msk.ru

Кожухотрубные и паяные теплообменники Alfa Laval – Портал теплообменного оборудования

В данной статье мы рассмотрим выпускаемые в настоящее время серии паяных пластинчатых и кожухотрубных теплообменников Alfa Laval. Теплообменники Alfa Laval этих двух типов считаются эталоном качества и являются ориентиром для большинства производителей подобного оборудования во всем мире.

Паяные пластинчатые теплообменники Alfa Laval

Паяные пластинчатые теплообменники Alfa Laval представлены двумя основными линейками – AC и CB. Данные теплообменники применяются в системах тепло- и холодоснабжения в качестве подогревателей, охладителей, испарителей и конденсаторов. Серии теплообменников AC и CB представлены в каталогах Alfa Laval Паяные теплообменники для холодильных систем и Паяные пластинчатые теплообменники для оптимального теплоснабжения.

Паяные теплообменники Alfa Laval серии Alfa Nova изготовлены полностью из нержавеющей стали AISI 316 с применением припоя Alfa Fusion. Данный припой как и сами пластины выполнен на основе нержавеющей стали. Теплообменники Alfa Nova применяются с морской водой, аммиаком и прочими агрессивными средами, активными по отношению к меди. Данная серия представлена в каталоге Паяные теплообменники из нержавеющей стали Alfa Nova.

Подбор и расчет пластинчатых теплообменников Alfa Laval осуществляется в программе Alfa Select. В данной программе можно подобрать теплообменник по заданным параметрам, а также проверить характеристики выбранной модели на различных режимах работы.

Кожухотрубные теплообменники Alfa Laval

Кожухотрубные теплообменники Alfa Laval можно разделить на две основные категории – испарители и конденсаторы водяного охлаждения. Конденсаторы представлены линейками для применения с морской и пресной водой. Выпускаемые в настоящее время серии конденсаторов Alfa Laval: CDEW, CPS, CFC, CFL, CRS, ACFC, ACFL. Кожухотрубные конденсаторы Alfa Laval представлены в каталоге Кожухотрубные конденсаторы для работы с пресной и морской водой.

Испарители Alfa Laval представлены актуальной на данный момент линейкой Dryplus-3. В эту серию входят кожухотрубчатые испарители DXS (один контур хладагента), DXD (два контура хладагента), DXT (три контура хладагента) и DXQ (четыре контура хладагента).

Подобрать и рассчитать кожухотрубчатые теплообменники Alfa Laval можно в программе Smart Tube.
