| Торговая марка | ||
| Код | 3300411 | |
| Серия | EGIS PLUS | |
| Название | EGIS PLUS 24 CF | |
| Статус | Снят с пр-ва | |
| Основные характеристики | ||
| Продукт | Котел | |
| Тип | Традиционный | |
| Способ нагрева | Газовый | |
| Способ монтажа | Настенный | |
| Способ установки | Вертикальный | |
| Тип газа | Природный газ | |
| Конструкция | ||
| Камера сгорания | Открытая | |
| Отвод продуктов сгорания | Естественная тяга | |
| Количество контуров | 2 | |
| Количество теплообменников | 2 | |
| Расширительный бак | Да | |
| Встроенный бойлер | Нет | |
| Вентилятор | Нет | |
| Циркуляционный насос | Да | |
| 3-х ходовой клапан | Да | |
| Встроенный Wi-Fi | Нет | |
| Энергетические характеристики | ||
| Номинальная тепловая мощность для контура отопления, не более/не менее (Hi) | кВт | 25,8/11 |
| Номинальная тепловая мощность для контура отопления, не более/не менее (Hs) | кВт | 28,7/12,2 |
| Тепловая мощность на выходе (режим отопления), макс./мин. | кВт | 23,7/10,1 |
| КПД сгорания топлива (по замеру на выходе продуктов сгорания), Hi/Hs | % | 93 |
| Класс по КПД (директива 92/42/EEC) | ** | |
| Максимальные потери тепла через корпус при ΔT = 50 °C | % | 1.1 |
| Потери тепла через дымоход при включенной горелке | % | 7,0 |
| Потери тепла через дымоход при отключенной горелке | % | 0.4 |
| Выбросы | ||
| Остаточное давление | Па | 3 |
| Клас по NOx | 3 | |
| Температура продуктов сгорания (G20) | 118 | |
| Содержание CO2 (G20) | % | 5,8 |
| Содержание CO (0% O2) | млн-1 | 53 |
| Содержание O2 (G20) | % | 10,1 |
| Количество продуктов сгорания (G20) | м3/ч | 63,70 |
| Избыток воздуха | % | 93 |
| Отопление | ||
| Давление в расширительном баке | бар | 1 |
| Максимальное давление в контуре отопления | бар | 3 |
| Объем расширительного бака | л | 8 |
| Температура воды в контуре отопления (не менее/не более) | °C | 35/85 |
| ГВС | ||
| Температура воды в контуре ГВС (не менее/не более) | °C | 36/60 |
| Расход воды в контуре ГВС (∆Т=25°С) | л/мин | 13,60 |
| Расход воды в контуре ГВС (∆Т=35°С) | л/мин | 9,70 |
| Класс комфорта по ГВС (EN13203) | ** | |
| Расход воды в контуре ГВС, не менее | л/мин | 1,60 |
| Давление в контуре ГВС, не более | бар | 7 |
| Электрические характеристики | ||
| Напряжение | В | 230 |
| Потребляемая мощность | Вт | 76 |
| Минимально допустимая температура в помещении | °C | +5 |
| Класс защиты | IP | IPX4D |
| Электропитание | Кабель питания без вилки | |
| Длина электрического кабеля | м | 1.5 |
| Давление и расход газа | ||
| Максимальное потребление газа в режиме отопления (G20) | м3/ч | 2,73 |
| Максимальное потребление газа в режиме отопления (G30) | кг/ч | 2,03 |
| Максимальное потребление газа в режиме отопления (G31) | кг/ч | 2,00 |
| Дымоудаление и воздухоподача | ||
| Тип системы дымоудаления | B11 - B11bs | |
| Диаметр дымоотвода | мм | 125-130 |
| Подключения | ||
| Вход газа | " | 3/4 |
| Вход холодной воды | " | 1/2 |
| Выход горячей воды | " | 1/2 |
| Подающая линия контура отопления | " | 3/4 |
| Обратная линия контура отопления | " | 3/4 |
| Размеры и вес | ||
| Высота | мм | 770 |
| Ширина | мм | 400 |
| Глубина | мм | 315 |
| Вес | кг | 30 |
| Дополнительная информация | ||
| Гарантия | г | 2 |
| Страна | Италия | |
| EAN | 5414849184732 | |
ru.ariston-pro.com
| Тип отопительного котла | газовый |
| Число контуров | двухконтурный |
| Минимальная мощность обогрева | |
| Максимальная мощность обогрева | 23.7 кВт |
| КПД | 93 % |
| Способ установки | настенный |
| Тип горелки | газовая |
| Камера сгорания | открытая |
| Энергонезависимый | Нет |
| Автоподжиг | Есть |
| Модуляция пламени | Есть |
| Бункер в комплекте | Нет |
| Встроенный бойлер | Нет |
| Подключение теплого пола | Нет |
| Нагнетательный вентилятор | Нет |
| Вытяжной вентилятор | Нет |
| Емкость расширительного бака | 8 л |
| Максимальное давление в контуре отопления | 3 бар |
| Битермический теплообменник | Нет |
| Напряжение сети | однофазное |
| Тип газового котла | конвекционный |
| Максимальная температура в контуре ГВС | 60 °С |
| Варочная панель | Нет |
| Циркуляционный насос | Есть |
| Максимальная температура горячей воды | 85 °С |
| Минимальная температура горячей воды | 35 °С |
| Максимальное давление в контуре ГВС | 7 бар |
| Максимальная тепловая нагрузка | 25.8 кВт |
| Материал первичного теплообменника | медь |
| Минимальная температура в контуре ГВС | 36 °С |
| Расширительный бак | Есть |
| Номинальное давление газа на входе | 20 мБар |
| Производительность горячей воды при t 35°C | 9.7 л/мин |
| Минимальная тепловая нагрузка | 11.2 кВт |
| Производительность горячей воды при t 25°C | 13.6 л/мин |
| Допустимое давление сжиженного газа | 30 мБар |
| Сжиженный газ | Есть |
| Расход сжиженного газа | 2.03 кг/ч |
| Основное топливо | природный газ |
| Природный газ | Есть |
| Расход природного газа | 2.73 куб. м/час |
| Индикация включения | Есть |
| Пульт ДУ | Нет |
| Индикация нагрева | Нет |
| Манометр | Есть |
| Управление | электронное |
| Автодиагностика | |
| Комнатный термостат | Нет |
| Программатор | Нет |
| Дисплей | Есть |
| Управление системой солнечных коллекторов | Нет |
| Термометр | Есть |
| Датчик уличной температуры | Нет |
| Разъем для подключения внешнего управления | Есть |
naobzorah.ru
Газовый котел Ariston EGIS PLUS 24 CF
Мощность 24 кВт, площадь до 240 м2, двухконтурный, атмосферный, настенный. Скидочная карта 2%

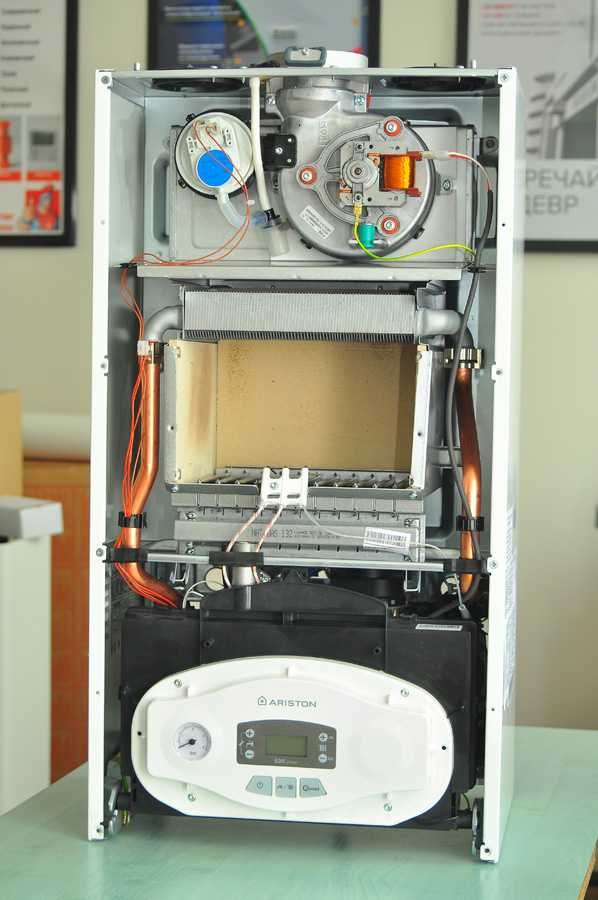

ОБЗОР ГАЗОВОГО КОТЛА ARISTON EGIS PLUS 24 FF (25 ФОТО)
(25 ФОТО) Обзор газового навесного двухконтурного котла с закрытой камерой сгоранияAriston EGIS PLUS 24 FF
Полный и детальный обзор составных узлов газового котла, описание отдельных деталей, изучение узлов подключения.
В данном обзоре разберем с вами еще один газовый котел от итальянского производителя, посмотрим из чего состоит котел, где производятся его составляющие части.
Посмотрим настоящий ли он итальянец.
Благодорим ariston-gaz.by за предоставленную информацию и газовый котел для обзора.
Краткое описание газового котла Ariston Egis Plus 24 cf (аристон эгис плюс 24 цф)
Egis Plus - бюджетная серия газовых котлов для рынка Беларуси.
CF – котел снабжен открытой камерой сгорания, модель является атмосферной.
Газовый котел Ariston Egis Plus 24 CF хорошо зарекомендовал себя при использовании в частных жилых и в многоэтажных домах. Эгис Плюс 24 сф отлично работает, как в абсолютно новой системе отопления, так и в старых системах с чугунными радиаторами, когда ваш газовый котел идет под замену.
Ariston Egis Plus 24 CF – это двухконтурный газовый котел с разделенным теплообменником. Одни теплообменник выполнен из меди и предназначен для отопления, второй теплообменник выполнен из высококачественной стали и предназначен только дна нагрева контура гвс. Переключение между теплообменниками осуществляет трехходовой клапан, как и у всех газовых котлов, что бы в летний период он не вышел из строя рекомендуется кратковременное включение контура отопления.
Газового котла Ariston Egis Plus 24 CF по гвс хватает на 2 точки водоразбора, т.е. вы одновременно можете использовать горячую воду на кухне и смело принимать душ в ванной комнате.
Ariston Egis Plus 24 CF – газовый отопительный котел мощностью 24 кВт способен обеспечить теплом помещение общей площадью до 240м2, но благодаря модулируемой горелке котел может работать и с помещениями площадью в 50 м2.
Ariston Egis Plus 24 CF – производится только в Италии и по праву считается одним из лучших итальянских котлов.

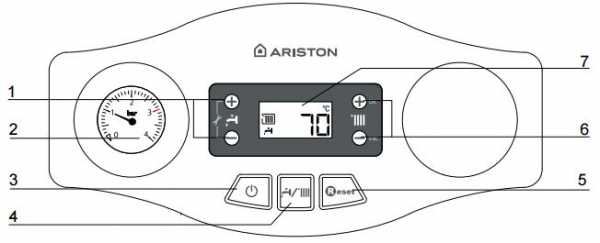

Условные обозначения:
1. Кнопки +/- регуляции температуры БГВ (а)
2. Манометр
3. Кнопка ВКЛ./ВЫКЛ.
4. Кнопка MODE – выбор рабочего режима
(летний / зимний)
5. Кнопка RESET (Сброс)
6. Кнопки +/- регуляции температуры отопления (b)
7. Дисплей
(а) – Нажав одновременно кнопки, открывается доступ к параметрам настройки, регуляции, диагностики
(b) - Нажав одновременно кнопки, изменяются и сохраняются в памяти настройки параметров.
Условные обозначения:
Цифры-индикаторы:
- заданная температура
- Настройка меню
Сигнализация кодов сбоя
Запрос нажатия кнопки Reset (блокировка колонки)
Необходима техническая помощь
Сигнализация наличия пламени
Заданный режим отопления
Заданный режим отопления
Запрос отопления активирован
Заданный режим БГВ
Запрос БГВ активирован
Режим против обледенения активирован

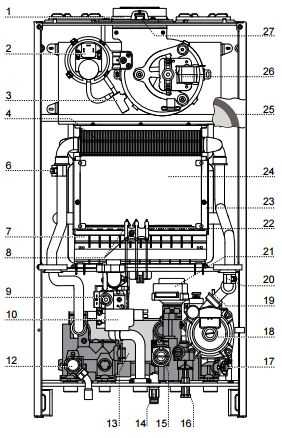

Обозначение
1. Патрубок выхода продуктов сгорания
2. Прессостат
3. Конденсатосборник
4. Первичный теплообменник
6. Датчик температуры на подаче в контур отопления
7. Горелка
8. Электроды розжига
9. Газовый клапан
10. Устройство розжига
12. Предохранительный клапан контура отопления (3 бара)
13. Вторичный теплообменник
14. Сливной кран
15. Датчик расхода в контуре ГВС
16. Кран подпитки
17. Фильтр контура отопления
18. Циркуляционный насос с воздухоотводчиком
19. Реле мин. Давления
20. Датчик температуры на возврате из контура отопления
21. Привод трехходового клапана
22. Электрод контроля пламени
23. Теплоизоляционная панель камеры сгорания из
минерального волокна
24. Камера сгорания
25. Расширительный бак
26. Вентилятор
27. Точка анализа продуктов сгорания

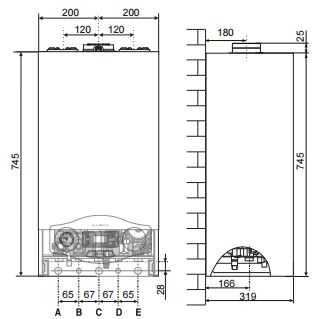

Размеры
A. Патрубок подачи в контур отопления
B. Патрубок подачи в контур ГВС
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления
Минимальные расстояния
Для легкого доступа к котлу при техническом обслуживании
следует обеспечить соответствующие минимально допустимые
расстояния (свободное пространство) от корпуса котла до
близлежащих предметов и поверхностей.
Устанавливать котел следует в соответствии с действующими
нормами и правилами, а также в соответствии с требованиями
производителя.
При установке обязательно используйте уровень, котел должен
находиться в строго горизонтальном положении.

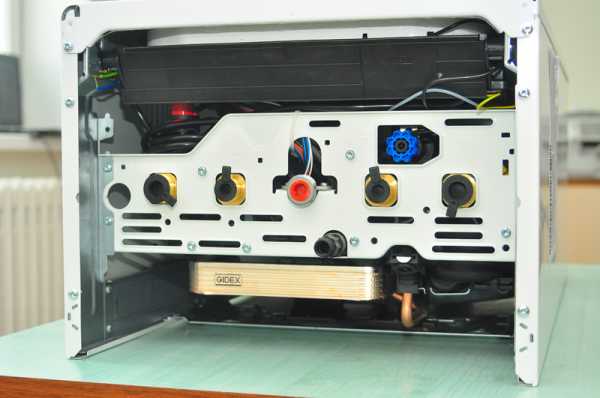

A. Патрубок подачи в контур отопления
B. Патрубок подачи в контур ГВС
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления
F. Трубка слива предохранительного клапана
G. Кран подпитки
H. Сливной кран
Перед установкой
Котел предназначен для нагрева воды до температуры ниже точки кипения, его следует подключить к контурам отопления и горячего водоснабжения (ГВС), которые должны соответствовать техническим характеристикам котла.
Перед подключением котла выполните следующие операции:
? Тщательно промойте трубопроводы контура отопления и ГВС, чтобы удалить все загрязнения, которые могут нарушить работу котла.
? Убедитесь, что тип используемого газа подходит для данного котла (см. заводскую табличку и информацию на упаковке).
? Убедитесь, что газоходы свободны от сторонних предметов и к ним не подсоединены другие котлы или водонагреватели, за исключением случаев, когда дымоход специально предна¬значен для нескольких котлов в соответствии с действующими нормативами.
? Если котел подключается к уже имеющемуся, убедитесь в его чистоте и отсутствии мусора, т.к. это может привести к затруднению удаления продуктов сгорания и/или притоку воздуха, необходимого для горения.
? Не допускается эксплуатация котла при наличии дымохода/воздуховода не соответствующих нормативным требованиям и требованиям производителя.
? Проверьте качество воды, повышенная жесткость водопроводной воды может привести к образованию накипи на элементах котла и снижению его к.п.д.
Котлы типа C, с герметичной (закрытой) камерой сгорания и подачей воздуха извне помещения не налагают ограничений на вентиляцию и размеры помещения, в котором их устанавливают.
Чтобы обеспечить нормальную работу котла, в помещении, где он установлен, должна быть выдержана минимальная рабочая температура (+5оС), а также следует обеспечить защиту котла от атмосферных воздействий.
Котел следует монтировать на прочной, несущей стене, выполненной из негорючего материала, способной выдержать его вес.
При определении места установки котла следует выдерживать минимальные расстояния от корпуса котла до близлежащих поверхностей, для доступа к элементам при техническом обслуживании.
Подача воздуха и отвод продуктов сгорания
Котел допускает установку типа B (подача воздуха из помещения) и типа C (подача воздуха снаружи).
Во избежание попадания продуктов сгорания в систему воздуховодов тщательно выполните монтаж уплотнений в соответствии с данным руководством.
Установку системы отвода продуктов сгорания производите осторожно, чтобы не нарушить уплот¬нения и не допустить попадание продуктов сгорания в воздуховод.
Горизонтальные участки трубопроводов должны иметь уклон не менее 3 %, для предотвращения скопления конденсата.
Установка по типу B допускается в помещениях с надлежащей вентиляцией и подачей воздуха, в соответствии с действующими нормами и правилами. В помещениях, в которых возможно присутствие коррозионно-активных паров в воздухе (например, прачечные, парикмахерские, гальваноучастки и т.д.) следует исполь¬зовать только установку типа C (с подачей воздуха извне помещения). Это обеспечивает защиту котла от коррозии.
При монтаже коаксиальной (сдвоенной) системы дымоудаления/подачи воздуха необходимо использовать только оригинальные принад¬лежности.
Дымоход не должен соприкасаться или проходить в непосредственной близости от легковоспламеняемых материалов, а также проходить через конструкции здания, изготовленные с использованием легковоспламеняемых материалов. Соединение должно быть выполнено так, чтобы обеспечить защиту от попадания конденсата в котел.
При замене старого котла также следует заменить элементы системы вентиляции и отвода продуктов сгорания.

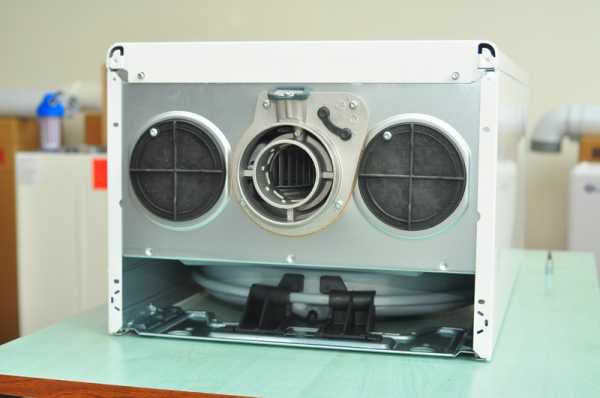

Подключение дымохода/воздуховода
? коаксиальная система (по типу «труба в трубе»), предназначенная для подачи воздуха и отвода продуктов сгорания;
? раздельная система для отвода продуктов сгорания и подачи воздуха снаружи помещения;
? одноканальный дымоход для удаления продуктов сгорания, подача воздуха осуществляется из помещения.
В соединении котла с дымоходом/воздуховодом разрешается использовать только материалы и компоненты, стойкие к воздействию конденсата. Сведения о длинах и ориентации соединительных элементов см. в таблице «Типы и длины трубопроводов подачи воздуха и отвода продуктов сгорания».
Комплекты принадлежностей для подключения дымохода/воздуховода в комплект поставки котла не входят, подлежат заказу для конкретного типа соединения.
Все котлы рассчитаны на подачу воздуха и отвод продуктов сгорания через коаксиальную систему диаметром 60/100 мм или раздельную систему диаметрами 80/80.
В случае потерь давления в трубопроводах, при выборе размеров дымохода/воздуховода следует учитывать дополнительное аэродинамическое сопротивление (см. каталог принадлежностей для дымоходов/воздуховодов).
Порядок расчета, эквивалентные длины и варианты установки см. в каталоге принадлежностей для дымоходов/воздуховодов.
ОСТОРОЖНО!
Убедитесь, что трубопроводы подачи воздуха и отвода продуктов сгорания свободны от сторонних предметов и не имеют неплотностей.

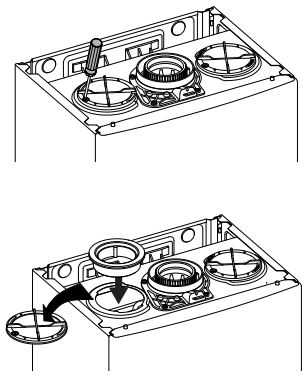

Для подключения раздельной системы используйте только одно из двух отверстий для подачи воздуха. Ослабьте винт, демонтируйте заглушку, установите вставку воздухозаборника и закрепите комплектным винтом.
В офисе нашей компании вы можете узнать цену, сравнить цены, купить двухконтурный газовый котел Ariston Egis Plus 24 cf (Аристон Эгис Плюс 24 сф), а так же получить полную консультацию по газовому двухконтурному атмосферному котлу с аткрытой камерой сгорания Ariston Egis Plus 24 cf (Аристон Эгис Плюс 24 сф) абсолютно бесплатно.
Наши специалисты помогут подобрать вам именно то отопительное оборудование, которое будет экономично в работе и комфортно в использовании.
Самовывоз газового котла Ariston Egis Plus 24 cf (Аристон Эгис Плюс 24 сф) по адресу г.Минск, ул.Монтажников 9, также вы можете воспользоваться услугой бесплатная доставка газового котла Ariston Egis Plus 24 cf (Аристон Эгис Плюс 24 сф) в города Барановичи, Бобруйск, Брест, Витебск, Глубокое, Гомель, Гродно, Жлобин, Иваново, Калинковичи, Кобрин, Лида, Минск, Миоры, Могилев, Несвиж, Ошмяны, Пинск, Полоцк, Поставы, Рогачев, Слоним, Слуцк, Сморгонь и д.р.
100kotlov.by
| Торговая марка | ||
| Код | 3300411 | |
| Серия | EGIS PLUS | |
| Название | EGIS PLUS 24 CF | |
| Статус | Снят с пр-ва | |
| Основные характеристики | ||
| Продукт | Котел | |
| Тип | Традиционный | |
| Способ нагрева | Газовый | |
| Способ монтажа | Настенный | |
| Способ установки | Вертикальный | |
| Тип газа | Природный газ | |
| Конструкция | ||
| Камера сгорания | Открытая | |
| Отвод продуктов сгорания | Естественная тяга | |
| Количество контуров | 2 | |
| Количество теплообменников | 2 | |
| Расширительный бак | Да | |
| Встроенный бойлер | Нет | |
| Вентилятор | Нет | |
| Циркуляционный насос | Да | |
| 3-х ходовой клапан | Да | |
| Встроенный Wi-Fi | Нет | |
| Энергетические характеристики | ||
| Мощность | кВт | 24 |
| Номинальная тепловая мощность для контура отопления, не более/не менее (Hi) | кВт | 25,8/11 |
| Номинальная тепловая мощность для контура отопления, не более/не менее (Hs) | кВт | 28,7/12,2 |
| Тепловая мощность на выходе (режим отопления), макс./мин. | кВт | 23,7/10,1 |
| КПД сгорания топлива (по замеру на выходе продуктов сгорания), Hi/Hs | % | 93 |
| Класс по КПД (директива 92/42/EEC) | ** | |
| Максимальные потери тепла через корпус при ΔT = 50 °C | % | 1.1 |
| Потери тепла через дымоход при включенной горелке | % | 7,0 |
| Потери тепла через дымоход при отключенной горелке | % | 0.4 |
| Выбросы | ||
| Остаточное давление | Па | 3 |
| Клас по NOx | 3 | |
| Температура продуктов сгорания (G20) | °C | 118 |
| Содержание CO2 (G20) | % | 5,8 |
| Содержание CO (0% O2) | млн-1 | 53 |
| Содержание O2 (G20) | % | 10,1 |
| Количество продуктов сгорания (G20) | м3/ч | 63,7 |
| Избыток воздуха | % | 93 |
| Отопление | ||
| Давление в расширительном баке | бар | 1 |
| Максимальное давление в контуре отопления | бар | 3 |
| Объем расширительного бака | л | 8 |
| Температура воды в контуре отопления (не менее/не более) | °C | 35/85 |
| ГВС | ||
| Температура воды в контуре ГВС (не менее/не более) | °C | 36/60 |
| Расход воды в контуре ГВС (∆Т=25°С) | л/мин | 13,6 |
| Расход воды в контуре ГВС (∆Т=35°С) | л/мин | 9,7 |
| Класс комфорта по ГВС (EN13203) | ** | |
| Расход воды в контуре ГВС, не менее | л/мин | 1,6 |
| Давление в контуре ГВС, не более | бар | 7 |
| Электрические характеристики | ||
| Напряжение | В | 230 |
| Потребляемая мощность | Вт | 76 |
| Минимально допустимая температура в помещении | °C | +5 |
| Класс защиты | IP | IPX4D |
| Электропитание | Кабель питания без вилки | |
| Длина электрического кабеля | м | 1.5 |
| Давление и расход газа | ||
| Максимальное потребление газа в режиме отопления (G20) | м3/ч | 2,73 |
| Максимальное потребление газа в режиме отопления (G30) | кг/ч | 2,03 |
| Максимальное потребление газа в режиме отопления (G31) | кг/ч | 2 |
| Дымоудаление и воздухоподача | ||
| Тип системы дымоудаления | B11 - B11bs | |
| Диаметр дымоотвода | мм | 125-130 |
| Подключения | ||
| Вход газа | " | 3/4 |
| Вход холодной воды | " | 1/2 |
| Выход горячей воды | " | 1/2 |
| Подающая линия контура отопления | " | 3/4 |
| Обратная линия контура отопления | " | 3/4 |
| Размеры и вес | ||
| Высота | мм | 770 |
| Ширина | мм | 400 |
| Глубина | мм | 315 |
| Вес | кг | 30 |
| Дополнительная информация | ||
| Гарантия | г | 2 |
| Страна | Италия | |
| EAN | 5414849184732 | |
kz.ariston-pro.com

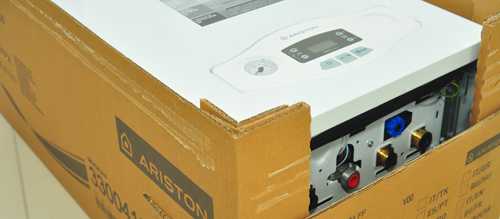

Газовый котел Ariston Egis Plus 24 cf
Газовые котлы отопления Egis Plus являются оптимальным оборудованием для понимающих в экономии. Настенный котёл мощностью 24 кВт для отопления и горячего водоснабжения отличается компактными размерами, небольшим весом, имеет два надежных раздельных теплообменника и уникальную гидравлическую группу и информативный цифровой дисплей
Новое оборудование отличает доступная цена, что делает его крайне привлекательным продуктом на отопительном рынке.
Условные обозначения:
1. Кнопки +/- регуляции температуры БГВ (а)
2. Манометр
3. Кнопка ВКЛ./ВЫКЛ.
4. Кнопка MODE – выбор рабочего режима
(летний / зимний)
5. Кнопка RESET (Сброс)
6. Кнопки +/- регуляции температуры отопления (b)
7. Дисплей
(а) – Нажав одновременно кнопки, открывается доступ к параметрам настройки, регуляции, диагностики
(b) - Нажав одновременно кнопки, изменяются и сохраняются в памяти настройки параметров.
Условные обозначения:
Цифры-индикаторы:
- заданная температура
- Настройка меню
Сигнализация кодов сбоя
Запрос нажатия кнопки Reset (блокировка колонки)
Необходима техническая помощь
Сигнализация наличия пламени
Заданный режим отопления
Заданный режим отопления
Запрос отопления активирован
Заданный режим БГВ
Запрос БГВ активирован
Режим против обледенения активирован
Обозначение
1. Патрубок выхода продуктов сгорания
2. Прессостат
3. Конденсатосборник
4. Первичный теплообменник
6. Датчик температуры на подаче в контур отопления
7. Горелка
8. Электроды розжига
9. Газовый клапан
10. Устройство розжига
12. Предохранительный клапан контура отопления (3 бара)
13. Вторичный теплообменник
14. Сливной кран
15. Датчик расхода в контуре ГВС
16. Кран подпитки
17. Фильтр контура отопления
18. Циркуляционный насос с воздухоотводчиком
19. Реле мин. Давления
20. Датчик температуры на возврате из контура отопления
21. Привод трехходового клапана
22. Электрод контроля пламени
23. Теплоизоляционная панель камеры сгорания из
минерального волокна
24. Камера сгорания
25. Расширительный бак
26. Вентилятор
27. Точка анализа продуктов сгорания
Размеры
A. Патрубок подачи в контур отопления
B. Патрубок подачи в контур ГВС
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления
Минимальные расстояния
Для легкого доступа к котлу при техническом обслуживании
следует обеспечить соответствующие минимально допустимые
расстояния (свободное пространство) от корпуса котла до
близлежащих предметов и поверхностей.
Устанавливать котел следует в соответствии с действующими
нормами и правилами, а также в соответствии с требованиями
производителя.
При установке обязательно используйте уровень, котел должен
находиться в строго горизонтальном положении.
A. Патрубок подачи в контур отопления
B. Патрубок подачи в контур ГВС
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления
F. Трубка слива предохранительного клапана
G. Кран подпитки
H. Сливной кран
Перед установкой
Котел предназначен для нагрева воды до температуры ниже точки кипения, его следует подключить к контурам отопления и горячего водоснабжения (ГВС), которые должны соответствовать техническим характеристикам котла.
Перед подключением котла выполните следующие операции:
− Тщательно промойте трубопроводы контура отопления и ГВС, чтобы удалить все загрязнения, которые могут нарушить работу котла.
− Убедитесь, что тип используемого газа подходит для данного котла (см. заводскую табличку и информацию на упаковке).
− Убедитесь, что газоходы свободны от сторонних предметов и к ним не подсоединены другие котлы или водонагреватели, за исключением случаев, когда дымоход специально предна¬значен для нескольких котлов в соответствии с действующими нормативами.
− Если котел подключается к уже имеющемуся, убедитесь в его чистоте и отсутствии мусора, т.к. это может привести к затруднению удаления продуктов сгорания и/или притоку воздуха, необходимого для горения.
− Не допускается эксплуатация котла при наличии дымохода/воздуховода не соответствующих нормативным требованиям и требованиям производителя.
− Проверьте качество воды, повышенная жесткость водопроводной воды может привести к образованию накипи на элементах котла и снижению его к.п.д.
Котлы типа C, с герметичной (закрытой) камерой сгорания и подачей воздуха извне помещения не налагают ограничений на вентиляцию и размеры помещения, в котором их устанавливают.
Чтобы обеспечить нормальную работу котла, в помещении, где он установлен, должна быть выдержана минимальная рабочая температура (+5оС), а также следует обеспечить защиту котла от атмосферных воздействий.
Котел следует монтировать на прочной, несущей стене, выполненной из негорючего материала, способной выдержать его вес.
При определении места установки котла следует выдерживать минимальные расстояния от корпуса котла до близлежащих поверхностей, для доступа к элементам при техническом обслуживании.
Подача воздуха и отвод продуктов сгорания
Котел допускает установку типа B (подача воздуха из помещения) и типа C (подача воздуха снаружи).
Во избежание попадания продуктов сгорания в систему воздуховодов тщательно выполните монтаж уплотнений в соответствии с данным руководством.
Установку системы отвода продуктов сгорания производите осторожно, чтобы не нарушить уплот¬нения и не допустить попадание продуктов сгорания в воздуховод.
Горизонтальные участки трубопроводов должны иметь уклон не менее 3 %, для предотвращения скопления конденсата.
Установка по типу B допускается в помещениях с надлежащей вентиляцией и подачей воздуха, в соответствии с действующими нормами и правилами. В помещениях, в которых возможно присутствие коррозионно-активных паров в воздухе (например, прачечные, парикмахерские, гальваноучастки и т.д.) следует исполь¬зовать только установку типа C (с подачей воздуха извне помещения). Это обеспечивает защиту котла от коррозии.
При монтаже коаксиальной (сдвоенной) системы дымоудаления/подачи воздуха необходимо использовать только оригинальные принад¬лежности.
Дымоход не должен соприкасаться или проходить в непосредственной близости от легковоспламеняемых материалов, а также проходить через конструкции здания, изготовленные с использованием легковоспламеняемых материалов. Соединение должно быть выполнено так, чтобы обеспечить защиту от попадания конденсата в котел.
При замене старого котла также следует заменить элементы системы вентиляции и отвода продуктов сгорания.
Подключение дымохода/воздуховода
− коаксиальная система (по типу «труба в трубе»), предназначенная для подачи воздуха и отвода продуктов сгорания;
− раздельная система для отвода продуктов сгорания и подачи воздуха снаружи помещения;
− одноканальный дымоход для удаления продуктов сгорания, подача воздуха осуществляется из помещения.
В соединении котла с дымоходом/воздуховодом разрешается использовать только материалы и компоненты, стойкие к воздействию конденсата. Сведения о длинах и ориентации соединительных элементов см. в таблице «Типы и длины трубопроводов подачи воздуха и отвода продуктов сгорания».
Комплекты принадлежностей для подключения дымохода/воздуховода в комплект поставки котла не входят, подлежат заказу для конкретного типа соединения.
Все котлы рассчитаны на подачу воздуха и отвод продуктов сгорания через коаксиальную систему диаметром 60/100 мм или раздельную систему диаметрами 80/80.
В случае потерь давления в трубопроводах, при выборе размеров дымохода/воздуховода следует учитывать дополнительное аэродинамическое сопротивление (см. каталог принадлежностей для дымоходов/воздуховодов).
Порядок расчета, эквивалентные длины и варианты установки см. в каталоге принадлежностей для дымоходов/воздуховодов.
ОСТОРОЖНО!
Убедитесь, что трубопроводы подачи воздуха и отвода продуктов сгорания свободны от сторонних предметов и не имеют неплотностей.
Для подключения раздельной системы используйте только одно из двух отверстий для подачи воздуха. Ослабьте винт, демонтируйте заглушку, установите вставку воздухозаборника и закрепите комплектным винтом.
Для того, что бы купить отопительный газовый котел Ariston Egis Plus 24 cf в Минске, Гродно, Витебске, Бресте, Могилеве, Гомеле и других городах Беларуси, перейдите в раздел "где купить".
ariston-gaz.by
ariston-gaz.by
Газовые котлы Ariston Egis Plus 24 CF, описание и характеристика
Настенные газовые двухконтурные котлы Ariston Egis Plus 24 CF оснащены битермическим теплообменником, имеющим защитное покрытие и декоративную пластиковую крышку, позволяющую сделать скрытое подключение трубопроводов. Итальянские газовые котлы Ariston зарекомендовали себя как простые, недорогие, многофункциональные, но в тоже время надежные котлы Egis Plus. Не маловажными являются такие особенности данного газового котла, как компактные размеры и хорошая экономия в газопотреблении. Настенные газовые котлы Egis Plus выбирают те, кто привык к простоте, надежности и комфорту.
• Настенный, двухконтурный
• Работа на природном и сжиженном газе
• Открытая камера сгорания
• Минимальная полезная мощность 11.2 кВт
• Максимальная полезная мощность 25.8 кВт
• КПД 93 %
• Максимальный расход природного газа 2.73 м3/час
• Максимальный расход сжиженного газа 1.89 кг/час
• Емкость расширительного бака 8 л
• Диаметр дымохода 60/100 мм
• Напряжение сети 220 В
• Потребляемая мощность 120 Вт
• Уровень шума 30 Дб
• Первичный теплообменник медный
• Вторичный теплообменник из нержавеющей стали
• Максимальное давление в системе 3 бар
• Циркуляционный насос Wilo
• Использование антифриза не рекомендуется
• Отапливаемая площадь до 250 м2
• Отапливаемый объем до 700 м3
• Минимальная температура системы отопления 35 C
• Максимальная температура системы отопления 85 C
• Максимальная температура горячей воды 85 C
• Минимальная температура горячей воды 35 C
• Производительность ГВС при температуре =25C 13.6 л
• Режим зима/лето
• Высота 770 мм
• Ширина 400 мм
• Глубина 315 мм
• Вес 30 кг
• Подача воды в систему 1/2"
• Выход горячей воды 1/2"
• Подача в систему отопления 3/4"
• Возврат из системы отопления 3/4"
• Подача газа 3/4"
belmingaz.by
| Торговая марка | ||
| Код | 3300413 | |
| Серия | EGIS PLUS | |
| Название | EGIS PLUS 24 FF | |
| Статус | Снят с пр-ва | |
| Основные характеристики | ||
| Продукт | Котел | |
| Тип | Традиционный | |
| Способ нагрева | Газовый | |
| Способ монтажа | Настенный | |
| Способ установки | Вертикальный | |
| Тип газа | Природный газ | |
| Конструкция | ||
| Камера сгорания | Закрытая | |
| Отвод продуктов сгорания | Принудительное дымоудаление | |
| Количество контуров | 2 | |
| Количество теплообменников | 2 | |
| Расширительный бак | Да | |
| Встроенный бойлер | Нет | |
| Вентилятор | Да | |
| Циркуляционный насос | Да | |
| 3-х ходовой клапан | Да | |
| Встроенный Wi-Fi | Нет | |
| Энергетические характеристики | ||
| Номинальная тепловая мощность для контура отопления, не более/не менее (Hi) | кВт | 25,8/11 |
| Номинальная тепловая мощность для контура отопления, не более/не менее (Hs) | кВт | 28,7/12,2 |
| Тепловая мощность на выходе (режим отопления), макс./мин. | кВт | 24,2/9,8 |
| КПД сгорания топлива (по замеру на выходе продуктов сгорания), Hi/Hs | % | 94,5 |
| Класс по КПД (директива 92/42/EEC) | *** | |
| Максимальные потери тепла через корпус при ΔT = 50 °C | % | 0.4 |
| Потери тепла через дымоход при включенной горелке | % | 5.5 |
| Потери тепла через дымоход при отключенной горелке | % | 0.4 |
| Выбросы | ||
| Остаточный напор вентилятора | Па | 100 |
| Клас по NOx | 3 | |
| Температура продуктов сгорания (G20) | °C | 105 |
| Содержание CO2 (G20) | % | 6,5 |
| Содержание CO (0% O2) | млн-1 | 50 |
| Содержание O2 (G20) | % | 8,8 |
| Количество продуктов сгорания (G20) | м3/ч | 56,80 |
| Избыток воздуха | % | 72 |
| Отопление | ||
| Давление в расширительном баке | бар | 1 |
| Максимальное давление в контуре отопления | бар | 3 |
| Объем расширительного бака | л | 8 |
| Температура воды в контуре отопления (не менее/не более) | °C | 35/85 |
| ГВС | ||
| Температура воды в контуре ГВС (не менее/не более) | °C | 36/60 |
| Расход воды в контуре ГВС (∆Т=25°С) | л/мин | 13,60 |
| Расход воды в контуре ГВС (∆Т=35°С) | л/мин | 9,70 |
| Класс комфорта по ГВС (EN13203) | ** | |
| Расход воды в контуре ГВС, не менее | л/мин | 1,70 |
| Давление в контуре ГВС, не более | бар | 7 |
| Электрические характеристики | ||
| Напряжение | В | 230 |
| Потребляемая мощность | Вт | 106 |
| Минимально допустимая температура в помещении | °C | +5 |
| Класс защиты | IP | IPX5D |
| Электропитание | Кабель питания без вилки | |
| Длина электрического кабеля | м | 1.5 |
| Давление и расход газа | ||
| Максимальное потребление газа в режиме отопления (G20) | м3/ч | 2,73 |
| Максимальное потребление газа в режиме отопления (G30) | кг/ч | 2,03 |
| Максимальное потребление газа в режиме отопления (G31) | кг/ч | 2,00 |
| Дымоудаление и воздухоподача | ||
| Тип системы дымоудаления | C12-C22-C32-C42-C52-C62-C82- B22-B22p-B32 | |
| Диаметр дымоотвода | мм | 60/100 |
| Максимальная длина (Ø60/100) | м | 4 |
| Максимальная длина (Ø80/125) | м | 11 |
| Максимальная длина (Ø80/80) | м | 44 |
| Подключения | ||
| Вход газа | " | 3/4 |
| Вход холодной воды | " | 1/2 |
| Выход горячей воды | " | 1/2 |
| Подающая линия контура отопления | " | 3/4 |
| Обратная линия контура отопления | " | 3/4 |
| Размеры и вес | ||
| Высота | мм | 770 |
| Ширина | мм | 400 |
| Глубина | мм | 315 |
| Вес | кг | 30 |
| Дополнительная информация | ||
| Гарантия | г | 2 |
| Страна | Италия | |
| EAN | 5414849184756 | |
ru.ariston-pro.com
