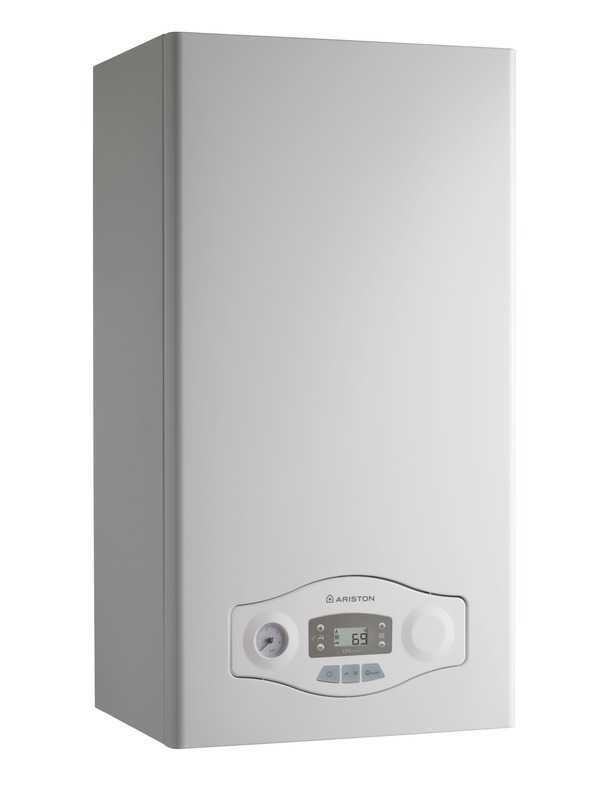

Газовый котел Ariston EGIS PLUS 24 FF
Мощность 24 кВт, площадь до 240 м2, двухконтурный, турбированный, настенный. Скидочная карта 2%
ОБЗОР ГАЗОВОГО КОТЛА Ariston egis plus 24 ff (25 ФОТО)
(25 ФОТО) Обзор газового навесного двухконтурного котла с закрытой камерой сгоранияAriston EGIS PLUS 24 FF

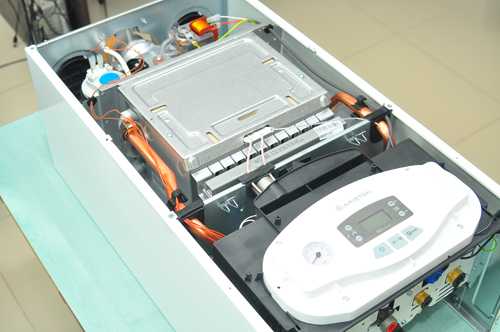

Полный и детальный обзор составных узлов газового котла, описание отдельных деталей, изучение узлов подключения.
.
Краткое описание газового котла Ariston Egis Plus 24 ff (аристон эгис плюс 24 фф)
Egis Plus – бюджетная серия газовых котлов для рынка Беларуси.
24 кВт –мощность котла которая позволит обогреть площадь до 240 м2.
FF – котел снабжен закрытой камерой сгорания, модель является турбированной.
Газовый котел Ariston Egis Plus 24 FF хорошо зарекомендовал себя при использовании в частных жилых и в многоэтажных домах (при использовании адаптера на разделенное дымоудаление). Эгис Плюс 24 фф отлично работает, как в абсолютно новой системе отопления, так и в старых системах с чугунными радиаторами, когда ваш газовый котел идет под замену.
Ariston Egis Plus 24 FF – это двухконтурный газовый котел с разделенным теплообменником. Одни теплообменник выполнен из меди и предназначен для отопления, второй теплообменник выполнен из высококачественной стали и предназначен только дна нагрева контура гвс. Переключение между теплообменниками осуществляет трехходовой клапан, как и у всех газовых котлов, что бы в летний период он не вышел из строя рекомендуется кратковременное включение контура отопления.
Газового котла Ariston Egis Plus 24 FF по гвс хватает на 2 точки водоразбора, т.е. вы одновременно можете использовать горячую воду на кухне и смело принимать душ в ванной комнате.
Ariston Egis Plus 24 FF – газовый отопительный котел мощностью 24 кВт способен обеспечить теплом помещение общей площадью до 240м2, но благодаря модулируемой горелке котел может работать и с помещениями площадью в 50 м2.
Ariston Egis Plus 24 FF – производится только в Италии и по праву считается одним из лучших итальянских котлов.
Ariston Egis Plus 24 ff (Аристон Эгис Плюс 24 фф)
Настенный газовый двухконтурный котел эконом-класса
ЭНЕРГОЭФФЕКТИВНОСТЬ
• Высокая эффективность до 93,8%;
ДИЗАЙН И ТЕХНОЛОГИИ
• Жидкокристаллический дисплей с подсветкой для простой настройки всех параметров, визуализации и записи кодов ошибок;
• Кнопочное управление;
• Возможно подключение солнечного коллектора с естественной циркуляцией с применением термостатического смесительного клапана;
• Встроенный циркуляционныйнасос
КОМФОРТ
• Возможность программирования нагрева на неделю благодаря совместимости с двухпозиционным (вкл/выкл) устройствами терморегулирования.
КАЧЕСТВО
• Котел создан с применением лучших возможных материалов: первичный теплообменник из высококачественной меди с защитным покрытием, вторичный теплообменник из нержавеющей стали для гарантии высокой прочности и продолжительного срока службы;
• Встроенные фильтры в контурах отопления, ГВС и подпитки для защиты котла от примесей в воде;
• Защита от блокировки циркуляционного насоса;
• Защита котла и системы отопления от замерзания;
• Котел адаптирован для Беларуси – работает при пониженном входном давлении газа (до 5 мбар), низком давлении и расходе воды, устойчив к перепадам напряжения и низким уличным температурам (до -52оС).

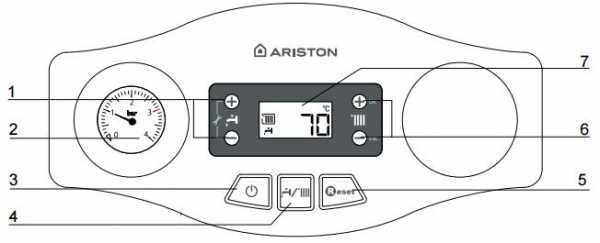

Условные обозначения:
1. Кнопки +/- регуляции температуры БГВ (а)
3. Кнопка ВКЛ./ВЫКЛ.
4. Кнопка MODE – выбор рабочего режима
(летний / зимний)
5. Кнопка RESET (Сброс)
6. Кнопки +/- регуляции температуры отопления (b)
7. Дисплей
(а) – Нажав одновременно кнопки, открывается доступ к параметрам настройки, регуляции, диагностики
(b) – Нажав одновременно кнопки, изменяются и сохраняются в памяти настройки параметров.
Условные обозначения:
Цифры-индикаторы:
– заданная температура
– Настройка меню
Сигнализация кодов сбоя
Запрос нажатия кнопки Reset (блокировка колонки)
Необходима техническая помощь
Сигнализация наличия пламени
Заданный режим отопления
Заданный режим отопления
Запрос отопления активирован
Заданный режим БГВ
Режим против обледенения активирован

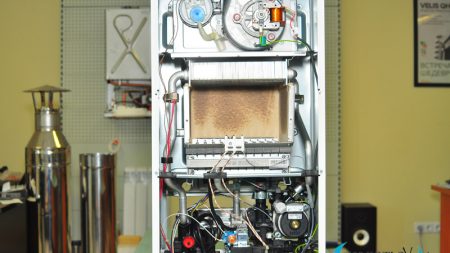

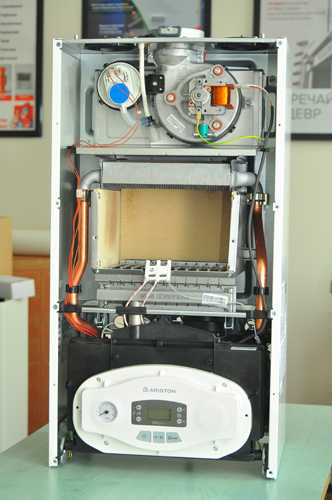

Обозначение
1. Патрубок выхода продуктов сгорания
2. Прессостат
3. Конденсатосборник
4. Первичный теплообменник
6. Датчик температуры на подаче в контур отопления

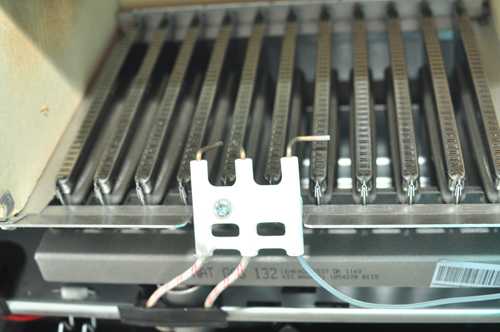

7. Горелка
8. Электроды розжига
9. Газовый клапан
10. Устройство розжига
12. Предохранительный клапан контура отопления (3 бара)
13. Вторичный теплообменник
14. Сливной кран
15. Датчик расхода в контуре ГВС
16. Кран подпитки
17. Фильтр контура отопления
18. Циркуляционный насос с воздухоотводчиком
19. Реле мин. Давления
20. Датчик температуры на возврате из контура отопления
21. Привод трехходового клапана
22. Электрод контроля пламени
23. Теплоизоляционная панель камеры сгорания из
24. Камера сгорания

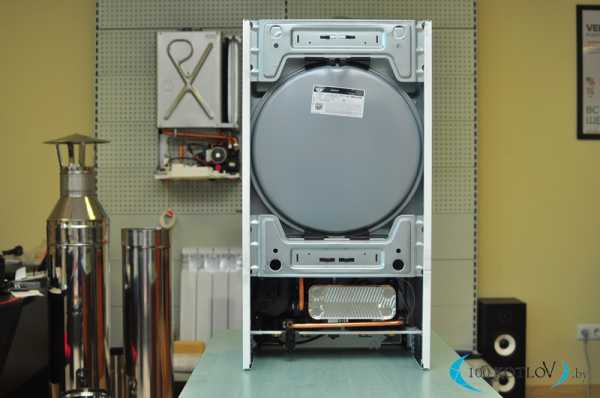

25. Расширительный бак
26. Вентилятор
27. Точка анализа продуктов сгорания
Размеры
A. Патрубок подачи в контур отопления
B. Патрубок подачи в контур ГВС
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления
Минимальные расстояния
Для легкого доступа к котлу при техническом обслуживании
следует обеспечить соответствующие минимально допустимые
расстояния (свободное пространство) от корпуса котла до
близлежащих предметов и поверхностей.
нормами и правилами, а также в соответствии с требованиями
производителя.
При установке обязательно используйте уровень, котел должен
находиться в строго горизонтальном положении.

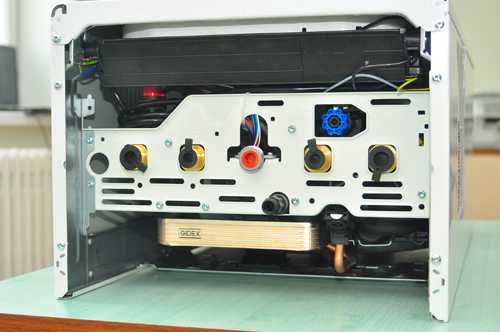

A. Патрубок подачи в контур отопления
B. Патрубок подачи в контур ГВС
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления
F. Трубка слива предохранительного клапана
G. Кран подпитки
H. Сливной кран
Перед установкой
Котел предназначен для нагрева воды до температуры ниже точки кипения, его следует подключить к контурам отопления и горячего водоснабжения (ГВС), которые должны соответствовать техническим характеристикам котла.
? Тщательно промойте трубопроводы контура отопления и ГВС, чтобы удалить все загрязнения, которые могут нарушить работу котла.
? Убедитесь, что тип используемого газа подходит для данного котла (см. заводскую табличку и информацию на упаковке).
? Убедитесь, что газоходы свободны от сторонних предметов и к ним не подсоединены другие котлы или водонагреватели, за исключением случаев, когда дымоход специально предна¬значен для нескольких котлов в соответствии с действующими нормативами.
? Если котел подключается к уже имеющемуся, убедитесь в его чистоте и отсутствии мусора, т.к. это может привести к затруднению удаления продуктов сгорания и/или притоку воздуха, необходимого для горения.
? Не допускается эксплуатация котла при наличии дымохода/воздуховода не соответствующих нормативным требованиям и требованиям производителя.
Котлы типа C, с герметичной (закрытой) камерой сгорания и подачей воздуха извне помещения не налагают ограничений на вентиляцию и размеры помещения, в котором их устанавливают.
Чтобы обеспечить нормальную работу котла, в помещении, где он установлен, должна быть выдержана минимальная рабочая температура (+5оС), а также следует обеспечить защиту котла от атмосферных воздействий.
Котел следует монтировать на прочной, несущей стене, выполненной из негорючего материала, способной выдержать его вес.
При определении места установки котла следует выдерживать минимальные расстояния от корпуса котла до близлежащих поверхностей, для доступа к элементам при техническом обслуживании.
Котел допускает установку типа B (подача воздуха из помещения) и типа C (подача воздуха снаружи).
Во избежание попадания продуктов сгорания в систему воздуховодов тщательно выполните монтаж уплотнений в соответствии с данным руководством.
Установку системы отвода продуктов сгорания производите осторожно, чтобы не нарушить уплот¬нения и не допустить попадание продуктов сгорания в воздуховод.
Горизонтальные участки трубопроводов должны иметь уклон не менее 3 %, для предотвращения скопления конденсата.
Установка по типу B допускается в помещениях с надлежащей вентиляцией и подачей воздуха, в соответствии с действующими нормами и правилами. В помещениях, в которых возможно присутствие коррозионно-активных паров в воздухе (например, прачечные, парикмахерские, гальваноучастки и т.д.) следует исполь¬зовать только установку типа C (с подачей воздуха извне помещения). Это обеспечивает защиту котла от коррозии.
Дымоход не должен соприкасаться или проходить в непосредственной близости от легковоспламеняемых материалов, а также проходить через конструкции здания, изготовленные с использованием легковоспламеняемых материалов. Соединение должно быть выполнено так, чтобы обеспечить защиту от попадания конденсата в котел.
При замене старого котла также следует заменить элементы системы вентиляции и отвода продуктов сгорания.

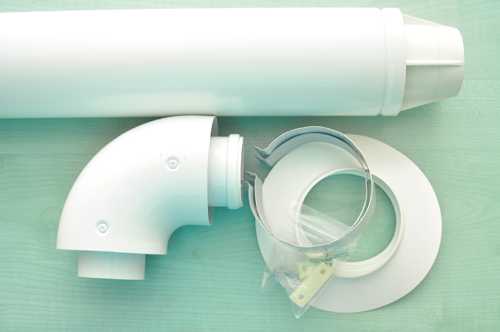

Подключение дымохода/воздуховода
? коаксиальная система (по типу «труба в трубе»), предназначенная для подачи воздуха и отвода продуктов сгорания;
? раздельная система для отвода продуктов сгорания и подачи воздуха снаружи помещения;
? одноканальный дымоход для удаления продуктов сгорания, подача воздуха осуществляется из помещения.
В соединении котла с дымоходом/воздуховодом разрешается использовать только материалы и компоненты, стойкие к воздействию конденсата. Сведения о длинах и ориентации соединительных элементов см. в таблице «Типы и длины трубопроводов подачи воздуха и отвода продуктов сгорания».
Комплекты принадлежностей для подключения дымохода/воздуховода в комплект поставки котла не входят, подлежат заказу для конкретного типа соединения.
Все котлы рассчитаны на подачу воздуха и отвод продуктов сгорания через коаксиальную систему диаметром 60/100 мм или раздельную систему диаметрами 80/80.
В случае потерь давления в трубопроводах, при выборе размеров дымохода/воздуховода следует учитывать дополнительное аэродинамическое сопротивление (см. каталог принадлежностей для дымоходов/воздуховодов).
Порядок расчета, эквивалентные длины и варианты установки см. в каталоге принадлежностей для дымоходов/воздуховодов.
ОСТОРОЖНО!
Убедитесь, что трубопроводы подачи воздуха и отвода продуктов сгорания свободны от сторонних предметов и не имеют неплотностей.
Для подключения раздельной системы используйте только одно из двух отверстий для подачи воздуха. Ослабьте винт, демонтируйте заглушку, установите вставку воздухозаборника и закрепите комплектным винтом.
Одна из популярных моделей газовый котел Аристон – это модель Egis Plus 24 ff мощностью 24 кВт. Данный котел двухконтурный, турбирванный с закрытой камерой сгорания для системы отопления и водоснабжения. Котлы Ariston – это итальянская марка, которая одна из не многих до сих пор производит свои котлы в Италии. Модель Egis Plus 24 в газовых котлах Аристон появилась в серийное производство в 2010 г. Высокая производительность по ГВС, модулируемая горелка, гарантия и сервисное обслуживание по всей стране, сделало этот котел одним из самых популярных. Начиная с 2015 г. Компания 100 kotlov.by реализовала по всей стране более 186 данных котлов. В комплекте с котлами Ariston Egis Plus 24 ff кВт вы можете приобрести: стабилизатор напряжения, фильтра отопления и фильтра ГВС, а также полную спецификацию к вашему дому по низким ценам.
В офисе нашей компании вы можете узнать цену, сравнить цены, купить двухконтурный газовый котел Ariston Egis Plus 24 ff ( Аристон Эгис Плюс 24 фф ), а так же получить полную консультацию по итальянскому газовому двухконтурному турбированному котлу с закрытой камерой сгорания Ariston Egis Plus 24 ff ( Аристон Эгис Плюс 24 фф ) абсолютно бесплатно.
Наши специалисты помогут подобрать вам именно то отопительное оборудование, которое будет экономично в работе и комфортно в использовании.
Самовывоз настенного газового котла Ariston Egis Plus 24 ff ( Аристон Эгис Плюс 24 фф ) по адресу г.Минск, ул.Монтажников 9, также вы можете воспользоваться услугой бесплатная доставка навесного газового котла Ariston Egis Plus 24 ff ( Аристон Эгис Плюс 24 фф ) в города Барановичи, Бобруйск, Брест, Витебск, Глубокое, Гомель, Гродно, Жлобин, Иваново, Калинковичи, Кобрин, Лида, Минск, Миоры, Могилев, Несвиж, Ошмяны, Пинск, Полоцк, Поставы, Рогачев, Слоним, Слуцк, Сморгонь и д.р.
100kotlov.by
| N | наименование | код детали | Тип | CF | FF |
|---|---|---|---|---|---|
| 100 | ГОРЕЛКА | ||||
| 101 | ЭЛЕКТРОДЫ РОЗЖИГА ИКОНТРОЛЯ ПЛАМЕНИ | 65104549 | * | * | |
| 103 | ТЕРМОСТАТ ПЕРЕГРЕВА102ºС | 65104500 | * | * | |
| 110 | ПАНЕЛИ ТЕПЛОИЗОЛЯЦИИ (КОМПЛЕКТ) | 65104695 | * | ||
| ПАНЕЛИ ТЕПЛОИЗОЛЯЦИИ (КОМПЛЕКТ) | 65106298 | * | |||
| 111 | ОСНОВНОЙ ТЕПЛООБМЕННИК | 65104247 | * | ||
| ОСНОВНОЙ ТЕПЛООБМЕННИК | 65106297 | * | |||
| 112 | ГОРЕЛКА 13 ФОРСУНОК | 65104220 | * | ||
| ГОРЕЛКА 11ФОРСУНОК | 65106294 | * | |||
| 113 | ГАЗОВЫЙ КОЛЛЕКТОР 13 ФОРСУНОК. D:0.76 | 65104223 | LPG | * | |
| ГАЗОВЫЙ КОЛЛЕКТОР 11 ФОРСУНОК. D:0.80 | 65106605 | LPG | * | ||
| ГАЗОВЫЙ КОЛЛЕКТОР 13 ФОРСУНОК. D:1.25 | 65104302 | MET | * | ||
| ГАЗОВЫЙ КОЛЛЕКТОР 11 ФОРСУНОК. D:1.32 | 65106302 | MET | * | ||
| 160 | ЗАЖИМ ТЕРМОСТАТА ПЕРЕГРЕВА | 61010050 | * | * | |
| 200 | ГАЗОВАЯ ГРУППА | ||||
| 201 | ГАЗОВЫЙ КЛАПАН | 65104254 | * | * | |
| 204 | БЛОК РОЗЖИГА NAC | 65104653 | * | * | |
| 214 | ТРУБКА (ГАЗОВЫЙ КЛАПАН/ГОРЕЛКА) | 65104230 | * | * | |
| 216 | УПЛОТНЕНИЕ | 60000624 | * | * | |
| 217 | РЕЗЬБОВОЕ ПРИСОЕДИНЕНИЕ 3/4 | 65104326 | * | * | |
| 218 | РЕЗЬБОВОЕ ПРИСОЕДИНЕНИЕ 1/2 | 65104327 | * | * | |
| 250 | ГАЗОВАЯ ТРУБКА | 65104251 | * | * | |
| 251 | СИЛИКОНОВАЯ ТРУБКА | 65104296 | * | ||
| 270 | ПРОКЛАДКА IP44 NAC 504 | 574279 | * | * | |
| 281 | O-КОЛЬЦО 22,22X2,62 | 65104304 | * | * | |
| 283 | O-КОЛЬЦО 17,17X1,78 | 65104303 | * | * | |
| 300 | ВЕНТИЛЯТОР В СБОРЕ | * | * | ||
| 301 | ДАТЧИК ТЯГИ 75-65 C | 999539 | * | ||
| 302 | ПНЕВМОРЕЛЕ 50 PA | 65104671 | * | ||
| 303 | ВЕНТИЛЯТОР | 65104357 | * | ||
| 310 | КОЛЛЕКТОР ПОДКЛЮЧЕНИЯ К ГАЗОХОДУ | 65105393 | * | ||
| 311 | ЗАГЛУШКИ ОТВЕРСТИЙ ПНЕВМОРЕЛЕ | 573329 | * | ||
| 312 | ЗАГЛУШКИ ОТВЕРСТИЙ ЗАБОРА ПРОБ ДЫМА | 65104295 | * | ||
| 313 | СТАБИЛИЗАТОР ТЯГИ 24CF | 65104218 | * | ||
| 314 | ВЕРХНЯЯ КРЫШКА КАМЕРЫ СГОРАНИЯ 24 FF | 65106295 | * | ||
| 315 | КОНДЕНСАТООТВОДЧИК | 65104623 | * | ||
| 316 | ПРОКЛАДКА ВЕНИТЛЯТОРА (ТЕПЛОИЗОЛЯЦИЯ) | 65104305 | * | ||
| 317 | КРОНШТЕЙН КРЕПЛЕНИЯ ПНЕВМОРЕЛЕ | 65104378 | * | ||
| 318 | ТРУБКА ВЕНТУРИ 24FF | 65106516 | * | ||
| 319 | ДИАФРАГМА Ф 44ММ | 60001598 | * | ||
| 371 | ПРОКЛАДКА | 65104258 | * | ||
| 372 | ПРОКЛАДКА ВЕНТИЛЯТОРА | 65104257 | * | ||
| 373 | ПРОКЛАДКА | 60000317 | * | ||
| 374 | ПРОХОДНАЯ РЕЗИНОВАЯ ШАЙБА ДЛЯ КАБЕЛЯ | 60000716 | * | * | |
| 400 | КОРПУСНЫЕ ДЕТАЛИ | ||||
| 401 | РАСШИРИТЕЛЬНЫЙ БАК | 65104261 | * | * | |
| 410 | ТЕПЛОИЗОЛЯЦИЯ ПАНЕЛИ КАМЕРЫ СГОРАНИЯ | 65104240 | * | ||
| ТЕПЛОИЗОЛЯЦИЯ ПАНЕЛИ КАМЕРЫ СГОРАНИЯ | 65106296 | * | |||
| 411 | СМОТРОВОЕ СТЕКЛО | 65104232 | * | ||
| 412 | ЗАЩЕЛКИ КРЫШКИ КАМЕРЫ СГОРАНИЯ 2 ШТ. | 65104298 | * | ||
| 413 | ЗАГЛУШКА РАЗДЕЛЬНОЙ ПОДАЧИ ВОЗДУХА | 65104249 | * | ||
| 414 | ГЕРМЕТИЧНАЯ КРЫШКА КАМЕРЫ СГОРАНИЯ | 65105678 | * | ||
| 415 | ПАНЕЛЬ КОРПУСА ЛЕВАЯ | 65105676 | * | * | |
| 416 | ПАНЕЛЬ КОРПУСА ПРАВАЯ | 65105677 | * | * | |
| 417 | ПАНЕЛЬ КОРПУСА ПЕРЕДНЯЯ | 60001604 | * | * | |
| 420 | КРЕПЛЕНИЯ РАСШИРИТЕЛЬНОГО БАКА | 65104696 | * | * | |
| 500 | ГРУППА ПОДАЧИ | ||||
| 501 | ГРУППА ПОДАЧИ | 65104312 | * | * | |
| 502 | ДАТЧИК NTC T335D + КЛИПСА 18 | 990686 | * | * | |
| 503 | ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН 3 BAR | 61312668 | * | * | |
| 504 | ДАТЧИК NTC | 65104338 | * | * | |
| 507 | ТЕПЛОООБМЕННИК ГВС 16 ПЛАСТИН | 65104333 | * | * | |
| 512 | ЗАГЛУШКА | 65104445 | * | * | |
| 514 | БАЙПАС | 65104336 | * | * | |
| 515 | ШАЙБА | 60000808 | * | * | |
| 521 | НИЖНЯЯ ПЛАСТИНА ОСНОВАНИЯ | 65104311 | * | * | |
| 550 | ТРУБКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПНА | 65104447 | * | * | |
| 551 | ТРУБКА ПОДАЧИ ОТОПЛЕНИЯ | 65104252 | * | ||
| ТРУБКА ПОДАЧИ ОТОПЛЕНИЯ | 65106309 | * | |||
| 552 | ТРУБКА БАЙПАСА | 65104340 | * | * | |
| 560 | КЛИПСА D:10 | 65104260 | * | * | |
| 561 | КЛИПСА | 61307589 | * | * | |
| 562 | КЛИПСА D=18 | 65104259 | * | * | |
| 563 | КЛИПСА | 65104339 | * | * | |
| 580 | ПЛОСКАЯ ПРОКЛАДКА D: 13.9-10.4-1.5 | 60061853-02 | * | * | |
| 581 | O – КОЛЬЦО 15,88X2,62 | 65104337 | * | * | |
| 582 | ПЛОСКАЯ ПРОКЛАДКА D: 17.86-2.62 | 61308091 | * | * | |
| 583 | O – КОЛЬЦО 15,54X2,62 | 65104325 | * | * | |
| 584 | ПЛОСКАЯ ПРОКЛАДКА D: 11.91-2.62 | 60000850 | * | * | |
| 585 | O-КОЛЬЦО 3,53X17,04 | 65104262 | * | * | |
| 588 | УПЛОТНЕНИЯ ПЛАСТИНЧАТОГО ТЕПЛООБМЕННИКА | 65104334 | * | * | |
| 600 | ГРУППА ВОЗВРАТА | ||||
| 601 | ГРУППА ВОЗВРАТА | 65104335 | * | * | |
| 602 | РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ | 65105090 | * | ||
| 603 | ДАТЧИК NTC T335D + КЛИПСА 18 | 990686 | * | * | |
| 604 | НАСОС 4M 1V | 60001584 | * | * | |
| 605 | МОТОР 3-Х ХОДОВОГО КЛАПАНА | 61302483-01 | * | * | |
| 606 | ДАТЧИК ПРОТОКА ГВС (ГЕРКОН) | 65104323 | * | * | |
| 607 | ДАТЧИК ПРОТОКА ГВС (ТУРБИНКА) | 65104317 | * | * | |
| 610 | 3-Х ХОДОВОЙ КЛАПАН В СБОРЕ(СО ШТОКОМ ) | 60001583 | * | * | |
| 612 | ЗАГЛУШКА | 65104377 | * | * | |
| 613 | ОГРАНИЧИТЕЛЬ ПРОТОКА (KОМПЛЕКT) | 65104318 | * | * | |
| 614 | АВТОМАТИЧЕСКИЙ ВОДУХООТВОД + O-КОЛЬЦО | 65104703 | * | * | |
| 615 | КРАН СЛИВА ТЕПЛОНОСИТЕЛЯ | 60001385 | * | * | |
| 616 | ФИЛЬТР ОТОПЛЕНИЯ | 60001372 | * | * | |
| 617 | ШАЙБА | 60000807 | * | * | |
| 619 | ЗАГЛУШКА ФИЛЬТРА СИСТЕМЫ ПОДПИТКИ | 65105323 | * | * | |
| 620 | КРАН ПОДПИТКИ В СБОРЕ | 65104324 | * | * | |
| 650 | ТРУБКА РАСШИРИТЕЛЬНОГО БАКА | 65104253 | * | * | |
| 651 | ТРУБКА ВОЗВРАТА | 65104265 | * | ||
| ТРУБКА ВОЗВРАТА | 65106308 | * | |||
| 652 | ТРУБКА ВОЗВРАТА ОТОПЛЕНИЯ (К НАСОСУ) | 65104266 | * | * | |
| 660 | КЛИПСА D:10 | 65104260 | * | * | |
| 661 | КЛИПСА | 65104332 | * | * | |
| 662 | КЛИПСА | 61307589 | * | * | |
| 663 | FORCHETTA ATTACCO RAPIDO | 65104704 | * | * | |
| 664 | КЛИПСА | 65104322 | * | ||
| 665 | КЛИПСА | 65104331 | * | * | |
| 666 | КЛИПСА | 60000309 | * | * | |
| 667 | КЛИПСА | 65100680 | * | * | |
| 668 | КЛИПСА | 65104316 | * | * | |
| 669 | КЛИПСА | 65104339 | * | * | |
| 680 | ПРОКЛАДКА 3/8” | 573521 | * | * | |
| 681 | O-КОЛЬЦО 9,19X2,62 | 65104313 | * | * | |
| 682 | O-КОЛЬЦО 3,53X17,04 | 65104262 | * | * | |
| 683 | O-КОЛЬЦО 23,47X2,62 | 65104315 | * | * | |
| 684 | O-КОЛЬЦО | 65104705 | * | * | |
| 685 | O-КОЛЬЦО 1,78X8,74 | 65104329 | * | * | |
| 686 | O-КОЛЬЦО 15,54X2,62 | 65104325 | * | * | |
| 687 | ПЛОСКАЯ ПРОКЛАДКА D: 5.7-1.9 | 61009834-10 | * | * | |
| 688 | O-КОЛЬЦО 21,89X2,62 | 65104320 | * | * | |
| 689 | O-КОЛЬЦО 17,17X1,78 | 65104303 | * | * | |
| 690 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО D: 8.9-2.7 | 61009834-14 | * | * | |
| 691 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО D: 17.86-2.62 | 61308091 | * | * | |
| 800 | ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ | ||||
| 801 | ПРЕДОХРАНИТЕЛЬ 250V 2A | 61003456 | * | * | |
| 806 | ЗАЩЕЛКА ПАНЕЛИ УПРАВЛЕНИЯ | 65104228 | * | * | |
| 809 | КРЫШКА РАЗЪЕМА ДЛЯ ПРОГРАММИРОВАНИЯ | 65104294 | * | * | |
| 814 | ПАНЕЛЬ УПРАВЛЕНИЯ (КОРПУС) | 65104300 | * | * | |
| 815 | ОСНОВНАЯ ПЛАТА | 60001605 | * | * | |
| 816 | ПЛАТА ДИСПЛЕЯ | 60001606 | * | * | |
| 818 | КНОПКА | 60001607 | * | * | |
| 824 | КРЫШКА ПАНЕЛИ УПРАВЛЕНИЯ (ЗАДНЯЯ) | 65104293 | * | * | |
| 825 | МАНОМЕТР | 65104234 | * | * | |
| 851 | ПАЕНЛЬ УПРАВЛЕНИЯ (В СБОРЕ) | 60001608 | * | * | |
| 855 | КАБЕЛЬНЫЙ ЗАЖИМ | 571562 | * | * | |
| 856 | КАБЕЛЬНЫЙ ЗАЖИМ | 65103377 | * | * | |
| 880 | ПРОВОД ЗАЗЕМЛЕНИЯ | 65104286 | * | * | |
| ШЛЕЙФ ДИСПЛЕЯ | 60000746 | / CN02 | * | * | |
| КАБЕЛЬ ВЕНТИЛЯТОРА | 65107270 | / CN03 | * | ||
| КАБЕЛЬ ГАЗОВАОГО КЛАПАНА | 60000840 | / CN04 | * | * | |
| КАБЕЛЬ ДАТЧИК КОНТРОЛЧЯ ПЛАМЕНИ | 65104518 | / CN05 | * | * | |
| КАБЕЛЬ 3-Х ХОДОВОГО КЛАПАНА | 65104523 | / CN09 | * | * | |
| КАБЕЛЬ НАСОСА 1 СКОРОСТЬ | 65105081 | / CN10 | * | * | |
| КАБЕЛЬ ДАТЧИКА ТЯГИ | 60000813 | / CN14 | * | * | |
| КАБЕЛЬ ПИТАНИЯ 240V | 60000993 | / CN20 | * | * | |
| КАБЕЛЬ ДАТЧИКА ТЕМПЕРАТУРЫ И ПНЕВМОРЕЛЕ | 60000814 | / CN22 | * | * | |
| КАБЕЛЬ ДАТЧИКА ТЕМПЕРАТУРЫ И ТЕРМОСТАТА | 65104708 | / CN22 | * | ||
| КАБЕЛЬ КОМНАТНОГО ТЕРМОСТАТА | 60001253 | / CN25 | * | * | |
| 900 | КОМПОНЕНТЫ ДЛЯ МОНТАЖА | ||||
| 903 | КРАН ПОДКЛЮЧЕНИЯ ВЫХОДА ГОРЯЧЕЙ ВОДЫ | 60000891 | * | * | |
| 904 | ГАЗОВЫЙ КРАН | 60000898 | * | * | |
| 905 | КРАН ПОДКЛЮЧЕНИЯ ХОЛ. ВОДЫ | 60000895 | * | * | |
| 906 | КРАНЫ ПОДКЛЮЧЕНИЯ ОТОПЛЕНИЯ | 60000885 | * | * | |
| 910 | НАСТЕННЫЙ КРОНШТЕЙН | 60000625 | * | * | |
| 917 | ПЛОСКАЯ ПРОКЛАДКА D: 24-17-1.5 | 60061855-19 | * | * | |
| 939 | ПЛОСКАЯ ПРОКЛАДКА D: 16.5-11-1.5 | 60061854-14 | * | * | |
| 5000 | АКСЕССУАРЫ | ||||
| 5001 | КОМПЛЕКТ РАБОТЫ НА СЖИЖЕННОМ ГАЗЕ | 65106690 | * | * | |
| 5002 | КОМПЛЕКТ РАБОТЫ НА ПРИРОДНОМ ГАЗЕ | 65106691 | * | * |
www.climatik.su
Сравнение котлов Ariston Cares X 24 ff и Egis Plus 24 ff
В прошлый раз мы делали обзор газового котла Ariston Cares X 24 FF и обещали сделать сравнение с моделью Egis Plus 24 FF.
Предлагаем вашему вниманию сравнение двух газовых котлов Ariston Cares 24 FF и Ariston Egis plus 24 FF.
Оба котла являются двухконтурными, турбированными, с разделенным теплообменником. Давайте сравним котлы внешне, по фото сравним отличие между двумя моделями и сравним параметрамы исходя из таблицы с техническими характеристиками.

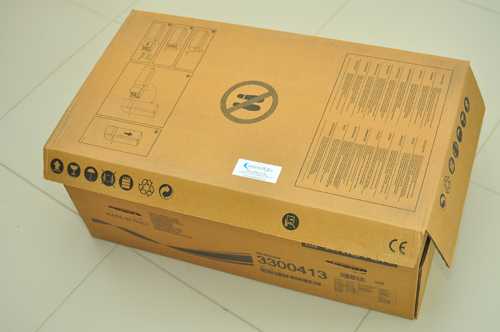

Начнем с первого, это упаковка. Картон, без пенапласта, упакован надежно.
Внешний вид отличается, приятная темная панель управления хорошо выделяется на белом цвете.

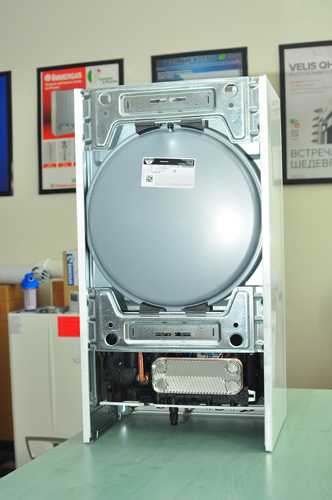

Сзади все осталось по прежнему, открытая панель с 8 литровом расширительным баком.
Сзади все осталось по-прежнему, открытая панель с 8 литровом расширительным баком.

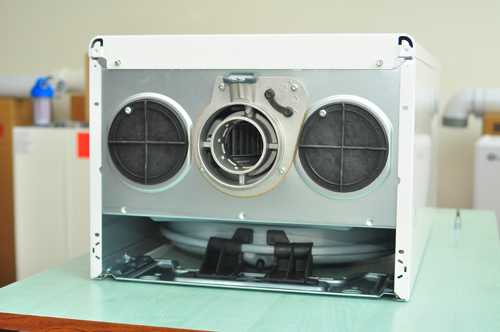

По подключениям все осталось без изменения.
У Карекса 24 на панели разу видим отсутствие манометра, он установлен внизу котла, изменилось также и расположение кнопок.

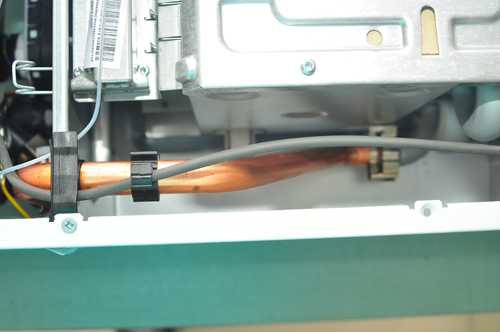

После снятия крышки на первый взгляд все осталось без изменений.
Но это только на первый взгляд, основное отличие в теплообменнике. У котла Cares он выполнен из алюминия, а у котла Egis Plus теплообменник был из меди.
Циркуляционный насос Wilo установлен у обоих котлов.
Вторичные теплообмениники выполнены из нержавейки.
| Ariston | модель | CARES X 24 FF NG | EGIS PLUS 24 FF |
 |
 |
||
| Давление и расход газа | |||
| Максимальное потребление газа в режиме отопления (G20) | м3/ч | 2,73 | 2,73 |
| Энергетические характеристики | |||
| Мощность | кВт | 24 | 24 |
| Тепловая мощность на выходе (режим отопления), макс./мин. | кВт | 24,0/9,5 | 24,2/9,8 |
| Класс по КПД (директива 92/42/EEC) | *** | *** | |
| Отопление | |||
| Давление в расширительном баке | бар | 1 | 1 |
| Максимальное давление в контуре отопления | бар | 3 | 3 |
| Объем расширительного бака | л | 8 | 8 |
| Температура воды в контуре отопления (не менее/не более) | °C | 35/82 | 35/85 |
| ГВС | |||
| Температура воды в контуре ГВС (не менее/не более) | °C | 36/60 | 36/60 |
| Расход воды в контуре ГВС (?Т=25°С) | л/мин | 13,5 | 13,6 |
| Расход воды в контуре ГВС (?Т=35°С) | л/мин | 9,6 | 9,7 |
| Класс комфорта по ГВС (EN13203) | ** | ** | |
| Расход воды в контуре ГВС, не менее | л/мин | – | 1,7 |
| Давление в контуре ГВС, не более | бар | 7 | 7 |
| Электрические характеристики | |||
| Потребляемая мощность | Вт | 112 | 106 |
| Напряжение | В | 230/50 | 230/50 |
| Класс защиты | IP | IPX5D | IPX5D |
По характеристикам видно, что показатели отличаются, не сильно, но отличаются в пользу предыдущей модели Egis Plus 24 FF. Например расход воды в контуре ГВС (?Т=25°С) у котла Ariston Cares X 24 FF 13,5 л/мин, а у Egis Plus 24 FF 13,6 л/мин, ощутить конечно же преимущество в 0.1 л/мин не возможно.
КПД сгорания топлива (по замеру на выходе продуктов сгорания) у Cares X 24 FF 93,7%, а у Egis Plus 24 FF 94,5%.
Какой можно сделать вывод:
Котлы внешне практически не отличаются, есть характеристики, которые у Эгиса будут выше, но как-то существенно оказать влияние на работу они не смогут.
Что можно сказать в защиту нового котла Cares X 24 FF.
CARES X совместимой с Ariston Net, разработанный и изготовленный компанией Ariston для совместного использования в системах отопления и водоснабжения. Ariston Net позволяет дистанционно включать и выключать котел, контролировать температуру отопления и горячего водоснабжения в любом месте и в любое время со смартфона или ПК. Система позволяет постоянно контролировать потребление энергии, чтобы обеспечить максимальную экономию газа. Он также уведомляет в режиме реального времени о неисправностях котла. Для котла эконом-класса данная функция будет очень кстати.
ЭНЕРГОЭФФЕКТИВНОСТЬ
• Высокая эффективность до 93,8%;
ДИЗАЙН И ТЕХНОЛОГИИ
• Жидкокристаллический дисплей с подсветкой для простой настройки всех параметров, визуализации и записи кодов ошибок;
• Кнопочное управление;
• Возможно подключение солнечного коллектора с естественной циркуляцией с применением термостатического смесительного клапана;
• Встроенный циркуляционный насос
КОМФОРТ
• Возможность программирования нагрева на неделю благодаря совместимости с двухпозиционным (вкл/выкл) устройствами терморегулирования.
• Вторичный теплообменник из нержавеющей стали для производства до 13,6 л/мин горячей воды санитарного назначения;
КАЧЕСТВО
• Контроль качества на каждом этапе производства;
• Котел создан с применением лучших возможных материалов:
• Первичный теплообменник из высококачественного алюминия, высокая коррозионная стойкость и эффективность, вторичный теплообменник из нержавеющей стали для гарантии высокой прочности и продолжительного срока службы;
• Встроенные фильтры в контурах отопления, ГВС и подпитки для защиты котла от примесей в воде;
• Защита от блокировки циркуляционного насоса;
• Защита котла и системы отопления от замерзания;
• Котел адаптирован для Беларуси – работает при пониженном входном давлении газа (до 5 мбар), воды, устойчив к перепадам напряжения и низким уличным температурам (до -52оС).
• Реле давления обеспечивает дополнительный контроль давления теплоносителя
Вывод: Модель Cares X уже набирает свою популярность среди покупателей белорусского рынка. Благодаря своим инновациям котел по качеству не уступает своему предшественнику, а по некоторым позициям и превосходит. Сохранив такие критерии, как цена-качество, Ariston Cares X легко составит конкуренцию даже именитым брендам.
100kotlov.by
| Тип отопительного котла | газовый |
| Число контуров | двухконтурный |
| Минимальная мощность обогрева | 9.8 кВт |
| Максимальная мощность обогрева | 24.2 кВт |
| КПД | 94.5 % |
| Способ установки | настенный |
| Тип горелки | газовая |
| Камера сгорания | закрытая |
| Энергонезависимый | Нет |
| Автоподжиг | Есть |
| Модуляция пламени | Есть |
| Бункер в комплекте | Нет |
| Встроенный бойлер | Нет |
| Подключение теплого пола | Нет |
| Нагнетательный вентилятор | Нет |
| Вытяжной вентилятор | Нет |
| Материал первичного теплообменника | медь |
| Минимальная температура горячей воды | 35 °С |
| Минимальная тепловая нагрузка | 11 кВт |
| Максимальная температура горячей воды | 85 °С |
| Производительность горячей воды при t 25°C | 13.6 л/мин |
| Производительность горячей воды при t 35°C | 9.7 л/мин |
| Циркуляционный насос | Есть |
| Напряжение сети | однофазное |
| Варочная панель | Нет |
| Минимальная температура в контуре ГВС | 36 °С |
| Максимальная температура в контуре ГВС | 60 °С |
| Максимальное давление в контуре ГВС | 7 бар |
| Максимальная тепловая нагрузка | 25.8 кВт |
| Номинальное давление газа на входе | 20 мБар |
| Допустимое давление сжиженного газа | 30 мБар |
| Битермический теплообменник | Нет |
| Расширительный бак | Есть |
| Тип газового котла | конвекционный |
| Максимальное давление в контуре отопления | 3 бар |
| Емкость расширительного бака | 8 л |
| Расход сжиженного газа | 2.03 кг/ч |
| Сжиженный газ | Есть |
| Основное топливо | природный газ |
| Природный газ | Есть |
| Расход природного газа | 2.73 куб. м/час |
| Индикация нагрева | Нет |
| Управление системой солнечных коллекторов | Нет |
| Программатор | Нет |
| Дисплей | Есть |
| Комнатный термостат | Нет |
| Пульт ДУ | Нет |
| Индикация включения | Есть |
| Разъем для подключения внешнего управления | Есть |
| Манометр | Есть |
| Автодиагностика | Есть |
| Управление | электронное |
| Датчик уличной температуры | Нет |
| Термометр | Есть |
naobzorah.ru
| Описание | EGIS PLUS 24 FF | Ед. изм. |
| Номинальная тепловая мощность для контура отопления, не более/не менее (Hi) |
25,8 / 11,0 | кВт |
| Номинальная тепловая мощность для контура отопления, не более/не менее (Hs) |
28,7 / 12,2 | кВт |
| Тепловая мощность на выходе (режим отопления), не более/не менее |
24,2 / 9,8 | кВт |
| К.П.Д. сгорания топлива (по замеру на выходе продуктов сгорания), Hi/Hs |
94,5 | % |
| КПД при номинальной мощности (60/80 °C), Hi/Hs | 93,8 / 84,5 | % |
| КПД при мощности 30 % от номинальной (47 °C), Hi/Hs | 93,6 / 84,3 | % |
| КПД на минимальной мощности, Hi/Hs | 89,2 / 80,3 | % |
| Класс по К.П.Д. (директива 92/42/EEC) | **** | |
| Классификация по Sedbuk | D | |
| Максимальное потери тепла через корпус при ΔT = 50 °C | 0,4 | % |
| Потери тепла через дымоход при включенной горелке | 5,5 | % |
| Потери тепла через дымоход при отключенной горелке | 0,4 | % |
| Остаточное давление в контуре | 100 | Па |
| Класс по Nox | 3 | |
| Температура продуктов сгорания (G20) | 105 | °C |
| Содержание СО2 (G20) | 6,5 | % |
| Содержание СО (0 % О2) | 50 | млн-1 |
| Содержание О2 (G20) | 8,8 | % |
| Количество продуктов сгорания, не более (G20) | 56,8 | м3/ч |
| Избыток воздуха | 72 | % |
| Максимальное гидравлическое сопротивление (ΔT=20°C) | 200 | мбар |
| Остаточное давление в контуре | 0,25 | бар |
| Давление в расширительном баке | 1 | бар |
| Максимальное давление в контуре | 3 | бар |
| Объем расширительного бака | 8 | л |
| Температура воды в контуре отопления, не более/не менее | 85 / 35 | °C |
| Температура воды в контуре ГВС, не более/не менее | 60 / 36 | °C |
| Расход в контуре ГВС (через 10 мин при ΔT=30 °C) | 11,3 | л/мин |
| Расход в контуре ГВС при ΔT=25 °C | 13,6 | л/мин |
| Расход в контуре ГВС при ΔT=35 °C | 9,7 | л/мин |
| Класс комфорта по ГВС (EN13203) | *** | |
| Расход воды в контуре ГВС, не менее | 1,7 | л/мин |
| Давление в контуре ГВС, не более | 7 | бар |
| Напряжение и частота | 230/50 | В/Гц |
| Потребляемая мощность | 103 | Вт |
| Класс защиты | +’ 5 | °C |
| Температура воздуха, не менее | X5D | IP |
| Масса | 30 | кг |
| Габариты ВхШхГ | 770х400х315 | мм |
www.pechki52.ru
Ariston Egis Plus 24 FF, настенный газовый котел, двухконтурный, закрытая камера сгорания
В общем газовые настенные, или традиционные котлы, широко используются, на мой взгляд, не в многоэтажках, а в частных домах. Начну с качества оборудования: итальянское оборудование, производящее довольно-таки хорошую технику, которую нельзя сравнить с отечественным. Но разность стоимости отечественного и иностранного не так уж и существенна, хоть и не знаю цен на “наше” оборудование, но могу утверждать, что разница в качестве! Именно об этом котле можно сказать, что экономия около 10% газа, конечно все подумают, что это не так уж и много, но это не единственное преимущество этой модели газового котла, так как имеется ряд преимуществ:во-первых-это дизайн:панель управления с цифровым дисплеем, сама емкость, ее сочетание с интерьером вашего дома, во-вторых-приспособление котла к пониженному давлению газа, низкому давлению и расходу воды. Можно перечислять много преимуществ, но из прочитанного на официальном сайте можно сделать краткие комментарии к функциям этого котла:горелка из нержавеющей стали, способной выдерживать множество включений, мне кажется, что нагревательный элемент вечный! Пластинчатый теплообменник также из нержавеющей стали, спиральный из меди с защитным покрытием. Можно писать описание с любого интернет-магазина, но это не интересно: свои мысли надо выкладывать! Стоимость такого аппарата около 800$ и если есть возможность, то не стоит жалеть средств для самого себя. 3 попытки розжига, время розжига может растягиваться от 1 до 7 минут, возможность обогрева помещения площадью 240м2, объем воды, подогреваемой за одну минуту, около 13-14 литров. Отлично подходит для отопления коттеджа! Сам живу в квартире и меня все устраивает без котла, но на даче до недавнего времени стоял водонагреватель другой марки и недавно решил приобрести, почитав такое подробное описание газового котла на сайте производителя, данный котел! Дом большой, но и котел не маленький:). Потребляет не очень много газа и все-таки намного дешевле обходится содержать газовый котел, чем водонагреватель. Купил в марте, когда было прохладно и иногда приходилось на ночь остаться в холодном доме. За час-два до сна включал котел и выключал.До утра чувствуется тепло и очень быстро разогревается весь дом(площадь 150м2). Покупайте-не пожалеете! Пользуюсь и не могу нарадоваться! Потраченных денег не жалею совсем. Спасибо за внимание, возможно что-то не так написал, но писать старался по-умному из технических характеристик, но в основном из головы брал всю информацию. Не судите строго
www.teplodvor.ru
Обзор газового котла Ariston Egis Plus 24 FF
(25 ФОТО) Обзор газового навесного двухконтурного котла с закрытой камерой сгорания Ariston EGIS PLUS 24 FF
Полный и детальный обзор составных узлов газового котла, описание отдельных деталей, изучение узлов подключения.
В данном обзоре разберем с вами еще один газовый котел от итальянского производителя, посмотрим из чего состоит котел, где производятся его составляющие части.
Посмотрим настоящий ли он итальянец.
Газовый котел Ariston EGIS PLUS 24 FF упакован к картонную коробку, на крышке есть инструкция по его извлечению.
для обзора мы сняли верхнюю крышку упаковки и скажу вам, сделать это было непросто. О том, что упаковка может порваться или произаидет разрыв в местах отверстий для переноски, можете не переживать, картон очень плотно спресован.
“Встречают по одежке”, это именно про Ariston EGIS PLUS 24 FF, упаковка оставила положительные впечатления.
Т.к. наша с вами цель, это котел Ariston EGIS PLUS 24 FF, предлагаю перейти непосредственно к обзору газового котла.
Убираете картонные перегородки и котел можно легко достать даже одному человеку.
Вес котла Ariston EGIS PLUS 24 FF составляет 30 кг.
На мой взгляд внешний вид газового котла Ariston EGIS PLUS 24 FF очень даже привлекательный.
Котел не отличается самыми узкими размерами, но в кухонном помещении впишется без труда.
Глубина котла составляет 31,5 см.
Расшерительный бак у газового котла Ariston EGIS PLUS 24 FF составляет 8л.
Верхняя часть котла. На фото видно, что без проблем можно использовать разделенное дымо удаление.
Не каждый производитель может этим похвастаться.
Выходы подключения воды и газа. В технической документации вы найдете подробное описание данных присоединений.
Снимем верхнюю крышку.
Мы видим, что утепление на стенках и верхней крышке газового котла Ariston EGIS PLUS 24 FF отсутствует.
Это говорит о том, что газовая камера герметично закрыта огнеупорными отражающими пластинами и выход тепла исключен.
Передняя панель с дисплеем, кнопки повышения и понижения небольшого размера, но нажимать легко и удобно.
Управление котлом не сложное, каждая клавиша подписана за что отвечает.
Вентилятор.
Потребляет электроэнергии данный котел 106 Вт, это не много. Стандартное значение.
Все соединения в котле Ariston EGIS PLUS 24 FF выполнены медными трубками.
Датчик давления.
Насос известной немецкой фирмы Wilo, которая широко распространена в Беларуси.
Вторичный теплообменник, который выполнен из стали.
Расширительный бак, как мы уже говорили на 8 литров, с приятной надписью сделано в Италии.
На корпусе, котла так же можно наблюдать – сделано в Италии.
Как мы свами уже привыкли, напоследок, мы оставляем самое интересное – камера сгорания.
С первого взгляда все отлично, давайте посмотрим так ли это на самом деле.
Датчик присутствия пламени, и два электрода искрообразования, на розжиг котла. .
Теплообменник первичный, вторичный мы уже с вами видели. Что касается первичного, то видно, что он состоит из 5-ти трубок, хотя есть газовые котлы и с 6-ти трубчатым теплообменником.
Но зато весь теплообменник покрыт специальным покрытием от появления ржавчины.
Из комплектации можно отметить коаксиальный дымоход.
Коаксиальный дымоход с углом под 90 градусов и манжетами.

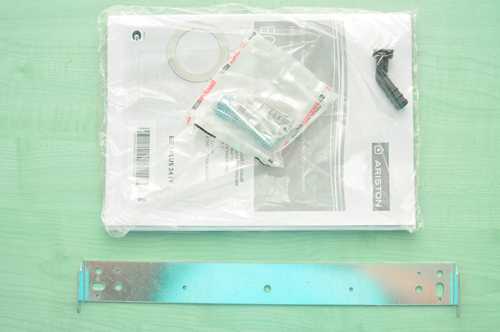

Монтажная планка, среди бюджетных газовых котлов Ariston EGIS PLUS 24 FF единственный, где она идет в комплекте.
Покупая газовый котел Ariston EGIS PLUS 24 FF в нашей компании 100kotlov.by, вы получаете все необходимые документы для газовой службы:
- паспорт газового котла Ariston EGIS PLUS 24 FF
- договор на сервисное обслуживание
- сертификат соответствия
- гарантийный талон белорусского образца
100kotlov.by
