Запорная арматура: назначение, виды и установка

Запорной арматурой называют устройства, которые устанавливают на трубы, чтобы контролировать поток воды, газа и иной рабочей среды. Они меняют площадь сечения труб, закрывая или, наоборот, открывая проход для движения жидкости или газа.

Назначение запорной арматуры

Запорная арматура отключает, регулирует, распределяет, смешивает и сбрасывает циркулирующую по трубам среду. Например, для чистки грязевиков, установленных на коммуникации водоснабжения, нужны отсекающие задвижки, которые перекрывают воду.

Чаще всего все устройства из категории запорной арматуры делают из ковкого чугуна и нержавеющей стали. Другой материал для изготовления устройств недопустим из-за контакта с химически активными средами: газом, водой, маслами, паром, вызывающими коррозию металла.

По назначению запорные устройства делятся на:

1. Промышленные, т.е. те, что нужны в промышленности и народном хозяйстве. Устройства из этой категории используют в особых условиях: при работе с сыпучей, токсичной, радиоактивной, коррозионной и абразивной средой, при повышенных значениях давления и высоких или низких температурах.
2. Судовые – это устройства, нужные для работы судов речного или морского флота. К ним предъявляют специальные требования по минимальному весу, вибрационной стойкости, повышенной надежности, по эксплуатации в особых условиях.
3. Сантехнические устройства используют в бытовых приборах: раковинах, котлах, газовых плитах, колонках, душевых кабинках. Диаметр у подобной арматуры маленький, а управление ручное (кроме регуляторов давления и газовых клапанов).
4. Запорные устройства по спецзаказу производят под особенные технические требования. К этой категории относится, например, арматура для АЭС.

Виды

В зависимости от способа, регулирующего поток среды, запорная арматура подразделяется на приспособления различного типа:

• Краны — универсальное устройство для регулирования или распределения рабочей среды в трубах. Краны подходят для любых жидкостей (включая вязкие) и газов.
• Запорные вентили, который представляет собой вращающийся запорный элемент, который может служить не только для перекрытия, но и для регулирования потока.
• Заслонки и задвижки — простейшие конструкции, которые при движении разделяет инородную среду, перекрывая ее свободное движение, часто оснащенные движимым или недвижимым шпинделем.

Кроме того, есть и особые виды устройств, созданные для работы с агрессивной средой.

Запорные краны

Запорный кран состоит из корпуса, запорного элемента, ручки и уплотнительных прокладок. Запорный элемент бывает шарообразным, цилиндрическим или же в виде конуса.

Материал изготовления, обычно, чугун или сталь, но встречается бронза и латунь. Краны делят по типу запорного элемента (шаровые или пробковые) и по креплению к трубе.

Элемент, перекрывающих движение среды в шаровых кранах имеет сферическую форму со сквозным отверстием. Сфера поворачивается на 90 градусов, что позволяет ей открывать и закрывать поток среды, а также принимать промежуточные положения.

Считается, что шаровый кран лучше пробковых, которые только открывают и закрывают поток.

Крепления устройств:

• муфтовые, которые устанавливают, наворачивая гайки на резьбу;
• фланцевыми, когда крепежные элементы – это фланцы, соединенные болтами;
• предназначенными для сварочного соединения.

В зависимости от направления тока среды, краны бывают проходными, угловыми, трехходовыми или многоходовыми. Число патрубков при этом у них будет разное.

По характеру движения затвора краны могут быть с отжимом, вращением, с подъемом или без подъема затвора. Способ управления либо ручной, либо с гидро-, пневмо- или электроприводом.

Герметичность обеспечивает сальниковый или натяжной метод.

• Устройства с сальниковой герметизацией устанавливают на трубопроводы, которые доставляют воду или нефть. Такие краны делают из чугуна, а работать они могут при температуре до 100 градусов Цельсия.
• Устройства с натяжной герметизацией обычно используют на газопроводах, и для нормальной работы им нужны: температура до 50 градусов и давление 0,1 МПа.

Обратите внимание! Краны, сделанные из пластика, нельзя применять при высоких температурах (например, ставить на трубу с горячей водой), потому что детали деформируются и нарушается герметичность.

Запорные вентили

Корпус запорного вентиля присоединяется к трубе с 2 концов и снабжен седлом, которое перекрывается золотником. Через отверстие в корпусе проходит шпиндель (вал с правыми и левыми оборотами вращения), с помощью ходовой гайки приводит в движение золотник. Когда золотник доходит до самой нижней точки, он останавливается, закрывая поток среды.

Среди запорных вентилей есть модели, где нет ходовой гайки, и вместо шпинделя — гладкий шток. Усилие, что он передает от привода, называют поступательным, а вентиль с таким строением – отсечным. Этот вид устройства управляется пневмо- или электромагнитным приводом.

И хотя есть модели с запорно-регулирующими функциями, обычно устройство имеет положение «закрыто» или «открыто», промежутка нет, поэтому его основное назначение — не регулировать поток рабочей среды, а перекрывать его.

Вентиль устойчив к механическим воздействиям, работает при широком интервале температур и давлений. Размеры компактны, герметизация плотная. Используется он для работы с жидкими, газообразными и агрессивными средами.

Обратите внимание! Вентили работают при любом давлении, включая и глубокий вакуум. Но для большого давления подходят устройства со сварным креплением.

Заслонки и задвижки

Заслонки подходят трубам с большим диаметром, но маленьким давлением, потому что герметичность у них низкая. Делают запорный элемент обычно из стали, а корпус устройства – из чугуна.

К трубе заслонку крепят либо фланцами, либо сваркой, которая управляется ручным методом (маховик), гидро- или электроприводом.

Заслонки применяют на трубопроводах среднего или большого (до 2,2 м) диаметра в канализационных системах или в работе с химической средой. Поскольку герметичность у них низкая, а с большим давлением заслонки не справляются, в водоснабжении и отопительных системах их не используют.

Чем заслонка отличается от задвижки

Отличие же задвижек и заслонок — в устройстве, материале и области применения. Заслонки проще устроены, в них меньше деталей, соответственно, они прочнее задвижек и срок непрерывного функционирования у них выше.

Задвижки, имея более сложное устройство и разнообразие видов, шире применяются в промышленности для областей, не работающих с твердыми примесями. Но они чаще нуждаются в ремонте.

Материал заслонок укреплен так, что они долго и надежно функционируют в самых агрессивных средах, поэтому заслонки работают с этими средами.

Материал задвижек чувствителен к химическим веществам и быстро подвергается износу, поэтому задвижки используются в трубах, транспортирующих не агрессивную среду – воду, газ, нефть.

Если заслонки в виде запорного элемента имеют вращающийся диск, то у задвижек это клиновый или шиберный затвор. Кроме того, внутри корпуса задвижки есть 2 седла и шпиндель с ходовой гайкой, т.е. устройство сложнее, чем у заслонки.

Задвижки рассчитаны на трубопровод диаметром 15 мм -1,2 м, заслонки же оправданы для труб с куда большим диаметром.

Задвижки широко применяются в жилищно-коммунальных хозяйствах, водоснабжении, газо- и нефтепроводах, в объектах энергетики, а заслонки более пригодны для работы с химической средой, они почти не нуждаются в техобслуживании, в отличие от задвижек, которые часто выходят из строя.

Виды запорных приспособлений для работы с агрессивной средой

Для агрессивной среды (соляной кислоты, например) нужна специальная запорная арматура. К ней применяют особые требования по герметичности, надежности и по времени непрерывной работы.

Чаще всего, используют сильфонные вентили, поскольку седло и золотник в них соединяются герметично, трения нет, функционировать они могут при температуре до 350 градусов. Такие устройства препятствуют попаданию агрессивной среды в атмосферу.



Применяют и фланцевые вентили, полностью сделанные из фарфора, покрытого глазурью, которая выступает в качестве надежного антикоррозийного покрытия. Часто используют диафрагмовые вентили, снабженные защитным покрытием из резины и мембраной из фторопласта или ПВХ.

Кроме вентилей, с агрессивной средой могут работать шланговые клапаны или краны. Задвижки в этих условиях не применяют, потому что сальник при работе с агрессивными средами изнашивается очень быстро.

infotruby.ru

Запорно регулирующая арматура для отопления, шаровые краны

Нормальное функционирование любой системы водяного отопления невозможно без запорно — регулирующей арматуры. Эти элементы присутствуют на всех участках схемы начиная от обвязки котельной установки и заканчивая самым последним радиатором. Данный материал посвящен вопросу, какая применяется запорная арматура для отопления и что за функции она выполняет в том или ином случае.

Виды запорно-регулирующей арматуры

Для начала оговоримся, что в данной теме мы рассматриваем только элементы отопительных схем частных домов и квартир, поскольку в общем случае спектр применяемой арматуры достаточно широк. Провести ее обзор в рамках одной статьи будет затруднительно.

Виды кранов для отопления

Итак, запорно-регулирующая арматура – это элементы системы, предназначенные для управления потоком теплоносителя путем частичного или полного перекрывания проходного сечения трубопроводов.

По большому счету, все элементы управления потоками, устанавливаемые в отопительных системах частных домов, можно разделить на такие группы:

• запорные;
• запорно-регулирующие;
• смесительно-регулирующие.

Не стоит смешивать такие понятия, как запорно-регулируемая арматура и контрольно-измерительные приборы (термометры, манометры). Также никакого отношения к управлению теплоносителем не имеют различные предохранительные и воздухоотводные клапаны, фильтры – грязевики и приборы учета.

Запорная арматура

Самым распространенным примером запорного устройства может служить простой шаровой кран. Рабочих положений у него только 2: «открыто» или «закрыто». Благодаря своей конструкции в открытом состоянии кран пропускает через себя поток жидкости без изменения ее направления и проходного сечения. Представляет собой корпус из латуни со встроенным элементом в виде шара с отверстием, вращающегося штоком с рукояткой, как показано на схеме:

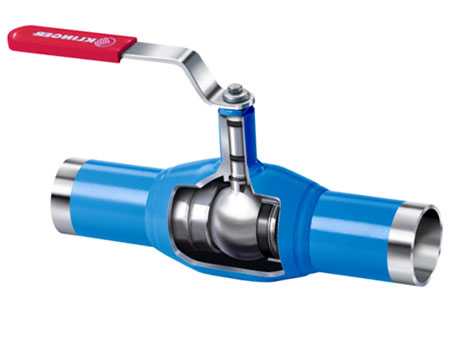

Разрез запорной арматуры

Стальной полированный шар уплотнен полимерным материалом и способен поворачиваться на 90º. Как видно из схемы, устройство регулирующей арматуры также позволяет перекрывать поток не полностью, но такой способ регулирования использовать не принято. Во-первых, он слишком грубый, а во-вторых, отверстие шара, повернутое на какой-то угол, создает высокое гидравлическое сопротивление потоку жидкости.

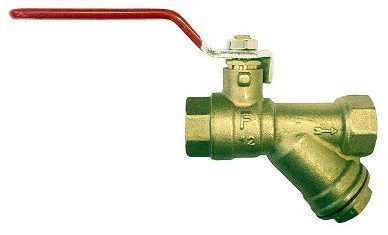

Запорный кран с фильтром

Для справки. Современные шаровые краны производятся в многофункциональных исполнениях: со встроенным сливным штуцером, краном Маевского, сетчатым фильтром и даже электроприводом. Кроме того, существуют трехходовые шаровые краны, могущие переключать потоки в разных направлениях. Последние 2 модификации применяются в индивидуальных системах достаточно редко.

Кран с тремя ходами

В системах водяного отопления запорные шаровые краны используются в таких местах:

• отсечения радиаторов от системы с целью их периодического обслуживания;
• для отключения ветвей и стояков;
• перекрывания потока для снятия или ремонта теплового и насосного оборудования, расширительных баков;
• для опорожнения и пополнения системы.

Кран с электроприводом

Также к запорным устройствам относятся обратные и различные отсечные клапаны с электрическим приводом. Следует отметить, что в системах частных домов и квартир очень редко устанавливается запорная и регулирующая арматура с электроприводом, разве только в сложных и разветвленных схемах, управляемых автоматикой.

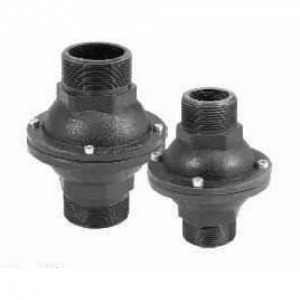

Клапан

Что же до обратных клапанов, то их задача – пропускать в одну сторону теплоноситель в полном объеме, а в другую – наглухо перекрывать. Место установки элементов – схемы обвязки котлов и другие частные случаи, когда нужно избежать обратного движения воды.

Запорно-регулирующие элементы систем

К таковым относятся следующие устройства:

• балансировочные вентили;
• автоматические регуляторы перепада давления;
• термостатические радиаторные клапаны.

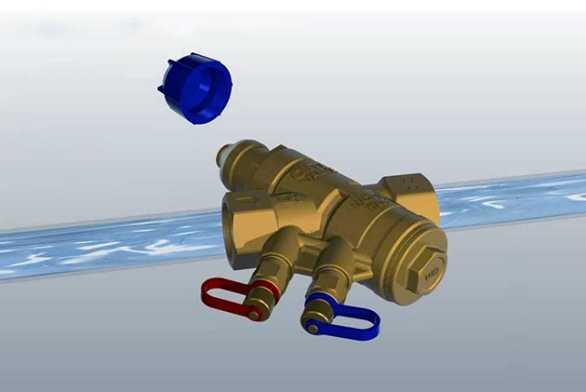

Балансировочный вентиль

Перечисленные типы запорно-регулирующей арматуры призваны осуществлять количественное регулирование теплоносителя. То есть, частично перекрывая проходное сечение трубопровода, эти элементы обеспечивают определенный расход воды, поступающей на участок системы или в отопительный прибор. Балансировочные вентили ставятся как на выходе из батарей, так и в начале ветви или стояка системы, как правило, – на обратной магистрали.

Схема клапана

При большом количестве батарей диспозиция может измениться и установка запорно-регулирующей арматуры производится с применением автоматических регуляторов перепада давления. Они ставятся совместно с вентилями и соединяются с ними капиллярной трубкой. Балансовый вентиль обеспечивает потребный расход теплоносителя на ветку или стояк, а регулятор корректирует его в соответствии с работой радиаторных термостатов.

Применение автоматического клапана

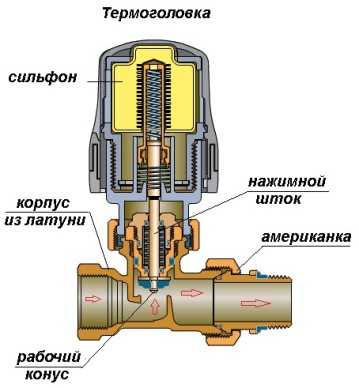

Автоматические термостатические клапаны – это арматура для радиаторов, уменьшающая или увеличивающая проток горячей воды через батарею в зависимости от температуры в помещении.

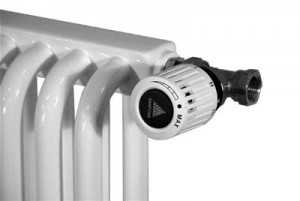

Клапаны с термоголовками

Устанавливается на подающей подводке и может дополнительно оснащаться термоголовкой и выносным терморегулятором для более точного управления расходом теплоносителя. Считается неотъемлемым элементом современных схем и одним из главных средств экономии энергоносителей.

Клапан термостатический

Смесительно-регулировочная арматура

Ярким представителем этой группы устройств является термостатический трехходовой клапан. Его задача – качественное регулирование теплоносителя, то бишь, по температуре, а не по расходу. Трехходовой клапан действует не так, как запорно-регулирующий кран, он работает как смесительный узел. Настроенный выдавать теплоноситель определенной температуры, элемент смешивает два потока в необходимых пропорциях.

Смесительный узел отопления

Устройство представляет собой латунный корпус с тремя патрубками, внутри которого находится шток, управляемый термостатическим приводом. Шток проходит через 2 седла, регулируя протекание сквозь них нужного количества воды из двух патрубков, чтобы в третьем получить смесь установленной температуры.

Принцип работы трехходового клапана

Надо сказать, что не каждая система отопления нуждается в подобной арматуре. Сфера применения смесительных устройств – поддержание температуры в контурах теплых полов, отдельных радиаторах или целых группах отопительных приборов, а также в малых циркуляционных контурах твердотопливных котлов. А вообще, все частные случаи использования смесительных клапанов перечислить довольно трудно, поскольку их может быть очень много в современных схемах водяного отопления.

Заключение

Функции, что выполняет запорная и регулирующая арматура для систем отопления, являются жизненно важными. Еще не придумано ни одной схемы обогрева частного дома либо квартиры, где можно было бы обойтись без кранов, вентилей и клапанов. До тех пор, пока будет существовать водяное отопление, арматура не потеряет своей актуальности.

cotlix.com

Запорная арматура/Шаровые краны. | Добродушный Сантехник

Запорная арматура.

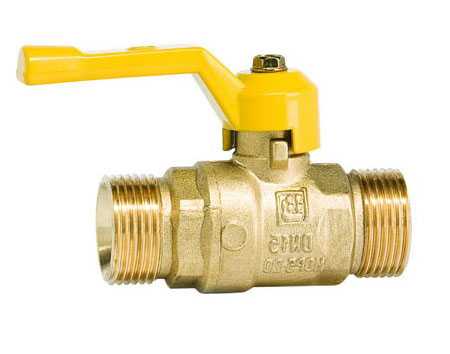

В числе их самыми популярными стали шаровые краны.

Удобно. Поворот на 90 градусов — и вода открыта или же закрыта.

Стоит отметить одну очень важную деталь —  ни в коем случае нельзя открывать эти краники резко.

Если краник небольшой (где-то в квартире), то еще может и ничего страшного. Но если речь идет о краниках диаметром 50 мм, как на рисунке выше или 150 мм:

Последствия могут быть самые непредсказуемые.

Дело в том, что если давление в трубе достаточно большое, а участок трубы, в который пойдет вода после открытия, пустой, то слабое место 100% вырвет. Поэтому, открывайте их потихонечку: приоткрыли, подождали пока наполнится; еще приоткрыли, еще подождали; еще приоткрыли…

Теперь о качестве бытовых краников.

Самые веселые краники, это самые говняные краники. Они как правило легкие и подозрительно смотрятся. Вот вам типичный пример дешевенького и веселенького краника:

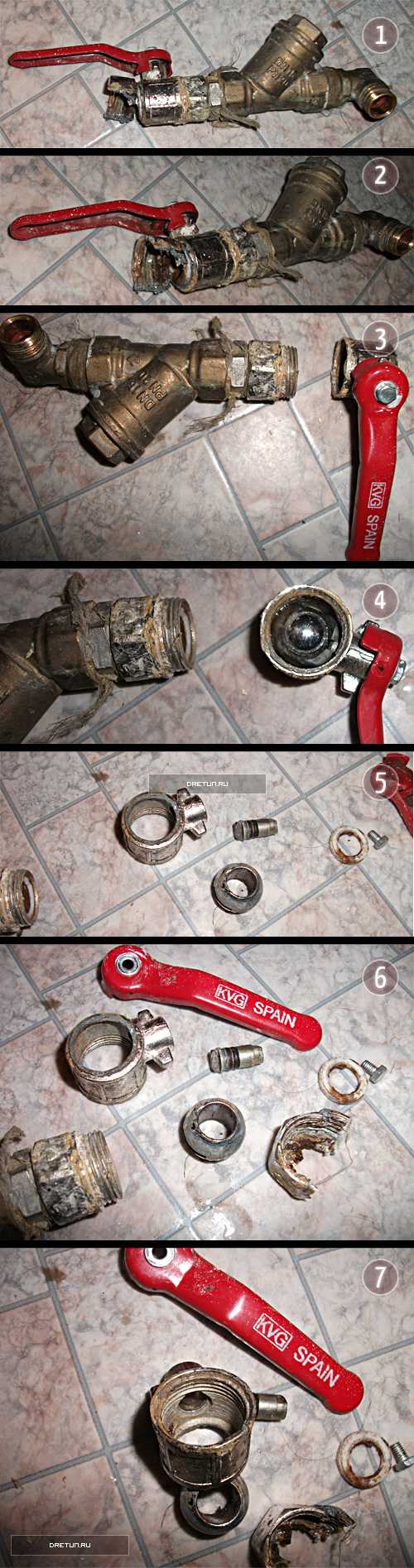

Я думаю комментарии излишни.  Считайте, вам повезло, если краник треснет у вас  в руках при монтаже.

А вот если это произойдет в период эксплуатации, в квартире на 25-м этаже, то представьте что выйдет…

А случись у вас еще никого дома при такой оказии — вода ждать не будет, она потечет к соседям вниз. Если и их нет дома — еще ниже. И так может до самого подвала дойти.

Кому можно предъявить в таком случае претензию? Вариантов несколько: мастеру, который это делал, или  продавцу который это продал.

Есть третий, но он как правило самый мутный: претензия производителю. Высока вероятность, что претензию предъявить будет некому из-за срока давности. Кто заплатит за ущерб, как вы думаете?

Вывод простой — не экономьте на запорной арматуре и соблюдайте правила монтажа.

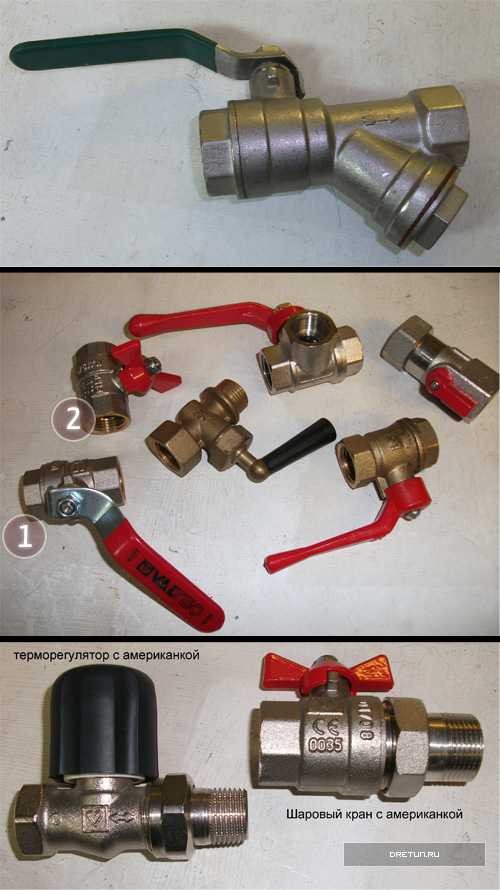

Теперь несколько примеров других шаровых краников:

Я обычно использую краники, которые на картинке изображены под номерами 1 и 2, а так же краник фирмы Бугатти (его нет на картинке).

Ручки делают обычно двух типов:

1. Как на фото под номером один
2. Как на фото под номером два

Ручку под номером два обычно зовут бабочкой. Форма ручки на качество крана не влияет. Могу пояснить лишь то, что в кранах большого размера бабочки очень не удобные. Иногда нужно приложить достаточно большое усилие, чтобы закрыть/открыть краник. В то же время бабочка занимает гораздо меньше места, что иногда крайне важно. Поэтому чтобы не пришлось пилить длинную ручку, иногда приходится взять краник с ручкой типа бабочка.

Еще одна важная вещь. Шаровые краны имеют только два жизненно важных положения: открыто и закрыто. При постоянной эксплуатации в приоткрытом положении, такой краник долго не послужит. Поэтому, если есть необходимость постоянно ограничивать подачу воды, то вам понадобится краник вентильного типа. Шаровым краником, можно ограничивать подачу воды, но не постоянно. Главное, чтобы краник был хорошего качества.

dretun.ru

Виды запорной арматуры: типы и устройство вентилей

Система современных коммуникаций немыслима без качественной арматуры. Запорная арматура предназначена для управления потоком рабочей среды, идущей по трубопроводу. На практике рабочая среда может представлять собой воду, пар, газ, нефть, агрессивные жидкости и т. д. Арматура позволяет регулировать давление среды в трубопроводе вплоть до полного перекрытия трубопровода.

Любой вид запорной арматуры изготавливается из стали, латуни, бронзы или ковкого чугуна. К основным характеристикам относятся диаметр подсоединяемого к ней трубопровода и наибольшая величина избыточного давления при температуре среды в трубопроводе 20 градусов.

Существуют различные виды запорной арматуры. К ней относятся всевозможные краны, заслонки, задвижки и вентили.

Использовать тот или иной вид можно только при его соответствии техническим условиям отдельно взятого трубопровода. К примеру, для газовых трубопроводов, водных магистралей и систем для перекачки агрессивных веществ используются абсолютно разные типы оборудования. Рассмотрим более подробно каждый из этих видов.

↑

Запорные краны

Запорные краны могут устанавливаться на любых трубопроводах. К трубам краны крепятся при помощи фланцевого или муфтового соединения. В отдельных случаях допускается приваривание патрубков кранов к трубопроводам. Все краны подразделяются на две основные группы — шаровые и пробковые.

В зависимости от состояния рабочей среды краны могут быть:

• – сальниковые муфтовые. Пробковые краны. Изготавливаются из чугуна и эксплуатируются на водных и нефтяных магистралях. Допустимая температура рабочей среды составляет не более 100 градусов. В состав внутренней начинки входит сальник, набиваемый резиной или пенькой. Кран может устанавливаться в любом положении;
• – пробковые муфтовые. Также являются чугунными. Специфика их применения — газовые трубопроводы. Температура рабочей среды не должна превышать 50 градусов. Устанавливаться могут в любом положении;
• – фланцевые шаровые краны. Изготавливаются из стали или из чугуна. Чугунные краны могут эксплуатироваться при температурах до 100 градусов. Эксплуатация стальных кранов производится в диапазоне температур — 40 + 70 градусов.

↑

Запорные заслонки

Запорная заслонка представляет собой трубопроводную арматуру, в которой запорный орган выполнен в виде диска, вращающегося вокруг своей оси. Ось диска расположена перпендикулярно или под некоторым углом к направлению движения рабочей среды. Заслонки используются преимущественно на трубопроводах большого диаметра при невысоком давлении рабочей среды. Требования к герметичности таких устройств значительно снижены.

Запорные заслонки управляются при помощи:

• гидропривода,
• электропривода
• вручную.

Корпус заслонки выполнен, как правило, из чугуна. Поворотный диск изготавливается из стали. Заслонки врезаются в трубопровод при помощи сварки или с использованием фланцевого соединения. Заслонки могут эксплуатироваться в трубах, по которым перекачиваются кислоты и щелочи, а также корродирующие стоки.

Отличие заслонок от вентилей и кранов состоит в том, что они пропускают через себя рабочую среду, содержащую твердые вещества.

Заслонки практически не требуют технического обслуживания.

↑

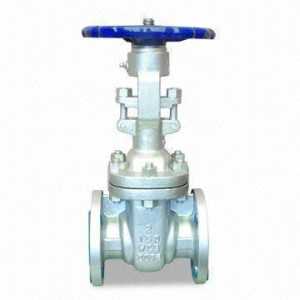

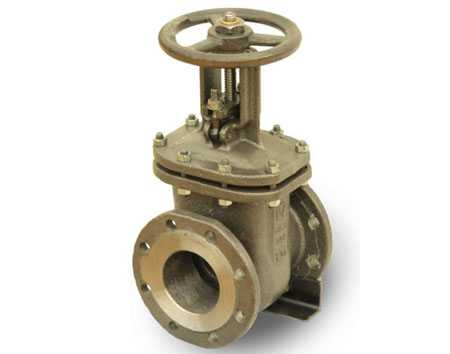

Запорные задвижки

Выбор запорной арматуры предполагает выбор качественных трубопроводных задвижек. Они нужны для периодического перекрытия потока рабочей среды. Материалом для изготовления задвижек служит чугун, сталь, нержавеющая сталь или сплавы цветных металлов. Выбор материала задвижки зависит от содержимого трубопровода (щелочная или кислая среда).

По принципу работы задвижки бывают:

• клиновые,
• параллельные.

Клиновые задвижки имеют затвор в виде клина. Уплотнительные поверхности такого затвора расположены под углом относительно друг друга. Шпиндель у клиновых задвижек является невыдвижным. Клин может быть упругий, жесткий или двухдисковый. Применяют задвижки на трубопроводах, по которым перекачиваются нефть, газ, вода, некоторые неагрессивные вещества.

Очень важно, чтобы рабочая среда была химически нейтральна к материалу задвижки.

На газопроводах используют клиновые задвижки с выдвижным шпинделем, изготовленным из чугуна.

Наибольшую популярность приобрели задвижки, оснащенные электроприводом. Он позволяет достаточно быстро приводить заглушку в открытое или закрытое положение, а также частично перекрывать поток. Управление электроприводом может осуществляться дистанционно, с пульта, а может включаться вручную, непосредственно на трубопроводе. За положение запорного механизма отвечают специальные датчики и индикаторы. Задвижки, оснащенные электроприводным механизмом, можно использовать на любых трубопроводах.

Врезка запорных задвижек в трубопровод производится при помощи фланцевого соединения или сварки.

↑

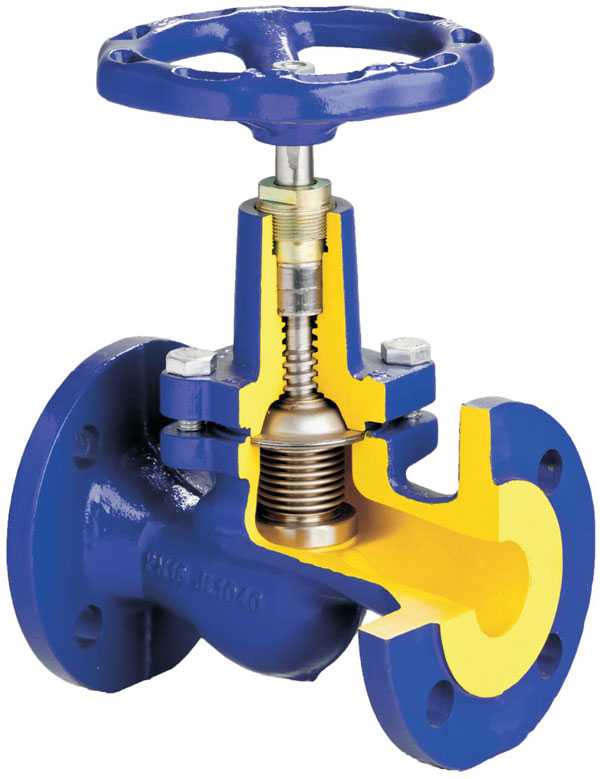

Устройство запорных вентилей

Устройство запорного вентиля.1. Корпус 2.Крышка 3. Золотник 4.Шток 5. Втулка 6. Ручка

Запорный вентиль является разновидностью запорной арматуры и предназначен для полного перекрытия потока рабочей среды, движущейся по трубопроводу. Он не предназначен для регулирования рабочего давления в трубопроводе. Вентиль должен находиться всегда в полностью открытом или полностью закрытом положении. Все вентили обладают небольшим ходом запорного органа, а также допускают установку в любом положении.

Запорный вентиль состоит из золотника, находящегося на опускающемся шпинделе. При закрывании вентиля золотник опускается на седло, перекрывая поток.

Запорный орган вентиля перемещается параллельно направлению потока, что немаловажно для предотвращения возможных гидроударов в трубопроводе.

Вентили могут различаться по виду герметизации, они бывают:

• сильфонные,
• диафрагмовые,
• сальниковые.

Все запорные вентили имеют соединительные патрубки, благодаря которым производится их врезка в трубопровод. Вентили, которые предназначенные для работы с высоким давлением, имеют толстые стенки, а монтируются к трубопроводам при помощи приварки. Изделия небольших размеров имеют муфтовые соединения. Вентили больших размеров могут соединяться с трубами посредством фланцевых патрубков.

↑

Эксплуатация запорных вентилей

Управление вентилями осуществляется при помощи электродвигателя или ручного маховика, в некоторых случаях применяется дистанционное управление.

Запорные муфтовые чугунные вентили используют на трубопроводах, по которым производится подача воды, воздуха или пара. При прокачке воды рабочая температура не должна превышать 50 градусов. Запорный орган такого изделия уплотняется кожаным, резиновым или фторопластовым кольцом. Прокладки используются паронитовые. Резьбовое муфтовое соединение позволяет быстро и надежно установить вентиль в систему.

Вентили муфтовые латунные запорные имеют небольшой вес и устойчиво работают в системах с высоким давлением. Латунные изделия также не боятся перепадов давления. Могут устанавливаться в любых местах трубопровода, обеспечивая полное перекрытие магистрали.

Запорные вентили с электромагнитным приводом используются на трубопроводах, по которым проходит вода или воздух. Температура потока не должна превышать 50 градусов. Корпус изготовлен из чугуна, а золотник и крышка — из стали. Управляется устройство дистанционно или вручную.

↑

Запорная арматура для агрессивных сред

Для эксплуатации на трубопроводах, по которым движутся агрессивные вещества, используется специальная запорная арматура. При этом необходимо учитывать надежность, герметичность и время непрерывной эксплуатации.

Наибольшее распространение получили вентили благодаря герметичному соединению золотника и седла, а также благодаря отсутствию трения. Латунь является материалом, устойчивым к агрессивным средам, поэтому латунные муфтовые вентили очень широко используются в подобных условиях, особенно при эксплуатации в жидкой среде.

Если температура рабочей среды достаточно высока, то используют сильфонные запорные вентили. Они могут безупречно работать при температуре до 350 градусов.

Сильфонные вентили применяют в тех случаях, когда необходимо достичь герметичности соединения и не допустить утечки в атмосферу рабочей среды. Сильфон внутри устройства герметизирует внутренности  от окружающей среды.

Поскольку запорная арматура для агрессивных сред должна иметь антикоррозийное покрытие, в некоторых случаях используются запорные фланцевые фарфоровые вентили. Корпус такого вентиля полностью изготовлен из фарфора. Роль антикоррозийного покрытия выполняет глазурь, нанесенная на поверхность корпуса.

Также могут встречаться диафрагмовые вентили, имеющие резиновое защитное покрытие. Мембрана в таких устройствах изготавливается из фторопласта, резины или ПВХ.

Помимо вентилей, для работы в агрессивных средах используются шланговые клапаны и краны. А вот задвижки обычно не используются ввиду слишком быстрого износа сальника

vsetrybu.ru

Запорная арматура: виды и характеристики



При производстве запорных узлов используют хорошо поддающийся обработке материалы: чугун, бронзовые и латунные сплавы, мягкие стали.



Содержание:



Главные параметры применяемых запорных узлов:

• Диаметр стыкуемого с запорным узлом трубопровода;
• Значение избыточного давления трубы в обычных условиях при температуре, составляющей + 20 градусов.

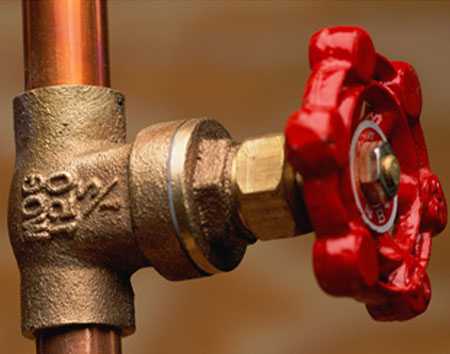

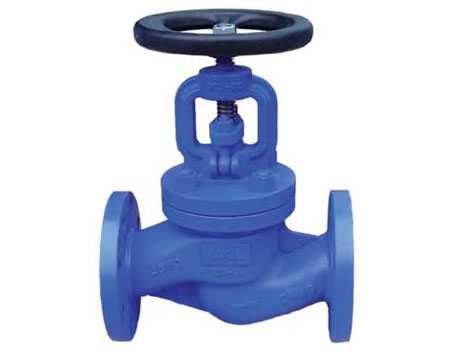

На фото: вентиль



К элементам запорной арматуры принято относить следующие устройства:

• Краны;
• Заслонка;
• Задвижка;
• Вентиль.

Точное определение условий, при которых предстоит работать запорной арматуре, помогает подобрать оптимальный тип устройств. Информация важна, так как установка водопровода и трубопроводов, доставляющих газообразные продукты и специализированных магистралей, перекачивающих агрессивные среды, на практике используют разные типы запорных узлов.



Виды запорного крана

Применяемые при монтаже трубопроводов запорные краны традиционно крепятся к магистралям фланцевым либо соединением, либо муфтой. Крановые патрубки банально привариваются к трубопроводам.



Запорные краны бывают двух видов:

• Краны-пробки;
• Шаровые краны.



На фото: шаровой кран

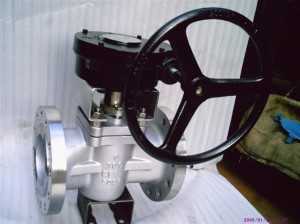

Пробковые краны — традиционная запорная арматура имеющие форму неправильного конуса. До настоящего времени их применяют на тех магистралях, где перекачивают:

• Различные газы;
• Углеводороды;
• Вода в жидком состоянии и в виде пара.



Главные недостатки кранов-пробок:

• Чтобы управлять краном, нужен высокий крутящий момент — это вызывает необходимость применения редуктора
• Склонность такого крана прикипать к магистрали требует периодическое обслуживание.
• Недостаточное притирание крана с корпусом приводит к разгерметизации крана
• Такие краны изнашиваются неравномерно, что нарушает герметичность магистрали.



Особенности, виды и устройство шаровых кранов

Более современным устройством считается шаровой кран, который из неподвижного корпуса и вращающейся в нем пробки. От того, какое положение занимает пробка, вещество, перекачиваемое по магистрали, течет свободно, либо блокируется.

Шаровые краны различают по контуру, который образуют их корпус:

• Конический кран;
• Сферический кран;
• Цилиндрический кран.



На фото: цилиндрический кран



Благодаря передовой конструкции шаровых кранов их изготавливают из самых разных, порой оригинальных материалов — различных металлов, керамики, пластиков.

Области применения шаровых кранов:

• Водопроводы отопительные магистрали бытового назначения;
• Устройства для монтажа бытовых приборов, требующих постоянной подачи воды;
• Производственные пищевые установки;
• Различного рода ответвления на магистралях.



Надежность шаровой запорной арматуры, устойчивость к резким изменениям температуры и химическому воздействию делают такие краны незаменимыми в тех магистралях, где перекачиваются агрессивные среды.

Важнейшей характеристикой шаровых запорных устройств — способ установки. Согласно данной градации краны бывают:

• Муфтовые – применяемые в трубопроводах с малым диаметром;
• Фланцевые – применяют в магистралях, диаметр 50 миллиметров и более. Они способны выдержать повышенные нагрузки, свойственные промышленным трубопроводам;
• Штуцерные – устойчивые к многократному демонтажу и разборке. Применяются в промышленном оборудовании;
• Приварные – устанавливаются консервативной сваркой. Они предназначаются для функционирования в окружении агрессивной среды;
• Краны комбинированные, предусматривающие два или более вариантов установки.



Запорные заслонки

Такая арматура используют только на трубах большого диаметра, в том случае, если давление перекачиваемого вещества невысокое.



На фото: запорная заслонка



Непосредственно функцию запорного устройства выполняет диск, конструкция которого позволяет ему делать вращение вокруг оси. Ось вращения может располагаться под любым углом к магистрали, в том числе и перпендикулярно. К герметичности заслонок предъявляются менее жесткие требования.

Управление заслонками осуществляется следующими способами:

• Вручную;
• Используя электрический ток;
• Гидравликой.



Традиционно тело заслонки изготавливают из чугуна, а сам поворотный диск льют из стали. Свойство чугуна успешно выдерживать воздействие агрессивных химических соединений и устанавливать заслонки в местах перекачки щелочей, кислот, а также химически активных стоков.

Заслонки врезаются в магистраль фланцевым соединением. Иногда они просто привариваются. Конструкция заслонок способствует тому, что они могут регулировать поток, содержащий и твердые частицы.



Запорные задвижки

Предназначение запорных задвижек – перекрывать поток неактивного высокотемпературного вещества, перемещаемого магистралью под давлением. Задвижки интенсивно эксплуатируют в трубопроводах обслуживающих энергетику и объекты коммунального хозяйства.

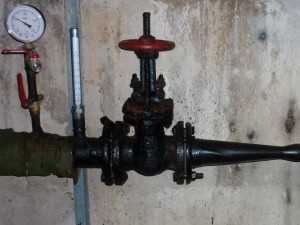

На фото: запорная задвижка



Запорный узел задвижки располагается поперек направления потока.

По конструкции запорной мембраны задвижки разделяют на:

• Клиновые – от постоянного трения в плотном объеме они постепенно могут разгерметизироваться;
• Параллельные (шиберные) – они используются в трубопроводах, перекачивающих среду с механическими примесями, а также в сточной канализации, где допускается небольшое нарушение герметичности.

Распространенными являются электрические задвижки. Благодаря использованию электропривода оператор имеет возможность оперативно перекрыть поток.

Плюсы запорных задвижек:

• Малое гидросопротивление;
• Относительная конструктивная простота;
• Универсальность;
• Возможность проводки рабочего вещества в прямом и обратном направлении;
• Легкий ремонт.



Запорные вентили

Вид арматуры, который используется наиболее активно. Запорный вентиль применяют если необходимо полностью блокировать поток перекачиваемого вещества.

Управлять давлением внутри магистрали с помощью вентилей невозможно. Поэтому они имеют два рабочих режима: открыт, закрыт. Монтаж запорного вентиля допускается и при открытом и при закрытом режиме.



На фото: массивный вентиль



Элементам вентиля является золотник, расположенный на подвижном шпинделе. Когда вентиль переводится в положение — закрыто — рабочая поверхность винта движется поступательно и параллельно потоку. Данная особенность помогает предотвратить такой эффект, как гидроудар.

По способу, которым эти арматурные узлы обеспечивают герметичность, вентили бывают следующих видов:

• Сальниковые;
• Сильфонные;
• Диафрагмовые.



Для облегчения врезки в трубу большинство вентилей снабжаются патрубками. Данная арматура, применяется в средах, перемещаемых под высоким давлением. Поэтому стенки делают утолщенными. Такие вентили фиксируют методом сварки.

Массивные вентили устанавливаются с использованием фланцев. Небольшие конструкции крепятся муфтой.

Управление положениями вентилей выполняется вручную или электродвигателями. На некоторых производствах используются модели вентилей, предусматривающих возможность дистанционного управления. Для разных сред специалисты подбирают вентили, выполненные из определенных металлических сплавов. При транспортировке воздушных масс или воды, если их температура ниже +50 градусов, устанавливают муфтовые вентили, отлитые из чугуна. Для магистралей с повышенным давлением используют легкие муфтовые вентили из латунных сплавов.



Арматура для агрессивных сред

Оптимальное запорное устройство способное функционировать в самых жестких условиях – вентиль.

Седло вентиля плотно обжимает золотник, обеспечивая надежную герметичность. Зарекомендовавшим материалом для подобного вида арматуры — латунь.



На фото: арматура для агрессивных сред



Если приходится размещать арматуру в высокотемпературном потоке, устанавливаются сильфонные вентили из латуни. Они легко выдерживают нагревание до высокой температуры.

Достоинствами являются надежная герметичность не позволяющая попадать нагретому веществу в атмосферу.

Эксплуатация в агрессивной среде предъявляет высокие требования к коррозийной устойчивости арматуры. В последнее время в таких трубопроводах стали применять фланцевые вентили состоящие из фарфора, с нанесенной на него антикоррозийной глазурью.

В самых сложных случаях применяют вентили-диафрагмы, которые оснащаются резиновым защитным покрытием. Существующее многообразие технических решений позволяет подобрать оптимальную модель, которая подойдет для конкретного трубопровода.

ivzor.ru

Запорная арматура на отопление – существующие типы и их описание

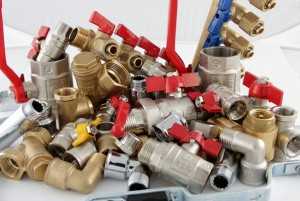

Качественная запорно регулирующая арматура для отопления монтируется в контуре для обеспечения максимально возможной энергоэффективности и экономичности обогрева. Она используется в рамках создания автономных систем отопления в частных домах, при разводке отопительных приборов в многоквартирных зданиях, а также при проектировании центральных систем теплоснабжения.

Запорная арматура

В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.

Часто используются в отопительных системах следующие типы устройств:

• запорные клапаны;
• шаровые краны;
• игольчатый вентиль;
• задвижки.

Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

Шаровые краны

Шаровый кран – это запорная арматура для радиаторов отопления, которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы.

При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии.

Запорные клапаны

Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.

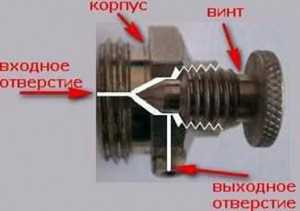

Игольчатый кран

Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:

1. «закрыт»;
2. «открыт»;
3. «частично закрыт».

Задвижки

Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя. В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.

Запорно-регулирующая арматура

Помимо запирающих функций, предотвращающих аварийные ситуации на контуре, арматура может использоваться для регулирования подачи теплоносителя. Выделяют отдельный диапазон запорно-регулирующей арматуры, при использовании которой в контуре, можно плавно регулировать температуру теплоносителя, стабилизировать давление в контуре, а также контролировать направление циркуляции воды в системе.

Арматура запорно-регулирующего типа представлена следующими элементами:

• балансировочный клапан;
• обратный клапан;
• подпиточный клапан;
• термоклапан;
• сбросной клапан;
• перепускной клапан системы отопления.

Балансировочный клапан

Монтажники используют балансировочный клапан для системы отопления в целях балансировки нескольких гидравлических контуров. Данный механизм позволяет повысить эффективность работы системы отопления, поскольку помогает четко контролировать допустимый расход теплоносителя. Грамотно подключенный балансировочный клапан для системы отопления принцип работы которого состоит в равномерном распределении теплоносителя по всем участкам системы с помощью специального клапана, может полноценно функционировать в сложных условиях. В частности, клапан выдерживает сильные скачки давления в контуре и высокую скорость циркуляции теплоносителя по трубам.

По конструкции, балансировочный клапан для системы отопления цена которого составляет около 150 долларов для модели прямого действия, состоит из нескольких ключевых элементов:

1. корпус из стали, латуни или силумина;
2. мембранная перегородка;
3. фиксатор положения;
4. индикатор затвора;
5. патрубок;
6. измерительная диафрагма.

Обратный клапан

Данный тип регулирующей арматуры позволяет предотвратить гидроудары и повышает надежность системы. Как можно понять из названия арматуры, клапан не допускает обратный ток теплоносителя в системе. Для оптимального сочетания с контуром, необходимо подобрать клапан с соответствующим диаметром внутреннего сечения. Конструкция устройства довольно проста – главный элементом клапана является пружина, которая удерживает шток и закрывает его в случае возникновения аварий на контуре. Более подробно про обратный клапан можно прочитать в нашей статье «Зачем необходим обратный клапан для отопления».

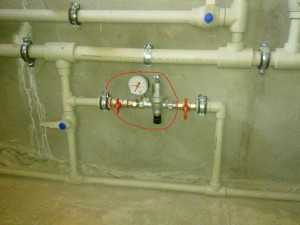

Подпиточный клапан

Для того чтобы циркуляция теплоносителя была эффективной, в контуре должно присутствовать оптимальное количество воды или антифриза. Поэтому подпиточный клапан для системы отопления является обязательным элементом любого контура. Этот тип арматуры позволяет компенсировать возможные потери теплоносителя, обусловленные применением кранов Маевского, спусковых клапанов или наличием протечек в отопительных приборах.

Функция, которую выполняет клапан подпитки системы отопления, состоит в том, чтобы контролировать количество теплоносителя в контуре и по необходимости восполнять его.

Лучше всего использовать в контуре клапан автоматической подпитки системы отопления, который оснащен редукционным механизмом и специальной мембраной, находящейся под давлением теплоносителя.

При понижении давления в контуре – теплоноситель не оказывает давления на мембрану, шток, толкаемый пружиной, падает и открывает просвет в седле. В результате контур подпитывается из водопровода до тех пор, пока давление в системе не нормализуется.

Термоклапан

Регулирующий термоклапан для радиатора отопления является одним из самых эффективных видов арматуры. Клапан позволяет увеличить функциональность контура и сделать процесс обогрева простым, комфортным и рациональным. Он может быть автоматическим и механическим. Механический термоклапан для отопления состоит из двух основных деталей. Это термоголовка и клапан. Автоматический аналог имеет более сложную конструкцию.

Для автоматического термоклапана характерно наличие следующих элементов:

• термодатчик встроенного или выносного формата;
• программатор;
• автоматическая система управления.

Автоматический термоклапан регулирует температуру в контуре согласно настройкам, заданным пользователем предварительно. Это устройство имеет довольно высокую стоимость и позволяет максимально оптимизировать работу системы.

Сбросной клапан

Если давление в системе превысит норму, то неизбежен риск аварий, повреждений контура и даже взрыв котла. В виду этого монтажники используют клапан сброса давления в системе отопления, который в случаях аварии или перегрева теплоносителя не допустит скачков давления. Выбирая место для установки арматуры данного типа, следует учитывать, что наибольшая вероятность роста давления теплоносителя возникает в котле в результате перегрева теплоносителя.

Даже современные модели котлов, в которых установлен газовый клапан для котла, не застрахованы от аварийных ситуаций на сто процентов.

Рекомендуется устанавливать сбросной клапан для отопления как можно ближе к котлу, на трубопроводе подачи.

Выбирая модель, стоит обратить внимание на клапаны, оборудованные дополнительными опциями в виде манометров и воздухоотводчиков. Такие клапаны более надежны и практичны.

Перепускной клапан

Данный вид арматуры используется для нормализации разницы давления между подачей и обраткой. Обязательно использовать перепускной клапан системы отопления в контурах с подключенными термоклапанами. Эти устройства способствуют созданию перепадов давления на определенных ветках контура и приводят к снижению эффективности системы обогрева. Перепускные клапаны нормализуют разницу в давлении, и возвращают контуру производительность и эффективность.

Запорная арматура для системы отопления представлена широким спектром устройств различного назначения. Однако выбор конкретного типа арматуры должен производиться в соответствии с проектом отопления, разработанным для конкретного здания. Такие меры обусловлены тем, что в каждом доме установлены разные типы трубопроводов и отопительных приборов, исходя из спецификации которых, и должен производиться индивидуальный подбор арматуры.

spetsotoplenie.ru

Шаровый кран или задвижка?

Шаровый кран или задвижка?



Преимущества шаровых кранов перед задвижками достаточно очевидны,но не смотря на это,на некоторых предприятиях продолжают использовать клиновые задвижки, мотивируя это несколькими причинами.



Некоторые инженеры на предприятиях считают что, задвижка, выполненная из стали, будто бы надёжнее шарового крана, и с её помощью можно осуществлять регулирование потока среды. Однако,инженеры ведущих компаний по производству трубопроводной арматуры однозначно заявляют: клиновые задвижки ни в коем случае не предназначены для регулирования потока среды, в отличие от тех же шаровых кранов.



Особенности клиновых задвижек



Практическое применение показывает, что при использовании задвижек в качестве регулирующей арматуры, задвижки довольно быстро выходят из строя, переставая удерживать поток среды в закрытом состоянии, то есть не выполняют даже своей непосредственной функции.



Следует отметить, что речь идёт именно о стальных задвижках, так как чугунные задвижки здесь даже не рассматриваются. Основная проблема в том, что чугунная ТПА чрезвычайно требовательна к условиям эксплуатации.



Так например, нельзя применять чугунные задвижки при температуре выше +350 градусов и ниже -20 градусов (здесь речь идёт о лучших марках чугуна) по шкале Цельсия. Имеются также ограничения по типу перекачиваемой среды (чугунную ТПА практически невозможно безопасно использовать в некоторых типах газопроводов), давлению, диаметру проходного отверстия и т.д. Хотя задвижки до сих пор и являются наиболее распространённым типом ТПА на различных трубопроводах, в последнее время наблюдается тенденция к замене задвижек на шаровые краны во многих системах.



Основные причины замены:

 – задвижки требуют постоянного контроля за техническим состоянием (например, чистки сальниковых уплотнений),

 – задвижки неважно показывают себя при возникновении внештатных ситуаций, требующих быстрого перекрытия потока рабочей среды.



Кроме того, конструкция задвижки не обеспечивает хорошей герметичности, причём, это касается практически всех элементов: как самого затвора, так и корпуса. Далее заметим, что клиновые задвижки обладают изрядным весом и солидными габаритами, а также часто ломаются, что приводит к регулярному возникновению аварийных ситуаций.



Особенности шаровых кранов



Шаровые краны в сравнении с клиновыми задвижками представляют собой более новый тип запорной ТПА, хотя конструкции шарового крана уже более ста лет. Из названия нетрудно понять, что основной запорный элемент в этих кранах имеет форму шара.Практическое применение такой конструкции показывает себя с гораздо более выгодной стороны, чем задвижка. Также следует отметить, что современные шаровые краны значительно более герметичны, чем клиновые задвижки. Дело в том, что производителям удалось решить проблему всех шаровых кранов прошлого (недостаточную герметичность), при использовании современных материалов. Седло современного шарового крана изготавливается из полимерных композиций, а не из металла, как это было раньше. Кроме того, такое решение позволило попутно и значительно облегчить управление краном, так как теперь не приходится прилагать значительных усилий для изменения положения запорного элемента. Следующей особенностью шаровых кранов является компактная конструкция, что также выгодно отличает шаровой кран от клиновой задвижки. Особенно это касается систем жилищно-коммунального хозяйства, однако и в достаточно крупных трубопроводах шаровые краны по габаритам значительно выигрывают у клиновых задвижек. На данный момент производители предлагают шаровые краны, выполненные из сталей, чугуна, латуни и пр. материалов.



Латунные краны нельзя использовать в системах, где температура среды превышает +100 градусов и они не слишком хорошо себя показывают и при минусовых температурах. Кроме того, латунные шаровые краны выполняются небольшими по диаметру (обычно не более 50 мм).



Стальной шаровой кран справится с температурой +200 градусов и будет работать при -50 градусах Цельсия, что делает его незаменимым в системах перекачивания сред в условиях севера. К преимуществам стальной арматуры отнесём и увеличенный диаметр проходного отверстия. Но есть и один недостаток – это цена шарового крана. В ситуации экономии бюджета, есть большое искушение сделать выбор, основываясь на цене. Но и в этом случае, рациональное сравнение должно быть основано не на цене приобретения, а на «совокупной стоимости владения» оборудованием, в нашем случае шаровым краном или задвижкой. Если стоимость шарового крана в среднем выше стоимости задвижки аналогичного диаметра в 2 раза, то его полный срок службы выше в 4 раза.



Какой шаровый кран выбрать?



Несмотря на все преимущества современной арматуры, очень важен фактор – насколько взаимозаменяемы устаревшие чугунные задвижки и шаровый кран. Чтобы не создавать трудности в дальнейшей эксплуатации трубопровода, насколько быстро и эффективно возможно заменить арматуру? Поэтому важно понимать какие именно шаровые краны лучше задвижек, то есть какие свойства должна иметь арматура, чтобы заменить старые задвижки на действующих трубопроводах? Рассмотрим данные свойства:



1. Строительная длина шарового крана (L=….мм)

При ремонте трубопровода, где установлены стальные или чугунные задвижки, важную роль играет строительная длина шарового крана. Если правильно выбрать шаровой кран, то можно избавиться от дополнительных монтажных работ, которые не всегда удобны или невозможны из-за особенностей технологии и условий безопасности. Применяемые в России стандарты строительных длин для задвижек и шаровых кранов – различаются, также различаются строительные длины шаровых кранов различных отечественных и зарубежных производителей. Но оптимальный выбор все-таки существует – некоторые российские производители учитывают «национальные особенности» коммунальных трубопроводов и производят шаровые краны, руководствуясь стандартами строительных длин для задвижек (например равнопроходные краны LD, разборные краны LD 11с67п или краны TEMPER “под задвижку”). Такие краны полностью соответствуют заменяемой задвижке. При монтаже нового трубопровода, выбор строительной длины крана более независим. Но не помешает уверенность,что строительная длина используемой арматуры не является эксклюзивной и при необходимости замены через несколько лет не придется искать одного единственного производителя шарового крана с уникальной строительной длиной. При использовании шарового крана, очень часто строительная длина оказывается тесно зависимой от другого важного параметра арматуры – условного прохода.



2. Полный и неполный (стандартный) проход

Выбор полного или неполного (стандартного) прохода шарового крана зависит от условия работы конструкции в трубопроводной системе и ее допустимого гидравлического сопротивления. Можно выделить два наиболее характерных случая: когда конструкция устанавливается на магистральной линии с большим расходом среды, необходимо иметь арматуру с малым гидравлическим сопротивлением во избежание больших энергетических затрат на транспортировку среды, особенно жидкой, но в тупиковых позициях допустимо применять арматуру, имеющую повышенный коэффициент гидравлического сопротивления.



Наибольшие энергетические потери будут создаваться в трубопроводах, в которых жидкости перемещаются с большой скоростью. В этих условиях необходимо использовать краны, имеющие малые значения коэффициента гидравлического сопротивления. Ориентировочные значения коэффициента для различных типов кранов: полнопроходные – 0,1-0,4; неполнопроходные – 0,4-1,6.



Большинство шаровых кранов известных зарубежных брендов производятся по стандартам, отличающимся от арматурных стандартов, применявшихся в России и странах СНГ. Именно строительная длина крана является первым и самым очевидным отличием – шаровые краны зарубежного производства со строительной длиной «под задвижку» могут быть изготовлены производителем только под заказ. Стоимость и срок такого заказа неизбежно увеличивается. Следующее значительно отличающаяся характеристика импортной арматуры – эффективный проход крана. Большинство шаровых кранов зарубежного производства имеют редуцированный (стандартный) по отношению к присоединительному диаметру диаметр эффективного прохода.



Преимущества шаровых кран перед клиновыми задвижками



 – шаровые краны могут быть изготовлены практически для любого диаметра;
 – шаровые краны способны выдержать существенно больший уровень давления;
 – температурный диапазон эксплуатации шаровых существенно больше, чем у клиновых задвижек;
 – у шаровых кранов практически нет заклинивания и ими существенно легче управлять, задвижки же заклинивают довольно часто, особенно после того, как длительное время находятся в открытом либо закрытом положении;
 – более высокая герметичность шаровых кранов;
 – шаровые краны являются универсальными, тогда как клиновые задвижки в большинстве случаев используются только на воду;
 – шаровые краны в сравнении с клиновыми задвижками имеют более компактные размеры и меньший вес;
 – шаровые краны служат намного дольше, существенно реже выходят из строя и более надежны, чем клиновые задвижки;
 – клиновые задвижки нуждаются в регулярном осмотре и обслуживании, шаровые краны не нуждаются в постоянном контроле состояния;
 – клиновые задвижки могут применяться только в качестве запорной трубопроводной арматуры, а шаровые краны могут эксплуатироваться как запорная так и запорно-регулирующая ТПА.

xn—-7sbbg9ahwcrf4fvb.xn--p1ai
