Армирование теплого пола – Какая сетка нужна для стяжки теплого пола: выбор редакции

Какая сетка нужна для стяжки теплого пола: выбор редакции

Краткое содержание

Для устройства теплого пола возникает потребность заливки цементно-песчаной стяжки. Она необходима для фиксации нагревательных элементов в виде кабеля или трубок с циркулирующим теплоносителем. Цементно-песчаная стяжка отличается высокой теплопроводностью, что позволяет повысить эффективность теплого пола в несколько раз. Также для устройства отопления напольного типа используется армирующая сетка.

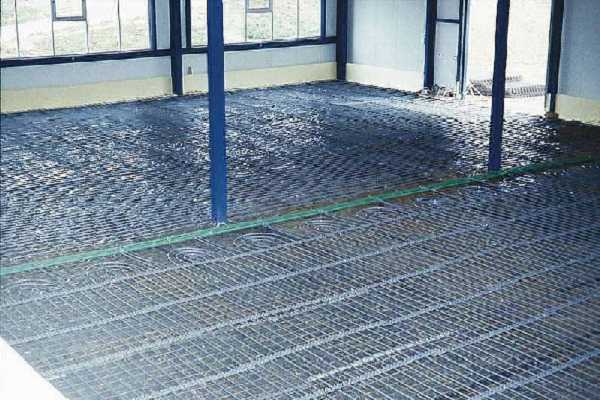

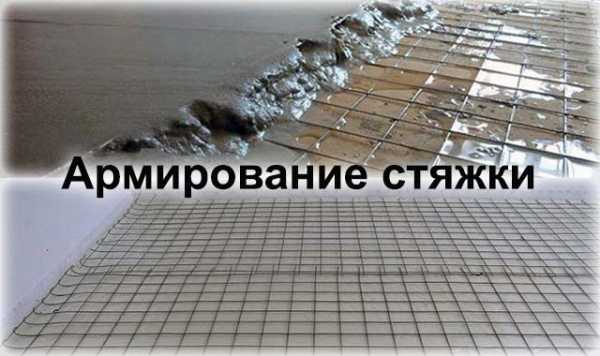

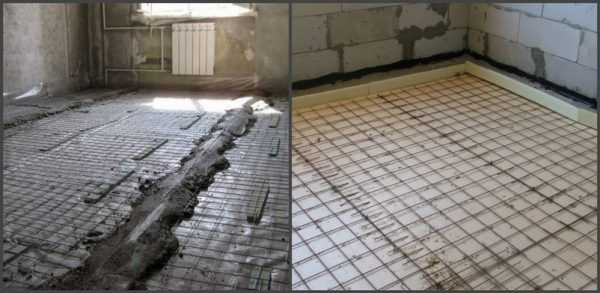

Стяжка с армирующей сеткой для теплого пола

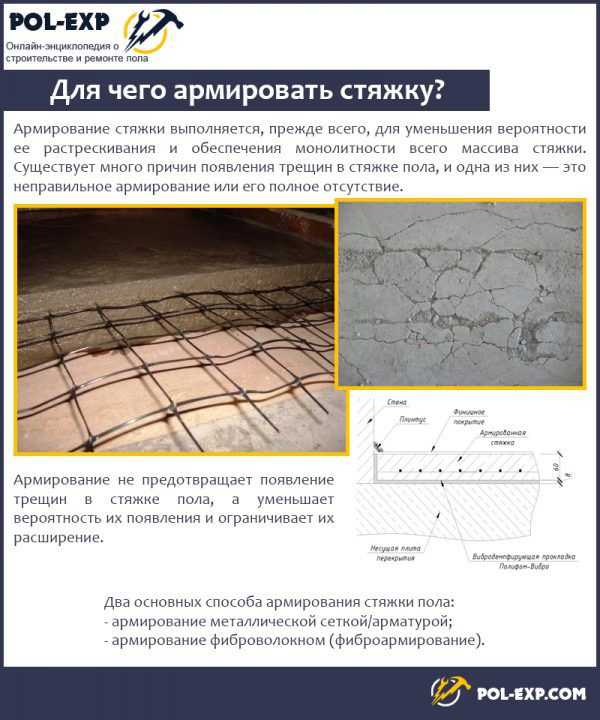

Для чего производится армирование

Использовать армирующую сетку для стяжки теплого пола необязательно. Но если применить ее, можно добиться следующего положительного эффекта:

• значительно повышается прочность залитого бетона, увеличивается его долговечность. При колебании температуры теплого пола возможны деформации стяжки, которые компенсируются установленной арматурой;

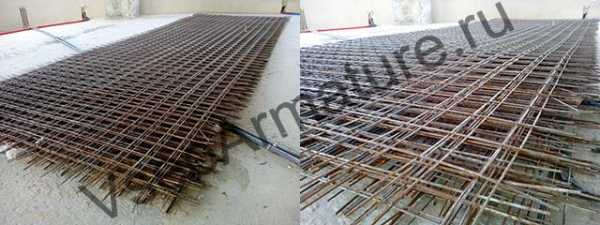

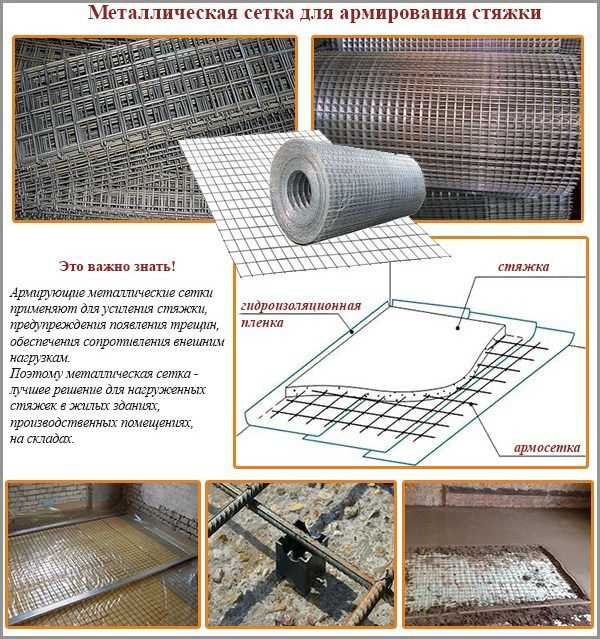

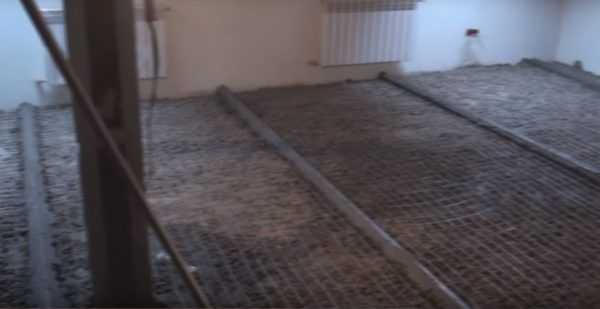

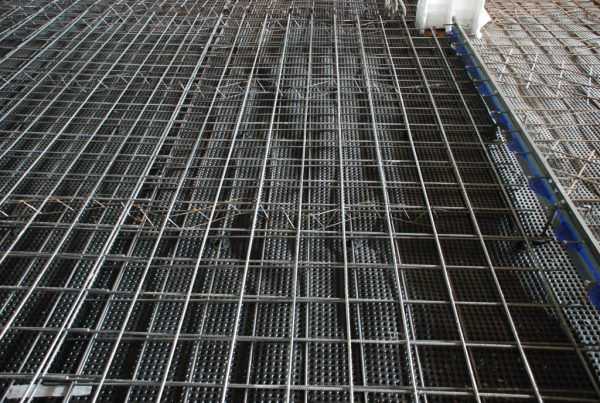

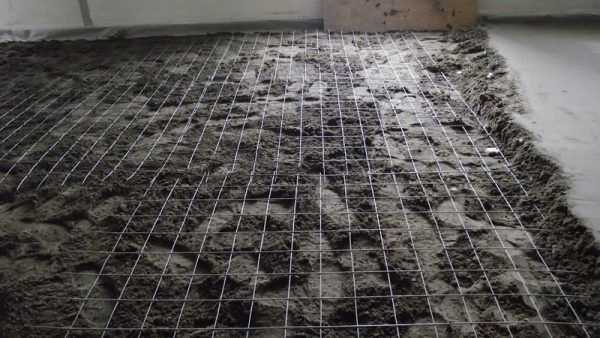

  Металлическая сетка для армирования стяжки для теплого пола

• нагрузка от напольного покрытия, мебели и перемещающихся людей распределяется на основание равномерно;
• во время эксплуатации стяжки предотвращаются деформации, которые могут приводить к образованию трещин;
• армирующая сетка позволяет снизить расход цемента при изготовлении раствора. Также можно уменьшить толщину стяжки без потери ее прочностных характеристик;

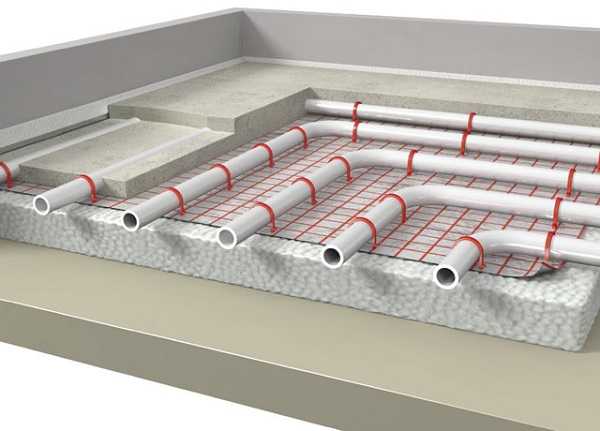

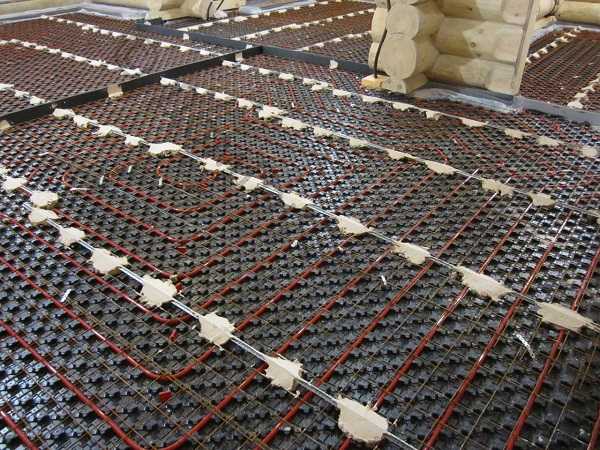

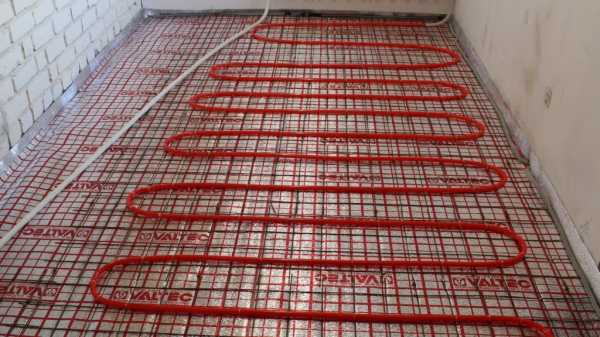

• при помощи сетки можно зафиксировать трубы водяного отопления с циркулирующим теплоносителем. Для этого используют пластиковые фиксаторы;
• увеличение производительности отопления. Электрический нагревательный кабель или трубопровод с циркулирующим теплоносителем не прилегает плотно к основанию из теплоизолирующих материалов. В образовавшийся зазор проникает раствор, что на порядок увеличивает теплоотдачу теплого пола.

Разновидности армирующих сеток

Электрический или водяной теплый пол обустраивается при помощи следующих армирующих элементов:

Армирующая сетка имеет разные размеры ячеек. Он может составлять 5х5, 10х10, 15х15, 20х20, 25х25, 30х30 см. Толщина использованных стержней – 3-4 мм. При наличии значительных нагрузок на основание арматура может иметь большой диаметр – 7-12 мм.

Популярные виды сеток от различных производителей

Сетка под электрический или водяной теплый пол производится многими компаниями. Каждый вариант имеет свои особенности, что позволяет применять его в различных системах отопления.

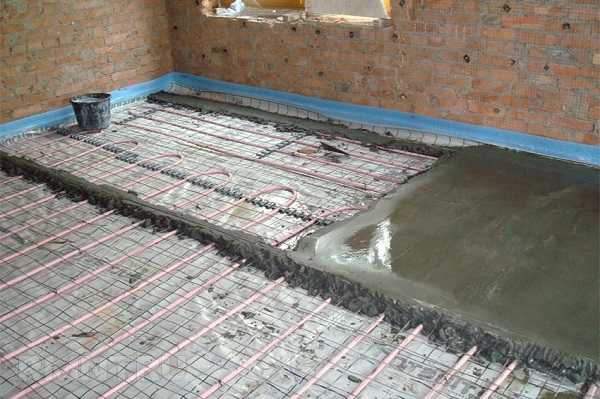

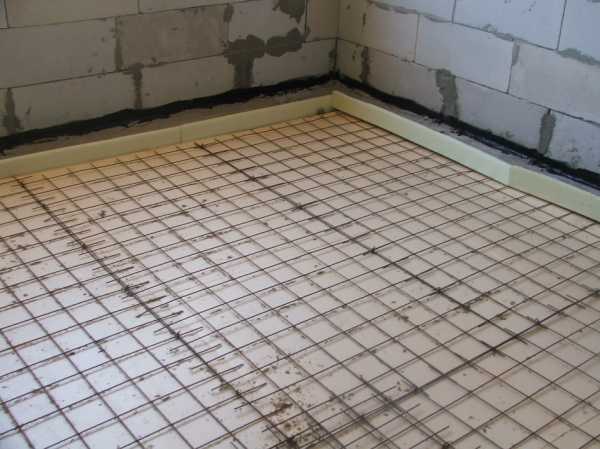

Тёплый пол на пенопласте и армирующей сетке

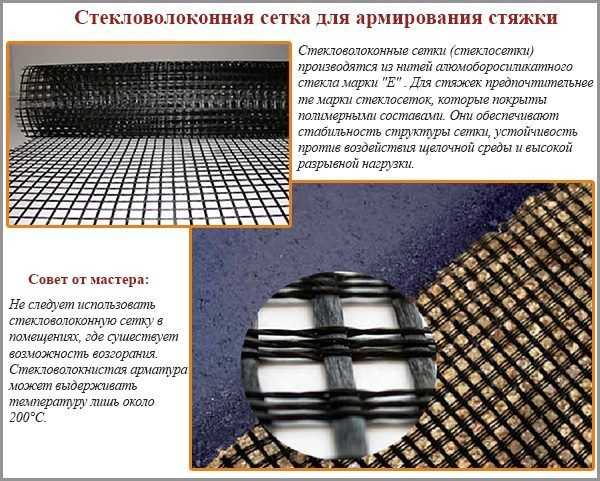

Армпласт – стеклопластиковые армирующие элементы

Стеклопластиковая сетка Армпласт идеально подходит под электрический тип напольного отопления. Армирующие элементы из стеклопластика можно также использовать для усиления штукатурного слоя, кладочного раствора, в дорожном строительстве. Преимуществами продукции Армпласт считаются:

Стеклопластиковая арматура с песчаным покрытием и периодическим профилем

• в отличие от стали, стеклопластик не разрушается от коррозии. Поэтому данный материал эффективно прослужит более долгий период;
• небольшой вес армирующих элементов облегчит их монтаж. Также они не будут производить дополнительной нагрузки на основание;
• коэффициент расширения стеклопластика такой же, как и у бетона. При наличии температурных колебаний армирующие стержни будут деформироваться вместе с цементно-песчаным раствором. Такая особенность позволит продлить срок службы стяжки в несколько раз;
• стеклопластик крепче стали приблизительно в 2 раза. Для обеспечения определенных характеристик раствора нужна сетка со стержнями меньшего диаметра и с большим размером ячеек;

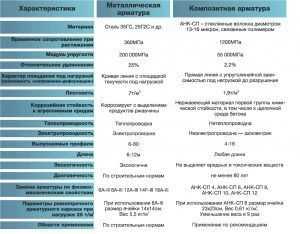

  Таблица равнопрочной замены металлической арматуры на стеклопластиковую

• стеклопластик является диэлектриком. Он не проводит электрический ток, что объясняет его высокую безопасность для систем напольного отопления;
• стеклопластик не способен намагничиваться. Это актуально для полов, что позволяет предупредить множество негативных моментов, в том числе запыленность помещения;
• стеклопластиковые сетки выпускаются в рулонах определенной ширины для облегчения монтажа и транспортировки.

Фибраснаб – армирование из стальных стержней

Для стяжки теплого пола чаще всего выбирают именно металлическую сетку. Продукт от производителя Фибраснаб отличается следующими преимуществами:

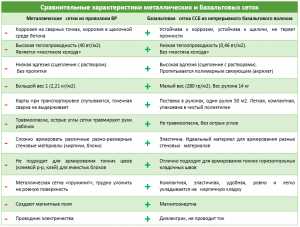

Сравнительные характеристики металлических и базальтовых сеток

• форма ячеек сеток максимально приближена к квадрату. Это повышает ее жесткость. Во время армирования устанавливаемая полоса не растягивается, что положительно сказывается на полученных характеристиках бетонного основания;
• подобран идеальный размер шага укладки арматурных стержней. Это позволяет без перерасхода металла получить оптимальные прочностные характеристики материала;
• продукция Фибраснаб изготовлена из металла толщиной 0,65 мм;
• длина рулона для армирования составляет 25 м. Это позволяет уменьшить расход материала за счет отсутствия большого количества стыковочных швов;

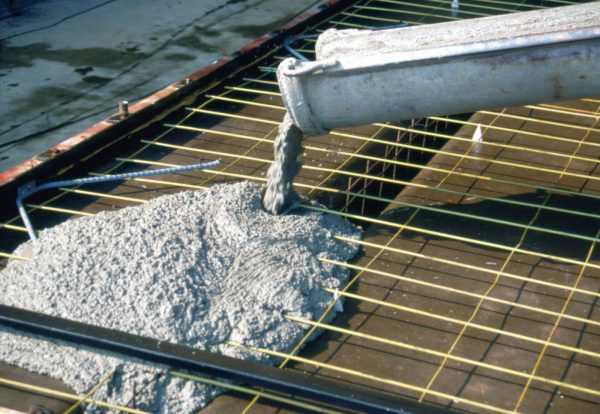

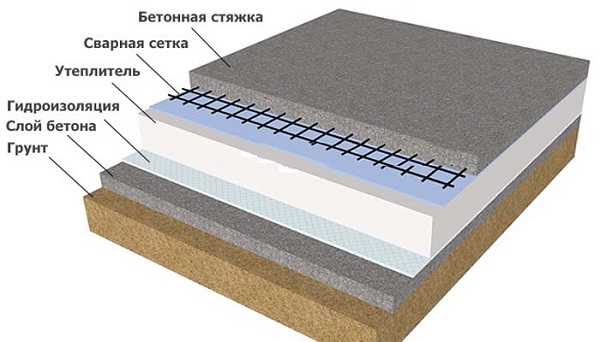

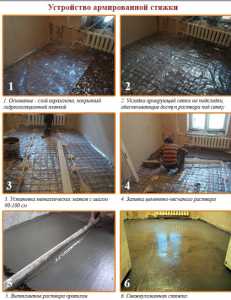

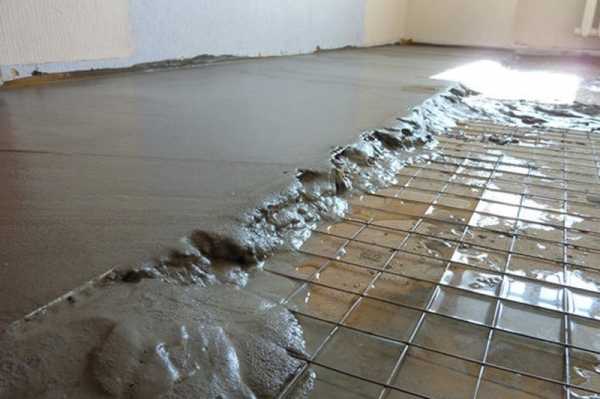

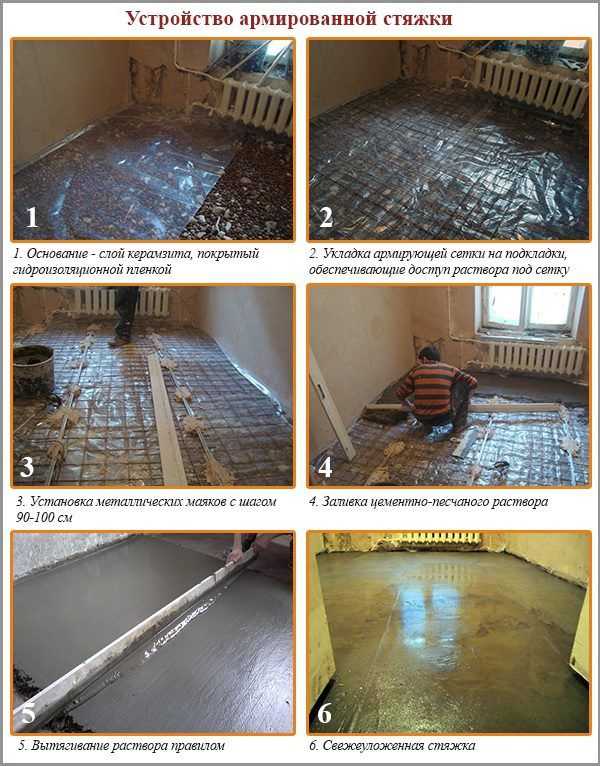

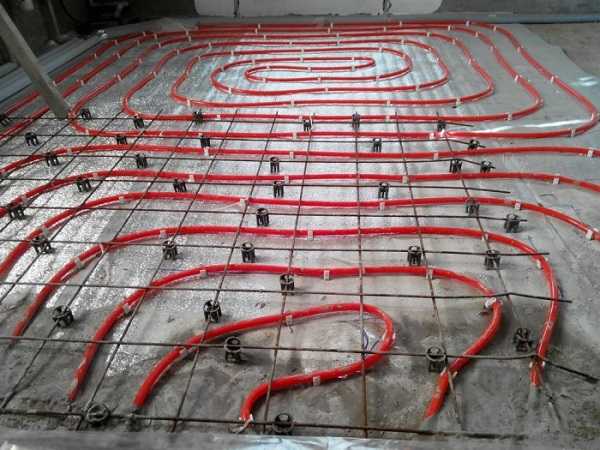

  Устройство армированной стяжки

• армирующие стержни имеют оцинкованное покрытие. Оно защищает металл от негативного воздействия влаги, агрессивных веществ из цементно-песчаного раствора;
• стальные стержни прекрасно работают в условиях перепада температуры, не деформируются и не разрушаются от такого воздействия;
• металл имеет отличные прочностные характеристики;
• при разрушении одного или нескольких звеньев не нарушается целостность всего армирующего полотна;
• ребра сеток Фибраснаб размещаются под углом, что значительно увеличивает силу сцепления раствора с металлической поверхностью.

Tenax – армирование из полипропилена (пластика)

Армирующие элементы Tenax изготовляют из полипропилена с применением специального процесса экструзии. Такой подход к производству продукции позволяет добиться отличного качества в двух направлениях – высокой прочности и достаточной гибкости. Армирование Tenax идеально подходит для стяжки толщиной до 8 см под электрический или водяной тип напольного отопления.

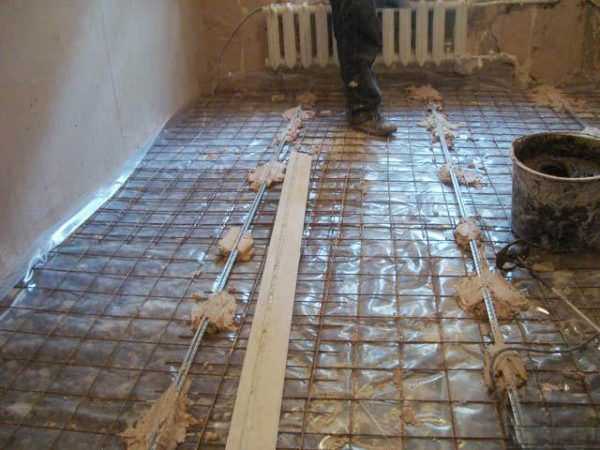

Технология изготовления полусухой стяжки

Особенностью полипропиленовой сетки считается:

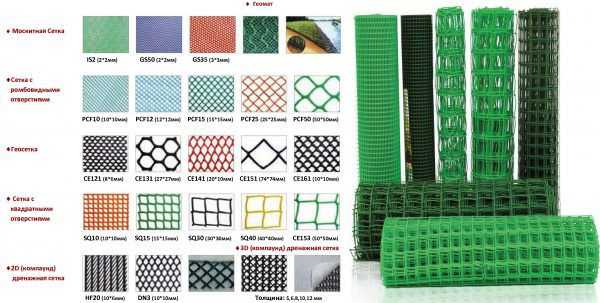

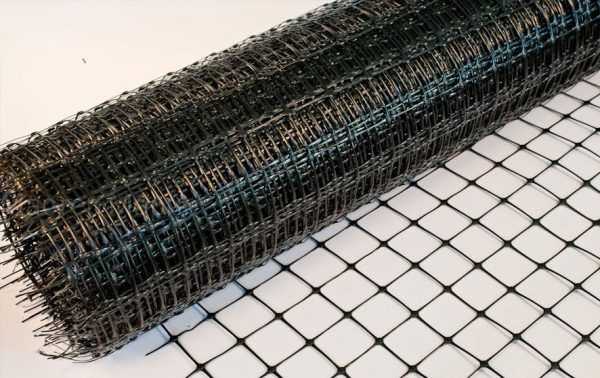

Пластиковая армирующая сетка для стяжки

• она не боится усадки бетона. В результате деформаций полипропиленовые армирующие элементы только растягиваются, но не разрушаются;
• вес пластика небольшой, что облегчает транспортировку и монтаж сетки. Также она продается в рулонах длиною 50, 100 м и шириной 1,5 м или 2 м;
• полипропиленовые армирующие элементы обладают высокой прочностью. Двуосная ориентация нитей, плетение сетки без использования узелков, использование во время производства метода экструзии позволяет добиться такого положительного эффекта;
• химическая инертность полипропиленовых волокон. Они не вступают в реакцию с составом раствора, не разрушаются под воздействием влаги и высокой температуры, не поддаются коррозии;

  Таблица характеристики полипропиленовой сетки

• стоимость сетки из полипропилена на порядок ниже стальной;
• лист для армирования можно легко разрезать при помощи обычных ножниц, что значительно облегчает монтаж как в обычных помещениях, так и в комнатах со сложной конфигурацией;
• способность не экранизировать всевозможные средства связи, поскольку полипропилен не способен создавать помех для радиоприемников, телефона и других устройств.

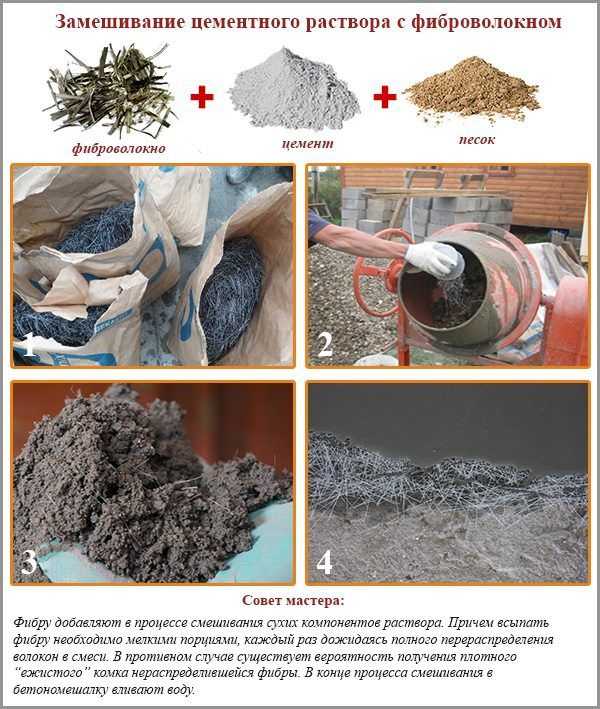

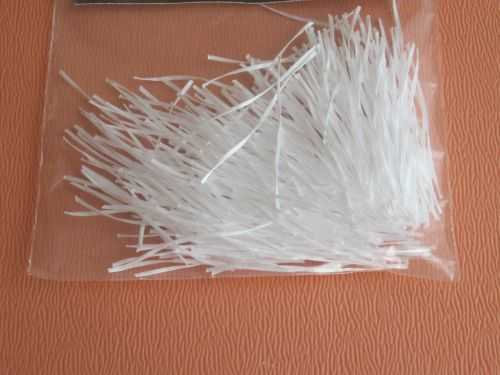

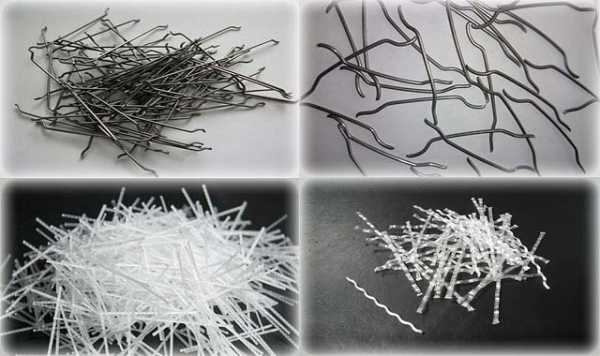

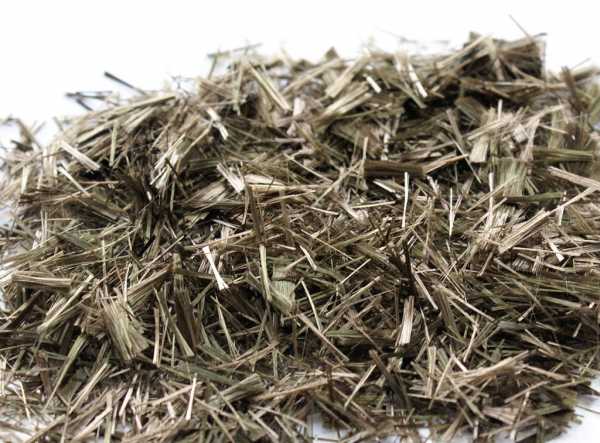

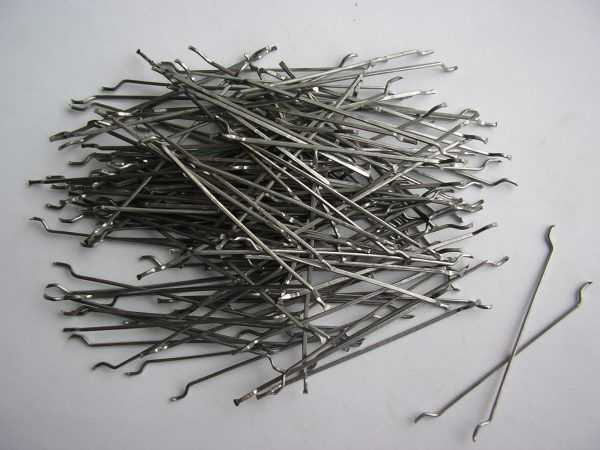

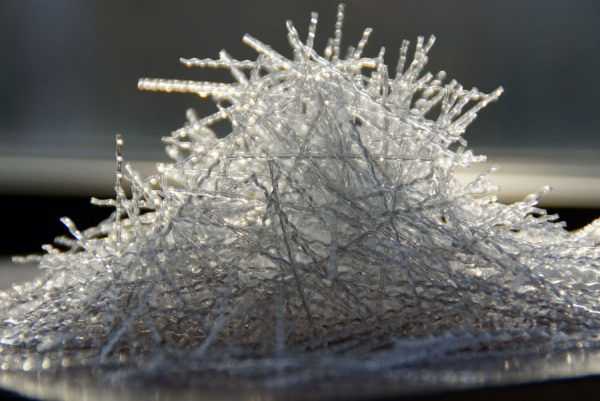

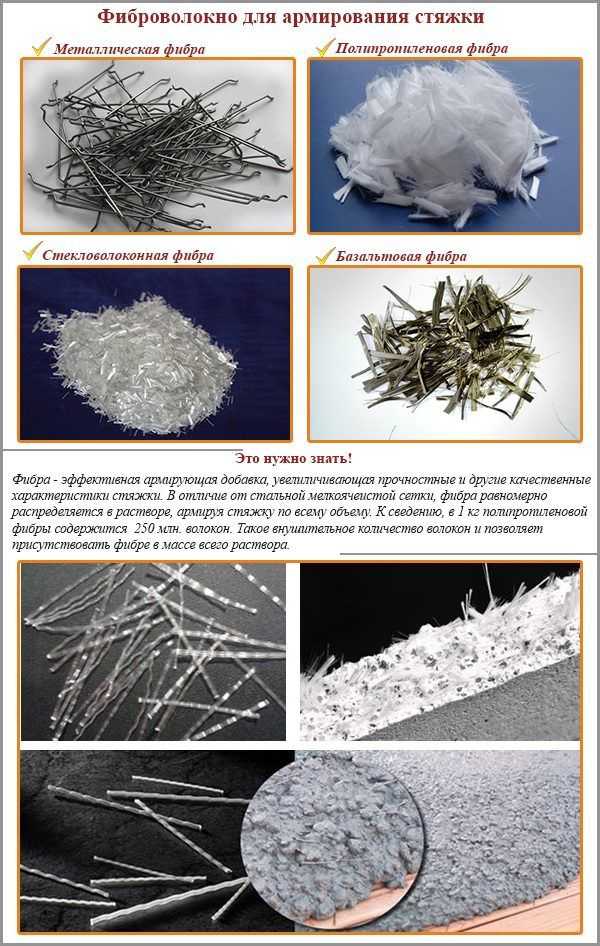

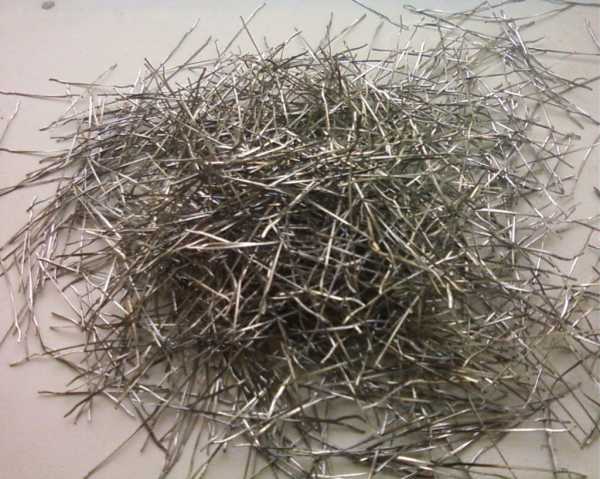

Армирование фибрами

Для армирования стяжки теплого пола применяется не привычная сетка, а отдельные волокна – фибры. Их длина в среднем составляет 6-20 мм. Если к стяжке предъявляются высокие требования относительно прочности и трещиностойкости, тогда волокна могут достигать 50-60 мм. Армирование фибрами для устройства напольного отопления не позволит зафиксировать нагревательные элементы в нужном положении, но значительно улучшит качество залитого бетона.

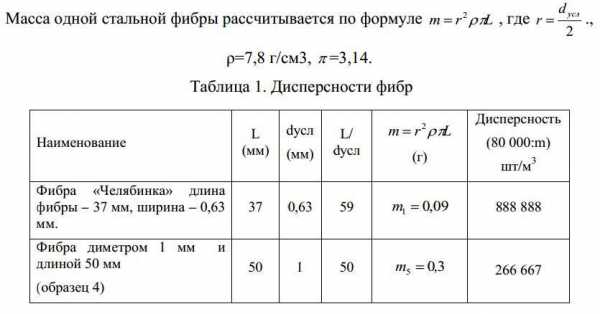

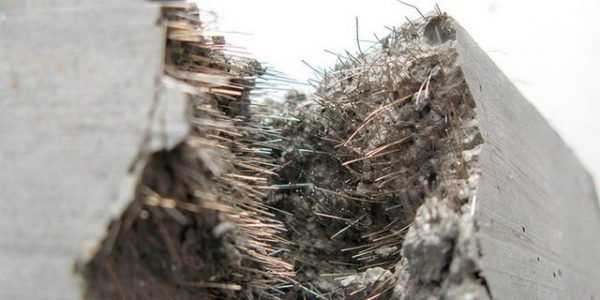

Сравнительные испытания фибры

Популярными производителями фибры для устройства теплого пола считаются Спектрстрой, ПромФибраСнаб, и другие. Компании предлагают следующие варианты продуктов для армирования:

Использование каждого варианта армирования имеет свои преимущества и недостатки, что нужно учитывать перед началом работ.

Видео: Базальтовая фибра для армирования бетонных полов

kaminyn.ru

Стяжка для водяного теплого пола своими руками, виды растворов, методы заливки

Содержимое:

1. Какая стяжка лучше для теплого водяного пола
2. Какая толщина стяжки должна быть
3. Обязательно ли армировать стяжку
4. Как правильно залить стяжку на тёплый пол
5. Зачем и чем грунтовать стяжку
6. Почему стяжка трескается

Одним из сложных и трудоемких процессов при укладке водяного теплого пола является заливка стяжки. Как показывает практика, большинство нарушений допускается при изготовлении чернового или финишного слоя.

В результате ошибок появляются трещины, уменьшается прочность, происходит деформация труб, завоздушивание системы. Стяжка для водяного теплого пола своими руками может быть выполнена только при соблюдении требований, изложенных в ГОСТ.

Какая стяжка лучше для теплого водяного пола

Мало кто из хозяев планирующих сделать укладку теплых полов знает, что существует несколько разновидностей стяжки. Обычно работы выполняются с помощью цементно-песчаной смеси с добавлением керамзита или щебня мелкой фракции.

Технология укладки водяного теплого пола под стяжку позволяет использовать и другие виды материалов для выполнения работ. Основание можно сделать следующими способами:

• Мокрый вид стяжки – преимуществом такого способа является высокая прочность плиты и малые затраты на изготовление смеси. В качестве недостатков можно отметить длительный срок проведения работ. От начала монтажа до завершения понадобится около 1-1,5 месяца.
  Состав стяжки для водяного теплого пола состоит из бетона на основе отсева, с добавлением присадок, для улучшения теплопроводности, и пластификаторов, увеличивающих прочность.

• Полусухой вид стяжки – в состав добавляют большое количество песка и цемента, и меньший объем воды, чем в обычном растворе. Облегченная полусухая стяжка для водяного теплого пола высыхает быстрее и обычно используется для ремонта в квартире. Преимуществом такого раствора является быстрое высыхание после заливки.

• Сухая стяжка для водяного теплого пола – в составе полностью отсутствует вода. Пол выравнивают сухой смесью. Сверху выкладывают листы фанеры. Сделать сухую стяжку самому достаточно сложно. Особенностью материала является низкий вес, позволяющий снизить нагрузку на излом. Отсутствие воды позволяет сделать полы за несколько дней. Легкая стяжка используется в помещениях, где ограничена весовая нагрузка на плиты перекрытия.

• Нивелирующие составы – готовые строительные смеси для заливки стяжки помогают вывести полы в ноль, добиться того, чтобы основание стало идеально ровным. Преимуществом нивелиров является оптимально подобранный состав раствора, смешанный в заводских условиях. В готовой смеси уже присутствуют все необходимые присадки и пластификаторы.
  Технология заливки практически не отличается от той, что используется при заливке обычного раствора. Готовую нивелирующую смесь выливают на подготовленный пол и растягивают по маякам. При условии соблюдения рекомендаций производителя, получается прочная плита, устойчивая к перепадам температур.

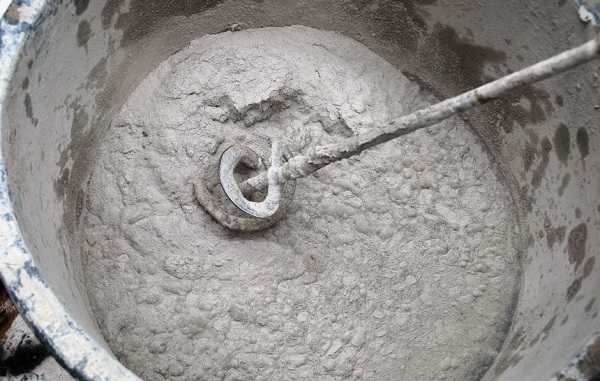

При самостоятельном изготовлении бетона важно добавлять различные виды пластификаторов. Как правило, используют присадки для увеличения прочности и термоустойчивости.

Какая толщина стяжки должна быть

Оптимальная толщина бетонной стяжки водяного теплого пола выбирается исходя из следующих критериев:

• Теплопроводность – толщина чистовой стяжки не должна препятствовать прохождению теплового излучения. Необходимо, чтобы плита быстро прогревалась и начинала отдавать тепло в помещение.

• Прочность – установлена допустимая минимальная толщина стяжки для водяного тёплого пола 25 и 45 мм. Эти параметры возможны только при использовании готовых нивелирующих смесей.
  Самовыравнивающие составы имеют присадки для компенсации температурных расширений. При использовании бетонного раствора потребуется увеличить толщину до 6,5 – 7 см.

• Сроки эксплуатации – обязательно заливается черновая и финишная стяжка. Толщина пирога должна быть не менее 15 см. Для обеспечения длительного срока эксплуатации без появления трещин обязательно используется правильный состав бетона, и армирование.


Увеличение толщины приводит к большей нагрузке на разрыв стяжки. Чтобы не допустить разрывов, потребуется предусмотреть компенсационные швы. Предельная толщина финишного слоя по СНиП составляет 10 см.

Обязательно ли армировать стяжку

Технология монтажа теплых полов подразумевает использование армирующего слоя. Укладка сетки позволяет в несколько раз увеличить прочность бетонной плиты.

Выравнивающую стяжку, из готовых составов, согласно указаниям производителя, можно заливать и без армирования. Однако практика показывает, что использование сетки необходимо, так как арматура помогает облегчить монтаж трубопровода. Водяной контур фиксируют непосредственно на сетку, используя хомуты.



Увеличить прочность бетона, можно добавив стекловолоконный наполнитель стяжки. Армировочное волокно перемешивается во время приготовления раствора. Фиброволокно позволяет обойтись без использования армирующей сетки.

При использовании традиционных составов раствора в больших помещениях допускается двойное армирование стяжки. Арматура укладывается таким образом, чтобы между сетками было 3-4 см. Особенно это важно сделать, если используется максимальная толщина стяжки над водяным теплым полом. Для облегчения конструкции можно укладывать специальную полистирольную систему.

Так как слой стяжки должен быть не менее 5 см, чтобы обеспечить высыхающему раствору устойчивость на разрыв, обязательно использовать армирующую сетку.

Как правильно залить стяжку на тёплый пол

Согласно инструкции, заливать стяжку надо только после того, как были выполнены все штукатурные работы в помещении, установлены окна и двери. Это обеспечит необходимые условия для проведения монтажных работ.

Последовательность заливки следующая:

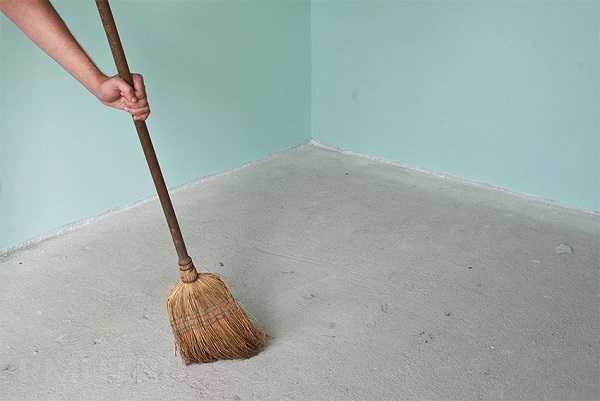

• Подготовительные работы – удаляются все наплывы, мусор, включая мелкие камешки. Выставляются маяки для черновой стяжки. В качестве основания можно использовать плиты перекрытия, но их также следует выровнять в случае наличия перепадов. Стены снизу необходимо прошпаклевать на высоту 15 см. Этот слой понадобится для монтажа демпферной ленты.

• Устройство черновой стяжки – после заливки основания, допускаемые неровности для площади, занимаемой водяным контуром, согласно ГОСТ, не должны превышать 5 мм. Поэтому монтаж чернового пола осуществляется по маякам. Чтобы обеспечить максимальное утепление поверхности, рекомендовано применять стяжку из керамзитобетона.

• Утеплитель под стяжку – теплоизоляционные плиты фиксируются на клеевой раствор или с помощью специальных анкеров. Швы проходят монтажной пеной.

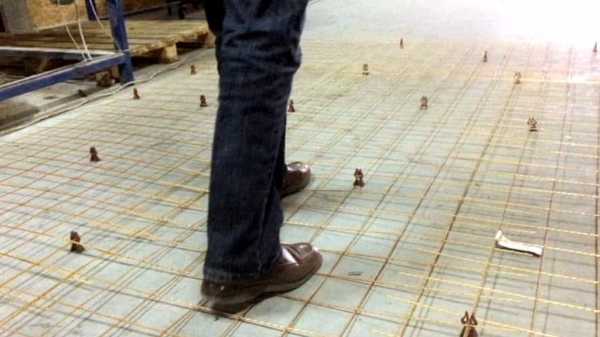

• Сетка для армирования – подойдет материал с ячейками 10*10 или 15*15 см. Сетку укладывают на пятаки таким образом, чтобы она отступала от слоя теплоизоляции на 3-4 см.

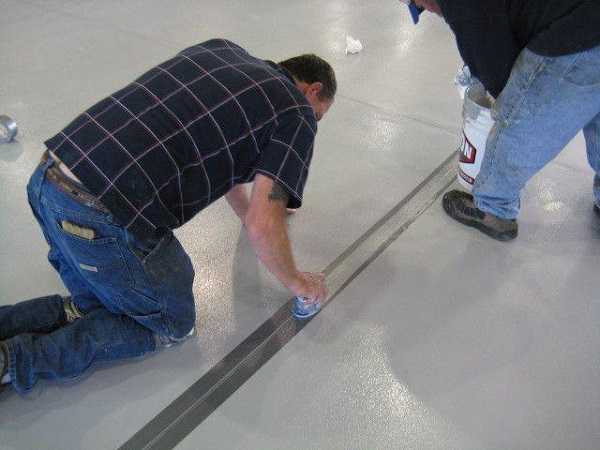

• Изготовление температурных швов – укладывается демпферная лента. Как правило, компенсирующую ленту прокладывают вдоль стены по всему периметру помещения.
  Дополнительно монтируют деформационные швы вдоль комнаты, таким образом, чтобы отделялись отапливаемые зоны, имеющие отдельный водяной контур. Это необходимо для компенсирования расширений при работе системы отопления. Эксплуатация полов без имеющихся компенсационных отделов приводит к быстрому разрушению стяжки.

• Укладка трубы.

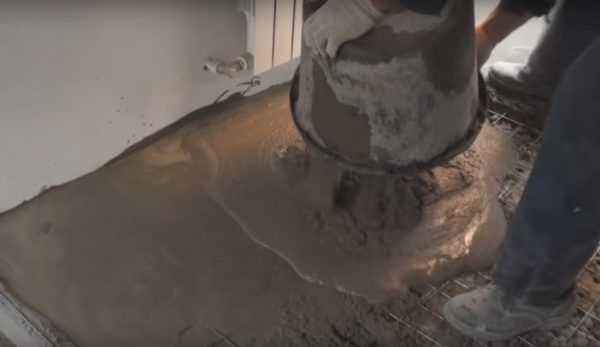

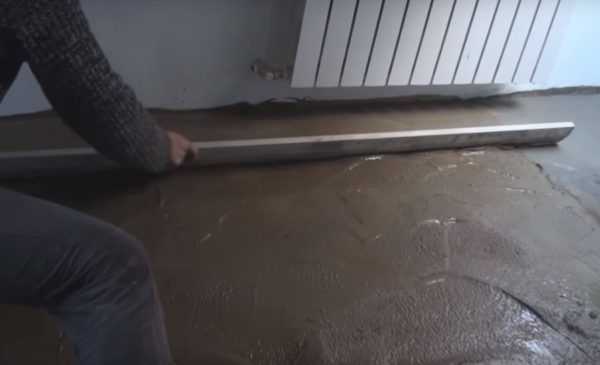

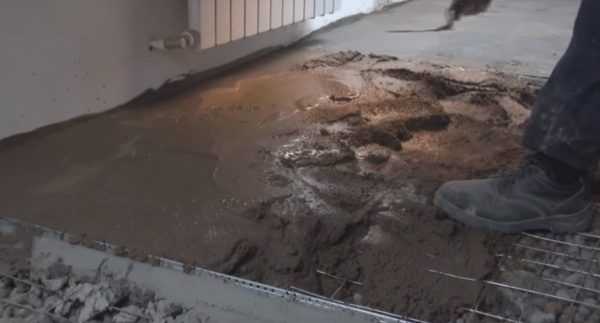

• Заливка чистового пола – работы проводятся с добавлением пластификатора для цементной стяжки. Марка раствора не ниже М 150 для жилых домов и М 300 для промышленных объектов. Рекомендуется, чтобы для чистовых полов монтировалась стяжка с отсевом (небольшими фракциями щебня), допускается использование готовых нивелирующих смесей, предназначенных для теплых полов. Пропорции раствора 1 к 6 (для отсева), 1 цемента, 4 щебня, 3,5 песка для цементных составов.

• Первый запуск – минимальный срок необходимый для высыхания мокрой стяжки 25 дней. Самовыравнивающие смеси набирают прочность в течение 1-2 недель. По сухой стяжке можно укладывать напольное покрытие и сразу запускать водяной контур. Максимальная температура водяного теплого пола в стяжке 35-40°С, но СНиП рекомендует эксплуатацию при нагреве до 25-30°С.


Качество финишного слоя зависит от того, какое напольное покрытие планируется использовать в дальнейшем. Под ламинат и паркетную доску потребуется дополнительно выровнять пол после заливки стяжки. Линолеум может укладывать непосредственно на залитый пол без дополнительных приготовлений. Также обстоит дело с облицовкой под плитку. Небольшие неровности устранятся после укладки напольного покрытия.

Зачем и чем грунтовать стяжку

Пропитывающие составы предназначены для скрепления верхнего чистового слоя. Грунтовка глубокого проникновения пропитывает пол, на 1-2 см. Проникающая грунтовка исключает ситуации, при которых в результате температурного расширения отходит верхняя часть стяжки, особенно если поверхность дополнительно выравнивалась с помощью нивелирующих смесей.

Грунтовка помогает скрепить все компоненты стяжки и подготовить основание к будущей укладке напольного покрытия.

Особенно важно обрабатывать поверхность грунтовкой при монтаже керамической плитки. Клеевой состав имеет низкую адгезию к пыли, мусору. При температуре стяжки в 25°С, плитка начнет отходить от негрунтованной поверхности уже через несколько месяцев.

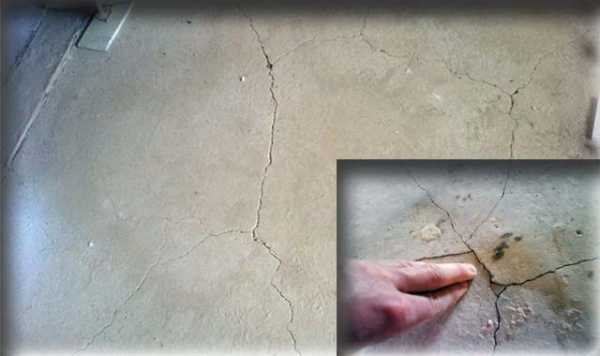

Почему стяжка трескается

Существует несколько основных причин, по которым в стяжке появляются трещины. В большинстве случаев они связаны с нарушением технологии заливки пола.

• Неправильное приготовление раствора – в состав обязательно следует добавлять армирующие добавки и пластификаторы. Залитой стяжке нельзя пересыхать. Чтобы обеспечить необходимо количество влаги, пол закрывают пленкой и поливают водой в течение 7-10 дней.

• Несоблюдение СНиП – идеальная толщина прогрева 7 см. Допускается уменьшение до 5 см в случае использования армирующих присадок. Меньшая толщина неизбежно приводит к появлению трещин, даже после укладки армирующего слоя. Исключение составляют стяжки, изготовленные на основе готовых растворов.

• Ранний запуск теплого водяного пола после стяжки – следует выдержать как минимум 28 дней после заливки полов. Раствор постепенно набирает крепость. Запуск системы отопления ранее этого срока приводит к растрескиванию в 80% случаев.


Ремонт трещин в стяжке не такая и сложная задача, как может показаться в начале, особенно если разрушения носят локальный характер и ограничены небольшими размерами. Трещины на площади больше чем 30% от всей площади пола не подлежат ремонту. Требуется полный демонтаж бетонной плиты.

Заделка трещин в стяжке выполняется следующим образом:

1. Повреждение расширяется.

2. Делаются поперечные штробы через каждые 20 см.

3. В проделанные каналы укладывается металлическая проволока.

4. На треснутую стяжку, в подготовленные штробы, заливают клеевой раствор (можно клей для плитки). Растягивают шпателем, ровняя поверхность.

5. После высыхания поверяют целостность покрытия.


Существует несколько видов стяжек, применяемых при монтаже теплых полов. При выборе материалов необходимо учитывать существующие СНиП и особенности, связанные с монтажом.

avtonomnoeteplo.ru

Армирование теплого пола | Компания «Арматура+»

 Армирование теплого пола. Понятие и применение.

Самыми прочными покрытиями, служащими для выравнивания полов, являются стяжки – бетонные или цементно-песчаные, с помощью которых осуществляется армирование теплого пола. При соблюдении технологии замешивания и заливки, они служат долгими десятилетиями, не требуя ремонта. Однако и у стяжек есть весомый недостаток – они не отличаются прочностью на растяжение, поэтому при растягивающих нагрузках легко трескаются. Например, в процессе высыхания или при подвижках на непрочном, «плавающем» основании. Чтобы не допустить образования трещин, выполняют армирование теплого пола путем ввода в ее толщу армирующих элементов.

Армирование теплого пола: для чего нужна сетка?

Армирование теплого пола, сетка которого при укладке теплых полов играет большую роль:

• Армирование теплого пола, во время укладки нагревательных элементов которого: труб или электрического кабеля, необходимо проводить их фиксацию для предотвращения сдвига и нарушения схемы расположения. Для этого перед тем как укладывать теплый пол, уложить арматурную сетку, на которую и производится крепеж элементов теплого пола при помощи хомутов.
• Армирование теплого пола, для увеличения теплоотдачи раствор стяжки должен обволакивать нагревательные элементы со всех сторон. Поэтому сетка укладывается на подставочки, чтобы между ней и основанием оставалось пространство.
• Армирование теплого пола, кабель системы обогрева требует изоляции, иначе при образовании пустот он будет перегреваться, что приведет к выходу из строя. При укладке кабеля на арматуру раствор обволакивает кабель со всех сторон, не оставляя пустот.
• Армирование теплого пола благодаря ячеистой конструкции сетки можно без предварительно нанесенной разметки укладывать теплый пол.
• Армирование теплого пола при системе теплый пол происходят температурные колебания, которые отражаются на качестве стяжки. При армировании стяжки усиливается ее прочность, и увеличивается срок эксплуатации конструкции.
• Армирование теплого пола, при котором происходит равномерное распределение нагрузок по поверхности пола, при хождении по нему людей или от стоящей в комнате мебели.

Армирование теплых полов : основные виды теплых полов.

Армирование теплых полов по принципу обогрева делится на два основных вида: водяной (нагрев от горячей воды) и электрический (нагрев с помощью электроэнергии). Для большей эффективности работы рекомендуется использовать водную систему обогрева для больших помещений, имеющих отдельные автономные котлы, а электрический вид больше подходит для небольших по площади квартир. Лучше всего доверить подборку теплого пола профессионалам, которые правильно рассчитают все параметры, качественно и грамотно проведут монтаж. Также они смогут гарантировать устранение любых проблем, могут возникнуть в период эксплуатации в случае неправильной установки.

Водяной вариант теплого пола.

Водяной вариант пола – представляет собой обычную радиаторную отопительную систему, только в современном и более экономном варианте. По сравнению с обычным водяным отоплением с помощью батарей, месячная экономия достигает 10%. Это происходит потому, что температура нагрева воды теплого пола ниже, чем в батареях как минимум на 2 градуса, что соответственно снижает потребление энергии.

Электрический вариант теплого пола

Электрический теплый пол – самый популярный и распространенный вид среди данных систем. Принцип действия основан на процессе нагревания электрического кабеля, изготовленного из материалов, имеющих высокое сопротивление. Их очень просто монтировать, а температурный режим можно легко изменить.

При выборе варианта обогрева и всех комплектующих при армирование теплого пола, необходимо принять во внимание такие факторы как:

• Площадь остекления всех окон, балконов, лоджий, эркеров.
• Высоту этажа – если это первый или последний этажи, то необходим специальный расчет материала для монтажа.

Стяжку, осуществляя армирование теплого пола, можно сделать своими руками, сэкономив немалые средства. Или работу специалистов нужно контролировать, для чего лучше изучить данный вопрос внимательно.

Стяжка вместе с трубопроводом представляет из себя неразборную массивную конструкцию длительного использования. Неправильная укладка влечет растрескивание, разрушение напольного покрытия, течь теплоносителя, завоздушивание труб, поэтому требует проведение капитального ремонта помещения. Важно конструкцию сделать надежной, правильно.

Под стяжку нужно создать ровное утепленное основание. На нем в соответствии с проектом (решением) закрепить трубопровод на определенной высоте, чтобы он оказался внутри. Затем необходимо сделать раствор соответствующего качества, разложить его на основание по уровню нужной толщины.
Далее подробней об этих и других вопросах создание обогреваемого пола.



Армирование теплого пола: подготовка основания пола к укладке стяжки.

Армирование теплого пола осуществляется при наличие прочного и сухого основания. Если оно создавалось мокрым методом, то необходимо его высушить перед укладкой вышележащих слоев. В противном случае выходящая влага может разрушить армирование теплого пола — стяжку.

Если в основании применяются деревянные элементы, то они должны быть сухими. Иначе в дальнейшем возможно их коробление, что может нарушить всю конструкцию.

Армирование теплого пола осуществляется при наличие ровного основания. В пределах одного контура трубопровода разность высотных отметок не должна превышать 5 мм. Иначе могут быть проблемы с завоздушиванием.

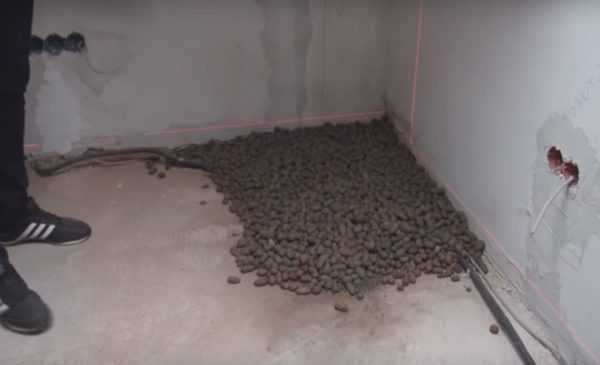

Под утеплитель бетонные основания выравниваются отсыпкой и разравниванием влажного песка. Или укладывается тонкий слой непрочной стяжки.

ruarmatura.ru

Выбираем армирующую сетку для теплого пола

Устраивая теплый пол, многие заливают его песчано-цементной стяжкой. Ее основное предназначение – фиксация нагревательных элементов. Стяжка обладает высоким показателем тепловой проводимости, чем повышает эффективность теплового пола в разы. При заливке применяется армирующая сетка для теплового пола. Рассмотрим ее виды и критерии выбора.

Основное предназначение сетки для теплого пола

Применение арматурной сетки для обустройства теплого пола – условие необязательное. Но с ее помощью можно достичь определенного эффекта:

• существенно повысится прочность бетонного слоя, увеличится его эксплуатационный период. В момент колебаний температурного режима пола стяжка может деформироваться, поэтому кладочная сетка сможет компенсировать эти нежелательные явления;
• нагрузочные усилия, создаваемые напольным покрытием, мебелью и людьми, будут распределяться по основанию равномерно;
• армирующая сетка для теплого пола позволит сократить объем цемента при заливке стяжки. Уменьшается толщина заливки, при этом прочностные характеристики не снижаются;

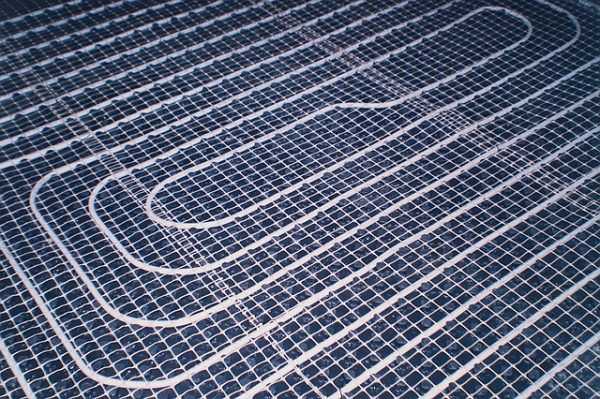

• с помощью сетки фиксируются трубы отопления для теплого водяного пола, по которым перемещается тепловой носитель;
• производительность теплого пола увеличивается. Электрокабель или трубопровод к основанию плотно не прилегают, в образованный зазор попадает раствор, увеличивающий тепловую отдачу.

Виды

Арматурные сетки для теплого пола изготавливают многие компании, и каждый вариант отличается своими особенностями, позволяющими использовать его с разными отопительными системами.

Металлические

• их применение позволяет обеспечить надежное высококачественное армирование. Такие металлические сетки для теплого пола прекрасно справляются с толстой стяжкой, долгое время поддерживая ее формы. Ячейки исполнены в виде квадратов. Такая особенность повышает прочность сетки, полосы в процессе армирования не растягиваются. Шаг и размер ячеек выбран идеально, чтобы не допустить перерасхода металла и получить оптимальную прочность сетки;
• для изготовления применяю проволоку, диаметр которой варьируется от 2.5 до 6 мм. Сетки из более тонкой проволоки производятся листами небольших размеров. Один рулон имеет длину до 25 м, что позволяет сократить количество стыковочных участков;
• при подборе сетки необходимо учитывать консистенцию песчано-цементной смеси – она должна беспрепятственно проникать через ячейки. Кроме этого, принимается во внимание механическая нагрузка – если ее показатель увеличивается, сетку используют с более мелкими ячейками;
• на поверхности стержнейметаллической сетки имеются насечки, улучшающие сцепление с растворной смесью. Сетка покрыта слоем цинка, защищающим металл от негативных воздействий влажной среды и агрессивных компонентов, содержащихся в растворе;
• стержни из стали отлично работают при изменениях температурного режима, не подвергаясь деформированию и разрушениям;
• сталь отличается хорошим показателем прочности. Разрушение одного или нескольких звеньев не влечет за собой нарушений целостности всей сетки, используемой для армирования.

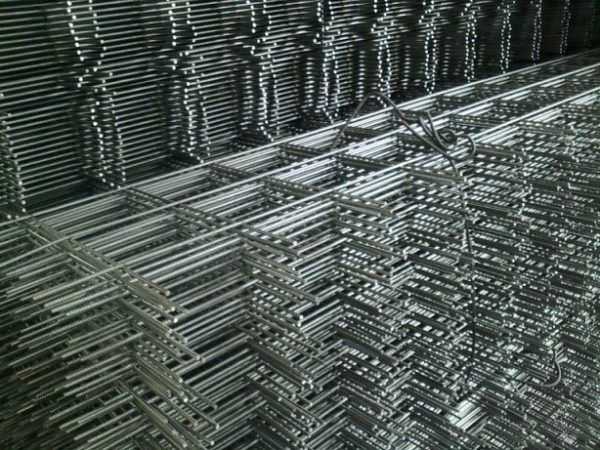

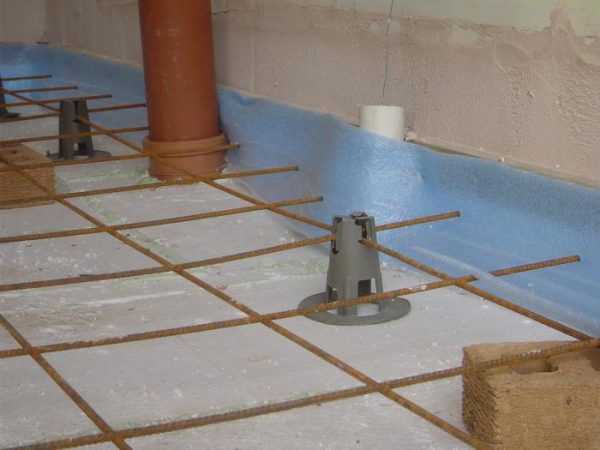

Металлическая сетка для теплого пола

Есть и существенный недостаток – возможно образование коррозии, являющейся причиной появления пустотных участков, понижающих прочность залитой стяжки.

Композитные

Для их производства используются волокна с содержанием базальта или углерода, пропитанные связующими компонентами. Композитная армирующая сетка для теплого пола отличается устойчивостью к влажной среде и химическим соединениям.

Основными достоинствами считаются:

• легкий вес;
• низкий показатель тепловой проводимости;
• устойчивость к воздействию раствора;
• продолжительный эксплуатационный период, не подверженность образованию коррозии;
• пластичность материала, облегчающая процесс монтажа;
• приемлемая стоимость.

В качестве недостатка кладочной сетки для теплого пола, изготовленной из композитных материалов, специалисты отмечают средний уровень термостойкости. Материал, нагретый до двухсот и более градусов, начинает деформироваться.

Толщина стержней сетки для теплого пола может составлять 4 – 14 мм. Изделие может выпускаться в виде готовых к укладке полотен или стержнями, которые соединяются вязальной проволокой.

Композитная сетка может выглядеть в виде отдельных волокон – фибр, длина которых достигает 6 – 20 мм. В случаях, когда требуется залить прочную стяжку, используют волокна с длиной в 5 – 6 см. Такой способ армирования не зафиксирует нагревательную систему теплого пола, но качество залитой стяжки существенно улучшит.

Композитная сетка для теплого пола

Сегодня изготовитель предлагает несколько вариантов такой продукции:

• стеклянную фибру. С ее применением расход цементного материала снижается на пятнадцать процентов;
• базальтовые волокна. Их рекомендуют использовать для полов, подверженных воздействию окружающей среды;
• полипропиленовую фибру. Размер волокон в диаметре составляет 15 – 25 мкм, длина – от 0.6 см. С ее помощью отлично устраняются микротрещины в стяжке;
• стальную фибру. Наиболее распространенный и практичный вариант, отличающийся хорошей прочностью.

Пластиковые

Для изготовления используется эластичный материал. Готовая конструкция не боится воздействия влажной среды, отлично противостоит образованию коррозии.

Пластиковая сетка для укладки теплого пола отличается легким весом и длительным эксплуатационным периодом. Материал выпускается рулонами 2 на 50 м, размеры ячеек могут быть различные. Предназначена сетка для укрепления стяжки и понижения нагрузок.

Преимущества материала:

• при усадке бетона сетка не разрушается, ее элементы всего лишь растягиваются;
• транспортировка материала и его монтаж выполняются легко;
• прочность пропиленовой сетки достигается за счет двуосной ориентации нитей, во время плетения узелковые соединения не применяются;
• стоимость пластиковой сетки существенно ниже металлического аналога;
• материал для армирования во время монтажа легко разрезается простыми ножницами. Это позволяет выполнять работы по укладке сетки оперативно;
• пластиковый материал отличается способностью не экранизировать проводку различных средств связи, установленных в помещении.

Пластиковая сетка для теплого пола

Технология монтажа

Разберемся, как правильно выполнить монтаж сетки для укладки теплого пола.

Не имеет значения, какую сетку вы решили использовать – армирование выполняется по всей площади пола. Если длина заливаемой поверхности большая, разрешается укладка сетки для армирования внахлест, с последующим соединением проволокой.

Не забываем, что от стен делаются отступы. Если армируется сложное основание, имеющее плавные переходы или ступеньки, рельеф необходимо повторять. В таких случаях сетку монтируют на специальные крепежи, чтобы она находилась в подвешенном состоянии на расстоянии двух сантиметров от основания.

Подготовительные работы

Сначала необходимо правильно разместить сетку для напольнойстяжки.

Устанавливают ее на определенной высоте от основания, учитывая при этом толщину будущей стяжки для теплого пола и размер стержней сетки. Для этого разрешается использовать различные приспособления – деревянные бруски, обломки кирпичей, металлический профиль и т. п. Главным условием является то, что подставки должны иметь нужную толщину, позволяющую раствору проникнуть под нагревательные элементы.

До того момента, как начнете заливать стяжку, необходимо выложить слои песка, гравия, гидро- и теплоизоляции. После устройства такого «пирога» разрешается устанавливать арматурную сетку и выполнять заливку раствора.

Нюансы армирования

Существуют общие правила устройства и армирования стяжки, которых следует придерживаться в работе:

• не смотря на разные виды сетки для армирования, в песчано-цементный раствор для увеличения прочности и эластичности добавляются пластификаторные компоненты. Смесь получает возможность проникать в ячейки любых размеров;
• до начала работ с сеткой рекомендуется изучить сопроводительную инструкцию от изготовителя.

Имеются и определенные особенности армирования:

• чтобы не случилось, сетка должна располагаться непосредственно в толще слоя, а не на черновом полу;
• ячейки сетки определяются с таким расчетом, чтобы не создаватьпрепятствий для заливки бетонной смеси.
• арматурная сетка не должна иметь загрязнений;
• элементы сетки не должны выступать на поверхность стяжки. Это позволит исключить образование коррозии на металлических стержнях.

Укладка сетки

Арматурная сетка размещается в нижней трети заливаемого слоя. Подставки укладываются в очках пересечений прутьев. Для удобства монтажа есть возможность приобрести специальные подставки, изготовленные в виде корон, стоек, стульчиков и т. д.

При установке сетки соблюдается одна немаловажная особенность – шаг установки подставок зависит от толщины предполагаемой стяжки.

Если вы решили использовать композитную или пластиковую сетку, то действовать придется несколько иначе:

• проведя подготовительные работы по устройству пирога, следует залить третью часть раствора и выровнять слой;
• после этого укладывается сетка, утапливается в растворный слой;
• как только выполните укладку электрического кабеля или теплого водяного пола по сетке, заливается оставшаяся часть раствора, для выравнивания которой выставляются маяки;
• такие виды сеток разрешается укладывать непосредственно на трубы системы теплого пола, но появляется вероятность того, что раствор не полностью заполнит все пустотные участки.

Применение каждого известного варианта армирующей сетки отличается своими достоинствами и недостатками, и это необходимо учесть на начальном этапе работ.

pechiexpert.ru

сеткой, арматурой, фиброволокном по СНиП

Многолетняя практика показывает, что бетонная или цементно-песчаная стяжка – самая надежная конструкция пола. Лучше неё есть только армированная стяжка пола. Бетон считается хрупким материалом и особой прочностью на растяжение и изгиб не отличается. И если в жилых помещениях, по железобетонным перекрытиям бетонная стяжка не нуждается в армировании, то в заводских цехах или в складе, гараже, основания пола испытывают значительные нагрузки. Такие полы нужно укрепить.

Когда необходимо армирование

Стяжка армированная, по существу – это разновидность железобетонного изделия, выдерживающего разного рода нагрузки. Арматура, заложенная в конструкцию предназначена для:

• предохранения полов от трещин и микротрещин при эксплуатации;
• проседания бетонного основания;
• продления срока эксплуатации пола.

Треснутая стяжка — последствие не соблюдения технологии бетонирования и отказа от армирования.

В жилом помещении стяжка – это 4-х – 8-ми сантиметровый слой песчано-цементного раствора, выравнивающего железобетонные плиты перекрытия. В свою очередь, плиты не допускают нагрузок, деформирующих стяжку, берут их «на себя».

Однако, если на железобетонные перекрытия укладывается теплоизоляционный материал (минеральные плиты, пенопласт, экструдированный пенополистирол), армировать полы становится необходимостью.

Армирование стяжки пола в квартире или доме выполняется под каминами, печами, предполагаемых местах повышенной нагрузки. Также в жилых помещениях нужно армировать стяжку толщиной более 50мм.

Сетки для стяжки — металлические

В строительстве традиционно усиливают конструкции сетчатыми элементами. Это могут быть такие сетки:

• металлические оцинкованные, используемые в дорожном строительстве. В частном домостроении хозяева приспосабливают в качестве арматуры сетку-рабицу или штукатурную, которая хорошо справляется со своей задачей;
• пластмассовые, полимерные;
• сетки из стекловолокна;
• армируют и фиброволокном из полипропилена, базальта, металла, стекла.

Наиболее удачным вариантом укрепления стяжки считается армирование металлической сеткой. Для индивидуального строительства такого рода армирование является гарантией службы цементного пола на долгие годы.

Металлическая сетка ячейкой 100 на 100 мм., для армирования стяжки пола.

Сетки стекловолоконные и полимерные уступают в прочности металлическим. Поэтому они чаще используются в частном домостроении, общественных зданиях, помещениях, где нет больших нагрузок на полы.

Насыпные волокна – фибру, добавляют в состав раствора при замешивании. Такой способ укрепления стяжки гарантирует от образования усадочных трещин и микротрещин. Фибра повышает противоударную стойкость пола, но сопротивления изгибающим и растягивающим нагрузкам оказать не может.

Арматура для укрепления стяжки

Прутки арматуры соединяются точечной сваркой или проволочными скрутками, используя крючок для вязки арматуры. Как правило, используется в качестве прутков стальная арматура класса А400, диаметр которой рассчитывается в зависимости от нагрузки на бетонную или цементно-песчаную армированную стяжку. Наиболее популярна для сварки (скрутки) прутков арматура диаметром от 8 до 12мм. Ячейки, в зависимости от диаметра арматуры и расчетных нагрузок на полы, имеют размер от 50 х 50мм до 250 х 250мм.

Арматурные сетки эффективны для устройства полов по грунту, щебню, керамзиту. В отдельных случаях, когда требуются полы усиленной конструкции, СНиПы рекомендуют выполнить двухслойную укладку сеток. Те же СНиПы требуют размещения сетки в толще бетона для защиты арматуры от коррозии.

Последовательность устройства полов

Чтобы полы в помещениях служили долго и надежно, нужно аккуратно выполнять каждый этап работы:

1. Поверхность любого основания подготовить должным образом – очистить от грязи, мусора.
2. Если основанием служит старая бетонная поверхность, нужно щели, трещины расшить, очистить и залить жидким раствором.
3. Если предусмотрено в проекте, укладывается гидроизоляция, а также теплоизоляция.
4. С помощью водяного уровня делается разметка уровня пола на стенах помещения.
5. Раскладываются пластиковые фиксаторы для арматуры, или из раствора делаются подкладки под сетку, чтобы обеспечить положение ее в толще бетона.
6. На фиксаторы укладывается сетка с нахлестом листов на 1-2 ячейки.
7. Далее устанавливаются маяки – доски, рейки или направляющие для штукатурки заводского изготовления. Расстояние между маяками должно быть на 10-20 см меньше длины правила.
8. Между маяками заливается бетон или раствор.
9. Когда стяжка схватится, маяки, если это были бруски или доски, вынимаются, дыры заделываются бетоном или раствором.

Чтобы армированная свежая стяжка не высыхала местами, неравномерно, ее в течение нескольких дней нужно поливать водой и накрывать полиэтиленовой пленкой.

Неметаллические материалы для армирования полов

Проектировщики, после расчетов нагрузок на полы, охотно закладывают в документацию пластиковые сетки для армирования. Но этот материал используется только для армирования стяжек с небольшой нагрузкой, к примеру, при устройстве теплого пола или наливных полов в жилых помещениях, офисах, ресторанах, других общественных местах.

Имеют пластиковые изделия и некоторые, вполне весомые достоинства:

1. Малый вес, что удобно при транспортировке и хранении. Их легко резать и укладывать.
2. Высокая, по сравнению и металлической сеткой эластичность позволяет лучше растягиваться в случае усадки здания, что предупреждает появление трещин на поверхности пола.
3. Пластиковая арматура не боится агрессивной среды и коррозии.
4. Высокая эластичность и прочность на растяжение делают этот материал популярным в новостройках.
5. Низкая стоимость.

Технология устройства пола в квартире с помощью полипропиленовой сетки принципиально не отличается от устройства стяжки с металлической арматурой. Отличием можно считать то, что для пластиковой сетки не нужны подпорные элементы. По подготовленному основанию заливается минимальная толщина бетона или раствора, и прямо на него ложится пластиковая сетка. Дальше – маяки, заливка, как и у любого вида стяжки.

Стекловолоконная сетка

Армирование стяжки пола возможно только пропитанными стекловолоконными сетками. Пропитка позволяет им противостоять воздействию щелочной среды, образующейся в толще бетона.

Материалом для арматуры служат нити, содержащие алюмоборосиликатное стекло. Эксплуатационные качества, характеристики, область применения те же, что и у сеток полипропиленовых.

Минус, хотя и несущественный, в том, что стекловолокно нежелательно использовать в помещениях с возможным риском возгорания. Критической температурой для стеклопластиковой арматуры является 150°С.

Фиброволокно

Принцип использования фибры в качестве арматуры для стяжки существенно отличается от армирования сетками.

Фибру – волокна базальта, стекла, полипропилена, металла, в сухом виде добавляют к ингредиентам раствора или бетона. При застывании пола фибра дает эффект прочного монолита, хорошо защищает поверхность пола от микротрещин, но от значительного механического воздействия не спасет.

Армированная фиброй стяжка укладывается и выравнивается по маякам, так же, как бетон или раствор на другие виды арматуры.

Если фибру использовать одновременно с металлической или полипропиленовой сеткой, получается суперпрочное покрытие.

При работе с фиброй, добавлять ее нужно небольшими порциями в растворную смесь, дожидаясь полного распределения волокон в бетономешалке или другой емкости. Если добавить одновременно всю отмеренную «порцию», фибра может сбиться в бесформенный комок.

Теплые полы

При устройстве полов с подогревом армирование цементно-песчаной или бетонной стяжки обязательно. Этого требуют СНиПы, и даже индивидуальный застройщик должен понять необходимость операции.

Дело в том, что для эффективной работы теплого пола нужна надежная теплоизоляция. Чаще это плиты пенополистирольные. На этот слой укладывают нагревательные элементы, которые заливаются раствором. Такие полы подвержены действию перепадов температур, а армирующие элементы препятствует появлению трещин на поверхности.

Стяжка теплого пола без армирования прослужит недолго. Наилучшим вариантом укрепления теплых полов будет армирование комбинированное – сеткой металлической или полипропиленовой и фиброй.

Ровный пол – обязательное условие для качественной укладки всех современных покрытий – ламината, паркетной доски, линолеума, керамической плитки. Отлично служит для выравнивания основания бетонное финишное покрытие. Но бетон и раствор считаются хрупкими строительными материалами, и могут разрушаться под воздействием механических нагрузок и перепадов температур. Последнее – важный вопрос. Современные технологии позволяют устраивать теплые полы, вводя в толщу бетона нагревательные элементы, «прячут» инженерные коммуникации.

Армирование стяжки металлом, пластмассой, фиброй, улучшает эксплуатационные качества бетонного пола, он становится устойчивым к разного рода воздействиям. Армирование препятствует образованию трещин, поверхность получается гладкой и ровной, сопротивляется тепловым нагрузкам.

vseoarmature.ru

Как правильно сделать стяжку на теплый пол?



Теплый пол состоит из нескольких слоев. Каждый выполняет свою функцию, но вместе они работают как единая система. Стяжка для теплого пола – это важная составляющая системы. Чтобы выполнить ее заливку правильно, надо знать технологические особенности монтажа и послойный состав всех видов теплого пола.

Наглядное строение полового покрытия с обогревом

Структура теплого пола

Она определяется двумя показателями:

• подпольное пространство;
• тип нагревательных элементов.

Подпольное пространство

• Перед заливкой стяжки на первых этажах или в подвальных помещениях монтируют два вида изоляции: тепловую и водяную. Теплоизоляция состоит из утеплителя. Для оборудования полов в жилых помещениях используют базальтовую минеральную вату или экструдированный пенополистирол. Толщина слоя – 50-100 мм. Она зависит от климатического района. Минеральную вату надо гидроизолировать с двух сторон. Для этой цели используют обычную полиэтиленовую пленку или мембранную пароизоляцию. Экструдированный пенопласт не впитывает влагу. Поэтому гидроизоляция укладывается прямо на черновое основание под утеплитель.
• В помещениях с теплым подпольным пространством утеплитель укладывать не обязательно. Если принято решение о дополнительном утеплении, то толщина материала составляет всего 20-30 мм.

Вне зависимости от типа помещения, укладка теплого пола в стяжку проводится на слой теплоотражающего материала. У него одна сторона покрыта фольгой и не дает теплу уйти вниз.

Тип нагревательных элементов

Водяной или кабельный – предусматривает максимальное количество слоев:

• Первый – основание. Это может быть плита перекрытия, которую надо выровнять, либо земляная подложка, на которую надо смонтировать армированную монолитную плиту из бетона.
• Второй – гидроизоляция. В случае с плитой перекрытия она настилается по ней. При устройстве монолитной железобетонной плиты пленка кладется прямо на землю.
• Третий – утеплитель. Это листы базальтовой минеральной ваты или пенопласта. Их укладывают стык в стык. Щели заделывают монтажной пеной.
• Четвертый – паро,- или гидроизоляция. Ее используют только для защиты минеральной ваты. Для пенопласта она не нужна.
• Пятый – теплоотражающая поверхность. Она состоит из фольгированного материала и вспененного полистирола.

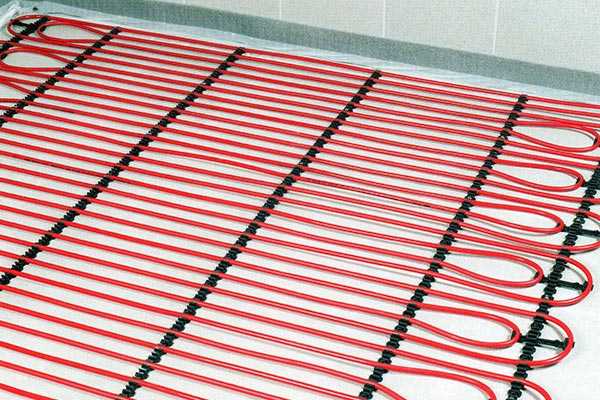

• Шестой – нагревательные элементы. Применяют полипропиленовые трубы или электрические кабели. Их крепят к основанию скобами.
• Седьмой – армирующая сетка. Ее монтируют при толщине стяжки теплого пола больше 50 мм.
• Восьмой – выравнивающая стяжка из песка и цемента. Ее заливают по всей поверхности теплого пола.
• Девятый – финишное покрытие. Для водяного и кабельного теплых полов это может быть керамическая плитка, ламинат, паркетная доска и другие отделочные материалы.

У кабельных или инфракрасных нагревательных матов количество слоев уменьшается:

• Первый – основание. На ровные плиты перекрытия маты можно монтировать без предварительной подготовки. Достаточно вымести весь строительный мусор.
• Второй – кабельные или инфракрасные электрические маты. Их продают рулонами, которые раскатывают по полу и соединяют в электрическую сеть.
• Третий – финишное покрытие. Чаще всего это уложенная на клей кафельная плитка.

При монтаже пленочных нагревательных элементов категорически запрещается устраивать «мокрую» стяжку.

Используют «сухую», состоящую из нескольких слоев:

• Первый – основание. Технология его устройства не отличается от двух предыдущих.
• Второй – пленочные нагревательные элементы. Их монтируют прямо на основание. Затем соединяют в единую электрическую цепь.
• Третий – гидроизоляция. На пленочный пол настилают полиэтилен.
• Четвертый – настил. Для жесткости монтируют листы ГВЛ, ДВП, ОСБ.
• Пятый – финишное покрытие. Это может быть ламинат, пробковый пол, линолеум и др.

Настильная стяжка из листов ГВЛ, ДСП – это самый простой вариант. Она не требует больших финансовых и трудовых затрат.

Стяжка для пола

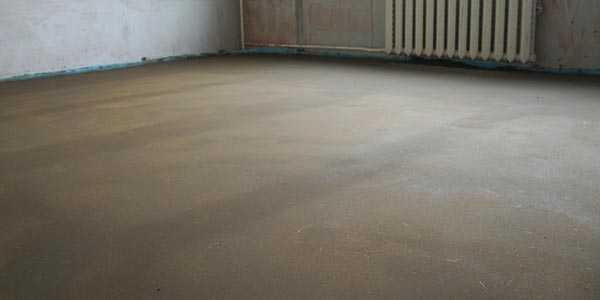

Общий вид цементно-песчаной стяжки для теплого пола

Классическая цементно-песчаная стяжка стоит дороже, чем настильное покрытие. Ее эксплуатационные характеристики намного лучше:

• Прочность. Бетонная или цементно-песчаная стяжка для теплого пола характеризуется высокой несущей способностью. Она надежно защитит нагревательные элементы от механического воздействия и разрушения.
• Теплопроводность. Она замедляет фоновый переход тепла из одного слоя пола в другой.
• Функциональность. На стяжку можно положить любое финишное покрытие.

Толщина слоя

Этот параметр зависит от нескольких факторов:

• Состав раствора. Толщина слоя из обычной смеси цемента и песка – 50-60 мм. Ее можно уменьшить до 20-30 мм, если добавить пластифицирующие присадки.
• Тип элемента нагрева. Для водяного обогрева с армированием из металлической сетки толщина стяжки над теплыми полами – 60-70 мм. Для нагревательных матов – 20-30 мм.

Послойное строение водяного теплого пола

Толщина «пирога» складывается не только из стяжки, но и утеплителя, элементов нагрева. Это учитывают при выборе системы обогрева. Например, стандартный водяной пол «украдет» от 115 до 165 мм высоты комнаты. Электрические или инфракрасные маты отнимут 50-60 мм. Пленочные теплый пол – 30-40 мм. Все зависит от толщины утеплителя и климатического района.

Замес раствора

Сухую смесь для заливки стяжки можно купить в магазине, а можно приготовить своими руками. Она делается из цемента, песка, воды и пластификаторов. В домашних условиях пластификаторы обычно не добавляют.

Приготовление цементно-песчаного раствора с помощью перфоратора и специальной насадки

Марка раствора для стяжки по прочности – М200, М250. Этот показатель означает, что на 1 см² застывшего раствора можно давить с усилием 200-250 кг. Для теплого пола такого показателя достаточно. Цемент используют М400 или М500. Песок рекомендуется брать речной. У него песчинки гладкой формы. Благодаря этому стяжка легче разравнивается. Также можно использовать карьерный песок.

Для замеса раствора марки М200 берут соотношение портландцемента М400 и песка 1:3,5. Его замешивают в бетономешалке или металлической бадье. Воду добавляют по конкретной ситуации. Это зависит от влажности песка.

Объем одного замеса зависит от скорости выработки раствора. Исходят из правила, что он не должен простаивать больше 1-2 часов.

Нормы расхода цементно-песчаной смеси рассчитывают из массы раствора, необходимой для заливки участка площадью 1 м² толщиной 1 см. Для марки М200 – это 20-25 кг, цемента – 4,5 кг, песка – 13,5 кг.

Подготовка основания

Различают несколько способов подготовки:

• Основание из плит перекрытия. В первую очередь удаляют весь мусор, грязь и пыль. Затем поверхность плиты обрабатывают грунтом глубокого проникновения или бетоноконтактом. Для обработки используют обычный малярный валик шириной 200-250 мм.

Удаление мусора для устройства выравнивающей стяжки под теплый пол

Грунт высыхает за 2-3 часа. Рекомендуется обработать поверхность 2 раза.

• Основание из утеплителя и нагревательных элементов. Особых подготовительных работ не требуется. Поверхность очищают и удаляют весь мусор.
• Земляное основание. Его подготовка относится к общестроительным работам, а не к стяжке для теплого пола. В первую очередь на землю засыпают слой песка толщиной 100-150 мм. Затем расстилают гидроизоляционный материал. Чаще всего это полиэтиленовая пленка. На пленку укладывают армирующую сетку с размером ячеек 100×100 мм. На конечном этапе заливают бетонную смесь. Ее лучше заказать в специализированной организации.

Срок набора бетоном прочности – 28 суток. В случае с теплыми полами надо строго выдержать эти временные рамки.

Армирование основания

Стяжку для водяного теплого пола армируют металлической сеткой с размером ячеек от 50×50 до 100×100 мм. Части каркаса укладывают внахлест. Можно скрепить их между собой вязальной проволокой.

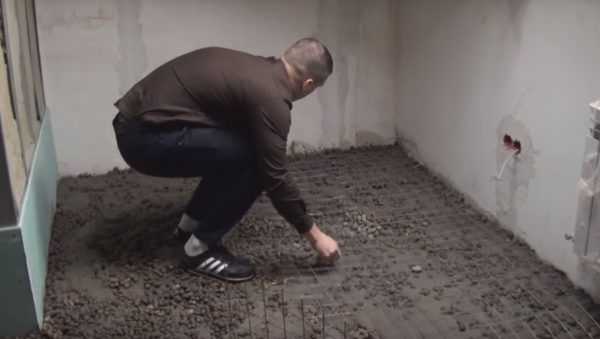

Укладка армирующей металлической сетки для заливки водяного теплого пола

Электрические маты или пленочные теплые полы армируют полимерной сеткой с размером ячеек 20×20 мм.

Надо следить за качеством металлической сетки. Если на ней есть ржавчина, то этот процесс не остановится после заливки пола. Она будет продолжать ржаветь и в теле стяжки.

Установка маяков

Это важный этап, от которого зависит ровность пола в горизонтальной плоскости, однако установка маяков – это не обязательное требование.

Такая технология, когда маяки не устанавливают, используется для заливки цементно-песчаной стяжки в небольших помещениях. Ее просто выравнивают правилом с встроенным уровнем. Устройство стяжки начинают от дальнего угла. Раствор выливают на пол и ровняют. После затвердевания на цементно-песчаную стяжку выливают тонкий 1-10 мм слой самовыравнивающихся полов. Они растекаются по поверхности, создавая ровное и прочное финишное покрытие.

Маяки устанавливают для заливки полов в больших помещениях, где сложно определить уровень горизонта на глаз. В качестве маяков используют профиль с размером ребра 10 мм. Шаг установки – 500-700 мм. Его крепят на раствор. В первую очередь размечают комнату. Вдоль длинной стены устанавливают лазерный уровень. Затем отмечают на ней линию монтажного горизонта.

Отступают от стены 300-400 мм. Затем на раствор устанавливают первый маячковый профиль. Выравнивают его по линии на стене. Остальные маяки монтируют с заданным шагом. Горизонт с первого профиля переносят с помощью строительного уровня. На завершающем этапе проверяют все маяки. Затем их оставляют на 24 часа для затвердевания раствора.

Монтаж маячкового профиля на раствор

Расстояние между профилями должно быть меньше, чем размер правила. В противном случае во время заливки стяжки оно будет проваливаться. Выровнять поверхность не получится.

Заливка стяжки

Ее начинают делать через 24 часа после установки маяков:

• Обрамление комнаты по периметру демпферной лентой. Это полимер, которым обклеивают стены на уровне пола. Она создает буферную зону между стяжкой и ограждающими конструкциями. Лента выполняет несколько функций:

1. препятствует потерям тепла через стены;
2. защищает стяжку от растрескивания в результате температурных скачков.

Оклейка периметра комнаты демпферной лентой

Перед заливкой стяжки, после установки армирующей сетки проверяют работоспособность всей системы. Особенно это касается водяного пола. Если в нем течь, то половое покрытие придется полностью переделывать.

• Заливка цементно-песчаной смеси на теплый пол. Оптимальная температура в помещении для устройства стяжки пола с обогревом – +5-25°С. Заливку начинают от дальнего угла и ведут полосами, ограниченными двумя соседними маяками. После заливки выравнивают каждую порцию раствора плавными волнообразными движениями правила. Не рекомендуется устраивать перерывы в заливке стяжки в одной комнате. Если в ходе работ появился перерыв, то раствор между старым и новым участками тщательно перемешивается. Главная задача – это создание бесшовной монолитной конструкции.

Заливка цементной стяжки для теплого пола

Для определения сроков застывания стяжки есть универсальное правило, которым пользуются все строители и отделочники. На один сантиметр толщины надо добавлять 7 дней. Стяжка под теплый пол толщиной 3 см будет сохнуть 21 день.

После заливки стяжку оставляют сохнуть. Если в помещении сухо и жарко, то с интервалом в 12 часов поверхность увлажняют в течение одной недели. Можно закрыть пол пленкой.

• Устройство деформационных швов. Они необходимы для нивелирования изменений размера стяжки от температурных колебаний. Их прорезают через стуки после заливки стяжки с шагом 1500-2000 мм или при площади помещения больше 25 м². Затем швы заполняют герметиком и заделывают раствором.

Устройство температурных швов

• Демонтаж маяков. Их удаляют через 24 часа после завершения основных работ. Швы заделывают цементно-песчаным раствором. Если планируется заливка самовыравнивающегося пола, то демонтаж маяков проводить не обязательно.

Срок первичного схватывания раствора – 2-3 часа. В этот период можно выравнивать поверхность, т.к. раствор пластичный. Процесс гидратации (набора прочности) протекает ступенчато. Через 72 часа стяжка набирает 50-60% от расчетной прочности. Затем скорость набора прочности уменьшается.

На этом этапе устройство стяжки теплого полового покрытия завершают. По такому прочному и надежному основанию можно положить любое финишное покрытие. Монтаж теплого пола можно выполнить своими руками.

Видео

В быту люди сталкиваются с проблемой, как определить готовность стяжки. Во всех таблицах приведены усредненные параметры. Есть действенный и простой метод. Салфетку из бумаги кладут на стяжку. Сверху закрывают кружкой. Через 8-12 часов ее убирают. Если салфетка сухая, значит, стяжка готова. Если она влажная, то надо подождать.



teplota.guru

Армирование стяжки – все способы с пошаговыми инструкциями

Стяжка пола сама по себе – достаточно прочная, она может выдерживать значительные нагрузки как механического, так и химического характера. Однако в некоторых случаях необходимо производить и дополнительное армирование стяжки. Как это делается и в каких ситуациях данная процедура нужна?

Армирование стяжки

Содержание статьи

Необходимость осуществления армирования

Армирование бетонной стяжки – это процедура ее укрепления, которая позволит повысить показатели прочности при динамических, вибрационных, а также других механических нагрузках на полы. Процедура представляет собой укладку дополнительного слоя при заливке стяжки – армирующей сетки, которая может производиться из различных материалов и иметь разные размеры ячеек.

Для чего армировать стяжку

На заметку! Армирование стяжки защитит ее от появления больших и маленьких  трещин и других разрушений, повысит ее плотность, позволит сэкономить бетонную смесь при заливке.

Армирование стяжки металлической сеткой

Однако армировать стяжку нужно не всегда. Часто необходимость проведения данной процедуры будет зависеть от типа стяжки и условий ее дальнейшей эксплуатации.

Так, в этом плане различают:

• черновую стяжку, которая монтируется на основание или грунт;
• стяжку на перекрытиях;
• выравнивающую стяжку под наливной пол;
• многослойную стяжку со слоем теплоизоляции.

Примеры использования армирующей сетки

Стяжка обязательно армируется:

• если производится создание стяжки чернового пола;
• при укладке теплоизоляционного слоя;
• в случае если полы будут испытывать сильное механическое воздействие;
• если монтаж стяжки осуществляется на ненадежное основание, отличающееся подвижностью;
• там, где полы испытывают повышенную нагрузку;
• при укладке толстой стяжки толщиной более 5 см.

Как делать армирование стяжки пола самостоятельно

Совет! Армирующий слой укладывается при монтаже стяжки в гаражах, а также если подразумевается большой расход бетонной смеси.

Стяжка с армирующим слоем внешне не отличается от стяжки обычной, но гораздо крепче и надежнее, чем стандартный вариант.

Конструкция армированной стяжки

Основные преимущества армирования и отличия от обычной стяжки

И хотя внешне стяжка обычная и укрепленная ничем не отличаются, все же это – два разных типа чернового пола. И разница между ними очень велика. Главное отличие – это наличие дополнительного слоя в виде армирующей стеки. Также существенное отличие наблюдается среди монтажных и эксплуатационных характеристик. Например, уложить бетон ровным слоем на кривом полу гораздо проще, используя армирующую сетку – она позволит легко выровнять основание. В случае затопления помещения стяжка с армирующим слоем гораздо лучше перенесет эту ситуацию.

Самостоятельное армирование стяжки пола

Достоинства укрепленной стяжки:

• увеличение эксплуатационных показателей пола;
• повышение прочности и сопротивляемости воздействию различных факторов;
• снижение риска возникновения трещин;
• уменьшение толщины слоя стяжки;
• экономия строительных растворов;
• возможность легко справиться с большими неровностями пола.

На заметку! Заметим также, что к стяжке предъявляются и определенные требования, которые прописаны в определенных документах. Это СНиПы и ВСН, а также МДС. Например, СНиП 2.03.13-88, ВСН-9-94 ДС и т. д.

Армирование стяжки пола сеткой

Материалы для армирования

Для армирования стяжки используются специальные сетки с определенными параметрами и характеристиками. У каждого вида – свои достоинства и недостатки, а также особенности использования. Это сетка из металла, используемая для обустройства дорог, из полимерных материалов, стекловолокно, а еще применяется и фибра. Ячейки сетки имеют квадратную форму.

Материалы для армирования стяжки

Металлическая сетка

Изготавливается этот вид сетки из стальной прочной проволоки марки ВР-1, имеющей диаметр от 2,5 до 6 мм. Отдельные ее элементы соединяются между собой при помощи сварки. Размер ячеек варьируется от 6 до 20 см. Чаще всего встречается материал с толщиной проволоки 3 мм и ячейками 10, 15 и 20 см.

Металлическая армирующая сетка

На заметку! Прочность сетки будет напрямую зависеть от размеров ячеек – чем они крупнее, тем ненадежнее сетка, тем меньше ее показатели прочности. Это важно учитывать при монтаже стяжки в помещениях, где полы испытывают очень сильное механическое воздействие.

Сетка металлическая с небольшой толщиной проволоки (до 2-3 мм) поставляется в магазины рулонами, что облегчает транспортировку. Ширина одного рулона – около 1-1,5 м, а длина сетки в нем – 25 м. Также сетка может выпускаться в листах различных габаритов.

Металлическая сетка для армирования стяжки

Достоинства металлического армирующего материала:

• надежность и высокий показатель разрывной прочности;
• хорошая связывающая способность;
• устойчивость к перепадам температуры;
• длительный срок эксплуатации.

При использовании такой сетки в качестве армирующего слоя, трещины на стяжке крайне редко появляются. Проволока принимает на себя все виды напряжения, в том числе растяжение стяжки, тем самым обеспечивая ее сохранность. Несущая способность пола в этом случае возрастает в разы.

Этапы устройства армированной стяжки

Сетка металлическая укладывается в нижние слои стяжки таким образом, чтобы оказаться внутри нее. Для этого она немного приподнимается над основанием с помощью специальных подставок. В остальном монтаж стяжки не будет отличаться от заливки обычного цементного пола.

Оцинкованная металлическая сеть для укрепления стяжки

Сетки пластиковые

Если в армировании нуждается стяжка толщиной до 8 см, которая не будет испытывать чрезмерных нагрузок, то проволочная сетка может быть заменена пластиковой, т. е. полипропиленовой. Это очень эластичный, легкий, мягкий материал, если сравнить с металлом. Благодаря этим свойствам, сетка из пластика отлично растягивается и не деформируется при различных механических воздействиях. Например, во время усадки здания стальная сетка может искривиться и в результате этого повредить непосредственно саму стяжку. Пластиковая же просто изогнется под необходимым углом и со стяжкой ничего не произойдет.

Укладка теплого пола поверх пластиковой армирующей сетки

На заметку! Полимерная сетка на разрыв гораздо слабее, чем стальная, а потому может применяться только там, где полы не испытывают постоянной высокой нагрузки – в квартирах и частных домах.

Как правило, при монтаже стяжки применяется сетка ОСС – общестроительная сетка. Она реализуется в рулонах, имеет небольшой вес, благодаря чему легко транспортируется. Ширина одной упаковки варьируется от 1 до 4 м, а длина сетки в ней может достигать 50 м.

Пластиковая армирующая сетка для стяжки

Еще одно достоинство полимерной сетки – простота работы с ней. Чтобы разделить сетку на куски, необходимо просто разрезать ячейки ножницами – это сделать легко. Также она не гниет и не ржавеет, что положительно сказывается на ее эксплуатационных характеристиках.

Другие плюсы использования полимерной сетки:

• эластичность и гибкость;
• инертность по отношению к химическим веществам;
• не создает помех для работы бытовой и радиотехники;
• устойчивость к растяжениям;
• легкость материала;
• простота монтажа.

В целом, все этапы монтажа пластиковой сетки не отличаются от укладки сетки металлической.

Пластиковая армирующая сетка для стяжки

Сетка из стекловолокна

Этот вид армирующего материала изготавливается из особого стекла – алюмоборосиликатного. Такие сетки имеют ячейки квадратного сечения до 6 мм.

На заметку! Некоторые виды стекловолоконных сеток могут быть пропитаны веществами, повышающими устойчивость материала к щелочному воздействию. Например, такое покрытие имеют ССДор-330 и ССП-95.

Стекловолоконная сетка для армирования стяжки

Такие пропитки оказывают хорошую службу и повышают качество материала. Дело в том, что цементная смесь – это химически активное вещество, имеющее щелочную реакцию. И в таких условиях стекловолоконная сетка постепенно разрушается. Срок службы материала без пропитки – всего около 5 лет. И вот как раз наличие защитной полимерной пропитки и поможет продлить время эксплуатации материала.

Стекловолоконная сетка реализуется в виде рулонов, имеет небольшой вес, благодаря чему, как и пластиковая, легко транспортируется.  В целом, по эксплуатационным характеристикам материал не отличается от пластиковой сетки.

Армирование фиброй

Фибра – это волокна небольшого размера длиной от 6 до 20 мм (реже – 50-60 мм, обычно это волокна из металла), которые замешиваются в саму бетонную смесь. Армирование с применением фибры по технологии монтажа существенно отличается от укрепления стяжки при помощи сетки любого типа. Фибра во время приготовления строительного раствора для заливки стяжки замешивается в него, при этом равномерно распределяясь по всему объему смеси.

Полипропиленовая фибра

Волокна производятся из различных материалов:

• базальтовое волокно;
• металл;
• полимер;
• стекловолокно.

В зависимости от материала изготовления, фибра применяется и для разных типов стяжек.

Таблица. Варианты использования различных видов фибры.

Тип фибры	Назначение
Стеклянная, полипропиленовая	Итоговый результат работы получится легким, но такие полы не смогут выдерживать сильную нагрузку.
Металлическая	Применяется в том случае, если стяжка будет испытывать сильное воздействие на себя.
Базальтовая	Используется, если стяжка подвергается воздействию атмосферных осадков, сильнодействующих химических веществ.

Фиброволокно для армирования стяжки

Фибра для армирования позволит обезопасить стяжку от появления трещин различного типа даже после высыхания бетонной смеси. При этом стяжка даже не сядет. Однако значительному механическому воздействию на себя она сопротивляться не сможет. Это, в частности, касается изгибов и растяжений.

Фибра металлическая

Внимание! Также в случае, если трещина на такой стяжке все же образуется, фибра не спасет ее от дальнейшего увеличения повреждения. Она не в состоянии полноценно заменить армирующую сетку в составе стяжки. Ее рекомендовано применять дополнительно для укрепления материала.

Как правильно армировать стяжку пола?

Чтобы создать армированную сеткой стяжку, необходимо приобрести керамзит, пескобетонную смесь, металлическую сетку сечением 6х6 см.

Шаг 1. Ровным слоем по поверхности пола высыпается керамзит. Основание предварительно хорошо очищается от всего мусора, все щели и трещины заделываются строительным раствором.

Засыпка пола керамзитом

Шаг 2. Пескобетонная смесь разводится в любой емкости водой.

Пескобетонная смесь

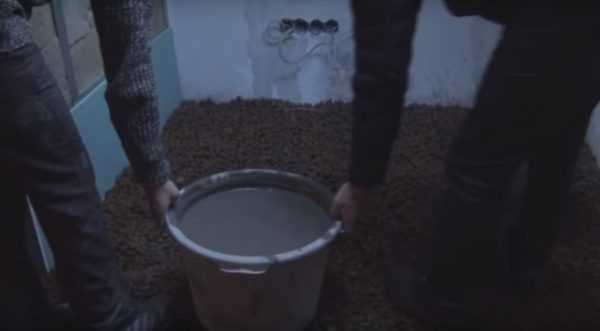

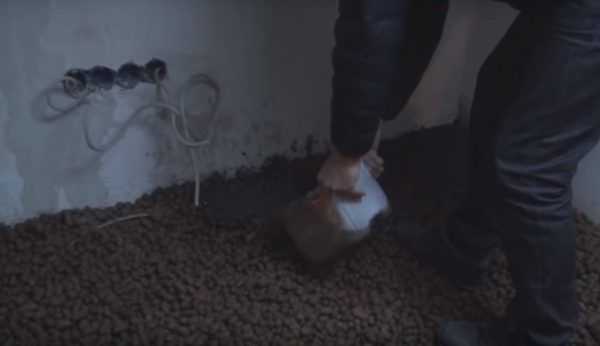

Шаг 3. Смесью тщательно проливается слой керамзита.

Керамзит заливается готовой смесью

Шаг 4. После того как пескобетонная смесь немного схватится, производится укладка армирующей сетки на подготовленную поверхность. Пол закрывается ею полностью. Листы сетки укладываются друг на друга минимум на один ряд ячеек внахлест.

Укладка армирующей сетки

Шаг 5. После производится установка маяков на 1 м друг от друга, по которым будет заливаться смесь. Удобнее работу производить с использованием лазерного уровня.

Установлены маяки

Внимание! Между маяками промежуток не должен превышать длину правила, которым будет выравниваться стяжка.

Шаг 6. Производится заливка пескобетонной стяжки по маякам.

Заливается стяжка

Шаг 7. Смесь тщательно разравнивается по поверхности. После того как стяжка схватится, маяки удаляются, а отверстия, оставшиеся от них, заделываются раствором. Маяки удаляются, когда на стяжке не будут оставаться следы от ног, то есть появится небольшая опорная поверхность.

Выравнивание смеси

Использование правила для выравнивания

Теперь стяжка должна хорошо просохнуть и можно дальше производить ремонтные работы. В течение недели свежую поверхность рекомендовано смачивать водой, чтобы она не пересушивалась и не растрескивалась.

Армирование стяжки фиброй

Здесь работы выполнять несколько проще, так как сетку укладывать не придется. Фиброволокна просто замешиваются в саму сухую смесь, применяемую для изготовления стяжки. Время замешивания в бетономешалке – около 5 минут. После этого в нее добавляется вода, производится еще одно перемешивание длительностью около 10 минут.

Фибробетон

Приготовленным раствором заливается поверхность чернового пола по маякам, как и в предыдущем случае.

Замешивание цементного раствора с фиброволокном

Видео – Армированная стяжка

Несколько советов и рекомендаций

Чтобы монтаж стяжки прошел как можно лучше, а качество работы было на высоте, рекомендуется учитывать несколько правил монтажа.

1. Толщина армированной стяжки не должна быть меньше 6 см.
2. Полный срок высыхания бетонной смеси – около 28 суток. Ранее беспокоить материал и укладывать финишную отделку не нужно.
3. Слой керамзита или цементного раствора перед заливкой стяжки укладывается, чтобы сетка оставалась непосредственно в самом стяжечном слое.
4. Если стоит жаркая погода, то на период просушки стяжку следует закрывать полиэтиленовой пленкой.
5. Все масляные пятна, а также следы краски удаляются и с чернового пола, и из сетки. Это обеспечит максимальный показатель сцепления бетонной смеси с другими материалами.
6. Армирующая сетка должна быть полностью закрыта раствором.

Укладка армирующей сетки для стяжки

Армированная стяжка – отличный способ обустройства прочного и надежного чернового пола, на который впоследствии без опаски укладывается слой финишной отделки. Стоимость такого вида основания не выше, чем обычного, так что вполне можно позволить себе потратить средства на армирующую сетку, которая обеспечит спокойствие за целостность и качество стяжечного слоя.

Видео — Полусухая стяжка с фиброволокном

pol-exp.com
