Клапаны – регуляторы давления ・・после себя・・
AVD и AVDS предназначены для применения
преимущественно в системах централизован-
ного теплоснабжения.
AVD и AVDS состоят из нормально открыто-
го клапана, регулирующего блока с одной
регулирующей диафрагмой и настроечной
пружиной.
Клапан регуляторов закрывается при превы-
шении установленной величины давления.
Основные характеристики AVD:
• Ду = 15-50 мм;
• Ру = 25 бар;
• K
• диапазоны настройки давления:
Ррег = 0,2-1,0, 1-5, 3-12 бар.
• температура регулируемой среды (воды или
30 водного раствора гликоля): Т = 2-50 ・・С;
• присоединение к трубопроводу:
– резьбовое (наружная резьба) -через резьбовые, приварные
или фланцевые фитинги,
– фланцевое.

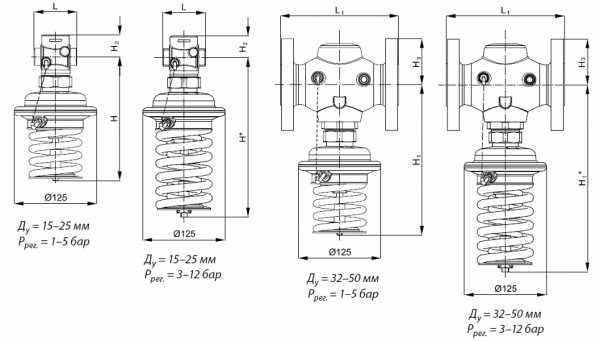

Клапан – регулятор AVD поставляется в виде моноблока, включая встроенную импульсную трубку между клапаном и диафрагмен-
ным элементом.
В комплект поставки регулятора с резьбовым клапаном не входят присоединительные фитинги, которые следует заказывать
дополнительно.
indexterm.all.biz

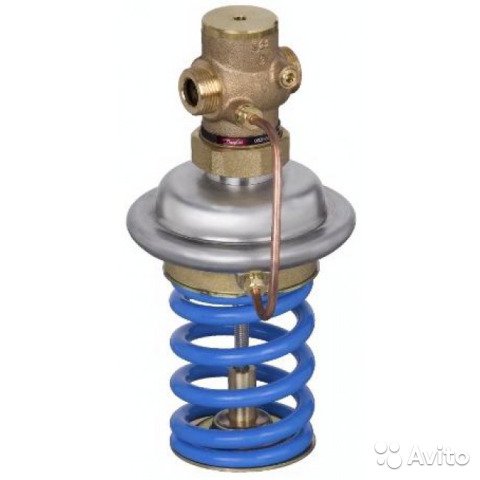

Регулятор давления “после себя” AVD Danfoss
Клапан-регулятор AVD – Регулятор давления “после себя”(моноблочный) , нормально открытый. Состоит из регулирующего клапана, регулирующего элемента с диафрагмой, импульсной трубки между клапаном и диафрагмой, и настроечной пружиной.

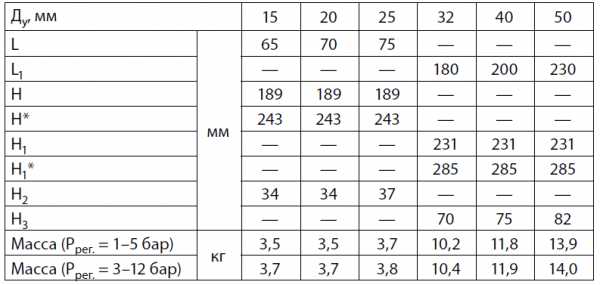

Размерный ряд от Ду 15 до Ду 50, Давление Ру 25 бар,
Регулируемая среда: Вода, 30% раствор этиленгликоля до от +2С до + 150С
– Ду 15-25 Резьбовое присоединение (наружная резьба) ; Ду 32-50 – фланцевое присоединение;
– Протечка через закрытый клапан: Ду 15-25 0,02%%; Ду 32-50 0,05% ;
– Максимальный перепад давления на клапане: Ду 15-25
– Корпус клапана: Ду 15-25 красная бронза; Ду 32-50 высокопрочный чугун; Уплотнение – EPDM
ВОЗМОЖНОСТЬ ЗАМЕНЫ НА АНАЛОГ: Для расчетного давления PN 1,6МПа и температуре до + 150С – По характеристикам, строительной длине (расстояние между фланцев)
Регулятор давления “после себя” AVD можно заменить на ► Регулятор перепада давления и давления “после себя” ВРПД
