Регулятор перепада давлений DPR (AVP) для монтажа на подающем трубопроводе резьбовой, DANFOSS

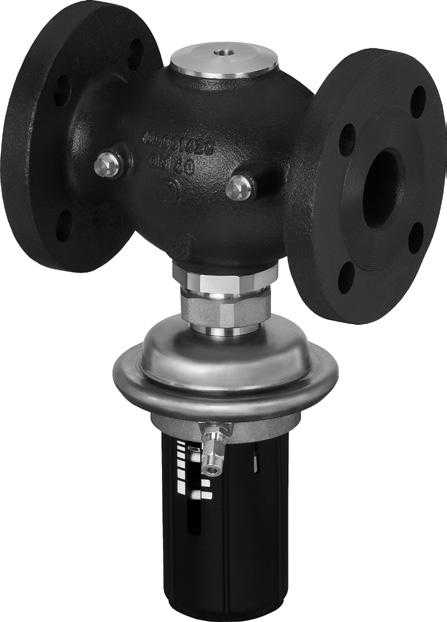

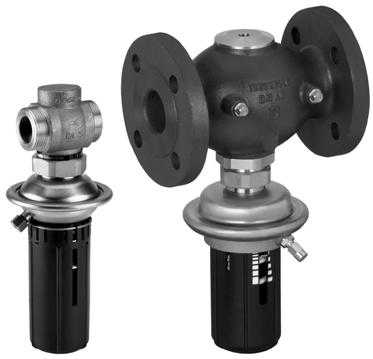

Регулятор перепада давлений DPR (AVP) для монтажа на подающем трубопроводе резьбовой

Регулятор AVP – моноблочный регулятор прямого действия для поддержания постоянного перепада давлений, применяется преимущественно в системах централизованного теплоснабжения. Регулятор состоит из регулирующего клапана и регулирующего блока с одной регулирующей диафрагмой и рукояткой для установки требуемого перепада давлений. Клапан регулятора закрывается при превышении установленной величины перепада давлений.



Принцип действия:
Импульсы давлений передаются в полости диафрагменного элемента по импульсным трубкам или внешней импульсной трубке и каналу в штоке регулятора. Разность давлений воздействует на регулирующую диафрагму, которая, прогибаясь, перемещает золотник клапана. Клапан закрывается при увеличении разности давлений и открывается при ее снижении, поддерживая тем самым перепад на постоянном уровне. Регулятор снабжен предохранительным клапаном, который защищает регулирующую диафрагму от слишком большого перепада давлений (более 2,5–3 бар).

Настройка:
Настройка регулятора на требуемый перепад давлений осуществляется путем изменения сжатия настроечной пружины. Настройка выполняется с использованием диаграмм настройки или манометров.

Монтажные положения:
При температуре регулируемой среды до 100 °С регуляторы могут быть установлены в любом положении. При более высокой температуре среды регуляторы следует устанавливать только на горизонтальном трубопроводе регулирующим блоком вниз.

Примеры применения:
Установка регулятора на обратном трубопроводе

Установка регулятора на подающем трубопроводе



 Приобрести оборудование DANFOSS в интернет-магазине G-SCM.ru с доставкой по РФ

• Размещение заказа: [email protected] | личный кабинет | online-консультант | купить в 1 клик
• Техническая поддержка

• Система скидок
• Доставка автотранспортом интернет-магазина G-SCM.ru; доставка транспортными компаниями


      Нажмите на логотип для расчета ориентировочной стоимости

Производитель:

DANFOSS

Категория:

Регулятор расхода и перепада давлений

Рабочее давление:

PN25

Материал корпуса:

Бронза

Марка бронзы:

Красная бронза CuSn5ZnPb (Rg5)

Седло:

Нержавеющая сталь, мат. № 1.4571

Золотник:

Необесцинковывающаяся латунь CuZn36Pb2As

Материал уплотнения:

EPDM

Пружина:

Диапазон настройки переп. давлений ΔРрег.: желтая пружина 0,2–1,0 бар; красная – 0,3–2,0 бар

MAX рабочая температура:

+150°C

MIN рабочая температура:

+2°C

Диапазон настроек:

Изменяемый

Диафрагма:

Площадь диафрагмы 54 см2; материал – EPDM

Импульсная трубка:

Медная трубка Ø 6 × 1 мм

Перепад давления:

Макс. перепад давлений на клапане ΔРкл. бар для DN15-25: 20 бар, для DN32-50: 16 бар

Герметичность:

Протечка, % от Kvs для DN15-20: 0,02; для DN25-50: 0,05

Назначение использования:

Системы централизованного теплоснабжения зданий

Среда:

Циркуляционная вода. Альтернативная среда: 30% гликолевый раствор

Присоединение:

Резьбовое

Резьба:

НР / НР

Место установки:

На подающем трубопроводе

Примечание:

Корпус регулирующей диафрагмы: верхняя часть – нерж. сталь, мат. № 1,4301; нижняя часть – латунь CuZn36Pb2As

Техническое описание (AVP_PN25.pdf, 652 Kb) [Скачать]
