Автомат с25 трехфазный сколько нагрузка на фазу – Расчет мощности трехфазного автомата

Содержание

Расчет мощности трехфазного автомата

Для расчета мощности номинала трехфазного автомата необходимо суммировать всю мощность электроприборов, которые будут подключены через него. Например, нагрузка по фазам одинакова:

L1 5000 W + L2 5000 kW + L3 5000W = 15000 W

Полученные ваты переводим в киловатты:

15000 W / 1000 = 15 kW

Полученное число умножаем на 1,52 и получаем рабочий ток А.

15 kW * 1,52 = 22,8 А.

Номинальный ток автомата должен быть больше рабочего. В нашем случае рабочий ток 22,8 А, поэтому мы выбираем автомат 25 А.

Номинал автоматов по току: 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100.

Уточняем сечение жил кабеля на соответствие нагрузке здесь.

Данная формула справедлива при одинаковой нагрузке по трем фазам. Если потребление по одной из фаз значительно больше, то номинал автомата подбирается по мощности этой фазы:

Например, нагрузка по фазам: L1 5000 W; L2 4000 W; L3 6000 W.

Ваты переводим в киловатты для чего 6000 W / 1000 = 6 kW.

Теперь определяем рабочий ток по этой фазе 6 kW * 4,55 = 27,3 А.

Номинальный ток автомата должен быть больше рабочего в нашем случае рабочий ток 27,3 А мы выбираем автомат 32 А.

В приведенных формулах 1,52 и 4,55 – коэффициенты пропорциональности для напряжений 380 и 220 В.

Материалы, близкие по теме:

electromontaj-st.ru

Сколько киловатт выдержит автомат на 16 Ампер, на 25, на 32, на 50 Ампер?

Сколько киловатт выдерживают электроавтоматы для разных значений силы тока?

Сила тока указанная на автомате в Амперах, означает что тепловой расцепитель разомкнет цепь если ток в цепи станет больше этого значения -10 Ампер, 16 Ампер, 25 Ампер, 32 Ампера и т.д.

Для однофазной сети в основном используются однополюсные и двухполюсные автоматические выключатели, номиналом от 1 до 50 Ампер (последние являются вводными на квартиру или дом) За редким исключением, по согласованию с энергоснабжающей организацией, и при технической возможности, на частные домовладения (дома, коттеджи) могут ставится автоматы и большего номинала, но чаще домашние мастера сталкиваются с автоматами имеющими ток отсечки от 1 до 50 Ампер, вот их возможности и рассмотрим.

Автоматический выключатель на 1 Ампер выдерживает 200 Ватт. (0.2 кВт)

Автоматический выключатель на 2 Ампера выдерживает 400 Ватт. (0.4 кВт)

Автоматический выключатель на 3 Ампера выдерживает 700 Ватт. (0.7 кВт)

Автоматический выключатель на 6 Ампер выдерживает 1300 Ватт (1.3 кВт)

Автоматический выключатель на 10 Ампер выдерживает 2200 Ватт (2.2 кВт)

Автоматический выключатель на 16 Ампер выдерживает 3500 Ватт (3.5 кВт)

Автоматический выключатель на 20 Ампер выдерживает 4400 Ватт (4.4 кВт)

Автоматический выключатель на 25 Ампер выдерживает 5500 Ватт (5.5 кВт)

Автоматический выключатель на 32 Ампера выдерживает 7000 Ватт (7.0 кВт)

Автоматический выключатель на 40 Ампер выдерживает 8800 Ватт (8.8 кВт)

Автоматический выключатель на 50 Ампер выдерживает 11000 Ватт (11кВт)

Но это продолжительная нагрузка, при привышении которой автомат должен отключится. При коротком же замыкании автомат отключится и при гораздо меньшей мощности потребителя. За это отвечает уже электромагнитный расцепитель.

Значения мощности в киловаттах одинаковы и для однополюсных и для двухполюсных автоматов рассчитанных на одинаковую силу тока используемых в однофазной сети 220 вольт.

www.remotvet.ru

Расчет автомата по мощности 380

Содержание:

  1. Как рассчитать мощность электротока
  2. Выбор автомата по номинальному току
  3. Расчет мощности онлайн-калькулятором
  4. Видео

Расчеты электропроводки выполняются еще на стадии проектирования. Прежде всего рассчитывается сила тока в цепях, исходя из этого подбираются автоматические защитные устройства, сечение проводов и кабелей. Особое значение имеет расчет автомата по мощности 380, защищающий от перегрузок и коротких замыканий.

Слишком большой номинал может привести к выходу из строя оборудования, поскольку устройство не успеет сработать. Низкий номинальный ток автомата приведет к тому, что защита будет срабатывать даже при незначительных перегрузках в часы пик. Правильно выполненные расчеты помогут выбрать наиболее оптимальный вариант для конкретных условий эксплуатации.


Как рассчитать мощность электротока

В соответствии с законом Ома, сила тока (I) находится в прямой пропорции с напряжением (U) и в обратной пропорции с сопротивлением (R). Расчет мощности (Р) осуществляется путем умножения силы тока на напряжение. Таким образом, для участка цепи образуется следующая формула, по которой рассчитывается ток: I = P/U.

С учетом реальных условий, к данной формуле прибавляется еще один компонент и при расчетах однофазной сети получается следующий вид: I = P/(U х cos φ).

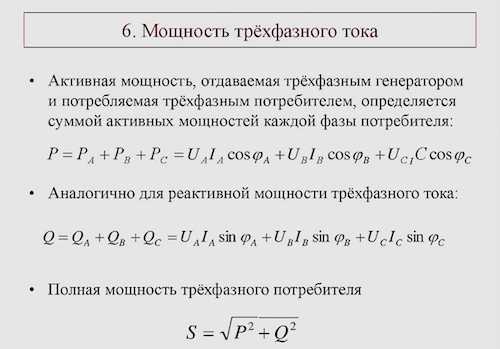

Трехфазная сеть рассчитывается немного по-другому. Для этого используется следующая формула: I = P/(1,73 х U х cos φ), в которой напряжение U условно составляет 380 вольт, cos φ является коэффициентом мощности, посредством которого активная и реактивная составляющие сопротивления нагрузки соотносятся между собой.

Современные блоки питания обладают незначительной реактивной компонентой, поэтому значение cos φ принимается за 0,95. Это не касается трансформаторов и электродвигателей с высокой мощностью, обладающих большим индуктивным сопротивлением. Расчет сетей, где могут подключаться такие устройства, выполняется с коэффициентом cos φ, эквивалентным 0,8. В других случаях используется стандартная методика расчетов с последующим применением повышающего коэффициента 1,19, получающегося из соотношения 0,95/0,8.

При использовании в формулах известных параметров напряжения 220 и 380 В, а также коэффициента мощности 0,95, в результате получается сила тока для однофазной сети – I = P/209, а для трехфазной – I = P/624. Таким образом, при наличии одной и той же нагрузки, сила тока в трехфазной сети будет в три раза ниже. Это связано с наличием трех проводов отдельных фаз, на каждую из которых равномерно распределяется общая нагрузка. Напряжение между каждой фазой и рабочим нулем составляет 220 вольт, поэтому известная формула может выглядеть следующим образом: I = P/(3 х 220 х cos φ).


Выбор автомата по номинальному току

Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А. Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.

Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи.

Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.

Метод 5 А на 1 кВт может использоваться и для определения силы тока, возникающей в сети, когда в нее подключаются какие-либо бытовые приборы и оборудование. В расчетах нужно пользоваться максимальной потребляемой мощностью во время пиковых нагрузок. Для этого применяются технические характеристики оборудования, взятые из паспортных данных. При их отсутствии можно взять ориентировочные параметры стандартных электроприборов.

Отдельно рассчитывается группа освещения. Как правило, мощность приборов освещения оценивается в пределах 1,5-2 кВт, поэтому для них будет достаточно отдельного автомата номиналом 10 А.

Если сложить все имеющиеся мощности, получается довольно высокий суммарный показатель. Однако на практике полная мощность никогда не используется, поскольку существуют ограничения на выделяемую электрическую мощность для каждой квартиры. В современном жилом доме, при наличии электроплит, она составляет от 10 до 12 кВт. Поэтому на вводе устанавливается автомат с номинальным током 50 А. Точно так же выполняется расчет мощности трехфазных автоматов.

Полученные 12 кВт распределяются по всей квартире с учетом размещения мощных и обычных потребителей. Особое внимание следует обратить на кухню и ванную комнату, где устанавливаются электроплиты, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подводятся к отдельным автоматическим выключателям соответствующего номинала, а сечение кабелей для подключения также рассчитывается в индивидуальном порядке.

Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения. Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной.


Расчет мощности онлайн-калькулятором

В первую очередь необходимо ввести исходные данные в соответствующие графы. На калькуляторе эти показатели включают количество фаз, напряжение сети и мощность нагрузки. Первые два пункта известны заранее, а вычисления мощности приборов и оборудования осуществляются вручную.

Напряжение для однофазной сети выставляется 220 вольт, для трехфазной – 380 В и выше. После ввода параметров остается лишь нажать на кнопку «Рассчитать» и получить требуемый результат. В соответствующем окне появятся данные о номинальном токе автоматического выключателя, наиболее подходящего для данной сети.


electric-220.ru

3 фазы 25 ампер сколько киловатт. Автомат 25А


Вопрос электрикам. Автомат для трехфазного тока. на 25 А. значит каждую фазу можно нагрузить на 25 а или на фазу

Каждая фаза на 25 А

Каждая по 25.Однозначно.

Каждый полюс такого автомата нагружается на 25А. Соответственно трёхфазная нагрузка 12 кВт. Например ЭД или эл. котёл. Или по 5 кВт однофазной нагрузки на фазу.

Каждая по 20 ампер вытянет свободно, не нужно стремиться на предельные токи, выбивать будет на практике....)))))))))))))

touch.otvet.mail.ru

Автомат 25А

Двадцатипяти-амперный выключатель автоматический является автоматом средней мощности, поддерживающим длительное протекание тока с силой 25 ампер по защищаемой электропроводке. К двадцатипяти амперным автоматам относятся автоматические выключатели, иногда называемые автоматами электрическими 25 А, с номинальным током срабатывания 25 Ампер, вне зависимости количества полюсов автомата и от типа время-токовой характеристики.25 Амперный автомат имеет 12 исполнений, различающихся по количеству полюсов и по время токовым характеристикам. Все 12 вариантов автоматов представлены в серии автоматических выключателей с предельным током короткого замыкания 4,5кА, относящихся к модульным выключателям.

Мощность 25А автомата

Автомат 25-и амперный может обеспечить мощность, достаточную для электропитания средней квартиры. 5,5кВт обеспечиваемой электрической мощности при однофазном переменном токе электропитания с напряжением 220 Вольт позволяют обеспечить достаточным количеством электроэнергии небольшой объект, как например квартиру или небольшой дом без техногенных излишеств.Подключение 25А автомата по трехфазной схеме позволяет получить максимальную электрическую мощность до 16,5кВт, что в конечном итоге все равно является 5500 Ватт на полюс автомата подключенного к фазе. При изменении схемы трехфазного подключения со звезды, вне зависимости от того применяется трехпроводная или четырехпроводная линия питания, на треузольник, суммарная мощность, которую может защитить автомат возрастает до 28,5кВт.
Применение автомата 25А
Автоматический выключатель на 25 Ампер в двухполюсном исполнении широко применяется в жилищном и гражданском строительстве в качестве вводного автомата, для защиты всех проводок, питающих электрические бытовые приборы в квартире или не слишком энерговооруженном доме.Можно просто посчитать, сколько энергии нужно для дома, правда не учитывая электрического отопления, которое 25Amp. автоматический предохранитель скорее всего не потянет по пределу тока.Итак, загородный дом, или скорее домик, может иметь электронасос 0,6 - 1кВт, водонагреватель - 1,2 кВт, холодильник - 350 Ватт, плитка электрическая - 2кВт, телевизор - 200 Ватт, освещение - 300 ватт (4 комнаты по 3 энергосберегающие лампы с электрической мощностью 25 Ватт каждая). Итого получается, что при одновременном включении всех указанных приборов нагрузка составляет чуть больше 5кВт, те примерно 400 ватт в запасе, что конечно немного, однако позволяет включить еще и электрический чайник (автомат не успеет отключиться в соответствии с время-токовой характеристикой).Вариант применения 25А автомата в однополюсном исполнении - защита отходящих линий с множественными энергопотребителями и защита отходящих линий, предназначенных для одного, но мощного электроустройства. В этих двух случаях автомат защищает только один из проводов электропроводки, а именно - фазный, от выхода из строя при коротком замыкании или превышения тока. Иногда, для защиты выделенной линии питания могучего потребителя электроэнергии применяют двухполюсный 25-и амперный автомат, используя его так же в качестве выключателя указанного прибора. Такая схема вполне допустима, однако накладывает определенные ограничения на продолжительность жизни автомата, который, хотя и называется выключателем, однако не предназначен для частых включений и выключений нагрузки, в чем можно убедиться прочитав соответсвующее определение в ПУЭ.Промышленное применение автомата на 25А так же находит широкое применение, широко чаще используются трех- и четырехполюсные выключатели автоматические с характеристикой D, в отличии от одно- и двухполюсных автоматов характеристик B и C, применяемых для бытовых целей. В целом, можно сказать, что выключатель автоматический 25-и амперный является вторым, после шестнадцатиамперника, по популярности автоматом.

xn----7sbbagdse0ablcifct7a2difd2hn3f6a0c.xn--p1ai

Какой автомат (входящий) поставить? Сколько Ампер ?

32 ампера. Нагрузки разбросать на 3 - 4 автомата. Счетчик хороший. Тормозится при желании

грубая прикидка.... 15000вт. делим на 220вольт получаем 68....это амперы итого ставь 63ампера. но в зависимости от буквы у них разные пределы срабатывания (по времени и по току разный разброс) А63 В63 С63 .я б что со всем этим не парится поставил бы на 50ампер с любой буквой.

А интересно 11 квадрат медь сколько будет стоить это провод подводящий а счетчик максимально 50 ампер

До 15КВт? Серьезно. Ну для начала обратите внимание на то, какой кабель подведен к дому и выдержит ли он. Затем уже можно подбирать входной автомат. Вопрос еще стоит вот в чем-сколько фаз приходит к вам в дом. Если 3 фазы, то нужен автомат на 25А (даже больше получается) Если одна фаза, то, 63А Ну и не забудьте выбрать соответствующий провод, причем с хорошим запасом, а, если в дом приходит 3 фазы, то еще не забудьте о балансе фаз. Конечно, при современных подстанциях это не прям гипер важно, но, лучше обеспокоиться этим вопросом.

Это не серьёзно! Оплати хотя бы расчёт линий и нагрузок лицензионному электрику - иначе ты первый кандидат на сгоревший дом.

touch.otvet.mail.ru

les66.ru

Подбор автомата по мощности

Выбор защитных автоматических выключателей производится не только в ходе установки новой электрической сети, но и при модернизации электрощита, а также при включении в цепь дополнительных мощных приборов, повышающих нагрузку до такого уровня, с которым старые устройства аварийного отключения не справляются. И в этой статье речь пойдет о том, как правильно производить подбор автомата по мощности, что следует учитывать в ходе этого процесса и каковы его особенности.

Непонимание важности этой задачи может привести к очень серьезным проблемам. Ведь зачастую пользователи не утруждают себя, производя выбор автоматического выключателя по мощности, и берут в магазине первое попавшееся устройство, пользуясь одним из двух принципов – «подешевле» или «помощнее». Такой подход, связанный с неумением или нежеланием рассчитать суммарную мощность устройств, включенных в электросеть, и в соответствии с ней подобрать защитный автомат, зачастую становится причиной выхода дорогостоящей техники из строя при коротком замыкании или даже пожара.

Для чего нужны защитные автоматы и как они работают?

Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.

Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.

Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.

Расцепитель электромагнитного типа представляет собой соленоид с сердечником, который при прохождении сквозь него тока высокой мощности моментально сдвигается в сторону отключающего элемента, выключая защитное устройство и обесточивая сеть.

Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.

Чем опасно несоответствие кабеля сетевой нагрузке?

Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.

Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего. В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.

Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.

Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.

Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.

Причина в том, что хотя расчет автомата по мощности был сделан правильно, кабель проводки сечением 1,5 мм² был рассчитан на 19 А и не мог выдержать имеющейся нагрузки.

Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.



Защита слабого звена электроцепи

Итак, мы убедились, что расчет автоматического выключателя должен производиться, исходя не только из суммарной мощности включенных в цепь устройств (независимо от их количества), но и из сечения проводов. Если этот показатель неодинаков на протяжении электрической линии, то выбираем участок с наименьшим сечением и производим расчет автомата, исходя из этого значения.

Требования ПУЭ гласят, что выбранный автоматический выключатель должен обеспечивать защиту наиболее слабого участка электроцепи, или иметь номинал тока, который будет соответствовать аналогичному параметру включенных в сеть установок. Это также означает, что для подключения должны использоваться провода, поперечное сечение которых позволит выдержать суммарную мощность подключенных устройств.

Как выполняется выбор сечения провода и номинала автоматического выключателя – на следующем видео:

Если нерадивый хозяин проигнорирует это правило, то в случае аварийной ситуации, возникшей из-за недостаточной защиты наиболее слабого участка проводки, ему не стоит винить выбранное устройство и ругать производителя – виновником сложившейся ситуации будет только он сам.

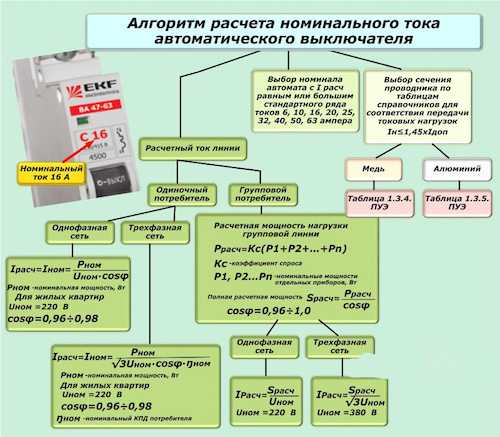

Как рассчитать номинал автоматического выключателя?

Допустим, что мы учли все вышесказанное и подобрали новый кабель, соответствующий современным требованиям и имеющий нужное сечение. Теперь электропроводка гарантированно выдержит нагрузку от включенных бытовых приборов, даже если их достаточно много. Теперь переходим непосредственно к выбору автоматического выключателя по номиналу тока. Вспоминаем школьный курс физики и определяем расчетный ток нагрузки, подставляя в формулу соответствующие значения: I=P/U.

Здесь I – величина номинального тока, P – суммарная мощность включенных в цепь установок (с учетом всех потребителей электричества, в том числе и лампочек), а U – напряжение сети.

Чтобы упростить выбор защитного автомата и избавить вас от необходимости браться за калькулятор, приведем таблицу, в которой указаны номиналы АВ, которые включаются в однофазные и трехфазные сети, и соответствующие им мощности суммарной нагрузки.

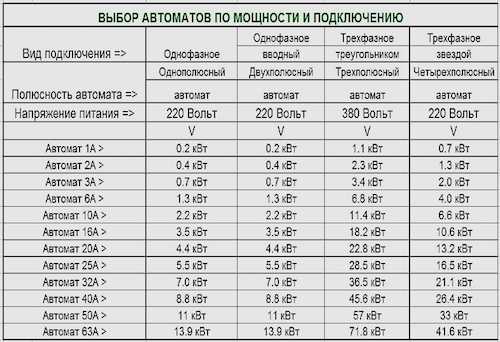

Эта таблица позволит легко определить, сколько киловатт нагрузки какому номинальному току защитного устройства соответствуют. Как мы видим, автомату 25 Ампер в сети с однофазным подключением и напряжением 220 В соответствует мощность 5,5 кВт, для АВ на 32 Ампера в аналогичной сети – 7,0 кВт (в таблице это значение выделено красным цветом). В то же время для электрической сети с трехфазным подключением «треугольник» и номинальным напряжением 380 В автомату на 10 Ампер соответствует мощность суммарной нагрузки 11,4 кВт.

Наглядно про подбор автоматических выключателей на видео:

Заключение

В представленном материале мы рассказали о том, для чего нужны и как работают устройства защиты электрической цепи. Кроме того, учитывая изложенную информацию и приведенные табличные данные, у вас не вызовет затруднения вопрос, как выбрать автоматический выключатель.

yaelectrik.ru

Какой автомат нужно поставить на 15 кВт

Давно прошло время керамических пробок, которые вкручивались в домашние электрические щитки. В настоящее время широкое распространение получили различные типы автоматических выключателей, выполняющих защитные функции. Данные устройства очень эффективны при коротких замыканиях и перегрузках. Очень многие потребители еще не до конца освоили эти приборы, поэтому нередко возникает вопрос, какой автомат нужно поставить на 15 кВт. От выбора автомата полностью зависит надежная и долговечная работа электрических сетей, приборов и оборудования в доме или квартире.

Основные функции автоматов

Перед выбором автоматического защитного устройства, необходимо разобраться с принципами его работы и возможностями. Многие считают главной функцией автомата защиту бытовых приборов. Однако, это суждение абсолютно неверно. Автомат никак не реагирует на приборы, подключаемые к сети, он срабатывает лишь при коротких замыканиях или перегрузках.Эти критические состояния приводят к резкому возрастанию силы тока, вызывающему перегрев и даже возгорание кабелей.

Особый рост силы тока наблюдается во время короткого замыкания. В этот момент его величина возрастает до нескольких тысяч ампер и кабели просто не в состоянии выдержать подобную нагрузку, особенно, если его сечение 2,5 мм2. При таком сечении наступает мгновенное возгорание провода.

Поэтому от правильного выбора автомата зависит очень многое. Точные расчеты, в том числе и по мощности, дают возможность надежно защитить электрическую сеть.

Параметры расчетов автомата

Каждый автоматический выключатель в первую очередь защищает проводку, подключенную после него. Основные расчеты данных устройств проводятся по номинальному току нагрузки. Расчеты по мощности осуществляются в том случае, когда вся длина провода рассчитана на нагрузку, в соответствии с номинальным током.

Окончательный выбор номинального тока для автомата зависит от сечения провода. Только после этого можно рассчитывать величину нагрузки. Максимальный ток, допустимый для провода с определенным сечением должен быть больше номинального тока, указанного на автомате. Таким образом, при выборе защитного устройства используется минимальное сечение провода, присутствующее в электрической сети.

Когда у потребителей возникает вопрос, какой автомат нужно поставить на 15 кВт, таблица учитывает и трехфазную электрическую сеть. Для подобных расчетов существует своя методика. В этих случаях номинальная мощность трехфазного автомата определяется как сумма мощностей всех электроприборов, планируемых к подключению через автоматический выключатель.

Например, если нагрузка каждой из трех фаз составляет 5 кВт, то величина рабочего тока определяется умножением суммы мощностей всех фаз на коэффициент 1,52. Таким образом, получается 5х3х1,52=22,8 ампера. Номинальный ток автомата должен превышать рабочий ток. В связи с этим, наиболее подходящим будет защитное устройство, номиналом 25 А. Наиболее распространенными номиналами автоматов являются 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 ампер. Одновременно уточняется соответствие жил кабеля заявленным нагрузкам.

Данной методикой можно пользоваться лишь в тех случаях, когда нагрузка одинаковая на все три фазы. Если же одна из фаз потребляет больше мощности, чем все остальные, то номинал автоматического выключателя рассчитывается по мощности именно этой фазы. В этом случае используется только максимальное значение мощности, умножаемое на коэффициент 4,55. Эти расчеты позволяют выбрать автомат не только по таблице, но и по максимально точным полученным данным.

electric-220.ru

Автомат 25 ампер сколько киловат?

Ни одно электрическое устройство, ни один электроприбор, не должны использоваться без защитной автоматики. Автоматический выключатель (АВ) устанавливается для конкретного устройства, или для группы потребителей подключаемых к одной линии. Для того чтобы правильно ответить на вопрос, какая мощность соответствует, например, автомату с номиналом 25А, стоит сначала познакомиться с устройством автоматического выключателя и типами защитных устройств.

Конструктивно АВ объединяет механический, тепловой и электромагнитный расцепители, работающие независимо друг от друга.

Механический расцепитель

Предназначен для включения/выключения автомата вручную. Позволяет использовать его как коммутационное устройство. Применяется при ремонтных работах для обесточивания сети.

Тепловой расцепитель (ТР)

Эта часть автоматического выключателя защищает цепь от перегрузки. Ток проходит по биметаллической пластине, нагревая ее. Тепловая защита инерционна, и может кратковременно пропускать токи, превышающие порог срабатывания (In). Если ток длительное время превышает номинальный, пластина нагревается настолько, что деформируется и отключает АВ. После остывания биметаллической пластины (и устранения причины перегрузки), автомат включается вручную. В автомате на 25А, цифра 25 обозначает порог срабатывания ТР.

Электромагнитный расцепитель (ЭР)

Разрывает электрическую цепь при коротком замыкании. Образующиеся при КЗ сверхтоки требуют мгновенной реакции защитного аппарата, поэтому, в отличие от теплового, электромагнитный расцепитель срабатывает моментально, за доли секунды. Отключение происходит за счет прохождения тока через обмотку соленоида с подвижным стальным сердечником. Соленоид, срабатывая, преодолевает сопротивление пружины и отключает подвижный контакт автоматического выключателя. Для отключения по КЗ, требуются токи превышающие In от трех до пятидесяти раз, в зависимости от типа АВ.

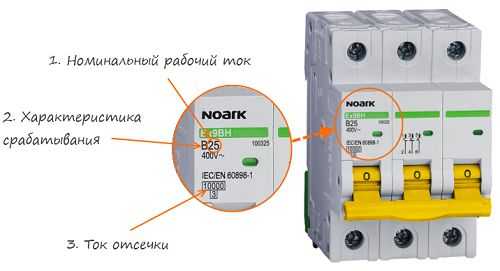

Типы АВ по токо-временной характеристике

Обойдем вниманием аппараты защиты промышленной электроники и двигателей со встроенными тепловыми реле, и рассмотрим наиболее распространенные типы автоматов:

  • Характеристика В – при трехкратном превышении In, ТР срабатывает через 4-5с. Срабатывание ЭР при превышении In от трех до пяти раз. Применяются в осветительных сетях или при подключении большого количества маломощных потребителей.
  • Характеристика С – наиболее распространенный тип АВ. ТР срабатывает за 1,5с при пятикратном превышении In, срабатывание ЭР при 5-10-кратном превышении. Применяются для смешанных сетей, включающих приборы разного типа, в том числе с небольшими пусковыми токами. Основной тип автоматических выключателей для жилых и административных зданий.
  • Характеристика D – автоматы с наибольшей перегрузочной способностью. Используются для защиты электродвигателей, энергопотребителей с большими пусковыми токами.

Соотношение номиналов АВ и мощностей потребителей

Чтобы определить, сколько киловатт можно подключить через автоматический выключатель определенной мощности, воспользуйтесь таблицей:

автомат 220v, Амощность, кВт
однофазный трехфазный
2 0,4 1,3
6 1,3 3,9
10 2,2 6,6
16 3,5 10,5
20 4,4 13,2
25 5,5 16,4
32 7,0 21,1
40 8,8 26,3
50 11,0 32,9
63 13,9 41,4

Для расчета мощности вводного автомата дома, используйте коэффициент 0,7 от общей мощности потребителей.

При определении нагрузочной способности автоматического выключателя, важно учитывать не только его номинал, но и перегрузочную характеристику. Это поможет избежать ложных срабатываний во время пуска мощных электроприборов.
