Изучаем подробное устройство автоматики газового котла отопления

При рассмотрении вариантов отопления дома чаще всего останавливаются на использовании газового котла. При наличии недалеко от дома магистрального газопровода такой вариант отопления считается наиболее экономичным и эффективным.

Содержание

При установке любого котла отопления, в том числе газового, обязательной составляющей системы является автоматика. Такая автоматика для котлов отопления позволяет без вмешательства человека поддерживать заданные климатические условия в отапливаемом помещении и обеспечивать оптимальные условия работы такого котла.

Из чего состоит автоматика для газовых котлов отопления

Обычно такая автоматика включает следующие элементы:

  • арматура. Это исполнительные устройства, которые под действием команд включают и выключают пуск котла, а также регулируют его мощность;
  • клапаны, предназначенные для отсечки подачи газа;
  • реле максимального и минимального давления. Предназначены для защиты системы при падении давления или его слишком большом увеличении;
  • термостат;
  • датчики давления воды, газа;
  • контроллер – электронное устройство, рассчитывающее по полученным данным оптимальный режим работы газового котла и вырабатывающее команды управления.
к меню ↑

Виды автоматики для котлов отопления

С точки зрения питания автоматика для газовых котлов бывает двух типов:

  • энергонезависимая автоматика;
  • энергозависимая автоматика.

Эти два типа автоматики отличаются тем, что первая система не требует наличия питания от электрической сети, а для работы второй обязательно должно быть подведено электричество

Соответственно, эти две системы автоматики будут включать в себя различные элементы.

Энергонезависимая автоматика более проста и надежна, так как не реагирует на внезапное отключение электричества.

Энергонезависимая автоматика

В состав таких систем автоматики входят:

  • система розжига, в качестве которой используется пьезоэлемент;
  • терморегулятор;
  • датчик тяги и пламени.

Механическая автоматика начинает работать после запуска котла. В зависимости от температуры нагреваемой воды терморегулятор меняет количество топлива, поступающего на горелку.

Конструктивно терморегулятор представляет собой металлический стержень. Он меняет свою длину при изменении температуры. Таким образом, он открывает или закрывает подачу газа.

Датчик тяги и пламени предназначен для перерыва подачи газа при затухании пламени горелки или плохой тяги в дымоходе. Конструктивно такой датчик состоит из биметаллической пластины, которая под действием температуры изменяет свое положение и закрывает подачу газа.

Из контрольно – измерительной аппаратуры в таких системах используются манометр и термометр. Настраивается такая система вручную.

Современные энергонезависимые системы автоматики для газовых котлов могут иметь гораздо большее число узлов. Например, итальянская энергонезависимая автоматика имеет такие узлы:

  • система включения и управления температурой;
  • система защиты пламени;
  • устройство настройки минимального расхода газа;
  • регулятор давления;
  • термостат с функцией отключения горелки.

Энергозависимая автоматика

Более сложной является энергозависимая автоматика. В состав такой электронной системы входит большее число элементов.

Для регулирования в энергозависимой автоматике используются электромагнитные клапаны. Работы этих клапанов осуществляется по командам, вырабатываемым в процессоре. С помощью специального дисплея оператор может выбирать один из возможных режимов. А правильное выполнение этого режима обеспечит автоматика.

С точки зрения выполняемых функций автоматика для газовых котлов отопления как сделать может быть двух основных видов:

  • комнатный термостат;
  • погодозависимая.

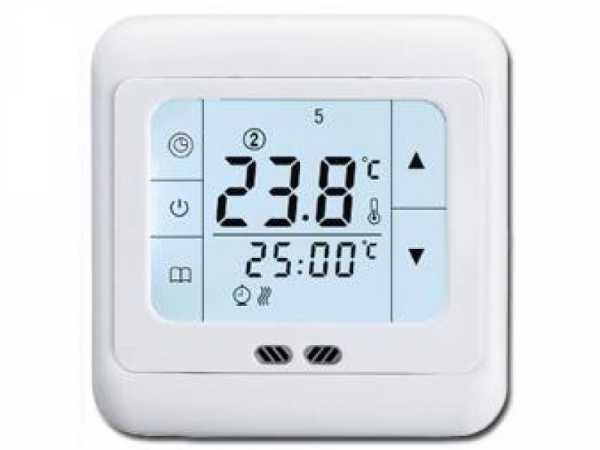

Комнатный термостат

В первом случае основным показателем управления работой газового котла является температура в помещении. В зависимости от этой температуры выбирается режим работы котла. При снижении температуры в комнате котел начинает работать, а при превышении температуры заданного уровня он будет отключаться.

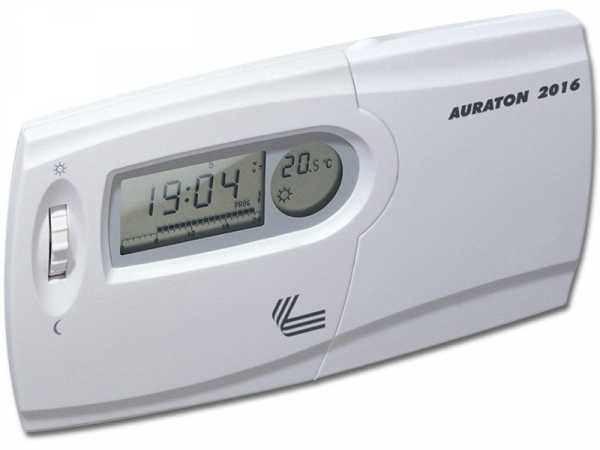

Конструкции термостатов могут быть различны. Например, термостат компании SEITRO работает с использованием мембранного датчика. При определенной температуре датчик замыкается и на газовый котел передается команда включения.

Термостаты могут устанавливаться в любом удобном месте помещения, а связь с блоком управления газового котла может осуществляться с помощью кабеля или беспроводной связи.

Термостат компании SEITRO

Разновидностью термостата является программатор. С такого программатора в течение суток на газовый котел передаются команды, в соответствии с которыми осуществляется режим его работы. Каждые сутки цикл работы повторяется.

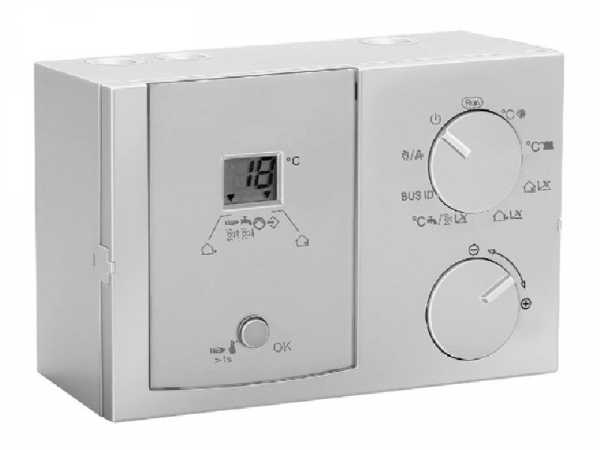

Погодозависимая автоматика газового котла работает с учетом температуры окружающей среды на улице. Соответствующая настройка автоматики позволяет поддерживать постоянный климат в доме при изменении температуры воздуха на улице.

Погодозависимая автоматика

к меню ↑

Основные функции автоматики

Основными функциями автоматики газового котла отопления являются следующие функции:

  • автоматический пуск газового котла;
  • остановка работы газового котла;
  • контроль и регулировка мощности горелки с использованием соответствующего датчика;
  • аварийная остановка работы газового котла в случае какой-либо неисправности.

При включении газового котла вначале автоматика вначале запускает аппаратную часть системы. При этой измеряется температура и оценивается количество газа, которое надо подавать в газовую горелку. На следующем этапе автоматика запускает газовую арматуру, в результате чего газ подается в систему. Одновременно в камере сгорания зажигается искра, от которой происходит воспламенение газа. Под действием пламени в теплообменнике происходит нагревание воды, которая затем подается в батареи.

Один из вариантов — сабк автоматика на газовый котел отопления

Важной частью системы автоматики газового котла отопления является подсистема безопасности. Сюда входят:

  • защита от перегревания;
  • защита от замерзания;
  • антиблокировка;
  • функция антицикличности;
  • контроль наличия пламени и тяги.

Для защиты от перегревания часто используют дублирование датчиков – температурный датчик и предельный термостат. Для защиты от замерзания при охлаждении воды до температуры + 5 градусов автоматика зажигает горелку и подогревает воду.

Антиблокировка предусматривает автоматическое включение насоса каждые 24 часа с целью борьбы с накипью. Функция антицикличности предполагает, что автоматика предотвращает частое зажигание горелки, которое уменьшает ее рабочий ресурс. При появлении сигнала отсутствия пламени или тяги система автоматики отключает подачу газа.

В энергозависимых системах автоматики отключение подачи газа осуществляется с помощью электромагнитного клапана, через который газ поступает в горелку. Клапан автоматически выключается и в случае, если перестает поступать газ. Недостатком такого клапана — это то, что при появлении газа он не может открыться автоматически и приходится это производить ручным способом. В то же время при сбоях в электропитании, после восстановления электрической цепи, система запускается автоматически.

Современные системы автоматики для газовых котлов отопления позволяют осуществлять надежную и безопасную работу газовых котлов

В современных системах автоматики для газового котла диагностика неисправности системы производится автоматически. Результаты этой диагностики выводятся на дисплей. Это во много раз облегчает и убыстряет ремонт газового котла.

к меню ↑

Итог

Выбирая, какую купить автоматику на газовый котел необходимо понимать, что наиболее современные системы являются энергозависимыми. Если у заказчика есть сомнения в надежности работы электрической сети в его доме, то необходимо рассмотреть использование энергонезависимых систем автоматики.

к меню ↑

Видео-обзора автоматика honeywell для газового котла:

В представленном видео показан обзор автоматики 630 Eurosit для газовых котлов отопления

prootoplenie.com

Популярные виды автоматики для газовых котлов

Газовые котлы используются для обогрева городских квартир, частных домов, бытовых и промышленных помещений. Для обеспечения безопасности и удобства пользования нагревательными котлами, их оборудуют приборами автоматической регулировки. Иначе — автоматикой для газовых котлов. Про различные виды автоматики и поговорим в нашем материале.

Возможности эксплуатации котлов

Несмотря на разнообразие автоматических режимов, как правило, используется только один из возможных: при котором котёл нагревается до значения, установленного на панели управления и продолжает поддерживать его. Этот режим допустим, но не оптимален. По температуре теплоносителя котёл работает в режиме модуляции, это хорошо. В то же время, устройства котла не имеют данных о ситуации на объекте, который обслуживает отопительный прибор. Отсутствуют данные о температуре в помещении. Есть только один параметр: температура теплоносителя. При достижении заданного значения, мощность котла снижается. Затем грелка отключается, прибор некоторое время простаивает. Как только температура носителя падает на установленное количество градусов, осуществляется повторный старт.

Котёл работает в режиме модуляции.

— Увеличивается расход газа, так как на мощность котла влияет только один параметр.

Подключение термостата

При подключении к котлу обычного термостата (как элемента автоматики), увеличивается комфортность эксплуатации и сокращается расход газа. Это происходит за счёт того, что котлом управляет датчик, установленный в самом термостате и выключающий горелку, когда в помещении достигается заданная температура воздуха.

С учётом того, что объем воздуха в помещении в несколько раз(а то и в десятки раз) превышает объём теплоносителя, скорость его охлаждения в несколько раз ниже, чем скорость падения температуры в котле.

Однако в этом режиме работы невозможно корректировать температуру теплоносителя за счёт самого термостата. Поэтому на котле чаще всего выставляется значение на расчётный максимум. Это делается для того, чтобы котёл как можно быстрее достиг заданной температуры. Однако этот метод имеет одну отрицательную сторону. Температура носителя то вырастает до максимальной, то падает практически до комнатной во время простоя. В период межсезонья это может приводить к некомфортным ощущениям. Радиатор то холодный, то горячий — это не очень удобно.

+ Сокращается расход газа.

— Разброс температуры нагревающего оборудования от максимальной до комнатной.

Подключение хронотермостата

Частный случай использования автоматики в виде размыкающе контактного термостата — это применение хронотермостата. На самом термостате задаются временные отрезки и выставляется два или три уровня нагрева: температура понижения — «ночь» и температура «день». Но в любом случае температура теплоносителя будет та, которая задана с панели управления.

Перепад нагрева котла устанавливается исходя из необходимости пользователя.

— Корректировка температуры, заданной с панели управления, осуществляется вручную.

Подключение аналогового регулятора плавного действия

Ещё одной возможностью эксплуатации котлов является применение вместе с котлом не размыкающего термостата, а аналогового регулятора плавного действия. Это позволяет контролировать не только температуру помещения, но и корректировать мощность горелки за счёт обратной связи. Связь с автоматикой газового котла осуществляется по проводной или беспроводной линии. Появляется возможность отслеживать различные параметры, которые зависят от конкретной модели.

Поскольку это будет уже электронное устройство, зачастую сразу появляется возможность управления хронопрофилем, то есть задаются периоды нагрева и периоды ожидания котла. Можно установить несколько разных уровней температуры.

Подключение регулятора протокола «Openterm»

Регулятор плавного действия обменивается с платой управления аналоговым сигналом. В зависимости от скорости нагрева воздуха в помещении, он делает корректировку температурной подачи, снижает мощность горелки, либо наоборот её увеличивает, если температура слишком низкая. 

Ещё одной дополнительной возможностью является то, что при обмене данными с системой управления котла, на этом регуляторе можно будет увидеть индикацию блокировки. То есть если котёл останавливается, можно увидеть это не подходя к самому котлу, а непосредственно на дисплее датчика, который находится в помещении.

Прибор автоматически регулирует мощность нагревателя, руководствуясь рядом параметров.

— Достаточно высокая цена.

Подключение погодозависимой автоматики

Некоторые модели котлов оснащены возможностью применения погодозависимой автоматики, которая поддерживает протокол «Openterm». За счёт применения датчика наружной температуры, появляются дополнительные переменные, которые позволяют более оперативно выполнять корректировку мощности горелки, температуру подачи, в зависимости от изменяющихся условий снаружи здания. Такая автоматика способна сама перейти в летний режим: отключить отопление, что будет дополнительной экономией по расходу газа.

Интеллектуальное управление отопительным прибором, требующее минимального участия владельца, экономия топлива.

— Достаточно высокая цена.

Автоматика от разных производителей

Настенный газовый котел

Если говорить о стандартном настенном газовом котле , то он может работать по температуре теплоносителя. К нему может быть подключен комнатный термостат или хронотермостат. Так же существует возможность подключения регулятора протокола openterm (опентерм).

Частным случаем эксплуатации настенных котлов является возможность применения погодозависимой автоматики. За счёт применения датчика наружной температуры, появляются дополнительные переменные, которые позволяют более оперативно выполнять корректировку мощности горелки, температуру подачи, в зависимости от изменяющихся условий снаружи здания.

Автоматика Арбат

Устройства имеют 5 степеней защиты. Присутствует термоэлектрическая защита пламени. Подача газа блокируется при выключении. Модуляционный термостат обеспечит комфорт в применении, а сетчатый фильтр грубой очистки продлит срок эксплуатации.

Некоторые модели оснащены циркуляционным насосом. Устройство распределяет теплоноситель равномерно по системе отопления. А так же есть возможность подключения к внешнему термостату внутри или снаружи помещения.

Автоматика Хонивел (Honeywell)

Фирма Honeywell имеет широкий ряд автоматики для газовых котлов от самых бюджетных (механических) до многофункциональных автоматических систем.

Основные возможности:

  • теплоноситель автоматически поддерживает температуру;
  • выключение котла при перебоях в подаче газа;
  • выключение при отсутствии тяги или при обратной тяге;
  • блокировка подачи газа при потухании газовой горелки.

Некоторые модели оснащаются программируемой автоматикой с возможностью задать температурные периоды в зависимости от времени суток, погоды и даже разработать режим нагрева/охлаждения по дням недели. А модели серии Smile управляют сразу несколькими температурными контурами (отопление, вентиляция, «тёплый пол», горячая вода и т.д.).

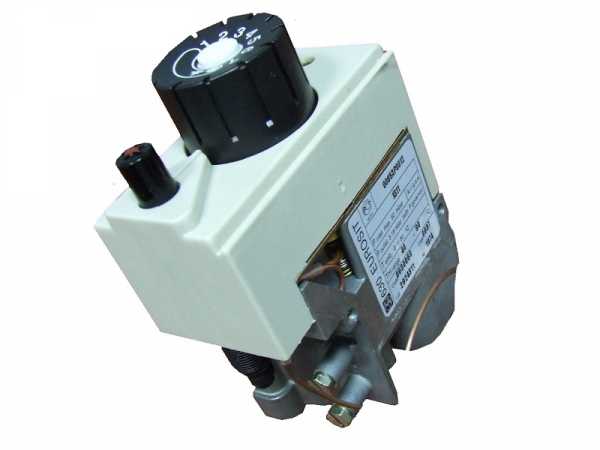

Автоматика Евросит 630 (Eurosit 630)

Газовый клапан Евросит является одним из самых используемых. Его можно встретить как на отечественных, так и на импортных котлах. Основные плюсы: многофункциональность регулятора подачи газа, модуляционный термостат и функция полного модуляционного включения основной горелки. Работает как от баллонов со сжиженным топливом, так и от газгольдера, без использования электричества. Используется в разных видах газопотребляющего оборудования, требующих точного температурного регулирования.

Основные принципы работы автоматики Евросит 630.

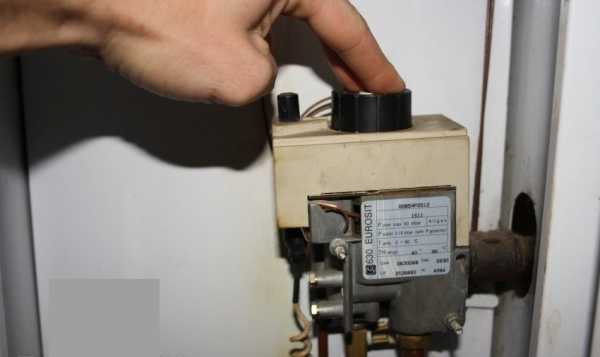

Розжиг запальной горелки.

  1. Проверьте, чтобы положение ручки соответствовало значку «выключено».
  2. Переведите ручку управления в положение «звёздочка».
  3. Удерживайте ручку управления нажатой несколько секунд. После отпустите и убедитесь, во включении запальной горелки. Если запальная горелка гаснет — повторите пункт 3.

Выбор температуры.

С помощью ручки управления установите температуру. Газ начнёт поступать в основную горелку, где произойдёт розжиг с помощью запальной горелки. 

Модуляция мощности.

Термостатическая система регулирует поток газа и давление газа в основной горелке в зависимости от датчика капилляра системы. Чем более холодный датчик — тем больше мощность и наоборот. На графике схематично изображено, как меняется мощность от максимальной до минимальной и далее, до полного отключения горелки.

Дежурная позиция.

Переведите ручку управления с установленной температуры до «звёздочки».  Главная горелка погаснет, а запальная горелка остаётся зажжённой.

Выключение.

Установите ручку в положение «выключено». Произойдёт полное закрытие клапана, но магнит термоэлектрической защиты остаётся временно активирован до момента охлаждения датчика термопары. В течение этого промежутка времени механически предотвращается повторный пуск термоэлектрической системы. Функция называется «интерлог». Она обеспечивает вентиляцию топочной камеры перед следующим пуском горелки.

eurosantehnik.ru

Автоматика Honeywell

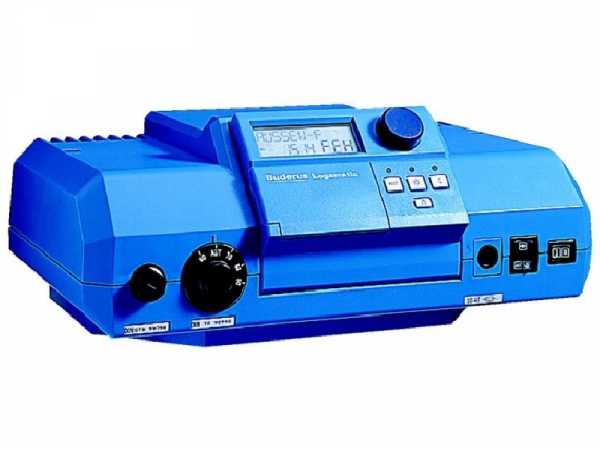

Автоматика предназначена для управления котлом, системой отопления и приготовлением горячей воды в бойлере.
    На жидкокристаллическом экране с подсветкой отображаются дата, текущее время, температура на выходе из котла. Удобный доступ в меню позволяет опросить все температурные датчики и состояние настроек. Кнопки доступа к настройке основных настраиваемых параметров - графиков отопления контуров, температуры в помещении и горячей воды вынесены на переднюю панель.

При наличии такой автоматики выполняется автоматическая подгонка графика отопления для данного контура, а также время выхода на заданную температуру воздуха в соответствующем помещении.
     При приготовлении горячей воды (ГВС) возможно использование различных схем приоритетов горячей воды. Например, возможна параллельная работа отопления и бойлера и условный приоритет ГВС, т.е. отключение отопления только при выполнении некоторого условия. Всего возможна установка 5-ти различных типов приоритетов.
          При использовании ёмкостных чугунных или стальных котлов для исключения образования конденсата очень полезна имеющаяся функция управления температурой обратной воды на входе в котел. Автоматика может поддерживать заданную температуру, управляя  насосом для подмешивания прямой воды в обратную.
     Контуры отопления и ГВС управляются независимо, 7-ми дневные временные программы предлагают до 2-х комфортных и 3-х экономных периодов в сутки. Когда обогрев не требуется, экономный период может быть расширен, используя режим "отпуск", который позволяет пользователю отключить обогрев и ГВС на срок до 250 дней. Защита от замерзания будет применена как к отоплению, так и к ГВС.
     Функция "лето/зима" автоматически будет выключать циркуляционный насос и 3-х ходовой клапан, когда значение средней температуры наружного воздуха превысит установленное значение в течение последних 24 часов. В ходе летнего периода 3-х ходовой клапан, и циркуляционные насосы отопительной системы и ГВС будут регулярно включаться на короткое время для защиты этих компонентов от заклинивания и заедания в период длительного простоя.
     Возможность подключения внешних датчиков  позволяют использовать атоматику во многих приложениях.
     Легкий доступ к контактам, ясная маркировка и удобные зажимы проводов в варианте для настенного монтажа значительно облегчают труд монтажника и службы эксплуатации.

promcomplex.ru

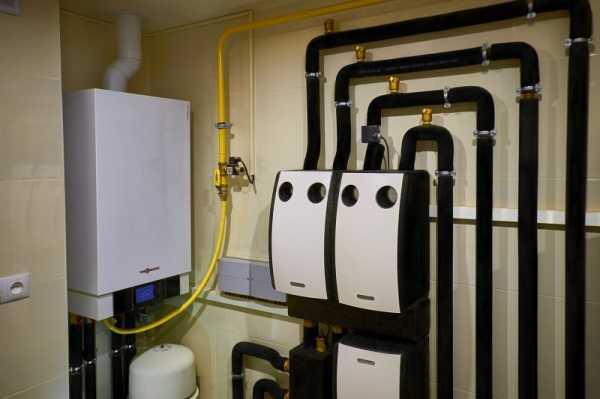

Автоматика Honeywell для газового котла – якість, перевірена сторіччям

Німецька компанія Honeywell має більш ніж вікову історію (заснована в 1885 р. винахідником термостата і регулятора для вугільної печі Альбертом Батсом) і за цей час стала одним з світових лідерів по виробництву різного роду автоматики, в тому числі і автоматики для газових котлів.

  • Про продукції і виробника
  • Ціни
  • Робота автоматики Honeywell vs 8620

Про продукції і виробника ?

Продукція компанії Honeywell завжди відрізнялася високою точністю, ефективністю і якістю, незалежно від цінової ніші, чи то бюджетні термостати механічні або високотехнологічні погодозалежній автоматичні модулі, тому користується підвищеним попитом у всьому світі.
Представництва цієї компанії є в 95 країнах світу, в тому числі, практично у всіх країнах колишнього Радянського Союзу.

Ціни ?

Як вже було відмічено, автоматика бренду Нoneywell для газового котла в своєму асортименті має пропозиції для різних можливостей гаманця. Є найпростіші, досить дешеві механізми автоматики, ціна на які коливається в межах 40-60$, такі, наприклад, як Honeywell vs 8620, Honeywell v5475, Honeywell v9500. Ці автоматичні системи мають базовий набір контролерів, що сприяють безпеці роботи газового котла і підтримання певної температури енергоносія (води) в системі, технічні характеристики з найбільш затребуваними показниками, забезпечені механічної ручкою перемикання температурних режимів. Ці системи здатні:

  • автоматично підтримувати задану температуру теплоносія (від 40 до 90 оС)
  • автоматично вимикати котел при зникненні газу;
  • автоматично вимикати котел при відсутності тяги в димоході або при виникненні зворотної тяги;
  • автоматично вимикати подачу газу при потухании вогню.

Робота автоматики Honeywell vs 8620 ?

Але, самі розумієте, якщо на вулиці відлига, то котел, обладнаний такою простою системою автоматики, буде все одно працювати так, як ви налаштували в лютий мороз, що призведе до надмірного нагрівання приміщення і нерозумному витратою енергоресурсів. Так само, він буде підтримувати режим обігріву, наприклад, днем, коли вся сім’я перебуває на роботі і немає необхідності в хорошому опаленні приміщень, що так само є нерозумним витратою газового палива. В такому випадку вам доведеться постійно регулювати і перенастроювати параметри автоматики вручну при будь-якій зміні зовнішніх факторів.

В більшості приміщень існує так зване пасивне час доби для обігріву, коли люди з нього йдуть і досить підтримувати температуру, не допускає перемерзание системи обігріву. Як правило, в житлових приміщеннях – це день, а в офісних – ніч. Підраховано, що зниження температури обігрівається в цей час всього на 1 оС, веде до економії 6%. А якщо постійно регулювати роботу котла, приводячи його до оптимальних показників – ви зможете заощадити 40-50% бюджету на оплату газового палива.

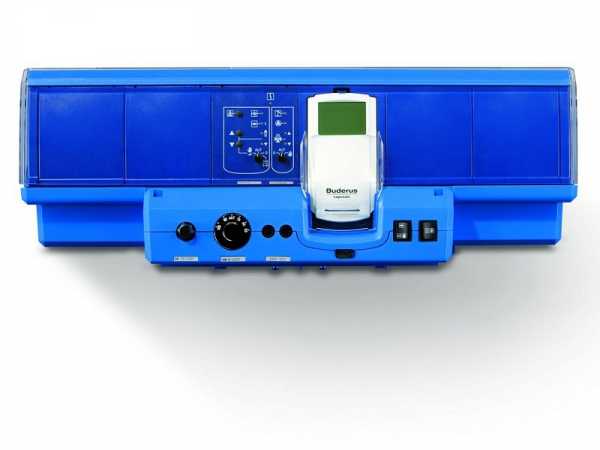

Для тих, хто не хоче або не має можливості постійно регулювати настройки котла самостійно, але при цьому хоче економити енергоресурси і постійно перебувати в комфортному кліматі приміщення, є сучасна електронна автоматика Хонивелл для газового котла, яка може програмуватися під підтримання в приміщенні певної температури в залежності від погодних умов (погодозалежна автоматика), а так само зміна температурного режиму в приміщенні, в залежності від часу доби і днів тижня. Більше того, ця автоматика може працювати на режим як обігріву, так і охолодження. Наприклад, одними з найбільш багатофункціональних таких моделей, вважаються моделі серії Smile, здатні контролювати і управляти відразу декількома обогреваемыми/охолоджуваними контурами, наприклад, опалення, гаряча вода, вентиляція, «теплі підлоги», підігрів басейну і т. д.

Автоматика Honeywell для газового котла   якість, перевірена сторіччям

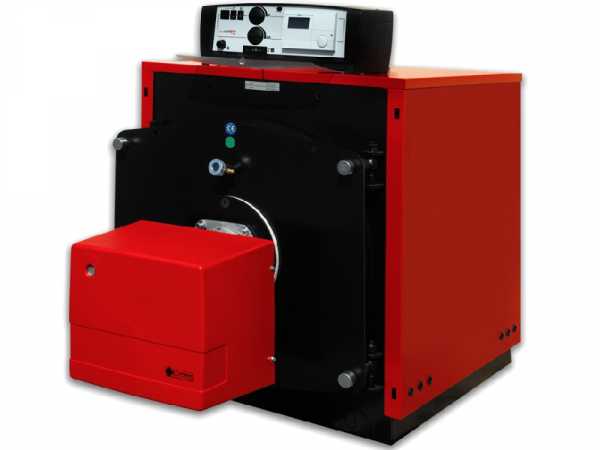

Автоматика компанії Honeywell завжди вигідно відрізнялась від багатьох конкурентів високою якістю, вираженому в точності та ефективності. Причому це властиво всім моделям, незалежно від цінової ніші, чи то бюджетні термостати механічні або високотехнологічні погодозалежній автоматичні модулі

Але ця система відноситься до преміум-класу продукції компанії і, відповідно, має дуже небюджетну ціну, яка може коливатися в залежності від заданих параметрів і необхідних технічних характеристик.
У лінійці систем автоматики Хонивелл для газового котла є і моделі середнього класу, які, наприклад, мають лише кілька режимів обігріву, в залежності від часу доби і днів тижня, але не контролюють температуру вулиці. До таких моделей відносяться, наприклад, хронотермостати серії Honeywel СТ або програмований термостат Honeywell YRLV430A1005 .

На нижче наведеному відео Ви можете побачити і почути про характеристики програмованого термостата Honeywell YRLV430A1005, але, на жаль, тільки на англійській мові.

Варто так само відзначити, що вся автоматика Хоневелл має дуже доступні, інтуїтивно зрозумілі модулі управління. Будь то найпростіші механічні ручки перемикання температур або модулі керування багатофункціональними системами, впоратися з ними зможе будь-середній обиватель, прочитавши доступну інструкцію.

Підсумовуючи, зазначимо, що автоматика Honeywell для газового котла випускається в дуже широкому асортименті, дозволяючи підібрати контролери з оптимальними технічними характеристиками, придатними для вашого обладнання, потреб і гаманця.

Автоматика Honeywell для газового котла   якість, перевірена сторіччям

Я давно працюю в сфері ремонтних послуг, тому я розумію всі важливі моменти в будівництві і ремонті будинків, квартир і все що з ним повязано. Раніше я працював за кордоном, і встиг зробити багато роботи, стаж більше 15 років в сфері будівництва та в напрямку Сад та Город.

Якщо Вам не важно, то діліться в соц-мережах і оцінюйте статті!!!
