Автоматизация котельной – Автоматизация газовой котельной

Автоматизация газовой котельной

Компания «Центромонтажавтоматика» (г. Смоленск) в кратчайшие сроки построила новую газовую котельную в поселке Катынь Смоленского района и автоматизировала ее с применением оборудования ОВЕН.



Обрушение крыши котельной накануне отопительного сезона с полной утратой оборудования – явление из разряда катастрофических. Последствия такого события несложно представить. Однако специалисты компании «Центромонтажавтоматика» с многолетним опытом строительства и автоматизации котельных не только успешно справились с подобной задачей, но и в самые кратчайшие сроки.

В поселке Катынь Смоленского района в августе 2012 года произош­ла серьезная авария – обрушилась крыша местной котельной, которая отапливала весь жилой фонд поселка, включая детский сад и больницу. В ре­зультате обрушения оборудование ко­тельной было полностью выведено из строя – все системы, котлы, механизмы погребены под завалами.

В экстренном порядке админист­рацией района при участии губерна­тора Смоленской области было приня­то решение о срочном строительстве новой газовой котельной мощностью 4 МВт. Главное – это успеть возвести новую котельную до наступления хо­лодов. Для выполнения заказа была выбрана компания «Центромонтажавтоматика», специалисты которой имеют огромный опыт строительства подобных объектов с нуля.

В кратчайшие сроки была отстрое­на новая котельная и ведена в дейст­вие в октябре того же года. Котельная обеспечивает отопление и горячее во­доснабжение поселка. В своем составе котельная имеет:

• четыре водогрейных котла мощно­стью 1 МВт каждый, оборудованных газовыми горелками;
• два повысительных, восемь котло­вых, четыре рециркуляционных кот­ловых насоса;
• два циркуляционных насоса контура отопления и два – в контуре ГВС.

Для регулирования температуры ГВС и отопления используются два трехходовых регулирующих клапана, а также два клапана подпитки. Тепло­носитель циркулирует по внутреннему (котловому) и внешним контурам ото­пления и ГВС. Создана система автоматизации, которая работает без постоянного при­сутствия обслуживающего персонала.

Автоматизация водогрейного котла

Автоматизированную систему щита ЩАК1.1 образуют средства ОВЕН:Для управления водогрейными котлами были изготовлены и установ­лены четыре щита ЩАК1.1 – по одно­му на каждый котел (рис. 1). Система управления реализована на базе программируемых логических контрол­леров ОВЕН ПЛК100. Остальное обо­рудование (насосы, регулирующие и подпиточные клапаны, клапан-отсе­катель газа) управляется с отдельно­го щита управления общекотельнымоборудованием. Основу управления составляет программируемый логиче­ский контроллер ПЛК110-220.60.Р-М.

• программируемый логический контроллер ПЛК100-224.Р-М;
• модуль ввода аналоговых сигналов МВ110-224.2А;
• панель оператора ИП320;
• блок питания БП15Б-Д2-24;
• датчики температуры дТС035 (8 шт).

В обычном режиме при запуске котла оператору достаточно нажать кнопку ПУСК. Если система диагно­стирует отсутствие аварий, то вы­полняется поэтапное включение вентиляции топки котла, опрессовка газовых клапанов, розжиг, прогрев и переход в режим поддержания за­данной температуры воды на выходекотла. Рециркуляционный насос обес­печивает поддержку минимально до­пустимой температуры воды на входе котла. В случае нештатной ситуации работа котла блокируется с одновре­менным выведением на экран панели ИП320 очередности аварий. Также па­нель ИП320 используется для задания различных уставок и режимов работы котла.



Щиты автоматизации водогрейных котлов ЩАК1.1 выполняют следующие функции:

• управление газовыми горелками по сигналу датчика температуры (дТС035) на выходе котла;
• управление насосом рециркуляции по сигналу датчика температуры (дТС035) на входе котла;
• прогрев котла при первоначальном пуске;
• блокировка работы котла при ава­рийно высокой температуре воды, низком и высоком давлении воды на выходе, высоком давлении в топке котла, низком и высоком давлении газа в горелке;
• блокировка работы котла при от­сутствии протока воды, пропадании питающего напряжения, при пожаре и загазованности;
• ведение журнала аварий котла;
• фильтрация срабатывания дискрет­ных датчиков;
• задержка срабатывания датчика разрежения в топке для исключения пульсаций при розжиге котла;
• диагностика состояния оборудова­ния щита и датчиков температуры;
• выдача аварийных сигналов котла на общекотельный щит автоматики.

Система управления общекотельным оборудованием

В состав щита общекотельного вхо­дит следующее оборудования ОВЕН:

Щит автоматики является цент­ральным звеном в управлении котель­ной. Система генерирует сигналы на включение котлов, насосов, а также регулирование температуры теплоносителя. Для правильной автономной ра­боты котельной на панели операто­ра ИП320 щита управления обще­котельным оборудованием задается ряд параметров, таких как: роли ос­новных, резервных и блокируемых насосов, количество запускаемых котлов, отопительный график, устав­ки дневных и ночных температур, коэффициенты ПИД-регуляторов, а также различные временные уставки (периоды ротации, задержки сраба­тывания и т.п.).

Все аварийные ситуации фикси­руются на панели оператора в по­рядке их появления и посредством GSM-контроллера передаются в виде голосовых и SMS-сообщений на теле­фоны диспетчеров. Также на щите ав­томатики управления общекотельным оборудованием предусмотрен ручной режим работы.

Щит управления общекотельным оборудованием обеспечивает выпол­нение следующих функций:

• поддержание заданной температу­ры отопительного контура и ГВС по ПИД-закону регулирования;
• вычисление текущей уставки ото­пительного контура по показаниям датчика температуры наружного воздуха в соответствии с отопитель­ным графиком;
• защита системы отопления от пре­вышения температуры обратного теплоносителя;
• автоматическое переключение на ночной/дневной режим работы си­стемы отопления;
• автоматическое управление насоса­ми (основной/резервный) с исполь­зованием функции ротации;
• управление клапанами подпитки;
• запрет запуска котлов при отклю­ченных котловых насосах;
• управление клапаном-отсекателем газа на вводе газа;
• светозвуковая индикация аварий­ных параметров котельной, вклю­чая такие критичные сигналы, как загазованность СН4, СО2, пожар с выдачей соответствующих блоки­ровок;
• диагностика состояния оборудова­ния щита и датчиков температуры;
• запоминание очередности аварий оборудования котельной;
• выдача аварийных сигналов на пульт диспетчера посредством GSM-связи в виде голосовых и SMS- сообщений.

Результат автоматизации

Благодаря слаженным действиям специалистов проектных групп, отде­ла снабжения, монтажных участков, а также имеющийся многолетний опыт работы в строительстве котель­ных позволили уже в октябре 2012 года (начаты работы были в сентя­бре) подать первое тепло в дома жителей поселка Катынь. При этом, несмотря на сжатые сроки, удалось создать полнофункциональную сов­ременную отопительную систему. Приборы ОВЕН позволили без каких- либо проблем реализовать все функ­ции управления котельной.

www.owen.ru

Автоматизация котельных

Наверх Перепланировки

• Каталог домов

С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор

• Квартира
• Спальня
• Кухня
• Столовая
• Гостиная
• Ванная комната, санузел
• Прихожая
• Детская
• Мансарда
• Маленькие комнаты
• Рабочее место
• Гардеробная
• Библиотека
• Декорирование
• Мебель
• Аксессуары
• Загородный дом
• Ландшафт
• Системы хранения
• Коридор
• Уборка

Строительство и ремонт

• Фундамент
• Кровля
• Стены
• Окна
• Двери и перегородки
• Потолок
• Балконы и лоджии
• Внутренние конструкции
• Пол
• Водоснабжение и канализация
• Отопление
• Вентиляция и кондиционирование
• Газо- и энергоснабжение
• Освещение
• Сантехническое оборудование
• Безопасность и домашняя автоматика
• Бани, сауны, бассейны
• Строительные материалы
• Отделочные материалы
• Инструменты
• Техника
• Законы и финансы

• Журнал
• Новости
• События
• Форум

www.ivd.ru

Автоматизация котельных

Котельная – особый вид инженерной коммуникации, отвечающий за нагрев теплоносителя и правильное распределение тепла в помещении. Безопасная и эффективная эксплуатация такого сооружения – одно из главных требований, предъявляемых к котельной любого типа.

Стремительное развитие технологий и внедрение инновационных решений для упрощения процесса управления инженерными системами не стоят на месте. На сегодняшний день чрезвычайно востребована такая услуга, как автоматизация котельной.

Ручное управление тепловым оборудованием крайне неэффективно, сложно и в ряде случаев небезопасно. Использование надежной автоматики при организации котельной позволяет решить ряд важных задач:

• своевременно оповещать о сбоях в режиме работы котла или отклонении от нормы установленных параметров, что позволяет предотвратить риск возникновения аварийной ситуации;
• дистанционно управлять запуском и остановкой котельного оборудования;
• регулировать мощность котла в зависимости от ситуации;
• автоматически управлять насосными агрегатами котельной;
• защищать общекотловое оборудование при сбое в подаче электроэнергии или при возникновении риска аварийной ситуации;
• максимально эффективно расходовать энергоресурсы котельной.

Компания «Авитек Инжиниринг» предлагает комплексное решение, для обеспечения эффективного управления в автоматическом режиме технологическим оборудованием котлов, котельных, теплового оборудования, ИТП, автоматизации работы горелок на базе программно-технических комплексов автоматизированных систем управления (АСУ) проверенных и надежных производителей.

Основные функции АСУ

Автоматическая система управления – это возможность в реальном времени контролировать работу и состояние котельного оборудования.

Основные функциональные возможности автоматизированной системы управления:

1. контроль показаний датчиковой аппаратуры;
2. контроль режима работы котла и насосов;
3. аварийная остановка котельного оборудования;
4. защита котельного оборудования при возникновении пожара в котельной, прекращении работы горелки, превышение или падение давления в котловом контуре;
5. автоматическая отправка SMS-сообщения управляющему котельной при возникновении внештатной ситуации.

Автоматизированное рабочее место оператора котельной в несколько раз увеличивает простоту и удобство эксплуатации котельной. Получать информацию о состоянии датчиков, котла и иного оборудования можно при помощи любого канала связи: Internet, GPRS и пр. Данные поступают на монитор в режиме реального времени и, при необходимости, оператор может вмешаться в процесс автоматического регулирования.

Основные преимущества автоматизации котельной

Автоматизация – это надежный, эффективный и безопасный способ управления котельной любого уровня сложности. Данный вид эксплуатации отличается рядом выгодных преимуществ:

• своевременная реакция на возникновение предаварийных и аварийных ситуаций;
• повышение производительности обслуживающего персонала за счет комфортных условий труда;
• снижение риска преждевременного износа котельного оборудования;
• снижение затрат, необходимых на обслуживание котельной.

Автоматика минимизирует роль человека в управлении котельной. Недорогое автоматическое устройство предполагает ручную регулировку и запрограммированную работку котла. Более дорогостоящее оборудование оснащено расширенным набором функций: снижение или увеличение температурного режима в помещении, подачу горячей воды в определенное время суток.

Какие задачи решает автоматизация котельной

• Обеспечение безопасности обслуживающего персонала. Нет необходимости, чтобы диспетчер пребывал в помещении, так как он может контролировать процесс при помощи монитора.
• Сокращение энергозатрат, необходимых для эффективной работы котельной. Достаточно установить необходимый режим и определенные параметры, чтобы котел включался и выключался в назначенное время, если нет надобности в круглосуточной работе оборудования.
• Минимизация рисков возникновения аварийной ситуации. Постоянный контроль за работой котельной и своевременное получение сигнала о сбое в ее функционировании позволяет своевременно обнаружить причины неисправности и предотвратить аварию.

Возможные способы автоматизации котельной

Один из самых простых способов автоматизации котельной – использование GSM термостата. Это устройство позволяет устанавливать необходимые параметры теплообмена в помещении, а также контролировать в режиме реального времени работу котла при помощи ПК, мобильного телефона или любого иного электронного девайса.

В случае возникновения аварийной или предаварийной ситуации термостат моментально посылает сигнал пользователю котельного оборудования посредствам звонка на телефон, SMS-сообщения или функций интернет-браузера. Подключение и эксплуатация GSM термостата очень простое и не требует технических знаний и определенных навыков.

Автоматизация котельной специалистами компании «Авитек Инжиниринг»

Мы предлагаем разработку проекта автоматизации котельной, а также подключение автоматики к котельному оборудованию. Наши специалисты анализируют потребности заказчика, а также особенности котельной и на основе этих данных предлагают самое рациональное решение для автоматизации.

Выбирая сотрудничество с компанией «Авитек Инжиниринг», вы гарантировано получаете:

• Квалифицированное техническое решение по оптимизации и эффективной работе котельного оборудования;
• Информативную исчерпывающую консультацию и рекомендации наших специалистов по любым техническим вопросам;
• Прозрачную смету, где полностью отображена стоимость всех услуг;
• Возможность реализации проекта «под ключ»: мы разрабатываем проект, вводим объект в эксплуатацию и предлагаем услуги по дальнейшему обслуживанию.

avitek-i.ru

Автоматизация котельных

По всем вопросам автоматизации котельных, пожалуйста, обращайтесь по телефону, указанному в “шапке” сайта.

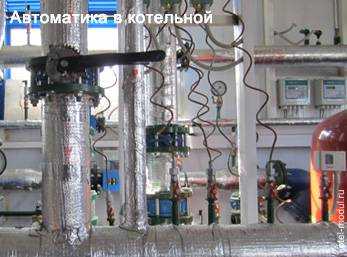

Современная котельная проектируется и изготавливается для работы в автоматическом режиме без постоянного присутствия обслуживающего персонала. Автоматизация котельных состоит из общекотельной автоматики (А), которая объединяет в себе котловую А, А горелочных устройств, А регулирования в тепловых контурах, А системы химводоподготовки, А управления и сигнализации.

Котловая автоматика при автоматизации котельной:

Как правило, автоматизированная котельная изготавливается на базе двух или более котлов. На каждом котле установлен блок управления котлом, газовая или комбинированная горелка c двухступенчатым или модулируемым регулированием тепловой мощности и интегрированной системой безопасности газо-воздушного тракта на основе программного топочного автомата и первичных датчиков-реле.

Установленное в котельной оборудование обеспечивает автоматический розжиг горелок, а так же прекращение подачи топлива в горелки (защиту котлов) в следующих случаях:

• падение давления газа к горелке ниже минимально допустимого уровня;
• падение давления воздуха к горелке ниже минимально допустимого уровня;
• погасание либо отрыв пламени в топке;
• превышение давления воды в котле выше максимально допустимого;
• падение давления воды в котле ниже минимально допустимого;
• превышение максимально допустимой температура воды на выходе из котла;
• пропадание электропитания.

Дисплей блока управления котла позволяет оперативно контролировать текущие температурные параметры среды котлового контура, обратного и подающего трубопроводов к котлам и при необходимости считывать коды возникающих неисправностей. В случае аварийного останова любого из котлов формируется соответствующий информационный сигнал, используемый в схеме общекотельной светозвуковой сигнализации.

Автоматизация регулирования в тепловых контурах котельных:

Основными функциями погодозависимого контроллера (блока управления) являются:

• регулирование температуры сетевой воды отопления и вентиляции по адаптивному отопительному графику в зависимости от температуры наружного воздуха, воздействием управляющих импульсов на электроприводы трехходовых клапанов смешения.
• поддержание заданной температуры воды ГВС управлением насосами внутреннего контура.
• каскадное управление работой котлов.

Блок управления отопительными контурами выполняет функцию погодозависимого регулирования в контуре тепловых завес и стабилизации температуры горячего водоснабжения

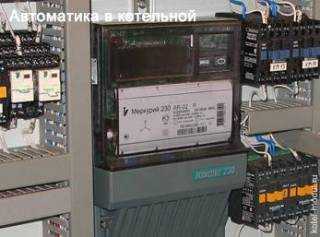

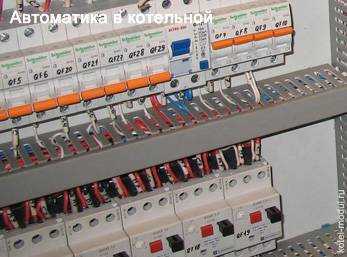

Щит управления и сигнализации (ЩУиС):

Автоматизация котельных предусматривает:

• работа всех циркуляционных насосов в режиме: 1 рабочий, 2-ой резервный, с контролем перепада давления на насосах и при необходимости, переключением на резерв. АВР насосов обычно реализуется применением специализированных приборов “CАУ МП-15” (САУ 1…5) фирмы “ОВЕН” cмонтированных на лицевой панели щита управления и сигнализации и позволяющих задавать временное чередование работы каждого насоса и автоматическое подключение резервного насоса при падении значения заданного дифференциального давления по сигналам от соответствующего датчика-реле. Управление насосами: местное (ручное включение) и дистанционное, предусмотрена возможность использования внешних управляющих сигналов.
• прекращение подачи газа в котельную путем закрытия клапана отсекателя газа при пожаре или загазованности помещения котельной выше нормы метаном либо оксидом углерода, а так же при отключении электроэнергии. Повторное открытие клапана производится вручную при возврате в нормальное состояние параметров концентрации в воздухе котельной вышеперечисленных газов и отсутствии аварийного сообщения по цепям пожарной сигнализации.

Схема аварийной сигнализации предусматривает выдачу световых (на передней панели ЩУиС) и звуковых сигналов в следующих ситуациях:

• повышение концентрации метана в помещении
• повышение концентрации “CO” в помещении
• закрытие отсечного клапана
• авария одного или нескольких котлов
• авария одного или нескольких насосов
• отклонение от нормы давления воды в обратном трубопроводе отопления (и внутреннего контура)
• отклонение от нормы давления воды водопровода.

Причем световой сигнал остается и после пропадания причин срабатывания сигнализации и снимается вручную нажатием соответствующей кнопки на панели ЩУиС (для возможности отслеживания архива аварий).

Проектом автоматизации котельной реализована и возможность вывода на удаленный диспетчерский пункт следующих аварийных сигналов (светозвуковая сигнализация):

• авария технологического оборудования котельной.
• пожар в котельной.
• загазованность в котельной.
• несанкционированный доступ в котельную.
• закрытие отсечного газового клапана.

Диспетчерский щит (ЩДС) котельной реализован на базе прибора охранно-пожарного ВЭРС Пк8, на 8 контролируемых каналов с резервным аккумуляторным питанием, световой и звуковой сигнализацией.

Пульт ЩДС размещается в помещении с постоянным присутствием проинструктированного персонала (например – комната охраны) для принятия неотложных мер в случае аварийной ситуации.

Проект автоматизации котельной разрабатывается в соответствии с действующими нормами и правилами и соответствует требованиям безопасной эксплуатации при соблюдении мероприятий, предусмотренных рабочей документацией.

Для расчёта стоимости котельной, пожалуйста,
заполните опросный лист на котельную.
Опросный лист можно заполнить в онлайн-режиме или скачать.

По всем возникшим вопросам:
многоканальный телефон: 8 (495) 781-81-55
электронная почта: [email protected]

Вас также может заинтересовать

Каскадные котельные

Подавляющее большинство котельных не используют свою тепловую энергию на 100%. Так, в отопительный сезон мощность расходуется всего на 50%, а в межотопительный — ориентировочно на 25%, которые приходятся на обеспечение объектов горячей водой.

Безопасность котельной

За соблюдением норм по обеспечению безопасности котельных, содержащих водогрейные и паровые котлы, следит Ростехнадзор. Эта организация занимается отслеживанием проектирования, монтажа и эксплуатации котельных установок, выдаёт разрешение на строительство котельной, следит за квалификацией обслуживающего персонала, а в случае возникновения аварий — расследует причины их появления.

Производство отопительных котельных

Отопительные котельные применяются для отапливания объектов без вовлечения в какие-либо производственно-промышленные нужды. Потребителями в данном случае выступают коммунально-бытовые хозяйства, которых отопительные котельные обеспечивают теплом, горячей водой и вентиляцией.

www.kotel-modul.ru

Автоматизация котельных – Asutpp

Фото: котельное оборудование

В современном мире такое явление как автоматизация котельных широко распространено. Тяжело представить возведение котельных без внедрения автоматических систем. Практически все котлы включают в свою базу стандартную автоматику.

Удобны средства, помогающие в управлении горелкой, в поддержании заданной температуры и получении извещений о безопасности теплоносителя. Автоматика котлов включает в себя большое количество приборов. Много компаний предлагают самые разнообразные средства котельной автоматики. Остаётся их только технически правильно подобрать.

Средства котельной автоматики

Приборы контроля розжига и управления пламенем (например, производства ОАО МЗТА: Ф34, ФДЧ, ФСП 1, ФЭСП 2) − это средство, контролирующее уровень пламя в котле, обеспечивает безопасную работу автоматического котла, путём отключения подачи топлива при пропадании факела. Данное устройство гарантирует защиту котла от возможного взрыва.

Тягомеры, напоромеры и тягонапоромеры представляют собой специализированные датчики, измеряющие тягу в топке котла. Благодаря этим приборам происходит регулировка подачи топлива в котёл и обеспечивается оптимальный режим работы теплоносителя. Данные приборы обеспечивают также безопасность котла.

Для создания локальных систем автоматизации котельных часто используют графические панели управления, которые очень удобны в использовании.

КЭ − контрольные электроды − средство, служащее в работе чувствительным элементом в схеме защиты котла и сигнализации комплекта автоматики котла в случае угасания газового факела. Контрольные электроды в системе автоматизации котельных находят широкое применение.

Средства комплексной автоматизации котельных, такие как шкафы управления котлами, представляют собой оптимальные решения для общекотельного оборудования и автоматизации котлов. Мы рекомендуем присмотреться к автоматике управления котлами типов ДКВР и ДЕ.

Эффективное снижение затрат на отопление благодаря автоматизации котельных

Строительство новых, современных, а также реконструкция старовозведённых котельных существенно уменьшает расходы на горючее и топливо и обслуживание благодаря внедрению систем автоматизации. Помимо экономии топлива и расходов на обслуживание котлов, модернизация котельных имеет массу преимуществ. Например, увеличение коэффициента полезного действия (КПД). Автоматизация котельных повышает эффективность регулирования параметров оборудования. Современная модернизация снижает влияние человеческого фактора на эффективность управления теплоносителя. Также автоматизация котлов обеспечивает оперативное и своевременное выявление неисправностей в системе.

Программный комплекс MasterSCADA вертикально интегрирован и объектно ориентирован. Это наиболее перспективное и удобное решение задач автоматизации котлов и котельных. Большой набор ОРС серверов обеспечивает связь с контролёрами, которые не поддерживают вертикальную интеграцию. Kepware − один из мировых лидеров в области производства ОРС серверов.

Различные компании предлагают выполнение комплексных работ по внедрению систем управления любых объектов жилищно-коммунального хозяйства. С этим проблем не должно быть.

www.asutpp.ru

Что такое автоматизация котельной, как происходит автоматизация котельных

Автоматизация котельной подразумевает создание системы автоматического управления котельной. При этом можно создать полностью индивидуальную систему автоматического управления, но существуют уже готовые решения, т.е. многие производители систем автоматизации уже производят системы автоматики, подходящие для наиболее стандартных решений и нуждающиеся после монтажа только лишь в адаптации(настройке) к существующему оборудованию. Например, для котлов отечественных котлов типа ДКВР существуют современные системы управления ША-ДКВР. Также нашими заводами выпускаются уже готовые системы управления на основе контроллеров «СПЕКОН» и Щит управления котлом ВВ-3,0ТШП компании «ЭНЕРГОСТАНДАРТ».  Но если требуется нестандартное решение, то можно создать систему управления самим,  а не заказывать щиты у завода-изготовителя, но нужно понимать, что изготовление системы управления на заказ обычно обходится дороже.

Зарубежные компании также выпускают свои системы автоматизации котельной, но в связи с колебаниями курса рубля, обойдутся они гораздо дороже отечественных. Например, для котлов Vitoplex  завод-изготовитель предлагает автоматику каскадного управления Viessmann, которая для котельных мощностью менее 1 МВт составляет очень существенную часть бюджета котельной.

Хорошим вариантом экономии средств и создания уникальной системы автоматизации котельной является разработка системы автоматического управления котельной на основе программируемых логических контроллеров (ПЛК), когда алгоритм автоматизации и управления пишется строго под конкретную котельную и в соответствие с требованиями заказчика. При этом  ПЛК существует превеликое множество, как отечественных, так и зарубежных производителей. Зачастую приходится слышать мнение, что ПЛК отечественных производителей хуже чем аналогичные импортные, что не является правильным. Как показывает практика, жалобы на работу отечественных ПЛК связаны либо с некачественным монтажом, либо с неграмотно разработанной программой. А по факту  использование отечественного оборудования и качественный его монтаж и наладка позволяют сэкономить значительные средства, при этом ничего не теряя в качестве.

exergy01.ru

Автоматизация котельных

Планируя устройство домашнего отопления, лишь немногие рассматривают возможность работы котельного оборудования с современными системами автоматики. А ведь такие системы получают в настоящее время широкое распространение и призваны повысить комфорт жилища и значительно сократить расходы на его обогрев.

Достоинства автоматического управления

Современную котельную невозможно представить себе без систем автоматики, объединивших все последние достижения в области управления тепловыми потоками. Примечательно, что для большинства людей до сих пор, к сожалению, основным критерием качества системы отопления остается принцип «греет — не греет». И хотя он совершенно не применим к автоматизированным отопительным системам, мало кто оценивает значимость установки в своей котельной специальной автоматики, которая бы обеспечивала максимальный уровень теплового комфорта в доме.

На сегодняшний день существенно снизить затраты на отопление и заодно сформировать благоприятный температурный фон в доме под силу только современной системе терморегулирования. Это происходит за счет оптимизации работы всех компонентов отопительного оборудования. Заметим, что практически все котлы в их базовой комплектации имеют стандартную автоматику, которая управляет горелкой, принимает сигналы от устройств безопасности котла, а также поддерживает заданную температуру теплоносителя. Обратите внимание: именно «котловую» температуру, а не комнатную. Что не избавляет пользователя от необходимости постоянно регулировать эту температуру в зависимости от потребности в тепле. Устанавливая столь несовершенное оборудование, вы невольно обрекаете себя на вечную «прикованность» к ручке термостата: при понижении уличной температуры воду в системе необходимо будет нагреть сильнее, а когда на улице потеплеет — понизить. И проделывать эти манипуляции с термостатом можно до бесконечности. Но если при наступлении холодной погоды «раскочегаривать» котел приходится волей-неволей (иначе проживание в доме становится проблематичным), то при потеплении, как это нередко бывает, снижать температуру котловой воды вроде бы и не обязательно. Ведь, как известно, пар костей не ломит. Да и не перевелись еще среди нас любители пошире распахнуть форточку, когда в комнате становится чересчур жарко.

Естественно, такой подход к тепло- и энергосбережению уже через короткое время ощутимо ударит по карману домовладельца. И прежде всего из-за перерасхода топлива. А ведь тенденция роста цен на основные энергоносители, отчетливо проявившаяся в последние годы, по прогнозам специалистов, сохранится и в будущем. Конечно, ни о каком тепловом комфорте при таких способах терморегулирования не может быть и речи. По подсчетам специалистов, пользователь котла, не оснащенного системой автоматики, тратит более 210 часов личного времени в год только на настройку температуры теплоносителя в котле!

Другое дело — современные микропроцессорные панели управления. Они позволяют поддерживать разную температуру сразу в нескольких нагревательных контурах. Под таким контуром понимается часть системы, работающая со своими температурными и гидравлическими характеристиками и имеющая возможность их регулировки. Это, скажем, контур радиаторного отопления или один контур водяных теплых полов. Например, Color Matic от VAILLANT имеет возможность контролировать работу сразу пятнадцати, причем температура теплоносителя внутри их напрямую зависит от состояния погоды на улице. Системы с таким принципом регулирования называются метеоуправляемыми или, как говорят специалисты, погодозависимыми (о принципе погодозависимого управления мы поговорим ниже). Для контроля наружной температуры в этих системах используется уличный датчик, устанавливаемый на здании снаружи, с северной стороны. Контроллер (программатор) системы также полностью отвечает за процесс приготовления горячей воды в бойлере.

В некоторых системах заложен принцип модульного построения. Он позволяет укомплектовывать систему под конкретную ситуацию и требования заказчика, а также подключать дополнительные контуры и контролировать их работу с помощью установки соответствующего модуля — без замены панели управления в целом, что дает значительную экономию средств.

Компания «Эко-терм» широко представляет автоматику от таких зарубежных фирм, как KROMSCHRODER (Германия), COSTER (Италия) и HONEYWELL (США).

Принцип погодозависимого регулирования

Поясним, каким образом осуществляется поддержание комнатной температуры с учетом изменений уличной. При настройке контроллера устанавливается так называемая температурная кривая, отражающая зависимость температуры теплоносителя в отопительном контуре от изменения погодных условий снаружи. Эта кривая представляет собой линию, одна точка которой соответствует +20°С на улице (при этом температура теплоносителя в отопительном контуре тоже равна +20°С, поскольку считается, что при таких условиях в отоплении нет необходимости). Вторая точка — это температура теплоносителя (скажем, 70°С), при которой даже в самые холодные сутки отопительного сезона температура в комнате будет оставаться заданной (например, 23°С). В случае, если здание утеплено недостаточно, для компенсации теплопотерь потребуется несколько большая температура теплоносителя в отопительном контуре. Соответственно, наклон кривой будет крутым. И наоборот, если с теплоизоляцией дома все в порядке. При изготовлении контроллера в память прибора вносят множество подобных кривых, чтобы можно было потом выбрать из всего семейства подходящую линию конкретно для условий вашего жилища.

Как правило, для создания максимального уровня теплового комфорта, а также для экономии топлива одного-единственного уличного датчика бывает недостаточно. Поэтому часто монтируют дополнительный датчик внутри обогреваемого помещения. Наличие сразу двух датчиков, и комнатного и уличного, позволяет точно отслеживать и оперативно корректировать температуру в помещениях дома.

Обычно датчик комнатной температуры устанавливается в так называемом эталонном помещении — температура в нем будет соответствовать вашему понятию о комфортном тепловом фоне. Это помещение не должно нагреваться прямыми солнечными лучами и продуваться сквозняками. Как правило, в качестве эталона выбираются детские и спальни. Установка комнатного датчика делает возможным включение режима самоадаптации, при котором отопительная кривая подбирается под соответствующее помещение автоматически — самим микрокомпьютером панели управления. Кроме того, часто комнатный датчик интегрируют в термостат, с помощью которого можно задавать нужную температуру и ее средний уровень во всем доме. Локальная регулировка температуры в отдельно взятом помещении при этом достигается установкой на радиаторы термостатических клапанов с термоголовками.

Очень важным аспектом применения термостата является опять же экономия топлива. Поясним, каким образом она осуществляется. Допустим, в помещении, где установлен датчик, собрались гости и произошло повышение температуры на 2°С вследствие естественного тепловыделения людей. Панель управления улавливает эти изменения и дает команду на снижение температуры теплоносителя в данном контуре, хотя уличный датчик может требовать как раз обратного. Уменьшение расхода тепла на обогрев этого помещения естественным образом экономит топливо. Но существуют здесь и проблемы. Если затопить в комнате, где установлен термостат, камин или надолго оставить открытым окно, это может привести к изменению температуры во всем доме. Для учета подобных факторов во многих системах предусматривают возможность внесения поправок в алгоритм управления путем установки коэффициента влияния комнатного датчика на характер отопительной кривой. Но вообще специалисты просто не рекомендуют устанавливать устройства измерения комнатной температуры вблизи каминов, входных дверей, окон и других источников тепла или холода, способных внести погрешность в результаты измерений.

Следует обратить внимание и на то, что установка одного только комнатного термостата, без датчика наружной температуры, существенно увеличивает инерционность системы терморегулирования. Изменения в тепловом фоне будут происходить с запозданием, поскольку автоматика начнет действовать лишь тогда, когда температура в доме, например, понизится, а это произойдет уже позже реального похолодания на улице.

Современные контроллеры не только следят за погодой, но и обладают достаточно большим количеством функций, часть из которых — пользовательские, а часть — сервисные. Если первые стоят на страже комфорта, то вторые следят за состоянием системы и обеспечивают правильную и безопасную работу оборудования.

Пользовательские функции

К пользовательским функциям прежде всего относятся различные программы отопления, которые позволяют адаптировать режим обогрева дома к ритму жизни его обитателей (сон и бодрствование, отпуска, посменная работа). Аналогичным образом выбираются программы для горячего водоснабжения. Если пользователя не устроит ни одна из того стандартного набора, который предлагается производителем, можно составить свою индивидуальную — как для отопления, так и для горячего водоснабжения.

Режим «спокойной ночи». Практически во всех системах имеется возможность установки так называемой ночной температуры. Учеными доказано, что спящий человек чувствует себя гораздо более комфортно, когда температура в помещении несколько понижается (обычно на 4°С) относительно дневной комнатной (очевидно, такая реакция сформировалась у людей в ходе эволюции и отражает их адаптацию к естественным перепадам температуры в дневные и ночные часы). В то же время все тепловые процессы инерционны, и если, например, задать время начала дневной программы на момент вашего пробуждения, то, встав с постели, вы почувствуете некоторый дискомфорт из-за того, что комната еще не успела согреться после ночи. Чтобы устранить этот недостаток, во многих современных контроллерах используют режим предварительного прогрева помещения (иногда называемый плавным выходом из ночного режима), в соответствии с которым за несколько часов до вашего подъема температура в доме начинает плавно повышаться. Подобную функцию имеют, например, контроллеры семейства Diematic от DE DIETRICH или Logamatic 4000 от BUDERUS.

Низкотемпературные системы. На современном уровне развития отопительной техники наблюдается тенденция к переходу на низкотемпературный режим отопления. Иными словами — к уменьшению рабочей температуры отопительных приборов. Это ведет к более комфортному восприятию теплового излучения человеком. Важнейшим достоинством низкотемпературного режима является уменьшение расхода топлива. Эксплуатировать систему отопления в низкотемпературном режиме позволяет также установка автоматики.

Кстати, здесь следует разделить такие понятия, как низкотемпературный режим и низкотемпературный котел. Низкотемпературный котел — это устройство, в котором, в силу специфичных свойств материалов, применяемых при его изготовлении, или благодаря оригинальным техническим решениям имеется возможность поддержания температуры подающей линии на уровне до + 40°С (как, например, у котлов iroVIT VKO от VAILLANT) и даже меньше — до + 30°С (у котлов GT 210 от DE DIETRICH). При этом температура обратной линии вообще не регламентируется.

Низкотемпературный режим отопления можно получить и не используя низкотемпературный котел, но для этого понадобятся исполнительные устройства — трех- или четырехходовые смесительные краны с сервоприводом, речь о которых пойдет отдельно. В сочетании с ними отопительный котел будет работать в постоянном режиме с высокой температурой котловой воды, а температура в отопительных контурах будет зависеть от степени открытия смесительного крана, в котором горячая вода смешивается с холодной, обратной.

Система приоритетов. К одной из важных функций систем автоматического регулирования относят возможность организации управления горячим водоснабжением. Оно бывает приоритетным, смешанным и неприоритетным. Самый распространенный, приоритетный метод не лишен недостатков: во время потребления горячей воды система отопления попросту отключается. Обычно это не приводит к тому, чтобы в доме похолодало. Способ смешанного приоритета позволяет использовать для обогрева дома ту часть мощности котла, которая не применяется для приготовления горячей воды. Впрочем, при недостатке мощности на последнюю тратится весь ресурс. А что такое «неприоритетное горячее водоснабжение», можно понять уже из названия.

Дезинфекция. Программное обеспечение многих панелей управления позволяет производить термическую дезинфекцию бойлера один раз в неделю. Это делается путем повышения температуры в бойлере до 80°С в течение 20-30 минут. Такая процедура избавляет от возможного присутствия в воде бактерий легионеллеза, вызывающих пневмонию.

Защита от замерзания. Как только наружная температура опустится ниже определенного значения, автоматика сама запустит котел и будет поддерживать определенную температуру в системе отопления для предотвращения ее размораживания.

«Умный дом». Последние модели контроллеров предоставляют возможность как удаленного доступа к себе по телефонной линии или мобильной связи стандарта GSM, так и своей интеграции в систему «Умный дом». Эту опцию имеют устройства таких производителей отопительной техники, как VIESSMANN, BUDERUS, DE DIETRICH и др. Подобные устройства позволяют на расстоянии контролировать температуру в доме и вовремя узнавать о любых неполадках.

Сервисные функции

Чистый воздух. Для снижения количества вредных выбросов в воздух многофункциональная автоматика способна оптимизировать работу горелки. В установочных параметрах современных контроллеров минимальная продолжительность горения задана изначально. Это исключает работу горелки в режиме «старт-стоп», плохо влияющем как на ресурс оборудования, так и на экологию. Дело в том, что больше всего вредных выбросов образуется именно в момент розжига. Это происходит за счет неполного сгорания топлива. По умолчанию минимальное время работы горелки обычно составляет не менее одной минуты. Так что, приобретая современную систему управления, вы заботитесь не только о своем кошельке, но и о своем здоровье.

Плавный пуск. Интересной функцией является так называемая разгрузка пуска. В момент первого (холодного) включения котла или после его длительного простоя в топке обычно наблюдается усиленное образование конденсата. Как правило, это смесь кислот, неблагоприятно воздействующих на внутренние элементы устройства. Именно для устранения такого неприятного явления многие системы управления и позволяют производить пусковую разгрузку. Суть ее заключается в том, что непосредственно в момент включения отопления циркуляционные насосы еще не работают, поэтому теплоноситель, находящийся в котле, достаточно быстро нагревается до 40-60°С. Именно этот диапазон считается безопасным в смысле образования конденсата, а значит, время вредного воздействия последнего существенно сокращается. После достижения нужной температуры включаются насосы отопительных контуров и система начинает работать в заданном режиме.

«Выбег» насосов. Во многих современных системах можно задавать время «выбега» насосов. Эта функция позволяет предотвратить возможный перегрев котла. Дело в том, что в котлах (особенно чугунных) наблюдается повышение температуры котловой воды уже после отключения горелки. Виною тому происходящий внутри металла теплообмен, направленный от поверхности, обращенной к топке, к той, которую омывает теплоноситель. Процесс будет происходить до тех пор, пока температуры внутренней и наружной поверхностей не сравняются, при этом может наступить перегрев котла. Вот почему важно не останавливать циркуляционные насосы сразу, а давать им еще какое-то время поработать.Интересный путь решения этой проблемы предложили специалисты компании BUDERUS в панелях серии Logamatic 4000, создав функцию «использование остаточного тепла». При нагреве теплоносителя котел достигает не максимальной температуры, а лишь определенной расчетной, при которой автоматика отключает горелку, а нагрев продолжается уже за счет описанного выше эффекта. Выделяемая энергия, разумеется, не пропадает зря, а используется для получения горячей воды в бойлере.

Переоснащение котлов

Тот, кто уже имеет надежный импортный котел со стандартной панелью управления или отечественное устройство вообще без системы регулирования, может оснастить его современной погодозависимой автоматикой.

Существуют два варианта переоснащения котлов. Первый предполагает автоматическое управление всеми компонентами системы. При этом достигается высокая степень автоматизации и существенное снижение потребления топлива. К сожалению, оснастить котлы по первому варианту не всегда возможно. Трудно поддаются такой модернизации системы с атмосферной горелкой. Например, популярные отечественные котлы АГВ оборудованы горелкой с «вечным» пламенем, зажигаемым вручную, что не дает возможности автоматизировать процесс горения. Для таких случаев предусмотрен второй вариант оснащения, предполагающий поддержание температуры в отопительных контурах автоматически с помощью исполнительных устройств. Котел при таком варианте будет работать с постоянной, как правило максимальной, температурой подающей линии и как бы «жить своей жизнью», а отопительные контуры, управляемые контроллером — своей.Выпускающиеся контроллеры предназначены для установки на все виды котельного оборудования, снабженного как дутьевыми, так и атмосферными горелками.

В заключение хотелось бы отметить, что приобретение современной автоматики — это совсем не дань моде, а выгодное вложение денежных средств. Например, на жидкотопливных котлах современная автоматика позволяет экономить до 30 % топлива и окупится уже через какие-то 1-3 года, тем более при современных темпах роста цен на основные энергоносители.

Текст подготовлен по материалам статьи «Автоматизация котельных» (Алексей Бойко),
журнал «Идеи вашего дома», 2007, № 10 (78)

www.ecoterm.ru
