Как сделать монтаж бойлера своими руками
Вы купили или только собираетесь приобрести водонагреватель. Сразу встаёт проблема подключения. Монтаж водонагревателя в квартире можно поручить специалистам, можно попробовать сделать самостоятельно.
Если решили сами установить бойлер или проточный водонагреватель в квартире своими руками, то, прежде всего, определяйтесь с выбором места. Место для водонагревателя выбирается неподалёку от использования горячей воды. Ведь если трубопровод, по которому будет поступать горячая вода, сделать длинным, то теплопотери будут большие.
Крепление к стене
Проточные водонагреватели более лёгкие, поэтому крепить на стену в квартире их проще. А вот тяжёлые бойлеры, которые рассчитаны на объём воды от 50 до 200 литров, надо очень хорошо прикрепить к стене.
С этого и начинается монтаж бойлера своими руками. Установка может осуществляться только на анкерные крюки или болты. Такое крепление будет надёжно на панельных бетонных стенах или прочных кирпичных.
Но если стена не внушает вам доверия: деревянная или старая кирпичная, то просверливать стену надо насквозь и сзади прикручивать на стальные планки. Или на стенку делать металлическую рамку и крепить к ней при помощи приваренных к рамке крюков. Ну а на гипсокартонную стену в квартире, вообще, такой бойлер вешать нельзя.
При монтаже любых водонагревателей надо вешать их строго вертикально, определяя уровнем точность крепления. Если бойлер будет висеть неровно, с уклоном, то будут проблемы с его эксплуатацией.
Ещё один нюанс, который надо обязательно учесть, когда ведётся установка своими руками, так это то, что расстояние от полка до крышки бойлера надо оставить около 15 сантиметров.
На видео детально рассмотрено как своими руками сделать монтаж бойлера:
Подсказки для подключения к водопроводу
Для подключения водонагревателей необходима обвязка трубами. Гибкая подводка может быть только временной. При высокой температуре горячей воды все гибкие шланги быстро придут в негодность. Ещё внутреннее сечение гибкого шланга меньше, чем в трубе, из-за этого невозможно будет одновременно использовать горячую воду в нескольких местах квартиры, например, на кухне и в ванной. Хотя справедливости ради надо сказать, что при использовании только в одном месте, гибкими шлангами подключают многие. Самое главное, чтобы гибкий шланг нигде не перекручивался, тогда не так будут ощущаться возникающие перепады давления.
Редуктор давления
Важным элементом при установке водонагревателей является редуктор давления воды. Это актуально как в домах старой постройки, а особенно в современных многоэтажных домах. Такой прибор регулирует скачки давления в системе и приводит его в соответствии с параметрами, установленными для водонагревателей. Установка редуктора делается и на холодную, и на горячую воду. Для его бесперебойной работы нужен фильтр очистки воды.
Шаровые и разъёмные соединения
Для того чтобы при последующем ремонте или демонтаже водонагревателя, его можно было снять и при этом не нарушить водопровод, сразу устанавливайте быстроразъемные соединения — американки. Такая схема подключения позволит разъединить трубы при помощи одной накидной гайки.
АмериканкаПоследовательность действий
Вам будет необходимо сливать воду из бака в процессе его эксплуатации, для этого при монтаже водонагревателя на холодный трубопровод производится установка сливного крана.
Схема присоединения к воде своими руками следующая: на патрубок подачи холодной воды, он отмечается синим цветом, накручиваются обратный и предохранительный клапаны (или комбинированный клапан). Обычно эти устройства входят в комплект водонагревателя. Они предназначены, чтобы предотвратить проход горячей воды из бойлера в холодный водопровод. Клапаны накручиваются на четыре оборота, больше не надо, можно перекрутить.
Для подключения бойлера требуется установка термостатического клапана, который будет поддерживать нужную температуру, и смешивать горячую и холодную воду.
Термостатический клапанУстановка трехходового клапана позволит переключать водонагреватель на магистральную систему водоснабжения. Если такой клапан имеет сервопривод, то этот процесс будет автоматизирован.
Такая схема будет действовать при подключении к водопроводу:
ПоследовательностьНужен ли расширительный бак
Схема подключения водонагревателей предусматривает наличие расширительного бака, куда будет уходить лишний объём воды, получающийся при нагревании. Если его нет, то лишняя вода уйдёт в канализацию, таким образом, расход горячей воды будет увеличен. Тогда как при наличии бака, горячая вода будет сохраняться. В квартирах расширительный бак устанавливается редко, но если организуете горячее водоснабжение в частном доме, то иметь его надо обязательно.
Безопасное подключение к электросети
Для того чтобы соблюсти технику безопасности, перед началом работ подключения водонагревателя, а особенно перед установкой электрической части, необходимо обесточить места соединения кабеля с электросетью. Если выполняете работы своими руками, обратите внимание на соблюдение техники безопасности.
Просто в розетку можно включить лишь водонагреватель небольшой мощности. Кроме того розетки не рекомендуют размещать в помещениях с повышенной влажностью, в ванной комнате.
Схема подключения более вместительного бойлера будет сложнее. Надо установить автономное электрическое питание для бойлера. По правилам оно должно идти прямо от щитка с помощью отдельного кабеля. Распределительный щиток может быть общим, но лучше присоединять бойлер в отдельный.
На видео наглядно показана схема подключения к электричеству:
Водонагреватели — это очень мощные приборы, поэтому кабель, для подключения должен быть мощным, трехжильным, с медной жилой, сечением 2.5 мм и выше.
Устройство защитного отключенияДля мощных водонагревателей используют автоматы с силой тока 16 ампер. Обязательно наличие УЗО, устройства защитного отключения. Это ваша гарантия от ударов электрическим током.
domogreev.ru
Бак для ГВС Wester WDV фланец НЕРЖАВЕЮЩАЯ СТАЛЬ
Описание
Расширительный бак для ГВС применяется для:
• поддержания постоянного давления в системе горячего водоснабжения;
• защиты системы от гидравлического удара.
• в контуре горячего водоснабжения — расширительный бак для бойлера ГВС — применяются для компенсации температурного расширения воды.
• основные элементы бака: корпус из высококачественной стали и эластичная мембрана из материала EPDM. Мембрана разделяет бак на две камеры: воздушную, полость между металлическим корпусом и мембранной и внутреннюю полость, где находится рабочая жидкость. Рабочая жидкость находится внутри мембраны и не контактирует с металлическими стенками бака – это основное отличие баков WESTER от других производителей.
• расширительный бак для ГВС оснащен сменной мембраной.
Белый расширительный бак для ГВС может применяться для систем горячего водоснабжения и гелиосистем и имеет более высокие характеристики, чем обычные баки для воды. Мембрана EPDM. Давление до 10 Атм и температура до 140 градусов. Следует постоянно следить за давлением воздуха в баке. Сделать это можно установив специальные клапана для подключения баков либо своевременно производя сервисное обслуживание. Если это бак для бойлера ГВС, то давление на пустом баке (без воды) должно соответствовать самому высокому давлению в системе водоснабжения. Это давление отключения скважинного насоса. Если давление будет меньше, то расширительный бак бойлера начнет выполнять функцию гидрофора водоснабжения и не будет компенсировать температурные расширения от нагрева воды в бойлере. Длительная эксплуатация при низком давлении приведет к слипанию мембраны и ее последующему разрыву.
В магазине «boiler2000» можно приобрести расширительный бак для отопления – красного цвета объемом 8, 12, 18, 24 литра, такого же объема расширительный бак для ГВС (для бойлеров) – белого цвета (WESTER Premium) и объемом 60, 80, 100 литров вертикального и горизонтального исполнения и 150, 200 и 300 литров — вертикального исполнения для водоснабжения – цвет голубой. Так же можно приобрести настенные крепления для баков 8-24 литра. Возможно приобретение бака полностью из нержавеющей стали или с фланцем из нержавеющей стали.
Продавцы и монтажники магазина «boiler2000» помогут с подбором и установкой расширительного бака как для новой системы, так и при замене старого бака.
boiler2000.by
Расширительный бак для газового водонагревателя
Область техники
Настоящее изобретение относится к расширительному баку для газового водонагревателя и, более конкретно, к расширительному баку для газового водонагревателя, который может быть легко изготовлен с низкими затратами благодаря его простой внутренней конструкции и может иметь высокое сопротивление давлению и высокую коррозионную стойкость при изменении давления обогревающей воды.
Уровень техники
Обычно газовые водонагреватели подразделяются на газовые водонагреватели открытого типа и газовые водонагреватели закрытого типа. Газовые водонагреватели открытого типа имеют такую конструкцию, что обогревающая вода в расширительном баке открыта для воздействия внешней среды, а газовые водонагреватели закрытого типа имеют такую конструкцию, что обогревающая вода в расширительном баке изолирована от воздействия внешней среды.
На фиг.1 схематично иллюстрируется обычный газовый водонагреватель, включающий в себя расширительный бак открытого типа.
Обычный газовый водонагреватель открытого типа включает в себя циркуляционный насос 10, который обеспечивает циркуляцию обогревающей воды, основной теплообменник 20, который передает тепловую энергию от горелки 21 к обогревающей воде, перемещаемой с помощью циркуляционного насоса 10, трехходовой клапан 30, подающий обогревающую воду в обогревающий трубопровод, который необходимо нагревать при выполнении операции обогрева, и подает обогревающую воду к теплообменнику 40 для горячей воды при выполнении операции подачи горячей воды, теплообменник 40 для горячей воды, который нагревает холодную воду и подает горячую воду при выполнении операции подачи горячей воды, и расширительный бак 50, в котором хранится возвратная обогревающая вода и который поглощает изменения давления при изменении температуры обогревающей воды.
Ссылочная позиция 61 обозначает трубу для подачи обогревающей воды, ссылочная позиция 62 обозначает трубу для возвратной обогревающей воды, ссылочная позиция 63 обозначает трубу для холодной воды, и ссылочная позиция 64 обозначает трубу для горячей воды.
Расширительный бак 50, который имеет такую конструкцию, что обогревающая вода открыта для воздействия внешней среды, включает в себя датчик 51 уровня для обнаружения того, находится ли уровень обогревающей воды в расширительном баке в пределах заданного диапазона, и переливную трубу 52, расположенную сбоку в верхней части расширительного бака 50, которая обеспечивает возможность вытекания обогревающей воды наружу в том случае, если уровень обогревающей воды превысит заданный уровень.
Обычный газовый водонагреватель открытого типа может быть легко изготовлен с низкими затратами благодаря его простой конструкции. Однако так как система циркуляции обогревающей воды открыта для воздействия внешней среды и, следовательно, не может располагаться ниже обогревающего трубопровода, который необходимо нагревать, имеются ограничения для места установки системы циркуляции обогревающей воды. Кроме того, так как обогревающая вода открыта для воздействия внешней среды и вследствие этого в расширительный бак 50 поступает кислород, существует риск коррозии для обогревающего трубопровода.
На фиг.2 схематически иллюстрируется обычный газовый водонагреватель, включающий в себя расширительный бак закрытого типа.
Обычный газовый водонагреватель закрытого типа, как и обычный газовый водонагреватель открытого типа, включает в себя циркуляционный насос 10, основной теплообменник 20, горелку 21, трехходовой клапан 30 и теплообменник 40 для горячей воды и отличается от обычного газового водонагревателя открытого типа тем, что расширительный бак 70 закрыт от воздействия внешней среды, и обычный газовый водонагреватель закрытого типа дополнительно включает в себя сепаратор 71 воды и газа, предохранительный клапан 72 избыточного давления, и систему 73 давления.
Расширительный бак 70, который имеет такую конструкцию, что обогревающая вода защищена от воздействия наружного воздуха, включает в себя резиновую пластину 70а и блок 70b для хранения газа, который заполнен газом (например, азотом), и блок 70с для хранения обогревающей воды, в котором хранится обогревающая вода, причем блок 70b для хранения газа и блок 70с для хранения обогревающей воды выполнены таким образом, что между ними располагается резиновая пластина 70а. Резиновая пластина 70а поглощает изменение давления обогревающей воды посредством ее деформирования в соответствии с прилагаемым к ней давлением.
Обычный газовый водонагреватель закрытого типа не имеет ограничений для места его установки в отличие от обычного газового водонагревателя открытого типа и может предотвращать попадание кислорода в обогревающую воду благодаря тому, что циркуляционная система для обогревающей воды закрыта от воздействия внешней среды. Однако так как для поглощения изменения давления обогревающей воды используется давление газа, заполняющего блок 70b для хранения газа, качество функционирования обычного газового водонагревателя закрытого типа может ухудшаться, когда он работает в течение длительного времени. Так как обычный газовый водонагреватель закрытого типа включает в себя сложную конструкцию для заполнения его газом, он не может быть легко изготовлен с низкими затратами. Так как обычный газовый водонагреватель закрытого типа изготавливается из стали, он подвержен риску коррозии.
Так как расширительный бак 50 открытого типа имеет недостатки, такие как ограничения для места установки и риск коррозии трубопровода для обогревающей воды, а расширительный бак 70 закрытого типа имеет недостатки, такие как сложная конструкция, сложность изготовления и высокие затраты на изготовление, существует потребность в расширительном баке, который может преодолеть недостатки обычных расширительных баков 50 и 70.
Сущность изобретения
Техническая проблема
Целью настоящего изобретения является создание расширительного бака для газового водонагревателя, который может быть легко изготовлен с низкими затратами благодаря его простой внутренней конструкции и который может иметь высокое сопротивление давлению и высокую коррозионную стойкость при изменении давления обогревающей воды.
Техническое решение
Согласно одному аспекту настоящего изобретения предлагается расширительный бак для газового водонагревателя, включающий в себя корпус, имеющий верхнюю часть и нижнюю часть, которые являются открытыми, и включающий в себя решетчатый блок для приема обогревающей воды, разделенный на отделения посредством множества диафрагм, принимающий обогревающую воду и выполненный за одно целое с множеством диафрагм; и верхнюю внутреннюю крышку и нижнюю внутреннюю крышку, которые соединены с корпусом, чтобы закрыть верхнюю часть и нижнюю часть корпуса.
Верхняя внешняя крышка может быть прикреплена к внутренней части верхней внутренней крышки, и нижняя внешняя крышка может быть прикреплена к нижней части нижней внутренней крышки.
Решетчатый блок для приема обогревающей жидкости может иметь такую форму, что наружная поверхность корпусной части, разделенной на отделения множеством диафрагм, изогнута наружу.
Корпус, включая решетчатый блок для приема обогревающей воды, верхнюю внутреннюю крышку и нижнюю внутреннюю крышку, изготовлены из пластикового материала, а верхняя внешняя крышка и нижняя внешняя крышка могут быть изготовлены из стали.
Выступающие наружу фланцы, располагающиеся по вертикали один на другом, могут быть образованы на краевой части верхнего конца корпуса, нижнем конце верхней внутренней крышки и нижнем конце верхней внешней крышки; выступающие наружу фланцы, располагающиеся по вертикали один на другом, могут быть образованы на краевой части нижнего конца корпуса, верхнем конце нижней внутренней крышки и верхнем конце верхней внутренней крышки; и множество болтов могут проходить с одинаковыми интервалами через фланцы от фланцев, образованных на верхней внешней крышке, к фланцам, образованным на нижней внешней крышке, и на концы множества винтов могут быть навинчены гайки.
Верхняя поддерживающая пластина и нижняя поддерживающая пластина, расположенные горизонтально, могут быть обеспечены соответственно в верхней части и нижней части корпуса, и на верхнем конце и нижнем конце решетчатого блока для приема обогревающей воды могут быть образованы фланцы, которые могут быть плотно вставлены в отверстия, образованные в верхней поддерживающей пластине и нижней поддерживающей пластине.
Верхняя поддерживающая пластина и нижняя поддерживающая пластина могут быть изготовлены из пластикового материала.
Верхняя поддерживающая пластина может включать в себя верхние средства сообщения, которые располагаются в позиции, смещенной на заданное расстояние в направлении вниз от верхнего конца корпуса, и размещаются между верхней поддерживающей пластиной и верхней внутренней крышкой, и нижняя поддерживающая пластина может включать в себя нижние средства сообщения, которые располагаются в позиции, смещенной на заданное расстояние в направлении вверх от нижнего конца корпуса, и размещаются между нижней поддерживающей пластиной и нижней внутренней крышкой, причем отделения решетчатого блока для приема обогревающей воды сообщаются друг с другом посредством верхних средств сообщения и нижних средств сообщения.
Выступающие элементы, плотно прилегающие при соединении к внутренней окружной поверхности корпуса, могут быть соответственно образованы на нижнем конце верхней внутренней крышки и верхнем конце нижней внутренней крышки, и уплотнительные кольца могут быть размещены между наружными окружными поверхностями выступающих элементов и внутренней окружной поверхностью корпуса.
Верхняя внутренняя крышка и верхняя внешняя крышка могут быть изогнуты в направлении вверх, и нижняя внутренняя крышка и нижняя внешняя крышка могут быть изогнуты в направлении вниз.
Расширительный бак может дополнительно включать в себя сепаратор газ/вода, датчик уровня воды и предохранительный клапан избыточного давления, которые размещаются на корпусе.
Полезные эффекты
Так как в расширительном баке для газового водонагревателя согласно настоящему изобретению корпус, верхняя и нижняя внутренние крышки, контактирующие с обогревающей водой, изготовлены из пластикового материала, может быть улучшена коррозионная стойкость. За счет того что верхняя и нижняя внешние крышки изготовлены из стали, корпус, верхняя и нижняя внутренние крышки и верхняя и нижняя внешние крышки соединяются друг с другом с помощью болтов и гаек и решетчатый блок для приема обогревающей воды, изготовленный из пластикового материала, размещен в корпусе, обеспечивается возможность выдерживать быстрое изменение давления обогревающей воды и повреждения вследствие расширения могут быть предотвращены.
Кроме того, в том случае, когда расширительный бак включает в себя сепаратор газ/вода, датчик уровня воды и предохранительный клапан избыточного давления, то, так как расширительный бак имеет открытую конфигурацию, когда уровень обогревающей воды равен или меньше заданного уровня, и изменяет конфигурацию на закрытую, когда уровень обогревающей воды превышает заданный уровень, возможно исключить риск коррозии обогревающего трубопровода, вызываемой проникновением в расширительный бак кислорода из внешней среды. Также так как обеспечивается обнаружение уровня воды в расширительном баке, может быть легко определено, необходимо ли пополнить обогревающую воду. За счет того что давление регулируется до подходящей величины, используя предохранительный клапан избыточного давления, когда давление в расширительном баке быстро увеличивается, повреждение расширительного бака может быть предотвращено.
Краткое описание чертежей
Фиг.1 – схематический вид, иллюстрирующий обычный газовый водонагреватель, включающий в себя расширительный бак открытого типа.
Фиг.2 – схематический вид, иллюстрирующий обычный газовый водонагреватель, включающий в себя расширительный бак закрытого типа.
Фиг.3 – вид спереди, иллюстрирующий расширительный бак для газового водонагревателя согласно варианту воплощения настоящего изобретения.
Фиг.4 – вид в перспективе с пространственным разделением деталей, иллюстрирующий расширительный бак на фиг.3.
Фиг.5 – вид в перспективе, иллюстрирующий решетчатый блок для приема обогревающей воды, размещенный в корпусе расширительного бака на фиг.4.
Фиг.6 – вид в разрезе по линии А-А корпуса расширительного бака на фиг.4.
Фиг.7 – вид в разрезе по линии В-В корпуса расширительного бака на фиг.4.
Фиг.8 – вид спереди, иллюстрирующий расширительный бак для газового водонагревателя согласно другому варианту воплощения настоящего изобретения.
Описание ссылочных позиций
10 циркуляционный насос
20 основной теплообменник
21 горелка
30 трехходовой клапан
40 теплообменник для горячей воды
50, 70, 100, 200 расширительный бак
51 датчик уровня воды
52 переливная труба
61 труба для подачи обогревающей воды
62 труба для возвратной обогревающей воды
63 труба для холодной воды
64 труба для горячей воды
70а резиновая пластина
70b блок для хранения газа
70с блок для хранения обогревающей воды
71 сепаратор газ/вода
72 предохранительный клапан избыточного давления
73 система давления
110 корпус
111, 113, 121, 131, 141, 151 фланец
112, 114, 122, 132, 142, 152 соединительное отверстие
115 решетчатый блок для приема обогревающей воды
115а корпусная часть
115b, 115с фланец
115d, 115е, 115f, 115g диафрагма
116 верхняя поддерживающая пластина
117 нижняя поддерживающая пластина
118 верхние средства сообщения
119 нижние средства сообщения
120 верхняя внутренняя крышка
124, 144 выступающий элемент
125, 145 уплотнительное кольцо
130 верхняя внешняя крышка
140 нижняя внутренняя крышка
150 нижняя внешняя крышка
161 болт
162 гайка
210 сепаратор газ/вода
220 датчик уровня воды
230 предохранительный клапан избыточного давления
Описание вариантов воплощения изобретения
Далее настоящее изобретение будет описано более подробно со ссылкой на прилагаемые чертежи, на которых показаны примеры вариантов воплощения изобретения.
На фиг.3 представлен вид спереди, иллюстрирующий расширительный бак 100 для газового водонагревателя согласно варианту воплощения настоящего изобретения. На фиг.4 представлен вид в перспективе с пространственным разделением деталей расширительного бака на фиг.3. На фиг.5 представлен вид в перспективе, иллюстрирующий решетчатый блок 115 для приема обогревающей воды, размещенный в корпусе 110 расширительного бака 100 на фиг.4. На фиг.6 представлен вид в разрезе по линии А-А корпуса 110 расширительного бака 100 на фиг.4. На фиг.7 представлен вид в разрезе по линии В-В корпуса 110 расширительного бака 100 на фиг.4.
Обращаясь к фиг.3, расширительный бак 100 включает в себя корпус 110, имеющий цилиндрическую форму, включающий в себя размещенный в нем решетчатый блок 115 для приема обогревающей воды, верхнюю внутреннюю крышку 120, соединенную с корпусом 110 таким образом, чтобы закрывать верхнюю часть корпуса 110, верхнюю внешнюю крышку 130, соединенную с верхней внутренней крышкой 120 таким образом, что она плотно прилегает к верхней части верхней внутренней крышки 120, нижнюю внутреннюю крышку 140, соединенную с корпусом 110 таким образом, чтобы закрывать нижнюю часть корпуса 110, и нижнюю внешнюю крышку 150, соединенную с нижней внутренней крышкой 140 таким образом, что она плотно прилегает к нижней части нижней внутренней крышки 140, и включающую в себя входную трубу 171 для возвратной обогревающей воды и выходную трубу 172 для возвратной обогревающей воды. Соединение перечисленных элементов друг с другом осуществляется с помощью болтов 161 и гаек 162.
Так как корпус 110, включая решетчатый блок 115 для приема обогревающей воды, верхнюю внутреннюю крышку 120 и нижнюю внутреннюю крышку 140, изготовлены из пластикового материала, даже в том случае, когда корпус 110, верхняя внутренняя крышка 120 и нижняя внутренняя крышка 140 контактируют с обогревающей водой, которая хранится в расширительном баке 100, здесь отсутствует риск коррозии.
Однако если все элементы расширительного бака 100 будут изготовлены из пластикового материала, то при увеличении давления обогревающей воды, содержащейся в расширительном баке 100, расширительный бак 100 может не выдержать давления воды и может быть поврежден. Поэтому для увеличения сопротивляемости расширительного бака 100 к воздействию давления воды верхняя внешняя крышка 130 и нижняя внешняя крышка 150, которые не контактируют с обогревающей водой, изготовлены из стали.
Далее будет описана более подробно со ссылкой на фиг.4 структура соединений расширительного бака 100.
Корпус 110 имеет цилиндрическую форму, и верхняя и нижняя части корпуса 110 являются открытыми. Как показано на фиг.5-7, решетчатый блок 115 для приема обогревающей воды, имеющий решетчатую форму, чтобы выдерживать увеличение давления обогревающей воды путем распределения давления, размещен в корпусе 110, и выступающие наружу фланцы 111 и 113 образуют краевые части верхнего и нижнего конца корпуса 110.
Верхняя внутренняя крышка 120 и нижняя внутренняя крышка 140 имеют одинаковую форму и симметричным образом присоединены к верхней и нижней частям корпуса 110 соответственно. Верхняя внешняя крышка 130 и нижняя внешняя крышка 150 имеют одинаковую форму и симметричным образом присоединены к верхней части верхней внутренней крышки 120 и нижней части нижней внутренней крышки 140 соответственно.
Верхняя внутренняя крышка 120 и верхняя внешняя крышка 130 имеют «шляпообразную» форму, в которой образуется пустое пространство, и изогнуты в направлении вверх. Нижняя внутренняя крышка 140 и нижняя внешняя крышка 150 изогнуты в направлении вниз, симметрично верхней внутренней крышке 120 и верхней внешней крышке 130.
Выступающие наружу фланцы 121 и 131 образованы на краевой части нижнего конца верхней внутренней крышки 120 и нижнего конца верхней внешней крышки 130. Фланец 121 верхней внутренней крышки 120 и фланец 131 верхней внешней крышки 130 последовательно располагаются один на другом на фланце 111, образованном на верхнем конце корпуса 110.
Аналогичным образом выступающие наружу фланцы 141 и 151 образованы на краевой части верхнего конца нижней внутренней крышки 140 и верхнего конца нижней внешней крышки 150. Фланец 141 нижней внутренней крышки 140 и фланец 151 нижней внешней крышки 150 последовательно располагаются один на другом под фланцем 113, образованным на нижнем конце корпуса 110.
Выступающий элемент 124, который выступает в направлении вниз, образован на нижнем конце верхней внутренней крышки 120 и плотно прилегает к внутренней окружной поверхности верхней части корпуса 110. Выступающий элемент 144, который выступает в направлении вверх, образован на верхнем конце нижней внутренней крышки 140 и плотно прилегает к внутренней окружной поверхности нижней части корпуса 110.
Уплотнительные кольца 125 и 145 размещаются на наружных окружных поверхностях выступающих элементов 124 и 144, чтобы обеспечить герметичное уплотнение между наружными окружными поверхностями выступающих элементов 124 и 144 и внутренней окружной поверхностью корпуса 110.
Множество соединительных отверстий 132, 122, 112, 114, 142 и 152 образованы с равными интервалами во фланцах 131, 121, 111, 113, 141 и 151 соответственно, болты 161 последовательно вставлены в соединительные отверстия 132, 122, 112, 114, 142 и 152, и на концы болтов 161 навинчены гайки 162 таким образом, что верхняя внутренняя крышка 120 и верхняя внешняя крышка 130 соединены с верхней частью корпуса 110, и нижняя внутренняя крышка 140 и нижняя внешняя крышка 150 соединены с нижней частью корпуса 110.
Далее будет описана внутренняя структура корпуса 110, со ссылкой на фиг.5-7.
В корпусе 110 размещен решетчатый блок 115 для приема обогревающей воды, в котором внутреннее пространство корпусной части 115а разделено на отделения множеством диафрагм 115d, 115е, 115f и 115g, чтобы выдерживать увеличение давления обогревающей воды путем распределения давления обогревающей воды. Выступающие наружу фланцы 115b и 115с соответственно образованы на верхнем конце и нижнем конце корпусной части 115а.
Так как решетчатый блок 115 для приема обогревающей воды изготовлен из пластикового материала и наружная поверхность корпусной части 115а имеет изогнутую наружу форму, давление принимаемой в отделениях обогревающей воды, распределяемое диафрагмами 115d, 115е, 115f и 115g, может быть равномерно распределено наружу.
В верхней части и нижней части корпуса 110 обеспечены расположенные горизонтально верхняя поддерживающая пластина 116 и нижняя поддерживающая пластина 117, изготовленные из пластикового материала, и боковые поверхности верхней поддерживающей пластины 116 и нижней поддерживающей пластины 117 прикреплены к внутренней окружной поверхности корпуса 110. В верхней поддерживающей пластине 116 и нижней поддерживающей пластине 117 образованы отверстия, размеры которых соответствуют форме фланцев 115b и 115с, образованных на верхнем конце и нижнем конце решетчатого блока 115 для приема обогревающей воды, и фланцы 115b и 115с решетчатого блока 115 для приема обогревающей воды плотно вставлены в эти отверстия.
Так как верхняя поддерживающая пластина 116 и нижняя поддерживающая пластина 117 располагаются горизонтально в корпусе 110 и решетчатый блок 115 для приема обогревающей воды располагается между ними и соединен с ними в вертикальном направлении и тем самым корпус 110, верхняя поддерживающая пластина 116, нижняя поддерживающая пластина 117 и решетчатый блок 115 для приема воды, размещенный в корпусе, каждый из которых изготовлен из пластикового материала, взаимно поддерживают друг друга, обеспечивается возможность выдерживать давление обогревающей воды, хранящейся в корпусе 110.
Верхняя поддерживающая пластина 116 располагается в позиции, смещенной на заданное расстояние в направлении вниз от верхнего конца корпуса 110, и нижняя поддерживающая пластина 117 располагается в позиции, смещенной на заданное расстояние в направлении вверх от нижнего конца корпуса 110.
Соответственно, когда расширительный бак 100 собран, верхние средства 118 сообщения образуются между верхней поддерживающей пластиной 116 и верхней внутренней крышкой 120, и нижние средства 119 сообщения образуются между нижней поддерживающей пластиной 117 и нижней внутренней крышкой 140 и тем самым решетчатый блок 115 для приема обогревающей воды сообщается с верхними средствами 118 сообщения и нижними средствами 119 сообщения в корпусе 110.
Также за счет образования верхних средств 118 сообщения и нижних средств 119 сообщения обеспечиваются пространства, в которые вставляются, прилегая к внутренней окружной поверхности корпуса 110, выступающие элементы 124 и 144, образованные на нижнем конце верхней внутренней крышки 120 и верхнем конце нижней внутренней крышки 140.
Хотя корпусная часть 115а решетчатого блока 115 для приема обогревающей воды имеет наружную поверхность, которая выглядит подобно множеству пересекающихся друг с другом выпуклых цилиндрических элементов, это не ограничивает настоящее изобретение. Корпусная часть 115а может иметь любую другую форму при условии обеспечения возможности разделения ее внутреннего пространства диафрагмами, чтобы выдерживать давление воды и распределять давление воды. Также понятно, что количество отделений не ограничивается показанным на фиг.5 и может быть другим.
На фиг.8 представлен вид спереди, иллюстрирующий расширительный бак 200 для газового водонагревателя согласно другому варианту воплощения настоящего изобретения. Расширительный бак 200 кроме корпуса 110 расширительного бака 100 включает в себя сепаратор 210 газ/вода, датчик 220 уровня воды, предохранительный клапан 230 избыточного давления.
Сепаратор 210 газ/вода для предотвращения коррозии обогревающего трубопровода путем вывода заключенного в обогревающей воде воздуха наружу из расширительного бака 200 выполнен таким образом, что вентиляционное отверстие, сообщающееся с воздухом, открывается и закрывается в соответствии с изменением уровня воды в расширительном баке 200.
Соответственно, когда уровень обогревающей воды в расширительном баке 200 равен или меньше заданного, расширительный бак 200 имеет открытую конфигурацию, а когда уровень обогревающей воды в расширительном баке 200 превышает заданный, расширительный бак 200 переходит в закрытую конфигурацию.
Датчик 220 уровня воды обеспечивает возможность определения необходимости пополнения обогревающей воды посредством того, что он позволяет пользователю легко узнавать уровень обогревающей воды, хранящейся в расширительном баке 200.
Когда температура обогревающей воды увеличивается и в результате быстро увеличивается давление в расширительном баке 200, предохранительный клапан 230 избыточного давления автоматически открывается. Предохранительный клапан 230 избыточного давления может располагаться на боковой стороне верхней части корпуса 110 и может поддерживать давление в расширительном баке 200 на подходящем уровне или меньше этого уровня путем выпуска наружу воздуха, сжимаемого в расширительном баке 200.
Согласно настоящему варианту воплощения изменением давления в расширительном баке 200 можно управлять, используя сепаратор 210 газ/вода и предохранительный клапан 230 избыточного давления, и может быть легко определена необходимость пополнения обогревающей воды, используя датчик 220 уровня воды.
edrid.ru
Расширительные баки для водонагревателей
Приспособления для водонагревателей
Расширительный бак предотвращает повышение давления из-за теплового расширения вашей системы водонагревателя. Когда вода нагревается от 50 ° F до 120 ° F, она расширяется примерно на 2%.
Если у вас есть «закрытая система», что означает, что существует обратный клапан или другое устройство, которое предотвращает возврат воды обратно в водопровод, тепловое расширение приведет к очень быстрому увеличению давления в вашей системе водопровода. Купить водонагреватель накопительный с доставкой можно на сайте поставщика.
Общие вопросы о расширительных баках для водонагревателей включают:
Что такое обратный клапан?
Обратный клапан – это механизм, который предотвращает обратный поток термически расширенной воды в неправильном направлении. Без расширительного бака повышенное давление может вызвать ненужное напряжение на ваших сантехнических приборах, включая водонагреватель, и сократить срок их службы.
Должен ли расширительный бак устанавливаться на холодную воду?
Хотя расширительные баки могут быть установлены на горячей воде, мы настоятельно рекомендуем их установить и на холодную линию, расположенную ниже отсечного клапана.
Где должен быть установлен расширительный бак относительно нагревателя горячей воды?
Ваш расширительный бак может находиться в любом месте вашей системы водопровода и не должен устанавливаться в непосредственной близости от водонагревателя. Он чаще всего устанавливается с помощью «Т» на холодном входе в водонагреватель. Но, функционально, он может быть установлен в любом месте на холодной линии подачи.
Можно ли установить расширительный бак под любым углом?
Расширительный бак может быть установлен под любым углом. Это будет противоречить информации, которая поставляется с любым расширительным баком, который вы покупаете в розничном магазине. Инструкции по установке, поставляемые с розничными расширительными баками, говорят, что бак должен быть установлен в вертикальном положении.
Розничные расширительные баки поставляются с «седельным фитингом», который позволяет установку в систему без пайки, что упрощает установку для среднего домовладельца. Подшипник седла – это устройство, которое зажимается вокруг трубы и имеет внутренние резьбы, которые будут принимать расширительный бак. Небольшое отверстие сначала будет пробурено в трубе, затем зажим помещается так, чтобы отверстия совмещались с впускным отверстием расширительного бачка. Мы не рекомендуем использовать такой фитинг. Они ненадежны и позволяют размещать расширительный бак только в вышеупомянутом вертикальном положении.
Мы рекомендуем использовать гальванизированные фитинги или паять самим (или на заказ) подходящие фитинги в систему.
Теги: водлнагреватели и расширительные баки
voltstab.ru
Азотонаполняемый расширительный бак для бойлера
Область техники
Настоящее изобретение относится к наполняемому азотом расширительному баку для бойлера. В частности, настоящее изобретение относится к расширительному баку с азотной подушкой, встраиваемому в единый корпус с бойлером, для компенсации гидравлического удара, возникающего в результате температурного расширения объема циркулирующей внутри корпуса воды в качестве теплоносителя.
Уровень техники
Бытовой водонагреватель оснащают герметичным расширительным баком, изолированным от контакта с атмосферой таким образом, что даже при расположении напорной трубы отопительной системы выше расширительного бака, он не переполняется.
Другими словами, при работе бойлера по мере повышения температуры и объема воды в контуре трубопровода увеличивается давление, которое компенсируется мембраной и азотом в газовом пространстве расширительного бака.
В силу того, что расширительный бак изолирован от атмосферы, содержание растворенного в воде кислорода внутри трубопровода снижено, благодаря чему предотвращается коррозия теплообменника и труб и увеличивается срок службы бойлера.
Однако теплообменники и герметичные камеры с азотом для таких традиционных бойлеров устанавливаются раздельно, что увеличивает общие накладные расходы.
Раскрытие изобретения
Техническая задача
В силу этого, настоящее изобретение разрабатывалось с учетом вышеназванных пробелов в этой области техники и с целью создания азотонаполняемого расширительного бака, встраиваемого в общий корпус с бойлером, для компенсации гидравлического удара, вызванного температурным расширением нагреваемой воды как теплоносителя, циркулирующей в корпусе.
Техническое решение
Одним из аспектов достижения поставленных перед изобретением целей является создание азотонаполняемого расширительного бака, встроенного в единый с бойлером корпус, для компенсации гидравлического удара в результате увеличения в объеме нагреваемой воды. Азотонаполняемый расширительный бак включает резервуар, снабженный средствами обеспечения притока и оттока нагреваемой воды и заполненный азотом, в котором размещена эластичная камера, предназначенная для приема и вытеснения нагреваемой воды и равномерно меняющая свой объем в соответствии с притоком и оттоком нагреваемой воды, что обеспечивает компенсацию гидравлического удара, вызываемого температурным расширением нагреваемой воды.
В предпочтительном варианте эластичная камера имеет горловину для приема и вытеснения нагреваемой воды, открытую вовне наполненного азотом резервуара, при этом наполненный азотом резервуар снабжен ниппелем для подкачки азота в случае увеличения объема эластичной камеры, чтобы компенсировать гидравлический удар, когда давление при температурном расширении объема нагреваемой воды, поступающей в эластичную камеру, превышает давление азотной подушки в резервуаре.
Кроме того, эластичная камера предпочтительно предусмотрена в форме кувшина таким образом, чтобы объем вытесняемой из горловины жидкости превосходил объем поступающей через нее жидкости.
Преимущества
Как описано выше, в азотонаполняемом расширительном баке для бойлера согласно настоящему изобретению наполненный азотом резервуар с эластичной камерой объединены в корпусе бойлера, благодаря чему гидравлический удар, вызванный температурным расширением объема нагреваемой воды, циркулирующей в корпусе, может быть погашен. Соответственно, если сравнивать с компоновкой, при которой расширительный бак устанавливается отдельно, снаружи бойлера, гидравлический удар теплоносителя может быть эффективно компенсирован, при этом упрощается конфигурация как самого бойлера, так и всего контура циркуляции теплоносителя в бойлере, что ведет к снижению общих производственных издержек.
Описание фигур
На фиг.1 (FIG.1) представлен схематичный вид в разрезе варианта компоновки бойлера со встроенным азотонаполняемым расширительным баком согласно настоящему изобретению;
на фиг.2 (FIG.2) представлена схема варианта конструкции бойлерной системы, включающей в себя бойлер со встроенным азотонаполняемым расширительным баком согласно настоящему изобретению;
на фиг.3 и 4 (FIG.3, 4) представлены схемы вариантов конструктивных решений бойлера, который может быть объединен с азотонаполняемым расширительным баком согласно настоящему изобретению;

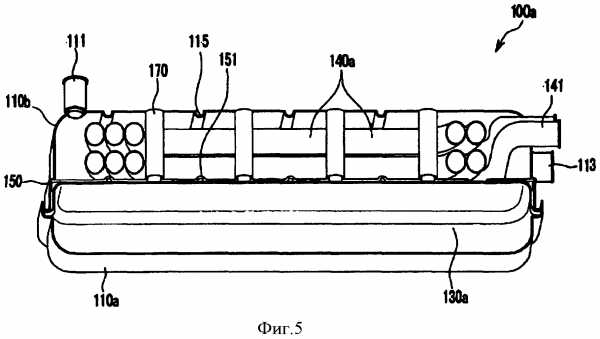

на фиг.5 (FIG.5) представлен вид в разрезе варианта конструктивного решения бойлера, который может быть объединен с азотонаполняемым расширительным баком согласно настоящему изобретению;
на фиг.6 (FIG.6) представлена схема процесса сборки бойлера в одном из конструктивных решений с возможностью встраивания азотонаполняемого расширительного бака согласно настоящему изобретению.
Наилучший способ осуществления
Реализация изобретения
Одна из реализаций заявляемого изобретения будет описана со ссылкой на сопровождающие фигуры для получения квалифицированными специалистами ясного представления о предлагаемом изобретении. Специалисты в этой сфере должны понимать, что конструктивное решение изобретения может иметь различные модификации, и объем правовой охраны настоящего изобретения не ограничен приведенным здесь описанием.
Описываемое конструктивное решение обеспечивает представление настоящего изобретения знающему специалисту в затрагиваемой области. Форма каждого элемента, отображенного на фигуре, может быть преувеличена или показана схематично для удобства или ясности. В дополнение следует отметить, что на всех фигурах один и тот же элемент показан под одним номером позиции.
В случае, если описание общеизвестных функций или конфигураций может затруднить понимание технической сути того или иного конструктивного решения, частности будут опущены.
На фиг.1 представлен схематичный вид в разрезе варианта компоновки бойлера со встроенным азотонаполняемым расширительным баком согласно настоящему изобретению;
на фиг.2 представлена схема варианта конструкции бойлерной системы, включающей в себя бойлер со встроенным азотонаполняемым расширительным баком согласно настоящему изобретению.
Как показано на фигурах, бойлер 100 включает корпус 110, резервуар, наполненный азотом 120, установленный в нижней части корпуса 110, эластичную камеру 130, помещенную в наполненный азотом резервуар 120, обладающую способностью равномерно изменять свой объем в зависимости от объема притока/оттока нагреваемой воды, и теплообменник для нагреваемой воды 140, предназначенный для регулирования температуры нагреваемой воды и установленный в верхней части корпуса 110.
В данной компоновке азотонаполняемый расширительный бак для бойлера согласно настоящему изобретению включает наполненный азотом резервуар 120 в нижней части корпуса бойлера 110 и эластичную камеру 130, помещенную в наполненный азотом резервуар 120.
При этом объем корпуса 110 вмещает в себя наполненный азотом резервуар 120 и теплообменник для нагреваемой воды 140, пространство которого предназначено для циркуляции нагреваемой воды. Корпус 110 оснащен патрубком подачи нагреваемой воды 111 и патрубком нагнетания нагреваемой воды 113 для притока и оттока нагреваемой воды. Кроме того, корпус 110 снабжен ниппелем для закачки азота 115 для создания азотной подушки в наполняемом азотом резервуаре 120.
Наполненный азотом резервуар 120 установлен в корпусе 110 таким образом, чтобы объем эластичной камеры 130 изменялся в зависимости от перепадов температуры нагреваемой воды. Наполненный азотом резервуар 120 представляет собой герметичный баллон высокого давления, в который закачан азот под давлением от 1 до 2 бар.
Эластичная камера 130 помещена внутрь наполненного азотом резервуара 120. Эластичная камера 130 имеет приточно-отточную горловину, открытую вовне резервуара и внутрь корпуса 110 для свободного притока или вытеснения нагреваемой воды. При увеличении объема поступающей в корпус 110 нагреваемой воды она пополняет эластичную камеру 130, за счет чего эластичная камера расширяется. При уменьшении объема нагреваемой воды эластичная камера 130 сжимается под давлением окружающей азотной подушки.
Эластичная камера 130 выполнена в форме воздушного шара на резиновой (каучуковой) основе. Опишем далее форму эластичной камеры 130 подробнее. При этом на прилагаемых фигурах эластичная камера 130 отображена в форме ″кувшина″, у которого область, противоположная приточно-отточной горловине, имеет больший объем, чем пригорловинная часть.
При работе бойлера 100 на повышение температуры нагреваемой воды увеличивается ее объем, в результате чего в эластичную камеру 130 поступает возросший объем нагреваемой воды. И наоборот, при уменьшении объема нагреваемой воды со снижением ее температуры увеличивается объем нагреваемой воды, вытесняемой из эластичной камеры 130. Во время работы бойлера 100 сжатие и расширение эластичной камеры 130 постоянно повторяется.
Теплообменник 140 служит для обмена теплотой между теплоносителем – нагреваемой водой – и охлаждающей водой для повышения температуры (оборотной) охлаждающей воды, поступающей в корпус 110. Теплообменник 140 выполнен в виде спирали для повышения эффективности теплообмена. Охлаждающая вода поступает через первый оконечный патрубок 141 теплообменника 140, а горячая вода, температура которой повышается за счет теплоотдачи нагреваемой воды, выпускается через противоположный оконечный патрубок 143 теплообменника 140.
При этом с помощью циркуляционного насоса 300 создается принудительная циркуляция теплоносителя вокруг теплообменника 140, за счет чего вокруг него возникают завихрения. Соответственно, увеличивается эффективность теплообмена между нагреваемой водой как теплоносителем и горячей водой.
Далее, со ссылкой на фиг.1 и 2 будет рассмотрен рабочий процесс бойлера 100 описанной выше конструкции. При включении бойлерной системы 1 вода, нагреваемая главным теплообменником 200, подается внутрь корпуса 110 через патрубок подачи нагреваемой воды 111. Если нагреваемая вода подается в корпус 110 с постепенным повышением уровня, она может подаваться в эластичную камеру 130.
Если нагреваемая вода подается в эластичную камеру 130 при постепенном повышении температуры нагреваемой воды, эластичная камера из сжатого состояния, показанного на фиг.1, вследствие температурного расширения нагреваемой воды, равномерно увеличивается в объеме, как показано на фиг.2.
Нагретая вода через патрубок нагнетания нагреваемой воды 113 посредством циркуляционного насоса 300 и трехходового клапана 400 подается в радиатор или на объект обогрева 500.
По мере того как нагреваемая вода в качестве теплоносителя под воздействием принудительной циркуляции за счет циркуляционного насоса 300 подается в корпус 110, в силу того что теплообменник 140 содержит постоянный объем воды, теплоотдача нагреваемой воды обеспечивает постоянную температуру горячей воды. Благодаря этому потребитель получает горячую воду сразу же после открытия крана горячей воды.
Применение интегрированной компоновки бойлера с азотонаполняемым расширительным баком в едином корпусе в соответствии с настоящим изобретением, как описано выше, упрощает конструкцию контура циркуляции нагреваемой бойлером воды и всей бойлерной системы в целом, что снижает общие производственные издержки. Безусловно, теплообменник включен в компоновку.
Дополнительно, расчетный объем воды внутри теплообменника находится в постоянном контакте с нагреваемой водой. Следовательно, потребитель имеет возможность пользоваться горячей водой сразу же после открытия крана без какого-либо времени ожидания.
Фиг.3-6 иллюстрируют несколько вариантов технических решений бойлера 100a со встроенным азотонаполняемым расширительным баком для бойлера согласно заявляемому изобретению.
Бойлер 100, в соответствии с ранее приведенными реализациями изобретения, имеет продольную конфигурацию расположения наполненного азотом резервуара 120 и теплообменника 140. Между тем, согласно другому техническому решению настоящего изобретения в бойлере 100a со встроенным азотонаполняемым расширительным баком для бойлера наполненный азотом резервуар 120a и теплообменник 140а размещены поперечно слева и справа в двух корпусах 110a и 110b.
Соответственно этому, эластичная камера 130a расширяется или сжимается в зависимости от объема теплоносителя, введенного в корпус 110a, а также теплоноситель и теплообменник 140a осуществляют теплообмен таким образом, чтобы вода внутри теплообменника 140a была нагрета.
Фиг.3 и 4 отображают иные решения компоновки бойлера со встроенным азотонаполняемым расширительным баком для бойлера.
На фиг.5 дан схематичный вид в разрезе бойлера со встроенным азотонаполняемым расширительным баком для бойлера согласно еще одному варианту осуществления.
На фиг.6 изображен порядок сборки бойлера, использующего азотонаполняемый расширительный бак для бойлера в очередном варианте компоновки согласно изобретению.
Как видно из представленных фигур, в бойлере 100a со встроенным азотонаполняемым расширительным баком для бойлера в соответствии с альтернативным конструктивным решением изобретения наполненный азотом резервуар 120a интегрирован в первом корпусе 110a, а эластичная камера 130a размещена в наполненном азотом резервуаре 120a. При этом внутри пространства второго корпуса 110a установлен теплообменник 140a и циркулирует нагреваемая вода. Второй корпус 110b снабжен патрубками подачи 111 и нагнетания 113 для притока и оттока нагреваемой воды таким образом, чтобы нагреваемая вода могла циркулировать внутри второго корпуса 110b.
Как видно на фигурах, теплообменник 140a выполнен в форме уплотненной (сплюснутой) спирали.
Как показано на фиг.6, для разделения пространств первого 110a и второго 110b корпусов между ними установлена ячеистая панель 150. Ячеистая панель 150 закреплена вплотную к внутренней стенке второго корпуса 110b.
Поверхность ячеистой панели 150 имеет множество отверстий 151, расположенных на равном расстоянии друг от друга, позволяющих нагреваемой воде во втором корпусе 110b проникать в эластичную камеру 130a. Дополнительно на поверхности ячеистой панели 150 выполнено множество поперечных канавок 153 одинаковой глубины, обращенных в сторону второго корпуса 110b. Канавки 153 одинаковой глубины препятствуют потоку нагреваемой воды внутри второго корпуса 110b.
Дополнительно, как показано на фиг.5, на поверхность второго корпуса 110b нанесено множество штампованных углублений 115, направленных внутрь стенки корпуса. Эти направленные внутрь штампованные углубления 115 также препятствуют прохождению потока нагреваемой воды внутри второго корпуса 110b.
Имеется также множество водоводов 170, расположенных перпендикулярно направлению спирали теплообменника. Водоводы 170, расположенные во втором корпусе 110b на заданном равном расстоянии друг от друга, препятствуют потоку нагреваемой воды внутри второго корпуса 110b.
Водоводы 170, поперечные канавки 153 и штампованные углубления 115 преграждают поток нагреваемой воды, создавая вихревой эффект в нагреваемой воде в теплообменнике 140a второго корпуса 110b. Вихревой эффект повышает эффективность теплообмена между теплообменником 140a и нагреваемой водой.
Без наличия водоводов 170, канавок 153 и штампованных углублений 115 тепло застаивается на поверхности теплообменника 140a и азотонаполняемого резервуара 120a, при этом отсутствует равномерный теплообмен.
Таким образом, в одном из вариантов компоновки данного изобретения в бойлере 100a застойное тепло может быть источником энергии за счет использования вихревого эффекта, создаваемого геометрией водоводов 170, канавок 153 и штампованных углублений 115.
Порядок сборки бойлера 110a со встроенным азотонаполняемым расширительным баком согласно одному из конструктивных решений по настоящему изобретению кратко описан ниже со ссылкой на фиг.6.
Сначала во второй корпус 110b помещают теплообменник 140a в форме спирали и водоводы 170 в центральной части теплообменника 140b.
Ячеистую панель 150 устанавливают в передней части второго корпуса 110b. Ячеистую панель 150 запрессовывают внутрь кромки в передней части второго корпуса 110b и уплотняют по шву. Эластичную камеру 130a помещают с внешней стороны ячеистой панели 150, затем, с внешней стороны эластичной камеры 130a монтируют первый корпус 110a. Первый корпус 110a жестко запрессовывают во второй корпус.
В результате, в собранном бойлере в едином корпусе интегрированы азотонаполняемый резервуар и теплообменник, что упрощает контур циркуляции охлаждающей воды и конструкцию бойлера в целом. Соответственно, снижаются издержки производства. Формирующийся вихревой эффект усиливает эффективность теплообмена.
Промышленная применимость
Конструктивное решение азотонаполняемого расширительного бака для бойлера в соответствии с настоящим изобретением, описанное выше, служит иллюстративной цели, и для квалифицированных специалистов в данной сфере понятна возможность различных модификаций и аналогов.
Следовательно, подразумевается, что данное изобретение не ограничивается проиллюстрированными конструктивными решениями. В силу этого существенный технический объем правовой защиты заявляемого изобретения должен определяться на основе технической сути формулы изобретения.
Более того, подразумевается, что настоящее изобретение включает в себя его концепцию, определяемую пунктами формулы изобретения и всеми изменениями, аналогами и замещениями в пределах объема патентных притязаний.
edrid.ru
