Автоматические балансировочные клапаны Danfoss (Данфосс).
Автоматические балансировочные клапаны серии ASV
Автоматические балансировочные клапаны серии ASV – регуляторы постоянства перепада давлений, пердназначенные для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%.
Регуляторы перепада давлений серии всегда используются парой. На обратном трубопроводе монтируются клапаны ASV-P, ASV-PV или ASV-PV Plus. ASV-P поддерживает перепад давлений на уровне 10 кПа. ASV-PV может быть настроен на переад давлений между 5 и 25 кПа. Клапан ASV-PV Plus настраивается в диапазоне от 20 до 40 кПа.
На подающем трубопроводе монтируется запорно-балансировочный клапан ASV-I или запорный клапан ASV-M. С помощью клапана ASV-I можно ограничить расход среды через ветвь системы в пределах расчетной величины за счет фиксации его пропускной способности.
Использование клапанов серии ASV позволяет разделить систему на независимые по давлению зоны и осуществлять поэтапный пуск их в эксплуатацию.
Применение автоматической балансировки исключает влияние друг на друга имеющихся в системе регулирующих устройств и возникновение шума на них.
ASV-I
С помощью запорно-балансировочного клапана ASV-I можно перекрыть поток перемещаемой по трубопроводу среды, произвести ограничение максимального расхода теплоносителя, проходящего через регулируемый участок системы, путем изменения пропускной способности клапана за счет ограничения степени его открытия (величины подъема штока), измерить количество теплоносителя, протекающего через данный участок системы, и присоединить импульсную трубку от регуляторов ASV-P, ASV-PV или ASV-PV Plus.
| Код № | Ду (мм) |
kvs (м³/ч) |
Ру (бар) |
ΔРмакс (бар) |
Тмакс (°C) |
Присоединение (дюймы) |
| ASV-I (внут. резьба) | ||||||
| 003L7641 | 15 | 1.6 | 16 | 1.5 | 120 | Rp ½ |
| 003L7642 | 20 | 2.5 | Rp ¾ | |||
| 003L7643 | 25 | 4.0 | Rp 1 | |||
| 003L7644 | 32 | 6.3 | Rp 1¼ | |||
| 003L7645 | 40 | 10 | Rp 1½ | |||
ASV-M
Клапан ASV-M это запорный клапан предназначенный для установки на подающем трубопроводе. Может быть использован только в качестве запорной арматуры и для присоединения импульсной трубки от клапанов ASV-P(V).
| Код № | Ду (мм) |
kvs (м³/ч) |
Ру (бар) |
ΔРмакс (бар) |
Тмакс (°C) |
Присоединение (дюймы) |
| ASV-M (внут. резьба) | ||||||
| 003L7691 | 15 | 1.6 | 16 | 1.5 | 120 | Rp ½ |
| 003L7692 | 20 | 2.5 | Rp ¾ | |||
| 003L7693 | 25 | 4.0 | Rp 1 | |||
| 003L7694 | 32 | 6.3 | Rp 1¼ | |||
| 003L7695 | 40 | 10 | Rp 1½ | |||
ASV-P
Клапаны ASV-P предназначены для поддержания постоянного перепада давлений в системах с переменным гидравлическим режимом, например на стояках двухтрубной системы отопления.
ASV-P поддерживает перепад давлений на уровне 0,1 бар (10 кПа). Клапаны ASV-P имеют синюю рукоятку и устанавливаются на обратном трубопроводе (стояке) системы.
Клапан оснащен дренажным краном для слива теплоносителя и может перекрывать поток.
| Код № | Ду (мм) |
kvs (м³/ч) |
Ру (бар) |
ΔРмакс (бар) | Тмакс (°C) |
Присоединение (дюймы) |
| ASV-P (внут. резьба) | ||||||
| 003L7621 | 15 | 1.6 | 16 | 1.5 | 120 | Rp ½ |
| 003L7622 | 20 | 2.5 | Rp ¾ | |||
| 003L7623 | 25 | 4.0 | Rp 1 | |||
| 003L7624 | 32 | 6.3 | Rp 1¼ | |||
| 003L7625 | 40 | 10 | Rp 1½ | |||
ASV-PV
Автоматические балансировочные клапаны серии ASV – регуляторы постоянства перепада давлений, предназначенные для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%.
Клапан ASV-PV Plus настраивается в диапазоне от 0,2 бар (20 кПа) до 0,4 бар (40 кПа). При поставке он установлен на 0,3 бар (30 кПа). В этой связи клапан ASV-PV Plus обычно используется в системах напольного отопления или теплохолодоснабжения вентиляционных установок.
Клапаны ASV-PV и ASV-PV Plus имеют синюю рукоятку и устанавливаются на обратном трубопроводе (стояке) системы. Помимо этого клапаны оснащены дренажным краном и могут перекрывать поток.
| Код № | Ду (мм) |
kvs (м³/ч) |
Ру (бар) |
ΔРмакс (бар) |
Тмакс (°C) |
dP (кПа) |
Присоединение (дюймы) |
| ASV-PV (внут. резьба) | |||||||
| 003L7601 | 15 | 1.6 | 16 | 1.5 | 120 | 5 – 25 | Rp ½ |
| 003L7602 | 20 | 2.5 | Rp ¾ | ||||
| 003L7603 | 25 | 4.0 | Rp 1 | ||||
| 003L7604 | 32 | 6.3 | Rp 1¼ | ||||
| 003L7605 | 40 | 10 | Rp 1½ | ||||
| ASV-PV Plus | |||||||
| 003L7611 | 15 | 1.6 | 16 | 1.5 | 120 | 20 – 40 | Rp ½ |
| 003L7612 | 20 | 2.5 | Rp ¾ | ||||
| 003L7613 | 25 | 4.0 | Rp 1 | ||||
| 003L7614 | 32 | 6.3 | Rp 1¼ | ||||
| 003L7615 | 40 | 10 | Rp 1½ | ||||
Автоматические стабилизаторы расхода AB-QM
Автоматические балансировочные клапаны AB-QM предназначены для поддержания постоянного расхода теплоносителя в стояках однотрубных систем отопления. AB-QM, как и ASV-P (ASV-PV), рекомендуется устанавливать в крупномасштабных системах многоэтажных зданий. Эти клапаны позволяют перекрыть стояк, спустить из него воду через дренажный кран и измерить фактический расход теплоносителя в стояке.
При применении регуляторов AB-QM следует иметь в виду, что их гидравлическое сопротивление должно быть не менее 0,16 бар (для регуляторов Ду=10-20 мм) и 0,2 бар (для регуляторов Ду=25-32 мм).
Регуляторы AB-QM в сочетании с электрогидравлическими приводами типа TWA-Z и ABNM-Z, а также с редукторными электроприводами типа AMV01 и AME01, являются исполнительными механизмами со стабилизированным перепадом давлений на них для управления теплообменными приборами в системах вентиляции и кондиционирования воздуха.
Комбинированные, AB-QM
Клапан AB-QM – автоматический балансировочный клапан, стабилизатор расхода. Основные области применения: ограничение и стабилизация расхода в системах с постоянными гидравлическими характеристиками, например в однотрубных стояках систем отопления или в системах холодоснабжения установок кондиционирования воздуха.
Настройка клапана на ограничение максимального расхода предельно проста, не требует специальных инструментов и высококвалифицированного персонала.
При установке на AB-QM электрического или термогидравлического привода к функции автоматического ограничителя расхода добавляется функция регулирующего клапана. Основные области применения: автоматическое регулирование температуры в системах вентиляции и кондиционирования воздуха.
Клапан предельно компактен и прекрасно отвечает высоким требованиям современных систем обеспечения микроклимата.
| Код № | Ду (мм) |
Описание | Диапазон расхода (л/ч) |
Присоединение (дюймы) |
Ру |
| AB-QM автоматический комбинированный клапан | |||||
| 003Z0201 | 10 | без измерительных ниппелей | 55-275 | G ½A | 16 |
| 003Z0202 | 15 | 90-450 | G ¾ A | ||
| 003Z0203 | 20 | 180-900 | G 1 A | 16 | |
| 003Z0204 | 25 | 340-1700 | G 1¼ A | 16 | |
| 003Z0205 | 32 | 640-3200 | G 1 ½A | 16 | |
| 003Z0211 | 10 | С измерительными ниппелями | 55-275 | G ½ A | 16 |
| 003Z0212 | 15 | 90-450 | G ¾ A | 16 | |
| 003Z0213 | 20 | 180-900 | G 1 A | 16 | |
| 003Z0214 | 25 | 340-1700 | G 1¼ A | 16 | |
| 003Z0215 | 32 | 640-3200 | G 1½ A | 16 | |
| AB-QM Комплект | |||||
| 003Z0221 | Комплект из AB-QM (код 003Z0211) и MSV-M (код 003Z2061). | 55-275 | G ½ A | 16 | |
| 003Z0222 | Комплект из AB-QM (код 003Z0212) и MSV-M (код 003Z2061). | 90-450 | G ¾ A | 16 | |
| 003Z0223 | Комплект из AB-QM (код 003Z0213) и MSV-M (код 003Z2062). | 180-900 | G 1 A | 16 | |
| 003Z0224 | Комплект из AB-QM (код 003Z0214) и MSV-M (код 003Z2063). | 340-1700 | G 1¼ A | 16 | |
| 003Z0225 | Комплект из AB-QM (код 003Z0215) и MSV-M (код 003Z2064). | 640-3200 | G 1½ A | 16 | |
Измерительные приборы

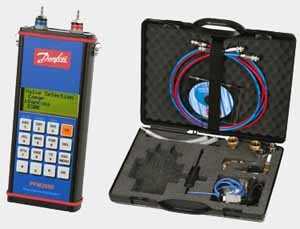

Измерительный прибор PFM 3000
Измерительный прибор PFM 3000 предназначен для измерения перепада давлений, расхода и температуры, а также для проведения гидравлической балансировки систем тепло- и холодоснабжения. Прибор PFM 3000 легок и малогабаритен. Это достигнуто за счет компактного размещения датчиков давления внутри корпуса прибора. Удароустойчивый и водонепроницаемый корпус защищает датчики от воздействия окружающей среды и позволяет использовать PFM 3000 в сложных климатических условиях. Входящие в комплект переходники позволяют подключать PFM 3000 к любому типу ниппелей. В комплектацию прибора входят: цифровой термометр, кабель для подключения прибора к компьютеру (USB) а также CD с программным обеспечением. Эти опции позволяют использовать PFM 3000 для гидравлической балансировки систем тепло- и холодоснабжения любой разветвленности
| Код № | Описание |
| PFM 3000 | |
| 003L8230 | Прибор PFM 3000 в чемодане |
Клапаны для систем ГВС
Термостатический балансировочный клапан MTCV (базовая версия ) – регулятор температуры прямого действия. Он предназначен для стабилизации температуры и минимизации расхода воды в циркуляционных стояках систем
горячего водоснабжения (ГВС). На основе базовой версии может быть реализовано два варианта регулятора, обеспечивающие периодическую дезинфекцию трубопроводной сети системы ГВС:
• автоматический регулятор прямого действия с термоэлементом для режима дезинфекции;
• регулятор с электроприводом типа TWA, управляемым специализированным контроллером каскадной дезинфекции стояков системы ГВС по команде встроенного в регулятор термодатчика.
Устройство и характеристики регуляторов с режимом дезинфекции приведены в отдельных технических описаниях, предоставляемых по запросу.
|
MTCV Термостатический балансировочный клапан MTCV — регулятор температуры прямого действия. Он предназначен для стабилизации температуры и минимизации расхода воды в циркуляционных стояках систем горячего водоснабжения (ГВС).
|
Accessories for Hot-water valves
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
TVM-H TVM-H – регулятор температуры прямого действия. Термостатический смесительный клапан TVM-H предназначен для автоматического регулирования постоянства температуры смешиваемого теплоносителя. Может применяться в схемах с различными типами водонагревателей.
|
|||||||||||||||||||||||||||||||||||||||||||||||||
Ручные балансировочные клапаны
Ручные балансировочные клапаны обычно применяются для наладки трубопроводной сети вместо дросселирующих диафрагм (шайб), где либо отсутствуют автоматические регулирующие устройства, или эти регуляторы не позволяют ограничить предельный (расчетный) расход перемещаемой среды.
Ручной запорно-балансировочный клапан MSV-I предназначен для парной установки вместе с запорным клапаном MSV-М на стояках систем водяного отопления или перед отдельными отопительно-охладительными установками, например вентиляторными конвекторами (фен-койлами). С помощью этих клапанов можно не только произвести гидравлическую балансировку трубопроводной сети, но и отключить отдельные ее элементы, а также опорожнить их через имеющийся на клапане MSV-M дренажный кран.
Балансировочные клапаны MSV-C (с диафрагмой), MSV-I и USV-I снабжены измерительными ниппелями, с помощью которых, используя специальный прибор типа PFM 3000 или ему подобный, можно измерить перепад давлений на клапане и фактический расход проходящей через него среды. Клапаны MSV-F, MSV-F Plus и MSV-M не имеют измерительных ниппелей, но могут дополнительно ими комплектоваться.
MSV-C
Клапан MSV-C предназначен для гидравлической балансировки трубопроводной сети систем отопления, охлаждения и ГВС (в системах ГВС рекомендуется применять клапаны изготовленные из коррозионностойкой латуни).
MSV-C обладает следующими особенностями:
• снабжен встроенной измерительной диафрагмой;
• имеет два игольчатых измерительных ниппеля;
• выполняет функцию запорной арматуры;
• шкала настройки клапана поворачивается в любое удобное для прочтения положение;
• текущая настройка клапана фиксируется;
• точность измерения составляет ±5 %;
• для соединения с трубопроводом имеет штуцеры с внутренней резьбой
| Код № | kvs (м3/ч) |
ΔРмакс (бар) |
Тмакс (°C) |
Присоединение |
| MSV-C без измерительных ниппелей | ||||
| 003Z3030 | 3.9 | 1.5 | 120 | Rp 1/2 |
| 003Z3031 | 7.3 | Rp 3/4 | ||
| 003Z3032 | 11.8 | Rp 1 | ||
| 003Z3033 | 21.6 | Rp 1 1/4 | ||
| 003Z3034 | 28.5 | Rp 1 1/2 | ||
| 003Z3035 | 50.5 | Rp 2 | ||
| MSV-C, с измерительными ниппелями | ||||
| 003Z3020 | 1.8 | 1.5 | 120 | Rp 1/2 |
| 003Z3021 | 3.8 | Rp 3/4 | ||
| 003Z3022 | 7.0 | Rp 1 | ||
| 003Z3023 | 14 | Rp 1 1/4 | ||
| 003Z3024 | 20 | Rp 1 1/2 | ||
| 003Z3025 | 47 | Rp 2 | ||
MSV-F
Ручные фланцевые балансировочные клапаны MSV-F и MSV-F Plus предназначены для монтажной наладки трубопроводных систем с целью обеспечения в них расчетного потокораспределения и могут устанавливаться на подающем или на обратном трубопроводе системы.
| Код № | Ду (мм) |
kvs (м3/ч) |
Ру (бар) |
Тмакс (°C) |
| MSV-F | ||||
| 003Z0017 | 15 | 4.5 | 16 | 120 |
| 003Z0018 | 20 | 6.6 | ||
| 003Z0019 | 25 | 9.8 | ||
| 003Z0027 | 32 | 15.1 | ||
| 003Z0028 | 40 | 24.9 | ||
| 003Z0029 | 50 | 48.5 | ||
| 003Z0030 | 65 | 74.4 | ||
| 003Z0031 | 80 | 111 | ||
| 003Z0032 | 100 | 165 | ||
| 003Z0033 | 125 | 242 | ||
| 003Z0034 | 150 | 372 | ||
| 003Z0035 | 200 | 704 | ||
| 003Z0036 | 250 | 812 | 200 | |
| 003Z0037 | 300 | 1383 | ||
| 003Z0038 | 350 | 1651 | ||
| 003Z0039 | 400 | 2383 | ||
| MSV-F Plus | ||||
| 003Z0080 | DN15 | 5.0 | 16 | 175 |
| 003Z0081 | DN20 | 6.0 | ||
| 003Z0082 | DN25 | 8.7 | ||
| 003Z0083 | DN32 | 14.0 | ||
| 003Z0084 | DN40 | 27.0 | ||
| 003Z0085 | DN50 | 33.0 | ||
| 003Z0086 | DN65 | 55.0 | ||
| 003Z0087 | DN80 | 89.5 | ||
| 003Z0088 | DN100 | 125 | ||
| 003Z0089 | DN125 | 224 | ||
| 003Z0090 | DN150 | 330 | ||
| 003Z0091 | DN200 | 570 | 200 | |
MSV-M
MSV-M – запорный клапан. Он поставляется в комплекте с дренажным краном.
| Код № | Ду (мм) |
kvs (м3/ч) |
Ру (бар) |
ΔРмакс (бар) |
Тмакс (°C) |
Присоединение |
| MSV-M с внутренней резьбой | ||||||
| 003Z2051 | 15 | 1.6 | 16 | 1.5 | 120 | Rp 1/2 |
| 003Z2052 | 20 | 2.5 | Rp 3/4 | |||
| 003Z2053 | 25 | 4.0 | Rp 1 | |||
| 003Z2054 | 32 | 6.3 | Rp 1 1/4 | |||
| 003Z2055 | 40 | 10 | Rp 1 1/2 | |||
| 003Z2056 | 50 | 16 | Rp2 | |||
Комплект клапанов MSV-I/MSV-M
Ручной балансировочный клапан MSV-I и запорный клапан MSV-M предназначены для совместного использования в системах отопления и охлаждения зданий. Их следует устанавливать, как правило, в системах с постоянными гидравлическими характеристиками.
MSV-I – сочетает в себе функции клапана переменного гидравлического сопротивления, перенастраиваемого вручную, и запорного клапана. MSV-I снабжен двумя измерительными ниппелями игольчатого типа для возможности его настройки по приборам.
Клапан MSV-М поставляется в комплекте с дренажным краном
| Код № | kvs (м3/ч) |
ΔРмакс (бар) |
Тмакс (°C) |
Присоединение |
| MSV с внутренней резьбой | ||||
| 003Z2091 | 1.6 | 1.5 | 120 | Rp 1/2 |
| 003Z2092 | 2.5 | Rp 1/4 | ||
| 003Z2093 | 4.0 | Rp 1 | ||
| 003Z2094 | 6.3 | Rp 1 1/4 | ||
| 003Z2095 | 10 | Rp 1 1/2 | ||
| 003Z2096 | 16 | Rp 2 | ||
