Балансировочный клапан: классификация, типы, правила монтажа

Люди старшего поколения наверняка помнят такое стихийное бедствие, как визит слесаря-сантехника. И стоило пожаловаться ему на низкое давление в системе, как он «по секрету» сообщал, что за небольшую дополнительную плату может убрать дроссельную шайбу. Действительно, эффект от этой операции был заметен незамедлительно. Но через неделю слесаря вызывали соседи, затем соседи сверху, а через пару месяцев весь эффект уже сводился к нулю. Этот пример может служить иллюстрацией того, как важна точно и правильно рассчитанная балансировка давлений и потоков в трубопроводных системах многоквартирных и многоэтажных домов, коттеджных и дачных поселков.

Но такая балансировка имеет немалое значение и в системах водоснабжения отдельных частных домов и коттеджей, создавая условия для совместного функционирования холодного и горячего водоснабжения, системы отопления и кондиционирования, системы полива, бани, бассейна и т. п. А на смену регулировке с помощью дроссельных шайб, требовавшей остановки водоснабжения и разборки трубопровода, пришли современные устройства — ручные и автоматические балансировочные клапаны.

 Описание балансировочного клапана



балансировочный клапан

Даже качественно рассчитанная и смонтированная система водопровода или отопления требует первоначальной настройки, а в процессе дальнейшей эксплуатации — периодической регулировки равномерного распределения давлений и температур. Для этого служит регулирующая арматура: редукторы давления, перепускные и балансировочные клапаны. И если внешне они мало чем отличаются друг от друга и от обычного запорного вентиля, у каждого из них свое предназначение. Редукторы служат для ограничения верхнего порога давления в системе, перепускные клапаны регулируют поток протекающей жидкости по участкам трубопровода путем его перераспределения. Балансировочные клапаны служат для настройки баланса давлений и температур на разветвленных участках трубопровода.

В простейшем случае роль балансировочного клапана может выполнять обычный вентиль. Отличие лишь в том, что балансировочные клапаны, выпускающиеся на узкие интервалы значений, могут выполнять тонкую, «растянутую», регулировку именно в том диапазоне, на который рассчитан этот участок трубопровода. Кроме того, они снабжены измерительными отводами, позволяющими, используя специальные приборы, произвести проверку и точную установку значений на всех участках трубопровода.

Особую роль играет применение балансировочных клапанов в системах отопления, позволяя точно настроить распределение тепла, отдаваемого теплоносителем во всех контурах трубопроводной системы.

 Классификация балансировочных клапанов

При выборе балансировочного клапана следует учитывать расчетные параметры трубопроводной системы в точке установки:

  •  номинальное и максимальное давление рабочего среды,
  • разность давлений в подающем и обратном контуре,
  • номинальная и максимальная скорость потока и расход рабочей жидкости,
  • температуру носителя.

Эти параметры в значительной степени различаются в зависимости от области применения на:

  •  промышленных объектах,
  • участках магистральных трубопроводов,
  • объектах жилищно-коммунального хозяйства,
  • объектах индивидуального строительства.

По типу трубопроводной системы балансировочные клапаны применяются для систем:

  •  холодного водоснабжения,
  • горячего водоснабжения,
  • отопления,
  • охлаждения,
  • кондиционирования.

Также они различаются по типу теплоносителя в системах охлаждения и отопления:

  •  вода,
  • пар,
  • раствор гликоля.

Балансировочные клапаны могут устанавливаться в прямом, обратном и обводящем контуре трубопроводной системы.

По типу установки значений они разделяются на регулируемые и фиксированные.

 Типы балансировочных клапанов



балансировочный клапан с ручной регулировкой

Самый простой тип приборов — балансировочные клапаны с ручной регулировкой. С их помощью можно настроить отдельные участки трубопровода и всей системы в целом, измеряя давление и расход рабочей среды в контрольных точках. Они позволяют отключать отдельные участки системы и освобождать их от рабочего носителя. При главном их достоинстве — невысокой цене обладают и рядом недостатков. Основной из них — баланс устанавливается для средних расчетных параметров постоянного потока рабочей среды. При значительных колебаниях потока, а это в частности происходит в водопроводных системах ЖКХ, балансировка может значительно нарушаться.

Этого недостатка лишены автоматические балансировочные клапаны, которые устанавливаются в паре на входном и обратном контуре, частично выполняя роль перепускного клапана. При правильной регулировке во время первоначальной установки практически не требуют дальнейшего вмешательства, выполняя автоматическую регулировку.

Клапаны с регулировкой температуры рабочей среды применяются в системах отопления, охлаждения, кондиционирования, теплых полов и т. п. Кроме баланса давлений позволяют установить температурный баланс на отдельных участках трубопроводной системы.

Различные комбинированные системы для разнообразных типов рабочей среды, для стабилизации ее скорости, потока, автоматического перераспределения при пиковых нагрузках и т. п.

автоматический балансировочный клапан

Правила монтажа балансировочного клапана

Монтаж балансировочных клапанов производится в соответствии с общими правилами монтажа трубопроводных систем. Необходимо лишь обращать внимание на направление потока, указанное на корпусе прибора, защиту от попадания посторонних предметов или загрязнений внутрь корпуса. Для исключения турбулентностей в трубопроводе необходимо предусмотреть наличие прямых участков трубы до клапана — 5 диаметров, после него — 2 диаметра трубы. Для автоматических клапанов также нужно предусмотреть в контуре наличие заправочного штуцера, через который должна производиться первоначальная заправка контура при закрытом входном клапане.

 Производители балансировочных клапанов

Наиболее известным производителем гидро — и теплоавтоматики и холодильной техники является датская компания DANFOSS, выпускающая на 2 млрд. евро продукции в год.

Также известны на рынке:

  •  финская компания Vexve,
  • датская Broen,
  • итальянская GIACOMINI,
  • российская ADL.

Представляю Вашему вниманию небольшое видео, в котором хорошо описывается автоматический балансировочный клапан:



Правильный расчет, монтаж и регулировка трубопроводной системы, независимо от ее предназначения, позволят сэкономить в процессе эксплуатации немало денежных и материальных ресурсов, а также избежать непредвиденных ситуаций, аварий и т. п. Это работа, которую под силу выполнить только квалифицированным специалистам — гидро- и теплотехникам.

vseproteplo.ru

Балансировочный клапан. Как он выглядит и зачем нужен

Оглавление статьи

Доброго времени суток всем, кто читает этот пост! В нем я расскажу вам про балансировочные клапана для систем отопления. Начнем с того, что разберемся для чего нужен балансировочный клапан в системе отопления.

Зачем нужен балансировочный клапан?

В современных больших системах отопления часто наблюдается неравномерный прогрев разных помещений. Связано это с разным расходом теплоносителя через ветки системы отопления. Теплоноситель (как электрический ток) старается течь по пути наименьшего сопротивления, поэтому на большом удалении от источника тепла (тепловой узел или котел) расход должен быть меньше, чем возле него.  Для того, чтобы уровнять расход теплоносителя через разные ветки и применяют балансировочные клапаны.





Как видно из верхнего рисунка, расход в контурах отопления разной длины будет разный и температура в помещениях тоже будет разительно отличаться. Теперь поговорим о видах балансировочных клапанов.

Виды балансировочных клапанов.

Балансировочные клапаны бывают двух основных видов:

  • Ручные — регулируются вручную. Наиболее распространены в системах отопления из-за своей относительно небольшой стоимости.  Устройство ручного балансировочного клапана изображено ниже:

Компания Danfoss сделала очень интересное видео о работе ручных балансировочных клапанов. Советую вам это видео посмотреть от начала и до конца. В нем показаны неожиданные закономерности работы этого вида клапанов:

  • Автоматические балансировочные клапана — это устройства, которые без участия человека балансируют системы отопления, поддерживая в них или постоянную Δp (разница давления между подачей и обраткой в двухтрубной системе), или постоянный расход теплоносителя (в однотрубной системе). Есть модели, которые могут работать в тандеме друг с другом, при этом меняется и расход и разность давления между трубопроводами. Для совместной работы автоматические клапаны соединяются между собой при помощи специальной импульсной трубки. Внутреннее устройство таких устройств изображено на рисунке ниже:

Из рисунка видно, что внутреннее устройство автоматического балансировочного клапана напоминает поршневой редуктор понижения давления, но функции у этих устройств совершенно разные. Предлагаю вашему вниманию два видео по данной теме:


Для упрощения наладки систем отопления к балансировочным клапанам подключают специальные измерительные приборы, которые упрощают и ускоряют балансировку системы. Смотрите ниже на рисунок:


Монтаж балансировочных клапанов.

Монтаж балансировочного клапана выполняется точно так же, как монтаж шаровых кранов. Положение клапана в пространстве не влияет на его работу, но нужно обращать внимание на стрелку, которая указывает рекомендуемое направление протока. Если его перепутать, то клапан будет создавать большее сопротивление протоку теплоносителя. Устанавливать клапана можно как на подающих трубопроводах, так и на обратных.

Рабочая температура и давление могут отличаться в зависимости от конкретной модели, поэтому подбор необходимого вам оборудования лучше делать при помощи каталогов производителей. Найти их можно на официальных сайтах фирм производителей.

Резюме.

Установка балансировочных клапанов необходима в больших системах отопления. Они позволяют оптимально распределять теплоноситель по всем контурам. Для работы такого оборудования важными являются правильная установка и последующая настройка. Необходимо обдумывать установку клапанов еще на стадии проектирования системы. На этом все, жду ваших вопросов в комментариях!

znayteplo.ru

Автоматический балансировочный клапан | Блог компании «Санекст»

Помимо ручных балансировочных клапанов,  в любой двухтрубной системе отопления обязательно присутствие автоматического балансировочного клапана. Автоматический балансировочный клапан может быть установлен как на стояке (при вертикальной системе отопления), так и на поэтажном коллекторном узле (при горизонтальной системе отопления).

Все клапаны, начиная от Danfoss asv pv до Herz, объединяет одно – они устанавливаются на обратный трубопровод. Давайте сначала определимся – для чего вообще в нынешней системе отопления нужна автоматическая балансировка?

В системе отопления жилого дома должна быть предусмотрена возможность регулирования и учета потребляемого тепла каждым собственником квартиры. Другими словами,  каждый жилец должен иметь возможность снижать свои затраты на отопление. Подобный бережливый подход давно реализован в системах водоснабжения – у всех потребителей установлены счетчики воды, и каждый старается более рационально потреблять воду, чтобы снизить свой ежемесячный платеж. В системах отопления теперь тоже устанавливаются счетчики на каждую квартиру (в поэтажном коллекторном узле), а на радиаторах – терморегуляторы, которые поддерживают заданную температуру в помещении. Таким образом, когда жилец отсутствует дома, он может выставлять на терморегуляторе минимальную температуру помещения, тем самым снижая свои затраты на отопление. Так осуществляется принцип энергосбережения – каждый собственник заинтересован в экономии ресурсов.

А теперь остановимся на терморегуляторе для радиаторов, который поддерживает заданную температуру в помещении. Принцип работы терморегулятора очень прост: когда в помещении достигается нужная температура, он прикрывает или полностью закрывает проходящий через него в радиатор поток теплоносителя. В результате работы терморегулятора характеристики системы отопления (расход и потеря давления) постоянно меняются – система становится динамической.

Если в системе отопления смонтирована только ручная балансировка (статическая), то подключение к такой системе терморегуляторов фактически выведет ее из строя, ведь система с ручной балансировкой всегда рассчитана на некие постоянные параметры, которые за счет работы терморегуляторов непрерывно меняются!

Это приведет к полной разбалансировке системы отопления и появлению шумов в клапанах радиатора. Но! Разбалансировки системы можно избежать, установив автоматический (динамический) балансировочный клапан SANEXT DPV, который будет поддерживать постоянный перепад давления (DР=const) между подающим и обратным трубопроводами на заданном уровне.



На данной схеме показан принцип работы динамического клапана при горизонтальной схеме разводки системы отопления. Автоматический балансировочный клапан DPV установлен на весь поэтажный коллекторный модуль и поддерживает постоянную разницу давления между подающим и обратным трубопроводами.

В автоматическом балансировочном клапане DPV можно выделить основные преимущества:



  • Точность балансировки (40 позиций предварительной настройки)
  • Измерительные ниппели в стандартной комплектации
  • Компактные размеры
  • Минимальное падение давления для качественного регулирования 3кПа (у аналогов 10кПа)
  • Большая пропускная способность до 11,500 т/ч
  • Настройка стандартным шестигранным ключом
  • Исполнение с внутренней резьбой (упрощает монтаж и не требует дополнительных фитингов)



В клапане SANEXT DPV реализована, на первый взгляд, более традиционная конструкция:

В верхней части регулятора расположен шпиндель настройки (3) перепада давления, при помощи которого сжимается или разжимается пружина регулятора (2).
Ниже располагается небольшая мембрана (8). По штуцеру для подключения импульсной  трубки (4) в надмембранное пространство подается импульс повышенного давления. Нижняя часть мембраны соединена с золотником клапана (5), образующим нижнюю поверхность мембраны.

Золотник (5) прикрывает седло клапана, компенсируя возникающие возмущения.

И, наконец, в самом низу клапана располагаются измерительные ниппели (6), для замера дифференциального давления и наладки регулятора.



Принцип действия SANEXT DPV аналогичен всем регуляторам мембранного типа. Но главная особенность регулятора DPV заключается в геометрии золотника клапана.

Рассмотрим принцип работы типового клапана с золотником «конусного типа».

  • Конус прикрывает седло клапана. Дросселируемый поток пытается приподнять его. Это воздействие должно быть скомпенсировано пружиной и диафрагмой клапана.
  • Требуется определенная величина силы пружины и диафрагмы, для поддержания постоянно

sanext.ru

Балансировочный клапан для системы отопления: принцип работы

Для эффективного функционирования системы отопления, реальные параметры ее работы должны быть близки к расчетным значениям. Важно обеспечить грамотное распределение потоков теплоносителя по контурам, стабильное давление и температурный режим. Решить данный спектр задач позволяет специальное устройство – балансировочный клапан для системы отопления.

Балансировочные клапаны, применяемые для систем отопления

Назначение устройства

Все ответвления системы отопления должны получать расчетное количество теплоносителя. Раньше простые системы регулировались за счет использования труб различного диаметра. В сложных устанавливались особые шайбы, смещая которые можно было менять сечение трубопровода. Сегодня применяется особый клапан, функционирующий по принципу вентиля.

Балансировочный вентиль снабжен двумя штуцерами, благодаря которым:

  • измеряется давление потока теплоносителя до и после прохождения через клапан;
  • подсоединяется капиллярная трубка, позволяющая осуществлять регулировку.

Основываясь на показаниях устройства, можно определить перепад давления при прохождении воды через регулятор, и рассчитать, согласно инструкции, сколько требуется поворотов рукоятки, чтобы оптимизировать работу отопительной системы.

Обратите внимание! Ряд производителей предлагает балансировочные клапаны с цифровым табло, но такие устройства имеют более высокую стоимость.
Балансировочный клапан в разрезе

Принцип работы

Рассмотрим, зачем необходима балансировка системы отопления и как она происходит. Если несколько радиаторов отопления подсоединены к тупиковой ветке трубопровода и не оснащены термостатами, расход теплоносителя для каждого прибора отопления будет постоянным. Чтобы в каждый из приборов попадало требуемое количество нагретой воды, на обратку, в месте подключения трубы к общей магистрали, устанавливается ручной регулятор. Его вентиль выставляется на определенное количество оборотов с целью уменьшить или увеличить диаметр проходного отверстия.

Но такой вариант не подходит для системы с постоянно меняющимся расходом теплоносителя. В этом случае необходим балансировочный клапан, принцип работы которого позволяет уменьшить объем подачи нагретой воды за счет создания препятствия на пути потока.

Ручной балансир рассчитан на стабилизацию потока теплоносителя для 4-5 приборов отопления. Если в системе большее число радиаторов, их нагрев будет неравномерным.

Установив балансировочный клапан для системы отопления на максимальный расход, мы получим следующую ситуацию: термостат, отвечающий за регулировку любого из радиаторов, снизит потребление нагретого теплоносителя, в результате чего давление в системе начнет постепенно расти.

Балансировочный клапан получит сигнал о растущем давлении (для этого задействуется капиллярная трубка) и сработает, корректируя поток жидкости. За счет того, что термостаты на остальных радиаторах не успеют перекрыть подачу теплоносителя, давление в системе и потребление теплоносителя будет сбалансировано.

Конструкция

Регулировочные клапаны различаются по конструкции. В классическом варианте устройство снабжено прямым штоком и плоским золотником, регулировка происходит за счет изменения проходного сечения между золотником и седлом. Поступательное движение золотника обеспечивается вращением рукоятки.

Также выпускаются балансиры со штоком, расположенным под углом относительно потока теплоносителя, золотник может иметь конусообразную, радиальную или цилиндрическую форму, и приводиться в действие сервоприводом.

Конструкция балансировочного клапана

Виды устройств

Балансировочный клапан для системы отопления, принцип работы которого зависит от конструктивных особенностей, может быть механическим (ручным) и автоматическим.

Механический балансир

Ручной балансировочный клапан устанавливается вместо классических регулировочных шайб и подобных устройств. Механический регулятор рассчитан на работу в системе с постоянным давлением транспортируемой среды. При помощи механического клапана можно не только обеспечить требуемое сечение трубопровода, но и отсоединить отдельный прибор отопления из сети, слить с него теплоноситель через специальный кран. Ручной клапан отличается невысокой стоимостью и может быть снабжен приспособлениями для измерения давления в системе с обеих сторон от регулятора и фактического расхода транспортируемой среды.

Механический балансировочный клапан

Автоматический балансир

Автоматический балансировочный клапан – устройство, позволяющее оперативно изменять рабочие параметры автономной отопительной сети в соответствии с перепадами давления и потреблением нагретого теплоносителя. На каждый трубопровод автоматические балансиры устанавливаются парой.

Балансир и запорный клапан на подающем трубопроводе ставит ограничение на расход теплоносителя в соответствии с расчетными требованиями. На обратную магистраль монтируют клапан, препятствующий резким перепадам давления. Такой подход дает возможность разделить отопительную систему на отдельные участки, которые могут функционировать независимо друг от друга. Выравнивание давления и регулировка подачи теплоносителя осуществляются в автоматическом режиме.

Автоматический балансировочный клапан

Варианты применения

Вентиль для балансировки также задействуется:

  • В малом циркуляционном контуре твердотопливного отопительного котла, замкнутого на теплоаккумулятор. Регулятор дает возможность обойтись без установки смесительного узла для поддержания температуры теплоносителя в контуре на уровне не ниже 60 градусов. Вентиль для балансировки на трубе подачи отвечает за то, чтобы в котловом контуре расход теплоносителя был выше, чем в отопительном.
  • Для регулировки работы бойлера косвенного нагрева. Балансир регулирует подачу нагретого теплоносителя непосредственно от котла на змеевик, установленный в емкости с водой для ГВС.
Рабочее применение балансировочного клапана

Установка и эксплуатация

Установка балансировочного клапана выполняется согласно требованиям производителя. Если на корпусе имеется стрелка, устройство монтируют таким образом, чтобы направление стрелки совпадало с направлением потока транспортируемой среды, чтобы клапан мог создавать расчетное сопротивление. Некоторые производители выпускают балансировочные краны, которые можно устанавливать в любом направлении. Пространственное расположение штока в большинстве случаев не принципиально.

Чтобы клапан не вышел из строя по причине механического повреждения, перед ним устанавливают фирменный фильтр или стандартный грязевик. Для исключения нежелательной турбулентности, клапаны рекомендуется ставить на прямых участках трубопровода, минимальная протяженность которых указывается в инструкции от производителя.

Если отопительная система снабжена автоматическими клапанами, заполнять ее следует через специальные заправочные штуцеры, установленные рядом с клапанами на трубе обратки, при этом балансировочные вентили на подающей трубе закрывают.

Настройка балансировочного клапана осуществляется с использованием таблицы с показателями перепада давления и расхода теплоносителя (прилагаются к устройству) либо с применением расходомера для балансиров. Но первоначальный расчет расхода и эксплуатационных параметров должен быть выполнен еще на этапе проектирования системы отопления.

Собранная конструкция балансировочного клапана

Рекомендуемые производители

Чтобы каждый балансировочный кран в системе отопления исправно функционировал, желательно отдать предпочтение продукции от зарекомендовавших себя производителей. В их число входят регуляторы, выпущенные под торговой маркой Danfoss (Дания), серии Venturi от BROEN BALLOREX (Польша).

Заключение

Балансовые краны рекомендуется использовать на всех ответвлениях отопительной системы, включая контуры теплого пола, а также в системе ГВС. Это позволит оптимизировать их работу и экономить энергоноситель. При этом важно выбрать качественные устройства, грамотно их смонтировать и правильно настроить.

Видео по теме:

profiteplo.com

Энциклопедия сантехника Балансировочный клапан

Балансировочный клапан или балансировочный вентиль. А так же, рассмотрим автоматические балансировочные клапаны для стабилизации перепада давления.

В этой статье Вы поймете, для чего служит данное устройство и как применить его на практике. Рассмотрим схемы. Принцип работы ручного и автоматического клапана.

Балансировочный клапан – это устройство или вид водопроводной арматуры, предназначенный регулировать проходимое сечение для пропуска жидкости заданного расхода. Но не стоит полагать, что расход этот будет постоянным. Он будет меняться в зависимости от разницы перепада давления на Балансировочном клапане. То есть чем оно больше, тем расход выше.

Для автоматических балансировочных клапанов при определенной схеме достигается стабилизация расхода. О них поговорим ниже.

Для того, чтобы регулировать расход в автоматическом режиме, следует устанавливать специальные “регуляторы расхода”.

Другими словами. Балансировочный клапан предназначен, чтобы регулировать местное гидравлическое сопротивление.

Если смотреть глазами специалиста по гидравлике, то это устройство регулирует местное гидравлическое сопротивление. То есть, как это происходит? Происходит так: Обычное регулирование увеличение или уменьшение проходимого сечения через клапан. Тем самым это сечение создает гидравлическое сопротивление и если сечение уменьшать, то гидравлическое сопротивление, будет увеличиваться. А если сечение увеличивать, то гидравлическое сопротивление будет уменьшаться. При уменьшении проходимого сечения – расход падает.

Обычно это простое не прихотливое механическое устройство. Служит бесперебойно.

Существуют разные модификации балансировочных вентилей.

Чем отличается балансировочный клапан от обычного крана?

Если Вам жалко денег на балансировочный клапан, то можете воспользоваться обычным краном для регулировки проходимости. Но балансировочный клапан отличается тем, что на нем можно сделать, более плавную регулировку проходного сечения. А обычным краном можно делать регулировку, но она получиться более грубой и не точной. Все зависит от точности, которую вы хотите получить. Можно например, купить шаровый кран с длинным рычажным переключателем и тоже пытаться настраивать приводя рычаг под различным градусом поворота. А еще у балансировочного клапана имеются специальные входы, которые дают возможность делать замеры по расходу.

А вы знаете, что вентиль обратного потока для радиаторной системы служит для регулировки гидравлического сопротивления. Данный клапан можно вполне назвать балансировочным клапаном!

Если посмотреть на изображение, то видно еще какие то “прибомбасы” 🙂

Эти прибомбасы (Штуцеры для замеров или всякие соединительные резбы), нужны для того, чтобы подключить специальный прибор, который дает возможность делать замеры.

Пример:

Измерительный прибор PFM 3000 предназначен для измерения перепада давлений, расхода и температуры, а также для проведения гидравлической балансировки систем тепло- и холодоснабжения. Прибор PFM 3000 легок и малогабаритен. Это достигнуто за счет компактного размещения датчиков давления внутри корпуса прибора. Удароустойчивый и водонепроницаемый корпус защищает датчики от воздействия окружающей среды и позволяет использовать PFM 3000 в сложных климатических условиях. Входящие в комплект переходники позволяют подключать PFM 3000 к любому типу ниппелей. В комплектацию прибора входят: цифровой термометр, кабель для подключения прибора к компьютеру (USB) а также CD с программным обеспечением. Эти опции позволяют использовать PFM 3000 для гидравлической балансировки систем тепло- и холодоснабжения любой разветвленности.

Автоматический балансировочный клапан

Автоматические балансировочные клапаны применяются для поддержания постоянной разности давлений между подающим и обратным трубопроводами регулируемых систем, для обеспечения постоянного расхода или стабилизации температуры перемещаемой по трубопроводу среды. Например:

Автоматические балансировочные клапаны серии ASV Danfoss используют для обеспечения автоматической гидравлической балансировки систем отопления и охлаждения. Автоматическая балансировка системы – это поддержание постоянного перепада давления при изменении нагрузки (и, соответственно, расхода) от 0 до 100%. Использование клапанов серии ASV позволяет избежать сложностей при вводе системы в эксплуатацию, необходимо только установить клапаны. Автоматическая балансировка системы при любых нагрузках обеспечивает значительную экономию энергии.

Клапан ASV-PV устанавливают на обратном трубопроводе совместно с клапаном-партнером на подающем трубопроводе.

В качестве партнёров рекомендуется использовать клапаны ASV-M/ASV-I для типоразмеров от DN 15 до DN 50 и клапаны MSV-F2 для типоразмеров от DN 65 до DN 100.

Что такое перепад давления между двумя точками?

Рассмотрим пример: Допустим, у нас на подающем и обратном трубопроводе стоят манометры, который показывают давление в этих точках. Перепадом будет являться значение, которое равно разнице между двумя манометрами. То есть, если на манометре показывает 1,5 Bar, а на другом 1,6 Bar, то перепад равен 0,1 Bar.

Поэтому автоматический балансировочный клапан стабилизирует эту разницу между двумя точками. Автоматический балансировочный клапан всегда идет в паре, так как необходимо иметь возможность чувствовать эти перепады на двух точках.

Почему этот клапан обозвали балансирующим?

Чтобы это понять, давайте узнаем, что такое баланс!

Баланс – это количественное соотношение, состоящее из двух частей, которые должны быть равны друг другу, так как представляют поступление и расходование одного и того же количества.

То есть, если у Вас имеется в трубопроводе разветвления, и по какому-то из них идет большой расход, а по другому маленький, то в этом случае нужен балансирующий клапан, чтобы поджать проход жидкости, на трубопроводе с большим расходом для того, чтобы уровнять эти расходы.

Например:

Балансировочный клапан можно не ставить там, где маленький расход по контуру. То есть балансировочный клапан нужен для того, чтобы создать сопротивление на каком-либо контуре, чтобы уровнять потоки.

Теоретический график балансировочного клапана. (Перепад созданный на самом клапане – разница перепада созданная на входе и выходе балансировочного клапана).

Чтобы понять этот график, давайте рассмотрим схему:

Перепад равен М1-М2. Перепад равен разнице между манометрами.

Если мы будем плавно увеличивать мощность насоса, то получим такой график:

А давайте теперь рассмотрим график для автоматического балансировочного клапана:

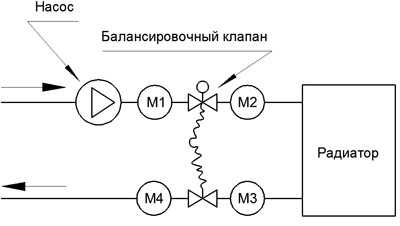

В этой схеме радиатор представлен как нагрузка. Можно за место радиатора поставить распределительный коллектор со множеством контуров.

График:

По графику видно, что напор на выходе становится стабилизированным, если напор насоса достигает или превышает стабилизирующий порог.

Таким образом, что получается? Получается то, что мы получаем идеальную стабилизацию напора для наших контуров.

Что дает нам стабилизация напора? Дает возможность иметь постоянный расход, который не зависит, от перепадов мощностей насосов. То есть, автоматический балансировочный клапан не допускает превышение перепада давления, тем самым не дает возможности перерасхода теплоносителя. Также при стабильном неизменном напоре происходит постоянно не изменяющийся расход теплоносителя. Но только в условиях, если ваш контур имеет постоянное гидравлическое сопротивление. Если Ваш контур отопления имеет динамически изменяющееся гидравлическое сопротивление, то расход будет тоже не стабильным. При динамическом изменяющем гидравлическом сопротивлении, Вы хотя бы сможете ограничить перерасход контура.

Также можно стабилизировать перепад давления с помощью Перепускных клапанов.

Для тех, кто хочет понять более подробно про гидравлическое сопротивление клапанов и давления, то рекомендую ознакомиться с моим лично разработанным разделом по гидравлике и теплотехнике. Там Вы найдете полезные гидравлические и теплотехнические расчеты. Изучив мои статьи по Гидравлике и теплотехнике, Вы точно научитесь понимать, как производить гидравлический расчет водоснабжения и отопления.



Если Вы желаете получать уведомления
о новых полезных статьях из раздела:
Сантехника, водоснабжение, отопление,
то оставте Ваше Имя и Email.


Все о дачном доме
        Водоснабжение
                Обучающий курс. Автоматическое водоснабжение своими руками. Для чайников.
                Неисправности скважинной автоматической системы водоснабжения.
                Водозаборные скважины
                        Ремонт скважины? Узнайте нужен ли он!
                        Где бурить скважину – снаружи или внутри?
                        В каких случаях очистка скважины не имеет смысла
                        Почему в скважинах застревают насосы и как это предотвратить
                Прокладка трубопровода от скважины до дома
                100% Защита насоса от сухого хода
        Отопление
                Обучающий курс. Водяной теплый пол своими руками. Для чайников.
                Теплый водяной пол под ламинат
        Обучающий Видеокурс: По ГИДРАВЛИЧЕСКИМ И ТЕПЛОВЫМ РАСЧЕТАМ
Водяное отопление
        Виды отопления
        Отопительные системы
        Отопительное оборудование, отопительные батареи
        Система теплых полов
                Личная статья теплых полов
                Принцип работы и схема работы теплого водяного пола
                Проектирование и монтаж теплого пола
                Водяной теплый пол своими руками
                Основные материалы для теплого водяного пола
                Технология монтажа водяного теплого пола
                Система теплых полов
                Шаг укладки и способы укладки теплого пола
                Типы водных теплых полов
        Все о теплоносителях
                Антифриз или вода?
                Виды теплоносителей (антифризов для отопления)
                Антифриз для отопления
                Как правильно разбавлять антифриз для системы отопления?
                Обнаружение и последствия протечек теплоносителей
        Как правильно выбрать отопительный котел
        Тепловой насос
                Особенности теплового насоса
                Тепловой насос принцип работы
Про радиаторы отопления
        Способы подключения радиаторов. Свойства и параметры.
        Как рассчитать колличество секций радиатора?
        Рассчет тепловой мощности и количество радиаторов
        Виды радиаторов и их особенности
Автономное водоснабжение
        Схема автономного водоснабжения
        Устройство скважины Очистка скважины своими руками
Опыт сантехника
        Подключение стиральной машины
Полезные материалы
        Редуктор давления воды
        Гидроаккумулятор. Принцип работы, назначение и настройка.
        Автоматический клапан для выпуска воздуха
        Балансировочный клапан
        Перепускной клапан
        Трехходовой клапан
                Трехходовой клапан с сервоприводом ESBE
        Терморегулятор на радиатор
        Сервопривод коллекторный. Выбор и правила подключения.
        Виды водяных фильтров. Как подобрать водяной фильтр для воды.
                Обратный осмос
        Фильтр грязевик
        Обратный клапан
        Предохранительный клапан
        Смесительный узел. Принцип работы. Назначение и расчеты.
                Расчет смесительного узла CombiMix
        Гидрострелка. Принцип работы, назначение и расчеты.
        Бойлер косвенного нагрева накопительный. Принцип работы.
        Расчет пластинчатого теплообменника
                Рекомендации по подбору ПТО при проектировании объектов теплоснабжения
                О загрязнение теплообменников
        Водонагреватель косвенного нагрева воды
        Магнитный фильтр – защита от накипи
        Инфракрасные обогреватели
        Радиаторы. Свойства и виды отопительных приборов.
        Виды труб и их свойства
        Незаменимые инструменты сантехника
Интересные рассказы
        Страшная сказка о черном монтажнике
        Технологии очистки воды
        Как выбрать фильтр для очистки воды
        Поразмышляем о канализации
        Очистные сооружения сельского дома
Советы сантехнику
        Как оценить качество Вашей отопительной и водопроводной системы?
Профрекомендации
        Как подобрать насос для скважины
        Как правильно оборудовать скважину
        Водопровод на огород
        Как выбрать водонагреватель
        Пример установки оборудования для скважины
        Рекомендации по комплектации и монтажу погружных насосов
        Какой тип гидроаккумулятора водоснабжения выбрать?
        Круговорот воды в квартире
        фановая труба
        Удаление воздуха из системы отопления
Гидравлика и теплотехника
        Введение
        Что такое гидравлический расчет?
        Физические свойства жидкостей
        Гидростатическое давление
        Поговорим о сопротивлениях прохождении жидкости в трубах
        Режимы движения жидкости (ламинарный и турбулентный)
        Гидравлический расчет на потерю напора или как рассчитать потери давления в трубе
        Местные гидравлические сопротивления
        Профессиональный расчет диаметра трубы по формулам для водоснабжения
        Как подобрать насос по техническим параметрам
        Профессиональный расчет систем водяного отопления. Расчет теплопотерь водяного контура.
        Гидравлические потери в гофрированной трубе
        Теплотехника. Речь автора. Вступление
        Процессы теплообмена
        Тплопроводность материалов и потеря тепла через стену
        Как мы теряем тепло обычным воздухом?
        Законы теплового излучения. Лучистое тепло.
        Законы теплового излучения. Страница 2.
        Потеря тепла через окно
        Факторы теплопотерь дома
        Начни свое дело в сфере систем водоснабжения и отопления
        Вопрос по расчету гидравлики
Конструктор водяного отопления
        Диаметр трубопроводов, скорость течения и расход теплоносителя.
        Вычисляем диаметр трубы для отопления
        Расчет потерь тепла через радиатор
        Мощность радиатора отопления
        Расчет мощности радиаторов. Стандарты EN 442 и DIN 4704
        Расчет теплопотерь через ограждающие конструкции
                Найти теплопотери через чердак и узнать температуру на чердаке
        Подбираем циркуляционный насос для отопления
        Перенос тепловой энергии по трубам
        Расчет гидравлического сопротивления в системе отопления
        Распределение расхода и тепла по трубам. Абсолютные схемы.
        Расчет сложной попутной системы отопления
                Расчет отопления. Популярный миф
                Расчет отопления одной ветки по длине и КМС
                Расчет отопления. Подбор насоса и диаметров
                Расчет отопления. Двухтрубная тупиковая
                Расчет отопления. Однотрубная последовательная
                Расчет отопления. Двухтрубная попутная
        Расчет естественной циркуляции. Гравитационный напор
        Расчет гидравлического удара
        Сколько выделяется тепла трубами?
        Собираем котельную от А до Я…
        Система отопления расчет
        Онлайн калькулятор Программа расчет Теплопотерь помещения
        Гидравлический расчет трубопроводов
                История и возможности программы – введение
                Как в программе сделать расчет одной ветки
                Расчет угла КМС отвода
                Расчет КМС систем отопления и водоснабжения
                Разветвление трубопровода – расчет
                Как в программе рассчитать однотрубную систему отопления
                Как в программе рассчитать двухтрубную систему отопления
                Как в программе рассчитать расход радиатора в системе отопления
                Перерасчет мощности радиаторов
                Как в программе рассчитать двухтрубную попутную систему отопления. Петля Тихельмана
                Расчет гидравлического разделителя (гидрострелка) в программе
                Расчет комбинированной цепи систем отопления и водоснабжения
                Расчет теплопотерь через ограждающие конструкции
                Гидравлические потери в гофрированной трубе
        Гидравлический расчет в трехмерном пространстве
                Интерфейс и управление в программе
                Три закона/фактора по подбору диаметров и насосов
                Расчет водоснабжения с самовсасывающим насосом
                Расчет диаметров от центрального водоснабжения
                Расчет водоснабжения частного дома
                Расчет гидрострелки и коллектора
                Расчет Гидрострелки со множеством соединений
                Расчет двух котлов в системе отопления
                Расчет однотрубной системы отопления
                Расчет двухтрубной системы отопления
                Расчет петли Тихельмана
                Расчет двухтрубной лучевой разводки
                Расчет двухтрубной вертикальной системы отопления
                Расчет однотрубной вертикальной системы отопления
                Расчет теплого водяного пола и смесительных узлов
                Рециркуляция горячего водоснабжения
                Балансировочная настройка радиаторов
                Расчет отопления с естественной циркуляцией
                Лучевая разводка системы отопления
                Петля Тихельмана – двухтрубная попутная
                Гидравлический расчет двух котлов с гидрострелкой
                Система отопления (не Стандарт) – Другая схема обвязки
                Гидравлический расчет многопатрубковых гидрострелок
                Радиаторная смешенная система отопления – попутная с тупиков
                Терморегуляция систем отопления
        Разветвление трубопровода – расчет
        Гидравлический расчет по разветвлению трубопровода
        Расчет насоса для водоснабжения
        Расчет контуров теплого водяного пола
        Гидравлический расчет отопления. Однотрубная система
        Гидравлический расчет отопления. Двухтрубная тупиковая
        Бюджетный вариант однотрубной системы отопления частного дома
        Расчет дроссельной шайбы
        Что такое КМС?
Конструктор технических проблем
        Температурное расширение и удлинение трубопровода из различных материалов
Требования СНиП ГОСТы
        Требования к котельному помещению
Вопрос слесарю-сантехнику
Полезные ссылки сантехнику

Сантехник – ОТВЕЧАЕТ!!!
Жилищно коммунальные проблемы
Монтажные работы: Проекты, схемы, чертежи, фото, описание.
Если надоело читать, можно посмотреть полезный видео сборник по системам водоснабжения и отопления

infobos.ru

Балансировочный клапан

Что означает слово «баланс»? По сути – это равенство двух частей, представляющих расход и поступление чего-либо.

Отсюда становится понятным, что балансировочный клапан – это специальное устройство, которое обеспечивает равенство поступления и расхода среды в трубопроводе.

Клапаны балансировочные относятся к регулирующей дросселирующей арматуре и монтируются в трубопровод с целью обеспечения в нем стабильного температурного режима либо циркуляционного давления среды.

Типы регулирующей трубопроводной арматуры

Сравнение различных типов регулирующей арматуры

Именно такое устройство способно предотвратить аварийные ситуации, если давление рабочей среды в трубопроводе, не зависимо от того, какая это среда, достигнет предельно допустимой нормы.

Обеспечение баланса в отопительных либо охладительных системах является залогом их безопасной и долгосрочной работы, поэтому установка качественных балансировочных клапанов чрезвычайно важна.

Трубопроводная арматура для холодной, подогретой и горячей воды

Трубопроводная арматура в промышленных котельных

Полипропиленовые трубы в водопроводных системах и системах отопления

Классификация балансировочных клапанов

Клапаны балансировочные классифицируют, отталкиваясь от следующих параметров:

  • Согласно вида присоединения клапана, а именно: фланец, коническая, внутренняя или внешняя резьба.
  • Согласно места, где устанавливается клапан: байпас, обратный либо подающий трубопровод.
  • Согласно назначения системы: отопление, горячее либо холодное водоснабжение, кондиционирование.
  • В зависимости от рабочей среды трубопровода: пар, вода с антифризом либо просто вода.
  • В зависимости от температуры, расхода и давления рабочей среды.
  • Согласно рабочим функциям клапанов, а именно расходу рабочей среды, регулировки давления, температур по отдельности либо в комбинации.
  • В зависимости от того, изменяемая или фиксированная настройка клапанов.
  • В зависимости от типа здания, в котором функционирует система.

Выбирая клапан, стоит внимательно отнестись

  • к возможным перепадам давления,
  • рискам возникновения кавитации
  • и к тому, с какой скоростью движется в системе поток рабочей среды.

Клапан для защиты от превышения давления: ARI-SAFE

Кавитация

Экономически выгодная скорость потока

Балансировочные клапаны и их типы

Стабилизаторы расхода

Стабилизаторами расхода называют автоматические балансировочные клапаны, целью установки которых является поддержание стабильного расхода носителя тепла в однотрубных отопительных системах.

  1. Благодаря данному типу клапана можно перекрыть стояк, а затем через дренажный кран спустить воду и замерить ее фактический расход.
  2. Если подобный стабилизатор расхода объединить с редукторным и электрогидравлическим приводом, получится исполнительный механизм, способный управлять приборами теплообмена в вентиляционных системах и системах кондиционирования.

    Ручные клапаны

    При помощи ручных балансировочных клапанов производится наладка трубопроводной сети с целью обеспечения стабильных рабочих показателей при условии постоянного давления рабочей среды в трубопроводе.

    Такие клапаны используются вместо дросселирующих шайб и диафрагм.

    Кроме гидравлической балансировки, при помощи клапана можно опорожнять систему или отключать отдельные ее элементы.

    Благодаря дополнительному ниппелю и спецприбору, появляется возможность замеров перепадов давления непосредственно на клапане, что позволяет оптимально отрегулировать его настройки согласно условиям работы конкретной системы.

    Клапаны балансировочные для систем ГВС

    Данные балансировочные клапаны еще называют термостатическими.

    Они помогают регулировать температуру и минимизировать потребление воды в системах ГВС.

    Кроме прочего, в их функцию включается периодическая дезинфекция сети.

    Автоматические балансировочные клапаны

    Клапаны-автоматы быстро и гибко реагируют на изменения параметров в системе:

    • конфигурации сети,
    • скачков давления,
    • расхода рабочей среды.

    Такие клапаны устанавливаются попарно.

    1. Запорно-балансировочный клапан устанавливается на подающем трубопроводе и способен фиксировать и регулировать пропускную способность системы.
    2. А на обратном трубопроводе в пару ему монтируется клапан, регулирующий перепады давления.

    Благодаря балансировочным клапанам система разделяется на отдельные зоны, которые можно запускать в работу по очереди. Автоматические клапаны осуществляют гидравлическую балансировку системы практически самостоятельно, исключая влияние друг на друга регулирующих устройств и снимая необходимость обслуживающих и наладочных работ.

    Говоря проще, именно балансировочный клапан принимает на себя скачки давления в системе, регулируя их и обеспечивая ее стабильное функционирование. Расход рабочей среды при этом остается постоянным, что в свою очередь является залогом продуктивной и устойчивой работы систем.

    Трубопроводная арматура на воду – виды оборудования

    Производители балансировочных клапанов

    Балансировочные клапаны относятся к высокотехнологичному оборудованию, и их производство требует наличие передового оборудования, инновационных технологий и высокой технологической культурой исполнения.

    В связи с такими высокими требованиями не удивительно, что те несколько предприятий, которые профилировано выпускают балансировочные клапаны и трубопроводную арматуру находятся в Западной Европе, где культура исполнения и отношения к подобным процессам велики.

    Особенно характерна и славится этим Германия. В частности, бренд ARI-Armaturen. Клапаны ARI-ASTRA®, произведенные данным брендом, являются примером высокого качества, отличных показателей и сроков службы.

    Проверенные неоднократно в действии на российских системах, клапаны ARI-ASTRA® доказали свои исключительные потребительские достоинства. А невысокая цена в совокупности с широким ассортиментом делают продукцию от ARI-Armaturen приоритетным выбором.

    Некоторые товары из каталога:

    Балансировочный клапан ARI-ASTRA (фланцевый, ковкий чугун, 22042, Dn15, Pn16)

    Балансировочный клапан ARI-ASTRA (фланцевый, серый чугун, 12020, Dn15, Pn16)

    Балансировочный клапан ARI-ASTRA (фланцевый, серый чугун, 12042, Dn400, Pn16)


    Получить консультацию по подбору трубопроводной арматуры таких производителей как ARI-Armaturen, FluoroSeal, Polix вы можете по телефону +7 (495) 268-0-242. Купить трубопроводную арматуру можно отправив заявку через сайт или на эл. адрес [email protected]

    nomitech.ru

    Балансировочный клапан для системы отопления

    Выбирая систему отопления, каждый хозяин пытается добиться одной цели – создать комфортный микроклимат в доме. Но бывают случаи, когда технически продуманы все моменты, монтаж выполнен качественно, а тепло распределяется неравномерно.

    В таких ситуациях, цепь дополняют балансировочным клапаном, способным регулировать процесс распределения теплоносителя внутри системы при промежуточном положении затвора.

    Современные проекты изначально включают в общую совокупность элементов балансировочный клапан, задачей которого является равномерное прохождение теплоносителя по цепи.

    Наибольшая эффективность обогрева дома достигается путём оснащения системы:

    1. Устройством автоматизации ввода.
    2. Балансировочной арматурой.
    3. Радиаторных термостатов.

    В каких случаях может возникнуть необходимость в установке:

    1. При замене радиаторов, отличающихся диаметром от запроектированных данных.
    2. В случае ошибочного расчёта в проекте.
    3. При изменении конструкции трубопровода.
    4. При некачественно выполненном монтаже.
    5. В случае нарушения правил использования.

    Конструктивные различия приборов балансировки заключаются в форме золотника и наклона штока.

    Основные элементы клапана составляют:

    • седло;
    • золотни;
    • резьбовой шпиндель;
    • неподвижная резьбовая гайка;
    • настроечная рукоятка.

    Работа регулировочного устройства воздействует на сечение, которое проходит между золотником и седлом. Вследствие регулировки давления, достигается равномерное распределение тепла по всем радиаторам.

    Осуществляется это с помощью поворота рукоятки настройки. Шпинделем и резьбовой гайкой передаются поступательные движения золотнику, вследствие которых он меняет положение.

    Перекрытие потока теплоносителя наступает при крайнем нижнем положении золотника, который в этом режиме плотно соединяется с седлом. С изменением сечения, происходит регулировка пропускной способности клапана, вследствие чего, наступает балансировка сопротивления.

    Теплоноситель равномерно распределяется по радиаторам, обеспечивая размеренный прогрев всего помещения. Работа регулировочной арматуры напоминает обычный кран, но изменения происходят более точно и плавно.

    Виды

    Балансировочные клапаны подразделяются на 2 вида:

    Ручные или статические

    Рекомендуются для установки в частные дома с однотрубной системой отопления.

    Преимущества:

    1. Низкая цена.
    2. Способность настраивать всю систему или отдельный участок.
    3. Влияет на изменение давления.
    4. Даёт возможность отключить определённый участок для ремонтных работ.
    5. Уменьшает расход теплоносителя.

    Недостатки:

    1. Ограничивается настройками средних параметров.
    2. Используется только в однотрубной схеме разводки отопления.

    Автоматические приборы

    Имеют более широкие возможности, в частности, осуществлять регулировку потока в двухтрубной схеме разводки. Система отопления оснащается сразу двумя балансировочными устройствами: на входном контуре и обратке.

    С помощью тонкой трубочки, установленной между клапанами, осуществляется регулировка перекрывающего вентиля. Если правильно отрегулировать при первичном запуске, процесс балансировки будет производиться автоматически. Недостатком является невозможность применения в схемах с динамическим режимом.

    Классификация балансировочных устройств относительно направлений:

    1. Рабочая среда (раствор гликоля, пар, вода).
    2. Тип установки (регулируемый и фиксированный).
    3. Сфера применения (для кондиционирования, отопления, водоснабжения, охлаждения).
    4. Назначение (для балансировки давления, установки температурного режима, расхода потока).
    5. Специфика монтажа (внутренняя или внешняя резьба, в виде конуса или фланца).
    6. Место монтажа (байпас, подающая труба или обратка).

    Критерии выбора

    Правильно выбранная модель балансировочного устройства обеспечит более точную настройку. Основным критерием выбора служит диаметр трубы. Но такой ориентир без дополнительных расчётов даст большие погрешности, вследствие которых устройство не будет выполнять регулировку эффективно.

    Идеальная точность изменения расхода теплоносителя должна составлять до 5%. Расчёт производится специалистом или с помощью программы. Снятые контрольные замеры и данные вносятся в расчетную формулу.

    Исходные показатели содержат:

    1. Суммарную мощность отопительных приборов.
    2. Диаметр трубопровода.
    3. Потери давления на участке разветвления.
    4. Разность давлений в подающей трубе и обратке на месте врезки в стояк.

    К основным критериям выбора относятся:

    1. Диаметр трубопровода.
    2. Расчётные данные.
    3. Наличие сертификата качества продукции.
    4. Простой монтаж.
    5. Репутация производителя.

    Лучшие производители и цены

    Балансировочный клапан Vexve

    Останавливая выбор на той или иной модели балансировочного устройства, необходимо обратить внимание на производителя, а точнее, его репутацию и гарантии.

    Среди многообразия представленных на рынке компаний, выпускающих приборы для балансировки, все же выделяются те, которые уже давно заслужили доверие у потребителей:

    1. Danfoss (Дания).
    2. Vexve (Финляндия).
    3. Broen (Дания).
    4. ADL (Россия).
    5. Giacomini (Италия).
    6. Meibes (Германия).
    7. Herz (Австрия).

    Факторы, влияющие на стоимость балансировочной арматуры:

    1. Пропускная способность клапана.
    2. Сложность технической конструкции.
    3. Свойства.
    4. Функциональные возможности.
    5. Способ монтажа.
    6. Статус производителя.
    Клапан Meibes Comap 750pv

    Большой выбор имеет разную ценовую категорию, поэтому каждый потребитель сможет подобрать себе доступную модель клапана.

    Также, цена балансировочного устройства включает качество и надёжность работы, в результате которой, потребитель получит не только комфорт в доме, но и снижение затрат на энергоносители.

    Примеры расценок балансировочной арматуры:

    • Broen статический – 86234 р.;
    • Danfoss MSV-BD – 21045 р.;
    • Vexve 143 015 – 6813 р.;
    • Meibes Comap 750PV – 8457 р.;
    • Giacomini R206A ¾ – 7047 р.;

    Установка

    Оснащение отопительной системы балансировочной арматурой дополняется:

    1. Приборами для балансировки Y-типа, ограничивающие расход жидкости (предварительная настройка).
    2. Устройствами замеров температуры и давления, отмечающие перепады.

    Врезку муфтовых приборов в трубу осуществляют с применением патрубка с внутренней резьбой. Фланцевые модели крепятся болтами. Расположение регулировочной арматуры может быть как горизонтальным, так и вертикальным, если не указаны ограничения в паспорте.

    Трубопровод необходимо перед началом работ промыть. Также, важно оставлять прямые участки трубы до клапана и после, чтобы изгибы не препятствовали изменениям свободного движения теплоносителя.

    При проведении врезки необходимо соблюдать правила установки. Стрелка клапана должна принять направление жидкости в трубопроводе.

    Перечень элементов для монтажа балансировочного клапана с наружной резьбой:

    • труба стояка;
    • фитинги;
    • бочонок – 2 шт.;
    • клапан;
    • патрубок;
    • уплотнитель;

    Пошаговое руководство:

    1. Проверить трубопровод. Монтаж любых приборов на конструкцию допускается только при его удовлетворительном состоянии.
    2. Осмотреть арматуру на предмет целостности. Осуществить контроль соответствия маркировки на корпусе и технических показателей в паспорте.
    3. Удалить заглушки с прибора, если таковые имеются.
    4. Отметить место установки. Прямые отрезки трубопровода должны составлять до прибора – 5 диаметров трубы, после него – 2 диаметра.
    5. Выполнить плашкой или другим оборудованием нарезку резьбы труб. Длина резьбы для соединения с клапаном составляет примерно 7 витков, с бочонком – до 20.
    6. Вкрутить в клапан патрубок, обернув резьбу прядью пакли для уплотнения.
    7. На длинную резьбу трубы накрутить гайку и бочонок.
    8. Другой конец патрубка уплотнить палей и вкрутить в трубопровод.
    9. Все соединения должны быть плотными и надёжными.
    10. Рекомендуется установить на входе в клапан сетчатый фильтр, так как недопустимо попадание мелких частиц в балансировочное устройство.

    Устанавливая автоматическую модель, необходимо выполнить монтаж дополнительного штуцера. При полностью закрытой арматуре он обеспечит начальное заполнение контура теплоносителем.

    Настройка

    Как правило, балансировка происходит на основании расчётных показателей, используемых при составлении проектной документации. Если монтаж осуществляется в действующий трубопровод, необходимо восстановить показатели.

    В этих целях используются приборы измерения, которые отразят перепады давления и скачки температурного режима. С помощью диаграммы настраиваемого клапана и снятых измерений, можно определить количество поворотов рукоятки вентиля для осуществления настройки.

    Вращение рукоятки сопровождается аналогичным движением шпинделя, который приводит процесс регулировки в действие. Без измерений, настройка будет носить условный характер, о точности и эффективности балансировки системы не может быть и речи.

    Предварительная настройка, которая определяет положительный исход последующей регулировке, осуществляется во время монтажа. Подготовительные работы напрямую зависят от типа балансировочной арматуры, поэтому перед установкой нужно ознакомиться с инструкцией прибора.

    Советы

    1. Перед покупкой арматуры, следует изучить технические характеристики и проверить функциональность.
    2. Устанавливая ручной клапан в однотрубную систему отопления, необходимо выбрать место, указанное в проектной документации. Запорный вентиль поставить с противоположной стороны.
    3. Монтаж балансировочной арматуры и регулировку осуществляет специалист.
    4. Место монтажа должно быть доступным.
    5. Корпус клапана в процессе эксплуатации не должен испытывать механических воздействий.
    6. Перед приобретением балансировочного вентиля, необходимо выполнить контрольные замеры давления в системе. Проверить состояние трубопровода. Изношенные или повреждённые участки нужно заменить новыми.У
    7. Система отопления, имеющая длинную инженерную конструкцию, дополняется циркуляционным насосом для принудительного движения теплоносителя.
    8. Среди допустимых вариантов расположения клапанов, считается один точно недопустимый – рукояткой вниз.

    househill.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
