Обзор настенного газового котла Beretta CITY 24 CSI
Газовый двухконтурный отопительный котёл Beretta City 24 CSI создан не только для обогрева домов, но и для организации горячего водоснабжения. Данная модель выполнена по схеме с раздельными теплообменниками и оснащена всем необходимым оборудования для быстрого монтажа и включения. Мощность котла составляет 24 кВт, способ установки – настенный.
Особенности модели:
- Высокий КПД – его показатель составляет 91,8%;
- Возможность работы на природном и сжиженном газе;
- Закрытая камера сгорания;
- Встроенный расширительный бак – 8 литров;
- Встроенный циркуляционный насос;
- Встроенный воздухоотводчик;
- Система модуляции пламени;
- Встроенные системы безопасности;
- Встроенный газовый фильтр;
- Система самодиагностики;
- Подключение внешних управляющих модулей;
- Погодозависимая автоматика;
Для работы котла Beretta City 24 CSI требуется подключение к электрической сети с напряжением 220 Вольт.

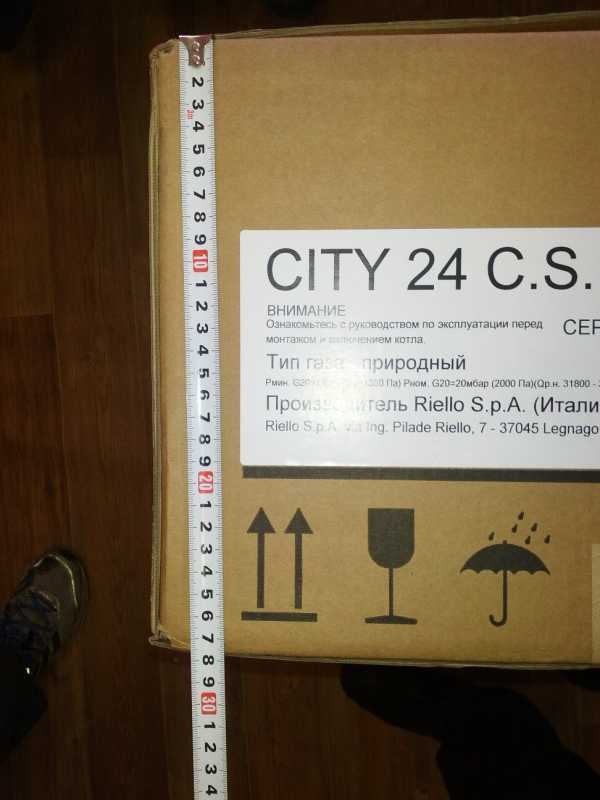

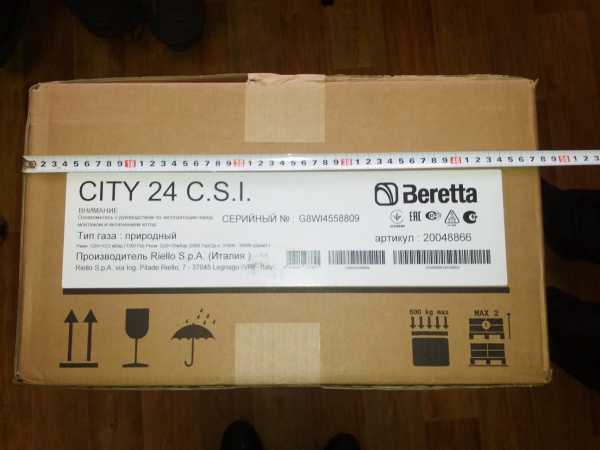

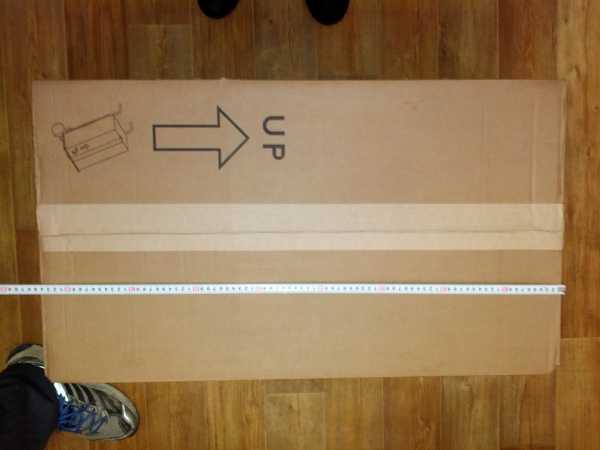

Двухконтурный отопительный котёл Beretta City 24 CSI поставляется в небольшой картонной коробке шириной 48 см, длиной 84 см и глубиной всего 28 см. Можно сразу догадаться, что сам котёл имеет ещё меньше габариты – наверняка внутри имеется дополнительный упаковочный материал.

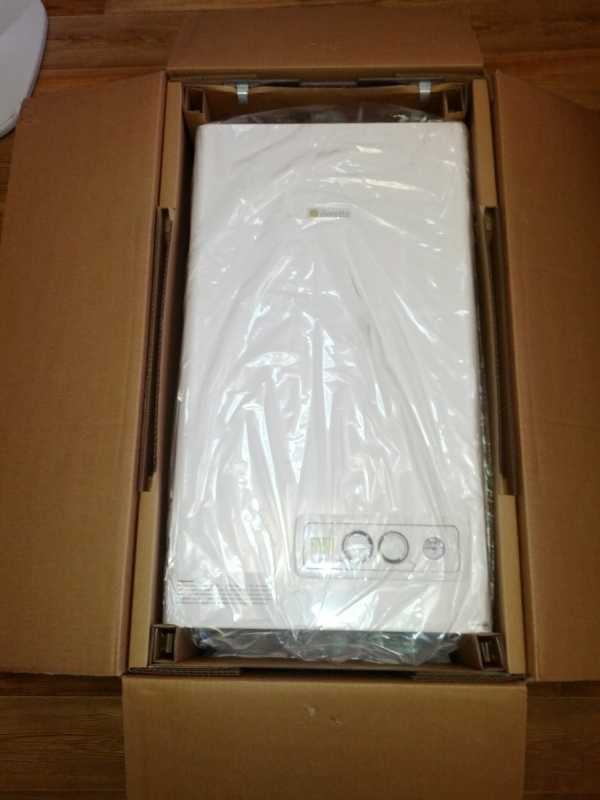

В какой-то степени это верно, так как раскрытая коробка поведала о содержании дополнительного картона. Извлекаем картон, на котором нарисована инструкция по креплению крепёжной планки и подключению труб с газом и водой, и видим сам котёл, завёрнутый в полиэтиленовый пакет.

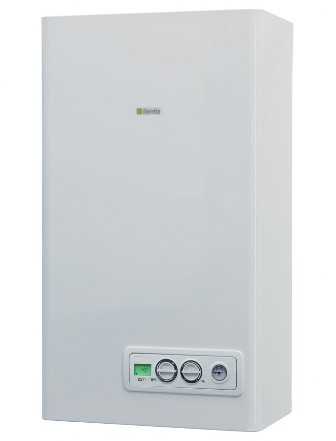

Котёл имеет достаточно строгий вид, контрольного окошка, через которое видно пламя, здесь нет. В нижней правой частик корпуса располагаются немногочисленные элементы управления, небольшой жидкокристаллический дисплей и манометр. В верхней части размещается небольшой логотип производителя – он незаметен и не бросается в глаза. Также в коробке имеется металлическая планка для крепления котла к стене.
Под самим котлом нашёлся пакет с инструкциями и гарантийным талоном.
Извлечённый на свет котёл Beretta City 24 CSI заключён в строгий металлический корпус без излишеств и прочих дизайнерских элементов. Как мы видим, излишеств нет и на панели управления. Зато сразу становится понятно, за что отвечает та или иная ручка. На передней панели мы видим и небольшое предупреждение, сообщающее о том, что перед монтажом и последующей эксплуатацией следует внимательно ознакомиться с прилагаемым руководством.
Заглянув в нижнюю часть котла Beretta City 24 CSI, мы увидим входы и выходы контура ГВС, прямой и обратный трубопроводы отопительного контура, а также кран для заполнения котла. Здесь же видны предохранительный клапан, кран слива и вывод для подключения к газовой магистрали. С завода всё это закрыто пластиковыми колпачками. Также в нижней части располагается наклейка с характеристиками оборудования – на ней указывается мощность оборудования, максимальная температура в контурах, давление воды в контурах, данные о давлении газа, а также требуемое напряжение питания и потребляемая мощность.
Выкручиваем два небольших самореза и снимаем переднюю металлическую крышку.
Панель управления остаётся на самом котле, к крышке она не прикреплена. Но внутри имеются графические указания, с помощью которых панель управления может быть отброшена вперёд для осмотра внутренностей.
С правого бока мы можем увидеть входные и выходные трубки, идущие к теплообменнику контура горячего водоснабжения.
На задней стенке котла закреплён поблёскивающий теплообменник ГВС. Чуть выше виден расширительный бачок – для того чтобы сделать котёл Beretta City 24 CSI более тонким (мы помним, что глубина коробки составляла всего 28 см), производитель разместил бак с того же правого бока, а не сзади. На самом баке висит наклейка, рассказывающая о его предельных характеристиках, вместительности и стране происхождения (Италия).

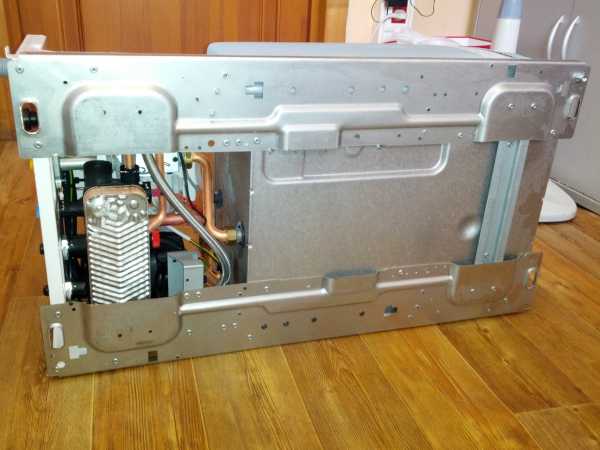

Взглянув на настенный котёл Beretta City 24 CSI сзади, мы увидим множество алюминиевых клёпок, теплообменник контура ГВС из нержавеющей стали, медные трубки и корпус закрытой камеры сгорания. Если заглянуть в котёл с левого бока, то здесь будет виден циркуляционный насос и медные трубки, ведущие к теплообменнику контура отопления.

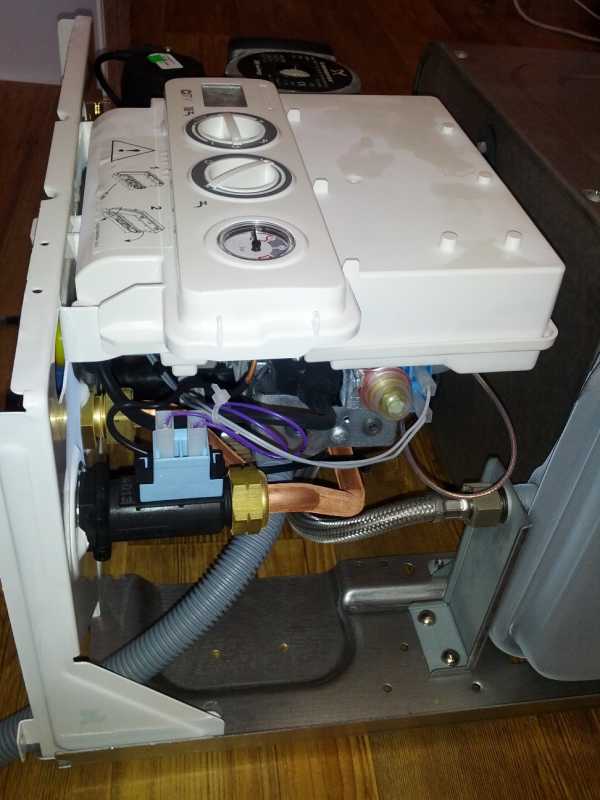

Далее откручиваем крепёжный винт и отбрасываем панель управления вперёд, чтобы можно было разглядеть внутреннюю начинку котла.
С правой стороны располагаются датчик потока с фиолетовыми проводами, а также газовый клапан с датчиком NTC – на нём указаны его характеристики.
С левой стороны видны циркуляционный насос Grundfos и трёхходовой клапан.

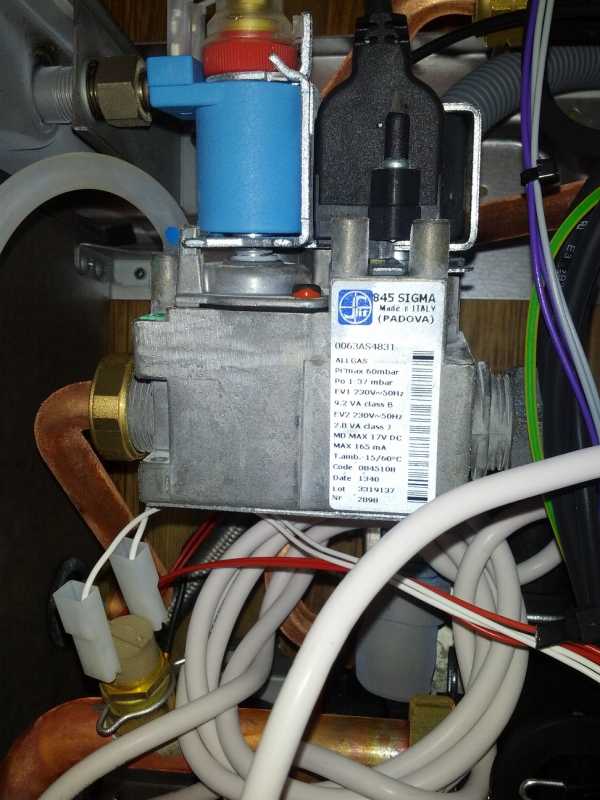

Чуть правее клапана находится сливной клапан, а если поднять глаза вверх и влево от насоса, то мы найдём гидравлический прессостат, подключённый белыми проводами. За самим насосом располагается автовоздушник.
Снимаем защитный металлический кожух и видим верхнюю часть двухконтурного котла Beretta City 24 CSI – перед нами видны датчик контура отопления, вентилятор с трубкой для замера разрежения, предельный термостат и медные трубки теплообменника отопительного контура. Соединительные провода датчиков облачены в красную изоляцию.
Если опустить взор ниже крышки камеры сгорания, то мы увидим часть горелки и электрод электрического розжига. Заглянув в правую верхнюю часть, между фланцем для удаления дымовых газов и расширительным баком, виден прессостат дымоудаления. Если вернуться и взглянуть на двигатель вентилятора, мы обнаружим, что он сделан в Польше – мощность двигателя составляет 35 Ватт.
Если снять верхнюю крышку камеры сгорания, то внутри мы обнаружим слои изоляции, теплообменник, горелку и запальный электрод. Несмотря на серебристый внешний вид, теплообменник выполнен из меди, а вот вторичный теплообменник, отвечающий за подготовку горячей воды, сделан из нержавеющей стали.
В верхней части котла располагаются фланец для подключения коаксиального дымохода и два закрытых крышками отверстия для работы котла с разделительной системой дымоудаления – для удаления крышек нужно выкрутить винты.
Электроника котла двухконтурного котла Beretta City 24 CSI располагается в пластиковом отсеке с панелью управления – отсюда к датчикам и модулям направляются многочисленные провода. При необходимости, плата может быть полностью извлечена для ремонта или очистки от накопившейся пыли. К ней подключаются:
- Комнатный регулятор температуры;
- Датчик уличной температуры;
- Пульт дистанционного управления;
- Электронные компоненты котла и датчики.
Также на плате располагаются перемычки для переключения типа газа, для обнуления таймера, для подключения бойлера, а также для снятия ограничения нагрева воды в контуре ГВС. Для доступа к плате необходимо снять пластиковую крышку с модуля управления.
Перед подключение котла к газовой магистрали, отопительной системе и водопроводу следует внимательно ознакомиться с инструкцией по эксплуатации, прилагаемой в комплекте. Она достаточно подробная, чтобы не наделать ошибок. Разоюраться с органами управления не составит особого труда – первая ручка отвечает за включение котла и сброс аварийных сигналов. Она же отвечает за регулировку температуры в контуре отопления. Вторая ручка отвечает за работу контура ГВС. Прочие параметры и уведомления выводятся на небольшой жидкокристаллический дисплей – на нём отображаются температура в обоих контурах, уведомления об ошибках и работе котла в тех или иных режимах.
www.teplodvor.ru
Тип отопительного котла | газовый |
Число контуров | двухконтурный |
Минимальная мощность обогрева | 10.4 кВт |
Максимальная мощность обогрева | 26.7 кВт |
КПД | 89.6 % |
Способ установки | настенный |
Тип горелки | газовая |
Камера сгорания | открытая |
Энергонезависимый | Нет |
Автоподжиг | Есть |
Модуляция пламени | Есть |
Бункер в комплекте | Нет |
Встроенный бойлер | Нет |
Подключение теплого пола | Нет |
Нагнетательный вентилятор | Нет |
Вытяжной вентилятор | Нет |
Производительность горячей воды при t 25°C | |
Минимальная температура в контуре ГВС | 37 °С |
Циркуляционный насос | Есть |
Максимальная температура в контуре ГВС | 60 °С |
Производительность горячей воды при t 30°C | 11.4 л/мин |
Битермический теплообменник | Нет |
Максимальное давление в контуре отопления | 3 бар |
Производительность горячей воды при t 35°C | 9.7 л/мин |
Максимальное давление в контуре ГВС | 6 бар |
Максимальная температура горячей воды | 80 °С |
Номинальное давление природного газа (мин.) | 13.5 мБар |
Допустимое давление сжиженного газа | 37 мБар |
Тип газового котла | конвекционный |
Минимальная температура горячей воды | 40 °С |
Емкость расширительного бака | 8 л |
Напряжение сети | однофазное |
Варочная панель | Нет |
Номинальное давление газа на входе | 20 мБар |
Расширительный бак | Есть |
Природный газ | Есть |
Основное топливо | природный газ |
Сжиженный газ | Есть |
Расход природного газа | 2.82 куб. м/час |
Расход сжиженного газа | 2.1 кг/ч |
Управление системой солнечных коллекторов | Нет |
Дисплей | Есть |
Индикация включения | Есть |
Датчик уличной температуры | Нет |
Программатор | Нет |
Манометр | Есть |
Термометр | Есть |
Автодиагностика | Есть |
Пульт ДУ | Нет |
Индикация нагрева | Есть |
Управление | электронное |
Разъем для подключения внешнего управления | Есть |
Комнатный термостат | Нет |
naobzorah.ru
Котел Беретта Сити – конвекционный отопительный аппарат
Конвекционный отопительный котел Beretta City 24 RSI представляет собой настенный агрегат закрытого типа, который предназначен для обогрева жилых помещений. Подробнее изучая эту модель, вы сможете убедиться в том, что итальянские инженеры действительно могут многое в вопросах теплоснабжения. Рассмотрим же детальнее одну из самых популярных разработок, выведенных на рынок компанией Beretta.
Модель Сити оснащена турбированным дымоходом и электронной системой розжига. Это делает технику подходящим вариантом для установки в жилых домах и квартирах. Номинальная мощность котла Беретта Сити составляет 25.8 кВт. Этого показателя достаточно для обогрева больших помещений площадью до 250 квадратных метров. При КПД в 92.8% это оборудование способно демонстрировать чудеса производительности. У пользователя есть возможность отрегулировать температуру теплоносителя в достаточно широком диапазоне – от 40 до 80 градусов Цельсия.
Котел Беретта Сити может похвастаться стабильной работой и неприхотливостью в эксплуатации. 8-литровый расширительный бак, предусмотренный в агрегате, легко справиться с увеличением объема теплоносителя в системе. Давление в нем составляет 1 бар.
Покупатели, отдавшие предпочтение этой модели, отмечают то, что техника способна функционировать в весьма непростых условиях и при высоких нагрузках без каких-либо проблем. Пожалуй, продукт итальянской инженерной мысли от компании Beretta вполне способен конкурировать по параметру надежности с немецкими и шведскими агрегатами, имеющими соответствующую репутацию.
Аппарат имеет весьма скромные размеры, за что его так любят покупатели в Европе, очень щепетильно относящиеся к использованию ограниченного жилого пространства. Габариты составляют всего 715х405х248 миллиметров. При этом вес котла Beretta City 24 RSI также небольшой – всего 31 кг. Разумеется, все это делает установку максимально простой.
Среди очевидных преимуществ этого аппарата отметим следующие наиболее важные:
- Наличие жидкокристаллического дисплея на панели управления;
- Встроенная модуляционная горелка, позволяющая плавно регулировать работу агрегата;
- Ионизационный контроль пламени горелки;
- Антифриз-система, позволяющая эксплуатировать итальянскую технику не только в солнечном Палермо, но и в заснеженной Сибири;
- Опциональная агрегация с пультом ДУ;
- Встроенная система диагностики неисправности с последующим выводом информации на дисплей;
- Котлы Beretta City 24 RSI могут функционировать не только на магистральном, но также на сжиженном газе.
Выводы
Так имеет ли смысл, всё-таки, приобретать итальянский водонагревательный котел, который стоит гораздо дороже отечественных и некоторых азиатских аналогов? Ответ на вопрос зависит исключительно от того, насколько важны для потенциального покупателя такие параметры, как удобство, безопасность и экономичность. Агрегат Beretta City 24 RSI практически не нуждается во вмешательстве в свою работу пользователей.
Он имеет современные системы безопасности и потребляет минимум топлива при высокой производительности. Если вам такое оборудование по душе, и вы готовы переплатить за технологические новинки и «дружелюбный» минималистический дизайн – можете смело рассматривать модель Сити в качестве возможных «кандидатов» на приобретение.
Советуем также почитать:
prostokotel.ru
Настенный газовый котел Беретта Сити
___________________________________________________________________________
Настенный газовый котел Beretta City 24 CSI — это агрегат ,который предназначен для отопления и производства горячей воды хозяйственно-бытового назначения.
По способу дымоудаления и воздухазабора котлы серии CITY разделяются на котлы с естественным дымоудалением (СITY CAI) и котлы с принудительным дымоудалением и воздухозабором (CITY CSI).
Основные технические характеристики котлов Беретта Сити
– Плавная регулировка мощности в режиме отопления и производства горячей воды.
– Функция автоматической регулировки температуры теплоносителя в системе отопления (при установке регулятора комнатной температуры).
– Плавный электророзжиг с функцией контроля наличия пламени.
– Регулятор температуры воды в системе отопления.
– Регулятор температуры горячей воды.
– Летний и зимний режимы работы.
– Раздельные теплообменники для контура отопления и ГВС.
– Расширительный бак для системы отопления объемом 8 литров.
– Кран подпитки системы отопления.
– Манометр для контроля давления воды в системе отопления.
– Возможность подключения регулятора комнатной температуры и недельного хронотермостата.
– Функция антиблокировки циркуляционного насоса.
– Функция защиты от замерзания котла.
– Контроль падения давления в системе отопления.
– Функция защиты от перегрева теплоносителя.
– Защита при неисправности системы дымоудаления (для CITY CAI).
– Функция контроля за работой вентилятора (для CITY CSI).
– Предохранительный клапан системы отопления.
– Функция самодиагностики.
– Возможность работы на сжиженном газе.

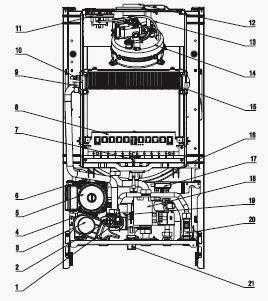

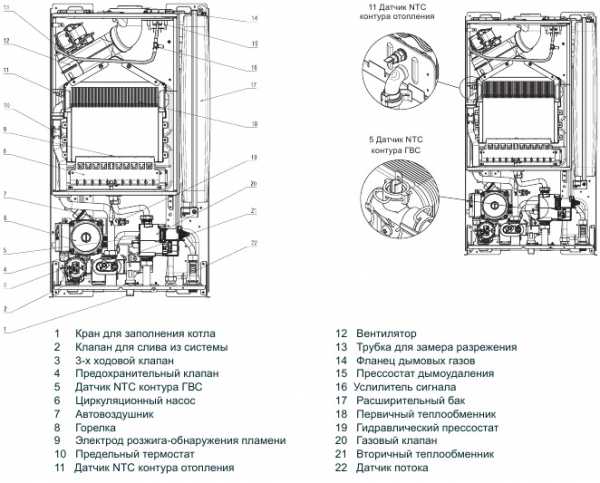

Рис.1. Рабочие элементы настенных котлов Beretta City 24 CSI
1 – Гидравлический прессостат, 2 – Клапан для слива воды из котла, 3 – Сервопривод трехходового клапана, 4 – Предохранительный клапан, 5 – Циркуляционный насос, 6 – Автовоздушник, 7 – Электрод розжига и обнаружения пламени, 8 – Горелка, 9 – Предельный термостат, 10 – Датчик NTC первичного контура, 11 – Прессостат дымовых газов, 12 – Фланец дымовых газов (для модели С.S.I.), 13 – Штуцер прессостата дымоудаления, 14 – Вентилятор, 15 – Первичный теплообменник, 16 – Расширительный бак, 17 – Трансформатор розжига, 18 – Газовый клапан, 19 – Теплообменник ГВС, 20 – Реле протока, 21 – Кран подпитки, 22 – Датчик NTC ГВС, 23 – Световой индикатор состояния котла, 25 – Регулятор температуры в системе отопления, 26 – Переключатель режимов работы, 27 – Регулятор температуры в системе ГВС

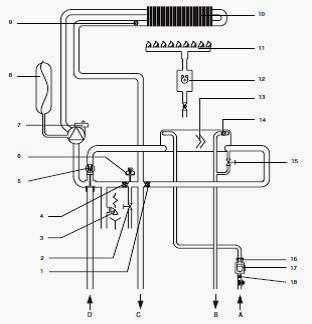

Рис.2. Схема гидравлики котла Беретта Сити
A – Вход холодной воды, B – Выход горячей воды, C – Подача в систему отопления, D – Обратка из системы отопления, 1 – Обратный клапан, 2 – Клапан слива воды из котла, 3 – Предохранительный клапан, 4 – Клапан байпас, 5 – Трехходовой клапан, 6 – Гидравлический прессостат, 7 – Циркуляционный насос, 8 – Расширительный бак, 9 – Датчик NTC отопления, 10 – Первичный теплообменник, 11 – Горелка, 12 – Газовый клапан, 13 – Тепообменник ГВС, 14 – Датчик NTC ГВС, 15 – Кран подпитки, 16 – Ограничитель протока, 17 – Датчик протока, 18 – Фильтр
Рабочие характеристики
Минимальная полезная мощность – 7.5 кВт
Максимальная полезная мощность – 23.9 кВт
КПД – 91.8 %
Максимальный расход природного газа – 2.73 м3/час
Максимальный расход сжиженного газа – 2 кг/час
Емкость расширительного бака – 8.00 л
Напряжение сети – 220 В.
Потребляемая мощность – 115.0 Вт
Уровень шума – 24 Дб
Параметры отопления
Теплообменник
– раздельный – первичный
– медный – вторичный нержавеющая сталь
Максимальное давление в системе – 3.0 бар
Циркуляционный насос – Grundfos
Отапливаемая площадь до 240 м2
Отапливаемый объем до 672 м3
Минимальная t системы отопления – 40.0 C
Максимальная t системы отопления – 80.0 C
ГВС
Минимальная температура горячей воды – 0 C
Максимальная температура горячей воды – 0 C
Производительность ГВС (t=25C) – 11.0 л
Режим “Лето” – есть
Другие характеристики
Габариты (ВхШхГ) 715х405х248
Вес – 31.00 кг
Подача воды в систему – 1/2″ (Ø 15)
Выход горячей воды – 1/2″ (Ø 15)
Подача в систему отопления – 3/4″ (Ø 20)
Возврат из системы отопления – 3/4″ (Ø 20)
Подача газа – 3/4″ (Ø 20)
