SALUS ST 620 RF. Беспроводной программируемый термостат для котла
Хотите сэкономить до 30% в межсезонье на обогреве дома? Добро пожаловать под cutКомнатный термостат для котла — это такой прибор, который управляет нагревом в зависимости от температуры в помещении, а не от температуры нагреваемого объекта (как, например, термостаты для пола). Программируемый термостат — позволяет устанавливать температуру в доме в зависимости от времени суток, дня недели. Беспроводной — это когда не нужно тянуть провода из подвала, где чаще всего установлен котел, в жилую комнату.
Итак, почему экономия? А потому, что в большинстве котлов есть только ручка регулирования температуры теплоносителя. И все. Т.е. задав температуру теплоносителя в системе отопления, например, 50°C получим температуру в помещении 24°C (подбирается опытным путем), да и то, смотря какая температура на улице. А если потеплеет и дом перестанет остывать, то придется бежать в подвал и убавлять мощность т.к. лишний градус в помещении — это не комфортно а главное дорого. И наоборот — за окном похолодало, стены быстрее остывают, опять бежать в подвал, «добавлять градус». При всём при этом, котел работает в режиме постоянного включения/выключения (что не совсем хорошо), поддерживая температуру теплоносителя (а не в помещении), и делает он это часто, так как теплоноситель в системе остывает гораздо быстрее, чем воздух в помещение.
Осенью/весной, когда погода в течение недели может резко меняться, нагрев помещения на лишний 1°C ведет к лишнему перерасходу газа (у меня получилось 1°C ~ 1 час работы на полную мощность, а это 2.7 кубометра газа ). Комнатный же термостат, при достижении заданной температуры в помещении, останавливает нагрев полностью и ждет когда она упадет (на 0.5°C ), а затем включает его снова. При этом максимальный КПД котла возможен только на максимальной мощности. Т.е. чем выше температура в трубах — тем больше отдачи мы получаем с каждого оплаченного кубометра газа. Вот.
Почему не Wi-Fi? Да, думал купить Nest, Honeywell, да и тот-же Salus i500. Но есть одна маленькая особенность. Wi-Fi там нужен им только для того чтобы термостат подключался к интернету, «залогинился» на сервере производителя, на котором пользователь через «веб-интерфейс» или «мобильное» приложение будет задавать параметры и наблюдать красивые графики экономии денег. Не нашел ни одного, которым можно было бы управлять, подключившись напрямую по IP-адресу (как я например это делаю со спутниковым ресивером, телевизором, маршрутизатором, NAS-ом и женой). Всем подавай интернет. А если буржуи отключат нас от своего интернета, а если пьяный тракторист кабель телефонный порвет, а если деньги забыл «положить», а если хакеры сервер «уложат» или аккаунт мой взломают и «зажарят» за мои-же деньги. Слишком много «если» за лишних 50$-150$, единственный приемлемый вариант — сделать самому на Spark Core, но это в планах.
Почему беспроводной SALUS ST 620 RF? Ну, ремонт у меня почти завершен и лишние провода по стенке были бы не совсем уместны. Это модель для Европы, а для наших котлов не нужны, как в Америке 24в (и заморочки с блоком питания 220/24 и реле), достаточно NC (Normally Closed) клеммы.

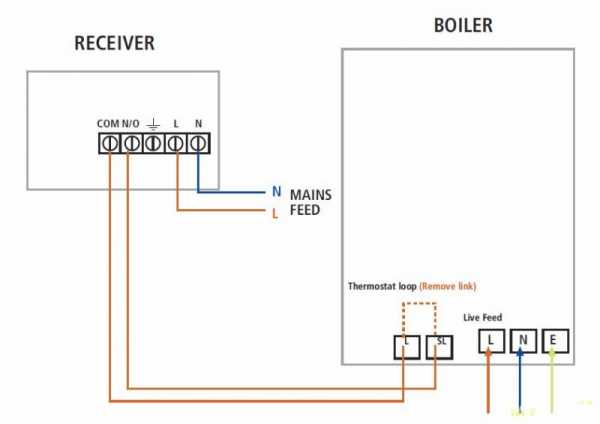

Картинка из англоязычной инструкции, т.к. в русскоязычной она «съехала» и 2-х проводов просто не видно.
Да и на местном рынке в основном Salus да Auraton, цена правда кусается — от €105 в Белоруссии до € 160 в России.
Итак, что приехало
Изящная «пупырка» от лучших английских производителей

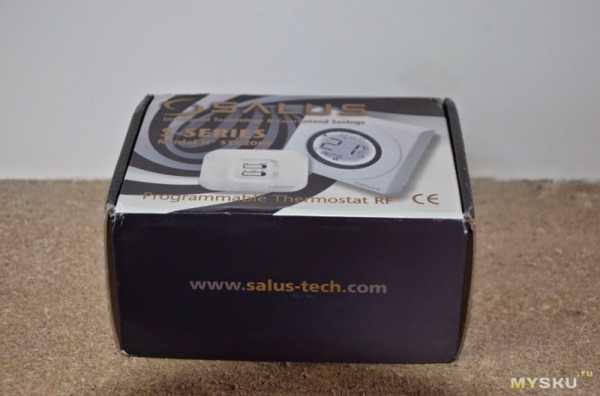

Слегка помятые углы коробки из достаточно плотного картона.

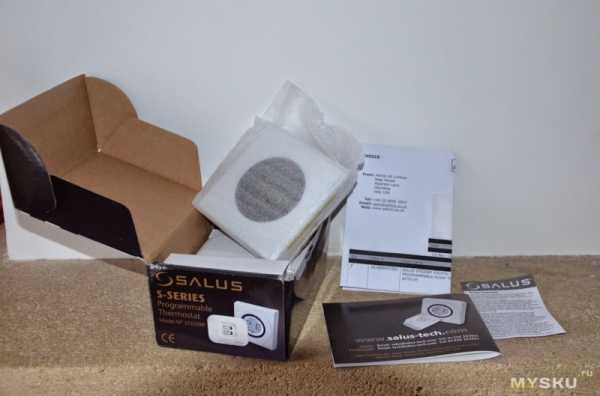

Внутри все целехонько
Описание
- работает по принципу «одно касание», управление осуществляется при помощи СЕНСОРНОГО КОЛЬЦА, есть функция блокировки сенсорного кольца;
- в модели предусмотрено 6 заводских программ + 3 программы индивидуальной настройки; программирование осуществляется по принципу 5+2 дней, выходной день, по дням недели, индивидуально на каждый день недели; 6 настроек времени/температуры в сутки;
- модель создана для работы без напряжения, беспотенциальный тип реле;
- контролирует систему обогревания за счет изменения температуры и времени;
- предусмотрена опция «защита от замерзания»;
- ЖКД с подсветкой; на ЖКД отображаются настройки: день, время, значение температуры, меню, номер активной программы, режимы работы, заряд батареи;
- RCC –радио контролируемые часы –время и дата автоматически обновляются каждый день, в соответствии с запрограммируемыми настройками;
- опция ручной настройки времени, даты, температуры;
- модель состоит из программатора и приемника, которые связаны между собой при помощи радиочастотного сигнала RF; уникальные коды адреса радиочастотного сигнала RF
- работает на частоте 868Мгц, четкий стабильный сигнал, система FSC и MGC гарантируют неповторимость кодирования сигнала
- модель ST620RF может работать в автоматическом, ручном, безопасном режимах;
ТТХ:
- Температура окружающей среды: 0°C-45°C
- Диапазон регулирования температуры: 5°C -35°C
- Гистерезис: 0,5°C
- Напряжение: 230V/50Hz/2АА батарейки
- Макс. коммутируемый ток: 16 (5) A
- Уровень защиты: IP=30
- Рабочая радио частота: 868 MHz
- Максимально работает на расстоянии: 100м (открытое пространство), 30 м (внутри помещения)
Расчлененка

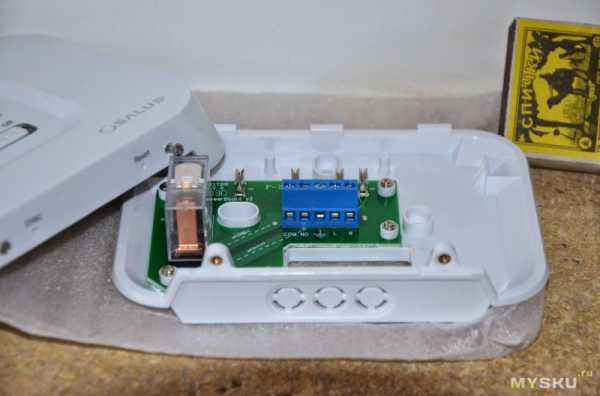

Приемник. Подключается непосредственно к котлу (схема в начале) проводами.

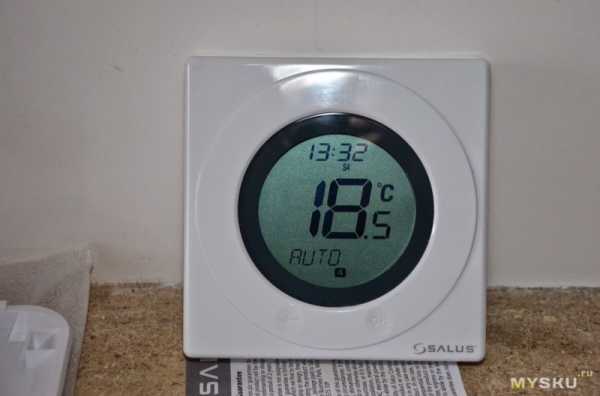

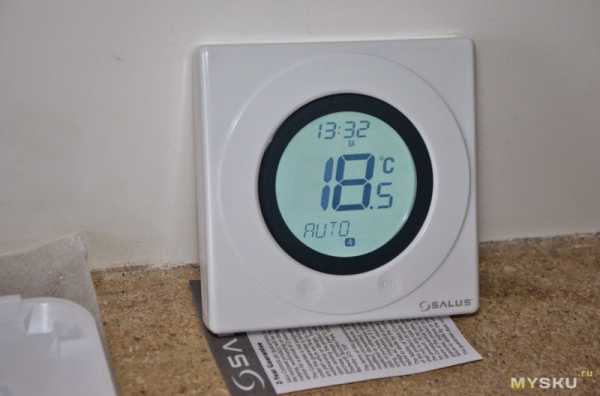

Передатчик (он же программатор). Вешается в отапливаемом помещении. Имеет на борту датчик температуры и модуль MSF 60 KHz, для корректировки времени по Гринвичу (вверху, обмотана медной проволокой).
Подсветка:
Монтажные работы:

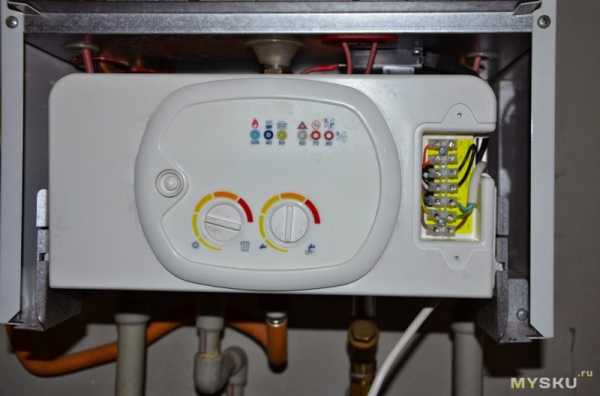

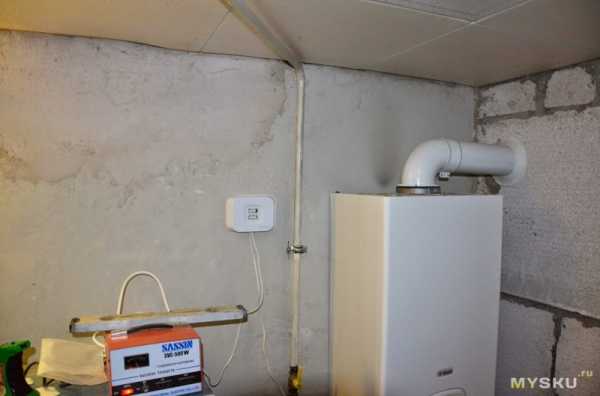

Снимаем переднюю панель котла (у меня Альфакалор производства РБ, а точнее честно стыреный у итальянцев)
Вот эта перемычка черного цвета, благодаря которой котел работает сутки напролет, с периодическими остановками, нагревая теплоноситель до заданной температуры.

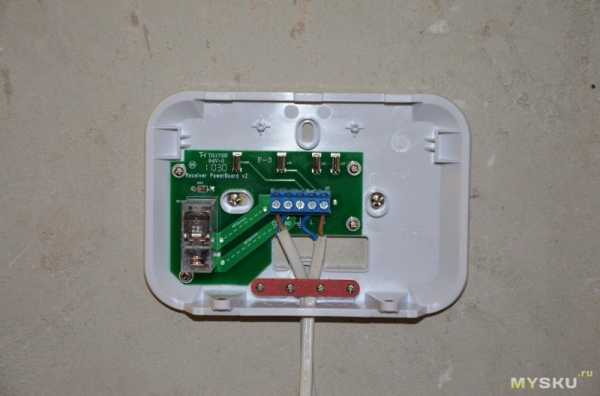

Вместо нее цепляем 2-х проводной кабель,
второй конец которого подключаем к контактам COM и NC. На L и N подаем 220V и 0 соответственно.
На передней панели 2 переключателя. С помощью верхнего можно установить «ручной» режим, если с передатчиком что-то случилось (сгорел, сломался, сели батарейки), и тогда реле, будет работать в одном из терх режимов, заданных нижним переключателем:On (Normally Closed — котел «молотит» постоянно), Off (Nomally Open — цепь разорвана, котел не работает), Cycle (4 минуты «замкнуто», 11 минут «разомкнуто»).
Возвращаем переднюю панель котла на место и поворачиваем регулятор температуры теплоносителя так, чтобы грело до 75°С-80°С.
Жмем скрепкой кнопку SYNC в «приемнике», предварительно выбрав на «передатчике» режим синхронизации, и идем вешать последний на стенку чтобы было красиво.

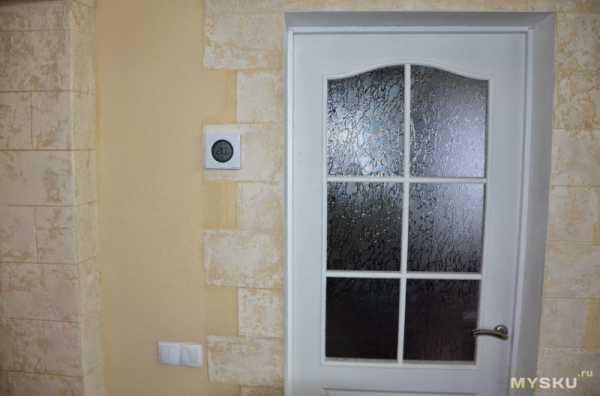

Интерьер. Эстетика.
Вешать вдали отопительных приборов, печей, каминов, и пр. что может повлиять на показания встроенного датчика температуры.
Справа — кнопка блокировки от детей, если дотянутся.
Принцип работы:
Режимы:
1. 7 дней (т.е. разные настройки для каждого дня). Для удобства есть функция копирования настроек на следующий день
2. 5+2 (пн-пт, сб-вс)

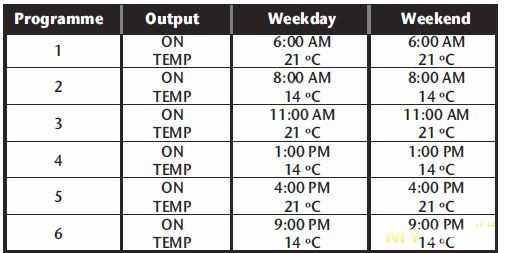

по 6 программ (настроек) для каждого, по умолчанию так:
Т.е. в 6 утра термостат дает команду котлу начать нагрев воды до 75°С, пока температура в помещении не достигнет 21°С, или не наступит 08:00 (т.к. система отопления инертна неизвестно что наступит раньше).
В 08:00 термостат «разорвет» цепь, нагрев и насос отключатся, и включатся снова в 11:00 и так далее, 6 программ на сутки…
Поскольку у меня чугунные батареи, скорость нагрева помещения не превысила 1°С, остывает чуть медленнее, я задал следующий режим — ночью 17°С, утром 20°С, днем 17°С, вечером 21°С. На выходные сместил время с учетом того что народу больше, и спят подольшепьяные.
Особенность.
В настройках есть режим ШИМ (широтно-импульсная модуляция). Но это для электрического теплого пола, как я догадываюсь.
Приятно было узнать, что в данной модели есть такая полезная вещь, как корректировка времени. Это как у CASIO — waveceptor, Atomic clock по-нашему. Предварительное знакомство и проверка работоспособности происходили в квартире панельного дома, сигнал точного времени был «пойман» только ночью, когда «передатчик/программатор» лежал на подоконнике. Время синхронизировалось по Гринвичу, т.е. часы отстали на 3 часа. В центре комнаты сигнал не принимался. «Вот и ладушки», подумал я, в центре помещения не ловит и не надо, зачем мне по Гринвичу, если часовой пояс я настроить не могу. Но в кирпичном доме сигнал точного времени радиостанции Хиллмортон, что возле города Рагби, принимался везде — и в центре комнат и даже в гараже. Никуда от него не скрыться. Тут уж надо или крестик снять, функцию эту отключить, или трусы надеть прошивку сменить.
Но саппорт salus-tech.co.uk меня жестоко обломал — на e-mail любезно ответили, что данная функция не отключается и +3 часа сделать невозможно.
Я составил табличку на основании предустановленной по умолчанию (см выше), и просто добавил колонку «время -3» и отнял по 3 часа, для удобства программирования.
Есть модели по-проще,
ST320RF — программа на сутки, т.е. каждый день одно и то же.
ST620 — проводной
ST620WBC — беспроводной, приемник втыкается в родной разъем котлов BAXI
Видео работы (не мое)
Итоги:
“+” Не нужно тащить провода, портить интерьер
“+” Сенсорное управление
“+” Синхронизация времени работает до 30° восточной долготы 50° северной широты.
“+” Экономия денег. У меня получилось пока оптимизировать температуру в течение суток. При одинаковом расходе газа (как до установки термостата), я теперь зимой по утрам не мерзну.
“+” Дешевле чем «у нас»
“-” Нет настройки часовых поясов. Нет функции отключения «синхронизации времени».
По традиции
mysku.ru
SalusControl — Термостаты для умного дома
Комнатный термостат является обязательным элементом в системе «умного» дома и предназначен для поддержания заданной температуры в помещении. Под торговой маркой SALUS выпускается большое разнообразие моделей проводного и беспроводного типа. Это позволяет выбрать комнатный термостат с учетом особенностей обустройства дома, использования автоматических систем «умного» дома и т.д.
SALUS – комнатный термостат в разных вариантах.
Комнатные термостаты торговой марки SALUS – это большое разнообразие моделей, отличающихся своими техническими характеристиками, что дает возможность подобрать модель при определенных условиях автоматизации системы отопления в доме. На выбор предоставляются как проводные, так и беспроводные модели. И каждый из них имеет свои отличительные стороны.
Проводной комнатный термостат характеризуется кабельным типом соединения. Он предназначен для управления температурным режимом в любом помещении, не программируется и управляется вручную при помощи рукоятки. Выбор желаемого температурного режима определяется наличием температурной шкалы на лицевой стороне устройства.
Намного технологичнее и функциональнее программируемые комнатные термостаты, работающие на основе радиосигнала. Их отличительная особенность – это возможность программирования на неделю, несколько дней или ежедневно с изменением температуры в течение дня до пяти раз в зависимости от модели. Такой программируемый термостат самостоятельно регулирует температуру помещения, без вмешательства человека, создавая тем самым самые комфортные условия в том или ином помещение.
Удобен он и тем, что оснащается дисплеем с подсветкой, на котором отражается информация о включенном температурном режиме. Все настройки в нем сохраняются при кратковременном отключении электропитания за счет встроенной памяти.
Выбираем комнатный термостат SALUS для технологичного оснащения дома.
Комнатный термостат SALUS – это выгодное решение для любого дома. При помощи него будет поддерживаться необходимая температура в том или ином помещении, без необходимости ручного ее регулирования, например, вентилями на радиаторах отопления. Простое управление, возможность программирования, простота монтажа, управление на расстоянии посредством интернет связи – все это характерно для тех или иных моделей комнатных термостатов торговой марки SALUS.
www.saluscontrol.ru
SALUS ST 620 RF. Беспроводной программируемый термостат для котла
Хотите сэкономить до 30% в межсезонье на обогреве дома? Добро пожаловать под cutКомнатный термостат для котла — это такой прибор, который управляет нагревом в зависимости от температуры в помещении, а не от температуры нагреваемого объекта (как, например, термостаты для пола). Программируемый термостат — позволяет устанавливать температуру в доме в зависимости от времени суток, дня недели. Беспроводной — это когда не нужно тянуть провода из подвала, где чаще всего установлен котел, в жилую комнату.
Итак, почему экономия? А потому, что в большинстве котлов есть только ручка регулирования температуры теплоносителя. И все. Т.е. задав температуру теплоносителя в системе отопления, например, 50°C получим температуру в помещении 24°C (подбирается опытным путем), да и то, смотря какая температура на улице. А если потеплеет и дом перестанет остывать, то придется бежать в подвал и убавлять мощность т.к. лишний градус в помещении — это не комфортно а главное дорого. И наоборот — за окном похолодало, стены быстрее остывают, опять бежать в подвал, «добавлять градус». При всём при этом, котел работает в режиме постоянного включения/выключения (что не совсем хорошо), поддерживая температуру теплоносителя (а не в помещении), и делает он это часто, так как теплоноситель в системе остывает гораздо быстрее, чем воздух в помещение.
Осенью/весной, когда погода в течение недели может резко меняться, нагрев помещения на лишний 1°C ведет к лишнему перерасходу газа (у меня получилось 1°C ~ 1 час работы на полную мощность, а это 2.7 кубометра газа ). Комнатный же термостат, при достижении заданной температуры в помещении, останавливает нагрев полностью и ждет когда она упадет (на 0.5°C ), а затем включает его снова. При этом максимальный КПД котла возможен только на максимальной мощности. Т.е. чем выше температура в трубах — тем больше отдачи мы получаем с каждого оплаченного кубометра газа. Вот.
Почему не Wi-Fi? Да, думал купить Nest, Honeywell, да и тот-же Salus i500. Но есть одна маленькая особенность. Wi-Fi там нужен им только для того чтобы термостат подключался к интернету, «залогинился» на сервере производителя, на котором пользо
mysku.me
Главная страница сайта | Salus Controls
Новости
Восстановительные работы
15 мая
Всеми устройствами уже можно управлять через сайты Салус, работы над восстановлением приложения ведутся…
Подробнее…
С Днем знаний!
01 сентября
1 сентября – это отличный повод не останавливаться в совершенствовании своих знаний и умений!
Подробнее…
С Днем победы!
05 мая
Поздравляем Вас со скорбным и одновременно светлым праздником, значение которого мы всегда будем помнить!
Подробнее…
Популярные товары
Главным достоинством серии «iT600» является полностью беспроводная система контроля в режиме реальном времени через интернет сервис. iT 500 — великолепный современный интернет термостат, которым можно управлять через Ваш персональный компьютер или смартфон. Электропривод и моторные клапаны для зонального управления контурами системы. Терморегулятор для управления системой напольного, радиаторного и конвекционного отопления.Внедрения
Всего продукция Salus Controls установлена на 1 351 объекте в России и
3 371 в Европе.
www.salus-controls.ru
SalusControl — Термостаты для умного дома
SALUS – это высококачественное инженерное оборудование, предназначенное для обеспечения максимального комфортного микроклимата в доме или любом помещении промышленного назначения. Компания «SALUS CONTROLS» предлагает инновационные технологии систем управления любым видом отопления, что позволяет не только регулировать температуру в помещениях без участия человека, но и снизить энергозатраты, необходимые для отопления дома до 30%.
Компания «SALUS CONTROLS» на страже оптимально комфортного микроклимата в вашем доме.
«SALUS CONTROLS» предлагает широкий ассортимент инженерного оборудования для обеспечения контроля систем отопления, а также новые подходы и технологии его применения в частных строениях и на промышленных объектах. Под торговой маркой SALUS выпускаются терморегуляторы для систем напольного отопления, конвекторных или радиаторных систем отопления, а также дополнительные комплектующие для установки оборудования.
Термостаты SALUS – это функциональность и простота по приемлемой цене, это безупречное качество и технологичность. Все термостаты изготовлены с учетом использования новейших инженерных технологий с учетом удобного программирования, современного дизайна и использования высококачественных материалов.
Термостаты SALUS отлично подходят для разных систем отопления с дизельным, электрическим, пеллетным или газовым нагревом. Их можно использовать в системах водяного или электрического теплого пола. И в зависимости от модельного ряда данное оборудование может работать от стандартной сети электропитания или в автономном режиме при использовании батареек или аккумуляторов. Большой диапазон рабочих температур от -10 и до +60 градусов и высокая точность контроля к заданным параметрам – еще одно яркое достоинство каждой модели SALUS.
Разные серии терморегуляторов SALUS высокого качества.
Под торговой маркой SALUS выпускаются разные серии терморегуляторов, среди которых стоит выделить терморегуляторы “S-Line”, “iT500”, “iT600”, “Standard”, “Expert”, “Expert NSB” . Каждая серия терморегуляторов отличается техническими параметрами и максимально подходящей сферой использования. Это дает возможность подобрать модели как для небольшого частного дома, коттеджа или промышленного объекта с учетом необходимых настроек.
www.saluscontrol.ru
Терморегуляторы SALUS – управление теплом! ООО “ХитКонтролс”
ООО “ХитКонтролс” – официальный дистрибьютор продукции SALUS на территории Российской Федерации – приглашает к сотрудничеству торговые, строительные и монтажные организации.
Для наших дилеров у нас предусмотрены специальные условия сотрудничества и скидки, проводится обучение монтажников и продавцов, существует программа постоянной технической поддержки.
Частных застройщиков и розничных покупателей с удовольствием проконсультируем по выбору нашего оборудования, за приобретением просим обращаться к нашим дилерам – розничным продавцам и монтажникам.
Дистанционная комплексная система управления отоплением SALUS SmartHome iT600– комфортное управление климатом и оборудованием во всём доме
– почувствуйте полный контроль над отоплением в доме. Беспроводные терморегуляторы и исполнительные устройства (беспроводные термоголовки для радиаторов отопления, центры коммутации для термоэлектрических сервоприводов, беспроводные модули для котла и насосов), дистанционное управление отоплением через интернет. Умные вилки SPE600 и датчики окон и дверей SO600, умные кнопки управлением статусами системы, умное реле для управления любым электрическим оборудованием в доме – дополнительный комфорт и удобство. Конфигуратор оборудования для системы доступен на сайте: www.iT600.ru
Погодозависимое управление температурой теплоносителя в системе отопления – контроллеры SALUS WT100 и MultiMix
– изменение температуры теплоносителя в системе отопления в зависимости от температуры на улице позволяет реально экономить энергию на отопление Вашего дома.
– SALUS WT100 – управляет только одним контуром отопления
– SALUS MultiMix – управляет несколькими контурами отопления, контуром и рециркуляцией ГВС, солнечным коллектором
Терморегулятор SALUS iT500– управление климатом в доме через интернет
– получите доступ к управлению температурой в доме из любой точки мира с любого устройства.
Проводная сиcтема управления водяным отоплением SALUS HTR и NSB– в каждой комнате свой климат
– обеспечивает раздельное управление водяными теплыми полами и радиаторами в каждом помещении отдельно.
Проводные терморегуляторы SALUS– надёжный способ контроля климата – проводные терморегуляторы SALUS обеспечат точный контроль за любым тепловым оборудованием в Вашем доме. Беспроводные терморегуляторы SALUS– эффективный контроль и свобода от проводов – беспроводные терморегуляторы SALUS расширяют возможности Вашего отопления, при неизменной точности управления. Программаторы (таймеры) SALUS– заботятся о времени – вовремя включая и выключая Ваше оборудование обеспечат комфорт и удобство.
salus-tech.ru
Термостат Salus для газового котла
Добрый день! В прошлый раз я поделился с вами обзором газовых котлов Vaillant (Вайлант). Их можно найти, посетив инженерный центр Тепломатика. Сегодня я приготовил для вас небольшой обзор беспроводного настенного термостата Salus RT300 RF.
Для чего он мне понадобился? Имеющийся газовый котел Baxi Mainfour 240, как известно, настраивается путем нажатия кнопок на лицевой панели котла. Можно установить определенную температуру и он будет исправно гнать горячую воду. Но стоит температуре повысится или понизится, как дома становится либо очень холодно либо жарко, потому что котел не может точно поддерживать температуру без точных данных извне. В штатном режиме он получает информацию лишь о температуре воды приходящей из обратки.
Сам термостат я решил установить в спальной, чтобы при открытии на ночь окон для вентиляции держать определенную температуру. Особенно это будет приятно ночью. Даже резко ударивший мороз не сможет сильно охладит комнату. Да, резкий нагрев увеличит температуру и в других комнатах, но в жилых домочадцы также открывают окна для вентиляции, а для нежилых это вовсе будет несущественно.
У меня довольно большой дом, 3 этажа, почти 200 кв.м., поэтому решено было купить именно без проводной термостат, чтобы не тянуть провода через несколько этажей. Спальная у меня на втором этаже, а котел на первом.
Итак, я остановил выбор на Salus RT300 RF, потому что:
1) безпроводной- чтобы не тянуть провода 2) суточный (недельные подсчеты мне были ни к чему, дома постоянно кто то да и есть)
Вот такая небольшая коробочка, в которой были: инструкция на русском с ошибками, инструкция на английском, сам термостат и база, которая подключается к котлу. Кстати, купить данный прибор по приемлимой цене сейчас не просто из-за курса доллара, в интернет-магазинах, либо цены завышенные, либо и завышенные и под заказ. Тем не менее, мне купить удалось и посылочка сегодня пришла ко мне в Чувашию из Казани.

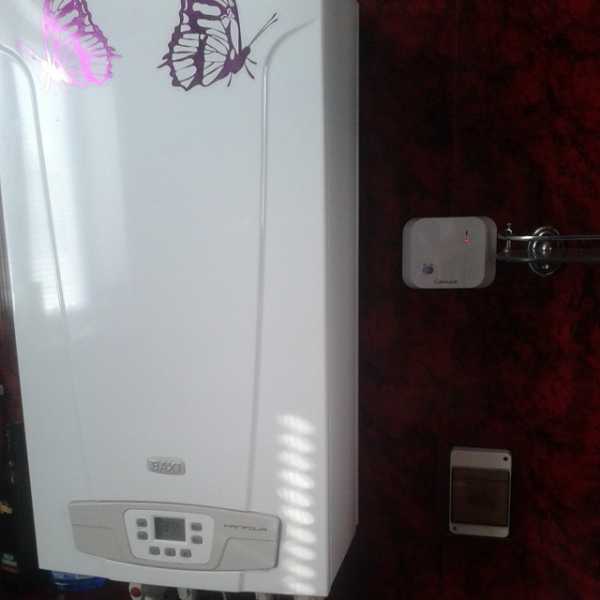

Для начала я установил базу у газового котла. Это оказалось делом простым, питание и пара проводов к котлу для управляющего сигнала. В мануале котла Бакси указания по этой процедуре также описаны. В котле на контактах для подключения термостата стоит перемычка, её обязательно нужно удалить (иначе замкнете выходы базы).
Вот она – сама база. Можно перевести переключатель в режим OFF и база перестанет принимать сигнал. Индикаторы показывают следующее: красный – питание подключено, зеленый – поступает сигнал от термостата на включение котла.

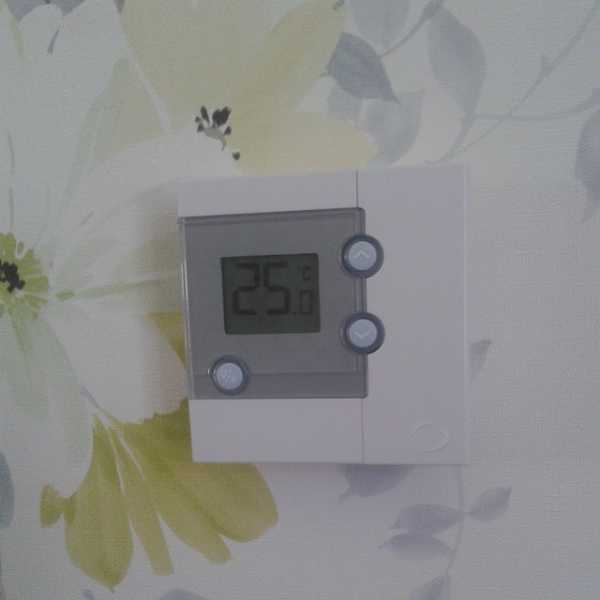

Наверху вы видите сам термостат. Он показывает температуру в комнате в данный момент. Кнопками вверх и вниз можно установить температуру, при которой котел начнет работать. Например, я установил её на 22 и когда температура в комнате понизится, котел заработает, а на дисплее появится индикация в виде язычков пламени. Кстати, на задней части панели можно увидеть переключатель гистерзиса, там положения 0.5 и 1.
