Блочный индивидуальный тепловой пункт

Блочные индивидуальные тепловые пункты (БИТП) предназначены для приема теплоносителя от источника, учета теплоносителя, автоматического управления значениями его параметров и последующей передачи тепловой энергии к системам отопления, ГВС, вентиляции потребителя.

Существует два варианта к построению индивидуального теплового пункта:

Первый заключается в том, что монтаж теплового пункта из составных частей производится на месте его использования, то есть в здании, часто в подвальном помещении.

Второй подход, в последнее время все более популярный, состоит в монтаже теплового пункта в условиях стационарного производства, причем конструкция такого ИТП существенно отличается от собранного на месте, так как он выполняется в виде законченного комплексного изделия и в собранном виде доставляется на место использования.

Собранные в заводских условиях тепловые пункты называются блочными индивидуальными тепловыми пунктами

.

При использовании БИТП существенно упрощаются необходимые монтажные работы в подвальных и труднодоступных помещениях, значительно уменьшаются сроки работ.

Позволяет полностью автоматизировать процесс распределения и учета теплоносителя, отпадает необходимость содержать много обслуживающего персонала.

Комплектация блочного индивидуального теплового пункта (БИТП)

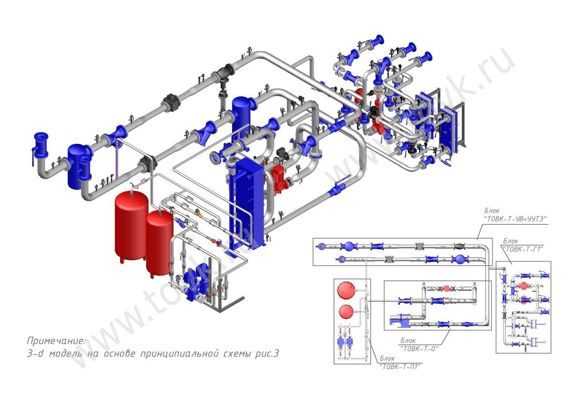

Блочный Индивидуальный Тепловой Пункт представляет собой собранные на одной или нескольких рамах в общую конструкцию отдельные функциональные узлы, включающие в себя приборы коммерческого учета тепла и теплоносителя, погодное регулирование, различного рода технологическое и контрольное оборудование.

Принципиально блочный индивидуальный тепловой пункт может состоять из следующих узлов:

  • узла приготовления теплоносителя, в котором могут создаваться стабильные гидравлические режимы работы системы отопления, предусмотрено оборудование для присоединения к тепловой сети, обеспечивается очистка теплоносителя и производится измерение основных технологических параметров;
  • узла коммерческого учета тепла и теплоносителя, в котором осуществляется учет фактического потребления указанных величин объектом, дается информация о технологических параметрах поставляемого тепла, часто с применением технологий удаленного доступа к этой информации;
  • узла автоматического погодного регулирования теплоснабжения, который обеспечивает поддержание оптимального температурного графика для создания заданных комфортных климатических условий на объекте, а также дает возможность снижения количества потребленного тепла за счет снятия «перетопов». Одна из важных функций данного узла – обеспечение стабильного гидравлического режима с целью равномерного снабжения всех потребителей теплоносителем;
  • узла приготовления воды для системы горячего водоснабжения, в котором независимо от внешних условий в тепловой сети поддерживается нормативная температура воды. Узел обеспечивает необходимое быстродействие для выдачи нужного количества воды потребителю. Часто узел содержит теплообменник для нагрева водопроводной воды;
  • узла вентиляции, в котором обеспечивается подача необходимого количества тепла в системы вентиляции объекта.

Блочные индивидуальные тепловые пункты к тепловым сетям могут подключаться по двум видам принципиальных схем: по независимой и зависимой, когда теплоноситель тепловой сети и теплоноситель внутреннего контура отопления объекта разделены и, соответственно, когда теплоноситель из тепловой сети попадает в систему отопления объекта. В первом случае БИТП содержит в своем составе теплообменник, обеспечивающий разделение контуров отопления. Во втором случае теплообменник тоже может присутствовать, но в узле приготовления горячей воды.

Преимущества блочного индивидуального теплового пункта

  • Полная автоматизация
  • Сокращение временных затрат на проектирование, монтаж и пусконаладочные работы
  • Минимизация сварных швов
  • Аппаратное разделение средств учета и автоматики
  • Автономность модулей отопления, ГВС и средств учета
  • Взаимозаменяемость отдельных блоков и узлов в схемах с различной конфигурацией
  • Компактность и малые габариты
  • Размещение при транспортировке на 3-х независимых европоддонах
  • Возможность дистанционного контроля и управления режимами теплопотребления
  • Возможность промывки теплообменников без их демонтажа
  • Принудительная циркуляция в системе ГВС, способствующая уменьшению отложений и увеличению срока эксплуатации теплообменников

Снижение общих затрат:

  • высокая экономичность БИТП обеспечивает энергосбережение и комфорт в помещении (дает возможность проводить погодную компенсацию, устанавливать режимы работы в зависимости от времени суток, использовать режимы праздничных и выходных дней).
  • снижаются затраты на обслуживание, текущий ремонт и профилактику по сравнению с традиционными тепловыми узлами.
  • применение пластинчатых теплообменников позволяет решать вопросы снижения аварийности тепловых сетей, а также увязывания внутренних и внешних гидравлических систем.

Проектировка блочных индивидуальных тепловых пунктов

Компания «АСТЕРА» разрабатывает и изготавливает БИТП по требованиям заказчика с учетом возможностей по площади размещения, возможностям транспортировки и установки. С целью упрощения транспортных операций и монтажа на месте блочный индивидуальный тепловой пункт разбивается на отдельные функциональные модули. Каждый модуль представляет собой законченное изделие на собственной раме, имеет в своем составе необходимое механическое, технологическое, электрическое и электронное оборудование, которое обеспечивает выполнение заданных функций.

БИТП спроектированы и изготовлены в соответствии с действующими в Российской Федерации нормами и правилами. Монтаж первичных преобразователей расхода и термометров сопротивления выполнен с учетом всех требований эксплуатационной документации, что обеспечивает достоверные измерения с нормативными погрешностями. Сдача такого модуля в коммерческий учет не представляет сложностей, так как он выполнен по действующим нормам и правилам.

Габаритные размеры и масса модуля обеспечивают возможность работы с ним без использования грузоподъемных механизмов в тесных помещениях и дверных проемах.

Модуль регулирования содержит в себе элементы системы автоматического регулирования, смонтированные на отдельной легкой раме, запорную арматуру и приборы контроля параметров. Электронная часть системы размещена в шкафу управления, который расположен непосредственно на модуле в удобном для обслуживания месте. Аналогично модулю учета, модуль регулирования имеет габариты и массу для ручной работы.

Компания «АСТЕРА», реализующая теплообменное оборудование на территории России, предлагает купить блочные индивидуальные тепловые пункты высокого качества по оптимальным ценам. Мы проектируем  и производим блочные индивидуальные тепловые пункты по всем требованиям заказчика, а также по индивидуальным проектам. При разработке БИТП мы учитываем возможности по площади его размещения, возможностям транспортировки и установки. Сотрудничество с нами – очевидная выгода для Вас. Воспользуйтесь ею, и Ваш бизнес будет приносить Вам только прибыль. Звоните, мы обязательно Вам поможем.

Высококвалифицированные специалисты компании «Астера» оперативно и профессионально проконсультируют Вас и осуществят:

sondex.su

Блочный тепловой пункт: описание, характеристики, назначение

Блочные тепловые пункты предназначены для того, чтобы присоединить к тепловой сети отопления, которая уже существует, новые объекты, жилые дома и т. д. Кроме подвода отопления возможна также поставка горячей воды и присоединение объекта к такой коммуникации, как канализация.

Общее описание БТП

Блочный тепловой пункт (БТП) – это готовая к работе укомплектованная установка. Здесь важно знать, что компоновку какими-либо устройствами для каждого пункта осуществляют в индивидуальном порядке. Основной характеристикой, на которую опираются специалисты при сборке агрегата, – это размеры помещения, в котором будет установлен объект.

Само же производство блочного пункта осуществляется посредством использования базовых схем, на основании которых, имеется возможность присоединить это оборудование к обычной инженерной тепловой сети здания. Существует общая программа расчета “Данфосс” для тепловых пунктов. Стоит отметить, что это один из довольно крупных производителей блочных тепловых пунктов.

Комплектация

Если говорить о наиболее распространенной комплектации БТП, считающейся стандартной, то в нее входят такие элементы, как:

  • Узел учета и регулирования. Данный узел предназначен для того, чтобы вести учет фактического расхода теплоносителя и теплоты. Кроме того, он занимается регулировкой расхода теплового носителя в соответствии с заданным графиком температуры.
  • Узел отопления. Этот элемент отвечает за расход тепловой энергии с учетом погодных условий, времени суток и других условий.
  • Узел горячего водоснабжения. Данное устройство предназначается для поддержания оптимальной температуры воды в системе (55-60 градусов по Цельсию) и ее подачи потребителю. Также этот узел отвечает за проведение операций по термической обработке системы.
  • Узел вентиляции. Данная система предназначена для регулирования расхода поставляемой тепловой энергии потребителю в зависимости от погодных условий, а также времени суток.

Устройство БТП

Блочный тепловой пункт – это автоматизированная установка, которая предназначена для того, чтобы передавать энергию, поступающую от котельной, тепловой электростанции, РТС к отопительным, а также вентиляционным и ГВС-коммуникациям, подключающихся к жилым или производственным зданиям. Другими словами, это местный посредник между станцией и потребителем.

Если говорить о помещении, в котором планируется устанавливать блочный тепловой пункт, то оно должно быть достаточным по размеру, чтобы можно было разместить все блочное оборудование, а также контрольные и измерительные приборы, необходимые для функционирования системы. Все эти устройства нужны для того, чтобы ТП мог выполнять такие функции, как:

  • преобразование теплоносителя;
  • регулировку, контролирование и изменение тепловых значений;
  • распределение теплоносителя по групповым или индивидуальным системам;
  • играет роль предохранителя в случае, если температура поднимается выше максимального значения;
  • ведет учет потребляемого тепла и теплоносителя.

Разнообразие систем

По своим характеристикам и приему источников тепла ТП делятся на виды. Первый вид относится к открытой системе. В этом случае жидкость поступает к БТП прямо из теплоносителя, а весь объем жидкости, который уходит на работу оборудования, восполняется за счет полного или частичного забора воды.

По своему типу подключения к системе открытые виды БТП можно разделить на две группы:

  • Зависимая схема. В такой системе теплоноситель подается сразу в систему отопления. К преимуществам схемы относится ее простота, а также то, что не требуется снабжение дополнительным оборудованием. Однако без него отсутствует возможность регулировки подачи тепла на данном узле.
  • Независимая схема. В такой системе между потребителем и самой тепловой станцией имеются такие устройства, как теплообменники. С их помощью удается регулировать подачу источника тепла, что помогает экономить до 40 % энергии.

Какие преимущества дает монтаж БТП?

Установка автоматизированного блочного теплового пункта может дать системе несколько следующих преимуществ:

  1. Повышает экономичность сети. Возможность регулировки расхода тепла на месте повышает общую экономию тепловой энергии примерно на 15 %.
  2. Автоматизация процесса контроля. У оборудования имеются тепловые реле, которые дают возможность настройки оборудования таким образом, чтобы компенсировать погодные условия, а также менять режим работы в соответствии с временем суток.
  3. Снижение материальных затрат. Так как установка является автоматизированной системой, то требуется меньше персонала для того, чтобы следить за его работой, контролировать состояние тепловых элементов, проводить профилактические работы или ремонт и т. д. В сумме все это способно снизить затраты материальных средств примерно втрое.
  4. Даже при высокой производительности (до 2 Гкал/час), данное оборудование относится к компактному. Примерный участок, который придется выделить под БТП – это 20-25 м2.

Производитель Danfoss

Приобретение блочных ТП у таких крупных производителей имеет свои преимущества. К примеру, одно из основных отличий от других производителей состоит в том, что оборудование поставляется на место монтажа в уже готовом виде. То есть, собирать агрегат не придется, что существенно увеличивает скорость установки и подсоединения. Из таких преимуществ также можно выделить и то, что установки от “Данфосс” могут эксплуатироваться в полностью автоматическом режиме.

Для того чтобы оборудование заработало в таком режиме, нужно всего лишь выставить нужные значения температуры и давления. Регулирующие и контролирующие приборы в дальнейшем будут поддерживать заданный режим работы. Также стоит добавить, что здесь присутствует возможность индивидуальной комплектации по заказу покупателя. Можно добавить систему учета, систему удаленного контроля устройства и т. д.

Тепловые пункты СП 41-101-95

Данная бумага является документом, по которому осуществляется проектировка теплового пункта. Все правила, которые прописаны в данной бумаге распространяются на такие ТП, характеристики которых попадают под заданные: давление горячей воды до 2,5 МПа, температура жидкости до 200 градусов по Цельсию. Если установка работает с паром, то его условное рабочее давление должно быть в пределах до 6,3 МПа, а температура не должна превышать 440 градусов по Цельсию.

По данному СП тепловые пункты разделяются на две основных категории – это индивидуальные или центральные. Индивидуальные ТП предназначаются для того, чтобы присоединиться к системе отопления, водоснабжения и вентиляции одного здания или же его части. Центральные ТП предназначаются для того же, что и ИТП, но с одной лишь разницей, что они используются для нескольких зданий сразу.

fb.ru

Что такое блочный тепловой пункт

Причины сдерживающее использование блочных тепловых пунктов

Напомню, что такое блочный тепловой пункт и чем он отличается от обычного ИТП. ИТП или полное наименование

индивидуальный тепловой пункт это комплекс оборудования и приборов позволяющий принимать, учитывать, регулировать, распределять и доставлять тепло конечным потребителям, т.е нам с Вами и в наши квартиры. Располагается он, как правило, в подвальном помещении на входе в жилой многоквартирный дом.

Изготавливается тепловой пункт по чертежам, разработанным проектной организацией, согласуется со всеми заинтересованными сторонами и в первую очередь теплоснабжающей организацией, поскольку основой для проектирования служат ТУ (технические условия) выданные этой самой организацией.

Монтаж обычно теплового пункта ведется в том же подвале, можно сказать кустарным способом, прямо на коленке, естественно, если изготовить такой же тепловой пункт в заводских условиях его качество будет на порядок выше, и между тем, несмотря на все рекомендации и предписания нашего законодательства

использование блочных тепловых пунктов пока мало распространено.

Справедливый вопрос – почему блочные тепловые пункты не получают должного применения?

Как говорится блочный ИТП на все случаи жизни.

Таких причин несколько, попробуем проанализировать каждую.

Причина 1я – проект не хочет согласовывать теплоснабжающая организация или как у нас принято ее называть – тепловые сети.

Почему? Все дело в том, что проектировщики идут по самому легкому пути. Желая удешевить стоимость проектной документации (для того чтобы победить в торгах), они попросту отправляют запрос на изготовление блочного теплового пункта производителю, и вкладывают чертежи коммерческого предложения в проект под гордым названием – ИТП.
Завод изготовитель тоже выдают типовую документацию, без должной привязки к местным условиям и нагрузкам. Сделать одно изделие на все случаи жизни не возможно. В результате такой проект не согласуется энергоснабжающей организацией или согласуются под давлением власти или денег.

Причина 2я – в большинстве домов старой постройки (и в новых тоже) блочный тепловой пункт из-за размеров и веса не возможно установить. Без разборки его не затянешь в подвал. Разбирать и заново монтировать его конечно тоже ни кто не будет, в расценке на монтаж учитывается только вес и подключение. Вот и делается «пародия» на блочный ИТП прямо на месте, из совершенно другого оборудования (кстати, это разрешено правилами торгов и более того предписано для альтернативы). В результате мы получаем только дискредитацию идеи создание теплового пункта в промышленных условиях.


Причина 3я – посмотрите, кто является производителем блочных тепловых пунктов.
Производитель пластинчатых теплообменников, его цель сбыт своей продукции.
Производитель теплосчетчиков – цель тоже понятна и производитель средств автоматизации тепловых процессов, цель тоже понятна и отнюдь это не забота о нашей с вами экономии тепла, а только о сбыте своей продукции.
Откуда такие выводы спросите Вы, из анализа коммерческих предложений. В предлагаемых к реализации блочных тепловых пунктах всегда есть излишек продукции поставщика.

Если учесть что блочные ИТП требуют обязательных постоянных затрат на электроэнергию и главное обслуживание, при этом доступ к отдельным элементам для ремонта практически всегда затруднен, понятно что внедрение блочных ИТП несмотря на все их достоинства сдерживается.

Заводской блочный ИТП с оригинальной идеей и множеством ошибок, я указал только некоторые, особо критичные для учета тепла.

  Что делать, как добиться внедрения передовой идеи установки современных блочных тепловых пунктов, экономящих тепло, в наших домах.

Все довольно просто, для этого необходимо:

  • Перестать экономить на проектной документации, проектировщиком подготавливать принципиальную схему ИТП, привязывать ее к нагрузкам и температурным режимам, согласовывать с энергоснабжающей организацией и только после этого размещать заказ у производителя.
  • Тоже самое должно касаться проекта узла учета тепловой энергии, именно разработанный по всем правилам (имеется в виду правила коммерческого учета тепла) и согласованный с поставщиком тепла проект узла учета необходимо передавать производителя блочных тепловых пунктов.
  • Поставщики блочных тепловых пунктов должны поставлять свою продукцию строго по предоставленным им принципиальным схемам ИТП, с комплектом рабочей документации, по которой он изготовлен.
  • При составлении смет на монтаж или капитальный ремонт необходимо учитывать местные условия, если блочный тепловой пункт не возможно установить без разборки, значит, его необходимо разобрать и собрать заново, учтя это в расценке на монтаж, для этого и пригодится рабочая документация завода изготовителя.
  • Исключить из требований аукционов разрешение на использование альтернативных материалов, если проект разработан, изменять проектные решения без согласований с проектировщиками запретить.
  • Восстановить авторский надзор за внедрением проектов.
  • Перед заключением договоров обращать внимание не только на членство претендента в СРО, но и на аттестацию непосредственных исполнителей в органах технического надзора, поскольку блочные тепловые пункты относятся не к внутренним инженерным сетям жилых домов, а к устройству тепловых сетей.

Перечисленные выше меры помогут реальному, а не на бумаге внедрению блочных тепловых пунктов в наших домах, что в свою очередь позволит улучшить качество теплоснабжения и получить фактическую экономию тепла и природных ресурсов.

Парамонов Юрий Олегович, 2016-17 год. Эксклюзивно для ООО «Энергостром»

Все о том, как устроена погодозависимая автоматика, принципах её подбора, схемах, разновидностях, цене и главное, как погодозависимая автоматика экономит тепло, а также — «Кто имеет право изменять настройки счетчика тепла».
