Почему-то коммунальные службы уверены, что летом горячая вода людям не особенно-то и нужна, поэтому норовят выключить ее подачу на продолжительное время в связи с ремонтными работами или по иной причине. Если подогревать воду на плите и мыться в тазике не хочется, самое время задуматься о покупке бойлера. Не обойтись без него и тем, кто не подключен к системе централизованной подачи горячей воды. Разнообразие бойлеров приличное, но часто именно широкий ассортимент и вводит в ступор. Попробуем выяснить, как выбрать электрический водонагреватель для дома и квартиры, и разберемся со всеми нюансами правильной покупки.

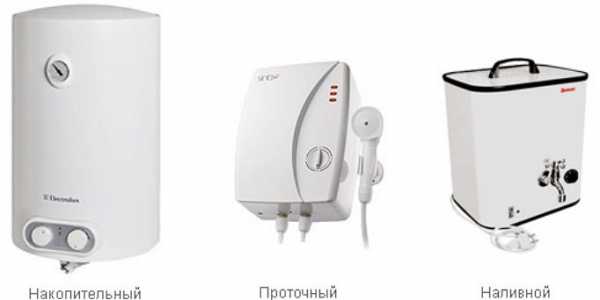

№1. Основные виды бойлеров
Водонагреватели могут быть электрическими и газовыми. Последние в народе именуют колонками и используют все реже ввиду повышенной опасности. Электрические водонагреватели принято называть бойлерами. Они хорошо знакомы многим из нас, отличаются тихой работой, простотой в эксплуатации, долговечностью и безопасностью, если, конечно, выбор был сделан правильно.
По типу нагрева электрические водонагреватели бывают:
проточные;
накопительные.

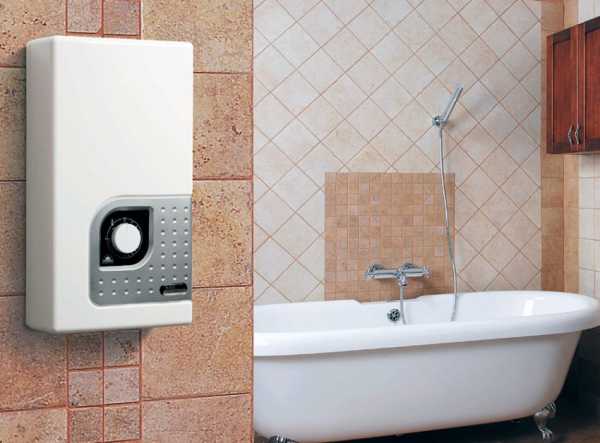

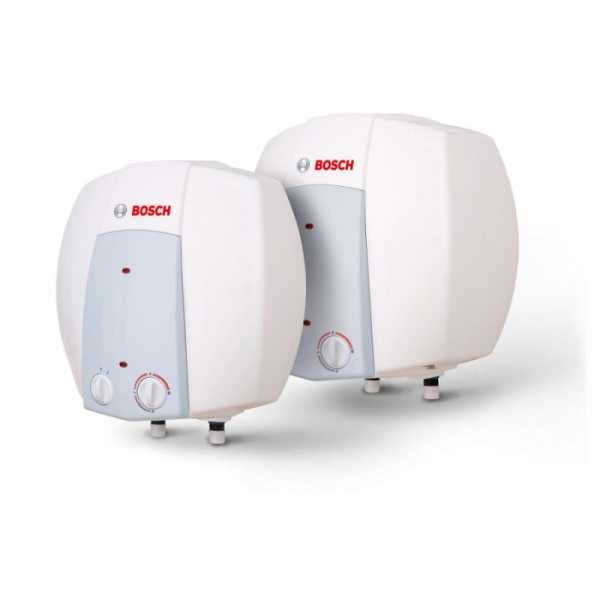

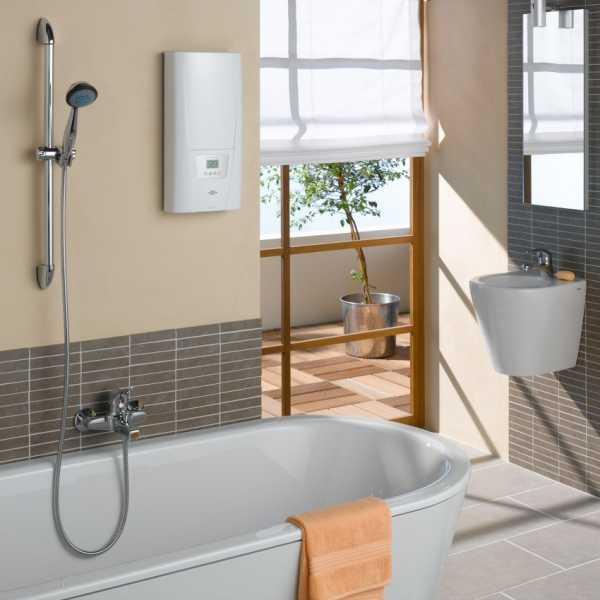

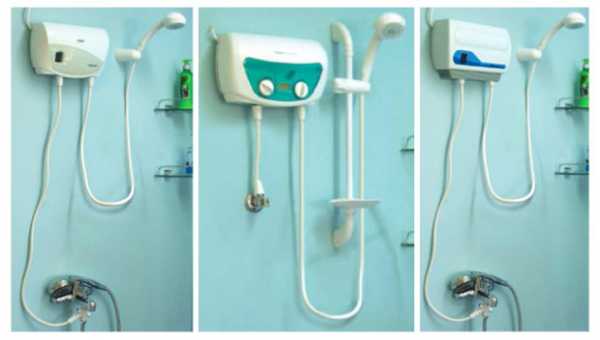

Проточные электрические водонагреватели
Бойлеры этого типа отличаются компактными размерами и позволяют нагревать воду моментально. Водопроводная вода, соприкасаясь с ТЭНом, подогревается и поступает в кран уже горячей, т.е. процесс смешивания ее с холодной водой отсутствует. Нагрев воды происходит моментально, так как мощность ТЭНа приличная. Часто бойлеры такого типа используют в квартирах, где часто бывают перебои с централизованной подачей горячей воды. Они отлично справляются с подогревом воды для одной водозаборной точки. Если включить горячую воду одновременно в двух местах, она может не успеть прогреться – все зависит от мощности.
Мощность проточных водонагревателей колеблется от 3 до 27 кВт. В квартире с однофазным напряжением 220 В использовать бойлер мощностью 8 кВт нельзя. Проточный бойлер мощностью 3-8 кВт нагревает 2-6 л воды в минуту, что не так уж мало – для бытовых и гигиенических потребностей небольшой семьи этого будет достаточно.
Для частного дома с трехфазным напряжением 380 В можно взять бойлер и помощнее. Тогда проблем с нехваткой горячей воды точно не будет.
Преимущества проточных бойлеров:
компактность;
быстрый нагрев воды;
вода греется только тогда, когда в ней есть необходимость. Включил кран – течет теплая вода, выключил кран – вода не греется, а значит, электроэнергия не расходуется, в чем и заключается конкурентное преимущество перед накопительными бойлерами;
горячая вода не закончится внезапно. В накопительных бойлерах, если запасы горячей воды израсходованы, придется долго ждать нагрева.
Минусы:
высокая мощность оборачивается боком, если проводка в доме не очень хорошая (для хрущевок и прочих старых домов это серьезная проблема), да и при частом использовании такого бойлера счета за электроэнергию вас не порадуют. Накопительный бойлер в этом плане экономичнее;
вода в проточном бойлере может перегреться, так как нагревается она очень быстро, а смешивания с холодной водой не происходит. В этом случае бойлер сначала спустит горячую воду, потом из крана потечет теплая, а затем холодная вода, и только потом возобновиться нормальная работа. Именно поэтому очень важно, чтобы в бойлере был ограничитель нагрева.

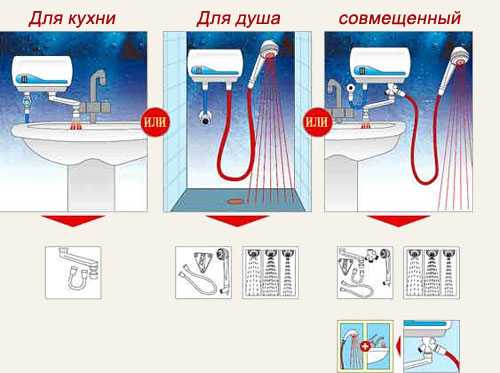

Проточные водонагреватели могут быть двух типов:

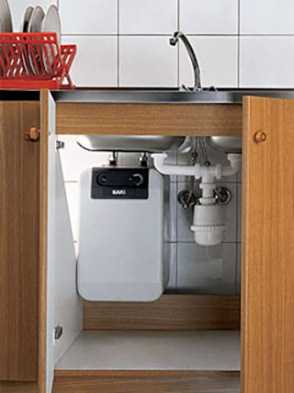

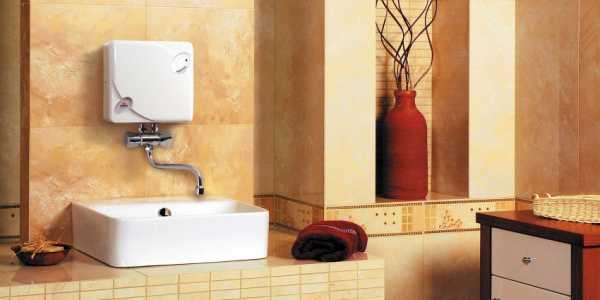

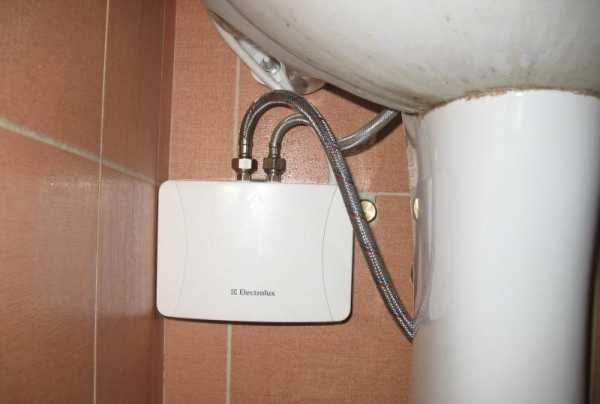

безнапорный. Нагревает воду только для одной точки водозабора, поэтому должен располагаться в непосредственной близости от нее. Для городских квартир не самый удобный вариант, зато для дач такой бойлер подходит идеально;
напорный. Такой водонагреватель встраивают в водопроводный стояк, поэтому прибор позволяет нагревать воду сразу для нескольких точек водозабора.

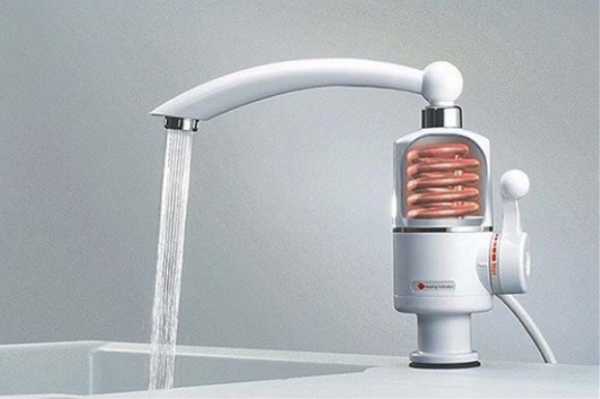

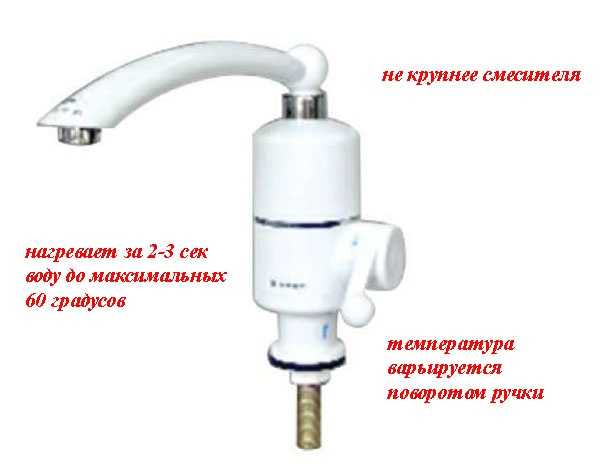

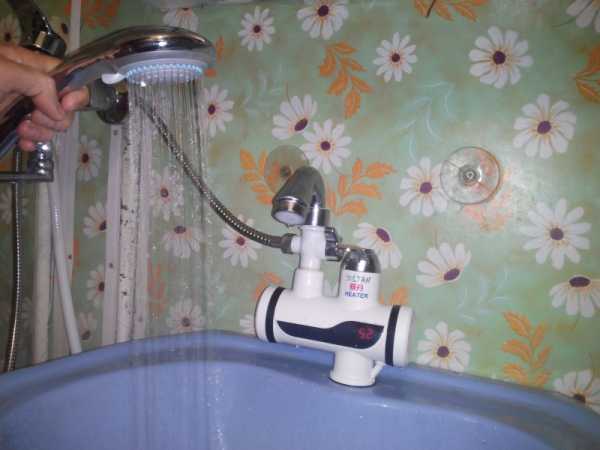

В продаже иногда удается найти даже водонагреватель-кран, который можно считать максимально упрощенным вариантом безнапорного бойлера.

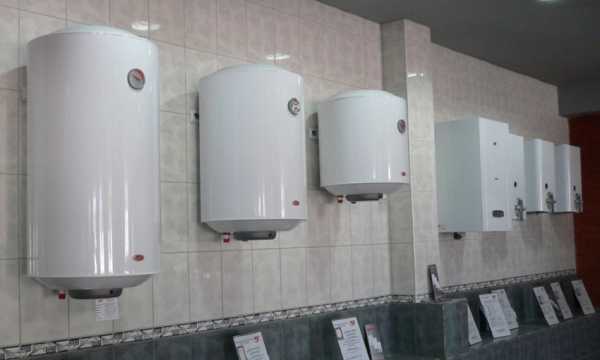

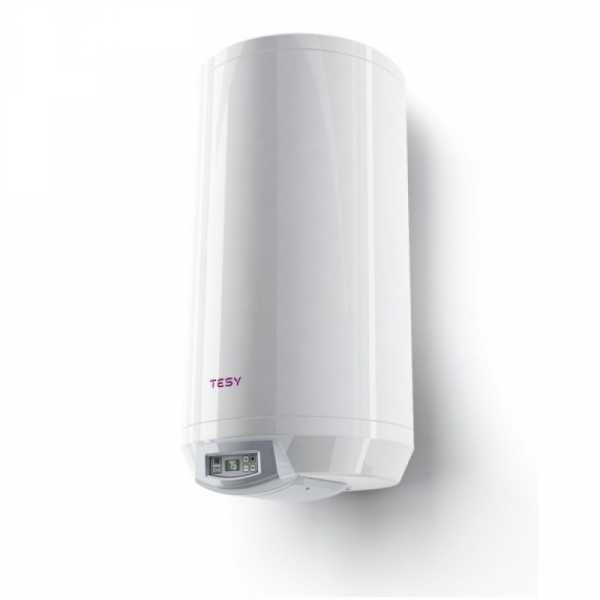

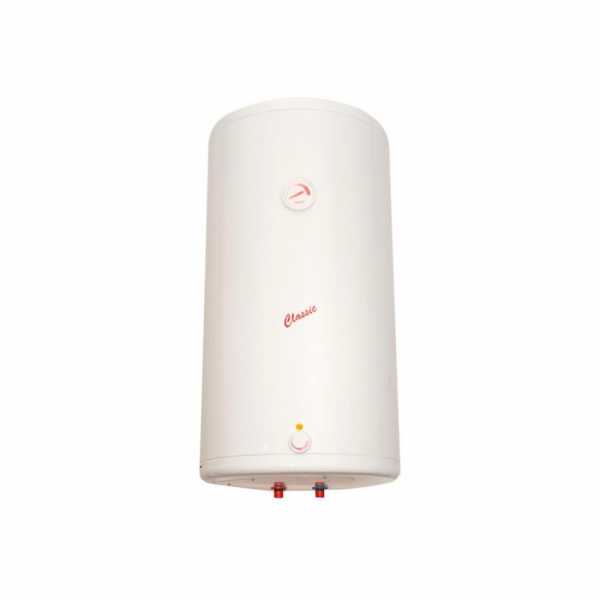

Накопительные электрические водонагреватели
Накопительный бойлер в любом случае будет больше проточного, так как он оснащается баком, в котором подогревается и хранится уже нагретая вода. Когда кто-то включает кран, горячая вода из бойлера смешивается с холодной и подается через смеситель или лейку душа. По мере того, как вода расходуется или остывает, прибор снова включает нагрев. Объем бака колеблется от скромных 10-30 литров до 150-200 литров. Устанавливается такой водонагреватель на стене или на полу – все зависит от размеров бака.

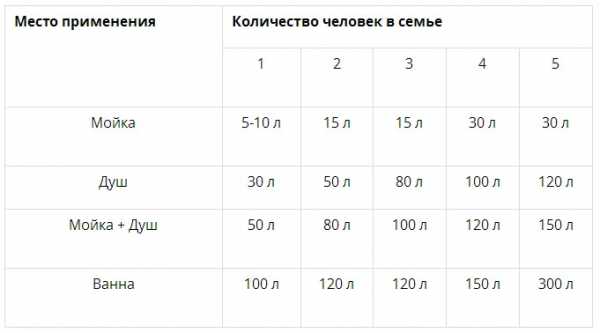

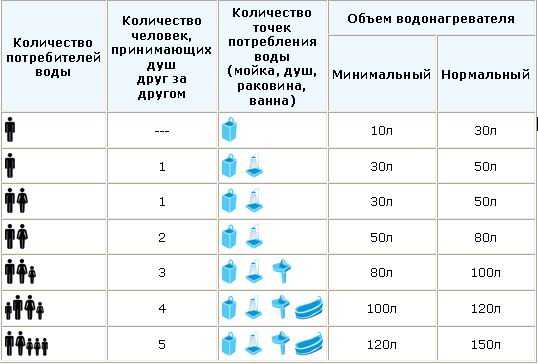

Какой объем накопительного бойлера необходим? Все зависит от потребностей семьи в горячей воде. Чтобы помыться, в среднем один человек тратит 40-50 л воды, но учтите, что горячая вода из водонагревателя смешивается с холодной водопроводной водой. Если принимать душ, воды уходит меньше, чем при наборе ванной. При выборе объема бойлера можно ориентироваться на следующие данные:
бойлера объемом 50-80 л хватит для небольшой семьи до 3 человек, чтобы помыть посуду и искупаться в душе. В принципе, и ванну получится принимать, если нагреть воду в бойлере до максимума;
80-100 л – вариант для семьи из 4 человек. Стоит такой агрегат не намного дороже 50-литрового бойлера, но более объемный бак будет греться дольше;
100-150 л – бойлер для большой семьи, которая состоит из 6 человек. Воды хватит и для нескольких умывальников, и для душа, и для наполнения ванны;

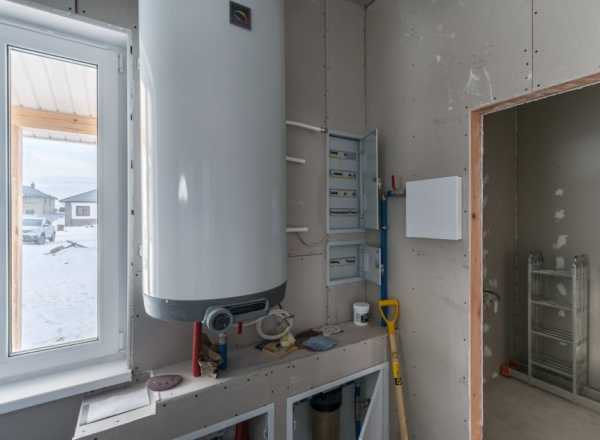

бойлеры объемом более 150 л используются, как правило, в частных домах, устанавливаются на пол и расходуют приличное количество электроэнергии.
С объемом важно не прогадать. Если он окажется недостаточным, будут постоянные неудобства, а если излишним, то придется переплачивать и слишком долго ждать нагрева.
Среди основных преимуществ накопительных бойлеров отметим:
экономичность. Средний бойлер, подходящий для городской квартиры, потребляет 1,5-3 кВт электроэнергии во время нагрева и может подключаться в обычную сеть на 220 В;
одного бойлера, даже не самого большого объема, хватит на полноценное обеспечение горячей водой всех водозаборных точек в квартире;
долговечность.
Накопительный бойлер нагревает сразу весь объем воды в баке, поэтому чем больше его емкость, тем дольше придется ждать (бак на 30 л нагреется за 1-1,5 часа, а бак на 120 л будет греться до 4 часов). Кроме того, для огромных водонагревателей еще необходимо найти подходящее место. Обычно бойлер располагают в ванной комнате или туалете, так что не забудьте перед покупкой взять рулетку и измерить, какого размера оборудование может поместиться в санузле, чтобы не мешать свободному перемещению. Небольшие по размеру водонагреватели выпускают не только в привычной вертикальной, но и в горизонтальной форме. Некоторые производители выпускают встраиваемые модели, которые можно разместить в тумбе под раковиной.
Комбинированные водонагреватели
Этот тип устройств объединил в себе преимущества накопительных и проточных бойлеров. Небольшие по размеру комбинированные водонагреватели имеют вес не более 6 кг, оснащены баком объемом 10-30 л и могут работать в двух режимах. Выбор подобных моделей не очень широкий.

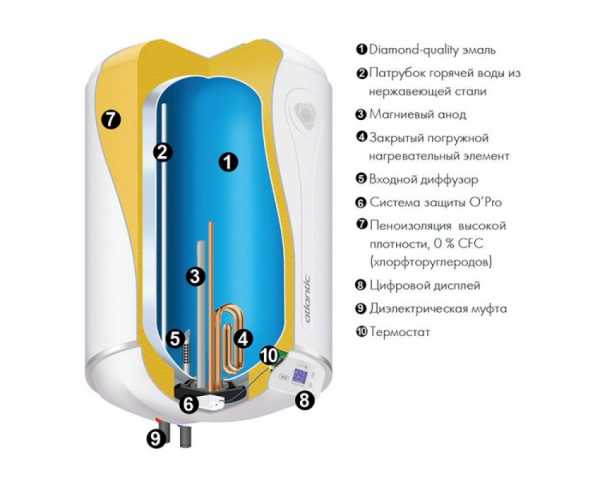

№2. Тип нагревательного элемента
За нагрев в бойлерах отвечают ТЭНы, реже используются спиральные нагревательные элементы (они более мощные, но если что случится, в ремонте они сложнее).

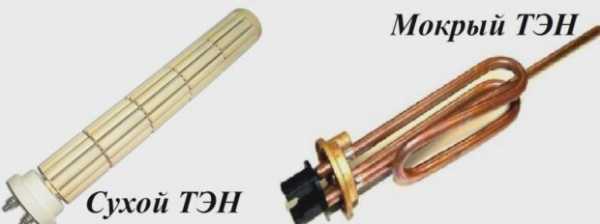

ТЭНы могут быть двух типов:
«мокрые»;
«сухие».

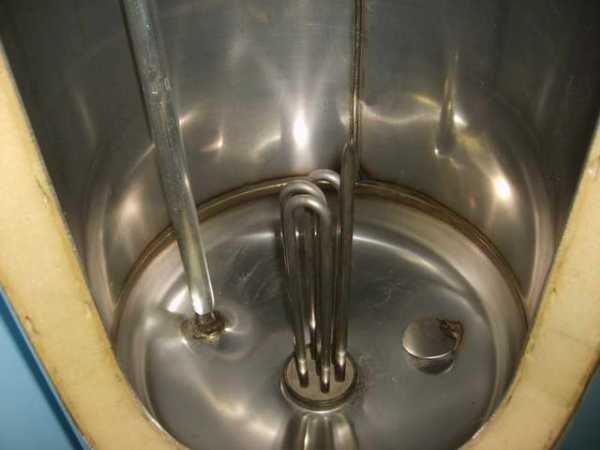

По названию несложно понять, кто есть кто. «Мокрый» ТЭН – медный нагревательный элемент, который погружен в воду и работает по типу кипятильника. Такие нагревательные элементы характерны для многих накопительных и практически всех проточных бойлеров. Это дешевые устройства, но за счет прямого контакта нагревательного элемента с водой на нем быстро образуется накипь, которая обладает высокими теплоизоляционными свойствами, за счет чего способность нагревать воду у ТЭНа уменьшается. Придется постоянно увеличивать температуру, а это скажется на сроке службы бойлера. Примечательно, что чем выше температура нагрева, тем быстрее образуется накипь. Кроме того, «мокрый» ТЭН подвержен электрохимической коррозии. Если в квартире установлен фильтр на воду, то в принципе можно взять и бойлер подобного типа, он стоит дешевле. При работе с жесткой водой приготовьтесь очищать ТЭН раз в 3-4 месяца.
«Сухой» (стеатиновый) ТЭН защищен специальной колбой и не контактирует с водой, поэтому накипи тут образовываться не может. Теплоотдача у такого ТЭНа намного выше, срок службы тоже, но бойлер с подобным нагревательным элементом обойдется в 1,5-2 раза дороже.
Накопительные водонагреватели могут оснащаться одним или двумя ТЭНами. Второй нагревательный элемент получают все бойлеры большого объема, а также модели с функцией быстрого нагрева.

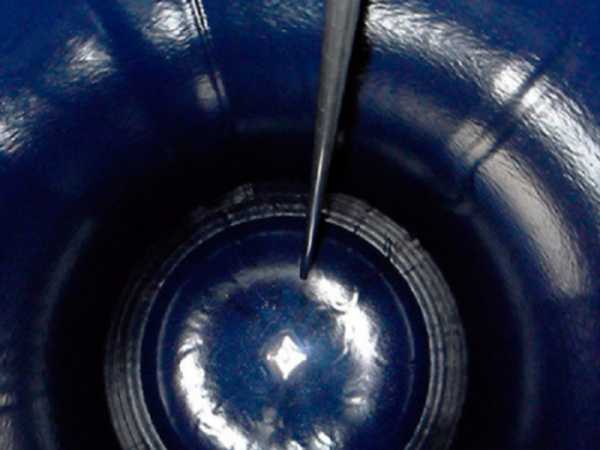

№3. Внутреннее покрытие бойлера
Внутренняя поверхность бака накопительного бойлера постоянно взаимодействует с водой, поэтому должна быть максимально устойчива к коррозии. На сегодняшний день в продаже представлены водонагреватели, в которых внутренняя поверхность бака выполнена из таких материалов:
нержавеющая сталь;
эмалевое покрытие;
стеклокерамика;
титановое напыление;
пластиковое покрытие.
Бойлеры, в которых бак имеет пластиковое внутреннее покрытие, стоят дешевле всех, но и надежность их сомнительна. Лучше всего показали себя баки из нержавеющей стали. Производители дают на них гарантию 10 лет, а некоторые дополнительно проводят пассивацию, увеличивая гарантийный срок до 12 лет. С точки зрения долговечности и надежности такие баки предпочтительны, но и стоят они недешево. Самые дорогие бойлеры получают титановое покрытие, которое позволяет продлить срок службы еще на несколько лет.
Баки с эмалевым покрытием не сильно уступают аналогу из нержавейки. Благодаря добавлению специальных присадок в состав эмали она получает те же коэффициенты расширения, что и сталь, из которой произведен сам бак, поэтому при нагреве такое покрытие не будет трескаться. Эмалевое покрытие совершенствуется день ото дня. Сегодня можно найти водонагреватели, в которых эмаль получает напыление с ионами серебра. За счет этого повышаются антибактериальные и антикоррозионные свойства.
Некоторые специалисты отмечают, что пластик, эмаль и стеклокерамика могут получать механические повреждения от перепада температур и при взаимодействии с твердыми частичками, встречающимися в водопроводной воде. Все же, эмалевое и стеклокерамическое покрытие – не самый плохой вариант для бойлера, хоть и несравнимый с нержавейкой.
С другой стороны, каким бы прочным ни было внутреннее покрытие бака, все равно слабые места во всех случаях одни и те же. Это сварочные швы, которые первыми начинают ржаветь. Чтобы предотвратить коррозию бака и «мокрого» ТЭНа в конструкции всех современных бойлеров предусматривают анодную защиту. Для этого используют магниевый, титановый или алюминиевый анод, в роли катода выступает бак. Анод можно назвать расходным материалом. Его лучше менять раз в несколько лет, параллельно проводя очистку ТЭНа и промывку бака.
Помните, что качественный бойлер, изготовленный по всем правилам, не может стоить дешево. Отсутствие гарантии или очень короткий ее срок также должно сказать о том, что производитель, мягко говоря, не уверен в качество своей продукции и хочет поскорее снять с себя ответственность за нее.

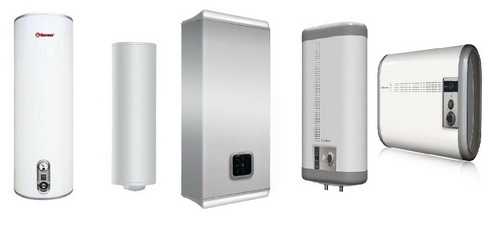

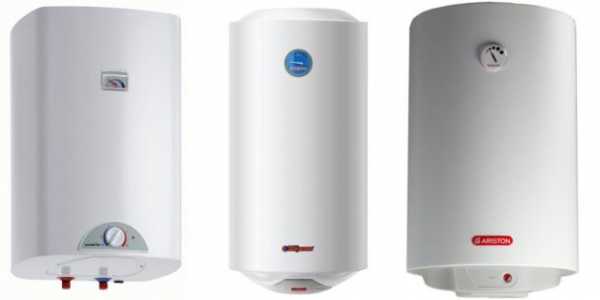

№4. Форма бака бойлера
Решая, какой бойлер выбрать, можно так увлечься изучением данных о мощности, объеме и материале, что забыть о куда более очевидных вещах. Речь идет о форме корпуса. Вариантов тут немного, корпус может быть:
круглым;
прямоугольным.
Бойлеры с круглым бочкообразным корпусом, как правило, стоят дешевле (так как они проще в изготовлении), но занимают больше места. Это самый популярный вариант исполнения. Устройства с прямоугольным баком позволят сэкономить пространство, поскольку могут быть установлены в углу, нише, на краю стены или и вовсе спрятаны в шкафчик. Более того, такие модели за счет своей формы снабжаются более толстым слоем теплоизоляции. В продаже также есть так называемые slim-модели, в которых диаметр или одна из сторон меньше, чем в стандартных устройствах. Очень важно перед покупкой определиться, где именно будет расположен бойлер, и сколько места доступно для его монтажа.
Что же касается цвета, то вариантов тут немного. Самый популярный и беспроигрышный вариант – корпус белого оттенка. Также спросом пользуются серые и серебристые модели.

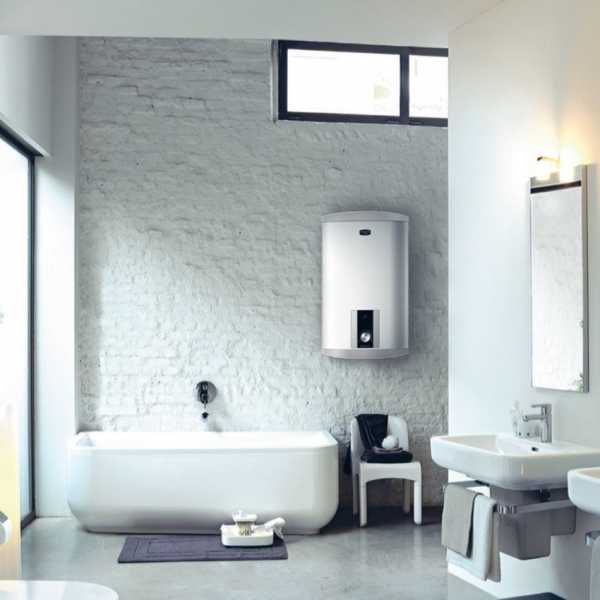

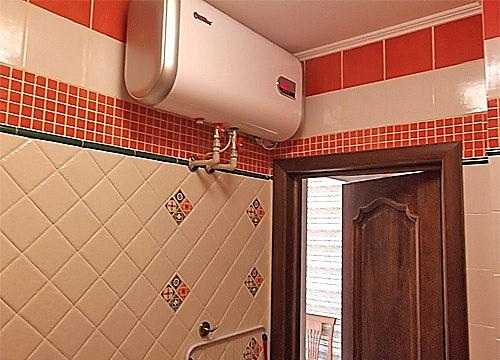

№5. Вертикальные и горизонтальные водонагреватели
В зависимости от особенностей монтажа бойлеры могут быть:
вертикальными;
горизонтальными;
универсальными.

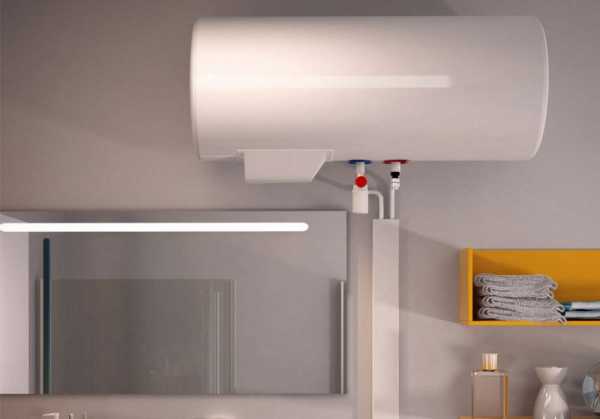

Вертикальные и горизонтальные бойлеры отличаются особенностями конструкции и местом расположения ТЭНа, который может крепиться к нижней пластине или боковой поверхности бака. Вертикальные водонагреватели монтировать горизонтально не рекомендуется – может уменьшиться их производительность, и наоборот.

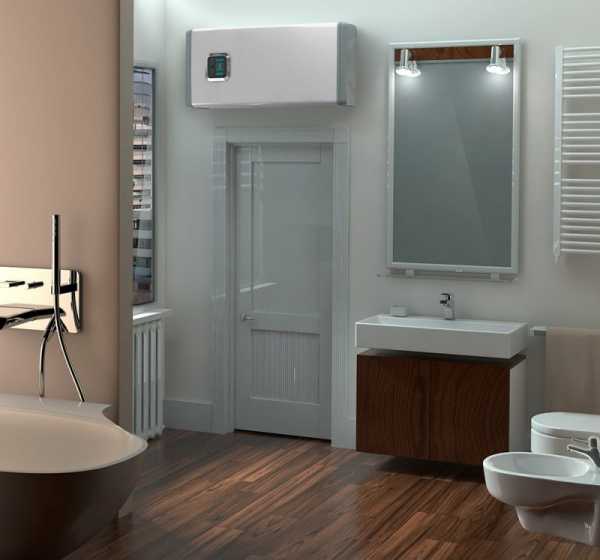

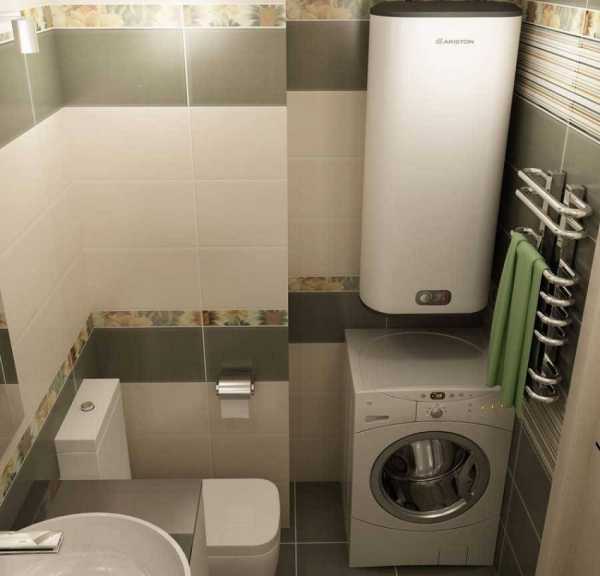

Если места в ванной комнате в обрез, то лучше остановиться на горизонтальной модели. Такой бойлер монтируется под самым потолком, занимается минимум места и не бросается в глаза. С другой стороны, горизонтальный бойлер стоит чуть дороже, сложнее в монтаже и обслуживании.
Универсальные бойлеры подкупают тем, что могут монтироваться как угодно, не теряя при этом в функциональности и производительности.

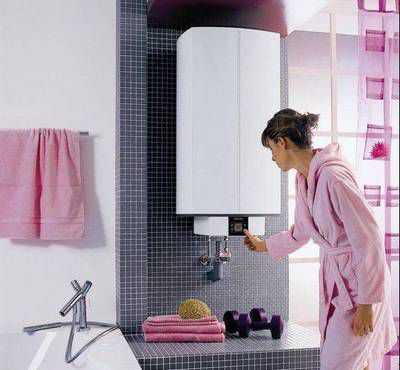

№6. Система управления бойлером
Задавать необходимые параметры работы и контролировать нагрев воды в бойлере можно одним из двух способов:
механическое управление. Самый простой, дешевый и практичный вариант. Степень нагрева воды выставляется поворотным рычагом, который находится на днище бойлера. На самом бойлере располагается небольшое окошко со стрелкой, с помощью которого можно контролировать текущую температуру воды в баке. Все предельно просто – ломаться тут практически нечему. Минус заключается в том, что точно настроить температуру воды сложно, как, в принципе, и определить текущую степень нагрева;

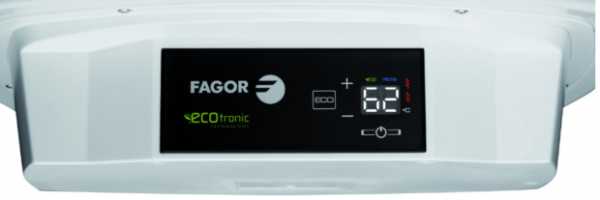

электронное управление. Представлено дисплеем и физическими или сенсорными кнопками. Пользователь получает возможность не только выставлять желаемую температуру нагрева с точностью до градуса, но и запоминать режимы нагрева, проводить диагностику, запускать экономный режим и т.д. Стоят такие бойлеры дороже и, к тому же, чувствительны к перепадам напряжения в сети.
№7. Дополнительные функции, комплектация, установка
При выборе электрического водонагревателя не мешает обратить внимание на его комплектацию и дополнительные опции:
для накопительного бойлера важен слой теплоизоляции. Он должен быть не менее 35 мм, чтобы вода в баке долго сохранялась теплой, экономя семейный бюджет. Вспененный полиуретан на порядок превосходит поролон и будет предпочтительным материалом;
функция защиты от перегрева – важная составляющая вашей безопасности. Если бойлер будет эксплуатироваться на даче, то стоит присмотреть модель с режимом предотвращения замерзания;
таймер позволит проводить нагрев в ночное время суток, когда электричество дешевле. Такие модели стоят не намного дороже обычных и пригодятся тем, у кого установлен двухтарифный счетчик;
каждый бойлер имеет определенную степень защиты от влаги. Если устройство будет эксплуатироваться в ванной комнате, лучше взять модель с IP44, в остальных случаях будет достаточно минимального уровня защиты IP23;

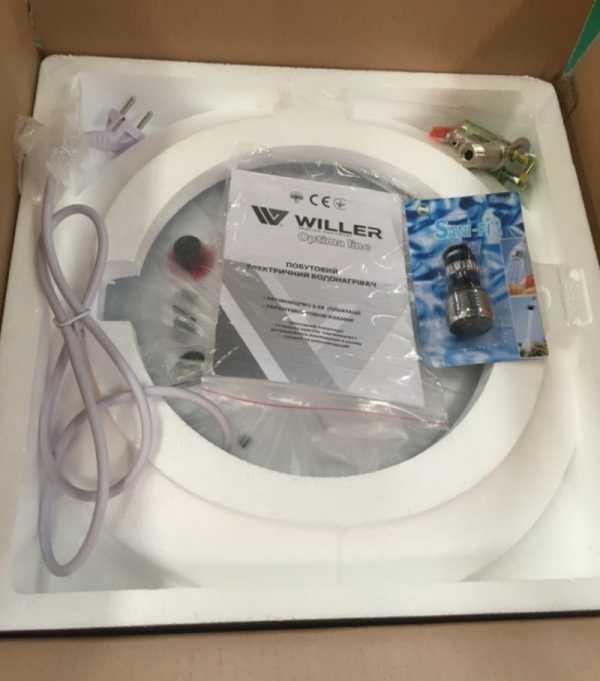

как правило, нормальные производители комплектуют свои бойлеры кабелем питания и подрывным клапаном. Последний устанавливается в месте входа водопроводной трубы в бойлер и предотвращает превышение давления. Также не помешает наличие заводских кронштейнов, благодаря которым будет осуществляться крепление бойлера;
стоит позаботиться о наличии втулки для изоляции блуждающих токов.
Докупать, скорее всего, придется водопроводные трубы, вентили, соединительную фурнитуру, а иногда и крепежные элементы. Если вода в регионе пересыщена солями, не помешает установить фильтр.
Установкой бойлера должен заниматься профессионал, который способен точно следовать инструкции и указанным в ней требованиям. В противном случае могут возникнуть проблемы с гарантийным ремонтом оборудования. Важно обеспечить грамотное заземление и проверить, соответствует ли давление в водопроводе рабочему давлению бойлера: если холодная вода подается с бОльшим давлением, чем следует, придется устанавливать редуктор давления. Наконец, отметим, что перед бойлером должно оставаться достаточно свободного пространства.
№8. Лучшие производители электрических водонагревателей
Тема производителей водонагревателей требует отдельного рассмотрения. Сейчас выделим только самые крупные компании, которые занимаются производством бойлеров:
ARISTON, Италия – надежная техника с небольшими показателями энергопотребления. Большинство моделей получают функцию ускоренного нагрева. Бойлеры производителя достаточно просты в установке и долговечны, отличаются прекрасными показателями соотношения цены и функциональности;
Gorenje, Словения – распространенные по всему миру бойлеры, которые зарекомендовали себя неприхотливостью, широким разнообразием и приемлемыми ценами. Компания постоянно внедряет инновационные технологии и повышает безопасность оборудования. Есть модели с горизонтальной установкой;
Thermex, Италия – крупная компания с представительствами по всему миру, производит бойлеры разной мощности и объема. Баки получают покрытие из нержавеющей стали с биостеклофарфором, многоступенчатую систему безопасности и магниевый анод. В ассортименте есть slim-модели;

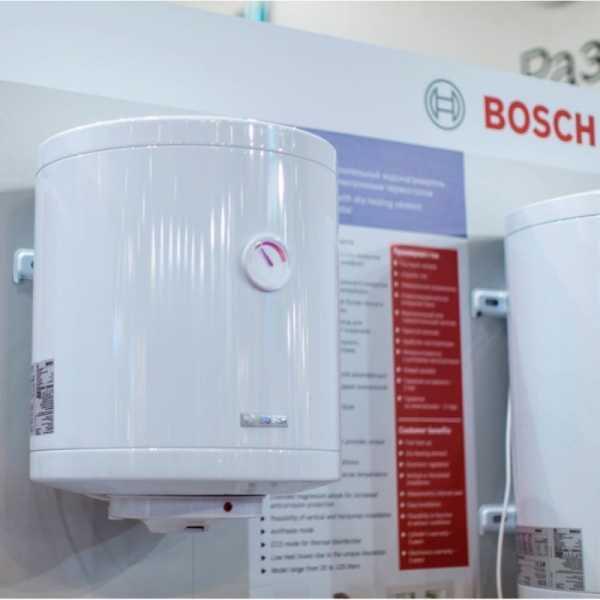

Bosch, Германия – гигант выпускает и водонагреватели. Ассортимент широчайший, качество – немецкое, цены соответствующие, но лучше один раз заплатить и не знать никаких проблем ближайшие несколько лет;
Electrolux, Швеция – компания с мировым именем, постоянно совершенствует продукцию, внедряет инновации. Тут с ответственностью подходят к дизайну оборудования, а также к безопасности. Ассортимент достаточный, многие модели получают «сухие» ТЭНы;
AEG, Германия – выпускает бойлеры проточного и накопительного типа премиального уровня. Проточные имеют мощность от 3,5 до 27 кВт, накопительные отличаются объемом от 5 до 400 л;
ZANUSSI, Италия – надежные и долговечные бойлеры, есть вертикальные и горизонтальные модели, все получают магниевый анод и функцию защитного отключения. По уровню безопасности и экономичности это отличное решение, но назвать бойлеры компании дешевыми сложно;
Stiebel Eltron, Германия – дорогие проточные и накопительные бойлеры, которые отличаются приятным дизайном, функциональностью и практичностью;
ELDOM, Болгария – очень неплохие бойлеры вертикального и горизонтального крепления. Ассортимент по объему широкий, цены демократичные, покрытие бака в большинстве моделей эмалированное;
из отечественных компаний можно отметить «Реал» и «Ореол», которые выпускают хорошие бойлеры и дают на них длительную гарантию.
Неправильно выбранный бойлер может стать причиной больших проблем, например, масштабной протечки. Чтобы не подвергать себя риску, лучше не переборщить с экономией и купить качественную модель с многолетней гарантией.
remstroiblog.ru
95 фото использования в системе и принципы подключения
Сегодня на рынке водогрейного оборудования представлен широкий модельный ряд бойлеров. Поэтому покупатель может столкнуться с проблемой выбора конкретного оборудования. Перед приобретением важно определить собственные потребности и выяснить, на удовлетворение каких нужд будет направлен конкретный агрегат.
Полезно будет ознакомиться и с фото бойлера для воды, чтобы иметь представление о разнообразии внешнего вида и суметь подобрать подходящую модель.
Краткое содержимое статьи:

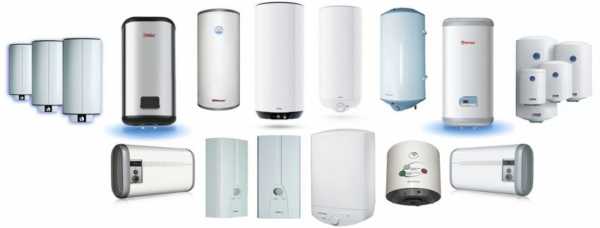

Разновидности водонагревателей
Всю продукцию делят на следующие виды:
проточные и накопительные электрические нагреватели;
газовые нагреватели двух типов;
устройства косвенного нагрева.
Электрические модели
Электрический бойлер для нагрева воды проточного типа компактен и прост в монтаже. Он идеально подойдет для дачи, расположившись на кухне в шкафу или в тумбе под раковиной.

Встроенный мощный ТЭН нагревает воду достаточно быстро. Он располагается в баке, туда подается вода, которая после нагрева идет к выходу, например, к крану. Единственным и существенным минусом является высокая мощность (до 8 кВт), что создает трудности с подбором электропроводки. Отсюда вытекает и большой расход электроэнергии.
Самым популярным является накопительный бойлер. Помимо нагрева, он поддерживает температуру воды на протяжении определенного времени. Достигается это за счет наличия хорошего слоя теплоизоляции. Нагревательным элементом является ТЭН (может быть «сухой» и «мокрый»), забор горячей воды осуществляется вверху бака.
«Мокрый» нагреватель по сути работы напоминает простой кипятильник, поэтому со временем неизбежно образование накипи. Поэтому перед покупкой следует осведомиться насчет жесткости воды.

При высоких показателях ТЭН будет перегреваться, что со временем приведет к поломке бойлера. Следовательно, такие модели подойдут в случае невысоких показателей жесткости.
«Сухой» ТЭН не контактирует с жидкостью в баке. Конструкций их может быть разнообразной, общая суть – все они помещаются в специальную защитную трубку или колбу, располагающуюся на дне. Безусловно, накипь образуется на защитном кожухе, но гораздо дольше. Тем самым удлиняется срок службы аппарата. Профилактические работы весьма редки – примерно раз в два года.

Перед осуществлением покупки стоит обратить внимание на материал, из которого изготовлен бак. Нержавеющая сталь, обработанная защитным слоем титановой эмали будет одним из самых долговечных материалов.

Многие современные бойлеры для горячей воды имеют стеклокерамический внутренний резервуар. Со временем на его поверхности могут образоваться микротрещины вследствие температурных перепадов.
Чтобы подключить квартиру к системе горячего водоснабжения, предпочтение лучше отдать стальным нержавеющим бакам, поскольку производитель дает до 10 лет гарантии на них.

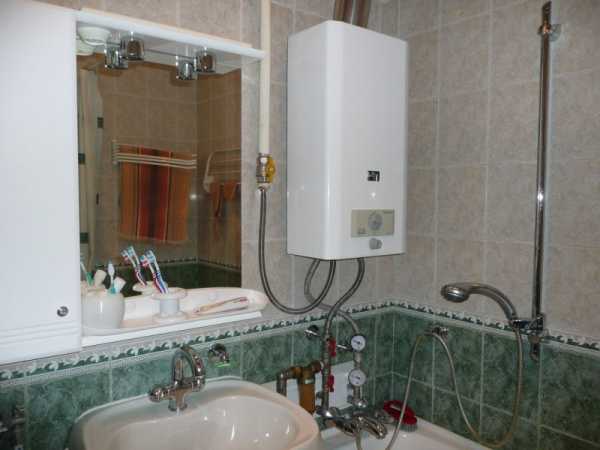

Газовые модели

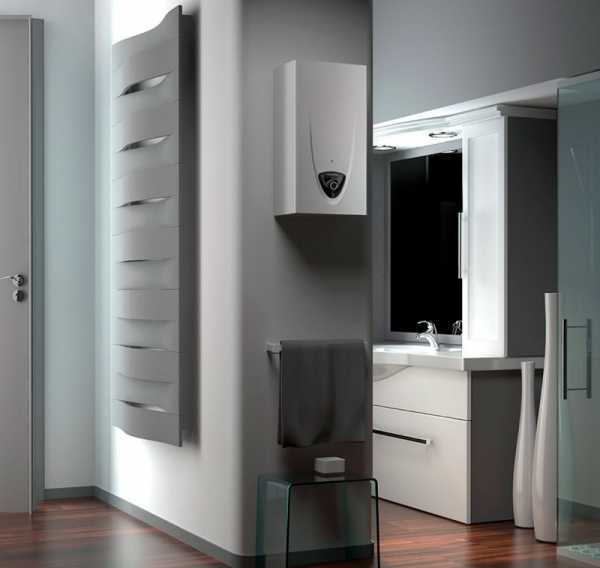

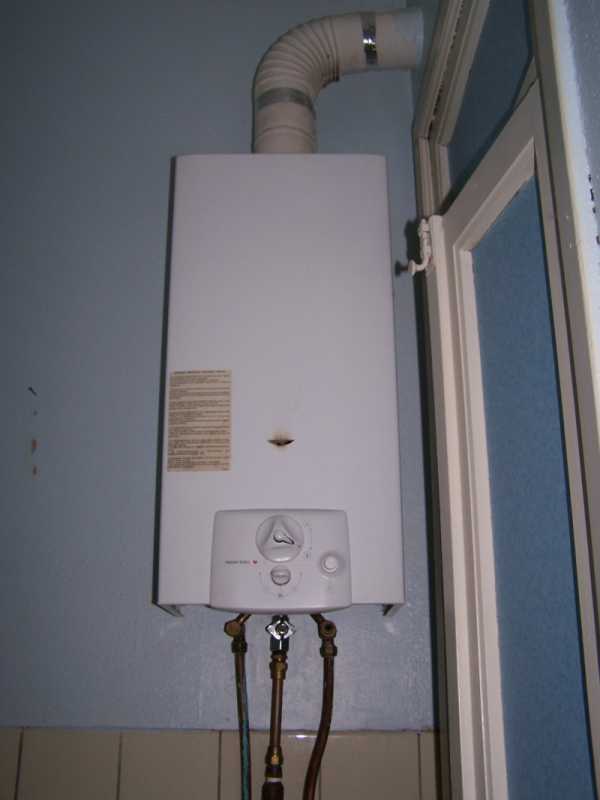

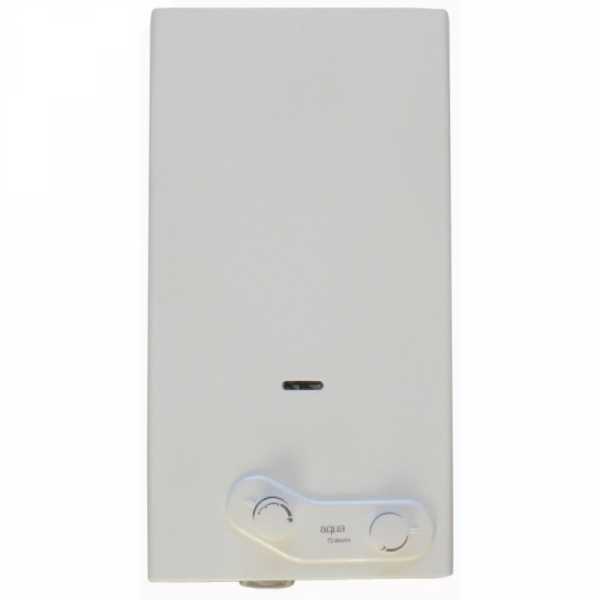

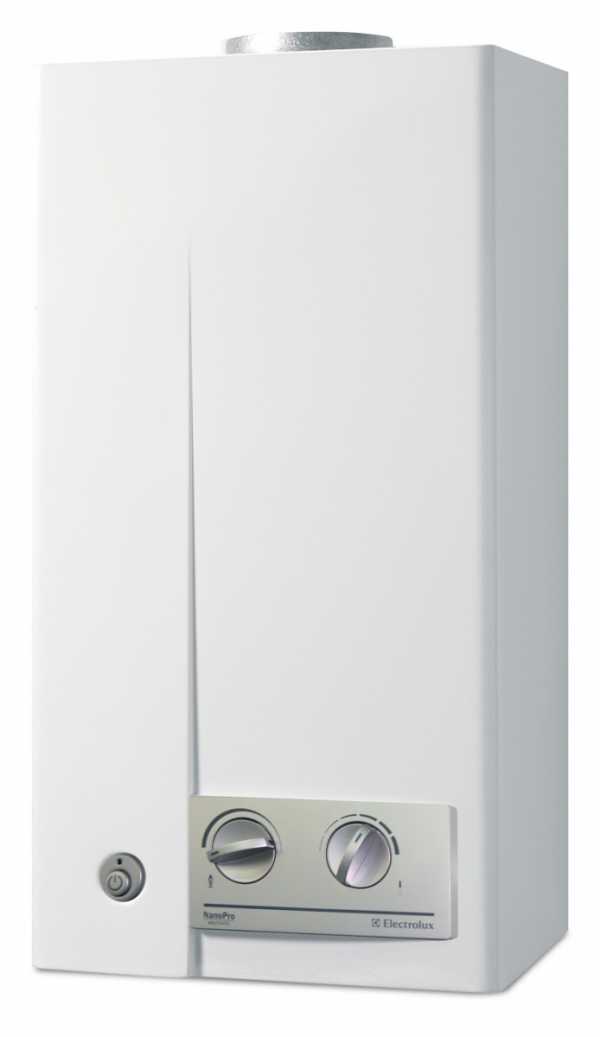

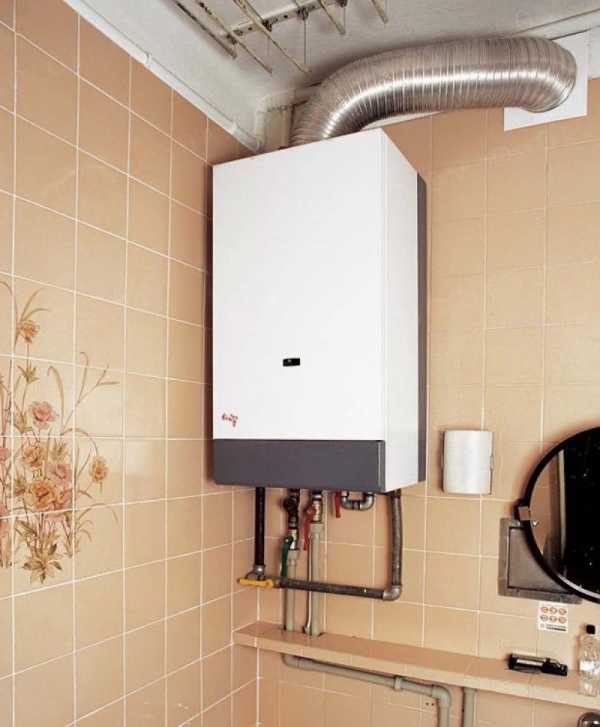

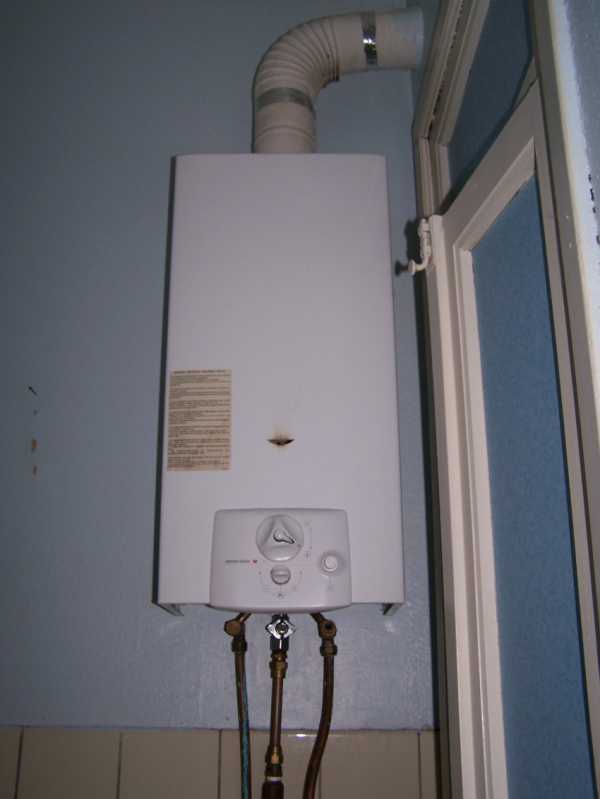

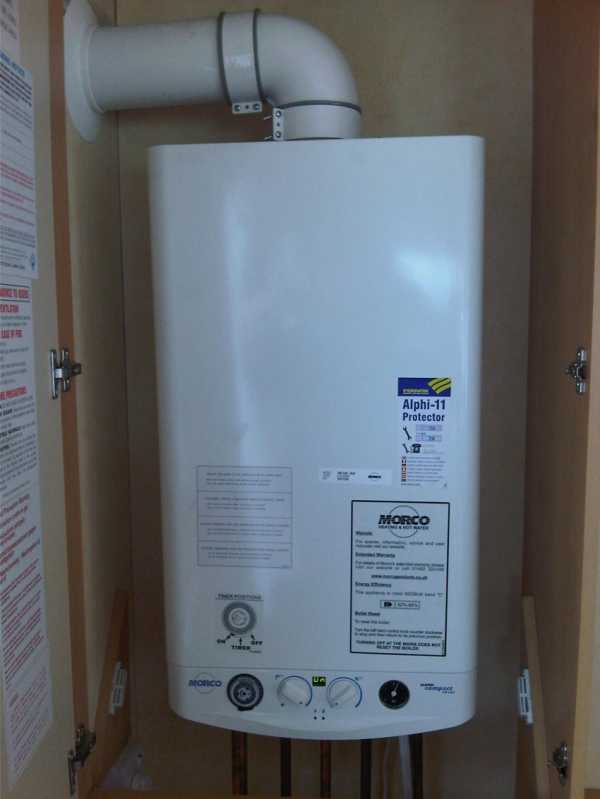

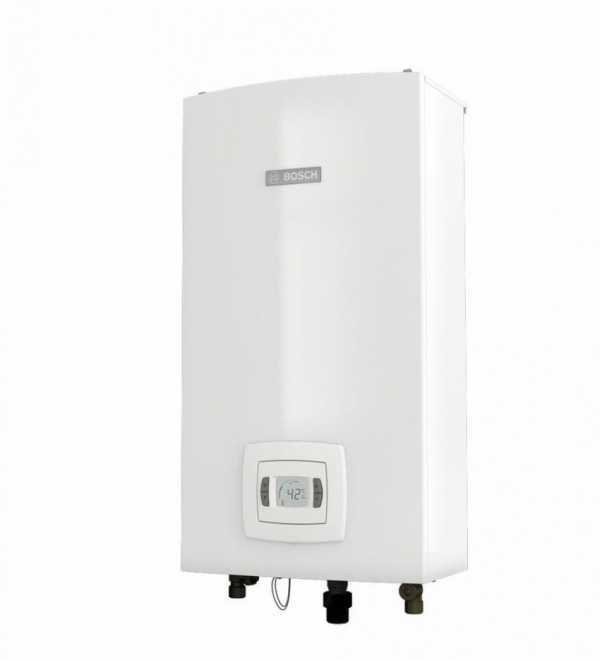

Проточные водонагреватели представляют собой газовую колонку, зачастую устанавливающуюся в домах со всеми необходимыми и подведенными коммуникациями.
Стоит отметить, что в быту даже газовая колонка иногда называется бойлером. А в переводе с английского boiler – это котел. Трудности с монтажом связаны с необходимостью получения разрешения у газовых служб конкретного района.

Простая газовая колонка имеет теплообменник, который пропускает через себя воду. Нагрев осуществляется за счет газовой горелки, расположенной под теплообменником. Современные варианты оснащены датчиками температуры, напора воды, который блокирует газовый клапан в случае недостаточного давления.

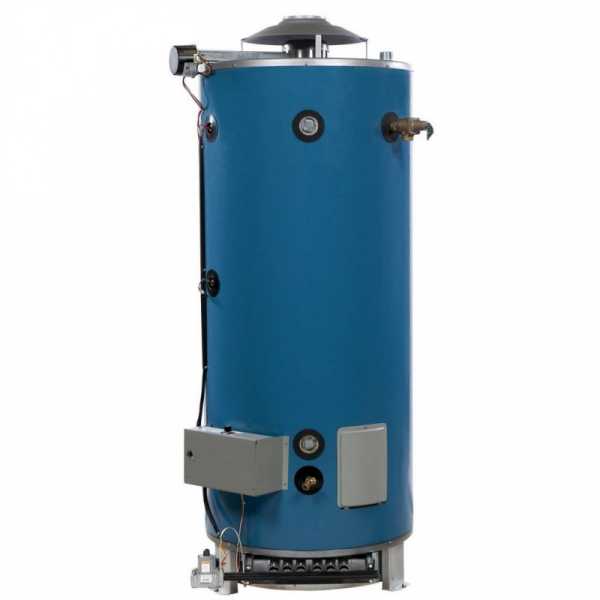

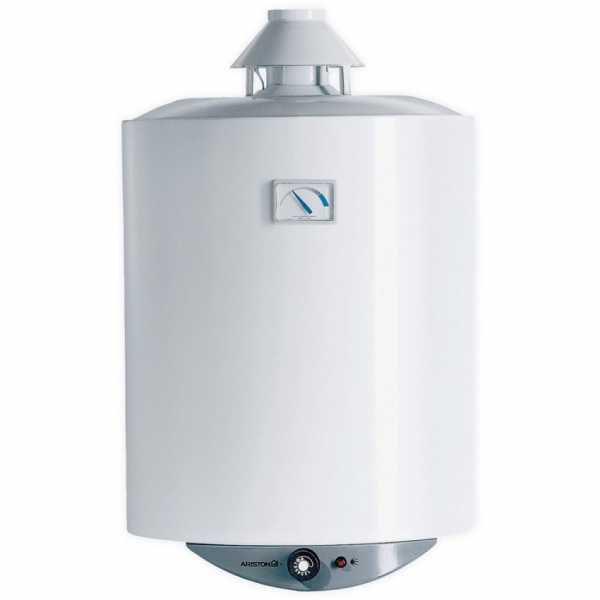

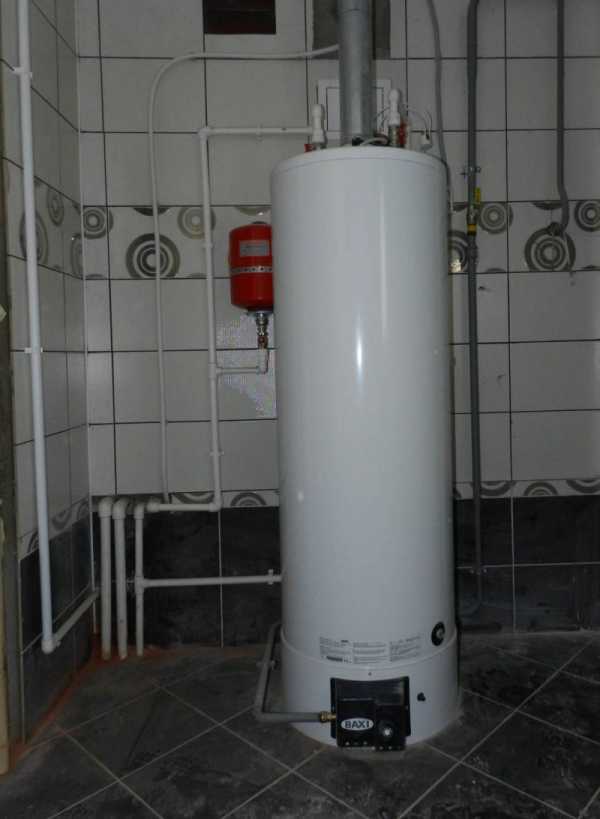

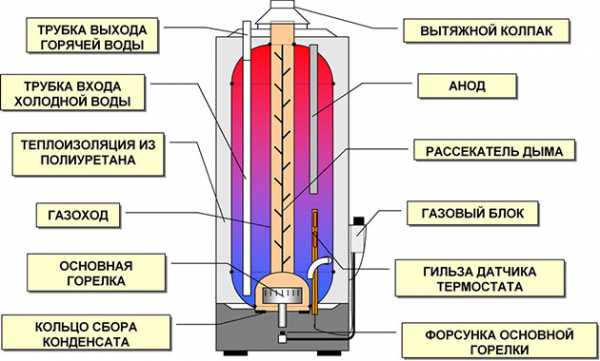

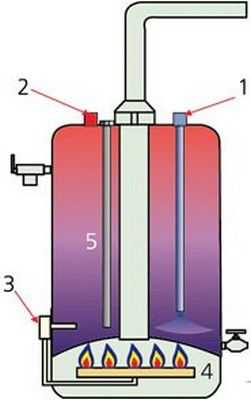

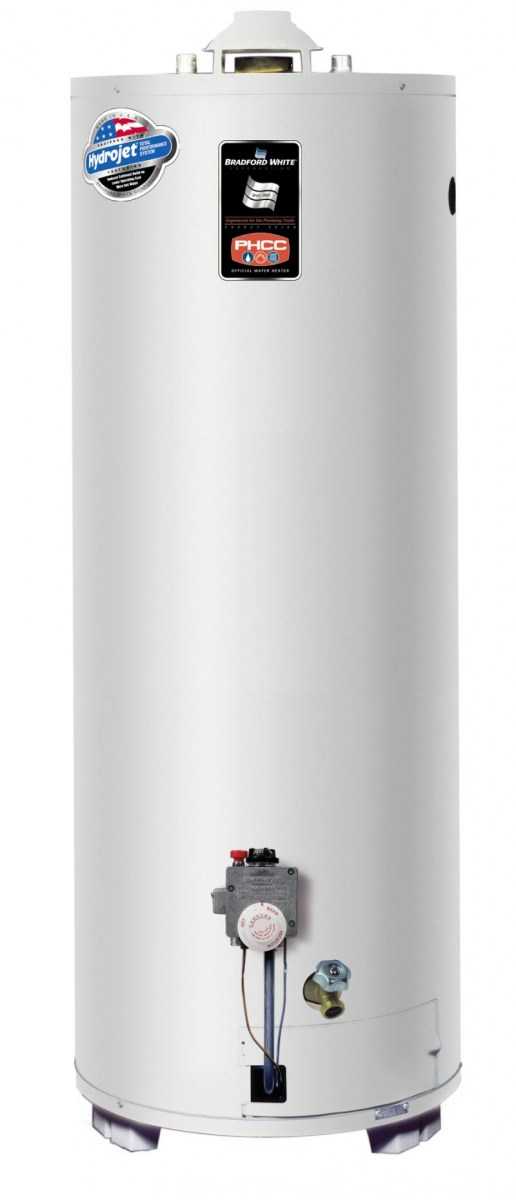

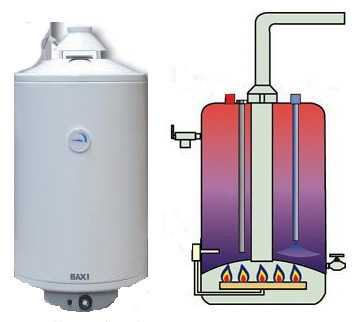

Альтернативой колонке служат накопительные модели. В них установлена емкость, заполняемая водой. Подача газа к горелке управляется термостатом, встроенным в емкость.
Когда температура достигает необходимых показателей, нагреватель приостанавливает свою работу. Система все время содержит готовую горячую воду, что экономит время и расход газа.

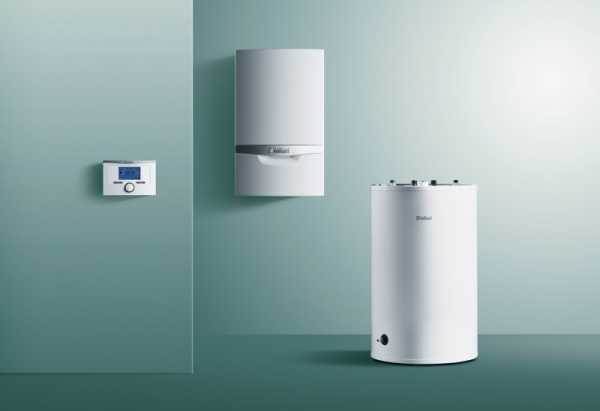

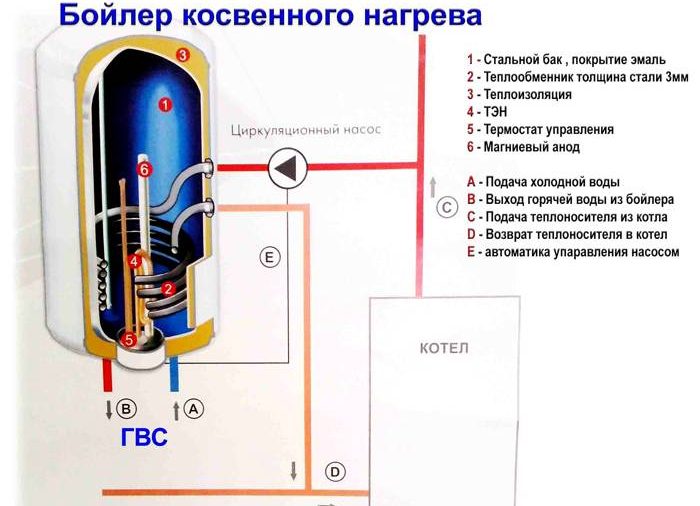

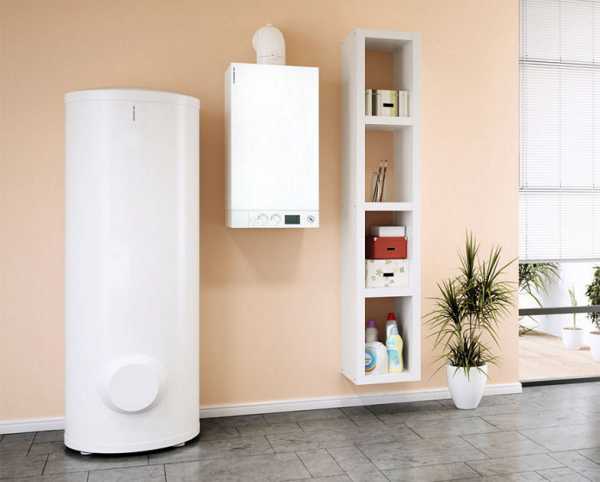

Устройства опосредованного нагрева

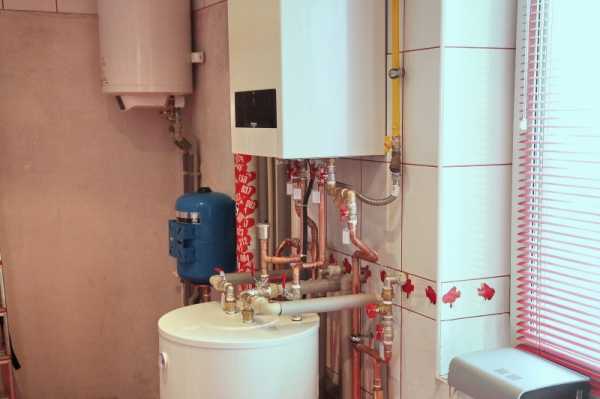

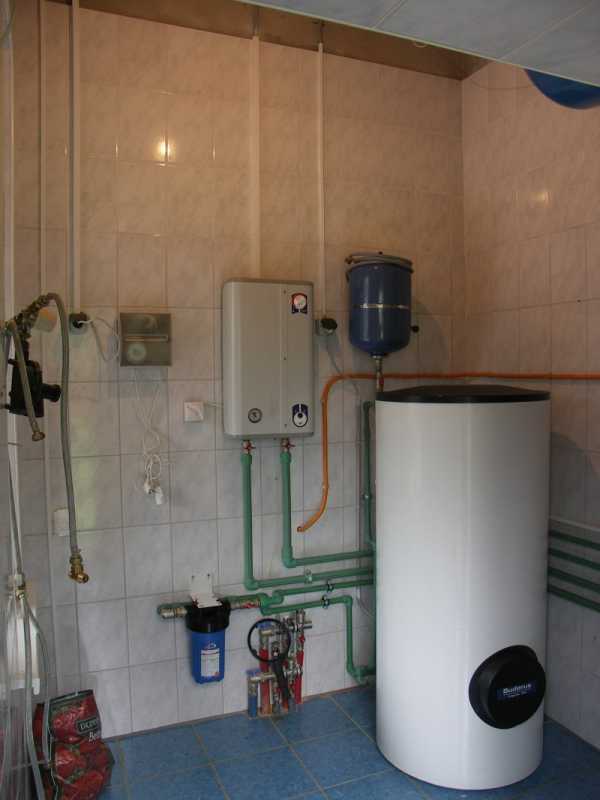

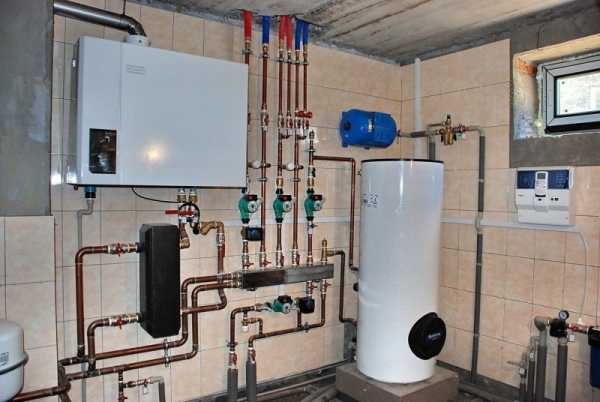

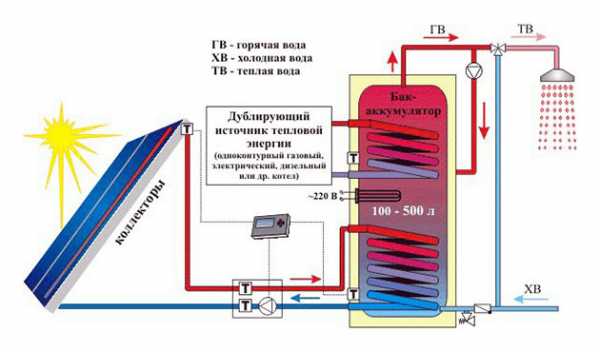

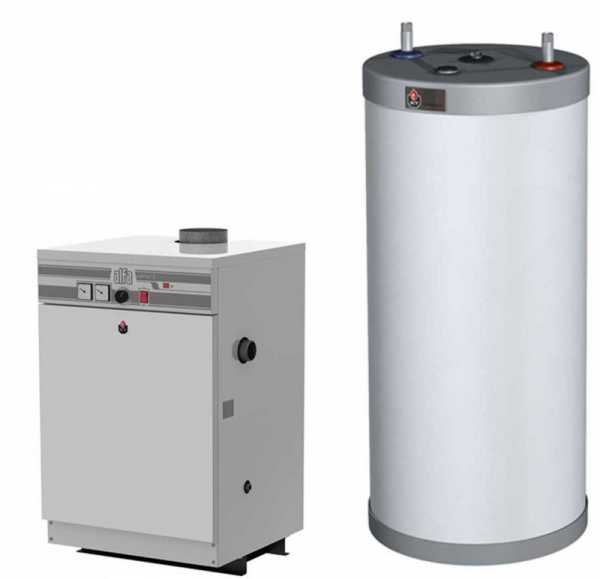

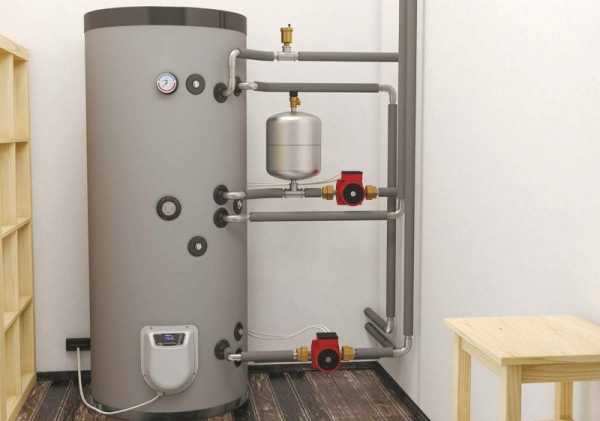

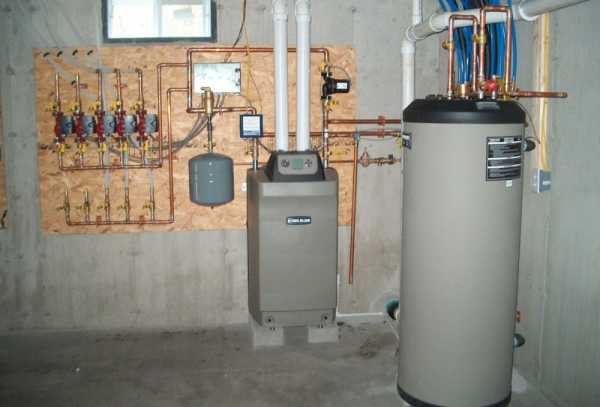

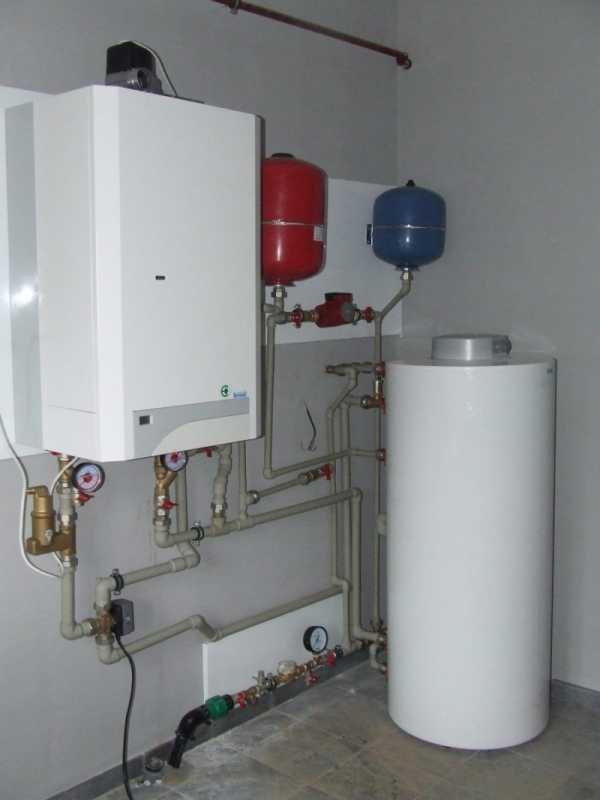

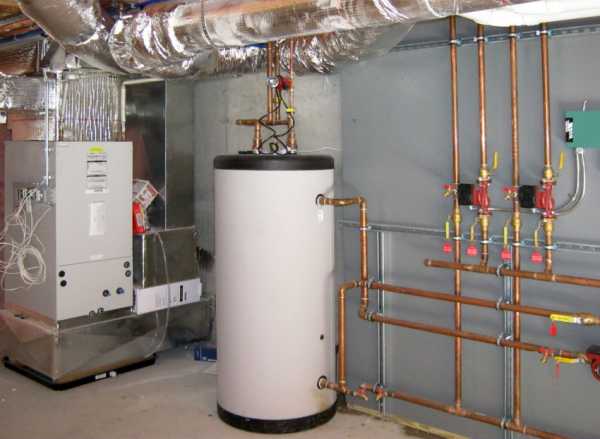

Бойлер косвенного нагрева воды не оборудован нагревательным элементом. Для этих целей используются внешние источники, например, теплоноситель из системы отопления.

Проходя по теплообменнику, встроенному в бак, она нагревает его содержимое. Такие модели отличаются экономичностью, поскольку не задействуют напрямую ни газ, ни электроэнергию. Однако цена на такие устройства высока, а объем бака может доходить до тысячи литров.
Мощность нагревательного элемента определяет время, за которое вода достигает заданных температур. Газовые модели быстрее электрических справляются с нагревом.
Электрические модели часто оснащаются двумя ТЭНами с невысокой мощностью, или одним, но с большими показателями. В сумме мощность должна быть не менее 2 кВт. При таких значениях до 50°С вода нагреется примерно за 2-4 часа (в зависимости от объемов). Устройства малой мощности подойдут там, где расход горячей воды минимален.

Объем бака
Размеры бойлеров напрямую зависят от того, какое количество человек будет нуждаться в горячей воде. Одному человеку вполне подойдет бойлер на 10-30 литров. Семье из двух человек понадобиться уже 50-80 литров. Три человека – 80-100 литров, четыре – 100-120.

Повышенного объема бойлеры пригодятся тогда, когда под одной крышей живут пять и более человек. Здесь как раз подойдет бойлер с опосредованным нагревом воды. Чтобы понять, какое количество воды потребляется каждым членом семьи, можно воспользоваться специальными таблицами.
Форма водонагревателя
Накопительные бойлеры бывают двух форм: в виде цилиндра и плоские.

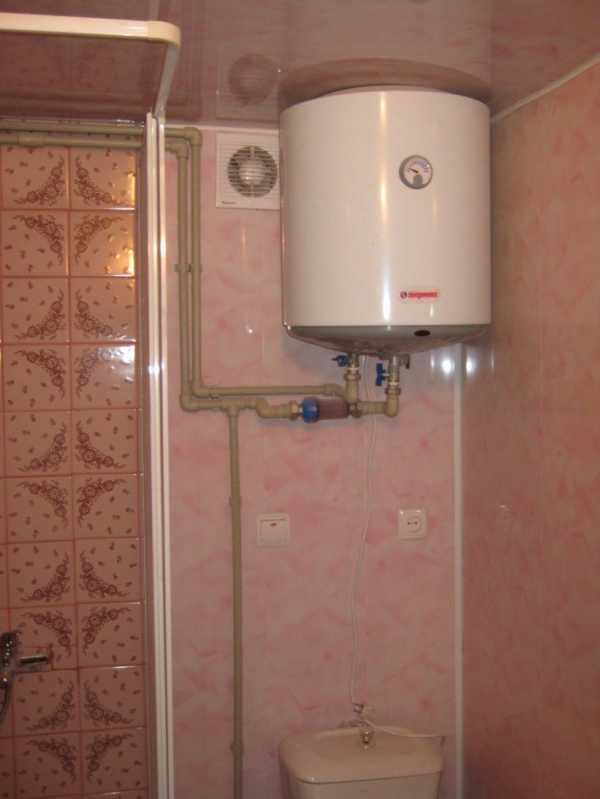

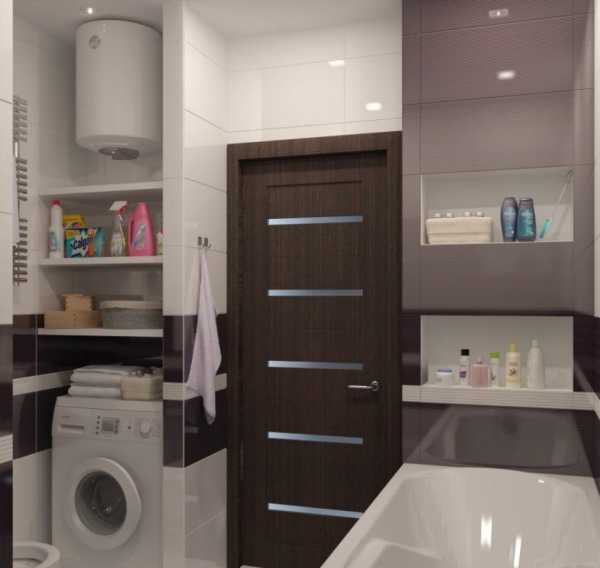

Большим спросом пользуются именно цилиндрические модели с вертикальным размещением на стене. Преимуществом таких бойлеров является компактность.

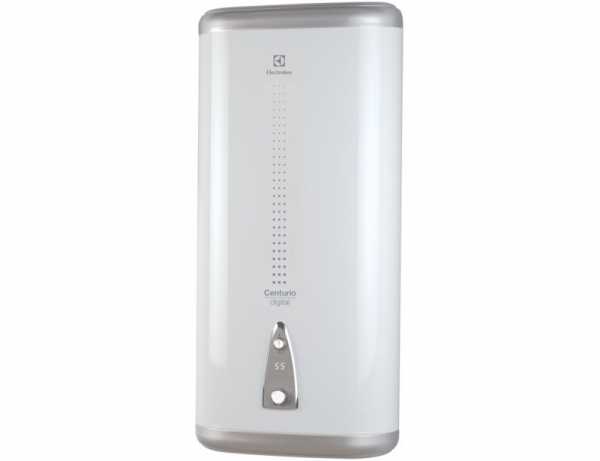

Плоский накопительный водонагреватель тоже занимает немного места, имеет приятный дизайн. Такие бойлеры для воды в интерьере смотрятся очень стильно. Кроме того, его можно легко спрятать в кухонный или ванный шкафчик.

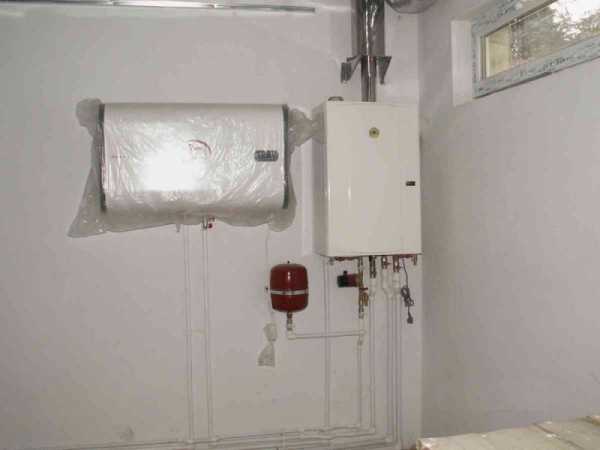

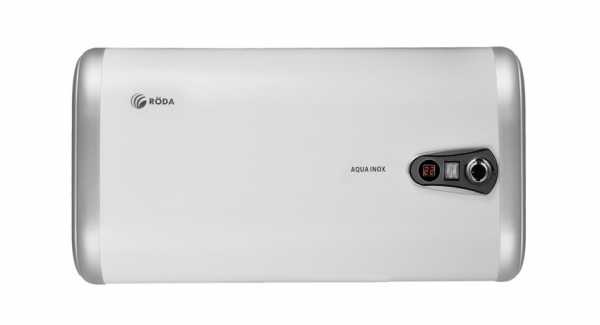

Есть модели, размещающиеся горизонтально. Однако их стоимость превышает вертикальные аналоги. Горизонтальные устройства дают максимальную экономию пространства, что особенно актуально в маленьких ванных комнатах.

Выбор конкретной модели бойлера – дело индивидуальное и непростое, в нем важно найти золотую середину между финансовыми возможностями и будущим комфортным использованием технического приспособления.

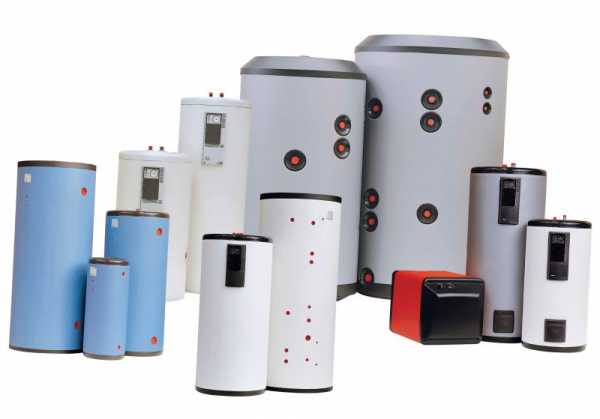

Фото бойлеров для воды

Также рекомендуем посетить:
vannajainfo.ru
Бойлер для воды электрический – подключение, эксплуатация и особенности
Сегодня многие хозяева своих квартир или домов стараются устроить автономное горячее водоснабжение. Так отпадает зависимость от бытовых служб до минимума. Для этих целей отлично подходят бойлеры для воды электрические (нагреватели воды).
В продажах представлены такие модификации этой техники:
Накопительные.
Косвенного типа.
Проточные.
Преимущества электрических бойлеров

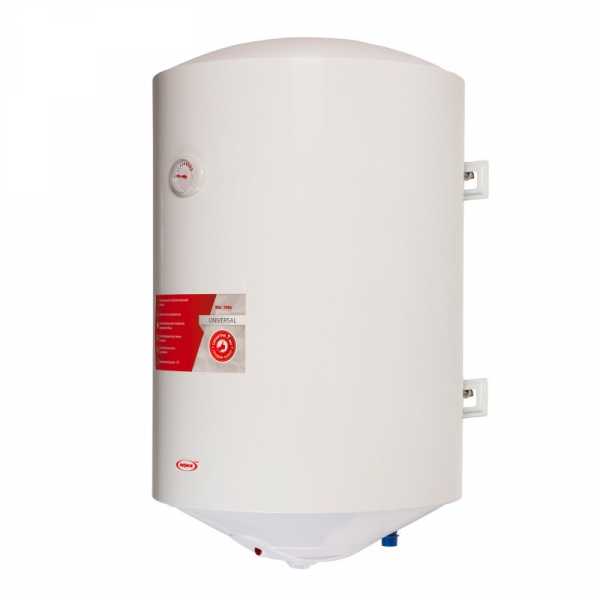

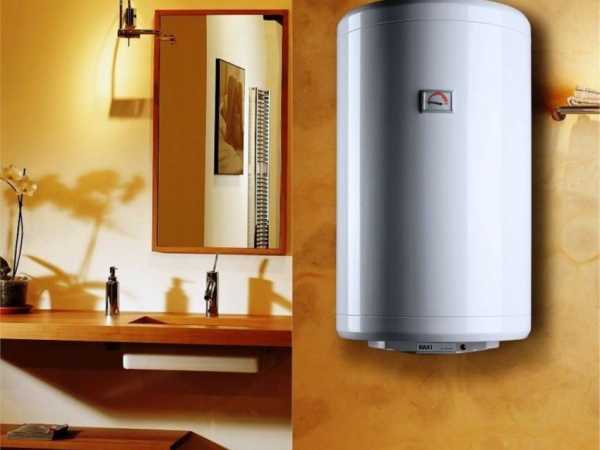

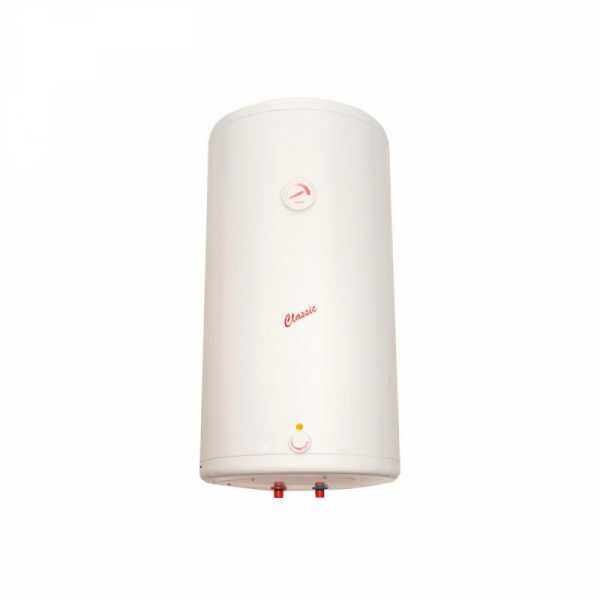

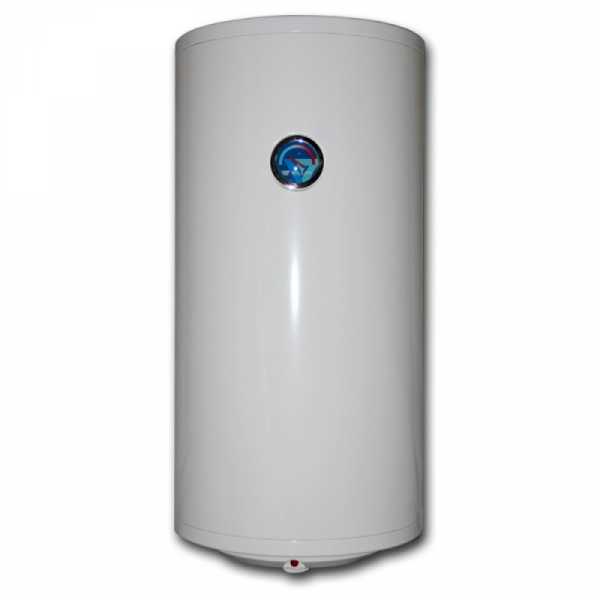

Цилиндрический бойлер
Водонагреватель электрический имеет следующие характеристики следующие:
Являются самым оптимальным вариантом для применения в небольшом частном доме.
Приемлемая стоимость.
Лёгкость монтажа.
Надёжная эксплуатация.

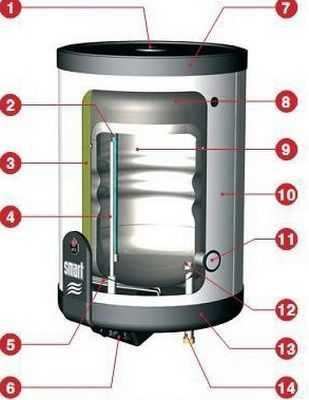

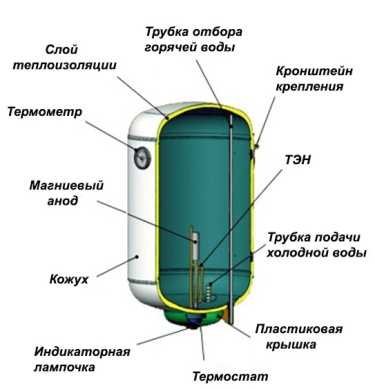

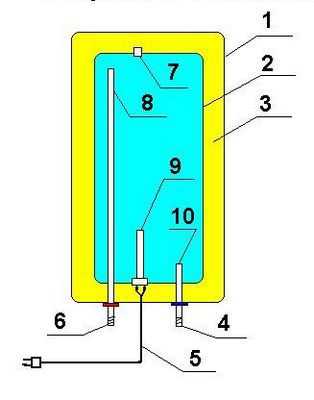

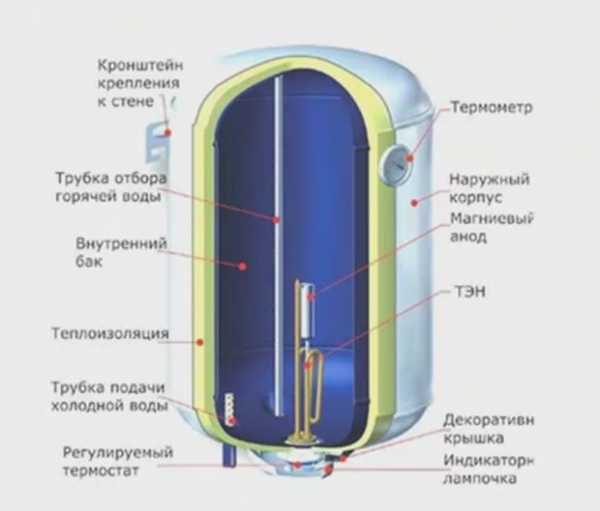

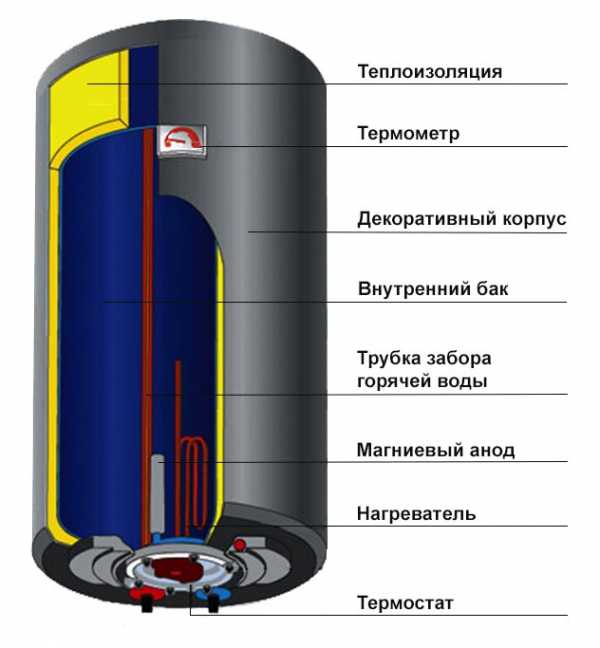

Устройство электрической модификации таково:
Формат аппарата – это круглый или овальный бак. Его покрывает слой теплоизоляции (чаще всего этого пенополиуретан). Слой прикрывает декоративный кожух. Сам бак обычно изготавливают из:
стали, на которой создаётся эмалированное покрытие,
нержавеющей стали,
пластика.
В нижней составляющей бак сосредоточен ТЭН, Он доводит воду до необходимых температурных кондиций. Эти показатели лимитированы термостатом. Обычно максимальное значение здесь – это 75 С.
При отсутствии водоразбора в устройстве аппарата поддерживается заданная температура по автоматическому включению и выключению нагревательного элемента (ТЭНа). Он дополнительно защищён от перегрева в сложных ситуациях. И когда вода нагревается до 85 С, он самостоятельно отключается.
Указанные 75 градусов – это крайнее значение для прибора. А оптимальной верхней температурой воды считается 55 градусов. Именно работая в подобном режиме, бойлер даёт необходимые объёмы горячей воды. При этом ещё получается хорошая экономия электричества.
Накопительная модель в зимнее время часто трудится до предела. Причина: в этот период из водопровода идёт очень холодная вода. И ТЭН, работая экономно, не успевает её нагревать должным образом.
В верхней стороне бака выведена трубка. На этом участке самая высокая температура воды. А через эту трубку осуществляется водоразбор. В нижней же стороне бойлера, где сосредотачивается ТЭН, устроено прохождение холодной воды.
Стальные баки могут быть серьёзно повреждены электрохимической коррозией. Для защиты от неё в них внедряется магниевый анод. Постепенно он полностью разрушается. Поэтому каждые 2-3 года его нужно менять.

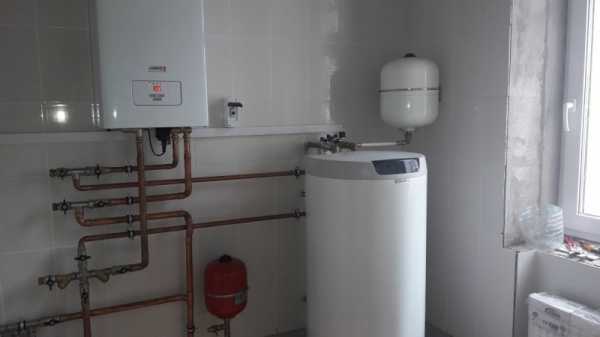

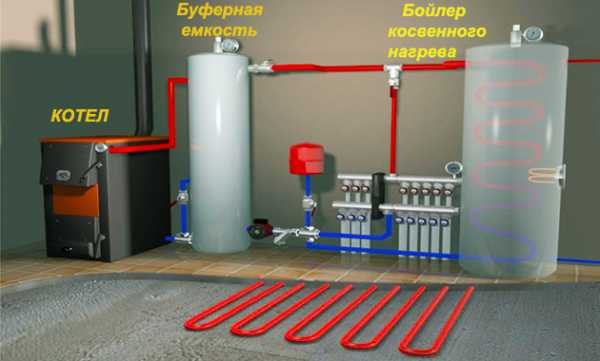

Модели косвенного типа

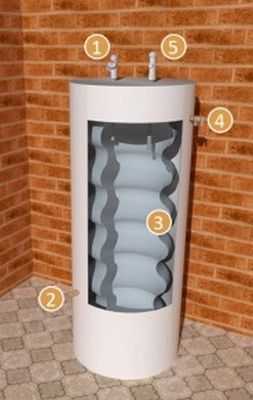

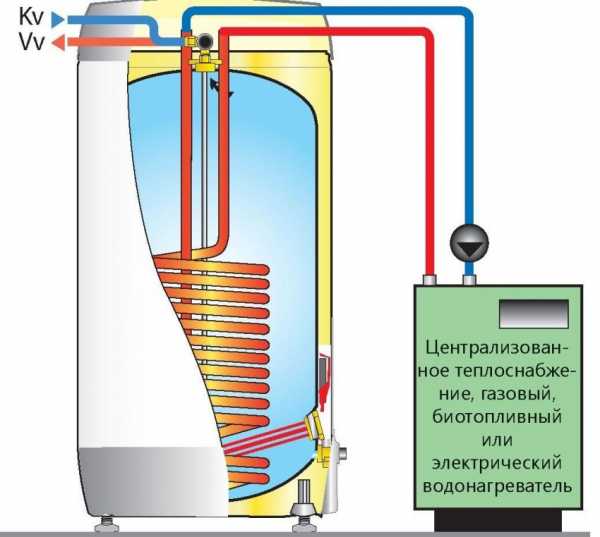

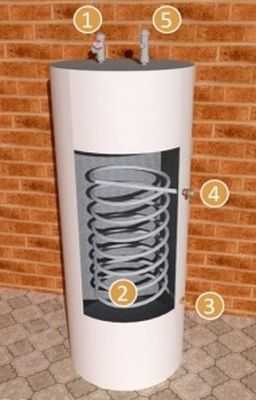

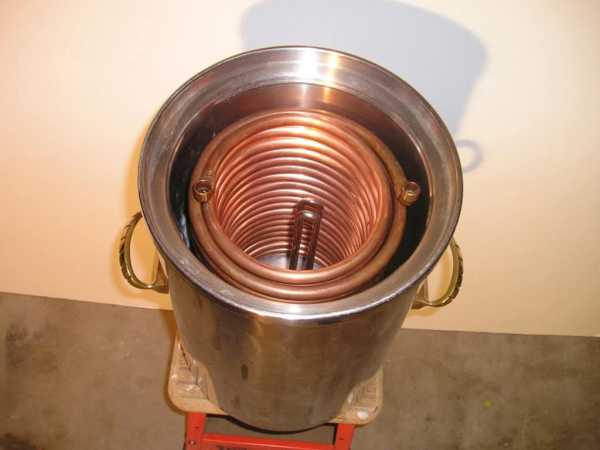

Змеевик бойлера косвенного типа
Они не способны генерировать тепловую энергию своими усилиями, хотя в некоторые версии интегрирован ТЭН. Он поддерживает температурные показатели воды в различных ситуациях. В стандартном режиме агрегат обеспечивает ГВС водой. Её подогрев происходит с помощью змеевика. В нём протекает тепловой носитель. Далее представлена схема устройства данной модели.
Здесь бак основательно утеплён. Его ёмкость внушительна (есть версии до 1000 л). В него внедрён змеевик. К змеевику прямо из котла подведён тепловой носитель. Вода подаётся в нижнюю составляющую бака. Горячая вода отбирается из верхней составляющей. Потенциал подобного бойлера таков, что солидная трата горячей воды гарантирована. По этой причине аппарат часто работает в частных домах, где проживает много потребителей воды.
Недочёты такой модели:
Принцип модели косвенного типа основан на традиционном тепловом обмене между средами с отличающимися температурами. Образование воды из крана с параметром 55 ºС возможно, если тепловой носитель в котле достигает хотя бы 80ºС.
Бак с внушительной ёмкостью загружается очень долго. И при активном водоразборе жильцам дома приходится применять ГВС по конкретному расписанию.
В данные модификации также для защитных целей ставится магниевый анод. В более навороченных версиях устроены два змеевика. Через один из котла движется тепловой носитель. А второй может ассимилироваться с дополнительным тепловым источником, например, другим котлом или солнечным коллектором. Температура поддерживается в сложных ситуациях благодаря наличию Тэна с термостатом. Он устраивается в верхнем участке бака.
Схема:
Бойлер косвенного нагрева электрический можно монтировать на пол и на стены. Их работа может строиться на разных источниках тепловой энергии. Часто в тандем таким моделям предлагаются двухконтурные котлы. Здесь идёт сохранение отопительной температуры, и идёт загрузка бойлера. Осуществляется поочерёдное переключение между этими двумя технологиями.
Бойлер открытого типа
Такие аппараты могут быть закрытыми или открытыми. Их монтаж может происходить на стену или на пол. Также они отличаются по уровню мощности и автоматизации.
В закрытых версиях, как правило, присутствует высокое давление. Данные версии – это резервуары, на которые постоянно воздействует водопроводная или отопительная система. Агрегатам для успешной работы необходим расширительный бак или оборонительный клапан. Эти компоненты компенсируют перегрузки давления, уберегают технику от повреждений.
В открытых модификациях давление понижено. Оно не оказывает на них воздействия. В этой технике вода подаётся с перекрытием на выходном участке, а не на входном (как в закрытых версиях).
По степени траты нагретой воды резервуар постоянно подпитывается холодной водой из водопроводной сети. Когда вода в нём по температуре падает ниже стандартного параметра, автоматически активируется ТЭН, и вода подогревается.
Крайне важно грамотно рассчитывать мощность нагревательного элемента. Ключевым параметром здесь является динамика нагревания воды.
Нюансы подключения накопительной модели к сети

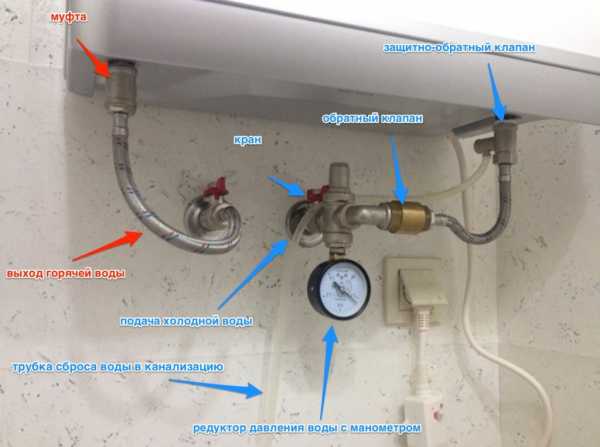

Подключение в систему водоснабжения
Подключение электрического бойлера данной модификации к отопительной сети важно учитывать следующие факторы:
Стандартная накопительная электрическая модель не имеет должной мощи для полного эффективного отопления. Если электрический бойлер для нагрева трудится без пауз, то серьёзно сокращается его эксплуатационный срок.
В отопительной технологии тепловой носитель должен циркулировать по принудительному принципу. Причина: в указанной модификации бойлера входной и выходной патрубки характеризуются довольно скромным сечением. И конструкция аппарата такова, что в верхней стороне резервуара может скапливаться воздух. Это совершенно неприемлемо для отопительной системы.
И тепловыми источниками здесь являются эти же электрические нагревательные компоненты (ТЭНы) и газовые горелки. Только включать их следует после того, как в частном доме открыт кран с горячей водой. По такому принципу функционируют проточные электрические модели.

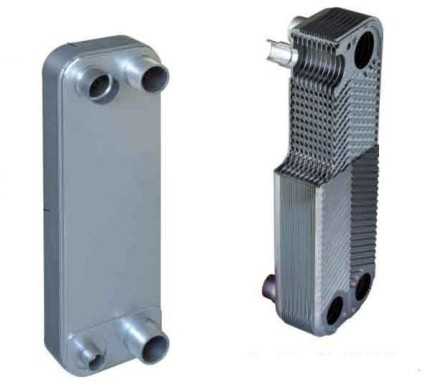

В некоторых случаях ГВС в частном доме обеспечивается пластинчатым бойлером. По формату он является водоводяным тепловым обменником. Он трудится по принципу модели косвенного типа: идёт передача энергии от теплового носителя воде. Только эти операции осуществляются в проточном режиме.

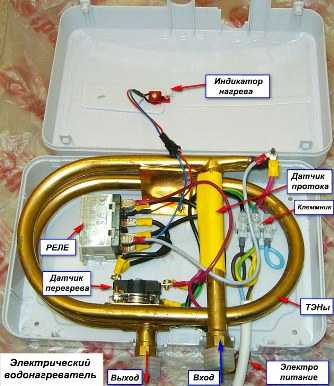

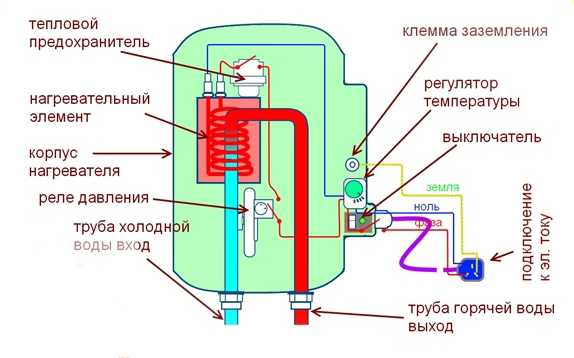

Проточные модели
Их главное достоинство – это компактные габариты. Однако эти агрегаты потребляют очень много энергии. По этой причине область их использования весьма ограничена.
Проточные бойлеры способны подавать нагретую воду без предварительных подготовок и в течение довольно продолжительного периода. Зато модель ограничена по расходам воды. Такой фактор является негативным при солидном числе пользователей.
По проточной схеме нагревания воды её участником становится рабочий резервуар, но уже со значительно меньшим объёмом. А холодная вода нагревается моментально прямо перед применением.
Чтобы данная схема работала эффективно, устанавливаются ТЭНы в 6-20 Вт.
Проточные модели также могут быть закрытыми и открытыми, как и накопительные модификации.

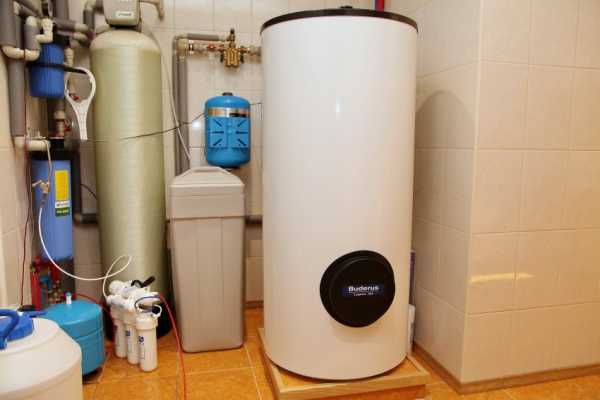

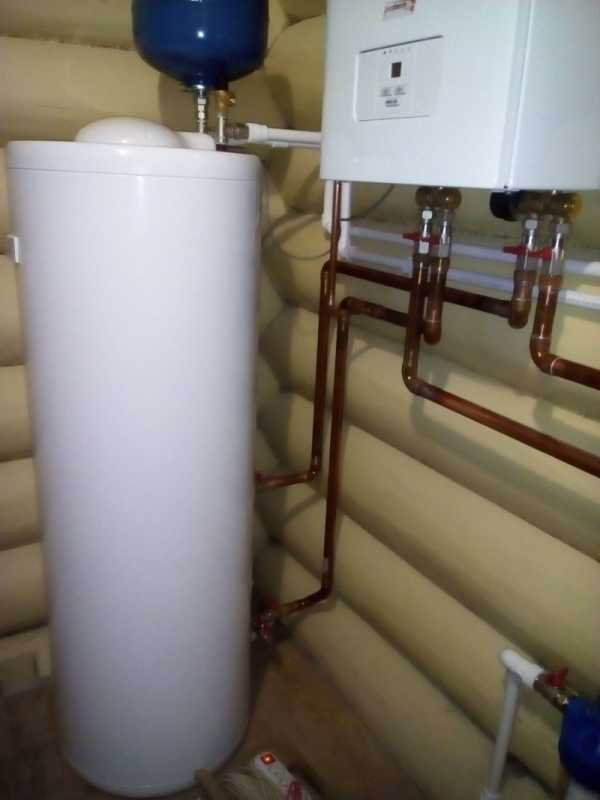

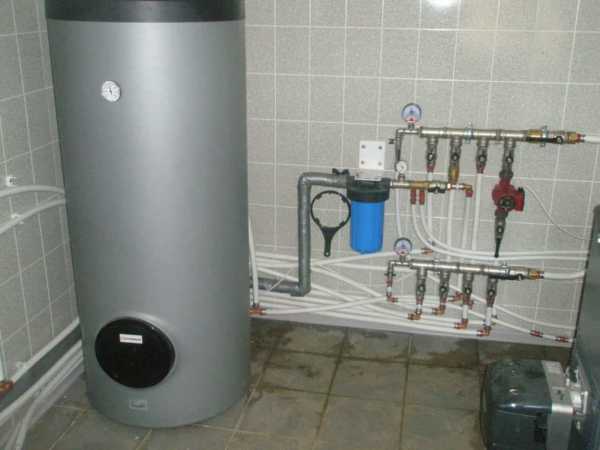

Специфики напольных электрических бойлеров

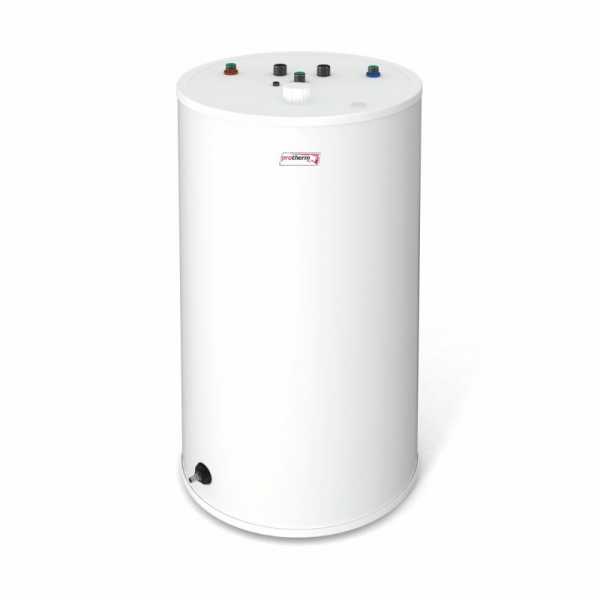

Напольный электрический бойлер
Нужные элементы под напольные модели подводятся с помощью нижней стороны боковой вертикальной стенки аппарата. В быту напольные версии используются редко, поскольку их самые большие параметры это 100-150 л. К тому же они занимают много пространства в помещении, обладают колоссальной мощностью. Это может привести к помехам в электросети.
Подключать их следует обязательно через щиток. А к водоснабжению они подключаются по аналогии с настенными моделями.
Чтобы обеспечить водой максимум 4 точки, нужен аппарат от 150 л. Обычно в частном доме имеется два санузла. Поэтому необходима техника на 200 л. (минимум). Так подогреваемая вода будет распределяться равномерно по объёмам и температуре. А жильцы не заметят скачков давления и температуры.
Данный аппарат нужно подключить к трём местам:
отопительному контуру,
участку холодного водоснабжения,
электросети.
Так как горячий тепловой носитель проходит через вторичный тепловой обменник, внутренняя полость ёмкости нагревается. Если ёмкость цилиндрической формы, в ней устроена серьёзная теплоизоляция. Поэтому вода в неё остывает очень медленно.
Схема подключения накопительного бойлера
Бойлер электрический имеет технологию безопасности. Её состав следующий:
автоматический отводчик воздуха,
оборонительный клапан,
термостат,
узел температурного смешения.
Благодаря этому клапану ёмкость не разрушается от перегревов и закипаний воды.
Так как работа прибора связана с электрическим ТЭНом, то, если внезапно одновременно выйдёт из строя и этот ТЭН, и термостат, и в этот момент не будет потребления, температура ёмкости может стать критической.
Защитный клапан не допускает подобной картины. Когда он срабатывает, излишнее давление и лишняя горячая вода направляются в канализацию.
Подведем итоги
Иногда вообще лучше не углубляться в понимание всех циклов работы электрического бойлера, поскольку эти знания необходимы для монтажника на постоянной основе или же для продавца данного вида техники.
А обычный потребитель может вскользь ознакомиться с видами, выясняя для себя нужную информацию на период покупок.
pechiexpert.ru
Как выбрать водонагреватель накопительный? — какой бойлер лучше
Водонагреватель накопительный, он же бойлер, – электрическая емкость для нагрева воды определенного объема. Это удобный и относительно быстрый способ обеспечения постоянного горячего водоснабжения. Консультанты ресурса «Сантехник Портал» расскажут, как выбрать электрический бойлер, чтобы обеспечить резервным запасом горячей воды всех членов семьи. Для этого нужно выяснить разновидности нагревателей, их преимущества и недостатки.
Основные разновидности водонагревателей
Все нагреватели в квартиру или частный дом делятся на две большие группы: электрические (бойлеры) и газовые (колонки). Электрический водонагреватель классифицируется еще несколькими разновидностями, которые отличаются конструкцией и способом нагрева жидкости.
Основные виды водонагревателя для дома:
накопительные;
проточные;
проточно-накопительные;
наливные.
Какие водонагреватели лучше купить в квартиру?
В деревне, где отсутствует прямая подача воды, лучшим решением станет использование наливного электрического бойлера.
Проточные бытовые нагреватели бывают напорные и безнапорные. Безнапорный прибор требует установки непосредственно рядом с водоразборной точкой, которую он и будет обслуживать.
Напорное устройство устанавливается в водонапорный стояк и обслуживает сразу несколько водоразборных точек. Целесообразнее всего в квартире установить проточный напорный водонагреватель, а для гаража, частного дома или дачи логичнее установить безнапорный.
Нагреватель воды накопительный или проточный – отличное решение для обеспечения горячей водой дома или квартиры. Какой прибор лучше?
Выбирая электрический водонагреватель, прежде всего, необходимо определиться с типом прибора, который вам подойдет лучше всего – накопительный или проточный, и только потом подбирать нужную мощность и емкость.
Особенности накопительного водонагревателя
Нагреватели для воды электрические (бойлер) нагревают воду до 55-750С, после температура поддерживается в автоматическом режиме. Так как вода нагревается постепенно, устройство не нуждается в большой мощности электропитания и вполне может подключаться к бытовой розетке.
Даже бойлеры объемом 150 литров потребляют всего 1,5-2 кВт. Из-за сравнительно малого электропотребления, дающее возможность монтировать водонагреватель электрический накопительный в любом помещении, делает его таким популярным на рынке. Так же стоит учесть то, что количество горячей воды ограничивается объемом бака бойлера и для нагрева следующей «порции» придется подождать некоторое время.
У накопительных водонагревателей для квартиры объем бака колеблется от 10 до 500 литров. Перед тем, как выбрать бойлер необходимого объема нужно учитывать, что для одного человека, чтобы принять душ требуется около 30 литров горячей воды. Если учесть, что принимать душ будет по очереди два человека, следует приобрести бойлер объемом не менее 50 литров.
Если же людей будет трое, то стоит либо увеличивать объем накопительного бака, или ждать пока вода нагреется в небольшом водонагревателе. В бойлере объемом 30 литров чтобы нагреть воду от холодного до горячего состояния требуется около одного часа.
Для принятия душа оптимальным вариантом считается бойлер на 10 литров. Это глубочайшее заблуждение. Для душа минимум 4 литра теплой воды в минуту. Исходя из этого следует, что 10 литровый бойлер даст около 20 литров теплой воды, которой хватит максим на 5 минут, потом придется мыться холодной водой. Именно поэтому электроводонагреватели такого объема используются только для того что помыть руки, умыться, либо для мытья посуды.
Многие считают, что водонагреватель накопительный электрический требует много места, это не совсем так. Существуют довольно компактные модели, которые можно установить даже под раковину. Ну а если вы не хотите расставаться с комфортом и принимать душ или ванну в любое время, вам потребуется действительно большой бойлер, не менее 100 литров в объеме, чтобы нагреть воду в таких объемах вам потребуется около 3,5-4,5 часов.
Остывание воды в накопительных агрегатах происходит очень медленно, как в термосе. У качественных моделей падение температуры происходит примерно 0,25-0,5 0С в час. Поэтому для городских жителей, имеющих льготный ночной тариф на электричество, лучше всего греть воду по ночам.
Существуют модели, которые работают от нескольких источников питания. Такая модель будет крайне полезна на даче, либо в загородном доме, где есть система отопления автономная или централизованная. В отопительный сезон вода будет греться от змеевика, подключенного к отопительной системе, а в теплое время от электричества.
Принцип работы нагревателей воды
Перед тем, как выбрать водонагреватели накопительного типа, необходимо изучить принцип его работы. Данное устройство представляет собой бак, защищенный снаружи теплоизоляцией и декоративным кожухом, а в нижней части находится нагревательный элемент – ТЭН. Крепиться конструкция может на стену в вертикальном или горизонтальном положении.
Выбирая, какой накопительный водонагреватель лучше, имейте в виду, что лучшие модели снабжены терморегулятором и клапанами для регуляции давления. Современные бойлеры управляются электроникой, снабжены двумя термоэлементами, магниевым анодом и функцией антибактериальной защиты.
Принцип работы электрического проточного агрегата заключается в следующем: водонагреватель подсоединяется к смесителю, а когда горячую воду выпускают из бака, то температура в приборе уменьшается и включается ТЭН. После того как вода в баке нагреется до установленной температуры, термостат выключает нагревательный элемент, а теплоизоляция сохраняет тепло.
Стоит отметить, что недавно на рынок вышел новый тип электробойлеров с так называемым «сухим» ТЭНом. В таких приборах нагревательный элемент помещен в защитную колбу, которая не дает ТЭНу соприкасаться с жидкостью, что не дает скапливаться накипи на нем. Данная система отличается большей степенью безопасности и долговечности, но за такие преимущества нужно доплачивать.
Накопительный или проточный?
Чтобы понять, как выбрать водонагреватель, необходимо сравнить данные электрические приборы друг с другом.
Накопительные бойлеры потребляют мало электроэнергии и поэтому являются достаточно экономичными. Более того, у некоторых моделей есть энергоэкономичный ночной режим.
В среднем для накопительного бойлера требуется мощность около 2кВт (хотя существуют и те, которым требуется более высокая мощность), а это значит, что при монтаже вам не стоит лишний раз волноваться о проводке.
Устройство с накопительным баком способно обслуживать несколько точек сразу, то есть можно одновременно принимать душ и мыть посуду на кухне.
Проточный нагреватель всегда готов выдавать горячую воду. Накопительный агрегат требуется заранее включать.
Ограниченный объем бака у накопительного устройства требует ждать нагрева очередной порции воды – следует учесть это, если вы выбираете бойлер для большой семьи.
Для поддержания постоянной температуры резервного объема воды в бойлере требуются излишние электрозатраты.
Накопительным приборам требуется периодическое техническое обслуживание: чистка ТЭНов от накипи, промывание внутренней поверхности накопительного бака, замена магниевого анода.
Касаемо того, какой накопительный или проточный водонагреватель лучше в плане установки, по большому счету значения не имеет, так как устанавливаются приборы в любом помещении одинаково, разрешительных документов не требуется. Единственное требование – наличие холодного водоснабжения и исправной электропроводки.
Стоит лишь отметить, что при установке электроводонагревателя в квартире, нужно учитывать габариты агрегата, так как не вовсе ванные комнаты и кухни может поместиться габаритный бойлер на 100-120 литров. В частном доме или на даче легко можно установить водонагреватель самого большого объема в любом удобном месте, где есть подключение к холодной воде.
Проточные водонагреватели от накопительных водогреек отличаются тем, что у них отсутствует большой накопительный бак, а вода прогревается непосредственно в момент прохождения через узкую трубку – нагревательную емкость. Однако такой обогреватель жидкости, как свидетельствуют отзывы, потребляет значительно больше электроэнергии и не может одновременно обслуживать несколько точек водоразбора.
Поэтому экономные и предусмотрительные потребители покупают хороший накопительный нагреватель, предпочитая его проточным газовым аналогам.
Рейтинг лучших бойлеров 2019
При составлении рейтинга учитывались отзывы потребителей, мнение экспертов и популярность моделей в магазинах. Места в списке распределены в зависимости от объема бака, а не от качества конструкции. Все представленные в рейтинги модели обладают высокими качественными характеристиками и техническими параметрами.
Топ 10 лучших накопительных электрических водонагревателей с объемом бака от 10 до 150 литров:
Thermex N 10 O (10 л). Компактный бойлер термекс с мощностью 2000 Вт способен быстро нагреть небольшие объемы жидкости для снабжения горячей воды умывальника. Цена 4000 – 6 200 р. Производство: Россия;
Atlantic Vertigo 30 (25 л.) Надежная, экономная и эффективная конструкция с сухим ТЭНом и двумя баками. Отличные внешние данные. Мощность 1 кВт. Цена 4 700 – 9 800 р. Производство: Египет-Франция;
NeoClima EWH 30 (30 л.) Отличное качество по доступной цене. Надежные швы, быстрый нагрев, длительное поддержание тепла. Мощность 2 000 Вт. Стоимость 4 400 – 8 700 р. Производство: Тайвань;
Gorenje OTG50SLB6 (50 л.). Надежный и экономичный прибор с титановой эмалью. Оснащен предохранительным клапаном, термометром, защитой от замерзания. Мощность 2 кВт. Цена 8 200 – 12 400 р. Производство: Словения;
Zanussi Smalto ZWH/S 50 (50 л.). Качественное устройство с двумя независимыми нагревательными элементами. Можно устанавливать, как вертикально, так и горизонтально. Мощность 2 кВт. Стоимость 9 400 – 13 500 р. Производство: Китай;
Electrolux EWH 80 Royal Flash Silver (80 л.). Мощный, производительный и удобный в эксплуатации агрегат с баком из качественной нержавеющей стали. Оснащен таймером, функцией Wi-Fi, автоматикой, защитой от перегрева и УЗО. Мощность 2 000 Вт. Цена 15 100 – 24 800 р. Производство: Швеция;
Ariston ABS VLS Evo PW 100 (100 л.). Прибор аристон мощный и надежный с системами защиты: УЗО, от перегрева, работы без воды, предохранительный клапан. Оснащен дисплеем, индикатором включения и нагрева, термометром, функцией ускоренного нагрева. Мощность 2,5 кВт. Стоимость 15 900 – 20 590 р. Производство: Россия;
Stiebel Eltron SHZ 100 LCD (100 л.) Дорогостоящая конструкция с трубчатым ТЭНом из меди и мощностью 4 кВт. Максимальный нагрев воды 82 °С. Электронное управление, все уровни защиты, самодиагностика. Цена 115 000 – 130 000 р. Производство: Германия;
Willer Elegance IVB DR 120 (120 л). Устройство мощностью 1 600 Вт оснащено двумя сухими ТЭНами, которые работают попеременно, удобным блоком управления. Нагревательные элементы из нержавеющей стали. Цена 19 600 – 24 300 р. Производство: Сербия;
AEG EWH 150 Comfort EL (150 л.) Долговечный прибор отличного качества в среднем ценовом сегменте. Сухой трубчатый ТЭН обеспечивает быстрый нагрев. Удобная панель управления. Мощность 2.4 кВт. Стоимость 52 700 – 69 000 р. Производство: Германия.
При выборе бойлера стоит обращать внимание не только на стоимость агрегата, но и на энегропотребление. Ariston, AEG и Electrolux – это марки, относящиеся к энергосберегающим модификациям, так как в большинстве приборов данных производителей есть функция, которая позволяет нагревателю работать в половину своей мощности.
Критерии выбора водонагревателя
Выбирая водонагревательный прибор в магазине, ресурс удобная панель управления рекомендует обращать внимание на следующие параметры:
Максимальный нагрев. Накопительный бойлер способен нагреть воду максимум до 900С, этого более чем достаточно для бытовых и хозяйственных нужд. При достижении установленной температуры бойлер будет ее поддерживать. У проточных моделей максимум нагрева снижен до 600С. Но это с условием, что температура воды в системе будет такой, какая указана в инструкции, зимой, когда температура воды в системе будет гораздо ниже, вряд ли он нагреет ее до максимума.
Давление. Этот пункт особенно актуален для моделей проточного типа – в случае если напор в системе водоснабжения небольшой, прибор может просто испортится, вода может закипеть, так как тепло будет отводиться слишком медленно и водонагреватель просто перегорит. Допуски по давлению всегда есть в сопроводительных документах к устройству.
Объем накопительного бака. Накопительные бойлеры обладают различной емкостью от 10 до 150 литров. Какой именно подойдет Вам, зависит от того какой расход воды у вас в семье и от того сколько места он будет занимать. Так, для использования на кухне вполне достаточно электробойлера для нагрева воды на 15 литров, однако накопительный водонагреватель, как правило, используется для совершения водных процедур. Тогда нужен агрегат побольше – на 50-80 литров, а семья большая, то потребуется бойлер на 100-120 литров.
Виды крепления накопительного бойлера. Все они крепятся к стене, бывают вертикального, горизонтального и универсального крепления. Наиболее удобны в этом плане модели с универсальным креплением, так как их можно монтировать как вертикально, так и горизонтально.
Мощность нагрева. Чем выше этот параметр, тем быстрее происходит нагрев воды. У накопительных бойлеров мощность напрямую зависит от объемов бака: чем больше его объем, тем выше мощнее бойлер. Бывают: до 1кВт, от 1 до 2кВт, от 2 до 3кВт и от 3 до 4кВт. В отношении проточных бойлеров, то их мощность очень высокая от 4,5 кВт и более. Такая мощность требует дополнительные специальные работы для подключения к сети. Чем более высокая мощность бойлера такого типа, тем более большой объем воды он может нагреть за минуту.
Производительность. Чем более высокая мощность – тем выше производительность бойлера (способность подавать определенное количество нагретой воды за определенный отрезок времени). В большинстве своем это касается проточных бойлеров. Модели с мощностью до 5кВт выдают около 3 литров теплой воды в минуту. Если при этом увеличить напор температура значительно понизится.
Внутренняя поверхность бака. Бак накопительного бойлера нуждается в особой защите от коррозии. Поэтому изготовители специально покрывают внутреннюю поверхность бака защитным слоем. Самый распространенный и относительно дешевый вариант – это пластиковое покрытие. Также внутреннюю поверхность иногда покрывают стеклокерамикой или эмалью. Самым лучшим покрытием считается титановая эмаль либо нержавеющая сталь, эти материалы отличаются высокой прочность и стойкостью к высоким температурам и водной среде и обеспечат надежную защиту на долгое время.
Магниевый анод. Этот элемент присутствует в конструкции большинства накопительных бойлеров. Он обеспечивает дополнительную защиту от коррозии. Магний нейтрализует агрессивную среду, замедляя тем самым процессы окисления. Эта деталь выполняется в форме стержня, со временем для этой детали требуется замена периодичность 5-7 лет в зависимости от химического состава воды и условий эксплуатации.
Также одними из важных элементов являются обратный и предохранительный клапан. Без воды в баке ТЭН может выйти из строя, так ка автовыключение во время отсутствия воды есть не во всех моделях. В этом случае проблема решается при помощи обратного клапана: при наличии давления он открывается, как только подача воды прекращается клапан закрывается и предохраняет бак от того что он останется без воды. Предохранительный клапан защищает бойлер от излишнего давления, которое возникает при нагревании воды.
Сухой ТЭН в накопительных бойлерах. Некоторые модели бойлеров снабжены ТЭНом который спрятан в специальную колбу и не контактирует с водной средой что бы на нем не оседала накипь. К тому же замена такого ТЭНа намного проще из-за того, что не требуется сливать воду из бака.
Быстрый нагрев. В некоторых моделях предусмотрена такая опция, если ее активировать ТЭН начинает работать в полную мощность, сокращая время нагрева. В некоторых бойлерах конструкция предусматривает два ТЭНа: один работает постоянно, другой включается только когда активируют функцию быстрого нагрева.
Тип управления бойлером. Современные модели снабжены электронным управлением. Специальный электронный встроенный блок автоматически измеряет рабочие параметры, регулирует мощность нужную для нагрева воды до заданной температуры и поддержания ее потом. У моделей с таким типом управления обычно два уровня мощности для работы в более холодное и более теплое время года. Бойлеры с гидравлическим типом управления более дешевые, чем с электронным, качество нагретой воды в них зависит от таких условий как мощность прибора, температура входящей воды и сила потока.
Защита от перегрева. Эта опция автоматически отключает ТЭН, когда температура воды достигает установленного максимума. Таким образом это предотвращает поломку прибора.
Таким образом, водонагреватель накопительный выигрывает по большинству критериев. Однако моментальный нагрев воды при использовании проточного накопителя, нередко заставляет сделать выбор в его пользу.
santehnikportal.ru
Устройство и принцип работы бойлера для нагрева воды: как работает накопительный водонагреватель
В нынешнее время автономное горячее водоснабжение в квартирах и частных домах становится все более популярным. Централизованное ГВС стало дорогим и неэкономичным, оттого оно постепенно уходит в прошлое. На смену ему приходят водонагреватели различных конструкций, самые распространенные из них – аппараты накопительного типа. В данной статье мы как раз и рассмотрим устройство и принцип работы бойлера для нагрева воды.
Виды накопительных водонагревателей
На данный момент существует несколько разновидностей агрегатов для автономного горячего водоснабжения. Все они созданы с одной целью, но достигают ее по-разному, то бишь, с использованием различных энергоносителей. Домовладелец имеет возможность выбрать тот, что оптимально подходит ему по всем параметрам.
Итак, на современном рынке предлагаются нагревательные бойлеры следующих видов:
электрические накопительные нагреватели;
бойлеры косвенного нагрева;
газовые бойлеры;
проточные нагреватели.
Примечание. В прямом переводе с английского слово «бойлер» означает «котел». Это значит, что к ним относятся не только накопительные, но и всяческие проточные водонагреватели. Не принимать их во внимание будет некорректным по отношению к пользователям.
Электрические бойлеры
Это самый распространенный вид аппаратов для ГВС, чаще всего применяющийся в квартирах и небольших частных домах. Причина такой популярности — относительно невысокая стоимость и простота установки, для которой не требуется никаких разрешительных документов. Аппараты довольно надежны в эксплуатации и удовлетворяют большинству требований пользователей. Чтобы понимать принцип действия водонагревателя, рассмотрим его устройство, показанное на рисунке:
Агрегат представляет собой бак, обычно – круглой или овальной формы, заключенный в слой теплоизоляционного материала (как правило – пенополиуретан), прикрытого декоративным кожухом. Сама емкость может быть сделана из таких материалов:
сталь с эмалированным покрытием;
нержавеющая сталь;
пластик.
Электрический ТЭН, размещенный в нижней части бака, нагревает воду до температуры, ограничиваемой термостатом. Ее максимальное значение, принятое во всех электрических бойлерах, равно 75 ºС. Пока нет водоразбора, устройство электрического бойлера предусматривает поддержание установленной температуры в режиме автоматического включения и выключения ТЭНа. Последний имеет дополнительную защиту от перегрева и в нештатной ситуации автоматически отключится при достижении температуры воды 85 ºС.
Примечание. Оптимальный режим работы для бойлера – это нагрев до 55 ºС. В таком режиме аппарат обеспечивает нужное количество воды для ГВС и в то же время экономит электроэнергию. К сожалению, часто накопительный водонагреватель работает на максимальной мощности из-за того, что в зимнее время из водопровода поступает слишком холодная вода и ТЭН в экономичном режиме не успевает ее прогревать.
Водоразбор происходит через трубку, выведенную в верхнюю зону бака, где вода самая горячая. В то же время подпитка холодной водой предусмотрена в нижнюю часть бойлера, где установлен ТЭН. Для защиты стальных баков от электрохимической коррозии устройство водонагревателя включает в себя магниевый анод. С течением времени он разрушается, а потому требует замены приблизительно 1 раз в 2—3 года.
Бойлеры косвенного нагрева
Эти аппараты не производят тепловую энергию самостоятельно, хотя некоторые модели имеют встроенный ТЭН для поддержания температуры воды в разных ситуациях. В обычном режиме бойлер готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему теплоносителем. Ниже на схеме показано устройство бойлера косвенного нагрева:
В утепленный бак большой емкости (бывает до 1000 л) встроен змеевик с подведенным к нему теплоносителем от котла. Как и в электрическом бойлере, подача холодной воды осуществляется в нижнюю часть емкости, отбор горячей – из верхней части. Агрегат способен обеспечить значительный расход горячей воды, а потому применяется в частных домах с большим числом потребителей.
Обычный обмен теплом между средами с разной температурой – это и есть принцип работы бойлера косвенного нагрева. Но чтобы получить воду из крана с температурой 55 ºС, котел должен нагревать теплоноситель минимум до 80 ºС, это один из недостатков данного водонагревателя. Второй недостаток – длительное время загрузки бака большой емкости, так что в случае интенсивного водоразбора проживающим в доме людям надо приспособиться пользоваться ГВС по определенному графику.
Как и электрические бойлеры, водонагреватели косвенного нагрева оснащены магниевым анодом для защиты стального бака от коррозии. Боле сложные и дорогие модели оборудованы двумя змеевиками, через один протекает теплоноситель от котла, а второй можно присоединить к альтернативному источнику тепловой энергии. Им может служить другой котел либо солнечный коллектор. Для поддержания температуры в разных ситуациях в верхнюю зону емкости встраивается ТЭН с термостатом.
Агрегаты косвенного нагрева производятся в настенном и напольном исполнении, могут работать с любыми источниками тепловой энергии. Производители котельного оборудования часто предлагают их в связке с двухконтурными котлами. В этом случае теплогенератор поддерживает температуру отопления и загружает бойлер, поочередно переключаясь между этими двумя системами.
Газовые накопительные водонагреватели
Эти аппараты конструктивно и внешне напоминают электрические бойлеры. Все тот же подвешиваемый на стену бак, покрытый слоем утеплителя, только внизу установлена газовая горелка, а вверху имеется патрубок дымохода. Газовый бойлер работает по такому же принципу, только источником тепла служит горелка, нагревающая емкость с водой. Устройство водонагревателя показано на схеме:
Как видно на рисунке, нагрев осуществляется не только от горелки, но и путем отбора тепла продуктов горения. Это достигается за счет стального газохода с рассекателями, проходящего вертикально сквозь емкость и обменивающегося теплом с водой. Работой горелки управляет электронный блок, чья задача – потушить или разжечь ее при достижении установленной температуры либо ее понижении. Как водится, для защиты корпуса конструкция бойлера предусматривает магниевый анод.
Данный тип водонагревателей не слишком популярен из-за сложностей при оформлении и подключении газоиспользующих установок. Кроме того, для эксплуатации газового бойлера понадобится полноценный дымоход, выполнить это требование не всегда возможно или слишком дорого.
Достоинство накопительных водонагревателей состоит в том, что они сходу могут выдать большой расход воды для ГВС, но в течение ограниченного промежутка времени. После этого им требуется перерыв для приготовления очередной порции воды.
О проточных нагревателях воды
В отличие от накопительных бойлеров принцип работы проточного водонагревателя состоит в том, чтобы не заблаговременно, а быстро прогревать проточную воду по мере необходимости.
Источниками тепла служат те же электрические ТЭНы и газовые горелки, только включаются они после того, как в доме открывается кран горячей воды. К таким нагревателям относятся:
газовые колонки;
проточные электронагреватели.
Примечание. Иногда для обеспечения ГВС частного дома применяется пластинчатый бойлер, представляющий собой водоводяной теплообменник. Как и бойлер косвенного нагрева, он передает энергию теплоносителя воде, только делает это в проточном режиме.
Конструкция газовой колонки довольно сложна, а потому заслуживает отдельной темы. Электрический же водонагреватель прост: в нем проточную воду греет мощный ТЭН. Обладая таким достоинством, как небольшие размеры, аппарат имеет слишком высокую потребляемую мощность и оттого сфера его применения ограничена. Устройство проточного электрического бойлера показана на рисунке:
Преимущество проточных водогрейных аппаратов состоит в том, что нагретую воду они могут подавать без подготовки и в течение неограниченного времени. Зато имеет пределы ее расход, что важно при большом количестве потребителей.
Заключение
Если распределить все перечисленные приборы по популярности, то первое место уверенно займут электрические бойлеры, причины этому понятны. На втором месте находятся газовые колонки, третье остается за бойлерами косвенного нагрева.
cotlix.com
Бойлер для нагрева воды – обзор эффективности и расчет оптимальных параметров (105 фото)
Бойлер — это прибор, с помощью которого можно не только нагревать воду, но и хранить ее в специальном резервуаре. Такое преимущество дает возможность пользоваться горячей водой даже во время отключенного водоснабжения. Чтобы определиться какой бойлер лучше выбрать, необходимо обратить внимание на его характеристики и средний расход воды всех членов семьи.
Проточный электрический бойлер
Такой тип водонагревателей обладает маленькими габаритами и сравнительно легко устанавливается. В баке бойлера находится мощный ТЭН, проходящая через него вода быстро нагревается и выходит к потребителю. Если вы планируете устанавливать такой аппарат, то будьте готовы к большому потреблению электроэнергии (от 8 кВт).
При подключении электрического бойлера для нагрева воды следует быть осторожным, ведь проводка может не выдержать такое напряжение. Возможно, придется протягивать отдельный кабель прямо с электрического щитка.
Накопительный электрический бойлер
Один из самых эргономичных и функциональных типов бойлеров. Такой аппарат может не только нагревать воду, но и хранить ее некоторое время, ведь обладает специальным резервуаром с теплоизоляцией.
Накопительный бойлер для нагрева воды использует ТЭН, горячая вода поступает к потребителю через специальную трубу и ее вполне хватает для единовременного пользования в нескольких точках.

Накопительный газовый бойлер
Вода нагревается по тому же принципу, что и в газовой колонке. Но в газовых бойлерах для нагрева воды имеется резервуар хранения жидкости. Благодаря встроенному термостату подача газа автоматически отключается, если жидкость разогрелась до нужной вам температуры.
Такой тип водонагревателя считается самым экономным, ведь теплая вода долгое время может сохранять свою температуру в резервуаре и вам не придется повторно ее разогревать.
Бойлер косвенного нагрева
В этом устройстве нагрев происходит за счет внешних источников тепла. Зачастую используют воду из системы центрального отопления. Нагрев воды в баке происходит благодаря теплообмену.
Бойлер косвенного нагрева воды рационально использовать лишь при частом использовании горячей воды, то есть в больших семьях, предприятиях и т.д.
Отличия ТЭНов
ТЭН — прибор имеющий форму медной трубки, по центру которой проходит токопроводящая нить из нихрома или фехрома. Всего существует два вида таких электродвигателей:
Мокрый — имеет низкую цену и устанавливается, как правило, в бюджетных моделях бойлеров. Погружается внутрь водонагревателя прямо в воду. Может прослужить дольше, чем сухой аналог, но при поломке его сложнее ремонтировать, ведь приходится сливать воду с бака.

Сухой — находится в металлической колбе, имеет защиту от коррозии. В некоторых моделях могут быть установлены одновременно два сухих ТЭНа, это значительно повышает скорость нагрева. Как правило, ломаются чаще, чем мокрые, но проще ремонтируются, ведь нет необходимо сливать воду с бака.
Виды системы управления
Как правило, в современных бойлерах существует два вида системы управления:
Механическое управление — устанавливается в бюджетных моделях водонагревателей, ведь имеет обычный регулятор температуры и стрелку, показывающую текущую температуру нагрева. Такой вид управления, как правило, более надежный и долговечный.
Но такая система не очень функциональна, ведь вы не сможете точно регулировать температуру воды и контролировать состояние бойлера.
Электронное управление — устанавливается в более дорогих моделях бойлеров. Как правило, имеются встроенные сенсорные или механические кнопки и экран, на который выводится информация. Такой тип системы позволяет регулировать с точностью до градуса температуру, а так же контролировать нагрев, состояние бойлера и т.д.

Водонагреватели с таким управлением могут иметь дополнительные возможности: экономный режим, запоминание предпочтений, диагностика системы и т.д.
Бойлер может стать незаменимым помощником особенно во время частого отключения горячей воды. Что бы правильно выбрать водонагреватель следует посмотреть фото бойлера для нагрева воды и изучить его характеристики.

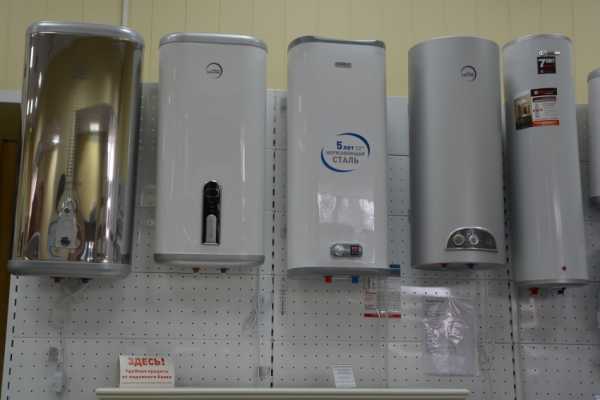

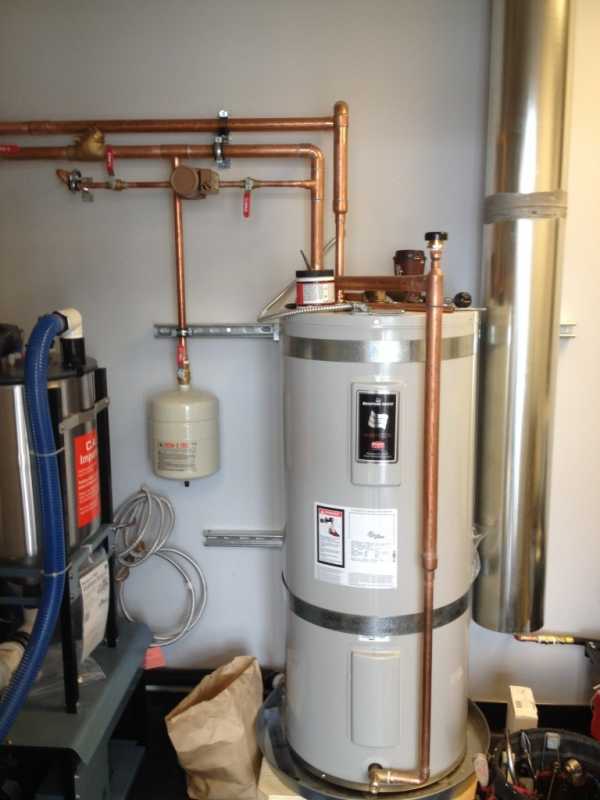

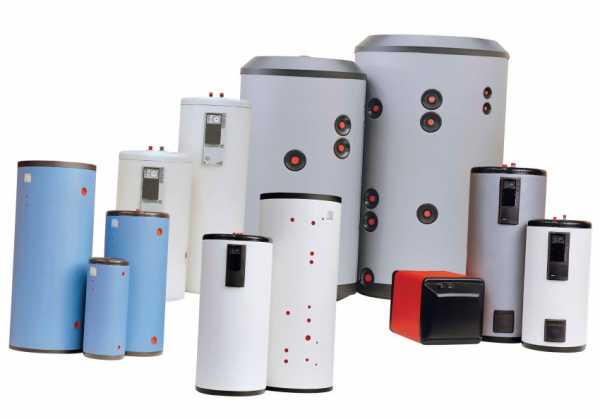

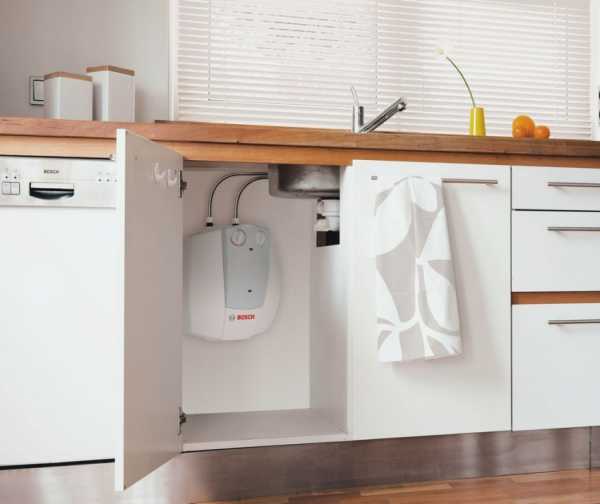

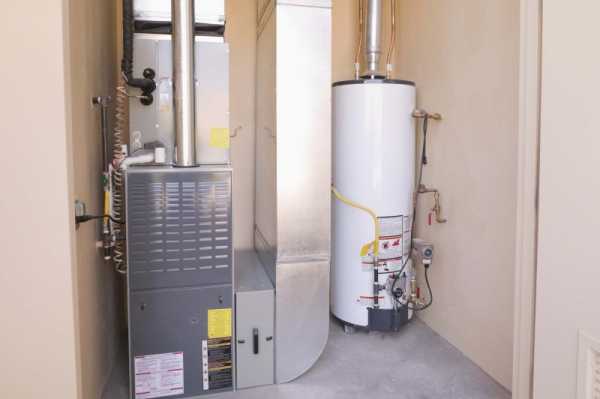

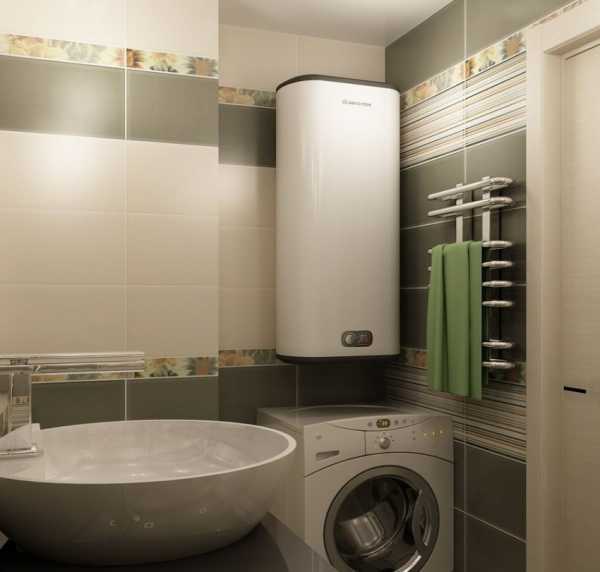

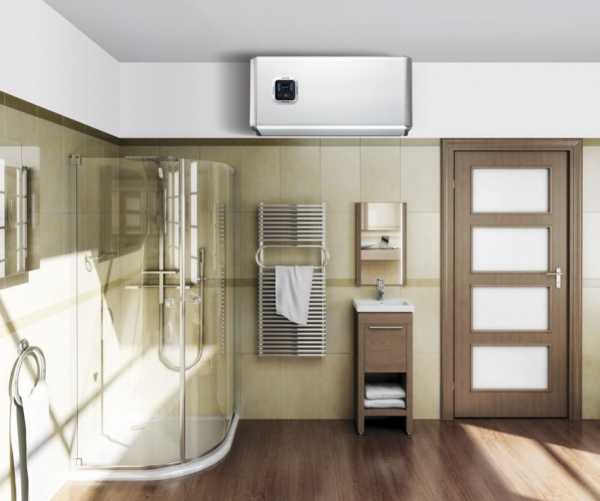

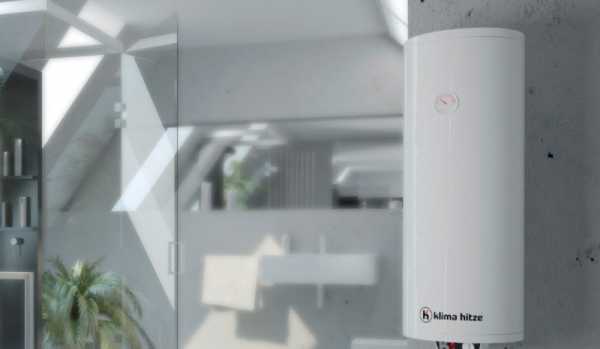

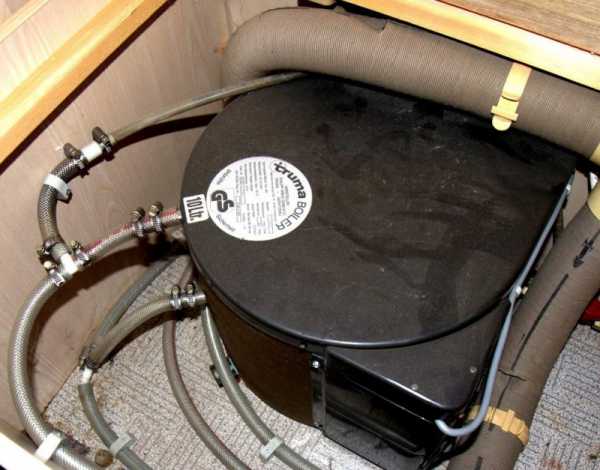

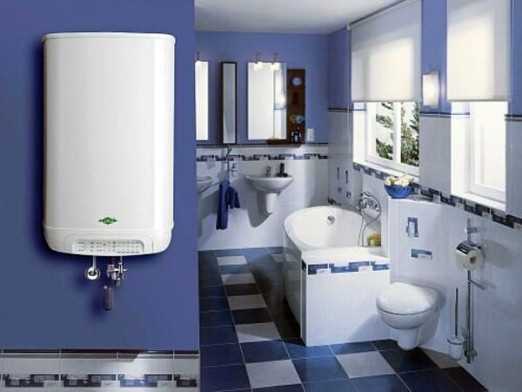

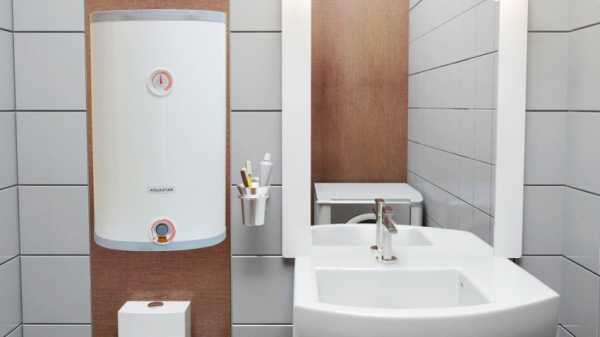

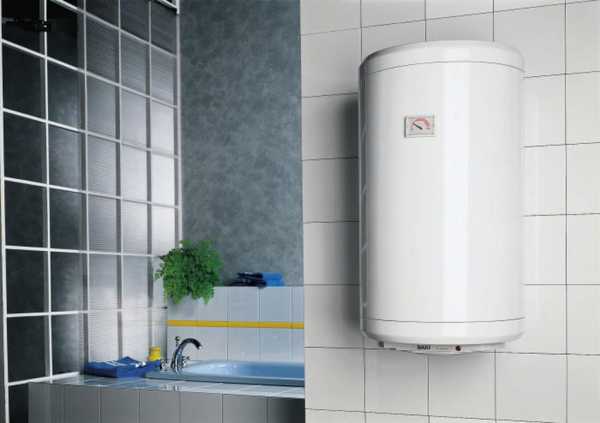

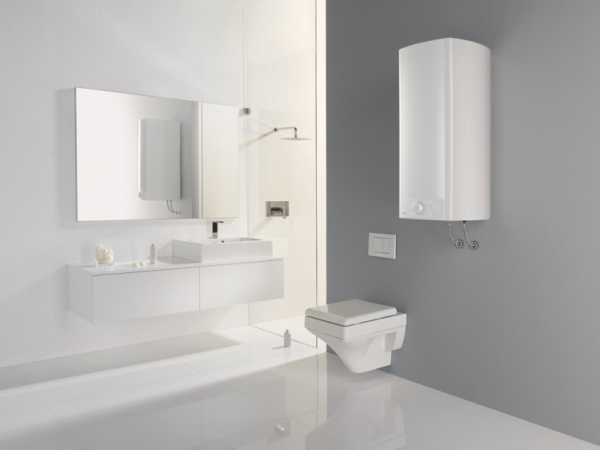

Фото бойлеров для нагрева воды
Также рекомендуем посетить:
mojdominfo.ru
Устройство бойлера для нагрева воды
Горячая вода в квартире или доме всегда была неотъемлемой частью комфорта, без которого современный человек не представляет своей жизни. Нередки случаи, когда горячую воду в квартирах отключают, а в частном секторе хозяин вообще сам должен позаботиться об ее наличии. Помочь в этом вопросе могут водонагревательные приборы. Устройство бойлера для нагрева воды может быть самым разным, но главная отличительная особенность его от проточных нагревателей – наличие аккумулирующего резервуара, в котором постоянно находится запас подогретой, готовой к использованию воды.
Устройство бойлера для нагрева воды — фото
Современные накопительные водонагреватели могут быть прямого или косвенного действия. В качестве источника энергии бойлеры прямого нагрева могут использовать электричество или природный газ. В системах косвенного нагрева теплообмен происходит от системы отопления дома или от других источников тепловой энергии (например, солнечных водонагревателей).
Рассмотрим различные схемы устройства современных бойлеров.
Бойлеры прямого нагрева
В таких системах передача тепловой энергии идет непосредственно на нагреваемую для дальнейшего бытового использования воду. Они могут быть электрическими или газовыми.
Электрический бойлер прямого нагрева
Компоновка, расположение, размещение входных и выходных патрубков, система контроля и автоматики от производителя к производителю может существенно различаться, однако принципиальная схема – едина. На рисунке приведен ее общий упрощенный вид:
Электрический бойлер прямого нагрева — схема
Вся конструкция собрана в металлическом корпусе (1), имеющем то или иное внешнее декоративное исполнение. Внутри расположен бак для воды (2), а пространство между ним и внешним корпусом заполнено термоизоляционным материалом (3), чаще всего – пенополиуретаном.
Подача холодной воды осуществляется через заборный патрубок (4), на который ставится обратный клапан и предохранительный клапан, срабатывающий при превышении давления внутри бойлера. Труба подачи (10) обычно, во избежание образования турбулентных потоков воды, оснащается сетчатым распылителем.
Через шнур питания (5) на нагревательный элемент — ТЭН (9) подается переменный ток. Устройство обязательно снабжается системой контроля температуры и терморегулятором, позволяющим выставить требуемый уровень нагрева воды и производить автоматическое отключение подачи электропитания при достижении необходимой температуры.
Патрубок (6) подключается к системе горячего водоснабжения — через него подогретая вода через трубку (8) из верхней части бойлера поступает на точки потребления. Необходимое давление поддерживается постоянно открытой подачей холодной воды – она пополняет бак по мере расхода, и он всегда остается наполненным.
Воздушный клапан (7) служит для стравливания воздуха при первоначальном заполнении бойлера водой – он не дает образоваться воздушной подушке.
Чтобы в баке с водой не возникало гальванической коррозии, в нем располагают анод, выполненный из магния. Его электропотенциал меньше, чем у корпуса бака или поверхности нагревательного элемента, поэтому разрушительные процессы коррозии будут воздействовать именно на него. Периодически, по мере коррозии и зарастания, анод заменяют на новый.
Подобная схема проста, и является наиболее распространенной среди бытовых бойлеров. Подобные устройства, как правило, недороги, что обуславливает их популярность у потребителей. Главный недостаток – ТЭН работает непосредственно в нагреваемой проточной воде, что ведет к достаточно быстрому его зарастанию растворенными в ней минеральными отложениями.
Газовый бойлер прямого нагрева
Газовый бойлер достаточно прост по принципу своего действия и имеет следующее общую компоновку:
Газовый накопительный водонагреватель
В металлическом корпусе (чаще всего – из нержавеющей стали), имеющем надежную термоизоляцию, расположен бак для воды.
Через патрубок (1) в нижнюю часть емкости подается холодная вода. В верхней части бака вварен патрубок для забора подогретой воды с последующей ее раздачей на точки потребления.
Газовая горелка находится под донной частью емкости (4), ее закрывает от воды полукруглая панель, играющая роль теплообменника.
Вторым теплообменником является труба для отвода продуктов сгорания – она проходит через емкость с водой. Отвод газов производится через обычный дымоход или систему коаксиального типа (в зависимости от модели бойлера – с открытой или закрытой камерой сгорания).
Магниевый анод (5) служит для сбора накипи – его необходимо регулярно менять, по мере зарастания.
Бойлер обязательно снабжен системой автоматического контроля – термостатом (3), для отслеживания уровня температуры, клапаном для перекрытия подачи газа при достижении установленного уровня нагрева воды, устройством пьезорозжига – для автоматического запуска газовых горелок при остывании жидкости по мере ее расхода.
Бойлер, работающий на газе, имеет высокую производительность, он значительно экономичнее электрического. Однако есть у него и существенные недостатки – он требует обязательного дымохода, и его установка сопряжена с процессом согласования проекта с контролирующими органами технадзора. Кроме того, такие бойлеры прямого нагрева – намного дороже электрических.
Бойлеры косвенного нагрева
Главное принципиальное различие – подогреваемая для бытовых нужд (так называемая, санитарная) вода не имеет непосредственного контакта с электрическими или газовыми устройствами нагрева. Передача тепла идет за счет подключения к системе отопления дома (или иным источникам горячей котловой воды).
Такой бойлер устанавливают чаще всего в комплексе с одноконтурным отопительным котлом. Этот тип бойлера может иметь объем, измеряемый десятками или сотнями литров, и какой из них выбрать — будет зависеть от количества домочадцев. Производятся модели напольного исполнения, или которые крепятся к стене горизонтально или вертикально на специальные кронштейны.
По организации теплообмена они могут иметь совершенно различную компоновку:
Бойлер со спиралевидным теплообменником
Этот бойлер устроен следующим образом:
Бойлер косвенного нагрева с теплообменником — змеевиком (фото в разрезе)
Внутри термоизолированного корпуса помещён объемный бак для санитарной волы. В его полости установлен теплообменник (2), имеющая форму змеевика.
Через патрубки 3 и 4 производится циркуляция теплоносителя – горячей технической воды, получаемой от одноконтурного котла. Тепло передается санитарной воде, поступление которой осуществляется в нижнюю часть емкости через входной патрубок (1).
Отвод нагретой санитарной воды осуществляется из вехней части бака через патрубок (5).
Змеевик в некоторых моделях расположен ближе к нижней части емкости, куда опускается холодная вода, а в других — равномерно распределен по всему баку, что позволяет быстрее нагреть весь объем жидкости.
Производятся бойлеры, в конструкцию которых входят две трубки теплообменника. Через один контур проходит теплоноситель, нагретый котлом, а по второму — от других возможных источников тепла, например, от солнечных водонагревателей.
Схема «бак в баке»
Другой вариант бойлера косвенного нагрева не имеет внутри змеевиков с теплоносителем, а устроен несколько иначе. Он состоит из двух емкостей, которые установлены одна в другую. Естественно, бак, который расположен внутри, имеет меньший объем – он явлеятся аккумулятором нагретой санитарной воды.
Косвенный нагрев по принципу «бак в баке»
На схеме хорошо видно внутреннее строение данной модели.
Через трубу 1, осуществляется подача во внутренний бак холодной санитарной воды.
Патрубки 2 и 4 подключены к системе отопления – по ним циркулирует котловая горячая вода.
Внутренний бак (3) изготавливается из нержавейки.
Через патрубок 5 идет забор согретой воды для бытового потребления.
Положительные качества бойлеров косвенного нагрева:
Хорошая производительность прибора, если теплообменник имеет достаточную площадь, и бойлер подключён к котлу высокой мощности.
Экономия электроэнергии и отсутствие нагрузки на электросеть.
Теплоноситель не контактирует с санитарной водой. Через теплообменник проходит специально подготовленная вода, которая содержит минимум солей.
Возможность переключить бойлер на разные источники энергии, например, в зимнее время он может работать от отопительного котла, а в летнее — от солнечной батареи.
Однако, есть и недостатки:
При нагреве воды в бойлере, снижается температура в системе отопления.
Это — достаточно дорогостоящее оборудование, по сравнению с бойлером прямого нагрева.
Весь комплекс занимает достаточно много места, т.е. для него лучше отвести отдельное помещение, что не всегда возможно.
С устройством бойлера для нагрева воды косвенного действия можно подробнее ознакомиться, посмотрев приложенный к статье видеоматериал:
Видео — обзор возможностей бойлера косвенного нагрева
Бойлеры комбинированного действия
Удачным вариантом являются бойлеры, которые сочетают в себе оба принципа. Они подключаются к контуру отопления, но их конструкция подразумевает и наличие собственного нагревательного элемента. Для примера – схема устройства нагревательного бойлера SMART компании ACV:
Примерная схема бойлера комбинированного нагрева
В ударопрочном полипропиленовом кожухе (10) установлен стальной наружный бак (8) из листовой тали с надежной пенополиуретановой термоизоляцией (3). Он служит для циркуляции воды из системы отопления, подводимой от котла через патрубки (11).
Внутри него размещен бак для санитарной воды из нержавеющей стали (9). В него предусмотрен вход воды из ГВС (14) и отвод ее к точкам потребления через трубку (2).
В верхней части расположена крышка (7) с ручным воздухоотводом (1) – для первоначального заполнения системы.
Внутри внешнего бака размещен ТЭН мощностью от 2 до 6 кВт (5) – он будет включаться по команде автоматического контроллера, если термостат (4) фиксирует недостаточность нагрева через систему внешнего теплообмена. В летний период, когда система отопления выключена, ТЭН будет являться основным источником тепловой энергии.
Панель управления оснащена необходимыми устройствами регулировки – температуры нагрева санитарной воды, таймером включения ТЭНа (например, для его использования по льготному ночному тарифу).
Подобная конструкция бойлера является наиболее универсальной, и сочетает положительные качества всех упомянутых выше систем. Пожалуй, единственный недостаток такого водонагревателя – достаточно высокая цена.
Выбирая водонагреватель, просчитайте все за и против каждого варианта, посмотрев на характеристики каждого из них. Важно также обратить внимание на размер выбираемого прибора и продумать место, которое он должен занять.
kamin-expert.ru
