Содержание

Какие современные электронагреватели лучше использовать для отопления — VashSlesar.ru

В настоящее время существует большой выбор различных отопительных систем для обогрева как частного дома, также и квартиры. Среди всех видов используются и электронагреватели для отопления, которых существует много видов. Это хорошая альтернатива магистральному газу, если его в данном населенном пункте не существует.

Использование бойлера вместо котла

Подобный монтаж системы обогрева жилых помещений будет стоить существенно ниже, чем установка газового, твердотопливного или же жидкостного котла. Но стоит сразу сказать, что она имеет ряд недостатков, поэтому использовать бойлер для обогрева всего жилья можно только в некоторых случаях.

Конструкция бойлера накопительного типа

Для того, чтобы сделать все правильно, следует вначале хорошо ознакомиться с конструкцией бойлера. Из каких основных узлов он состоит?

  • Основная часть конструкции — это накопительный бак, где и происходит накопление и нагревание воды. Так как бойлер будет использоваться в качестве электронагревателя для обогрева всех жилых помещений, то следует для этого выбирать бак с наибольшим объемом.
  • Вода нагревается при помощи ТЭНа, — бойлер может быть оборудован одним или несколькими ТЭНами. Работают они в автоматическом режиме: при нагреве воды до заданной температуры ТЭН отключается, а когда температура падает, то снова включается, чтобы поднять температуру до заданных параметров.
  • Большинство современных моделей имеют двойную структуру — наружный и внутренний бак, а между ними уложен теплоизоляционный материал, чтобы нагретая вода не так быстро остывала.

Водонагреватели проточного типа

Такие нагревали имеют совершенно другую конструкцию, так как в них вода не накапливается, а протекает, нагреваясь при этом. Отличаются они в первую очередь своей небольшой формой, так как им не нужен бак для накопления жидкости. Но у них установлены совсем другие ТЭНы, более мощные, поэтому и потребляет такой нагреватель больше электроэнергии. При нагревании вода не сохраняется в баке, а попадает прямо в систему.

Такие электронагреватели не подойдут для отопления помещения, так как мощные ТЭНы должны постоянно включаться, что стазу отразится не только на цене за потребление электроэнергии, но и на самой электропроводке, — она просто не выдержит такой нагрузки. Если использовать такую систему, то потребуется менять всю электропроводку в доме. Но в любом случае рационально ее использовать только для отопления небольших зданий типа дачи.

Выбор электронагревателя

Следует учитывать, что самое слабое звено в данной системе — это сам электронагреватель, то есть ТЭН, поэтому следует правильно выбрать бойлер для обогрева дома. Что необходимо учитывать при этом выборе?

Самое основное — это мощность ТЭНа. На сегодняшний день в продаже существуют как бытовые бойлеры, также и полупрофессиональные. Если бытовые имеют мощность 1,5 — 3 кВт, то полупрофессиональные отличаются мощностью от 6 до 12 кВт. Для обогрева помещений лучше всего подойдет полупрофессиональный электронагреватель, так как бойлер с маленькой мощность будет постоянно нагревать воду и поэтому быстро выйдет из строя.

Объем бака имеет очень большое значение. Чем он больше, тем реже будет включаться ТЭН. Это позволит больше сэкономить электроэнергии. Лучше всего выбирать бак, имеющий объем 300 литров или даже больше. Но проблема может быть в том, что бойлеры с таким объемом бака не так популярны, поэтому придется его поискать.

Монтаж бойлера в систему

Электрокотел намного проще выбрать, чем бойлер, который бы подошел к обогреву комнат. Но в продаже имеются такие нагреватели и их не так уж и сложно найти. Но при выборе такого электронагревателя следует обратить внимание на следующие особенности:

  • Необходимо обратить внимание на вход и выход: вход должен быть снизу, а выход вверху. Благодаря такой конструкции нагретый теплоноситель не будет смешиваться с поступающей холодной водой.
  • Чтобы не использовать переходники, которые негативно скажутся на эффективности системы обогрева, патрубки на баке должны быть диаметром не меньше 2 дюймов. Большинство бытовых нагревателей имеют как вход, также и выход диаметром 3/54 дюйма, что довольно мало, чтобы подключить обогреватель к магистрали.
  • При выборе бойлера следует учитывать, что 1 кВт мощности может хватить, чтобы нагреть площадь в 10 м2. Это означает, что такой электронагреватель можно использовать для обогрева небольшого дома.
  • Если использовать проточный водонагреватель, то он должен иметь мощность не меньше 10 кВт.

Нюансы монтажа

Следует иметь в виду, что эффективность работы данной системы отопления будет зависеть не только от бойлера, но также будут влиять и некоторые другие факторы.

  • Если в системе будет много колен и различных ответвлений, то система будет работать хуже.
  • Чем лучше будет утеплено помещение, тем меньше будет нагрузка на ТЭНы, поэтому заблаговременно необходимо побеспокоиться про утепление жилья.
  • Перед каждым отопительным сезоном следует делать профилактический осмотр бойлера, соединений, проверить ТЭН.

Сравнительная характеристика

Но следует учитывать, что при установке такого обогревательного агрегата существенно повысится расход электроэнергии. Поэтому стоит подумать о том, какое отопление лучше всего использовать:

  • газовое;
  • твердотопливное;
  • жидкостное;
  • электрическое.

Предоставленная сравнительная характеристика позволяет ознакомиться с тем, какое отопление выгоднее использовать с экономической точки зрения.

vashslesar.ru

Бойлер для одноконтурного газового котла

Когда необходимо обеспечить жилье отоплением и горячим водоснабжением, встает вопрос о том, что лучше выбрать – одноконтурный газовый котел с бойлером либо двухконтурный агрегат. Многие считают первый вариант более экономичным и останавливают свой выбор именно на нем.

Преимущества одноконтурного газового котла с бойлером

Одноконтурный газовый котел с бойлером имеет массу преимуществ по сравнению с двухконтурным агрегатом:

  • меньше расходует топливо и электроэнергию;
  • способен удовлетворить потребность в горячей воде;
  • при открытии крана вода сразу имеет оптимальную температуру;
  • при включении одновременно нескольких точек водозабора температура воды не падает.

Минусом является большие габариты такой системы. При небольшой площади жилья придется «поломать голову» над тем, куда поставить не только газовый котел, но и бойлер косвенного нагрева.

Отрицательными качествами двухконтурного газового котла считаются ограниченная производительность ГВС и нестабильность температуры горячей воды при включении одновременно нескольких точек водозабора.

Обратите внимание! После того как горячая вода в бойлере закончится, необходимо подождать некоторое время, пока новая порция жидкости достигнет оптимальной температуры.

Принцип работы котла с бойлером

Бойлер косвенного нагрева имеет собственный встроенный теплообменник. Емкость подсоединяют к трубам подачи и обратки газового котла параллельно отопительной системе. К бойлеру также проводят водопроводные трубы, через одну из них в емкость поступает холодная вода, а через вторую выходит горячая.

Нагретый в теплообменнике газового агрегата теплоноситель поступает в систему отопления и в контур бойлера. Затем теплообменник нагревает находящуюся в накопителе воду. Трехходовый клапан соединен с термостатом бойлера. Когда вода в нем достигает необходимой температуры, клапан перекрывается и теплоноситель перестает поступать в контур емкости, а течет в отопительную систему.

По типу размещения одноконтурные газовые агрегаты бывают настенные и напольные. Настенные котлы получили большее распространение за счет своих компактных размеров и удобства использования. Их можно размещать не только в частных домах, но и в квартирах. Однако следует знать, что мощность настенных агрегатов не превышает 40 кВт, а если к ним подключить еще бойлер, то для отопления останется всего около 20 кВт.

Напольные варианты помощней, их используют в частных домах или производственных помещениях большой площади. Для них правда понадобится устройство отдельной топочной, оборудованной по всем правилам безопасности.

Современные газовые агрегаты имеют жидкокристаллический дисплей, систему безопасности и самодиагностику, поэтому достаточно удобны и безопасны при использовании.

Как выбрать эффективную систему одноконтурного агрегата с бойлером?

Если Вы планируете подключить к отопительному устройству бойлер, специалисты рекомендуют выбирать одноконтурный газовый котел мощностью не менее 24 кВт. Ведь накопительная емкость забирает у агрегата около 50% его производительности. Поэтому нужно выбирать газовый котел и бойлер так, чтобы дефицита мощности не было.

Накопительные емкости бывают разных объемов: 50, 100, 200, 500 л и более. Большие бойлеры имеют собственный циркуляционный насос.

Чтобы не ошибиться с выбором накопительной емкости, следует четко знать, какой объем воды Вам необходим для полного удовлетворения своих нужд. Это зависит от:

  • количества проживающих;
  • числа точек водозабора;
  • регулярности нахождения хозяев в доме.

Котлы со встроенным бойлером

Если потребителю достаточно небольшого объема ГВС – около 14-15 л/мин, то можно приобрести агрегат со встроенным бойлером. Такие емкости имеют объем от 40 до 100 л. Большинство одноконтурных газовых котлов со встроенным бойлером имеют напольное размещение, так как обладают большим весом. Настенные модели оснащают емкостью на 40 л.

Преимуществом агрегатов со встроенным бойлером перед косвенным является их компактность и отсутствие необходимости в подключении емкости к отопительному устройству.

Рекомендации по подключению бойлера косвенного нагрева

Прежде чем устанавливать накопительную емкость, следует ознакомиться с особенностями подключения бойлера к одноконтурному газовому котлу:

  • холодная вода должна входить в емкость снизу, а горячая выходить сверху; точка рециркуляции находится посередине;
  • нагретый теплоноситель должен двигаться в емкости сверху вниз;
  • чтобы предотвратить излишнюю подачу теплоносителя в бойлер, следует обязательно установить трехходовый клапан и термостат, который будет фиксировать температуру воды в накопителе.

Если правильно подобрать одноконтурный газовый котел с бойлером косвенного нагрева и качественно выполнить их подключение, то Вы будете получать необходимое количество ГВС оптимальной температуры, затрачивая минимум средств.

oteple.com

устройство, схема и принцип работы водонагревателя

Для обеспечения частного дома горячей водой на хозяйственные нужды применяется различная бытовая техника. К ней относятся проточные водонагреватели и разные бойлеры – электрические, газовые и косвенного нагрева. Последние представляют наибольший интерес, поскольку не требуют для своей работы никаких энергоносителей. С другой стороны, подобные агрегаты в заводском исполнении очень дороги. Вот почему сделать косвенный бойлер своими руками – удачное решение, а как его реализовать, мы расскажем в данной статье.

Устройство и принцип работы бойлера косвенного нагрева

Чем так привлекательны эти агрегаты, так это возможностью выдать большое количество горячей воды сразу нескольким потребителям. При этом нагрев происходит без дополнительных подключений к электрической сети или газовой магистрали, источником тепла служит все тот же котел, что мы используем для отопления дома. Единственное условие – теплогенератор должен иметь запас по мощности, дабы успевать работать с отопительной системой и водонагревателем.


Надо сказать, что устройство бойлера косвенного нагрева достаточно простое, так что при наличии некоторых навыков его можно сделать самому. По сути, это круглый герметичный резервуар приличной вместительности (не менее 100 л), внутрь которого помещен змеевик из медной трубки. Снаружи бак покрыт теплоизоляционным слоем, не дающим воде в емкости быстро остывать. Подробно устройство водонагревателя показано на схеме:


На рисунке показан обычный косвенный бойлер в минимальной комплектации, более совершенные модели дополнительно оборудованы:

  • вторым змеевиком для подключения альтернативного источника тепла;
  • электрическим ТЭНом для поддержания температуры воды в случае отключения котла;
  • термометром и манометром.

Сам принцип работы бойлера косвенного нагрева заключается в передаче тепла не прямым способом от котла массе воды, находящейся в емкости. Посредником служит теплоноситель, нагретый до температуры 70—80 °С и циркулирующий по медной трубке змеевика. Это позволяет довести температуру воды, предназначенной для ГВС, до 60 °С. С целью исключить электрохимическую коррозию металлического бака внутрь помещен магниевый анод, образующий более активную гальваническую пару медь – магний, нежели медь – сталь.

Также накопительный водонагреватель косвенного типа снабжается патрубком для подключения предохранительного клапана безопасности и датчика температуры, присоединяемого к терморегулятору. На тот случай, когда необходимо обеспечивать моментальную подачу горячей воды к смесителям, бойлер снабжен патрубком для подсоединения обратной рециркуляционной линии.

Рекомендации по изготовлению

Чтобы сделать бойлер косвенного нагрева в домашних условиях, потребуется 2 основных элемента – это сам резервуар и теплообменник из медной трубки. Идеальная форма для бака – цилиндрическая, поэтому лучше использовать в таком качестве какой-нибудь баллон, металлическую бочку или тонкостенную трубу большого диаметра. Медная трубка не должна быть слишком тонкой, такой теплообменник не будет эффективным. Подходящий диаметр – 15—20 мм.

Совет. Для изготовления теплообменника хорошо подойдет и гофрированная нержавеющая труба, используемая для систем отопления и водоснабжения. Ее и согнуть проще, нежели медь.

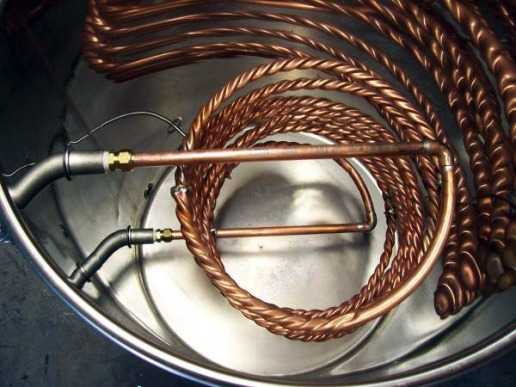

Подобрав подходящий бак и определившись с его размерами, можно приступать к навивке змеевика. Рекомендуется для этого использовать шаблон в виде трубы или бревна, чей диаметр наполовину меньше размера емкости. Зафиксировав один конец трубки, выполните навивку на шаблон как можно плотнее, виток к витку. При этом надо следить за высотой изделия, чтобы оно впоследствии поместилось внутрь бойлера, сделанного своими руками.


Готовый теплообменник устанавливается по центру бака, чтобы трубка нигде не касалась его стенок. Теперь нужно устроить герметичный проход трубок сквозь бак, что делается с помощью пайки и резьбовых соединений, как это показано на фото:


Теперь остается выполнить теплоизоляцию резервуара с помощью рулонных утеплителей и бандажей из проволоки или тонкой стальной полосы. Предварительно надо закончить все сварочные работы – приделать дно и крышку, врезать все патрубки и приварить опоры. Поверх утеплителя следует надеть декоративный кожух из тонколистового металла или другого удобного материала.

Совет. С целью продлить срок службы самодельного стального резервуара рекомендуется приобрести и установить внутрь водонагревателя магниевый анод.

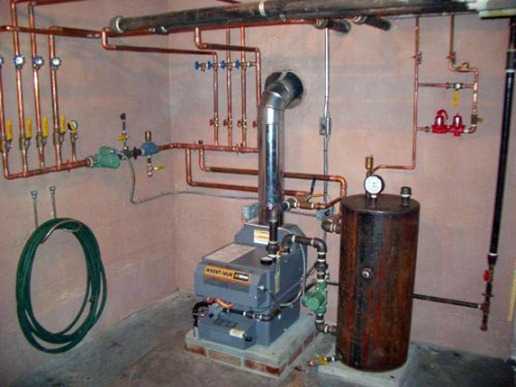

Схема подключения бойлера к котлу

Собрать накопительный водонагреватель – это только полдела, нужно еще выполнить правильную установку агрегата и его подключение к источнику тепла. Поскольку бак с водой имеет достаточно большой вес, его лучше поставить на фундамент и выверить по вертикали. Если у вас в котельной полы залиты бетонной стяжкой толщиной 100 мм, то можно обойтись и без фундамента. После установки можно приступать к обвязке бойлера.

Совет. Возможно, вам кто-либо посоветовал присоединять бойлер к водогрейному тракту двухконтурного котла или вы отыскали подобную схему в интернете. Запомните, что таким образом соединять эти агрегаты нельзя, водонагреватель должен быть подключен к той же линии, что и система отопления.

Дело в том, что двухконтурный котел нагревает воду для нужд ГВС только до 60 °С. А это значит, что большой объем воды в бойлере он нагреет не более, чем до 50 °С, затратив при этом много времени. Есть и другой момент: когда теплогенератор работает на контур ГВС, он полностью отключается от системы отопления, в результате чего последняя значительно остынет, а вместе с ней и весь дом. Обо всех нюансах подробно рассказано в следующем видеоролике:


Чтобы правильно объединить водонагреватель и котел в одну правильно работающую систему, необходимо выполнить их обвязку по одной из представленных ниже схем. В первой распределение потоков теплоносителя организовано за счет установки трехходового клапана с сервоприводом. Когда температура воды внутри бойлера начинает снижаться, привод по сигналу датчика направляет поток теплоносителя в змеевик агрегата.


В другой схеме подключения с двумя циркуляционными насосами бойлер косвенного нагрева загружается за счет включения насоса в своем контуре. Отопительный контур при этом может функционировать постоянно либо отключаться, что зависит от автоматики. Если тепловая мощность котла достаточна, то обе ветви могут действовать одновременно. Только надо верно подобрать насосы, чтобы они не мешали друг другу.


Еще один способ обвязки бойлера применяется в сложных системах с несколькими циркуляционными насосами и гидравлическим разделителем.


Здесь водонагреватель со своим насосом просто присоединяется к общим коллекторам, находящимся за гидрострелкой. Больше подробностей о правильном подключении бойлера косвенного нагрева показано на видеоролике ниже.

Установка предохранительного клапана для водонагревателя

Это небольшое устройство играет в схеме подключения бойлера важную роль. Когда вода в баке начинает нагреваться, она расширяется в объеме и в результате возрастает давление.


Когда оно достигает критического значения, срабатывает предохранительный клапан и сбрасывает часть воды, чтобы снизить давление. Поэтому патрубок клапана необходимо соединять гибкой трубкой с выходом канализации.


В резервуарах большой емкости принято дополнительно ставить мембранный расширительный бак (экспанзомат). Он способен скомпенсировать больший объем расширяющейся жидкости. При этом важно при покупке бака выбрать тот, что предназначен для систем водоснабжения, а не отопления. Распознать его можно по величине максимального рабочего давления 7—8 Бар (у бачков для отопления 3 Бар).

Помимо этих элементов в обвязке бойлера со стороны водоснабжения должны присутствовать и другие необходимые детали: краны, клапаны, фильтры и прочая арматура. Как правильно обвязать косвенный водонагреватель с водопроводом частного дома, отражено на схеме с обратным циркуляционным контуром:

Заключение

В сущности, конструкция накопительного водонагревателя не отличается сложностью, так что при желании его можно изготовить самому. При этом есть возможность снабдить бойлер всеми возможными функциями и встроить в него датчики для совместной работы с автоматикой котла. А вот с обвязкой придется повозиться, от правильности ее выполнения зависит эффективная работа всего отопления дома.

cotlix.com

можно ли использовать бойлер как котёл

Теоретически можно. Но: – мощность ТЭНа в бойлере обычно 2 кВт, а этого недостаточно для обогрева даже однокомнатной квартиры) ; – в бойлере ТЭН включается лишь периодически, а бойлер благодаря своей конструкции (это по сути тот же термос) длительное время сохраняет воду горячей. А при работе в режиме котла ТЭН будет включен непрерывно и быстро выйдет из строя.

можно та же консмтрукция только церкуляционый насос и расширительнй бачок

Теоретически можно.. . Только посмотрите характеристики котлов и сравните их с бойлером. У бойлера мощность в разы меньше – меньше потребляет но и меньше греет. И учтите, что экономные производители могут ставить в бойлеры ТЭНы “облегченной” конструкции в расчете на то, что воду бойлер греет 3-4 часа в сутки а не непрерывно. Но про ТЭН – мой домысел. Ну и проектирование разводки. У бойлера трубы малого диаметра, рассчитанные на работу с “высоким” давлением водопровода. Кто Вам сделает расчеты? А методом тыка может оказаться накладно. Хотя если у Вас уже протянуто отопление и Вы хотите просто попробовать врезать вместо котла бойлер, то “взорваться” ничего не должно.

touch.otvet.mail.ru

Бойлер послойного нагрева для двухконтурного газового котла Зачем нужен бойлер ГВС для двухконтурного газового котла Принцип работы бойлера послойного нагрева ГВС Схема работы накопительного бойлера послойного нагрева с двухконтурным котлом

Другие статьи на эту тему:

Для отопления и горячего водоснабжения (ГВС) домов и квартир хозяева часто устанавливают двухконтурные газовые котлы. Система ГВС с таким котлом получается относительно дешевой и занимает мало места.

Однако, через какое-то время хозяев начинают раздражать недостатки в работе ГВС с двухконтурным котлом.

Проточный теплообменник ГВС двухконтурного котла начинает греть воду в момент начала разбора воды, когда открывают кран горячей воды.

Вся энергия, расходуемая на нагрев, переходит от нагревателя к воде практически мгновенно, за очень короткое время движения воды через нагреватель. Чтобы получить воду необходимой температуры за малый промежуток времени конструкция проточного водонагревателя предусматривает ограничение скорости потока воды. Температура воды на выходе из проточного нагревателя очень сильно зависит от расхода воды — величины струи горячей воды, текущей из крана.

Для отопления дома эконом класса обычно достаточно котла меньшей мощности. Поэтому, мощность двухконтурного котла выбирают исходя из потребности в горячей воде.

  • При малом расходе горячей воды проточный водонагреватель вообще не включается и не греет воду. Для получения воды необходимой температуры часто приходится расходовать больше воды, чем это необходимо.
  • При каждом открытии водоразборного крана котел перезапускается. Аппаратура котла приходит в движение, постоянно то включается, то выключается, что сокращает ресурс работы котла. Каждый раз горячая вода появляется с задержкой, только после того, как режим работы котла стабилизируется. Часть воды бесполезно уходит в канализацию. Частое перезажигание горелки снижает КПД котла и увеличивает расход газа.
  • В системах ГВС с двухконтурным котлом невозможно сделать циркуляцию воды в трубах разводки по дому. Время ожидания горячей воды растет по мере увеличения длины труб от котла до места разбора воды. Часть воды в самом начале приходится бесполезно сливать в канализацию. Причем это вода, которая уже была нагрета, но успела остыть в трубах.

В конечном итоге, использование двухконтурного котла в системе ГВС приводит к не обоснованному росту потребление воды и объема стоков канализации, к увеличению расхода электроэнергии и газа на нагрев, а также к недостаточно комфортному пользованию горячей водой в доме.

Систему ГВС с двухконтурным котлом используют, не смотря на её недостатки, по причине сравнительно низкой стоимости и малых размеров оборудования.

Более экономичной и комфортной является система отопления и ГВС с одноконтурным котлом и бойлером косвенного нагрева.

Подробнее читайте: «Горячее водоснабжение частного загородного дома»

Но что делать, если двухконтурный котел уже стоит в доме или квартире, а работа системы ГВС хозяев не устраивает, и хочется избавиться от её недостатков.

Есть вариант приобрести бойлер косвенного нагрева, с теплообменником внутри, и подключить его к контуру отопления двухконтурного котла. Но стоимость такого бойлера и дополнительного оборудования для его подключения и обвязки довольно высокая.

В систему ГВС с двухконтурным котлом рекомендую установить бойлер послойного нагрева. В таком бойлере отсутствует теплообменник, что заметно снижает его стоимость.

Схема ГВС с бойлером послойного

нагрева и проточным водонагревателем

В последнее время набирает популярность система ГВС с бойлером послойного нагрева, вода в котором нагревается проточным водонагревателем. В таком бойлере отсутствует теплообменник, что снижает его стоимость.

Горячая вода расходуется из верхней части бака. На её место в нижнюю часть бака тут же поступает холодная вода из водопровода. Насосом вода из бака прогоняется через проточный нагреватель газового котла или колонки, и подается сразу в верхнюю часть бака. За счет этого, горячая вода у потребителя появляется очень быстро — не нужно ждать пока прогреется  почти весь объем воды, как это происходит в бойлере косвенного нагрева.

Быстрый нагрев верхнего слоя воды, позволяет устанавливать в доме бойлер меньших размеров, а также снизить мощность проточного нагревателя, без ущерба для комфорта.

Производители выпускают двухконтурные котлы со встроенным или выносным бойлером послойного нагрева. В результате, стоимость и габариты оборудования системы ГВС получаются несколько меньше, чем с бойлером косвенного нагрева

Вода в бойлере подогревается заранее, независимо от того, расходуется она или нет. Запас горячей воды в баке позволяет пользоваться горячей водой в доме в течении нескольких часов.

Благодаря этому, нагрев воды в баке можно производить довольно длительное время, постепенно накапливая тепловую энергию в горячей воде.

Большая продолжительность нагрева воды позволяет использовать нагреватель сравнительно небольшой мощности.

Принципиальная схема подключения накопительного бойлера послойного нагрева к двухконтурному котлу

На схеме стрелками показано направление движения воды в контуре ГВС котла во время работы циркуляционного насоса. Насос включается от датчика температуры бойлера.

Циркуляция воды в контуре ГВС котла запускает в работу котел в режиме ГВС. Нагретая котлом вода поступает в бойлер, где поднимается вверх. Холодная вода из нижней части бойлера насосом подается в котел. Так продолжается до тех пор, пока вода в бойлере не нагреется до момента срабатывания датчика температуры бойлера. Датчик отключает насос, циркуляция воды в контуре нагрева прекращается и режим ГВС котла отключается.

Горячая вода на водоразборные краны поступает из верхней части бойлера по отдельному патрубку. Такое решение позволяет простыми средствами стабилизировать температуру воды, которая идет потребителю. При расходовании горячей воды из бойлера она замещается холодной водой из водопровода.

Скорость циркуляции воды в контуре ГВС котла выбирают так, чтобы вода в бойлере успевала нагреваться до заданной температуры достаточно быстро, так, чтобы у потребителей не возникало дискомфорта. Для этого удобно установить насос, позволяющий переключать скорость работы.

На схеме, на трубе подводки водопровода установлены два клапана — обратный клапан и предохранительный. Это типовое решение для бойлеров у многих производителей. Клапаны обычно продаются в комплекте с бойлером.

Обратный клапан предотвращает уход воды из бойлера при исчезновении воды в водопроводе. Включение циркуляционного насоса «в сухую», без воды, быстро выведет его из строя.

Предохранительный клапан сбрасывает избыточное давление из системы ГВС, связанное с расширением воды при нагревании. Из клапана периодически вытекает небольшое количество воды, которое необходимо куда-то утилизировать. Кроме того, производитель предписывает регулярно, каждые две недели, проверять исправность клапана, вручную приводя его в действие. Для того, чтобы избежать этих проблем, рекомендую установить расширительный бак, который будет компенсировать изменения давления воды в системе ГВС.

Подключение бойлера к двухконтурному газовому котлу

Бойлер послойного нагрева Galmet SG (S) Fusion 100 L ( для двухконтурных котлов ) имеет встроенный трехскоростной циркуляционный насос. Высота бойлера 90 см., диаметр 60 см.

В продаже можно найти бойлеры послойного нагрева специально предназначенные для подключения к двухконтурному котлу. Для примера, на рисунке показана схема подключения к котлу бойлера, который производится в Польше.

Благодаря технологии послойного нагрева воды с накоплением горячей воды в бойлере, снижается количество запусков котла, что продлевает срок его службы и снижается потребление газа.

Равномерная температура воды (без резких перепадов) обеспечивает комфортное пользование водой в более чем одной точке водоразбора.

Бойлер имеет пять патрубков для подключения внешних трубопроводов. Два из них предназначены для отбора горячей воды и организации циркуляции воды в трубах разводки по дому. Время ожидания горячей воды не будет зависеть от длины труб до места разбора воды.

К трубе подачи холодной воды из водопровода подключают расширительный бак и предохранительный клапан, а также устанавливают обратный клапан (на схеме не показаны).

Напольный бойлер хорош еще тем, что грязь и шлам оседает и скапливается на дне, не попадает в трубы и не влияет на работу оборудования.

Подключение электрического бойлера ГВС к двухконтурному газовому котлу

К двухконтурному котлу выгодно подключать электрический бойлер с тремя патрубками.

Домашние мастера часто подключают к двухконтурному котлу обычный электрический бойлер. Используют его в качестве бойлера послойного нагрева. В продаже много таких бойлеров от разных производителей и они относительно не дорогие.

Для подключения к двухконтурному котлу лучше подойдут электрические бойлеры с тремя патрубками. Третий патрубок обычно обозначается как сливной — патрубок резервного слива. К нему присоединяют трубу подачи горячей воды от котла.

Если у бойлера нет сливного патрубка, то умельцы встраивают третий патрубок на фланец электрического ТЭНа. Если есть возможность, то к патрубку внутри котла присоединяют трубку высотой, до середины  колбы бойлера.

Третий патрубок позволяет создать простую схему обвязки котла с бойлером и получить на выходе стабильную температуру горячей воды.

В интернете можно найти схемы подключения к двухконтурному котлу электрических бойлеров с двумя патрубками.  Но в схемах обвязки там присутствуют трехходовые клапаны и сложная электрическая схема.

На трубе от водопровода не забудьте установить прилагаемый к котлу стандартный блок из двух клапанов — обратного и предохранительного. Надежнее, если присоединить к трубе расширительный бак.

Очень рекомендую воду из водопровода пропускать через фильтр, который задерживает механические частицы.

Температура ГВС на котле устанавливается на максимум — 60 оС. Температуру отключения на термостате электрического бойлера устанавливают чуть ниже — 50-54 оС. Своевременно очищайте теплообменник ГВС котла от накипи. Температура воды на выходе из котла всегда должна быть выше температуры отключения термостата бойлера минимум на 5 оС

Читайте: «Очистка от накипи теплообменника ГВС газового котола»

sladkiyson.net
