Замена тэна в водонагревателе (бойлере) Wester WHS-50/2


Этот водонагреватель проработал 6 или 7 лет без чистки, с учетом того что у нас на даче очень жесткая вода. Несколько лет собирались поставить на него фильтр, но в итоге так и не поставили.
Последний полгода, он начал нагревать воду до среднего значения часа за 3, раньше до полного нагрева проходило 1.5 часа.
Решили заменить тэн в водонагревателе (бойлере) Wester WHS-50/2 , раньше никогда этого не делали, и разбирали нагреватель методом проб и ошибок.
Откручиваем снизу защитную крышку, которая держится на двух шурупах. Под ней находится терморегулятор. Откручиваем желтый провод заземления, и тянем терморегулятор вниз, он держится на клеммах.


И под регулятором находится сам тэн.

Перед снятием со стены слейте воду. Вода сливается из входящего отверстия для холодной воды т.к. внутри бойлера трубка входящей воды находится внизу а выходящая почти в самом верху.

Снимаем со стены переворачиваем вверх ногами, и откручиваем тэн газовым ключом или рожковым если конечно у вас есть такой большой.
В нашем случае вытащить тэн легко не получилось, так как за годы он оброс камнем и просто не пролазил в отверстие. Пришлось клещами сжимать его чтобы раздробить камень.
Поехали на рынок, но найти такой же загнутый не смогли, пришлось купить прямой такой же мощности 1.2 киловатта.


Уплотнительную резинку пришлось снять со старого, т.к. ее тоже не смогли найти.
Промывали бойлер без всякой химии, просто наливали воду болтали его и выливали. На землю высыпалось из него почти килограмм камня и ржавчины.
Пытался сфотографировать его изнутри.

Собрали все в обратной последовательности, и заработал нагреватель как новый.
multidea.ru
Водонагреватели-бойлеры косвенного нагрева Wester WH
Водонагреватели косвенного нагрева- это великолепное решение проблемы горячей воды, если у вас уже есть или планируется одноконтурный отопительный котел. Его принцип работы позволяет избежать многих дополнительных эксплуатационных расходов.
Водонагреватель косвенного нагрева конструктивно предназначен для использования в дуете с одноконтурным котлом, работающем на любом виде топлива – газе, электричестве и даже дизеле. Теплоноситель, который питает систему, сначала нагревается в котле, а далее отправляется в водонагреватель, проходит через его теплообменник и отдает тепло воде, то есть бойлер полностью взаимосвязан с котлом и греет воду.
Особенности
-
Подключается к котлам любых производителей ;
-
Технология бак в баке;
-
Внутренний бак выполнен из нержавеющей стали;
-
Монтаж возможен как в горизонтальном так и в вертикальном положении ;
Термостат обеспечивает режим нагрева воды от 60 град. до 90.
Технические характеристики
Модель |
Wester WH 150 |
Wester WH 200 |
Wester WH 250 |
Тип |
Настенный\напольный |
Настенный\напольный |
Настенный\напольный |
Объем |
167 л |
216 л |
265 л |
Электропитание |
220 |
220 |
220 |
Мин.мощность, кВт |
41 |
52 |
70 |
Объем бака санитарной воды, л |
136 |
176 |
222 |
Время нагрева от котла (10-80 С), мин |
24 |
22 |
22 |
Производительность при 40 С л/час |
1256 |
1342 |
|
Присоединение первичного контура |
1 1/4″ |
1 1/4″ |
1 1/4″ |
Присоединение вторичного контура |
3/4″ |
3/4″ |
3/4″ |
Подводимая мощность, кВт |
17 |
22 |
37 |
Габаритные размеры
Модель |
Wester WH 150 |
Wester WH 200 |
Wester WH 250 |
А, мм |
1030 |
1300 |
1550 |
В, мм |
480 |
730 |
980 |
D, мм |
550 |
550 |
550 |
Масса, кг |
72 |
83 |
95 |
Главная » Водонагреватели / Котлы » WESTERLINE
|
manualbase.ru
Описание: | Бойлеры WESTER: Преимущества потребителям, решившим купить бойлеры WESTER |
rb7.ru
Бойлеры Wester. ⋆ Smartflam.by
Бойлеры Wester и сфера их применения.
Помимо обогрева, в 90% случаев Заказчику необходимо обеспечение горячим водоснабжением как для санитарно-технических нужд, так и для технологических. В отдельных случаях для этих целей используются теплообменники различных типов (трубчатые, пластинчатые и т.д.), но не менее часто используются водонагреватели косвенного нагрева (бойлеры). Наиболее сбалансированным решением, в таком случае, будет являться использование бойлеров Wester.
Бойлеры Wester (или водонагреватели косвенного нагрева) – используются для нагрева санитарно-технической или технологической воды, где в качестве теплоисточника имеется котельное оборудование. Использование бойлеров Wester позволяет существенно сократить эксплуатационные расходы.
Принцип работы:
Бойлер (емкостной водонагреватель) представляет из себя эмалированную емкость из углеродистой стали, с расположенным внутри теплообменником имеющим форму змеевика. Подача теплоносителя осуществляется в змеевик, который в свою очередь выполняет нагрев санитарной воды в бойлере. Коррозионную стойкость и гигиеническую чистоту бойлера обеспечивает титановая эмаль нанесенная внутри водонагревателя. Дополнительную антикоррозионную защиту обеспечивает и анодный стержень из магния. За счет расположения и конструкции теплообменника обеспечивается равномерный нагрев всего объема воды.
В качестве дополнительного нагревательного элемента, а в случае введения Островецкой АЭС, с высокой степенью вероятности, принудительного перехода на обогрев за счет электроэнергии в ночное время, в бойлере предусмотрена установка электрического ТЭНа. Контроль температуры при этом производится за счет датчика температуры.
Стоит также отметить, что максимальное давление, на которое рассчитан бойлер составляет 10 бар., а максимальная рабочая температура 95С.
Выберите на вкладах ниже нужную серию бойлеров.
Водонагреватели косвенного нагрева (бойлеры WESTER) серии WHUВодонагреватели косвенного нагрева (бойлеры WESTER) серии WHZ
Технические характеристики:
Модель | WHU 130 | WHU 160 | WHU 200 | WHU 250 | WHU 300 | WHU 350 | WHU 600 | WHU 900 | WHU 1100 | |
Общий объем, л | 129 | 165 | 206 | 254 | 304 | 360 | 595 | 920 | 1 090 | |
Объем бака ГВС, л | 101 | 130 | 165 | 204 | 244 | 270 | 470 | 736 | 860 | |
Площадь поверхности нагрева, м2 | 1,2 | 1,5 | 1,75 | 2,1 | 2,4 | 2,5 | 3,5 | 4,6 | 5,3 | |
Подводимая мощность, кВт | 32 | 40 | 53 | 70 | 73 | 76 | 92 | 103 | 117 | |
Присоединение контура отопления | 1” | 1” | 1” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” | 2” | 2” | |
Присоединение контура ГВС | ½” | ½” | ½” | ¾” | ¾” | 1” | 1” | 2” | 2” | |
Присоединение ТЭНа | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” | |
Питание | 1 x 220В, 50 Гц | |||||||||
Монтаж | Напольный / Настенный Вертикальный/Горизонтальный* | Напольный Вертикальный |
*-В случае горизонтального монтажа бойлера, патрубок выхода гор.сан.воды должен быть расположен выше патрубка входа холодной воды.
На линию подачи теплоносителя в бойлер необходимо установить воздухоудалительный клапан.
Модель | WHU 130 | WHU 160 | WHU 200 | WHU 250 | WHU 300 | WHU 350 | WHU 600 | WHU 900 | WHU 1100 |
Непрерывная производительность при ΔT-30˚C, л/час | 918 | 1 150 | 1 520 | 2 010 | 2 095 | 2 180 | 2 638 | 2 953 | 3 355 |
Непрерывная производительность при ΔT-45˚C, л/час | 612 | 764 | 1 020 | 1 350 | 1 400 | 1 452 | 2 063 | 1 970 | 2 236 |
Время предварительного нагрева, мин | 22 | 22 | 20 | 20 | 23 | 23 | 24 | 28 | 29 |
Потери тепла при ΔT-20˚C, Вт/час | 40 | 45 | 52 | 61 | 75 | 78 | 87 | 100 | 114 |

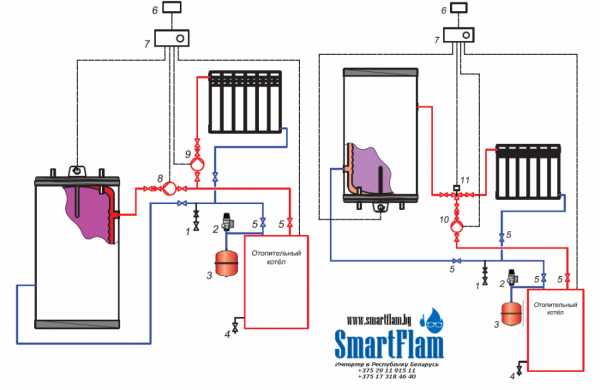

Пример присоединения контура системы отопления:
- Кран заполнения системы
- Предохранительный клапан 3 бар
- Расширительный бак
- Сливной кран
- Отсечной кран системы отопления
- Комнатный термостат
- Дополнительная автоматика управления
- Циркуляционный насос бойлера
- Циркуляционный насос системы отопления
- Общий насос системы отопления и бойлера
- Трехходовой клапан с электроприводом
Пример присоединения контура ГВС:
- Отсекающий кран
- Регулятор давления
- Обратный клапан
- Расширительный бак
- Предохранительный клапан
- Сливной кран
- Термостатический смеситель
- Циркуляционный насос ГВС
- Точка водоразбора
Габаритные размеры:
Модель | WHU 130 | WHU 160 | WHU 200 | WHU 250 | WHU 300 | WHU 350 | WHU 600 | WHU 900 | WHU 1100 |
Высота, мм | 920 | 1 200 | 1 320 | 1 550 | 1 820 | 1 400 | 1 700 | 1 800 | 2 050 |
Диаметр, мм | 550 | 550 | 550 | 550 | 550 | 710 | 810 | 950 | 950 |
Масса, мм | 75 | 82 | 90 | 95 | 110 | 120 | 150 | 180 | 200 |
Подбор бойлеров Wester и расширительных баков:
Необходимый объем расширительного бака для бойлеров WHU:
12 л | модель WHU 130 |
18 л | модели WHU 200/250 |
24 л | модель WHU 300 |
35 л | модель WHU 350 |
50 л | модель WHU 600 |
80 л | модели WHU 900/1100 |
Технические характеристики:
При выходе горячей воды в 45˚С
WHZ 100 | WHZ 160 | WHZ 200 | WHZ 300 | WHZ 350 | WHZ 400 | WHZ 500 | |||||||||
Производительность /подводимая мощность | л/ч | кВт | л/ч | кВт | л/ч | кВт | л/ч | кВт | л/ч | кВт | л/ч | кВт | л/ч | кВт | |
Температура греющей жидкости, ˚С | 90 | 720 | 29 | 1 450 | 59 | 1 760 | 72 | 1 940 | 79 | 2 180 | 89 | 2 180 | 89 | 2 480 | 101 |
80 | 540 | 22 | 1 160 | 47 | 1 320 | 56 | 1 490 | 61 | 1 670 | 68 | 1 670 | 68 | 1 860 | 76 | |
70 | 380 | 15 | 820 | 33 | 1 050 | 43 | 1 140 | 46 | 1 280 | 52 | 1 280 | 52 | 1 440 | 59 | |
Поток греющей жидкости, м3/ч | 2 | 3 | 5 | 5,5 | 6,5 | 6,5 | 7,2 |
WHZ 600 | WHZ 800 | WHZ 1000 | WHZ 1500 | WHZ 2000 | WHZ 3000 | ||||||||
Производительность /подводимая мощность | л/ч | кВт | л/ч | кВт | л/ч | кВт | л/ч | кВт | л/ч | кВт | л/ч | кВт | |
Температура греющей жидкости, ˚С | 90 | 2 480 | 101 | 2 850 | 116 | 2 850 | 116 | 3 350 | 136 | 3 750 | 153 | 5 820 | 237 |
80 | 1 860 | 76 | 2 250 | 92 | 2 250 | 92 | 2 640 | 107 | 2 960 | 120 | 4 400 | 179 | |
70 | 1 440 | 59 | 1 700 | 69 | 1 700 | 69 | 2 000 | 81 | 2 230 | 91 | 2 810 | 114 | |
Поток греющей жидкости, м3/ч | 7,2 | 8 | 8 | 9,5 | 10 | 11 |
При выходе горячей воды в 60˚С
WHZ 100 | WHZ 160 | WHZ 200 | WHZ 300 | WHZ 350 | WHZ 400 | WHZ 500 | |||||||||
Производительность /подводимая мощность | л/ч | кВт | л/ч | кВт | л/ч | кВт | л/ч | кВт | л/ч | кВт | л/ч | кВт | л/ч | кВт | |
Температура греющей жидкости, ˚С | 90 | 480 | 28 | 875 | 51 | 1 070 | 62 | 1 220 | 71 | 1 290 | 75 | 1 290 | 75 | 1 510 | 88 |
80 | 330 | 19 | 650 | 38 | 890 | 52 | 930 | 54 | 980 | 57 | 980 | 57 | 1 120 | 65 | |
70 | 230 | 13 | 445 | 26 | 560 | 33 | 590 | 35 | 635 | 37 | 635 | 37 | 725 | 42 | |
Поток греющей жидкости, м3/ч | 2 | 3 | 5 | 5,5 | 6,5 | 6,5 | 7,2 |
WHZ 600 | WHZ 800 | WHZ 1000 | WHZ 1500 | WHZ 2000 | WHZ 3000 | ||||||||
Производительность /подводимая мощность | л/ч | кВт | л/ч | кВт | л/ч | кВт | л/ч | кВт | л/ч | кВт | л/ч | кВт | |
Температура греющей жидкости, ˚С | 90 | 1 510 | 88 | 1 760 | 102 | 1 760 | 102 | 2 080 | 120 | 2 380 | 138 | 3 020 | 176 |
80 | 1 120 | 65 | 1 400 | 81 | 1 400 | 81 | 1 640 | 95 | 1 840 | 107 | 2 200 | 128 | |
70 | 725 | 42 | 830 | 48 | 830 | 48 | 970 | 56 | 1 090 | 63 | 1 200 | 170 | |
Поток греющей жидкости, м3/ч | 7,2 | 8 | 8 | 9,5 | 10 | 11 |
Пример присоединения контура системы отопления:
- Клапан заполнения системы
- Предохранительный клапан
- Расширительный бак
- Сливной кран
- Отсечной кран системы управления
- Комнатный термостат
- Дополнительная автоматика управления
- Циркуляционный насос бойлера
- Циркуляционный насос системы отопления
- Воздухоудалитель
Пример присоединения контура ГВС:
- Отсекающий клапан
- Регулятор давления
- Обратный клапан
- Расширительный бак
- Предохранительный клапан
- Сливной кран
- Точка водоразбора
- Циркуляционный насос ГВС
- Термостатический смеситель
Габаритные размеры:
WHZ 100 | WHZ 160 | WHZ 200 | WHZ 300 | WHZ 350 | WHZ 400 | WHZ 500 | WHZ 600 | WHZ 800 | WHZ 1000 | WHZ 1500 | WHZ 2000 | WHZ 3000 | |
A | 1 080 | 1 125 | 1 320 | 1 210 | 1 325 | 1 450 | 1 800 | 2 040 | 2 100 | 2 070 | 2 300 | 2 230 | 2 540 |
B | 900 | 900 | 1 110 | 975 | 1 055 | 1 180 | 1 530 | 1 785 | 1 745 | 1 660 | 1 975 | 1 800 | 2 160 |
C | 720 | 750 | 875 | 765 | 735 | 730 | 1 020 | 1 020 | 1 075 | 1 100 | 1 145 | 1 290 | 1 430 |
D | 490 | 590 | 590 | 700 | 750 | 750 | 750 | 750 | 900 | 1 000 | 1 120 | 1 260 | 1 460 |
E | 450 | 450 | 515 | 555 | 535 | 535 | 770 | 770 | 895 | 930 | 785 | 1 110 | 940 |
F | 320 | 330 | 330 | 345 | 365 | 365 | 370 | 365 | 420 | 470 | 425 | 515 | 450 |
G | 240 | 240 | 240 | 255 | 270 | 270 | 280 | 280 | 335 | 365 | 325 | 430 | 360 |
WHZ 100 | WHZ 160 | WHZ 200 | WHZ 300 | WHZ 350 | WHZ 400 | WHZ 500 | |
Присоединение первичного контура (змеевика) | 1” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” |
Присоединение вторичного контура (ГВС) | ¾” | ¾” | ¾” | 1” | 1” | 1” | 1” |
Присоединение рециркуляции ГВС | ¾” | ¾” | ¾” | 1” | 1” | 1” | 1” |
Подключение анода | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” |
Гильза для датчиков | ½” | ½” | ½” | ½” | ½” | ½” | ½” |
Ревизионный люк | 4” | 4” | 4” | 4” | 4” | 4” | 4” |
Подключение ТЭНа | 1 ½” | 1 ½” | 1 ½” | 1 ½” | 1 ½” | 1 ½” | 1 ½” |
Подключение термометра | ½” | ½” | ½” | ½” | ½” | ½” | ½” |
WHZ 600 | WHZ 800 | WHZ 1000 | WHZ 1500 | WHZ 2000 | WHZ 3000 | |
Присоединение первичного контура (змеевика) | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ½” |
Присоединение вторичного контура (ГВС) | 1” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ½” |
Присоединение рециркуляции ГВС | 1” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ½” |
Подключение анода | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” | 1 ¼” |
Гильза для датчиков | ½” | ½” | ½” | ½” | ½” | ½” |
Ревизионный люк | 4” | 5” | 5” | 5” | 5” | 5” |
Подключение ТЭНа | 1 ½” | 2” | 2” | 2” | 2” | 2” |
Подключение термометра | ½” | ½” | ½” | ½” | ½” | ½” |
Подбор бойлеров Wester и расширительных баков:
Модель бойлера | WHZ 100 | WHZ 160 / WHZ 200 | WHZ 300/ WHZ 350 | WHZ 400/ WHZ 500 | WHZ 600/ WHZ 800 | WHZ 1000 | WHZ 1500 | WHZ 2000 | WHZ 3000 |
Объем расширительного бака, л | 12 | 24 | 35 | 50 | 80 | 100 | 150 | 200 | 300 |
Заказать бойлеры Wester, баки косвенного нагрева,
получить консультацию, Вы можете:
– отправив запрос на электронную почту [email protected];
– отправив факс по телефону +375 17 318 46 40;
– позвонив по телефону +375 29 11 915 11.
www.smartflam.by
Водонагреватели Wester. Харакетристики, цены, отзывы.
- Водонагреватели
- Wester
Всего 59 товаров производителя Wester
Wester WH 150 T
Wester WH-250
Wester WH 200 T
Wester WHE-250
Wester WHE-300
Wester WH-300
Wester WHE-200
Wester WHE-150
Wester WHZ-300
47619 ₽
Wester WHZ-200
34400 ₽
Wester WHZ-160
30679 ₽
Wester WHZ-100
24300 ₽
Wester WHE W 200
Wester WHE W 150
Wester WHE W 250
Wester WHU-250
57000 ₽
Wester WHU-200
49436 ₽
Wester WHU-130
Wester WHU-300
Wester WH 120 T
Wester WH 100 T
Wester WH 80 T
Wester BAG-200
Wester BAG-150
Wester BAG-120
Wester WHS-80/2
Wester WHS-100/2
Wester WHS-50/2
Wester WHE-10 B/2
Wester WHE-10 U/2
naobzorah.ru
Водонагреватели Wester » особенности, характеристики
Все водонагреватели Wester выполняются из высококачественной нержавеющей стали. Кроме того, при производстве моделей этой марки используется технология «бак в баке». Она является гарантией надежности устройства, его гигиеничности, а также экономичности.
Главное достоинство агрегатов описываемого типа — это доступная стоимость. Если сравнить любой из них с аналогичными устройствами других производителей, то можно заметить, что при одинаковых технических характеристиках рассматриваемые аппараты обойдутся клиенту примерно на 20-30% дешевле. Весьма приятный показатель, не так ли?
Модели данного производителя в большинстве своем имеют следующие технические характеристики:
- нагреватель воды — накопительного типа;
- тип нагрева — электрический;
- разновидность нагревательного элемента (ТЭН-а) — трубчатый;
- объем бака — зависит от модели;
- подача воды — под напором;
- максимальный уровень нагрева воды — зависит от конкретной модели;
- номинальная мощность устройства — 1,2 кВт;
- напряжение в сети — 220 В;
- давление на входе — 8 атмосфер;
- тип подводки — нижняя;
- способ крепления — настенный.
Комфорт и безопасность

Для удобства пользователей описываемые устройства оснащаются гидравлическим управлением и термометром. С целью повышения безопасности в процессе эксплуатации агрегаты имеют стеклокерамическое внутреннее покрытие бака. Также из защитных мер следует отметить наличие предохранительного клапана и магниевого анода.
Установка аппаратов описываемого типа осуществляется либо вертикально, либо горизонтально: в зависимости от выбранной модели.
Как известно, рассматриваемая техника (а точнее — модели Wh250, 200 и 250) относятся к классу бойлеров косвенного нагрева. Здесь требуется пояснение. Нагревательные устройства такого типа представляют собой высокотехнологичные агрегаты, которые обеспечивают горячее водоснабжения жилища, используя при этом альтернативные источники энергии. Например, котлов отопления. Преимуществами этих приборов (бойлеров) принято считать возможность обеспечения горячей водой в любых количествах, отсутствие необходимости приобретения дополнительных энергоносителей, быстрый нагрев воды. Впрочем, следует иметь в виду, что некоторые агрегаты обладают весьма внушительными размерами. Поэтому их установка должна осуществляться с учетом индивидуальных особенностей объекта (квартиры или дома).
Другие статьи по теме
Водонагреватель Smart
Среди главных достоинств, которыми обладают данные устройства, можно выделить 2 основных: достаточно низкое потребление энергии в процессе работы и высокая эффективность. |
Накопительный водонагреватель Timberk
Неплохой вариант вспомогательного источника горячего водоснабжения, который идеально подойдет и владельцам городских квартир, и хозяевам частных загородных домов или дач. |
Водонагреватели Unitherm
Настоящее немецкое качество, простая установка и эксплуатация, безопасное и надежное выполнение своих функций — все это главные характеристики техники этого производителя. |
termosyst.ru
