Газовая колонка Бош 275
Колонки газовые водогрейные Bosch WR 275, с
регулятором протока, для присоединения к дымоходу. Кожух с эмалевым
покрытием белого цвета. Постоянное управление расходом газа обеспечивает
автоматическое регулирование теплопроизводительности.
Газовая колонка Бош 275 пригодна как для работы при малом, так и при большом отборе воды. Особенно удобна при работе с термостатными и однорукоятными смесителями. Возможна работа при низком давлении воды.
Оснащение прибора:
− Полная защита с термоэлектрическим контролем пламени, контролем уходящих газов и ограничителем температуры.
− Пьезозапальник или зажигание на батарейках.
− Автоматическое регулирование мощности.
− Контроль протока.

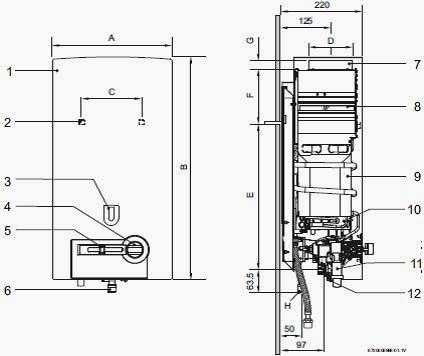

Рис.1. Габариты и размеры газовой колонки Bosch WR 275
1. Корпус, 3. Панель управления, 4. Присоединение газ, 5. Присоединение горячей воды, 6. Присоединение холодной воды, 7. Газовая арматура, 8. Водяная арматура, 9. Винт, 10. Регулятор расхода воды, 12. Теплообменник, 13. Регулятор тяги.

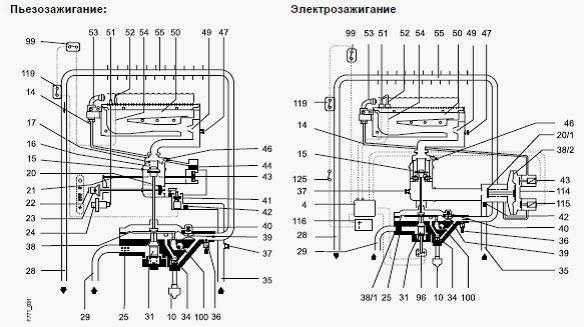

Рис.2. Конструкция газовой колонки Бош 275
4 – Блок управления, 10 – Регулятор расхода воды, 14 – Газовая трубка
запальника, 15 – Регулирующий клапан, 16 – Пружина клапана, 17 – Газовый
клапан, 20 – Главный газовый клапан, 20/1 – Главн. газовый клапан, 21 –
Стержень клапана запальника, 22 – Кнопка запальника, 23 – Главный
выключатель, 24 – Пьезозапальник, 27 – Вентиль холодной воды, 28 –
Трубопровод горячей воды, 29 – Трубопровод холодной воды, 30 – Штуцер
горячей
воды, 31 – Регулятор протока, 34 – Разгрузочный клапан, 35 – Труба
подвода газа, 36 – Винт-заглушка, 37 – Измерительный штуцер, 38 –
Мембрана (вода),
38/1 – Мембрана (вода), 38/2 – Мембрана (газ), 39 – Вентури, 40 – Клапан
плавного розжига, 41 – Магнитный клапан, 42 – Газовый фильтр, 43 –
Газовый
клапан запальника, 44 – Фильтр запальника, 46 – Регулировочный винт, 47
– Измерительный штуцер, 49 – Инжекторная форсунка, 51 – Электрод
зажигания,
52 – Термоэлемент, 53 – Запальная горелка, 54 – Высоковольтный кабель
запальника, 55 – Теплообменник, 99 – Температурный контроль тяги, 96 –
Монтаж газовой колонки Bosch WR 275
Снятие кожуха:
– Потянуть на себя и снять рукоятку регулятора расхода 10 и вывинтить резьбовую гильзу.
– Наклонить кожух на себя и поднять вверх.
Подключение к газовой сети:
– Обратить внимание на чистоту в трубопроводах. Выбирать сечение согласно нормам. Установить запорную арматуру.
Подключение к водопроводу:
– Перед монтажом промыть трубопроводы
– Выбирать сечения по нормам и в соответствии с давлением в сети.
– При использовании пластмассовых труб – предусмотреть проставки из стальных труб по 1,5 м на горячей и холодной воде.
– Вход холодной воды справа – обратить внимание на фильтр.
– Отбор горячей воды слева.
– Следует избегать сужений в трубопроводах. Чтобы избежать засорения водяной арматуры и теплообменника колонки при использовании воды с твердыми частицами, устанавливать предварительный фильтр.
Крепление газовой колонки Бош 275:
– Установить прилагаемые кронштейны на стену.
– Присоединить колонку, используя монтажные принадлежности по спецификации.
– Для колонки с электророзжигом вставить две батарейки по 1,5 В.
Уходящие газы:
– Положить трубу плотно и с уклоном согласно правил.
Проверка герметичности:
– Установить кожух и рукоятки.
– Повернуть регулятор расхода 10 влево до упора и на короткое время открыть все точки отбора воды, чтобы выпустить воздух из разводки.
– Открыть газовый и водяной вентиль.
– Проверить, нет ли течей по воде и газу.
– Запустить газовую колонку Bosch WR 275 по инструкции и проверить систему отвода газов.
Проверка контроля тяги:
– Приподнять трубу уходящих газов и закрыть выходной штуцер жестяной пластиной.
– Запустить колонку и и, переведя регулятор протока воды в крайнее правое положение, обеспечить такой отбор воды, чтобы она работала на номинальной мощности.
– В этом режиме через 1 – 2 мин должно произойти отключение, в зависимости от нагрузки и температуры.
– Удалить пластину, поставить трубу на место.
– После того, как биметаллический контакт охладится, можно вновь запустить колонку.
Регулировка газовой колонки Бош
Регулировка газа:
– Методика давления в форсунке требует меньше времени, поэтому предпочтительна.
– Природный газ: Устройства, рассчитанные на работу на природном газе группы Н, отрегулированы и пломбированы на индекс Вобба 15 кВтч/м3, или 12900 ккал/м3 и на давление в сети 13 мбар.
– Проверить работу устройства и при необходимости отрегулировать.
Регулировка по давлению в форсунке

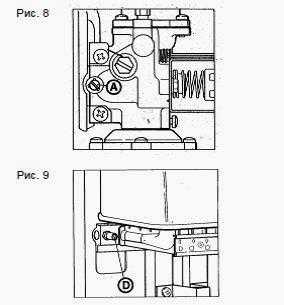

Рис.3. Регулировка по давлению в форсунке
– Выкрутить винт D и подсоединить дифманометр. Открыть газовый кран.
– Запустить колонку по инструкции. Регулятор мощности должен быть в правом до упора положении.
– Снять крышку регулировочного винта Е и произвести регулировку винтом Е по таблице 11.
– Закрыть газовый кран, снять дифманометр и затянуть винт.
– Отвернуть винт А и присоединить дифманометр.
– Открыть газовый кран и запустить колонку.
– Необходимое давление газа на входе: Природный газ 10 – 18 мбар, или 100 – 180мм в.ст. Сжиженный газ 30-50 мбар, или 500 мм В.ст.
– Если давление лежит ниже 10 мбар, то следует производить регулировку на 85% номинальной тепловой нагрузки. При давлении ниже 8 мбар эксплуатировать колонку нельзя. Необходимо устранить причину либо сообщить газовому хозяйству.
– Произвести проверку регулировки по газовому счетчику либо оценкой вида пламени.
– Закрыть газовый кран, снять дифманометр и затянуть винт А.
– Надеть на винт Е крышку и опломбировать.
– Проверить, нет ли утечки газа.
Газовая колонка Бош 275 оборудована устройством контроля тяги. Если уходящие газы выходят в помещение, оно выключает колонку.
Если при работе гаснет запальник, либо прибор выключается, хотя движок не трогали, контроль тяги выключает колонку.
После этого следует хорошо проветрить помещение и через 10 минут включать снова. Если отключение повторится, следует вызвать специалиста для проверки колонки и дымохода.
Защита от замерзания:
– Пользователь должен обеспечить в помещении, где установлен прибор, температуру не ниже +5 °С.
– При понижении температуры ниже указанной, пользователь должен отключить газ и слить воду из колонки.
Проверка работы газовой колонки Bosch WR 275 (пьезорозжиг)
– Запустить колонку. Сплошное пламя должно образоваться через прибл. 5 сек. после открывания крана горячей воды.
– Пламя должно гаснуть приблизительно через 1 сек. после закрытия крана.
– При отклонениях от этих цифр следует проверить работу газового клапана.
– С водяной стороны возможна и неисправность клапана задержки розжига.
– Не позднее 45 сек. после угасания пламени запальника должен закрываться магнитный клапан 41.
– В случае запаздывания проверить запальник.
Настройка микропереключателя газовой колонки Бош 275 (эл. розжиг)
Не происходит зажигание при отборе воды:
− Закрыть вентиль холодной воды;
− Удалить нижнюю крышку микропереключателя;
− Открутить регулировочный винт до момента, когда сработает запальный электрод;
− Закрутить на полтора оборота;
− Закрыть крышку;
Происходит постоянное зажигание при отсутствии забора воды:
− Закрыть вентиль холодной воды;
− Удалить нижнюю крышку микропереключателя;
− Закрутить регулировочный винт до момента, когда запальный электрод отключится;
− Закрутить еще на полтора оборота;
− Закрыть крышку;
Переналадка газовой колонки на другой вид газа:
− Закрыть газовый кран, снять кожух.
− Снять горелку, отсоединить левую и правую группы и сменить инжекторные форсунки.
− Сменить запальную форсунку.
− Сменить газовый клапан.
− Перед установкой главной горелки поставить дроссельную шайбу, затем закрепить горелку и запальную трубку.
− При переводе со сжиженного газа на природный действовать в обратном
порядке и провести регулировку.
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________ _________________________________________________________________________________________________________________________________________________________
_______________________________________________________________________________
__________________________________________________________________________
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВПротерм Пантера
Протерм Скат
Протерм Медведь
Протерм Гепард
Эван
Аристон Эгис
Теплодар Купер
Атем Житомир
Нева Люкс
Ардерия
Нова
Термона
Иммергаз
Электролюкс
Конорд
Лемакс
Галан
Мора
Атон
_______________________________________________________________________________
Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции_______________________________________________________________________________
Монтаж и эксплуатация газовых котлов Бош 6000
Управление и обслуживание котлами Vaillant Turbotec / Atmotec
Обзор газовых котлов Житомир-3 Атем
Монтаж системы отопления частного дома
Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей
Рекомендации по монтажу настенных газовых котлов Навьен
Обзор твердотопливного котла Купер ОК-15 Теплодар
Неисправности и ошибки котлов Ферроли
Сборочные элементы, монтаж и подключение электрокотла Скат Protherm
Обзор отопительных котлов Дон КСТ-16
Ремонт и сервис котлов Вайлант – ответы экспертов
Обзор газового котла КСГ Очаг
Обзор отопительного котла Купер ОК-20 Теплодар
Комплектация и компоненты электрического котла Протерм Скат
Подключение и ввод в работу котла Будерус Логомакс U072
Ответы специалистов по неисправностям котлов Китурами
Советы мастеров по обслуживанию котлов Навьен
Обслуживание компонентов газового котла Navien Deluxe
Подключение котла Аристон Egis Plus 24 ff к рабочим системам
stzm.ru
Обзор газовой колонки Bosch Therm 2000 W10 KB
__________________________________________________________________________
Обзор газовой колонки Bosch Therm 2000 W10 KB
Газовая колонка Bosch Therm 2000 W10 KB
предназначена для нагревания воды простым нажатием электрического
выключателя. Прибор должен использоваться только для приготовления
чистой горячей воды в бытовых целях.
Описание газовой колонки Бош 2000
– Прибор предназначен для вертикальной установки на стене.
– Автоматический электронный розжиг при открытии клапана горячей воды.
– Более экономичен по сравнению с обычными аппаратами благодаря возможности установки мощности водонагревателя и отсутствию постоянного горения запального пламени.
– Горелка для природного газа/GPL.
– Покрытие теплообменника (камеры сгорания) не содержит олово и свинец.
Предохранительные устройства:
– Ионизационный (зондовый) датчик-реле контроля пламени
– Система контроля дымовых газов, которая отключает аппарат при недостаточной эвакуации дымовых газов
– Ограничитель температуры, предохраняющий теплообменник от перегрева.
Рабочие характеристики газовой колонки Bosch Therm 2000 W10 KB
Номинальная полезная мощность кВт – 17,4
Номинальная тепловая нагрузка кВт – 20
Номинальная полезная мощность (диапазон регулировки) кВт 7 – 17,4
КПД при нагрузке 100% от номинальной мощности % – 88,1
КПД при нагрузке 30% от номинальной мощности % – 80
Давление подаваемого газа(природный / сжиженный) мбар – 13 / 30
Потребление (природный / сжиженный) м3/ч кг/ч – 2,1 / 1,5
Проток горячей воды при t 25 С л/мин – 10
Мин. рабочее давление воды бар – 0,15
Макс. допустимое давление воды бар – 12
Подключение воды (холодная / горячая) R – 1/2
Массовый поток дымовых газов г/с – 13
Температура C – 160
Минимальное разряжение в дымоходе мбар – 0,015
Вес, кг – 10
Параметры (В x Ш x Г) мм – 580 x 310 x 220

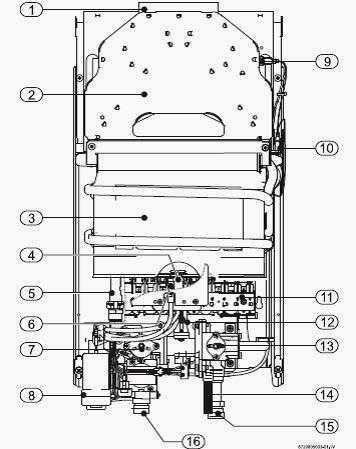

Рис.1. Устройство газовой колонки Бош 2000
[1] Подсоединение к дымоходу, [2] Вытяжной колпак, [3] Теплообменник (камера сгорания), [4] Электрод розжига, [5] Горячая вода, [6] Ионизационный электрод, [7] Регулятор мощности, [8] Отсек для батареек, [9] Датчик контроля дымовых газов, [10] Ограничитель температуры, [11] Горелка, [12] Регулировочный винт давления в горелке, [13] Регулятор производительности, [14] Винт слива воды, [15] Труба холодной воды, [16] Входная газовая труба

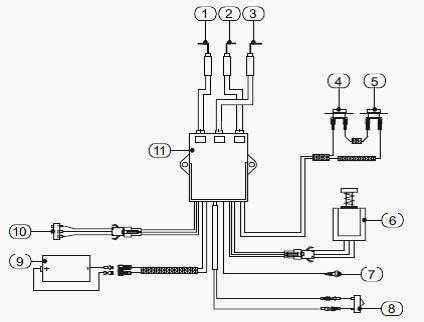

Рис.2. Электрическая схема газовой колонки Bosch Therm 2000 W10 KB
[1] Электрод розжига, [2] Ионизационный электрод, [3] Свеча зажигания, [4] Ограничитель максимальной температуры, [5] Датчик контроля дымовых газов, [6] Соленоид, [7] Масса (заземление), [8] Кнопка ВКЛ/ВЫКЛ, [9] Батарейка, [10] Микровыключатель, [11] Блок управления
Монтаж газовой колонки Бош 2000
Указания по выбору места установки газовой колонки Bosch Therm 2000 W10
– Не устанавливать прибор в помещениях объемом менее 8 м3 без учета объема мебели, при условии, что тот не превышает 2м3.
– Выполнять специальные технические требования, действующие на территории страны.
– Водонагреватель должна устанавливаться в хорошо проветриваемом, защищенном от воздействия отрицательных температур помещении, в котором имеется дымоотводная труба.
– Не допускается установка водонагревателя над источниками тепла.
– Во избежание коррозии необходимо, чтобы поступающий в зону горения воздух был свободен от агрессивных материалов.
Дымовые газы
Обязательным требованием при установке является обеспечение герметичности подсоединения прибора к дымоходу соответствующего размера.
Дымоход должен быть:
– вертикальным (горизонтальные участки сведены к минимуму или полностью исключены)
– теплоизолированным
– выход дымохода должен находиться выше самой высокой точки крыши. Если это невозможно, обеспечить, чтобы между самой высокой точкой дымохода жилого здания и крышей существовало расстояние минимум 40 см.
Труба отвода дымовых газов должен быть правильно подсоединен к кольцу.
На конце дымоотводной трубы следует установить дымовой колпак (флюгарку) для защиты от ветра/осадков.
Для снятия передней панели с газовой колонки Бош 2000:
– Снять регулятор температуры/подачи воды и регулятор мощности.
– Открутить передние крепежные винты.
– Одновременным движением на себя и вверх снять переднюю панель с двух петель, находящихся сзади.
– Закрепить аппарата в вертикальном положении, используя для этого крюки и втулки, входящие в комплект поставки.
Установка с использованием гибкой неметаллической или резиновой трубы (сжиженный газ)
Если установка производится с использованием гибких труб (не металлических), что имеет отношение только к аппаратам, предназначенным к подсоединению к баллону бутанового газа, должны выполняться следующие требования:
– минимально допустимая длина трубы не должна превышать 1,5м;
– труба должна соответствовать стандарту ET IPQ 107-1 и применяемым техническим нормам;
– возможность проведения проверки по всей протяженности трубы;
– не находиться вблизи источников тепла;
– сгибов и других сужений, затрудняющих подачу газа;
– подсоединение на концах должно быть сделано с использованием соответствующих принадлежностей и зажимов без трещин.
Проверить чистоту газопроводной трубы.
Использовать резиновую пластину (дополнительная принадлежность,
поставляемая в комплекте) и подходящий зажим для подсоединения газовой
трубы к входному отверстию аппарата.
Проверка исправности датчика
Для того, чтобы проверить исправную работу датчика контроля тяги, следует выполнить следующее:
– Снять дымовую трубу.
– Заменить на трубу (длиной приблизительно 50 см), которая будет забита на конце.
– Установить эту трубу вертикально.
– Включить аппарат на номинальной мощности, регулятор температуры должен быть установлен в положение максимальной температуры.
– В таких условиях прибор должен отключиться через две минуты.
– Снять трубу и установить дымовую трубу на прежнее место.
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________ _________________________________________________________________________________________________________________________________________________________
_______________________________________________________________________________
__________________________________________________________________________
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВПротерм Пантера
Протерм Скат
Протерм Медведь
Протерм Гепард
Эван
Аристон Эгис
Теплодар Купер
Атем Житомир
Нева Люкс
Ардерия
Нова
Термона
Иммергаз
Электролюкс
Конорд
Лемакс
Галан
Мора
Атон
_______________________________________________________________________________
Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции_______________________________________________________________________________
Монтаж и эксплуатация газовых котлов Бош 6000
Управление и обслуживание котлами Vaillant Turbotec / Atmotec
Обзор газовых котлов Житомир-3 Атем
Монтаж системы отопления частного дома
Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей
Рекомендации по монтажу настенных газовых котлов Навьен
Обзор твердотопливного котла Купер ОК-15 Теплодар
Неисправности и ошибки котлов Ферроли
Сборочные элементы, монтаж и подключение электрокотла Скат Protherm
Обзор отопительных котлов Дон КСТ-16
Ремонт и сервис котлов Вайлант – ответы экспертов
Обзор газового котла КСГ Очаг
Обзор отопительного котла Купер ОК-20 Теплодар
Комплектация и компоненты электрического котла Протерм Скат
Подключение и ввод в работу котла Будерус Логомакс U072
Ответы специалистов по неисправностям котлов Китурами
Советы мастеров по обслуживанию котлов Навьен
Обслуживание компонентов газового котла Navien Deluxe
Подключение котла Аристон Egis Plus 24 ff к рабочим системам
stzm.ru
Газовая колонка Bosch Therm 4000 WR 13
__________________________________________________________________________
Газовая колонка Bosch Therm 4000 WR 13
Газовая колонка Bosch Therm 4000 WR 13
предназначена для обеспечения горячего водоснабжения квартир и частных
жилых домов.
Характерной особенностью данной колонки является автоматическое электронное зажигание от батареек, т.е. отсутствие постоянно горящего пламени запальной горелки, колонка автоматически начинает работу при открытии крана горячей воды и полностью выключается при его закрытии.
Включается при минимальном давлении воды 0,1 атм. Автоматическое поддержание температуры воды при изменении давления воды в водопроводе.
Газовая колонка Бош WR 13 оснащена теплообменником из высококачественной меди, атомосферная горелка выполнена из нержавеющей стали и может настраиваться как на природный так и на сжиженный газ, имеет ионизационный датчик контроля пламени, систему контроля дымовых газов, предохранительный датчик от перегрева.
Описание газовой колонки Bosch Therm 4000 WR:
– Для квартир с нарушенной вентилцией и дымоудалением.
– Модуляция мощности.
– Раздельная регулировка по мощности и по протоку воды.
– Подключается к дымоходу.
– Постоянно горящий запальник.
– Включается при давлении воды 0,1 атм.
Назначение:
– Приготовление горячей воды в бытовых целях.
– Размещение в жилых помещениях (например, на кухне).
– Неограниченный период непрерывной работы.
Техническая комплектация газовой колонки Бош WR 13
– Пьезоэлектрический розжиг.
– Автоматическое поддержание температуры воды при изменении давления воды в водопроводе.
– Предохранительный датчик обратной тяги.
– Ионизационный контроль пламени.
– Предохранительный датчик от перегрева.
– Датчик контроля дымовых газов.
– Материал горелки – нержавеющая сталь.
– Медный теплообменник, срок службы – 15 лет.
– Устройства контроля отходящего газа, выключающие прибор при недостаточной тяге.
Характеристики газовой колонки Bosch Therm 4000 WR 13
Номинальная тепловая мощность, кВт – 22,6
Номинальная тепловая нагрузка, кВт – 26,0
Допустимое давление природного газа, мбар – 10-15
Допустимое давление сжиженного газа (бутан/пропан), мбар – 30,0
Расход природного газа при максимальной мощности, м³/час – 2,8
Расход сжиженного газа при максимальной мощности, кг/час – 2,1
Подключение газа, R – 3/4
Температура, С – 35,0-60,0
Проток горячей воды при Т 50°С, л/мин – 2,0-7,0
Проток горячей воды при Т 25°С, л/мин – 4,0-13,0
Максимальное давление воды, бар – 12,0
Температура при макс. мощности, С – 170,0
Массовый поток дымовых газов при максимальной мощности, г/с – 17,0
Наружный диаметр дымовой трубы, мм – 132,5
ВхШхГ, мм – 655х350х220
Вес (без упаковки), кг – 13,0
Особенности газовой колонки Бош WR
– Прибор для настенного монтажа
– Розжиг посредством пьезоэлектрической системы
– Горелка для природного газа/сжиженного газа
– Теплообменник не содержит сплавов олова/свинца
– Регулировка мощности в соответствии с расходом воды для поддержания постоянной температуры горячей воды.
– Водяная арматура изготовлена из усиленного стекловолокном полиамида, передаваемого впоследствии на 100% вторичную переработку
– Обеспечение постоянного протока воды при переменном давлении напора воды
Рис.1. Элементы газовой колонки Бош
[1] Кожух, [2] Петли для навески, [3] Смотровое окошко, [4] Переключатель объема воды, [5] Регулятор мощности, [6] Газовый патрубок, [7] Патрубок для отвода дымовых газов, [8] Защитный коллектор дымовых газов с контролем тяги, [9] Камера сгорания, [10] Газовая арматура, [11] Устройство пьезорозжига, [12] Водяная арматура
Принцип действия газовой колонки Bosch Therm 4000 WR 13
Проточный водонагреватель (газовая колонка) оснащена устройством пьезорозжига. Это делает эксплуатацию более удобной.

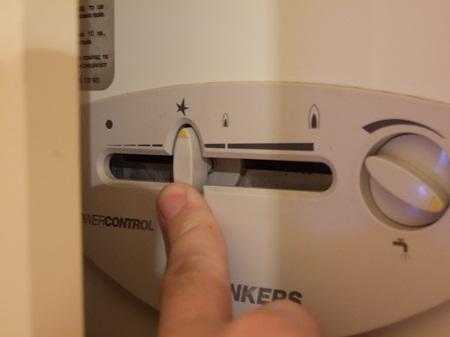

Регулятор мощности из положения Выкл. передвинуть в положение розжига.
Нажать и удерживать нажатой кнопку регулятора мощности. Нажать кнопку пьезорозжига.
Если запальное пламя загорелось: через несколько секунд отпустить кнопку регулятора мощности.
Если запальное пламя погасло: повторить процесс.
В этом случае: Держать кнопку регулятора мощности нажатой до тех пор, пока из трубки подачи газа полностью не выйдет воздух.
Если розжиг произошел: передвигая регулятор мощности вправо, установить необходимую мощность.
При помощи регулятора мощности можно устанавливать требуемую мощность.
При передвижении регулятора вправо мощность и потребление газа
повышаются. Максимальная мощность достигается, когда регулятор
установлен в крайнем правом положении.
Для экономии энергии: установить регулятор мощности в такое положение, которое полностью соответствует необходимой мощности.
После выполнения этих действий основная горелка загорается
автоматически, как только открывается кран горячей воды, поскольку
запальное пламя
горит непрерывно.
Для выключения прибора: передвинуть регулятор мощности влево до упора.
Через несколько секунд запальное пламя погаснет.
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________ _________________________________________________________________________________________________________________________________________________________
_______________________________________________________________________________
__________________________________________________________________________
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВПротерм Пантера
Протерм Скат
Протерм Медведь
Протерм Гепард
Эван
Аристон Эгис
Теплодар Купер
Атем Житомир
Нева Люкс
Ардерия
Нова
Термона
Иммергаз
Электролюкс
Конорд
Лемакс
Галан
Мора
Атон
_______________________________________________________________________________
Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции_______________________________________________________________________________
Монтаж и эксплуатация газовых котлов Бош 6000
Управление и обслуживание котлами Vaillant Turbotec / Atmotec
Обзор газовых котлов Житомир-3 Атем
Монтаж системы отопления частного дома
Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей
Рекомендации по монтажу настенных газовых котлов Навьен
Обзор твердотопливного котла Купер ОК-15 Теплодар
Неисправности и ошибки котлов Ферроли
Сборочные элементы, монтаж и подключение электрокотла Скат Protherm
Обзор отопительных котлов Дон КСТ-16
Ремонт и сервис котлов Вайлант – ответы экспертов
Обзор газового котла КСГ Очаг
Обзор отопительного котла Купер ОК-20 Теплодар
Комплектация и компоненты электрического котла Протерм Скат
Подключение и ввод в работу котла Будерус Логомакс U072
Ответы специалистов по неисправностям котлов Китурами
Советы мастеров по обслуживанию котлов Навьен
Обслуживание компонентов газового котла Navien Deluxe
Подключение котла Аристон Egis Plus 24 ff к рабочим системам
stzm.ru
bosch газовая колонка инструкция – Boomle.ru
Газовая колонка Bosch WR10-2 B/B23 – инструкция по…techport.ru > Газовая колонка Bosch WR10-2 B/B23
boilervdom.ru > Инструкция по
Инструкции на Газовые колонки Bosch – скачать pdf
На этой странице Вы можете найти и скачать инструкции на Газовые колонки Bosch в формате pdf.Инструкция по установке комплекта защиты от замерзания для водонагревателей проточных газовых Therm 6000/8000 S. Язык: ru | pdf 1008.15 Kb.
c-o-k.ru > Инструкции на Газовые
Газовые колонки Bosch (Бош) – инструкции, отзывы, проблемы…
Газовая колонка Bosch может работать от природного и от сжиженного газа (в баллонах). Снабжена тройной защитой: термоэлементом для контроля пламени зажигания, контролем тяги продуктов сгорания.
PortalTepla.ru > Газовые колонки Bosch (Бош) –
Все о газовых колонках Bosch (Бош)
AvtonomnoeTeplo.ru > Все о газовых колонках Bosch
Обзор газовых колонок Bosch: отзывы, модельный ряд…
Сделаем небольшой обзор газовых колонок Bosch на основании инструкции по эксплуатации, а также отзывов специалистов и покупателей. Разберем основные неисправности колонки Бош: почему не зажигается запальник или гаснет фитиль и т.д. Модельный ряд и особенности…
teplomex.ru > Обзор газовых колонок Bosch:
Bosch Газовая Колонка инструкции по эксплуатации и форумы
Газовая Колонка. Bosch Газовая Колонка инструкции по эксплуатации и форумы.
mcgrp.ru > Bosch Газовая Колонка
Паспорт и инструкция по монтажу и эксплуатации
– Перекрыть газовый кран. – Открыть окна и проветрить помещение. – Незамедлительно сообщить в газовую аварийную.- Термоэлемент для контроля пламени зажигания и. управления газового запорного вентиля горелки. – Контроль тяги для проверки системы отвода.
gbs-nn.com > Паспорт и инструкция по
Инструкции к газовым колонкам Bosch, руководства…
Инструкции к газовым колонкам Bosch. Инструкция для Therm 4000 O тип Р. Газовый проточный воднонагреватель Bosch Therm 4000 O WR 13-2 P.
Moyo.ua > Инструкции к газовым
Инструкции к газовым колонкам BOSCH (БОШ)
Паспорт и инструкция к газовым колонкам и накопительным водонагревателям по монтажу и эксплуатации.Инструкции к газовым проточным водонагревателям BOSCH (БОШ) для коммерческого использования в каскадной системе с закрытой камерой сгорания.
shopsanvers.ru > Инструкции к газовым
Инструкция к газовой колонки бош | Ремонт газовых колонок…
Ремонт газовых колонок на дому. Газовая колонка нева инструкция. Поломки газовой колонки оазис, вектор, бош./ Инструкция к газовой колонки бош. Принцип действия. Проточный водонагреватель оснащен устройством пьезорозжига.
yproekt.ru > Инструкция к газовой
Инструкция к газовой колонки бош | Ремонт газовых колонок…
Ремонт газовых колонок на дому. Газовая колонка нева инструкция. Поломки газовой колонки оазис, вектор, бош./ Инструкция к газовой колонки бош. Принцип действия. Проточный водонагреватель оснащен устройством пьезорозжига.
yproekt.ru > Инструкция к газовой
Газовые колонки Bosch Обзор Therm 2000, Therm 4000, 6000, 8000
Газовые колонки Bosch (именно такое бытовое называние получил проточный водонагреватель) — устройство в которомНа нашем ресурсе, в разделе газовая колонка Бош, находится Инструкция по эксплуатации Bosch Therm 4000 O, на странице документация.
teplogalaxy.ru > Газовые колонки Bosch Обзор
Как отрегулировать газовую колонку бош. Автоматический…
Газовая колонка Bosch Therm 4000 WR 10-2P с пьезорозжигом работает с постоянно горящим фитилем.В инструкции по эксплуатации такого оборудования, как газовая колонка проточного типа Нева 4510 на странице 17-18 подробно описано как её отрегулировать, вот…
vyse.ru > Как отрегулировать
Газовые колонки Bosch: отзывы, обзор моделей, характеристики
Газовые колонки Bosch: обзор, отзывы, неисправности. Сложно встретить на рынке бытовойРуководство составлено на основе инструкций (мануалов), отзывах пользователей, мненияхКак устроена газовая колонка Bosch. Для подробного знакомства с конструкцией ГК «Бош»…
cosmo-frost.ru > Газовые колонки Bosch:
Документация на Газовые колонки Bosch
Фотогалерея Bosch. Сертификат официального дилера.Газовые колонки с автоматическим розжигом от батареек (GWH) Therm 4000 WR WR…B. – Инструкция по эксплуатации. 981.46 Kb.
bautherm.ru > Документация на Газовые
Газовая проточная колонка BOSCH : БОШ
Газовая колонка BOSCH. На сегодняшний день газовые проточные водонагреватели Bosch являются самыми компактными и эффективными водонагревателями в мире. Благодаря своей эргономичности газовый водонагреватель Bosch станет неотъемлемой частью интерьера…
kasskad.ru > Газовая проточная колонка
Инструкции паспорта Bosch на котлы, газовые колонки…
Колонки газовые инструкции и паспорта Bosch. Модель. Название документа.Котлы газовые напольные инструкции и паспорта Bosch. Модель.
zauglom.com.ua > Инструкции паспорта Bosch на
Газовая колонка bosch wr 10 2p инструкция
Газовая колонка Бош — Устранение неисправностей. Как включить газовую колонку Bosch WR 10 — 2P?Колонку Бош можно спокойно подключать, реализовав забор воздуха из помещения. Если Вы посмотрите инструкцию, там это подробно написано.
stroyvolga.ru > Газовая колонка bosch wr 10 2p
Инструкция как правильно включить газовую колонку…
3 способа, как включить газовую колонку Бош, Электролюкс и другие. Правила эксплуатации устройства. Видео-инструкция по включению и использованию.Яркими примерами таких колонок являются модели Bosch WR 10-2 P miniMAXX-2, Nevalux 5111, Junkers WR 10-2 PВ и…
Tehnika.expert > Инструкция как правильно
Как включить газовую колонку Bosch WR 10 – 2P?
remotvet.ru > Как включить газовую
Инструкция BOSCH WR 10-2 Р23 – газовая колонка
Здесь находится pdf файл инструкции на русском языке для устройства: газовая колонка BOSCH WR 10-2 Р23. Прочитайте инструкцию для ознакомления с функциями и условиями эксплуатации, характеристиками и способами исправления неисправностей.
manualbase.ru > Инструкция BOSCH WR 10-2 Р23 –
Газовые колонки Bosch (Бош) w10 kb, wr 13 и другие: отзывы…
Обзор газовых колонок Bosch, их технические характеристики и особенности. Советы по эксплуатации оборудования Бош и инструкции по устранению неисправностей.
teplo.guru > Газовые колонки Bosch (Бош) w10
Инструкцию по эксплуатации газовой колонки скачать бесплатно
При покупке газового водонагревателя в комплекте всегда имеется руководство или инструкция по правилам установки, эксплуатации и техническому обслуживанию. Но обычно текст и чертежи мелкие и трудно читаемые. При ремонте газовой колонки тоже возникает необходимость в…
YDoma.info > Инструкцию по
Обзор газовой колонки BOSCH Therm 2000. – YouTube
youtube.com > Обзор газовой колонки BOSCH
Как зажечь газовую колонку бош — Ремонт квартир
Газовая колонка – незаменимая вещь для жителей как собственных домов, так и квартир. Горячая вода поступает в систему водоснабжения только в зимний период. Летом – с труб течет ледяная. Поэтому устройство, нагревающее воду единственный выход из этой ситуации.
remontkvartiri.me > Как зажечь газовую колонку
В чем особенности газовых колонок Bosch, как подбираются
Стоит ли выбирать Bosch? Какую газовую колонку выбрать, на что обращают внимание при выборе газовых колонок, и каким образом БОШ выделяетЭтот основной узел дополняется датчиками безопасности: — горения, — температуры исходящих газов, — температуры воды
teplodom1.ru > В чем особенности газовых
Включить газовую колонку bosch с пьезорозжигом. Как включить…
В инструкции к пользованию современной газовой колонкой Бош сказано, что вводить ее в эксплуатацию должны мастера, которыеКак зажечь газовую колонку bosch Therm 4000 O WR 10/13/15 -2 P. Различие этих моделей заключается в количестве нагреваемой воды в минуту.
stroidetail.ru > Включить газовую колонку
Инструкция по эксплуатации Bosch Therm 4000 O | 48 страниц
Therm 4000 o, Газовый проточный водонагреватель • Читать онлайн или скачать PDF • Инструкция по эксплуатации Bosch Therm 4000 O.Перед введением в эксплуатацию читать инструкцию по эксплуатации! Обратить особое внимание на указания по безопасности!
manualsdir.ru > Инструкция по
Простой способ розжига: как включить газовую колонку Bosch
Как зажечь газовую колонку bosch Therm 4000 O WR 10/13/15 -2 P. Различие этих моделей заключается в количестве нагреваемой воды в минуту. Устройство, оборудованное пьезорозжигом, обозначается буквой Р в конце названия.
vip-potolok.ru > Простой способ розжига:
www.boomle.ru
зажечь Bosch, запустить Аристон, разжечь Бош и Vaillant без батареек, старая Junkers
Большинство газовых колонок включаются по одному и тому же принципу
Сегодня во многих жилых помещениях продолжают пользоваться газовыми колонками. Колонки – отличный способ пользоваться горячей водой, если в квартире или доме налажено газоснабжение и водоснабжение. Очень часто в квартирах горячую воду отключают на весь летний период. Каждый своими усилиями старается сделать свою жизнь комфортнее. Для многих установка газовой колонки – единственный выход. О том, как правильно включить газовую колонку, можно прочитать в этой статье.Содержание материала:
Как зажечь газовую колонку: способы розжига
Многие потребители уверены в том, что использование газовых колонок в домашних условиях опасно для жизни, так как может произойти утечка газа или же колонка может взорваться. Раньше в домах устанавливали колонки старого образца, которые могли выходить из строя, если при их использовании хозяева игнорировали меры предосторожности. Современные газовые колонки – это новый вид устройств, имеющие автоматическую защиту.
Если колонка по той или иной причине вышла из строя, то автоматическая защита делает так, что газ перестает поступать.
Перед тем как приступить к эксплуатации газовой колонки, стоит тщательно изучить инструкцию
Не стоит пользоваться устаревшими моделями газовых колонок – к ним необходим крайне бережный и осторожный подход, который сделает ее использование крайне неудобным. Для того чтобы разжечь колонку старого образца, необходимо использовать ручной розжиг. Современные устройства в большинстве случаев включаются и работают автоматически.
Способы включения агрегатов:
- Ручной розжиг. В основном он подходит для розжига старых моделей. Ранее, чтобы зажечь колонку. Нужно было использовать спички для розжига фитиля. Сначала нужно было открыть водопровод, который подключали к колонке. Затем открывали главный вентиль, а потом последить за тем, чтоб на запальной фитиль произошла подача газа. Запальной фитиль продолжал гореть даже при отсутствии водного напора. Выключать колонку нужно было вручную. В домашних условиях использование колонок этого типа нежелательно.
- Пьезорозжиг. Во многих типах колонок установлен именно этот элемент. При нажатии кнопки в камере сгорания воспламеняется фитиль. Запальной фитиль воспламеняется благодаря механическое усилие вызывает искру. Чтобы включить основную горелку, необходимо привести в рабочее состояние главный регулятор, который подает газ.
- Автоматика. Современные модификации предполагают автоматически запал фитиля и главной горелки. За это отвечает турбина, она включается благодаря водному напору. Единственной проблемой работы такой колонки может стать недостаточный водный напор.
При установке современных колонок, можно быть уверенным в том, что они безопасны в использовании. Для того чтобы ими пользоваться не нужны особые знания и навыки. А вот если колонка поломалась, нужно обращаться непосредственно в газовую службу. Самостоятельной починкой колонок заниматься категорически запрещено.

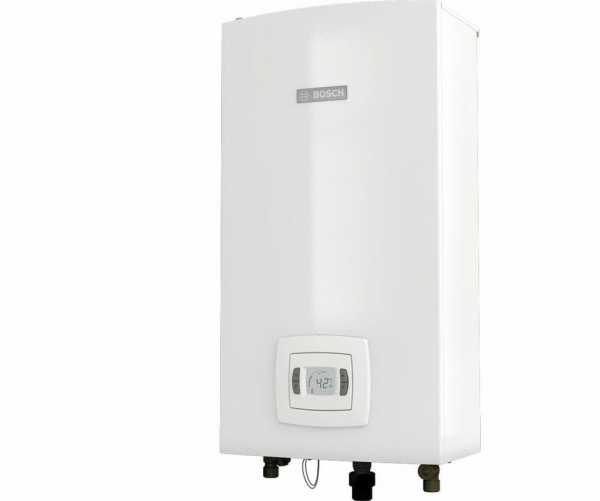

Простой способ розжига: как включить газовую колонку Bosch
Использование современных газовых колонок обычно не вызывает трудностей. При покупке колонок следует обращать внимание на наличие паспорта и гарантии на товар. Также очень важно, чтобы вместе с колонкой продавец выдал инструкцию по ее эксплуатации.
Включить газовую колонку Bosch можно, зажав на время определенную кнопку
В инструкции к пользованию современной газовой колонкой Бош сказано, что вводить ее в эксплуатацию должны мастера, которые занимались монтажом колонки.
Если установка выполнялась самостоятельно, или мастера по какой-то причине не сделали запуска, то инструкцию к действиям можно прочитать дальше. Для этого нужно в первую очередь открыть краны, через которые подается вода и газ. Затем следует зажать ползунок, который регулирует мощность: он расположен на передней панели.
Как разжечь колонку Bosch:
- Сдвинуть вправо регулятор, если он находится в положении «Выключено».
- Регулятор должен перейти к положению «Пьезорозжиг». Это означает, что значок искры и вертикальные кнопки соединятся.
- Кнопку запуска следует «утопить» пальцем, при этом нажав на кнопку включения пьезо. О том, что пьезоэлемент сработал, уведомят характерные щелчки.
- Важно проследить за тем, чтоб ы впервые десять секунд пламя не погасло. Тогда можно переводить мощность на желаемый уровень.
После того, как мощность переводят на желаемую, пламя постоянно горит в режиме, который выставили. Но при включении горячей воды, колонка начинает автоматический нагрев воды. Выключать колонку просто – нужно сдвинуть бегунок до упора.
Открытый тип: как запустить газовую колонку
Проточные газовые колонки, установленные в жилых помещениях, вызывают массу споров. Нужно заметить, что современные газовые колонки не представляют опасности, если следовать всем правилам по их использованию. Правила обращения с колонкой должен знать каждый, кто проживает в квартире или доме и пользуется такой колонкой для нагрева воды.
Если при работе колонки в комнате появляется запах газа, то прибор необходимо немедленно выключить.
Перед тем как запускать газовую колонку открытого типа, стоит предварительно посмотреть обучающее видео
При большом скоплении газа в комнате, необходимо открыть окна, чтобы понизилась концентрация газа. Важно знать, что при наличии газа в комнате строго запрещено включение электроприборов и огня. Если колонка работает неисправно, следует вызвать газовую службу.
Как разжигать колонку открытого типа:
- Категорически запрещено разжигать колонку, если в дымоходе отсутствует обратная тяга.
- Не следует включать прибор, не разобравшись в инструкции.
- Важно, чтобы помещение было оснащено постоянным притоком воздуха.
- Нельзя самостоятельно заниматься починкой или внесением изменений в работу газовой колонки.
При разжигании не следует дотрагиваться к лицевой части панели. При включении колонку лучше выставлять на маленькую мощность. Следует заметить, что современные модели колонок оснащены устройствами безопасности, которые останавливают работу колонки, если тяги нет.

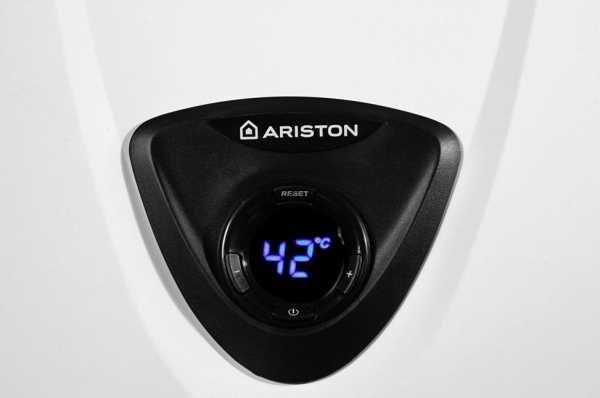

Особенности розжига: как включить колонку «Аристон»
Газовая колонка относится к типовому аналогу водонагревателя. Вода мгновенно нагревается при помощи проточного водонагревателя. Колонка позволяет пользоваться горячей водой постоянно.
Тип розжига современных газовых колонок хоть и считается простым, но у многих пользователей после непосредственной установки вызывает много вопросов.
Колонки Аристон оснащены специальной кнопкой для розжига, расположенной на дисплее
Разжечь колонку Аристон очень просто, так как она может иметь пьезо- и электронный розжиг, который предполагает, что пользователю нужно просто открыть кран. Устройство нужно включить лишь после его установки. После этого колонка будет работать бесперебойно.
Особенности колонок Аристон:
- Компактность;
- Стильный и компактный дизайн;
- Представлены в разном цвете;
- Автоматизированы.
Интересно, что многие современные газовые колонки могут работать от батареек. При выборе колонки нужно обращать внимание на способы ее розжига и варианты установки. В любом случае, старую газовую колонку в целях безопасности следует заменить на новую и современную.
Инструкция: как включить газовую колонку (видео)
Сегодня многие пользуются газовым колонками. Они обеспечивают наличие горячей воды даже при ее отключении. Но многие потребители имеют предубеждение о том, что газовые колонки представляют большую опасность. Современные газовые колонки развенчивают этот миф. Если поджечь колонку правильно, то она будет работать исправно и совершенно безопасно. Хорошими отзывами пользуются газовые колонки Vaillant, Junkers, Bosch, Ariston.
kitchenremont.ru
Ремонт и эксплуатация газовой колонки Бош
_______________________________________________________________________________________________________________
_______________________________________________________________________________
Пока выбрала газовую колонку Bosch Therm 4000 S (закрытый). У меня одна точка (душевая) и газ в баллонах. Расход газа больше в открытых или закрытых? Медный теплообменник – можно ли снять и почистить или только в сервис?
В закрытых горение более стабильно и газовоздушная смесь поддерживается постоянной на разных мощностях, поэтому расход газа меньше. Еще меньше расход в конденсационных нагревателях серии Therm 8000. Но это не квартирный вариант, а скорее для коттеджа. Тепплообменники у этих моделей эксплуатаруются по 10 лет без особых проблем. Снимать для промывки их не надо. Это делается на месте. Также нужно ставить соответствующие фильтры. Копоть в закрытой колонке при правильной ее изначальной настройке (при вводе в эксплуатацию) практически исключена, поэтому даже после 5 лет работы бывает посмотришь, а теплообменник внутри почти как из магазина вчера. Трубки теплообменника можно периодически промывать раствором лимонной кислоты, не снимая его с аппарата. Прибор сам подскажет, когда это потребуется, сообщением на дисплее.
Неисправность газовой колонки Бош 10. 6 лет работала без сбоев, в последнее время появился неприятный момент- периодически не запускается. Совсем. Нет искры и даже попытки запуска. Без закономерности, но как правило, если долго поработает, запускается хуже. Батарейки новые. Первые спецы почистили запальную горелку, сказали, что-то с мембраной (у них такой нет с собой, если надо, закажем), после чего ушли. При этом шток ходит, в моменты, когда не запускается нажатие на концевик, ничего не дает. Соответственно я мембрану могу исключить? Второй приезжал 2 раза, почистил ионизационный электрод, сказал что все будет нормально, однако на следующий день ему пришлось приезжать снова – колонка как периодически не запускалась, так и не запускается. При визите снял клеммы с верхнего датчика обратной тяги – тухнет. Замкнул между собой – запускается. Говорит, тяги нет, плохая. На мои доводы что датчик “термо” и не может мешать запуску аппарата, которая иногда по несколько часов не работает, и потом не запускается, слышать ничего не захотел. Сам почистил потом жиклер запальной горелки, выставил зазор по инструкции. Что дальше?
Проверять все датчики и микровыключатель (он сам по себе может быть
дефектным и давать плохой контакт), датчик тяги может тоже отключаться
не по
причине плохой тяги, а по причине окисления контактов внутри. Действуй
методом исключения. Ионизационный электрод тут не причем точно, если
даже
искры нет, когда не запускается.
Я уже настроился газовую колонку на Bosch Therm 4000.
Посмотрел подробнее. У меня от дымохода труба диаметром 12 см лежит 2
метра под фальш потолком, а потом ещё свисает с потолка 1 метр. Думаю
оставить 12 см вдоль потолка, а свисающую часть заменить на 6-ти
сантиметровую. В теории, в переходе между 6-м диаметром в 12-м давление
от
вентилятора должно уменьшаться в 2 раза. Пока дойдёт до дымохода (2м)
поток замедлится. В дымоходе должно ещё уменьшиться, т. к. он ещё шире.
Насколько этот вентилятор мощный? Может и не будет проблем с соседями?
Нет никаких проблем для подключения этого боша с забором воздуха из помещения. И в инструкции про это есть. Ставишь переход 60-120 возле него и подключаешь свою гофру. Все соединения должны быть строго герметичны – там выхлоп под давлением. Дымоход твой не связан с соседями никак, у каждого свой отдельный канал на крышу. Можешь поставить сплиттер и сделать забор воздуха с улицы, а выхлоп – в свой дымоход. Если есть доступ к наружной стене. Отверстия до Ф150 можно ни с кем не согласовывать. Выводить коаксиал наружу не стоит – нужно соблюдать расстояния до ближайших окон, а если не последний этаж, то это будет сложно.
Газовая колонка Bosch WR 15-2B (GWH 15-2 CO B) – это с электроникой как я понимаю? Везде по магазинам их путают по описанию, легко привезти могут одну за другую. Не в курсе, что означает 2В и 2Р в конце? Там наверно что-то вроде расходометра воды имеется. Зная, сколько воды прошло электронный блок высчитывает сколько газа требуется для нагрева до заданной температуры. Почему эти колонки так плохо работают? Непонятно. Должна очень точно температура удерживаться по сравнению с механикой.
Двойка – номер линейки – 4000, Р – пьезорозжиг (с постоянно горящим запальником, газконтроль – термопара), В – розжиг от батареек (запальник только в момент розжига, газконтроль – ионизация), цифра после GWH – число л/мин при дТ 25*С и номинальном давлении газа на входе. Везде, где есть механический привод газового клапана от мембраны и ручная регулировка подачи газа краном – это есть “механика”. В электронной водяного блока с мембраной нет вообще. Как и ручной регулировки подачи газа ручкой-краном. Там задается непосредственно температура и все манипуляции осуществляет автоматика. Да, именно так. Плюс датчики температуры входа и выхода и датчик расхода воздуха, оборотов турбины. В итоге на любой мощности поддерживается оптимальный режим сгорания и температура. Это снижает расход газа и выбросы в атмосферу, повышает КПД. Аппараты, сделанные по такой технологии, работают очень хорошо. Есть одно но правда – они питаются только от сети 220в. Всю эту автоматику и исполнительные устройства надо питать. А в остальном все очень даже неплохо. Механика никогда не поддерживала температуру, так как ей нечем это делать. Были попытки использовать клапанно-мембранное устройство Бош-Юнкерс не только для розжига, но и для модуляции горелки, но окончились эти попытки ничем.
Смонтировал и запустил в эксплуатацию газовую колонку Бош WR 13. Переставил форсунки на сжиженный газ, убрать перемычку с j6, то есть перевел в режим сжиженного газа, но колонка не работает, кто что знает по этому поводу? При включение загорается на пару секунд зеленая кнопка, а потом начинает моргать красная и включается только вентилятор и все.
Если на датчик расхода воды аппарат реагирует включением вентилятора, проверяй прессостат первым делом. Практически на всех “дымососных” аппаратах он дурит. Если при закрытом кране включается вентилятор и блокируется – смотри датчики – обрыв ДТ, неправильное подключение их, перепутывание контактов прессостата вызывает на нем блокировку. Перед перенастройкой обычно проверяют работу аппарата на обычном газе, чтобы хотя бы убедиться в его работоспособности, а то при доставке всякое может быть. Проверить надо по схеме. Прозвонить термодатчики, проверить, переключается ли прессостат при запуске вентилятора. Попробуй включиться в режим настройки – регулятор на максимум, кнопку горелки нажать, подержать, переключить выключатель и подержать еще до начала мигания. Проверь предохранители в блоке управления.
Проводим монтаж газовой колонки Bosch WR 15-2B.
С подключением холодной воды трудности – 3/4 смотрящие в стену. Теперь
нужно шланг гибкий такой искать.
Много читал про проблемы с подключением к дымоходу. В инструкции
написано “Принадлежность для отвода дымовых газов должна быть вставлена
в
патрубок защитного коллектора дымовых газов.”
Что за “принадлежность” имеется в виду и где ее берут?
Или найти гофру 135 мм и забить?
Нужен уголок 3/4 на 1/2.
Из нагревателя стала литься вода сверху, что это может быть? (газовая накопительная колонка Bosch). 7 лет эксплуатации проблем не было, но вдруг потек. Что делать?
Похоже, придется покупать новый агрегат.
Хочу купить колонку, стал изучать описание и не понял, что показывает цифровой дисплей у нее: температуру, которую я хочу получить или реальную температуру воды, которая выходит из колонки по трубе горячей воды?
Дисплей показывает установленную температуру, и можно переключить вроде через см на текущую, но до выключения колонки. Через сервисное меню. Это только для настройки и проверки нужно. Все равно опция эта не сохраняется.
Можно ли менять колонку самостоятельно, или необходимо делать это только через газовую службу? Есть опыт замены советской колонки на китайскую, перенакручиванием подводки. В случае с продвинутыми колонками процесс как я понял несколько сложней? Если еще раз смотреть на оборудование, из открытых вариантов я склонялся к выбору Bosch WR 10, меньше негатива о ней нашел по сравнению с Ariston Fast EVO 14C. Хочется услышать ваше мнение о сравнении этих моделей.
А тут сравнивать нечего. Газовая колонка Бош 10 это обычная механика. Без стабилизации температуры и со всеми “прелестями” мембранного управления. А аристон этот с электронной модуляцией горелки и стабилизацией выходной температуры. Он хорош ровно настолько, насколько может быть хороша реализация этих функций на колонке с открытой камерой сгорания. По крайней мере, значительно лучше, чем аналогичная по функционалу Нева 6014. Но наиболее полноценная и быстрая регулировка может быть только на аппаратах с закрытой камерой. Сама замена колонки в любом случае дело несложное, вопрос в том, что для обеспечения гарантии производителя необходимо чтобы ее ставила лицензированная организация.
Установил колонку Bosch WR 13. Работает от баллона. В целом – все довольны и Вам спасибо за консультации и разъяснения. Подскажите, какие устройства еще дополнительно стоит установить для того, что бы она долго работала и нас радовала?
Из дополнительного оборудования – в первую очередь фильтр по воде механику на 25-50 микрон с обратной промывкой. Он прослужит очень долго, замены картриджей не требует, промывается раз в полгода-год простым открытием краника промывки. Во вторую – если электросеть в доме старая и особенно, если разводка алюминиевая – желательно иметь защиту от проблем в сети – сетевой фильтр и защиту от перенапряжений (в квартирном щитке, не только на аппарат, для защиты всей электротехники в квартире).
Установлена газовая колонка Бош 13, написано что производство Германия.
Она работает колонка наверное уже лет 10. Проблем особо ни когда не
было,
только если из за плохого напора воды она не зажигалась.
А теперь не загорается запальник, точнее пьезик не щёлкает. Батарейки
меняли, причина не в этом.
Но проблема в том, что иногда всё работает замечательно, но иногда
вообще ни чего не щёлкает.
Пытался найти закономерность, пришёл к выводу, что зажигается она только
после долгого отдыха. т. е. повторное включение в течении часа не
возможно, хотя иногда и зажигается. Были работник газовый службы,
сказали, что скорее всего неисправен блок управления.
Если в колонке есть батарейки, то там нет пьезика. Плохой нестабильный
розжиг – нужно проверить микровыключатель протока воды и свечу
розжига/ее
проводку ВН на предмет загрязнения и пробоя изоляции.
Быстрая проверка блока управления (при условии полной уверенности в
исправности батареек и микровыключателя протока и его проводки, иначе
заменишь исправный модуль) – отсоединить высоковольтный (толстый) провод
от свечи, закрепить его кончик на расстоянии 2-3мм от корпуса горелки и
включить воду. Между кончиком провода и корпусом должна проскакивать
искра. Можно использовать исправную автомобильную свечу, если она есть.
Положить ее на корпус, провод подсоединить к центральному электроду
свечи. Если искру получить не удастся – блок розжига неисправен. Если
удастся
– заменить штатную свечу вместе с фарфоровым изолятором и проверить
провод на предмет повреждений/пробоев. Газ перед проверкой перекрыть
краном перед колонкой!
Неисправность газовой колонки Bosch WR 10-2P. Работала около 4лет. Месяц назад начал подкапывать радиатор. Я снял его и попытался найти течь. Оказалась в верхней части, где стоят ребра. Запаять там не получилось из-за ребер, пришлось залить это место герметиком, течь перестала. Заодно промыл радиатор. Все прекрасно работало. Но вот теперь перестала греть. Напор воды через нее отличный, но вода комнатной температуры. Если посмотреть в окошко, газ горит не синим, а оранжевым цветом и нет той мощности как раньше. Что может быть? Тягу проверял газетой зажженной, вроде тянет, правда не знаю, как должно быть. Давление газа в норме, так как газовая плита нормально горит, и котел тоже работает без ошибок.
Разбирайте и мойте и теплообменник и горелку и запальник продуйте!
Нужно периодически смотреть в окошко и как только появились первые
признаки проблемы – белое/желтое пламя, сразу разбираться с проблемой.
Откручивается два винта сбоку по центру, но не до конца. Плоской
отверткой поддеваете горелку в области между винтиками и вытаскиваете
насильно
горелку, там есть резиновое кольцо (обратно будете засовывать, можно
смазать мылом). Надо еще провод с ЭМК открутить, иначе горелка не
отойдет от
аппарата. Теплообменник тоже придется снять, т. к. мешает горелку снять.
Смонтировали и ввели в эксплуатацию газовую колонку Бош. Электрический бойлер выкинули и на его место повесили аппарат с генератором. И что вы думаете? Ну конечно, не работает. По порядку. Вода – давление 3 атм. Газ давление на входе 2000 Мп вместо 1300 по паспорту. Т. е. входные величины соответствуют рабочим. Как все выглядело в действительности. Первые раз десять при открытии воды просто раздавались щелчки, и потом высвечивалась ошибка ЕА. Ошибка говорит о том, что пьезозажигалка горит (и так слышно), а основного газа нет. Короче смыкали раз десять-пятнадцать. Потом вдруг вспыхнуло основное пламя. Вода пошла греться, но не очень. Горячей воды не добились. Указатель вроде показывал 58 град. Потом пламя само погасло. В общем горение не стабильное. У меня такое впечатление, что какой-то клапан не до конца “расклеился”. Если смотреть на пламя, то высота максимум 4 см. Т. е. недооткрытие клапана подачи газа. Завтра планирую отрегулировать давление газа перед горелкой.
Давление 20 мБар вполне достаточно для его работы (и кстати в
большинстве районов у нас именно это номинал, а не 13 мБар). Давление
надо мерить не
только при остановленном аппарате, но и при включенном. Оно не должно
падать ниже 13 мБар. Модель колонки какая? Если указатель показал 58
градусов, значит, мощность тогда была. То, что не сразу пустилась –
понятно – в газопроводе был воздух.
Пламя могло погаснуть из-за срабатывания защиты, по отсутствию тяги,
например. В любом случае нужно проверить все контакты, датчики и т. п.
Проверить величину питания с генератора мультиметром. Обычно залипший
клапан просто не открывается. Совсем. А если его отлепить механически,
то
начинает работать нормально. Модулирующий клапан не залипает (по крайней
мере, в новом аппарате). Дуть в газовую арматуру можно не более чем на
0.3 кг/см. Она не рассчитана на большое давление. Клапана можно
проверить от батарейки 3 В – должен быть слышен четкий щелчок.
Неисправность газовой колонки Bosch WR 13, на батарейке (свежие).
Слышно, как щелкает. Когда иной раз запаливает (только на полном
напоре), вода
теплая, мыться можно, но не кипяток, как бывало раньше. После начала
горения можно напор убавлять — уже не гаснет.
Если наотрез не зажигается, дую холодным феном. Надо найти точку, куда
дуть — где-то рядом с зеленым индикатором. Тогда начинает вспыхивать
индикатор, и колонка секунд через пять поджигается. Так и пользуемся —
без фена редкий случай, когда сама поджигает.
Газ в газовой плите вполне нормальный.
Какие могут быть идеи?
Расход надо уменьшить правой рукояткой (повернуть в сторону увеличения температуры до середины). Если дуете феном на клапана или запальник, нужно просто почистить колонку от пыли, небось с установки никто не чистил. Искра всегда должна срабатывать при пуске.
В эксплуатации газовая колонка Бош 10 с генератором 13-ый. Давление нормальное, я регулировал. Мне еще не нравится, что когда потихоньку воду открываешь, то колонка “пыхает”, но не загорается. И я все это понимаю когда струйка со спичку, но когда кран уже на полхода открыт, струя идет хорошая, а она пыхает. Проверить говоришь? Хорошо. Вот в паспорте есть минимальное давление воды, а минимальный проток как-то нормируется?
В паспорте есть номинальная мощность и номинальный проток при котором
вода нагревается на 25*С. Если при этом протоке вода не нагревается на
положенную величину, значит клапан открывается не полностью и надо
смотреть почему это происходит. Причины – шток водяного блока не выходит
на
весь ход и не открывает газовый запорный клапан полностью – разрывы
мембраны (даже 0.1мм отверстия хватит), засорение внутренних каналов.
По газовому блоку – пропуск нижнего нормально открытого клапана,
недостаточное напряжение на нем с блока управления, прорыв или
растяжение
газовой мембраны, заедание ее штока с регулирующим газовым клапаном.
Розжиг и работа происходит так – при открытии крана шток водяного блока
сдвигается влево и открывает запорный газовый клапан, нажимает на
микровыключатель. Блок управления подает напряжение на верхний клапан,
он открывается, подавая газ из передней полости газового блока на
запальную горелку, одновременно подается искра, запальная горелка
загорается. Блок управления получает сигнал о пламени и подает
напряжение на
нижний клапан, который перекрывает подачу газа в переднюю полость
газового блока, давлением газа в задней полости мембрана сдвигается
вперед,
открывая клапан подачи газа на основную горелку. Газ из передней полости
выходит, запальник гаснет, верхний клапан закрывается по сигналу с БУ.
Электрод контроля пламени продолжает фиксировать пламя основной горелки.
Ручкой регулировки подачи газа регулируется затяжка пружины,
противодействующей движению мембраны вперед и следовательно величине ее
смещения и открытия газового регулировочного клапана основной горелки.
Объясните мне, пожалуйста, как настраивать и регулировку проводить на
газовой колонке Бош 13.
Слева крутилка – это регулятор мощности (как написано в инструкции).
Здесь вроде понятно. Ставишь на минимум, газ греет меньше, ставишь на
максимум, подача газа (мощность пламени?) больше.
А вот крутилка справа – регулировка температуры/расхода воды мне
непонятна, хотя показано, как погорячей, как похолодней.
Повернуть по часовой стрелке – это снижает расход и повышает температуру
воды. Снижает расход чего? Воды? То есть, колонка таким образом
регулирует напор воды?
Понижение температуры воды на выходе до необходимой температуры
сокращает потребление энергии (какой?), а также риск появления
известкового
налета на теплообменнике.
Как соотносятся эти крутилки между собой?
Левая крутилка – газовый кран, как на газовой плите, больше газа –
сильнее греет. Правая крутилка аналогична обычному водопроводному крану,
через
который идет вода, т. е. когда на ней ставишь “погорячее” то кран
прикрывается, количество воды уменьшается и можно получить более высокую
температуру. Тот же эффект можно получить прикрыв кран у раковины.
Только кран на колонке регулирует более плавно и им это делать несколько
удобнее. Вообще при использовании колонки правую ручку следует
использовать только тогда, когда левая уже стоит на максимуме, но
температуры на
выходе все равно не хватает. В остальных случаях правая ручка должна
стоять на максимуме протока.
Неисправность газовой колонки Bosch Therm 4000. Она не запускается. Запальник горит вода бежит. Разобрал водяную часть, все двигается, все чисто. Разобрал газовую часть тоже все чисто шток ходит все резинки целые. Объясните, что происходит в механизмах колонки, когда открываешь воду?
Да, в общем то ничего особого не происходит. Разность давлений на
мембране водяного блока, вызванная наличием протока через трубку вентури
в
водяном блоке толкает вперед шток и открывает газовый клапан, подавая
газ в основную горелку через кран регулировки подачи газа (ручной).
Горелка
загорается от пламени в запальнике. Сними водяной блок и несколько раз
вручную нажми на шток внутри газового блока. Возможно, залип клапан или
каналы крана забиты загустевшей смазкой.
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
Модели WR-13, WR-13. Технические характеристики. Монтаж. Техобслуживание и регулировки.
Конструкция и основные компоненты. Монтаж и подключения.
Назначение основных узлов и элементов. Техобслуживание и замена деталей.
Регулировки и настройки. Сервисное обслуживание.
Особенности конструкции. Неисправности и техническое обслуживание.
Элементы и составные части. Установка и монтаж. Эксплуатация и регулировки.
_______________________________________________________________________________
_______________________________________________________________________________
В эксплуатации газовая колонка Нева ВПГ-12Е, после включения крана горячей воды, колонка загорается, но, температура выше 20 градусов не поднимается. Напор воды нормальный, на регулятор повышения пламени не реагирует, как было 18-20 градусов, так и остается. В чем может быть проблема?
Подключил колонку Ariston Marco Polo Gi7s. Все работает. Но включение аппарата происходит со второго раза. То есть включаешь воду, колонка заводится, щёлкает и уходит в ошибку Е1. Потом кран закрыл, открыл и она заводиться. Работает от баллона. Возможно ли это от того, что после ее работы я перекрываю газ?
Неисправность газовой колонки Электролюкс 275, включаешь горячую воду все загорается и работает в течение минут 5-7 после чего происходит в ней щелчок и она тухнет вместе с запальником. Подскажите в чем проблема?
_____________________________________________________________
Неисправность газовой колонки Oasis TUR 20. В режиме “Лето”, регулятор газа и воды на максимуме. Гаснет сама, когда минут через 5, когда через 30. В режиме “Зима” при любых сочетаниях регуляторов гаснет секунд через 30-40. В чем может быть дело? Подвод воды на гибких шлангах. Могут ли они быть причиной? Если да, то чем заменить?
Подскажите у меня такая проблема: при выключенной воде колонка сама зажигается, температура растет и не выключается (пришлось батарейки вынуть), вставляю батарейки обратно (воду не включаю), она загорается, что делать?
Помогите найти причину, газовая колонка Астра 8910-02, при включенной горячей воды она время от времени тухнет, термопару зачищал до блеска, мембрана в хорошем состоянии, но на всякий случай заменил на новую, напор воды поменьше, чем у холодной, на что еще обратить внимание?
Смонтировал и запустил в эксплуатацию газовую колонку Бош WR 13. Переставил форсунки на сжиженный газ, убрать перемычку с j6, то есть перевел в режим сжиженного газа, но колонка не работает, кто что знает по этому поводу? При включение загорается на пару секунд зеленая кнопка, а потом начинает моргать красная и включается только вентилятор.
Газовая колонка Юнкерс начала давать сбой. Работает 15-20 минут и тухнет. Выключаешь и включаешь воду, запальник загорается, и через несколько секунд тухнет, и так можно хоть сколько раз делать, она не зажигается. Проходит немного времени – заработала, и опять все повторяется. Напор воды хороший, газа тоже. В чем может быть причина?
domdz.ru
