Бойлер косвенного нагрева Buderus в Санкт-Петербурге. Водонагреватели Будерус
Бойлер косвенного нагрева Buderus
При выборе бойлера косвенного нагрева, который обеспечивает жителей частного дома горячей водой от внешнего источника энергии, в роли которого выступает котел отопления, учитывают следующие параметры:
- мощность водонагревателя, которая должна соответствовать объёму потребляемой домочадцами горячей воды;
- технические характеристики насоса и теплообменника, от которых зависит эффективный нагрев воды.
Однако самым главным параметром является совместимость оборудования с системой ГВС. Именно поэтому немецкий производитель разработал водонагреватели косвенного нагрева Buderus, которые идеально подходят ко всем котлам, выпускаемым под одноименной торговой маркой.
Краткий обзор водонагревателей Будерус из серии Logalux
Линейка немецких водонагревателей насчитывает не один десяток разновидностей, однако самыми популярными считаются следующие модели:
бойлер Buderus Logalux SU200 – выпускается в виде вертикального стального бака вместимостью 200 литров в двух цветовых вариантах (с белым или синим эмалевым покрытием корпуса). Оснащен приварным гладкотрубным теплообменником и магниевым анодом. Изнутри покрыт специальной термостойкой глазурью, которая защищает металл от коррозийных процессов и солей жесткости, содержащихся в воде. Термоизоляция корпуса выполнена из 50 мм полиуретана, благодаря которому нагретая вода долго не остывает. Установку бойлера производят непосредственно на пол помещения вблизи от котла отопления, а для точного монтажа используют регулируемые по высоте ножки;
2.
Buderus Logalux SU300 – бойлер косвенного нагрева Будерус 300 л предназначен для высокой потребности в нагретой воде. Он обеспечивает равномерный прогрев воды по всему периметру бака, причём она контактирует только с гигиенически-безопасным материалом, который соответствует требованиям, предъявляемым к качеству питьевой воды. Для чистки и проверки бака предусмотрены смотровые люки (спереди и сверху корпуса). Сквозь лицевую крышку люка можно установить ТЭН, который будет обеспечивать пользователей горячей водой в летний сезон, когда отопление отключено;
3.
Buderus Logalux SU400-SU1000 – вертикальные напольные баки-нагреватели с объемом воды 400, 500, 750 и 1000 л. Высокую мощность нагрева обеспечивают приварные гладкотрубные теплообменники, обладающие большой поверхностью теплоотдачи. Также, как и в предыдущих моделях, защиту от коррозии гарантирует термоглазурь DUOCLEAN MKT, однако пенополиуретановая термоизоляция в этих водонагревателях Будерус усилена до 100 мм. В зависимости от типоразмера минимальные потери тепла составляют 2,5-3,7 кВтч /в сутки;
4.
Buderus Logalux LT135-LT300 – горизонтальные водонагреватели с объемом бака 135, 160, 200 и 300 литров, которые по форме и цвету соответствуют газовым и дизельным котлам из чугуна серии Logano. Оснащены регулируемыми опорами для выравнивания бойлера на неровном основании. В комбинации с отопительным котлом занимают минимум пространства, поскольку возможна его установка сверху бака (весом до 500 кг).
Любой из вышеперечисленных бойлеров Buderus Logalux купить по цене производителя можно в «Невском Инженерном Центре», который является официальным дилером немецкой компании.
nic78.ru
BUDERUS ПРОВЕРЕННОЕ КАЧЕСТВО – ГАРАНТИЯ НАДЕЖНОСТИ
Немецкая компания Buderus является символом качества, долговечности и престижа с 1731 года. Это комплексный производитель современной энергоэффективной отопительной техники и систем комфортного климата , один из крупнейших европейских производителей. Далеко не каждое котельное оборудование, предназначенное для отопления, может сравниться по своим техническим качествам с вертикальными бойлерами (водонагревателями) BUDERUS Logalux . Функциональность бойлеров косвенного нагрева обеспечивает их использование для горячей водоподготовки не только отдельной группе потребителей, но и для централизованной подачи горячей воды. • Защита от коррозии по DIN 4753-3 термоглазурью DUOCLEAN MKT фирмы Будерус и встроенным неизолированным магниевым анодом • Расход тепла в режиме готовности всех типоразмеров не превышает допустимые границы • Люк для осмотра и чистки спереди бака, имеет большие размеры и легко открывается • Регулируемые по высоте опоры для простого и быстрого выравнивания водонагревателя при установке на неровном или наклонном полу • Монтаж комплектующих требует минимум действий и занимает мало времени Также, предлагаем Вашему вниманию Электронагреватели (ТЭНы) BUDERUS – как вариант дополнительного нагрева воды. Бойлеры косвенного нагрева Buderus Logalux SU160-400 Бойлеры косвенного нагрева Buderus Logalux SU500-1000 Бойлеры косвенного нагрева Buderus Logalux ST
Электронагревательный элемент (ТЭН) для бойлеров BUDERUS LOGALUX SU Бойлеры косвенного нагрева Buderus Logalux L Бойлеры косвенного нагрева Buderus Logalux LT
|
kermi-fko.ru
Бак водонагревательный Buderus Logalux LT135-LT300, бойлер БКН
Adatvédelmi beállítások
Határozza meg Ön a cookie-beállításokat.
Ezeket a beállításokat bármikor módosíthatja. Ez azonban azt eredményezheti, hogy egyes funkciók nem fognak rendelkezésére állni. A cookie-k törléséről böngészője súgójában talál tájékoztatást.
Módosítsa a cookie-beállításokat a csúszkával:
Повышающие удобство работы
Статистические
Таргетинговые
Данный сайт может
- Необходимые: Необходимые: запоминание ваших настроек cookie
- Необходимые: Необходимые: сеансовые cookie
- Необходимые: Необходимые: запоминание ваших настроек cookie
- Необходимые: Необходимые: сеансовые cookie
- Необходимые: Необходимые: запоминание ваших настроек cookie
- Необходимые: Необходимые: сеансовые cookie
- Статистические: Статистические: оптимизируйте качество данных для нашего статистического анализа
- Статистические: Статистические: анонимизация статистических данных
- Необходимые: Необходимые: запоминание ваших настроек cookie
- Необходимые: Необходимые: сеансовые cookie
- Статистические: Статистические: оптимизируйте качество данных для нашего статистического анализа
- Статистические: Статистические: анонимизация статистических данных
- Таргетинговые: Таргетинг: выборка информации и рекламы в зависимости от ваших предпочтений или на основании просмотренного до этого контента наших веб-страниц. (в настоящее время таргетинг не применяется/соответствующие cookie не используются).
Не разрешенные действия
- Статистические: Статистические: оптимизируйте качество данных для нашего статистического анализа
- Статистические: Статистические: анонимизация статистических данных
- Таргетинговые: Таргетинг: выборка информации и рекламы в зависимости от ваших предпочтений или на основании просмотренного до этого контента наших веб-страниц. (в настоящее время таргетинг не применяется/соответствующие cookie не используются).
- Статистические: Статистические: оптимизируйте качество данных для нашего статистического анализа
- Статистические: Статистические: анонимизация статистических данных
- Таргетинговые: Таргетинг: выборка информации и рекламы в зависимости от ваших предпочтений или на основании просмотренного до этого контента наших веб-страниц. (в настоящее время таргетинг не применяется/соответствующие cookie не используются).
- Таргетинговые: Таргетинг: выборка информации и рекламы в зависимости от ваших предпочтений или на основании просмотренного до этого контента наших веб-страниц. (в настоящее время таргетинг не применяется/соответствующие cookie не используются).
Данный сайт может
- Необходимые: Необходимые: запоминание ваших настроек cookie
- Необходимые: Необходимые: сеансовые cookie
- Необходимые: Необходимые: запоминание ваших настроек cookie
- Необходимые: Необходимые: сеансовые cookie
- Необходимые: Необходимые: запоминание ваших настроек cookie
- Необходимые: Необходимые: сеансовые cookie
- Статистические: Статистические: оптимизируйте качество данных для нашего статистического анализа
- Статистические: Статистические: анонимизация статистических данных
- Необходимые: Необходимые: запоминание ваших настроек cookie
- Необходимые: Необходимые: сеансовые cookie
- Статистические: Статистические: оптимизируйте качество данных для нашего статистического анализа
- Статистические: Статистические: анонимизация статистических данных
- Таргетинговые: Таргетинг: выборка информации и рекламы в зависимости от ваших предпочтений или на основании просмотренного до этого контента наших веб-страниц. (в настоящее время таргетинг не применяется/соответствующие cookie не используются).
Не разрешенные действия
- Статистические: Статистические: оптимизируйте качество данных для нашего статистического анализа
- Статистические: Статистические: анонимизация статистических данных
- Таргетинговые: Таргетинг: выборка информации и рекламы в зависимости от ваших предпочтений или на основании просмотренного до этого контента наших веб-страниц. (в настоящее время таргетинг не применяется/соответствующие cookie не используются).
- Статистические: Статистические: оптимизируйте качество данных для нашего статистического анализа
- Статистические: Статистические: анонимизация статистических данных
- Таргетинговые: Таргетинг: выборка информации и рекламы в зависимости от ваших предпочтений или на основании просмотренного до этого контента наших веб-страниц. (в настоящее время таргетинг не применяется/соответствующие cookie не используются).
- Таргетинговые: Таргетинг: выборка информации и рекламы в зависимости от ваших предпочтений или на основании просмотренного до этого контента наших веб-страниц. (в настоящее время таргетинг не применяется/соответствующие cookie не используются).
Сохранить и закрыть
www.buderus.ru
Подключение бойлера косвенного нагрева к котлу будерус
Давно уже горячая вода в кранах перестала быть роскошью. Сегодня это — одно из обязательных требований нормальной жизни. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева.
Что такое бойлер косвенного нагрева и какие они бывают
Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.
Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

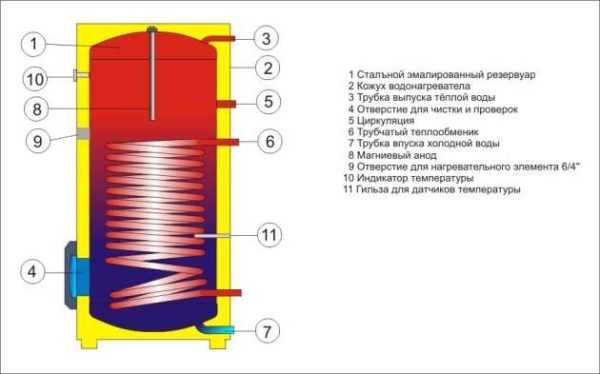

Устройство бойлера косвенного нагрева
Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.
Виды
Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.
Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).
Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.
Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.
К каким котлам можно подключать
Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.
Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев
Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.
Формы баков и способы установки
Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.
Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.
По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров
При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.
Схемы и особенности подключения
Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без. При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени. Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.
В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.
Схема без приоритета
При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить. Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.
Общие правила

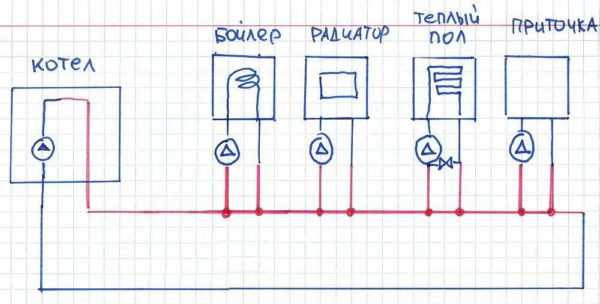

Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.
Подробная схема обвязки водонагревателя косвенного нагрева
Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.
На трубопроводах подачи обычно еще устанавливают обратные клапана. Они необходимы чтобы исключить возможность противотока. В этом случае подключение бойлера косвенного нагрева будет безопасным и удобным в обслуживании.
Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)
Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления. Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других котлов, у которых циркуляционный насос стоит на подающем трубопроводе. При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.
При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом
При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере). Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления. В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.
Порядок работы этой схемы такой:
- При поступлении от датчика информации о том, что температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
- Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
- Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.
Как видите, схема проста, ее работа тоже понятна.
Схема с двумя циркуляционными насосами
Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.
Схема подключения к котлу с автоматическим управлением
Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.
Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера. При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.
Схема для энергонезависимого котла
В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.
Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.
При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации. В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды. Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.
Схема подключения водонагревателя косвенного нагрева в гравитационную систему
При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.
В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует. На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.
С рециркуляцией теплоносителя
При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него. Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей. В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Это положительный момент.
Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.

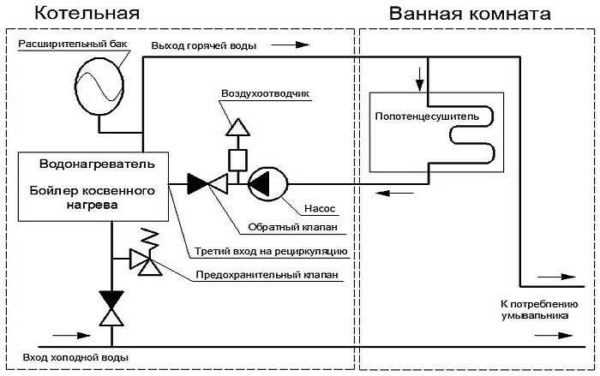

Подключение рециркуляционного кольца к специальному выходу косвенника
Второй недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.
Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.
Подключение бойлера косвенного нагрева с рециркуляцией
Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.
Чтобы БКН правильно работал, нужна рабочая схема подключения бойлера косвенного нагрева. В этом случае и отопление будет функционировать, и горячая вода будет в доме в нужных количествах во всех точках разбора.
Сама обвязка бойлера косвенного нагрева особых сложностей не вызывает, используются те же материалы и арматура, что и для любых работ по горячей воде как с котлом, так и с системой подачи горячей водопроводной воды.
Принцип работы БКН и параметры по его выбору, расчеты по объему и моделям смотрите в следующем обзоре в разделе «Бойлеры к котлам».
Здесь остановимся более подробно на вопросе, как подключить бойлер косвенного нагрева в пару к котлу отопления, рассмотрим возможные варианты и прокомментируем схему.
Итак, поехали.
Расположение БКН в доме
Чем ближе БКН стоит к котлу, тем эффективнее происходит теплосъем и передача тепла от СО на ГВС. Обычно, монтаж бойлера косвенного нагрева производится в котельной, хотя я видел несколько вариантов установки БКН в коридорах, ванных комнатах и других подсобных помещениях.
В этом случае, конечно, теплосъем по эффективности будет проигрывать тому варианту, когда схема подключения бойлера косвенного нагрева реализована в помещении котельной, непосредственно у котла.
Однако и у этого варианта есть свой плюс – потребители горячей воды становятся ближе к БКН, а значит теплопотери по ГВС заметно снижаются, а время ожидания горячей воды в системах без циркуляции уменьшается.
Как поставить БКН в котельной
Всего в природе 4 вида расположения БКН в котельной. Это настенные горизонтальные и вертикальные бойлеры, и напольные БКН, устанавливаемые горизонтально и вертикально. Первые имеют арматуру для крепления на стену, вторые такой арматуры не имеют, зато имеют подставки для установки на пол в котельной.
Настенные БКН обычно небольшого объема – от 30 до 200 литров, напольные – от 200 до 1500 литров. Попытка повесить напольный бойлер на стену может закончиться плачевно. Представьте, что вы подвесили на стену из газоблока напольный БКН на 800 литров. Эти 900 килограммов воды и стали в итоге вашу стенку повалят. А за одним зальют вам весь первый этаж кипятком.
Потому, монтаж бойлера косвенного нагрева должен происходить именно так, как задумал его производитель. Настенные – вешаются на стенку, напольные – ставятся на пол.
Установка бойлера косвенного нагрева на стену ничем не отличается от крепления самого обычного электрического водонагревателя – те же анкера, та же процедура.
Единственный момент! Когда вы производите монтаж бойлера косвенного нагрева, следите, чтобы входные и выходные патрубки для подачи и выхода теплоносителя в СО «смотрели» в сторону котла.
В противном случае вам придется здорово помучиться, вы нагородите целую систему из трубок, уголков и обводов, обвязка бойлера косвенного нагрева будет «кривая».
А если все сделать правильно, то у вас будут всего 2 прямых отвода от системы СО. Красота!
Правильная схема монтажа бойлера косвенного нагрева приведена ниже.
Схема монтажа бойлера косвенного нагрева — НАСТЕННЫЙ ВАРИАНТ:
Схема монтажа бойлера косвенного нагрева — НАПОЛЬНЫЙ ВАРИАНТ:
Подключение бойлера косвенного нагрева к СО и ГВС
После того, как БКН утвердится на своем законном месте в котельной или ванной комнате, следующим этапом идет подключение бойлера косвенного нагрева к системе отопления.
Сделать это довольно просто, потому как подключить бойлер косвенного нагрева в СО и к ГВС под силу любому нормальному мужику с самым минимумом инструментов.
В самом БКН всего четыре патрубка – вход и выход горячего теплоносителя системы отопления, и вход холодной воды и выход горячей воды системы ГВС. В случае, когда организована циркуляция в системе ГВС, последние два патрубка будут – вход циркулирующей теплой воды из системы ГВС и выход подогретой воды обратно в систему ГВС с циркуляцией.
Пока краны в точках разбора не открыты вода циркулирует по системе ГВС и подогревается бойлером до нужной температуры. Как только кран в точке разбора открыт, вода пошла «по требованию» к потребителю.
Чтобы сделать подключение бойлера косвенного нагрева, нужно подключить два первых патрубка в систему отопления от котла, а два вторых патрубка – в систему горячего водоснабжения.
При работе комбинированного бойлера вода в БКН будет греться не только от теплоносителя в системе отопления, но и может догреваться до установленных потребителем значений при помощи электрического ТЭНа, встроенного в БКН.
Ниже приводится схема подключения бойлера косвенного нагрева, когда БКН располагается непосредственно в помещении котельной.
Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАСТЕННОГО КРЕПЛЕНИЯ:
Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАПОЛЬНОЙ УСТАНОВКИ:
В случае с ГВС, в которой реализована циркуляция горячей воды, в схему добавляется циркуляционный насос, который стоит перед входным патрубком ГВС перед БКН.
В итоге вся схема ГВС и СО с подключением БКН будет выглядеть следующим образом:
Обвязка бойлера косвенного нагрева должна производиться с таким расчетом, чтобы можно было исключить прибор из общей схемы для профилактики или ремонта. С этой целью предусматривается байпас на всех входах / выходах – СО и ГВС.
otoplenie-help.ru
