Ошибки и неисправности газовых котлов Будерус
___________________________________________________________________________________________

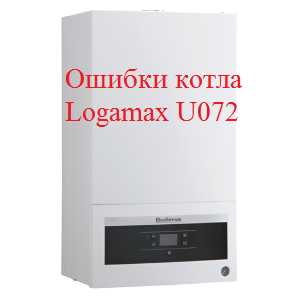

- Logamax U072
- Logamax U052, U054
- Logamax U042, U044, GB072, GB172

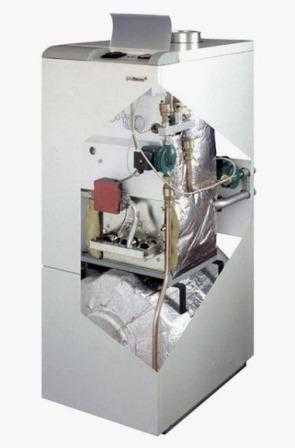

- Ремонт Logano G124, G125, G234, G334, G215
- Настройки Logano G124, G125, G234, G334, G215

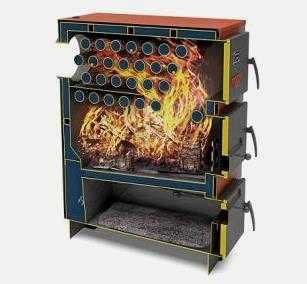

- Твердотопливные котлы Logano S111, G221, S131
Коды ошибок котлов Будерус
-A – Аппарат находится в режиме “трубочист”. Через 15 минут режим “трубочист” автоматически деактивируется

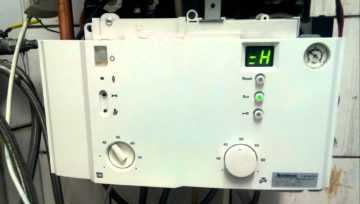

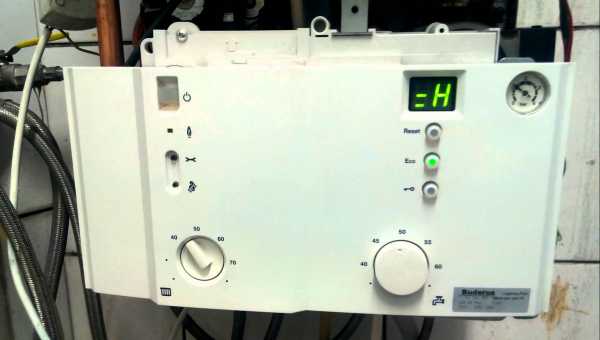

-H – Котёл Buderus находится в режиме отопления.
(=) H – Аппарат в режиме ГВС
0A – Активна тактовая блокировка: ещё не истекло время задержки между выключением и включением горелки (сервисная функция 2.3b).
0A – Продолжительность поддержки в горячем состоянии для GB072-24K: временной интервал поддержки воды в горячем состоянии ещё не исчерпан (сервисная функция 2.3F).
0C – Включается горелка
0E – Теплопотребность меньше минимальной теплопроизводительности котла. Котёл работает в режиме включения-выключения.
0H – Аппарат находится в состоянии готовности, нет потребности в тепле.
0L – Газовая арматура открывается, первое время задержки.
0U – Котёл запускается.
0Y – Фактическая температура подающей линии выше заданной. Котёл выключается.
2E – Ошибка: Активна функция удаления воздуха.
2H – Активна защита насоса отопительного контура и трёхходового клапана от заклинивания.
2P – Ограничение градиентов: слишком быстрый рост температуры в режиме горячего водоснабжения.
5H – Тест котла системой управления
h21 – Повреждение датчика температуры ГВС (GB072-24K)
Снять датчик температуры.
Проверить его, и если он неисправен, заменить
Проверить соединительный кабель на обрыв и короткое замыкание, в случае
повреждения заменить.
0Y – Температура на датчике подающей линии более 95 C.
Это сообщение может появиться при отсутствии неисправности, если
неожиданно закрываются все вентили на радиаторах или после отбора
горячей воды у GB072-24K.
Выполните электрическое подключение насоса отопительного контура к главному регулятору BC20.
Проверните или замените насос отопительного контура.
Правильно установите мощность насоса или его характеристику и согласуйте с максимальной мощностью.
Проверьте наличие повреждений или короткого замыкания датчика температуры подающей линии и его провода, замените при необходимости.
0Y – Высокая температура на датчике температуры горячей воды
Проконтролируйте правильное положение датчика.
Проверить его, и если он неисправен, заменить
Правильно вставьте KIM, при необходимости замените
2P – Ограничение градиентов: слишком быстрый рост температуры в режиме отопления
Проверьте рабочее давление в отопительной системе. Откройте сервисные
краны.
Проверните или замените насос отопительного контура.
Правильно установите мощность насоса или его характеристику и согласуйте с максимальной мощностью.

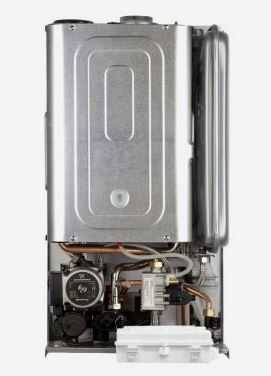

3А – Не работает вентилятор. Проверить его, и если он неисправен, заменить
3F – Горелка и вентилятор работали 24 часа без перерыва и выключаются на короткое время в целях безопасности.
4C – Сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов котла Buderus. Если блокирующая неисправность существует долгое время, то она переходит в запирающую.
4U – Неисправен датчик температуры подающей линии (короткое замыкание). Если неисправность существует долгое время, на дисплее будет показан код неисправности 4U и рабочий код 222
4Y – Неисправен датчик температуры подающей линии (обрыв). Если неисправность существует долгое время, на дисплее будет показан код неисправности 4Y и рабочий код 223
6А – Пламя не обнаружено. После 4-ой попытки розжига блокирующая неисправность переходит в запирающую.
6L – Нет сигнала ионизации во время работы горелки. Происходит перезапуск горелки. Если розжиг неудачен, то будет показана блокирующая ошибка 6A, после 4-ой попытки розжига блокирующая неисправность переходит в сбой
8Y – Сработало реле контроля температуры AT90. Проверьте регулировку реле контроля температуры AT90. Проверьте настройку регулирования отопления.
8Y – Неисправно реле контроля температуры AT90. Проверьте наличие повреждений или короткого замыкания датчика температуры и его провода, замените при необходимости.
8Y – Отсутствует перемычка между клеммами отдельного реле контроля
температуры AT90.
Если не подключено реле контроля температуры, то установите перемычку
8Y – Реле контроля температуры заблокировано
Разблокируйте реле контроля температуры. Проверьте отвод конденсата.
EL – Неисправен главный регулятор BC20 – Заменить

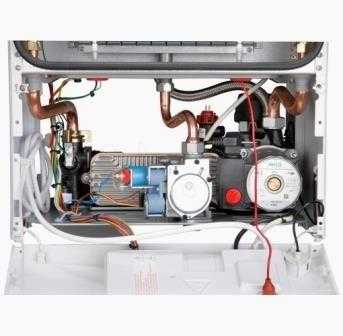

3C – Ошибка работы вентилятор. Проверить вентилятор и его провод со штекером, заменить при необходимости.
3L – Вентилятор выключился в течение времени задержки. Проверить и если нужно, провести замену.

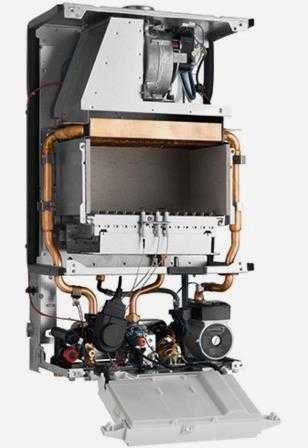

3P – Вентилятор работает слишком медленно. Проверить и если нужно, провести замену.
3Y – Вентилятор работает слишком быстро. Проверить и если нужно, провести замену. Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.
4C – Ошибка ограничителя температуры теплообменника или ограничителя
температуры дымовых газов.
Проверить: наличие повреждений ограничителя температуры теплообменника /
дымовых газов и его соединительного провода, замените при
необходимости, рабочее давление в отопительной системе, ограничитель
температуры, при необходимости замените, напор насоса, при
необходимости замените насос, предохранитель, при необходимости
замените.
У котлов Будерус с рассекателем в теплообменнике проверьте, установлен ли рассекатель.
4U – Неисправен датчик температуры подающей линии (короткое замыкание). Проверьте наличие повреждений или короткого замыкания датчика температуры и его провода, замените при необходимости.
4Y – Неисправен датчик температуры подающей линии (обрыв). Проверьте наличие повреждений или обрыва датчика температуры и его провода, замените при необходимости.
6А – Ошибка: пламя не найдено.
Проверить: подсоединение защитного провода, открыт ли газовый кран,
подаваемое давление газа, подключение к электросети, электроды с
проводами, систему отвода дымовых газов, при необходимости очистите или
отремонтируйте.
Проверьте соотношение газ-воздух, исправьте при необходимости. Для
природного газа: проверьте реле контроля потока газа, замените при
необходимости. При работе с забором воздуха для горения из помещения
проверьте подачу воздуха в помещение и вентиляционные отверстия.
Проверьте газовую арматуру, замените при необходимости. Правильно вставьте KIM, при необходимости замените. Двухфазная сеть (IT): установите сопротивление 2 Ом между PE и N на подключении электронной платы к электросети.
6C – В режиме отключения, котел регистрирует пламя.
Проверьте загрязнение электродов, при необходимости замените.
Проверьте систему отвода дымовых газов, при необходимости очистите или
отремонтируйте.
Проверьте влажность электронной платы, высушите при необходимости.
6C – После отключения подачи газа обнаружено пламя.
Проверьте электроды и соединительные провода, при необходимости замените.
Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.
7L – Ошибка времени при первом времени задержки. Замените главный регулятор BC20.
7L – Ошибка времени при попытке повторного пуска. Замените главный регулятор BC20.
9L – Неисправна катушка или соединительный провод газовой арматуры
Проверьте провода, при необходимости замените. Замените газовую
арматуру.
9L – Неисправна газовая арматура
Проверьте провода, при необходимости замените. Замените газовую
арматуру.
9P – KIM не распознан. Правильно вставьте KIM, при необходимости замените.
EL – Неисправен KIM или главный регулятор BC20. Заменить KIM. Замените главный регулятор BC20.
Неисправности котлов Buderus
1. Горелка не включается
Аварийный выключатель системы отопления стоит в положение Выкл –
Включить.
Пусковой выключатель системы управления в положении Выкл – Включить.
Неисправны защитные автоматы – Проверить их работоспособность, если
требуется, заменить дефектный автомат.
Поврежден регулятор температуры котловой воды – Проверить и, если
требуется, заменить дефектные детали.
Поврежден предохранительный ограничитель температуры – Проверить и, если
требуется, заменить дефектные детали.
Сообщение об ошибке от внешних приборов безопасности (например, от предохранительного устройства контроля уровня воды) – Потребитель должен проверить котел Будерус, устранить неисправность и, если требуется, заменить элемент
Сработала система контроля дымовых газов – AW 10: Деблокировать систему контроля дымовых газов. AW 50: Подождать максимум 15 минут. Котел включится автоматически, если поступает запрос на тепло. При многократном срабатывании проверить тракт дымовых газов и проверить работоспособность системы контроля дымовых газов. Если имеется дефект, то заменить.
2. Горелка стартует и переключается на неисправность. Нет искры при розжиге.
Есть ли звук при образовании искры зажигания при вынутом кабеле розжига? – Если нет, то: заменить запальный трансформатор. Если да, то заменить запальный электрод или запальную горелку.
3. Горелка стартует и переключается на неисправность.
Все газовые запорные краны закрыты – Открыть газовые запорные краны.
Подаваемое давление природного газа более 8 мбар – Если нет, то:
установить причину и устранить неисправность.
Удален ли воздух из газопровода? – Удалять воздух, пока будет возможен
розжиг газа.
4. Горелка котла Buderus стартует и переключается на неисправность. Нет ионизационного тока.
Если перепутаны подключения N и L – Устранить ошибку.
Имеется напряжение между L и PE? – Если нет, то: Выполнить заземление
PE, в данном случае установить разделительный трансформатор.
Плохой контакт ионизационного провода – Устранить ошибку, в данном
случае заменить дефектную деталь.
Замыкание на массу на ионизационном электроде – Исправить повреждение.
Дефект автомата горения – Заменить элемент.
5. Горелка стартует и переключается на неисправность. Ток ионизации менее 1,5 мA.
Загрязнен сердечник или керамика ионизационного электрода – Очистить ионизационный электрод, при необходимости заменить запальную горелку.
6. Звуки кипения
Известковые отложения или образование накипи в котле – Прочистить водяной контур отопительного котла в соответствии с рекомендациями изготовителя. При постоянных потерях воды установить и устранить причину. Если требуется, провести водоподготовку и установить грязеуловитель.
Система управления Buderus Logamatic
Режимы и рабочие параметры автоматики Logamatic 2107
Поворачивая ручку переключателя, можно вывести на дисплей измеренные параметры от всех подключенных температурных датчиков, а также часы работы горелки.
Последовательно будут показаны следующие параметры:
– Температура котловой воды.
– Температура горячей воды.
– Наружная температура (текущее значение, без учета теплоизоляции
здания).
– Температура подающей линии, отопительный контур 2 (если имеется модуль
смесителя FM 241).
– Температура солнечного коллектора (если имеется модуль солнечного
коллектора FM 244).
– Температура горячей воды от солнечного коллектора (если имеется модуль
солнечного коллектора FM 244).
– Комнатная температура, отопительный контур 1 (если подключен пульт
дистанционного управления).
– Комнатная температура, отопительный контур 2 (если подключен пульт
дистанционного управления).
– Температура дымовых газов (если подключении датчик температуры дымовых
газов).
– Часы работы горелки.
– Часы работы 2-ой ступени горелки (если имеется модуль 2-ой ступени FM
242).
– Часы работы насоса солнечного коллектора (если имеется модуль
солнечного коллектора FM 244).
Кнопки на системе управления Buderus Logamatic 2107, имеют такие же
функции, как и кнопки на дистанционном управлении. На пульте
дитанционного
управления можно задать режим работы для отопительных контуров, которые
оснащены таким пультом. Кнопки для установки режима работы на
системе управления в таком случае остаются “без функций”, хотя
светодиоды будут показывать установленный режим.
При наличии двух отопительных контуров кнопки режимов работы и светодиоды работают:
– для обоих отопительных контуров одновременно, если не установлено
дистанционное управление,
– для отопительного контура без дистанционного управления, если на
другом отопительном контуре установлено дистанционное управление,
– ни для одного отопительного контура, если для двух контуров
установлены дистанционные управления (светодиоды показывают тогда режим
работы последнего обслуживавшегося отопительного контура или контура
горячего водоснабжения).
На системе управления можно задать: автоматический режим / ручной режим.
Автоматический режим
Отопительная установка работает по предустановленной на заводе отопительной программе. Это значит, что дом будет отапливаться, и подготовка горячей воды будет происходить в определенное время. Обычно в ночное время отопление работает с пониженной температурой по сравнению с дневным режимом.
Имея систему управления Buderus Logamatic 2107, не требуется каждый вечер закрывать, а на утро опять открывать термостатические регуляторы. Переключение между нормальным (дневным) режимом и режимом с пониженной температурой (ночной режим) происходит автоматически.
Момент времени, в который отопительная установка переходит с нормального (дневного) режима на режим с пониженной температурой (ночной режим) установлены на заводе в стандартной программе. При желании эту настройку Вы или специалист, обслуживающий отопительную установку, можете изменить.
Ручной режим
Если, например, Вы хотите, чтобы отопление работало вечером подольше, а утром включалось позже, то для этого нужно выбрать вручную нормальный (дневной) режим отопления или режим с пониженной температурой (ночной режим). Выбранный режим работы будет работать постоянно.
Выбор автоматического режима
Вместе с зеленым светодиодом (LED) над кнопкой “AUT” также горит светодиод над кнопкой “Дневной режим” или “Ночной режим” – в зависимости от того, какой режим отопления в данный момент включен. Смена нормального режима на режим с пониженной температурой происходит автоматически по заданному в программе времени.
Если имеются два отопительных контура, и только один из них имеет дистанционное управление, то индикация светодиодов на системе управления действует для отопительного контура без дистанционного управления. Нажмите кнопку “AUT” для выбора автоматического режима. Отопительная установка работает по предустановленной на заводе отопительной программе, это значит, что дом будет отапливаться, и подготовка горячей воды будет происходить в определенное время.
Режимы работы Buderus Logamatic 4211
Установка комнатной температуры для других отопительных контуров
Отопительная установка может работать с несколькими контурами. Если требуется изменить комнатную температуру для отопительного контура, отличного от выбранного в последний раз, то сначала выбирается нужный контур.
В зависимости от оснащения отопительной установки могут быть выбраны следующие контуры:
– MEC ОТ.КОНТУР.
– ОТОПИТ.КОНТУР 0 – 8
Если МЕС2 присвоено несколько отопительных контуров, то температура для них может регулироваться только совместно. Иначе появляется сообщение об ошибке “НАСТРОЙКА НЕВОЗМОЖН. MEC ОТ.КОНТУР. BЫБOP”. Выберите в этом случае “MEC ОТ.КОНТУР.”
Откройте крышку. Удерживайте нажатой кнопку “отопительного контура” и ручкой управления выберите нужный контур. Отпустить кнопку “отопительного контура”. Показанный отопительный контур выбран. Сразу после выбора отопительного контура экран переключается на постоянную индикацию. Удерживайте нажатой кнопку “Температура”. Сначала появится отопительный контур, для которого задается температура.
Примерно через 2 секунды на экране будет показана текущая заданная
температура и режим работы. На системе управления Buderus Logamatic 4211
установите нужную температуру (здесь: “21C”) для отопительного контура.
Отпустите кнопку для сохранения введенного значения. Теперь дневная
комнатная температура установлена на 21C. После этого появится
постоянная индикация.
Отопительные контуры с пультом управления MEC2
При монтаже специалисты отопительной фирмы задают, регулирование каких отопительных контуров должно происходить с пульта управления MEC2. Эти отопительные контуры называются “MEC ОТ.КОНТУР.”
Следующие настройки выполняются на MEC2 одновременно для всех MEC-отопительных контуров:
– установка комнатной температуры.
– настройка переключения лето/зима.
– выбор режима работы.
– включение функции “Отпуск”.
– включение функции “Перерыв”.
Если выбран один отопительный контур, присвоенный МЕС2, и затем выполняется одна из названных выше настроек, то появляется сообщение об ошибке “НАСТРОЙКА НЕВОЗМОЖН. MEC ОТ.КОНТУР. BЫБOP”. Выберите “MEC ОТ.КОНТУР.” для программирования этих настроек.
Отдельные отопительные контуры
Следующие настройки системы управления могут быть выполнены только отдельно для каждого отопительного контура:
– выбор стандартной программы.
– изменение стандартной программы смещением точек переключения.
– добавление или удаление точек переключения.
– объединение или удаление отопительных периодов.
– создание новых программ отопления, ГВС или циркуляционного насоса.
Если выбраны “MEC ОТ.КОНТУР.”, и затем выполняется одна из названных выше настроек, то появляется сообщение об ошибке “ТАЙМЕР HEBO3MOЖH. OTD.ОТ.КОНТУР BЫБOP”. Программируйте эти настройки отдельно для каждого отопительного контура.
Установка режима работы циркуляции для Buderus Logamatic 4211
Циркуляционный насос обеспечивает почти незамедлительную подачу горячей воды к точкам водоразбора. Для этого два раза в час циркуляционный насос включается на три минуты и по отдельной циркуляционной линии подает горячую воду.
Этот интервал может быть изменен специалистом отопительной фирмы на сервисном уровне.
Режим работы циркуляции можно изменить следующим образом:
Откройте крышку.
Удерживайте нажатой кнопку “отопительного контура” и ручкой управления
установите “ЦИРКУЛЯЦИЯ”.
Отпустите кнопку “отопительного контура”.
На экране вновь появляется постоянная индикация.
Выберите один из следующих режимов работы циркуляционного насоса:
“ПОСТ. НАГРУЗКА”
Циркуляционный насос работает независимо от отопительных контуров с
заданным интервалом.
Нажмите кнопку “Дневной режим” для выбора постоянного режима работы.
Примерно через 3 секунды на экране вновь появится постоянная индикация
“АВТОМАТ.”
Циркуляция начинает работать с заданным интервалом за 30 минут до
включения первого отопительного контура и прекращает работу с
выключением
последнего отопительного контура (заводская установка).
Также можно ввести собственную программу для циркуляционного насоса.
Нажмите кнопку “AUT” (АВТ) для выбора автоматического режима.
Примерно через 3 секунды на экране вновь появится постоянная индикация
“ПРИ ЗАГРУЗКЕ ГВ”
Циркуляционный насос не включается.
При нажатии кнопки “Горячая вода”, циркуляционный насос включится только
на время однократной загрузки.
Нажмите кнопку “Ночной режим” чтобы выключить циркуляцию.
Примерно через 3 секунды на экране вновь появится постоянная индикация.
Индикация неисправностей Buderus Logamatic
Стратегический датчик подающей линии
Все доступные ступени затребованы.
Датчик подающей линии установки не подсоединен, подсоединен неправильно
или неисправен.
Неисправен стратегический модуль FM 447 или система управления.
Проверить подключение датчика подающей линии.
Заменить датчик подающей линии установки или модуль FM 447.
Датчик наружной температуры
Передает минимальную наружную температуру.
Неправильно подсоединен или неисправен датчик наружной температуры,
например, в установке с несколькими котлами не подключен к системе
управления с адресом 1.
Неисправен котловой модуль ZM 432 или система управления.
Прервана связь с системой управления с адресом 1.
Проверить, подключен ли датчик наружной температуры к нужной системе
управления.
Проверить связь с адресом 1.
Заменить датчик наружной температуры или котловой модуль ZM 432.
Датчик подающей линии 1-8
Смеситель полностью открыт.
Датчик не подсоединен, подсоединен неправильно или неисправен. Если в
MEC 2 был выбран исполнительный орган/смеситель, система управления
запрашивает соответствующий датчик подающей линии.
Неисправен модуль FM 441/FM 442 или система управления.
Проверить подключение датчика.
Если неисправный отопительный контур должен работать как контур без
смесителя, то проверить, установлена ли на MEC 2 / Сервисный уровень /
Отопительный контур – Исполнительный орган: строка “нет”.
Заменить модуль FM 441/FM 442.
Датчик горячей воды
Не происходит подогрева воды.
Датчик не подсоединен, подсоединен неправильно или неисправен.
Неисправен модуль FM 441 или система управления.
Проверить подключение датчика.
Заменить датчик или модуль FM 441.
Проверить расположение датчика на баке-водонагревателе.
Вода остается холодной
Постоянные попытки загрузки бака-водонагревателя при низкой температуре
подающей линии котла.
Регулятор температуры или переключатель не установлен в позицию “AUT”.
Неправильно подключен или неисправен датчик.
Неправильно расположен датчик.
Неправильно подключен или неисправен загрузочный насос.
Неисправен модуль FM 441 или система управления.
Проверить установку регулятора температуры или переключателя в позицию
“AUT”.
Проверить работу датчика и загрузочного насоса.
Заменить модуль FM 441.
Проверить расположение датчика на баке-водонагревателе.
Термическая дезинфекция
Прервана термическая дезинфекция.
Не хватает теплопроизводительности котла, так как, например, при
проведении термической дезинфекции поступает запрос на тепло от других
потребителей (отопительных контуров).
Неправильно подключен или неисправен датчик.
Неправильно подключен или неисправен загрузочный насос.
Неисправен модуль FM 441 или система управления.
Выбрать проведение термической дезинфекции в такое время, когда от
потребителей не поступает дополнительного запроса на тепло.
Проверить работу датчика и загрузочного насоса и, если требуется,
заменить их.
Заменить модуль FM 441.
Дистанционное управление 1-8
Поскольку фактическая температура в помещении не измеряется, то не
работают программы корректировки температуры, оптимизации включений-выключений и авт. адаптации.
Система управления работает по последним параметрам, установленным на
дистанционном управлении.
Неправильно подключено или неисправно дистанционное управление.
Проверить работу/подключение дистанционного управления. При этом нужно
проверить адресацию дистанционного управления.
Заменить дистанционное управление/функциональный модуль.
Связь с отопительным контуром ОК 1-8
Неправильная адресация дистанционного управления.
Неправильно выполнена проводка дистанционного управления.
Неисправно дистанционное управление.
Неисправна система управления.
Проверить работу/подключение дистанционного управления.
Заменить дистанционное управление/функциональный модуль.
Соединение с котлом 2-3
Ступени котла 2 или 3 затребованы.
Система управления с адресом 2 или 3 не найдена на CAN-BUS, хотя задана
в MEC 2 в меню Стратегия.
Неисправен стратегический модуль FM 447 или система управления.
Проверить адресацию систем управления.
Проверить соединение с CAN-BUS.
Ошибочная настройка стратегии на MEC 2, проверить количество котлов.
Заменить стратегический модуль FM 447.
Датчик температуры котловой воды
Котел работает с максимальной мощностью.
Возможен аварийный режим работы через регулятор температуры.
Датчик не подсоединен или подсоединен неправильно.
Датчик или система управления неисправны.
Проверить подключение датчика.
Заменить датчик температуры котловой воды или котловой модуль ZM 432.
Дополнительный котловой датчик
Невозможно регулирование температуры обратной линии.
Смесители полностью открываются.
Невозможно Ecostream-регулирование.
Котел включается на максимальную мощность.
Датчик не подсоединен, подсоединен неправильно или неисправен.
Неисправен котловой модуль ZM 432 или система управления.
Проверить подключение датчика.
Заменить дополнительный котловой датчик или котловой модуль ZM 432.
Котел холодный
Защита котла (от замерзания и конденсата) не может быть обеспечена.
Котел включается на максимальную мощность.
Регулятор температуры или переключатель не установлен в позицию “AUT”.
Нет подачи топлива.
Неправильно расположен датчик.
Неисправен датчик температуры котловой воды.
Проверить установку регулятора температуры или переключателя в позицию
“AUT”.
Проверить наличие и подачу топлива.
Проверить расположение датчика.
Заменить датчик температуры котловой воды.
Горелка
Защита котла (от замерзания) не может быть обеспечена.
Нет горячей воды.
Горелка неисправна и поэтому на клемму BR 9 подается сигнал о
неисправности 230 В.
Неисправен котловой модуль ZM 432 или система управления.
Устранить неисправность в соответствии с указаниями в документации на
отопительный котел или горелку.
Проверить сигнал о неисправности от горелки на клемму BR 9 (230 В).
При наличии сигнала: проверить работу горелки.
При отсутствии сигнала: заменить модуль ZM 432.
Цепь безопасности
Защита котла (от замерзания) не может быть обеспечена.
Сработал предохранительный ограничитель температуры STB.
Неисправна система управления.
Найти причину срабатывания STB и затем разблокировать STB, нажав кнопку
подавления помех.
Проверить, подключен ли внешний STB.
Внешняя помеха котла (KS)
Нет реакции на регулирование.
Неправильно подключен вход неисправности котлового модуля ZM 432.
Неисправность на внешних компонентах или у них имеется дефект.
Проверить работу внешних компонентов и, если требуется, провести их
ремонт/замену.
Датчик уходящих газов
Невозможно найти граничную температуру дымовых газов.
Датчик не подсоединен или подсоединен неправильно.
Датчик или система управления неисправны.
Проверить подключение датчика.
Граница уходящих газов
Нет реакции на регулирование.
В котле много сажи.
Неисправен датчик дымовых газов.
Необходимо прочистить котел.
Проверить подключение и работу датчика.
Внешняя помеха насоса 1-8
Нет реакции на регулирование.
Вход неисправности WF 1/2 функционального модуля FM 441/FM 442
разомкнут.
Внешне подключенный насос отопительного контура неисправен или у него
имеется дефект.
Проверить работу подключенного насоса отопительного контура.
Заменить соответствующий модуль.
ECO-BUS прием
Нет реакции на регулирование.
Неправильная адресация кодирующего переключателя, расположенного сзади
MEC 2 в модуле-контроллере CM 431 системы управления.
Пример ошибки: Установка с системой управления и положением кодирующего
переключателя более 0.
Проверить установку кодирующего переключателя:
Положение 0: имеется только один участник Bus-шины.
Положение 1: главная система управления Master (остальные участники
BUS-шины ожидаются!).
Положение более 0: остальные участники Bus-шины.
Конфигурация подающей линии
Невозможно поддерживать условия эксплуатации котла.
При конфигурации подающей линии (Стратегия) были заданы различные типы
котлов.
При Ecostream-регулировании через исполнительные органы отопительного
контура все котлы должны иметь одинаковые настройки.
Нет Master
Защита котла не может быть обеспечена.
Невозможно приоритетное приготовление горячей воды.
Принимается в расчет минимальная наружная температура.
Главная система управления Master (адрес 1) выключена или отсутствует
система управления с адресом 1.
Проверить адреса участников Bus-шины. Главная система управления Master
должна иметь адрес 1.
Проверить связь Bus-шины с адресом 1.
Датчик обратной линии
Невозможно регулирование температуры обратной линии.
Датчик не подсоединен, подсоединен неправильно или неисправен.
Датчик или система управления неисправны.
Проверить подключение датчика.
Инертный анод
Нет воздействия. На внешнем входе WF 1/2 имеется напряжение.
Модуль или система управления неисправны.
Заменить инертный анод.
Замените модуль FM 441 в системе управления.
___________________________________________________________________________________________
___________________________________________________________________________________________

Регулировка газовой автоматики Eurosit 630. Замена термопары и техническое обслуживание запальной горелки.


Настенные, двухконтурные. Ремонт, регулировки и неисправности. Параметры настройки функций и режимов.

Работа с дистанционным управлением Кситал. Контроль системы. Настройка работы по температуре и давлению.

Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Эксплуатация с системой управления Логоматик и бойлером косвенного нагрева. Режимы и функции.


Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки. Эксплуатация, техническое обслуживание. Рекомендации по настройкам рабочих параметров.


Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности. Эксплуатация и сервисное обслуживание. Рекомендации по регулировкам рабочих режимов.


Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт. Установка автоматической пеллетной горелки АПГ-25, 36, 42. Настройки рабочих режимов. Ремонт газовых котлов Оазис Модели настенных котлов ZRT, ZRN, BM. Неисправности и коды ошибок. Советы по устранению неполадок. Рабочие режимы и настройка сервисных параметров. Техническое обслуживание.

Описание напольных котлов модели Beta и настенных газовых котлов Sigma. Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок. Основные работы по обслуживанию. Wolf – неисправности и ремонт Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление (примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел. Что еще проверить? Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС, он или отключается, или перестает работать…

Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура. Чтобы убедиться, что это так, поднял температуру в …
kotly.su
-A | 208 | Котёл находится в режиме “трубочист”. Через 15 минут режим “трубочист” автоматически выключается. | – |
-H | 200 | Котёл находится в режиме отопления. | – |
“= H” | 201 | Котёл находится в режиме ГВС. | – |
0А | 202 | Активна тактовая блокировка: время до повторного включения горелки ещё не истекло (сервисная функция 2.3b). | – |
0C | 283 | Включается горелка. | – |
0E | 265 | Теплопотребность ниже минимальной теплопроизводительности котла. Котёл работает в режиме включения/ выключения. | – |
0H | 203 | Котёл находится в состоянии готовности, нет потребности в тепле. | – |
0U | 270 | Котёл запускается. | – |
0Y | 204 | Фактическая температура подающей линии выше заданного значения. Котёл выключается. | – |
0Y | 276 | Температура на датчике подающей линии > 95 °C. | Эта индикация неисправности может появиться без наличия неисправности, если сразу закрываются все вентили на отопительных приборах. Проверьте рабочее давление в отопительной системе. Откройте сервисные краны. Проверьте насос отопительного корпуса с помощью сервисной функции t03. Проверьте соединительный провод насоса отопительного контура. Включите насос, замените при необходимости. Правильно установите мощность или поле характеристик насоса и приведите в соответствие с максимальной мощностью. |
0Y | 359 | Высокая температура на датчике температуры воды. | Проверьте правильное положение датчика. Отсоедините провод от датчика. Проверьте датчик, замените при необходимости. Проверьте наличие обрыва или короткое замыкание провода, замените при необходимости. |
2E | 257 | Активна функция удаления воздуха. | – |
2H | 258 | Защита от блокировки 3-ходового клапана активна. | – |
2P | 341 | Ограничение градиентов: слишком быстрый рост температуры в режиме отопления. | Проверьте рабочее давление в отопительной системе. Откройте сервисные краны. Проверьте насос отопительного корпуса с помощью сервисной функции t03. Проверьте соединительный провод насоса отопительного контура. Включите насос, замените при необходимости. Правильно установите мощность или поле характеристик насоса и приведите в соответствие с максимальной мощностью. |
2P | 212 | Сработал контроль градиентов подающей линии отопления. | – |
2P | 341 | Ограничение градиентов: Слишком быстрый рост температуры в режиме отопления. | – |
2P | 342 | Ограничение градиентов: Слишком быстрый рост температуры в режиме ГВС. | – |
2Y | 281 | Насос отопительного контура не создаёт давление. | Проверьте рабочее давление в отопительной системе. Откройте сервисные краны. Удалите воздух из котла с помощью функции 2.2C. Включите насос, замените при необходимости. |
2Y | 282 | Нет ответного сигнала о частоте вращения насоса отопительного контура. | – |
3А | 264 | Не работает вентилятор. | Проверьте провод вентилятора со штекером, замените при необходимости. Проверьте загрязнение и блокировку вентилятора, замените при необходимости. |
3C | 217 | Не работает вентилятор. | Проверьте провод вентилятора со штекером, замените при необходимости. Проверьте загрязнение и блокировку вентилятора, замените при необходимости. |
3F | 273 | Горелка и вентилятор непрерывно работали 24 часа и в целях контроля безопасности остановлены на короткое время. | – |
3L | 214 | Вентилятор выключается в течение времени задержки. | Проверьте провод вентилятора со штекером, замените при необходимости. Проверьте загрязнение и блокировку вентилятора, замените при необходимости. |
3P | 216 | Вентилятор работает слишком медленно. | – |
3Y | 215 | Вентилятор работает слишком быстро. | Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте. |
4С | 224 | Сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов. | Если блокирующая неисправность действует длительное время, то она преобразуется в запирающую неисправность. Проверьте наличие повреждений ограничителя температуры теплообменника и его провода, замените при необходимости. Проверьте наличие повреждений ограничителя температуры дымовых газов и его провода, замените при необходимости. Проверьте рабочее давление в отопительной системе. Удалите воздух из котла с помощью функции 2.2C. Правильно установите мощность или поле характеристик насоса и приведите в соответствие с максимальной мощностью. Проверьте насос отопительного корпуса с помощью сервисной функции t03 . Включите насос, замените при необходимости. Проверьте водяной контур теплообменника, замените при необходимости. |
4U | 350, 222 | Неисправен датчик температуры подающей линии (короткое замыкание). | Если блокирующая неисправность действует длительное время, то она преобразуется в запирающую неисправность. Проверьте короткое замыкание датчика температуры и его провода, замените при необходимости. |
4Y | 351, 223 | Неисправен датчик температуры подающей линии (обрыв). | Если блокирующая неисправность действует длительное время, то она преобразуется в запирающую неисправность. Проверьте наличие повреждений датчика температуры и его провода, замените при необходимости. |
5H | 268 | Котёл находится в режиме тестирования | – |
6А | 227 | Не распознается пламя. | После 4-ой попытки розжига блокирующая неисправность преобразуется в запирающую неисправность. Проверьте, открыт ли газовый кран. Проверьте подаваемое давление газа. Проверьте подключение к электросети. Проверьте электроды с проводами, замените при необходимости. Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте. Проверьте соотношение газ-воздух. Для природного газа: проверьте реле контроля потока газа, замените при необходимости. Прочистите слив конденсатного сифона. Демонтируйте обратный клапан в смесительном устройстве вентилятора и проверьте наличие трещин и загрязнений. Очистите теплообменник. Проверьте газовую арматуру, замените при необходимости. При работе с забором воздуха для горения из помещения проверьте подачу воздуха в помещение и вентиляционные отверстия. |
6C | 228 | Распознается пламя при выключенной горелке. | Проверьте загрязнение электродов, замените при необходимости. Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте. Проверьте влажность электронной платы, высушите при необходимости. |
6С | 306 | Пламя распознается после отключения подачи газа. | Проверьте газовую арматуру, замените при необходимости. Прочистите слив конденсатного сифона. Проверьте электроды и соединительные провода, замените при необходимости. Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте. |
6L | 229 | Нет сигнала ионизации во время работы горелки. | Горелка перезапускается. Если попытка розжига неудачна, то будет показана блокирующая ошибка EA 227. |
7C | 231 | Прервано сетевое напряжение. | Проверьте сетевое напряжение и сетевой провод. |
7L | 261 | Ошибка времени при первом времени задержки | Проверьте электрические вставные контакты и проводку к блоку управления, замените при необходимости. Замените блок управления. |
7L | 280 | Ошибка времени при попытке повторного пуска | – |
8Y | 232 | Сработало реле контроля температуры TB 1. | Проверьте настройку реле контроля температуры TB 1. Проверьте настройку регулирования отопления. |
9A | 235, 360 | Неправильный кодирующий штекер. | Проверьте кодирующий штекер. |
9U | 233 | Не распознан кодирующий штекер. | Правильно вставьте кодирующий штекер, замените при необходимости. |
9L | 230 | Неисправна газовая арматура. | Проверьте проводку, замените при необходимости. Проверьте газовую арматуру, замените при необходимости. |
EL | 259 | Внутренняя неисправность. | Замените кодирующий штекер. Замените блок управления. |
h21 | – | Неисправен датчик температуры горячей воды. | Отсоедините провод от датчика. Проверьте датчик, замените при необходимости. Проверьте обрыв или короткое замыкание провода, замените при необходимости. |
h23 | – | Истёк интервал проведения контрольного осмотра. | Проведите контрольный осмотр. Сбросьте неблокирующую неисправность (необходимо). |
h41 | – | Не распознан насос отопительного контура. | Проверьте провод насоса, замените при необходимости. |
otoplex.pro

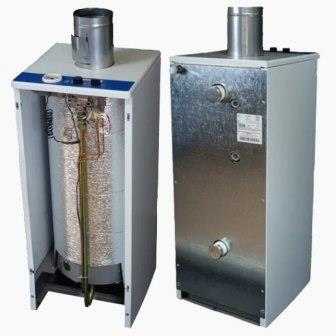

Неисправности газовых котлов Будерус и их устранение

Немецкое качество газовых котлов Будерус привлекает потребителей. Но при неправильной эксплуатации или сильном износе оборудования рано или поздно произойдет поломка. Большинство неисправностей газового котла будерус система высвечивает в виде кода на экране. Расшифровка ошибок обычно имеется в инструкции по эксплуатации.
…
Коды неисправностей газовых котлов и методы их устранения

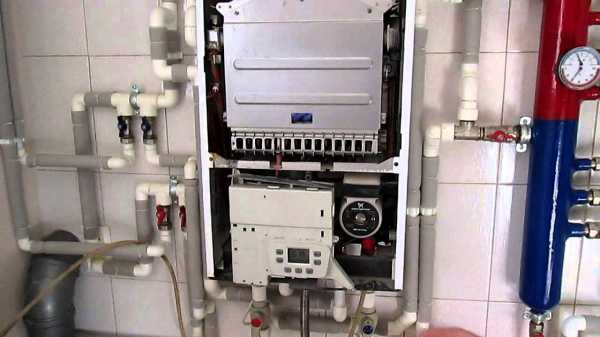

Наибольшей популярностью у потребителей пользуется модель Логамакс, которая производит не только отопление, но и горячую воду. Она оснащена автоматикой, которая проводит диагностику узлов и при наличии проблем выводит данные об ошибке.
Если ошибка появляется на экране в первый раз, нужно попробовать перезагрузить устройство. Иногда бывает, что после такой манипуляции она не повторяется. Если же код неисправности навесного газового котла будерус высветился вновь, то нужно найти причину неполадки.
Код ошибки | Причины возникновения | Метод устранения |
А- | Включен режим «Трубочист». Ошибка исчезает через 15 минут | |
-Н | Активирован отопительный режим | |
=Н | Активен режим подачи горячей воды | |
ОА | Котел в режиме между включением и отключением горелки | |
ОС | Запуск горелки | |
ОЕ | Производство тепловой энергии меньше, чем минимальная производительность прибора | |
ОН | Обозначает готовность техники к работе | |
0L | Открытие клапанов газа | |
0U | Запуск агрегата | |
0Y | Отключение системы, так как температура воды на подающей трубе превысила установленную | |
2Е | Котел находится в режиме удаления воздуха. … Температура на подаче стремительно возрастает | Измерьте давление воды или долейте теплоноситель в систему |
2Н | Защита насоса и 3-ехходового клапана от заклинивания | |
2Р | Быстро возрастает температура горячей воды. | Необходимо, чтобы давление соответствовало норме. Проверка насоса, его ремонт или замена |
5Н | Тестирование автоматом | |
Н11 (CL) | Сбои в термодатчике ГВС | Проверяется термодатчик и его соединение. |
Н13 | Прошло время контрольного осмотра | Выполните осмотр и сбросьте ошибки |
Н31 | Система не видит насос | Проверьте проводку насоса и его работоспособность |
0Y | Температура теплоносителя на входе выше максимально допустимой (более 95ºC) | Проведите диагностику температурного сенсора. Осмотрите насос, подключите его к регулятору. Отрегулируйте мощность помпы |
3А (А3) | Вентилятор не работает | Подтяните провода вентилятора, замените сломанный элемент |
3F | Непрерывная работа вентилятора и горелки длится более 24 часов. Включение режима «отдых» | |
3У | Вентилятор вращается слишком быстро | Проверьте дымоход на исправность:
|
4С (1С) | Активировалась защита от перегрева теплообменника | |
4U | Возможно, произошло короткое замыкание термодатчика на подаче | Проверка контактов, замена детали
|
4Y | Обрыв датчика температуры | |
6А | Отсутствует пламя | Откройте полностью газовый вентиль. … Возможно, нет тяги — следует проверить проходимость дымохода. Проверьте реле потока, замените его при необходимости. Зачистите контакты датчиков и подсоедините проводку снова. Очистите горелочные жиклеры. Замените неисправные элементы |
6С | Ложный сигнал о наличии пламени в горелке | Проверьте следующие узлы:
|
6L (def) | Горелка работает, но сигнал от ионизатора отсутствует | Смените настройки и перезапустите горелку |
7L
| Ошибка временного контроля при первой задержке или втором запуске | Проверьте проводку, которая ведет к управляющему модулю. Замените регулятор BC20 |
9L (d7) | Появились проблемы с газовой арматурой | Проверьте газовую арматуру и ее проводку |
9P | Отсутствует связь с идентификационным модулем агрегата | Установите модуль в правильное положение |
9C | Регулятор DIP неверно настроен | Проведите перенастройку |
EL | Модули управления сломаны | Замените поврежденные элементы |
8Y | Сработало температурное реле или оно сломалось. Отсутствует перемычка между клеммами реле | Регулируйте реле. Установите перемычку. Проверьте проводку конденсатора и его работоспособность |
fd | Активация кнопки более 30 сек. | Еще раз нажмите эту кнопку и держите меньше чем полминуты |
Какие еще проблемы могут появиться в котлах Будерус?
Помимо внутренних ошибок, о которых сообщает система в виде кодов, могут появиться и другие неполадки. Рассмотрим самые распространенные.
Не включается горелка
Причины ситуации, при которых не включается горелка газового котла будерус, могут быть разные:
- аварийный выключатель отопительной системы выключен;
- пусковой выключатель системы управления выключен;
- неисправности защитных автоматов;
- сломан регулятор температуры воды в котле;
- неисправность ограничителя температуры;
- сработал контроль дымовых газов: AW 10 – деблокировка контроля дымовых газов, AW 50 – следует подождать 15 мин.
Исправляют проблему в зависимости от причины:
- включают аварийный выключатель;
- включают пусковой включатель;
- проверяют работоспособность защитных автоматов, регулятора температуры, при необходимости меняют их на новые.
Агрегат должен включиться автоматически, если поступил запрос на обогрев. Необходимо проверить работоспособность системы контроля дыма – если она неисправна, нужно ее заменить.
Горелка зажигается, но быстро перемыкается на ошибку. Отсутствует искра при розжиге.
Следует проверить, есть ли звук при образовании искры:
- если нет, нужно поменять запальный трансформатор;
- если есть, следует поменять электрод или горелку.
Горелка стартует и переходит на неисправность
Следует проверить, открыты ли газовые запорные краны. Если нет – откройте все вентили. Нет ли воздуха в газоводе? Если он есть — выпустите его.
Горелка стартует и переключается на ошибку. Отсутствует ионизационный ток
Такая неполадка обычно происходит по следующим причинам:
- перепутаны подключения N и L;
- слабый контакт ионизационного потока;
- замыкание на массу на ионизационном электроде;
- дефект автомата горелки.
В первом случае правильно переподключите N и L. Во всех остальных вариантах – замените сломанный элемент.
Горелка зажигается и переключается на ошибку. Ток менее 1,5 мA
Данная неисправность происходит при засорении ионизационного электрода. Чтобы устранить проблему, следует зачистить данный элемент. Если это не помогло, замените горелку.
Слышны звуки кипения в котле
Причиной проблемы обычно становятся отложения накипи или малое количество теплоносителя в системе. В первом случае необходимо почистить теплообменник от засора, а во втором – устранить причину утечки жидкости.
oteple.com
Коды ошибок котлов Buderus
__________________________________________________________________________
Коды ошибок котлов Buderus
0P – Дифференциальное реле давления в
нерабочем положении не размыкается.
2E – Недостаточное давление наполнения отопительной системы.
2P – Слишком большая разность температур.
3A – Во время работы прибора произошло размыкание дифференциального реле давления.
3C – Дифференциальное реле давления не замыкается.
4C – Сработал ограничитель котловой воды.
4Y – Датчик температуры котловой воды не работает.
5H – Связь EMS прервана.
6A – Пламя не обнаружено.
6C – После отключения подачи газа обнаружено пламя.
8Y – На ST8 не обнаружена перемычка 161
9C – Кодирующий штекер не обнаружен.
CL – Датчик температуры горячей воды неисправен. (Buderus Logamax U052-24/28K). Датчик температуры горячей воды неправильно установлен. (Buderus Logamax U052-24/28K)
CP – Датчик бойлера не обнаружен.
EC – Внутренняя неисправность.
EL – Неверное опорное напряжение.
EP – Кнопка сброса сообщений о неисправности удерживалась нажатой слишком долго (более 30 сек.). Датчик наружной температуры не обнаружен.
A 208 – Котёл Будерус находится в режиме «трубочист». Через 15 минут режим «трубочист» автоматически деактивируется.
H 200 – Котёл находится в режиме отопления.
H 201 – Котёл в режиме ГВС
0А 202 – Активна тактовая блокировка: ещё не истекло время задержки между выключением и включением горелки (сервисная функция 2.3b).
0А 305 – Продолжительность поддержки в горячем состоянии для Будерус GB072-24K: временной интервал поддержки воды в горячем состоянии ещё не исчерпан (сервисная функция 2.3F).
0C 283 – Включается горелка.
0E 265 – Теплопотребность меньше минимальной теплопроизводительности котла. Котёл работает в режиме включения-выключения.
0H 203 – Котёл Buderus находится в состоянии готовности, нет потребности в тепле.
0L 284 – Газовая арматура открывается, первое время задержки.
0U 270 – Котёл запускается.
0Y 204 – Фактическая температура подающей линии выше заданной. Котёл выключается.
2E 357 – Активна функция удаления воздуха.
2H 358 – Активна защита насоса отопительного контура и трёхходового клапана от заклинивания
2P 342 – Ограничение градиентов: слишком быстрый рост температуры в режиме горячего водоснабжения.
5H 268 – Тест котла Buderus системой управления.
0Y 276 – Температура на датчике подающей линии > 95 °C.
0Y 359 – Высокая температура на датчике температуры горячей воды
2P 341 – Ограничение градиентов: слишком быстрый рост температуры в режиме отопления.
3А 264 – Не работает вентилятор
3F 273 – Горелка и вентилятор работали 24 часа без перерыва и выключаются на короткое время в целях безопасности.
4C 224 – Сработал ограничитель температуры котловой воды или ограничитель температуры дымовых газов.
4U 350 – Неисправен датчик температуры подающей линии (короткое замыкание).
4Y 351 – Неисправен датчик температуры подающей линии (обрыв).
6А 227 – Пламя не обнаружено.
6L 229 – Нет сигнала ионизации во время работы горелки.
8Y 232 – Сработало реле контроля температуры AT90.
8Y 232 – Неисправно реле контроля температуры AT90
8Y 232 – Отсутствует перемычка между клеммами отдельного реле контроля температуры AT90.
8Y 232 – Реле контроля температуры заблокировано. Не работает конденсатный насос.
EL 290 – Неисправен главный регулятор BC20.
Запирающие неисправности
3C 217 – Не работает вентилятор.
3L 214 – Вентилятор выключился в течение времени задержки.
3P 216 – Вентилятор работает слишком медленно.
3Y 215 – Вентилятор работает слишком быстро.
4C 224 – Сработал ограничитель температуры котловой воды или ограничитель температуры дымовых газов.
4U 222 – Неисправен датчик температуры подающей линии (короткое замыкание).
4Y 223 – Неисправен датчик температуры подающей линии (обрыв).
6А 227 – Пламя не обнаружено.
6C 228 – Хотя котел Будерус отключён, определяется пламя.
6C 306 – После отключения подачи газа обнаружено пламя.
7L 261 – Ошибка времени при первом времени задержки.
7L 280 – Ошибка времени при попытке повторного пуска.
9L 234 – Неисправна катушка или соединительный провод газовой арматуры.
9L 238 – Неисправна газовая арматура.
9P 239 – KIM не распознан.
EL 259 – Неисправен KIM или главный регулятор BC20.
0У 276 – Датчик температуры подающей линии зафиксировал фактическую температуру подающей линии выше 95 °C.
0У 277 – Защитный датчик температуры зафиксировал температуру подающей линии выше 95 °C.
0У 285 – Датчик температуры обратной линии зафиксировал температуру обратной линии выше 95 °C.
1L 211 – Отсутствует соединение между контактами 78 и 50 монтажной стойки UBA 3.
2E 207 – Слишком низкое давление установки (0,2 бар).
2F 260 – Датчик температуры подающей линии после включения горелки не зафиксировал повышения температуры котловой воды.
2F 271 – Слишком большая разница в измерении температуры котловой воды, измеренной датчиком температуры подающей линии и защитным датчиком температуры.
2P 212 – Датчик температуры подающей линии зафиксировал повышение температуры котловой воды свыше 5 °C/сек
2U 213 – Разница температур, измеренная датчиком температуры подающей линии и датчиком температуры обратной линии, составляет более 50 °C.
2Y 281 – Насос стоит или работает без воды.
2Y 282 – От насоса не поступает обратной информации.
2R 264 – Тахосигнал вентилятора пропал во время рабочей фазы.
3C 217 – Нет поступления воздуха в течение определенного времени.
3F 273 – Котел Будерус отключился на несколько секунд, так как перед этим он непрерывно работал в течение 24 часов. Это контроль безопасности.
3L 214 – Тахосигнал вентилятора во время подготовительной или рабочей фазы отсутствует.
3P 216 – Вентилятор работает слишком медленно.
3Y 215 – Вентилятор работает слишком быстро.
4A 218 – Датчик температуры подающей линии измерил температуру подающей линии свыше 105 °C.
4С 224 – Отсутствует перемычка между контактами 22 и 24 монтажной стойки UBA 3.
4С 279 – Ошибка тестирования датчика.
4F 219 – Защитный датчик температуры зафиксировал температуру подающей линии 105 °C.
4L 220 – Короткое замыкание в цепи защитного датчика температуры подающей линии или он зафиксировал температуру выше 130 °C.
4P 221 – Обрыв в цепи защитного датчика температуры подающей линии.
4U 222 – Короткое замыкание в цепи защитного датчика температуры подающей линии.
4Y 223 – Обрыв в цепи защитного датчика температуры подающей линии.
6A 227 – Недостаточный ток ионизации во время розжига.
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________ _________________________________________________________________________________________________________________________________________________________
_______________________________________________________________________________
__________________________________________________________________________
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВПротерм Пантера
Протерм Скат
Протерм Медведь
Протерм Гепард
Эван
Аристон Эгис
Теплодар Купер
Атем Житомир
Нева Люкс
Ардерия
Нова
Термона
Иммергаз
Электролюкс
Конорд
Лемакс
Галан
Мора
Атон
_______________________________________________________________________________
Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции_______________________________________________________________________________
Монтаж и эксплуатация газовых котлов Бош 6000
Управление и обслуживание котлами Vaillant Turbotec / Atmotec
Обзор газовых котлов Житомир-3 Атем
Монтаж системы отопления частного дома
Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей
Рекомендации по монтажу настенных газовых котлов Навьен
Обзор твердотопливного котла Купер ОК-15 Теплодар
Неисправности и ошибки котлов Ферроли
Сборочные элементы, монтаж и подключение электрокотла Скат Protherm
Обзор отопительных котлов Дон КСТ-16
Ремонт и сервис котлов Вайлант – ответы экспертов
Обзор газового котла КСГ Очаг
Обзор отопительного котла Купер ОК-20 Теплодар
Комплектация и компоненты электрического котла Протерм Скат
Подключение и ввод в работу котла Будерус Логомакс U072
Ответы специалистов по неисправностям котлов Китурами
Советы мастеров по обслуживанию котлов Навьен
Обслуживание компонентов газового котла Navien Deluxe
Подключение котла Аристон Egis Plus 24 ff к рабочим системам
stzm.ru
Ошибки котлов Buderus Logamax U072
В данной статье подробно рассмотрим ошибки, их возможные причины и способы устранения котельного оборудования Logamax U072.
2Е — недостаточное давление наполнения отопительной системы, требуется долить воду.
3А — низкая частота вращения вентилятора. Следует проверить сетевое напряжение, систему отвода дымовых газов.
3С — не замыкается дифференциальное реле давления. В первую очередь проверьте вентилятор и его провод со штекером, а также дифференциальное реле давления и трубы отвода дымовых газов.
3Y – при отключении вентилятора не открывается дифференциальное реле давления. Проверить последнее на работоспособность.
4С — сработал ограничитель температуры теплообменника. В этом случае следует в первую очередь проверить наличие повреждений ограничителя температуры теплообменника и его соединительного провода. Проверить рабочие давление в отопительной системе, а также ограничитель температуры, насос, предохранитель, водяной контур теплообменника.
4Y – поломка датчика температуры подающей линии. В этом случае следует проверить датчик температуры и его провода на наличие повреждений или короткого замыкания, и при необходимости заменить его.
6А — нет пламени. Проверьте подсоединен ли защитный провод, открыт ли газовый клапан. Проверьте подаваемое давление. Посмотрите подключен ли прибор к электросети. Осмотрите систему отвода дымовых газов, при необходимости почистите или отремонтируйте ее. Очистите теплообменник. Осмотрите газовую арматуру, при необходимости замените ее.
6С — обнаружено пламя после отключения подачи газа. При возникновении данной ошибки проверьте газовую арматуру, электроды и провода, систему отвода дымовых газов при необходимости замените их.
С7 — неисправность вентилятора. Проверьте вентилятор и штекер, при необходимости замените его.
CL – поломка датчика температуры горячей воды. Осмотреть датчик на предмет наличия повреждений или короткого замыкания, при необходимости заменить неисправный прибор.
СР — не распознается температурный датчик бойлера. Проверить датчик бойлера и соединительный провод.
D7 – неисправна газовая арматура. В этом случае проверьте соединительный провод и газовую арматуру.
FD – слишком долго была зажата кнопка (более 30 секунд). Нажмите на кнопку еще раз (не менее 30 секунд).
Р — не определен тип котла. Установите тип котла.
buderus-nn.ru
Устранение неисправностей котлов Buderus
______________________________________________________________________________________________
______________________________________________________________________________________________
Смонтирован и установлен газовый котел Buderus
Logamax U052. Подогрев горячей воды сделан через модуль MM10 и бойлер
косвенного нагрева. Температурой управляет комнатный RC35. Приобрел для
удобства модуль управления KM200 – и не знаю как его подключать.
Свободного EMS разъема нет, к RC35 (вторая пара)
не подсоединяется. Так и не понял, как в EMS шине абоненты подключаются
– если токовая петля – то надо все последовательно делать, если адресная
– то параллельно. Посмотрел на внутренности MM10 и увидел, что там шина
логическая, а каждый абонент физически должен быть развязан и втыкаться
в отдельное гнездо маршрутизатора.
Провели монтаж запустили котельную с котлом Будерус и автоматикой
logamatic 2107. К автоматике подключен насос котлового контура, насос
бойлера (через стрелку), датчик улицы, датчик бойлера. Так же в
котельной есть контура потребителей, не привязанные к автоматике котла
(теплотрасса дом, теплотрасса баня с смесителем по фиксированной
температуре). Вопрос состоит в том, как выставить фиксированную
температуру подачу на котле? В
автоматическом режиме котловая температура работает по кривой (пробовал
в погоде сделать зиму, не помогло). Перевожу в ручной режим, запускается
так же насос загрузки бойлера. Не получается выставить фиксированную
температуру. Пробовал датчик улицы отключить, но тогда ошибка висит на
дисплее.
Система управления (да и вся обвязка котельной, похоже) явно подобрана
не верно. Начинать надо с проекта и корректного подбора оборудования.
Если нужна фиксированная температура и автономные контура, о которых
Logamatic знать не знает – берите систему управления 2109 и грейте, как
АОГВ.
В 2107 жесткий приоритет бойлера, следовательно, при запросе ГВС насос
“котловой” выключится, т. к. и нет там котлового насоса, это насос
прямого
контура отопления.
В эксплуатации настенный котел U072: 2 таких котла как могут быть
включены? Чтобы они друг друга знали или управлялись отдельным
устройством? Вот есть
Zont OpenTherm –
таких нужно 2 шт. и один H-1/2 или какой-то еще? Вообще, в принципе,
включение 2 шт. только через гидрострелку, соотв. нужны еще насосы, или
можно
включить так, чтобы использовать встроенные? Если 2 этажа с периметром
70 метров или 3 этажа с 70 м каждый для 35кВт котлов?
Да котлы можно смонтировать в каскад, от 2 и до 5 на данный момент с помощью контроллеров Honeywell Smile. В каскаде будет контроллер, который знает о котлах, их количестве, а также количестве и назначении контуров отопления (СО, ТП, вентиляция, бассейн, снеготаяние и т. д.). Zont h2/2 не умеет управлять каскадом, к сожалению. Для этого можно будет использовать, очевидно, L1000, но я пока не подсоединял. Естественно при использовании гидрострелки потребуются насосы потребителей, контуров отопления.
Как лучше сделать – бойлер до стрелки или после на общий коллектор?
И тот и другой вариант имеют право на жизнь. Перед стрелкой – приоритет ГВС, подключение или через 3-х ходовой (настенники обычно) или через насос загрузки бойлера. Мощность котла – мощность на ГВС и контуров не суммируются. После стрелки – приоритет на выбор. Без приоритета – котел должен быть по мощности ГВС+контура отопления, а контура с подмесом, иначе в них при нагреве ГВС пойдет теплоноситель 80 град.
А котлы U072, когда не работают, насос все равно включенным держат? И как узнать, когда включаться?
По температуре теплоносителя. Остыл теплообменник (он сам не большой, инерционность маленькая), происходит включение насоса и горелки.
Провели запуск в эксплуатацию газового котла Будерус Логомакс u072
(одноконтурный) и косвенный бойлер Дражице. Подключены между собой
датчиком. Подключили,
задали температуру ГВС 50 градусов, но котел грел воду до упора, не
останавливаясь. В результате греть воду в бойлере вообще перестал, как
будто
его не видит. На отопление при этом котел продолжал работать исправно.
Вызвали специалиста, оказалось, что датчик температуры в бойлер был не
до
конца вставлен, поэтому температура определялась криво. На вопрос,
почему котел в принципе перестал греть воду, спец ответил, что скорее
всего был
сбой из-за того, что котел грел воду без остановки или из-за скачка
напряжения (стабилизатора не было на тот момент). Котел вернули к
заводским
настройкам и все снова заработало. Выключили, пока не был куплен
стабилизатор. Подключили стабилизатор, фазы соблюдены – проработал два
дня и
снова перестал видеть бойлер, отопление продолжает работать, никаких
ошибок на дисплее нет. Сегодня перезапустил котел снова, выставил ГВС 50
градусов – котел нагрел бойлер и переключился на отопление, все как
надо. Ради интереса проверил температуру ГВС (двумя разными
термометрами) –
70 градусов, при заданной 50. Подозреваю, что через пару дней снова
перестанет греть бойлер) В чем может быть проблема? Возможно ли это
из-за
того, что датчик к бойлеру подключен снизу, а разбор воды из бойлера
идет сверху (соответственно температура вверху и внизу бойлера разная),
и из-за
этого котел неверно определяет, когда ему остановится и топит до 70-ти?
Но из-за чего тогда котел перестает видеть бойлер через пару дней? Пока
понизил температуру на котле до 42.
Есть соображение: попробуйте поменять датчик температуры. Например, у
него может быть обрыв, который проявляется при нагреве. Если датчика на
замену нет, можно подключить вместо него переменный резистор на 10КОм.
Какие настройки проверить и провести регулировку:
1.2F – 00
1.3B – как можно меньше – 1
1.3C – как можно меньше – 1
1.5B – 3-5
2.1A – 95, см. стр. 22 инструкции по монтажу и сервису
2.1B – 95, см. стр 22 инструкции по монтажу и сервису
2.2C – 80
2.9A – 00
Помимо этого всего – датчик бойлера должен стоять в верхней части
бойлера, непосредственно на металлическом корпусе бойлера, не на
теплоизоляции, не на внешней облицовке бойлера. Если нет постоянной
рециркуляции ГВС, то не на выходе горячей воды из бойлера. Данный датчик
должен плотно прилегать к сопрягаемой (измеряемой) поверхности и быть
теплоизолирован от наружного воздуха. Помимо настроек на дисплее котла
необходимо проверить и по надобности подкорректировать настройки
максимального и минимального давления газа. После газового модулятора.
Дом каркасный 92 кв. м., установили и подключили настенный котел Buderus
Logamax u072-24k, запустили только отопление, без ГВС, т. к. воды еще
нет в доме. Сейчас на
улице еще не
холодно +5 +10, включили котел, поставили температуру подающей воды +45,
так вот он её быстро нагревает до 50 гр, при этом работает насос вода
остывает до +40, и потом снова включается горелка, на мой взгляд, часто
раз 5-6 в час, дома жара, конечно же. Сервисники, которые делали
первичный
пуск и наладку ничего конкретно не сказали. Помогите разобраться:
1. Какую все-таки выставлять оптимальную температура воды в котле на
дисплее котла?
2. Что мне еще необходимо установить, термоголовки на радиаторы, и
комнатный термостат. В магазине говорят, что не обязательно оригинальный
Будерус, можно любой аналог?
3. Сколько поставить максимальную тепловую мощность и минимальную
соответственно? (потому что оставили мне 100 % в меню 2.1а)
4. Сколько должен быть выбег насоса?
5. Какая ступень вентилятора? у меня коаксиал сразу в бок в стену не
наращённый.
5-6 раз в час это нормальный показатель, а вот от жары надо избавляться.
1. Сложный вопрос. Эта температура будет зависеть от уличной и
теплопотерь соответственно.
2. Комнатный терморегулятор и желательно с протоколом ОpenТherm. И про
вопрос 1 можно будет забыть – Опен Терм будет диктовать котлу
температуру
теплоносителя. Головки на радиаторы желательно, кроме помещения, где
будет стоять терморегулятор. Можно и не оригинальный и даже не
ОpenТherm, но тогда
будьте готовы, что температура в помещении может плавать в диапазоне до
+-1 градус= итого почти 2 – не очень комфортно.
3. Максимальную на отопление – чуть больше минимума. Хотя если каркасник
по уму, возможно и минимума хватит. Минималка – самый минимум.
4. Выбег насоса – настраиваемый параметр. По обстоятельствам в
зависимости от системы отопления и типа регулятора.
5. Ступень 1 или 2.
1. 40-45 температура подачи отопления это нормальная температура?
2. Мощности котла для моего дома, судя по подсчетам, достаточно 40 %.
Если его в меню задушить до 40%, ему от этого плохо не будет? (быстрый
износ
и т. п.).
3. И так и не понял что такое выбег насоса? (В меню стоит 3 минуты, хотя
после выключения горелки, проходит 3 и более минуты в котле что-то
продолжает шуметь, хотя может это и не насос)?
4. В меню где выставляется максимальная мощность котла стояло 200% хотя
в паспорте сказано только про 100%? Что это, как понимать?
1. У меня на тестовом до 30 опускается.
2. Абсолютно штатный режим. За счет меньшего тактования, износ будет
даже меньше.
3. Выбег насоса – это когда горелка уже погасла, а насос, работая,
снимает излишнее тепло с теплообменника в систему отопления. Почему не
выключается надо разбираться.
4. Скажем так – особенность последней прошивки ( %% ровно в 2 больше чем
надо, т. е. 200%-100%, 80%-40%).
Газифицирую дом, остановил выбор на котле Будерус Логомакс U072-24, т.
к. бойлер Galmet на 120л остается от твердотопливной системы. Прочитал
про OpenTherm Simple
MMI 7 Days для этого котла, но так и не понял: он управляет мощностью
горелки, или просто включает/выключает котел по датчику температуры и
программам?
В протокол Open Therm, как я понял, заложена возможность управления
подачей газа на горелку котла, при условии наличия соответственной
аппаратной
части, но относится ли это к связке U072 + Simple MMI 7 Days?
Он управляет мощностью горелки и включает и выключает котел, поддерживая заданную температуру по временным программам. ОТ командует котлу температуру теплоносителя. Котел, в свою очередь, стремясь ее поддержать, модулирует горелку, меняя мощность.
Прошу помочь разобраться с датчиком уличной температуры. Датчик – FA арт. 05991374. У меня установлен котёл Logamax U072 с термостатом CR12004. Датчик подключен к разъёму 17/EXT, но при этом на CR12004 стоят прочерки. Получается, что котёл не видит датчика? Сам датчик проверен тестером на изменение сопротивления при нагреве/охлаждении.
Вариантов немного или нет контакта или тем-ра отображается только в режиме погодной коррекции. Проверяем – крутилку на 10 секунд нажали – ищем функцию “CH Function” – меняем значение на 2. Выходим, проверяем, видит ли датчик.
В инструкции написано о регулировке скорости циркуляционного насоса три ступени, и внизу ссылочка что функция не актуальна при наличии электронного самонастраивающегося насоса. Так какой же все-таки насос у нас или у меня в котле? как узнать? Котел Buderus Logamax U072-24k, прошивка FW 263-05.
Да подключены 2 датчика, NTC и цифровой, но они в работе не задейтвованы, только как термометр. В случае с котлом верхнем в списке режим работы котла не совсем для конечного пользователя, т. к. это офис, то в нерабочее время температура снижена до 15 градусов. Можно и холоднее, но пожелание клиента для оргтехники. Учет по уличной не требуется, котел с утра достаточно быстро разгоняется и потом поддерживает комнатную, снижая температуру теплоносителя. На ранних прошивках Zont в режиме ПЗА кажется не учитывал гистерезис (заданную и измеренную), а просто работал по отопительной кривой и зимой с утра долго выходил на режим. Потестировав, остановились на режим поддержания комнатной. Мне кажется, для 90% случаев самое то. Изменился ли алгоритм ПЗА в Zont не знаю, тепло было да и газ баллонный, похолодает, может потестируем.
Должен ли циркуляционный насос вообще выключаться по истечении выбега в 3 минуты. У меня стоит 3 минуты и все-равно в котле что то продолжает крутиться? Не пойму, похоже что насос. Вдруг это не оптимальная скорость? Вот я и спрашиваю – как выбирается? По каким критериям. Ведь для чего-то поставили трех скоростной насос?
Если по истечении 3 минутной паузы температура в котле упадет на 5К, то начнется следующий цикл отопления, прежде всего стартанет насос. Горелка выключилась, насос продолжает работать 3 минуты-проверка условия – истечение времени задержки? падение температуры в котле на 5К? – Условие выполнено?- Старт насоса – старт вентилятора – старт горелки. Все очень просто – ставите на максимум и слушаете, если вода в трубах и батареях шумит так, что спать мешает – уменьшает, хотя шуметь может не только из-за избыточной мощности насоса. Другой критерий – разница температур между подачей и обраткой, при избытке мощности разница мала, стремиться надо к разнице примерно 10 град, хотя и здесь не все так просто, но, в первом приближении, как то так.
Неисправность котла Будерус – перестал отключаться, работает и на ГВС и
на отопление. Но оказалось, что проблема осталась все-таки в следующем:
Температура подающей линии в котле установлена на 70 градусов, ГВС на
42. Но, при этом в бойлере, по факту ровно 70 (замерил термометром для
воды), а датчик температуры в сервисном меню говорит, что в бойлере 34).
Я так понимаю, что котел греет бойлер именно до 70, так как это
указанная
температура подающей линии. Но раз он видит датчик через меню, то почему
он не греет по нему и почему этот датчик показывает, что температура в
бойлере фактически в два раза ниже. В чем может быть проблема?
Некорректно установлен датчик бойлера. По Вашим словам он вставлен в гильзу снизу бойлера, которая имеет длину около 20 см, в большинстве случаев это далеко не самая горячая часть бойлера. В качестве эксперимента могу посоветовать следующее: вытащить датчик из бойлера и подать на него обычным феном, желательно расположив рядом с датчиком термометр и сравнить показания термометра и показаний на дисплее котла.
В эксплуатации газовый котел Buderus Logamax U072-35 с модулируемой горелкой. Если мне не нужно нагревать радиаторы до 60-70С, а греть их до 40С, выставив целевую температуру на котле или с помощью Zont’a (панельные радиаторы “с запасом”), насколько это вредно для котла? (нагар/прогар/прочее). Или нужно смесительный узел ставить? (хотя, тогда мне не понятно, как будет работать Zont.)
На котле выставляете максимальную температуру теплоносителя 80-82 град., Зонт самостоятельно рассчитает необходимую температуру теплоносителя и скомандует ее котлу.
Сейчас изучаю подключение разных комнатных термостатов, обычных с
крутилкой, цифровых электронных, в том числе Opentherm от будерус, zont
h2, и прочее. Так смотрю, что они все подключаются к Будерус Логомакс
u072-24k к разъему 16 (поз. 16 в заводской инструкции, подключение Опен
Терм или
регулятора
ON/OFF). Получается, что регулировка температуры происходит одинаково,
что через обычный комнатный термостат, что через ОТ, и прочие всякие эл.
регуляторы цифровые приборы, просто через вкл/выкл контактов в этом
регуляторе. Просто цифровые, в том числе опен терм, более точно измеряют
температуру, и за счет этого не так чувствуется перепады? Скажите это
так? Просто я не совсем понимаю как ОТ или тот же Zont h2 может через
сухие
контакты регулировать задавать температуру теплоносителя и прочее?
При включении котел определяет, какой регулятор подключен – ОТ или вкл/выкл. Если ОТ, то идет обмен информацией по цифровой шине со всеми вытекающими.
Провели установку и монтаж котла Logamax u072-24k. Подскажите, правильно я понял, что к котлу можно подключить любой релейный термостат, у которого при заданной температуре контакты реле замкнуты, а при меньшей – разомкнуты?
Замкнуто – греет, разомкнуто – не греет.
Заказал RC200. Возникло 2 вопроса.
1. Правда что RC200 регулирует мощность котла? Принцип работы это такой
же вкл/выкл?
2. Где лучше крепить датчик?
1. Точнее управляет модуляцией, контролируя температуру воздуха.
Естественно при достижении заданных условий горелка будет отключена, но
режим работы отличается от режима работы с термостатом
2. Требования к месту установки описаны в инструкции к регулятору.
Приоритетное помещение, или самое холодное – на остальных регулировка
термоголовками.
При подключении обычного термостата на котле задается определенная
температура подачи вручную пользователем, чаще всего максимум, котел
стартует при замыкании контактов термостата и работает до тех пор, пока
не будет достигнута установленная температура теплоносителя на полной
мощности. Модуляция начинается только при условии, что температура
достигнута и продолжает нарастать. При этом не факт что воздух уже
прогрелся,
котел остановится. При управлении по регулятору между ним и платой
управления котла идет обмен данными, в результате чего рассчитывается
необходимая температура подачи и уровень мощности горелки.
Как экономичнее работает настенный котел Buderus Logamax U072-24k? Площадь дома около 100 кв. м. Как лучше его настроить, когда стояла мощность на МАХ то он очень быстро нагревал теплоноситель и соответственно также быстро уходил газ, а если ограничить мощность по площади дома, то он греет его дольше но счетчик крутится медленнее, так вот как лучше для котла и чтоб газа меньше потреблял?
По большому счёту без разницы – нагреете Вы сильным пламенем быстро или слабым медленно, теплотворная способность газа от этого не изменится, равно, как и теплопотери Вашего дома.
Молния попала в дом и сгорела плата управления на котле U052-28K. Купил новую плату и поставил ее, после этого выпала ошибка “СР”- не видит датчик бойлера, а у меня нет бойлера только датчик NTC накладной подающей линии. Подскажите что делать?
Проверить значение параметра 4. Е – возможно вместо 1 сейчас стоит 2.
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
kotly-gaz.ru
Ошибки газового настенного котла Buderus Logmax U042K-24
Дата публикации 30.10.2014

В данной статье рассмотрим, какие неисправности могут возникнут во время эксплуатации газового настенного отопительного котла Buderus Logmax U042K-24, а также их возможные причины и способы устранения.
Ошибки идентифицируются по тому, как мигает индикация температуры на приборе.
1. Активен первый индикатор. Сработал ограничитель температуры теплообменника (4С). Проверьте давление в системе, датчики температуры, работу насосов и предохранитель на электронной плате, удалите воздух из прибора.
2. Активен второй индикатор. Пламя не обнаружено (6А). Газовый кран открыт? Проверьте давление в газовой сети, сетевое подключение, запальный электрод с кабелем и ионизационный электрод с кабелем.
3. Активен третий индикатор. Во время работы котла произошло размыкание дифференциального реле давления (3А). В этом случае, следует проверить дифференциальное реле давления, электропроводку и соединительные шланги. Кроме того, проверьте вентилятор и электропроводку. Проверьте отвод дымовых газов.
4. Активен четвертый индикатор. Дифференциальное реле давления срабатывает в момент розжига (3С). В этом случае, следует проверить дифференциальное реле давления, электропроводку и соединительные шланги. Кроме того, проверьте вентилятор и электропроводку. Проверьте отвод дымовых газов.
5. Активный первый и второй индикаторы. Вышел из строя датчик температуры в подающей линии. (4Y). Проверьте датчик температуры и соединительный кабель.
6. Активны второй и третий индикаторы. Неправильная настройка переключателей DIP (9C). Выполните корректно настройку переключателей DIP.
7. Активны третий и четвертый индикаторы. Сломался датчик температуры горячей воды (CL). Проверьте наличие повреждений или короткого замыкания температурного датчика и соединительного провода, замените при необходимости.
8. Активны первый, второй и третий индикаторы. Слишком быстрое повышение температуры подающей линии (контроль перепада). Режим нагрева прекращается на две минуты (2Е). Проверьте давление в системе, при необходимости долить воду. Насос заблокирован? Устраните блокировку насоса.
Подробнее ознакомиться с технической литературой можно здесь.
Ассортимент котельного оборудования Buderus Logmax представлен здесь.
Please enable JavaScript to view the comments powered by Disqus. comments powered byheatnet.ru
