СНиП 2.02.03-85. Сваи буронабивные и набивные: документы, требования

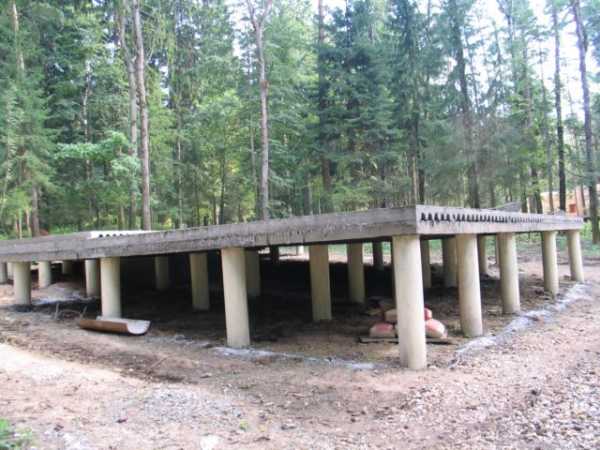

Основополагающий аспект домостроения – сооружение надежного фундамента здания. От совершенства фундамента зависит прочность объекта строительства, его ресурс эксплуатации. Этим критериям полностью соответствуют фундаменты, основой которых являются буронабивные сваи, зарекомендовавшие себя, как эффективная, долговечная и современная конструкция, применяемая при возведении различных объектов.

Изготовление буронабивных элементов осуществляется путем бурения скважины, усиления ее стальным арматурным каркасом и последующим бетонированием. Отличительной особенностью конструкции данных опор является высокая несущая способность. Она позволяет использовать в качестве основания высотных зданий, мостов и других тяжело нагруженных сооружений, ответственных конструкций.

Идея буронабивного основания очень простая: там, где невозможно с минимальными затратами докопаться до плотного грунта, можно использовать длинные столбики-стойки

Нормативные документы

К проектированию, установке этих изделий, воспринимающих всю нагрузку возводимого объекта, предъявляется комплекс серьезных требований, регламентированных нормативными документами. Отсутствует единый ГОСТ, сфера действия которого распространяется на буронабивные сваи.

Требования к ним объединены следующими строительными нормами и правилами:

  • 02.03, утвержденные в 1985 году, которые называются «Свайные фундаменты»;
  • 02.01, разработанные в 1987 году, именуемые «Земляные сооружения, основания и фундаменты»;
  • 03.01 выпуска 1984 года под названием «Железобетонные и бетонные конструкции».

Несмотря на то, что данные нормативные документы разработаны и утверждены достаточно давно, их требования актуальны в настоящее время. Каким параметрам должны соответствовать свайные фундаменты? Почему указанные нормы являются основополагающими? Рассмотрим детально, каким требованиям должны соответствовать буронабивные конструкции.

В представленном материале много полезного найдут специалисты по строительству и инженеры-проектировщики. Ведь их объединяет главная задача – обеспечение надежности постройки, соблюдение всех требований, установленных стандартами!

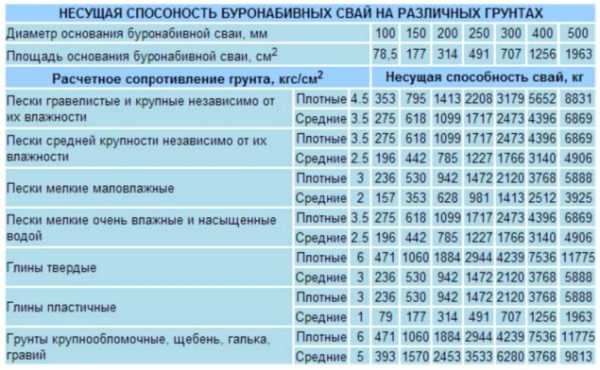

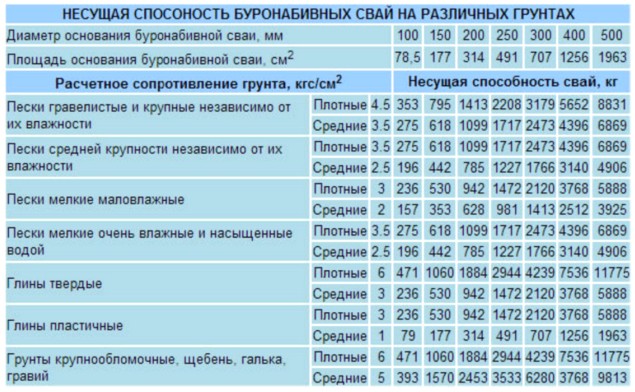

Таблица для определения несущей способности 1 м/п буронабивной сваи-стойки

Классификация свай

В соответствии со СНиП забивка свай, применяемых при строительстве, выполняется различными методами. По способу заглубления сваи делятся на следующие типы:

  • Армированные бетоном сваи забивного принципа погружения, которые вдавливаются в грунт с помощью вибрации или молотов.
  • Железобетонные опоры–оболочки, формирование которых осуществляется с выемкой грунта и заливкой полностью или частично раствором.
  • Бетонные, предусматривающие возможность армирования, набивные сваи, при обустройстве которых раствор бетона заливается в скважину, полученную путем вытеснения грунта.
  • Железобетонные, полученные методом бурения грунта, при котором в скважины помещается стальная арматура и заливается бетонная смесь.

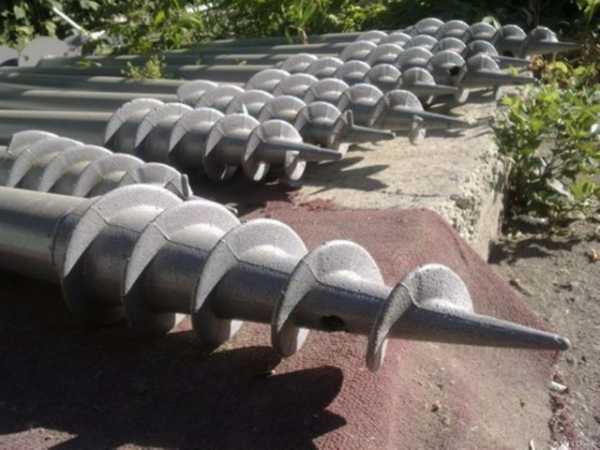

  • Сваи винтовые, представляющие собой стальную трубу с винтовой частью, погружение которой осуществляется путем завинчивания.

Рассмотрим детальнее буронабивные конструкции, как наиболее широко применяемые, востребованные при строительстве. По способу устройства они разделяются на буровые и набивные сваи.

Свайные фундаменты следует проектировать на основе результатов инженерно-геодезических, инженерно-геологических, инженерно-гидрометеорологических изысканий строительной площадки

Набивные опоры

Их обустройство осуществляется следующими путями:

  • методом погружения в грунт специальных труб с временно закрытым торцом, которые постепенно извлекаются по мере заливки бетонного раствора;
  • способом вибрационного уплотнения бетонного раствора, которым заполнена предварительно подготовленная скважина;
  • путем заполнения бетоном конусообразной или пирамидальной скважины, заблаговременно выштампованной в грунте.

Буровые опорные элементы

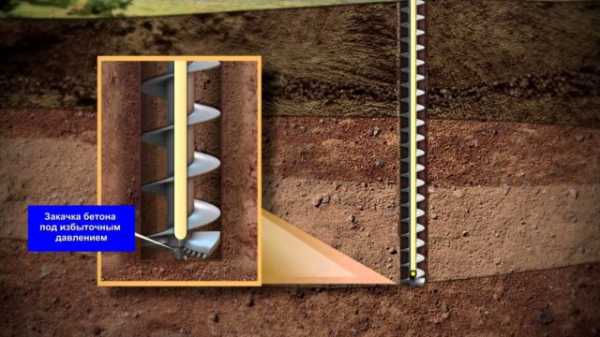

Конструкции буровых свай отличаются способом их формирования, который предусматривает:

  • Бетонирование скважин, выполненных в различных видах грунтов, расположенных как выше уровня грунтовых вод без укрепления стенок, так и ниже, с фиксацией стенок раствором глины или обсадными трубами.
  • Использование сборного вибрационного сердечника для уплотнения бетонных опор круглого сечения.
  • Уплотнение щебня, подаваемого в забой.
  • Формирования в опорной части полости, полученной методом взрыва с последующим заполнением бетонной смесью.
  • Инъекционное нагнетание цементно-песчаного состава или бетонного раствора в предварительно пробуренную полость диаметром 15–25 см.

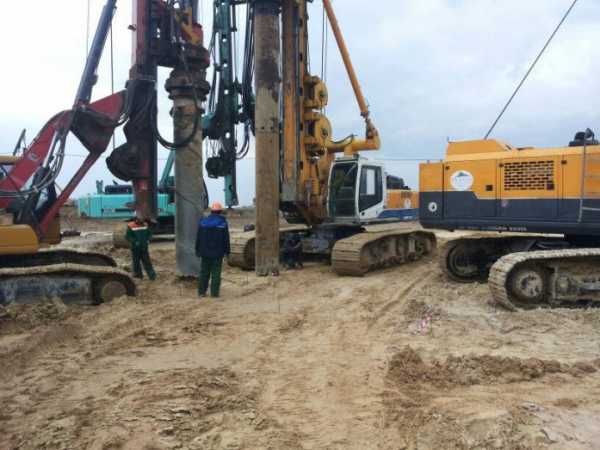

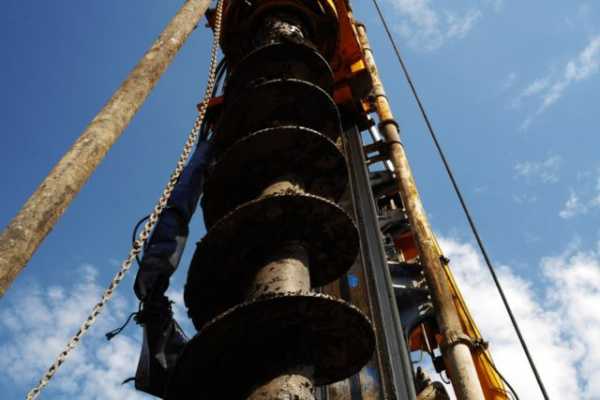

Бурение скважины под буронабивные сваи

Подготовительные мероприятия

Согласно положениям СНиП, до того, как устанавливать буронабивные сваи, следует произвести инженерные изыскания, определяющие расчетные усилия, которые будет воспринимать фундамент. Свайные фундаменты разрабатывают, основываясь на результатах следующих видов изысканий, проведенных на месте застройки:

  • геологических;
  • гидрометеорологических;
  • геодезических.

Также учитываются особенности объекта строительства, усилия, действующие на основание, особенности эксплуатации сооружения. Только после этого, согласно СНиП, определяется вид набивного фундамента, размеры опор, способ их обустройства. Ответственность за достоверность результатов изысканий несет организация-проектировщик.

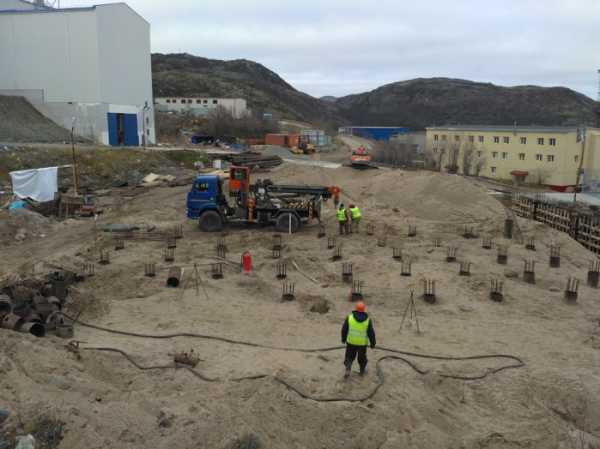

Буровым работам и набивным мероприятиям предшествует планировка зоны строительства на заданном уровне. Затем выполняется разметка, закрепление координат в условиях строительной площадки.

Места расположения буронабивных опор документируются специальным актом, содержащим информацию о привязке свай к высотным отметкам.

Точное значение несущей способности буронабивной сваи рассчитывают по формуле, учитывающей несколько параметров

Влияние климатических факторов

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 48 ( 3.86 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 588 ( 47.34 % )

Зачем выбирать что-то одно? В городе квартира, а за городом - частный дом. 573 ( 46.14 % )

Я - свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 33 ( 2.66 % )

Назад

Согласно рекомендации СНиП, забивка свай во влажных почвах осуществляется, если температура окружающей среды не холоднее -10 градусов Цельсия. При изменении температуры в меньшую сторону от указанного значения необходимо выполнить комплекс мероприятий, направленных на защиту свежего состава от замерзания, а также обеспечить возможность бесперебойной работы бурильного оборудования. Особые требования к выполнению строительных мероприятий должны указываться организацией-проектировщиком работ в специальном проекте.

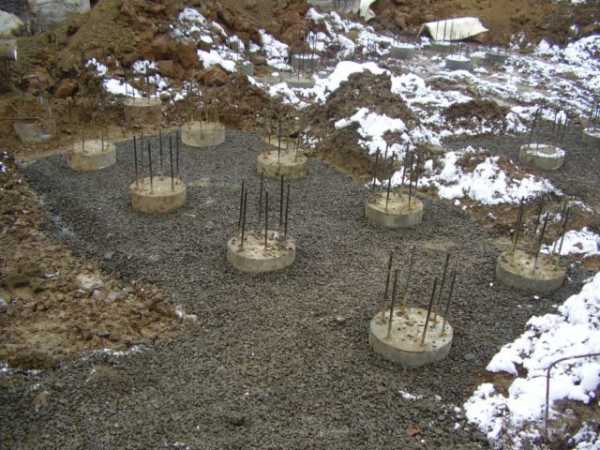

Специфика армирования

Согласно требованиям строительных норм и правил, обустраивая свайные фундаменты, необходимо обеспечить их усиление путем армирования. Для этого применяется прочная стальная арматура, объединенная единым каркасом с помощью сварки.

Пространственная конструкция состоит из прутков арматуры, с равным интервалом расположенных по периметру окружности. При диаметре стержней более 1,8 см каркас должен включать более шести продольных прутьев, расстояние между которыми не должно быть меньше 400 миллиметров. Предпочтительно применять для продольных прутков арматурную сталь АIII.

Армирование свай выполняют вертикальными стержнями периодического профиля (диаметр 12-14 мм)

Защита стального арматурного каркаса от разрушающего воздействия коррозии достигается соблюдением защитного бетонного слоя.

Обеспечение неподвижности каркаса усиления обеспечивается пластмассовыми трубками, размеры которых составляют:

  • диаметр – 9 см;
  • длина – 7 см.

Требования к зоне работ

До того, как начать буронабивные мероприятия, необходимо выполнить комплекс работ, направленный на подготовку строительной площадки:

  • Установить ограждения в зоне выполнения работ согласно строительному генеральному плану.
  • Отключить, перенести из зоны мероприятий все коммуникации, находящиеся выше и ниже нулевой отметки.
  • Освободить место работ от временных сооружений, ненужных построек.
  • Удалить и сложить в определенных местах растительную поверхность почвы.
  • В соответствии с указанными в проекте отметками следует обеспечить плоскостность основания.
  • Осуществить водоотвод или водопонижение.
  • Поверхность площадки засыпать щебеночной подушкой, поверх которой необходимо уложить плиты.
  • Площадь зоны строительства должна позволять размещение комплекта технологических устройств (буровой установки, бетонного насоса, оборудования для доставки и разгрузки бетона) и иметь удобные подъездные пути.

Расчеты конструкций свай всех видов следует производить на воздействие нагрузок, передаваемых на них от здания или сооружения

Буронабивные мероприятия производят после контроля координат подготовленной площадки и проверки расположения осей опор будущего фундамента.

Строительные нормы и правила предусматривают использование автомобильных смесителей бетона и самоходного оборудования для его транспортировки. Допускается доставка предварительно смешанных сухих компонентов в зону работ, добавление воды перед началом бетонирования.

Особенности технологии

Как, согласно ГОСТ, устроены буронабивные опоры? Какие этапы предусматривает процесс их изготовления? Обобщенно выполнение опоры предусматривает два основных этапа:

  • непосредственно бурение в грунте полости;
  • заполнение полученной скважины бетонным раствором с предварительным монтажом каркаса усиления.

Имеется особенность, предусмотренная строительными нормами. Скважина и раствор имеют ограниченный период использования. С течением времени их качество падает. Полость вместе с раствором становятся непригодными для дальнейших работ. Поэтому ГОСТ регламентирует ограниченный 8 часами период между завершением бурильных работ и бетонированием.

Все расчеты свай, свайных фундаментов и их оснований следует выполнять с использованием расчетных значений характеристик материалов и грунтов

Опорные конструкции представляют собой предварительно пробуренные, согласно проекту, скважины с установленным арматурным каркасом. До заливки бетонного раствора полость уплотняется, герметизируется раствором глины, который предотвращает обвалы грунта, а затем объем заполняется бетонным составом. Допускается использование обсадных труб или заливка бетона непосредственно в скважину.

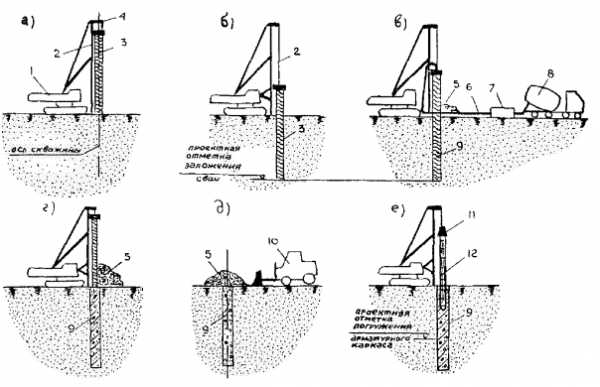

Изготовление и монтаж опор производятся по предусмотренному стандартами алгоритму:

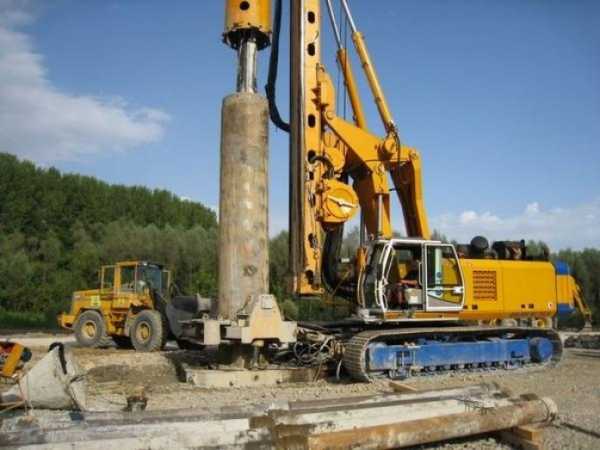

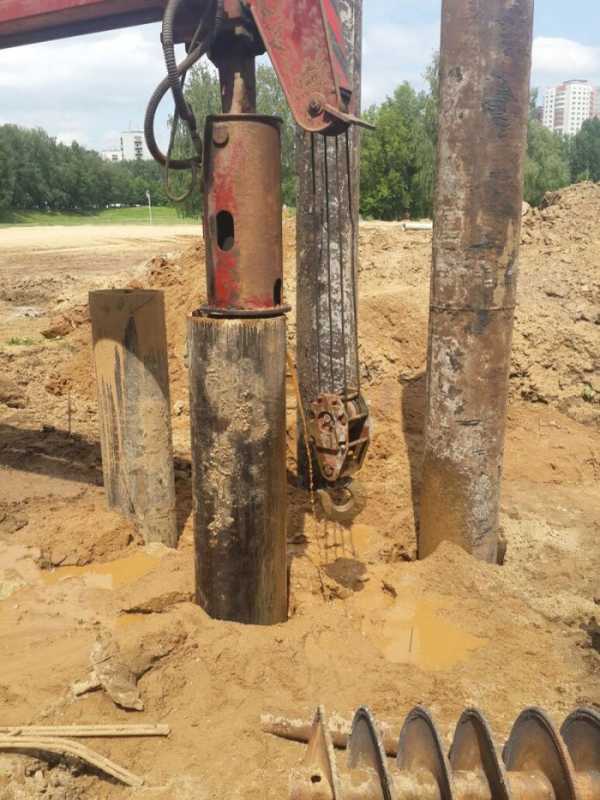

  • Вначале ударная установка или бурильная машина устанавливается на точку бурения.
  • Производятся бурильные мероприятия, формирующие скважину с определенными размерами (диаметром, глубиной). Расширение внизу основания конструкции позволяет увеличить несущую способность будущей опоры.
  • Вводится раствор глины, который гидростатически воздействует на стенки, исключает выкрашивание поверхности скважины.
  • Продукты бурения увлекаются потоком жидкости, извлекаются на нулевую отметку.
  • С использованием грузоподъемного оборудования в подготовленную скважину помещается каркас усиления, который может размещаться по всей высоте сваи или у поверхности. Всё зависит от предусмотренного проектом усилия.
  • Производится фиксация арматурного каркаса неметаллическими упорами, обеспечивающими защитный слой.

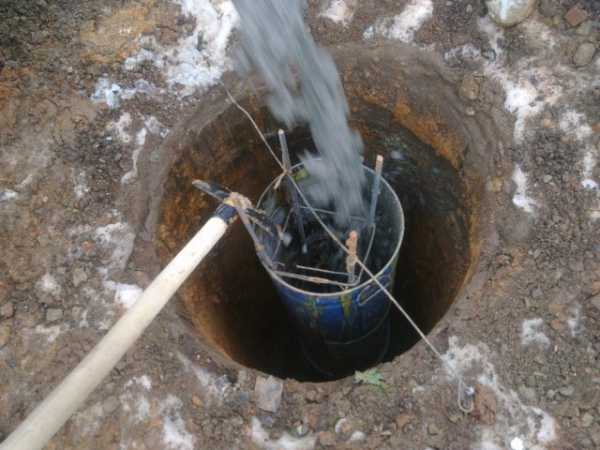

  • Полость заполняется бетонным раствором, доставленным авто-бетоносмесителем. Процесс бетонирования, согласно СНиП, не должен превышать трех часов.
  • Специальная установка извлекает обсадные элементы.
  • Бурильно-крановое оборудование перемещается в следующую точку выполнения работ согласно со схемой, приведенной в стандарте.

Контроль качества

Все материалы, поставляемые в зону работ, подлежат входному контролю. Это касается обсадных труб, арматурных каркасов усиления и другого сырья. Осуществляется визуальный контроль, а также проверяется информация, указанная в сопроводительной документации, паспортах, сертификатах. Бетонная смесь, доставляемая с предприятия-изготовителя, контролируется визуально и по документам бетонного завода.

При выполнении буронабивных мероприятий на всех стадиях осуществляется приемочный и операционный контроль. Будущие свайные фундаменты проверяются на соответствие координат разбивочных осей. После завершения бурильных мероприятий сопоставляют фактические размеры с параметрами, предусмотренными проектом.

Материал статьи охватывает общие положения строительных норм и правил, неукоснительное соблюдение которых гарантирует качественное выполнение работ. Руководствуясь СНиП, забивка свай будет выполнена на высоком техническом уровне.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

pobetony.ru

Буронабивные сваи СНиП

Устройство и проектирование буронабивных свай, как известно, должно выполняться в строгом соответствии со всеми требованиями, установленными СНиП.

В данном случае, к категории буронабивные сваи СНиПы будут относиться 2.02.03-85 под названием «Свайные фундаменты» и 3.02.01-87 под названием «Земляные сооружения, основания и фундаменты». Кроме того, во внимание при работе с буронабивными сваями СНиП берется еще один — это 2.03.01-84 «Железобетонные и бетонные конструкции».

Что собой представляют эти документы и почему необходимо ориентироваться на них? Рассмотрим подробнее в этой статье. Такая информация будет не лишней для всех, кто желает проектировать на своем участке свайный фундамент, и заботится о том, чтобы все работы были проведены качественно и согласно всем установленным стандартам.

СНиП об армировании буронабивных свай

Согласно документу, при обустройстве буронабивных свай с использованием зарубежного оборудования, они непременно должны быть армированы сварными пространственными каркасами.

Рабочая продольная арматура равномерно распределяется по длине окружности, а общее количество стержней — как минимум шесть с диаметров не менее восемнадцати миллиметров.

Между каждым продольным стержнем буронабивных свай по СНиПу расстояние должно быть минимум сорок сантиметров. Сталь для продольных стержней арматуры должна быть преимущественно класса АIII.

Помимо этого, у арматурных каркасов должны быть фиксирующие элементы, выполненные из трубок из пластмассы диаметров девяносто миллиметров и длиной семьдесят миллиметров. Благодаря соблюдению этой нормы обеспечивается требуемая толщина, которая отводится для защитного слоя бетона.

Какие работы должны предшествовать устройству буронабивных свай согласно СНиП?

Любые изменения в готовом проекте фундаментов, которые повлекли за собой несоответствия фактических гидрогеологических, геологических и прочих условий, установленных проектом, согласно СНиПу, берет на себя проектная организация. Однако обязательным условием является предварительное согласование изменений с заказчиком.

Прежде чем обустраивать буронабивные сваи СНиП, предварительно следует распланировать строительную площадку на заданной отметке. При этом разбиваются оси сооружения и надежно закрепляются на местности установленные положения каждого ряда буронабивных свай например с обсадными трубами.

Оформляется такая разбивка актом с приложением к нему схем расположения всех знаков разбивки, данных о том, что они привязаны к высотной опорной сети и базисной линии.

В каких условиях, согласно СНиП, проводятся работы

Если вы планируете вести работы зимой, то следует знать, что в обводненных грунтах устройство буронабивных свай по СНиП проводится при температурных показателях не более минус 10 °С.

Если температурный показатель ниже указанной в СНиПе отметки, не исключается возможность принятия особых мер, которые позволят обеспечить нормальную и стабильную работу бура, а также если свежеуложенный бетон будет тщательно защищен от промерзания. Все это указывается в проекте организации запланированных работ.

Какова технология устройства буронабивных свай согласно СНиП

Перед началом бурения вся строительная площадка подготавливается ко всему комплексу работ, направленных на устройство буронабивных свай, а именно:

  1. Площадку следует спланировать в требуемых документом отметках.
  2. Площадку укладывают дорожными плитами по щебеночной подготовке.
  3. Площадка непременно должна разместить весь комплекс необходимого технологического оборудования (бетононасос, буровая машина, бетоновозы, пневмоколесный погрузчик), а также иметь доступный и удобный въезд.

Сам процесс бурения скважин должен начинаться только после того, как будет осуществлена инструментальная проверка всех отметок спланированной поверхности местного грунта и положения осей будущих свай на строительной площадке.

Согласно СНиПу, бетонная смесь на стройплощадку должна доставляться в специальных автобетоносмесителях и автобетоновозах. Не исключается и возможность того, что может быть доставлена сухая смесь непосредственно перед тем, как бетонировать скважину, с последующим затворением сухой смеси водой уже на строительной площадке.

Таковы основные положения СНиПа, которые наша компания соблюдает от и до при устройстве буронабивных свай. За более подробной консультацией вы можете обратиться по телефону к нашим специалистам.



drilling-msk.ru

ТР 100-99 «Технические рекомендации по устройству фундаментов из буронабивных свай в условиях существующей застройки»

ПРАВИТЕЛЬСТВО МОСКВЫ
КОМПЛЕКС ПЕРСПЕКТИВНОГО РАЗВИТИЯ
ГОРОДА

ТЕХНИЧЕСКИЕ РЕКОМЕНДАЦИИ

по устройству фундаментов
из буронабивных свай в условиях
существующей застройки

ТР 100-99

МОСКВА - 2000

При возведении зданий на свайных фундаментах в стесненных условиях городской застройки серьезную проблему представляют динамические нагрузки, воздействующие на расположенные поблизости здания. Решение этой проблемы возможно с использованием технологии устройства буронабивных свай.

«Технические рекомендации по устройству фундаментов из буронабивных свай в условиях существующей застройки» разработаны лабораторией оснований и фундаментов ГУП «НИИМосстроя» (к. т. н. В. А. Трушков) при участии ГУ «Мосстройлицензии» (Ю. П. Емельянов) и Управления развития Генплана (д. т. н. Н. Н. Никонов и д. т. н. А. Н. Дмитриев) на основе результатов научно-исследовательских работ, выполненных НИИМосстроем, МГСУ им. Куйбышева, МНИИТЭП, а также многолетнего опыта специализированных организаций по устройству фундаментов из буронабивных свай.

Рекомендации предназначены для строительных организаций, специализирующихся на устройстве свайных фундаментов.

Правительство
Москвы

Технические рекомендации
по устройству фундаментов из буронабивных свай в условиях существующей застройки

ТР 100-99

files.stroyinf.ru

ТР 100-99 Технические рекомендации по устройству фундаментов из буронабивных свай в условиях существующей застройки

ПРАВИТЕЛЬСТВО МОСКВЫ
КОМПЛЕКС ПЕРСПЕКТИВНОГО РАЗВИТИЯ
ГОРОДА

ТЕХНИЧЕСКИЕ РЕКОМЕНДАЦИИ

по устройству фундаментов
из буронабивных свай в условиях
существующей застройки

ТР 100-99

МОСКВА - 2000

При возведении зданий на свайных фундаментах в стесненных условиях городской застройки серьезную проблему представляют динамические нагрузки, воздействующие на расположенные поблизости здания. Решение этой проблемы возможно с использованием технологии устройства буронабивных свай.

« Технические рекомендации по устройству фундаментов из буронабивных свай в условиях существующей застройки» разработаны лабораторией оснований и фундаментов ГУП «НИИМосстроя» (к. т. н. В. А. Трушков) при участии ГУ «Мосстройлицензии» (Ю. П. Емельянов) и Управления развития Генплана (д. т. н. Н. Н. Никонов и д. т. н. А. Н. Дмитриев) на основе результатов научно-исследовательских работ, выполненных НИИМосстроем, МГСУ им. Куйбышева, МНИИТЭП, а также многолетнего опыта специализированных организаций по устройству фундаментов из буронабивных свай.

Рекомендации предназначены для строительных организаций, специализирующихся на устройстве свайных фундаментов.

Правительство
Москвы

Технические рекомендации
по устройству фундаментов из буронабивных свай в условиях существующей застройки

ТР 100-99

Комплекс
перспективного развития города

1.1. Настоящие рекомендации распространяются на работы по устройству буронабивных свай диаметром 400 - 1200 мм и глубиной заложения до 25 м в различных грунтовых условиях для сооружения свайных фундаментов вблизи существующих зданий с применением импортного оборудования фирмы «Касагранда С-40» (Италия).

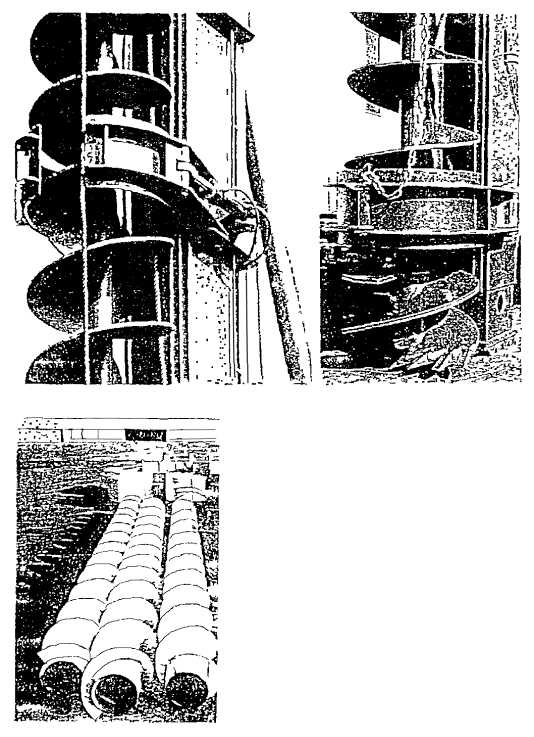

1.2. В Рекомендациях учтены особенности технологии, включающей бурение скважины буровым станком с непрерывным шнеком, позволяющим производить бурение скважин на требуемую глубину (до 25 м) без выемки грунта и последующее бетонирование скважины с подачей бетона через пустотелую колонну шнека при одновременном его подъеме и удалении грунта. При составлении Рекомендаций использован многолетний отечественный и зарубежный опыт применения технологии для устройства буронабивных свай для фундаментов жилых гражданских зданий в условиях существующей застройки.

1.3. Устройство буронабивных свай по предлагаемой технологии определяется как диаметром сваи и глубиной ее заложения, так и длиной и жесткостью арматурного каркаса, который погружается в заполненную бетоном скважину под действием собственного веса или с применением вибропогружателя. При сооружении свайных фундаментов допускается применение таких конструкций, в которых Мизг. может быть воспринят сваей с арматурным каркасом длиной не более 10 м.

Разработаны
НИИМосстроем

Утверждены:
Первый заместитель руководителя Комплекса перспективного развития города

Е. П. Заикин

«24» декабря 1999 г.

Дата введения в действие

Внесены:
Управлением
развития Генплана

« 1» января 2000 г.

1.4. Область применения буронабивных свай во всех грунтах, кроме скальных и крупнообломочных, в т.ч. обводненных, структурно-неустойчивых без применения инвентарных обсадных труб или тиксотропных растворов в стесненных городских условиях с приближением к существующим зданиям до 1 м. При этом при проведении инженерно-геологических изысканий должно быть обращено особое внимание на обследование мест возведения фундаментов с целью выявления в грунте различного рода препятствий (скальных прослоек, валунов размером более 25 см и т.п.).

2.1. Проектирование и устройство буронабивных свай выполняется в соответствии с требованиями СНиП 2.02.03-85 «Свайные фундаменты», СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты», СНиП 2.03.01-84 «Бетонные и железобетонные конструкции».

2.2. Нагрузки и воздействия, их сочетания, коэффициенты надежности и условий работы определяются в соответствии с требованиями СНиП 2.01.07-85 «Нагрузки и воздействия» и отраслевыми нормами проектирования.

2.3. Буронабивные сваи с применением импортного оборудования армируют сварными пространственными каркасами. Продольная рабочая арматура должна быть равномерно распределена по длине окружности. Количество стрежней должно быть не менее 6, а диаметр - не менее 18 мм. Расстояние между продольными стержнями должно быть не менее 40 см. Продольные стержни арматуры следует преимущественно применять из стали класса AIII .

Арматурные каркасы должны иметь фиксирующие элементы из пластмассовых трубок диаметром 90 мм и длиной 70 мм, обеспечивающие требуемую толщину защитного слоя бетона, устанавливаемые на поперечные кольца жесткости по длине сваи.

2.4. Арматурный каркас помимо основных требований, предъявляемых СНиПами, должен иметь жесткость, достаточную для его погружения в заполненную бетоном скважину. С этой целью он должен изготавливаться сварным с цельными продольными стержнями, загнутыми на конус в нижней части. При необходимости рекомендуется приваривать поперечные кольца жесткости с шагом по высоте 2 - 3 м. Предпочтительно иметь минимальное количество стержней большего диаметра.

2.5. Защитный слой бетона должен быть не менее 70 мм и обеспечиваться установкой фиксаторов на поперечные кольца жесткости, привариваемые на арматурный каркас.

2.6. Рекомендуется применять бетон класса по прочности на сжатие В22,5 с содержанием цемента не менее 340 кг/м3, осадкой конуса 21 см. Заполнитель должен содержать не менее 25 % частиц с размером до 0,1 мм; крупностью фракций заполнителя 5 - 20 мм и маркой его по прочности 50 - 60 МПа.

Подбор состава бетона и приготовление смеси должны обеспечивать проектный класс бетона по прочности, морозостойкости, водонепроницаемости и средней плотности согласно ГОСТ 19804.2-79; ГОСТ 10060.0-95; ГОСТ 10060.4-95; ГОСТ 12730.0-78; ГОСТ 12730.4-78; ГОСТ 12730.5-84.

2.7. Изменения в проекте фундаментов из буронабивных свай, вызванные несоответствием фактических геологических, гидрогеологических и других условий, принятых в проекте, должна вносить проектная организация с предварительным согласованием с заказчиком.

2.8. Работам по устройству буронабивных свай должна предшествовать планировка строительной площадки на заданной отметке с разбивкой осей сооружения и надежным закреплением на местности положения рядов буронабивных свай.

2.9. Разбивку осей сооружений следует оформлять актом, к которому прилагаются схемы расположения знаков разбивки, данные о привязке к базисной линии и к высотной опорной сети. Правильность разбивки следует систематически контролировать в процессе производства работ, а также в каждом случае смещения точек, закрепляющих оси.

2.10. Отклонения разбивочных осей рядов буронабивных свай от проектных не должны превышать 1 см на 100 м ряда; в положении одиночных буронабивных свай - ± 0,05 диаметра сваи; при рядовом или кустовом расположении свай - ± 0,15 диаметра сваи.

Отклонения оголовков свай от проектного положения по вертикали допускаются в сторону завышения отметки оголовка до 10 см, а в сторону занижения - до 20 см. Во всех случаях заделка оголовка сваи в бетон ростверка (без учета подготовки) должна быть не менее 10 см.

Тангенс угла отклонения вертикальной оси сваи от проектного положения не должен превышать 1/100 (отклонения стенки скважины от положения отвеса не должны превышать 10 см на каждые 10 м глубины скважины).

2.11. В зимнее время работы по устройству буронабивных свай в обводненных грунтах могут производиться при температуре наружного воздуха до минус 10 °С.

Работы по устройству буронабивных свай при более низких температурах возможны при принятии специальных мер, обеспечивающих нормальную работу буровой установки, оснащенной бортовой системой контроля основных параметров технологического процесса, при тщательной защите свежеуложенного бетона от промерзания. Эти мероприятия должны быть указаны в проекте организации работ.

2.12. Материалы, применяемые для приготовления бетона буронабивных свай, должны отвечать требованиям ГОСТов на вяжущие материалы.

2.13. Для изготовления бетонной смеси применяются:

- цемент для приготовления бетона марки не менее 300, стойкого к воздействию агрессивной среды со сроком схватывания - не менее 2 ч. Применение глиноземистых, быстросхватывающихся и горячих цементов не допускается;

- песок, щебень, гравий фракций крупностью не более 20 мм. Прочность гравия и щебня должна быть не менее 800 кгс/см2.

- концентраты лигносульфонатов (ЛСТ) в соответствии с «Руководством по применению химических добавок в бетоне» М., Стройиздат, 1981 г.

2.14. Подбор состава бетонной смеси выполняется лабораторией бетонного завода в соответствии с заданной маркой бетона, при этом необходимо стремиться к равной плотности мелкого и крупного заполнителей.

2.15. При подборе состава бетона для укладки под воду его прочность назначается на 10 % выше предусмотренной проектом.

2.16. Укладка бетонной смеси в пространство скважины происходит после ее бурения шнеком до проектной отметки через пустотелую колонну путем закачивания бетонной смеси бетононасосом под шнек с его одновременным подъемом. Изменением скорости подъема шнека должно поддерживаться избыточное давление бетона в скважине. При этом грунт из скважины должен извлекаться подъемом без вращения бурового става.

2.17. Бетонная смесь должна обладать подвижностью, обеспечивающей возможность свободного прохождения ее по трубам ВПТ. Водоотделение смеси должно находиться в пределах 1 - 2 %.

2.18. Подвижность и связность бетонной смеси должны обеспечиваться подбором ее состава и введением в необходимых случаях поверхностно-активных пластифицирующих добавок. В качестве пластифицирующей добавки и замедлителя схватывания в летнее время в бетонную смесь должна вводиться добавка лигносульфонатов (ЛСТ) в количестве 0,1 - 0,2 % от массы цемента, для монолитного бетона - до 0,6 % в расчете на сухое количество добавки. Количество вводимой ЛСТ определяется лабораторией в зависимости от требуемых сроков сохранения подвижности бетонной смеси, ее температуры, температуры наружного воздуха и вида цемента. При введении ЛСТ в количестве 0,3 - 0,6 %, следует учитывать снижение скорости нарастания прочности бетона в раннем возрасте. Бетонная смесь должна быть однородной и не расслаиваться при транспортировке.

2.19. При бетонировании буронабивных свай длиной более 15 м во избежание схватывания бетона в трубах с быстроразъемными соединениями обязательно применение добавок-замедлителей схватывания. Содержание добавок в зависимости от длины сваи и сроков укладки бетонной смеси должно устанавливаться лабораторией бетонного завода.

2.20. Бетонная смесь, отпускаемая заводом, должна иметь паспорт, в котором указывается объект, марка бетона, осадка конуса, а в зимний период - температура смеси на выходе.

3.1. До начала бурения строительная площадка должна быть подготовлена для всего комплекса работ по устройству буронабивных свай в условиях существующей застройки:

- площадка должна быть спланирована в требуемых отметках;

- на площадку укладываются дорожные плиты по щебеночной подготовке;

- размеры площадки должны обеспечивать возможность размещения всего комплекса технологического оборудования (буровая машина, бетононасос, пневмоколесный погрузчик, бетоновозы) и иметь удобный въезд (рис. 1).

3.2. До бурения скважин необходимо проведение точной центровки и вертикальности направляющей мачты буровой машины. Не допускается отклонение от проектного центра, превышающее 4 % от диаметра сваи.

3.3. Перед бурением очередной скважины на строительную площадку должна быть завезена бетонная смесь в количестве 120 % от проектного объема одной сваи и освидетельствованный арматурный каркас.

3.4. Бурение скважин должно начинаться после инструментальной проверки отметок спланированной поверхности грунта и положения осей буронабивных свай на площадке.

3.5. Доставка бетонной смеси на строительную площадку должна производиться в автобетоновозах и автобетоносмесителях. Возможна также доставка сухой смеси с затворением ее водой на строительной площадке непосредственно перед бетонированием скважины.

Перевозить бетонную смесь в зимнее время следует в утепленных автобетоновозах.

Температура бетонной смеси в момент ее укладки в скважину должна быть не ниже 5 °С.

3.6. После установки буровой машины в точке бурения на ее мачте на расстоянии 1 м от поверхности земли очерчивается линия условного уровня, от которой ведется отсчет.

3.7. Бурение каждой последующей скважины допускается на расстоянии не менее 3-х диаметров от центра предыдущей свежезабетонированной сваи (рис. 2).

Устройство скважины на меньшем расстоянии допускается не ранее чем через 24 ч после завершения бетонирования.

3.8. Во время бурения затвор на нижнем конце полого шнека должен быть закрыт для предотвращения проникновения внутрь трубы грунта и воды.

3.9. Состав бетонной смеси, ее приготовление и методы контроля должны соответствовать требованиям СНиП 2.02.03-85 «Свайные фундаменты», СНиП 3.02.01-87 «Основания и фундаменты», СНиП 2.03.01-84 «Бетонные и железобетонные конструкции», ГОСТ 7473-85* «Смеси бетонные. Технические условия», ГОСТ 10181.1-81 «Смеси бетонные. Методы определения удобоукладываемости».

Рис. 1. Технологический процесс по устройству буронабивных свай на базе импортного оборудования вблизи существующих зданий

а) центровка и установка в вертикальное положение шнека буровой машины;

б) забуривание шнека до проектной глубины;

в) подъем шнека с извлечением грунта и одновременным бетонированием скважины;

г) извлечение шнека из скважины и окончание ее бетонирования;

д) зачистка устья скважины;

е) погружение арматурного каркаса.

1 - буровая машина; 2 - направляющая мачта; 3 - непрерывный шнек; 4 - лебедка; 5 - извлеченный из скважины грунт; 6 - бетоноводные трубы; 7 - бетононасос; 8 - бетоновоз; 9 - подвижная бетонная смесь; 10 - погрузчик; 11 - вибропогружатель; 12 - арматурный каркас

Рис. 2. Общий вид пустотелых шнеков буровых установок для устройства буронабивных свай в стесненных условиях городской застройки

3.10. Продолжительность доставки бетонной смеси на строительную площадку и укладки ее в скважину не должна превышать срока схватывания.

В случае расслоения бетонной смеси при транспортировке должно быть произведено повторное перемешивание ее в автобетоносмесителях.

3.11. Твердение бетона должно протекать в течение 3-х ч; с этой целью применяются добавки, замедляющие твердение бетона в соответствии с «Руководством по применению химических добавок в бетоне» (М., Стройиздат, 1981 г.)

3.12. Бетон должен иметь осадку конуса 21 - 23 см; отклонение от требуемой подвижности должно быть не более 1 см в сторону ее уменьшения и не более 2 см - в сторону ее увеличения.

3.13. Бетонирование сваи должно начинаться непосредственно после достижения пустотелым шнеком проектной глубины погружения.

3.14. При начале бетонирования пустотелый шнек поднимается на высоту 20 см (но не более 40 см) для открытия затвора в его нижней части; дальнейший подъем пустотелого шнека может быть продолжен после достижении давления в бетонируемой скважине 0,5 - 1,0 атм.

3.15. При бетонировании сваи давление в бетонной смеси должно поддерживался постоянным. При падении давления скорость подъема шнека бурового става должна быть снижена.

3.16. В течение всего процесса бетонирования шнековой пустотелой колонне буровой установки должно придаваться постоянное возвратно-поступательное движение.

3.17. Бетонирование должно выполняться до выхода бетонной смеси на поверхность и заканчиваться удалением загрязненного слоя бетонной смеси. После этого устанавливается инвентарный кондуктор и бетонируется оголовок сваи.

3.18. Непосредственно после окончания бетонирования буровая установка отводится от скважины, вынутый и сброшенный со шнека грунт удаляется средствами механизации; затем производится ручная зачистка устья скважины с удалением верхнего слоя бетонной смеси до четкого обнаружения краев скважины.

3.19. В заполненную бетоном скважину устанавливают арматурный каркас, конструкция и размеры которого должны соответствовать проекту. До погружения армокаркаса последний следует освидетельствовать в присутствии представителя авторского надзора.

Установка арматурного каркаса в скважину при отсутствии соответствующего паспорта к нему не допускается.

Номер арматурного каркаса, устанавливаемого в скважину, должен фиксироваться в журнале производства работ.

3.20. При транспортировке арматурных каркасов от места изготовления к месту установки в каркасы следует устанавливать временные распорки в виде поперечных стержней или деревянных кругов для предохранения их от деформаций.

Перед установкой в заполненную бетоном скважину арматурный каркас должен быть тщательно очищен от ржавчины и грязи.

3.21. Диаметр арматурного каркаса должен быть на 140 мм меньше диаметра скважины во избежание его заклинивания. С наружной стороны каркас должен иметь ограничители (фиксаторы), обеспечивающие необходимую толщину защитного слоя бетона.

Для обеспечения необходимой жесткости армокаркас должен быть усилен кольцами из листовой стали шириной 60 - 90 мм и толщиной 8 - 10 мм, прикрепленными с наружной стороны каркаса через 1,5 - 2 м. Длина отдельных секций каркаса, как правило, не должна превышать 10 м. При соответствующем усилении конструкции каркаса и наличии специальных подъемных механизмов длина секций каркаса не ограничивается.

3.22. Способ строповки, подъем и опускание арматурного каркаса в скважину должны исключать появление в нем деформаций. Каркас опускают в положении, обеспечивающем его свободное погружение в бетон скважины.

3.23. Арматурный каркас вводится в забетонированную скважину непосредственно после окончания бетонирования и зачистки устья скважины. Максимально допустимый промежуток времени между окончанием бетонирования и погружением арматурного каркаса зависит от подвижности бетонной смеси, проектной глубины погружения арматурного каркаса и его жесткости. Рекомендуется соблюдать промежуток времени, не превышающий 20 мин.

3.24. Погружение арматурного каркаса в забетонированную скважину осуществляется под действием собственной массы, для погружения каркаса может быть использован вибропогружатель.

4.1. Контроль качества буронабивных свай, устраиваемых в условиях существующей городской застройки, должен осуществляться на всех этапах их изготовления: при бурении и бетонировании скважин, установки арматурных каркасов, а также по окончании изготовления свай.

Контроль осуществляется представителем авторского надзора, заказчика и Инспекцией государственного архитектурно-строительного надзора (ИГАСН) с привлечением по мере необходимости соответствующих специализированных научно-исследовательских организаций.

4.2. В процессе производства работ по бурению скважин производителем работ ведется журнал, записи в котором контролируются представителем авторского надзора или ИГАСН.

4.3. При бурении скважин для устройства буронабивных свай из каждого слоя грунтов, но не реже, чем через 3 м по глубине, должны отбираться и маркироваться образцы грунтов нарушенной или не нарушенной структуры. Способы отбора образцов грунтов не регламентируются. Образцы должны сохраняться до оформления актов приемки буронабивных свай.

4.4. В процессе бурения скважин для установления соответствия данных изысканий данным, полученным при бурении скважин, должны производиться освидетельствования грунтов представителем организации, производившей инженерно-геологические изыскания на объекте.

4.5. При бетонировании скважин постоянному контролю подлежат: подвижность бетонной смеси; интенсивность ее укладки; уровни бетонной смеси в скважине и температура бетонной смеси. Также обязательно должны контролироваться соответствие объема уложенной бетонной смеси и объема столба бетона в шнековой пустотелой колонне.

4.6. Подвижность бетонной смеси должна контролироваться по осадке нормального конуса путем отбора проб бетонной смеси, взятых при укладке в скважину. При этом соответствие бетонной смеси заданному классу бетона должно проверяться строительной лабораторией по паспорту бетонного завода.

4.7. Качество укладки бетонной смеси в скважину и сплошность бетона рекомендуется контролировать по результатам ультразвуковой диагностики (УЗД) с составлением заключения научно-исследовательской организацией. При указанном способе контролю следует подвергать не менее 5 % общего количества буронабивных свай.

4.8. Качество затвердевшего бетона буронабивных свай определяется отбором трех контрольных образцов на каждые 50 м3 уложенной бетонной смеси. Для дополнительного контроля сплошности бетона свай выборочно проводятся испытания образцов-кернов, высверленных из тела 1 сваи на каждые 100 свай, но не менее 2-х образцов на объект строительства.

4.9. Высверливание кернов в буронабивных сваях производится в возрасте бетона 28 сут. коронками из твердых сплавов диаметром 110 мм. Для контрольного отбора кернов в свае бурится одна вертикальная скважина на глубину 0,5 м ниже подошвы сваи. При этом следует производить описание кернов и составлять колонку скважины с указанием их длины и признаков, характеризующих состояние бетона. Керны, имеющие длину, равную или превышающую их диаметр, испытываются на прочность.

4.10. Время начала и конца бетонирования буронабивных свай на строительном объекте должно фиксироваться в журнале производителем работ. Там же фиксируются вынужденные перерывы в бетонировании, указываются их причины и продолжительность простоя.

4.11. Контроль качества бетонной смеси, укладываемой в скважину, осуществляется путем отбора проб бетона из каждой поступающей на строительную площадку партии бетонной смеси с изготовлением не менее 3-х контрольных кубов для испытания на прочность. Набор прочности бетонных образцов осуществляется в условиях, соответствующих условиям твердения бетона в стволе буронабивной сваи. Контрольные образцы испытывают в возрасте 7 и 28 сут. ( ГОСТ 10180-90 «Бетон тяжелый. Методы определения прочности»).

4.12. Несущая способность грунта основания сваи определяется по результатам испытания в соответствии с требованиями ГОСТ 5686-94 «Методы полевых испытаний грунтов сваями».

На каждой строительной площадке испытаниям свай по грунту должны подвергаться 2 % общего числа свай в фундаменте, но не менее 2-х однотипных свай на объект. Указанные испытания должны выполняться для определения необходимой длины свай с целью корректировки рабочих чертежей свайного поля проектной организацией.

4.13. Приемка выполненных работ по устройству буронабивных свай должна производиться до начала устройства ростверков на основании следующих документов и материалов:

- актов приемки материалов;

- актов лабораторных испытаний контрольных бетонных кубов, изготовленных как на заводе, так и на строительной площадке;

- актов контрольной проверки качества укладки бетонной смеси в скважину и сплошности бетона, определяемые по результатам ультразвуковой диагностики;

- актов лабораторных испытаний бетонных кернов, высверленных из стволов свай;

- отчетов с заключениями по проведенным статическим испытаниям пробных буронабивных свай;

- исполнительной схемы расположения осей, выполненных буронабивных свай, с указанием отклонений от проектного положения в плане и результатов нивелировки оголовков свай;

- актов на скрытые работы;

- журналов на устройство буронабивных свай.

4.14. При приемке буронабивных свай должно проверяться соответствие выполненных работ требованиям проекта, СНиП 2.02.01-85 «Свайные фундаменты», СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты» и настоящих Рекомендаций. В завершение оформляется акт, в котором должны быть отмечены обнаруженные дефекты и способы их устранения.

5.1. При производстве работ по устройству фундаментов из буронабивных свай для домов повышенной этажности в условиях существующей застройки, возводимых из типовых секций жилых домов, надлежит соблюдать правила, предусмотренные СНиП III-4-80* «Техника безопасности в строительстве», Временными инструкциями по технике безопасности при выполнении свайных работ с применением самоходных установок и настоящими Рекомендациями.

5.2. При монтаже (демонтаже) передвижной буровой установки для устройства буронабивных свай, а также при производстве свайных работ в опасной зоне не должны находиться люди (в т.ч. и обслуживающий персонал). При перемещении буровой установки ее базовая машина должна находиться на раздвижном гусеничном ходу. При этом осуществляется постоянный контроль за вертикальностью мачты.

5.3. При работе гидравлических бурильных машин должны систематически проверяться исправность механизмов, надежность болтовых и муфтовых соединений, состояние гидропроводов, стальных канатов и правильность их запасовки.

5.4. При эксплуатации буровой установки запрещается:

- работать на неисправной установке и применять неисправные полые шнеки колонны;

- перемещать установку с поднятой направляющей мачтой при уклонах местности более 3 %;

- использовать лебедку установки для погрузочно-разгрузочных работ;

- оставлять на грузовом крюке лебедки арматурный каркас в подвешенном состоянии;

- оставлять в поднятом положении мачту установки на слабых сильносжимаемых грунтах;

- извлекать арматурный каркас из забетонированной скважины;

- поднимать различные грузы без установки выносных опор или опирания на аутригеры;

- смазывать вращающиеся узлы установки во время работы;

- оставлять незакрытыми отверстия в грунте после бурения скважин;

- подходить к изготавливаемой свае во время работы установки;

- подтягивать тросом грузы, расположенные сбоку от установки или находящиеся впереди нее на расстоянии более 5 м.

5.5. До начала работ по устройству буронабивных свай весь персонал на объекте должен подробно ознакомиться со спецификой производства работ и проектом производства работ. Рабочие должны быть проинструктированы и обучены безопасным приемам по всем видам работ.

5.6. К работам, связанным с устройством буронабивных свай, допускаются рабочие-мужчины не моложе 18 лет, прошедшие обязательное медицинское освидетельствование, обученные профессиям оператора и слесаря-монтажника буровой установки с правом работы на высоте, прошедшие курсы по технике безопасности работ, сдавшие экзамены квалификационной комиссии и имеющие соответствующее удостоверение.

5.7. В опасной зоне запрещается производство работ, не имеющих отношения к данному технологическому процессу.

Опасной зоной при производстве свайных работ считается зона вблизи размещения буровой установки с границей, проходящей по окружности, центром которой является место устройства очередной буронабивной сваи, и с радиусом, равным полной длине буровой мачты плюс 5 м.

Все опасные зоны на площадке должны быть обозначены хорошо видимыми предупредительными знаками и надписями.

5.8. Запрещается располагать буровую установку на расстоянии менее 25 м от места производства работ по выемке котлованов или траншей, а также от мест рыхления грунта (в т.ч. мерзлого) клин-молотом, шар-бабой и другими средствами.

Нежелательно устанавливать буровую машину и работать на свеженасыпанном грунте, а также на площадках с уклоном, превышающим указанный в паспорте, в инструкции по эксплуатации машин или в проекте производства работ.

5.9. В пределах призмы обрушения котлованов траншей и прочих выемок запрещается располагать и устанавливать буровые установки, краны и другие строительные машины и оборудование.

5.10. Изготовление буронабивных свай должно производиться в последовательности, указанной в проекте производства работ, и в соответствии с рабочими чертежами проекта. Вблизи подземных коммуникаций, а также рядом с проложенными электрокабелями и в охранной зоне воздушных линий электропередач работы разрешается выполнять только при наличии наряда-допуска на особо опасные работы, подписанного главным инженером строительной организации, и в присутствии представителя эксплуатирующей организации. При этом допуск персонала к выполнению работ разрешается только после ознакомления под расписку с проектом производства работ, рабочим проектом данного объекта всех членов бригады и проведением инструктажа на рабочем месте с выдачей наряда на особо опасные работы.

1. СНиП 2.02.03-85. «Свайные фундаменты»

2. СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты»

3. СНиП 2.03.01-84 «Бетонные и железобетонные конструкции»

4. СНиП 2.01.07-85 «Нагрузки и воздействия»

5. ГОСТ 19804-91 «Сваи железобетонные»

6. ГОСТ 10060.0-95 «Бетоны. Методы определения морозостойкости. Общие требования»

7. ГОСТ 10060.4-95 «Бетоны. Структурно-механический метод ускоренного определения морозостойкости»

8. ГОСТ 12730.0-78 «Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости»

9. ГОСТ 12730.4-78 «Бетоны. Методы определения показателей пористости»

10. ГОСТ 12730.5-84 «Бетоны. Методы определения водонепроницаемости»

11. «Руководство по применению химических добавок в бетоне». М., Стройиздат, 1981.

12. ГОСТ 7473-94 «Смеси бетонные. Технические условия»

13. ГОСТ 10181.1-81 «Смеси бетонные. Методы определения удобоукладываемости»

14. ГОСТ 10180-90 «Бетон тяжелый. Методы определения прочности»

15. СНиП III-4-80* «Техника безопасности в строительстве»

16. «Временные инструкции по технике безопасности при выполнении свайных работ с применением самоходных установок». М., Стройиздат, 1980.

СОДЕРЖАНИЕ

1. Общие положения . 1

2. Особенности проектирования буронабивных свай и свайных фундаментов . 2

3. Технология устройства буронабивных свай . 3

4. Контроль качества буронабивных свай . 6

5. Требования безопасности . 8

Список литературы .. 9

Похожие документы

znaytovar.ru

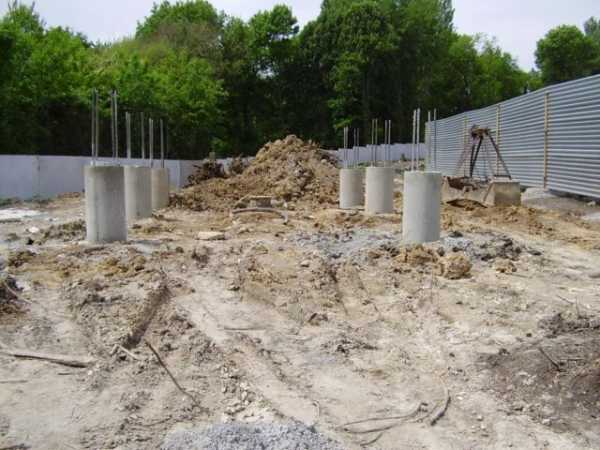

Расстояние между буронабивными сваями - минимальное расстояние, максимальное, по СНиП. Шаг буронабивных свай

Экономия материалов и финансовых средств в строительстве - актуальное явление современности. Для того чтобы экономия была оправдана и это не отразилось на качестве, необходимо, перед началом возведения новой конструкции, проводить точные расчеты, в том числе тщательно производит расчет опорных конструкций.

Специалисты строительной компании ООО «ПСК Основания и Фундаменты» уже более 20 лет занимается устройством фундаментов из буронабивных свай. По всем вопросам звоните 8 (495) 133-87-71, 8 (495) 532-51-90

Сам процесс вычисления является последовательным при соблюдении следующих этапов:

  • проверка характеристик грунтовых масс;
  • нагрузка объекта строительства;
  • рассчитываем площадь будущего основания;
  • рассчитать точные параметры свай, их свойства и площадь;
  • вычислить дистанцию между опорами фундамента.

Характеристика и свойства грунта

Для того, чтобы максимально точно проверить грунт, взять его пробу с поверхности - недостаточно, нужно вырыть не менее трех ям, глубина каждой при этом должна быть до двух метров. Следует понимать, что грунт в пределах территории на которой планируется закладывать фундамент -  различный, поэтому ямы должны мыть максимально далеко друг от друга.

После того как грунт проверен и вы внесли правки в расчеты согласно его неоднородности (часть территории может быть из глины, а часть из гравийного грунта, обрабатывать эти участки нужно по разному), можно считать участок - будущим фундаментом дома.



Нужен фундамент из буронабивных свай? обращайтесь в нашу компанию - рассчитаем и установим!

Опыт работы - более 10 лет.

Мы занимаемся устройством оснований всех типов и порекомендуем вам самый подходящий вариант в зависимости от условий строительства. А также в кратчайшие сроки составим проект и предоставим вам готовую смету.

Рассчитываем фундамент и просвет между фундаментными опорами

Количество свай зависит от площади и будущей основы здания. Необходимо проводить не только точный просчет, но и экономный, ведь внося в расчет конкретную площадь, можно добиться снижения количества свай.

Для того, чтобы понимать, каким образом правильно выполнять подобные расчеты, воспользуемся примером:

Предположим, в проекте будет использована буронабивная свая 0,3 м. в диаметре, и расширение порядка 0,5 м. Таким образом, подошвы опор будут равны:

В случае если нагрузка на какой-то отдельно взятый фрагмент фундамента составит 100 тонн, при диаметре 8, количество опор можно будет легко узнать из:

где n - количество свай, в данном случае n=13.

Это наглядно доказывает, что число буронабивных свай зависит от площади. Нужно понимать, что опора оказывает давление на площадь, это давление необходимо включать в нагрузку.

Одна свая имеет достаточные показатели прочности для того, чтобы выдерживать целое здание. Поэтому, зачастую, восьми свай целиком хватит для того, чтобы закрепить строительный объект. Если участок постройки будет содержать однородный грунт, если участок будет идеальный для возведения здания, большого количество опор просто не потребуется, таким образом, от качества грунтовых масс напрямую зависит уровень ваших расходов.

Предположим, что опора имеет длину 2м., диаметр: 0,33 м. Объем такой опоры вычисляется очень просто:

где S - площадь основания, D - диаметр, l - длина опоры.

Таким образом, учитывая плотность и массу опору, можно вычислить давление опоры, по формуле:

где m - масса опоры, вычисленная посредством произведения плотности и объема.

Если здание окажется намного более масштабным и 12 опор окажется слишком мало, то давление грунтовые массы станут значительно выше, тем не менее, распределения массы станет намного более равномерным. В таких случаях применяют опорную сеть - специальная конструкция из множества свай, применяемая в постройке крупных объектов.

Расчет фундамента, позволяющий оценить просвет между опорами в ростверке, проводиться по следующим этапам:

  • Измерения сечений буронабивных опор.
  • Оценка числа необходимых свай.
  • Состав, число и параметры арматуры в составе сваи.

Следует помнить, что при расчете любого строительного объекта необходимо вносить в планирование тип каждого строительного материала, поскольку от этого зависит давление на грунт, соответственно надежность всего объекта. Для расчетов строительных фундаментов принято использовать не только тип и характеристику грунтовых масс, но и коэффициент неподвижности грунта. Чем меньше показатель неподвижности, тем более пригоден грунт для фундамента.

Шаг свай зависит от таких параметров, как:

  • несущее свойство каждой сваи;
  • вес будущего здания;
  • размеры участка, его площадь;
  • характеристики грунта и коэффициент его неподвижности.

Нагрузка

Для каркасного дома наибольшая дистанция между опорами не может превышать 7 шагов, поскольку дистанцию в 8 шагов и более принято использовать при постройке масштабных объектов, в которых, как правило, применяют свайную сеть.

Минимальная дистанция между опорами - это допустимый зазор между сваями, при котором фундамент не будет испытывать сдвиги и разрушаться.

Рассчитаем точные нагрузки здания на основу и грунтовую массу.

Это важно!

Правильно заложенный фундамент способен выдерживать несколько сотен тонн, тем не менее, если шаг буронабивных свай в ленточном ростверке по СНиП рассчитан неверно или неточно, то это может привести к разрушению всего объекта, поскольку потребует совершать ремонт опорных конструкций и вносить изменения в дистанцию между сваями.

Укажем плотность в г / см3 некоторых видов грунтов:

  • глина: 2, 75;
  • супесь: 2, 72;
  • пески: 2,6-2,7;
  • суглинки: порядка 3.

Несмотря на достоверные характеристики плотности всех видов грунтов, расчет массы грунта также необходим. Однако, стандартом является удельная масса грунта, благодаря этому параметру можно узнать массу любого слоя. Не учитывать плотность грунта в разных местах участка - равносильно допустить "съезд" фундамента в сторону.

  • Дисперсный грунт: 1,5-2,5 г/см3.
  • Метафорический грунт: около 3 г/см3.
  • Аргиллит и алевролит: 2-2,5 г/см3.
  • Песчаник: 2-2,7 г/см3.
  • Известняки: 2,2-3 г/см3.

Считаем правильно шаг

Максимальный просвет между опорами определяется как отношение несущих способностей сваи Р к нагрузкам объекта вдоль одного погонного фундаментного метра Q. Несущая способность определяется таким образом:

где Rн — несущие способности согласно нормативу,  F — площадь основания буронабивной сваи (не путать с силой оказываемой сваей на грунт). 0,7 — показатель однородности грунтовой породы.

Несущая способность боковой поверхности:

где 0,8 — коэффициент условия работы, U — полный периметр сваи вдоль сечения, fiн — сопротивление, оказываемое грунтом по нормативу, h — высота  грунтовой прослойки, которая контактирует с фундаментом.

Расстояние между буронабивными сваями

Если мы разделим общую массу сооружения на полный периметр, получаем величину Qк, которая может быть равна, к примеру, 6,4 т/м. При подсчете периметра следует учесть длину не только наружного основания объекта, но и длины всех стен, находящихся внутри (при подсчете участвуют только нагрузочные стены, если таковые внутри имеются).

Вначале следует выбирать сваю диаметром 0,3 м и длиной 3 метра. Несущая способность Р= 12,32 т. В таком случае, максимальная дистанция между опорами составит 1,99-2 метра. После этого начнем привязывать шаг буронабивных свай  к общей геометрии объекта, который мы проектируем. Обратите внимание: геометрию привязывают к шагу, а не шаг к геометрии. Это гарантирует целостность и прочность фундамента.

Если вы желаете увеличить размеры просветов между опорами, то придется пересмотреть не только конструкцию объекта, но и сами сваи, его массу, сечение и длину.

Будьте внимательны! Увеличивая дистанцию, вы увеличиваете сечения ростверков, это приведет к тому, что вам потребуется больше материалов, в том числе и арматуры, и бетона. Вы должны внимательно рассмотреть несколько жизнеспособных вариантов, для принятия окончательного решения, учитывая расходы бетона и арматуры. Смета при постройке здания должна вписывать ваши поправки.

Напоследок заметим, что согласно правилам строительства, рекомендуется между сваями выдерживать расстояние от 3 до 6 их диаметров. Уменьшение является возможным, но не рациональным. При бурении грунта не происходит должного сдавливания, которое происходит при забивании сваи. Если сваи расположены друг относительно друга менее, чем на один метр, это приводит к деформациям и нарушениям распределения веса всей конструкции.



Кроме буронабивных мы изготавливаем буроинъекционные, буросекущие и бурокасательные сваи

Все работы - под ключ!

По желанию заказчика мы полностью выполним все работы под ключ, начиная с геологических исследований и заканчивая устройством ростверка.

Выводы

Если объект возводят, применяя буронабивное свайное основание, расстояние между сваями рассчитывается исходя из следующих принципов:

  • Не меньше одного метра;
  • От трех до шести диаметров каждой сваи;
  • Нормы следует принимать как требования, а не рекомендации;
  • Для изменения зазоров между сваями в расчет можно вносить изменение сечения и длины сваи;

Помните, что результаты практики всегда отличаются от информации, размещенной в таблице. Опытные застройщики всегда стараются сократить расходы, минимизируя вероятности просчетов.

Поэтому рекомендуем обращаться для устройства буронабивных свай в нашу компанию ООО «ПСК Основания и Фундаменты». Наши специалисты с большим опытом работы помогут разработать и построить фундамент на буронабивных сваях любой сложности.



Оставьте заявку на консультацию технического специалиста

Узнайте сколько вы сможете сэкономить с нами

inzhenery.ru

Требования СНиП по забивке свай

Основными нормативными документами, регламентирующими подготовку и проведение свайных работ, являются Строительные Нормы и Правила (СНиП).

Все основные положения по проектированию свайных фундаментов изложены в СНиП 2.02.03-85 «СВАЙНЫЕ ФУНДАМЕНТЫ», а по непосредственному производству свайных работ – в  СНиП 3.02.01-87«ЗЕМЛЯНЫЕ СООРУЖЕНИЯ, ОСНОВАНИЯ И ФУНДАМЕНТЫ».

Наша компания при проектировании и осуществлении свайных работ строго руководствуется этими документами. Кроме того мы имеем Свидетельство СРО «Межрегиональный альянс строителей», подтверждающее наш допуск к производству свайных работ.

СНиП 2.02.03-85 «СВАЙНЫЕ ФУНДАМЕНТЫ»

Этот документ имеет 13 разделов и 4 приложения, общим содержанием которых является вся необходимая регламентирующая и справочная информация, необходимая для проектирования свайных фундаментов различных типов.

По ссылке можете ознакомится с нормами и правилами при свайных работах -

Мы не строим фундаменты, однако разделы, в которых описаны виды применяемых в строительстве свай и порядок производства всех необходимых расчетов для определения их несущей способности, в том числе на основании результатов полевых исследований, являются обязательными для знания и исполнения нашими специалистами.



Так, согласно СНиП, все сваи различаются по следующим признакам:

  • по способам погружения свай в грунт
  • по характеру взаимодействия с грунтом (сваи-стойки и висячие сваи)
  • по способу армирования (для железобетонных свай)
  • по форме сечения (поперечного и продольного)

  • по особенностям конструкции (цельные и составные)
  • по форме нижнего конца сваи

Каждый вид свай имеет свои особенности при погружении, что в обязательном порядке учитывают наши сотрудники.

 СНиП 3.02.01-87«ЗЕМЛЯНЫЕ СООРУЖЕНИЯ, ОСНОВАНИЯ И ФУНДАМЕНТЫ»

Что касается этого документа, в нем изложены все необходимые данные и требования к технологии забивки применяемых в строительстве свай в различных условиях, включая:

  • наличие вблизи участка производства работ зданий, сооружений и прочих объектов, которые могут быть подвержены негативному вибрационному воздействию в ходе производства работ
  • с учетом санитарных норм
  • с учетом типа грунтов на участке, включая особенности погружения свай в вечномерзлые грунты
  • с учетом видов свай

и других особенностей.

Наши специалисты имеют не только все необходимые знания перечисленных выше положений СНиП, но и огромный опыт забивки свай в различных условиях.

Хорошая теоритическая подготовка и наработанный опыт позволяют нам добиваться высокой производительности труда при неизменном качестве произведенных работ.

Если Вы хотите иметь надёжную опору для своего дома или иного строения – обращайтесь к нашим специалистам

Так же рекомендуем посмотреть:



Наши услуги







Есть вопросы? Звоните!

 +7 (499) 403-19-55



ustanovkasvai.ru

Контроль при устройстве свайных фундаментов

Состав операций и средства контроля

Этапы работ Контролируемые операции Контроль
(метод, объем)
Документация
Подготов.-ные работы Проверить: Паспорта (сертификаты), акт освидетельствования скрытых работ, общий журнал работ
- наличие документа о качестве; Визуальный
- качество поверхности и внешнего вида свай, точность их геометрических параметров; Визуальный,
измерительный
- наличие разбивки свайного поля; Визуальный
- наличие ППР на устройство свайного фундамента; То же
- наличие акта освидетельствования ранее выполненных земляных работ; То же
- наличие разметки свай; То же
- соответствие сваебойного оборудования проекту. То же
Забивка свай и срубка голов свай Контролировать: Общий журнал работ, журнал забивки свай
- точность установки на место погружения свай; Измерительный
- величину отказа забиваемых свай; То же
- амплитуду колебаний свай в конце вибропогружения; То же
- положение в плане забиваемых свай; То же
- отметки голов свай; То же
- вертикальность оси забиваемых свай; То же, 20 % свай, выбранных случайным образом
- размеры дефектов голов свай. Технический
осмотр, каждая
свая
Приемка выполненных работ Проверить: Акт освидетельствования скрытых работ, исполнительная геодезическая схема
- фактические отклонения забитых свай от разбивочных осей в плане и от проектной отметки по высоте; Измерительный,
каждая свая
- соответствие расположения свай в плане свайного поля проекту. Визуальный,
измерительный
Контрольно-измерительный инструмент: рулетка металлическая, отвес, нивелир, теодолит, тахеометр.
Входной и операционный контроль осуществляют: мастер (прораб), геодезист - в процессе работ.
Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика.

Технические требования и предельные отклонения

СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты.", п. 11.6, табл. 18 (выдержки из таблицы)

или

СП 45.13330.2012 "Земляные сооружения, основания и фундаменты.", п. 12.7.5, табл. 12.1 (выдержки из таблицы)

Технические требования Предельные отклонения Контроль (метод и объем)
1. Установка на место погружения свай размером по диагонали или диаметру, м: Без кондуктора, мм С кондуктором, мм Измерительный, каждая свая
до 0,5 ± 10 ± 5
0,6 - 1,0 ± 20 ± 10
свыше 1,0 ± 30 ± 12
2. Величина отказа забиваемых свай Не должна превышать расчетной величины То же
3. Амплитуда колебаний в конце вибропогружения свай и свай-оболочек То же То же
4. Положение в плане забивных свай диаметром или стороной сечения до 0,5 м включительно:   То же
а) однорядное расположение свай:
поперек оси свайного ряда ± 0,2 d
вдоль оси свайного ряда ± 0,3 d
б) кустов и лент с расположением свай в два и три ряда:
крайних свай поперек оси свайного ряда ± 0,2 d
остальных свай и крайних свай вдоль свайного ряда ± 0,3 d
в) сплошное свайное поле под все зданием или сооружением:
крайние сваи ± 0,2 d
средние сваи ± 0,4 d
г) одиночные сваи ± 5 см
д) сваи-колонны ± 3 см
5. Положение в плане забивных, набивных и буронабивных свай диаметром более 0,5 м:   То же
а) поперек ряда ± 10 см
б) вдоль ряда при кустовом расположении свай ± 15 см
в) для одиночных полых круглых свай под колонны ± 8 см
6. Положение свай, расположенных по фасаду моста: В плане Наклон оси То же
в уровне
пов-ти
суши
в уровне
аква-
тории
а) в два ряда и более ± 0,05 d ± 0,1 d 100:1
б) в один ряд ± 0,02 d ± 0,04 d 200:1
7. Отметки голов свай:   То же
а) с монолитным ростверком ± 3 см
б) со сборным ростверком ± 1 см
в) безростверковый фундамент со сборным оголовком ± 5 см
г) сваи-колонны – 3 см (± 3 см в СП)
8. Вертикальность оси забивных свай кроме свай-стоек ± 2 % Измерительный, 20 % свай, выбранных
случайным образом
13. Сплошность ствола свай, выполненных методом подводного бетонирования Ствол сваи не должен иметь нарушений сплошности Измерительный, испытание образцов, взятых из выбуренных в сваях кернов или другим способом
14. Сплошность ствола полых набивных свай Ствол не должен иметь вывалов бетона площадью свыше 100 см2 или обнажений рабочей арматуры Визуальный, каждая свая
16. Требования к головам свай, кроме свай, на которые нагрузки передаются непосредственно без оголовка (платформенный стык) Торцы должны быть горизонтальными с отклонениями не более 5°, ширина сколов бетона по периметру сваи не должна превышать 50 мм, клиновидные сколы по углам должны быть не глубже 35 мм и длиной не менее чем на 30 мм короче глубины заделки Технический осмотр, каждая свая
17. Требования к головам свай, на которые нагрузки передаются непосредственно без оголовка (платформенный стык) Торцы должны быть горизонтальными с отклонениями не более 0,02, не иметь сколов бетона по периметру шириной более 25 мм, клиновидных сколов углов на глубину более 15 мм То же
Примечание: d - диаметр круглой сваи или меньшая сторона прямоугольной.
He допускается!

- погружать сваи с трещинами более 0,3 мм.

Требования к качеству применяемых конструкций

ГОСТ 19804-91 "Сваи железобетонные. Технические условия." , п. 1.3.11, табл. 3

или

ГОСТ 19804-2012 "Сваи железобетонные заводского изготовления." , п. 6.13, табл. 3

Наименование отклонения геометрического параметра сваи Наименование геометрического параметра сваи, мм Предельные отклонения, мм
Отклонение от линейного размера Длина призматической (цилиндрической) части сваи с ненапрягаемой арматурой при длине сваи:
до 8000 включ. ±25
св. 8000 до 16000 включ. ±30
св. 16000 ±40
То же, свай с напрягаемой арматурой ±50
Размер (наружный диаметр) поперечного сечения сваи:
до 250 включ. +15;-6
св. 250 до 500 включ. +20;-8
св.  500 до 1000 включ. +25; -10
св.  1000 до 1600 включ. +30; -12
св.  1600 до 2500 включ. +40; -15
св.  2500 +50; -16
Толщина стенки сваи типов СП, СК и СО:
до 120 включ. +10;-5
св. 120 до 250 включ. +25;-6
Длина острия или наконечника ±30
Расстояние от центра острия или наконечника до боковой поверхности сваи 15
Расстояние от центра подъемной (монтажной) петли, штыря, втулки и отметки для строповки до концов сваи ±50 (50 в новом ГОСТе)
Отклонение от прямолинейности профиля боковых граней призматической части ствола (направляющих цилиндрической поверхности) сваи на всей длине, мм:
до 8000 включ. - ±25
св. 8000 до 16000 включ. - ±30
св. 16000 - ±40
Отклонение от перпендикулярности торцевой плоскости:
в голове сваи и сваи-оболочки - 0,015 размера стороны (диаметра) поперечного сечения сваи
в зоне стыка составной сваи сплошного квадратного сечения - 0,01 размера стороны (диаметра) поперечного сечения сваи
в зоне стыка составной сваи-оболочки - 0,005 размера стороны (диаметра) поперечного сечения сваи
На поверхности свай не допускаются:
  • раковины диаметром 15 (20 новый ГОСТ) мм и глубиной 5 (10 новый ГОСТ) мм;
  • наплывы бетона высотой более 5 мм;
  • местные околы бетона на углах свай глубиной более 10 (20 новый ГОСТ) мм и общей длиной более 50 (100 новый ГОСТ) мм на 1 м свай;
  • околы бетона и раковины в торце сваи;
  • трещины, за исключением усадочных, шириной более 0,1 мм.
Маркировка

На боковой поверхности сваи на расстоянии 50 см от торца или на торце должны быть нанесены несмываемой краской:

  • товарный знак предприятия-изготовителя;
  • марка сваи;
  • дата изготовления сваи;
  • штамп ОТК;
  • масса сваи.

Каждая партия свай должна сопровождаться установленной формы документом о качестве.

Сваи должны храниться рассортированными по маркам в штабелях высотой не более 2,5 м, горизонтальными рядами, остриями в одну сторону. Между горизонтальными рядами свай должны быть уложены деревянные прокладки, расположенные рядом с подъемными петлями или, в случае отсутствия петель, в местах, предусмотренных для захвата свай при их транспортировании. Прокладки должны быть расположены по вертикали одна над другой, толщина прокладок должна быть на 20 мм больше высоты петель.

Указания по производству работ

СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты.", пп. 11.5, 11.10

Величина отказа забиваемых свай или амплитуда колебаний в конце вибропогружения свай не должна превышать расчетную величину. Отказ свай в конце забивки следует измерять с точностью до 0,1 см.

Сваи длиной до 10 м, недопогруженные более чем на 15 % проектной глубины, и сваи большей длины, недопогруженные более чем на 10 % проектной глубины, но давшие отказ равный или менее расчетного, должны быть подвергнуты обследованию для выяснения причин, затрудняющих погружение, на основании которого должно быть принято решение о возможности использования имеющихся свай или погружения дополнительных.

При поломке свай и в случае вынужденного погружения ниже проектной отметки следует по согласованию с проектной организацией нарастить их монолитным железобетоном.

xn----8sbatmzlhjgcdeo.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
