Carel контроллер – Инструкции Carel

Carel FCM – холодильные контроллеры

Параметр		Тип	Мин	Мах	Ед. изм	По умолчанию
ПАРОЛЬ					–	77
Параметры рабочей точки
St1*	Рабочая точка 1 (основная)	St	-40	100	°C/rH/bar	0.0
St2*	Рабочая точка 2 (вспомогательная) – параметр доступен, только если C00=5,6,7,8	St	-40	100	°C/rH/bar	0.0
C00	Операционный режим	С	0	8	–	2
P01*	St1 дифференциал	P	0.0	100	–	2.0
P02*	St2 дифференциал – параметр доступен, только если С00=5,6,7,8	P	0.0	100		2.0
С03*	Тип рабочей точки	C	0	2	–	0
Параметры управления аналогового выхода
С04	Минимальное выходное значение	C	0	С05	%	0
С05	Максимальное выходное значение	C	С04	100	%	100
С06	Минимальное время мягкого старта для перехода от 0% до 100%	C	С	0	120	s2
С07*	Остановка (отключение дифференциала)	C	0.0	100	–	0.0
С08*	Увеличение скорости	C	0	120	s	0
С09*	Интегрированное действие	C	0	999	s	0
С10	Значение выхода в случае: отсоединенных датчиков или тревоги высокой температуры (низкой при реверсе)	C	0	5	–	0
Параметры управления входом
С13	Тип датчиков (в соответствии с моделью)	C	0,1,3	0,2,7	–	0,1,6
С14*	Тип хладагента – параметр доступен, только если C13=2,4,6	C	0	7	–	0
C15*	Минимальное значение для входов тока или напряжения (параметр не доступен, если C13=0)	C	-40	С16	°C/rH/bar	0.0
C16*	Максимальное значение для входов тока или напряжения (параметр не доступен, если C13=0)	C	C15	100	°C/rH/bar	100/30.0
С17	Фильтр датчика входа (константа времени)	C	0.0	10.0	s	1.0
С18*	Единица измерения – параметр не доступен, если С13=2,4,6 и С14=0 (в соответствии с моделью)	–	C	0	1o2	0
С19*	Управление вторым датчиком	C	0	4	–	0
Параметры управление тревогами
P25*	Нижний порог тревоги	P	-40	P26	°C/rH/bar	-40
P26*	Верхний порог тревоги	P	P25	100	°C/rH/bar	100
P27*	Нижний и Верхний дифференциал тревоги	P	0.0	100	°C/rH/bar	2.0
P28	Задержка включения тревоги	P	0	999	s	1
Параметры управления цифровым Вводом/Выводом
С29	Управление многофункциональным цифровым входом ID1 Параметр доступен только, если С00=0,1,2,3	C	0	5	–	0
С30	Управление многофункциональным цифровым входом ID2	C	0	5	–	0
С31	Управление многофункциональным цифровым выходом (реле) – параметр не доступен в режиме Разморозки (С00=8)РРРРак	C	0	8	–	0
Параметры управления измерением
С32	Показать единицу измерения, показанную в барах	C	0	2 или 3	–	2
С33	Обычно показываемое значение	C	0	5	–	–
P34	Измерение датчика как показано в параметре C19	P	–	–	–	–
P35	Измерение датчика 1 (основное)	P	–	–	–	–
P36	Измерение датчика 2 (вспомогательное)	P	–	–	–	–
P37	Выходное значение (%)	P	–	–	–	–
P38	Входное значение датчика 1 (%)	P	–	–	–	–
P39	Состояние цифрового входа и выхода	P	00.0	11.1	–	–
Параметры управления Разморозкой (РАЗМОРОЗКА: параметры доступны, только если C00=8)
P40*	Порог активации разморозки	P	-40	P41	°C/rH/bar	0
P41*	Порог деактивации разморозки	P	P40	100	°C/rH/bar	100
P42*	Задержка активации разморозки	P	0	240	секунды	5
P43*	Максимальная длительность разморозки	P	1	60	минуты	1
P44*	Минимальный интервал между стартами разморозки	P	1	240	минуты	1
P45*	Выходное значение во время Разморозки	P	0	100	%	0
Параметры управления Клавиатуры/Пульта управления
C50	Включение клавиатуры и пульта управления	C	0	4	–	4
C51	Код включения пульта управления	C	0	99	–	0
Параметры управления Сериальным соединением
C52	Тип сериального подключения	C	0	2	–	1
C53	Сериальный адрес	C	0	255	–	0
С54	Скорость двоичной передачи/адрес места назначения данных	C	0	3 если С52=1 32 если C52=2	–	0
С55	Рамка/страница	C	0	11 если С52=1 255 если С52=2	–	0
С56	Задержка отправления ответа с контроллером	C	0	255	ms	50
С57	Включение конструктивной платы: не изменяйте	C	0	255	%	255

holod-controllers.ru

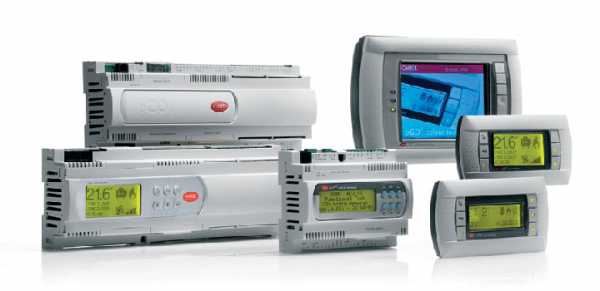

Carel pCO3 – холодильные контроллеры

Контроллер pCO3 представляет собой электронный контроллер на базе микропроцессора, аппаратно и программно совместимый с контроллерами семейства pCO2, и предназначен для применения в системах кондиционирования воздуха и охлаждения. Контроллеры pCO3 работают под управлением программы и комплектуются набором контактов для подключения различных устройств – компрессоры, вентиляторы и так далее.

Узнайте где купить

Скачать инструкцию

Другие контроллеры

Программа управления и текущие параметры хранятся во флэш-памяти и памяти E2PROM, таким образом, сохранность всех данных гарантируется даже при сбоях в электропитании без необходимости применения резервной батареи. Программу можно загрузить с компьютера или специального ключа программирования. Кроме этого,
контроллер pCO3 предусматривает возможность подключения к сети pLAN (pCO Local Area Network) и, равно как другие контроллеры pCO3, к любым другим контроллерам семейства pCO sistema и терминалам семейства pGD. Все контроллеры, подключенные к сети pLAN, могут обмениваться данными (переменными, цифровыми или аналоговыми, в зависимости от используемого прикладного программного обеспечения) с высокой скоростью. Разрешается подключать до 32 устройств, включая контроллеры pCO и терминалы. Таким образом, обеспечивается эффективный обмен информацией. При установке опциональной платы контроллеры pCO3 предусматривают возможность подключения по протоколу CAREL или Modbus к системам диспетчеризации/дистанционного обслуживания. Производитель также предлагает другие опциональные платы для подключения к системе диспетчеризации по другим интерфейсам, кроме RS485. Наконец, при помощи опциональной платы последовательного интерфейса контроллер можно подключить к низовой автоматике (например: клапаны, расширение ввода/вывода pCOe, приводы электронных клапанов.

Условия хранения	-40 до 70 °C, 90% отн. влажность, без конденсата
Рабочие условия	-25 до 70°C, 90% отн. влажность, без конденсата
Индекс защиты	IP20, IP40, только передняя панель
Уровень загрязнения окружающей среды	2
Классификация электробезопасности	Интегрируется в устройства класса 1 и/или системы класса 2
PTI изоляционного материала	Печатная плата: PTI250; изоляционный материал: PTI 175
Период электрической нагрузки через изоляцию	Продолжительный
Тип действия	1С
Тип разъединения или микро переключения	Микрокоммутация
Категория теплостойкости и огнестойкости	Категория D (UL94 – 0 D)
Стойкость к броскам напряжения	Категория 2
Возможное количество циклов действий	100 000
Класс и структура программного обеспечения	Класс А

holod-controllers.ru

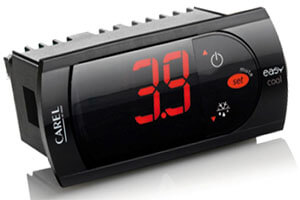

Carel PJ32 – холодильные контроллеры

PJ32 позволяет контролировать работу вентиляторов и циклы оттайки. Имеет входы для двух датчиков, один из которых нужен для контроля температуры в камере, другой для контроля температуры испарителя, чтобы управлять циклами оттайки и работой вентиляторов. Прибор обеспечен тремя реле выхода для управления компрессором, вентиляторами и оттайкой электрической или горячим газом. Микроконтроллер полностью программируется через параметры при помощи клавиатуры.

Узнайте где купить

Скачать инструкцию

Другие контроллеры

Электропитание	230В,+10%/-10% , 50HZ
Потребление	3В*А
Тип датчика	NTC 10KΩ при 25 оС  “CAREL”
Соединительные контакты	Штекер с креплением для провода 0,5-1.5 мм2
Установка	На фиксаторах к передней панели
Дисплей	Светодиодный, три светодиода состояния
Рабочие условия	От -10 оС до 50 оС – влажность не более 90%
Условия хранения	От -20 оС до 70 оС – влажность не более 90%
Диапазон измерения	От –50 до +90 оС  разрешение 1 оС
Передняя панель – индекс защиты	Монтаж на панели с уплотнителем:IP54
Корпус	Пластик, 81 х 36 х 65 мм
Количество автоматических циклов реле	Реле на 8А: не менее 100000 циклов
Очистка устройства	Нейтральные моющие средства и воду

 – Для изменения параметров, не требующих ввода пароля:
Нажмите и удерживайте кнопку “set” в течение 5 секунд до появления надписи “PS”, затем кнопками “up” и “down” выберите требуемый параметр. Нажмите кнопку “set”, для входа в параметр. Кнопками “up” и “down” выберите нужное значение и нажмите кнопку “set” для выхода из параметра. Для выхода с сохранением сделанных изменений нажмите и удерживайте кнопку “set” в течение 5 секунд. Для выхода без сохранения изменений не нажимайте никаких кнопок в течение 60 секунд.
 – Для доступа ко всем параметрам:
Нажмите и удерживайте кнопку “set” в течение 5 секунд до появления надписи “PS”. Далее нажмите кнопку “set”, для входа в параметр. Кнопками “up” и “down” введите пароль. Нажмите кнопку “set” для подтверждения. Далее кнопками “up” и “down” выберите требуемый параметр и нажмите кнопку “set”, для входа в параметр. Кнопками “up” и “down” выберите нужное значение и нажмите кнопку “set”, для выхода из параметра. Для выхода с сохранением сделанных изменений нажмите и удерживайте кнопку “set” в течение 5 секунд. Для выхода без сохранения изменений не нажимайте никаких кнопок в течение 60 секунд.
 – Ручная оттайка:
Для запуска оттайки вручную нажмите и удерживайте кнопку “down” в течение 5 секунд. При неисправности (аварийная сигнализация “E1”) датчика испарителя, процесс оттайки происходит по максимальному времени  оттайки (параметр dP). При срабатывании аварийной сигнализации “EO” цикл оттайки завершится.
 – Непрерывный цикл:
Для запуска компрессора в режиме непрерывного цикла необходимо  нажать и удерживать кнопку «up» в течение 5 секунд. При срабатывании аварийной сигнализации “LO” непрерывный цикл завершится. При срабатывании аварийной сигнализации “EO” непрерывный цикл завершится. Оттайка запустится после непрерывного цикла.
 – Изменение температуры в камере:
Нажмите и удерживайте кнопку “set” до появления значения установленной температуры. Кнопками “up” и “down” установите нужное значение. (Температура изменяется в пределах от параметра r1 до r2, по умолчанию стоит r1). Для выхода с сохранением изменений нажмите кнопку “set”.
 – Перезагрузка для сброса всех параметров микропроцессора:
Одновременно нажать кнопки “down” и “set”. Через несколько секунд на дисплее появится надпись “CF”, свидетельствующая об удачной переустановке бывших значений параметров на заводские.



holod-controllers.ru

Контроллеры Carel в Москве

Контроллеры Carel по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на контроллеры carel, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

Конфигурируемые контроллеры Carel: надежность и производительность

Электронные контроллеры CAREL способны заменить многочисленные электромеханические компоненты. Это позволяет внести изменения в технологию изготовления холодильных установок, а также снизить себестоимость, сократить время сборки и увеличить производительность. Фирма CAREL использует свой большой опыт в сфере электроники для производства инновационных, усовершенствованных, надежных и доступных по цене конфигурируемых контроллеров, производимых в больших количествах; таким образом, продукция фирмы выгодна с точки зрения “цена/производительность”. Параметрические контроллеры могут быть специально сконфигурированы для определенной аппаратуры (регуляторов холодильных камер, холодильных установок и кондиционеров для серверных). Наличие большого количества настраиваемых параметров позволяет применять контроллер в самых различных сферах (например: электрическое или газовое размораживание, завершение работы компрессора). Конфигурируемые контроллеры CAREL, таким образом, характеризуются отличным соотношением конкурентоспособной цены, функциональной гибкости и высоких рабочих характеристик.

CAREL прилагает немалые усилия для того, чтобы сделать использование своей продукции максимально простым, а также на то, чтобы совместить круг возможностей, предлагаемых микропроцессорами, с нуждами пользователей. Кроме того, CAREL предлагает большой диапазон решений для программирования контроллеров, удовлетворяющий все возможные требования: от конфигурирования под нужды заказчика во время изготовления до “ключа” для переноса параметров.

Программируемые контроллеры: высочайшие рабочие характеристики, максимальная гибкость в применении

CAREL выпустила свой первый программируемый контроллер около двадцати лет назад и сегодня предлагает наибольший ассортимент изделий в данном секторе. рСО sistema представляет собой ответ CAREL на потребность в контроллерах с программируемой логикой для аппаратуры HVAC/R (отопления, вентиляции и кондиционирования воздуха).

рСО sistema предлагает многочисленные преимущества производителям установок и систем кондиционирования воздуха и охлаждения:

• сокращение сборочного времени и времени монтажа блоков монтируемых на DIN-рейку;
• управление переходными процессами в реальном времени, с использованием мощных микропроцессоров;

• возможность сохранения событий во флэш-памяти (сигналов тревоги, показателей температуры, давления) в течение продолжительного времени;
• настраиваемый вид пользовательского интерфейса;
• обмен данными с большинством широко используемых стандартов связи посредством встроенного мультипрото-кольного программного обеспечения;
• лучшее соотношение цена/производительность благодаря широкому диапазону имеющихся моделей;
• комплекс инструментальных программных средств EasyTools и конфигурируемые входы, поддерживающие различные стандарты, обеспечивают еще большую гибкость в настройках функций и алгоритмов.

Предлагаемое изделие является мощной и гибкой системой контроля, которая может быть подключена к большинству широко используемых систем управления здания или интегрирована в систему мониторинга и диспетчеризации.

Усовершенствованные коммуникационные решения

CAREL всегда встраивает в свои элементы управления возможность подключения к другим системам и постоянно следит за развитием технологий в сфере коммуникаций. Поэтому контроллеры CAREL, как конфигурируемые, так и программируемые, позволяют:

• быть интегрированы в системы, состоящие из компонентов, изготовленных другими производителями;
• управляться удаленно через модем и Интернет, с помощью стандартного браузера;
• информировать обслуживающий персонал о нештатных ситуациях, например SMS-сообщением.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО “ИНТЕХ”:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

www.air-ventilation.ru

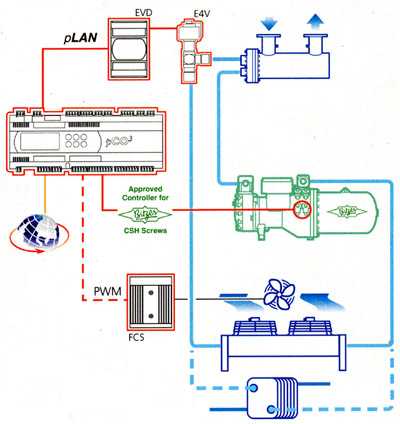

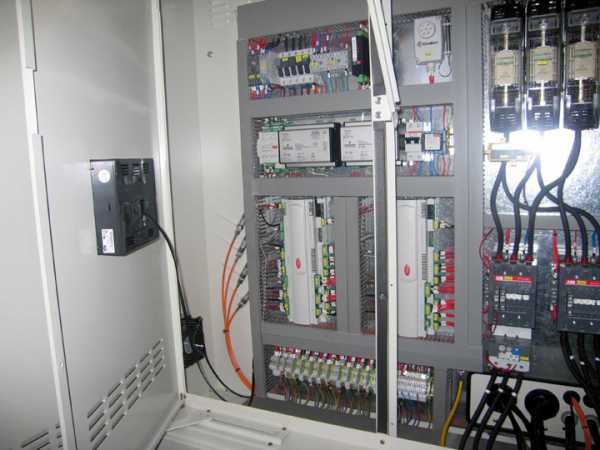

Специализированный контроллер Carel для чиллеров с компрессорами Bitzer
