Воздушные конденсаторы и сухие охладители жидкости (градирни) Carrier

Применение градирен Сarrier

Данный тип климатического оборудования используется в системе чиллер-фанкойл для уменьшения температуры жидкости. С целью создания необходимой тяги теплообменные агрегаты оснащаются вентиляторами. После их использования жидкость не становится ледяной, как от чиллера, – она получается немного прохладной. Применение градирни Carrier тесно связано с работой коммерческих и промышленных систем охлаждения и кондиционирования воздуха.

К градирням Carrier предъявляются строгие требования, обусловленные спецификой их эксплуатации. Они максимально надежны и способны в течение длительного срока обеспечивать бесперебойную работу систем кондиционирования. Экономия электроэнергии при этом составляет 15-20 %.

Сухие градирни Carrier: виды и специфика

Применяемые для охлаждения не только воды, но и продуктов производства сухие градирни Carrier условно можно разделить на две категории:

  • имеющие стандартную конфигурацию теплообменника,
  • с V-образной конфигурацией теплообменника.

К первой категории относятся градирни Carrier, которые выпускаются как с вертикальной, так и с горизонтальной компоновкой. При этом за счет использования универсального крепления вентиляторов конструкция оборудования не меняется. Таким образом, градирня Carrier может работать в обоих положениях.

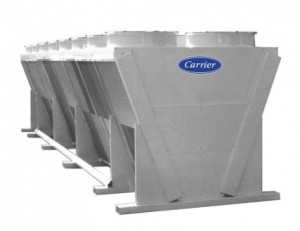

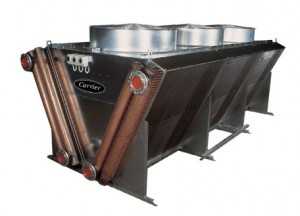

Градирни Carrier c V-образным теплообменником начали выпускаться с 2000 года, и на сегодняшний день они не имеют альтернатив в данной отрасли. Во время использования V-конфигурации достигается значительное увеличение эффективности теплообмена при экономии площади, которую занимает агрегат.

Данное теплообменное оборудование полностью соответствует климатическим условиям северных широт, что актуально для большей части территории России. Оно имеет Сертификат Качества ISO 9001, а соответствие технических характеристик заявленным подтверждено сертификатом Eurovent. Гарантийный срок – 30 лет.

carrierrus.ru

Конденсатор водяного охлаждения в рефконтейнере Carrier 69NT40-511

Конденсатор водяного охлаждения состоит из корпуса и змеевика; вода циркулирует по змеевику из медно-никелевого сплава. Пары хладагента поступают в корпус и конденсируются на внешней поверхности змеевика.
Ржавчина, окалина и шлам на поверхностях водяного охлаждения внутри змеевика препятствуют теплопереносу, снижают производительность системы, вызывают повышение давления и нагрузки на систему.
Проверяя температуру отработанной воды и фактическую температуру конденсации, можно выявить начало загрязнения змеевика. Большая, чем обычно, разница между температурой отработанной воды и фактической температурой конденсации, а

также незначительная разница между температурой воды на входе и выходе конденсатора свидетельствуют о загрязнении змеевика конденсатора.
Чтобы определить приблизительную температуру конденсации (при агрегате, работающем в режиме охлаждения), установите манометр на давление от 0 до 36,2 кг/см2 (от 0 до 500 psig) на вентиль обслуживания на линии нагнетания компрессора.

Пример: Давление нагнетания составляет 10,3 кг/см2 (146,4 psig). В соответствии с Табл. 6-6 (графиком температур и давлений R-134a), давление в 10,3 кг/см2 (146,4 psig) соответствует 43°С (110°F).

Если конденсатор водяного охлаждения загрязнен, его можно очистить следующим образом:

a. Выключите агрегат и отсоедините кабель питания.

b. Отсоедините трубку реле давления воды, открутив две гайки с развальцовкой. Установите колпачок с развальцовкой в четверть дюйма на входную трубку конденсатора водяного охлаждения (он заменяет гайку трубки). При необходимости очистите трубку.

Необходимые материалы и оборудование:

1. Состав Oakite № 22, поставляющийся в виде порошка с расфасовкой в 68 кг (150 фунтов) и 136 кг (300 фунтов).

2. Состав Oakite № 32, поставляющийся в виде жидкости в ящиках с бутылками объемом в 3,785 литра (4 галлона США), а также в оплетенных бутылях весом в 52,6 кг (116 фунтов) нетто.

3. Чистая вода.

4. Кислотоупорный насос, емкости или бутылки с резиновым шлангом.

ПРИМЕЧАНИЕ

При первом применении состава Oakite № 32 необходимо пригласить местного представителя технической службы Oakite, который поможет организовать работу. Он продемонстрирует, как провести очистку с минимальной разборкой оборудования, как рассчитать время и необходимый объем состава, как приготовить раствор, как проконтролировать и закончить очистку, промыть и нейтрализовать оборудование перед установкой на место. Вам будут весьма полезны его знания металлов, типов загрязнения, качества воды, методов очистки.

Краткое описание необходимых действий:

a. Слейте воду из трубок конденсатора. Очистите трубки составом Oakite № 22, чтобы удалить грязь и шлам.
b. Проведите промывку.
c. Очистите трубки составом Oakite № 32, чтобы удалить накипь.

d. Проведите промывку.
e. Проведите нейтрализацию.

f. Проведите промывку.
g. Включите агрегат для работы под нормальной нагрузкой и проверьте давление нагнетания.

Подробное описание необходимых действий:

1. Слейте воду и промойте змеевик конденсатора. Если накипи на внутренних поверхностях трубок сопутствует накопление шлама, перед проведением процедуры удаления накипи необходимо провести тщательную очистку.

2. Для удаления шлама и грязи используйте состав Oakite № 22. Разведите 170 граммов (6 унций) в 3,785 литра (1 галлоне США) воды. Согрейте раствор и заставьте его циркулировать по трубкам по полного удаления грязи и шлама.

3. После очистки тщательно промойте трубки чистой водой.

4. Для удаления накипи приготовьте раствор в 15% (по объему), растворяя состав Oakite № 32 в воде. Для этого медленно добавляйте 0,47 литра (1 пинту США) кислоты (Oakite №32) в 2,8 литра (3 кварты США) воды.

ВНИМАНИЕ

Oakite № 32 является кислотой; кислоту нужно медленно добавлять в воду. НЕ ДОБАВЛЯЙТЕ ВОДУ В КИСЛОТУ – это вызовет образование брызг и сильное нагревание.

Пользуйтесь резиновыми перчатками. При случайном попадании раствора на кожу немедленно смывайте его. Не допускайте попадания брызг раствора на бетон.

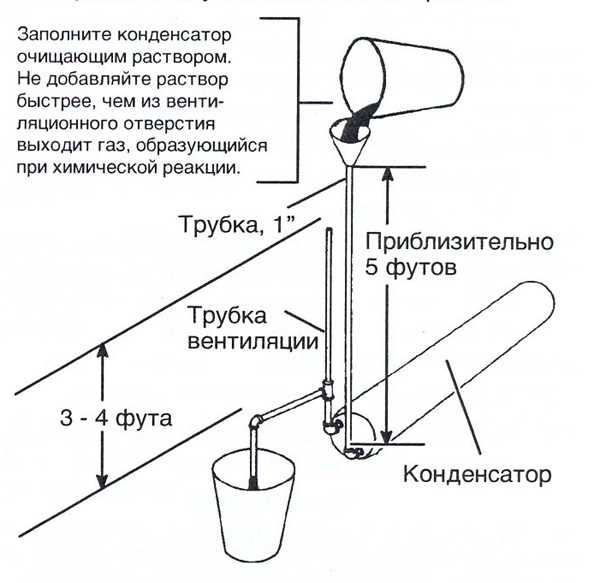

5. Заполните трубки раствором; заполняйте их снизу. См. Рисунок. 6-35. Внимание: не забудьте обеспечить свободный выход газа сверху.



Рисунок 6-35. Очистка конденсарота водяного охлаждения – принудительная циркуляция.

6. Раствор Oakite № 32 должен оставаться в трубках змеевика несколько часов. Периодически обеспечивайте его циркуляцию с помощью кислотоупорного насоса.

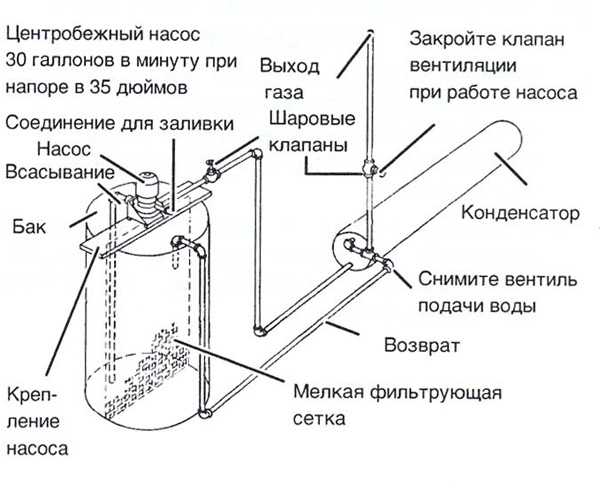

Рисунок 6-36. Очистка конденсатора водяного охлаждения – циркуляция под действием силы тяжести.

Табл.6-1. График температур и сопротивлений для AMBS, DTS, RRS, RTS, SRS и STS

Температура по шкале Цельсия Температура по шкале Фарингейта Сопростивление (ом)
RRS, RTS, SRS и STS :
0 32 32 650 + 91
25 77 10 000 + 50
AMBS, DTS
0 32

32 650 +1720

                       -1620
25 77

10 000 +450

                      – 430



Табл.6-2. График температур и сопротивлений для датчика Partlow

Температура Сопротивление
Фарингейт Цельстя Ом
-10 -23,3 12561,00
-5 -20,6 10579,70
0 -17,8 8944,17
5 -15,0 7588,89
15 -9,4 5520,32
20 -6,7 4731,71
25 -3,9 4068,68
30 -1,1 3509,36
32 0 3310,57
35 1,7 3035,99
40 4,4 2634,10
45 7,2 2291,85
50 10,0 1999,52
55 12,8 1749,11
60 15,6 1534,00
65 18,3 1348,72
75 23,9 1050,14
80 26,7 929,87
85 29,4 825,21
90 32,2 733,93
95 35,0 654,12
100 37,8 584,19
105 40,6 522,79



Табл.6-3. Рекомендуемые моменты затяжки болтов.

Диам. болта
Резьба		 Момент КГМ
ВРАЩЕНИЕ СВОБОДНО
#4 40 5,2 дюйма на фунт 0,05
#6 32 9,6 дюйма на фунт 0,11
#8 32 20 дюймов на фунт 0,23
#10 24 23 дюйма на фунт 0,26
1/4 20 75 дюймов на фунт 0,86
5/16 18 11 футов на фунт 1,52
3/8 16 20 футов на фунт 2,76
7/16 14 31 фут на фунт 4,28
1/2 13 43 фута на фунт 5,94
9/16 12 57 футов на фунт 7,88
5/8 11 92 фута на фунт 12,72
3/4 10 124 фута на фунт 17,14
ВРАЩЕНИЕ НЕ СВОБОДНО (КОНТРГАЙКИ И Т.Д.)
1/4 20 82,5 дюйма на фунт 0,95
5/16 18 145,2 дюйма на фунт 1,67
3/8 16 22,0 фута на фунт 3,04
7/16 14 34,1 фута на фунт 4,71
1/2 13 47,3 фута на фунт 6,54
9/16 12 62,7 фута на фунт 8,67
5/8 11 101,2 фута на фунт 13,99
3/4 10 136,4 фута на фунт 18,86



Табл.6-4. Пределы износа для компрессоров

НАИМЕНОВАНИЕ ДЕТАЛИ  МАКСИМАЛЬНЫЙ РАЗМЕР ИЗГОТОВИТЕЛЯ   МИНИМАЛЬНЫЙ РАЗМЕР ИЗГОТОВИТЕЛЯ МАКСИМАЛЬНЫЙ ИЗНОС ДО РЕМОНТА
ДЮЙМЫ ММ ДЮЙМЫ ММ ДЮЙМЫ ММ
КОРЕННОЙ ПОДШИПНИК





Диаметр коренного подшипника  0,6268 41,3207

0,0020 0,0508
Диаметр шейки вала коренного подшипника

1,6233 41,3218 0,0020 0,0508
ТОРЕЦ ПО НАСОС





Диаметр коренного подшипника 1,3760 34,9504

0,0020 0,0508
Диаметр шейки вала коренного подшипника

1,3735 34,8869 0,0020 0,0508
 ШАТУН 1,3768 34,9707

0,0020 0,0508
Подшипник поршневого пальца

0,6878 17,4701 0,0010 0,0254
ДИАМЕТР ПАЛЬЦА КРИВОШИПА

1,3735 34,8869 0,0025 0,0635
Радиус кривошипа 1,072 27,2288 1,070 27,1780

УПОРНАЯ ШАЙБА (толщина) 0,154 3,9116 0,1520 03,8608 0,0250 0,6350
ЦИЛИНДРЫ





Внутренний диаметр 2,0010 50,8254

0,0020 0,0508
Поршень (диаметр)

1,9860 50,4444 0,0020 0,0508
Поршневой палец (диаметр)

0,6873 17,4574 0,0010 0,0254
Зазор поршевого кольца 0,013 00,3302 0,0050 0,1270 0,0250 0,6350
Боковой зазор поршневого кольца 0,002 00,0508 0,0010 0,0254 0,0020 0,0508



Табл.6-5. Моменты затяжки для компрессора

РАЗМЕР И ДИАМЕТР (ДЮЙМ) РЕЗЬБА НА ДЮЙМ ПРЕДЕЛЫ МОМЕНТА МЕСТО УСТАНОВКИ
ФУТОВ НА ФУНТ КГМ
1/16 27 (трубная) 8-12 1,11 – 1,66 Пробка трубки – коленвала
1/8 20 (трубная) 6-10 0,83 – 1,38 Обратный клапан возврата масла – картер
1/4 20 (трубная) 20-25 2,77 – 3,46 Пробка трубки – присоединенеие манометра
1/4 20 10-12 1,38 – 1,66 Колпачок шатуна
1/4 28 12-15 1,66 – 2,07 Дефлектор – картер
12-16 1,66 – 2,21 Боковой экран
6-10 0,83 – 1,38 Сегмент привода маслонасоса
12-16 1,66 – 2,21 Разгрузочный клапан
5/16 18 16-20 2,21 – 2,77 Крышка – торец крышки
Корпус подшипника
Колпачки блока клемм
20-30 2,77 – 4,15 Клапан всасывания
Клапан нагнетания
3/8 16 40-50 5,53 – 6,92 Корпус подшипника сос стороны насоса
Поддон – основание картера компрессора
Головка цилиндра
7/16 14 55-60 7,61-8,30 Торцевая крышка электродвигателя  – картер
5/8 11 25-30 3,46 – 4,15 Коленвал
5/8 18 60-75 8,30 – 10,37 Пробка байпаса масла – картер
#10 32 4-6 0,55 – 0,83 Сегмент привода маслонасоса
1-1/2 18 NEF 35-45 4,84 – 6,22 Смотровое стекло уровня масла

NEF – Национальный стандарст особой точности

Табл.6-6. График температур и давления R – 134a

     ЦИФРЫ ЖИРНЫМ ШРИФТОМ  = дюймы вакуумного ртутного столбы (см. вак. водородного столба)
ЦИФРЫ ОБЫЧНЫМ ШРИФТОМ = psig (кг/см2)
ТЕМПЕРАТУРА ДАВЛЕНИЕ ТЕМПЕРАТУРА  ДАВЛЕНИЕ
0F 0С Psig Кг/см2 Бар 0F 0С Psig Кг/см2 Бар
-40 -40
 14,6
 37,08
 -0,49
 30
 -1
 26,1
 1,84
 1,80
-35 -37
 12,3
 31,25
 -0,42
 32
 0
 27,8
 1,95
 1,92
-30 -34
 9,7 24,64 -0,33 34 1 29,6 2,08 2,04
-25 -32
 6,7 17,00 -0,23 36 2 31,3 2,20 2,16
-20 -29
 3,5 8,89 -0,12 38 3 33,2 2,33 2,29
-18 -28
 2,1 5,33 -0,07 40 4 35,1 2,47 2,42
-16 -27
 0,6 1,52 -0,02 45 7 40,1 2,82 2,76
-14 -26
 0,4 0,03 0,03 50 10 45,5 3,30 3,14
-12 -24
 1,2 0,08 0,08 55 13 51,2
 3,60
 3,53
-10 -23
 2,0 0,14 0,14 60 16 57,4 4,04 3,96
-8 -22
 2,9 0,20 0,20 65 18 64,1 4,51 4,42
-6 -21
 3,7 0,26 0,26 70 21 71,1 5,00 4,90
-4 -20
 4,6 0,32 0,32 75 24 78,7 5,53 5,43
-2 -19
 5,6 0,39 0,39 80 27 86,7 6,10 5,98
0 -18
 6,5 0,46 0,45 85 29 95,3 6,70 6,57
2 -17
 7,6 0,53 0,52 90 32 104,3 7,33 7,19
4 -16
 8,6 0,60 0,59 95 35 114,0 8,01 7,86
6 -14
 9,7 0,68 0,67 100 38 124,2 8,73 8,56
8 -13
 10,8 0,76 0,74 105 41 135,0 9,49 9,31
10 -12
 12,0 0,84 0,83 110 43 146,4 10,29 10,09
12 -11
 13,2 0,93 0,91 115 46 158,4 11,14 10,92
14 -10
 14,5 1,02 1,00 120 49 171,2 12,04 11,80
16 -9
 15,8 1,11 1,09 125 52 184,6 12,98 12,73
18 -8
 17,1 1,20 1,18 130 54 198,7 13,97 13,70
20 -7
 18,5 1,30 1,28 135 57 213,6 15,02 14,73
22 -6
 19,9 1,40 1,37 140 60 229,2 16,11 15,80
24 -4
 21,4 1,50 1,48 145 63 245,6 17,27 16,93
26 -3
 22,9 1,61 1,58 150 66 262,9 18,48 18,13
28 -2
 24,5 1,72 1,69 155 68 281,1 19,76 19,37



Предыдущая           Оглавление          Следующая

    ООО «Транстек» – Рефконтейнеры.рф ®

www.transtec.ru

ALTO воздушные конденсаторы и сухие охладители жидкости плоская конфигурация теплообменника 09AL/FCAL

Описание

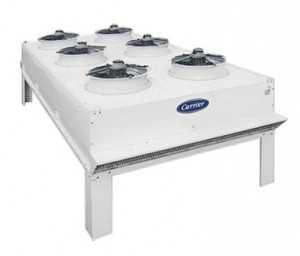

09AL воздушные конденсаторы охватывают большой диапазон по холодопроизводительности от 106,0 до 1602,0 кВт. Разработаны для коммерческого и промышленного использования в системах холодоснабжения и кондиционирования воздуха. Все модели выпускаются с вертикальным или горизонтальным направлением воздушного потока.

09FCAL охладители жидкости охватывают широкий диапазон мощностей по холодопроизводительности от 89,0 до 1498,0 кВт. Могут использоваться со всеми типами жидкостей, не вызывающими коррозию меди. Имеются модели с вертикальным или горизонтальным потоком воздуха.

  • Шесть скоростей вращения вентиляторов, количество вентиляторов от 3 до 12, возможность одно или двухрядного дизайна. В охладителях предусмотрено сочетание медных труб и алюминиевых ребер.
  • Охладители оборудованы вентиляторами пониженной акустической мощности при высокой эффективности воздушного потока.
  • Двигатели семейства ALTO предназначены для работы с системой регулирования частоты вращения (от 50 Гц до 20 Гц).
  • Все конденсаторы и охладители жидкости ALTO протестированы независимыми лабораториями в соответствии с европейскими стандартами: EN 327 для воздушных конденсаторов и EN 1048 для сухих охладителей.
  • Электрические соединения находятся в защищенном коробе, конструкция которого обеспечивает легкий доступ для технического обслуживания.
  • В конденсаторах воздушного охлаждения TENOR могут применяться следующие холодильные агенты: R-134a, R-407C, R-410A и R-404A.

Опции

  • Многоконтурный теплообменник
  • Горизонтальное направление воздушного потока
  • Удлиненная опора
  • Смонтированная электрическая панель
  • Специальный цвет покрытия кожуха
  • Аварийный выключатель
  • Специальные двигатели
  • Выключатель двигателя вентилятора
  • Обеспечение дополнительного переохлаждения за счет специальной конструкции теплообменника (только при вертикальном воздушном потоке)
  • Двухскоростные двигатели с переключением со звезды на треугольник: двухскоростная схема выполняется по специальному заказу
  • Винты из нержавеющей стали
  • ЕС-моторы значительно сокращают потребление электроэнергии
  • При температурах окружающей среды выше 45°С, предусматривается увеличение толщины изоляции
  • Альтернативные материалы оребрения теплообменников при использовании минеральной воды или в условиях загрязненной атмосферы: Медные трубы/алюминиевые ребра с виниловым покрытием

carrierrus.ru

Carrier 09SO/FCSO – Климатические системы Carrier

Carrier 09SO/FCSO

Воздушные конденсаторы и сухие охладители жидкости SOPRANO плоская конфигурация теплообменника

Холодопроизводительность градирни 09SO: 13,0 — 353,0 кВт

Холодопроизводительность градирни 09FCSO: 11,0 — 327,0 кВт



Описание

09SO воздушные конденсаторы охватывают большой диапазон по холодопроизводительности от 13,0 до 353,0 кВт. Разработаны для коммерческого и промышленного использования в системах холодоснабжения и кондиционирования воздуха. Все модели выпускаются с вертикальным или горизонтальным направлением воздушного потока. 09FCSO охладители жидкости охватывают широкий диапазон мощностей по холодо-производительности от 11,0 до 327,0 кВт. Могут использоваться со всеми типами жидкостей, не вызывающими коррозию меди.

Имеются модели с вертикальным или горизонтальным потоком воздуха.

  • Двигатели встроены в высокоэффективные обручи, в результате чего снижается уровень акустической мощности и повышается эффективность воздушного потока, создаваемого узлом «двигатель-крыльчатка».
  • Все конденсаторы и охладители жидкости SOPRANO протестированы независимыми лабораториями в соответствии с европейскими стандартами: EN 327 для воздушных конденсаторов и EN 1048 для сухих охладителей.
  • Сухие охладители предназначены для охлаждения воды или других жидкостей, которые не вызывают коррозию меди.
  • Электрические соединения находятся в защищенном коробе, конструкция которого обеспечивает легкий доступ для технического обслуживания.
  • В конденсаторах воздушного охлаждения SOPRANO могут применяться следующие холодильные агенты: R-134a, R-407C, R-410A и R-404A.

Опции

  • Многоконтурный теплообменник
  • Горизонтальное направление воздушного потока
  • Удлиненная опора
  • Смонтированная электрическая панель
  • Специальный цвет покрытия кожуха
  • Аварийный выключатель
  • Специальные двигатели
  • Выключатель двигателя вентилятора
  • Обеспечение дополнительного переохлаждения за счет специальной конструкции теплообменника (только при вертикальном воздушном потоке)
  • ЕС-моторы значительно сокращают потребление электроэнергии (для моделей 09SO 60 и 09SO 90)
  • При температурах окружающей среды выше 45 °С, предусматривается увеличение толщины изоляции
  • Альтернативные материалы оребрения теплообменников при использовании минеральной воды или в условиях загрязненной атмосферы: медные трубы/ алюминиевые ребра с виниловым покрытием



Документация

Техническая информация Carrier 09SO/FCSO


Другие модели воздушных конденсаторов и сухих охладителей жидкости Carrier

Carrier 09LF/GF
Carrier 09LH/GH
Carrier 09LDV/GDV
Carrier 09AL/FCAL
Carrier 09TE/FCTE

carrier.ru.com

Carrier 09LF/GF – Климатические системы Carrier

Carrier 09LF/GF

Воздушные конденсаторы и сухие охладители жидкости Carrier плоская конфигурация теплообменника

Холодопроизводительность градирни 09LF: 7,5 — 265,0 кВт

Холодопроизводительность градирни 09GF: 9,8 — 187,0 кВт

Конденсаторы с воздушным охлаждением серии 09LF предназначены для применения в холодильных установ-
ках, использующих хладагенты R-404А, R-1 34a, R-407C и R-22.
Охладители серии 09GF применяются для охлаждения воды или иной жидкости, не вызывающей коррозию меди.

Агрегаты предназначены для наружной установки. Использование низкоскоростных и малошумных вентиляторов
позволяет устанавливать их в местах с жесткими требованиями к уровню шума – вблизи больниц, офисов и т. п.


Описание

09LF — воздушные конденсаторы. Тридцать девять типоразмеров с номинальной холодопроизводительностью от 7,5 до 265,0 кВт. Предназначены для работы с холодильными машинами в промышленных системах охлаждения и кондиционирования воздуха.

09GF- сухие охладители жидкости. 18 типоразмеров с номинальной холодопроизводительностью от 9,8 до 187,0 кВт.

  • Варианты из трех типоразмеров вентиляторов и четырех частот вращения вентиляторов.
  • Возможность установки в двух положениях: V — вертикально направленный поток воздуха и Н — горизонтально направленный поток воздуха.
  • Предлагаются комплексные системы управления вентиляторами, основанные на бесступенчатом регулировании скорости вентилятора (VC) и ступенчатом пусковом цикле вентилятора (ступенчатое регулирование).
  • Для конденсаторов воздушного охлаждения, которые совместимы с бесконденсаторными чиллерами (30RWA), и для сухих охладителей, которые совместимы с чиллерами водяного охлаждения (30RW), предлагается опция Pro-Dialog.
  • Быстрая установка.
  • Секция теплообменника изготовлена из медных труб и алюминиевых ребер.
  • Конструкция может быть многопоточной — в соответствии с количеством контуров или наличием контура переохлаждения. Шаг ребер составляет 2,3 мм.
  • Все вентиляторы пригодны для эксплуатации при температуре наружного воздуха до +50° С. Класс защиты вентиляторов не ниже IP 44.
  • Использование малошумных вентиляторов позволяет устанавливать аппараты в местах с жесткими требованиями по уровню шума.



Документация

Техническая информация Carrier 09LF/GF


Другие модели воздушных конденсаторов и сухих охладителей жидкости Carrier

Carrier 09LH/GH
Carrier 09LDV/GDV
Carrier 09SO/FCSO
Carrier 09AL/FCAL
Carrier 09TE/FCTE

carrier.ru.com

Carrier 09LDV/GDV – Климатические системы Carrier

Carrier 09LDV/GDV

Воздушные конденсаторы и сухие охладители жидкости Carrier V-образная конфигурация теплообменника

Холодопроизводительность градирни 09LDV: 170,0 — 1812,0 кВт

Холодопроизводительность градирни 09GDV: 146,0 — 1638,0 кВт

Охладители серии 09GDV предназначены для охлаждения воды или иной жидкости, не вызывающей коррозию меди. Охладители 09GDV и конденсаторы 09LDV имеют аналогичную конструкцию и отличаются только техническими характеристиками.



Описание

09LDV- воздушные конденсаторы с номинальной холодопроизводительностью от 170,0 до 1812,0 кВт.
09GDV — сухие охладители жидкости с номинальной холодопроизводительностью от 146,0 до 1638,0 кВт.

  • Предназначены для коммерческих и промышленных холодильных установок.
  • Два типа вентиляторов и пять скоростей вентиляторов для достижения требуемого уровня шума.
  • Корпус сделан из оцинкованной стали.
  • Применяются системы контроля нагрузки, основанные на плавном регулировании скорости вращения вентилятора (SVC) или на ступенчатом регулировании скорости вращения вентилятора (многоступенчатый контроль).
  • Для конденсаторов воздушного охлаждения, совместимых с бесконденсаторными чиллерами (30RWA) и для сухих охладителей, совместимых с чиллерами водяного охлаждения (30RW), предлагается опция контроля Pro-Dialog.
  • Секция теплообменника сделана из медных трубок и алюминиевых ребер. Стандартное расстояние между ребрами 2,3 мм. Возможно применение алюминиевых ребер с эпоксидным покрытием.
  • Возможность установки системы орошения, повышающей производительность в моменты пиковых нагрузок.
  • Допустимая внешняя температура воздуха для стандартных двигателей составляет +60°С.
  • Двигатели присоединены к выключателям безопасности вентиляторов (IP65) в торце агрегата.



Документация

Техническая информация Carrier 09LDV/GDV


Другие модели воздушных конденсаторов и сухих охладителей жидкости Carrier

Carrier 09LF/GF
Carrier 09LH/GH
Carrier 09SO/FCSO
Carrier 09AL/FCAL
Carrier 09TE/FCTE

carrier.ru.com

Carrier 09TE/FCTE – Климатические системы Carrier

Carrier 09TE/FCTE

Воздушные конденсаторы и сухие охладители жидкости TENOR V-образная конфигурация теплообменника

Холодопроизводительность градирни 09ТЕ: 102,0 — 1092,0 кВт

Холодопроизводительность градирни 09FCТЕ: 90,0 — 1008,0 кВт



Описание

09ТЕ воздушные конденсаторы охватывают большой диапазон по холодопроизводительности от 102,0 до 1092,0 кВт. Разработаны для коммерческого и промышленного использования в системах холодоснабжения и кондиционирования воздуха.

09FCTE охладители жидкости, охватывают широкий диапазон по холодопроизводительности от 90,0 до 1008,0 кВт. Могут использоваться со всеми типами жидкостей, не вызывающими коррозию меди.

  • Шесть скоростей вращения вентиляторов, количество вентиляторов от 2 до 16, возможность одно- или двухрядного дизайна. В охладителях предусмотрено сочетание медных труб и алюминиевых ребер.
  • Двигатели семейства TENOR предназначены для работы с системой регулирования частоты вращения от 50 Гц до 20 Гц.
  • Все конденсаторы и охладители жидкости TENOR протестированы независимыми лабораториями в соответствии с европейскими стандартами: EN 327 для воздушных конденсаторов и EN 1048 для сухих охладителей.
  • Электрические соединения находятся в защищенном коробе, конструкция которого обеспечивает легкий доступ для технического обслуживания.
  • В конденсаторах воздушного охлаждения TENOR могут применяться следующие холодильные агенты: R-134a, R-407C, R-410A и R-404A.

Опции

  • Многоконтурный теплообменник
  • Смонтированная электрическая панель
  • Специальный цвет покрытия кожуха
  • Аварийный выключатель
  • Специальные двигатели
  • Выключатель двигателя вентилятора
  • Двухскоростные двигатели с переключением со звезды на треугольник: двухскоростная схема выполняется по специальному заказу
  • Винты из нержавеющей стали
  • ЕС-моторы значительно сокращают потребление электроэнергии
  • При температурах окружающей среды выше 45 °С, предусматривается увеличение толщины изоляции
  • Альтернативные материалы оребрения теплообменников при использовании минеральной воды или в условиях загрязненной атмосферы:
    • медные трубы/алюминиевые ребра с виниловым покрытием
    • медные трубы/алюминиевые ребра с широким выбором антикоррозионного покрытия в зависимости от условий эксплуатации



Документация

Техническая информация Carrier 09TE/FCTE


Другие модели воздушных конденсаторов и сухих охладителей жидкости Carrier

Carrier 09LF/GF
Carrier 09LH/GH
Carrier 09LDV/GDV
Carrier 09SO/FCSO
Carrier 09AL/FCAL

carrier.ru.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Автор: ООО Приоритет-Пермь 2019 © Все права защищены.
Карта сайта
