Пульты управления для VRF-системы Carrier

Индивидуальное управление блоками VRF-системы Carrier

Беспроводной пульт WL-12-CM Подсветка дисплея. Вкл./выкл. кондиционера. Температурный диапазон: от 17°С до 30°С. Выбор режима: Авто, Охлаждение, Обогрев, Осушение, Вентилятор. Режим экономии. Таймер на 24 часа. Регулировка скорости вентилятора (Высокий/Средний/Низкий/Авто). Качание воздухораспределительной заслонки (SWING).
Беспроводной пульт WL-14-CM Подсветка дисплея. Вкл./выкл. кондиционера. Температурный диапазон: от 17°С до 30°С. Режим 26 °С. Выбор режима: Авто, Охлаждение, Обогрев, Осушение, Вентилятор. Режим экономии. Таймер на 24 часа. Регулировка скорости вентилятора (Высокий/Средний/Низкий/Авто). Качание воздухораспределительной заслонки (SWING). Функция Follow Me (опция)

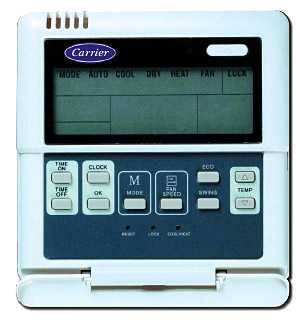

Проводные пульты WR-10-CM и WR-12-CM Температурный диапазон: от 17°С до 30°С. Выбор режима: Авто, Охлаждение, Обогрев, Осушение, Вентилятор. Режим экономии. Таймер на 24 часа. Регулировка скорости вентилятора (Высокий/Средний/Низкий/Авто). Качание воздухораспределительной заслонки (SWING). Функция Follow Me (опция для WR-12-CM).
Проводные пульты WR-29A-CM и WR-29B-CM Все основные функции пульта WR-10-CM. Напоминание об очистке фильтра. Авторестарт. Беспроводной приемник сигнала. Установка адреса.
Проводной пульт WR-90-CM(С) Все основные функции пульта WR-10-CM. Напоминание об очистке фильтра. Авторестарт. Бесшумный режим. Установка адреса. Функция Follow me.

Центральное управление VRF-системой Carrier

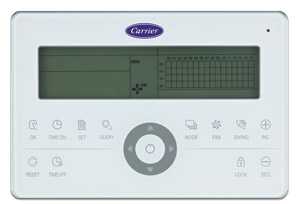

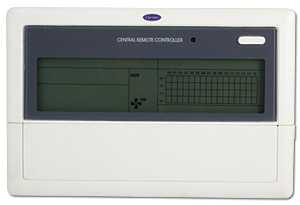

Центральный пульт управления внутренними блоками CRF-10-CM Управление максимум 64 внутренними и 32 наружными блоками. Яркий ЖК-дисплей. Функция запоминания настроек. Групповое и индивидуальное управление блоками. Выбор режима: Охлаждение, Обогрев, Вент., Стоп. Регулировка скорости вентилятора (Высокий/Средний/Низкий/Авто). Режим блокировки.
Центральный пульт управления внутренними блоками CRF-30-CM Управление максимум 64 внутренними и 32 наружными блоками. Удобное и современное сенсорное управление
Все основные функции пульта CRF-10-CM Центральный пульт управления с недельным таймером WCRF-10-CM Настройка недельного таймера (Максимум 128 режимов недельного и ежедневного управления). Групповое и индивидуальное управление блоками (до 64 внутренних блоков). Яркий ЖК-дисплей с подсветкой. Настройка температуры. 3 режима блокировки.
Центральный пульт управления наружными блоками CRС-10-CM Управление макс. 32 наружными блоками. Отображает режим работы и коды неисправностей наружных блоков. Отображает энергопотребление системы, если к наружному блоку подключен счетчик расхода электроэнергии..

Система управления 4 поколения Carrier 4GNS

Система управления четвертого поколения Carrier 4GNS разработана специально для мультизональных VRF-систем кондиционирования. Она позволяет решать самые разные задачи в зависимости от размеров кондиционируемого здания и его назначения. В состав системы 4GNS входит интеллектуальный интерфейсный модуль со встроенным WEB-сервером и программное обеспечение.

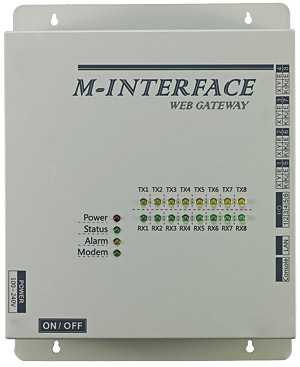

Функции интерфейсного модуля 4GNS

• Индивидуальное управление максимум 256 внутренними блоками, до 64 наружных блоков на каждый интерфейс.
• К одному компьютеру можно подключить до 4 интерфейсных модулей через роутер, хаб или LAN.
• До 1024 внутренних блоков могут управляться с одного компьютера. Выключение блока в случае аварии или неисправности/ выходной сигнал аварии.
• В случае отключения электроснабжения или аварии, интерфейсный модуль автоматически создает резервную копию всех данных на SD карте памяти.

Функции программного обеспечения 4GNS

• Простое использование и настройка на английском или русском языке.
• Дружественный интерфейс управления, не требующий длительного изучения и подготовки пользователя.
• До 4 одновременных интернет-подключений через веб-браузер.
• Поддерживаются браузеры Internet Explorer, Firefox, Safari и Chrome.
• Программирование расписания работы, до 10 режимов на каждый день для каждого блока или группы блоков.
• Дополнительные функции: установка температурных ограничений, мониторинг энергопотребления, визуальная навигация, хранение отчета о работе системы за 3 месяца.
• СМС-оповещение об ошибках на мобильный телефон (требуется дополнительный GSM-модуль).

Шлюзы системы управления зданием LonWorks, BaCnet, Modbus

1. Новый шлюз LonWorks NW-LNWD-CM разработан в соответствии со стандартом LonMark. Использование шлюза позволяет подключать до 64 внутренних блоков к системе управления зданием.

2. Шлюз BaCnet NW-BCN-CM включает 4 группы коммуникационных портов и поддерживает подключение до 256 внутренних и 128 наружных блоков с помощью системы управления зданием. Управление через веб-интерфейс.

3. Шлюз Modbus NW-MOD-CM поддерживает подключение до 64 внутренних блоков. Передача информации осуществляется в RTU режиме.

aeroprof.ru

Carrier 33TA_AC01 – пульт управления 2-х трубным фанкойлом.

• Маркировка: 33TA_AC01 (Тип A).
• Производство: КНР.
• Совместимость: Двухтрубные фанкойлы.
• Тип управляемого двигателя фанкойла: Многоскоростной двигатель ~230 В / 50 Гц.
• Тип управляемого клапана фанкойла: Двухпозиционный on/off (вкл/выкл) ~230 В / 50 Гц.
• Контроль температуры: Электронный, микропроцессором в диапазоне 10-30 °C.
• Исполнение: Проводной для настенного монтажа.
• Цвет: белый.
• Размеры (В*Ш*Г), мм: 107*107*29,5.

Цена: 5280 ₽.

Розничная цена с НДС. Уточняйте Вашу цену со скидкой в зависимости от количества.

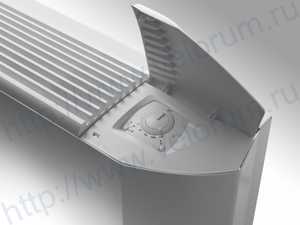

Настенный пульт управления Carrier 33TA _AC01 (Тип А) предназначен для управления двухтрубным фанкойлом. При использовании адаптера 42N9100 пульт управления может быть установлен на корпусе консольного фанкойла Carrier серии 42NMS. Каждый пульт управления управляет только одним фанкойлом. Для управления несколькими фанкойлами с одного пульта в каждый управляемый фанкойл необходимо установить плату группового контроля 42N9108.

Функционал проводных пультов управления Carrier 33TAAC01

Подробное описание пультов управления 33TA_AC01 изложено в статье Пульты управления фанкойлами Carrier 33TA 33TB.

Электронный термостат Carrier 33TA_AC01 позволяет работать с уставками по температуре от 10 °C до 30 °C с возможностью ограничения уставки по температуре с целью более низкого энергопотребления системы чиллер-фанкойл. В режиме охлаждения температурную уставку термостата фанкойла можно ограничить в диапазоне от 23 °C до 30 °C, что, также позволит избежать простуды в летний период в результате резкого перепада температур в помещении и вне помещения. В режиме обогрева пульт управления фанкойлом позволяет ограничить уставку в диапазоне температур от 10 °C до 21 °C, позволяя достигнуть высокой энергоэффективности в публичных местах. Ограничения по диапазону регулируемых температур пультом управления устанавливаются переключателем внутри пульта управления.

Преимущества электронных термостатов Carrier 33TA_AC01.

Автоматическая регулировка скорости вращения вентилятора фанкойла. Если значение температуры воздуха в помещении сильно отличается от уставки на пульте управления, то автоматически будет выбрана самая высокая скорость вращения вентилятора, по мере достижения необходимой температуры в помещении — пульт управления фанкойлом автоматически снизит скорость вращения до минимальной, сохраняя баланс между максимальным уровнем комфорта в помещении и минимальным уровнем шума. При наличии датчика температуры воды, мотор вентилятора фанкойла может автоматически отключаться, при падении температуры воды ниже +35 °C в режиме обогрева и при повышении температуры воды выше +18 °C в режиме охлаждения.

Автоматическое переключение между режимами обогрева и охлаждения, по датчику температуры воды в теплообменнике (дополнительная опция).

Автоматическое переключение между режимами охлаждения и обогрева по внешнему сигналу от системы диспетчеризации здания (управляющий сигнал по сухому контакту сообщает системе о наличии в данный момент холодной или горячей воды в теплообменнике).

Защита от обмерзания поддерживает температуру в помещении выше +5 °C независимо от того включен термостат или нет с целью предотвращения замерзания воды в теплообменнике.

Функция энергосбережения полезна, когда необходимо, чтобы в отсутствии людей в помещении фанкойл продолжал работать и по возвращении людей в помещение быстрее выходить на заданный режим работы. Когда кнопка энергосбережения e нажата — фанкойл автоматически меняет уставку на ±4 °C что позволяет значительно сократить расходы на энергопотребление системы чиллер-фанкойл.

Яркость светодиодов индикации автоматически снижается через 10 секунд после выполнения последнего действия с пультом управления. При использовании в отелях, для меньшего «светового шума» в помещении можно изменить настройку пульта управления фанкойлом на полное отключение светодиодов индикации через 10 секунд после последнего действия.

Анализ проб воздуха — функция периодического включения вентилятора фанкойла для проверки температуры воздуха в помещении, при использовании выносного датчика температуры, расположенного в воздуховоде фанкойла, либо, в случаях неравномерного распределения температурных потоков в помещении. Часто температура в помещении и температура в канале воздуховода фанкойла или в разных областях помещения может значительно отличаться. При включенной функции анализа проб воздуха — термостат будет периодически включать вентилятор фанкойла, чтобы оценить реальную температуру воздуха в помещении и при необходимости скорректировать её до заданной.

Настройка режима работы вентилятора по достижению заданной температуры в помещении в двух вариантах: как и в большинстве пультов управления фанкойлами представленных на нашем рынке по достижению заданной температуры термостат выключит мотор вентилятора и перекроет клапаны подачи воды, либо, термостат Carrier может только перекрыть клапаны подачи воды и оставить работать вентилятор в режиме вентиляции, при выборе автоматического режима работы вентилятора — он переключится на минимальную скорость с целью снижения уровня шума в помещении.

Внешний контакт, действие по сигналу на котором можно настроить двумя способами. 1) Если на контакте установить датчик присутствия людей в помещении, то при отсутствии людей в помещении, пульт управления переключит фанкойл в режим энергосбережения, то есть повысит температурную уставку по охлаждению на 4 °C или понизит на 4 °C в режиме обогрева. А при возващении людей в помещение — вернется уставке выбранной пользователем. 2) Если на контакте установить датчик открытого окна, то при открытии окон в помещении, фанкойл автоматически выключится. При этом активной останется только функция защиты от обмерзания теплообменника. Фанкойл сова включится, когда окна закроют.

www.velorum.ru

РЕФ-Сервис – установка, ремонт рефрижераторов – Ремонт пультов Carrier – РЕФ-Сервис

Осуществляем ремонт пультов и блоков управления Carrier цены уточняйте по телефону +7(906) 046 46 49

ref-servis.ru

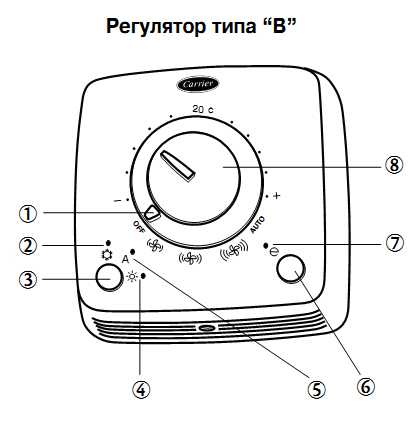

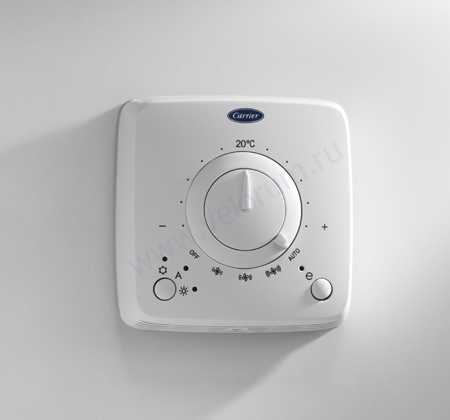

Carrier 33TB_AC01 – пульт управления 4-х трубным фанкойлом.

• Маркировка: 33TB_AC01 (Тип B).
• Производство: КНР.
• Совместимость: Четырёхтрубные фанкойлы; двухтрубные фанкойлы с электронагревателем.
• Тип управляемого двигателя фанкойла: Многоскоростной двигатель ~230 В / 50 Гц.
• Тип управляемого клапана фанкойла: Двухпозиционный on/off (вкл/выкл) ~230 В / 50 Гц.
• Контроль температуры: Электронный, микропроцессором в диапазоне 10-30 °C.
• Исполнение: Проводной для настенного монтажа.
• Цвет: белый.
• Размеры (В*Ш*Г), мм: 107*107*29,5.

Цена: 6120 ₽.

Розничная цена с НДС. Уточняйте Вашу цену со скидкой в зависимости от количества.

Настенный пульт управления Carrier 33TB_AC01 (Тип Б) предназначен для управления четырёхтрубным фанкойлом. При использовании адаптера 42N9101 пульт управления может быть установлен на корпусе консольного фанкойла Carrier серии 42NMS. Каждый пульт управления управляет только одним фанкойлом. Для управления несколькими фанкойлами с одного пульта в каждый управляемый фанкойл необходимо установить плату группового контроля 42N9108.

Функционал проводных пультов управления Carrier 33TB_AC01

Подробное описание пультов управления 33TB AC01 изложено в статье Пульты управления фанкойлами Carrier 33TA 33TB.

Электронный термостат Carrier 33TA_AC01 позволяет работать с уставками по температуре от 10 °C до 30 °C с возможностью ограничения уставки по температуре с целью более низкого энергопотребления системы чиллер-фанкойл. В режиме охлаждения температурную уставку термостата фанкойла можно ограничить в диапазоне от 23 °C до 30 °C, что, также позволит избежать простуды в летний период в результате резкого перепада температур в помещении и вне помещения. В режиме обогрева пульт управления фанкойлом позволяет ограничить уставку в диапазоне температур от 10 °C до 21 °C, позволяя достигнуть высокой энергоэффективности в публичных местах. Ограничения по диапазону регулируемых температур пультом управления устанавливаются переключателем внутри пульта управления.

Преимущества электронных термостатов Carrier 33TB_AC01.

• Автоматическая регулировка скорости вращения вентилятора фанкойла. Если значение температуры воздуха в помещении сильно отличается от уставки на пульте управления, то автоматически будет выбрана самая высокая скорость вращения вентилятора, по мере достижения необходимой температуры в помещении — пульт управления фанкойлом автоматически снизит скорость вращения до минимальной, сохраняя баланс между максимальным уровнем комфорта в помещении и минимальным уровнем шума. В режиме обогрева вентилятор фанкойла включается с задержкой примерно в одну минуту, чтобы теплообменники успели нагреться, для предотвращения распространения холодных потоков воздуха.
• Усиленный обогрев (Booster heating) работает в конфигурации двухтрубный фанкойл со встроенным электронагревателем. Функция работает только с опциональным датчиком температуры воды, при использовании горячей воды в теплообменнике и реализована следующим образом: Если в двухтрубной системе с электронагревателем в водяном теплообменнике температура падает ниже +30 °C, то фанкойл переходит в режим обогрева только используя встроенный электронагреватель. При температуре воды в теплообменнике в диапазоне от +35 °C до +45 °C открываются клапаны подачи воды и дополнительно включается электронагреватель, что позволяет быстрее выйти на заданную температуру в помещении. При температуре воды в теплообменнике выше +45 °C пульт управления фанкойлом открывает только клапаны подачи воды и не использует электронагреватель.
• Автоматическое переключение между режимами обогрева и охлаждения.
• Защита от обмерзания поддерживает температуру в помещении выше +5 °C независимо от того включен термостат или нет с целью предотвращения замерзания воды в теплообменнике.
• Функция энергосбережения полезна, когда необходимо, чтобы в отсутствии людей в помещении фанкойл продолжал работать и по возвращении людей в помещение быстрее выходить на заданный режим работы. Когда кнопка энергосбережения e нажата — фанкойл автоматически меняет уставку на ±4 °C что позволяет значительно сократить расходы на энергопотребление системы чиллер-фанкойл.
• Яркость светодиодов индикации автоматически снижается через 10 секунд после выполнения последнего действия с пультом управления. При использовании в отелях, для меньшего «светового шума» в помещении можно изменить настройку пульта управления фанкойлом на полное отключение светодиодов индикации через 10 секунд после последнего действия.
• Анализ проб воздуха — функция периодического включения вентилятора фанкойла для проверки температуры воздуха в помещении, при использовании выносного датчика температуры, расположенного в воздуховоде фанкойла, либо, в случаях неравномерного распределения температурных потоков в помещении. Часто температура в помещении и температура в канале воздуховода фанкойла или в разных областях помещения может значительно отличаться. При включенной функции анализа проб воздуха — термостат будет периодически включать вентилятор фанкойла, чтобы оценить реальную температуру воздуха в помещении и при необходимости скорректировать её до заданной.
• Настройка режима работы вентилятора по достижению заданной температуры в помещении в двух вариантах: как и в большинстве пультов управления фанкойлами представленных на нашем рынке по достижению заданной температуры фанкойл выключит мотор вентилятора и перекроет клапаны подачи воды, либо, термостат Carrier может только перекрыть клапаны подачи воды и оставить работать вентилятор в режиме рециркуляции, при выборе автоматического режима работы вентилятора — он переключится на минимальную скорость с целью снижения уровня шума в помещении.
• Внешний контакт, действие по сигналу на котором можно настроить двумя способами. 1) Если на контакте установить датчик присутствия людей в помещении, то при отсутствии людей в помещении, пульт управления переключит фанкойл в режим энергосбережения, то есть повысит температурную уставку по охлаждению на 4 °C или понизит на 4 °C в режиме обогрева. А при возвращении людей в помещение — вернется уставке выбранной пользователем. 2) Если на контакте установить датчик открытого окна, то при открытии окон в помещении, фанкойл автоматически выключится. При этом активной останется только функция защиты от обмерзания теплообменника. Фанкойл сова включится, когда окна закроют.
