Настенный газовый котел Celtic DS Platinum, что учитывать при эксплуатации
Южнокорейская компания DAESUNG CELTIC является одним из крупнейших производителей бытовой техники для дома. Но основным направлением концерна является разработка и производство газового отопительного оборудования.
Содержание:
Главное отличие продукции DAESUNG – это использование новейших разработок, увеличивающих КПД и экономичность. Настенный газовый котел Celtic можно установить, как в небольшом доме на 100-150 м², так и в просторном коттедже с общей отапливаемой площадью до 400 м².
Тех-данные навесного оборудования марки Celtic
Двухконтурный настенный газовый котёл Celtic DS Platinum оснащен «умной автоматикой». В результате практически все процессы: диагностика, контроль над розжигом и горением, поддерживание давления в системе отопления осуществляется самостоятельно без вмешательства пользователя.
Отличительными особенностями модификации являются следующие характеристики:
-
Модульная наддувная горелка — котел имеет закрытую топочную камеру. Подача воздуха и отвод продуктов сгорания выполняются принудительным способом, с помощью вентиляторов. Блок управления котла регулирует подачу кислорода и газа и с помощью этого плавно понижает или повышает температуру теплоносителя. - Конструкция ГВС — во внутреннее устройство котла входит два теплообменника. Принцип работы заключается в том, что теплоноситель и горячая вода нагреваются отдельно. Такое решение увеличивает скорость и эффективность работы оборудования. Контроллер помогает выставить необходимые настройки ГВС: интенсивность и температуру нагрева, пропускную способность и другие важные функции.3-х ходовой клапан отвечает за то, чтобы горячая вода подавалась с одинаковой температурой, вне зависимости от давления водоснабжения и общего количества пользователей.
- Система дымоудаления — отработанные газы удаляются через коаксиальный дымоход для котла. Через коаксиальную трубу осуществляется и забор воздуха, предусмотрено горизонтальное подключение. Скорость работы вентиляторов регулируется автоматически, с помощью контроллера.
- Система безопасности — газовые котлы отопления Celtic DS Platinum двухконтурного типа оснащены многофункциональной системой, предотвращающей возникновение аварийных ситуаций.В Группу безопасности входят датчики температуры нагрева теплоносителя, тяги дымохода, давления в системе отопления. Дополнительно установлены автоматические клапаны сброса лишнего объема теплоносителя.Конденсационные двухконтурные газовые котлы Селтик в автоматическом режиме обеспечивают контроль над следующими функциями: разблокировкой циркуляционного насоса, антизамерзания, падения давления и перегрева.

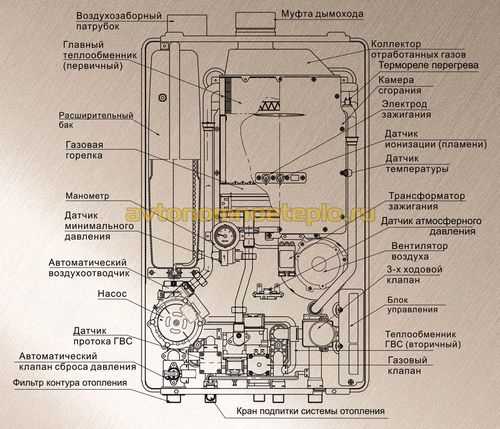

- Конденсационный модуль — имеется в каждой модели класса премиум. Устройство и схема котла позволяют аккумулировать и направить на нагрев теплоносителя температуру отходящих газов. Благодаря использованию тепла конденсата, КПД увеличивается до 105%.
- Уникальные технологии — неисправности у котла Celtic в первые несколько лет эксплуатации практически не встречаются. При условии правильного монтажа и своевременного обслуживания, можно добиться того, что станция безупречно прослужит весть срок службы. Стабильная работа обеспечивается несколькими узлами разработанными конструкторами компании.2-х контурные конденсационные навесные газовые отопительные котлы Celtic DS Platinum имеют встроенный генератор переменного тока, обеспечивающий защиту всем энергозависимым узлам от скачков напряжения. При отключении электроэнергии, все рабочие настройки сохраняются. После включения котла запускается последний режим работы.Для защиты водяных контуров используется насос с сухим ротором. Подача воздуха осуществляется вентиляторами постоянного тока.

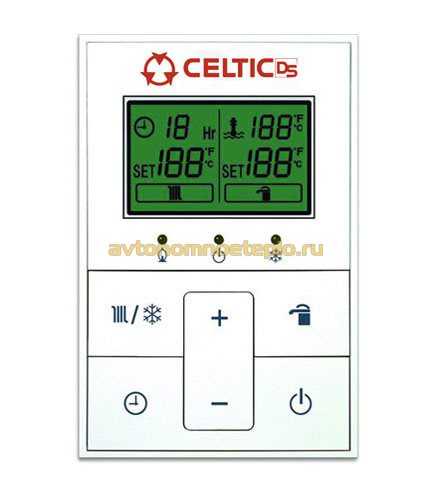

- Система самодиагностики — все неполадки в работе автоматически фиксируются и выдаются на экран ЖК-дисплея, что облегчает поиск неисправностей и последующее техническое обслуживание.
Модульная наддувная горелка — котел имеет закрытую топочную камеру. Подача воздуха и отвод продуктов сгорания выполняются принудительным способом, с помощью вентиляторов. Блок управления котла регулирует подачу кислорода и газа и с помощью этого плавно понижает или повышает температуру теплоносителя.
Система безопасности — газовые котлы отопления Celtic DS Platinum двухконтурного типа оснащены многофункциональной системой, предотвращающей возникновение аварийных ситуаций.В Группу безопасности входят датчики температуры нагрева теплоносителя, тяги дымохода, давления в системе отопления. Дополнительно установлены автоматические клапаны сброса лишнего объема теплоносителя.Конденсационные двухконтурные газовые котлы Селтик в автоматическом режиме обеспечивают контроль над следующими функциями: разблокировкой циркуляционного насоса, антизамерзания, падения давления и перегрева.
Уникальные технологии — неисправности у котла Celtic в первые несколько лет эксплуатации практически не встречаются. При условии правильного монтажа и своевременного обслуживания, можно добиться того, что станция безупречно прослужит весть срок службы. Стабильная работа обеспечивается несколькими узлами разработанными конструкторами компании.2-х контурные конденсационные навесные газовые отопительные котлы Celtic DS Platinum имеют встроенный генератор переменного тока, обеспечивающий защиту всем энергозависимым узлам от скачков напряжения. При отключении электроэнергии, все рабочие настройки сохраняются. После включения котла запускается последний режим работы.Для защиты водяных контуров используется насос с сухим ротором. Подача воздуха осуществляется вентиляторами постоянного тока.Управление котлом осуществляется через выносной блок. На дисплей выводится вся необходимая информация о работоспособности оборудования: давление в газовом котле, нагрев теплоносителя и ГВС, и т.д.
Что надо помнить при монтаже котла
Автономные отопительные станции Селтик зарекомендовали себя как качественное и надежное оборудование для дома, требующее минимального присутствия человека. Но хорошие технические характеристики доступны только при условии соблюдения рекомендаций производителя, относительно установки и обслуживания.
О чем необходимо помнить во время монтажа котла?
- Подключение линии напряжения и электрооборудования. Котлы являются энергозависимыми и не могут работать без электричества. Плата контроллера надежно защищена от перепадов напряжения встроенным стабилизатором.Если подключить комнатный термостат, удастся существенно снизить расход газа. Для установки выносного блока управления, термодатчиков потребуются услуги специалиста.
- Подключение к системе водоснабжения и отопления. Обвязка газового котла марки Celtic осуществляется достаточно просто. Требуется подвести трубы отопления и ГВС. На подпитку устанавливается система водоподготовки. Устанавливать циркуляционный насос и дополнительное оборудование не нужно.
- Получение разрешения на монтаж. Особенностью конструкции является наличие закрытой топочной камеры и второго теплообменника. Такое устройство существенно снижает требования к помещениям, которые могут использоваться в качестве котельной.На все модели котлов Селтик выдано разрешение Ростехнадзора, поэтому сделать проектную документацию в газовой инспекции можно сделать быстро и без «проволочек» по времени.
- Обслуживание — регулярная самостоятельная профилактика продлевает срок эксплуатации устройства. При возникновении соответствующего предостережения на дисплее, следует почистить водяной фильтр, проверить тягу и исправить другие выявленные неполадки. Ремонт автоматики выполняется исключительно специалистами сервисного центра.
Подключение к системе водоснабжения и отопления. Обвязка газового котла марки Celtic осуществляется достаточно просто. Требуется подвести трубы отопления и ГВС. На подпитку устанавливается система водоподготовки. Устанавливать циркуляционный насос и дополнительное оборудование не нужно.Сравниваем достоинства и недостатки
Котлы Селтик, судя по отзывам покупателей корейской техники, имеют несколько существенных преимуществ. Есть и свои недостатки, на которые также необходимо обратить внимание.
Преимущества:
- Низкие требования к установке.
- Высокий КПД.
- Экономичный расход газа.
- Точный контроль нагрева теплоносителя и ГВС.
- Моментальная подача горячей воды.
Недостатки:
- Отсутствие необходимого количества сервисных центров.
- Дорогостоящий ремонт.
- Высокая стоимость котла.
Если сравнить характеристики котлов с отопительным оборудованием, предлагаемым другими производителями, становится очевидным, что DAESUNG CELTIC хороший выбор для тех, кто ценит автономность и комфорт во время эксплуатации.
Похожие статьиabisgroup.ru
ESR -2.35 | celtic.loc
Размеры отопления, м2
420
Камеры сгорания
Закрытого типа
Материал теплообменника
Основной – Медь, вторичный – нерж.сталь
Размеры(Ш×Д×В), мм
460×205×700
Тепловая мощность (Полная нагрузка), кВт (ккал/ч)
40.7 (35,000)
Тепловая мощность (Частичная нагрузка), кВт (ккал/ч)
12.2 (10,500)
Присоединительные размеры
Отопление, дюйм
3/4″
Горячая вода, дюйм
1/2″
Впуск газа, дюйм
3/4″
Давление газа при входе
Макс.
250 ммh3O
Мин.
110 ммh3O
Расход газа (макс) LNG, м3/ч
4,15
Расход газа (макс) LPG, кг/ч2,10
Общий КПД, %
92,6
Производительность горячей воды ∆t 25°, Л/мин
20.0
Производительность горячей воды ∆t 40°, Л/мин
14.6
Потребляемая мощность, В
145
Электропитание, В/Гц
220/50
Отопление ( мин / макс), кгс/см2
0,1 / 3,0
Горячая вода, кгс/см2
Макс.: 10,0, Умеренное 0.5 ~ 3.0 кгс/см2
Макс.темпер.отопления, oС
80
Регулирование газа
Пропорциональное регулирование
Расширительный бак, л
5,3
Вес, кг
26
Диаметры дымохода, мм
Воздухозаборник : 75, Внутренняя труба : 75, Внешняя труба : 100
www.celtic.uz
| Компания производитель | Daesung Celtic Enersys Co., Ltd |
| Страна производитель | Южная Корея |
| Количество контуров | двухконтурный (для отопления и ГВС) |
| Тип размещения | настенный |
| Тип камеры сгорания | закрытая (принудительная тяга) |
| Максимальная тепловая мощность | 15,1 кВт |
| Максимальная тепловая мощность | 6,5 кВт |
| Максимальная расход газа | 1,76 м3/ч |
| Минимальная расход газа | 0,6 м3/ч |
| Общий КПД | 92,7 % |
| Производительность горячей воды при ∆t=25ºС | 12 л/мин |
| Производительность горячей воды при ∆t=40ºС | 7,5 л/мин |
| Расширительный бак | 5,3 л |
| Энергопотребление | 110 Вт |
| Напряжение | 220 В /50 Гц |
| Высота котла | 684 мм |
| Ширина котла | 438 мм |
| Глубина котла | 210 мм |
| Вес котла | 23 кг |
| Присоединительные размеры, ГВС | 15 мм |
| Присоединительные размеры, контур отопления | 20 мм |
| Присоединительные размеры, впуск газа | 15 мм |
| Максимальная давление природного газа | 24,5 мбар |
| Минимальная давление природного газа | 10,7 мбар |
| Максимальная давление сжиженного газа | 35 мбар |
| Минимальная давление сжиженного газа | 23 мбар |
| Максимальное давление воды, отопление | 3,0 кгс/см2 |
| Минимальное давление воды, отопление | 0,1 кгс/см2 |
| Максимальное давление воды, гор.вода | 10,0 кгс/см2 |
| Минимальное давление воды, гор.вода | 0,15 кгс/см2 |
| Диапазон регулировки температуры, отопление | 25-80ºС |
| Диапазон регулировки температуры, гор.вода | Hi / Lo |
propan.pro
| Компания производитель | Daesung Celtic Enersys Co., Ltd |
| Страна производитель | Южная Корея |
| Количество контуров | двухконтурный (для отопления и ГВС) |
| Тип размещения | настенный |
| Тип камеры сгорания | закрытая (принудительная тяга) |
| Максимальная тепловая мощность | 40,7 кВт |
| Максимальная тепловая мощность | 12,2 кВт |
| Максимальная расход газа | 4,4 м3/ч |
| Минимальная расход газа | 1,44 м3/ч |
| Общий КПД | 92,5 % |
| Производительность горячей воды при ∆t=25ºС | 23,3 л/мин |
| Производительность горячей воды при ∆t=40ºС | 14,6 л/мин |
| Расширительный бак | 5,3 л |
| Энергопотребление | 155 Вт |
| Напряжение | 220 В /50 Гц |
| Высота котла | 700 мм |
| Ширина котла | 460 мм |
| Глубина котла | 217 мм |
| Вес котла | 26 кг |
| Присоединительные размеры, ГВС | 15 мм |
| Присоединительные размеры, контур отопления | 20 мм |
| Присоединительные размеры, впуск газа | 20 мм |
| Максимальная давление природного газа | 24,5 мбар |
| Минимальная давление природного газа | 10,7 мбар |
| Максимальная давление сжиженного газа | 35 мбар |
| Минимальная давление сжиженного газа | 23 мбар |
| Максимальное давление воды, отопление | 3,0 кгс/см2 |
| Минимальное давление воды, отопление | 0,1 кгс/см2 |
| Максимальное давление воды, гор.вода | 10,0 кгс/см2 |
| Минимальное давление воды, гор.вода | 0,15 кгс/см2 |
| Диапазон регулировки температуры, отопление | 25-80ºС |
| Диапазон регулировки температуры, гор.вода | Hi / Lo |
propan.pro
| Компания производитель | Daesung Celtic Enersys Co., Ltd |
| Страна производитель | Южная Корея |
| Количество контуров | двухконтурный (для отопления и ГВС) |
| Тип размещения | настенный |
| Тип камеры сгорания | закрытая (принудительная тяга) |
| Максимальная тепловая мощность | 29,1 кВт |
| Максимальная тепловая мощность | 12,2 кВт |
| Максимальная расход газа | 3,41 м3/ч |
| Минимальная расход газа | 1,4 м3/ч |
| Общий КПД | 92,6 % |
| Производительность горячей воды при ∆t=25ºС | 16,7 л/мин |
| Производительность горячей воды при ∆t=40ºС | 10,4 л/мин |
| Расширительный бак | 5,3 л |
| Энергопотребление | 130 Вт |
| Напряжение | 220 В /50 Гц |
| Высота котла | 700 мм |
| Ширина котла | 460 мм |
| Глубина котла | 217 мм |
| Вес котла | 26 кг |
| Присоединительные размеры, ГВС | 15 мм |
| Присоединительные размеры, контур отопления | 20 мм |
| Присоединительные размеры, впуск газа | 20 мм |
| Максимальная давление природного газа | 24,5 мбар |
| Минимальная давление природного газа | 10,7 мбар |
| Максимальная давление сжиженного газа | 35 мбар |
| Минимальная давление сжиженного газа | 23 мбар |
| Максимальное давление воды, отопление | 3,0 кгс/см2 |
| Минимальное давление воды, отопление | 0,1 кгс/см2 |
| Максимальное давление воды, гор.вода | 10,0 кгс/см2 |
| Минимальное давление воды, гор.вода | 0,15 кгс/см2 |
| Диапазон регулировки температуры, отопление | 25-80ºС |
| Диапазон регулировки температуры, гор.вода | Hi / Lo |
propan.pro
