Содержание

2Vidy_elektricheskih_shem



Чтобы читать электрические схемы, необходимо хорошо знать и помнить: наиболее распространенные условные обозначения обмоток, контактов, трансформаторов, двигателей, выпрямителей, ламп и т. п., условные обозначения, применяющиеся в той области, с которой преимущественно приходится сталкиваться в силу профессии, схемы наиболее распространенных узлов электроустановок, например двигателей, выпрямителей, освещения лампами накаливания и газоразрядными и т. п, свойства последовательного и параллельного соединений контактов, обмоток, сопротивлений, индуктивностей и емкостей.

Расчленение схем на простые цепи

Любая электроустановка удовлетворяет определенным условиям действия. Поэтому при чтении схем, во-первых, нужно выявить эти условия, во-вторых - определить, отвечают ли полученные условия задачам, которые должны электроустановкой решаться, в-третьих, следует проверить, не получились ли попутно "лишние" условия, и оценить их последствия.

Для решения этих вопросов пользуются несколькими приемами.

Первый из них состоит в том, что схема электроустановки мысленно расчленяется на простые цепи, которые сначала рассматривают отдельно, а затем в сочетаниях. Простая цепь включает источник тока (батарея, вторичная обмотка трансформатора, заряженный конденсатор и т. п.), приемник тока (двигатель, резистор, лампа, обмотка реле, разряженный конденсатор и т. п.), прямой провод (от источника тока к приемнику), обратный провод (от приемника тока к источнику) и один контакт аппарата (выключателя, реле и т. п.). Понятно, что в цепях, не допускающих размыкания, например в цепях трансформаторов тока, контактов нет.

При чтении схемы нужно сначала мысленно расчленить ее на простые цепи, чтобы проверить возможности каждого элемента, а затем рассмотреть их совместное действие.

Реальность схемных решений

Наладчики хорошо знают, что не всегда могут быть осуществлены на деле схемные решения, хотя они не содержат явных ошибок. Иными словами,

проектные электрические схемы не всегда реальны. Поэтому одна из задач чтения электрических схем состоит в том, чтобы проверить, могут ли быть выполнены заданные условия.

Нереальность схемных решений обычно имеет в основном следующие причины:

  • не хватает энергии для срабатывания аппарата,

  • в схему проникает "лишняя" энергия, вызывающая непредвиденное срабатывание пли препятствующая своевременному отпусканию электрического аппарата,

  • не хватает времени для совершения заданных действий,

  • аппаратом задана уставка, которая не может быть достигнута,

  • совместно применены аппараты, резко отличающиеся по свойствам,

  • не учтены коммутационная способность, уровень изоляции аппаратов и проводки, не погашены коммутационные перенапряжения,

  • не учтены условия, в которых электроустановка будет эксплуатироваться,

  • при проектировании электроустановки за основу принимается ее рабочее состояние, но не решается вопрос о том, как ее привести в это состояние и в каком состоянии она окажется, например, в результате кратковременного перерыва питания.

Порядок чтения электрических схем и чертежей

Прежде всего, необходимо ознакомиться с наличными чертежами (или составить оглавление, если его нет) и систематизировать чертежи (если этого не сделано в проекте) по назначению.

Чертежи чередуют в таком порядке, чтобы чтение каждого последующего являлось естественным продолжением чтения предыдущего. Затем уясняют принятую систему обозначений и маркировки.

Если она не отражена па чертежах, то ее выясняют и записывают.

На выбранном чертеже читают все надписи, начиная со штампа, затем примечания, экспликации, пояснения, спецификации и т. д. При чтении экспликации обязательно находят на чертежах аппараты, в ней перечисленные. При чтении спецификации сопоставляют их с экспликациями.

Если на чертеже имеются ссылки на другие чертежи, то нужно найти эти чертежи и разобраться в содержании ссылок. Например, в одну схему входит контакт, принадлежащий аппарату, изображенному на другой схеме. Значит, нужно уяснить, что это за аппарат, для чего служит, в каких условиях работает и т. п.

При чтении чертежей, отражающих электропитание, электрическую защиту, управление, сигнализацию и т. п.:

1) определяют источники электропитания, род тока, величину напряжения и т. п. Если источников несколько или применено несколько напряжений, то уясняют, чем это вызвано,

2) расчленяют схему па простые цени и, рассматривая их сочетание, устанавливают условия действия. Рассматривать всегда начинают с того аппарата, который нас в данном случае интересует. Например, если не работает двигатель, то нужно найти на схеме его цепь и посмотреть, контакты каких аппаратов в нее входят. Затем находят цепи аппаратов, управляющих этими контактами, и т. д.,

3) строят диаграммы взаимодействия, выясняя с их помощью: последовательность работы во времени, согласованность времени действия аппаратов в пределах данного устройства, согласованность времени действия совместно действующих устройств (например, автоматики, защиты, телемеханики, управляемых приводов и т. п.), последствия перерыва электропитания. Для этого поочередно, предполагая отключенными выключатели и автоматы электропитания (предохранители перегоревшие), оценивают возможные последствия, возможность выхода устройства в рабочее положение из любого состояния, в котором оно могло оказаться, например после ревизии,

4) оценивают последствия вероятных неисправностей: незамыкание контактов поочередно по одному, нарушения изоляции относительно земли поочередно для каждого участка,

5) нарушения изоляции между проводами воздушных линий, выходящих за пределы помещений и т. п.,

5) проверяют схему па отсутствие ложных цепей,

6) оценивают надежность электропитания и режим работы оборудования,

7) проверяют выполнение мер, обеспечивающих безопасность при условии организации работ, обусловленных действующими правилами (ПУЭ, СНиП и т. п.).

studfiles.net

Правила чтения электросхем и чертежей

Автор DUNDUK На чтение 4 мин. Опубликовано

Для того чтобы правильно читать электросхемы и чертежи, человеку нужно знать: условные обозначения контактов, трансформаторов, двигателей, выпрямителей, ламп и т. п.; условные обозначения, с которыми часто приходиться сталкиваться в силу своей профессии; схемы наиболее распространенных узлов электроустановок; свойства последовательного и параллельного соединений контактов, обмоток, сопротивлений, индуктивностей и емкостей.

Дробление общей схемы на простые цепи. Любая электроустановка удовлетворяет определенным условиям действия. Поэтому при чтении схем, во-первых, нужно выявить эти условия, во-вторых — определить, отвечают ли полученные условия задачам, которые должны электроустановкой решаться, в-третьих, следует проверить, не получились ли попутно «лишние» условия, и оценить их последствия. Для решения этих вопросов пользуются несколькими приемами.

Первый из них состоит в том, что схема электроустановки мысленно расчленяется на простые цепи, которые сначала рассматривают отдельно, а затем в сочетаниях.

Простая цепь включает источник тока (батарея, вторичная обмотка трансформатора, заряженный конденсатор и т. п.), приемник тока (двигатель, лампа, обмотка реле и т. п.), прямой провод (от источника тока к приемнику), обратный провод (от приемника тока к источнику) и один контакт аппарата (выключателя, реле и т. п.).

При чтении электрической схемы нужно сначала мысленно расчленить ее на простые цепи, чтобы проверить возможности каждого элемента, а затем рассмотреть их совместное действие.

Реальность схемных решений

Наладчики хорошо знают, что не всегда могут быть осуществлены на деле схемные решения, хотя они не содержат явных ошибок. Иными словами, проектные электрические схемы не всегда реальны. Поэтому одна из задач чтения электрических схем состоит в том, чтобы проверить, могут ли быть выполнены заданные условия.

Нереальность схемных решений обычно имеет в основном следующие причины:

  • не хватает энергии для срабатывания аппарата;
  • в схему проникает «лишняя» энергия, вызывающая непредвиденное срабатывание пли препятствующая своевременному отпусканию электрического аппарата;
  • не хватает времени для совершения заданных действий;
  • аппаратом задана установка, которая не может быть достигнута;
  • совместно применены аппараты, резко отличающиеся по свойствам;
  • не учтены коммутационная способность, уровень изоляции аппаратов и проводки,
  • не погашены коммутационные перенапряжения;
  • не учтены условия, в которых электроустановка будет эксплуатироваться;
  • при проектировании электроустановки за основу принимается ее рабочее состояние, но не решается вопрос о том, как ее привести в это состояние и в каком состоянии она окажется, например, в результате кратковременного перерыва питания.

Порядок чтения электрических схем и чертежей

  1. Определяют источники электропитания, род тока, величину напряжения и т. п. Если источников несколько или применено несколько напряжений, то уясняют, чем это вызвано.
  2. Дробят схему на простые цепи и, рассматривая их сочетание, устанавливают условия действия. Рассматривать всегда начинают с того аппарата, который нас в данном случае интересует. Например, если не работает двигатель, то нужно найти па схеме его цепь и посмотреть, контакты каких аппаратов в нее входят. Затем находят цепи аппаратов, управляющих этими контактами, и т. д.
  3. Строят диаграммы взаимодействия, выясняя с их помощью: последовательность работы во времени, согласованность времени действия аппаратов в пределах данного устройства, согласованность времени действия совместно действующих устройств (например, автоматики, защиты, телемеханики, управляемых приводов и т. п.), последствия перерыва электропитания. Для этого поочередно, предполагая отключенными выключатели и автоматы электропитания (предохранители перегоревшие), оценивают возможные последствия, возможность выхода устройства в рабочее положение из любого состояния, в котором оно могло оказаться, например после ревизии.
  4. Оценивают последствия вероятных неисправностей: не замыкание контактов поочередно по одному, нарушения изоляции относительно земли поочередно для каждого участка.
  5. Нарушения изоляции между проводами воздушных линий, выходящих за пределы помещений и т. п.
  6. Проверяют схему па отсутствие ложных цепей.
  7. Оценивают надежность электропитания и режим работы оборудования.
  8. Проверяют выполнение мер, обеспечивающих безопасность при условии организации работ, обусловленных действующими правилами (ПУЭ, СНиП и т. п.).

elektrikdom.com

Обозначение радиоэлементов на схемах | Практическая электроника

В этой статье мы рассмотрим обозначение радиоэлементов на схемах.

С чего начать чтение схем?

Для того, чтобы научиться читать схемы, первым делом, мы должны изучить как выглядит тот или иной радиоэлемент в схеме. В принципе ничего сложного в этом нет. Вся соль в том, что если в русской азбуке 33 буквы, то для того, чтобы выучить обозначения радиоэлементов, придется неплохо постараться.

До сих пор весь мир не может договориться, как обозначать тот или иной радиоэлемент либо устройство. Поэтому, имейте это ввиду, когда будете собирать буржуйские схемы. В нашей статье мы будем рассматривать наш российский ГОСТ-вариант обозначения радиоэлементов

Изучаем простую схему

Ладно, ближе к делу. Давайте рассмотрим простую электрическую схему блока питания, которая раньше мелькала в любом советском бумажном издании:

Если вы не первый день держите паяльник в руках, то для вас с первого взгляда сразу все станет понятно. Но среди моих читателей есть и те, кто впервые сталкивается с подобными чертежами. Поэтому, эта статья в основном именно для них.

Ну что же, давайте ее анализировать.

В основном, все схемы читаются слева-направо, точно также, как вы читаете книгу. Всякую разную схему можно представить в виде отдельного блока, на который мы что-то подаем и с которого мы что-то снимаем. Здесь у нас схема блока питания, на который мы подаем 220 Вольт из розетки вашего дома, а выходит уже с нашего блока постоянное напряжение. То есть вы должны понимать, какую основную функцию выполняет ваша схема. Это можно прочесть в описании к ней.

Как соединяются радиоэлементы в схеме

Итак, вроде бы определились с задачей этой схемы. Прямые линии – это провода, либо печатные проводники, по которым будет бежать электрический ток. Их задача – соединять радиоэлементы.

Точка, где  соединяются три и более проводников, называется узлом. Можно сказать, в этом месте проводки спаиваются:

Если пристально вглядеться в схему, то можно заметить пересечение двух проводников

Такое пересечение будет часто мелькать в схемах. Запомните раз и навсегда: в этом месте провода не соединяются и они должны быть изолированы друг от друга. В современных схемах чаще всего можно увидеть вот такой вариант, который уже визуально показывает, что соединения между ними отсутствует:

Здесь как бы один проводок сверху огибает другой, и они никак не контактируют между собой.

Если бы между ними было соединение, то мы бы увидели вот такую картину:

Буквенное обозначение радиоэлементов в схеме

Давайте еще раз рассмотрим нашу схему.

Как вы видите, схема состоит из каких-то непонятных значков. Давайте разберем один из них. Пусть это будет значок R2.

Итак, давайте первым делом разберемся с надписями. R  – это значит резистор. Так как у нас он не единственный в схеме, то разработчик этой схемы дал ему порядковый номер “2”. В схеме их целых 7 штук.  Радиоэлементы в основном нумеруются слева-направо и сверху-вниз. Прямоугольник с чертой внутри уже явно показывает, что это постоянный резистор с мощностью рассеивания  в 0,25 Ватт. Также рядом с ним написано 10К, что означает его номинал в 10 Килоом. Ну как-то вот так…

Как же обозначаются остальные радиоэлементы?

Для обозначения радиоэлементов используются однобуквенные и многобуквенные коды. Однобуквенные коды  – это группа, к которой принадлежит тот или иной элемент. Вот основные группы радиоэлементов:

А – это различные устройства (например, усилители)

В – преобразователи неэлектрических величин в электрические и наоборот. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Генераторы и источники питания сюда не относятся.

С – конденсаторы

D – схемы интегральные и различные модули

E – разные элементы, которые не попадают ни в одну группу

F – разрядники, предохранители, защитные устройства

G – генераторы, источники питания, кварцевые генераторы

H – устройства индикации и сигнальные устройства, например, приборы звуковой и световой индикации

K – реле и пускатели

L – катушки индуктивности и дроссели

M – двигатели

Р – приборы и измерительное оборудование

Q – выключатели и разъединители в силовых цепях. То есть в цепях, где “гуляет” большое напряжение и большая сила тока

R – резисторы

S – коммутационные устройства в цепях управления, сигнализации и в цепях измерения

T – трансформаторы и автотрансформаторы

U – преобразователи электрических величин в электрические, устройства связи

V  – полупроводниковые приборы

W – линии и элементы сверхвысокой частоты, антенны

X – контактные соединения

Y – механические устройства с электромагнитным приводом

Z – оконечные устройства, фильтры, ограничители

Для уточнения элемента после однобуквенного кода идет вторая буква, которая уже обозначает вид элемента. Ниже приведены основные виды элементов вместе с буквой группы:

BD – детектор ионизирующих излучений

BE – сельсин-приемник

BL – фотоэлемент

BQ – пьезоэлемент

BR – датчик частоты вращения

BS – звукосниматель

BV – датчик скорости

BA – громкоговоритель

BB – магнитострикционный элемент

BK – тепловой датчик

BM – микрофон

BP – датчик давления

BC – сельсин датчик

DA – схема интегральная аналоговая

DD – схема интегральная цифровая, логический элемент

DS – устройство хранения информации

DT – устройство задержки

EL – лампа осветительная

EK – нагревательный элемент

FA – элемент защиты по току мгновенного действия

FP – элемент защиты по току инерционнго действия

FU – плавкий предохранитель

FV – элемент защиты по напряжению

GB – батарея

HG – символьный индикатор

HL – прибор световой сигнализации

HA – прибор звуковой сигнализации

KV – реле напряжения

KA – реле токовое

KK – реле электротепловое

KM – магнитный пускатель

KT – реле времени

PC – счетчик импульсов

PF – частотомер

PI – счетчик активной энергии

PR – омметр

PS – регистрирующий прибор

PV – вольтметр

PW – ваттметр

PA – амперметр

PK – счетчик реактивной энергии

PT – часы

QF – выключатель автоматический

QS – разъединитель

RK – терморезистор

RP – потенциометр

RS – шунт измерительный

RU – варистор

SA – выключатель или переключатель

SB – выключатель кнопочный

SF – выключатель автоматический

SK – выключатели, срабатывающие от температуры

SL – выключатели, срабатывающие от уровня

SP – выключатели, срабатывающие от давления

SQ – выключатели, срабатывающие от положения

SR – выключатели, срабатывающие от частоты вращения

TV – трансформатор напряжения

TA – трансформатор тока

UB – модулятор

UI – дискриминатор

UR – демодулятор

UZ – преобразователь частотный, инвертор, генератор частоты, выпрямитель

VD – диод, стабилитрон

VL – прибор электровакуумный

VS – тиристор

VT – транзистор

WA – антенна

WT – фазовращатель

WU – аттенюатор

XA – токосъемник, скользящий контакт

XP – штырь

XS – гнездо

XT – разборное соединение

XW – высокочастотный соединитель

YA – электромагнит

YB – тормоз с электромагнитным приводом

YC – муфта с электромагнитным приводом

YH – электромагнитная плита

ZQ – кварцевый фильтр

Графическое обозначение радиоэлементов в схеме

Постараюсь привести самые ходовые обозначения элементов, используемые в схемах:

Резисторы и их виды

а) общее обозначение

б) мощностью рассеяния 0,125 Вт

в) мощностью рассеяния 0,25 Вт

г) мощностью рассеяния 0,5 Вт

д) мощностью рассеяния 1 Вт

е) мощностью рассеяния 2 Вт

ж) мощностью рассеяния 5 Вт

з) мощностью рассеяния 10 Вт

и) мощностью рассеяния 50 Вт

Резисторы переменные

Терморезисторы



Тензорезисторы



Варисторы

Шунт

Конденсаторы

a) общее обозначение конденсатора

б) вариконд

в) полярный конденсатор

г) подстроечный конденсатор

д) переменный конденсатор

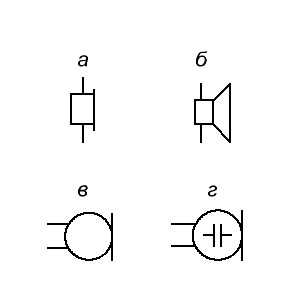

Акустика

a) головной телефон

б) громкоговоритель (динамик)

в) общее обозначение микрофона

г) электретный микрофон

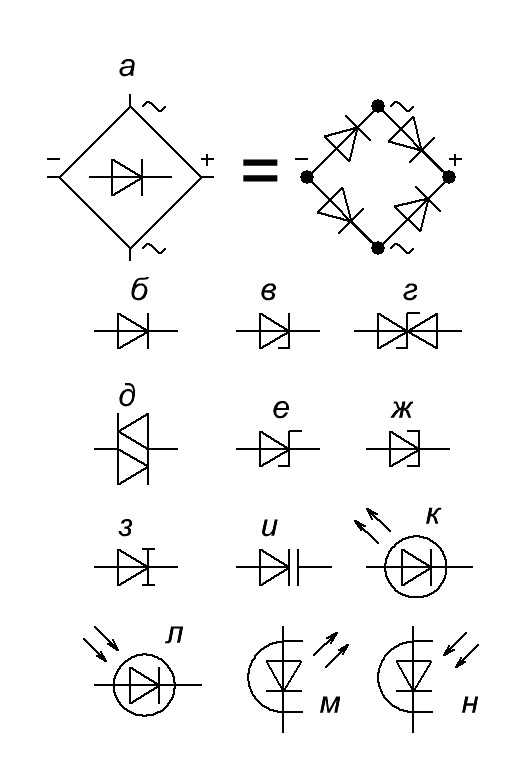

Диоды

а) диодный мост

б) общее обозначение диода

в) стабилитрон

г) двусторонний стабилитрон

д) двунаправленный диод

е) диод Шоттки

ж) туннельный диод

з) обращенный диод

и) варикап

к) светодиод

л) фотодиод

м) излучающий диод в оптроне

н) принимающий излучение диод в оптроне

Измерители электрических величин

а) амперметр

б) вольтметр

в) вольтамперметр

г) омметр

д) частотомер

е) ваттметр

ж) фарадометр

з) осциллограф

Катушки индуктивности

а) катушка индуктивности без сердечника

б) катушка индуктивности с сердечником

в) подстроечная катушка индуктивности

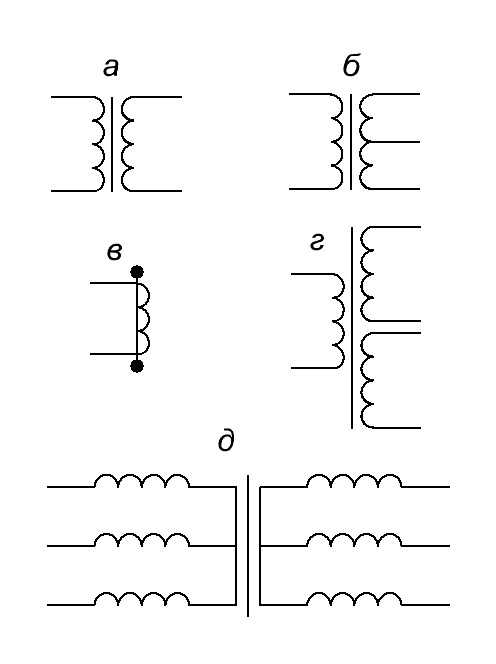

Трансформаторы

а) общее обозначение трансформатора

б) трансформатор с выводом из обмотки

в) трансформатор тока

г) трансформатор с двумя вторичными обмотками (может быть и больше)

д) трехфазный трансформатор

Устройства коммутации

а) замыкающий

б) размыкающий

в) размыкающий с возвратом (кнопка)

г) замыкающий с возвратом (кнопка)

д) переключающий

е) геркон



Электромагнитное реле с разными группами контактов

Предохранители

а) общее обозначение

б) выделена сторона, которая остается под напряжением при перегорании предохранителя

в) инерционный

г) быстродействующий

д) термическая катушка

е) выключатель-разъединитель с плавким предохранителем

Тиристоры

Биполярный транзистор

Однопереходный транзистор



Полевой транзистор с управляющим PN-переходом

Моп-транзисторы

IGBT-транзисторы

Фото-радиоэлементы

Фоторезистор

Фотодиод

Фотоэлемент (солнечная панель)

Фототиристор

Фототранзистор

Оптоэлектронные приборы

Диодная оптопара

Резисторная оптопара

Транзисторная оптопара

Тиристорная оптопара

Симисторная оптопара

Кварцевый резонатор

Датчик Холла



Микросхема

Операционный усилитель (ОУ)

Семисегментый индикатор

Различные лампы

а) лампа накаливания

б) неоновая лампа

в) люминесцентная лампа

Соединение с корпусом (массой)

Земля

Продолжение

www.ruselectronic.com

Правила чтения электрических схем и чертежей

Чтоб читать электронные схемы, нужно отлично знать и держать в голове распространенные условные обозначения обмоток, контактов, трансформаторов, движков, выпрямителей, ламп и т. п., условные обозначения, применяющиеся в той области с которой в большей степени приходится сталкиваться в силу профессии, схемы распространенных узлов электроустановок, к примеру движков, выпрямителей, освещения лампами накаливания и газоразрядными и т. п, характеристики поочередного и параллельного соединений контактов, обмоток, сопротивлений, индуктивностей и емкостей.

Разбор схем на отдельные цепи

Неважно какая электроустановка удовлетворяет определенным условиям действия. При чтении схем, во-1-х, необходимо выявить эти условия, во-2-х — найти, отвечают ли приобретенные условия задачам, которые должны электроустановкой решаться, в-3-х, следует проверить, не вышли ли попутно «излишние» условия, и оценить их последствия.

Для решения этих вопросов пользуются несколькими приемами.

1-ый из их заключается в том, что схема электроустановки на уровне мыслей расцепляется на обыкновенные цепи, которые поначалу рассматривают раздельно, а потом в сочетаниях.

Обычная цепь включает источник тока (батарея, вторичная обмотка трансформатора, заряженный конденсатор и т. п.), приемник тока (движок, резистор, лампа, обмотка реле, разряженный конденсатор и т. п.), прямой провод (от источника тока к приемнику), оборотный провод (от приемника тока к источнику) и один контакт аппарата (выключателя, реле и т. п.). Понятно, что в цепях, не допускающих размыкания, к примеру в цепях трансформаторов тока, контактов нет.

При чтении схемы необходимо поначалу на уровне мыслей расцепить ее на обыкновенные цепи, чтоб проверить способности каждого элемента, а потом разглядеть их совместное действие.

Действительность схемных решений

Наладчики отлично знают, что не всегда могут быть осуществлены на самом деле схемные решения, хотя они не содержат очевидных ошибок. Другими словами, проектные электронные схемы не всегда реальны.

Потому одна из задач чтения электронных схем заключается в том, чтоб проверить, могут ли быть выполнены данные условия.

Нереальность схемных решений обычно имеет в главном последующие предпосылки:

  • не хватает энергии для срабатывания аппарата,

  • в схему просачивается «лишняя» энергия, вызывающая неожиданное срабатывание пли препятствующая своевременному отпусканию электронного аппарата,

  • не хватает времени для совершения данных действий,

  • аппаратом задана уставка, которая не может быть достигнута,

  • вместе использованы аппараты, резко отличающиеся по свойствам,

  • не учтены коммутационная способность, уровень изоляции аппаратов и проводки, не погашены коммутационные перенапряжения,

  • не учтены условия, в каких электроустановка будет эксплуатироваться,

  • при проектировании электроустановки за базу принимается ее рабочее состояние, но не решается вопрос о том, как ее привести в это состояние и в каком состоянии она окажется, к примеру, в итоге краткосрочного перерыва питания.

Порядок чтения электронных схем и чертежей

Сначала, нужно ознакомиться с наличными чертежами (либо составить оглавление, если его нет) и классифицировать чертежи (если этого не изготовлено в проекте) по предназначению.

Чертежи перемешивают в таком порядке, чтоб чтение каждого следующего являлось естественным продолжением чтения предшествующего. Потом уясняют принятую систему обозначений и маркировки.

Если она не отражена па чертежах, то ее узнают и записывают.

На избранном чертеже читают все надписи, начиная со штампа, потом примечания, экспликации, пояснения, спецификации и т. д. При чтении экспликации непременно находят на чертежах аппараты, в ней перечисленные. При чтении спецификации сопоставляют их с экспликациями.

Если на чертеже имеются ссылки на другие чертежи, то необходимо отыскать эти чертежи и разобраться в содержании ссылок. К примеру, в одну схему заходит контакт, принадлежащий аппарату, изображенному на другой схеме. Означает, необходимо уяснить, что же это все-таки за аппарат, зачем служит, в каких критериях работает и т. п.

При чтении чертежей, отражающих электропитание, электронную защиту, управление, сигнализацию и т. п.:

1) определяют источники электропитания, род тока, величину напряжения и т. п. Если источников несколько либо использовано несколько напряжений, то уясняют, чем это вызвано,

2) расчленяют схему па обыкновенные цени и, рассматривая их сочетание, устанавливают условия деяния. Рассматривать всегда начинают с того аппарата, который нас в этом случае интересует. К примеру, если не работает движок, то необходимо отыскать па схеме его цепь и поглядеть, контакты каких аппаратов в нее входят. Потом находят цепи аппаратов, управляющих этими контактами, и т. д.,

3) строят диаграммы взаимодействия, выясняя с помощью их: последовательность работы во времени, согласованность времени деяния аппаратов в границах данного устройства, согласованность времени деяния вместе действующих устройств (к примеру, автоматики, защиты, телемеханики, управляемых приводов и т. п.), последствия перерыва электропитания. Для этого попеременно, предполагая отключенными выключатели и автоматы электропитания (предохранители перегоревшие), оценивают вероятные последствия, возможность выхода устройства в рабочее положение из хоть какого состояния, в каком оно могло оказаться, к примеру после ревизии,

4) оценивают последствия возможных дефектов: незамыкание контактов попеременно по одному, нарушения изоляции относительно земли попеременно для каждого участка,

5) нарушения изоляции меж проводами воздушных линий, выходящих за границы помещений и т. п.,

5) инспектируют схему па отсутствие неверных цепей,

6) оценивают надежность электропитания и режим работы оборудования,

7) инспектируют выполнение мер, обеспечивающих безопасность при условии организации работ, обусловленных действующими правилами (ПУЭ, СНиП и т. п.).

elektrica.info

Принципиальная электрическая схема: как правильно читать

Для ремонта и создания радиоэлектронных устройств собственными руками надо знать особенности специальной конструкторской документации. Сегодня изучим на практике очень интересный вопрос, что такое принципиальная электрическая схема, как и где её можно использовать и как правильно прочитать. Наша статья поможет вам самостоятельно решить различные практические вопросы, без привлечения сторонних специалистов, а значит, и лишних затрат.

После прочтения статьи станет понятной связь между этими тремя изображениями

Читайте в статье:

Виды электрических схем и назначение каждой

В следующих разделах рассказано о том, какие схемы бывают. Эти документы описывают функциональное назначение радиотехнических устройств и отдельных компонентов, алгоритмы работы. Их используют в процессе сборки, для поиска неисправностей и ремонта. Для удобства пользователей применяют специальное разделение на несколько групп.

Что такое структурная электрическая схема

Кинескопный телевизор

Эта схема объясняет структуру устройства, целевое назначение отдельных компонентов и взаимные связи между ними. Такие чертежи создают на первичной стадии подготовки проекта. Отдельные блоки обозначают прямоугольниками, в которые вписывают название соответствующих функциональных компонентов. Стрелками указывают путь обработки исходного сигнала, ход иных рабочих процессов.

К сведению! Если в схеме есть много элементов, допустимо цифровое обозначение. К чертежу прилагают таблицу, в которую заносят данные о наименованиях.

Для объяснения сложных процессов дополнительно размещают значения электрических величин в контрольных точках, диаграммы, графики, иные материалы.

Функциональная электрическая схема: отличия и важные определения

Тиристорное пусковое устройство

Как видно по чертежу, разница с предыдущим типом документации заключается в более подробном представлении отдельных частей. На чертеже указывают не только функциональные узлы, но и отдельные электротехнические изделия. Общие данные дополняют картинками с формой сигналов, значениями силы тока и амплитуды напряжения, другими пояснениями.

Однолинейная электрическая схема

Этим термином обозначают особую технологию создания чертежей. Несколько проводов в кабеле обозначают одной линией. На рисунке показан пример двухфазного электропитания жилого объекта недвижимости. Количество проводников отмечено косыми чёрточками и стандартными обозначениями L и N (фаза и рабочий нуль, соответственно). Отдельно указаны цепи заземления (PE). Такой приём снижает сложность чертежей, упрощает изучение сложных схем.

Как пользуются монтажной электрической схемой

Чертежи этой категории упрощают выполнение монтажных операций

Такие схемы дополняют сведениями о размещении (особенностях) отдельных функциональных компонентов. Указывают:

  • высоту розеток над уровнем пола;
  • необходимое исполнение выключателей для помещений с повышенной влажностью;
  • козырьки и другие защитные средства при установке изделий на открытом воздухе.

В некоторых ситуациях комплект дополняют чертежами с описанием общестроительных и отделочных работ, инструкциями по проверке и наладке.

Что это такое: принципиальная электрическая схема

Устройство ручного управления пожарными насосами со световой и звуковой сигнализацией

Такие чертежи отличаются максимальной информативностью, так как содержат описание всех элементов и электрических цепей. В этом примере приведена пояснительная записка, содержащая сведения о рабочем алгоритме и особенностях конкретного проекта. В таблицу занесены данные о марках насосов, особенностях иных компонентов. С помощью диаграммы уточнена функциональность контактной группы.

Принципиальная электрическая схема телевизоров «Витязь»

Объединённая схема

Электрическое оборудование автомобиля

Подобные рисунки (чертежи) применяют для описания сложных устройств. Объединяют несколько типов схем с оформлением по действующим правилам.

Описание работы электрической схемы

Типовые логические элементы

Сначала рассмотрим относительно простые релейные схемы, в которых подразумевается только два значения переменной величины (единица или ноль). Для описания этих процессов удобно использовать математический стандартный аппарат. На первом рисунке изображён повторитель. Здесь значение на выходе (y) получается таким же, как и на входе (х) при включении реле. В последнем столбце приведены все возможные значения для этого устройства. Второй пример – инвертор. Это устройство выполняет обратную функцию.

В третьем – два реле установлены параллельно. Такое решение эквивалентно логической операции сложения. При включении каждого элемента отдельно или совместно на выходе появляется «1». На этих принципах создают сложнейшие микросхемы с миллионами транзисторных ключей, которые выполняют функции реле-выключателей. Делают укрупнённое описание таких устройств, которое объясняет механизм преобразования входных сигналов.

Блок питания ноутбукаВ готовом изделии применяют десятки различных микросхем

Относительно простые электрические принципиальные схемы содержат описание отдельных элементов. Для примера рассмотрим подробно проект сварочного аппарата. Главной задачей является поддержание оптимальной длительности импульсов тока, которые определяют качество создаваемых соединений.

Электрическая принципиальная схема блока управления

Исходное состояние устройства изображено на рисунке. Контакты реле К1.1-3 разомкнуты. Обмотка электромагнитного привода этого элемента обесточена, так как она подключена к входной части диодного мостика. Тринистор VS1 закрыт. Конденсатор С1 разряжен через шунтирующий резистор R1.

Подачу напряжения обеспечивает SF1. Этот переключатель соединён механически с педалью, которую нажимает оператор при необходимости. Такое действие активизирует заряд конденсатора. Проходящий по цепи ток открывает VS1, замыкающий цепь питания диодного мостика. Срабатывает электромагнит реле (рабочий режим подтверждается световым сигналом EL 1).

Контактной группой подключается первичная обмотка трансформатора. Во вторичной – возникает импульс, который необходим для выполнения сварки. По мере заряда конденсатора уменьшается ток, закрывается ключ на основе тринистора. Система возвращается в исходное положение автоматически без дополнительных действий со стороны пользователя.

Переменным резистором регулируют длительность импульса. Плавкий предохранитель FU1 на 10 А выполняет защитные функции. Для гашения искр и продления срока службы контактной группы установлены последовательно: конденсатор С2 и резистор R3. Диод VD 1 предотвращает появление отрицательного напряжения на управляющем контакте электронного ключа. Эффективное охлаждение тринистора обеспечивает радиатор с активно излучающей площадью не менее10 см².

Обозначения на электрических схемах принципиальных: ГОСТ и международные стандарты

Отечественные нормативы основаны на применении ГОСТов (26975-86; 17021-88; 2.743-91; 2.708; 2710-81). За рубежом применяют DIN, IEC, иные международные, государственные и корпоративные стандарты. Общих правил нет, поэтому на практике используют разные УГО (Условные Графические Обозначения).

Распространённые УГО в электрических принципиальных схемахКнопки и контактыДроссели, трансформаторы, ламповые электронные приборыЛогические элементы, датчики, цифровые индикаторыДиоды, варикапы, оптроны

Контакты, герконы, переключатели, реле, антенны

Как правильно читать электрические схемы: типовые правила и полезные советы

После ознакомления с УГО и общими принципами можно приступить к изучению чертежей. Следующие данные помогут правильно понимать описание работы электрической схемы, упростят изучение её особенностей. Каждая радиодеталь отмечена латинскими буквами и цифрами. Нумерация выполняется по направлению сверху вниз, слева направо (по аналогии с написанием буквы «И»).

Если места достаточно, рядом указывают номинал. На крупных чертежах с мелкими обозначениями соответствующие записи заносят в сводную таблицу. В некоторых случаях приводится номинальное расчётное напряжение (для конденсаторов).

Обозначение мощности резисторов на электрической схеме

При отсутствии специальных пометок («пустой прямоугольник») подразумевается отсутствие ограничений. Это значит, что токи в цепи минимальны, подойдёт любая серийная деталь.

Принципиальная электрическая схема двухкаскадного усилителя звукового сигнала

Любое электронное устройство подключено к источнику тока. Здесь применена батарея (3), которая обозначена GB1 с учётом полярности. Аналогичные пометки («+» и «-») ставят около конденсаторов электролитического типа. Специальным значком (2)отмечена контрольная точка. Тут при настройке надо получить указанный рядом параметр. В данном примере силу тока устанавливают в диапазоне от 0,4 до 0,3 мА.

«Звёздочкой» помечен резистор (4), номинал которого надо подобрать в процессе сборки для корректной работы определённого транзистора. Вместо этого можно применить деталь с переменным электрическим сопротивлением. В разрыв цепи коллектора подключают измерительный прибор для настройки оптимального тока.

Так обозначают общий провод (2). Не нужно путать его с заземлением. Это общий для конкретной схемы проводник, который может быть подключён к минусовому/плюсовому выводу источника питания. Относительно него выполняются все измерения при настройке и поиске неисправностей. Его часто подключают к шасси (корпусу) изделия при сборке. На электрической схеме три и большее количество соединений указывают жирной точкой (5).

Примеры популярных принципиальных электрических схем

Для примера рассмотрим несколько вариантов самых распространенных принципиальных электрических схем.

Схема принципиальная электрическая радиоприёмника Океан 209

Связь между тремя картинками, помещёнными в начале публикации, стала понятной.

На первой изображён приёмник Океан 209На второй – конструкция устройстваПринципиальная электрическая схема дополнена чертежами печатных плат, изображениями отдельных радиодеталей и монтажной инструкцией

Главный недостаток этой модели – отсутствие современного диапазона FM. Чтобы слушать любимые радиостанции, можно сделать модернизацию.

На чертеже красным цветом отмечены необходимые изменения в принципиальной электрической схеме

После подключения антенны настройкой L4 расширяют диапазон до нужных параметров. Изменяя положение сердечников L2 и L3 по стрелке штатного индикатора, устанавливают максимальную амплитуду сигнала отдельных станций.

Электрофон транзисторный Вега 109 стерео: схема электрическая принципиальная

Эта техника предназначена для прослушивания записей, созданных на виниловых пластинкахС помощью электрической принципиальной схемы можно сделать квалифицированный ремонт или подключить старую электронику в качестве усилителя звука к современному компьютеру

Проигрыватель Арктур 006: схема электрическая принципиальная

Эта техника в рабочем состоянии способна обеспечить высокий уровень качества при воспроизведении фонограмм с виниловых носителейВнимательное изучение электрической принципиальной схемы позволит сделать правильный вывод. Для полноценного использования это устройство надо дополнить внешним фон-корректором и усилителем звука

Океан 205: схема электрическая принципиальная

Этот радиоприёмник способен качественно выполнять свои функцииЭлектрическая принципиальная схема пригодится для замены вышедших из строй частей и настройки

Океан 214: схема электрическая принципиальная

Океан 214 в юбилейном вариантеНа этой принципиальной электрической схеме указаны параметры, которые используют для правильной настройки

Аппарат Алмаг 01: схема электрическая принципиальная с описанием рабочих процессов

Эту технику используют для лечения варикозов, гипертонии, других заболеваний с применением методик магнитной терапии

Полезный эффект образует серия импульсов длительностью 2−3 мс. Аналогичную технику используют в профессиональных медицинских и профилактических учреждениях. Данная модель приспособлена для эксплуатации в домашних условиях. Её не надо дополнительно настраивать. В стандартной комплектации есть подробные инструкции о правильном воспроизведении рабочих процессов.

Схема электрическая принципиальная поможет восстановить работоспособность блока питания без обращения в техническую мастерскую

Применение электрических принципиальных схем помогает экономить время и деньги. В некоторых ситуациях старую технику не берут восстанавливать с долгосрочными гарантиями даже опытные мастера. После освоения соответствующих навыков такие задачи будут решены самостоятельно без лишних затрат. Комментарии к публикации можно использовать для получения ответов на дополнительные вопросы.

Видео: «Как читать принципиальные электрические схемы»:

seti.guru

Как читать автомобильные электросхемы - примеры, объяснения

Выход из строя электронных компонентов современного автомобиля может приводить к его полному обездвиживанию. Хорошо, если это случилось у вашего дома или работы, но если такое случается на трассе или на природе — такая поломка может обойтись вам крайне дорого: как в плане денег, так и в плане потерянного времени и даже (надеюсь до такого не дойдет) здоровья!

Почему полезно разбираться в автоэлектрике

Даже если у вас не технический склад ума или ваш доход позволяет вам не задумываться о таких мирских мелочах — замена обычного сгоревшего предохранителя в долгом пути позволит вам значительно облегчить жизнь. Я уж не говорю о тех случаях, когда сервисмэны, не желая разбираться в проблеме вашего автомобиля, призывают вас менять все датчики подряд, тратя на эту «карусель» значительные суммы денег (что кстати иногда не гарантирует положительного результата). По-этому, я предлагаю вам не сдаваться раньше времени и попробовать самостоятельно диагностировать поломку вашего автомобиля, а для этого было бы неплохо иметь под рукой электрические схемы, и самое главное — уметь их читать и понимать.

Электросхемы? — разберется даже школьник!

Встретив впервые принципиальную электрическую схему автомобиля, я понял, что принципы ее построения и обозначение на ней элементов — стандартизированы, и те элементы, которые присутствуют во всех автомобилях — обозначаются одинаково, независимо от производителя автомобиля. Достаточно один раз разобраться, как читать такие электросхемы, и вы с легкостью сможете понимать, что на ней изображено, даже если вы впервые видите конкретную схему от конкретного автомобиля и даже ни разу не лазили к нему под капот.

Графические обозначения элементов схемы могут слегка отличаться, к тому же бывают черно-белые варианты исполнения и цветные. Но буквенное обозначение везде одинаково. Помимо принципиальных электрических схем полезно иметь схемы, на которых обозначено физическое расположение (в пространстве) на кузове различных жгутов, разъемов и точек заземления — это поможет вам быстро отыскать их. Итак, давайте взглянем на примеры таких схем, а потом приступим к описанию их элементов.

Пример принципиальной электрической схемы автомобиля


На принципиальной схеме не указано физическое взаимное расположение элементов, а лишь показано, как эти элементы связаны друг с другом.  Важно понимать, что если два элемента на такой схеме изображены рядом друг с другом — на самом кузове они могут быть совершенно в разных местах.

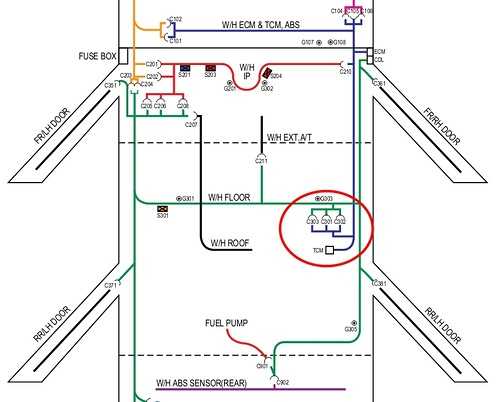

Схематическое расположение электрических компонентов на кузове


Такая схема несет другой тип информации: трассировка кабельных кос и приблизительное расположение разъемов на кузове.

Трехмерная точная схема расположения электрических компонентов автомобиля

Встречаются и такие схемы, на которых уже точно показано, как и куда проходят кабельные трассы в кузове автомобиля, а также точки заземления.

Стандартные элементы принципиальной схемы автомобиля

Приступим же, наконец, к рассмотрению элементов схемы и научимся ее читать.

Стандартные цепи питания и соединение элементов

Цепи питания — элементы схемы передающие ток, изображаются линиями: в верхней части схемы изображены цепи с положительным потенциалом («плюс» аккумулятора), а внизу — с нулевым, т.е. земля (или «минус» аккумулятора).

Цепь 30 — идет от плюсовой клеммы аккумулятора, 15 — от аккумулятора через замок зажигания — «Зажигание 1»Цепь под номером 31 — заземление

Некоторые провода также имеют цифровое обозначение в месте подключения к устройству, это цифровое обозначение позволяет не прослеживая цепь определить откуда он идет. Эти обозначение объединены в стандарте DIN 72552 (часто используемые значения):


Для удобства, соединения между элементами на цветных схемах изображены разными цветами, соответствующими цветам проводов, а на некоторых схемах также указывается сечение провода. На черно-белых схемах цвета соединений обозначаются буквами:

Иногда можно встретить пустую окружность в узле — это означает, что данное соединение зависит от комплектации автомобиля, линии при этом, как правило, подписаны.

Обозначение разъемов на электросхеме — коннекторы

Пин №2 разъема С301 соединяется с пином №9 разъема С104, который, в свою очередь, идет в пин №3 разъема С107

Провода в автомобильной электропроводке соединяются несколькими способами, и один из них — разъемы (Connector). Обозначаются разъемы буквой «С» и порядковым номером. На рисунке слева вы видите схематическое изображение соединений участков провода через разъемы. Вообще, правильнее говорить не «пин №2», а «терминал №2», если встретите в схеме такое понятие, то теперь будете знать, что это порядковый номер соединения (контакта) в разъеме.



Ну а на этом рисунке видно, как нумеруются контакты в разъемах и как правильно их считать, чтобы узнать где какой пин. Контакты нумеруются со стороны «мамы» с верхнего угла слева на право построчно. Со стороны «папы», соответственно, зеркально.



Кстати, на многих форумах автомобильные разъемы почему-то называют «фишками», в гугле по поводу такой «этимологии» никакой информации нет. Если вы знаете или догадываетесь, откуда пошло такое название, пишите в комментариях, не стесняйтесь.

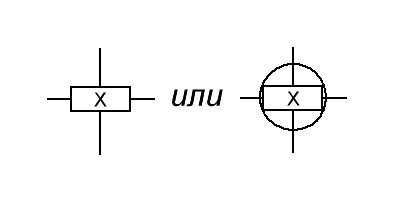

Соединение проводов в автомобиле — соединительные колодки (Splice)

Помимо разъемов (Connectors) провода в автомобиле соединяются при помощи пакета перемычек или соединительных колодок ( в электросхемах на английском — Splice). Обозначаются соединительные колодки, как вы видите на рисунке, буквой «S» и порядковым номером, например: S202, S301.

В некоторых электросхемах есть отдельное описание каждой колодки и расписано назначение проводов, подводимых к ней. Главная отличительная особенность колодки (Splice) от разъема (Connector) в том, что соединяется группа проводов: есть один входящий провод и группа исходящих потребителей, как правило, это шины питания.

Обозначение предохранителей на электросхемах

Еще один элемент электрической схемы, передающий энергию — предохранитель.  Предохранители в автомобиле имеют два обозначения: Ef — предохранитель в моторном отсеке (engine fuse) и F (fuse) — предохранитель в салоне автомобиля. Как и во всех других случаях, после обозначения идет порядковый номер предохранителя и номинал тока ( в Амперах), на который он рассчитан. Все предохранители расположены рядом — в блоках предохранителей и реле.

Обозначение автомобильных реле: распиновка, контакты

Автомобильное реле имеет обычно 4 или 5 контактов, которые имеют стандартную нумерацию (но бывают и случаи, когда нумерация не совпадает). Два контакта при этом являются управляющими: 85 и 86, а остальные коммутируют контакты, по которым проходят значительные токи. Реле,  как и предохранители, располагаются, в основном, в блоках под капотом и в салоне, но бывают случаи навесного монтажа реле в любом непредсказуемом месте, особенно при самостоятельной установке кем-либо.

Условные обозначения автомобильных датчиков на схемах

  1. Датчик холостого хода (ДХХ)
  2. Электронный блок управления (ЭБУ) двигателем
  3. Датчик температуры охлаждающей жидкости
  4. Датчик положения дроссельной заслонки (ДПДЗ)
  5. Датчик абсолютного давления воздуха во впускном коллекторе  (ДАД)
  6. Датчик давления в системе кондиционирования
  7. Датчик температуры воздуха во впускном коллекторе

На схеме выше представлены далеко не все датчики, которые могут быть в автомобиле. Условное обозначение датчиков также может отличаться, но все они обычно подписаны, как и все другие элементы, преобразующие энергию в электрической сети автомобиля.

Условные обозначение сложных элементов на автомобильных схемах — примеры схем

Теперь рассмотрим, как на электрической схеме обозначены более сложные и не стандартные элементы, такие как: стартер, катушка зажигания и другие и приведем несколько примеров схем, на которых они изображены.  В различных схемах изображение таких элементов может меняться, но элементы всегда подписаны и интуитивно понятно нарисованы, по-этому, ниже будут приведены только некоторые из них, иначе эта статья растянется надолго.

  1. Аккумуляторная батарея (АКБ)
  2. Замок зажинагия
  3. Комбинация приборов
  4. Выключатель
  5. Стартер
  6. Генератор

Если вы помните школьный курс физики, то найдете на схеме, представленной выше, уже знакомые обозначения, например: электромотор, диод, ключ, элемент питания, лампа накаливания. Эти, знакомые почти каждому, условные обозначения помогают понять смысл и назначение приборов в бортсети автомобиля, преобразующих электроэнергию.



  1. Катушка зажигания
  2. Электронный блок управления двигателем (ЭБУ)
  3. Датчик положения коленчатого вала

На этой схеме уже появляется такой более сложный элемент схемы как — блок управления или контроллер. Каждый элемент сети автомобиля, имеющий микросхемы или транзисторные ключи в своем составе, помечается значком с изображением транзистора. Обращаю ваше внимание на то, что в данном примере выше, изображены далеко не все выводы ЭБУ — только те, которые нужны именно на этой схеме. На схемах ниже вы так же встретите изображение ЭБУ.



  1. Блок управления двигателем (ЭБУ)
  2. Октан-корректор
  3. Электромотор (в данном случае — бензонасос)
  4. Датчик концентрации кислорода

На этой схеме еще раз изображен ЭБУ, но уже с другими выводами, кстати, по нарисованным ключам на ЭБУ можно понять, какую функцию в данном случае выполняет контроллер: замыкает данные линии на землю, то есть запитывает элементы, подключенные к этим проводам и плюсовой клемме АКБ.



  1. Электромагнитный клапан рециркуляции отработавших газов
  2. Двухходовой клапан
  3. Гравитационный клапан
  4. Комбинация приборов
  5. Электронный блок управления двигателем
  6. Датчик скорости

На данном примере схемы мы встречаемся с изображением клапанов, прошу обратить внимание, что у двухходового клапана контакты пронумерованы, в отличие от остальных. На изображении датчика скорости изображен транзистор, значит в элементе присутствует полупроводниковый элемент.

  1. Переключатель наружного освещения
  2. Переключатель указателей поворота
  3. Переключатель корректора фар
  4. Корректор левой фары
  5. Левая фара автомобиля
  6. Корректор правой фары
  7. Правая фара автомобиля

На данной схеме изображены элементы управления освещением автомобиля. У таких сложных переключателей как замок зажигания или переключатель наружного освещения имеется набор контактов, между которыми в различных положениях переключателя коммутируется ток. На схеме прекрасно видно, в каком режиме переключателя какие контакты соединяются.

Автоэлектрика? Проще простого!

Итак, мы рассмотрели с вами самые распространенные элементы электрических схем автомобилей, посмотрели как они изображаются на схемах и какие ключевые особенности при этом присутствуют. Искренне надеюсь, что эта статья научила вас чему-нибудь или даже выручила вас в сложной ситуации с поломкой автомобиля. Если у вас появились вопросы, было бы здорово, если вы их напишете в комментариях под этой статьей. Всем огромной удачи на дорогах и увидимся в следующих статьях об автоэлектрике!

artsybashev.ru

Как читать электрические схемы

С первого взгляда может показаться, что читать электрические схемы довольно сложно. Но это не совсем так. В этой статье ответим на вопрос — как читать электрические схемы автомобиля.

Для примера как всегда возьмём наш любимый Шевроле Лачетти.

Особенно сложно даётся новичкам чтение схем иностранных автомобилей, потому что сразу бросают в ступор аббревиатуры на английском языке и непонятные условные обозначения.

Как читать электрические схемы автомобиля

Но не стоит сразу пугаться и отказываться от цели разобраться в схеме. Достаточно потратить несколько минут на изучение справочной информации и потихоньку всё встанет на свои места, а электрическая схема уже не будет казаться чем-то страшным и непонятным.

Каждая схема состоит из элементов, узлов и механизмов, а соединяется это всё при помощи проводов разного цвета и сечения.

Содержание цепи электрической схемы

Вот схема для примера

Понятно, что на ней изображено? Если нет, тогда разберёмся по порядку.

Красным пунктиром обведены отдельные элементы схемы и обозначены для наглядности латинскими буквами от А до Н:

  • А — верхние горизонтальные линии : Линии электропитания: 30, 15, 15А, 15С, 58. То есть, по этим проводам осуществляется питание схемы. В зависимости, в какое положение повёрнут ключ зажигания — соответственно напряжение подаётся на тот или иной провод

    Номер блока питания

    Состояние блока питания

    15

    Питание от аккумуляторной батареи (В+) при замке зажигания в положении «ON» и «ST» (IGN 1)

    15A

    Питание от аккумуляторной батареи (В+) при замке зажигания в положении «ON» (IGN 2)

    15C

    Питание от аккумуляторной батареи (В+) при замке зажигания в положении «ON» и «АСС»

    30

    Питание от аккумуляторной батареи (В+) непосредственно, независимо от положения замка зажигания

    31

    Масса соединена с аккумуляторной батареей (-)

    58

    Питание от аккумуляторной батареи (В+) при переключателе фар в положении 1 и 2 (цепь подсветки)

  • В — Ef20 или F2: номер предохранителя
    • Ef20 — предохранитель №20 в блоке предохранителей в моторном отсеке
    • F2 — предохранитель №2 в блоке предохранителей в салоне автомобиля
  • С — Разъем (С101~С902)
    • Разъем № С203 контакта №1
  • D — S201: контактная колодка (S101~S303), то есть, S — колодка, а 201 — это её номер

    УСЛОВНОЕ

    ОБОЗНАЧЕНИЕ

    ЗНАЧЕНИЕ

    C

    Разъем

    D

    Диод

    Ef

    Предохранитель в блоке предохранителей в моторном отсеке

    F

    Предохранитель в блоке предохранителей в салоне автомобиля

    G

    Масса

    S

    Контактная колодка (соединительный разъем)

  • Е — Реле и его внутренняя цепь. 85, 86, 87 и 30 — это номера контактов реле. Illumination relay — Реле подсветки. Весь перевод английских обозначений можно посмотреть в статье Перевод обозначений в схемах автомобилей
  • F — Переключатель и его внутренняя схема. Head lamp switch — переключатель фар.
  • G — Цвет провода

    Сокращение

    Цвет

    Сокращение

    Цвет

    Br

    Коричневый

    Sb

    Голубой

    G

    Зеленый

    R

    Красный

    V

    Фиолетовый

    L

    Синий

    P

    Розовый

    Y

    Желтый

    W

    Белый

    Gr

    Серый

    Or

    Оранжевый

    В

    Черный

    Lg

    Светло-зеленый

    . .
  • Н — Линия заземления GND (масса)
    • Положение соединения с массой (G101~G401)

Как видим, сложного ничего нет.

Как проверить номер контакта разъёма

Рассмотрим этот вопрос на примере контакта 4 разъёма С901

Как видно, отсчёт контактов ведётся по гнезду разъёма слева направо, а по штекеру — справа налево. Защёлка при счёте должна находиться вверху.

Вооружившись этими простейшими данными, можно без проблем прочитать схему и определить как и каким проводом соединяется тот или иной элемент с остальной цепью электрооборудования.

Главное, не спешить, а внимательно разобраться. И удача будет у Вас в кармане!

Всем Мира и ровных дорог!!!

По теме в сообществе Мой Лачетти:

Мне нравится 3+

Участники, которые лайкнули этот пост:

moylacetti.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
