Электрические схемы для начинающих электриков

Как читать электрические схемы – графические, буквенные и цифровые обозначения

Новички, которые пытаются самостоятельно собрать какие-то электронные схемы и приборы, сталкиваются с самым первым в своей новой деятельности вопросе, как читать электрические схемы? Вопрос, на самом деле серьезный, ведь прежде, чем собрать схему, ее необходимо как-то обозначить на бумаге. Или найти готовый вариант для воплощения в жизнь. То есть, чтение электрических схем – основная задача любого радиолюбителя или электрика.

Что такое электрическая схема

Это графическое изображение, где указаны все электронные элементы, связанные между собой проводниками. Поэтому знание электрических цепочек – это залог правильно собранного электронного прибора. А, значит, основная задача сборщика – это знать, как на схеме обозначаются электронные компоненты, какими графическими значками и дополнительными буквенными или цифровыми значениями.

Все принципиальные электрические схемы состоят из электронных элементов, которые имеют условное графическое обозначение, короче УЗО.

Для примера дадим несколько самых простых элементов, которые в графическом исполнении очень похожи на оригинал. Вот так обозначается резистор:

Как видите, очень похоже на оригинал. А вот так обозначается динамик:

То же большое сходство. То есть, существуют некоторые позиции, которые сразу же можно опознать. И это очень удобно. Но есть и совершенно непохожие позиции, которые или надо запомнить, или надо знать их конструкции, чтобы легко определять на принципиальной схеме. К примеру, конденсатор на рисунке снизу.

Тот, кто давно разбирается в электротехнике, то знает, что конденсатор – это две пластинки, между которыми размещен диэлектрик. Поэтому в графическом изображении был и выбран этот значок, он в точности повторяет конструкцию самого элемента.

Самые сложные значки у полупроводниковых элементов. Давайте рассмотрим транзистор. Необходимо отметить, что у этого прибора три выхода: эмиттер, база и коллектор. Но и это еще не все. У биполярных транзисторов встречаются две структуры: «n – p – n» и «p – n – p». Поэтому и на схеме они обозначаются по-разному:

Как видите, транзистор по своему изображению на него-то и не похож. Хотя, если знать структуру самого элемента, то можно сообразить, что это именно он и есть.

Простые схемы для начинающих, зная несколько значков, можно читать без проблем. Но практика показывает, что простыми электросхемами в современных электронных приборах практически не обходятся. Так что придется учить все, что касается принципиальных схем. А, значит, необходимо разобраться не только со значками, но и с буквенными и цифровыми обозначениями.

Что обозначают буквы и цифры

Все цифры и буквы на схемах являются дополнительной информацией, это опять-таки к вопросу, как правильно читать электросхемы? Начнем с букв. Рядом с каждым УЗО всегда проставляется латинская буква. По сути, это буквенное обозначение элемента. Это сделано специально, чтобы при описании схемы или устройства электронного прибора, можно было бы обозначать его детали. То есть, не писать, что это резистор или конденсатор, а ставить условное обозначение. Это и проще, и удобнее.

Теперь цифровое обозначение. Понятно, что в любой электронной схеме всегда найдутся элементы одного значения, то есть, однотипных. Поэтому каждую такую деталь пронумеровывают. И вся эта цифровая нумерация идет от верхнего левого угла схемы, затем вниз, далее вверх и опять вниз.

Внимание! Специалисты называют такую нумерацию правилом «И». Если обратите внимание, то движение по схеме так и происходит.

И последнее. Все электронные элементы имеют определенные свои параметры. Их обычно также прописывают рядом со значком или выносят в отдельную таблицу. К примеру, рядом с конденсатором может быть указана его номинальная емкость в микро- или пикофарадах, а также номинальное его напряжение (если такая необходимость возникает). Вообще, все, что связано с полупроводниковыми деталями должно обязательно дополняться информацией. Это не только упрощает чтение схемы, но и позволяет не ошибиться при выборе самого элемента в процессе сборки.

Иногда цифровые обозначения на электросхемах отсутствуют. Что это значит? К примеру, взять резистор. Это говорит о том, что в данной электрической схеме показатель его мощности не имеет значения. То есть, можно установить даже самый маломощный вариант, который выдержит нагрузки схемы, потому что в ней течет ток малой силы.

И еще несколько обозначений. Проводники графически обозначаются прямой непрерывной линией, места пайки точкой. Но учтите, что точка ставиться только в том месте, где соединяются три или более проводников.

Заключение по теме

Итак, вопрос, как научится читать схемы электрические, не самый простой. Вам потребуется не только знание УЗО, но и знание, касающиеся параметров каждого элемента, его структуры и конструкции, а также принципа работы, и для чего он необходим. То есть, придется учить все азы радио- и электротехники. Сложно? Не без этого. Но если вы поймете, как все работает, то для вас откроются горизонты, о которых вы и не мечтали.

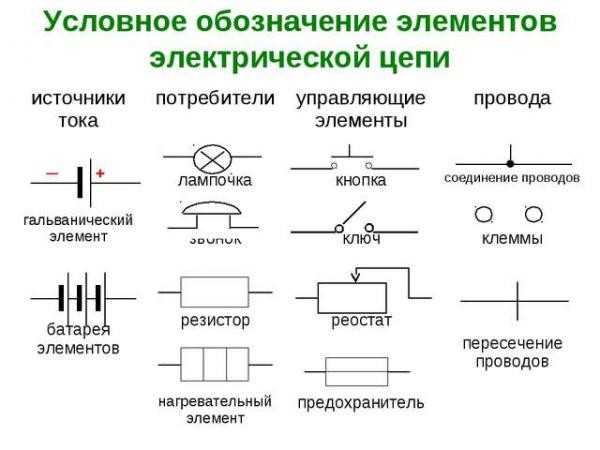

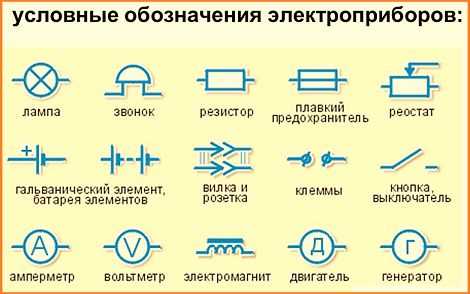

Условные обозначения на электрических схемах

  • Обозначение розетки на электрической схеме по ГОСТам

  • Как определить полярность электролитического конденсатора

    как научиться читать электросхемы

    условные графические обозначения электросхем

    Как научиться читать электросхемы? Помните букварь? Схемы тоже имеют алфавит, из символов которого строится графическое описание. Условных графических обозначений электросхем столько, что наша страница вытянется длинной лентой. Возьмем несколько обозначений — основу

    принципиальных электросхем .

    Символы по умолчанию находятся в предстартовом состоянии. С нормально замкнутым и разомкнутым контактом все ясно, буквенные обозначения им присваиваются по принадлежности к аппарату. Нормально замкнутый контакт еще называют размыкающим, а нормально разомкнутый — замыкающим. Трудности могут возникнуть с реле времени. Растолкую не по-научному.
    Что обозначают надписи на контактах. Например, КТ1.1 означает, что контакт принадлежит реле времени КТ №1, соответственно, катушка его тоже КТ1. У нас, правда, только одно реле, но если бы их было два, то второе обозначили бы КТ2. Вторая цифра после точки обозначает порядковый номер контакта аппарата. Контакты второго аппарата обозначились бы так: КТ2.1, КТ2.2 и т.д.
    Если в схеме только один аппарат, его не нумеруют, а просто именуют в соответствии с условными графическими обозначениями электросхем (в нашем примере — КТ, а его контакты — КТ1, КТ2, КТ3 и КТ4; я в таблице обозначил КТ цифрой 1 для большей наглядности). То же самое и с одним контактом реле в схеме: он бы обозначился по имени владельца — просто КТ.
    Если в схеме два реле времени (КТ1 и КТ2), и у каждого по одному контакту, эти контакты обозначатся также по принадлежности к номеру аппарата — КТ1 и КТ2. Такая система обозначений применяется для всех элементов электросхемы.
    Как работают контакты реле времени. Контакт КТ1.1 до включения разомкнут. Обратим внимание на стрелку сверху контакта: стрелка как бы показывает, что тянет контакт кверху и не хочет, чтобы включился. При подаче напряжения пройдет немного времени (время задержки), и контакт пересилит стрелку. Этот период и называется задержкой при включении. При снятии напряжения стрелка не мешает, а тянет контакт на отключение.
    По-другому работает контакт КТ1.2: его стрелка при включении старается помочь контакту замкнуться, при снятии напряжения упирается, не давая контакту вернуться. Такой режим называется задержкой на последующее отключение.
    По этому принципу работают и КТ1.3, и КТ1.4. Главное, уяснить, когда стрелка мешает контакту, а когда помогает. Для закрепления материала предлагаю простенькую схему с подключением реле времени .
    Если условные графические обозначения электросхем понятны, пойдем дальше. Сейчас из нашего алфавита составим слово «МАМА». Допустим, это будет

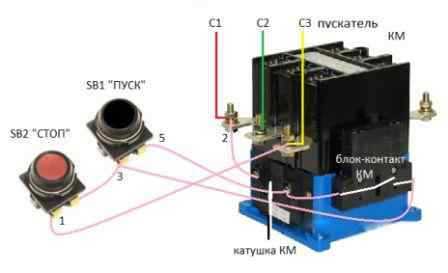

    подключение электромагнитного пускателя


    На схеме появились цифры. Это точки соединения элементов схемы. При монтаже провода связываются пучками, и в пучках не разобраться, что куда идет. Для этого концы проводов маркируются.
    Сейчас мы знаем, что 1 и 2 провод идут к месту подключения питания (пусть будет 380V). Берем пускатель и подключаем катушку (на 380V) проводом 2 к напряжению. Другой вывод катушки проводом 5 соединяем с пусковой кнопкой SB1. Если провод 3 от кнопки «пуск» подключить к напряжению и нажать на нее, катушка притянет контакты пускателя. Но стоит кнопку отпустить, пускатель отключится. Как сделать, чтобы пускатель остался включенным при отпущенной кнопке?
    Один из контактов пускателя во время включения должен продублировать контакт пусковой кнопки, то есть его выводы присоединяются к выводам кнопки «пуск». Что получается? Кнопку отпустили, а пускатель удерживает себя своим контактом КМ, выполняющим теперь роль пусковой кнопки. Как отключить?

    Можно выключить рубильник — не всегда удобно, да и опасно. Для этого дана кнопка SB2 «стоп», подключенная проводом 1 к питанию, а проводом 3 — к пусковой кнопке и к блокировочному контакту КМ. При нажатии на нее катушка обесточится, блок-контакт освободится.
    Первое слово из символов электрической схемы составили, а так оно выглядит в реальности:

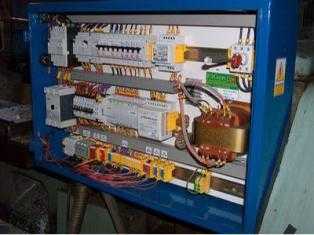

    Теперь, чтобы окончательно снять вопрос о том, как научиться читать электросхемы, попробуем прочитать маленький текст, а назовем его
    принципиальная электрическая схема тельфера .
    Также просмотрите:
    чтение электросхем .
    принципиальная электросхема.

    как научиться читать электросхемы: 1 комментарий

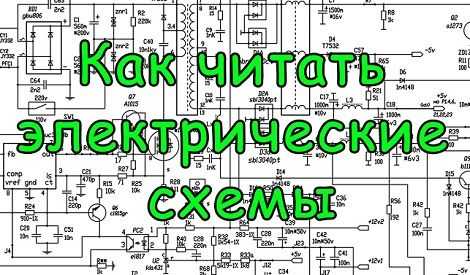

    Как читать электрические схемы

    1. Виды электрических схем
    2. Элементы электрической цепи и их условные обозначения
    3. Как правильно читат ь электрические схемы
    4. Видео

    Каждая электрическая схема состоит из множества элементов, которые, в свою очередь, также включают в свою конструкцию различные детали. Наиболее ярким примером служат бытовые приборы. Даже обычный утюг состоит из нагревательного элемента, температурного регулятора, контрольной лампочки, предохранителя, провода и штепсельной вилки. Другие электроприборы имеют еще более сложную конструкцию, дополненную различными реле, автоматическими выключателями, электродвигателями, трансформаторами и многими другими деталями. Между ними создается электрическое соединение, обеспечивающее полное взаимодействие всех элементов и выполнение каждым устройством своего предназначения.

    В связи с этим очень часто возникает вопрос, как научится читат ь электрические схемы, где все составляющие отображаются в виде условных графических обозначений. Данная проблема имеет большое значение для тех, кто регулярно сталкивается с электромонтажом. Правильное чтение схем дает возможность понять, каким образом элементы взаимодействуют между собой и как протекают все рабочие процессы.

    Виды электрических схем

    Для того чтобы правильно пользоваться электрическими схемами, нужно заранее ознакомиться с основными понятиями и определениями, затрагивающими эту область.

    Любая схема выполняется в виде графического изображения или чертежа, на котором вместе с оборудованием отображаются все связующие звенья электрической цепи. Существуют различные виды электрических схем, различающиеся по своему целевому назначению. В их перечень входят первичные и вторичные цепи, системы сигнализации, защиты, управления и прочие. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы. однолинейные. полнолинейные и развернутые. Каждая из них имеет свои специфические особенности.

    К первичным относятся цепи, по которым подаются основные технологические напряжения непосредственно от источников к потребителям или приемникам электроэнергии. Первичные цепи вырабатывают, преобразовывают, передают и распределяют электрическую энергию. Они состоят из главной схемы и цепей, обеспечивающих собственные нужды. Цепи главной схемы вырабатывают, преобразуют и распределяют основной поток электроэнергии. Цепи для собственных нужд обеспечивают работу основного электрического оборудования. Через них напряжение поступает на электродвигатели установок, в систему освещения и на другие участки.

    Вторичными считаются те цепи, в которых подаваемое напряжение не превышает 1 киловатта. Они обеспечивают выполнение функций автоматики, управления, защиты, диспетчерской службы. Через вторичные цепи осуществляется контроль, измерения и учет электроэнергии. Знание этих свойств поможет научиться читат ь электрические схемы.

    Полнолинейные схемы используются в трехфазных цепях. Они отображают электрооборудование, подключенное ко всем трем фазам. На однолинейных схемах показывается оборудование, размещенное лишь на одной средней фазе. Данное отличие обязательно указывается на схеме.

    На принципиальных схемах не указываются второстепенные элементы, которые не выполняют основных функций. За счет этого изображение становится проще, позволяя лучше понять принцип действия всего оборудования. Монтажные схемы, наоборот, выполняются более подробно, поскольку они применяются для практической установки всех элементов электрической сети. К ним относятся однолинейные схемы, отображаемые непосредственно на строительном плане объекта, а также схемы кабельных трасс вместе с трансформаторными подстанциями и распределительными пунктами, нанесенными на упрощенный генеральный план.

    В процессе монтажа и наладки широкое распространение получили развернутые схемы с вторичными цепями. На них выделяются дополнительные функциональные подгруппы цепей, связанных с включением и выключением, индивидуальной защитой какого-либо участка и другие.

    Обозначения в электрических схемах

    В каждой электрической цепи имеются устройства, элементы и детали, которые все вместе образуют путь для электрического тока. Они отличаются наличием электромагнитных процессов, связанных с электродвижущей силой, током и напряжением, и описанных в физических законах.

    В электрических цепях все составные части можно условно разделить на несколько групп:

    1. В первую группу входят устройства, вырабатывающие электроэнергию или источники питания.
    2. Вторая группа элементов преобразует электричество в другие виды энергии. Они выполняют функцию приемников или потребителей.
    3. Составляющие третьей группы обеспечивают передачу электричества от одних элементов к другим, то есть, от источника питания – к электроприемникам. Сюда же входят трансформаторы, стабилизаторы и другие устройства, обеспечивающие необходимое качество и уровень напряжения.

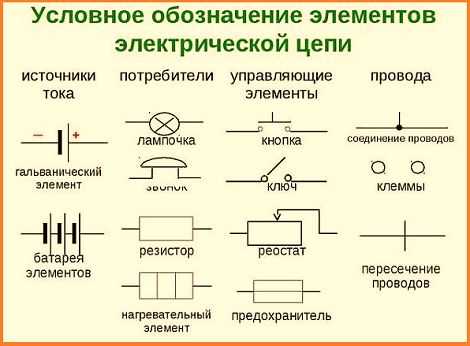

    Каждому устройству, элементу или детали соответствует условное обозначение, применяющееся в графических изображениях электрических цепей, называемых электрическими схемами. Кроме основных обозначений, в них отображаются линии электропередачи, соединяющие все эти элементы. Участки цепи, вдоль которых протекают одни и те же токи, называются ветвями. Места их соединений представляют собой узлы, обозначаемые на электрических схемах в виде точек. Существуют замкнутые пути движения тока, охватывающие сразу несколько ветвей и называемые контурами электрических цепей. Самая простая схема электрической цепи является одноконтурной, а сложные цепи состоят из нескольких контуров.

    Большинство цепей состоят из различных электротехнических устройств, отличающихся различными режимами работы, в зависимости от значения тока и напряжения. В режиме холостого хода ток в цепи вообще отсутствует. Иногда такие ситуации возникают при разрыве соединений. В номинальном режиме все элементы работают с тем током, напряжением и мощностью, которые указаны в паспорте устройства.

    Все составные части и условные обозначения элементов электрической цепи отображаются графически. На рисунках видно, что каждому элементу или прибору соответствует свой условный значок. Например, электрические машины могут изображаться упрощенным или развернутым способом. В зависимости от этого строятся и условные графические схемы. Для показа выводов обмоток используются однолинейные и многолинейные изображения. Количество линий зависит от количества выводов, которые будут разными у различных типов машин. В некоторых случаях для удобства чтения схем могут использоваться смешанные изображения, когда обмотка статора показывается в развернутом виде, а обмотка ротора – в упрощенном. Таким же образом выполняются и другие условные обозначения схем электрических.

    Изображения трансформаторов также осуществляются упрощенным и развернутым, однолинейным и многолинейным способами. От этого зависит способ отображения самих устройств, их выводов, соединений обмоток и других составных элементов. Например, в трансформаторах тока для изображения первичной обмотки применяется утолщенная линия, выделенная точками. Для вторичной обмотки может использоваться окружность при упрощенном способе или две полуокружности при развернутом способе изображения.

    Графические изображения других элементов:

    • Контакты. Применяются в коммутационных устройствах и контактных соединениях, преимущественно в выключателях, контакторах и реле. Они разделяются на замыкающие, размыкающие и переключающие, каждому из которых соответствует свой графический рисунок. В случае необходимости допускается изображение контактов в зеркально-перевернутом виде. Основание подвижной части отмечается специальной незаштрихованной точкой.
    • Выключатели. Могут быть однополюсными и многополюсными. Основание подвижного контакта отмечается точкой. У автоматических выключателей на изображении указывается тип расцепителя. Выключатели различаются по типу воздействия, они могут быть кнопочными или путевыми, с размыкающими и замыкающими контактами.
    • Плавкие предохранители, резисторы, конденсаторы. Каждому из них соответствуют определенные значки. Плавкие предохранители изображаются в виде прямоугольника с отводами. У постоянных резисторов значок может быть с отводами или без отводов. Подвижный контакт переменного резистора обозначается в виде стрелки. На рисунках конденсаторов отображается постоянная и переменная емкость. Существуют отдельные изображения для полярных и неполярных электролитических конденсаторов.
    • Полупроводниковые приборы. Простейшими из них являются диоды с р-п-переходом и односторонней проводимостью. Поэтому они изображаются в виде треугольника и пересекающей его линии электрической связи. Треугольник является анодом, а черточка – катодом. Для других видов полупроводников существуют собственные обозначения, определяемые стандартом. Знание этих графических рисунков существенно облегчает чтение электрических схем для чайников.
    • Источники света. Имеются практически на всех электрических схемах. В зависимости от назначения, они отображаются как осветительные и сигнальные лампы с помощью соответствующих значков. При изображении сигнальных ламп возможна заштриховка определенного сектора, соответствующего невысокой мощности и небольшому световому потоку. В системах сигнализации вместе с лампочками применяются акустические устройства – электросирены, электрозвонки, электрогудки и другие аналогичные приборы.

    Как правильно читат ь электрические схемы

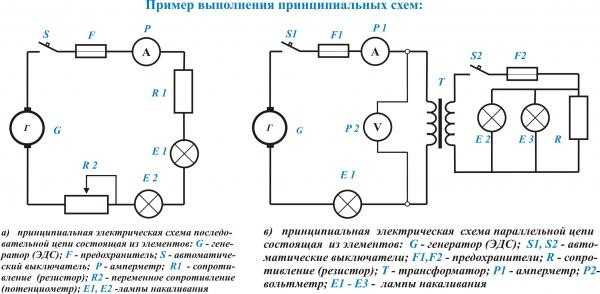

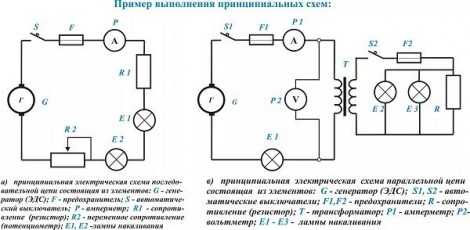

    Принципиальная схема представляет собой графическое изображение всех элементов, частей и компонентов, между которыми выполнено электронное соединение с помощью токоведущих проводников. Она является основой разработок любых электронных устройств и электрических цепей. Поэтому каждый начинающий электрик должен в первую очередь овладеть способностями чтения разнообразных принципиальных схем.

    Именно правильное чтение электрических схем для новичков, позволяет хорошо усвоить, каким образом необходимо выполнять соединение всех деталей, чтобы получился ожидаемый конечный результат. То есть устройство или цепь должны в полном объеме выполнять назначенные им функции. Для правильного чтения принципиальной схемы необходимо, прежде всего, ознакомиться с условными обозначениями всех ее составных частей. Каждая деталь отмечена собственным условно-графическим обозначением – УГО. Обычно такие условные знаки отображают общую конструкцию, характерные особенности и назначение того или иного элемента. Наиболее ярким примером служат конденсаторы, резисторы, динамики и другие простейшие детали.

    Гораздо сложнее работать с полупроводниковыми электронными компонентами, представленными транзисторами, симисторами, микросхемами и т.д. Сложная конструкция таких элементов предполагает и более сложное отображение их на электрических схемах.

    Например, в каждом биполярном транзисторе имеется минимум три вывода – база, коллектор и эмиттер. Поэтому для их условного изображения требуются особые графические условные знаки. Это помогает различить между собой детали с индивидуальными базовыми свойствами и характеристиками. Каждое условное обозначение несет в себе определенную зашифрованную информацию. Например, у биполярных транзисторов может быть совершенно разная структура – п-р-п или р-п-р, поэтому изображения на схемах также будут заметно отличаться. Рекомендуется перед тем как читат ь принципиальные электрические схемы, внимательно ознакомиться со всеми элементами.

    Условные изображения очень часто дополняются уточняющей информацией. При внимательном рассмотрении, можно увидеть возле каждого значка латинские буквенные символы. Таким образом обозначается та или иная деталь. Это важно знать, особенно, когда мы только учимся читат ь электрические схемы. Возле буквенных обозначений расположены еще и цифры. Они указывают на соответствующую нумерацию или технические характеристики элементов.

    Источники: http://onlineelektrik.ru/eoborudovanie/kondensatori/kak-chitat-elektricheskie-sxemy-graficheskie-bukvennye-i-cifrovye-oboznacheniya.html, http://electriku.ru/shema, http://electric-220.ru/news/kak_chitat_ehlektricheskie_skhemy/2017-04-01-1217

  • electricremont.ru

    Как читать принципиальные схемы 🚩 как читать электронные схемы 🚩 Компьютеры и ПО 🚩 Другое

    Автор КакПросто!

    Принципиальная схема являет собой модель из условных графических и буквенно-цифровых обозначений и связей между элементами электрической цепи. Связи могут быть электрические, магнитные и электромагнитные. Принципиальная схема составляется на начальном этапе проектирования электроустройства. Именно в ней определяется исчерпывающий состав элементов и связей, а также дается представление о принципах функционирования изделия.

    Статьи по теме:

    Инструкция

    При изучении принципиальной схемы определите полюсы электрической цепи и установите направление тока – от «плюса» к «минусу». Выявите составляющие схемы: контакты, резисторы, диоды, конденсаторы и прочие элементы, входящие в цепь. Если схема содержит несколько цепей, читать их следует по одной, рассматривая каждую последовательно.

    Вначале чтения схемы определите все включенные в цепь системы электропитания. Найдите источник энергии, реле, электромагниты, если они предусмотрены. Определите вид всех источников, используемый ток (постоянный или переменный), его фазу или полярность.

    При изучении схемы вам нужно иметь представление о работе каждого элемента цепи отдельно, начиная с простейших составляющих. Резистор - пассивный элемент электрической цепи и предназначен, как правило, для рассеивания мощности, падения напряжения. На схемах он используется для обозначения функции сопротивления и отображается в виде прямоугольника. Конденсатор же, наоборот, накапливает электрическую энергию переменного тока, его знак – две параллельные линии. Ознакомьтесь со всеми пояснениями и примечаниями, данными на схеме. При наличии в устройстве электродвигателей или иных электроприемников проведите их анализ. Рассмотрите все цепи данных элементов от одного полюса источника питания к другому. Заметьте в этих цепях расположение резисторов, диодов, конденсаторов и других составляющих схемы. Сделайте вывод о практическом значении каждого элемента схемы и о нарушении работы электроустройства при блокировке или отсутствии какой-либо из частей его цепи.

    Уточните расположение защитных приборов: реле максимального тока, предохранителей и автоматических регуляторов, а также элементов коммутации. На принципиальной схеме электроустройства могут быть обозначены надписи, указывающие на зоны защиты каждого из элементов, найдите их и сопоставьте с другими данными цепи.

    Совет полезен?

    Статьи по теме:

    Не получили ответ на свой вопрос?
    Спросите нашего эксперта:

    www.kakprosto.ru

    Как научиться читать электрические схемы

    Каждый начинающий электрик задаётся вопросом – как читать электрические схемы? Постараемся вкратце изложить материал, чтобы дать правильное направление в этой, казалось бы, не лёгкой теме.

    Прежде чем начать изучение основ построения электрических схем, необходимо выучить основные графические обозначения. Для этого необходимо скачать сборник ГОСТов ЕСКД «Единая система конструкторской документации». На основе часто используемых обозначений нужно составить шпаргалку, которой будет удобно пользоваться при чтении схем.

    Шпаргалка должна содержать обозначения с расшифровками самых часто используемых элементов в электрических схемах. Для удобства использования обозначения должны быть распределены по тематике.

    Например, при чтении электрических схем по тематике «Релейная защита и автоматика», в схемах будут часто использоваться различные варианты контактов реле, катушки, а так же условные графические обозначения различных сложных устройств. При чтении схемы коммутации силового оборудования, например электродвигателей насосной, на схемах будут использоваться обозначения двигателей, устройств плавного пуска, контакторов, пускателей, их катушек, катушек клапанов, приводов задвижек, питающих шин, устройств заземления и т.д. В планах прокладки электропроводки используются свои условные обозначения, принцип функционирования электрической схемы по ним понять не удастся.

    Все электрические схемы подразделяются на структурные, функциональные, принципиальные, монтажные, соединений, подключения, общие и расположения. Функциональные и принципиальные схемы, в свою очередь, подразделяются на однолинейные и многолинейные. О том, какие отличия существуют между этими схемами и о правилах их составления, читайте в ГОСТе 2.702-2011. Также, в ГОСТах даны условные графические обозначения узлов в однолинейном и многолинейном исполнении. Смотрите документы с обозначением графических элементов. Например, в ГОСТ 2.723-68 (2002) ЕСКД. Обозначения условные графическиев схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы имагнитные усилители (взамен ГОСТ 7624-62 в части раздела 11) показаны условные графические обозначения в разных вариантах, так как и в однолинейных и в многолинейных схемах эти элементы принято указывать по-разному. Этот же принцип распространяется и на обозначения линий электропередачи и коммутационных аппаратов.

    Для понимания буквенных и цифровых обозначений в электрических схемах необходимо ознакомиться с ГОСТ 2.710-81 (2001) ЕСКД. Обозначения буквенно-цифровые вэлектрических схемах. В данном документе представлены практически все используемые на практике буквенно-цифровые обозначения в электрических схемах.

    Есть одно но. В ГОСТах РФ принято обозначать элементы латинскими символами, сделано это для унификации проектной документации. Однако, в различных организациях может быть утверждён свой стандарт буквенно-цифровых обозначений, используемый в проектной документации. Например, в ФСК ЕЭС РФ принято обозначать элементы кириллицей в соответствии с ГОСТами предыдущих редакций. Вся документация, которая делается по заказу ФСК, обязана соответствовать этому стандарту. Для того, чтобы научиться читать электрические схемы в разных стандартах, во-первых, было бы неплохо обзавестись действующей копией стандарта организации, во-вторых, иметь в своем арсенале несколько предыдущих редакций ГОСТов, регулирующих буквенно-цифровые обозначения в электрических схемах.

    В соответствии с требованиями ГОСТ, все условные графические обозначения должны использоваться в схемах по действующему стандарту. Если в схемах использованы элементы, отсутствующие в соответствующих стандартах, то на полях схемы должны быть сноски с пояснениями о назначении элементов.

    Просмотров всего: 902, Просмотров за день: 1

    www.el-info.ru

    Как читать электрические схемы - Energy

    Как читать электрические схемы

    Главное предназначение постоянной схемы электроснабжения – максимально полное и всеохватывающее отображение взаимосвязи приборов электроустановки – средств автоматизации, вспомогательная аппаратура и последовательность их работы и принцип действия. Выяснить как читать проекты по электрике – это значит понять принцип работы всей электросистемы, увидеть работу системы автоматизации, так же поняв как читать электрические схемы вы сможете разобраться в пусконаладочных работах и использовании электросистемы.

    Научиться читать электрические схемы – значит понять, как происходит проектирование электроснабжения. Ведь в готовом проекте подключения электричества прописаны все элементы электросистемы дома – монтажные планы, чертежи и таблицы щитовых и других органов управления, отображение соединений внешней проводки, схем подключений. Поэтому учимся читать электрические схемы, это поможет нам разобраться в проектировании систем автоматизированных технологических процессов, которые как правило выполняют принципиальные электросхемы и отдельных деталей и автоматизированных механизмов, как пример – схема сигнализации в резервуаре, механизм управления задвижкой и т.п.

    Учимся читать электрические схемы

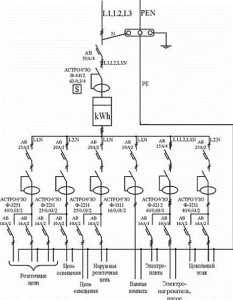

    Пример проекта электроснабжения квартиры





    Для начала необходимо разобраться в предназначениях электрических схем, в их функциях и данных, которые там прописаны.

    Каждая электросхема может быть основой для будущих разработок, от нее будут отталкиваться при проработке других документов основных монтажных схем щитовых и электроблоков. Для того чтобы понимать, как правильно читать электросхемы, необходимо знать, что они подразделяются на два вида – типовые и нетиповые. Типовая электросхема наиболее распространена, обычно выполняет одну или несколько функций.

    Зачастую принципиальная электросхема имеет в своем содержании условные обозначения элементов коммутации. В этом случае отображаются задача каждого из них, либо задача нескольких электроприемников, объединенных одними и теми же (или схожими) функциями. Обычно это разнообразные коммутационные приборы и устройства соединяющих их линий. Обычно при чтении электросхемы видны все линии электросвязи между разными блоками и конструктивными элементами всей системы.

    В любой электрической схеме отображены следующие данные:

    - Графические рисунки всех деталей и функциональных элементов электросистемы;

    - Отдельные детали устройств, использующиеся в других системах этой схемы, либо же определенные части приборов, которые работают в данной схеме, но располагаются в других элементах и связаны одной цепочкой технологически;

    - Диаграммы, отображающие переключения контактов, управленческих цепочек, системы сигнализации, а также поясняющие обозначения;

    - Полный список задействованного в схеме оборудования;

    - Все чертежи данной электросистемы.

    Для того, чтобы научиться читать электрические схемы, необходимо заглянуть государственным стандартам, которые регулируют правила оформления электрических схем и проекты электроустановок:

    - ГОСТы 2.701-84, 2.702-75, 2.708-81 прописывают главные и обобщающие нормативы выполнения и оформления электросхем;

    - ГОСТы 2.709-72 и 2.710-81 имеют в своем содержании требования обозначения цепей и их буквенно цифровые абревиатуры.

    Правда, есть более простой способ – необходимо тщательно изучить несколько десятков графических изображений, изображений на позициях и надписей на примерах простейших электросхем. Освоение 30-50 процентов этих данных – залог почти полного понимания и успешного прочтения электросхем.

    Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

    Поделитесь ссылкой



    Дата публикации: 31.10.2014

    energy-systems.ru

    Как читать электрические схемы. Виды электрических схем. Часть 2

    Здравствуйте, уважаемые читатели сайта sesaga.ru. В первой части статьи мы познакомились с тремя основными видами схем, которые используются в радиоэлектронике и электротехнике. Теперь каждую схему рассмотрим более подробно.

    1. Структурная схема.

    Когда хотят в общих чертах рассказать о каком-либо электрическом устройстве (приборе), то при объяснении используют упрощенный вариант схемы устройства, составленный лишь из основных функциональных частей (блоков) с указанием их назначения и взаимосвязей. Такую упрощенную схему называют структурной.

    На структурной схеме основные блоки прибора изображают прямоугольниками, внутри которых вписывают наименование блока. Связи между блоками и направление сигнала от одного блока к другому указывают соединительными линиями со стрелками. Блоки располагают в соответствии с последовательностью направления сигнала, а чтобы это было наиболее наглядно и читабельно, их стараются располагать в один ряд слева направо.

    Для примера нарисуем структурную схему настольной лампы, но возьмем ее упрощенный вариант. То есть уберем корпус и оставим только провод, штепсельную вилку, выключатель и патрон с лампой накаливания.

    Теперь нарисуем структурную схему упрощенной настольной лампы, где первый прямоугольник будет условно представлять штепсельную вилку, второй – выключатель, третий – лампу накаливания.

    Схема в общих чертах дает представление об устройстве настольной лампы, из каких функциональных блоков она состоит, последовательность расположения блоков и как они между собой связаны. Что же находится внутри блоков, на схеме не указывается, чтобы не отвлекать внимание на ненужные детали, которые на этапе разработки или ознакомления не существенны.

    Из схемы понятно, что для настольной лампы необходимы три составляющие: вилка, выключатель и лампа накаливания (светодиодная, энергосберегающая), но при этом совершенно не важно, какими будут эти элементы. Главное понимать, что лампа состоит из трех взаимосвязанных между собой элементов и при отсутствии хотя бы одного работать не будет.

    Схема также определяет, что для работы настольной лампы необходимо напряжение, которое через вилку, провода и выключатель поступает на лампу накаливания, т.е. раскрывает принцип работы настольной лампы и назначение ее отдельных блоков.

    Иногда внутри блока указывают его порядковый номер с последующим описанием функциональности или изображают условные графические обозначения элементов, поясняющие общее назначение каждого блока.

    И все же сделать такое простое устройство, как настольная лампа, пользуясь только структурной схемой, невозможно. Слишком мало дано информации о каждом блоке, из-за чего трудно понять, как они работают. Поэтому, чтобы знать и понимать из каких элементов состоит устройство, как эти элементы взаимодействуют друг с другом и как они соединяются электрически, были разработаны принципиальные электрические схемы.

    2. Принципиальная электрическая схема.

    На принципиальной схеме сохраняется последовательность и строение структурной схемы, но вместо общих функциональных блоков показывается полный состав элементов устройства (прибора), изображенных в виде условных графических обозначений. Каждая деталь изображена с тем числом выводов, которые имеются у реальных деталей, а соединения между выводами показаны таким образом, чтобы можно было детально проследить все цепи и соединения, и легко понять происходящие процессы и принцип работы прибора.

    Для удобства чтения рядом с условным изображением детали указывают ее буквенно-цифровое обозначение, определяющее сведения о детали: функциональное назначение, место расположения и маркировку в схеме. Буквенно-цифровые обозначения указываются в сокращенной форме и состоят из определенного числа букв латинского алфавита и арабских цифр, записанных последовательно, в одну строку и без пробелов.

    Буквенное обозначение берется из названия детали и указывается одной или двумя первыми буквами, например, R – резистор, С – конденсатор, VD – диод, VT – транзистор, SA – выключатель, ХР – двухполюсная вилка, EL – лампа осветительная и т.д.

    Цифровое обозначение указывает порядковый номер однотипных деталей в схеме, например, R1, R2, R3 и т.д., либо VD10, VD11 и т.д.

    Нарисуем принципиальную электрическую схему настольной лампы, а для удобства чтения схемы, на первом этапе, ее основные элементы выделим прямоугольниками зеленого цвета.

    Глядя на схему можно сказать, что для питания настольной лампы используется переменное напряжение электрической сети 220 В, которое через штепсельную вилку XР1 и выключатель SA1 подается на лампочку EL1. Что все элементы рассчитаны на рабочее переменное напряжение 220 В, и что работа лампы осуществляется положением контакта выключателя SA1: при замыкании контакта лампочка EL1 загорается, при размыкании — гаснет.

    Из схемы видно, что верхний вывод вилки XР1 соединен с левым по схеме выводом контакта выключателя SA1, правый вывод контакта выключателя соединен с верхним выводом лампочки EL1, а нижний вывод лампочки соединен с нижним выводом вилки XР1. Контакт выключателя SA1 показан в разомкнутом состоянии, что соответствует его начальному положению и отключенному состоянию настольной лампы. Электрическая связь между выводами элементов изображена отрезками горизонтальных и вертикальных линий.

    И в то же время принципиальная схема нам не дает полного представления о настольной лампе, так как на ней не указаны сведения о конструкции лампы и размерах деталей. Дело в том, что при изучении принципа работы нет необходимости знать, как, например, выполнена лампочка (размер и форма колбы, тип и размер цоколя, сопротивление спирали и т.д.), какую конструкцию имеет выключатель или вилка. Если бы все эти сведения указывались на схеме, они бы только отвлекали внимание на ненужные подробности, не имеющие принципиального значения.

    Но все же для расширения функциональности на принципиальных схемах указывают некоторую часть конструктивных данных элементов (мощность, тип, способ соединения), потому как в ряде случаев именно она оказывается главным и единственным документом, на который ориентируются при изготовлении, налаживании, обслуживании и ремонте аппаратуры.

    Если же сравнивать структурную и принципиальную схемы, то общим для них является порядок расположения элементов и путь прохождения сигнала (в нашем случае электрического тока), который идет слева направо, т.е. в направлении привычном для обычного чтения. Однако на монтажных платах, шасси или панелях реальных устройств элементы могут располагаться иначе, подчиняясь правилам, направленным на сведение к минимуму паразитных связей между отдельными элементами, узлами, блоками. Поэтому расположение элементов внутри реального устройства может не соответствовать принципиальной схеме.

    Рассмотренные структурная и принципиальная схемы предназначены в основном для изучения принципа работы, и в зависимости от вида дают наглядное представление о функциональной или элементной структуре. Чтобы иметь представление о конструктивном исполнении настольной лампы, примерном расположении элементов и способах соединения между ними служит схема соединений или монтажная схема.

    3. Схема соединений (монтажная схема).

    Схема соединений или монтажная схема создается на основе принципиальной и представляет собой упрощенный конструктивный чертеж, изображающий устройство в одной или нескольких проекциях. На схеме изображают все элементы, входящие в состав устройства, их реальное расположение внутри и снаружи устройства, все электрические связи между элементами. В некоторых случаях монтажной схемой может служить четкая фотография расположения элементов с указанием цифровых и буквенных обозначений.

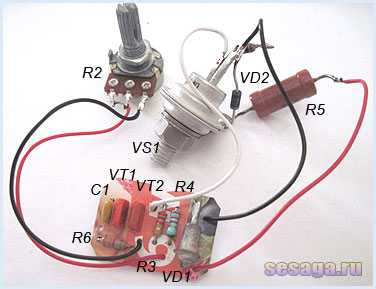

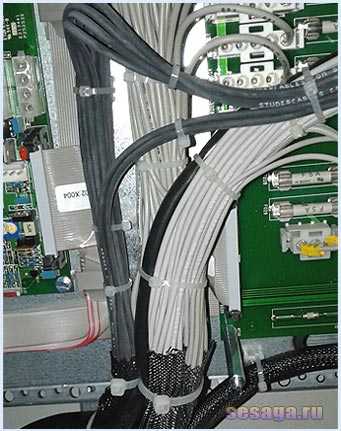

    В процессе изготовления сложных электрических приборов часть соединений между отдельными крупными блоками, узлами, элементами или монтажными платами осуществляются соединительными проводами, которые увязывают в жгуты или пропускают внутри экранирующих рукавов. И если при ремонте или обслуживании такого оборудования не использовать монтажную схему, то в некоторых случаях очень сложно проследить прохождение сигнала по отдельным проводам, осуществляющим связь между узлами и элементами. Иногда даже приходится отпаивать провода с обоих концов жгута и вызванивать их соответствие.

    На монтажной схеме элементы изображают в виде условных графических изображений или в виде упрощенных контурных рисунков реальных элементов. Рядом с символами элементов указывают их буквенно-цифровые обозначения согласно принципиальной схеме. Провода и кабели показывают отдельными линиями с указанием «адресов» их внешних подключений, а при необходимости указывают марку, сечение и расцветку проводов, характеристики и наименование внешних цепей (напряжение, частота, вид сигнала и т.п.).

    Взглянем на монтажную схему упрощенной настольной лампы. Выключатель SA1 и лампочка EL1 изображены в виде контурных рисунков, а вилка ХР1 в виде графического символа.

    Из приведенной схемы видно, что верхний вывод вилки подключен к среднему выводу выключателя, правый вывод выключателя подключен к нижнему выводу лампочки. Боковой вывод лампочки, контактируемый с корпусом цоколя, подключен к нижнему выводу вилки.

    Конечно, приведенная схема настольной лампы проста, и по ней трудно показать все моменты построения монтажной схемы, но все же сам принцип построения на ней виден.

    Здесь главное понимать, что монтажная схема во всем повторяет принципиальную, и что все детали на монтажной схеме соединяются также, как и на принципиальной. Единственным отличием между схемами может являться расположение и соединение деталей, которые при сборке реального устройства из-за соображений упрощения монтажа или уменьшения влияния одного элемента на другой могут быть разнесены в разные стороны.

    Вот мы и рассмотрели три основных вида схем, с которыми Вы будете сталкиваться при конструировании, обслуживании или ремонте радиолюбительских или электрических устройств. И хотя это далеко не весь перечень схем, так как существуют еще функциональные, подключения, общие, схемы расположения, но чтобы разобраться в устройстве или принципе работы радиоэлектронного или электрического прибора рассмотренных трех хватит вполне.

    Следующая статья из серии как читать электрические схемы будет посвящена соединительным проводам и линиям электрической связи.
    Удачи!

    Литература:

    1. ГОСТ 2.701-2008 Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению.

    2. Фролов В.В. Язык радиосхем.

    3. Згут М.А. Условные обозначения и радиосхемы.

    sesaga.ru

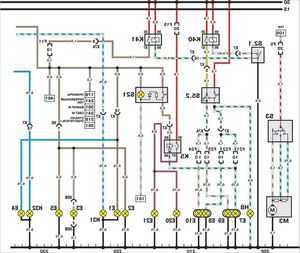

    Электрические схемы автомобиля: как читать их новичку. Чтение принципиальных электрических схем для начинающих

    ГлавнаяРазноеЧтение принципиальных электрических схем для начинающих

    виды принципиальных электросхем, обучение читать для начинающих

    Когда при выезде на рыбалку вдруг под вечер не загораются фары на личном авто, некоторые водители хватаются за голову. Они не умеют читать электрические схемы автомобиля и поломка такого рода сразу становится неразрешимой проблемой. По этой причине обучение грамоте чтения электросхем не просто прихоть, а необходимость для нормального использования железного коня.

    Виды электросхем

    Обучение всему неизвестному обычно начинают с азов или начальных понятий. Чтобы научиться читать электрические принципиальные схемы, узнают, что они из себя представляют и зачем нужны. Вот основные виды:

    • Первичные. Это цепи, обеспечивающие поступление напряжения от источника электроэнергии непосредственно к потребителю этой энергии.
    • Вторичные. Цепи с напряжением не более 1 квТ, которые служат в основном для установки контрольного и сигнального оборудования.
    • Системы защиты, сигнализации, управления и прочие. Разновидности вторичных электросхем.
    • Принципиальные. Упрощённые изображения, где указаны только основные элементы, а второстепенные опущены.
    • Монтажные. Подробные изображения с учётом второстепенных узлов. Применяются для монтажа электрооборудования.
    • Однолинейные. Схематичный план с указанием последовательности подключения на основную фазу.
    • Полнолинейные. Схематичное изображение, которое используются для обозначения трёхфазных линий. На нём указывают последовательность соединений на всех трёх фазах.
    • Развернутые. Подробные чертежи полной оснастки электрооборудования на объекте.

    Тип таких изображений определяют по его предназначению. Например, для сборки требуется один план, для понятия принципа действия — другой, для ремонта — третий и так далее.

    Условные обозначения

    Столкнувшись впервые с электрической схемой, новичок может подумать, что перед ним китайская грамота. Однако, освоив основные обозначения и принципы построения, очень скоро чтение электросхем для начинающих может стать привычным делом. Для начала определяются с основными частями любой документации такого толка. Это три группы общих по функциям составляющих элементов:

    1. Источники электроэнергии — приборы, агрегаты и приспособления, вырабатывающие ток.
    2. Приёмники электричества — приборы, узлы, оборудование, которое преобразует или использует электроток.
    3. Передатчики электричества — провода, переключатели, другие проводники тока, а также приборы измерения, усиления, ослабления, контроля и другие, то есть всё, что помогает передавать ток от источника к потребителю.

    Для всех составляющих электроцепи придуманы условные обозначения. Значки расставляются в той последовательности, как они соединены электропроводкой, а не по буквальному расположению. То есть две лампочки могут располагаться на приборе рядом, а на схеме — в противоположных друг от друга частях. Элементы, подсоединённые к одному напряжению цепи, называются ветвью. Они соединены узлами. Узлы на схеме выделяют точками. Замкнутые контуры могут содержать несколько ветвей. Самые простые электросхемы — это изображения одноконтурных цепей. Самые сложные — многоконтурные.

    Для изучения расшифровки условных обозначений пользуются специальными справочниками. Кроме условных обозначений, на схемах применяют пояснительные надписи и указания маркировок используемого электрооборудования и деталей.

    Порядок чтения

    По сути, электросхема — это чертёж. На ней с помощью условных обозначений изображено устройство электрооборудования. Зная основные принципы построения таких чертежей и условные обозначения, можно освоить чтение электрических схем. Для начинающих это именно то, что нужно. Так, легче всего тренироваться на упрощённых чертежах, чем на тех, где показаны все детали.

    Для правильного чтения схем усваивают простой алгоритм действий, который поможет не упустить важных мелочей. Вот последовательность изучения электросхемы:

    1. Определяют количество контуров и ветвей в каждом контуре.
    2. Выделяют условные обозначения всех составляющих схемы.
    3. По порядку исследуют каждое обозначение. Находят в справочнике, чему оно соответствует, и узнают всю возможную информацию об элементе. При необходимости записывают, чтобы не забыть и не искать её снова.
    4. Для наглядности находят нужный узел или деталь на своём автомобиле, если изучают электросхему автомашины.
    5. Стараются понять принцип действия и техническое предназначение того или иного элемента. Некоторые задаются вопросом о том, что будет, если элемент убрать из цепи, можно ли его заменить чем-то другим.
    6. Скрупулёзно читают дополнительную информацию в описании схемы или в маркировках рядом с элементами. Иногда на схемах приводятся маркировочные таблицы, которые требуют дополнительного внимания.

    Научившись читать простые схемы, переходят к более сложным. Электрооборудование современных автомобилей становится всё сложнее и сложнее. Очень многие блоки содержат электронную начинку.

    Понять такие схемы начинающему электрику очень трудно. Однако, зная азы, они могут сделать простой ремонт электрооборудования, используя электросхему своего автомобиля.

    220v.guru

    Правила чтения электрических схем и чертежей

    Чтоб читать электронные схемы, нужно отлично знать и держать в голове распространенные условные обозначения обмоток, контактов, трансформаторов, движков, выпрямителей, ламп и т. п., условные обозначения, применяющиеся в той области с которой в большей степени приходится сталкиваться в силу профессии, схемы распространенных узлов электроустановок, к примеру движков, выпрямителей, освещения лампами накаливания и газоразрядными и т. п, характеристики поочередного и параллельного соединений контактов, обмоток, сопротивлений, индуктивностей и емкостей.

    Разбор схем на отдельные цепи

    Неважно какая электроустановка удовлетворяет определенным условиям действия. При чтении схем, во-1-х, необходимо выявить эти условия, во-2-х — найти, отвечают ли приобретенные условия задачам, которые должны электроустановкой решаться, в-3-х, следует проверить, не вышли ли попутно «излишние» условия, и оценить их последствия.

    Для решения этих вопросов пользуются несколькими приемами.

    1-ый из их заключается в том, что схема электроустановки на уровне мыслей расцепляется на обыкновенные цепи, которые поначалу рассматривают раздельно, а потом в сочетаниях.

    Обычная цепь включает источник тока (батарея, вторичная обмотка трансформатора, заряженный конденсатор и т. п.), приемник тока (движок, резистор, лампа, обмотка реле, разряженный конденсатор и т. п.), прямой провод (от источника тока к приемнику), оборотный провод (от приемника тока к источнику) и один контакт аппарата (выключателя, реле и т. п.). Понятно, что в цепях, не допускающих размыкания, к примеру в цепях трансформаторов тока, контактов нет.

    При чтении схемы необходимо поначалу на уровне мыслей расцепить ее на обыкновенные цепи, чтоб проверить способности каждого элемента, а потом разглядеть их совместное действие.

    Действительность схемных решений

    Наладчики отлично знают, что не всегда могут быть осуществлены на самом деле схемные решения, хотя они не содержат очевидных ошибок. Другими словами, проектные электронные схемы не всегда реальны.

    Потому одна из задач чтения электронных схем заключается в том, чтоб проверить, могут ли быть выполнены данные условия.

    Нереальность схемных решений обычно имеет в главном последующие предпосылки:

    • не хватает энергии для срабатывания аппарата,

    • в схему просачивается «лишняя» энергия, вызывающая неожиданное срабатывание пли препятствующая своевременному отпусканию электронного аппарата,

    • не хватает времени для совершения данных действий,

    • аппаратом задана уставка, которая не может быть достигнута,

    • вместе использованы аппараты, резко отличающиеся по свойствам,

    • не учтены коммутационная способность, уровень изоляции аппаратов и проводки, не погашены коммутационные перенапряжения,

    • не учтены условия, в каких электроустановка будет эксплуатироваться,

    • при проектировании электроустановки за базу принимается ее рабочее состояние, но не решается вопрос о том, как ее привести в это состояние и в каком состоянии она окажется, к примеру, в итоге краткосрочного перерыва питания.

    Порядок чтения электронных схем и чертежей

    Сначала, нужно ознакомиться с наличными чертежами (либо составить оглавление, если его нет) и классифицировать чертежи (если этого не изготовлено в проекте) по предназначению.

    Чертежи перемешивают в таком порядке, чтоб чтение каждого следующего являлось естественным продолжением чтения предшествующего. Потом уясняют принятую систему обозначений и маркировки.

    Если она не отражена па чертежах, то ее узнают и записывают.

    На избранном чертеже читают все надписи, начиная со штампа, потом примечания, экспликации, пояснения, спецификации и т. д. При чтении экспликации непременно находят на чертежах аппараты, в ней перечисленные. При чтении спецификации сопоставляют их с экспликациями.

    Если на чертеже имеются ссылки на другие чертежи, то необходимо отыскать эти чертежи и разобраться в содержании ссылок. К примеру, в одну схему заходит контакт, принадлежащий аппарату, изображенному на другой схеме. Означает, необходимо уяснить, что же это все-таки за аппарат, зачем служит, в каких критериях работает и т. п.

    При чтении чертежей, отражающих электропитание, электронную защиту, управление, сигнализацию и т. п.:

    1) определяют источники электропитания, род тока, величину напряжения и т. п. Если источников несколько либо использовано несколько напряжений, то уясняют, чем это вызвано,

    2) расчленяют схему па обыкновенные цени и, рассматривая их сочетание, устанавливают условия деяния. Рассматривать всегда начинают с того аппарата, который нас в этом случае интересует. К примеру, если не работает движок, то необходимо отыскать па схеме его цепь и поглядеть, контакты каких аппаратов в нее входят. Потом находят цепи аппаратов, управляющих этими контактами, и т. д.,

    3) строят диаграммы взаимодействия, выясняя с помощью их: последовательность работы во времени, согласованность времени деяния аппаратов в границах данного устройства, согласованность времени деяния вместе действующих устройств (к примеру, автоматики, защиты, телемеханики, управляемых приводов и т. п.), последствия перерыва электропитания. Для этого попеременно, предполагая отключенными выключатели и автоматы электропитания (предохранители перегоревшие), оценивают вероятные последствия, возможность выхода устройства в рабочее положение из хоть какого состояния, в каком оно могло оказаться, к примеру после ревизии,

    4) оценивают последствия возможных дефектов: незамыкание контактов попеременно по одному, нарушения изоляции относительно земли попеременно для каждого участка,

    5) нарушения изоляции меж проводами воздушных линий, выходящих за границы помещений и т. п.,

    5) инспектируют схему па отсутствие неверных цепей,

    6) оценивают надежность электропитания и режим работы оборудования,

    7) инспектируют выполнение мер, обеспечивающих безопасность при условии организации работ, обусловленных действующими правилами (ПУЭ, СНиП и т. п.).

    elektrica.info

    Как читать электрические схемы?

    Для того чтобы научиться читать электрические схемы, нужно, прежде всего, знать условные обозначения — то есть те символы, которые встречаются практически на любой схеме. Именно об этих символах мы, в первую очередь, и поговорим. Далее мы рассмотрим, что же еще, помимо знания этих обозначений, необходимо человеку для того, чтобы стать специалистом в области электротехники, а конкретно - понимание того, как применить знания по чтению электрических схем на практике.

    Как читать электрические схемы — обозначения

    Здесь я приведу вам основные обозначения, встречающиеся практически на любой электрической схеме.

    • Линиями на электрической схеме всегда обозначаются провода.
    • Точками обозначают точки соединения.
    • Если вам встретится маленький прямоугольник — это резистор.
    • Круг с крестиком внутри обозначает светодиод или лампочку. А вот круг с кругом внутри в подавляющем большинстве случаев обозначает электрический двигатель.
    • Если вы встретите разомкнутую линию с концом, отведенным в сторону, это место обозначения ключа.
    • И, наконец, П-образный прямоугольник будет означать, что в этом месте находится реле.

    Теперь взгляните на любую электрическую схему — наверняка вы посмотрите на нее уже другими глазами. Рекомендую вам записать вышеуказанные обозначения с пояснениями в виде таблицы, чтобы, в случае чего, их легко было бы найти и объяснить. Ну, а теперь еще несколько советов, без которых не обойтись тому, кто хочет научиться читать электрические схемы, ведь помимо знания символов, нужно еще кое-что.

    Как научиться читать электрические схемы

    Конечно, далеко не все так просто. Существует немало специальных схем, где, даже зная все обозначения, для правильного их понимания нужно знать принцип работы того или иного устройства. Поэтому скачайте какой-нибудь толковый учебник по электротехнике и начинайте потихоньку осваивать азы этой непростой, но интереснейшей профессии.

    Понять символы легко, но важнее в

    elhow.ru

    2Vidy_elektricheskih_shem



    Чтобы читать электрические схемы, необходимо хорошо знать и помнить: наиболее распространенные условные обозначения обмоток, контактов, трансформаторов, двигателей, выпрямителей, ламп и т. п., условные обозначения, применяющиеся в той области, с которой преимущественно приходится сталкиваться в силу профессии, схемы наиболее распространенных узлов электроустановок, например двигателей, выпрямителей, освещения лампами накаливания и газоразрядными и т. п, свойства последовательного и параллельного соединений контактов, обмоток, сопротивлений, индуктивностей и емкостей.

    Расчленение схем на простые цепи

    Любая электроустановка удовлетворяет определенным условиям действия. Поэтому при чтении схем, во-первых, нужно выявить эти условия, во-вторых - определить, отвечают ли полученные условия задачам, которые должны электроустановкой решаться, в-третьих, следует проверить, не получились ли попутно "лишние" условия, и оценить их последствия.

    Для решения этих вопросов пользуются несколькими приемами.

    Первый из них состоит в том, что схема электроустановки мысленно расчленяется на простые цепи, которые сначала рассматривают отдельно, а затем в сочетаниях. Простая цепь включает источник тока (батарея, вторичная обмотка трансформатора, заряженный конденсатор и т. п.), приемник тока (двигатель, резистор, лампа, обмотка реле, разряженный конденсатор и т. п.), прямой провод (от источника тока к приемнику), обратный провод (от приемника тока к источнику) и один контакт аппарата (выключателя, реле и т. п.). Понятно, что в цепях, не допускающих размыкания, например в цепях трансформаторов тока, контактов нет.

    При чтении схемы нужно сначала мысленно расчленить ее на простые цепи, чтобы проверить возможности каждого элемента, а затем рассмотреть их совместное действие.

    Реальность схемных решений

    Наладчики хорошо знают, что не всегда могут быть осуществлены на деле схемные решения, хотя они не содержат явных ошибок. Иными словами, проектные электрические схемы не всегда реальны. Поэтому одна из задач чтения электрических схем состоит в том, чтобы проверить, могут ли быть выполнены заданные условия.

    Нереальность схемных решений обычно имеет в основном следующие причины:

    • не хватает энергии для срабатывания аппарата,

    • в схему проникает "лишняя" энергия, вызывающая непредвиденное срабатывание пли препятствующая своевременному отпусканию электрического аппарата,

    • не хватает времени для совершения заданных действий,

    • аппаратом задана уставка, которая не может быть достигнута,

    • совместно применены аппараты, резко отличающиеся по свойствам,

    • не учтены коммутационная способность, уровень изоляции аппаратов и проводки, не погашены коммутационные перенапряжения,

    • не учтены условия, в которых электроустановка будет эксплуатироваться,

    • при проектировании электроустановки за основу принимается ее рабочее состояние, но не решается вопрос о том, как ее привести в это состояние и в каком состоянии она окажется, например, в результате кратковременного перерыва питания.

    Порядок чтения электрических схем и чертежей

    Прежде всего, необходимо ознакомиться с наличными чертежами (или составить оглавление, если его нет) и систематизировать чертежи (если этого не сделано в проекте) по назначению.

    Чертежи чередуют в таком порядке, чтобы чтение каждого последующего являлось естественным продолжением чтения предыдущего. Затем уясняют принятую систему обозначений и маркировки.

    Если она не отражена па чертежах, то ее выясняют и записывают.

    На выбранном чертеже читают все надписи, начиная со штампа, затем примечания, экспликации, пояснения, спецификации и т. д. При чтении экспликации обязательно находят на чертежах аппараты, в ней перечисленные. При чтении спецификации сопоставляют их с экспликациями.

    Если на чертеже имеются ссылки на другие чертежи, то нужно найти эти чертежи и разобраться в содержании ссылок. Например, в одну схему входит контакт, принадлежащий аппарату, изображенному на другой схеме. Значит, нужно уяснить, что это за аппарат, для чего служит, в каких условиях работает и т. п.

    При чтении чертежей, отражающих электропитание, электрическую защиту, управление, сигнализацию и т. п.:

    1) определяют источники электропитания, род тока, величину напряжения и т. п. Если источников несколько или применено несколько напряжений, то уясняют, чем это вызвано,

    2) расчленяют схему па простые цени и, рассматривая их сочетание, устанавливают условия действия. Рассматривать всегда начинают с того аппарата, который нас в данном случае интересует. Например, если не работает двигатель, то нужно найти на схеме его цепь и посмотреть, контакты каких аппаратов в нее входят. Затем находят цепи аппаратов, управляющих этими контактами, и т. д.,

    3) строят диаграммы взаимодействия, выясняя с их помощью: последовательность работы во времени, согласованность времени действия аппаратов в пределах данного устройства, согласованность времени действия совместно действующих устройств (например, автоматики, защиты, телемеханики, управляемых приводов и т. п.), последствия перерыва электропитания. Для этого поочередно, предполагая отключенными выключатели и автоматы электропитания (предохранители перегоревшие), оценивают возможные последствия, возможность выхода устройства в рабочее положение из любого состояния, в котором оно могло оказаться, например после ревизии,

    4) оценивают последствия вероятных неисправностей: незамыкание контактов поочередно по одному, нарушения изоляции относительно земли поочередно для каждого участка,

    5) нарушения изоляции между проводами воздушных линий, выходящих за пределы помещений и т. п.,

    5) проверяют схему па отсутствие ложных цепей,

    6) оценивают надежность электропитания и режим работы оборудования,

    7) проверяют выполнение мер, обеспечивающих безопасность при условии организации работ, обусловленных действующими правилами (ПУЭ, СНиП и т. п.).

    studfiles.net

    Как научиться читать электрические схемы

    Каждый начинающий электрик задаётся вопросом – как читать электрические схемы? Постараемся вкратце изложить материал, чтобы дать правильное направление в этой, казалось бы, не лёгкой теме.

    Прежде чем начать изучение основ построения электрических схем, необходимо выучить основные графические обозначения. Для этого необходимо скачать сборник ГОСТов ЕСКД «Единая система конструкторской документации». На основе часто используемых обозначений нужно составить шпаргалку, которой будет удобно пользоваться при чтении схем.

    Шпаргалка должна содержать обозначения с расшифровками самых часто используемых элементов в электрических схемах. Для удобства использования обозначения должны быть распределены по тематике.

    Например, при чтении электрических схем по тематике «Релейная защита и автоматика», в схемах будут часто использоваться различные варианты контактов реле, катушки, а так же условные графические обозначения различных сложных устройств. При чтении схемы коммутации силового оборудования, например электродвигателей насосной, на схемах будут использоваться обозначения двигателей, устройств плавного пуска, контакторов, пускателей, их катушек, катушек клапанов, приводов задвижек, питающих шин, устройств заземления и т.д. В планах прокладки электропроводки используются свои условные обозначения, принцип функционирования электрической схемы по ним понять не удастся.Все электрические схемы подразделяются на структурные, функциональные, принципиальные, монтажные, соединений, подключения, общие и расположения. Функциональные и принципиальные схемы, в свою очередь, подразделяются на однолинейные и многолинейные. О том, какие отличия существуют между этими схемами и о правилах их составления, читайте в ГОСТе 2.702-2011. Также, в ГОСТах даны условные графические обозначения узлов в однолинейном и многолинейном исполнении. Смотрите документы с обозначением графических элементов. Например, в ГОСТ 2.723-68 (2002) ЕСКД. Обозначения условные графическиев схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы имагнитные усилители (взамен ГОСТ 7624-62 в части раздела 11) показаны условные графические обозначения в разных вариантах, так как и в однолинейных и в многолинейных схемах эти элементы принято указывать по-разному. Этот же принцип распространяется и на обозначения линий электропередачи и коммутационных аппаратов.

    Для понимания буквенных и цифровых обозначений в электрических схемах необходимо ознакомиться с ГОСТ 2.710-81 (2001) ЕСКД. Обозначения буквенно-цифровые вэлектрических схемах. В данном документе представлены практически все используемые на практике буквенно-цифровые обозначения в электрических схемах.

    Есть одно но. В ГОСТах РФ принято обозначать элементы латинскими символами, сделано это для унификации проектной документации. Однако, в различных организациях может быть утверждён свой стандарт буквенно-цифровых обозначений, используемый в проектной документации. Например, в ФСК ЕЭС РФ принято обозначать элементы кириллицей в соответствии с ГОСТами предыдущих редакций. Вся документация, которая делается по заказу ФСК, обязана соответствовать этому стандарту. Для того, чтобы научиться читать электрические схемы в разных стандартах, во-первых, было бы неплохо обзавестись действующей копией стандарта организации, во-вторых, иметь в своем арсенале несколько предыдущих редакций ГОСТов, регулирующих буквенно-цифровые обозначения в электрических схемах.

    В соответствии с требованиями ГОСТ, все условные графические обозначения должны использоваться в схемах по действующему стандарту. Если в схемах использованы элементы, отсутствующие в соответствующих стандартах, то на полях схемы должны быть сноски с пояснениями о назначении элементов.

    Просмотров всего: 817, Просмотров за день: 1

    www.el-info.ru

    Обозначение радиоэлементов в схемах. Чтение принципиальных электрических схем для начинающих

    Как читать электрические схемы

    Содержание:
    1. Виды электрических схем
    2. Элементы электрической цепи и их условные обозначения
    3. Как правильно читать электрические схемы
    4. Видео

    Каждая электрическая схема состоит из множества элементов, которые, в свою очередь, также включают в свою конструкцию различные детали. Наиболее ярким примером служат бытовые приборы. Даже обычный утюг состоит из нагревательного элемента, температурного регулятора, контрольной лампочки, предохранителя, провода и штепсельной вилки. Другие электроприборы имеют еще более сложную конструкцию, дополненную различными реле, автоматическими выключателями, электродвигателями, трансформаторами и многими другими деталями. Между ними создается электрическое соединение, обеспечивающее полное взаимодействие всех элементов и выполнение каждым устройством своего предназначения.

    В связи с этим очень часто возникает вопрос, как научится читать электрические схемы, где все составляющие отображаются в виде условных графических обозначений. Данная проблема имеет большое значение для тех, кто регулярно сталкивается с электромонтажом. Правильное чтение схем дает возможность понять, каким образом элементы взаимодействуют между собой и как протекают все рабочие процессы.

    Виды электрических схем

    Для того чтобы правильно пользоваться электрическими схемами, нужно заранее ознакомиться с основными понятиями и определениями, затрагивающими эту область.

    Любая схема выполняется в виде графического изображения или чертежа, на котором вместе с оборудованием отображаются все связующие звенья электрической цепи. Существуют различные виды электрических схем, различающиеся по своему целевому назначению. В их перечень входят первичные и вторичные цепи, системы сигнализации, защиты, управления и прочие. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы, однолинейные, полнолинейные и развернутые. Каждая из них имеет свои специфические особенности.

    К первичным относятся цепи, по которым подаются основные технологические напряжения непосредственно от источников к потребителям или приемникам электроэнергии. Первичные цепи вырабатывают, преобразовывают, передают и распределяют электрическую энергию. Они состоят из главной схемы и цепей, обеспечивающих собственные нужды. Цепи главной схемы вырабатывают, преобразуют и распределяют основной поток электроэнергии. Цепи для собственных нужд обеспечивают работу основного электрического оборудования. Через них напряжение поступает на электродвигатели установок, в систему освещения и на другие участки.

    Вторичными считаются те цепи, в которых подаваемое напряжение не превышает 1 киловатта. Они обеспечивают выполнение функций автоматики, управления, защиты, диспетчерской службы. Через вторичные цепи осуществляется контроль, измерения и учет электроэнергии. Знание этих свойств поможет научиться читать электрические схемы.

    Полнолинейные схемы используются в трехфазных цепях. Они отображают электрооборудование, подключенное ко всем трем фазам. На однолинейных схемах показывается оборудование, размещенное лишь на одной средней фазе. Данное отличие обязательно указывается на схеме.

    На принципиальных схемах не указываются второстепенные элементы, которые не выполняют основных функций. За счет этого изображение становится проще, позволяя лучше понять принцип действия всего оборудования. Монтажные схемы, наоборот, выполняются более подробно, поскольку они применяются для практической установки всех элементов электрической сети. К ним относятся однолинейные схемы, отображаемые непосредственно на строительном плане объекта, а также схемы кабельных трасс вместе с трансформаторными подстанциями и распределительными пунктами, нанесенными на упрощенный генеральный план.

    В процессе монтажа и наладки широкое распространение получили развернутые схемы с вторичными цепями. На них выделяются дополнительные функциональные подгруппы цепей, связанных с включением и выключением, индивидуальной защитой какого-либо участка и другие.

    Обозначения в электрических схемах

    В каждой электрической цепи имеются устройства, элементы и детали, которые все вместе образуют путь для электрического тока. Они отличаются наличием электромагнитных процессов, связанных с электродвижущей силой, током и напряжением, и описанных в физических законах.

    В электрических цепях все составные части можно условно разделить на несколько групп:

    1. В первую группу входят устройства, вырабатывающие электроэнергию или источники питания.
    2. Вторая группа элементов преобразует электричество в другие виды энергии. Они выполняют функцию приемников или потребителей.
    3. Составляющие третьей группы обеспечивают передачу электричества от одних элементов к другим, то есть, от источника питания – к электроприемникам. Сюда же входят трансформаторы,

    les66.ru

    Как читать электрические схемы - Energy

    Как читать электрические схемы

    Главное предназначение постоянной схемы электроснабжения – максимально полное и всеохватывающее отображение взаимосвязи приборов электроустановки – средств автоматизации, вспомогательная аппаратура и последовательность их работы и принцип действия. Выяснить как читать проекты по электрике – это значит понять принцип работы всей электросистемы, увидеть работу системы автоматизации, так же поняв как читать электрические схемы вы сможете разобраться в пусконаладочных работах и использовании электросистемы.

    Научиться читать электрические схемы – значит понять, как происходит проектирование электроснабжения. Ведь в готовом проекте подключения электричества прописаны все элементы электросистемы дома – монтажные планы, чертежи и таблицы щитовых и других органов управления, отображение соединений внешней проводки, схем подключений. Поэтому учимся читать электрические схемы, это поможет нам разобраться в проектировании систем автоматизированных технологических процессов, которые как правило выполняют принципиальные электросхемы и отдельных деталей и автоматизированных механизмов, как пример – схема сигнализации в резервуаре, механизм управления задвижкой и т.п.

    Учимся читать электрические схемы

    Пример проекта электроснабжения квартиры





    Для начала необходимо разобраться в предназначениях электрических схем, в их функциях и данных, которые там прописаны.

    Каждая электросхема может быть основой для будущих разработок, от нее будут отталкиваться при проработке других документов основных монтажных схем щитовых и электроблоков. Для того чтобы понимать, как правильно читать электросхемы, необходимо знать, что они подразделяются на два вида – типовые и нетиповые. Типовая электросхема наиболее распространена, обычно выполняет одну или несколько функций.

    Зачастую принципиальная электросхема имеет в своем содержании условные обозначения элементов коммутации. В этом случае отображаются задача каждого из них, либо задача нескольких электроприемников, объединенных одними и теми же (или схожими) функциями. Обычно это разнообразные коммутационные приборы и устройства соединяющих их линий. Обычно при чтении электросхемы видны все линии электросвязи между разными блоками и конструктивными элементами всей системы.

    В любой электрической схеме отображены следующие данные:

    - Графические рисунки всех деталей и функциональных элементов электросистемы;

    - Отдельные детали устройств, использующиеся в других системах этой схемы, либо же определенные части приборов, которые работают в данной схеме, но располагаются в других элементах и связаны одной цепочкой технологически;

    - Диаграммы, отображающие переключения контактов, управленческих цепочек, системы сигнализации, а также поясняющие обозначения;

    - Полный список задействованного в схеме оборудования;

    - Все чертежи данной электросистемы.

    Для того, чтобы научиться читать электрические схемы, необходимо заглянуть государственным стандартам, которые регулируют правила оформления электрических схем и проекты электроустановок:

    - ГОСТы 2.701-84, 2.702-75, 2.708-81 прописывают главные и обобщающие нормативы выполнения и оформления электросхем;

    - ГОСТы 2.709-72 и 2.710-81 имеют в своем содержании требования обозначения цепей и их буквенно цифровые абревиатуры.

    Правда, есть более простой способ – необходимо тщательно изучить несколько десятков графических изображений, изображений на позициях и надписей на примерах простейших электросхем. Освоение 30-50 процентов этих данных – залог почти полного понимания и успешного прочтения электросхем.

    Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

    Поделитесь ссылкой



    Дата публикации: 31.10.2014

    energy-systems.ru

    les66.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
