Погружные мини насосы для воды: лучшая модель, отзывы, цены

Основное требование, предъявляемое к характеристикам насосного оборудования для бытовых нужд – компактные габариты. Даже самые эффективные насосы для перекачки воды или организации водоснабжения дома тяжело использовать, если их габариты превышают разумные пределы. Также нецелесообразно приобретать тяжелое оборудование, которое банально может сорваться в скважину и перекрыть ее. Поэтому заслуженную популярность получило применение именно уменьшенных версий насосных систем.

Маленький водяной насос сохраняет мощность и производительность стандартных моделей, обладает большей мобильностью, отличаясь при этом более низкой ценой. Мини версии отлично справляются с решением многих эксплуатационных задач в доме и на приусадебной территории.

Область применения компактных помп

Назначение миниатюрных агрегатов:

• водозабор из колодцев, имеющих предельную глубину – 20 м, скважин – 100 м;
• использование как бытовых фильтров очистки жидкости;
• повышение давления системы водоснабжения.

Компактные приборы осуществляют подъем перекачиваемой среды максимальной высотой 100 м, горизонтальную транспортировку – 200 м и больше. В качестве скважинного оборудования зачастую используются центробежные водяные насосы для перекачки воды, для колодцев – вибрационные, циркуляцию рабочей среды отопительных систем обеспечивают циркуляционные установки. Существуют самовсасывающие приборы, способные работать с  разнообразными жидкостями, включая дизельное топливо.

Вибрационные помпы

Вибрационная технология, используемая при производстве помп, обеспечивает преимущество сочетания компактных габаритов и низкой цены. Это доказывает востребованность вибрационных моделей серии Малыш. Единственный минус подобных агрегатов – низкие показатели мощности, для сравнения центробежный прибор продуктивнее минимум в 4 раза.

Вибрационная помпа “Малыш”

Такой мини насос для воды отличается предельно простым принципом действия, наглядный пример – устройство Малыш 10м. Для работы потребуется стандартный источник питания 220 вольт. При запуске начинается преобразование силовым элементом переменного тока, чем обусловлено возникновение механических колебаний. Эти движения передаются поршню, который крепится к валу электропривода. Поскольку амплитуда колебаний ничтожно мала, возникает сходство с обычной вибрацией, что объясняет название устройств. Поршень вибрирует, создавая гидроудар, повышающий давление, которое выталкивает перекачиваемую среду в направлении водозаборного шланга. При этом обратные клапаны перекрывают другие выходы.

Любая вибрационная помпа – это погружной насос, который нормально функционирует только при полном погружении в жидкость.

Подобная особенность обусловлена сильным нагревом, поэтому охлаждающим механизмом выступает сама холодная перекачиваемая среда. Оптимальные бытовые вибрационные приборы малой мощности – модификации 10м, БВ-0, 25 серии Малыш.

Погружной вибрационный мини водяной насос отличается повышенной чувствительностью к качеству воды, состав которой должен полностью исключать технические включения.

Центробежное оборудование

Центробежный (многоступенчатый) агрегат бывает погружным и поверхностным. Второй вариант подразумевает расположение вблизи источника водозабора, когда перекачка осуществляется посредством опущенного в жидкость шлага. Система водоснабжения, ключевым звеном которой выступает многоступенчатая помпа отличается максимальной эффективностью эксплуатации.

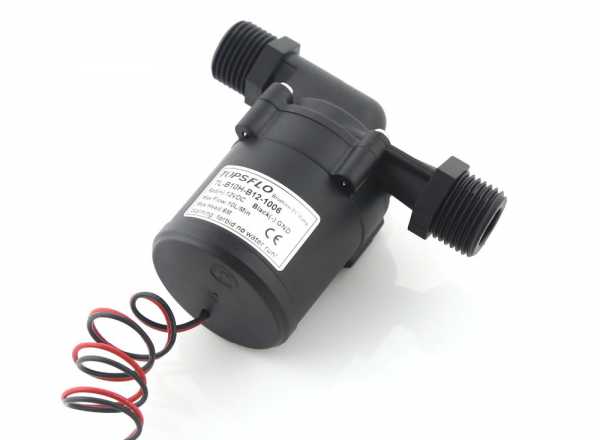

Центробежный TOPSFLO TL-B10H-B24-0905

Размер центробежного оборудования практически не уступает габаритам миниатюрных помп вибрационного типа. Для работы необходим источник питания 220 вольт, что делает устройство универсальным вариантом техники, которую можно использовать как скважинное оборудование, так и обеспечивающее автономный полив приусадебного участка.

Перекачку жидкости осуществляет вращение рабочего колеса, создающее перепад давления между рабочим устройством и отрезком трубы, присоединенной к трубопроводу (патрубок).

Сравнивая вибрационные и центробежные аппараты, последние обладают преимуществом высоких показателей производительности, продуктивности, высоты подъема жидкости.

Этой статьей читают: Центробежный насос: как он устроен

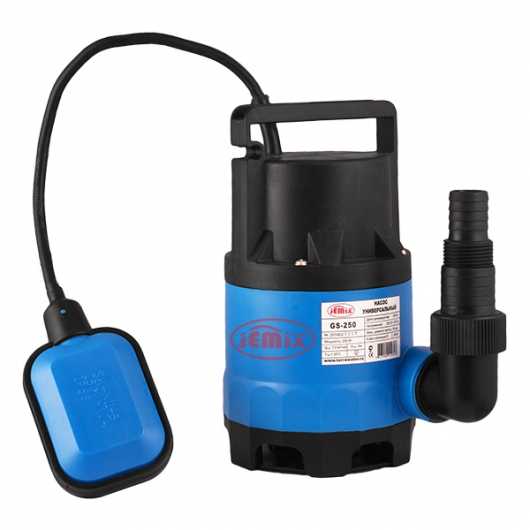

Дренажные модели: маленькие версии

Дренажный насос напоминает погружную водозаборную технику, отличаясь областью применения. Назначение приборов – перекачка грязной жидкости, очистка источников водозабора (скважины, колодцы), дренаж стоков, откачка технической жидкости, которой поливают посадки. Сфера использования определяет особенности конструкции и технические характеристики.

• Конструкцию дренажного прибора отличает повышенная износоустойчивость – агрегат подвергается постоянному воздействию агрессивной рабочей среды, содержащей загрязняющие включения.
• Дренажный насос погружного типа отличается миниатюрными габаритами, обеспечивающими мобильность устройству, которое регулярно монтируется, демонтируется, используется в разных эксплуатационных условиях.

Ключевой момент – высокие показатели производительности, поскольку такое оборудование выполняет перекачку сильно загрязненных рабочих сред, когда необходимо нагнетать высокое давление.

Возможность подключения к обычной розетке 220 вольт.

ВИДЕО: Как сделать мини водяной насос своими руками 12V из компьютерного вентилятора

Фекальное оборудование

Фекальный мини насос для воды мало чем отличается от дренажной помпы. Эти агрегаты исключают возможность перекачки рабочей среды, содержащей технические включения (песок, гравий, камни). Предотвращает попадание крупных включений оснащение входного отверстия стальной сеткой-фильтром.

Фекальные насосы (для грязной воды)

Комплектация некоторых модификаций включает измельчитель, предусматривающий возможность перекачки рабочей среды повышенной густоты и вязкости.

Работу устройства регулирует предохранитель, которым оборудуется агрегат. Изменение уровня жидкости ниже критической отметки, благодаря наличию предохранителя, фиксируется, срабатывает автоматическое отключение системы. Материалами изготовления погружного, полупогружного фекального оборудования служит сталь, чугун.

Миниатюрные приборы обладают высокой производительностью и продуктивностью работы. При наличии усиленного корпуса, лопастного механизма, обладают небольшой массой, исключающей проблемы транспортировки.

Главный минус поверхностных мини версий – невозможность использования аппаратов в условиях повышенной влажности, пониженных температур, когда замёрзшая жидкость водозаборного шланга становится причиной поломки системы. Оптимальный вариант эксплуатации – внутри помещений.

ВИДЕО: Как выбрать дренажный или фекальный насосы

Многоступенчатое компактное оборудование

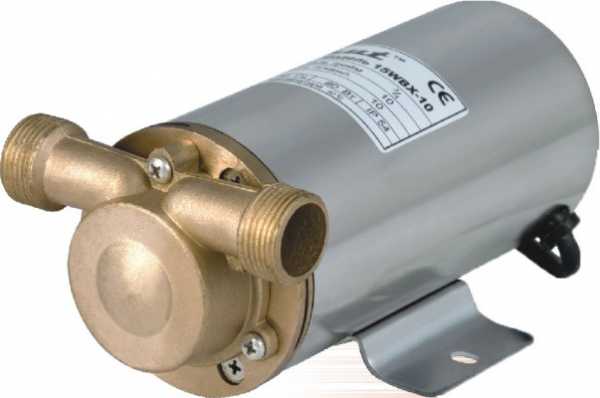

Циркуляционный мини насос для воды предназначен повышать давление водяного потока замкнутого трубопровода. Необходимость компактных габаритов обусловлена особенностями монтажа: прибор устанавливают на инженерное сооружение – трубопровод, большая масса способна деформировать конструкцию.

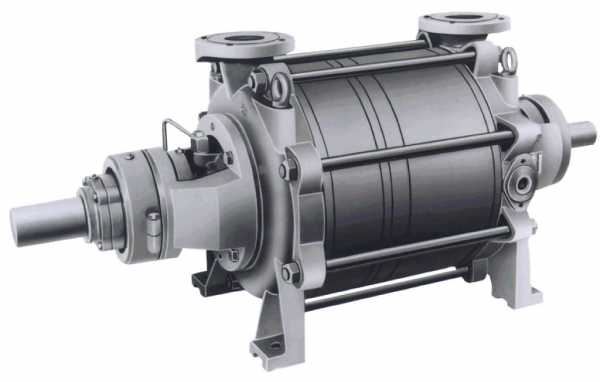

Жидкостно-кольцевой многоступенчатый LOH_25003_25007_25309

Местом установки многоступенчатого оборудования зачастую становится система автономного водоснабжения здания. В таких случаях маленькие устройства обеспечивают повышение уровня давления выходной части системы фильтрации или ёмкости, поддерживающей давление трубопровода (гидравлический бак). Размеры циркуляционного аппарата 7х7. Повышенным спросом пользуются модели 12, 24 вольт меньшего размера. Для работы требуется источник питания 220 вольт.

Особенности выбора и рекомендации

Решив приобрести мини насос для воды, необходимо учитывать конкретные условия эксплуатации, рассмотреть все преимущества и недостатки. Очевидные плюсы – небольшая масса, компактные габариты, повышающие функциональность техники, исключая сложности транспортировки. Имея малые габариты, производительность миниатюрного аппарата мало уступает показателями мощности стандартных версий. Недостатки – меньшая производительность относительно крупных аналогов.

Важно иметь представление, какой объем работ потребуется выполнять агрегату и соотнести характеристики моделей с собственными требованиями. Крайне важно понимать, какие жидкости придется перекачивать прибору, учесть показатели необходимого расстояния транспортировки, силы давления, высоты водяного столба. Выяснив совокупность этих параметров, подобрать нужную модификацию будет намного проще.

ВИДЕО: Центробежная водяная помпа 10 см

www.portalteplic.ru

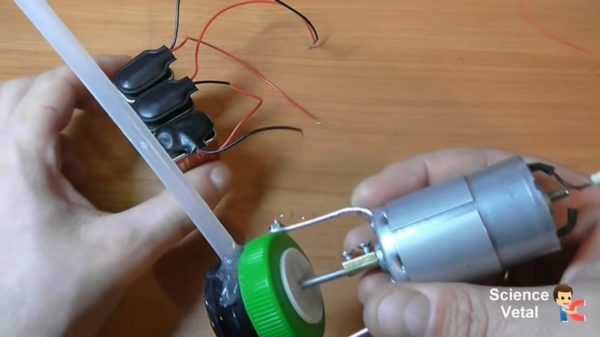

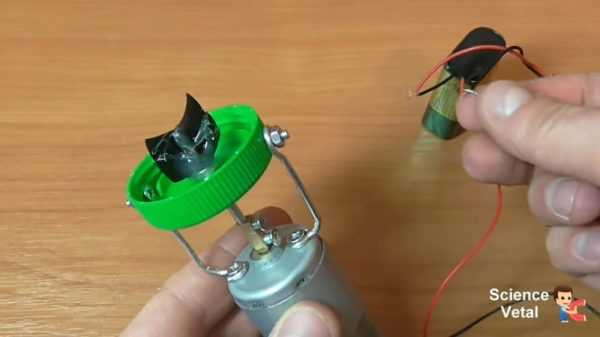

Как сделать мини-насос для дома?

Для того, чтобы изготовить маленький фонтанчик для декоративных целей, нужен мини-насос. Рассмотрим поэтому, как его собрать и из каких деталей.

Нам понадобится для насос для мячей своими руками: цилиндр, например, из магазина фурнитуры; крышка от упаковки сока; уплотнение из под колпачка от винной бутылки; лопасти от кулера; небольшие кусочки алюминиевой проволоки; моторчик, соединительные клеммы, которые отлично подходят для крепления на ось движка; нужных размеров винтики и шайбы (3 мм).

Сначала проделаем отверстия в крышке, как показано на видео. Далее склеиваем клеевым пистолетом винтик и лопасти, так, чтобы они размещались в цилиндр. Одеваем на ось клеммник и затягиваем винты. Устанавливаем на корпусе мотора два крепления из проволоки. Насаживаем крышечку от упаковки сока.

В цилиндре делаем одно отверстие сбоку (для выкачивания воды) и на одно на донышке (для заборы воды). Закрепляем конструкцию с помощью пистолета, предварительно установив на боковое отверстие пластиковую трубочку.

Мини-насос готов. Хотя… насосы самые разные есть в китайском интернет-магазине.

Обсуждение

Александр Зыков

Интересная идея , можно сделать декоративный фонтанчик , но я бы мотор от принтера не брал , лучше взять низковольтный от игрушки , питание подать от ненужной телефонной зарядки , как раз хватит и батареи не нужны, а то разоришься на них и пусть молотит целый день , увлажняет воздух в квартире.

Михаил Диденко

Выходной патрубок лучше располагать не радиально, а тангенциально по направлению вращения. Производительность должна быть выше. И крыльчатку лучше делать как-то с минимальным дисбалансом, чтобы всё собранное “соплями” не развалилось ещё до того, как разрядятся батарейки.

Павел Антонов

Как гидродинамик скажу 2 вещи 1) лопасти лучше делать с “правильным” профилем, можно в инете найти. 2) Верхнюю черную крышку всё же лучше центровать с осью лопастей, хоть это может и показать на первый взгляд не важной мелочью но из-за таких мелких погрешностей снижается кпд!
А в целом очень простая и доступная конструкция, молодец Лайк.

Сева Кульман

+Павел Антонов Из Вашего комментария становится понятно, что к гидродинамике Вы не имеете никакого отношения. Как не гидродинамик (хотя давным-давно приходилось изучать и сдавать гидравлику и теплотехнику, детали машин, процессы и аппараты пищевых производств и некоторые другие предметы, которые касались теории центробежных насосов) скажу следующее:
– “правильный” профиль лопастей нужно искать не в инете, а в специальной технической литературе. Формулы описывающие кривизну “правильного” профиля лопасти в различных её точках включают десяток переменных, справочных табличных величин и коэффициентов, зависящих от расчётных: давления, производительности, линейных размеров и формы улитки насоса, количества лопастей и скорости вращения рабочего колеса (ротора насоса), свойств перекачиваемой жидкости и других характеристик. При этом одним из основных ограничивающих условий является недопущение превышения некоторого значения скорости потока жидкости на поверхности лопасти, ведущее к местным отрывам жидкости от лопасти – и как следствие гидроударам. В данном типе конструкций собранных из хлама и скреплённых соплями главное требование к лопастям – их способность придать вращение перекачиваемой среде, для чего им достаточно быть довольно жёсткими и иметь линейные размеры сопоставимые с внутренними размерами рабочей камеры насоса.
– камера правильного центробежного насоса в сечении является не круглой, а представляет собой виток спирали, в разницу кривизны большего и меньшего радиуса которой врезан напорный (выпускной) патрубок по касательной к вращению ротора. При замене улитки на цилиндр его как раз нужно не “центровать с осью лопастей”, а несколько сместить, обеспечив отбор жидкости до точки максимального приближения ротора к стенке камеры.

Сделай сам

Контактная система электроклеммника не сбалансирована относительно центрального отверстия. Тоже хотел использовать эту деталь для передачи момента от мотора, но ничего не вышло из-за детонации. Причём, уменьшение размера винтов проблему не решают, так как, у самого тела детали центра тяжести смещён. Как вариант, можно было бы сбалансировать эту делать с помощью припоя, но с пошёл другим путём и просто изготовил её из пластика от одноразового шприца.

StudioMINMAX

У меня на подобном самодельном насосе лопасти раз в 6 меньше, да и питание всего 12 вольт, выходной патрубок сделан из шприца 5 мл, в итоге напор гораздо больше, чем на данном видео. Если изменить немного лопасти, то напор будет гораздо больше. Да и клеить клеем пистолетом не очень надежное дело, если спаять паяльником выйдет намного прочнее, но только процесс этот долгий скучный и вонючий) А так идея норм, в свое время делал подобный насос для сво, но система так и не пригодилась. Теперь им по весне воду от ворот гаража откачиваю, заодно провожу профилактическую разрядку аккумулятора от бесперебойника.

Виталий Матин

делал моторчик с меньшим мотором и запитал его 9 кронами моторчик жужжал 27 минут и сгорел… перекачка воды 4 литра в минуту. (100 литров) дело затратное… взял обычный насос и перекачал 300 литров за час ручной труд… и электрический 4.5 киловатта 220V за час перекачал 2 кубометра воды (2000 литров) найди альтернативу мощнее и дешевле.

Alexandr Murzajkin

можно взять больше крон, а можно взять и как умный человек подключить этот моторчик через понижающий трансформатор припаять несколько конденсаторов в качестве фильтров напряжения и всё это через переменный резистор что бы регулировать число оборотов и всё это было бы от домашней сети и не надо было бы бегать в магазин за кронами каждые пять дней.

Wtf i can’t leave my nickname empty?

можно сделать супер лабораторию гидропоники с термостатом авто выключением света и автоматическим поливом каждые 2 часа.

izobreteniya.net

Мини насос для воды 12 вольт | Водопровод

» Водопровод

Какими бывают насосы для воды 12 Вольт?

Для мытья машины, поливки грядок, газонов или же клумб чаще всего применяются компактные насосы для воды 12 вольт. Применение такого вида насосов не ограничивается сельскохозяйственной сферой.

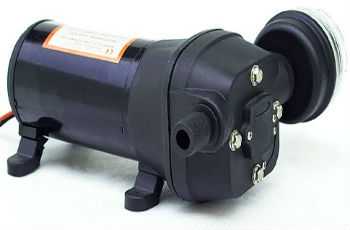

Насос для воды малого напряжения FL-220

Наиболее часто их используют для бытовых нужд, как создания механизма наполнения бака для душа или же наполнения бочки для полива. Кроме того, столь небольшие насосы используют и при дренировании скважины. Низкая стоимость и универсальность насосов 12V — причины их такой огромной популярности.

1 Назначения и особенности

Насосы 12В, как уже было сказано выше, применяются для следующих целей:

• Мытье автомобиля или громоздкой техники
• Полив грядок, клумб или же газонов
• Для создания механизма автоматического наполнения бака для душа или наполнения поливной бочки
• Для дренажа или промывки скважины
• Другие мелкие бытовые сферы применения.

Наиболее значимыми преимуществами насосов 12В можно назвать следующие:

• Возможность применения в условиях, где нет электросети в 220В
• Возможность применения рядом с опасными источниками высокого напряжения
• Возможность применения рядом с источниками циркуляции воды, что могут замкнуть более совершенные аналоги насосов, нежели насосы 12В
• Отсутствие сильных шумов и вибрации при работе даже на максимальных мощностях.

Насосные устройства 12В имеют ограничения в высоте подачи воды. Как правило, насосы 12В не способны подавать жидкость (в данном случае воду) на высоту более 100 метров.

2 Виды и отличия

Существует несколько видов насосных систем 12В. Представлены они так:

• Вакуумный (устаревшее название, ныне по вакуумному механизму работают все устройства подобного типа)
• Циркуляционный
• Насос-помпа (подразделяется на дренажные — скважинные виды, погружные и автоматические)
• Автомобильные (моечные).

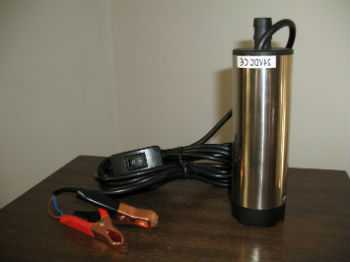

Погружной насос для воды 12 Вольт

И это далеко не весь список, существуют и более узкоспециализированные насосные системы, которые впрочем, используются в бытовых целях предельно редко. Опустив вакуумный механизм, принцип работы которого применяется во всех нынешних насосах 12В, рассмотрим оставшиеся.

Циркуляционный насосный аппарат в 12V имеет, как правило, мокрый ротор. То есть, крыльчатка устройства вращается настолько свободно производящимся магнитным полем, что возможно попадание в него извне инородных предметов. Случается это достаточно часто.

Из этого следует, что циркуляционный аппарат в 12V требует тщательной очистки от попавших в него окалин или же камней. В противном случае остановится крыльчатка, что выведет всю систему аппарата из строя.

Но наиболее приемлемым вариантом является установка грязевого фильма на входе устройства. Циркуляционный вид насосных устройств в 12V имеет следующие плюсы:

• Для стабильной работы устройства не нужны трубы большого диаметра
• Циркуляционный насос позволяет использовать современные схемы отопления, в том числе двухтрубные
• Циркуляционный аппарат намного более экономный в плане потребления электроэнергии, нежели большинство его аналогов
• Учитывая то, что вся система находится всегда под давлением, это хорошо складывается на стабильности работы устройства, так как существенно снижается количество и частота возникновения так называемых «воздушных пробок».

Водяной помпа-насос применяют, как правило, в сельскохозяйственной сфере. Широта сферы применения данного устройства поражает: его можно использовать как в садовых работах, так и в тушении пожаров, как в строительстве, так и в нефтяной промышленности. Насос-помпа имеет несколько подгрупп, которые именуются так:

• Поверхностный вид
• Погружной вид
• Ручной вид.

Пластиковая помпа для перекачки жидкости, малого напряжения

Первый вид помпа-насосов, поверхностный, в отличие от аналогов не погружается в жидкость. Его можно устанавливать и вблизи водяной емкости. При этом забор жидкости будет происходить с помощью обычного шланга. Это устройство предельно просто как в самой конструкции, так и в обращении.

К сожалению, из-за небольшого предела возможности всасывания водяной массы, помпа-насос применяется только в местах максимально приближенных к источнику воды. Например, для получения воды из водоемов или же колодцев, которую затем можно применять для орошения полей или для тушения пожаров.

Помпа-устройство такого вида имеет три подгруппы:

• Садовые помпа-насосы, для полива огородов или же откачки воды из бассейнов и емкостей
• Напорные, для повышения давления в замкнутых системах водоснабжения
• Станции-резервуары, имеющие с блок управления.

Погружной насос 12 Вольт в отличие от предыдущего погружается в водяной массе полностью. При этом корпус этого устройства сделан из специального коррозиестойкого материала.

Главной задачей этого типа аппаратуры является подъем жидкости (в данном случае воды) с относительно больших глубин. Есть несколько типов погружных устройств для перекачки воды: скважинные. колодезные и дренажные.

Колодезный вид применяют для перекачки воды из колодца со слабозагрязненной или же полностью чистой водой. В них часто применяется электрический движок, что обеспечивает большую производительность при низком уровне шумов. Благодаря этому данный вид устройств для перекачки воды применяют при создании водоснабжения в загородных домах.

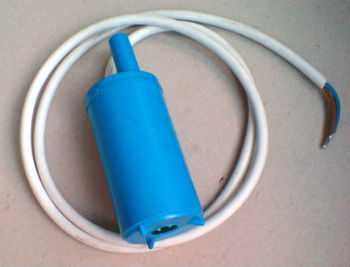

Насос для воды малого напряжения, модель FL-40

Дренажные насосы на помповой основе применяют для перекачки грязной воды из дренажных канав, вырытых траншей или других объектов. При этом дренажные устройства для перекачки загрязненной воды не пропускают инородные частички диаметром более 30 миллиметров.

Частички менее 30 миллиметров опасными не считаются, поэтому их проникновение через аппарат не должно настораживать эксплуататора.

Существует еще и аппарат для перекачки фекальных масс. Он применяется в случаях, когда для перекачки фекальных масс большого объема и массы недостаточно обычных насосов и нужен специальный вид имеющий механизм измельчения длинноволокнистых включений.

Из-за своей специфики работы дренажные устройства такого типа требуют постоянной проверки и очищения от засоряющих инородных предметов.

Автомобильные дренажные устройства и устройства для перекачки воды по факту являются уменьшенной и более компактной версией полноценных 12В насосов. Работают они на аккумуляторе автомобиля, к бортовой сети которого подключены.

2.1 Популярные модели

Огромное разнообразие насосов 12В ввергает неопытных покупателей в шок. К сожалению, большинство таких устройств, выбранных на скорую руку или по незнанию, работают нестабильно и очень непродолжительно. Дабы избежать этих проблем, приобретать стоит проверенные покупателями и временем модели.

Насосы для перекачки технических жидкостей KENT. Данные устройства брэнда «KENT» предназначены для перекачки технических жидкостей: дизельного, бензинового и других видов топлива. Средняя производительность аппаратов фирмы KENT — 35 литров в минуту. Все устройства фирмы KENT имеют идущий в комплекте 2,5 метровый кабель, специальный фильтр и зажимы «крокодил».

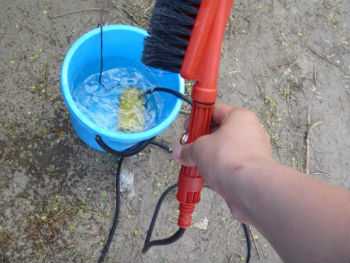

Пример использования погружных насосов малого напряжения

Дренажные насосы циркуляционного типа модели «DC50F-1250». Данная модель способна выполнять работу при высоте напора в пять метров и температуре воды до 60 градусов по Цельсию. Производительность — 820 литров в час, длинна идущего в комплекте с устройством кабеля — один метр. В среднем устройство этой модели работает более 30 000 часов, стабильно и без поломок.

Мембранные насосы (артикул «92») применяющиеся в сельскохозяйственном деле. Способны перекачивать двадцать литров воды в минуту, при атмосферном давлении до 4,2 атм. Длина идущего в комплекте кабеля — 20 сантиметров, присутствуют штуцеры (вход и выход) с резьбой в ½ дюйма и переходником под подходящий шланг в ½ дюйма. Вес устройства — 3,3 килограмма.

Для автомобилей рекомендуется приобретать автоматические мембранные виды насосов с 5 рабочим элементом и самовсасывающим механизмом. Производительность таких устройств — 20 литров воды в минуту при рабочем атмосферном давлении в 4,8 атм.

При этом давление струи при зажатом пистолете достигает 3,8 атм. Длина идущего в комплекте с устройством кабеля — 30 сантиметров, вес устройства — 4,2 килограмма. Имеется специальный переходник с шланга на пистолетный механизм. Имеется встроенный фильтр и два переходника.

2.2 Обзор конструкции насоса для воды 12В (видео)

Смотреть видео #5 Мини насос для воды (помпа) 12 вольт

Ссылка на страницу с видео:

Ссылка HTML на страницу с видео:

Код для вставки плеера:

Уважаемые друзья!

Источником всего видеоконтента, в том числе проигрывающегося на страницах ресурса androidmafia.ru, является сторонний видео ресурс, а именно общедоступный видеохостинг YouTube.com, предоставляющий открытый доступ к своему видеоконтенту (используя открытую и общедоступную технологию video API3 youtube.com)!

Проблемы с авторскими правами

Если вам принадлежат авторские права на данное видео, которое было загружено без вашего согласия на YouTube.com, перейдите на страницу этого видео сайта YouTube.com. нажмите на ссылку под проигрывателем Ещё – Пожаловаться – Нарушение моих прав и в выпадающем меню, выбирите, что именно нарушается и нажмите кнопку Отправить . Раздел для правообладателей на YouTube.com

Неприемлемый контент

Чтобы сообщить о неприемлемом видео, перейдите на YouTube, нажмите на ссылку под проигрывателем Ещё – Пожаловаться и выбирите в Сообщить о нарушении что именно вас не устраиваеи в этом видео. Подробнее о наших правилах читайте в Условиях использования.

Перейти на страницу этого видео

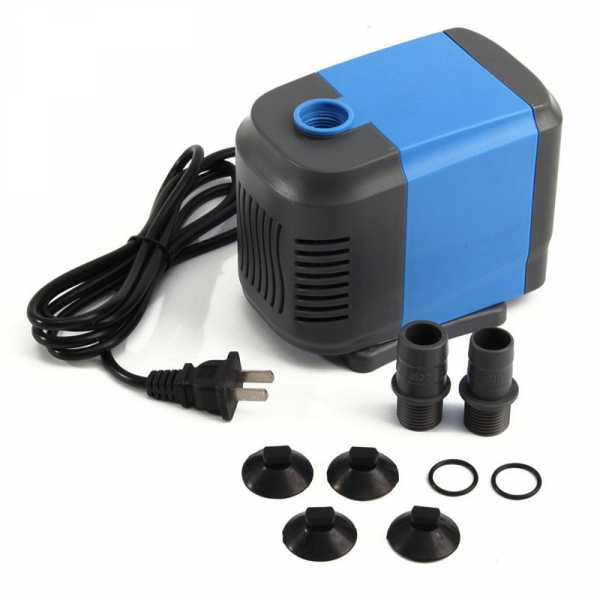

Мини водяной насос 12 В 4.8 Вт 240л/ч для фонтанов, аквариумов, циркулирования воды. Хмельницкая область

Описание

Надежный, практичный, прост в эксплуатации, безопасный при монтаже, бесшумный, чрезвычайно экономичный. Применяют их чаще всего в условиях быта. В повседневной жизни изделия этого вида можно наблюдать в работе аквариумов, помывке автомобильного стекла, в организации функционирования небольших фонтанов, различных водных композиций, каскадов, водопадов при обустройстве приусадебного участка, даже в дизайне интерьера в виде водно-пузырьковых конструкций.

Модель: DC30A-1230

Ресурс работы: более 30 000 часов

Источники: http://byreniepro.ru/nasosy/dlya-vody-12-volt.html, http://androidmafia.ru/video/WrxTxBQ2NzY, http://prom.ua/p122661202-mini-vodyanoj-nasos.html

www.restart24.ru

Выбираем циркуляционный насос для системы отопления

Циркуляционный насос в современной системе отопления – одна из самых главных составляющих. Он необходим для принудительного нагнетания, циркуляции и рециркуляции теплоносителя по замкнутому контуру трубопровода.

Рассчитывая производительность насоса, который будет работать в системе отопления, следует принимать во внимание объем воды, пропускаемый котлом за единицу времени, и потери на сопротивление. Этажность значения не имеет, поскольку воду циркулирует в системе по принципу сообщающихся сосудов. Такие показатели дают возможность выбирать даже небольшие по мощности насосы, которых будет вполне достаточно для обеспечения теплом помещения.

Циркуляционные насосы – агрегат, предназначенный для искусственного нагнетания воды из трубопровода и обеспечения ее циркуляции по системе. Эффективность насоса и срок его эксплуатации зависят не только от его типа и разновидности, но и правильно проведенного монтажа. Немаловажным является выбор оборудования с электронным блоком управления, который регулирует давление в системе, температуру, энергоэффективность и прочие необходимые параметры.

Резюмируя, можно отметить 4 основных аспекта, от которых зависит правильно выбранный и установленный циркуляционный насос:

• максимально эффективное функционирование отопительной системы;
• значительная экономия электроэнергии;
• отсутствие посторонних шумов, появляющихся в трубопроводе и радиаторах и вызванных движение воды;
• увеличение эффективности всех составляющих системы отопления.

Выбрать самостоятельно циркуляционный насос под конкретную систему достаточно сложно. Подсчетами и сверкой технических характеристик должен заниматься соответствующий специалист. Но тем, кто приобретает насос для своих нужд, необходимо знать правила эксплуатации и параметры выбора.

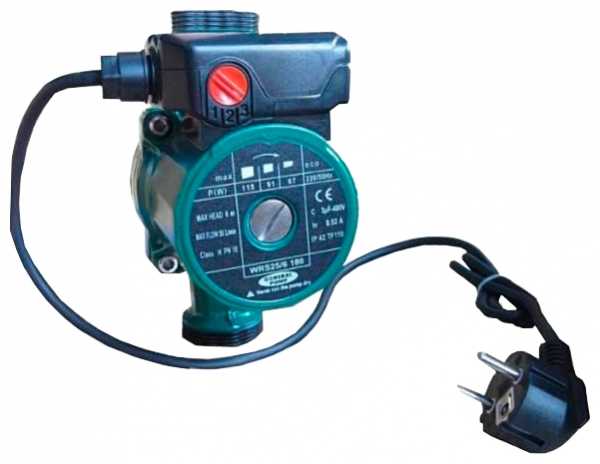

Для чего необходим циркуляционный насос?

Это небольшой по размеру агрегат, монтируемый непосредственно на трубопровод системы отопления. Все оборудование работает от электросети напряжением 220 В, часть оснащена аккумуляторной батареей малой мощности, достаточной для запуска насоса при отсутствии в сети напряжения.

Видео 1 Ремонт циркуляционного насоса своими руками

Насосы устанавливают в системы для обогрева больших по площади домов, где невозможна естественная циркуляция теплоносителя. Основная задача оборудования – прогон теплоносителя с постоянной скоростью и в определенном количестве, что обеспечивает корректную работу всей системы.

Насос следует устанавливать на обратный контур, куда теплоноситель поступает уже со сниженной температурой. Такая особенность монтажа вызвана строением насоса, содержащем резиновые детали.

Существуют 2 разновидности циркуляционных насосов по типу деятельности ротора:

• сухой;
• мокрый.

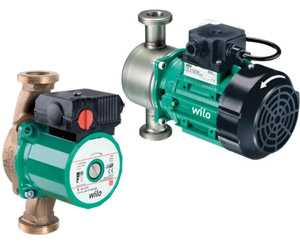

Фото 1 Циркуляционные насосы сухого и мокрого типа действия

Сухой принцип работы подразумевает, что ротор полностью изолирован от теплоносителя. Такие виды насосов относятся к категории промышленных, более мощных, но и более шумных образцов. При выборе такого оборудования необходимо предусмотреть отдельное изолированное помещение.

В «мокрой» разновидности ротор располагается непосредственно в теплоносителе, а электродвигатель надежно защищен от проникновения влаги специальным герметичным металлическим стаканом.

Это практически бесшумный вид насосов, но с низким КПД, которого, в принципе, достаточно для отопления даже больших домов при условии правильно подобранного оборудования.

Все детали и непосредственно ротор охлаждаются в процессе деятельности, при этом покрыты специальной смазкой, исключающей необходимость технического обслуживания.

Как правильно выбирать

Невозможно назвать 1-2 параметра, на которые необходимо обращать внимание. При выборе циркуляционных насосов все параметры важны, поскольку только в комплексе обеспечивают качественное функционирование всей системы в целом и оборудования, в частности.

В числе таких критериев следующие показатели:

1. Расчет количества тепла, которого будет достаточно для обогрева, где помимо площади и высоты потолков, принимаются качество дверей и окон, уровень теплоизоляции, наличие подвальных и чердачных помещений и т.д.
2. Климатические условия, в том числе среднегодовая температура в регионе, количество и частота осадков, ветровая нагрузка.
3. Конструктивные особенности здания, в числе которых толщина и утепление стен, состояние пола и несущих стен, наличие системы вентиляции и обустройство горячего водоснабжения.
4. Конструкция системы отопления, количество и качество радиаторов, технические показатели – объем воды, пропускаемой котлом за единицы времени, схема обвязки котла.
5. Напор – суммарное сопротивление гидравлики в трубопроводе. Не следует путать этот параметр с этажностью, при выборе насоса этот показатель не существенен.

Необходимое количество тепла на дом можно рассчитать и самостоятельно, используя СНиП. Так, на 1 кв.м. общей площади помещения рекомендуется 70-100 Ватт тепла.

Рассчитать все показатели и определить точную формулу выбора циркуляционного насоса в состоянии только специалист, который проведет необходимую выкладку и даст рекомендации. После этого необходимо определить схему обвязки котла и рассчитать количество радиаторов. О том, как и какие выбирать радиаторы вы узнаете в соответствующей статье.

Уникальная модель – регулируемые насосы

Одной из новинок в линейке отопительного оборудования являются регулируемые циркуляционные насосы, которые в автоматическом режиме подстраиваются под конкретную систему и выстраивают в отношении нее свои характеристики.

Несмотря на то, что этот агрегат на порядок дороже традиционных насосов, его целесообразно приобретать как для новых, так и для реконструированных систем отопления. По сути, это универсальное оборудование, для выбора которого нет необходимости мониторить характеристики и привлекать специалистов для выкладки. Автоматика сама проверяет конструктивные особенности и настраивать эксплуатируемые характеристики.

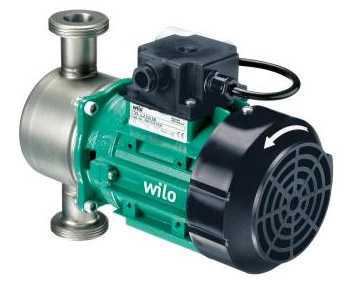

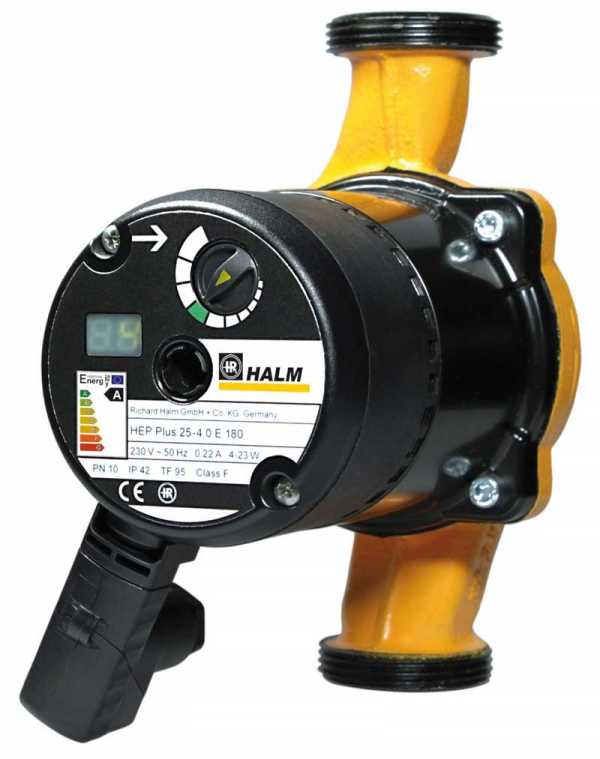

Фото 2 Регулируемый циркуляционный насос

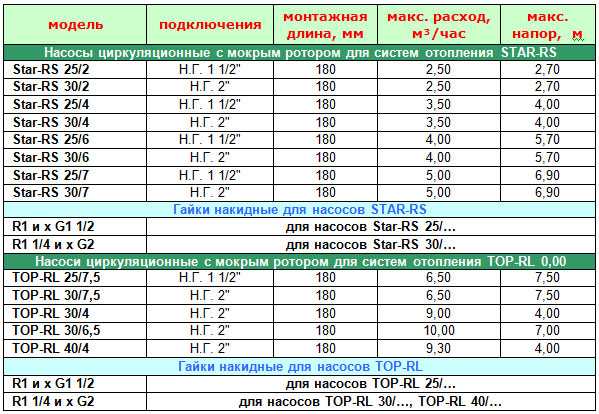

Как выбирать насосы по каталогам

Выбор по каталогу считается наиболее простым и в то же время эффективным способом. Здесь можно изучить технические характеристики насоса, проверить на совместимость параметров системы отопления и агрегата, выбрать 1-2 и провести выкладку по ним.

В каталогах, равно как и в техусловиях параметры определены как максимально возможные. Оборудование крайне редко эксплуатируется в пограничных условиях, поэтому выбирайте насос с параметрами на порядок меньше рекомендуемых производителем.

При выборе оборудование в каталоге совмещайте параметры, указанные производителем с теми, которые определены по вашей системе отопления. Выбор насоса меньшей мощности позволит сэкономить не только на приобретении, но и на эксплуатации. Что касается эффективности работы, то даже маломощного насоса достаточно, чтобы заставить циркулировать теплоноситель по системе.

Вопросы и ответы, отзывы

Вопрос: Почему шумят трубы во время работы циркуляционного насоса?

• Ответ: Потому что неправильно подобрана мощность насоса – больше, чем того требует пропускаемый котлом объем воды. Шум в трубах вызывает также скапливающийся воздух в трубопроводе и радиаторах. Для того, чтобы избавиться от этого, спустите воздух через кран Маевского.
• Вопрос: Можно ли сразу после установки включать циркуляционный насос.
• Ответ: Если установка проведена правильно, включайте в любое время. Даже при условии наличия отложений, в течение первых нескольких часов работы насос их «выдавит».
• Вопрос: Какой минимальный срок эксплуатации циркуляционных насосов?
• Ответ: Некоторые производители изготавливают насосы, рассчитанные на 15 лет эксплуатации. Такой длительный срок обуславливают керамические детали, не подверженные коррозии.

www.portaltepla.ru

Статьи, информация :: ТатГазСельКомплект

Концерном «WILO SE» разработана новая система «GENIAX» для децентрализованных систем отопления. В основу системы входят миниатюрные насосы, расположенные на трубопроводах около радиаторов. Такой подход – «подача тепла исходя из потребности» – несколько меняет стандартный принцип применения клапанов. Несомненно, что такая система будет работать в режиме гидравлического оптимума, что обеспечит ее точную, быструю и энергоэффективную работу. «GENIAX» позволяет подключить ее к центральному управлению всей системой, т.е. позволяет легко интегрировать ее в так называемые системы «умный дом». Основное преимущество системы – превосходные результаты в гидравлике и принципе эксплуатации, что позволяет сократить расход на энергозатраты приблизительно на 20 %. Новая система «GENIAX» работает исключительно посредством контроля скорости в соответствии с актуальными затратами отдельного радиатора. Различие систем также влияет и на время работы насоса и, соответственно, на его срок службы.
С технической точки зрения, основная экономия затрат достигается посредством оптимизации работы насоса. Данная концепция лежит в основе всех инновационных проектов концерна «WILO SE». Для достижения максимального результата экономии электроэнергии необходимо оптимизировать работу всей отопительной системы полностью. Несколько лет назад этот принцип стал отправной точкой в разработке проекта децентрализованной системы отопления.
По представлению доктора Торстена Кеттнера, главного инженера проекта, в основе лежит разработанный по последним технологиям энергоэффективный мотор EC для миниатюрных насосов. Разработка таких насосов для применения в жилых помещениях – это сложная задача, т.к. они должны быть не только маленького размера, но и очень надежные и прочные, а также максимально бесшумные. Система «GENIAX» состоит из трех компонентов: сами насосы, насосные адаптеры (резьбовые соединения), монтаж которых возможен в нескольких вариантах: inline, H-block inline или H-block angle и контрольная панель, устанавливаемая непосредственно у насосов и контролирующая их работу через кабельное соединение. Дизайн корпуса насосов и контрольной панели исполнен таким образом, что может быть спокойно интегрирован в любое жилое и офисное помещение. Пользователь может установить температуру индивидуально для каждой комнаты, а также можно запрограммировать работу системы в ежедневном или еженедельном режиме, чтобы достичь максимально эффективной работы насоса. Кроме того, в системе «GENIAX» существует автоматическое гидравлическое балансирование, которое также обеспечивает более высокую экономию энергии.
Другой решающий компонент децентрализованной системы насоса – помимо миниатюрных насосов и контрольной панели – центральная система управления. Задача сервера «GENIAX» – управление всеми компонентами системы в соответствии с заданными требованиями для каждого отдельного помещения. Сервер посылает контрольной панели управляющие сигналы, которые впоследствии регулируют скорость насоса, массовый объем жидкости и тепловую мощность в соответствии с фактически требуемыми параметрами. Проектирование такой системы не требует специальных знаний. На начальном этапе монтажа, адаптеры насоса устанавливаются, точно так же как часть гидравлического термостатического клапана. Насосы могут быть установлены с помощью сервисного адаптера без каких-либо инструментов, даже в том случае, когда система полностью заполнена. При монтаже, система пошагово подсказывает монтажнику его действия. В локальном программировании необходимости нет. Система «GENIAX» не требует каких-либо дополнительных знаний, чем те, которые уже есть у проектировщиков и монтажников систем отопления и вентиляции и кондиционирования.
Представление продукта «GENIAX» на российском рынке планируется в 2013 году.

www.tgsk.ru

Как выбрать циркуляционный насос для отопления частного дома

Автономная система отопления станет гораздо более эффективной, если для нагнетания воды и ее последующей циркуляции будет использоваться насос. Такое оборудование позволит сделать систему гораздо более эффективной, независимо от площади дома, и сэкономить ресурс для отопления. У циркуляционных насосов можно выделить только один недостаток – энергозависимость системы, который можно нивелировать работой аккумуляторных батарей. О том как правильно выбрать циркуляционный насос для отопления частного дома мы вам расскажем в этой статье.

Циркуляционный насос – агрегат малой мощности, устанавливаемый в трубопровод и предназначенный для обеспечения циркуляции теплоносителя. С помощью такого оборудования воды по системе движется со стабильной скоростью и в необходимом объеме, что заставляет помещение прогреваться быстрее и поддерживать определенную температуру.

Разновидности моделей

Для отопления небольших домов рекомендуют устанавливать циркуляционные насосы с мокрым ротором, принцип действия которых основан на непосредственном контакте теплоносителя с подвижным механизмом. В этом случае отопительная система работает бесшумно, вибрация отсутствует, а теплоноситель выступает в качестве смазки подвижных деталей. Такая универсальная конструкция исключает необходимость технического обслуживания оборудования, при том, что минимальный срок его эксплуатации – 10 лет.

Видео 1 Как выбрать циркуляционный насос для системы отопления

Наравне с перечисленными, можно выделить дополнительные преимущества «мокрых» роторов:

• упрощенная настройка;
• минимальное энергопотребление.
• компактные размеры и небольшой вес.

Конструкция такого насоса предусматривает удаление воздуха и засоров во время первого пуска. Сегодня в продаже встречаются насосы, рассчитанные на одно- и трехфазную сеть, для удобства монтажа оснащены всеми необходимыми соединениями.

Из недостатков можно выделить один, но существенный – невысокая эффективность. Снижение КПД практически вдвое обусловлено особенностями конструкции мокрого ротора. Тем не менее, такой мощности вполне достаточно для отопления большого жилого дома, где невелика протяженность системы отопления.

При монтаже обязательно соблюдайте горизонтальное расположение ротора. Только в этом случае подшипники в полной мере будут обеспечены смазкой, а сам насос будет функционировать бесперебойно. Если установить ось вращения насоса вертикально, уже спустя 1-2 сезона оборудование выйдет из строя.

Циркуляционные насосы с «сухим» ротором

В подобном оборудовании контакт теплоносителя с ротором полностью исключен. Основное преимущество такого насоса заключается в гораздо более высокой эффективности по сравнению с «мокрым» и составляет более 80%. Такая мощность дает возможность отапливать не только многоэтажные дома, но и производственные помещения и даже склады. При этом в работе насоса отмечается повышенный уровень шума, что делает его эксплуатацию в общем помещении невозможной.

Для циркуляционных насосов с «сухим» принципом работы ротора необходимо оборудовать отдельное, хорошо изолированное помещение.

Фото 1 Циркуляционный насос с сухим ротором

Какой насос выбрать

Вопрос выбора не ограничен ценовой категорией и преимуществами отдельных разновидностей. Для того, чтобы подобрать циркуляционный насос под конкретную систему отопления, необходимо принимать в расчет несколько параметров, в числе которых:

Универсальной формулой расчет количества тепла является СНиП 2.04.07-86, в соответствии с которым на 1 кв.м. помещения при наружной температуре -25 -30⁰С должно выделяться от 97 до 176 В/м² тепла, исходя из этажности здания.

1. Расчет количества тепла, достаточного для обогрева определенной площади. Здесь принимаются в расчет количество комнат, высота потолков, наличие подвала и чердака, качество оконных проемов и входной двери.
2. Климатические условия региона, в том числе среднегодовая температура, количество и частота осадков, ветровая нагрузка.
3. Конструктивные особенности здания, в том числе состояние пола и несущих стен, наличие системы вентиляции и обустройство горячего водоснабжения.
4. Конструкция системы отопления, количество радиаторов, технические показатели – объем воды, пропускаемой котлом за единицы времени, схема обвязки котла.
5. Соотношение мощности насоса и напора воды.

Одним из важнейших параметров выбора является гидравлическое сопротивление в системе, которое определяет по протяженности трубопровода, количества запорных элементов, поворотов и т.д.

По итогам выкладки всех указанных параметров специалист определяет объема и температуру воды, которая должна подаваться в систему и которой будет достаточно для обогрева помещения. Полученный результат является продуктивностью насоса, которая будет измеряться в куб.м. за единицу времени. И именно на этот показатель следует ориентироваться при выборе насоса из каталога.

Указанные производителем технические параметры являются максимально допустимыми показателями, которые отличаются от рабочих. Выбирая насос для себя, всегда приобретайте оборудование с чуть меньшей расчетной нагрузкой. Увеличенная нагрузка чревата шумной работой насоса и чрезмерным расходом электроэнергии.

Нередко система отопления, даже недавно смонтированная, отличается нестабильной работой. Это может быть вызвано разными причинами, но выход в такой ситуации один – приобретение универсального насоса, оснащенного автоматическим блоком управлении. Такие насосы автоматически подстраиваются под меняющиеся условия работы.

Видео 2 Монтаж циркуляционного насоса на отопление с автоматикой

Преимущества использования насоса данного типа

Для тех, кто еще пока сомневается, есть ли необходимость приобретать насос с принудительной циркуляцией, отметим ряд преимуществ его эксплуатации:

• равномерное распределение тепла по всему помещению, независимо от этажности и количества комнат. Температура распределяется одинаково по всем комнатам, если не предусмотрены иные настройки;
• насос подстраивается под работу системы отопления и обеспечивает рациональный расход энергоресурсов – в этом случае можно экономить как на топливе, так и на электроэнергии;
• настройка под определенные нужды – даже в тех моделях, где отсутствуют автоматические настройки, возможно обеспечить оптимальную температуру в помещении;
• универсальность – в качестве теплоносителя могут выступать не только вода, но и другие среду, за исключение масляных и минерализированных. Возможно использование даже жидкостей на основе этиленгликоля, если его концентрация не превышает 50%. Рабочая температура теплоносителя – 2-130⁰С.
• бесшумная работа/высокая эффективность – в зависимости от определенной характеристики помещения выбирают насосы с «мокрым» ротором – бесшумные маломощные агрегаты, предназначенные для отопительных систем небольших домов, и с «сухим» ротором – мощные шумные насосы, способные работать с системой на крупных объектах;
• длительный срок эксплуатации – в «мокрой» системе сам теплоноситель выступает в качестве смазывающего подвижные детали элемента, потому техобслуживание не требуется в принципе, «сухие» роторы могут выходить из строя, но все поломки незначительные, которые легко исправить;
• обязательный элемент системы отопления – современное оборудование и меньший по диаметру трубопровод не позволяют нормально функционировать системе с естественной циркуляцией теплоносителя. Учитывая невысокую стоимость насосных агрегатов и максимально простые условия эксплуатации, такое оборудование необходимо всем.

Фото 2 Таблица для правильно подбора насоса по параметрам

Мы объяснили, почему надо приобретать и устанавливать в систему отопления циркуляционные насосы, а также как правильно это делать. Возможно, этой информации недостаточно, чтобы ответить на все возникающие вопросы, но в последующих статьях мы постараемся ответить на наиболее частые.

www.portaltepla.ru
