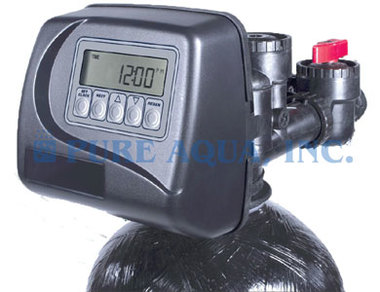

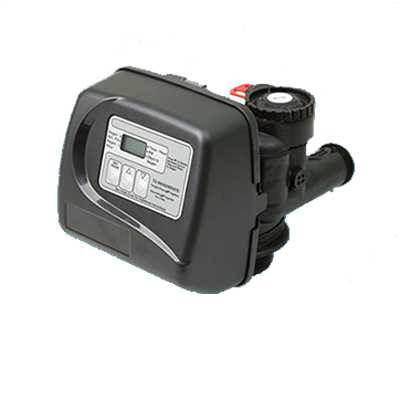

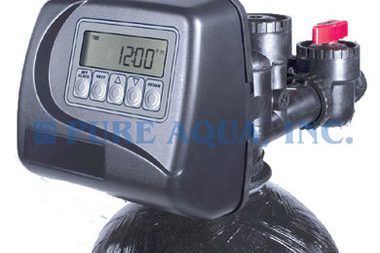

Clack WS 1″
Управляющий клапан Clack WS 1″ – автоматика для фильтров с диаметром подключения 1″. Диаметр под водоподъемную трубу – 1,05″. Посадочная резьба – 2,5″. Поставляется в двух модификациях: DM – реагентная и BTZ – безреагентная. Реагентный клапан Clack WS 1″ (V1-DM) имеет реагентную линию 3/8″ для подключения бака-солерастворителя, и оснащен счетчиком для учета очищенной воды. Возможен восходящий и нисходящий поток реагента при промывке. Безреагентный клапан Clack WS 1″ (V1-BTZ) является трехцикловым (по умолчанию), и используется на обезжелезивателях, осветлителях, собрционных фильтрах. Данный клапан оснащен пятикнопочной (рядной) платой WS 1. Возможно проведение немедленной промывки, с переходом к следующей стадии регенерации. Плата имеет разъемы для подключения счетчика, MAV и NHWB клапанов.
Качество оборудования Clack Corporation проверено многими годами во всем мире!
Получить консультацию специалиста|
Параметр |
Описание |
|
Производитель: Clack Corporation |
Модель: Clack WS 1 |
|
Материал исполнения корпуса |
Glass Filled Noryl/Норил |
|
Диаметр для подключения (вход/выход), дюйм |
1”/1” |
|
Диаметр дренажа, дюйм |
3/4” |
|
Диаметр водоподъемной трубы, дюйм |
1,05 |
|
Диаметр посадочной резьбы, дюйм |
2,5” |
|
Номинальный расход воды, м3/ч |
6,1 (27 gpm-102 л/мин, при перепаде 27 psi) |
|
Тип регенерации |
Нисходящий поток/Восходящий поток |
|
Контроллер |
(Электронный, до 6-ти стадий регенерации) |
|
Тип ЗУ |
Энергонезависимая (EEROM, электрически стираемая программируемая память «только для чтения») |
|
Устойчивость к реагентам |
Хлорид натрия, хлорид калия, перманганат калия, бисульфит натрия, гидроксид натрия, соляная кислота и хлорамины |
|
Высота корпуса от верха корпуса фильтра, мм |
187 |
|
Диапазон применяемых корпусов, дюйм |
6-21 – умягчение 6-14 – фильтрация |
|
Характеристики электропитания, В/Гц |
220/50 |
|
Рабочая температура, градусы Цельсия |
4-43 |
|
Рабочее давление, бар |
1,4-8,27 |
|
Скорость наполнения реагентного бака |
0,5 gpm (1,9 л/мин) |
|
Вес управляющего клапана, кг |
4,5 lbs (2,0 кг) |
watersmarket.ru
Блоки управления Clack WS1
Control Valves Clack WS 1
| Code | PRODUCT | CONECTION | CURRENCY | PRICE |
| WS 1 | ||||
| V1TCBT | WS1 TC Filter (backwash only) | 1″ | USD | 253.80 |
| V1TCDT | WS1 TC Regenerating (Softener/KMnO ) | 1″ | USD | 264.62 |
| V1EIDM | WS1 EI Regenerating — Meter (Softener/KMnO ) | 1″ | USD | 357.08 |
| V1EIDT | WS1 EI Regenerating — Time (Softener/KMnO ) | 1″ | USD | 333.48 |
| V1EIBM | WS1 EI Filter — Meter (backwash only) | 1″ | USD | 346.26 |
| V1EIBT | WS1 EI Filter — Time (backwash only) | 1″ | USD | 322.66 |
| V1CIDM | WS1 CI Regenerating — Meter (Softener/KMnO ) | 1″ | USD | 367.90 |
| V1CIDT | WS1 CI Regenerating — Time ( Softener/KMnO ) | 1″ | USD | 344.30 |
| V1CIBM | WS1 CI Filter — Meter (backwash only) | 1″ | USD | 356.10 |
| V1CIBT | WS1 CI Filter — Time (backwash only) | 1″ | USD | 332.50 |
Accessories Necessary To Complete Valve
| Code | PRODUCT | CURRENCY | PRICE |
| V3186EU-PL | Transformer 230/12V 50Hz | USD | 16.72 |
| D-5120-1 | Top basket 1” | USD | 1.96 |
| V3007-06 | Fitting 1’’ plastic BSPT set | USD | 11.80 |
| V3162 | DLFC restrictor 3/4’’ 0.7-10 GPM | USD | 1.96 |
Optional Accessories
| Code | CURRENCY | PRICE | |
| V3007-14 | Fitting 3/4’’ Plastic BSPT set | USD | 11.80 |
| V3007-16 | Fitting 1” Vertical PVC Male BSPT set | USD | 7.86 |
| V3191-01 | Bypass Vertical Adaptor 1’’ set | USD | 15.74 |
| V3006 | By-pass 1’’ | USD | 30.50 |
| V3008-02 | DLFC 1” housing | USD | 14.76 |
| V3190 | DLFC restrictor 1’’ (9-25 gpm) | USD | 4.92 |
| V3552 | BLFC housing 1/2’’ — for tanks 18”- 24” | USD | 5.90 |
| V3009 | WS1 Auxiliary Microswitch Asy (without wire) | USD | 14.76 |
| V3014 | WS1 Series Microswitch Asy (wire included) | USD | 30.50 |
| V3069 | Motorized Alternating Valve ( MAV ) — for EI & CI Controllers | USD | 177.06 |
| V3013 | Mixing valve (Special valve body required ) | USD | 26.56 |
| V3070 | No Hard Water By-Pass Valve — for EI & CI Controllers | USD | 165.26 |
| V3192 | Nut 3/4” Drain Elbow | USD | 0.98 |
| PKP10TS8-BULK | Polytube Insert 5/8” | USD | 0.98 |
| I1025 | Tubing PVC 5/8’’ — price for 1 m | USD | 1.96 |
www.chemsys.lt
Клапан Clack WS1 TC: цена, описание, характеристики, фото
ПО КАКИМ ЖЕ ПРИНЦИПАМ РАБОТАЕТ КЛАПАН WS1 ТC?
Исходная вода проходит первый этап очистки на засыпке через клапан Clack. В плате с процессором, которая вмонтирована в корпус, устанавливается время промывки фильтра и параллельно, здесь происходит расчет времени работы фильтра по предварительно установленным данным количества и качества воды. Промывка фильтра происходит примерно в 2-3 часа ночи. Регенерация (промывка) зачастую выполняется 1 раз в 2-5 дней, исходя от качества и количества первичной воды. Когда приближается время регенерации, клапан автоматично переходит в сервис-режим и поэтапно проходит несколько фаз промывки. Во время регенерации на конкретных стадиях, происходит сброс грязной воды в канализацию, чтобы, ни коем образом, промывочная вода не поступала к потребителю. После этих этапов, фильтр снова приходит в работоспособность.
ПРЕИМУЩЕСТВА КЛАПАНОВ CLACK
Клапан Clack WS1 TC является не просто какой-то дополнительной функцией, а просто необходимостью. Сложно даже представить, что вышесказанные операции будет выполнять человек, а не клапан. Да и к тому же, человеку свойственно забывать некоторые детали, к примеру, перепутать время регенерации или вообще не захотеть проводить промывку. Да и, в конце концов, кому хочется в течении 2-3 часов наблюдать за процессом регенерации и переключать режимы клапана. Все это может повлиять на работоспособность как фильтра и самого клапана, так и на схему водоподготовки.
Клапан Clack WS зачастую используют для систем очистки воды, фильтров механической очистки или угольных фильтров. Промывка клапана должна происходить в определенное время.
Преимущества клапан Сlaсk:
• промывка осуществляется потоком вниз;
• 10 циклов регенерации, что предварительно установили;
• моноблочная электронная панель;
• наполнение очищенной водой реагентного бака;
• настройка периодичности промывок.
Можно регенерировать воду клапаном совместно с такими химическими концентратами: хлорид калия. Бисульфит натрия, хлор, хлорид натрия и хлорамины.
