Как настроить блок управления Dab Active Driver ?

Просмотров: 4866

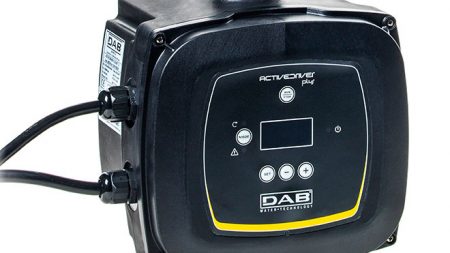

Блок частотного регулирования Dab Active Driver обеспечивает интеллектуальное управление скважинным или другим насосом, отсутствие гидравлических ударов, стабильное давление в системе водоснабжения за счет регулирования скорости вращения двигателя, экономичность и низкий шум при работе насоса.
Кроме того Active Driver защищает насос от сухого хода, устраняет пиковые пусковые токи, увеличенивая срок его службы. Простота монтажа Даб Актив Драйвер обеспечивает его совместимость с большим числом различных типов насосов. При его применении отпадает необходимость в использовании гидроаккумулятора, а датчики давления и потока встроены в корпус устройства.

Инструкция по эксплуатации Dab Active Driver для работы со скважинным насосом

Перед запуском насоса в работу необходимо запрограммировать Active Driver под конкретную модель скважинного насоса.
Нижеприведённые настройки подойдут для большинства систем водоснабжения со скважинными насосами MICRA HS и CS4. Но, так как каждая система водоснабжения строго индивидуальна, то Вы можете настроить её так, как Вам будет удобно и комфортно, например, изменить пропорциональный и интегральный коэффициенты ПИД-регулятора и т.д.

Внимание! Для токовой защиты блока управления и защиты Dab Active Driver желательно установить в питающей электрической линии дифференциальный автоматический выключатель!

Купить блоки управления насосами Dab Active Driver

Сначала надо изучить паспорт и шильдик насоса. Нам нужны значения максимального рабочего тока в Амперах и рабочая частота электрического тока:
для насосов Micra HS минимальная частота равна 60 Гц, максимальная и рабочая равна 110 Гц.

для насосов CS4 рабочая и максимальная  частота равна 50 Гц, минимальную частоту нужно установить 30 Гц.

1. Отсоединяем кабель питания от насоса и подаём напряжение на Active Driver.
После включения Active Driver, на дисплее появляется сообщение “ZF” – затем через несколько секунд появляется состояние сбоя “EC” – затем появляется ошибка “Bl” или “Bp”.
2. Заходим в меню параметров монтажника, одновременно нажав на кнопки “mode”, “set” и “-” до появления на экране параметра “rC”.
“rC” – это значение номинального тока насоса, его нужно настроить кнопками “+” и “-” согласно величине номинального тока, указанной на шильдике насоса.
ВНИМАНИЕ! Не устанавливайте величину номинального тока выше указанной на табличке насоса во избежание повреждения электродвигателя насоса!
3. После настройки номинального тока нажимаем кнопку “mode” и переходим к параметру “Fn”.

“Fn” – это настройка номинальной частоты вращения насоса.
Номинальная частота вращения насоса Micra HS равна 110Гц из-за особенностей конструкции электродвигателя (по умолчанию установлена на заводе и ее нельзя изменять). Устанавливаем величину 110Гц, нажимая кнопку “+”.
4. После настройки номинальной частоты вращения нажимаем кнопку “mode” и переходим к параметру “rT”.
“rT” – это направление вращения электродвигателя. Устанавливаем направление вращения насоса кнопками “+” или “-“, выбрав “0” или “1”.
Как проверить правильность направления вращения насоса?
а) Открываем кран в системе, создав определённый расход воды.
б) Из основного меню Active Driver переходим в меню визуализации рабочих параметров системы, нажав один раз кнопку “mode”.
в) затем нажимаем кнопку “mode” до появления на экране “c1” и видим величину тока, потребляемого насосом в данный момент. Не изменяя расхода в системе, изменяем направление вращения насоса (см.выше: меняем “0” на “1”), и ещё раз проверяем величину тока. Если ток уменьшился – данное направление вращения правильное, если увеличился- данное направление вращения неправильное и его необходимо изменить.
5. Далее нажимаем кнопку “mode” и переходим к параметру “od”.
“od” – это параметр выбора режима работы Active Driver.
Выбираем необходимый параметр кнопками “+” и “-“:
если в системе установлен гидроаккумулятор обьёмом более 2 литров, выбираем параметр “2”
если в системе установлен гидроаккумулятор обьёмом 2 литра или он отсутствует, выбираем параметр “1”.
6. Далее нажимаем кнопку “mode” и переходим к параметру “rP”. Это параметр падения давления в системе, при котором насос включается.
“rP” – это параметр падения давления в системе, при котором насос включается.
Выбираем необходимый параметр кнопками “+” и “-“: 0,3 – 0,5 Бар
7. Далее нажимаем кнопку “mode” и переходим к параметру “Ad” и устанавливаем его “–“.
8.  Далее нажимаем кнопку “mode” и переходим к параметру “Eb”. Устанавливаем его в значение “1”.
Нажимаем кнопку “Set” и выходим в основное меню.
9. Далее нажимаем кнопки “mode” и “Set” одновременно до тех пор, пока на экране не появится параметр “SP”.
“SP” – это параметр давления в системе, которое необходимо поддерживать. Устанавливаем необходимую величину давления в системе кнопками “+” и “-“.
Нажимаем кнопку “Set” и выходим в основное меню.
10. Заходим в сервисное меню, одновременно нажимая кнопки “mode” “Set” и “+” до появления на экране параметра “tB”.
“tB” – это параметр показывает время, через которое Active Driver покажет ошибку при отсутствии воды. При первом запуске устанавливаем 10 секунд. После первого запуска насоса, когда система уже работает, меняем его на 5 секунд.
11. Далее нажимаем кнопку “mode” и переходим к параметру “GP”.
“GP” – это пропорциональный коэффициент ПИД-регулятора. Оставляем величину, установленную на заводе “1,0”.
12. Далее нажимаем кнопку “mode” и переходим к параметру “GI”.
“GI” – это интегральный коэффициент ПИД-регулятора. Оставляем величину, установленную на заводе “1,0”.
13. Далее нажимаем кнопку “mode” и переходим к параметру “FS”.
“FS” – это параметр максимальной частоты вращения насоса. Должна уже быть величина 110Гц, т.к. номинальная частота уже настроена на 110 Гц.
14. Далее нажимаем кнопку “mode” и переходим к параметру “FL”.
“FL” – это параметр минимальной частоты вращения насоса. Устанавливаем его величину 60 Гц.
Внимание! Запрещается устанавливать минимальную частоту вращения насоса MICRA HS меньше 60 Гц из-за конструктивных особенностей электродвигателя во избежание выхода его из строя.
15. Далее, каждый раз нажимая на кнопку “mode”, устанавливаем значения для следующих параметров:
“Ft” – значение “15”,
“СМ” – значение “0”,
“AE” – значение “1”. Это значение включит защиту от замерзания и заедания насоса,
“i1”, “i2”, “i3”, “o1” и “o2”  – значение “0”, если Вы не собираетесь подключать внешние поплавки и сигнализацию.
19. Далее нажимаем кнопку “Set” и выходим в основное меню.
20. Отключаем питание Active Driver и подсоединяем насос. Затем снова включаем Active Driver. Система должна запуститься и работать нормально.

termogorod.ru

DAB ACTIVE DRIVER – Насосы DAB

Active Driver Plus автоматика для частотного управления насосами. Применяется в бытовом и коммерческом водоснабжении, а также для станций повышения давления.

Простой интерфейс работы с инвертором обеспечивает наглядный OLED дисплей. Изменение и индикация параметров работы инвертера значительно упрощает настройку и обслуживание частотного преобразователя DAB ACTIVE DRIVER PLUS.

Монтаж удобный и легкий. Мастер настройки частотного преобразователя предлагает пользователю ввести требуемые для работы параметры. Благодаря частотному преобразователю Active Driver Plus уменшает энергопотребление, обеспечивая при этом высокий уровень комфорта поддерживая в системе постоянное давление. Инвертор универсален в своем применении. Не требуется установка дополнительных элементов, потому как в нем уже есть встроенный датчик давления, датчик протока и обратный клапан.

Каталог: блоки управления DAB ACTIVE DRIVER

Инструкция: блоки управления DAB ACTIVE DRIVER



Некоторые преимущества при применении Active Driver Plus:

  • поддерживание постоянного давления в системе
  • энергосбережение
  • меньше шума
  • компактный размер
  • наличие встроенных систем защиты: от сухого хода, анормального напряжения питания, перегрева и замерзания
  • нет необходимости в обратном клапане
  • снабжен цифровым дисплеем

Active Driver Plus оборудован системой защиты от неисправностей.
Если возникает неисправность, она показывается на дисплее и,
в зависимости от типа ошибки, электронасос может выключится.

Active Driver Plus подходит для:

  • скважинных насосов:
    MICRA HS
  • станций повышения давления:
    2 JET AD,
    2 EURO AD,
    1-2 -3 KVC AD,
    1-2 -3 KV AD 3-6-10,
    2-3 NKV AD 10-15

ACTIVE DRIVER PLUS

Напряжение питания:
115В и 230В однофазное,
400В трехфазное
Напряжение насоса:
115В и 230В однофазное,
и 230В и 400В 3х-фазное
Частота: 50 Гц – 60 Гц.
Монтаж: вертикальный и горизонтальный (M/M и M/T)

Mакс. температура воды: 50°C
Макс. рабочая температура: 50°C
Макс. расход: 18м3/ч.
Максм. рабочее давление: 13 бар
Регулировка давления: от 1 до 13 бар
Подключение (DNA): 1 1/4” папа
Напорный патрубок (DNM): 1 1/2” мама
Степень защиты: IP55
Шина: ДА, один Active Driver Plus на каждый насос





МодельАртикулМакс. ток,
A		Макс. мощность,
кВт		Напряжение, 50ГцПитаниеКаскадное подключениеПрименениеДавление,
Бар		Вес,
Кг
ACTIVE DRIVER PLUS M/M 1,1601496618,51,1Однофазное 1×230Однофазное 1×230ДаПоверхностный насос, 4” скважинный и 5” насосы с однофазным двигателем и током до 8,5 A1-93,53
ACTIVE DRIVER PLUS M/M 1,5/DUAL VOLTAGE6017068811 ОднофазноеОднофазноеДаПоверхностный насос, 4” скважинный и 5” насосы с однофазным двигателем и током до 11 A1-93,53
0,551×1151×115
1,51×2301×230
ACTIVE DRIVER PLUS M/M 1,8/DUAL VOLTAGE 6017068914 ОднофазноеОднофазноеДаПоверхностный насос, 4” скважинный и 5” насосы с однофазным двигателем и током до 14 A1-93,83
11×1151×115
1,81×2301×230
ACTIVE DRIVER PLUS M/T 1 601697774,71Однофазное 1×2303х-фазное 3×230ДаПовехностный насос, 4” скважинные и 5” насосы с 3х фазным 230V двигателем и током до 4,7 A1-93,53
ACTIVE DRIVER PLUS M/T 2,2 6017068710,52,2Однофазное 1×2303х-фазное 3×230ДаПовехностный насос, 4” скважинные и 5” насосы с 3х фазным 230В двигателем и током до 10,5 A1-1330,5
ACTIVE DRIVER PLUS T/T 3 601698087,533х-фазное 3×4003х-фазное 3×400ДаПовехностный насос, 4” скважинные и 5” насосы с 3 х фазным 4 00В двигателем и током до 7,5 A1-1340,5
ACTIVE DRIVER PLUS T/T 5,56017071513,35,53х-фазное 3×4003х-фазное 3×400ДаПовехностный насос, 4” скважинные и 5” насосы с 3 х фазным 400В двигателем и током до 13,3 A1-1340,6

www.dabpump.com.ua

DAB ACTIVE DRIVER PLUS | Системы управления насосами DAB

DAB ACTIVE DRIVER PLUS – 4.8 out of 5 based on 5 votes

Подробности
Категория: Системы управления насосами DAB

Active Driver Plus автоматика для частотного управления насосами. Применяется в бытовом и коммерческом водоснабжении, а также для станций повышения давления.

Простой интерфейс работы с инвертором обеспечивает наглядный OLED дисплей. Изменение и индикация параметров работы инвертера значительно упрощает настройку и обслуживание частотного преобразователя DAB ACTIVE DRIVER PLUS.

Монтаж удобный и легкий. Мастер настройки частотного преобразователя предлагает пользователю ввести требуемые для работы параметры. Благодаря частотному преобразователю Active Driver Plus уменшает энергопотребление, обеспечивая при этом высокий уровень комфорта поддерживая в системе постоянное давление. Инвертор универсален в своем применении. Не требуется установка дополнительных элементов, потому как в нем уже есть встроенный датчик давления, датчик протока и обратный клапан.

Каталог: блоки управления DAB ACTIVE DRIVER

Инструкция: блоки управления DAB ACTIVE DRIVER



Некоторые преимущества при применении Active Driver Plus:

  • поддерживание постоянного давления в системе
  • энергосбережение
  • меньше шума
  • компактный размер
  • наличие встроенных систем защиты: от сухого хода, анормального напряжения питания, перегрева и замерзания
  • нет необходимости в обратном клапане
  • снабжен цифровым дисплеем

Active Driver Plus оборудован системой защиты от неисправностей.
Если возникает неисправность, она показывается на дисплее и,
в зависимости от типа ошибки, электронасос может выключится.

Active Driver Plus подходит для:

  • скважинных насосов:
    MICRA HS
  • станций повышения давления:
    2 JET AD,
    2 EURO AD,
    1-2 -3 KVC AD,
    1-2 -3 KV AD 3-6-10,
    2-3 NKV AD 10-15

ACTIVE DRIVER PLUS

Напряжение питания:
115В и 230В однофазное,
400В трехфазное
Напряжение насоса:
115В и 230В однофазное,
и 230В и 400В 3х-фазное
Частота: 50 Гц – 60 Гц.
Монтаж: вертикальный и горизонтальный (M/M и M/T)
Mакс. температура воды: 50°C
Макс. рабочая температура: 50°C
Макс. расход: 18м3/ч.
Максм. рабочее давление: 13 бар
Регулировка давления: от 1 до 13 бар
Подключение (DNA): 1 1/4” папа
Напорный патрубок (DNM): 1 1/2” мама
Степень защиты: IP55
Шина: ДА, один Active Driver Plus на каждый насос





МодельАртикулМакс. ток,
A		Макс. мощность,
кВт		Напряжение, 50ГцПитаниеКаскадное подключениеПрименениеДавление,
Бар		Вес,
Кг
ACTIVE DRIVER PLUS M/M 1,1601496618,51,1Однофазное 1×230Однофазное 1×230ДаПоверхностный насос, 4” скважинный и 5” насосы с однофазным двигателем и током до 8,5 A1-93,53
ACTIVE DRIVER PLUS M/M 1,5/DUAL VOLTAGE6017068811 ОднофазноеОднофазноеДаПоверхностный насос, 4” скважинный и 5” насосы с однофазным двигателем и током до 11 A1-93,53
0,551×1151×115
1,51×2301×230
ACTIVE DRIVER PLUS M/M 1,8/DUAL VOLTAGE 6017068914 ОднофазноеОднофазноеДаПоверхностный насос, 4” скважинный и 5” насосы с однофазным двигателем и током до 14 A1-93,83
11×1151×115
1,81×2301×230
ACTIVE DRIVER PLUS M/T 1 601697774,71Однофазное 1×2303х-фазное 3×230ДаПовехностный насос, 4” скважинные и 5” насосы с 3х фазным 230V двигателем и током до 4,7 A1-93,53
ACTIVE DRIVER PLUS M/T 2,2 6017068710,52,2Однофазное 1×2303х-фазное 3×230ДаПовехностный насос, 4” скважинные и 5” насосы с 3х фазным 230В двигателем и током до 10,5 A1-1330,5
ACTIVE DRIVER PLUS T/T 3 601698087,533х-фазное 3×4003х-фазное 3×400ДаПовехностный насос, 4” скважинные и 5” насосы с 3 х фазным 4 00В двигателем и током до 7,5 A1-1340,5
ACTIVE DRIVER PLUS T/T 5,56017071513,35,53х-фазное 3×4003х-фазное 3×400ДаПовехностный насос, 4” скважинные и 5” насосы с 3 х фазным 400В двигателем и током до 13,3 A1-1340,6
