Отопительный котел Dakon DOR 16 цена, характеристики, видео обзор, отзывы

* Точные характеристики уточняйте у продавца.

* Точные характеристики уточняйте у продавца.

Тип отопительного котла твердотопливный
Число контуров одноконтурный
Минимальная мощность обогрева 6 кВт
Максимальная мощность обогрева 16 кВт
КПД 78 %
Способ установки напольный
Камера сгорания открытая
Энергонезависимый Есть
Автоподжиг Нет
Модуляция пламени Нет
Бункер в комплекте Нет
Встроенный бойлер Нет
Подключение теплого пола Нет
Нагнетательный вентилятор Нет
Вытяжной вентилятор Нет
Минимальная температура горячей воды 65 °С
Тип твердотопливного котла классический
Максимальная температура горячей воды 95 °С
Расширительный бак Нет
Варочная панель Нет
Циркуляционный насос Нет
Материал первичного теплообменника сталь
Битермический теплообменник Нет
Максимальное давление в контуре отопления 2 бар
Комнатный термостат Нет
Термометр Есть
Разъем для подключения внешнего управления Нет
Программатор Нет
Индикация включения Нет
Управление механическое
Автодиагностика Нет
Датчик уличной температуры Нет
Индикация нагрева Нет
Манометр Есть
Пульт ДУ Нет
Управление системой солнечных коллекторов Нет
Дисплей Нет

naobzorah.ru

Монтаж твердотопливного котла Dakon 16 DOR. Обоснованный выбор

Вот и закончился летний строительный сезон 2012 года. Теперь можно перевести дух, и заняться систематизацией накопленного за лето опыта. Несмотря на большое количество всяких средних и мелких работ, все же центральное место в этом сезоне занял монтаж системы отопления на базе твердотопливного конденсатного котла Dakon DOR 16. Посему и начну свои осенние мемуары с описания этой работы.


Описание объекта

Сначала о том, для чего потребовалось устанавливать твердотопливный котел и почему выбор пал именно на эту чешскую модель. Объект, на котором производились работы – сельский дом площадью порядка 70 кв.м. Одноэтажный, с простым не утепленным чердаком, обычными деревянными окнами с остеклением в две нитки в комнатах и в одну нитку на кухне-столовой.

Толщина ограждающих конструкций не более чем в кирпич. Материал стен самый разный – от бревенчатого сруба в старой части дома до каркасного сооружения в пристроенном санузле и коридоре, и кирпичной кладки в новой части дома. Причем, часть ограждающих конструкций на кухне-столовой выполнена толщиной всего в полкирпича!

Облицовка в новой части дома выполнена евровагонкой, потолочное перекрытие утеплено минватой. В старой части дома я несколько лет тому назад выполнил внутреннее утепление из минваты по металлическим стойкам с обшивкой гипсокартоном. Потолочное перекрытие в старой части я тоже утеплил. Кухня-столовая просто оштукатурена, зашпаклевана и покрашена. Коридор оштукатурен по доскам с использованием армировочной сетки. Досками обшит каркас, заполненный стирополом. Потолок в коридоре тоже утеплен. при выходе из дома есть небольшая веранда, сложенная в полкирпича.

К чему я подробно описываю эти особенности конструкции здания? Чтобы пояснить, насколько сильно различаются по тепловым потерям наружные стены дома. Ведь для расчета мощности отопительного оборудования они имеют решающее значение.

Кстати, об отопительном оборудовании, которое имелось в доме. В старой части – печь преклонного возраста со щитом и плитой для приготовления пищи на две конфорки, а в новой стоял воздухогрейный котел “Профессор Бутаковъ” модель “Студент”. Главная проблема этого котла оказалась в том, что он рассчитан на обогрев единого помещения объемом около 170 кубометров. А весь объем дома составляет всего около 130 кубических метров. То есть, даже на минимальной мощности он вырабатывает слишком много тепла, чтобы отапливать одну комнату. В итоге, постоянно приходится открывать двери в другие помещения, возникает сквозняк, а толку мало. Воздух вверху горячий настолько, что плавится пластмасса, а внизу едва тепло.

Вторая проблема воздухогрейного котла в том, что при работе на минимальной мощности сильно закоксовывается дымоходная труба, прожечь которую не представляется возможным. На сезон хватает, но не более. Каждую весну или осень дымоход надо демонтировать, печку снимать с постамента и выносить на улицу, где нужно ставить по две трубы на печь (имею в виду трубы типа “сандвич”) и прожигать их, поочередно заменяя друг друга.

К тому же, расход топлива у воздухогрейного котла очень приличный. Потреблял он в аккурат в два раза больше дров, чем доисторическая печка. А на пару они просто пожирали дрова безудержно, а в доме, вместе с тем, тепла не наблюдалось, так как его источники находились лишь в двух помещениях.

Посему и было принято решение заменить устаревшие и неэкономичные источники тепла новым надежным конденсатным  твердотопливным котлом.

Причины выбора твердотопливного котла Dakon DOR 16?

Честно говоря, у меня не было никакого опыта по выбору твердотопливных котлов. Но вот опыт эксплуатации имелся. И мне бы не хотелось наступать на одни и те же грабли. Поэтому я отбросил при выборе модели все котлы отечественного производства, особенно, изготовленные в кустарных предприятиях. Погоня за дешевизной здесь оборачивается колоссальным проигрышем в топливе, так как оно просто вылетает в трубу.

Кроме того, котел должен работать под давлением, так как гравитационную систему циркуляции теплоносителя я тоже отмел сразу. Дело в том, что на круговорот воды в такой системе отопления тратится очень много энергии. Гораздо дешевле установить циркуляционный насос и забыть о низком КПД навсегда.

Третье требование – всеядность котла по твердому топливу. Он должен работать на любом твердом топливе от угля до картона. При этом он должен быть конденсатным. То есть, температура отходящих газов не должна превышать 150 градусов при растопке и быть минимальной при горении топлива в штатном режиме.

Наконец, котел должен быть небольшим, удобным для загрузки топлива и простым в обслуживании. Всё это нужно для того, чтобы можно было установить его в жилой части дома. Причем так, чтобы он не занимал много места, а к нему, в то же время, был удобный доступ.

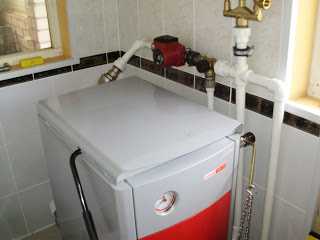

Фото 1 Общий вид котла Дакон ДОР 16

Порывшись как следует в Сети, я нашел чешский котел Дакон мощностью 16 кВт, который и приобрел. На фото 1 представлен общий вид котла в сборе.Его особенностью является верхняя загрузка топлива и перестраиваемая топливная камера. На фото 2 видно, что верхняя крышка котла откидывается, и под ней скрывается загрузочный люк, который откидывается посредством рычага.

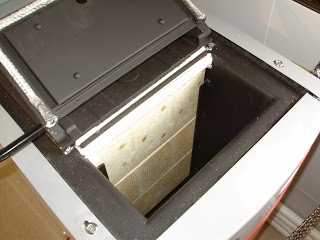

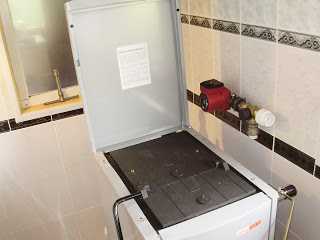

Фото 2 Вид на котел с открытой крышкой

На фото 3 вид на котел с открытым загрузочным люком. Отчетливо видно, что внутри камера сгорания разделена шамотной перегородкой на две части. В переднюю загружают уголь. Если в качестве топлива используются дрова или торфобрикет, то эту перегородку нужно снять. Объем загрузочной камеры увеличивается при этом в два раза, что для дров крайне необходимо. Не пытайтесь топить котел дровами, закидывая их в угольную камеру – всё закоксуется и толку не будет никакого.
Фото 3 Вид на загрузочную камеру и шамотную перегородку

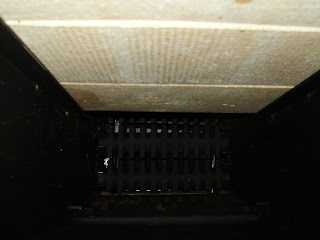

Если заглянуть внутрь камеры, то можно увидеть колосники. Они устроены таким образом, что их можно встряхивать специальным рычагом, который выпущен наружу. Вид на колосники представлен на фото 4. Система встряхивания нужна при топке углем. Периодическое встряхивание шлака не дает затухнуть огню. Но при топке котла дровами этого рычага можно и не касаться – вся зола так просыпается.
Фото 4.Колосниковая система котла Dakon DOR 16

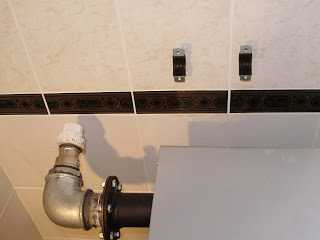

На задней панели котла расположены выпуски водяной рубашки, идущие на подачу и обратку, диаметром 50 мм, два отвода диаметром 1/2 дюйма для подключения спускного клапана и слива-подпитки, а так же выпуск дымохода диаметром 145 мм с рычагом управления растопочной заслонкой и регулятором тяги. Все эти элементы показаны на фото 5-8.
Фото 5 Выпуск трубы подачи котла
Фото 6 Выпуск трубы обратки котла

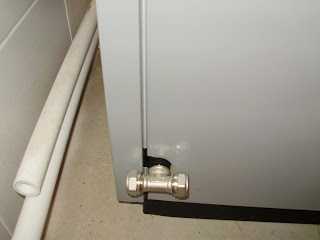

Фото 7 Патрубок подключения слива и подпитки котла
Фото 8 Выпуск дымоходной трубы котла
Кстати, прошу обратить внимание на фланцевое подсоединение подачи и обратки. Тут чехи приготовили сюрприз. Вторые половинки фланцев они конечно в комплекте предоставляют, но они без отводов с резьбой. Просто две пластины из легированной стали с отверстиями. Пришлось купить в магазине сгон на 50 мм, разрезать его на две части и отдать всё это сварщику-аргонщику. Так что прошу иметь в виду этот сюрприз.

Нагрев теплоносителя происходит в водяной рубашке, которая в этом котле имеет весьма хитрую форму, а контроль за давлением и температурой осуществляется по единственному на котле прибору, называемому манотерм – то есть, манометр и термометр в одном флаконе. Прибор расположен на передней панели котла. и показан на фото 9.

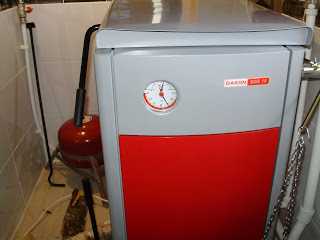

Фото 9 Манотерм котла на передней панели.
На правой стороне котла имеется отвод диаметром 3/4 дюйма с внутренней резьбой, в который вкручивают терморегулятор с цепью, поднимающий или опускающий заслонку подачи воздуха на растопочной дверце, расположенной внизу на передней части котла. Терморегулятор показан на фото 10.

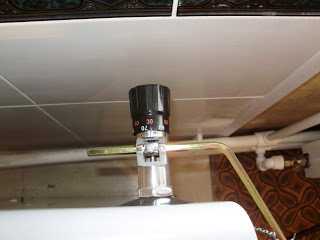

Фото 10 Крепление терморегулятора на котле
Вес пустого котла составляет 156 килограмм. Так что при установке будет тяжеловато. Никаких фундаментов, вместе с тем, котел не требует. Я просто уложил на пол под него керамогранит, но можно обойтись плиткой попроще. Главное, чтобы она была крепкой.

В продолжение этой статьи я расскажу о том, что пришлось изобрести с дымовой трубой, чтобы не монтировать её в доме.

remontiruemwmeste.blogspot.com

Отопительный котел Dakon DOR F 16 цена, характеристики, видео обзор, отзывы

* Точные характеристики уточняйте у продавца.

* Точные характеристики уточняйте у продавца.

Тип отопительного котла твердотопливный
Число контуров одноконтурный
Максимальная мощность обогрева 16 кВт
КПД 76 %
Способ установки напольный
Камера сгорания открытая
Энергонезависимый Есть
Автоподжиг Нет
Модуляция пламени Нет
Бункер в комплекте Нет
Встроенный бойлер Нет
Подключение теплого пола Нет
Нагнетательный вентилятор Нет
Вытяжной вентилятор Нет
Варочная панель Нет
Битермический теплообменник Нет
Расширительный бак Нет
Максимальная температура горячей воды 95 °С
Циркуляционный насос Нет
Максимальное давление в контуре отопления 2 бар
Тип твердотопливного котла классический
Минимальная температура горячей воды 45 °С
Материал первичного теплообменника сталь

naobzorah.ru

Котел твердотопливный DAKON DOR F 16

Водогрейные котлы типа DOR F – это современные изделия новой конструкции, предназначенные для работы на твердом топливе. Эффективность сжигания обеспечивается за счет применения новой системы колосников и новой конструкции камеры сгорания с использованием совместно первичного и вторичного воздуха и с возможностью регулировки подачи дополнительного воздуха.



Преимущества котлов DAKON DOR F:

  • большая воронка загрузки с расширяющимся входом в топку;
  • новая система колосников, позволяющая сжигать и менее качественное топливо в непрерывном цикле, с безпыльным просеиванием золы, с совместной регулировкой первичного и вторичного воздуха;
  • применение новых безасбестовых материалов для теплоизоляции котла;
  • автоматическая регулировка мощности прямодействующим регулятором тяги;
  • современный дизайн.
  • оснащены термоманометром для наблюдения температуры и давления в отопительной системе.
  • полная автономность (независимость от электричества)
  • использование альтернативных видов топлива.

Водогрейный котел DAKON DOR D -предназначен для сжигания дров.



Основные достоинства котлов DAKON DOR F:



возможность применения альтернативных видов топлива.

использование дров влажностью до 35%.



Технические параметры котлов DOR
  Ед. DOR F
12
DOR F
16
DOR F
20
DOR F
24
DOR F
27
DOR F
32D
DOR F
45D
Номинальная мощность кВт 13,5 16 20 24 27 28 45
КПД % >76 82 82
Давление допустимое избыточное
рабочее давление/ максимальное испытательное
бар 2 / 4
Присоед. входа Т1 и выхода Т2 G 1 1/2″
наружная резьба
G 1 1/2″
наружная резьба
DN70
наружная резьба
Высота мм 920 875 990 990 990 1060 1045
Ширина / общая ширна мм 425/600 425/600 535/700 535/700 535/700 535/700 688/770
Глубина / общая глубина мм 691/730 691/730 730/770 730/770 830/870 830/870 864/980
Объем камеры сгорания л 26 26 46 46 61 63 115
Вес котла без воды кг 155 160 200 215 230 240 320
Водный объем котла л 46 46 56 57 63 64 73
Основное топливо   Бурый уголь – (орех 1) дрова
Расход топлива кг/ч 5,3 6,4 8,5 10,0 11,2 8,8 13,8
Резервное топливо   Дрова, бурый уголь – диам. более 5 см (орех 2),
брикеты бурого угля, каменный уголь, кокс, спрессованное топливо
бурый уголь – диам. более 5 см (орех 2), брикеты бурого угля, каменный уголь, кокс, спрессованное топливо
Диаметр дымоходной трубы мм 145 180
Весовой поток дымовых газов
(при минимальной/
номинальной мощности)
г/с 6,4/12,4 5,5/13,2 6,1/20,5 7,0/24 6,0/23,2 7,1/22,1 15,0/37,7
Минимальная эксплуатац. тяга Па 18 18 30 30 30 26 36
Рабочие температуры  оС 65 – 95
Температура дымовых газов оС 260

gazoviekotli.ru

DOR-16 – Dakon DOR – Отопление

Котел стальной твердотопливный Dakon DOR-16

Водогрейные котлы  DOR-16 – это современные изделия новой конструкции, предназначенные для работы на твердом топливе. Эффективность сжигания обеспечивается за счет применения новой системы колосников и новой конструкции камеры сгорания с использованием совместно первичного и вторичного воздуха и с возможностью регулировки подачи дополнительного воздуха.

Преимущества отопительных котлов DAKON DOR-16:

 – большая воронка загрузки с расширяющимся входом в топку;
 – новая система колосников, позволяющая сжигать и менее качественное топливо в непрерывном цикле, с безпыльным просеиванием золы, с совместной регулировкой первичного и вторичного воздуха;
 – применение новых безасбестовых материалов для теплоизоляции котла;
 – автоматическая регулировка мощности прямодействующим регулятором тяги;
 – современный дизайн.
 – оснащены термоманометром для наблюдения температуры и давления в отопительной системе.
 – полная автономность (независимость от электричества)
 – использование альтернативных видов топлива.


Информация о производителе:

Компания Dakon образована в 1949 году в Чехии в качестве государственной компании. Компания объединила 5 заводов на которых производилось оборудование для строительной прмышленности. В 1994 году компания Dakon была окончательно приватезированна. Постепенно производство котлов выросло с 13000 ед. в год (1994 г.) до 48500 ед. в 2001 году. В 2008 году ассортимент котлов вырос до 100 различных моделей мощностью от 4 до 3500 кВт.

По всем вопросам относительно проектирования, монтажа и поставки оборудования обращайтесь по тел. (495) 988-27-37 (многоканальный) и (495) 77-11-002 (круглосуточный), наши специалисты с удовольствием проконсультируют Вас. Пожалуйста, уточняйте все цены по телефону, т.к. на некоторые позиции действуют дополнительные скидки.
