Danfoss EKC 101 - холодильные контроллеры

Контроллер ЕКС 101 специально разработан для регулирования температуры в холодильных установках и системах обогрева, причем его работа, настройка и программирование осуществляются оптимальным способом и упрощены настолько, насколько это возможно. Регулятор предназначен для контроля температуры и операций размораживания в помещении путем управления подачей хладагента или включения/выключения компрессора в холодильной установке.

Узнайте где купить

Скачать инструкцию

Другие контроллеры

Напряжение питания 230 В пер. ток, +10/-15%, 50 Гц
Энергопотребление 2,5 ВА
Датчик Тип EKS 111
терморезистор (R25=1000 ом)
Длина кабеля Макс. 10 м
Термочувствительная система Диапазон измерения –60…+50°С
0... +99°С
Точность ±1°С для температур 0…+10°С
±2° для температур –60…0°С и +10…+50°С
Экран Трехразрядный индикатор (с десятичным знаком): точность считывания 0,1°С в измеряемом диапазоне.
Электрический соединительный кабель Многожильный кабель макс. сечением 1,5 мм2
Реле Реле регулятора типа SPDT, 250 В
пер. ток, 16 А.
Iмакс=10 А омический / 6 А АС-8 индуктивный
Температура окружающей
среды
При работе -5…+55°С
При транспортировке –40…+70°С
Корпус Класс защиты IP54 (с лицевой панели)
Разрешительные документы Соответствует нормам ЕС на низковольтное оборудование и электромагнитную совместимость. Имеет маркировку СЕ. Прошел испытания на напряжение в соответствии с EN 60730-1 и EN 60730-2-9. Прошел испытания на электромагнитную совместимость в соответствии с EN 50081-1 и EN 50082-1.

Особенности контроллера:
 - Один электронный регулятор способен заменить один обычный регулятор температуры и таймер размораживания.
 - Регулятор может работать в системах обогрева и холодильных установках.

 - На экране регулятора высвечиваются температура, а также коды рабочих параметров, аварийной сигнализации и неисправностей.
 - Режимы работы регулятора определяются по светодиодам.
 - Заводская установка регулятора легко перенастраивается.
 - При возникновении неисправности на экране появляется сообщение «Err».

holod-controllers.ru

Контроллеры EKC 101, 201, PDF

Контроллер температуры ЕКС 301

Контроллеры температуры Контроллер температуры ЕКС 301 Контроллер ЕКС 301 для монтажа на DIN-рейку специально разработан для управления работой холодильных установок таким образом, чтобы максимально возможно

Подробнее

Контроллеры EKC 101, 201, 301

Устройства автоматики для холодильных установок и систем кондиционирования воздуха Техническое описание Контроллеры EKC 101, 201, 301 R E F R I G E R A T I O N A N D A I R C O N D I T I O N I N G Контроллер

Подробнее

o o o o u10 u28 u58 u59 u60

Контроллер температуры EKC 202B Контроллер с тремя релейными выходами, двумя температурными датчиками и цифровым входом. Принцип работы Контроллер управляет температурой в охлаждаемом объеме получая сигнал

Подробнее

+38\(0472\)712311

Введение Регулятор ЕКС 331 используется производительности компрессоров и конденсаторов в небольших системах охлаждения. Преимущества Запатентованное регулирование нейтральной зоны Последовательное или

Подробнее

Регулятор уровня жидкости ЕКС 347

Контроллеры испарителей Регулятор уровня жидкости ЕКС 347 Применение Контроллер используется для регулирования уровня жидкости в: насосных резервуарах; сепараторах; промежуточных охладителях; экономайзерах;

Подробнее

1. Назначение. Примечание.

. Назначение. МСК-0- предназначен для управления морозильными камерами, холодильными прилавками, моноблоками и другим холодильным торговым и промышленным оборудованием. МСК-0- позволяет контролировать

Подробнее

Инструкции АКО 14012, АКО 14023, АКО 14031, АКО 14112, АКО 14123

Инструкции АКО 14012, АКО 14023, АКО 14031, АКО 14112, АКО 14123 Общее описание: Электронные термометры и термостаты для установки, применимы для отображения на экране, управления и регулирования холодильных

Подробнее

Основные характеристики

Трехфазное универсальное реле переменного напряжения РНПП-302 (далее по текстуреле) предназначено для постоянного контроля уровня допустимого напряжения, обрыва, слипания, нарушения правильной последовательности,

Подробнее

Контроллер температуры испарения ЕКС 367

Контроллер температуры испарения ЕК 367 Введение Преимущества Функции Назначение Регулятор ЕК367 и работающий в паре с ним вентиль KVQ используются там, где требования к охлаждению неупакованных пищевых

Подробнее

Паспорт и инструкция по эксплуатации

Паспорт и инструкция по эксплуатации Микропроцессорный монитор фазного напряжения питающей сети для электрических машин. модификации МТС-3 и МТС-3М ООО Альфа-Техника www.electro-shkaf.net СОДЕРЖАНИЕ 1.

Подробнее

Every Control Group EVCO EVK201 EVK211

Every Control Group EVCO EVK201 EVK211 1. Инструкция по установке контроллера Установочная панель c фиксаторами (защелкой) (их поставляет производитель), со следующими размерами: РАЗМЕР МИН. (мм) СТАНДАРТНЫЙ

Подробнее

1.5.9 EWTS EWTS EWTS EWLT EWLC 74 69

1.5 Контроллеры холодильные Новая линия продуктов серий ID и IS в стандартном формате Eliwell 32x74 применима в любых холодильных установках вплоть до наиболее сложных контроллеров холодильных помещений;

Подробнее

SK-712/d-2-5,5 (12A)

Фото: Содержание стр. 1 Сопроводительное письмо 2 2 Информация о продукте 3 2.1 Позиция в каталоге. 2.2 Технические особенности и преимущества. 2.3 Обозначение. 2.4 Техническое описание. 2.5 Типы регулирования

Подробнее

Инструкция на микропроцессор PJ32С00000.

Инструкция на микропроцессор PJ32С00000. Микроконтроллер PJ32C00000 сконструирован для применения в области производства холода при нормальной и низкой температуре. Позволяет контролировать работу вентиляторов

Подробнее

AK-CC Контроллер испарителя

AK-CC 550 - Контроллер испарителя Новые функции в AK-CC 550 по сравнению с EKC 414A1 Встроенный дисплей с тремя кнопками Выбор применения Выбор преднастроек Три цифровых входа Улучшенная функция МКТ Диапазон

Подробнее

Руководство по эксплуатации

REV12 Контроллер управления сушильной машиной КСМ-509H Руководство по эксплуатации Для настройщиков Версия П/О: CAT208.1.1.8 2012 1. Оглавление 1. Оглавление...2 2. Назначение...3 3. Технические данные...3

Подробнее

ТЕРМОМЕТРЫ И ТЕРМОСТАТЫ С 1 ДАТЧИКОМ И 1 РЕЛЕ: АКО , АКО 14012, АКО 14031, АКО 14112, АКО 14123, АКО 14602, АКО

ТЕРМОМЕТРЫ И ТЕРМОСТАТЫ С 1 ДАТЧИКОМ И 1 РЕЛЕ: АКО - 14023, АКО 14012, АКО 14031, АКО 14112, АКО 14123, АКО 14602, АКО 14610 СОДЕРЖАНИЕ 1 Описание стр 3 2 Технические данные стр 3 3 Установка стр 3 31

Подробнее

Термостаты с функцией таймера

Термостаты с функцией таймера Термостаты цифровые Описание: Цифровые программируемые термостаты для нагрева и климатконтроля Три заводские программы + 1 произвольная оптимальные для любых потребностей

Подробнее

Руководство по эксплуатации

REV3 Контроллер управления сушильной машиной КСМ-509 Руководство по эксплуатации Для настройщиков Версия П/О: CAT208-00PB2 2006 1. Оглавление 1. Оглавление...2 2. Назначение...3 3. Технические данные...3

Подробнее

БЛОК УПРАВЛЕНИЯ К ТУ BY /ТО BY

БЛОК УПРАВЛЕНИЯ К02-443-501 ТУ BY 190496652.005-2005/ТО BY 190496652.501-2006 Блок управления К02-443-501 (далее блок), предназначен для контроля и управления температурным режимом холодильного оборудования

Подробнее

Реле времени (аналоговые)

Реле времени (аналоговые) Многофункциональные реле времени CRM-91H, CRM-93H многофункциональные реле времени для универсального использования в сферах автоматизации, управления и регулирования; 10 функций:

Подробнее

РЕЛЕ НАПРЯЖЕНИЯ РНПП-302

РЕЛЕ НАПРЯЖЕНИЯ РНПП-302 1. Назначение. Трехфазное универсальное реле переменного напряжения РНПП-302 (далее по тексту-реле) предназначено для постоянного контроля уровня допустимого напряжения, обрыва,

Подробнее

ТЕРМОСТАТЫ RTC 89R, RTC 89F VBR-AMV-DVB-DSD-KLM

ТЕРМОСТАТЫ RTC 89R, RTC 89F Руководство по эксплуатации v. 2013-11-25 VBR-AMV-DVB-DSD-KLM Термостаты RTC 89R, RTC 89F предназначены для поддержания температуры в жилых или производственных помещениях,

Подробнее

Регулятор температуры ECL Comfort 110

Описание и область применения ECL Comfort 110 специализированный электронный цифровой регулятор температуры, предназначенный для применения в одноконтурных технологических схемах (приложениях) систем отопления

Подробнее

ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ

ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ 8.1 Введение Основные функции электронного блока управления: Управление температурой воды на выходе из агрегата; Полное управление аварийными сигналами; Управление температурой на

Подробнее

DigiTrace TCON-CSD/20

DigiTrace TCON-CSD/20 Цифровой термостат B 70.1050.5.1 Инструкция по эксплуатации 12.03 Общая схема управления Отображение текущей температуры или авто-возврат через 30 с > 3 с авто-возврат через 30 с

Подробнее

ИНСТРУКЦИЯ STC-9200

ИНСТРУКЦИЯ STC-9200 Основные функции и особенности: 1. режимы Multi-управления среди холодильного, оттайки и вентилятором. 2. Меню пользователя и администратора можно установить отдельно. Удобно не только

Подробнее

Оглавление. Версия 1.20 Стр. 2

Оглавление 1. Описание... 3 1.1. Технические характеристики... 3 1.2. Комплектность... 3 2. Подключения... 4 2.1. Схема подключения... 4 2.2. Подключение датчиков давления... 4 2.3. Подключение компрессоров...

Подробнее

ОБЩЕЕ ОПИСАНИЕ Реле напряжения, RMV-112D, 122D, 132D ANSI коды 27/59, 59, 27

ОБЩЕЕ ОПИСАНИЕ Реле напряжения, RMV-112D, 122D, 132D ANSI коды 27/59, 59, 27 Защита от высокого/низкого U 3-фазное измерение Светодиодная индикация Конфигурируемый таймер Индикация активированных реле

Подробнее

/07 (BJ) Type OTN2 / OTD2 with room or floor sensor

57097 01/07 (BJ) Type OTN2 / OTD2 with room or floor sensor Тип OTN2/ OTD2 с датчиком температуры воздуха или пола Русский Термостат серии MICROLINE представляет собой термостат, предназначенный для монтажа

Подробнее

Выходные устройства (ВУ)

Сертификат соответствия 03.009.0107 Универсальный измеритель-регулятор восьмиканальный ОВЕН ВОСЕМЬ УНИВЕРСАЛЬНЫХ ВХОДОВ* для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет

Подробнее

RMC-122D, RMC-132D ANSI

ОБЩЕЕ ОПИСАНИЕ Реле тока, RMC-111D, RMC-122D, RMC-132D ANSI коды 50/51 Защита от к.з. и перегрузки 3-фазное измерение Светодиодная индикация Конфигурируемый таймер Индикация активированных реле DEIF A/S

Подробнее

docplayer.ru

Контроллер температуры екс 101

скачать


Контроллер температуры ЕКС 101


Контроллер температуры ЕКС 101


ЕКС 101 используется для:


• регулирования температуры в режимах нагрева или охлаждения;
• контроля процессов размораживания в холодильных установках.
Все режимы работы настраиваются и программируются с помощью всего двух клавиш. Регулятор может быть очень быстро запрограммирован с использованием последовательного интерфейса (ОЕМ-программирование). На экране отображается реальная температура помещения.

Регулятор с трехразрядным индикатором показывает температуру с точностью до 0,1°С. Регулятор ЕКС 101, устанавливаемый в панель, специально разработан для регулирования температуры в холодильных установках и системах обогрева, причем его работа, настройка и программирование осуществляются оптимальным способом и упрощены настолько, насколько это возможно.



Регулятор предназначен для контроля температуры и операций размораживания в помещении путем управления подачей хладагента или включения/выключения компрессора в холодильной установке.



Преимущества

• Один электронный регулятор способен заменить один обычный регулятор температуры и таймер размораживания.


• Регулятор может работать в системах обогрева и холодильных установках.
• На экране регулятора высвечиваются температура, а также коды рабочих параметров, аварийной сигнализации и неисправностей.
• Режимы работы регулятора определяются по светодиодам.
• Заводская установка регулятора легко перенастраивается.
• При возникновении неисправности на экране появляется сообщение «Err».



Примеры применения











Регулирование температуры в помещении путем управления подачей хладагента. Естественное размораживание путем прекращения подачи хладагента.

Регулирование температуры в помещении включением/выключением компрессора. Естественное размораживание выключением компрессора.

Регулирование температуры в помещении включением/выключением компрессора. Естественное размораживание выключением компрессора.



Технические характеристики




Напряжение питания

230 В пер. ток, +10/-15%, 50 Гц

Энергопотребление

2,5 ВА

Датчик

Тип EKS 111
терморезистор (R25=1000 ом)
Длина кабеля Макс. 10 м

Термочувствительная система

Диапазон измерения –60…+50°С
0... +99°С

Точность

±1°С для температур 0…+10°С
±2° для температур –60…0°С и +10…+50°С

Экран

Трехразрядный индикатор (с десятичным знаком): точность считывания 0,1°С в измеряемом диапазоне.

Электрический соединительный кабель

Многожильный кабель макс. сечением 1,5 мм2

Реле

Реле регулятора типа SPDT, 250 В
пер. ток, 16 А.
Iмакс=10 А омический / 6 А АС-8 индуктивный

Температура окружающей
среды

При работе -5…+55°С
При транспортировке –40…+70°С

Корпус

Класс защиты IP54 (с лицевой панели)

Разрешительные документы

Соответствует нормам ЕС на низковольтное оборудование и электромагнитную совместимость. Имеет маркировку СЕ. Прошел испытания на напряжение в соответствии с EN 60730-1 и EN 60730-2-9. Прошел испытания на электромагнитную совместимость в соответствии с EN 50081-1 и EN 50082-1.



Оформление заказа

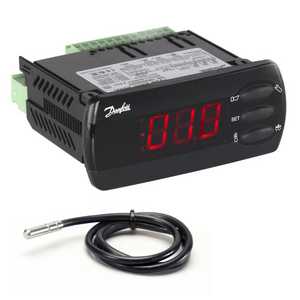

Готовый комплект: EKC 101 (контроллер № 084B7621 с датчиком EKS111 № 084N1161) — № кода заказа 084B711301



Размеры и вес





Настройки контроллера

() Значения, приведенные в круглых скобках, возможны только при настройке о7 = НЕ.
1) Охлаждение (с7=rE):
Реле замыкается, когда температура в помещении превысит значение настройки и допустимое отклонение температуры.
Нагрев (с7=НЕ):
Реле замыкается, когда температура в помещении упадет до значения настройки и будет находиться внут-
ри допустимого отклонения температуры.
2) Частота измеряется после приблизительно трех суток работы установки (72 цикла) или же:
Время работы = с3 х 20 : 100, мин.
Время отключения = 20 мин. минус время работы, мин.



скачать

nenuda.ru

Разработка и производство холодильных агрегатов и централей в г. Новосибирск. Скидки! Гарантия! Холодильные комплектующие, холодильные камеры. Монтаж. Торгово-холодильное оборудование Brandford

ПРОЕКТИРОВАНИЕ, ПРОДАЖА, МОНТАЖ

ХОЛОДИЛЬНЫХ УСТАНОВОК СОБСТВЕННОГО ПРОИЗВОДСТВА, ХОЛОДИЛЬНЫХ КАМЕР, ТЕПЛООБМЕННОГО ОБОРУДОВАНИЯ, КОМПЛЕКТУЮЩИХ И ТОРГОВОГО ХОЛОДИЛЬНОГО ОБОРУДОВАНИЯ

ДЛЯ СУПЕРМАРКЕТОВ, ПРОИЗВОДСТВ И ПРЕДПРИЯТИЙ ОБЩЕСТВЕННОГО ПИТАНИЯ



















а также:

КОМПЛЕКСНЫЙ ПОДХОД К ПОСТАВКЕ ХОЛОДИЛЬНОГО ОБОРУДОВАНИЯ

  • Проектирование и реализацию крупных объектов торговых предприятий "под ключ"
  • Переформатирование существующих традиционных магазинов
  • Обучение персонала на всех видах оборудования, поставляемого нашей компанией
  • Гарантийное и постгарантийное техническое обслуживание холодильного оборудования нашим сервисным центром.

Получив техническое задание, мы производим расчет требуемой холодопроизводительности для правильной и безаварийной работы холодильной системы. Изготавливим холодильную уставноку, подбирем теплообменное оборудование, скомплектуем монтажные материалы, произведем монтаж и гарантийное сервисное обслуживание.

Помимо холодильных установок мы производим также монтаж холодильных камер из сэндвич-панелей, устанавливаем двери, завесы различного назначения

В нашем каталоге холодильного оборудования представлены комплектующие, которые мы используем для реализации комплекса по холодообеспечению. У нас вы можете купить компрессоры Danfoss, Bitzer, Copeland, Embraco Aspera. Воздухоохладители представлены известными брендами Lu-Ve, Alfa Laval, GÜNTNER, ECO, Garcia Camara.

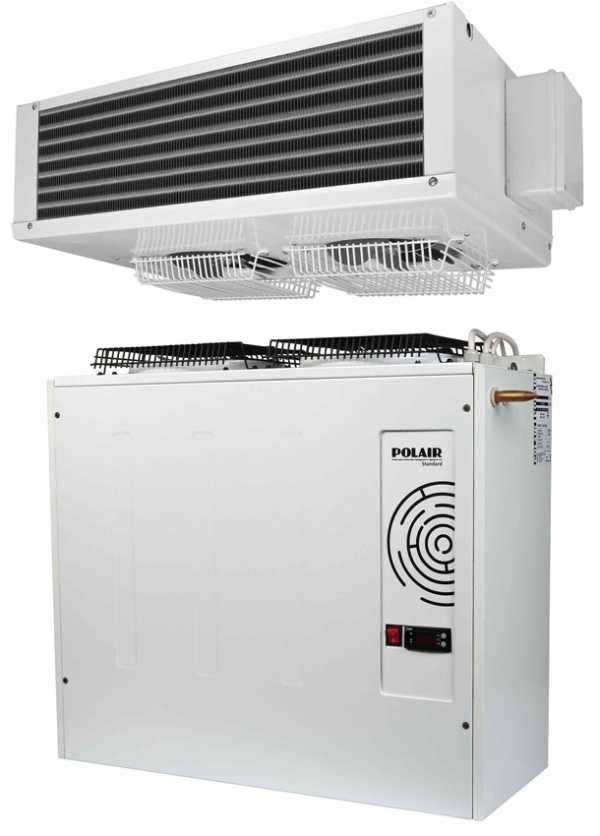

Уже много лет мы отдаём предпочтение холодильным машинам Polair, они производятся в виде моноблоков и сплит-систем. Их преимущество заключается в низких затратах на оборудование и простоту управления для Вашего персонала. Также мы рекомендуем использовать холодильные камеры POLAIR, они производятся в двух модификациях POLAIR Standard и POLAIR Professionale.
