Терморегулятор данфосс
29 марта 2015г.
Индивидуальная регулировка отопительных приборов – наиболее распространенный способ экономии потребляемого тепла. Для этих целей используют компактные и недорогие регулятор температуры Данфосс, которые могут, как поставляться в составе радиатора, так и представлять собой полностью самостоятельные изделия.
Главный принцип работы такого регулятора заключается в уменьшении либо увеличении теплоотдачи, что достигается путем изменения количества прокачиваемого через отопительный прибор теплоносителя.

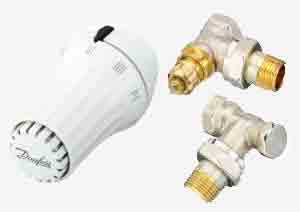

Конструктивно терморегулятор состоит из двух функциональных частей:
- регулировочного клапана;
- автоматического термостата.
Конструкция и работа регулировочного клапана Danfoss
Регулировочный клапан Данфосс представляет собой металлический Т-образный корпус, имеющий 3 резьбовых присоединительных фланца. Два из них расположены на одной линии и служат для присоединения прибора к радиатору и подвода к нему теплоносителя. Третий фланец необходим для подключения термостата, называемого также термостатической головкой.
Внутри корпуса проходит канал, сечение которого может изменяться благодаря размещенному в нем золотнику. Шток золотника выходит наружу и связан с подвижным элементом термостата. На выходе из корпуса устанавливается специальная антикавитационная вставка.
Принцип действия термостата Danfoss
Основной частью термостатического элемента является сильфон, который представляет собой гофрированную емкость, заполненную газообразным веществом. При уменьшении или увеличении температуры в комнате газ изменяет объем сильфона, передвигая шток золотникового клапана.
Терморегуляторы сильфонного типа имеют следующие преимущества перед другими видами регулирующих элементов:
— благодаря низкой инерционности сильфон быстро реагирует на изменение температуры в помещении;
— имеет ход штока, достаточный для обеспечения высокой точности регулирования;
— срок эксплуатации регулятора Данфоссс оставляет до 20 лет.
Сильфон выставляется вручную с помощью настроечной рукоятки, связанной с пружиной, ограничивающей расширение термостатического элемента. На поверхности рукоятки нанесена шкала, по которой настраивается необходимый температурный режим.
Рукоятка термостата имеет 5 или 6 позиций, каждая из которых соответствует определенному температурному диапазону. Изменяя положение головки, пользователь ограничивает расширение сильфона, что в свою очередь приводит к открытию золотника на определенную величину. Если температура в комнате падает, сильфон сжимается, двигая шток и увеличивая золотниковое сечение, в результате чего количество прокачиваемого через отопительный прибор теплоносителя возрастает.
В заключении хотелось отметить что при правильной подборке регулирующей арматуры Вы экономите до 30% своего бюджета на отопление.Обратившись к нам получаете бесплатную помощь в подборе оборудования и бесплатную доставку до места установки.
+7(985)42-000-70 +7(985)825-93-53
master-vodoved.ru
терморегулятор данфосс инструкция
Автоматическое регулирование режимами функционирования комплекса отопительных агрегатов, систем охлаждения и кондиционирования воздуха компании Danfoss осуществляется, в частности, терморегуляторами и комнатными термостатами.
Модельная линейка комнатных термостатов, предлагаемых компанией, включает широкий ассортимент непрограммируемых (модели серии RMT и RET) и программируемых (модели серии HC, 6000 и TР) изделий, использующих электромеханический и электронный принцип работы.
Устройства отличаются стильным, современным дизайном и оснащаются круговой шкалой, обеспечивающей удобную регулировку. Программируемые устройства комплектуются цифровым дисплеем.
Непрограммируемые электромеханические модели серии RMT обеспечивают включение / отключение регулирующих устройств при достижении определенного температурного режима в данном помещении, путем замыкания / размыкания электрической цепи с помощью контактной группы.
Температурные режимы задаются потребителем. Приборы модели RET используются при управлении клапанами, которые устанавливаются на трубопроводы подачи тепла.
Кроме того, они могут использоваться в оборудовании кондиционирования воздуха в летний и зимний период для управления скоростью вращения вентилятора. Эти приборы можно вручную переключать в «ночной» режим.
Программируемые термостаты с электронной схемой регулирования используются как в сетях отопления, так и охлаждения воздуха с возможностью трехпозиционного переключения скоростей вентилятора.
Настройки приборов этой серии позволяют регулировать температурные режимы в широком диапазоне и в зависимости от работы в разные дни (рабочие и выходные). В отличие от них, изделия серии ТР, представляющие комбинацию комнатного термостата и таймера, обеспечивают автоматическое регулирование температурного режима в дневное и ночное время.
Как правило, монтаж устройств осуществляется в соответствии с рекомендациями производителя, размещенными в документации к конкретному изделию.
В то же время, существуют общие правила установки комнатных термостатов. Во-первых, один термостат устанавливается преимущественно на один регулирующий прибор. Однако в пределах одного помещения допускается подключать несколько регулирующих устройств к одному термостату.
Во-вторых, изделия следует размещать в местах, где обеспечивается свободная циркуляция воздуха через чувствительный элемент термодатчика, на расстоянии около 1,5 метра от пола. В-третьих, приборы следует устанавливать на внутренней стене помещения, вдали от нагревательных элементов и входных дверей.
vladep.ru
Инструкция по эксплуатации Danfoss Термостатический элемент RTS 3620
CD-ST
VI.16.h2.50 – 05-1998
1)
2)
013R9242
ИНСТРУКЦИЯ
Термостатические элементы
RTS 3620
013R9242
Назначение
Радиаторные терморегуляторы фирмы Данфосс используются в любых известных системах водяного
отопления зданий. Термостатические элементы RTS 3620 предназначены для установки на регулирующих
клапанах типа RTD-N, RTD-G, RTD-K и RTD-KE. Условия правильного выбора клапанов и термостатических
элементов даны в Технических описаниях радиаторных терморегуляторов фирмы Данфосс.
Принцип действия
Основным рабочим элементом RTS 3620 является термочувустительный датчик с жидкостным заполнением.
Когда температура воздуха в отапливаемом помещении повышается сверх заданной потребителем, жидкость
в датчике расширяется, воздействуя на сильфон, который в свою очередь перемещает золотник
регулирующего клапана, уменьшающий проток теплоносителя через отопительный прибор. При понижении
температуры воздуха происходит обратный процесс, в результате которого количество теплоносителя,
проходящего через отопительный прибор, увеличивается, теплоотдача его растет и температура воздуха в
позволяют автоматически поддерживать комфортные температурные условия в отапливаемых помещениях и
экономить тепловую энергию, расходуемую на отопление зданий.
Настройка термостатического элемента
Термостатический элемент имеет шкалу настройки с индексами, корреспондирующимися со значениями
температуры воздуха в помещении. Для того, чтобы настроить термостатический элемент на поддержание
определенной температуры, необходимо повернуть настроечную рукоятку до совмещения нужного индекса с
черной стрелкой на корпусе элемента. По прошествии одного часа следует проверить температуру воздуха в
помещении с помощью комнатного термометра. Если температура воздуха по термометру будет отличаться от
значения, соответствующего индексу напртив стрелки, то положение настроечной рукоятки должно быть
Ключ к шкале настройки термостатического элемента:
температура в
неэксплуатируемых
помещениях
холодные
кладовые,
подвалы
корридоры
и спальни
гостиная и
кухня
ванная
комната
Рекомендуется поддерживать различные температуры воздуха в зависимости от назначения помещений. На
рисунке показаны наиболее часто поддерживаемые температуры воздуха в помещениях различного
назначения.
Монтаж
Установка
радиаторного
терморегулятора
фирмы Данфосс на
отопительном
приборе.
Монтаж термостати-
ческого элемента.
Настроечная рукоятка
установлена на
позицию “5”.
6-10 Нм
www.manualsdir.ru
Руководство по установке. Danfoss ECtemp Next Plus Программируемый терморегулятор
Oscar W Недельный программатор
Oscar W Недельный программатор Кнопки управления 1 вкл./ выкл. режима отопления 2 автоматический/ ручной режим работы 13 время (часы и минуты) 3 программирование режима отопления 14 отключение режима отопления
Подробнееконструкции или теплоносителя;
Назначение и область применения Комнатный электронный хронотермостат VT.АС 709 предназначен для автоматического регулирования и поддержания программно заданной температуры воздуха в помещении, температуры
Подробнее-Контроль по температуре пола 21 С,
Инструкция по эксплуатации терморегулятора TH-0507 РАСПОЛОЖЕНИЕ ТЕРМОРЕГУЛЯТОРА ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Программируемый терморегулятор имеет возможность работать как на обогрев, так и на охлаждение.
ПодробнееИнструкция по установке Veria Control T45 VERIA
Инструкция по установке Veria Control T45 VERIA Содержание Введение…3 Описание кнопок и символов на экране…4 Установка и подключение терморегулятора…5 Основные функции – Выбор режима управления теплым
ПодробнееТип датчика. Датчик на проводе, 3 м, NTC 15кОм при 25 0 С Датчик на проводе, Датчик на стену, IP 20, 3 м, NTC 100кОм при 25 0 С Датчик на проводе,
27 Терморегуляторы Devireg TM 330 Devireg TM 330 Электронные терморегуляторы. Применяются для установки в щиток на профиль DIN. Используются для управления системами защиты от обледенения, отопления, кондиционирования,
ПодробнееТЕРМОСТАТ «EasyConrol F19С»
стр.1 ТЕРМОСТАТ «EasyConrol F19С» Термостат «EasyControl F19C» программируемое устройство, предназначенное для систем электрического подогрева пола или для регулировки/ограничения температуры пола. Термостат
ПодробнееПАСПОРТ. ИНСТРУКЦИЯ Терморегулятор ТС 401
ПАСПОРТ. ИНСТРУКЦИЯ Терморегулятор ТС 401 TC 401 непрограммируемый терморегулятор, предназначен для управления теплым полом. Этот терморегулятор может быть использован для систем электрического обогрева
Подробнее/07 (BJ) Type OTN2 / OTD2 with room or floor sensor
57097 01/07 (BJ) Type OTN2 / OTD2 with room or floor sensor Тип OTN2/ OTD2 с датчиком температуры воздуха или пола Русский Термостат серии MICROLINE представляет собой термостат, предназначенный для монтажа
ТЕРМОСТАТЫ RTC 89R, RTC 89F VBR-AMV-DVB-DSD-KLM
ТЕРМОСТАТЫ RTC 89R, RTC 89F Руководство по эксплуатации v. 2013-11-25 VBR-AMV-DVB-DSD-KLM Термостаты RTC 89R, RTC 89F предназначены для поддержания температуры в жилых или производственных помещениях,
ПодробнееИнструкции АКО 14012, АКО 14023, АКО 14031, АКО 14112, АКО 14123
Инструкции АКО 14012, АКО 14023, АКО 14031, АКО 14112, АКО 14123 Общее описание: Электронные термометры и термостаты для установки, применимы для отображения на экране, управления и регулирования холодильных
ПодробнееРУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Heating is great when you control it. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ БЕСПРОВОДНОЙ ПРОГРАММИРУЕМЫЙ КОМНАТНЫЙ ТЕРМОСТАТ НОМЕР МОДЕЛИ: LS99111010 СКАНИРУЙ МЕНЯ Содержание 1. Общая информация… 01 2. Установка
ПодробнееЭлектронный терморегулятор Veria control B45
Электронный терморегулятор Veria control B45 ПАСПОРТ Продукция сертифицирована ГОССТАНДАРТом России в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. Содержание
ПодробнееИнструкция по монтажу и эксплуатации
TE918WHB-0-RF беспроводной суточный термостат Инструкция по монтажу и эксплуатации Комплект терморегулятора ТЕ918WHB-0-RF состоит из приемника ТЕ2010DE и комнатного термостата ТЕ918WHB. ТЕ918WHB-0-RF обычно
ПодробнееТерморегулятор электронный
Терморегулятор электронный Программируемый ТСL-03.11SF Prog Технический паспорт Инструкция по установке и эксплуатации Введение Программируемый термостат способен управлять вашей системой обогрева, включая
ТЕРМОРЕГУЛЯТОР ТР 111
10. Свидетельство о приемке Терморегулятор ТР 111 прошел заводские испытания и признан годным к эксплуатации. Дата выпуска Штамп ОТК Дата продажи Штамп магазина ИЗГОТОВИТЕЛЬ: ООО «Специальные Инженерные
Подробнееdocplayer.ru
Терморегуляторы
Радиаторные терморегуляторы отопления Danfoss или по другому термостаты фирмы Данфосc, предназначены для автоматического поддержания температуры в помещениях. На этом ресурсе мы рассмотрим виды терморегуляторов, цены на них, ответим на вопросы как эксплуатировать и как произвести установку терморегуляторов отопления своими руками.Но давайте обо всем по порядку. Первое что мы рассмотрим – это, как с радиаторными терморегуляторами фирмы Danfoss можно организовать комфортное отопление дома или квартиры, а так же как применяя данные устройства можно экономить на отоплении.
Конечно ощущение комфорта складывается из множества показателей и одним из основных является температура в помещении. Конечно температура регламинтируется ГОСТом 30494-96 “ЗДАНИЯ ЖИЛЫЕ И ОБЩЕСТВЕННЫЕ. ПАРАМЕТРЫ МИКРОКЛИМАТА В ПОМЕЩЕНИЯХ”, но каждый человек является индивидуальностью и к вопросам комфорта необходимо подходить так же индивидуально.И все же давайте выведем средние значения температур помещений, которые присутствую везде, опираясь на вышеуказанный ГОСТ (ниже мы поясним для чего):
- 16-18°C – температура в спальных помещениях;
- 18°C – температура на кухне;
- 20°C – температура в больших комнатах, местах отдыха;
- 20°C – температура в игровых и детских комнатах;
- 23°C – температура в санузлах и ванных помещениях.
Исходя из всего выше сказанного хорошо бы, что бы в каждом помещении можно было регулировать температуру отдельно. В современных квартирах обычно установлены радиаторы или батареи отопления, но осознаную регулировку осуществить невозможно, хорошо если есть кран с помощью которого можно “прижать” поток теплоносителя, для уменьшения температуры, но такая регулировка крайне неудобна.
Радиаторные терморегуляторы отопления Danfoss как раз предоставляют возможность регулировки. Вы выставляете по шкале, которая находиться на терморегуляторе определеную температуру (например 20°C) и термостат будет автоматически поддерживать установленную температуру в помещении.
Мы с Вами узнали, что с радиаторными терморегуляторами фирмы Danfoss можно регулировать температуру в помещениях, так как же можно экономить используя данное устройство ?Все просто пример про кухню был выше, соотвественно понизив температуру мы уменьшим скорость подачи теплоносителя, получается что за один и тот же промежуток времени через радиаторы отопления будет проходить меньше теплоносителя,
А вот в загородных частных домах можно довольно эффективно экономить на отоплении и самым эффективным приемом является понижении температуры до минимальной допустимой 16-18°C во всех помещениях на период пребывания на работе, а это более половины дня в которые будет расходоваться на порядок меньше теплоносителя.

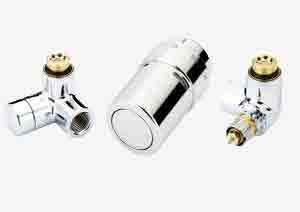

Терморегуляторы для радиаторов отопления состоят из двух отдельных компонентов: управляющего – термостатического элемента (термоголовки) и исполняющего регулирование подачи теплоносителя – клапана. Термоголовка состоит из цилиндра с гофрированными стенками (сильфона), который заполняется веществом, имеющим свойство чуткого реагирования на изменения температуры окружающего воздуха. Все разнообразие видов, моделей этих устройств можно классифицировать по таким критериям:- Конструктивное исполнение (механическое, электромеханическое, электронное)
- Вид рабочего тела сильфонной системы термоголовки (твердотельное, жидкостное, воздушное или газовое)
- Температурный режим (низкий, средний, высокий с диапазоном от 6° С до 28° С)
- Тип датчика температуры (встроенный, дистанционный, программируемый)
Среди предлагаемых производителями радиаторных терморегуляторов преобладают модели с термостатическими элементами, имеющими жидкостное (спирт, масло) или парафиновое наполнение. А патент на термоголовки с таким видом рабочего тела как газоконденсатная смесь (сжиженный газ) принадлежит датской компании «Danfoss». Именно они имеют большой спрос среди многочисленных застройщиков частных домов и владельцев квартир в домах различной этажности.
Наличие обозначенных модификаций датчиков температуры позволяет применять термостаты, как на трубах подачи теплоносителя, так и вдали от них с расстоянием от 2-х до 8-ми метров с соблюдением требования свободной циркуляции воздуха вокруг устройства для точного контроля над климатом помещения.
Сегодня имеется возможность подобрать модель для разных конструктивных схем систем отопления. Речь идет, прежде всего, о термостатах, предназначенных для двухтрубных отопительных системах новых строений и однотрубных с естественной циркуляцией теплоносителя («ленинградках») в квартирах старых многоэтажек.
Помимо особенностей систем отопления, назначения зданий, условий для его размещения первостепенное значение имеет выбор второй составляющей части терморегулятора отопления – клапана. Этот исполнительный элемент представлен моделями в таких видах: прямые, угловые (горизонтальные, вертикальные) и трехосевые (лево- и правосторонние), что позволяет применять их при разных пространственных возможностях мест установки.Современные регулирующие клапаны располагают встроенным устройством монтажной предварительной настройки на заданное гидравлическое сопротивление (пропускную способность), обеспечивающую необходимый температурный режим функционирования.
Основной принцип действия термостатов состоит в том, что при повышении/понижении температуры окружающего его воздуха происходит перемещение штока клапана, соответственно, в направлении увеличения или уменьшения объемов теплоносителя, проходящего через прибор отопления.
Каждая модификация имеет свои конструктивные особенности и наличие запасных частей (дополнительных принадлежностей). Его типы выбираются исходя из вида отопительной системы, а размеры – по диаметру отверстия пробки радиатора, труб на подаче теплоносителя.
Совместимость технических характеристик термоголовок и клапанов терморегулторов Danfoss обеспечивается их соответствием международным (ISO), европейским (CEN) стандартам, отечественным ГОСТам. А это создает предпосылки для удобства их установки, настройки и долговечной эксплуатации даже при максимально высоких параметрах теплоносителя. Кстати терморегуляторы можно смонтировать самостоятельно, делая отопление своими руками пошаговую инструкцию по установке Вы можете найти в статье Как установить терморегулятор Danfoss самому (пошаговая инструкция).
Постоянный процесс конструктивного усовершенствования современных термостатов напрямую влияет также на повышение уровня экономической эффективности. Ведь они способны сокращать подачу избыточного тепла от радиаторов с учетом также его поступления от работающих бытовых приборов, проникающих солнечных лучей, присутствующих в помещении людей, не допуская, таким образом, перегрева воздуха.
- С помощью радиаторных терморегуляторов отопления Danfoss в городских квартирах, а так же в загородных домах можно регулировать температуру в помещениях.
- Использование термостатов в коттеджах, загородных домах с автономным отоплением от котлов позволяет снижать расходы на сжигаемое топливо, достигая экономии тепловой энергии до 20%. Поэтому финансовые затраты на приобретение терморегуляторов, их монтаж, настройку окупаются в течение очень короткого времени. Следовательно в частных загородных домах используя терморегуляторы отопления можно не только создать комфортные условия, но и довольно эффективно экономить на отоплении. Рассчитать ориентировочную окупаемость терморегуляторов можно используя калькулятор Расчет окупаемости терморегуляторов отопления онлайн.
Всю самую интересную и полезную информацию о термостатах и клапанах терморегуляторов Вы найдете на нашем интернет ресурсе терморегуляторы для радиаторов отопления.
termo-danfoss.blogspot.com
| Danfoss EKC 101
Регулятор ЕКС 101 специально разработан для регулирования температуры в холодильных установках и системах обогрева, причем его работа, настройка и программирование осуществляются оптимальным способом (один датчик, одно реле). | Скачать |
| EKC 414A1
Данный контроллер применяется для управления холодильной установкой с одним испарителем оснащенной импульсным расширительным клапаном типа AKV. Контроллер имеет релейные выходы для управления: компрессором, вентилятором, оттайкой, функцией аварийной сигнализации, освещением. Контроллер поставляется без кнопок управления на лицевой панели. | Скачать |
| EKC 368
Контроллер ЕКС 368 с вентилем KVS используется в системах, где требования к охлаждению неупакованных пищевых продуктов особенно велики. Модулированное регулирование температуры. Оттаивание: с помощью электричества, горячего газа или естественным путем. Выдача аварийного сигнала при превышении допустимых пределов. Использование релейныхвыходовдля проведения оттаивания, работы соленоидного вентиля, венти лятора и устройства выдачи аварийного сигнала. Использование входного сигнала для смещения заданной температуры. | Скачать |
| EKC 367
Контроллер ЕКС 367 с вентилем KVS используется в системах, где требования к охлаждению неупакованных пищевых продуктов особенно велики. Модулированное регулирование температуры. Оттаивание: с помощью электричества, горячего газа или естественным путем. Выдача аварийного сигнала при превышении допустимых пределов. Использование релейныхвыходовдля проведения оттаивания, работы соленоидного вентиля, венти лятора и устройства выдачи аварийного сигнала. Использование входного сигнала для смещения заданной температуры). | Скачать |
| EKC 361
Данный контроллер и вентиль CVQ могут быть используются там, где есть необходимость в точном регулировании температуры. Например: в холодильных камерах, в холодильных системах, в рабочих помещениях пищевой промышленности, в чиллерах. | Скачать |
| EKC 347
Контроллер уровня жидкости ЕКС 347 применяется в сепараторах, насосных резервуарах, промежуточных охладителях, экономайзерах, конденсаторах и ресиверах. Датчик сигнала постоянно регистрирует уровень хладагента в резервуаре. Контроллер получает этот сигнал и затем открывает и закрывает вентиль, так что уровень хладагента всегда поддерживается в заданных границах. | Скачать |
| EKC 204A
Контроллер для холодильных систем. Управление охлаждением (компрессор или соленоид). Управление вентилятором. Управление оттайкой. Управление кантовым подогревом. Управление аварийной сигнализацией. Управление освещением. Управление вентилями для оттайки газом. Управление охлаждением (2-й компрессор или 2-й соленоид) три датчика + два цифровых входа. | Скачать |
| EKC 102
Контроллер EKC 102 используется для регулирования температуры холодильного оборудования, управления оттайкой, установки на панели. Принцип работы довольно прост: контроллер управляет температурой в охлажденном объеме получая сигнал от одного температурного датчика. Датчик помещается в поток воздуха после испарителя или непосредственно перед ним. Контроллер может управлять системой с естественной и электрической оттайкой. | Скачать |
| EKC 101-201-301
ЕКС 101 используется для: регулирования температуры в режимах нагрева или охлаждения. ЕКС 201 и 301 применяются для: управления температурой, управления компрессором, управления вентилятором, управления режимом оттаивания, аварийной сигнализации. | Скачать |
| AKCC 550
Контроллер применяется для управления торговым холодильным оборудованием и холодильными камерами всех типов. | Скачать |
| AK-CC 750
Контроллер AKCC 550 применяется для управления торговым холодильным оборудованием и холодильными камерами всех типов. Среди основных преимуществ можно выделить оптимизацию энергопотребления всей холодильной установки, возможность управления разными типами холодильными установок с помощью одного контроллера, встроенную плату передачи данных и дисплей на лицевой части контроллера. | Скачать |
| АКС 25h2, АКС 25H5
Контроллер производительности АКС 25h2, АКС 25H5. Холодильная установка, снабжённая средствами управления ADAP-KOOL*, в основном состоит из нескольких контроллеров, каждый из которых регулирует своё собственное холодильное оборудование/холодильную камеру.Эта система спроектирована таким образом, что доступ к любому и каждому контроллеру может осуществляться посредством системы передачи данных. Выбран один конкретный контроллер, и теперь можно делать настройки и считывать данные этого устройства. | Скачать |
| АКС 114А, 115А, 116А
Контроллеры для управления испарителями АКС 114А, 115А и 116А. Холодильная установка, снабжённая средствами управления ADAP-KOOL*, в основном состоит из нескольких контроллеров, каждый из которых регулирует своё собственное холодильное оборудование/холодильную камеру. Эта система спроектирована таким образом, что доступ к любому и каждому контроллеру может осуществляться посредством системы передачи данных. Выбран один конкретный контроллер, и теперь можно делать настройки и считывать данные этого устройства. Отдельные контроллеры могут управляться двумя способами: • При помощи панели управления АКА 21. Используйте данный документ, если управление осуществляется этим способом. • При помощи ПК и ПО типа АКМ. Используйте другой документ под номером RC.1M.C | Скачать |
| На основе контроллера LCX
Комплект предназначен для управления небольшой централью. Комплект может: 1. Отображение температуры кипения и конденсации. 2. Управление давлением кипения до 3 компрессоров. 3. Управление давлением конденсации до 3 вентиляторов. 4. Управление вентиляторами конденсатора при помощи регулятора скорости вращения через аналоговый выход. В комплект входит: • Контроллер MCX06C • Набор клемм MCX06C ACCCNX • Датчик давления нагнетания NSK-BE030I-U009 • Датчик давления кипения NSK-BE010I-U009 • Разъемы с проводом для датчика давления NSK-PP13 | Скачать |
| На основе контроллера MCX
Комплект предназначен для управления небольшой централью. Комплект может: 1. Отображение температуры кипения и конденсации. 2. Управление давлением кипения до 4 компрессоров. 3. Управление компрессором при помощи частотного преобразователя через аналоговый выход. 4. Управление давлением конденсации до 4 вентиляторов конденсатора (для управления более двумя вентиляторами конденсатора необходимо изменить функцию цифровых выходов). 5. Управление вентиляторами конденсатора при помощи регулятора скорости вращения через аналоговый выход. В комплект входит: • Контроллер MCX06C • Набор клемм MCX06C ACCCNX • Датчик давления нагнетания NSK-BE030I-U009 • Датчик давления кипения NSK-BE010I-U009 • Разъемы с проводом для датчика давления NSK-PP13 | Скачать |
| AK-PC 530
Контроллер используется для регулирования производительности компрессоров и конденсаторов в небольших холодильных системах. К контроллеру может быть подключено необходимое число компрессоров и вентиляторов конденсатора. В контроллере восемь управляющих выходов и существует возможность подключения дополнительных выходов через внешний релейный модуль. | Скачать |
| EKC 102D
Блок разработан для управления температурой в холодильных камерах открытием/закрытием соленоидного клапана или остановом/пуском компрессора. Применяются для: управления температурой, управления компрессором, управления вентилятором, управления режимом оттаивания, аварийной сигнализации. | Скачать |
| EKC 202
Контроллер управляет температурой в охлаждаемом объеме, получая сигнал от одного температурного датчика. Датчик помещается в поток воздуха после испарителя или непосредственно перед испарителем. Новое включение после оттайки может быть выполнено по времени или температуре. Температура испарителя может быть измерена напрямую датчиком оттайки. | Скачать |
| EKC 102B1 (зима-лето)
Danfoss EKC102B1 для “INTER-1200” исполнения зима-лето. Холодильный шкаф с данным контроллером будет адаптироваться к температуре окружающей среды. Если температура окружающей среды теплее, чем cut-in, будет включен компрессор, для того, чтобы поддерживать установленную температуру. Когда окружающая температура падает ниже cut-out, будет включен ТЭН для нагрева. Во время работы ТЭНа на дисплее будет отображаться сигнал оттайки (этот сигнал также отображается во время самой оттайки). Во время охлаждения на дисплее будет отображаться соответствующий сигнал. | Скачать |
| ERC 10х
Холодильный контроллеры ERC 10A, ERC 10C, ERC 10D используются на морозильных Ларь-бонетах Eagle, производства ИТОН г.Орел. Имеют 4 конфигурируемых выхода (реле), три датчика, счетчик срабатываний реле начиная с момента изготовления и т.д. | Скачать |
| AK-PC 551
Контроллер AK-PC 551 используется для регулирования холодопроизводительности компрессоров и конденсаторов в холодильных системах. Может регулироваться работа максимум 8 компрессоров и одного конденсатора. Например: • Одна группа всасывания + одна группа конденсатора • Две группы всасывания + один совместно используемый конденсатор (макс. 4 + 4 ступеней) • Одна группа компрессоров, макс. 8 ступеней • Одна группа конденсатора, макс. 8 ступеней | Скачать |
| AK-PC 351
Контроллер AK-PC 351 используется для регулирования холодопроизводительности компрессоров и конденсаторов в небольших холодильных системах. Может регулироваться работа максимум 4 компрессоров и одного конденсатора. Например: • Одна группа всасывания + одна группа конденсатора, макс. 6 ступеней (6 реле) • Одна группа компрессоров, макс. 4 ступени (тогда на конденсатор остаётся 2 реле) • Одна группа конденсатора, макс. 4 ступеней (тогда на компрессора остаётся 2 реле) | Скачать |
domxoloda.ru
| Название | Инструкция | Комментарий | |
|---|---|---|---|
| Danfoss AK-RC 101 | Danfoss_AK-RC_101 | AK-RC 101 OPTYMA TM Control Single-phase | |
| Danfoss EKC 101 | Danfoss EKC 101 | ЕКС 101 – для контроля температуры и операций размораживания в помещении путем управления подачей хладагента или включения/выключения компрессора в холодильной установке | |
| Danfoss EKC 102 | Danfoss EKC 102 | EKC 102A с одним релейным выходом и одним температурным датчиком EKC 102B с двумя релейными выходами, дополнительным температурным датчиком и цифровым входом EKC 102C с двумя релейными выходами, дополнительным температурным датчиком и цифровым входом EKC 102D с тремя релейными выходами, двумя датчиками температуры и цифровым входом | |
| Danfoss EKC 101 201 301 | Danfoss EKC 101 201 301 | ЕКС 101 – регулирование температуры в режимах нагрева или охлаждения ЕКС 201 и 301 – управление температурой, управления компрессором, управления вентилятором, управления режимом оттаивания, аварийной сигнализации | |
| Danfoss EKC 201 dt | Danfoss EKC 201 dt | EKC 201 dt контроллер содержит регулятор температуры с двойной функцией термостата, реле не будет работать, пока оба термостата не дадут сигнал на охлаждение | |
| Danfoss EKC 202C-MS | Danfoss EKC 202C-MS | EKC 202C-MS – контроллер с четырьмя релейными выходами, двумя температурными датчиками и цифровым входом. Регулирование температуры осуществляется посредством включения/отключения компрессора или соленоидного вентиля. Датчик оттайки. Электрическая оттайка. Управление вентилятором. Реле 4 может использоваться как аварийное или для управления светом. | |
| Danfoss EKC 202 D | Danfoss EKC 202 D | EKC 202 D – управляет температурой в охлаждаемом объеме, получая сигнал от одного температурного датчика. Датчик помещается в поток воздуха после испарителя или непосредственно перед испарителем. Новое включение после оттайки может быть выполнено по времени или температуре. Температура испарителя может быть измерена напрямую датчиком оттайки. Выходные реле включают и выключают требуемые функции: охлаждение (компрессор или соленоидный вентиль), оттайка, вентилятор, аварийная сигнализация, освещение. Контроллер, при необходимости, может быть снабжён съемным модулем | |
| Danfoss EKC 204A | Danfoss EKC 204A | EKC 204A – регулирует температуру, руководствуясь сигналом от одного или двух температурных датчиков. Четыре реле: управляют охлаждением (компрессор или соленоид), управляют вентилятором, управляют оттайкой, управляют аварийной сигнализацией, управляют освещением, управляют вентилями для оттайки газом, управляют охлаждением (2-й компрессор или 2-й соленоид) | |
| Danfoss ERC 211, 213, 214 | Danfoss ERC 211, 213, 214 | ERC 211 имеет один релейный выход и два входа (1 аналоговый, 1 аналоговый/цифровой). Этот контроллер может быть использован в системах охлаждения или нагрева. ERC 213 имеет три релейных выхода и четыре входа (2 аналоговых, 1 аналоговый/цифровой, 1 цифровой). ERC 214 имеет четыре релейных выхода и четыре входа (2 аналоговых, 1 аналоговый/цифровой, 1 цифровой). | |
| Danfoss AK-CC 210 | Danfoss AK-CC 210 | AK CC 201 – для регулирования температуры в охлаждаемом объеме и управления режимом оттайки | |
| Danfoss AK-PC 351 | Danfoss AK-PC 351 | AK-PC 351 – для регулирования холодопроизводительности компрессоров и конденсаторов в небольших холодильных системах (max: 4 компрессора и одного конденсатора), предусмотрена передача данных с использованием сети Modbus (сетевая карта встроена в контроллер), а так же подключен к блокам мониторинга типа AK-SM 800 и AK-SC 355 | |
| Danfoss AK-CC 525A | Danfoss AK-CC 525A | AK-CC 525A – комплексное управление холодильным оборудованием. Дневной/ночной термостат с двухпозиционным (Вкл/Выкл) или модуляционным регулированием. Переключение между настройками термостата посредством цифрового входа. Адаптивный контроль перегрева. Начало оттаивания по графику, цифровому входу или сети передачи данных. Естественное или электрическое оттаивание. Конец оттаивания по времени или температуре. Координированное оттаивание на нескольких контроллерах. Пульсирующая работа вентиляторов при остановке охлаждения. Функции двери. Управление освещением. Заводская настройка, обеспечивающая повышенную точность измерения температуры по сравнению требованиями, приведенными в стандарте EN 13485 (с датчиком Pt 1000 Ом). Встроенная плата передачи данных MODBUS с возможностью подключения сетевой карты LonWorks | |
| Danfoss AK-CC 550 | Danfoss AK-CC 550 | AK-CC 550 – управление торговым холодильным оборудованием и холодильными камерами всех типов. Преимущество данного контроллера: быстрая настройка с использованием предварительно заданных параметров, встроенная плата передачи данных, встроенные часы с автономным питанием. | |
| Danfoss AK-PC 551 | Danfoss AK-PC 551 | Контроллер AK-PC 551 используется для регулирования холодопроизводительности компрессоров и конденсаторов в холодильных системах. Может регулироваться работа максимум 8 компрессоров и одного конденсатора. В контроллере предусмотрена передача данных с помощью сети Modbus. Контроллер может быть подключен к блоку управления системой управления процессом охлаждения ADAP-KOOL® AK-SС 355, АК-SM 800 | |
| Danfoss AK-CC 750 | Danfoss AK-CC 750 | AK-CC 750 является комплексным управляющим устройствам, который вместе с вентилями и датчиками составляет систему управления испарителями холодильного оборудования и камер коммерческих холодильных установок. AK-CC 750 – заменяет традиционную механическую автоматику и содержат термостаты дневного и ночного режимов работы, функцию оттаивания, управления вентилятором, кантовым подогревом, аварийной сигнализацией, управления освещением. Контроллер снабжен системой передачи данных и управляется посредством ПК. | |
| Danfoss EKC 315A | Danfoss EKC 315A | EKC 315A – точное регулирование перегрева и температуры охлаждения | |
| Danfoss EKC 331T | Danfoss EKC 331T | ЕКС 331Т – для регулирования производительности компрессоров и конденсаторов в небольших системах охлаждения, сигнал с датчика давления преобразуется контроллером в температурное значение | |
| Danfoss EKC 347 | Danfoss EKC 347 | EKC 347 – используется для регулирования уровня хладагента в циркуляционных ресиверах, отделителях жидкости, промежуточных охладителях, экономайзерах, конденсаторах и ресиверах. Датчик, (AKS 4100/4100U), непрерывно измеряет уровень жидкого хладагента в баке. Контроллер получает сигнал и соответствующим образом управляет клапаном для поддержания заданного уровня жидкого хладагента | |
| Danfoss EKC 361 | Danfoss EKC 361 | EKC 361 – точное регулирование температуры (в холодильной камере, в холодильной системе, в чиллере). Точностью поддержания температуры ± 0.5 °С. Температура испарителя поддерживается на максимально возможном высоком уровне, так что влажность воздуха остаётся высокой и снижаются потери продуктов | |
| Danfoss EKC 367 | Danfoss EKC 367 | ЕКС 367 – для высокого требования к охлаждению неупакованных пищевых продуктов (витринах, мясных холодильных камерах, овощных холодильных камерах, холодильных камерах для цветов, установках кондиционирования воздуха), используется с вентилем KVQ | |
| Danfoss EKC 368 | Danfoss EKC 368 | ЕКС 368 – в системе регулирования используется вентиль KVS, производительность которого определяется производительностью установки | |
| Danfoss EKC 414A | Danfoss EKC 414A | EKC 414 A – контроллер для витрин/холодильных камер простой, но эффективный контроллер, предназначенный главным образом для торгового холодильного оборудования. Лёгок в управлении. Обеспечивает сохранность продукта в оптимальных условиях. Контроллер уменьшает усушку и обеспечивает сохранность товара | |
| Danfoss EKC 414A1 | Danfoss EKC 414A1 | EKC 414A1 – для управления холодильной установкой с одним испарителем оснащенной импульсным расширительным клапаном типа AKV. Релейные выходы для управления: компрессором, вентилятором, оттайкой, функцией аварийной сигнализации, освещением | |
| Danfoss AKC 25H | Danfoss AKC 25H | АКС 25H – регулирование производительности компрессоров и конденсаторов в холодильных системах различного типа, может быть использован в сочетании с другими контроллерами системы Danfoss ADAP-KOOL* | |
| Danfoss m2 | Danfoss m2 | Система мониторинга m2 разработана с целью создания комплексного и простого в обращении средства контроля и регистрации температур и других параметров системы охлаждения | |
| Контроллер Danfoss ERC101 | Контроллер Danfoss ERC101 | Контроллер ERC111 со светодиодным дисплеем, специально разработанный для охладителей бутылок, коммерческих холодильников и морозильников. Дисплей может быть красным или синим. Контроллер доступен с верхней левой кнопкой “Оттайка”. Нижняя левая кнопка “Отключение”. |
www.becold.ru
