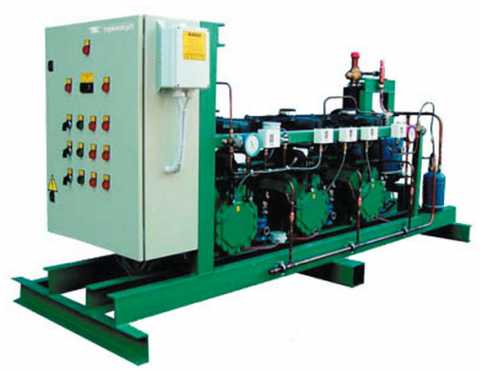

Разработка и производство холодильных агрегатов и централей в г. Новосибирск. Скидки! Гарантия! Холодильные комплектующие, холодильные камеры. Монтаж. Торгово-холодильное оборудование Brandford
ПРОЕКТИРОВАНИЕ, ПРОДАЖА, МОНТАЖ
ХОЛОДИЛЬНЫХ УСТАНОВОК СОБСТВЕННОГО ПРОИЗВОДСТВА, ХОЛОДИЛЬНЫХ КАМЕР, ТЕПЛООБМЕННОГО ОБОРУДОВАНИЯ, КОМПЛЕКТУЮЩИХ И ТОРГОВОГО ХОЛОДИЛЬНОГО ОБОРУДОВАНИЯ
ДЛЯ СУПЕРМАРКЕТОВ, ПРОИЗВОДСТВ И ПРЕДПРИЯТИЙ ОБЩЕСТВЕННОГО ПИТАНИЯ
а также:
КОМПЛЕКСНЫЙ ПОДХОД К ПОСТАВКЕ ХОЛОДИЛЬНОГО ОБОРУДОВАНИЯ
- Проектирование и реализацию крупных объектов торговых предприятий “под ключ”
- Переформатирование существующих традиционных магазинов
- Обучение персонала на всех видах оборудования, поставляемого нашей компанией
- Гарантийное и постгарантийное техническое обслуживание холодильного оборудования нашим сервисным центром.
Получив техническое задание, мы производим расчет требуемой холодопроизводительности для правильной и безаварийной работы холодильной системы. Изготавливим холодильную уставноку, подбирем теплообменное оборудование, скомплектуем монтажные материалы, произведем монтаж и гарантийное сервисное обслуживание.

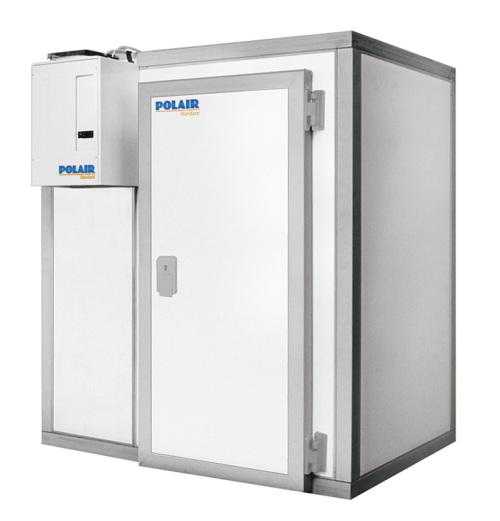

Помимо холодильных установок мы производим также монтаж холодильных камер из сэндвич-панелей, устанавливаем двери, завесы различного назначения

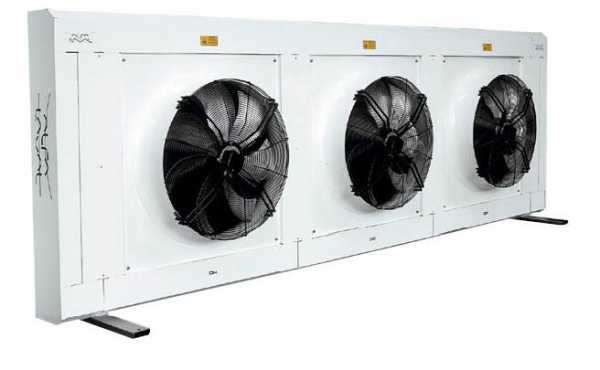

В нашем каталоге холодильного оборудования представлены комплектующие, которые мы используем для реализации комплекса по холодообеспечению. У нас вы можете купить компрессоры Danfoss, Bitzer, Copeland, Embraco Aspera. Воздухоохладители представлены известными брендами Lu-Ve, Alfa Laval, GÜNTNER, ECO, Garcia Camara.

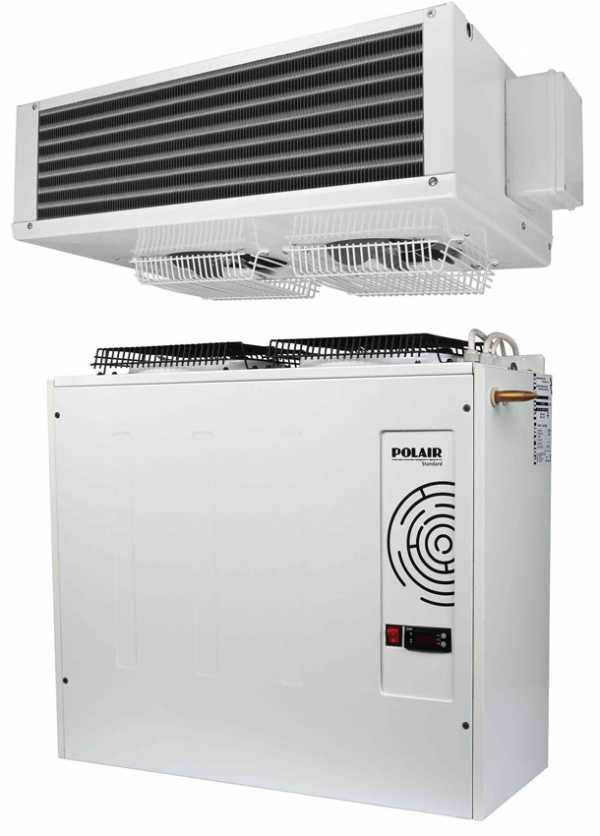

Уже много лет мы отдаём предпочтение холодильным машинам Polair, они производятся в виде моноблоков и сплит-систем. Их преимущество заключается в низких затратах на оборудование и простоту управления для Вашего персонала. Также мы рекомендуем использовать холодильные камеры POLAIR, они производятся в двух модификациях POLAIR Standard и POLAIR Professionale.
www.tk-sibirholod.ru
Терморегулирующие вентили Danfoss
- Подробности
- Создано 20.05.2013 12:43

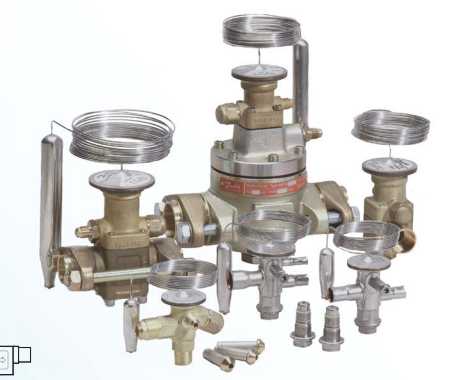

Терморегулирующие вентили (ТРВ) для холодильных установок стали первой продукцией датской компании Danfoss, которая, в настоящее время, производит широчайший спектр холодильной автоматики, электроники и других компонентов, способных удовлетворить любые потребности. Современные ТРВ Danfoss имеют продуманную конструкцию, силовой термочувствительный элемент, капиллярная трубка и термобаллон изготовлены из нержавеющей стали методом лазерной сварки и отличаются высокой коррозионной стойкостью и имеют продолжительный срок службы. Регулировочный винт позволяет легко настраивать требуемый перегрев. Сменный клапанный узел (дюза) позволяет оптимизировать складские запасы и легко подобрать нужную производительность. Возможна поставка ТРВ с Максимальным Давлением Регулирования (МДР), что позволяет защитить электродвигатель компрессора от повышенного давления кипения при нормальной эксплуатации холодильной установки.
Danfoss – Быстрый выбор 2013 устройств автоматики и линейной арматуры, электронных контроллеров, компрессоров, конденсаторных агрегатов для всех хладагентов.
Термостатический элемент TE2 без клапанного узла и гаек
|
№ |
Тип |
Хладагент |
Код |
Длина |
Диапазон температур испарения |
Уравн. |
|
1 |
TX2 |
R22 |
068Z3206 |
1.5 м |
N : от -40 до +10°C |
Внутр. |
|
2 |
TEX 2 |
R22 |
068Z3209 |
1.5 м |
N : от -40 до +10°C |
Внешн. |
|
3 |
TX2 |
R22 |
068Z3208 |
1.5 м |
N : от -40 до +10°C (MOP = +15°С ) |
Внутр. |
|
4 |
TEX 2 |
R22 |
068Z3211 |
1.5 м |
N : от -40 до +10°C (MOP = +15°С ) |
|
|
5 |
TX2 |
R22 |
068Z3226 |
1.5 м |
NL : от -40 до -15°C (MOP= -10°С ) |
Внутр. |
|
6 |
TEX 2 |
R22 |
068Z3227 |
1.5 м |
NL : от -40 до -15°C (MOP= -10°С ) |
Внешн. |
|
7 |
TX2 |
R22 |
068Z3228 |
1.5 м |
B: от -60 до -25°C (MOP -20°С ) |
Внутр. |
|
8 |
TEX 2 |
R22 |
068Z3229 |
1.5 м |
B: от -60 до -25°C (MOP -20°С ) |
Внешн. |
|
9 |
TN 2 |
R134A |
068Z3346 |
1.5 м |
N : от -40 до +10°C |
Внутр. |
|
10 |
TEN 2 |
R134A |
068Z3348 |
1.5 м |
N : от -40 до +10°C |
Внешн. |
|
11 |
TN 2 |
R134A |
068Z3347 |
1.5 м |
N : от -40 до +10°C (MOP = +15°C) |
Внутр. |
|
12 |
TEN 2 |
R134A |
068Z3349 |
1.5 м |
N : от -40 до +10°C (MOP = +15°C) |
Внешн. |
|
13 |
TS 2 |
R404A |
068Z3400 |
1.5 м |
N : от -40 до +10°C |
Внутр. |
|
14 |
TES 2 |
R404A |
068Z3403 |
1.5 м |
|
Внешн. |
|
15 |
TS 2 |
R404A |
068Z3401 |
1.5 м |
B : от -60 до -25°C |
Внутр. |
|
16 |
TES 2 |
R404A |
068Z3404 |
1.5 м |
B : от -60 до -25°C |
Внешн. |
|
17 |
TS 2 |
R404A |
068Z3402 |
1.5 м |
N : от -40 до +10°C (MOP = +15°C) |
Внутр. |
|
18 |
TES 2 |
R404A |
068Z3405 |
1.5 м |
N : от -40 до +10°C (MOP = +15°C) |
Внешн. |
|
19 |
TS 2 |
R404A |
068Z3406 |
1.5 м |
NM : от -40 до -5°C (MOP = 0°C) |
Внутр. |
|
20 |
TES 2 |
R404A |
068Z3407 |
1.5 м |
NM : от -40 до – 5°C (MOP = 0°C) |
Внешн. |
|
21 |
TS 2 |
R404A |
068Z3408 |
1.5 м |
NL : от -40 до -15°C (MOP = -10°C) |
Внутр. |
|
22 |
TES 2 |
R404A |
068Z3409 |
1.5 м |
NL : от -40 до -15°C (MOP = -10°C) |
Внешн. |
|
23 |
TS 2 |
R404A |
068Z3410 |
1.5 м |
B: от -60 до -25°C (MOP = -20°C) |
Внутр. |
|
24 |
TES 2 |
R404A |
068Z3411 |
1.5 м |
B: от -60 до -25°C (MOP = -20°C) |
Внешн. |
Терморегулирующие расширительные вентили предназначены для автоматического регулирования расхода холодильного агента, поступающего в испаритель холодильной установки, в зависимости от перегрева паров, выходящих из испарителя. Эти вентили особенно подходят для подачи жидкости в «сухие» испарители, где перегрев пара на выходе из испарителя пропорционален тепловой нагрузке на испаритель.
- Большой температурный диапазон – вентиль может использоваться в морозильных, холодильных и установках кондиционирования воздуха.
- Сменный клапанный узел легко заменяется, легко подбирается по размеру, проще обслуживается.
- Диапазон номинальной производительности от 0,5 до 1890 кВт для R22.
- Могут поставляться вентили с максимальным давлением регулирования (МOР*). Защищают электродвигатель компрессора от чрезмерно высокого давления кипения.
- Патентованный термобаллон с двойным контактом – быстро и легко устанавливается, хорошо передает тепло от трубопровода к термобаллону.
*MOP – это давление испарения, при котором расширительный клапан перекрывает инжекцию жидкости в испаритель и таким образом предотвращает увеличение давления в испарителе. Увеличение температуры кипения не приводит к открыванию расширительного клапана, когда достигнуто значение МОР. Если изменяется заводская установка значения перегрева, то меняется значение точки МОР. При увеличении перегрева значение точки МОР уменьшается, и наоборот, если значение точки МОР увеличивается, величина перегрева уменьшается.
Выбор терморегулирующего вентиля
Выбор размера вентиля зависит от: максимальной нагрузки на испаритель, температуры кипения, температуры конденсации, переохлаждения жидкости. Важной характеристикой для выбора размера вентиля является перепад давления на вентиле. Перепад давления на вентиле представляет собой разность давлений на выходе и входе компрессора минус падение давления в трубопроводах и распределителе.
uash.com.ua
| Модель | Диапазон (исполнение) | Уравнивание | Хладон | Соединение | Длина капилляра, м |
| TEX 5 | -40…+10 ºC, без МОР | внешнее | R22 | отбортовка | 3 |
| TEX 5 | -40…+10 ºC, МОР100 (8 бар) | внешнее | R22 | отбортовка | 3 |
| TEX 5 | -40…-5 ºC, МОР60 (5,2 бар) | внешнее | R22 | отбортовка | 3 |
| TEX 5 | -40…-15 ºC, МОР35 (3,5 бар) | внешнее | R22 | отбортовка | 3 |
| TEX 5 | -60…-25 ºC, без МОР | внешнее | R22 | отбортовка | 3 |
| TEX 5 | -60…-25 ºC, МОР20 (2,4 бар) | внешнее | R22 | отбортовка | 3 |
| TEN 5 | -40…+10 ºC, без МОР | внешнее | R134a | отбортовка | 3 |
| TEN 5 | -40…-5 ºC, МОР30 (3,1 бар) | внешнее | R134a | отбортовка | 3 |
| TEN 5 | -40…+10 ºC, МОР55 (5 бар) | внешнее | R134a | отбортовка | 3 |
| TES 5 | -40…+10 ºC, без МОР | внешнее | R404A/R507 | отбортовка | 3 |
| TES 5 | -40…-5 ºC, МОР75 (6,2 бар) | внешнее | R404A/R507 | отбортовка | 3 |
| TES 5 | -40…-15 ºC, МОР50 (4,4 бар) | внешнее | R404A/R507 | отбортовка | 3 |
| TES 5 | -60…-25 ºC, без МОР | внешнее | R404A/R507 | отбортовка | 3 |
| TES 5 | -60…-25 ºC, МОР30 (3,1 бар) | внешнее | R404A/R507 | отбортовка | 3 |
| TEX 12 | -40…+10 ºC, без МОР | внешнее | R22 | отбортовка | 3 |
| TEX 12 | -40…+10 ºC, без МОР | внешнее | R22 | отбортовка | 5 |
| TEX 12 | -40…+10 ºC, МОР100 (8 бар) | внешнее | R22 | отбортовка | 3 |
| TEX 12 | -40…-5 ºC, МОР60 (5,2 бар) | внешнее | R22 | отбортовка | 3 |
| TEX 12 | -40…-15 ºC, МОР35 (3,5 бар) | внешнее | R22 | отбортовка | 3 |
| TEX 12 | -60…-25 ºC, МОР20 (2,4 бар) | внешнее | R22 | отбортовка | 3 |
| TEX 12 | -60…-25 ºC, МОР20 (2,4 бар) | внешнее | R22 | отбортовка | 5 |
| TEN 12 | -40…+10 ºC, без МОР | внешнее | R134a | отбортовка | 3 |
| TEN 12 | -40…+10 ºC, МОР55 (5 бар) | внешнее | R134a | отбортовка | 3 |
| TES 12 | -40…-5 ºC, МОР30 (3,1 бар) | внешнее | R404A/R507 | отбортовка | 3 |
| TES 12 | -40…+10 ºC, без МОР | внешнее | R404A/R507 | отбортовка | 3 |
| TES 12 | -40…+10 ºC, без МОР | внешнее | R404A/R507 | отбортовка | 5 |
| TES 12 | -40…-5 ºC, МОР75 (6,2 бар) | внешнее | R404A/R507 | отбортовка | 3 |
| TES 12 | -40…-15 ºC, МОР50 (4,4 бар) | внешнее | R404A/R507 | отбортовка | 3 |
| TES 12 | -60…-25 ºC, МОР30 (3,1 бар) | внешнее | R404A/R507 | отбортовка | 3 |
| TES 12 | -60…-25 ºC, МОР30 (3,1 бар) | внешнее | R404A/R507 | отбортовка | 5 |
| TEX 20 | -40…+10 ºC, без МОР | внешнее | R22 | отбортовка | 3 |
| TEX 20 | -40…+10 ºC, без МОР | внешнее | R22 | отбортовка | 5 |
| TEX 20 | -40…+10 ºC, МОР100 (8 бар) | внешнее | R22 | отбортовка | 3 |
| TEX 20 | -40…-5 ºC, МОР60 (5,2 бар) | внешнее | R22 | отбортовка | 3 |
| TEX 20 | -40…-15 ºC, МОР35 (3,5 бар) | внешнее | R22 | отбортовка | 3 |
| TEX 20 | -60…-25 ºC, МОР20 (2,4 бар) | внешнее | R22 | отбортовка | 3 |
| TEX 20 | -60…-25 ºC, МОР20 (2,4 бар) | внешнее | R22 | отбортовка | 3 |
| TEX 55 | -40…+10 ºC, без МОР | внешнее | R22 | отбортовка | 3 |
| TEX 55 | -40…+10 ºC, без МОР | внешнее | R22 | отбортовка | 5 |
| TEX 55 | -40…+10 ºC, МОР100 (8 бар) | внешнее | R22 | отбортовка | 3 |
| TEX 55 | -40…-5 ºC, МОР60 (5,2 бар) | внешнее | R22 | отбортовка | 3 |
| TEX 55 | -60…-25 ºC, МОР20 (2,4 бар) | внешнее | R22 | отбортовка | 3 |
| TEX 55 | -60…-25 ºC, МОР20 (2,4 бар) | внешнее | R22 | отбортовка | 5 |
novokom.net
принцип работы, изделия far, danfoss
Терморегулирующий вентиль применяется в системах горячего водоснабжения для регулирования теплоотдачи приборов отопления и поддержания оптимального температурного режима в помещении.
В холодильных установках ТРВ регулирует поток поступающего в испаритель жидкого холодильного агента. При этом осуществляется постоянный контроль над перегревом, а также попаданием жидкости в компрессор.
↑Терморегулирующий вентиль для отопления
Установив ТРВ для отопления, появляется возможность регулировать и автоматически поддерживать необходимый температурный режим в помещении. Дело в том, что в квартире, кроме системы отопления, есть и неучтенные источники тепла, которые повышают температуру в данном помещении. Прибор поможет создать комфорт и поддержать оптимальную температуру воздуха в комнате. С его помощью можно отключить отопительный радиатор от стояка.
Сокращая поток тепла от каждого радиатора, используя терморегулятор, можно сэкономить денежных средств на оплате отопления до 25%.
Прямой терморегулирующий вентиль ТРВ состоит из корпуса и штока с золотником, который воздействует на проходное сечение седла, перекрывая его. Регулировать температурный режим можно двумя способами: механическим и автоматическим. Механический терморегулятор, предназначенный для отопления, имеет корпус из латуни, а внутри его вмонтирован шток. Если повернуть этот шток, проходное сечение, в зависимости от прямого воздействия на него, увеличивается или уменьшается, регулируя основной поток теплоносителя.
Принцип работы терморегулирующего вентиля в автоматическом режиме иной. В корпусе вентиля находится термоголовка, в которой установлен термобаллон (сильфон). Последний заполнен одним из веществ: газом, специальной жидкостью или керосином. При нагревании компоненты расширяются или, в зависимости от своих свойств, меняют физическое состояние. В результате термобаллон растягивается и давит на шток вентиля, который приходит в движение и выдавливается из сильфона. Проходное сечение седла перекрывается, сокращая поступление теплоносителя. При остывании воздуха, наоборот, наполнитель сильфона сужается, шток принимает первоначальное положение, и сечение открывается.
↑Так как шток клапана терморегулирующего устройства находится в непрерывном движении, то при установке ТРВ необходимо обращать внимание на качество прибора.
Установка вентиля
Термоголовку, как правило, помещают в самом терморегулирующем вентиле. Для правильного улавливания температуры, ось сильфона нужно располагать горизонтально. Если встроенный датчик находится в вертикальном положении, то на него, в основном, будут действовать восходящие тепловые и пристенные потоки, которые отличаются своей температурой от температуры воздуха в комнате. Работа терморегулирующего устройства будет искажена.
Бывают приборы, в которых ось штока смонтирована вертикально.
Тогда, чтобы отопительный прибор работал без перебоев, целесообразно:
применить управляющие устройства с выносным датчиком;- подключить электронный терморегулирующий вентиль с дистанционным управлением;
- создать электрическую систему управления с термоэлектрическими приводами, подключенными к регулирующим клапанам с радиопередачей сигнала.
применить управляющие устройства с выносным датчиком;1. Устанавливая терморегулятор с датчиком, встроенным в него, управляющий модуль закрепляют на свободном от посторонних предметов месте, и так, чтобы он не попадал под прямое воздействие нагревающих приборов. Модуль устроен из регулятора температуры и термочувствительного элемента, который соединен с клапаном радиатора посредством капиллярной трубки. Длина капиллярной трубки достигает от 2 до 8 метров. Термочувствительный элемент фиксирует температуру комнаты и вследствие изменения давления жидкости в нем, открывает или закрывает клапан, регулируя температуру, заданную пользователем.
2. ТРВ с дистанционным управлением отличается от предыдущего тем, что термоэлемент в нем может находиться на расстоянии от регулирующей ручки.
3. Для управления с помощью термоэлектрического привода применяется термостат, который устанавливается в контролируемом месте. Кроме того, к комнатным термостатам могут подключаться радиочастотные электронные радиаторные головки. Они действуют по принципу: в квартире монтируется термостат, который будет передавать по радиоканалу сигнал управления на электронные головки радиатора. Эта установка может создавать временные расписания для отдельных зон в помещении. Например: сделать прохладу в спальне днем, а в гостиной будет тепло, ночью – наоборот.
↑Терморегулирующий вентиль кондиционера
Для интенсивной и бесперебойной работы кондиционера применяется терморегулирующий вентиль. Устройство терморегулирующего вентиля в холодильных агрегатах отличается от приборов отопления по форме, но принцип работы одинаков. В холодильных установках необходимо сохранять на одном уровне давление испарения, а также перегрев в испарителе, при любых изменениях в их работе. ТРВ способен поддержать заданный режим – он регулирует транспортировку от конденсатора к испарителю хладагента.
↑ТРВ с внутренним уравниванием
На данный момент выпускается два вида терморегулирующих приборов, которые используются в бытовых кондиционерах: вентиль с внешним уравниванием и внутренним уравниванием. Количество хладагента, который протекает через ТРВ с внутренним уравниванием, обуславливается положением клапана. Оно определяется соотношением сил, которые действуют на мембрану регулятора.
Для закрытия клапана требуется давление испарения и интенсивное натяжение пружины. Чтобы клапан открылся, необходимо давление сильфона (термобаллона), которое создается перегревом в испарителе хладагента. Когда температура наружного воздуха становится ниже, ослабевает кипение хладагента, уменьшается перегрев и термобаллон охлаждается. При этом в термобаллоне понижается давление, которое притягивает мембрану регулятора, и подача хладагента в испаритель уменьшается. Равновесие восстанавливается.
Аналогично происходит действие регулятора при повышении температуры внешнего воздуха.
↑ТРВ с внешним уравниванием
Сейчас применяется наиболее усовершенствованная система регулирования: терморегулирующий вентиль с внешним уравниванием. В такой системе давление измеряется на выходе из испарителя, для чего в состав регулятора введена дополнительная трубка. С помощью этого элемента и поддерживается неизменное давление испарения и перегрев хладагента, даже если в испарителе изменяется гидравлическое давление.
Перед капиллярной трубкой или терморегулирующим вентилем устанавливается фильтр-осушитель, защищающий ТРВ от посторонней пыли и влаги, которые могут попасть в систему. Кроме этого, применяются еще и антикислотные фильтры. Кислота может образоваться при соединении влаги с хладагентом.
↑Терморегулирующие вентили FAR, Danfoss
Примером терморегулирующих вентилей для отопления послужит арматура FAR, произведенная в Италии, хорошо известная в нашей стране на протяжении 15 лет. Разнообразный ассортимент и возможность подключения к любой отопительной системе, позволяет выбрать подходящие по параметрам приборы, как для старых труб, так и при строительстве новых объектов.
Датский концерн Danfoss известен своими поставками в Россию термовинтелей как для холодильного оборудования, так и для системы отопления. Например, вентили Т2 и ТЕ2 применяются системах кондиционирующего, холодильного, морозильного назначения. Терморегулирующие вентили Danfoss ТЕ 5 и ТЕ 55 предназначены для отопления.
vsetrybu.ru

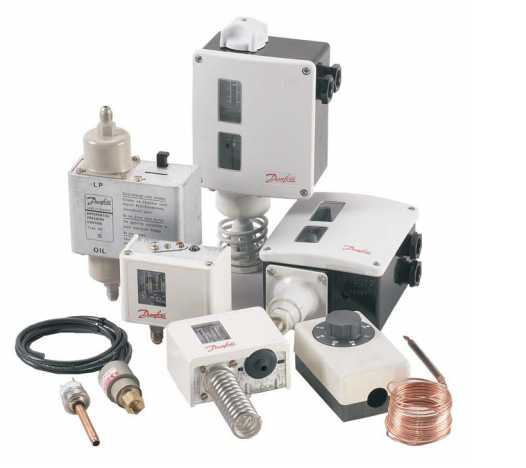

Автоматика для холодильных установок и систем Danfoss
Автоматика холодильных систем и установок для хранилищ гарантирует стабильность эксплуатации устройств, исключая возможность перегрузок. Благодаря этому увеличивается продолжительность безаварийной работы, с одновременным снижением эксплуатационных затрат.
Разновидности устройств холодильной автоматики
В номенклатуре подобных устройств можно выделить три группы:
- Регулирующую – устройства для регуляции уровня масла, производительности, температуры и давления установки.
- Защитную – клапаны (обратного типа, пилотные, а равно и предохранительные) и реле (потока, отслеживания температуры и контроля давления).

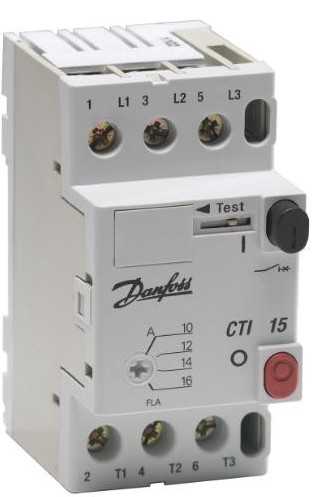

- Электрическую – контролирующие и преобразующие узлы, контактирующие с электрооборудованием (преобразователи частоты, регуляторы скорости, автоматы защиты).
От принадлежности к конкретной группе зависит функциональность и особенности конструкции устройства.
Типовые регуляторы
К типовым регуляторам относятся следующие устройства и блоки:
Терморегулирующие вентили (ТРВ), которые повышают эффективность работы испарителя холодильной установки. ТРВ монтируется между испаряющим контуром и блоком конденсации. При этом сам вентиль не влияет ни на давление, провоцируемое кипением, ни на температуру. Его задача – обеспечение плавного, равномерного заполнения контура испаряющего блока, благодаря чему удаётся повысить эффективность работы всей холодильной установки.
Номенклатура и технические характеристики ТРВ Danfoss

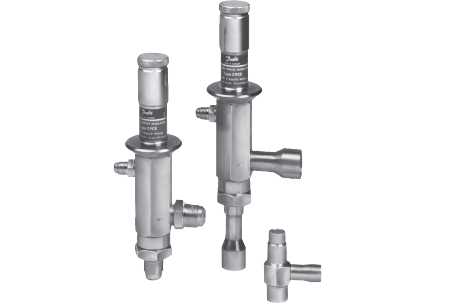

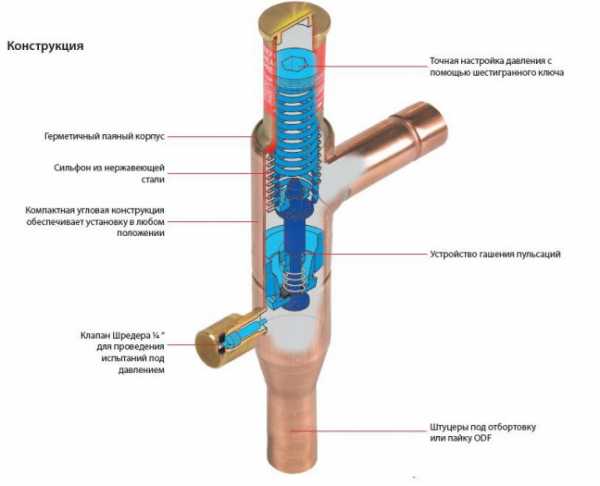

Регуляторы давления конденсации (KVR и NRD) – обеспечивают минимально необходимое давление, поддерживающее процесс конденсации хладагента даже при снижении внешней температуры. Без этого узла невозможно «зимнее» регулирование рабочих параметров установки. В системах с охлаждением водяного типа в качестве регулятора конденсации используется клапан, синхронизирующий напор охлаждающей жидкости (воды) и давление хладагента.
Эти клапаны обеспечивают максимальную точность процесса регуляции давления в контуре конденсатора обслуживаемой холодильной установки.
Номенклатура и технические характеристики KVR и NRD Danfoss
Регуляторы кипения (KVP) – поддерживают давление кипения на заданном уровне. Этот регулятор монтируют в линию всасывания, за испарителем. Если в конструкции холодильной установки присутствуют сразу несколько испарителей, то регулятор кипения монтируют за контуром с максимальным давлением, спровоцированным кипением рабочей среды.
Номенклатура и технические характеристики регуляторов кипения KVP Danfoss

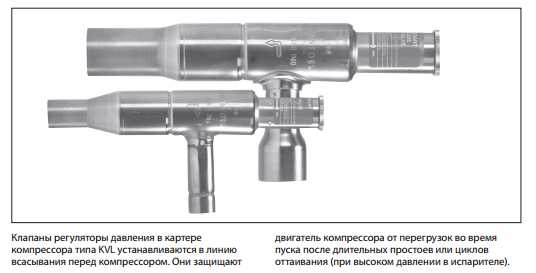

Регуляторы давления в картере (KVL)– останавливают работу компрессора в случае превышения допустимого напора всасывания. Этот узел монтируют перед компрессором в системы как с герметичными, так и с полугерметичными агрегатами, допускающими эксплуатацию в условиях низкой температуры. Такой регулятор обеспечивает надёжную защиту и в момент пуска, и во время работы холодильной установки.
Номенклатура и технические характеристики регуляторов кипения картеров KVL Danfoss
Регуляторы производительности (CPCE)– компенсируют падение тепловой нагрузки обслуживаемой установки или системы, в конструкции которой присутствует только один напорный агрегат (компрессор). Этот узел монтируют на байпасе, соединяющем линии всасывания и нагнетания хладагента. Такой регулятор помогает нивелировать падение давления всасывания и увеличение частоты запуска и остановки напорного оборудования.
Номенклатура и технические характеристики регуляторов производительности CPCE Danfoss
Основное достоинство подобного устройства – сочетание дешевизны и эффективности. Вместе с этим, регуляторам производительности приписывается целый ряд недостатков, среди которых:
- падение скорости течения хладагента;
- проблемный возврат смазочного материала в компрессор;
- перепуск разогретой среды во всасывающую линию.
Из-за этого регулятор может компенсировать не более половины снизившейся нагрузки, а вам процесс регуляции приводит к перегреву обмотки двигателя компрессора. Кроме того, такое регулирование может спровоцировать эффект гидроудара, который можно нивелировать только путём тщательной настройки всей системы.
Особенности работы ТРВ
Вентиль обеспечивает равномерное и плавное наполнение контура испаряющего блока, реагируя на температурную разницу потока на входе и выходе. Стандартный вентиль состоит из чувствительного блока, соединяемого с термобаллоном по капиллярному каналу, корпуса и пружины для регулировки. Термочувствительный элемент ограждён от корпуса особой вставкой – мембраной.
Основная функция данного узла – дросселирование хладагента между стадиями конденсации и кипения. Регулирующим элементом ТРВ является термобаллон, давление которого на мембрану уравновешивается суммированием напора кипящей рабочей среды и усилия регулирующей пружины. Коррекция усилия пружины позволяет защитить установку от перегрева.
ТРВ DANFOSS могут комплектоваться сменным и несменяемым клапанным узлом
Номенклатура ТРВ делится на две группы по способу нивелирования давления (внешнюю и внутреннюю) или по возможности демонтажа изделия на отдельные узлы (разборную и неразборную).
Вентили внутреннего типа ставят в торговые холодильные установки, оборудованные испарителями с относительно невысокой производительностью и минимальным падением напора хладагента. Эти ТРВ, как правило, неразборные, но с возможностью замены дросселирующей вставки.
Терморегулирующие вентили с внешним выравниванием доведения обслуживают холодильные системы складов или крупногабаритные установки. Эти вентили выпускаются разборными, благодаря чему появляется возможность сэкономить на ремонте, заменив лишь износившийся узел, а не все регулирующее устройство.
Распространённые клапаны и реле
К распространённым защитным устройствам относятся следующие разновидности:
- Прессостаты – они же реле давления, регулирующие параметры компрессоров и защищающие систему.
- Реле перепада, останавливающие напорное оборудование в случае недостатка масла в картере.
- Термостаты – реле температуры, защищающие элементы установки от перегрева.
Прессостаты (KR) отслеживают характеристики системы, и обеспечивают цикл пуска и остановки напорного узла и вентиляторов при достижении критических или заданных параметров. Защитно-регулирующий узел выпускаются в формате двухблочных или одноблочных устройств. Первые совмещают в одном корпусе блоки, контролирующие зоны высокого и пониженного напора.
Кроме того, следует обратить внимание на способы сброса прессостата после срабатывания. Таковых существует два – ручной и автоматический. Устройства защиты предполагают только ручной способ сброса.
Параметры срабатывания прессостата настраиваются пользователями или производителями. В первом случае можно отрегулировать и напор, и дифференциал срабатывания. Нерегулируемые картриджные прессостаты выпускают производители компрессоров.
На фото реле температуры и давления, термостаты от компании Danfoss
Номенклатура и технические характеристики реле давлений и термостатов КРI и КР Danfoss
Реле перепада отслеживают напор масла в картере и отключают обслуживаемый агрегат по таймеру, запускаемому в случае падения такового ниже минимально допустимого уровня. Последний определяется возможностью нормальной смазки всех подвижных узлов напорного агрегата (компрессора).
Термостаты защищают компрессоры от повышенной выше допустимого уровня температуры нагнетания. Кроме того, это реле может использоваться для поддержания температуры на заданной отметке. Термостат сбрасывается автоматически или вручную. В последнем случае его можно использовать как устройство защиты.
Чувствительный элемент устройства восстанавливается с помощью паровой или адсорбционной заправки. Паровые модели монтируют в объёмные холодильные камеры – они реагируют на неспешное изменение температуры. Адсорбционные термостаты демонстрируют более высокую скорость реакции и монтируются в установках быстрой заморозки или охлаждения.
Применение устройств холодильной автоматики
Нюансы применения автоматики лучше всего рассматривать на базе реально существующей установки – холодильной камеры, использовавшей устройства фирмы Danfoss.

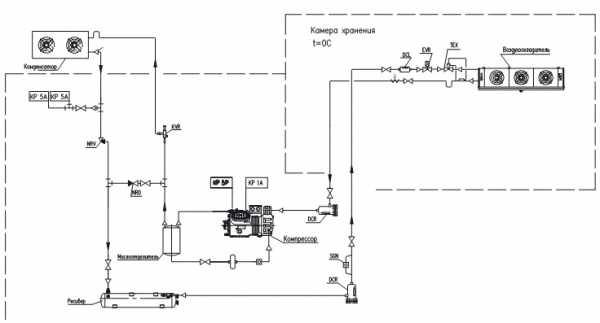

На схеме реализация системы холодоснабжения с использованием автоматики Danfoss
Для контроля процесса заполнения испаряющего блока в соответствующем контуре обслуживаемой камеры использовали терморегулирующий вентиль разборного типа ТЕХ 5–3, который эксплуатирует внешнюю схему уравнивания давления.
Поддержание нужной температуры в рабочей зоне обеспечил электромагнитный контур клапана EVR 10, связанный с внутренним контроллером.
Зимний контроль давления выполняется тремя узлами: регулятором KVR, клапаном NRD (дифференциальным) и клапаном NRV (обратным). При этом первый узел монтируется перед конденсирующим блоком. Разумеется, это приводит к увеличению стоимости блока контроля, вследствие потребности в увеличении габаритов регулятора, но возможность запуска после продолжительного простоя обеспечивает только такая схема. Благодаря подобной компоновке ресивер и блок конденсации можно монтировать за пределами строения.
Процесс регулирования давления в конденсаторе основан на паре реле КР 5, настроенных на автоматический взвод. Они обеспечивают управление вентилятором, обслуживающим контур конденсатора, по ступенчатой схеме.
Напорный узел обслуживаемой установки управляется с помощью двухблочного регулятора KP 17 W. Блок пониженного давления оперирует процессами включения и выключения в рабочем режиме. Блок максимального напора работает на правах защитного устройства, отключающего напорный узел в случае превышения критичных параметров. Кроме того, было использовано ещё одно реле КР 5, настроенное на ручной сброс, которое защищало компрессор от угрозы остановки.
Использование простых и относительно дешёвых компонентов компании Danfoss позволила собрать высокоэффективную систему автоматизации холодильной установки, поддерживающую стабильность ключевых рабочих характеристик.
Компания АгроХранСтрой осуществляет поставку, монтаж и запуск холодильного оборудования для хранилищ. Все детали, касающиеся комплектации оборудования и его стоимости можно уточнить по телефону -— 8 — 800 -234-03-44 либо оставив заявку через форму обратной связи ниже.
skladovoy.ru
Вентиль, клапан терморегулирующий, термо-расширительный, ТРВ, Danfoss, Данфос
Danfoss, Данфос терморегулирующий вентиль, термо-расширительный вентиль, ТРВ для холодильной техники
Таблица быстрого подбора аналогов, информация дана в справочных целях, технические характеристики, описание, параметры для точного подбора необходимо брать в технических каталогах, программах расчёта производителей :
| T2 / TE2 ТЕРМОРЕГУЛИРУЮЩИЕ КЛАПАНЫ, ВЕНТИЛИ, ТРВ |
|||||||
| Alco | Danfoss | ||||||
| Внутреннее выравнивание |
Внешнее выравнивание |
Тип корпуса. Штуцеры (вход х выход) |
Номинальная произ – водительность, кВт1) |
Внутреннее выравнивание |
Внешнее выравнивание |
||
| Диапазон N | Модель | Код заказа | Модель | Код заказа | |||
| R404A | |||||||
| TI-SW | TIE-SW | TS2 | 068Z3400 | TES2 | 068Z3403 | ||
| Клапанный узел | Клапанный узел | ||||||
| Диапазон N | Диапазон N (-40°С…+10°С) |
||||||
| TIO-00X | Угловой SAE 3/8 × SAE 1/2 |
0,39 | 0X | 068-2002 | 0X | 068-2002 | |
| TIO-000 | 0,80 | 0 | 068-2003 | 0 | 068-2003 | ||
| – | 1,70 | 1 | 068-2010 | 1 | 068-2010 | ||
| TIO-001 | 2,50 | 2 | 068-2015 | 2 | 068-2015 | ||
| TIO-002 | 4,50 | 3 | 068-2006 | 3 | 068-2006 | ||
| TIO-003 | 6,70 | 4 | 068-2007 | 4 | 068-2007 | ||
| – | 8,50 | 5 | 068-2008 | 5 | 068-2008 | ||
| TIO-004 | 10,30 | 6 | 068-2009 | 6 | 068-2009 | ||
Примечание : 1) Таблица справедлива только для температур кипения в диапазоне от –40°С до –10°С
Таблица быстрого подбора аналогов, информация дана в справочных целях, технические характеристики, описание, параметры для точного подбора необходимо брать в технических каталогах, программах расчёта производителей :
| TE5 ТЕРМОРЕГУЛИРУЮЩИЕ КЛАПАНЫ, ВЕНТИЛИ, ТРВ | ||||
| Alco | Danfoss | |||
| Штуцеры (вход х выход) |
Номинальная производи- тельность, кВт1) |
Диапазон N (–40°С…+10°С). Без МОР |
||
| Модель | Код заказа | |||
| R404A | ||||
| XB 1019 SW 75-1B | Диапазон N | Термоэлемент TES 5 | 067B3342 | |
| Диапазон 1 ES 5 067B3342 (-40… -2°С) |
||||
| Клапанный узел X22440-B3B | Пайка ODF 1/2 × ODF 5/8 | 6,7 | Клапанный узел 0.5 | |
| Корпус С 501-5 угловой (или корпус 9761-3 прямой) |
Корпус клапана TE 5 угловой (или корпус клапана TE 5 прямой) |
067B4009 (или 067B4007) |
||
| Клапанный узел X22440-B4B | Пайка ODF 1/2 × ODF 5/8 | 12,3 | Клапанный узел 1 | 067B2789 |
| Корпус С 501-5 угловой (или корпус 9761-3 прямой) |
Корпус клапана TE 5 угловой (или корпус клапана TE 5 прямой) |
067B4009 (или 067B4007) |
||
| Клапанный узел X22440-B5B | Пайка ODF 1/2 × ODF 5/8 | 17,2 | Клапанный узел 2 | 067B2790 |
| Корпус С 501-7 угловой (или корпус 9761-4 прямой) |
Корпус клапана TE 5 угловой (или корпус клапана TE 5 прямой) |
067B4009 (или 067B4007) |
||
| Клапанный узел X22440-B6B | Пайка ODF 1/2 × ODF 5/8 | 21,6 | Клапанный узел 3 | 067B2791 |
| Корпус С 501-7 угловой (или корпус 9761-4 прямой) |
Корпус клапана TE 5 угловой (или корпус клапана TE 5 прямой) |
067B4009 (или 067B4007) |
||
| Клапанный узел X22440-B7B | Пайка ODF 5/8 × ODF 7/8 | 29,4 | Клапанный узел 4 | 067B2792 |
| Корпус A 576 угловой | Корпус клапана TE 5 угловой | 067B4011 | ||
Примечание : 1) Таблица справедлива только для температур кипения в диапазоне от –40°С до –10°С
Таблица быстрого подбора аналогов, информация дана в справочных целях, технические характеристики, описание, параметры для точного подбора необходимо брать в технических каталогах, программах расчёта производителей :
| TGE ТЕРМОРЕГУЛИРУЮЩИЕ КЛАПАНЫ, ВЕНТИЛИ, ТРВ | |||||
| Alco | Danfoss | ||||
| Диапазон (-45°С…+15°С) С MOP +16°С |
Штуцеры (вход × выход) Пайка ODF × ODF |
Номинальная производи- тельность, кВт1) |
Диапазон K (–25°С…+10°С) С MOP +15°С |
||
| Модель | Штуцеры (вход х выход) Пайка ODF × ODF |
Код заказа | |||
| R410A | |||||
| TX6 – Z12 | 12 мм × 16 мм | 16,4 | TGEL 10-04 | 1/2″ × 7/8″ | 067N3002 |
| TX6 – Z12 | 1/2″ × 5/8″ | 16,4 | TGEL 10-04 | 1/2″ × 7/8″ | 067N3002 |
| TX6 – Z13 | 12 мм × 16 мм | 31,4 | TGEL 10-08 | 5/8″ × 7/8″ | 067N3006 |
| TX6 – Z13 | 1/2″ × 5/8″ | 31,4 | TGEL 10-08 | 5/8″ × 7/8″ | 067N3006 |
| TX6 – Z14 | 16 мм × 22 мм | 46,3 | TGEL 10-11 | 16 мм × 28 мм | 067N3048 |
| TX6 – Z14 | 5/8″ × 7/8″ | 46,3 | TGEL 10-11 | 5/8″ × 7/8″ | 067N3007 |
| TX6 – Z15 | 16 мм × 22 мм | 52 | TGEL 20-12.5 | 16 мм × 28 мм | 067N3049 |
| TX6 – Z15 | 5/8″ × 7/8″ | 52 | TGEL 20-12.5 | 5/8″ × 7/8″ | 067N3009 |
| TX6 – Z16 | 22 мм × 28 мм | 77 | TGEL 20-20 | 22 мм × 28 мм | 067N3053 |
| TX6 – Z16 | 7/8″ × 1″1/8 | 77 | TGEL 20-20 | 7/8″ × 1″1/8 | 067N3013 |
| TX6 – Z17 | 22 мм × 28 мм | 105 | TGEL 40-26 | 22 мм × 28 мм | 067N3055 |
| TX6 – Z17 | 7/8″ × 1″1/8 | 105 | TGEL 40-26 | 7/8″ × 1″1/8 | 067N3015 |
Примечание : 1) Таблица справедлива только для температур кипения в диапазоне от 0°С до +5°С
ООО “АЛАМКО” осуществляет подбор, монтаж, обслуживание, ремонт, замену холодильного оборудования, предлагает купить в Узде, Кировске, Щучине, Любане, Ошмянах, Пинске, Шклове, Слуцке, Климовичах, Миорах, Зельве, Берёзе, Свислочи, Толочине, Костюковичах, Брестской области, Горках, Минске, Гродно, Гродненской области, Речице, Столине, Сморгони, Чечерске, Новогрудке, Калинковичах, Рогачёве, Ивье, Бресте, Добруше, Мире, Витебской области, Барановичах, Могилёвской области, Вороново, Пинске, Поставах, Кобрине, Городке, Кличеве, Гомеле, Островце, Дзержинске, Быхове, Клецке, Лиде, Иваново, Докшицах, Пуховичах, Несвиже, Копыле, Мостах, Жлобине, РБ, Ивацевичах, Полоцке, Борисове, Браславе, Заславле, Мозыре, Гомельской области, Бобруйске, Минской области, Светлогорске, Беларуси, Лунинце, Жодино, Молодечно, Кричеве, Жабинке, Могилёве, Осиповичах, Солигорске, Хойниках, Житковичах, Слониме, Дрогичине, Ляховичах, Глубоком, Верхнедвинске, Вейно, Витебске, Новополоцке, Мстиславле, Чаусах, Кореличах, Лепеле, Ельске, Орше, Волковыске со склада в Минске. Мы всегда готовы предложить Вам низкие цены и наличие на складе данной продукции. Подробную консультацию по приобретению и техническим характеристикам товара Вы можете получить у специалистов нашей компании.
Так же мы рекомендуем дополнительное оборудование, комплектующие, аналоги:
Хладагенты / фреон
Хладагенты / фреон : R-11, R-12, R-13, R-500, R-502, R-503, R-22, R-141B, R-406A, R-134A, R-404A, R-407C, R-410A, R-507, R-508B, R-23.
Гайки для холодильной техники
Гайки используемые для монтажа запорной арматуры, автоматики и компонент холодильных агрегатов, машин : 1/4″, 5/16″, 3/8″, 1/2″, 5/8″, 3/4″
alamko.by
Терморегулирующий вентиль ТРВ Danfoss надежен в работе
Всем известно, что история компании Danfoss возникла именно с терморегулирующих вентилей, и по сей день прикладываются неимоверные усилия, чтобы предложить клиентам наилучшие клапаны. И отдача, безусловно, есть, потому что именно Danfoss является крупнейшим поставщиком ТРВ в мире. Однако удерживать эту планку не так просто и приходится работать еще больше и совершенствоваться каждый день.
При разработке своих терморегулирующих клапанов серии TE Danfoss в первую очередь ориентировалась на требования работников сервисной службы и монтажников. Разработка данного модельного ряда составила около 18 месяцев, в течение которых были проведении многочисленных лабораторные тесты, исследования и регулярные консультации с клиентами, в результате которых был составлен список требований к ТРВ:
- весь ряд терморегулирующих клапанов не должен иметь большие интервалы и не дублировать холодопроизводительность;
- неоспоримая высокая надежность как конечно продукта, так и расходных материалов;
- минимизировать риск утечки хладагента посредством ТРВ;
- широкий рабочий диапазон;
- стабильное поддержание указанного перегрева;
- максимальное удобство в эксплуатации с минимальными действиями настройки вентиля.
Новые терморегулирующие вентили Danfoss проходили испытания в различных холодильных системах, которые имели различные проблемы, возникшие вследствие некорректной работы клапанов других производителей. К примеру, в первом случае это был агрегат шоковой заморозки (в пекарне) — была диагностирована утечка фреона, во втором — на пленочном охладителе жидкости терморегулирующий клапан работал нестабильно, что приводило к постоянным сбоям в холодильной системе. Вследствие этих экспериментов, после установки ТРВ от Danfoss, данные проблемы исчезали.
Владельцев данных объектов очень удивило то, как легко решились их проблемы лишь простой заменой терморегулирующего вентиля надлежащего качества. Во втором случае удалось снизить потребление электроэнергии на 22%.
После получения превосходных результатов испытаний, терморегулирующие вентили были запущены в серийное производство и имели ряд преимуществ: мембрана из нержавеющей стали, надежные уплотнения (что позволяет снизить риск утечки хладагента), капиллярная трубка из стали (продлевает долговечность ТРВ), компактный и легкий сам корпус вентиля и термостат, абсолютная совместимость с вентилями предыдущего поколения вследствие сохранения прежних размеров.
Холодопроизводительность ТРВ осталась практически неизменной, однако вследствие добавления новых клапанных узлов, удалось исключить дублирование и устранить большие интервалы в производительности.
anerom.by
