Давление в баке обратного осмоса Атолл

atoll-filtry.ru » полезное о фильтрах

01.12.2015

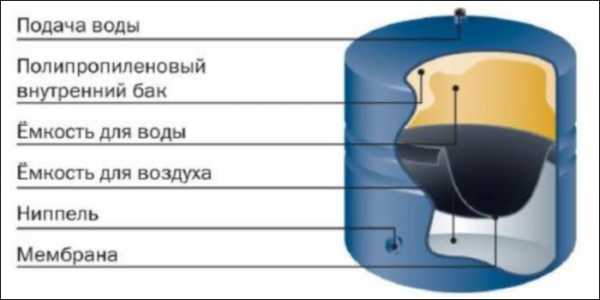

Изначально предлагаем ознакомится с конструкцией накопительной емкости (бака).

Давление чистой воды, после того как набирается полностью бак, составляет от 2.1атм до 2.8 атм и зависит от входящего давления вашей водопроводной магистрали, т.е. чем больше давление воды в магистрали, тем больше давление воды в баке, и соответственно больше воды набирается в бак.

Давление воздуха в баке обратного осмоса Atoll – 0,5атм.

Изначально, на заводе все баки уже накачаны. Очень редко требуется вмешательство в подкачивание воздуха! Для проверки, требуется слить всю воду с бака полностью, т.е. отсоеденить бак от фильтра и вылить всю воду, кран бака держать открытым. Обычным насосом автомобильным или велосипедным проверить давление в ниппеле (см. рисунок), оно должно составлять 0.5атм. Больше давление делать нельзя, иначе вода не сможет сжать должным образом мембрану бака и воды будет набираться меньше!

Что делать если не набирается бак?

Для выявления такого рода неисправности потребуется качественная диагностика обратного осмоса, наша компания делает такого рода выездные диагностики. Что же нужно сделать?

1. Бак не будет набираться если в магистрали низкое давление. (поставить помпу для осмоса).

2. Бак также не будет набираться если забились картриджи предочистки (3 нижних). (поменять картриджи).

3. Отсутсвие воды в баке обуславливается выходом из строя клапана фильтра (4х ходовой автопереключатель).

(поменять клапан).

4. Вышедшая из строя мембрана осмоса также будет причиной того, что не набирается бак. (поменять мембрану).

5. Слишком высокое давление воздуха не позволит очищенной воде набраться в накопительную емкость. (спустить избыточное давление).

5. И наконец, выход из строя мембраны бака (поломка самого бака), тоже как причина того, что не набирается бак. (поменять накопительный бак).

Наши специалисты всегда с собой имеют по наличию всё необходимое, чтобы качественно, и главное быстро устранить любую неисправность связанную с накопительными баками Атолл.

atoll-filtry.ru

Какое давление должно быть в накопительном баке обратного осмоса

Содержание статьи:

Фильтр обратного осмоса гарантирует самую высокую степень очистки воды. Состоит он из нескольких фильтров грубой очистки, мембранного отсека, где происходит очистка по обратноосмотической технологии, и накопительного бака, куда очищенная вода закачивается для создания давления в водопроводной системе. Бак в свою очередь состоит из стального или пластикового корпуса, куда вставлена резиновая мембрана, которая делит резервуар на две части. В верхнюю закачивается через входной патрубок очищенная вода. Из него же она подается в водопроводную сеть. Во вторую на заводе закачивают воздух. Поступающая вода сдавливает мембрану, а она, в свою очередь, под действием воздуха давит на жидкость, создавая давление в водопроводе. Технология создания напора воды проста, зависит от того, под каким давлением закачан воздух в нижнюю часть накопительного бака. Закачка производится через ниппель, который располагается сбоку емкости ниже уровня установки резинового разделителя.

Какое должно быть давление воздуха

Стандартные параметры воздушного давления – 0,3-0,5 бар. Большинство производителей придерживаются максимальной характеристики. Больше делать нельзя. Это может привести к автоматическому закрытию обратного клапана, который установлен между фильтрами и накопительным баком. Проходящая через фильтр вода его не откроет, потому что ее напора не будет хватать, чтобы противостоять давлению из бака.

Если давление будет большим, это может привести к разрыву резиновой перегородки; если недостаточным, нарушится технология обратного осмоса, то есть вода не будет фильтроваться. Поэтому очень важно контролировать давление внутри накопительного бака.

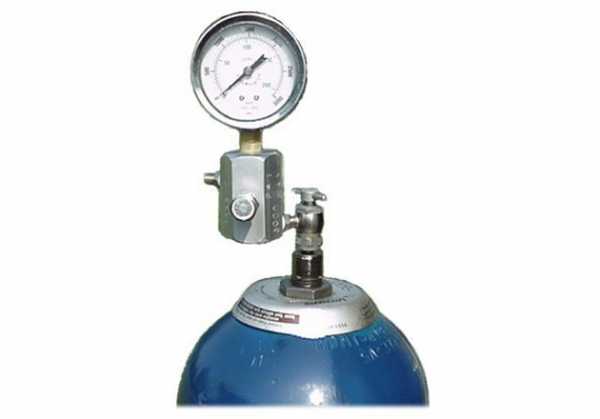

Проверяют давление через установленный ниппель. К нему можно подсоединить манометр. Специалисты рекомендуют использовать для проверки манометр электронного типа. Он точнее. Некоторые пользуются автомобильными насосами, в их конструкции уже установлен манометр стрелочного типа. У него большая погрешность, поэтому гарантировать высокую точность измерения этим устройством не получится.

Если со временем давление внутри накопительного бака упало, воздух можно закачать тем же автомобильным насосом. Если есть в наличии компрессор, лучше использовать его. Главное – проводить контроль, не допускать превышений параметра.

Причины падения давления внутри водопроводной сети

Само наличие фильтра требует его обслуживания. Оно в основном заключается в своевременной промывке. Так как в комплектацию фильтра обратного осмоса входят три прибора грубой очистки и доочистки, их обслуживание заключается в замене картриджей. Если если этого не делать, проходимость приборов резко падает за счет загрязнения фильтрующих элементов.

Чтобы молекулы воды проходили сквозь мембрану фильтра, давление в накопительном баке обратного осмоса должно быть не ниже 3 атм. Если в комплектацию фильтрующего прибора входит электрическая помпа, напор воды в водопроводе может быть в пределах 1-1,5 атм, потому что насос будет создавать требуемое давление. Но для него необходимо достаточное количество перекачиваемой жидкости. Поэтому фильтрующее устройство, работающее по принципу обратного осмоса, рекомендуется устанавливать в системы автономного водопровода, где водозабор производится из скважины или колодца. В таких сетях монтируют мощные насосы, обеспечивающие требуемые параметры напора.

Неисправности накопительного бака

Нередко в процессе длительной эксплуатации резервуар выходит из строя или некорректно выполняет свои функции.

Первая часто встречаемая неисправность – из ниппеля стала подтекать вода. Причина – порвалась резиновая перегородка. Решается проблема одним путем – поменять резервуар полностью на новый с учетом его объема.

Производители рекомендуют менять емкость один раз в 3-4 года. Все зависит от интенсивности эксплуатации водопроводной сети.

Вторая неисправность – ниппель стравливает воздух. Решается проблема просто – вышедшая из строя деталь выкручивается, а на ее место вкручивается новая. Важно не забыть подложить под ниппель резиновую или полимерную прокладку, обеспечивающую герметичность соединения.

strojdvor.ru

Не набирается бак обратного осмоса. Дезинфекция накопителя

В данной статье Вы получите ответы на многочисленные вопросы по поводу неправильной работы накопительного бака в системах обратного осмоса, основные симптомы, как проверить и как с ними бороться!

Какое давление должно быть в бачке обратного осмоса?

Баки для обратного осмоса закачиваются необходимым давлением на заводе на последней стадии производства. Измерять давление необходимо на пустом баке точным прибором с градацией в 0,1. Обычный стрелочный манометр не покажет нужную точность, поэтому для данных целей специалисты по обслуживанию фильтров используют электронные манометры.

Правильное давление в накопительном баке обратного осмоса составляет 0,3 – 0,5 бар.

Если перекачать резиновую грушу выше рекомендуемой нормы, тогда четырехходовой клапан будет перекрывать забор воды раньше. Тогда полным баком будет считаться не 9 литров, а например — 5. Повышенное давление в баке обратного осмоса может привести к разрыву диафрагмы, что приведет к покупке новой емкости.

Важно, чтобы давление воздуха в баке обратного осмоса было в пределах рекомендованной нормы!



Почему бак осмоса не набирается?

Причин данной проблемы несколько:
Слабое давление на входе в систему, которого недостаточно для того, чтобы полноценно продавить воду через мембрану и набрать воды в накопительную емкость. Из-за этого в бачке не создается нужное давления для закрытия четырехходового клапана.
Основной симптом неправильной работы в таких случаях – это постоянный слив воды в дренаж. Это давление ниже 2,8 бар.

Критично забились картриджи пред-очистки нижнего ряда. Довольно частый случай, когда даже при наличии достаточного давления бак полностью не набирается. Несвоевременная замена картриджей предварительной фильтрации тому виной. Полипропиленовый элемент забивается механическими примесями настолько, что его пропускная способность сводится практически к нулю. Давление падает до критического минимума и его не хватает, чтоб продавить мембрану и наполнить бак.

Пора менять мембрану. Эта причина самая редкая, так как мембранный элемент служит несколько лет, а точнее от 2 до 4. Это проверяется элементарным способом – устанавливаются новые фильтры пред-очистки и производится контрольный замер давления на подаче воды в систему.

Бывают конечно и более неординарные ситуации, выходящие за рамки обычного сервисного обслуживания. В таких моментах не обойтись без опытного специалиста по обслуживанию систем очистки воды.

Проверить производительность фильтра самым простым методом можно самому. Необходимо открыть питьевой кран при закрытом накопительном баке осмоса.

Таким образом система фильтрует воду напрямую минуя бачок, что показывает, как работает мембрана. Если система укомплектована помпой и скорость фильтрации медленная (при свежих картриджах и мембране), тогда необходимо искать причину в комплектующих.

Почему не набирается вода в бак обратного осмоса если у Вас все выше перечисленные причины отсутствуют? Звоните мы поможем!

Возможен ли ремонт бака обратного осмоса?

Ремонт возможен только в одном случае – когда возникла не существенная проблема с ниппелем для подкачки воздуха. Бывает, когда пружина не дожимает ниппель, и он стравливает воздух. В таком случае просто выходит воздух, бак полный и тяжелый, а при открытии питьевого крана воды не выходит. Замена самого ниппеля решает вопрос.

При разрыве резиновой диафрагмы ремонт бака невозможен, так как они не разборные!

Как правильно накачать бак обратного осмоса?

Спустить всю воду и воспользовавшись точным электронным манометром накачать давление в 0,3 – 0,5 атмосфер.

Как промыть бак обратного осмоса?

Промывка накопительной емкости обратного осмоса ответственное мероприятие. Все-таки это хранитель питьевой воды, которая должна быть абсолютно чистой и нести только пользу для Вашего организма. Так как вскрыть бак и помыть его механическим способом не представляется возможным, необходимо использовать химические реагенты. А для лучшей эффективности, реагенты должны иметь сильно действующее вещество, что соответственно усиливает их опасность применения.

Важно понимать после чего Вам необходима дезинфекция бака обратного осмоса? Если Вас беспокоит запах или привкус воды, то надо искать причины, после чего это началось. В основном это происходит после некорректной работы мембраны, поломки мембранодержателя или, когда фильтр не работал более трех недель, а бак стоял полный воды.

Есть масса рекомендаций по промывке накопителя – йодом, хлором, перекисью водорода и так далее. Исходя из практики, наиболее эффективная дезинфекция осуществляется растворами на основе хлора. Но такой метод обеззараживания и чистки требует качественной промывки после обработки. Также важно осуществлять промывку исключительно осмотической водой на всех этапах данного процесса.

Почему обратный осмос постоянно сливает воду?

В данном вопросе ответы аналогичные разделу выше «Почему бак осмоса не набирается», а также есть и другие причины. Довольна редкая причина заключается в обратном клапане в корпусе мембраны. Этот клапан находится в фитинге, который вкручен в мембрану на выходе из нее в дренаж. Если он полноценно не перекрывается, воду продавливает обратно от чего теряется герметичность данного узла. Необходимо поменять фитинг с обратным клапаном — проблема решена.
Еще причина почему обратный осмос постоянно сливает воду в канализацию, это неправильная работа четырехходового клапана. В данном случае его необходимо разобрать и почистить резиновые составляющие, проверить на наличии деформаций и разрывов.

Купить бак для обратного осмоса по доступной цене можно у нас!

Звоните нам, и специалисты Вотер-Сервис подберут для Вас оптимальное, а самое главное эффективное решение и установят в самые короткие сроки!

А если Вы хотите установить себе новый фильтр, тогда Вам СЮДА!

water-service.com.ua

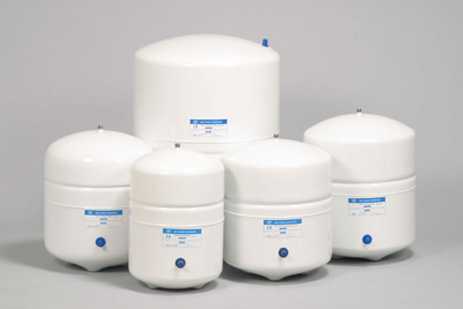

Накопительные баки к системам обратного осмоса

Компания «Русфильтр» поставляет на российский рынок несколько моделей накопительных баков для бытовых и коммерческих систем обратного осмоса.

В розничной продаже доступны металлические и пластиковые баки atoll разной ёмкости. У пластиковых накопительных баков в названии модели присутствует индекс «P».

Самая важная характеристика накопительных баков — это полезная ёмкость. Она указывает на то, какое максимальное количество воды способен вместить в себя бак.

Модель бака

Полезная ёмкость

(литров, макс.)

Общая ёмкость

(литров)

RO-120
4
8
RO-122
8
12
RO-122P
8
12
RO-132
12
18
RO-145P
13
19
RO-1070
40
60
RO-2000
54
80

Цена

Пластиковые баки для классического осмоса
Металлические баки для классического осмоса
Металлические баки для коммерческого осмоса

Конструкция и принцип действия

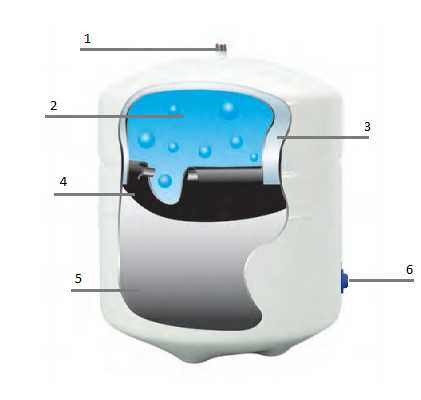

Все накопительные баки atoll сконструированы одинаково и работают по одному принципу.



  1. Нержавеющее резьбовое соединение для подключения шарового крана (вход / выход воды).
  2. Отсек для накопления и хранения очищенной питьевой воды.
  3. Внутреннее антикоррозийное покрытие из полипропилена.
  4. Высокопрочная бутиловая диафрагма (пищевой допуск).
  5. Отсек для воздуха (не контактирует с питьевой водой).
  6. Ниппель для подкачки/стравливания воздуха.

Накопительные баки для систем обратного осмоса состоят из двух отсеков, разделённых эластичной диафрагмой (4), т.н. резиновой мембраной.

Вода входит и выходит в накопительный отсек бака через одно и тоже отверстие (1), к которому подключается шаровой кран с внутренней резьбой и цанговым соединением (не входит в комплект поставки бака).

По мере поступления воды в накопительную часть бака, эластичная мембрана растягивается и создаёт противодавление в отсеке для воздуха. При открытии питьевого крана, процесс накопления воды в баке останавливается, и растянутая мембрана начинает выталкивать воду из бака.

Если все комплектующие системы обратного осмоса работают исправно, вода, выталкиваемая из бака, двигается только в одном направлении — от бака к постфильтру и далее к питьевому крану.

Другое направление движения воды из бака невозможно, т.к. перед накопительным баком — к фильтру для воды подсоединён обратный клапан (вкручен в корпус мембраны), который препятствует обратному току воды из бака в систему водоочистки.

Габариты

Если накопительный бак требуется установить в ограниченном пространстве, необходимо обращать внимание на его габариты. Баки atoll можно устанавливать, как в вертикальном, так и в горизонтальном положении.

Модель бака
Высота (мм)
Диаметр (мм)
RO-120
317
203
RO-122
366
244
RO-122P
364
240
RO-132
368
279
RO-145P
401
280
RO-1070
626
389
RO-2000
790
389

Накопительный бак можно установить на значительном удалении (до 10-20 метров) от системы обратного осмоса и питьевого крана, но желательно, не выше чем на 2-3 метра над блоком фильтрации.

Давление в баке

Для нормальной работы системы водоочистки, давление воздуха в накопительном баке atoll должно быть не менее 0,4 бар (давление в новых баках atoll соответствуют этому показателю).

В процессе эксплуатации фильтра для воды, давление воздуха в баке может постепенно снижаться и достигать значения ниже 0,4 бар. В результате снижения давления — в питьевой кран по-прежнему будет поступать питьевая вода, но бак будет опорожняться не полностью.

Для того, чтобы использовать полезную ёмкость бака «по максимуму» — необходимо повысить в нём давление до 0,4-0,5 бар. Для регулировки давления потребуется автомобильный/велосипедный насос и манометр.

Порядок подкачки воздуха в баке
8. Открыть подачу воды к фильтру.

Чем выше давление в отсеке для воздуха, тем меньше в накопительный бак помещается воды. Поэтому «перекачивать» давление выше 0,4-0,5 бар не целесообразно.

Если в хозяйстве нет ручного насоса, но есть автомобильный насос, которой работает от прикуривателя, бак atoll можно полностью отсоединить от фильтра для воды, спуститься к автомобилю и произвести процедуру его опорожнения на улице.

Важно!!

При подкачке воздуха кран бака должен быть обязательно открыт. Если в процессе подкачки воздуха — из бака вышла вся вода и затем из него начал интенсивно выходить воздух — это является признаком того, что разделительная резиновая мембрана бака порвалась.

С технологической и экономической точек зрений ремонт баков atoll с целью замены эластичной мембраны не целесообразен. Поэтому при повреждении мембраны накопительный бак для обратного осмоса следует заменить на новый.

Основные признаки повреждения мембраны
  • При подкачке воздуха — из отсека для воды выходит воздух.
  • Из ниппеля, через который подкачивается воздух — выходит вода.
  • После полного опорожнения бака с помощью насоса, чувствуется что на его дне плещется вода.

Ответы на часто задаваемые вопросы

В каких случаях может потребоваться полное опорожнение бака?

В процессе сервисного обслуживания фильтра рекомендуется полностью выгнать воду из бака, для того чтобы после замены картриджей заполнить его на 100% свежей водой.

Давление воздуха в баке следует регулировать только после его опорожнения. Если давление отрегулировано при полном баке, эксплуатация фильтра может быть затруднена.

При первом подключении новой системы обратного осмоса, а также при длительном перерыве в её эксплуатации (в течении нескольких недель), перед началом потребления питьевой воды бак рекомендуется заполнить/опорожнить 2-3 раза.

Если фильтром не пользовались более 3х недель, накопительный бак рекомендуется обеззаразить.

Чем можно дезинфицировать бак изнутри?

Дезинфекцию накопительного бака atoll рекомендуется проводить при длительном бездействии фильтра, а также если префильтры и мембрана не менялись в течении нескольких лет.

Подробная инструкция по обеззараживанию накопительных баков atoll представлена в инструкции к системам обратного осмоса.

Для обеззараживания бака могут использоваться специальные растворы (например, Sani-System Sanitizer), либо обычный бытовой хлорный отбеливатель (например, «Белизна» на основе гипохлорита натрия 5,25%).

Если для обеззараживания используется Белизна, её не следует оставлять в баке на длительный срок, так как потом из бака сложно будет вытравить устойчивый запах хлора.

Ржавеет ли бак изнутри?

У внутренней поверхности отсека бака, контактирующего с водой, специальное антикоррозийное покрытие, которое исключает вероятность ржавления бака и попадания продуктов окисления железа в очищенную питьевую воду.

Процессу ржавления бака изнутри может быть подвергнут только воздушный отсек. Но это происходит лишь в том случае, если резиновая мембрана порвалась, и вода стала просачиваться в отсек для воздуха.

Почему бак не наполняется?

Однозначный и односложный ответ на вопрос «Почему в накопительный бак atoll не набирается вода?» дать невозможно. Отсутствие воды в накопительном баке свидетельствует о неправильной работе системы обратного осмоса.

Если проблему с наполнением бака решить самостоятельно не удаётся, необходимо обратиться к сотрудникам сервисной службы, которые выявят первопричину проблемы и восстановят работоспособность обратноосмотической системы водоочистки.

Возможные причины отсутствия воды в накопительным баке:

  • Избыточное давление в отсеке для воздуха (стравить давление через ниппель до 0,4 бар).
  • Забиты механические или угольный префильтры (заменить).
  • Засорена дренажная трубка в месте входа в канализацию (заменить трубку, прочистить канализацию).
  • Неисправен ограничитель потока (можно заменить, либо попытаться прочистить тонкой иглой).
  • Неправильно подсоединены трубки.
  • В системе водоснабжения нет воды.
  • Давление воды на входе в фильтр менее 2,8 бар.
  • Для ремонта фильтра atoll использовались запасные части других производителей.
  • Корпус мембраны засорён угольной пылью.
  • Шаровой кран на баке перекрыт.
  • При замене картриджей, с них не была снята полиэтиленовая плёнка.
  • Неправильно установлен угольный префильтр (правильное положение — конусом вверх).
  • Одна или сразу несколько присоединительных трубок деформированы и заломлены.

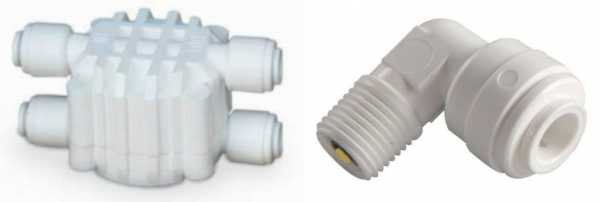

  • Неправильно подсоединён/заклинил/забит 4-х ходовой отсечной клапан.
Почему в баке нагревается вода?

При низком объёме водопотребления — вода в баке может прогреться до температуры окружающей среды. В летний сезон, питьевая вода нагревается до комнатной температуры и действительно может казаться слишком тёплой.

Для того, чтобы уменьшить воздействие 30-ти градусной жары на питьевую воду, накопительный бак можно обернуть термоизоляционным материалом (например, «автомобильным одеялом»). Вода от этого не станет холодной «как из-под крана», но скорость её нагрева должна снизиться.

Как узнать, что бак наполнился?

Когда накопительный бак заполнен, вода перестаёт течь в дренаж (при условии исправности обратного клапана и достаточного давления воздуха в баке).

Если система обратного осмоса оборудована насосом, после заполнения бака насос отключится.

Как быстро наполняется бак?

От 60 минут до нескольких часов.

Зависит от объёма бака, входного давления воды, производительности фильтра, степени загрязнения префильтров, давления воздуха в мембранном баке и т.д.

filtercity.ru

Как устроен бак в фильтре обратного осмоса

Назначение бака в системе обратного осмоса

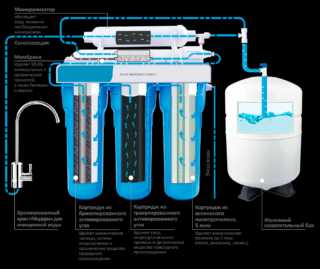

При бытовой очистке питьевой воды фильтром обратного осмоса важно в любой момент иметь доступ к чистой фильтрованной воде, отбирать её в нужном объеме без лишних хлопот и ожиданий. Однако тонкая фильтрация воды осуществляется не столь быстро и напор на выходе получается достаточно слабый, возникает необходимость постепенного отбора, хранения и регулярного восполнения запаса чистой воды.

Для этого вместе с основной конструкцией фильтра устанавливается накопительный бак – емкость для хранения очищенной воды. Металлический или пластиковый, не имеет значения из какого материала изготовлен внешний корпус бака, внутри он устроен по одному принципу типичного гидроаккумулятора.

Принцип работы и устройство накопительного бака обратного осмоса



Внешне накопитель представляет собой цилиндрический боченок из эмалированной стали или пластика с отверстием для подключения к системе фильтрации (для заполнения), и к крану чистой воды на мойке (для отбора воды). Соединение осуществляется с помощью специального крана, что позволяет в любой момент перекрыть подачу на бак и отбирать воду напрямую из фильтра.

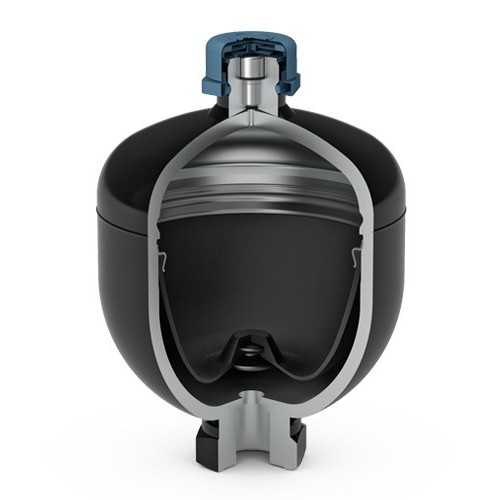

Рассмотрим накопительный бак обратного осмоса в разрезе, чтобы понять каким образом происходит его наполнение, как из него отбирается очищенная вода, с какими неисправностями в его работе можно столкнуться и что необходимо для их устранения.



Внутри накопительного бака для обратноосмотических систем находится упругая резиновая мембрана (диафрагма), которая разделяет его на две отдельные емкости:

  • верхняя часть заполняется чистой водой из фильтра
  • в нижней емкости находится сжатый воздух, в пустом баке его давление примерно 0,5 атм (закачивается на производстве)

Чистая вода постепенно заполняет верхнюю камеру, под ее весом прогибается диафрагма, увеличивая тем самым давление воздуха в нижней части бака.

Повышенное сжатие воздуха необходимо для «выталкивания» воды при открытии крана на мойке. Таким образом можно быстро получить необходимое количество воды из бака, а также отобрать ее в полном объеме, без какого-либо внешнего воздействия.

После этого работа системы будет направлена на восполнение запаса воды в баке до максимально возможного значения. Как только достигается 100% заполнение емкости, процесс очистки приостанавливается, фильтр находится в состоянии покоя, сброс в канализацию не осуществляется.



Важно отметить, что в верхней части находится специальная пластиковая емкость – вставка для хранения воды, которая позволяет избежать контакта с металлическим каркасом. Это необходимо для повышения износостойкости изделия и гигиенической безопасности.

Признаки неисправностей работы накопительного бака фильтра обратного осмоса

Проблема:

Снижение производительности фильтра: при открытии крана чистой воды на мойке напор очень слабый, невозможно отобрать необходимый объем воды.

Диагностика и устранение:
В первую очередь необходимо проверить наполняется ли бак водой – это легко определить по его весу. Если емкость имеет большой вес, ее с трудом можно поднять, а вода из нее не поступает на кран, это означает, что давления воздуха в нижней камере недостаточно для воздействия на мембрану.
Требуется корректировка давления в воздушной камере, для этого на лицевой стороне бака встроен ниппель, через него необходимо подкачать насосом воздух до номинального значения (0,5 бар).

Проблема:
При попытке закачать воздух в нижний отсек бака из ниппеля поступает вода.

Диагностика и устранение:
Если из нижней части бака через ниппель выходит вода, это означает, что разделяющая диафрагма повреждена. В таком случае потребуется полная замена накопительной емкости в системе, для этого необходимо купить новый накопительный бак для фильтра обратного осмоса соответствующей модели и подключить к системе очистки с помощью крана.

После этого следует промыть новую емкость 1-2 раза:

  • открыть кран на баке для накопления чистой воды
  • дождаться его 100% заполнения (завершится очистка, остановится слив воды в канализацию)
  • открыть кран чистой воды на мойке до полного опустошения емкости

после чего можно использовать систему в привычном режиме.


Следует также помнить, что замена накопительного бака в системе фильтрации обратного осмоса по рекомендациям производителей осуществляется через 3-4 года работы. Такой срок эксплуатации рекомендован в целях гигиенической безопасности, однако зависит от условий работы фильтра, соблюдения графика обслуживания, применения дезинфекции и качества воды на входе.





Подготовлено www.nemofilter.kiev.ua (частичное или полное копирование разрешено только с согласия администрации сайта nemofilter.kiev.ua и с ссылкой на первоисточник)

Используются только сертифицированные и допущенные к контакту с пищевыми продуктами фильтрующие и иные компоненты, контактирующие с водой.

 * Цвет или оттенок изделия на фотографии может отличаться от реального. Характеристики и комплектация товара могут изменятся производителем без уведомления. Магазин не несет ответственности за изменения внесенные производителем.

nemofilter.kiev.ua

Как понять принцип работы фильтра обратный осмос и самому отремонтировать его

Статья написана для тех кто хочет самостоятельно понять принцип работы бытовой системы обратного осмоса, а так же для тех кто сам хочет его чинить. Если собрались позвонить или написать с целью задать вопрос, то прочтите статью до конца. Так как данная статья это труд и она была написана с целью экономии ваших денег и нашего времени*. С удовольствием поможем Вам.

Для того что бы разобраться с обратным осмосом хорошо бы иметь манометр, если манометра нет, то причины некоторых неисправностей вам будет сложно выявить, особенно те которые связаны с давлением.

Как пользоваться манометром при проверке осмоса? Нужно скрутить с бака кран(на фото он сверху), который к нему подсоединяется и вкрутить в него манометр. Останется только вставить трубку в специальный разъем. Как высунуть трубку из соединения john guest в осмосе – нужно прижать ногтем обжимное кольцо и трубка спокойно выйдет. В противном случае у вас ничего не получится.

Что Вам нужно проверить в своем осмосе.

Важно знать, что на работу осмоса могут влиять следующие вещи:

1. Давление воды в водопроводе.

2. Давление воздуха в накопительном баке для осмоса.

3. Исправная работа ограничителя потока.

4. Исправная работа автоматического клапана перекрытия воды.

5. Работа мембраны – работает или нет.

Тут я прикрепил наш акт осмотра осмоса, заполнив который, можно легко выявить неисправность.Скачать акт осмотра обратного осмоса

Теперь по очереди

№ 1 Давление воды в водопроводе.

Давление водопровода, должно быть от от 2,5 атм чем больше тем лучше. В разных инструкциях к разным осмосам пишут разные минимальные значения минимального давления воды в водопроводе: 2,5 атм, 2,9 атм, 3 атм.

Осмос будет работать при 2 атм. даже при 1 атм. он может работать, но это очень плохо.

Что плохого в низком давлении для осмоса:

  • маленькая производительность, а именно: очень медленно набираться вода в бак,
  • очень много будет сливаться воды в канализацию, на 1 литр чистой может в канализацию вытечь ведро.
  • короткий срок службы всех картриджей,

Нужно всегда проверять давление до префильтров и после прeфильтров, бывают случат, когда префильтры очень сильно зарезают давление и осмос из-за этого не работает. А ещё у нас был очень редкий случай, когда ржавчина забила наш соединительный кран к фильтру

· №2 Давление воздуха в накопительном баке для осмоса. (Принцип работы накопительный бак для систем обратного осмоса.)

Проверяем исправность накопительного бака для осмоса. Давление в пустом баке должно быть от 0,25 до 0,6 атм. принцип работы накопительный бак для систем обратного осмоса бака для осмоса прост. В зависимости от давления в трубопроводе нужно отрегулировать давление в пустом баке. При давлении 4-6 атм в трубопроводе, в баке может быть 0,6 атм, если у вас давление в водопроводе 1,5-2 атм, то в баке давление можно понизить до 0,3-0,4 атм. Если бак тяжёлый и из него не сливается вода, значит в нем повреждена мембрана. Ещё проверить прорвалась у вас мембрана или нет, можно следующим способом. Находите нипель на баке и нажимаете на него спичкой, если вытекает вода, значит бак можно выбросить. Многих интересует как можно разобрать и починить бак для осмоса. Но к сожалению мембрана в баках для осмоса не меняется. Купить бак для осмоса можно у нас. Пользоваться осмосом без бака можно. Только набираться чистая вода будет еле-еле: капля в каплю. Но за час, пять-десять литров набрать можно.

· №3 Исправная работа ограничителя потока.

Как проверить работу ограничителя потока обратного осмоса. Это сделать очень просто. Достаем трубку, которая подсоединена к трубе вашей домашней канализации (чаще всего она черного цвета) и смотрим течет из неё вода или нет. Если вода течет, когда набирается бак это хорошо , если нет плохо. Забиваются ограничители потока очень и при очень редко.

Ограничители потока бывают двух типов:

  • наружные, в виде белого пластикового цилиндра с трехзначной цифрой и стрелкой движения стоков. Смотреть как выглядит ораничитель потока для осмоса натрубный >>>
  • внутренние, они вставляются внутрь трубки. Смотреть как выглядит ограничитель потока для осмоса внутритрубный >>>

Как самому разобрать и починить ограничитель потока. Ограничители не разбираются. Чинятся ограничители потока просто: достал, подул, постучал))·

№4 Исправная работа автоматического клапана перекрытия воды.

Проверяем работу клапана перекрывающего сброс воды в канализацию. Делается это следующим образом: перекрываем кран на накопительном баке и смотрим на трубку сброса концентрата (чаще всего она черного цвета и подсоединена к трубе канализации). При перекрытии крана накопительного бака и в зависимости от давления воды. В канализацию вода должна перестать бежать в течении нескольких минут (от 10 секунд до 15 минут).

Если вода продолжает бежать в канализацию после перекрытия крана на баке, нужно дополнительно перекрыть кран подачи воды на обратный осмос и через несколько минут снова открыть кран подачи воды на осмос, не открывая кран на баке. Если вода перестала течь в канализацию, значит 99% проблема в давлении, а если вода продолжает бежать, тогда проблема в автоклапане (трехходовой клапан).

Чинится автоматический клапан, очень легко. Вначале нужно по нему постучать и потрясти не отсоединяя от осмоса, так как в 90% автоклапана завоздушиваются после установки или замены картриджей. А на крайний случай раскрутить достать две или более резиночек(в зависимости от модели), посмотреть на них и опять собрать. В 90% случаев этого достаточно, для того что бы починить автоклапан от осмоса. Фото автоматического клапана перекрытия воды >>>

Если вам не хочется возится с клапаном или вы понимаете, что ему уже 5 лет и хотите его поменять, то у нас можно купить автоклапан для осмоса.

№4.1 Шумит, жужжит обратный осмос. Свистит осмос. Вибрирует фильтр. осмофильтр не сливает воду. шумит осмо фильтр

Если все хорошо, но вас смущают какие-то звуки могу Вас успокоить, что ничего страшного в этом нет. Страшного нет только в том случае если шумит периодически. Если шум постоянный, то вероятнее всего вода убегает в канализацию. В осмосе шуметь может либо вода, которая журчит в канализацию. Либо автоклапан, который открывает и закрывает подачу воды в осмос. Причину с журчащей водой устранить просто – вы вталкиваете канализационную трубку глубже или прокручиваете её до тех пор пока вода в канализационной трубе течет по стенке беззвучно. А причину шумящего клапана можно решить несколькими способами в зависимости от причины:

  1. Шумит осмо фильтр по причине низкого давления. Нужно поднять давление в водопроводе если возможно или поменять картриджи если они забились либо не обращать внимание.
  2. Шумит осмос по причине изношенных резинок в автоклапане. Начинается такое после длительного использования осмоса. Можно поменять автоклапан или не обращать внимание.
  3. Шумит осмофильтр по причине трения резинок в автоклапане. Этот шум начинается сразу после установки фильтра. Если Вас это не устраивает, нужно сразу напрягать, компанию которая продала фильтр, что бы они решали эту проблему. Как она решается: можно поменять автоклапан или поставить помпу(повышающий насос) для осмоса. Но может стать ещё хуже))) По этому советуем не обращать внимание, если все остальное работает в норме.

Больше гудеть, пищать, свистеть и дребенжать в осмосе нечему. Для любознательных строение автоклапана для осмоса

№5 Работа мембраны.

 Проверяем работу мембраны. Тут все просто, если все до мембраны работает хорошо , а из трубки мембраны не течет вода, значит велика вероятность, что мембрана забилась. Мембрана может быстро выходить из строя по следующим причинам:

  • Очень грязная вода: соли жесткости и железо.
  • Низкое давление. (Как я говорил, что при низком давлении ухудшается качество воды и увеличивается сброс воды в канализацию. Вся эта избыточная вода проходит через мембрану и первые фильтры.)
  • Забит ограничитель потока или пережата трубка сброса концентрата.
  • Вы расходуете очень много воды)))))

· Проверяем производительность мембраны

– Замеряем количество концентрата, это вода вытекающая в канализацию. Смотрим сколько воды в течении 1 минуты сбрасывается в канализацию.

– Замеряем количество пермеата, это вода поступающая в накопительный бак после мембраны. Смотрим сколько чистой воды в течении 1 минуты дает наш осмос.

· Проверяем качество очистки.

Зачем это нужно. Во-первых это всегда интересно. Во вторых, бывают случаи, когда мембрана рвется и человек получает “вечный” фильтр)) Если с определенной периодичностью делать замеры, тогда можно с высокой точностью сказать . когда мембрана перестанет работать.

Как узнать порвана мембрана в фильтре и стоит её вообще менять?

Нужно всего лишь заглянуть в чайник и посмотреть есть в нем налет или нет. Если налета после фильтра нет, значит мембрана в порядке. Если мембрана порвалась у Вас сразу появится осадок и налет в чайнике.

В каких случаях нужно менять мембрану в осмосе?

1. Появился налет в чайнике – значит она порвалась.

2. Фильтр перестал давать удовлетворительный объем воды. Заменят нужно в том случае если все вышеперечисленное в норме. Может быть такой вариант, что у вас спущен бак и недостаточно давления для того, что бы вытолкнуть воду. В таком случае может казаться, что фильтр дает мало воды, а на самом деле нужно всего лишь подкачать бак.

Замеры TDS для выявления неисправности осмоса:

– проверяем ТДС воды в водопроводе,

– проверяем ТДС воды после префильтров,

– проверяем ТДС до пост угля (после мембраны),

– проверяем ТДС из крана осмоса.

Осмос должен оставлять в воде около 10% минеральных вещество от объема входящих. Если у Вас TDS в водопроводе 500 ppm, тогда нормальным будет 50 ppmиз крана в осмосе. Любой менеджер Экохаус вам скажет, что большее или меньшее значение ppm не говорит, о том, что уже пора менять мембрану. Например при низком давлении, ppm будет повышаться, а при высоком у воды будет ppm гораздо меньше.

Из жизни: У нас был случай, когда клиент прочитав в инструкции про очистку осмоса воды на 99%, начал нас терроризировать. В связи с этим он требовал замену мембраны, так как наша не справлялась. Из положения мы вышли следующим образом. Послали запрос в Америку на завод Filmtec, что бы нам прислали информацию по мембране. Информацию конечно нам выслали, но все показатели только относительные. Они гарантируют, что при их тестовой температуре, давлении и солесодержании мембрана уберет таких-то солей столько-то процентов, а других столько-то, если и те и другие будут в воде, тогда есть формула. В общем без пол литра не разберешься. Смысл следующий, сказать точно, сколько будет ваш осмос давать Вам воды , можно только приблизительно. Либо есть специальные программы, но это уже другая история, которая касается промышленных систем.

Интересно! Производительность осмоса зависит от сезона! Летом производительность осмоса выше чем зимой. В связи с тем, что чем холодней вода, тем она более вязкая и у неё уменьшается текучесть. И ещё зимой понижается давление, так же из-за холодной воды. Два эти фактора: температура и давление влияют на производительность.

Важно! Обратите внимание на отключение воды в водопроводе. После этого, часто в водопроводной сети в воде много ржавчины и мусора, который легко забивает механический фильтр в осмосе. Забитый механический фильтр, понижает давление в осмосе, а это ведет к преждевременному выходу из строя обратноосмотической мембраны.

Статья написана колективом компании ООО Экохаус. Ссылка на первоисточник обязательна. Благодарим за понимание.

shop.vekodom.com

особенности, устройство и принцип работы

Гидроаккумуляторы в системе водоснабжения используются для того, чтобы обеспечить плавное изменение перепадов давления, происходящих во время работы насоса. Их установка дает возможность внедрить в систему датчики давления и реле, которые, в свою очередь, будут управлять работой насоса в автоматическом режиме.

Поскольку вода – несжимаемая среда, отсутствие специальных приспособлений способствует образованию скачкообразных изменений давления в водопроводной системе. При отсутствии специального накопительного гидробака реле давления срабатывало бы в режиме постоянного включения и выключения насоса. Такой процесс в итоге способствует перегреву двигателя, а затем и его окончательной поломке. Установка гидроаккумулятора обеспечивает сокращение числа кратковременных включений и выключений двигателя насосной станции – это очень важно для системы водоснабжения.

Зачем гидроаккумулятор нужен?

Обычно гидробаки предназначены для поддержания постоянного давления в системе водопровода. Они способствуют предупреждению преждевременного износа функциональных элементов насосной системы из-за возможных перепадов давления и разрушительных для системы гидроударов. В случае отключения электрического напряжения в емкости гидробака всегда остается небольшой запас воды.

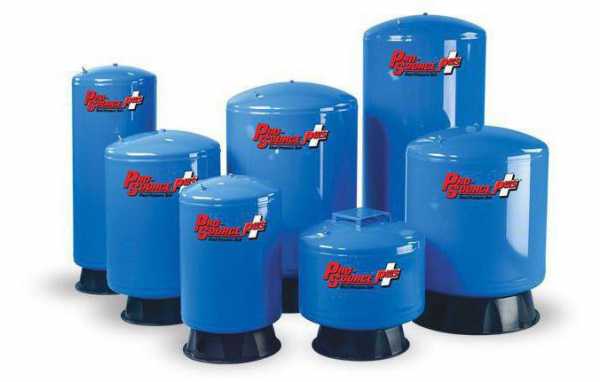

Особенности устройства современных гидробаков

Сегодня для обеспечения полноценного водоснабжения используют поверхностные или погружные насосы. В зависимости от типа насоса гидробак может иметь горизонтальную или вертикальную компоновку. Конструктивные отличия влияют на способ удаления воздуха из полости для воды. Выбор подходящего агрегата зависит от места расположения насосной станции и мощности насоса.

Они могут различаться по видам и размерам, однако всегда имеют одинаковую функцию: накопление и отдача гидравлической энергии, подавление гидроударов и пульсаций, обеспечение корректной работы всей водопроводной системы. По многим критериям гидроаккумуляторы универсальны и поэтому нашли широкое применение во многих отраслях промышленного хозяйства. их используют в сухопутном, морском и воздушном транспорте.

Воздух в насосной системе

Снижение лишних нагрузок происходит благодаря особой конструкции емкости аккумулятора – при помощи специальной подвижной мембраны он разделен на водную и воздушную полости. Давление воздуха в гидроаккумуляторе обеспечивает смягчение гидроударов, неизбежных при работе насосной станции. Кроме того, он поддерживает заданное давление в насосной системе. Но как правильно выбрать устройство? Ведь назначение, настройка и выбор объема гидроаккумулятора играют далеко не последнюю роль в комфортном жизнеобеспечении дома.

Устройство и принцип действия агрегата

Основные части гидроаккумулятора – это:

  • Металлический корпус.
  • Специальная резиновая мембрана.
  • Ниппель, через который воздух попадает в полость бака.
  • Воздухоудалительный клапан.
  • Фитинг, закрепляющий мембрану.
  • Прочие конструкторские детали.

Жидкость, попадающая из скважины в емкость, растягивает резиновую мембрану, вытесняя тем самым воздух, находящийся в полости. Таким образом, давление воздуха в гидроаккумуляторе увеличивается. Когда воздух сжимается до определенной величины, включается датчик давления и реле автоматически отключает насос.

При этом сам воздух оказывает давление на стенки бака и резиновую мембрану, за которой находится вода. Когда мы открываем кран, жидкость, стремясь идти по пути наименьшего сопротивления, направляется наружу под напором. Освобождая емкость, вытекающая вода снижает давление на мембрану. Как только величина давления снизилась до заданной величины, срабатывает другой датчик и реле давления снова включает насос. Этот цикл постоянно повторяется.

Профилактика безотказной работы насосной системы

Рабочее состояние агрегата обеспечивается резиновой мембраной, которая постоянно находится под воздействием жидкости и воздуха. Несмотря на то что резина – эластичный и податливый материал, со временем она может немного деформироваться и тогда давление воздуха в гидроаккумуляторе может немного падать. Поэтому для безотказной работы системы необходимо хотя бы раз в год проводить профилактическую проверку устройства и контролировать, какое давление воздуха в гидроаккумуляторе присутствует в пустом баке.

В случае если присутствующее давление немного превышает допустимую норму, его можно снизить, добавив воздух в полость при помощи обычного автомобильного насоса через специально предусмотренный нипель.

Борьба с образованием воздушных пробок

В любых водопроводных системах обязательно присутствует растворенный в воде воздух. Попадая в накопительную емкость бака, он выделяется и скапливается. Это приводит к образованию воздушных пробок в самых разных частях системы.

Чтобы предотвратить появление воздушных пробок, в конструкции вместительных баков вводят специальные фитинги с клапанами. Технологию отвода лишнего газа принимают для баков вертикального типа от 100 литров – давление воздуха в гидроаккумуляторе, как давление воды в полости емкости, нормализуется. В агрегатах горизонтальной конструкции для удаления ненужного воздуха предусмотрен дополнительный узел трубопровода, включающий канализационный слив, выводной ниппель и шаровые краны.

Для небольших компактных устройств емкостью до 100 литров фитинги и дополнительные узлы не предусматриваются. Отвод лишнего газа и нормализация давления воздуха в гидроаккумуляторах на 24 литра, 50 или 80 литров производится во время ежегодного профилактического осмотра устройства при пустом баке.

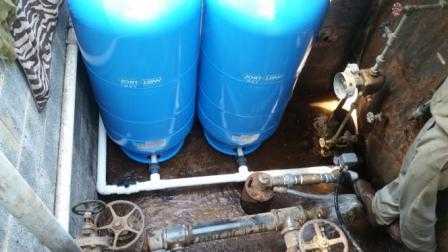

Установка гидроаккумулятора

Агрегат подходящей формы подбирают исходя из особенностей технического помещения, в котором он будет установлен. Особое значение конструкции при этом не придают – главное, чтобы габариты помещения и самого устройства обеспечивали его удобное техническое обслуживание. Следует также помнить, что чем ближе к насосу находится гидробак, тем эффективнее будет работа водопроводной системы.

Исходя из того, что гидроаккумулятор работает практически беспрерывно, а мембрана гидробака постоянно подвергается воздействию воды и воздуха, при монтаже этого агрегата следует учитывать необходимый запас прочности, воздействие шума и вибрации.

Чтобы исключить разрушения конструкции, как, впрочем, и помещения, емкость прикрепляется к полу через резиновые прокладки, а соединительные гибкие резиновые переходники от бака к трубопроводу системы – ее неотъемлемая часть.

К водопроводной системе предъявляются особые требования – она должна быть не только стабильной и комфортной в эксплуатации, но и быть надежной и безопасной. Поэтому монтаж гидроаккумулятора следует доверить профессиональным рабочим. При самостоятельной установке система может выйти из строя из-за какой-нибудь, на первый взгляд, незначительной мелочи (например, из-за небольшого несоответствия диаметров трубопровода или плохо отрегулированного давления).

При выборе подходящего гидроаккумулятора необходимо обратить особое внимание на его объем. Ведь именно от этого показателя зависит эффективная и комфортная работа водопроводной системы.

Расчет объема бака

Чтобы правильно рассчитать подходящую емкость гидроаккумулятора, необходимо четко понимать, для каких целей он будет установлен. Его могут использовать, например, для исключения частого включения насоса системы, поддержания необходимого давления при выключении насоса, резервации воды или компенсации пиковых значений во время использования системы.

Если предполагается использование гидроаккумулятора в качестве накопительного резервуара для некоторого количества воды (например, на случай отключения электричества), емкость бака будет зависеть от конкретной ситуации.

В случае если планируется исключить слишком частое включение насоса, необходимо учитывать, что двигатель всасывающего устройства не должен запускаться чаще одного раза в минуту. В бытовых условиях обычно используются насосы со средней производительностью 30 л/мин, поэтому гидробак емкостью 50-80 литров вполне может справиться с поставленной задачей. Для производственных целей потребуется более вместительный гидроаккумулятор для систем водоснабжения. Давление воздуха в таком устройстве будут иметь уже совершенно другие показатели.

Для компенсации пиковых значений расхода воды следует учитывать характеристики ее потребления в домашнем хозяйстве или производственном процессе.

Расчет давления воздуха в гидроаккумуляторе насосной станции

Однако как правильно рассчитать требуемое значение давления воздуха в гидробаке и каково его минимально необходимое или предельно допустимое значение?

Чтобы подсчитать, какое давление воздуха в гидроаккумуляторе насосной станции необходимо для данного строения, следует ориентироваться на высоту подъема воды в метрах. Есть специальная формула расчета давления в гидробаке:

Ратм. = (максимальная высота + 6) / 10, где Ратм. – это минимально допустимое значение давления воздуха в гидробаке, а максимальная высота – наивысшая точка водозабора, измеряемая в метрах.

Если по факту давление в устройстве окажется меньше полученного показателя, то жидкость просто не будет подниматься в верхние участки водопроводной системы частного дома или производственного помещения.

Какое значение давления воздуха должно быть в гидробаке

В обычных бытовых условиях подходят стандартные заводские настройки, обычно они составляют 1,5 атмосферы. В принципе, давление не зависит от емкости бака, поэтому давление воздуха в гидроаккумуляторе на 50 литров будет таким же, как и давление воздуха в гидроаккумуляторе 80 литров или 150 литров. Изменения этого параметра может происходить за счет технических характеристик мембраны, которые будут указаны в паспорте агрегата.

Если гидробак планируется использовать в комплексе с насосом, то значение давления в нем должно соответствовать нижнему пределу включения насоса. Не стоит забывать, что накопительная емкость гидробака всегда заполнена жидкостью минимум на треть. Нижние и верхние пределы включения/выключения насоса регулируются при помощи настроек реле давления.

Проверка давления в гидробаке

Обычно для проверки давления используют самый обычный манометр. Это может быть электронное, механическое или пластиковое приспособление. Известно, что даже незначительные отклонения давления оказывают отрицательное воздействие на работу водопроводной системы. Поэтому основное требование к манометру – точность и минимум погрешностей.

Если в полости гидроаккумулятора присутствует небольшое количество воздуха, значит, резервуар заполнен водой. Однако разница между давлениями воздуха в опустошенном или заполненном гидробаке может быть весьма существенной. Поэтому, чтобы определить действительное значение давления воздуха в гидроаккумуляторе, его измеряют только после слива всей воды.

Подведем итоги

Вышеизложенная информация служит своеобразной инструкцией при выборе подходящего гидроаккумулятора. Руководствуясь предложенными данными, несложно определить, какое давление воздуха в гидроаккумуляторе на 50 литров, 80 или 150 литров потребуется для конкретной водопроводной системы. Более того, правильно подобранный гидробак обеспечит максимально комфортную и эффективную эксплуатацию водопроводной системы, продлит срок службы насоса и технологических узлов системы, послужит необходимым резервуаром воды при сбоях электроэнергии, сгладит пиковые перегрузки системы и разрушительные гидроудары.

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
