Гидроаккумулятор и реле давления. Настраиваем правильно

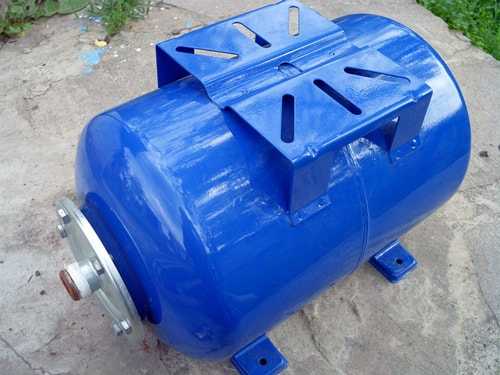

Рис1. Гидроаккумулятор

    При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

    Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

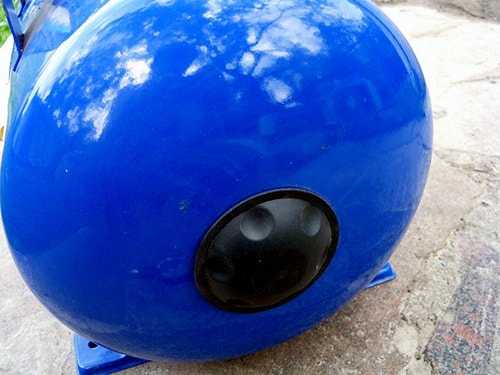

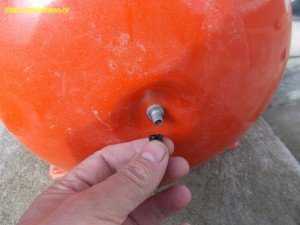

Рис2. Крышка золотника

Гидроаккумулятор – не только вода. Немного теории

    Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

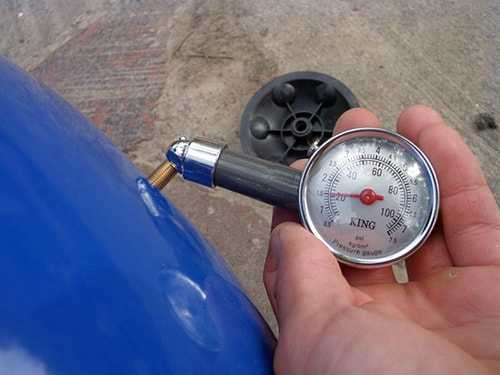

Рис3. Проверка давления

Практика. Воздух

    Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

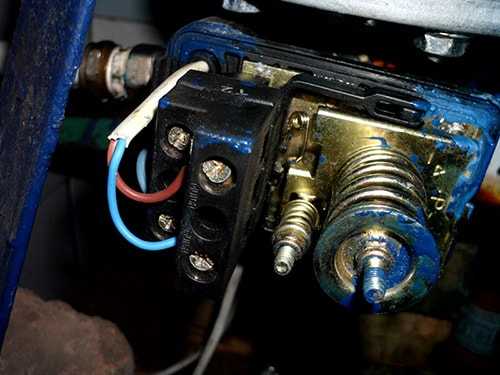

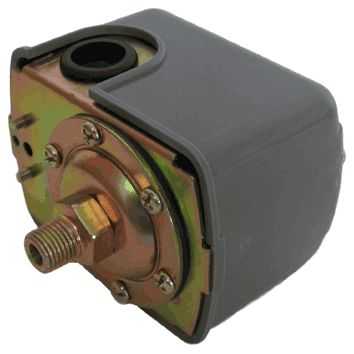

Рис4. Реле давления

    Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

    Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

    Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

    Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.

Практика. Вода

    После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

• достижении рабочего давления ГА;
• достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.

    Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.

    Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

    Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

    Раз в 1 – 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).



Рекомендуемая продукция нами

насосы grundfos sq, grundfos sqe, grundfos sololift2 wc-1, grundfos sololift2 wc-3

gme.in.ua

Настройка реле давления насосной станции

Реле давления является важной составной частью насосной станции, и имеет простой механизм отключения и включения контактов электрического двигателя.Настройка реле давления насосной станции осуществляется с помощью двух болтов, которые находятся под защитной, как правило пластмассовой крышкой.При покупке насосной станции, реле регулирования давления в системе входит в комплект и уже отрегулировано оптимальным образом.Но как правило в процессе эксплуатации возникают случаи различных неполадок в работе, когда реле работает не так как прежде и ее просто необходимо отрегулировать по новому. Принцип работы реле давления следующий: при достижения давления в системе заданного максимального значения, как правило это 2.5 — 3.0 Бар, реле отключает электродвигатель.

Но, при необходимости можно назначить и более высокие значения давления скажем 4 или 5 Бар. Для удобности максимальное назначенное число давления в системе при котором реле отключает электродвигатель называют давление отключения или верхнее давление. Когда давление в системе, при отключенном электродвигателе упало до нижнего заданного предела(как правило 1.5-1.8 Бар), реле давления включает электродвигатель.Назначенное число  давления в системе при котором реле включает электродвигатель называют давлением включения или нижнее давление.

Читай далее на http://stroivagon.ru  клапан обратный для воды

Определение давления в расширительном бачке

Настройка реле давления насосной станции можно осуществить своими силами.

Для этого вначале необходимо проверить давление воздуха в пустом расширительном баке насосной станции.

Расширительный бак насосной станции состоит из двух частей :

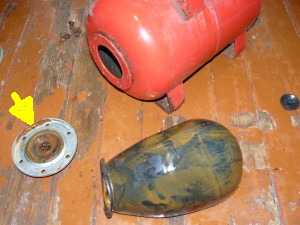

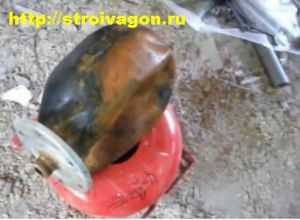

Фото-1.Грушевидная резиновая диафрагма



Диафрагма из пищевого каучука насосной станции

В такой диафрагме  насосная станция качает воду.















Фото-2.Корпус расширительного  бачка насосной станции.

В корпусе расширительного бачка насосной станции встроен специальный клапан (нипель) с помощью которого можно накачать воздух в расширительный бак или на оборот уменьшить давление.

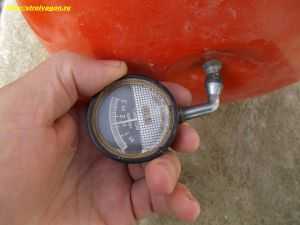

Фото-3.Измерение давления в пустом расширительном баке.

Манометр -инструмент для измерения давления



Давление в расширительном баке насосной станции без воды, измеряется с помощью  манометра, который используется для измерения давления в шинах автомобиля.Воздух в пустом расширительном баке качают с помощью автомобильного насоса.

При этом необходимо учитывать что для расширительных бачков объемом от 20 до 25 литров давление должно быть в пределах 1.4-1.7 Бар. Для расширительных бачков объемом по больше,скажем 50 — 100 литров,давление должно составлять 1.7-1.9 Бар.

В процессе эксплуатации насоса необходимо всегда (рекомендуется хотя бы 1 раз в месяц),проверить давление воздуха в расширительном баке и поддерживать давление гидрофора в рекомендуемых значениях.

Это позволит избежать преждевременный выход из строя резиновой диафрагмы расширительного бака насосной станции.
Во время проверки обязательно выключите вилку питания насоса из розетки для избежания поражения электрическим током.

Регулировка верхнего и нижнего давления

После того как проверили и отрегулировали давление в расширительном баке необходимо подключить насосную станцию к водопроводу.При этом насосная станция ( например, торговой марки Pedrollo) начнет качать воду в резиновую диафрагму. При достижения заданного уровня давления в системе, реле сработает и выключит электродвигатель.Если значение давления при котором электродвигатель остановиться вас не устроит, то можно приступить к регулировке требуемого уровня  давления. Для этого необходимо отключить от питания насосную станцию, затем снять защитный кожух реле и отрегулировать требуемый уровень давления в системе.

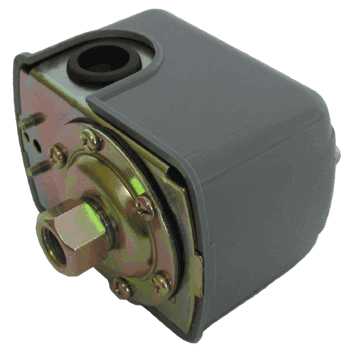

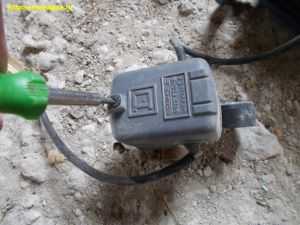

Фото-4.Снятие защитного кожуха реле

Реле давления -внешний вид



Защитный кожух реле давления можно открутить с помощью простой отвертки.

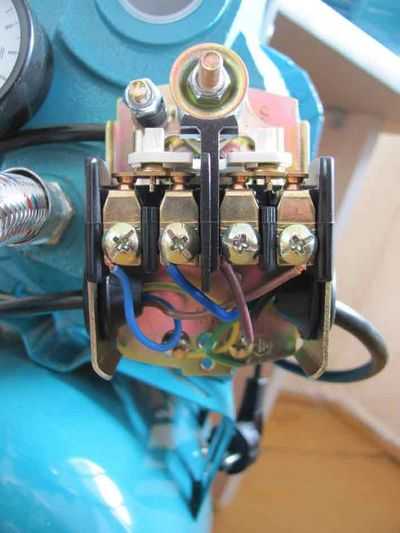

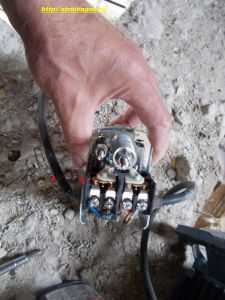

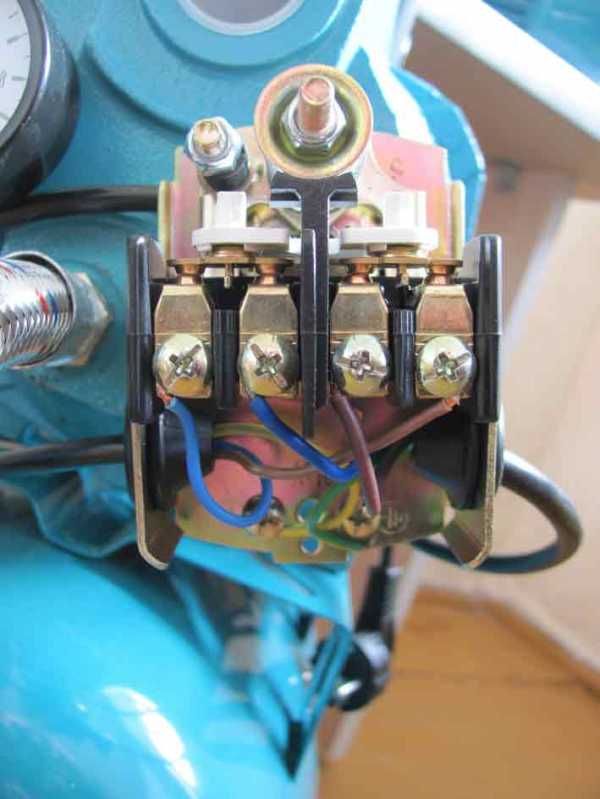

Фото-5.Регулировочные болты реле.



Реле давления со снятым защитным кожухом

Регулировка верхнего и нижнего давления можно осуществить двумя болтами (болт -1 и болт-2), которые находятся под защитным кожухом реле.Если вы будете завинчивать болт -1, то тогда увеличите верхнее давление и наоборот,для уменьшения верхнего давления необходимо открутить болт-1.Нижнее давление регулируется с помощью болта -2. Для увеличения нижнего давления завинчивают болт-2 и наоборот для уменьшения нижнего давления следует открутить его в обратную сторону.
Важно при этом помнить что значение давления при котором включиться электродвигатель насосной станции должно быть на 10 процентов выше, чем давление в расширительном баке. При несоблюдение этой рекомендации может выйти из строя преждевременно резиновая диафрагма расширительного бака.





stroivagon.ru

Давление в гидроаккумуляторе насосной станции

Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Реле давления — элемент который управляет работой насосной станции (например AQUAJET или AQUAJET-INOX ) и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:

• Давления включения (P_вкл ) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.
• Давление выключения (P_выкл ) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.
• Перепад давления (ΔP ) — абсолютная разница между давлением выключения и давлением включения (бар).
• Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.

Любое реле давления имеет заводские установки и, как правило, они следующие:
Давление включения: 1,5-1,8 бар
Давление выключения: 2,5-3 бар
Максимальное давления выключения: 5 бар

Как все это работает:
Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе» ), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.) и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении „нижнего“ давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т.к. больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.

Но что делать если заводские установки реле давления не очень комфортны? Например:на верхних этажах давление падает очень заметно, или система очистки воды требует на входе не менее 2,5 бар, в то время как насос включается только при 1,5-1,8 бар.

Настроить реле давление можно и самостоятельно:

Записываем по манометру давление включения и выключения при работающем насосе. Отключаем питание от насоса и снимаем верхнюю крышку реле давления (как правило, отвернув один винт). Вы увидите два винта, один более большой, находится в верхней части реле, а второй, немного меньшего размера, находится под ним. Верхний винт отвечает за давление выключения и как правило рядом с ним находится буква “P” и стрелка со знаками «+» и «-». Затем вращаем винт в нужном направлении (если давление выключения необходимо поднять то вращаем по направлению знака «+», если опустить то в направлении знака «-»). Сколько вращать? Сделайте оборот (пол оборота, полтора — сколько хотите). После этого запускаем насос и смотрим, при каком давлении он выключится теперь. Запоминаем, выключаем питание насоса, и вращаем винт дальше, опять запускаем насос и записываем новое значение, таким образом приближаясь к нужному значению.

Нижний винт отвечает за разницу между давлением выключения и давлением включения. Как правило рядом написано «ΔP» и находится стрелка со знаками «+» и &laquo-». Настройка разницы давлений аналогична настройке давления выключения. Остается только один вопрос, какой она должна быть? Разница между давлением включения и выключения обычно составляет 1,0-1,5 бар. Причем чем выше давление выключения, тем большей может быть эта разница. Например, при заводских установках P_вкл = 1,6 бар, P_выкл = 2,6 бар разница составляет 1 бар, это как раз стандартное значение. Если мы хотим изменить заводские установки и поднять Р_выкл до 4 бар, то разницу можно сделать в 1,5 бар, т.е. P_вкл нужно установить на уровне 2,5 бар. Надо понимать, что чем больше эта разница, тем выше перепад давления в системе, что не всегда комфортно. Но в то же время, реже будет включаться насос, и больше воды поступит из гидробака до момента включения насоса.

Это справедливо только в том случае, когда насос может обеспечить требуемое давление (смотрите характеристику насоса). Т.е. если насос может выдать по паспорту только 3,5 бар (с учетом всех видов потерь), то настройка реле давления на выключение 4 бар ничего не даст. Насос просто не сможет обеспечить требуемое давление и в данном случае будет работать не останавливаясь. И если нужно все-таки именно 4 бар, то придется менять насос на более мощный.

Каким же все-таки должно быть давление воздуха в воздушной полости гидробака?

Очень многие не задумываются, или же просто не знают, что нужно следить еще и за этим. К сожалению да, нужно, от этого напрямую зависит срок службы мембраны гидробака, а в конечном счете, и насоса.

Замеряем давление воздуха в воздушной полости гидробака. Делаем это только на отключенном от системы гидробаке — отключаем питание насоса, открываем любой кран за насосом и ждем пока вода выйдет из гидробака. Либо замеряем на установке еще не подключенной к системе водоснабжения. Для этого снимаем декоративный колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля). Запоминаем это давление. (Как правило на небольших гидробаках, емкостью до 50 литров, это давление будет равно 1,5 бар). Теперь самое главное правило: давление воздуха в гидробаке должно быть меньше, чем давление включения насоса примерно на 10%. Т.е. если давление включения насоса составляет 1,6 бар, то давление воздуха должно составлять 1,4-1,5 бар. В большинстве случаев, это и есть те заводские установки о которых говорилось выше. Т.е. покупая готовую насосную станцию, вы уже имеете полностью настроенную систему. Но как только вы внесли изменения в заводские установки реле давления, необходимо всегда изменять и давление воздуха в гидробаке. Например, если вы установили P_вкл = 2,5 бар, P_выкл = 3,5 бар, то необходимо и давление воздуха поднять до значения в 2,2-2,3 бар.

Кстати, даже если вы ничего не меняли в заводских настройках, за давлением воздуха необходимо регулярно следить, или, хотя бы, контролировать его раз в год в начале дачного сезона. Важно чтобы это давление было постоянным, если же оно немного снизилось за зиму, его всегда можно поднять обычным автомобильным насосом до требуемого уровня.

Все эти несложные операции не займут много времени, достаточно уделить им внимание один раз в год, тем более, что все окупится долгой и бесперебойной работой всей системы водоснабжения в целом.

© 2007 DAB-SHOP.RU Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Каким должно быть давление воздуха в гидроаккумуляторе насосной станции?

Давление воздуха в гидроаккумуляторе (гидроаккумулирующем баке) насосной станции должно соответствовать минимальному давлению (включения насоса) установленному на её реле и быть на 10% ниже его. Если, например, минимальное давление 1,5 бар (атм.), то оптимальное давление воздуха в гидроаккумуляторе должно быть 1,5 – 0,15 = 1,35 бар (атм.).

Узнать минимальное давление в системе водоснабжения вашего дома, если вы его не регулировали самостоятельно, можно по манометру в момент включения насоса станции.

Для чего нужно давление воздуха в гидроаккумуляторном баке

Если давление воздуха в гидроаккумуляторе будет ниже нормы или вообще будет равно нулю, то насосная станция будет очень часто включаться. При этом, она будет включаться сразу же после каждого открывания крана (так как жидкость не сжимается и в этом случае будет моментальное падение давления в системе) и сразу же отключаться после его закрывания. Кстати, это является одним из основных признаков, что давления воздуха нет или оно недостаточное.

Нежелательно также, чтобы давление воздуха в гидроаккумуляторном баке и не превышало максимальное давление воды в системе.

Как замерить и увеличить давление воздуха?

Замерить давление воздуха в гидроаккумуляторе насосной станции можно с помощью манометра, которым измеряют давление в шинах автомобиля. Для этого в баке под пластиковой крышкой имеется штуцер с золотником. Перед тем, как проверить давление необходимо обязательно сбросить давление воды в системе до нуля. Для этого достаточно отключить насосную станцию и открыть кран пока вода не перестанет течь.

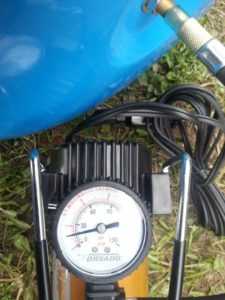

Накачивать воздух в гидроаккумулятор можно автомобильным компрессором или обычным насосом (лучше всего с манометром).

Иногда, при нажатии на золотник штуцера для воздуха из него поступает вода. Это может свидетельствовать о нарушении герметичности резиновой мембранны бака (“груши”). В этом случае её необходимо заменить.

Подробнее о насосной станции для водоснабжения дома в статьях:

Как отрегулировать реле давления на насосной станции

Регулировка реле давления воды для насоса: технология проведения работ и основные ошибки

В комплекте с насосной станцией владелец дома или дачи получает реле давления для насоса. Это замечательное устройство позволяет наполнять гидробак автоматически, избавляя хозяев от лишних хлопот, но требует самого внимательного отношения. Дело в том, что реле необходимо, во-первых, правильно подключить, а во-вторых — настроить для потребностей конкретного дома и его водопроводной системы. Пренебрежение этими важными моментами может привести к поломке всей насосной станции, а также к снижению сроков ее эксплуатации. Перед подключением и настройкой насосной станции необходимо разобраться в принципах работы реле давления и гидроаккумулятора.

Содержание

Обзор основных понятий

С помощью реле давления воды для насоса автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

• Давление включения или нижнее давление (Рвкл), при котором контакты реле давления для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
• Давление выключения или нижнее давление (Рвыкл), при котором контакты реле размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
• Перепад давления (ΔР) — разница предыдущих двух показателей.
• Максимально допустимое давление выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая емкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая ее в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т.д.

Проверка давления в гидроаккумуляторе

Сразу же после покупки насосной станции необходимо проверить давление, которое создано в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Еще один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Для настройки реле давления насоса лучше всего использовать механический манометр, который считается более надежной моделью, чем дорогие электронные устройства или недолговечные пластиковые изделия из Китая

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

Как правильно настроить реле давления?

Перед настройкой реле давления необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчета считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того, как в гидроаккумуляторе достигнуто необходимое давление воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка реле давления для насоса производится таким образом:

1. Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнет работать.
2. Открывают воду, чтобы полностью освободить систему от воды.
3. Когда произойдет включение реле давления, будет достигнуто значение нижнего давления. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
4. Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
5. После этого насос снова включают и ожидают, когда давление в системе поднимется до нужного уровня.
6. Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

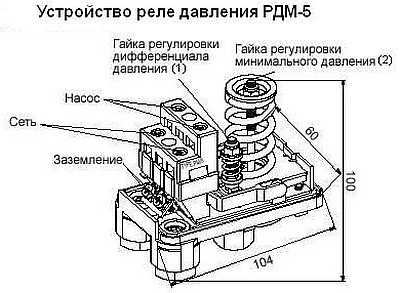

Вот схема, которая подойдет для большинства устройств:

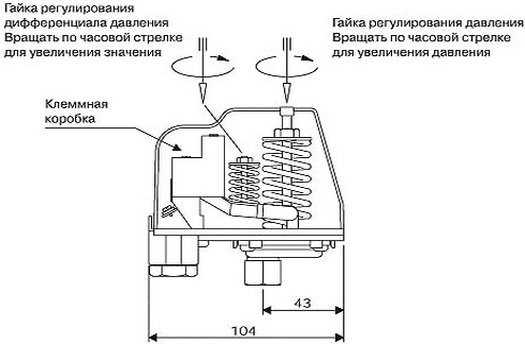

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Предлагаем вашему вниманию видео с примером проведения регулировочных работ:

Как отрегулировать давление насосной станции (безбашенки)

Какой узел насосной станции отвечает за регулировку давления

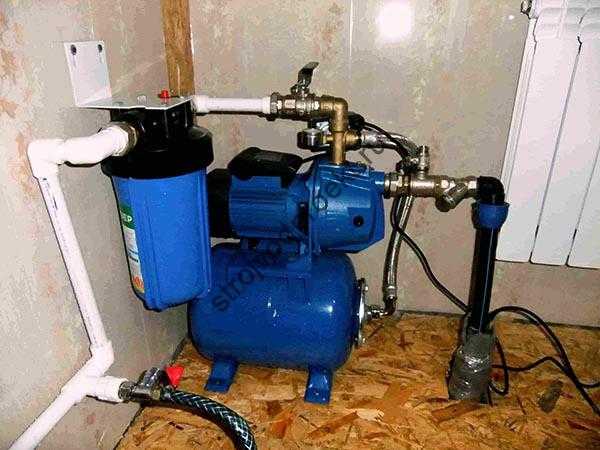

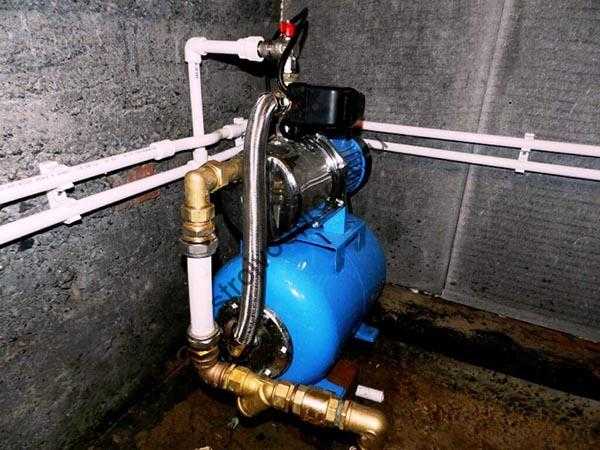

Стандартная насосная станция для водоснабжения дома или дачи (по другому её еще называют «безбашенка») состоит из нескольких основных узлов: насос, гидроаккумуляторный бак, манометр, реле, соединительные элементы (переходники, патрубки). Кроме этого, она могут быть снабжена дополнительными опциями: защитой от «сухого хода», защитой от перегрева, фильтром.

Чем регулировать?

Давление воды регулируется специальным реле, которое так и называется – «реле давления» и обязательно входит в комплект любой насосной станции. С помощью него насос отключается при достижении максимального заданного его значения и включается при его снижении до определенного уровня.

Регулировка реле насосной станции

Большинство реле имеют отрегулированные заводские установки давления в пределах: «нижнее» (включения) – 1,4-1,6 бар (атм.) и «верхнее» (выключения) 2,8-3,2 бар. Максимальное, на которые рассчитаны большинство реле, составляет 5-5,5 бар (атм.). Эти данные можно найти в его инструкции по эксплуатации, паспорте или на упаковке.

Как отрегулировать самому?

Но иногда заводские установки по тем или иным причинам не устраивают. Как отрегулировать реле давления насосной станции самому, уменьшить или увеличить его? Ничего сложного здесь нет.

Первое, что необходимо сделать – отключить безбашенку от питания. После этого нужно снять пластиковую крышку с реле. В зависимости от модели и производителя, для этого может понадобиться отвертка или ключ 8х10. Сняв крышку, мы увидим два пружинных регулятора.

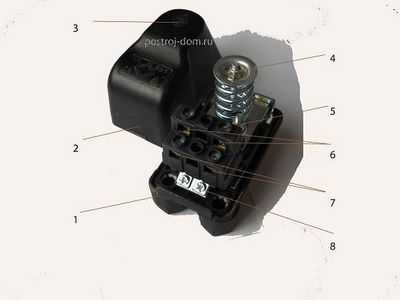

На фото: 1 – корпус реле 2 – крышка 3 – винт крепления крышки 4 – регулятор -Р+ 5 – регулятор -∆Р+ 6 – клеммы подключения насоса 7 – клеммы 220V 8 – заземление.

Как уменьшить или увеличить нижнее и верхнее

Если необходимо увеличить давление насосной станции, то гайку регулятора с обозначением «-Р+» (обычно он больше) закручиваем по часовой стрелке. Сначала будет достаточно закрутить на один оборот. После этого закрыть реле крышкой, включить станцию и по манометру определить давление в момент отключения насоса. Если давление увеличилось на достаточную величину, то регулировка на этом может быть закончена, если же оно меньше или больше, чем планировалось, то повторяем регулировку еще. Соответственно, для того, чтобы уменьшить давление насосной станции необходимо поворачивать гайку регулятора против часовой стрелки (в сторону – ). Стоит отметить, что при таком регулировании будет одновременно увеличиваться как давление включения, так и давление отключения насоса.

Как изменить верхнее не изменяя нижнее

Для того чтобы изменить разницу между «верхним» и «нижним» давлением служит другой регулятор (-∆Р+). Здесь тоже все просто: если необходимо увеличить разницу, то гайку необходимо закрутить, а если уменьшить – открутить. При этом «нижнее» будет оставаться неизменным, а будет изменяться только «верхнее» (отключения насоса). Момент отключения и включения также контролируется по манометру. Если разница между давлениями включения и выключения будет больше, то насос будет включаться реже, а если меньше – то чаще. Хотя это еще зависит и от объема гидроаккумуляторного бака.

На что следует обратить внимание

Следует обратить внимание на то, что нельзя закручивать очень сильно или до упора оба или один из регуляторов – реле может перестать срабатывать. К тому же, не желательно увеличивать давление больше чем 80% максимального, на которое рассчитано реле по паспорту, это тоже может привести к его поломке. Так, если реле рассчитано на максимальное 5 бар, то наибольшее давление (отключения насоса), которое можно устанавливать в системе: 5Х0,8=4 бар. Если в вашей системе водоснабжения вы намерены установить большее давление, то придется поискать реле с более высоким максимальным давлением.

Кроме того, собираясь увеличить давление насосной станции с помощью регулировки ее реле, необходимо проверить по графику ее характеристик сможет ли она развивать такое давление при определенном расходе и уровне поднятия воды (приблизительно 10 м водяного столба равняется 1 бар (атм.). Если, например, насос станции может развить давление только 3 атм. (30 м вод.ст.), то нет смысла регулировать реле на большее давление, потому что в этом случае он будет работать не выключаясь и все равно такого давления не достигнет.

Необходимо также учесть еще один момент. Если вы отрегулировали реле на отключение насоса на 3,5 атм. (бар), то такое давление будет на уровне расположения станции, а если точка забора (сантехническое устройство) находится выше, например, на втором этаже, то там оно будет меньше на разницу высоты из расчета: 1 м высоты – 0,1 бар.

После того, как вы отрегулировали давление насосной станции, необходимо подкорректировать и величину его в её гидроаккумуляторном баке.

Давление воздуха в гидроаккумуляторе насосной станции

Обычно давление воздуха в новом гидроаккумуляторном баке находится на уровне 1,5 бар (атм.). Оптимальным считается такое, которое на 5-10% ниже давления включения насоса. Если оно будет меньшим, то будет сильно растягиваться мембрана ( груша ), если большим, то в баке будет меньший запас воды. То есть, если вы увеличили давление отключения до 2 бар, то и в баке его необходимо увеличить, подкачав до 1,8 бар, и наоборот.

Как замерить и подкачать воздух?

Если безбашенка уже установлена и работает, то перед замерами и при накачивании воздуха необходимо обязательно выключить её и снизить до 0 давление в системе водоснабжения – открыть кран и подождать пока вода не перестанет вытекать.

Замерить давление воздуха в гидроаккумуляторе можно с помощью обычного автомобильного манометра, через штуцер с золотником, который находится на торце бака под пластиковой крышкой. Подкачивать воздух удобнее всего насосом или компрессором с манометром, чтобы сразу контролировать процесс.

Периодически необходимо проверять давление воздуха в баке, так как оно может уходить через золотник. Свидетельством падения или отсутствия его может быть более частое, чем раньше включение насоса или включение его сразу же после открывании крана.

Иногда случается, что при нажатии на золотник, из него начинает идти вода. Это свидетельствует о том, что повреждена резиновая мембрана – «груша» и ее необходимо заменить.

Подробности Просмотров: 94980

Как настроить реле давления насосной станции.

Регулировка давления гидрофора

Реле давления – это составная часть насосной станции (гидрофора), обеспечивающая автоматическую ее работу. Путем замыкания и размыкания контактов реле управляет включением и отключением насоса.

Реле имеет две характеристики:

• Давление отключения (бар) – «верхнее» давление при котором происходит отключение насосной станции. Примерное значение 2,5 – 3 бар
• Давление включения (бар) – «нижнее» давление при котором происходит включение насосной станции. Примерное значение 1,5– 1,8 бар.

Как правило, на насосных станция, поставляемых в сборе, реле давления уже настроено оптимальным образом. Однако при сборке станции из отдельных элементов (насос, бак, манометр и др.), настройка реле является обязательной.

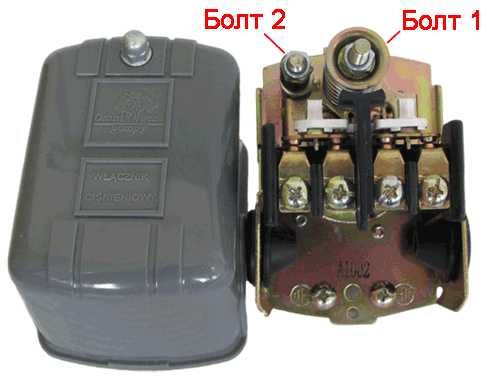

Для регулировки давления предусмотрены два болта, которые находятся под крышкой реле.

«Нижнее» давление включения регулируется большим болтом №1. Поворотом болта по часовой стрелке увеличиваем давление, поворотом против часовой стрелки уменьшаем его.

«Верхнее» давление отключения регулируется малым болтом №2. Поворотом болта по часовой стрелке увеличиваем давление, поворотом в обратную сторону уменьшаем его.

Сам процесс настройки реле давления на собранной насосной станции состоит из двух шагов:

1)Определение давления воздуха в расширительном баке

Давление воздуха необходимо определять при пустом баке и отключенной от электросети станции!

В расширительном баке установлена грушевидная резиновая диафрагма, в которую насос накачивает воду. Между диафрагмой и металлическим корпусом бака находится воздух под давлением. Для определения давления, а так же для накачки или спуска воздуха, в задней части резервуара предусмотрен специальный клапан (нипель). Давление воздуха в баке измеряется с помощью манометра, предназначенного для измерения давления в автомобильных колесах. При необходимости производится подкачка воздуха автомобильным насосом.

Для баков объемом 20-25 л давление воздуха должно составлять 1,4 – 1,7 бар, и 1,7 – 1,9 бар для резервуаров емкостью 50 – 100 л.

Воздух в баке должен быть всегда. Его давление необходимо периодически проверять (раз в месяц) и поддерживать в рекомендуемых значениях, что положительно скажется на сроке службы резиновой диафрагмы и комфорте использования насосной станции в целом.

2)Определение и регулировка давления включения и отключения насосной станции

После регулировки давления воздуха насосную станцию необходимо подключить к сети. Насос начнет закачивать воду в бак и отключиться при достижении установленного давления. Это будет «верхнее» давление и его значение отобразится на манометре. Если это значение отличается от рекомендуемого, то отрегулируйте его с помощью болта реле №2 (см. рис.).

Аналогично измеряется «нижнее» давление. Открыв кран и начав сливать воду наблюдайте за манометром. Давление будет постепенно падать и при достижении нижнего предела насос снова включиться. Значение давления по манометру в момент включения насоса и будет «нижним» давлением. При необходимости отрегулируйте его до рекомендуемых параметров с помощью болта реле №1 (см.рис.).

Важно знать, что давление включения насоса должно быть на 10% больше, чем давление воздуха в резервуаре! Несоблюдение этого правила может привести к ускоренному износу резиновой диафрагмы.

Вы можете установить на реле и другие, отличающиеся от рекомендуемых, значения давления включения и отключения, настроив тем самым насосную станцию под свой собственный уровень комфорта. Увеличив разницу между «верхним» и «нижним» давлением, вы сможете продлить срок службы насоса за счет более редких его включений. Однако при этом давление в системе будет неравномерным. При уменьшении разницы между «верхним» и «нижним» давлением насос будет включаться чаще, но при этом давление в системе будет постоянно ровное и комфортное.

Настраивая реле давления так же важно помнить, что гидроаккумулятор, сантехника, резиновые шланги и сама механика реле имеют свои предельные значения давления, которые не стоит превышать.

Соблюдая все эти простые рекомендации, ваша насосная станция будет служить Вам на радость долгие годы!

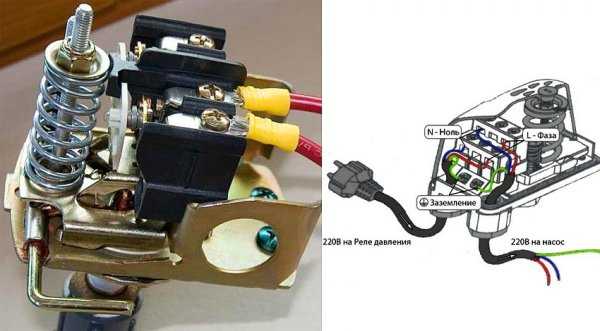

Электрическое подключение реле

С уважением, интернет-магазин Жлобин М аркет .

Источники: http://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/regulirovka-rele-davleniya-dlya-nasosa.html, http://www.postroj-dom.ru/vodosnabjenie/205-kak-otregulirovat-davlenie-nasosnoj-stancii-bezbashenki.html, http://zhlobinmarket.by/info/80-nasosy-dlia-vody/80-regulirovka-nastroika-rele-davleniya

Комментариев пока нет!

Источники: http://dab-shop.ru/articles/nastroyka-rele-davleniya-i-regulirovka-davleniya-vozdukha-v-gidroakkumulyatore/, http://www.postroj-dom.ru/faq/1/40.html, http://restart24.ru/kak/kak-otregulirovat-rele-davlenija-na-nasosnoj.html

santex1.ru

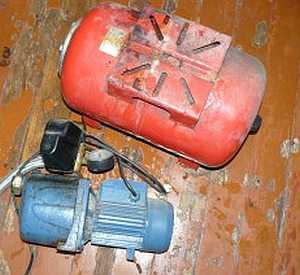

Самостоятельный ремонт и настройка насосной станции

Насосные станции – отличный способ обеспечить автономное водоснабжение. Они довольно быстро вошли в наше бытие и хорошо удерживают свои позиции. Бытовая насосная станция обеспечивает
автоматическое поддержание необходимого давления в системе водоснабжения путем самостоятельного включения и отключения по мере расхода воды. Но неисправности этих станций случаются довольно часто. Часть неисправностей связанна по природе среды – вода и электричество – быстрая коррозия металлических деталей. Этой болезни подвержены и погружные насосы, электро-бойлеры и другая техника. Если детали станции повреждены коррозией, то их надо только менять и по возможности устранить причину, например проверить заземление насосной станции. Рассмотрим типовые неисправности и методы их устранения

Условные обозначения на рис. 1-опора напорной магистрали, 2-кран, 3-обратный клапан, 4-реле давления, 5-отверстие для залива воды (у Silverjet отсутствует), 6-напорная магистраль, 7-насос, 8- магистральный фильтр, 9-всасывающая магистраль, 10-гидроаккумулирующий бак, 11-вода, 12- обратный клапан с сеточкой, 13-крышка, закрывающая ниппель, 14-отверстие для слива воды.

Поверхностный центробежный электронасос состоит из однофазного асинхронного двигателя и насосной части. Электродвигатель состоит из оребренного корпуса, статора, ротора, конденсаторной коробки и закрытого защитным кожухом вентилятора. Для защиты двигателя от перегрева в обмотку его статора встроено тепловое реле. Насосная часть состоит из корпуса, рабочего колеса и встроенного эжектора. Корпус насосной части, в
зависимости от модели насосной станции выполнен из чугуна, стекло-полипропилена или нержавеющей стали. Гидроаккумулятор состоит из стального резервуара и сменной мембраны из пищевого этилен-пропиленового
каучука. Гидроаккумулятор имеет ниппель для закачки в него воздуха под избыточным давлением. Манометр служит для визуального контроля давления в системе водоснабжения, а реле давления определяет верхний и нижний уровень давления, при достижении которых отключается и включается насос.
Соединение насосной станции с сетью питания осуществляется посредством кабеля со штепсельной вилкой, имеющей заземляющий контакт, и розетки с заземляющим контактом. После установки и включения насосной станции вода заполняет гидроаккумулятор и водопроводную систему. При достижении давления воды в системе верхнего предела настройки реле давления, электронасос отключается. При открытии водоразборного крана, в первый момент времени вода расходуется из гидроаккумулятора. По мере расхода воды давление в системе падает до нижнего предела настройки реле давления, после чего вновь включается электронасос. Вода поступает к потребителю и одновременно заполняет гидроаккумулятор. При достижении давления воды верхнего предела реле давления, электронасос снова отключится. Циклы включения и выключения насоса повторяются до тех пор, пока осуществляется разбор воды из системы.
Для корректной работы насосной станции необходимо на всасывающей магистрали использовать обратный клапан с сетчатым фильтром грубой очистки воды.

Рекомендации по установке насосной станции.На всасывающей магистрали используйте пластиковые трубы определенной жесткости, металлические трубы или шланги, армированные на разрежение (не путать с армированными на напор), для того чтобы предотвратить их вакуумное сжатие при всасывании.
8.1.2. Если используются пластиковые трубы или шланги, избегайте сгибаний и перекручивания.
8.1.3. Хорошо герметизируйте все соединения труб (подсос воздуха негативно сказывается на работе насосной станции).
8.1.4. Для удобства при обслуживании насосной станции рекомендуется использовать быстроразъемные соединения (например,
“американку”).
8.1.5. Всасывающая труба должна иметь на конце обратный клапан с сеточкой (рис. поз.12) при всасывании из колодца, а также, если возможно попадание мелких механических частиц, магистральный фильтр перед насосной станцией (рис. поз.8).
8.1.6. Конец всасывающей трубы должен быть опущен в воду на глубину более чем 30см от минимального уровня воды. Также необходимо, чтобы между концом всасывающей трубы и дном резервуара расстояние было больше 20 см.
8.1.7. На выходной трубе из насоса рекомендуется установить обратный клапан (рис.1 поз.3) для предотвращения гидро ударов в моменты включения/выключения насоса и кран (рис.1 поз.2), настройка которого описана в пункте 12,б. Для Silverjet предусмотреть возможность залива воды в насос, так как отсутствует заливное отверстие.
8.1.8. Укрепите насосную станцию в фиксированной позиции.
8.1.9. Избегайте большого количества изгибов и кранов в системе.
8.1.10. При всасывании с глубины более 4-х метров или при наличии горизонтального участка длинной более 4-х метров применяйте трубы с большим диаметром для улучшения работы насосной станции.
8.1.11. Обеспечьте защиту насосной станции от работы без воды. Если существует риск работы насосной станции без воды, за рекомендацией обратитесь к дилерам.
8.1.12. Обеспечьте слив воды со всех точек системы при возможности замерзания ее зимой. Для этого предусмотрите наличие сливных кранов, обращая внимание на обратные клапана, которые могут стоять в системе и препятствовать сливу воды.

Фиксация насоса
9.1. Насос должен быть установлен на ровной площадке, поближе к источнику воды.
9.2. В помещении (приямке), где находится насосная станция, нужно предусмотреть вентиляцию для уменьшения влажности и температуры воздуха (макс. темп. воздуха 40°С).
9.3. Расположите насосную станцию, соблюдая минимальные расстояния 20см от стен для обеспечения доступа к насосной станции при ее обслуживании.
9.4. Используйте трубы соответствующего диаметра.
9.5. Наметьте отверстия для крепежа насосной станции на поверхности, на которой она будет установлена. Просверлите отверстия для крепления насоса.
9.6. Проверьте, что трубы не испытывают механических напряжений (изгиба), затем закрутите винты крепления.

Основные причины неисправностей и ремонт насосной станции



1. Двигатель не работаетОтсутствует напряжение питания, сгорел предохранитель, заклинено рабочее колесо.

Проверить схему электрического подключения насосной станции. Прочистить насос. Провернуть крыльчатку вентилятора, если не крутится – неисправность двигателя (заклинило). До устранения причины станцию не включайте.

Проверить контакты реле давления. Проверить конденсатор.

Перед тем как приступить к ремонту насоса, необходимо слить из него остатки воды и отсоединить все подключенные устройства: расширительный бак, реле давления, манометр и другие.

В корпусе установлены диффузор и направляющая, соединенные между собой.



Если причиной неисправности гидрофора является поломка этих деталей, то необходимо просто заменить их на новые и собрать гидрофор в обратном порядке.

Если причина не в них, то необходимо искать неисправность в другой части насоса.

Задняя часть насоса состоит из самого электродвигателя, на валу которого установлена крыльчатка – основной механизм, позволяющий насосу перекачивать воду. Двигатель крепится к консоли, а специальный керамический сальник препятствует протечке воды через вал. После того как снимете крыльчатку  у Вас  будет доступ к сальнику.







2. Двигатель работает, станция не качает воду
В насосе станции нет воды. Воздух попал во всасывающий патрубок. Засорен всасывающий или подающий трубопровод.  Станция работает “на сухую”

Проверить положение уровня воды. Устранить все неплотности в трубопроводе. Очистить всасывающий трубопровод. При длинном горизонтальном трубопроводе может образоваться воздушная пробка в середине трубы. Надо заполнить весь трубопровод водой (возможно под давлением), чтобы устранить воздушную пробку. Для исключения подобного, горизонтальный участок трубы должен быть все время с небольшим уклоном в сторону забора воды.  Устранить причины работы «на сухую»

 3. недостаточная подача воды
Захватывается воздух (например упал уровень в колодце ниже заборного патрубка), засорены насос или трубопроводы. Воздух во всасывающем трубопроводе.

Прочистить насос и трубопроводы. Устранить неплотности. Даже небольшой подсос воздуха приводит к неработоспособности станции.

Возможно появилась трещина на деталях входной конструкции трубопровода (уголки, американка) в результате коррозии. Поврежденную арматуру заменить.





4. Станция включается и отключается слишком часто
Мембрана расширительного бачка повреждена. Отсутствие сжатого воздуха в расширительном баке или малое давление. Открыт обратный клапан вследствие блокировки посторонним предметом.

Заменить мембрану или расширительный бак. Опять же, в следствии коррозии возможно появление трещин в корпусе бака.  Закачать воздух в расширительный бак и проверить давление манометром. Разблокировать обратный клапан.

5. Станция не создает номинального  давления
Реле давления отрегулировано на слишком низкое давление. Рабочие колесо или подающий трубопровод заблокированы. Попадание воздуха во всасывающий трубопровод.

Отрегулировать реле давления. Как отрегулировать описано ниже. Возможно засорено входное отверстие реле давления –  почистить.
Отключить питание, демонтировать и почистить насос или подающий трубопровод. Проверить герметичность соединений на всасывающем трубопроводе. Проверить, чтобы на всасывающем трубопроводе не было колен или
обратных углов.

6. Станция работает не отключаясь
Реле давления настроено на слишком высокое давление.

Отрегулировать реле давления.

Если Вас интересует ремонт насоса типа Малыш, Водолей, Ручеек, Нептун, Каштан – подробное описание.

Регулировка давления

При неправильной регулировке, насос не будет включаться или будет работать не отключаясь. Поэтому, без острой необходимости не стоит менять настройки реле давления. Случай “неправильной работы” насосной станции вследствие самостоятельной неправильной регулировки реле давления не является гарантийным! А так же изделие снимается с гарантии, если составные части насосной станции вышли из строя, вследствие неправильной самостоятельной регулировки давления. В случае необходимости изменения давления в водопроводной системе, изменить его предельные уровни можно путем регулировки реле давления.

 Перед изменением давления включения насосной станции (нижнего значения рабочего давления) необходимо отрегулировать давление воздуха в гидроаккумуляторе. Перед этим необходимо отключить насосную станцию от электросети и слить всю воду из гидроаккумулятора. Регулировка давления воздуха в гидроаккумуляторе осуществляется через ниппель автомобильным насосом с манометром или компрессором.  Давление воздуха в гидроаккумуляторе должно соответствовать 90%..100% от необходимого давления включения насосной станции.

Реле давления насосной станции настроено на работу системы в диапазоне рабочего давления 1,5…3 атм. Для изменения давления включения или отключения насосной станции следует снять крышку реле давления, открутив пластиковый винт и изменить силу затяжки соответствующих пружин реле. Регулировка давления включения насоса (нижнего значения рабочего давления) осуществляется вращением гайки Р. Для увеличения давления включения ее необходимо поворачивать по часовой стрелке, для уменьшения – против часовой стрелки. Регулировка диапазона между нижним и верхним значениями рабочего давления осуществляется вращением гайки ΔР. Для расширения этого диапазона ее необходимо поворачивать по часовой стрелке, для сужения – против часовой стрелки После изменения регулировок, следует включить в электросеть, предварительно залитую водой станцию. Контроль давления осуществляется по манометру насосной станции.
ВНИМАНИЕ!
При регулировке реле давления, верхнее значение рабочего давления системы не должно превышать 95% от максимально-возможного давления на выходе насосной станции, указанного в технических характеристиках. В
противном случае электронасос будет работать не отключаясь, что приведет к скорому выходу его из строя.

Так же учтите, что гидроаккумулятор насосной станции требует периодического обслуживания. В воде всегда содержится небольшая часть растворенного воздуха, и этот воздух постепенно уменьшает полезный объем груши (резиновой мембраны) в гидроаккумуляторе. На гидроаккумуляторах большой емкости как правило есть специальные клапаны для спуска этого воздуха, в небольших гидроаккумуляторах которыми обычно комплектуются бытовые насосные станции, таких клапанов нет, и для удаления воздуха из мембраны надо с периодичностью в пару месяцев проделывать нехитрую операцию.

1. Необходимо обесточить насос и слить всю воду из гидроаккумулятора, лучше всего конечно для этого предусмотреть специальный краник, ну или воспользоваться ближайшим к гидроаккумулятору краном.

2. Процедуру из пункта 1 необходимо проделывать 2-3 раза подряд.

И пожалуйста не путайте гидроаккумулятор и накопительную емкость для воды, это разные девайсы, гидроаккумулятор предназначен для уменьшения количества пусков насоса, и как следствие увеличение его срока службы, а так же для защиты от гидроударов, при отключении электричества гидроаккумулятор конечно какое-то время будет снабжать вас водой, но на многое я бы не рассчитывал. На случаи отключения электричества или поломок водопровода и нужна накопительная емкость.

bazila.net

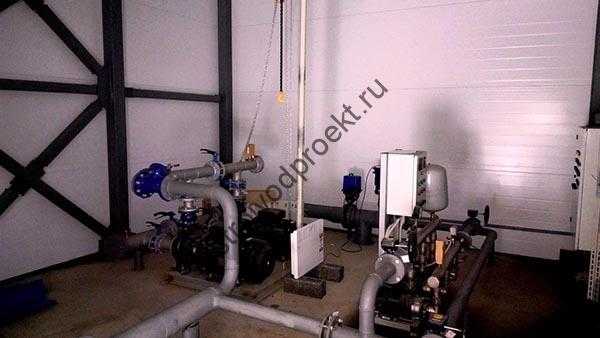

Вычисляем оптимальное давление в насосной станции

В гидроаккумулирующем баке должно присутствовать оптимальное давление. Он является неотъемлемой частью насосной станции и этот показатель должен соответствовать минимальному давлению, которое ранее было установлено на реле (допускается отклонение, но не более чем на 10%). При показателе в 1,5 бар, показатель для бачка составит порядка 1,35 бар. Определить показатель минимального давления можно и самостоятельно в случае, если регулировка проводилась без Вашего присутствия. Для этого понадобится манометр, которым проводится измерения в тот момент, когда осуществляется включение станции.

Содержание

Что используется для регулирования
Самостоятельная настройка
Насос не набирает необходимый уровень давления
Если станция не держит давление
Проводим настройку гидроаккумулятора

Что используется для регулирования

Для регулировки давления используется специальное реле, которое так и называется «реле давления». Оно является неотъемлемой деталью любого комплекта станции. При достижении максимальной отметки давления насос будет отключаться автоматически (это значение можно выставить самостоятельно), то же самое будет происходить и при снижении уровня давления. Большинство подобных устройств представляют собой металлические комплектующие, на которых расположены несколько регуляторов (пружинных).

Помимо этого там находятся клеммы, которые используются для подсоединения станции к общей сети и которые участвуют в заземлении. Имеет собственную контактную группу. Поверх все они закрываются при помощи пластиковой крышки. В нижней части монтируется мембрана, которая закрывается при помощи фланцевого патрубка. Зачастую используется тип соединения американка, который позволяет без труда прикрепить ее к переходнику насоса. В большинстве случаев, основные регулировки устанавливаются еще производителем и составляют: верхнее – 2,9-3,1 бар и нижнее – 1,5 бар. Максимальный показатель реле составит 5,5 бар. Подобная информация указывается производителем на упаковке или в паспорте устройства.

Самостоятельная настройка

Необходимо фиксировать показатель давления при выключении и включении, указанный на манометре. После отключения от сети удаляется пластиковая крышка, расположенная на реле (зачастую там имеется лишь один винт). При наличии нескольких крепежных элементов, один из них будет чуть больше другого, и находиться сверху, в то время как меньший будет как бы под ним. За показатель при выключении отвечает верхний винт, который имеет обозначение «Р» и значки «+» и «-». Винт вращается в установленном направлении (в сторону «+» или «-»). А вот сколько понадобится вращений? Для начала хватит и половины оборота, после чего можно приступать к запуску насосной станции. Наблюдаем, при достижении какого показателя он автоматически выключится. Фиксируем изменения и отключаем насос.

Начинаем вращать винт дальше, после чего снова производим запуск, который даст нам еще одно значение. Только так можно максимально эффективно приблизиться к необходимому показателю. Нижний винт будет характеризовать разницу между этими двумя показателями. При установке разницы в давлении необходимо производить те же манипуляции. Разница между показателем выключения и включения не должна превышать 1,5 бар. Чем больше разница, тем выше перепады внутри устройства, что не является приемлемым. При этом выключаться насос будет куда реже, и объем накаченной жидкости будет больше. Это удобно только в случае, если станция способна обеспечить необходимым давлением. Если понадобится установка показателя в 4 бар, то лучше сразу приобрести более мощное устройство.

Насос не набирает необходимый уровень давления

В процессе эксплуатации любого устройства данного типа, будь то импортное или отечественное, может случиться ситуация, когда произошел сбой в первоначальных установках, и работа устройства перестала быть оптимальной. В качестве причин можно назвать десяток типичных ситуаций, но хотелось бы обратить внимание на наиболее очевидные и распространенные:

• недостаточный показатель напряжения в сети;
• поломка коллектора;
• недостаточный уровень мощности насоса, установленного на станции.

Последняя ситуация подразумевает неверный выбор основных комплектующих, которые не способны предоставить оптимальный уровень давления внутри устройства. К тому же уровень жидкости может находиться слишком глубоко или далеко. Если устройство эксплуатировалось достаточно длительное время, может произойти весьма очевидный износ отдельных комплектующих, которые не позволят устройству работать на полную мощность. Для исправления сложившейся ситуации, потребуется замена станции на модель помощнее. Также возможно понизить уровень максимального давления, дабы оптимизировать работу станции.

Для того, чтобы подобных ситуаций не произошло, следует произвести верные расчеты касательно необходимой мощности устройства. Даже малейшая ошибка в вычислениях может привести к ряду дополнительных затрат, которые могут быть весьма существенными. В некоторых случаях единственным выходом может стать покупка нового оборудования. Бывают случаи, когда уровень оптимального давления набирается долгое время, что может привести к небольшой утечке воды. Может где-нибудь лопнуть труба и нарушить соединение (место установки резьбы). Если такое произошло, следует незамедлительно проверить всю систему на предмет неисправностей. Протечку следует искать в таких местах:

• соединительные участки;
• изгибы;
• колено.

Небольшую течь можно устранить, затянув крепления чуть потуже. Если пробоина большая, то участок отключается и изъян заделывается вручную. При напряжении в сети менее 222 В, оптимального уровня давления внутри устройства ожидать не следует. Устройство отключается, и при помощи домашнего тестера производится замер напряжения в сети. Возможны существенные потери КПД, которые в некоторых случаях могут составить 15%.

Если станция не держит давление

Бывают ситуации, когда установка не поддерживает необходимый уровень давления, то беж происходит существенное снижение показателя в тот момент, когда вода и вовсе не расходуется. Это подразумевает наличие неисправности в обратном клапане устройства. Причиной может быть загрязнение, которое приводит к тому, что частично вода сливается в резервуар. Если с клапаном все в порядке, то следует начать поиски утечки. Подобная ситуация может сложиться и в том случае, если жидкость подается в систему под куда меньшим напором. Тогда необходимо провести самостоятельную регулировку давления станции. Изменению подлежит только реле, которое отвечает за функцию автоматического выключения и включения станции.

Какой показатель считается оптимальным:

• при отключении показатель будет 2,5-3 атм;
• при включении показатель будет 1,5-1,8 атм.

Любые манипуляции следует совершать с особой аккуратностью, тем более, если речь идет о регулировке датчиков давления внутри устройства. Неверные действия могут сбить общую настройку и привести к скорой поломке оборудования. Любые настройки должны начинаться с проверки работоспособности гидроаккумулятора. Для начала его отключают от сети, а бак сливается. Уровень давления можно измерить и при помощи автомобильного насоса, на котором установлен манометр (показатель должен составить порядка 1,5 атм). Подкачивается в том случае, если этот показатель ниже. Рекомендуется с периодичностью проверять давление и подкачивать в случае необходимости. Это поможет существенно продлить срок службы устройства. Если работа оборудования не налажена даже после проведения всех необходимых манипуляций, то настройке уже должен подлежать сам датчик.

Целостность мембраны также может о многом сказать. Представляет собой резиновую грушу, которая размещена в самом бачке. Если при нажатии вода слегка подтекает, то герметичность нарушена. В этом случае сначала решается проблема с грушей, а уже потом проводится регулировка. При проведении ремонтных работ понадобится частичная разборка бачка. Подобные работы не должны составить особого труда. Достаточно поочередно снять болты, находящиеся на корпусе, после чего аккуратно удалить бачок. После груша натягивается и проверяется повторно. Если дырочка небольшая, то ее можно заделать. При наличии существенных повреждений рекомендуется заменить изделие.

Проводим настройку гидроаккумулятора

После покупки нового гидравлического бачка, необходимо его правильно установить. Но перед этим следует правильно определить давление внутри основного резервуара и самой системы. Для начала давление подкачивается вручную до 1,5 атм, но если имеется большая утечка, стоимость подобного оборудования может быть существенно снижена поставщиками, дабы сбыть бракованную продукцию. Для того, чтобы убедиться в исправности, необходимо слегка открутить декоративный колпачок, который имеется на каждом золотнике в автомобиле и  проверить уровень давления. При возможности следует использовать все тот же манометр. При этом он может быть как механическим, так и электронным. Корпус может быть изготовлен из высококачественного пластика или металла. В некоторых моделях он является неотъемлемым комплектующим.

Точность этого прибора должна быть максимальной, ведь даже отклонение в 0,5 атм может повлиять на качество работы оборудования. Пластиковые изделия рекомендуется не использовать, так как уровень их погрешности достаточно высок. В большинстве случаев речь идет о моделях китайского производства. Уровень заряда и окружающая температура также могут повлиять на показатели, снимаемые с электрических манометров. Их стоимость слишком высока. Именно поэтому рекомендуется использовать самый обычный автомобильный манометр. Количество делений должно быть минимальным, что позволит произвести более точные измерения. При наличии шкалы на 20 атм, измеряется всего 1 или атм. В этом случае особой точности не будет. Если воздушных масс в резервуаре меньше, то воды там несколько больше. При этом разница между заполненным и пустым бачком будет весьма существенной.

При необходимости, можно поддерживать уровень давления в 1,5 атм, тогда давления будет слегка повышенным. Если речь идет исключительно о бытовом использовании, то достаточным будет показатель в 1 атм. Куда меньший запас жидкости будет в бачке при давлении в 1,5 атм. В этом случае подкачивание будет происходить несколько чаще. При отсутствии электроэнергии жидкости может и не хватить. В этом случае лучше пожертвовать показателем давления, ведь душ с гидромассажем можно использовать и при полном бачке, а вот после его опустошения останется только ванная. Правильный режим будет установлен только после того, как будут расставлены основные приоритеты. Ниже отметки в 1 атм понижать не имеет смысла. Правда, существенно повышать также не стоит. Если давления будет недостаточно, а груша будет наполнена полностью, то она будет соприкасаться со стенками резервуара, что приведет к скорейшей поломке. При повышенном давлении полностью накачать бачок также не получится, так как большую часть пространства будет занимать воздух.

strojvodproekt.ru

как отрегулировать реле давления воды с гидроаккумулятором

Реле давления для гидроаккумулятора полностью отвечает за его режим работы и периодичность активации насоса. Это главное управляющее устройство системы. Вся схема подачи воды тесно связана с выставленными на нем значениями. Именно этот элемент дает сигнал электронасосу включаться или выключаться.

Место прибора в системе подачи воды

Гидроаккумулятор (ГА) состоит из емкости, клапана для стравливания, фланца, 5-выводного штуцера (тройника) с муфтами для соединения, а также реле давления (управляющего узла), которое задает ритм всей работе.

Функции:

• главный управляющий элемент
• обеспечивает работу без перегрузок
• контролирует оптимальное наполнение бака водой
• продлевает срок службы мембраны и всего оборудования в целом

Манометр, который показывает давление в баке, есть в комплекте или докупается отдельно.

Насос выкачивает воду из скважины, направляет ее по трубам. Далее, она попадает в ГА, а из него – в домашний трубопровод.  Задача мембранного бака – поддерживать стабильное давление, а также цикл работы помпы. Для нее существует определенный максимум активаций – около 30 в час. При превышении механизм испытывает нагрузки и через короткое время может выйти из строя. Отрегулировать реле давления воды нужно так, чтобы устройства работали, как положено, не превышая критической нагрузки.

Под настройкой накопительного бака подразумевают создание требуемого количества атмосфер в нем самом и правильное выставление порогов срабатывания помпы

Устройство и принцип работы

Прибор имеет вид коробки различной формы с элементами управления под крышкой. Она крепится к одному из выходов штуцера (тройника) емкости. Механизм оснащен небольшими пружинами, которые регулируют, поворачивая гайки.

Принцип работы по порядку:

1. Пружины соединены с мембраной, реагирующей на скачки нажима. Увеличение показателей сжимает спираль, уменьшение приводит к растяжению.
2. Контактная группа реагирует на указанные действия, смыкая или размыкая контакты, тем самым передавая сигнал насосу. Схема подключения обязательно учитывает подсоединения его электрокабеля к устройству.
3. Накопитель заполняется – нажим растет. Пружина передает силу напора, устройство срабатывает согласно выставленным значениям и выключает помпу, передавая ей команду об этом.
4. Жидкость расходуется – натиск слабеет. Это фиксируется, двигатель включается.

Узел состоит из таких деталей: корпус (пластик или металл), мембрана с крышкой, латунный поршень, шпильки с резьбой, пластины из металла, муфты под кабели, колодки для клемм, платформа на шарнирах, чувствительные пружины, контактный узел.

Алгоритм действия управляющего устройства максимально простой. Механизм реагирует на изменение количества атмосфер внутри накопителя. Подвижную платформу поднимают или опускают пружины в зависимости от нажима на поршень, а та в свою очередь взаимодействует с контактами, которые подают сигнал помпе о старте или прекращении закачки.

Установка

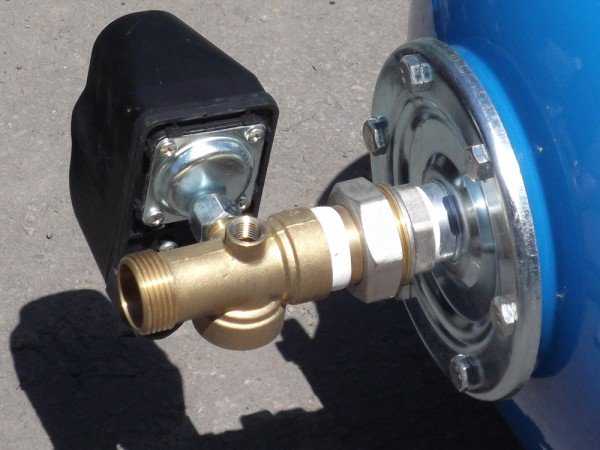

Зачастую комплект ГА продается в разобранном состоянии, и контролирующий блок нужно монтировать самому.

Подключение реле давления к гидроаккумулятору поэтапно выглядит так:

1. Станцию отключают от сети. Если в накопитель уже накачали воду, то ее сливают.
2. Прибор фиксируется стационарно. Он навинчивается на 5-выводной штуцер агрегата или на выходной патрубок и должен быть жестко закреплен.
3. Схема подключения проводов обычная: есть контакты для сети, насоса, а также заземление. Кабели пропускают сквозь отверстия на корпусе и подсоединяют к контактным колодкам с клеммами.

Электрическое подключение к насосу

Настройка

Перед тем как отрегулировать реле, нужно учесть, что его значения неразрывно связаны с давлением внутри мембранного бака. Сначала нужно создать требуемую величину нажима внутри него, а потом перейти к работе с рассматриваемым элементом управления.

Регулировку проводят в 3 этапа:

• давление внутри ГА
• уровень запуска помпы
• отметка отключения

Для оптимальной работы необходимо подгонять параметры несколько раз опытным путем, учитывая расход воды, высоту труб и величину напора в них.

Показатели внутри гидроаккумулятора

Желательно чтобы регулировка давления в гидроаккумуляторе учитывала следующие примеры и правила:

• для одноэтажного дома достаточно 1 бара, а если бак установлен в подвале, то добавляют еще 1
• значение должно быть больше, чем в наиболее высокой точке водозабора
• сколько атмосфер должно быть внутри емкости определяют по следующей формуле: к высоте труб до самой верхней точки забора воды добавляют 6 и полученный результат делят на 10
• если точек потребления много или разветвление трубопровода значительное, то к полученной цифре добавляют еще немного. Сколько добавить определяется опытным путем. Для этого есть следующее правило. Если значение занижено, то вода не будет доставляться к приборам. Если оно будет завышено, то ГА будет постоянно пуст, натиск будет слишком силен, а также возникнет риск разрыва мембраны.

Для того чтобы повысить давление в гидроаккумуляторе, воздух подкачивают обыкновенным велосипедным насосом (на корпусе есть специальный золотник), для понижения – его стравливают. Пневмоклапан для этого расположен под декоративной накладкой. Процедуру нужно делать при отсутствии напора воды, для чего требуется просто закрыть краны.

Величину показателей определяют манометром, подключаемым к золотнику. Коррекцию производят после того, как насос отключился. Перепад давления создают, открывая кран в ближайшей точке.

Производители стандартно устанавливают давление в баке в 1,5 – 2,5 бар. Его увеличение уменьшает полезное пространство внутри емкости и повышает давление в системе – это нужно учитывать при расчетах.

Основы регулировки порогов срабатывания

Есть две пружины с гайками: большая отвечает за значения для отключения насоса, меньшая – для включения. Болты отпускаются или закручиваются, тем самым производится регулировка.

Настройка реле давления гидроаккумулятора будет качественной, если соблюдать такие правила:

• средняя рекомендуемая разница между значениями для включения и выключения насоса – 1 — 1,5 атм
• давление внутри ГА должно быть ниже, чем выставленное значение для включения насоса на 10 %. Пример: если отметка для активации выставлена на 2,5 бара, а для выключения – на 3,5 бара, то внутри емкости должно быть 2,3 бара
•  гидроаккумулятор и блок управления имеют свои границы нагрузки – при покупке нужно проверить, совпадают ли они с расчетами по системе (высота труб, количество точек забора, частота расхода)

Рассматриваемый механизм контролирует максимальную и минимальную величину давления в баке. Он поддерживает разницу его значений при активации и выключении станции. Предел его настроек зависит от мощности и часового расхода помпы.

Заводские параметры указывают в техпаспорте товара. Обычно они такие:

• предельные границы – 1 – 5 атм
• диапазон функционирования насоса – 2,5 атм
• стартовая отметка – 1,5 атм
• максимальна отметка для отключения – 5 атм

Подготовка и пример выставления нужных значений

Подготовка:

• бак подключают
• регулировку управляющего узла осуществляют под давлением, систему не отключают от питания
• внутри агрегата давление должно быть ниже на 10 – 13%, чем у насосной станции. То есть примерно на 0,6 – 0,9 атм, чем отметка, при которой включается мотор
• все краны закрывают
• выставленный уровень проверяется манометром в течение часа, чтобы убедиться, нет ли утечек
• снимают крышку корпуса блока, чтобы иметь доступ к гайкам и наблюдать за пружинами

Настройка с примером выставления отметок 3,2 атм для отключения и 1,9 атм для включения (двухэтажный дом):

1. Запускают помпу, чтобы определить напор в системе. Она должна заполнить накопительную часть устройства и повысить давление.
2. Определяют, на каком показателе манометра произойдет отключение (обычно это не более 2 атм.) При превышении в действие вступает малая пружина, что отчетливо видно.
3. Мотор остановлен выше 3,2 – 3,3 атм, этот показатель уменьшают, вращая гайку на малой пружине по четверть оборота, так как она очень чувствительна, до тех пор пока мотор не включится.
4. Делают проверку манометром: 3 – 3,2 атм будет достаточно.
5. Включают кран, чтобы сбросить натиск и чтобы ГА освободился от жидкости и фиксируют манометром отметку активации помпы, обычно это 2,5 атм – достигнут нижний показатель давления.
6. Чтобы уменьшить нижний порог, вращают болт большой пружины против часовой стрелки. Далее, старт насоса до поднятия давления на необходимый уровень, после чего нужно манометром проверить давление. Приемлемое значение – 1,8 – 1,9 атм. При «провале» гайку вращают по часовой стрелке.
7. Еще раз немного подгоняют малую пружину, уточняя уже выставленные пороги.

Болты для регулировки очень чувствительные – поворот всего на 3/4 оборота может добавить 1 атм. Давление включенной помпы должно быть на 0,1 – 0,3 атм больше, чем в пустом накопителе, что исключит повреждение «груши» внутри его.

Процесс настройки кратко

Для лучшего понимания, как настроить реле давления, изложим процесс четче:

• отметка включения помпы (минимальное давление): вращение болта большой пружины по часовой стрелке увеличивает стартовую отметку, против – уменьшает;
• значение для отключения: двигают малую пружину, при закручивании – разница давления увеличивается, при откручивании – отметка срабатывания уменьшается;
• результат проверяют открыванием крана и сливанием воды, фиксируя момент включения помпы;
• внутреннюю силу нажима регулируют, спуская или накачивая воздух и проверяя это манометром.

Увеличением заводских параметров включения (выше 1, 5 атм) создается риск критической нагрузки на мембрану гидробака. Рабочий диапазон помпы регулируют, учитывая максимально возможную нагрузку для водоразборной арматуры. Уплотнительные кольца бытовых кранов максимально выдерживают 6 атм.

Обслуживание, неполадки, эксплуатация

Профилактические действия и ремонт:

• механические чувствительные части необходимо проверить и отрегулировать
• контакты желательно почистить
• при несрабатывании не спешите разбирать механизм – сначала попробуйте легко постучать не слишком тяжелым предметом по корпусу
• шарниры «качелек» смазывают консистентной смазкой раз в год
• не закручивайте гайки регулировки полностью – механизм не будет работать

Если прибор не держит давление, неправильно срабатывает или вообще не работает, воздержитесь от поспешных выводов и не выбрасывайте его.  Пыль, мусор, песок в мембранном пространстве не дают ему нормально реагировать. Действия по исправлению проблемы такие:

1. Открутить 4 болта на дне, снять накладку с входным патрубком и крышку.
2. Осторожно промыть мембрану, а также полости вокруг нее.
3. Установить все элементы в обратном порядке.
4. Снова выставить пороги и осуществить пробный запуск.

Мастера рекомендуют, перед тем как правильно настроить реле, не превышать верхний порог больше на 80% максимально допустимых значений для конкретной модели, которые указаны в инструкции (стандартно около 5 – 5,5 атм.).

Для качественной работы в трубопроводе не должно быть воздуха. Периодически (раз в 3 – 6 мес.) нужно проверять выставленные пороги срабатывания, показатели давления в ГА, и стравливать или подкачивать воздух. Прежде чем приступить к настройке, нужно узнать, сможет ли реле давления для гидроаккумулятора и сам агрегат выдержать требуемые нагрузки, отвечают ли им его технические возможности.

oskvazhine.ru

Как настроить реле давления насосной станции. Регулировка давления гидрофора

Подробности

Просмотров: 329300



Как настроить реле давления насосной станции.

Регулировка давления гидрофора

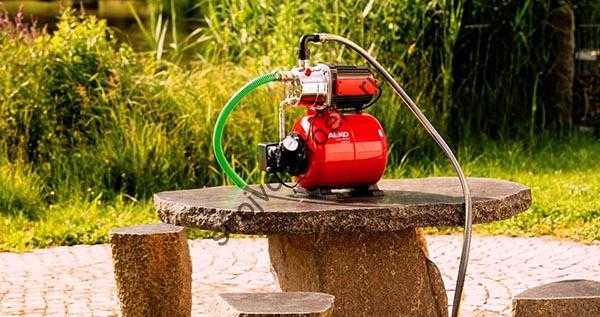

     Реле давления – это составная часть насосной станции (гидрофора), обеспечивающая автоматическую ее работу. Путем замыкания и размыкания контактов реле управляет включением и отключением насоса.





     Реле имеет две характеристики:

• Давление отключения (бар) – «верхнее» давление при котором происходит отключение насосной станции. Примерное значение 2,5 – 3 бар;
• Давление включения (бар) – «нижнее» давление при котором происходит включение насосной станции. Примерное значение 1,5– 1,8 бар.

     Как правило, на насосных станция, поставляемых в сборе, реле давления уже настроено оптимальным образом. Однако при сборке станции из отдельных элементов (насос, бак, манометр и др.), настройка реле является обязательной.

     Для регулировки давления предусмотрены два болта, которые находятся под крышкой реле.



     «Нижнее» давление включения регулируется большим болтом №1. Поворотом болта по часовой стрелке увеличиваем давление, поворотом против часовой стрелки уменьшаем его.

      «Верхнее» давление отключения регулируется малым болтом №2. Поворотом болта по часовой стрелке увеличиваем давление, поворотом в обратную сторону уменьшаем его.

     Сам процесс настройки реле давления на собранной насосной станции состоит из двух шагов:

      1) Определение давления воздуха в расширительном баке

      Давление воздуха необходимо определять при пустом баке и отключенной от электросети станции!

      В расширительном баке установлена грушевидная резиновая диафрагма, в которую насос накачивает воду. Между диафрагмой и металлическим корпусом бака находится воздух под давлением. Для определения давления, а так же для накачки или спуска воздуха, в задней части резервуара предусмотрен специальный клапан (нипель). Давление воздуха в баке измеряется с помощью манометра, предназначенного для измерения давления в автомобильных колесах. При необходимости производится подкачка воздуха автомобильным насосом.

     Для баков объемом 20-25 л давление воздуха должно составлять 1,4 – 1,7 бар, и 1,7 – 1,9 бар для резервуаров емкостью 50 – 100 л.

     Воздух в баке должен быть всегда. Его давление необходимо периодически проверять (раз в месяц) и поддерживать в рекомендуемых значениях, что положительно скажется на сроке службы резиновой диафрагмы и комфорте использования насосной станции в целом.

      2) Определение и регулировка давления включения и отключения насосной станции

     После регулировки давления воздуха насосную станцию необходимо подключить к сети. Насос начнет закачивать воду в бак и отключиться при достижении установленного давления. Это будет «верхнее» давление и его значение отобразится на манометре. Если это значение отличается от рекомендуемого, то отрегулируйте его с помощью болта реле №2 (см. рис.).

      Аналогично измеряется «нижнее» давление. Открыв кран и начав сливать воду наблюдайте за манометром. Давление будет постепенно падать и при достижении нижнего предела насос снова включиться. Значение давления по манометру в момент включения насоса и будет «нижним» давлением. При необходимости отрегулируйте его до рекомендуемых параметров с помощью болта реле №1 (см.рис.).

      Важно знать, что давление включения насоса должно быть на 10% больше, чем давление воздуха в резервуаре! Несоблюдение этого правила может привести к ускоренному износу резиновой диафрагмы.

      Вы можете установить на реле и другие, отличающиеся от рекомендуемых, значения давления включения и отключения, настроив тем самым насосную станцию под свой собственный уровень комфорта. Увеличив разницу между «верхним» и «нижним» давлением, вы сможете продлить срок службы насоса за счет более редких его включений. Однако при этом давление в системе будет неравномерным. При уменьшении разницы между «верхним» и «нижним» давлением насос будет включаться чаще, но при этом давление в системе будет постоянно ровное и комфортное.

      Настраивая реле давления так же важно помнить, что гидроаккумулятор, сантехника, резиновые шланги и сама механика реле имеют свои предельные значения давления, которые не стоит превышать.

      Соблюдая все эти простые рекомендации, ваша насосная станция будет служить Вам на радость долгие годы!

Электрическое подключение реле

С уважением, интернет-магазин “ЖлобинМаркет”.

zhlobinmarket.by
