Давление в расширительном бачке водоснабжения
Автономность – обязательная характеристика современных отопительных систем и водоснабжения. Чтобы участие домовладельца было минимальным, и не нужно было постоянно отслеживать работу отопления, устанавливают гидробак. А для этого величина давления в расширительном бачке водоснабжения должна быть оптимальной. Только так система работает бесперебойно, и не требует лишнего обслуживания.

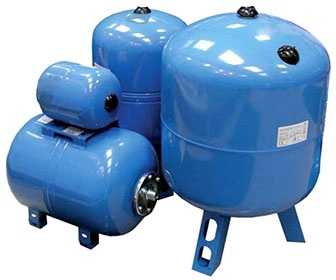

Характеристика закрытых расширительных баков
Главная задача расширительных бачков – поддерживать давление в заданных пределах.
Используются герметичные емкости из металла, в которых находится запас теплоносителя на случай температурного сжатия жидкости. Так решается проблема завоздушивания трубопровода. Если теплоноситель, расширяясь при нагревании, создает слишком большое давление, гидробак компенсирует перепад.
Несмотря на кажущуюся простоту конструкции, расширительные бачки отличаются друг от друга, и различные модели имеют разные эксплуатационные параметры. Конструктивно различаются следующие типы гидробаков:
- Резервуары, предусматривающие замену груши.
- Баки со стационарно установленной мембраной.
- Емкости, не имеющие в конструкции мембраны.
В первом случае груша выполняет функцию мембраны. Именно в нее закачивается воздух, который меняет объем рабочей камеры при термическом увеличении объема жидкости в системе. Давление воздуха в расширительном баке должно быть таким, чтобы выдавливать воду в трубы при падении температуры в радиаторах.
Настройка давления бака в системе водоснабжения
Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.
Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:
- Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
- Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
- Фиксируют давление воздуха в расширительном баке при помощи манометра.
- В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.
При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.
Следует помнить, что после включения насоса рабочая камера гидробака наполнится водой, а уже потом достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не меняется в процессе пользования системой.
Регулировка гидробака в обвязке водонагревателя
Здесь есть одна особенность. Такие гидробаки должны иметь рабочее давление воздуха чуть выше, а именно, на 0,2 бар выше, чем написано в инструкции.
Так, если насос выдает 3,5 бар, гидробак настраивается на 3,7 бар. Первая проверка работоспособности и настройка выполняется перед запуском системы, пока емкость не заполнена теплоносителем.
Отсутствие жидкости в камере – нормальный режим работы. А заполняется она только когда вода в трубах нагревается. Нехватка давления воздуха в расширительном баке приводит к тому, что теплоноситель заполняет резервуар, что является нарушением эксплуатационных требований. В этом случае необходимо отключить и спустить систему, а затем настроить гидробак заново.
Гидробак открытого типа
Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).
Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.
Правила обслуживания гидробака

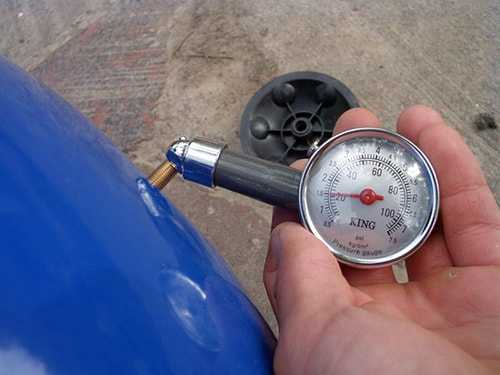

Суть ревизии заключена в проверке давления в воздушной камере. Манометр должен быть исправен, и иметь точность измерения 0,1 бар. Можно пользоваться автомобильным прибором для проверки давления в шинах. Удобно, когда шкала содержит градацию и в атмосферах. Тогда не придется производить перерасчет, если в инструкции указано давление в других единицах.
Если в результате накачивания давление воздуха в расширительном баке не поднимется, это может свидетельствовать о том, что груша или мембрана вышла из строя, и требует замены. В процессе осмотра проверяют ниппель и клапаны. Они должны быть герметичны.
Важно, чтобы это оснащение выдерживало установленные заводом-изготовителем параметры. Проверять прочность не стоит, но после накачки воздух должен оставаться в газовой камере долгое время.
vodatyt.ru
Какое давление должно быть в расширительном баке системы водоснабжения
Содержание статьи:
Расширительный бачок почти незаменим в водоснабжении загородного дома. Он позволяет запастись дополнительным объемом воды на случай отключения, или избежать потери этой жидкости в момент ее нагревания бойлерной системой.
Функции расширительных баков для систем водоснабжения
Давление в расширительном баке устанавливают в пределах 1-3 бар
Расширительный бачок с внутренним давлением универсален, поэтому использоваться может для нескольких целей. Первый способ применения – в системе нагрева воды бойлерами в качестве дополнительной емкости для отвода при тепловом расширении. Другой способ применения – гидроаккумулятор.
Несмотря на разные выполняемые функции, бак в обоих случаях имеет идентичную конструкцию. Состоит из стального корпуса закрытого типа с внутренним пространством, которое разделено пополам эластичной мембраной. В верхнем отсеке содержится сжатый воздух (иногда используется азот), а в нижний закачивается жидкость.
Расширительный бак как аккумулятор
Емкость подключается к системе с целью накопления дополнительной воды на тот случай, если водоснабжение прекратится. Принцип действия такой: бачок соединяется патрубком с трубами водопровода в любой точке, и при открытии крана вода начинает заполнять емкость. На соединении установлен обратный клапан, не позволяющий воде выливаться обратно.
Как только жидкость попадает внутрь, мембрана начинает двигаться вверх до тех пор, пока давление сжатого воздуха над ней не сравняется с давлением воды в системе. Стоит учитывать, что полезный объем бака составляет примерно половину от общего. В моменты отключения подачи водоснабжения, жидкость можно выкачивать из емкости через другой клапан.
Расширительный бак для бойлера
Вода имеет свойство расширяться при нагревании. Когда повышается ее температура, объем начинает возрастать. Так как емкость нагревательной системы изначально заполнена полностью, избыточная жидкость вытекает.
Чтобы избежать потерь воды, дополнительно используют расширительный бачок, устанавливаемый над бойлером. Он принимает в себя излишек. Полезное пространство внутри бака должно составлять примерно 10% от объема бойлера.
Нормальное давление
В руководстве к агрегату написано, какое давление должно быть в расширительном баке системы водоснабжения по умолчанию в данной конфигурации. Обычно оно составляет от 1 до 3 бар.
Необходимый показатель зависит еще от того, где бак находится относительно системы водоснабжения, к которой присоединен. По стандартным правилам в емкости должно быть на 0,2 атмосферы больше. Если они располагаются на одном уровне, достаточно будет этой разницы.
Если высота между расширительным бачком и системой отопления составляет 12 м, на каждые 10 метров нужно добавить дополнительную 1 атм. Получается, что для заданных условий нормальным будет давление внутри бака, которое выше водопроводного на 0,2 + 1,2 = 1,4 атмосферы.

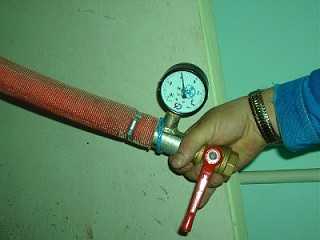

Как измерить давление в расширительном бачке
Существует два способа узнать, под каким давлением газ находится внутри. Если к расширительному бачку с внешней стороны прикреплен манометр, его шкала покажет данные показатели. Желательно убедиться, что устройство работает правильно. Предварительно перекройте клапаны, чтобы отмежевать емкость от системы водоснабжения. Спустя 10 минут нужно сперва накачивать, а потом снова спустить воздух в баке, при этом наблюдая за поведением стрелки. Если она смещается, а движения ее плавные, то все в порядке.
Если на баке отсутствует встроенный манометр, необходимо воспользоваться портативным аналогом. Съемное устройство для измерения давления имеет такой же разъем, какой есть на выпускном клапане расширительного бачка в верхней части. Его нужно надеть и плотно закрепить. Затем открыть клапан, чтобы манометр с баком стали одной системой. Стрелки устройства покажут текущее внутреннее давление.
Регулировка показателей
Временами давление в расширительном бачке падает, поэтому его нужно периодически подкачивать, чтобы эффективность устройства оставалась на прежнем уровне. На каждой мембранной емкости есть золотник. К нему можно подключить велосипедный или автомобильный насос, либо баллон со сжатым газом.
Накачать мембранный бак водоснабжения можно вручную или с использованием автоматического насоса. Если используете баллон со сжатым воздухом, дополнительные усилия не требуются. Нужно соединить его с емкостью специальным шлангом. Затем открыть на баллоне клапан, выпускающий газ, который под давлением сам наполнит закрытый расширительный бачок.
Необходимо внимательно следить за показаниями манометра, чтобы вовремя закрутить клапан, как только внутри установится правильное давление.
strojdvor.ru
Допустимое давление в системе холодного водоснабжения. Способы повышения давления в водопроводе. Гидроаккумуляторы и расширительные баки
Одна из систем, создающих комфортные условия для жизни — водопровод. От того, как он функционирует, зависит работоспособность некоторой бытовой техники, а также сможем ли мы нормально принять водные процедуры. О том, каким должно быть давление воды в водопроводе и как его повысить или снизить и будем говорить.
Давление воды: нормативы и реальность
Чтобы нормально функционировала сантехника и бытовая техника, требуется подача воды с определенным напором. Этот напор принято называть давлением воды. Надо сказать, что для разных типов техники требуется разное давление. Так стиральная и посудомоечная машина, душ, краны и смесители работают нормально при 2 атмосферах. Для работы джакузи или ы с гидромассажем требуется уже не менее 4 атм. Так что оптимально давление воды в водопроводе в 4 атм или около того.
Для бытовой техники и сантехнического оборудования есть еще такой показатель, как максимально допустимое давление. Это предел, который данное оборудование может выдержать. Если говорить о частном доме, то на этот параметр можно внимания не обращать: тут работает ваше личное оборудование и выше 4 атм, ну, максимум 5-6 атм. Выше в таких системах напора просто не бывает.
Единицы измерения давления — пересчет и соотношение
Для сетей централизованного водоснабжения нормативами установлено рабочее давление воды в водопроводе многоквартирного дома — 4-6 атм. В реалии оно колеблется от 2 атм до 7-8 атм, порой бывают скачки до 10 атм. Очень сильно оно повышается после или во время ремонтных работ, причем это делают специально. Идет так называемая опрессовка — проверка надежности и герметичности системы повышенным давлением. При помощи такой проверки выявляются все слабые места — появляются течи и их устраняют. Неприятный момент в том, что некоторые приборы могут иметь более низкий предел прочности, в результате они тоже окажутся «слабым местом», а их ремонт обычно стоит немало.
Бывает в многоэтажках и противоположная ситуация — давление воды в водопроводе слишком низкое. В такой ситуации бытовая техника просто не включается, а из крана течет тонкая струйка воды. Такое положение может возникать в моменты пиковых нагрузок — утром и вечером, когда большая часть жителей пользуются водопроводом. Примерно такая же ситуация может возникать на дачах или в частных домах, подключенных к централизованному водопроводу. Решение у этой проблемы есть, и не одно.
Способы повышения давления в водопроводе
Низкое водопроводное давление хоть и не так опасно, как чрезмерно высокое, но оно очень неприятно — мыться под тоненькой струйкой воды очень неудобно. К тому же не работает бытовая техника, что тоже радости не доставляет. Есть два способа повысить давление воды:
- установить повышающий насос;
- поставить насосную станцию.
Если в квартире установку повышающего насоса еще можно рассматривать, то насосную станцию уже вряд ли поставишь. Врезать ее в водопровод затея сомнительная, а ставить накопительную емкость на пару кубов зачастую просто негде. Правда, при необходимости, находится место для всего — лишь бы вода шла с нормальным напором.
Если низкое давление имеется только в вашей квартире, скорее всего у вас засорился фильтр, стоящий на входе и его надо почистить. Есть второй вариант — забились трубы. Тогда вам придется их менять.
Если же давление низкое на всем стояке или даже в доме, стоит обратиться в управляющую кампанию. Если звонки и устные заявки не помогают, можно написать коллективное письмо. Его подписывают все жильцы, относят в УК и регистрируют. Письмо должно быть в двух экземплярах. Один остается в УК, второй — с печатью и проставленным входящим номером и датой поступления — у кого-то из жильцов. По идее, вам должны дать ответ в течение месяца или принять меры по устранению неисправности. Если никаких действий нет, с этим письмом можно обращаться в Комитет по защите прав потребителя.
Насос для повышения водяного давления
Это оборудование поднимает существующее в сети давление на 1-3 атм. Ставится в разрыв трубопровода. Врезается обычно сразу после счетчика, обеспечивая стабильную работу водопроводных кранов. Если вам также надо обеспечить нормальное функционирование бытовой техники (стиральной машины и посудомойки), то повышающий давление насос ставится непосредственно на отвод, ведущий к технике.
Как он работает? Включается при наличии потока (кран открыли или машинка начала набирать воду). Отключается если поток воды прекращается. Так работают автоматические модели. Но есть и ручные или комбинированные — которые могут работать и в ручном и в автоматическом режиме. Ручные не слишком удобны и экономичны, хоть и стоят дешевле. А вот комбинированные могут пригодится, если возникла необходимость поднять давление, а оно выше предела срабатывания насоса. Тогда включить его можно принудительно — вручную.
Как понизить давление в водопроводе
Чтобы обеспечить всей технике нормальный режим работы и стабильное давление, желательно поставить редуктор. Это небольшое устройство, которое став
mirhat.ru
Давление в насосных станциях — для расширительного бачка – 1,7 Ат
Насосная станция – это агрегат, подающий воду в дома или на дачи в автономном режиме. Несмотря на то, что устроены подобные агрегаты довольно сложно, принцип работы их является достаточно простым – насос всасывает воду из источника и закачивает в специально предназначенный резервуар. В резервуаре установлен датчик, который контролирует уровень жидкости. Если уровень уменьшается, датчик подает сигнал и станция включается. В противном случае насосная станция должна отключиться.
Как выбрать насосную станцию?
Подбирая оптимальный вариант агрегата, стоит обратить внимание на следующие критерии:
- В гидроаккумуляторе объем должен соответствовать заявленным требованиям.
- Материал, из которого изготовлен корпус, должен быть крепким и надежным.
- Мощность насоса должна обеспечить хороший напор воды в системе водоснабжения.

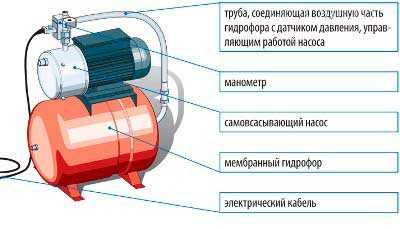

Из чего состоит насосная станция?
Важным элементом для нормального функционирования любой насосной станции является давление. Прежде чем узнать, какие существуют причины, влияющие на давление, стоит разобраться, из каких элементов состоит аппарат:
- Насос.
- Гидроаккумулятор.
- Реле давления.
- Манометр.
Регулировка давления насосной станции
Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:
- Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
- Выключить аппарат.
- Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
- Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
- Перекрыть кран.
- Снять крышку реле и крутить гайку до момента срабатывания контактов.
Какое давление должно быть в насосной станции в груше?
Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.
Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.
Какое давление должно быть в расширительном баке насосной станции?
Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.
Почему падает давление в насосной станции?
Некоторые неисправности агрегата могут привести к тому, что в итоге насосная станция не включается при падении давления. Причинами того, что в водопроводе падает давление, может быть:
- Насос недостаточно мощный или его детали изношены.
- Происходит утечка воды через соединения или имеется разрыв трубы.
- Падает напряжение электрической сети.
- Всасывающая труба захватывает воздух.
Почему насосная станция не набирает давление и не отключается?
Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:
- Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
- Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
- Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
- Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
- Сбой в работе реле давления. Решить проблему поможет регулировка реле.
Найдя причину неисправности насосной станции, можно приступать к её устранению.
Почему не поднимается давление в насосной станции?
Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:
- Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
- Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.

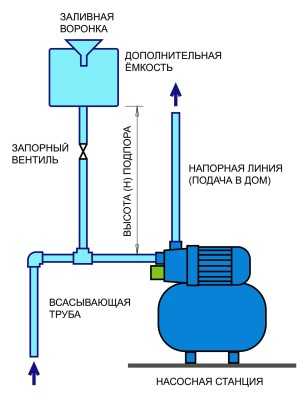

- Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.
Насосная станция не держит давление и постоянно включается
В связи с некоторыми неисправностями, давление в агрегате иногда падает, а сама станция может периодически включаться. Причиной может стать:
- Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
- В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
- Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.
sadovij-pomoshnik.ru
Каким должно быть давление в расширительном баке водоснабжения
Самое важное условие для бесперебойной работы системы водоснабжения поддержка давления воды на необходимом и безопасном уровне. Чтобы защитить систему от гидроудара, устанавливаются расширительные баки водоснабжения.
Принцип действия расширительных баков
Предварительное давление в расширительном баке водоснабжения устанавливается на заводе (до 4 Бар), оно должно быть ниже давления включения насоса. Во время монтажа предварительное давление можно откорректировать, в зависимости от условий, в которых эксплуатируется система водоснабжения. Правильная настройка крайне важна, ведь от этого зависит, сколько и как хорошо будет служить система водоснабжения.
Включенный насос закачивает воду в водяную камеру бака. Объем воздуха, который сжимается, в расширительном баке уменьшается пропорционально объему воды, которая в него попала. Чем меньше объем воздуха, тем выше давление в баке. После того, как давление воздуха в расширительном баке начинает превышать давления насоса, тот отключается и перестает накачивать воду в систему. Включается насос только после того, как вы используете определенное количество воды из системы, и давление в ней упадет.
Почему для водоснабжения и отопления лучше выбрать медные трубы?
Трубы медные для отопления и водоснабжения выбирают те, для кого важна надежность и долговечность. Даже при небольшой толщине стенок эти трубы способны выдержать внушительное давление, очень высокую температуру жидкости, которая по ним транспортируется. Медь не деформируется из-за резких или сильных перепадов температур.
Трубы медные для отопления и водоснабжения способны выдержать давление до 400 атмосфер, паяные соединения при максимальном давлении тоже не разрушаются. Если сравнивать с металлопластом, который способен выдержать давление 6 атмосфер, медные трубы имеют огромное преимущество. Медь – единственный материал, который способен очищать воду в водопроводной системе от бактерий и других загрязнений. Она не разрушается под воздействием хлора и не поддается коррозии.
Единственный недостаток медных труб – высокая стоимость. Но спрос на медные трубы очень высок. Медные трубы не стоит использовать вместе с сантехническими изделиями из алюминия, это может спровоцировать электрохимическую коррозию. Если вы соединяете в системе отопления вместе с медными трубами другие материалы, необходимо использовать переходники из латуни.
otoplenie-vdome.ru
Гидроаккумулятор: назначение, настройка, выбор объема.
Гидроаккумулятор (расширительный мембранный бак) служит для поддержания давления в напорной системе водоснабжения, и при использовании совместно с реле давления позволяет создать автоматическую станцию на базе погружного или поверхностного насоса. Основное назначение гидроаккумулятора в системе — поддержание и плавное изменение давления жидкости в системе.
Дополнительные функции, которые выполняет гидроаккумулятор, следующие:
- Защита от гидроудара (изменения давления в жидкости, вызванного мгновенным изменением её скорости)
- Обеспечение минимального запаса воды
- Ограничение повторно-кратковременных включений насоса
Таким образом, именно гидроаккумулятор позволяет сделать возможным использование реле давления и автоматизировать процесс подачи воды. Без гидроаккумулятора, реле не может работать корректно, поскольку мгновенное изменение давления в системе (в момент открытия крана, отключения или подключения новых потребителей, включения или выключения насоса и т.п.) вызывало бы постоянное срабатывание реле. А это, в свою очередь, ведет к нестабильности подачи, перегреву или поломке электродвигателя, поломке реле.
Так как вода практически не сжимаема, то включение насоса в системе с реле давления, но без гидроаккумулятора, вызвало бы мгновенное увеличение давления в системе и реле тут же среагировало бы на это и отключило насос. С другой стороны, при открытии крана давление тут же упало бы и реле среагировав, включило насос.
Коэффицент сжимаемости воды = 5 x 10^10 1/ Па. Т.е. увеличение давления воды (напора, создаваемого насосом) практически не вызывает изменения её объема (это сотые доли процента). Поэтому давление менялось бы в системе с большой скоростью, что вызывало бы постоянное срабатывание реле.
Надо четко уяснить, что гидроаккумулятор никакого давления не создает и потребителю воду сам не качает — все это делает насос. Он только поддерживает то давление жидкости, которое в нем создано насосом и подает воду в тот момент времени, пока открыт кран потребителя и насос не включился. Например вопрос «Какой объем гидроаккумулятора мне нужен если у меня два душа?» не совсем корректен. Потому что при пользовании душем (одним или двумя), гидроаккумулятор подает воду только до момента включения насоса, а затем все оставшееся время пользования воду подает только насос. И остановится он только после того, как все краны перекроются и давление в баке поднимется до давления выключения.
Иногда бывает так, что насос выключается даже в то время, когда потребители пользуются водой. Однако такой режим работы нежелателен (поскольку через короткое время насосу опять придется включиться) и говорит о том, что подбор насоса и/или настройки всей системы выполнены неправильно (в большинстве таких случаев надо изменить настройки реле давления).

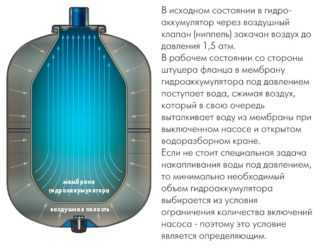

Любой гидроаккумулятор разделен мембраной на две полости: воздушную и водяную. За счет подачи воды под давлением в водяную полость бака, мембрана расширяется и сжимает воздух в воздушной полости. Тем самым мембрана уравновешена давлением с двух сторон (P1V1 = P2V2). Давление будет расти до тех пор, пока насос не отключится по уставке реле давления (давление отключения насоса). В момент начала расхода воды, воздух давит на мембрану, тем самым, выталкивая воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления включения насоса, реле замкнет контакты и насос запустится. Такова принципиальная схема автоматической работы насоса совместно с гидроаккумулятором и реле давления.
Каким должно быть давление воздуха в воздушной полости гидроаккумулятора?
Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса.
Причем давление воздуха нужно измерять только на отключенном от системы баке (без давления воды). Давление воздуха нужно регулярно контролировать и по необходимости приводить в норму, это заметно продлит жизнь мембране. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным является перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают) мембрану, тем самым уменьшая её срок службы, и более того, большие перепады давления не комфортны при пользовании водой.
Гидроаккумуляторы рекомендуется устанавливать в местах не подверженных затоплению и с невысокой влажностью. В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку никаких нагрузок баком не воспринимается, нет необходимости в дополнительном креплении. Гидроаккумулятор можно просто устанавливать на пол на штатные опоры.
При выборе конкретной марки гидроаккумулятора следует обратить внимание на материал мембраны, наличие сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор предназначен для использования в системах с питьевой водой. Также не лишним будет убедиться в наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать полностью новый бак.
Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления). Именно поэтому большинство баков рассчитаны на давление в 10 бар.
Часто возникает вопрос о том, сколько воды находится в гидроаккумуляторе?
Например, если отключат электричество, сколько литров воды можно будет использовать?
Это значение зависит от установок реле давления. Как нетрудно догадаться, чем выше разница по давлению, между включением и выключением насоса, тем больше воды войдет в гидроаккумулятор, однако эту разницу необходимо лимитировать по причинам изложенным выше.
В качестве примера мы приводим таблицу заполняемости гидроаккумуляторов.
| P воздуха, бар | 0,8 | 0,8 | 1,8 | 1,3 | 1,3 | 1,8 | 1,8 | 2,3 | 2,3 | 2,8 | 2,8 | 4,0 |
| P вкл.нас., бар | 1,0 | 1,0 | 2,0 | 1,5 | 1,5 | 2,0 | 2,0 | 2,5 | 2,5 | 3,0 | 4,0 | 5,0 |
| P выкл.нас., бар | 2,0 | 2,5 | 3,0 | 2,5 | 3,0 | 2,5 | 4,0 | 4,0 | 5,0 | 5,0 | 8,0 | 10,0 |
| Общий объем бака, л | Запас воды, л | |||||||||||
| 19 | 5,70 | 7,33 | 4,43 | 4,99 | 6,56 | 2,53 | 7,09 | 5,37 | 7,46 | 6,02 | 8,11 | 8,35 |
| 24 | 7,20 | 9,26 | 5,60 | 6,31 | 8,28 | 3,20 | 8,96 | 6,79 | 9,43 | 7,60 | 10,24 | 10,55 |
| 50 | 15,00 | 19,29 | 11,67 | 13,14 | 17,25 | 6,67 | 18,67 | 14,14 | 19,64 | 15,83 | 21,33 | 21,97 |
| 60 | 18,00 | 23,14 | 14,00 | 15,77 | 20,70 | 8,00 | 22,40 | 16,97 | 23,57 | 19,00 | 25,60 | 23,36 |
| 80 | 24,00 | 30,86 | 18,67 | 21,03 | 27,60 | 10,67 | 29,87 | 22,63 | 31,43 | 25,33 | 34,13 | 35,15 |
| 100 | 30,00 | 38,57 | 23,33 | 26,29 | 34,50 | 13,33 | 37,33 | 28,29 | 39,29 | 31,67 | 42,67 | 43,94 |
| 200 | 60,00 | 77,14 | 46,67 | 52,57 | 69,00 | 26,67 | 74,67 | 56,57 | 78,57 | 63,33 | 85,33 | 87,88 |
| 300 | 90,00 | 115,71 | 70,00 | 78,86 | 103,50 | 40,00 | 112,00 | 84,86 | 117,86 | 95,00 | 128,00 | 131,82 |
| 500 | 150,00 | 192,86 | 116,67 | 131,43 | 172,50 | 66,67 | 186,67 | 141,43 | 196,43 | 158,33 | 213,33 | 219,70 |
| 750 | 225,00 | 289,29 | 175,00 | 197,14 | 258,75 | 100,00 | 280,00 | 212,14 | 294,64 | 237,50 | 320,00 | 329,55 |
| 1000 | 300,00 | 385,71 | 233,33 | 262,86 | 345,00 | 133,33 | 373,00 | 282,86 | 392,86 | 316,67 | 426,67 | 439,39 |
Согласно этой таблице, в 200 литровом гидроаккумуляторе при следующих установках реле давления:
Включение насоса — 1,5 бар
Выключение насоса — 3,0 бар
Давление воздуха — 1,3 бар
Запас воды составит 69 литров, что составляет примерно треть от всего объема.
В заключение несколько слов о необходимом объеме гидроаккумулятора.
Минимальный рекомендуемый объем вычисляется по следующей формуле:
Vt = K x Amax x ((Pmax+1) x (Pmin +1)) / (Pmax – Pmin) x (Pвозд. + 1)
Amax — расчетный максимальный расход воды (литр/мин)
К — коэффициент, зависящий от мощности электродвигателя насоса (см. таблицу ниже)
Pmax —давление выключения насоса, бар
Pmin — давление включения насоса, бар
Pвозд. — давление в воздушной полости гидроаккумулятора, бар
| Мощность насоса, кВт | 0,55-1,5 | 2,2-3,0 | 4,0-5,5 | 7,5-9,0 | ||||||||
| Коэффициент К | 0,25 | 0,375 | 0,625 | 0,875 | ||||||||
Выберем минимально необходимый объем гидроаккумулятора для системы водоснабжения на базе насоса Водолей БЦПЭ 0,5-50 У со следующими установками:
Pmax = 3,0 бар
Pmin = 1,8 бар
Pвозд. = 1,6 бар
Аmax = 2,1 м³/ч (35 л/мин)
K = 0,25 (так как мощность насоса находится в диапазоне 0,55–1,5 кВт)
Vt = 31,41 литр
Выбираем следующий ближайший объем гидроаккумулятора — 35 л.
Отметим, что объем бака на уровне 24-50 литров прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых систем водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования.
Бóльший объем следует выбирать в том случае, если имеют место быть частые выключения электроэнергии, однако надо помнить, что в любом случае вода заполняет примерно треть общего объема (см. выше таблицу заполняемости). И конечно, чем более мощный насос установлен в систему (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора необходимо предпочесть, это сократит число повторно-кратковременных включений и продлит срок службы электродвигателя насоса.
Покупая гидроаккумуляторы больших объемов, надо отдавать себе отчет в том, что водой надо регулярно пользоваться, поскольку при длительном простое, её качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров гораздо проще и быстрее, чем из 100 или 200 литрового.
С моделями и ценами на гидроаккумуляторы можно ознакомиться в разделе «Принадлежности к насосам».
vodoley-pump.ru
Давление в системе водоснабжения
Система водоснабжения частного дома при отсутствии централизованной подачи воды может реализовываться с помощью гидроаккумулятора. Подъем воды в гидроаккумулятор производится насосной установкой из скважины или колодца.
При самостоятельном монтаже такой системы водоснабжения появляется целый ряд вопросов: какое давление необходимо держать в системе водоснабжения; предназначение расширительного бака; необходимость установки редукционных клапанов и т.д. Ответы на такие часто задаваемые вопросы рассмотрим ниже.
Расширительные баки

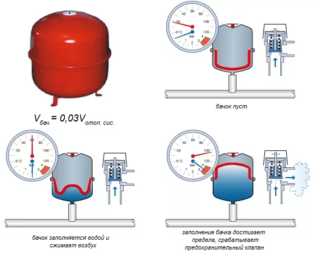

Расширительные баки, устанавливаемые в ГВС, компенсируют тепловое расширение воды в нагревательном элементе, т.е. выступают в роли предохранительного устройства. Вместо расширительного бака можно установить предохранительный клапан, который будет время от времени стравливать излишек горячей воды. Но такой вариант требует установки специальной отводящей трубки и места под слив. Таким образом, использование расширительного бака более удобно, а предохранительный клапан может использоваться только в случае возникновения непредвиденной экстремальной ситуации.
Расширительный бак устанавливают на выходе бойлера, при этом между баком и бойлером запорная арматура не устанавливается. Еще одним вариантом установки расширительного бака является его установка на выходе рециркуляции, если таковая предусмотрена в бойлере.
Расчет
Давление в системе водоснабжения в разных точках не одинаково. Область максимального давления находится у гидроаккумулятора, а минимального – в самой высокой точке системы. Таким образом, давление в системе должно быть таким, чтобы обеспечивалась нормальная работа сантехники, расположенной в наивысшей точке.
Величина рабочего давления сантехники приведена в паспортах этого оборудования (например, умывальник работает в нормальном режиме при перепаде давления 0,5 бар). Для расчета необходимого давления в нижней точке системе водоснабжения необходимо к рабочему давлению сантехнического оборудования добавить давление столба воды.
Реле давления и его использование
Для поддержания давления воды на постоянном уровне используют специальное реле давления, которое коммутирует насосную установку в зависимости от значения давления в нижней точке. Нижнюю границу срабатывания реле принимают равной давлению воздуха в гидроаккумуляторе плюс 0,1 бар, а максимальное давление устанавливается на 1-1,2 бар больше нижней границы. Здесь стоит отметить, что большой диапазон между максимальной и минимальной уставками реле давления, может приводить к некомфортному изменению напора воды в процессе ее использования.

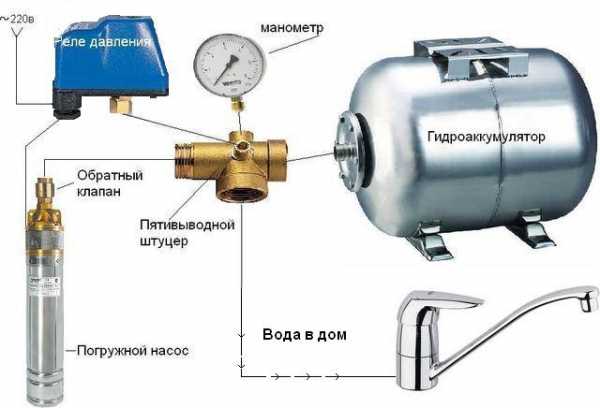

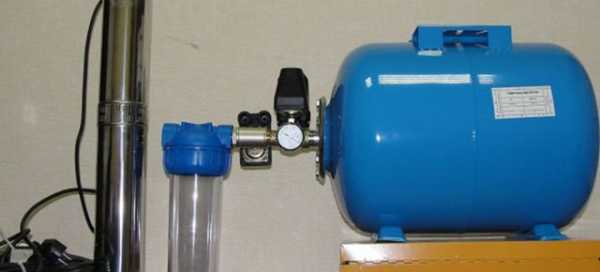

Реле давления устанавливается на входе в гидроаккумулятор с использованием специального переходника, который имеет пять отводов (три – для движения воды, один – для подключения манометра, один – для подключения самого реле).
Для защиты системы от гидроударов и воздействия слишком высокого давления воды используют специальный редукционный клапан.
Следует отметить, что насос должен создавать давление на входе в систему водоснабжения на 30% больше максимальной уставки реле давления.
udobnovdome.ru
