Классификация газопроводов по давлению и назначению — Все о газоснабжении



Свойства горючих газов и классификация газопроводов

При изучении свойств горючих газов целесообразно проследить, как изменяются в ряде углеводородов, начиная с метана, теплота сгорания, плотность, токсичность, вязкость, теплоемкость газа. Все перечисленные параметры используются в расчетах по транспортированию и сжиганию газов. Необходимо уметь определять эти величины для простейших газов и их смесей и различать понятия высшей и низшей теплоты сгорания газов.

Изучая классификацию горючих газов и особенности каждого из них, большое внимание следует уделить природным газам. Природные газы добывают из чисто газовых, газоконденсатных и сопутствующих нефти месторождений. Природные газы однородны по составу и состоят в основном из метана (97…98 %). При переработке нефти и попутных газов получают сжиженные пропан-бутановые газы.

Нормальная работа газовых приборов зависит от постоянства состава газа и числа вредных примесей, которые в нем содержатся. Добыча и обработка природных газов определяются характером газового месторождения. Чисто газовые месторождения содержат в основном метан. Природный газ, получаемый попутно с нефтью, в которой он растворен, составляет 10…50 % от ее массы. Выделение газа и его улавливание производят при снижении давления нефти, выходящей из скважины и поступающей в металлические резервуары – сепараторы или траппы. Полученный таким образом газ называют попутным или нефтепромысловым. Попутные газы не отличаются постоянным составом и кроме метана содержат значительное (до 60 %) количество тяжелых углеводородов.

Газопроводы классифицируют по давлению газа и назначению. В зависимости от максимального давления газа газопроводы разделяют на следующие группы:

– газопроводы низкого давления с давлением газа до 5 кПа;

– газопроводы среднего давления с давлением от 5 кПа до 0,3 МПа;

– газопроводы высокого давления второй категории с давлением от 0,3 до 0,6 МПа;

– газопроводы высокого давления первой категории для природного газа и газовоздушных смесей от 0,6 до 1,2 МПа;

– для сжиженных газов до 1,6 МПа.

По назначению газопроводы можно разделить на следующие группы:

— распределительные газопроводы, по которым газ транспортируют по снабжаемой территории и подают его промышленным потребителям, коммунальным предприятиям и в районы жилых домов. Они бывают высокого, среднего и низкого давлений, кольцевые и тупиковые, а их конфигурация зависит от характера планировки города или населенного пункта;

— абонентские ответвления, подающие газ от распределительных сетей к отдельным потребителям;

— внутридомовые газопроводы, транспортирующие газ внутри здания и распределяющие его по отдельным газовым приборам;

— межпоселковые газопроводы, прокладываемые вне территории населенных пунктов.

В небольших городах в настоящее время широкое применение нашли двухступенчатые системы газоснабжения с высоким или средним давлением в первой ступени и низким давлением во второй ступени. В одну систему обе ступени объединяются через районные газорегуляторные пункты.

Пропускную способность городских распределительных сетей и элементов системы необходимо рассчитывать на пиковые, максимальные часовые расходы газа. Надо уметь определять расчетный часовой расход газа на сети низкого давления как путем вычисления из суточного совмещенного графика газопотребления, так и путем перехода от годового расхода к расчетному часовому через коэффициент неравномерности потребления (коэффициент часового максимума), а в объектовых сетях – через коэффициент одновременности работы или коэффициенты неравномерности. Коэффициент неравномерности отражает вероятность одновременного включения газовых приборов в пик потребления. При определении расчетных расходов с использованием коэффициентов одновременности следует особенно тщательно подходить к оценке соответствия мощности газовых приборов населенности квартиры, т.е. в конечном счете, ее жилой площади. Проектную населенность квартир устанавливают по ее площади и предполагаемым нормам заселения. Годовые нормы принимают по видам потребления с учетом благоустройства квартир.

Дата добавления: 2017-12-03 ; просмотров: 63 ;

Свойства горючих газов и классификация газопроводов

Свойства горючих газов и классификация газопроводов При изучении свойств горючих газов целесообразно проследить, как изменяются в ряде углеводородов, начиная с метана, теплота сгорания,

Источник: znatock.org

Классификация газопроводов и нормы давления газа

Осн. треб. к г/пр: надежность и бесперебойность, безопасность, простота и удобство в эксплуатации, возможность строительства и ввода в эксплуатацию системы по частям, капитальные вложения и эксплуатационные расходы д.б. минимальны. Г/пр системы г/сн согласно СниПу2.04.08-87* классификация в зависимости от давл. транспортного газа следующая: -г/пр высокого давл. 1кат. 0,6

6.

7. Устройство футляра при пересечении г/пр автодороги 1 или 2 кат.

Возможность прокладки г/пр по ж/д и а/м мостам решается в соот­ветствии с требованиями по проекти­рованию мостов и трубопроводов по СНиН 2.05.03—84. Г/пр, подвешиваемые к мостам, должны вы­полняться из стальных бесшовных или прямо шовных труб, изготовлен­ных электродуговой сваркой, и иметь компенсирующие устройства. Распо­ложение г/пр должно исклю­чать возможность скопления газа в конструкциях моста. Г/пр переходы через ж/д, трамвайные пути и а/м дороги (I, II и III категорий) бывают подземные и над­земные. При подземных переходах г/пр укладывают в футляры, концы которых выводят на определен­ные расстояния по СНиП, например: от крайних рельсов ж/д путей не менее 10 м, от крайних рель­сов трамвайных путей 2 м, от края проезжей части а/м доро­ги 3,5 м. Диаметр футляра принимают не менее чем на 100 мм больше диа­метра г/пр. Г/пр в пре­делах футляра должен иметь мини­мальное число сварных стыков,бытьпокрыт весьма усиленной изоляцией и уложен на центрирующие диэлектрические прокладки. Все сварные сты­ки в пределах футляра необходимо проверять физическими методами контроля, концы футляра уплотнять, а на одном из них устанавливать конт­рольную трубу, выходящую под за­щитное устройство.

Глубина укладки г/пр под магистральными ж/д путями должна быть не менее1.5м при производстве работ методом продавливания, считая от подошвы шпалы до верха футляра. Под трамвайными путями и ж/д ветками промышленных предприятий, атакжепод автомобильными дорогами глуби­ну укладки следует принимать не ме­нее 1 м.Высоту надземного перехода определяют с учетом обеспечения сво­бодного передвижения транспорта и прохода людей. ‘Гак, в непроезжей части территории в местах прохода людей высота прокладки должна быть 2,2 м, а в местах пересечения а/м дорог 4,5 м, а при пересе­чении трамвайных и ж/д путей —5,6. 7,1 м.

Классификация газопроводов и нормы давления газа

Классификация газопроводов и нормы давления газа Осн. треб. к г/пр: надежность и бесперебойность, безопасность, простота и удобство в эксплуатации, возможность строительства и ввода в

Источник: studall.info

Инженерные системы

Монтаж, ремонт и обслуживание котлов и колонок

Назначение и классификация трубопроводов

Трубопроводами называются устройства, по которым транспортируются жидкие, газообразные и сыпучие вещества.

По трубопроводам котельных установок транспортируются топливо (газ, мазут и т.д.), вода для питания котлов отопления, реагенты для химической очистки воды, вода для отопления под давлением и нагретая выше 100 °С, пар под различным давлением и различной температуры для технологических нужд. Трубопроводы котельных установок малой и средней мощности работают под различным избыточным давлением при температуре транспортируемого продукта до 450 °С. Часть трубопроводов работает под разрежением.

В зависимости от условий работы и назначения трубопроводы классифицируют по давлению:

• безнапорные, работающие без избыточного давления; низкого давления, работающие под давлением от 0,1 до 1,6 МПа; среднего давления, работающие под давлением от 1,6 до 10 МПа; высокого давления, работающие под давлением более 10 МПа; вакуумные, работающие под давлением ниже 0,1 МПа;
• по температуре транспортируемого вещества:
• нормальные, температура продукта от 1 до 50 °С; горячие, температура продукта выше 50 °С;
• по роду транспортируемого вещества:
• газопроводы, водопроводы, паропроводы, кислотопроводы, щелочепроводы, маслопроводы, нефтепроводы и т.д.;
• по месторасположению: межцеховые, соединяющие отдельные технологические установки; внутрицеховые, оединяющие отдельные аппараты и машины в пределах одной установки или цеха.

Транспортируемые по трубопроводу вещества по степени агрессивности разделяются на неагрессивные и агрессивные, вызывающие коррозию металла. Для трубопроводов, транспортирующих агрессивные продукты, применяют трубы из легированных (нержавеющих) сталей, неметаллических материалов и углеродистых сталей, защищенных изнутри коррозионно-стойкими покрытиями.

Трубопроводы, транспортирующие водяной пар рабочим давлением более 0,07 МПа, горячую воду температурой свыше 115 °С, в соответствии с “Правилами устройства и безопасной эксплуатации трубопроводов пара и горячей воды”, разделяют на четыре категории (табл.1). Эти правила определяют требования к устройству, изготовлению, монтажу, эксплуатации и освидетельствованию трубопроводов.

Инженерные системы

Монтаж инженерных систем отопления, водоснабжения, канализации, электроснабжения, сигнализации. Сервисный центр по обслуживанию отопительных котлов и газовых колонок.

Источник: service-teplo.ru

progazosnabgenie.ru

Классификация газопроводов по давлению

Важность природного газа в современной жизни трудно переоценить. Удобство применения позволили ему найти своего потребителя почти в каждом доме. К тому же не стоит забывать про низкую стоимость газа, которая еще больше способствует его распространению как источника энергии. Но здесь не так все однозначно, как кажется на первый взгляд. Использование газа также имеет свои «подводные камни». В частности газ обладает повышенной взрывоопасностью. Для контроля этого параметра и уменьшения рисков возникновения аварийных ситуаций и была разработана классификация газопроводов по давлению.

Общие сведения

Газопроводом называют систему для транспортировки природного газа на большие расстояния. Если не принимать в расчет мелкие детали, то состоит он из трубопроводной магистрали, пунктов распределения, задвижек перекрытия и узлов повышения давления.

В магистралях происходит непосредственное перемещение газа. Они представляют трубы, соединённых между собой или сварочным швом, или фланцем. Последний способ крепления труб все больше теряет свою актуальность. Причина этого кроется в меньшей надежности и себестоимости соединения. Перемещают газ только в трубах круглого сечения, т.к. окружность является самой оптимальной формой с точки зрения распределения напряжения по площади.

Распределительные пункты являются местом понижения давления. От них природный газ отводится непосредственно к своему потребителю. Они подразделяются по количеству точек выхода и по пропускной способности: объем газа в единицу времени.

Система задвижек дает возможность регулировать количество газа на выбранном участке трубопровода. Иными словами, они позволяют подключать и отключать определенную ветку газопровода. Такая функция предусмотрена прежде всего с точки зрения безопасности: для быстрого удаления газа с аварийного участка, а также для улучшения контроля за всем газопроводом в целом.

Основное назначение узлов повышения давления (они же люпинги) – это увеличение производительности газопровода. Под производительностью здесь понимается объем проходимого газа сквозь сечение трубопровода. Дело в том, что при передаче газа на значительные расстояния (свыше 500 км), давление в магистрали из-за возрастающего сопротивления внутренних стенок труб заметно снижается, уменьшая тем самым эффективность транспортировки. Справиться с этой проблемой смогли с помощью установки компрессорных станций, которые дополнительно подают давление в систему.

Общая схема газопроводов выглядит в большинстве случаев выше представленным образом, но так ли они все одинаковы как кажутся на первый взгляд?

Классификация газопроводов по давлению

Газопроводы прежде всего отличаются по своему назначению. Разному потребителю необходимо разное давление в системе. Необходимость в давлении для промышленного предприятия и обычной квартиры будет значительно отличаться.

Для повышения эффективности передачи газа и снижения риска возникновения взрывоопасных ситуаций были разработаны специальные стандарты, которые регулируют давление в газопроводах в зависимости от его применения.

Согласно им существует следующая классификация трубопроводов:

• Категория I-а. Максимально допустимое давление в таких системах газоснабжения составляет не меньше 1,2 МПа. Такие магистрали подводят к турбинам тепловых электростанций. Диаметр труб газопровода достигает до 1200 мм.
• Категория I. Включает в себя трубопроводы со значением давления 0,6-1,2 МПа. Газопроводы этого типа используются для перемещения газа на расстояние свыше 1000 км. Их конечная цель – это пункт распределения, от которого газ подается непосредственно потребителю. Перемещается голубое топливо здесь в трубах диаметром до 1000 мм.
• Категория II. Уровень давления в этом газопроводе еще ниже и равняется 0,3-0,6 МПа. Этот тип магистралей служит источником газа для разного рода промышленных предприятий. Диаметр трубопровода в этом случае не превосходит 800 мм.
• Категория III. Величина давления в нем колеблется от 5 КПа до 0,3 МПа. Таким трубопроводом осуществляется газоснабжение газораспределительных пунктов жилых зданий.
• Категория IV. Трубопровод этого класса подводят газ к жилым квартирам. Уровень давления в нем не должен превышать отметки 5 КПа.

Виды газопровода по глубине заложения

Газопровод по способу прокладки классифицируют на наземный, надземный, подводный и подземный. Последний вариант в нынешнее время становиться все более популярным. Причина этого кроется в большей безопасности и трудности доступа к трубопроводу посторонних лиц. Но сразу встает вопрос, на какую глубину закладывать газовую магистраль?

Четкой градации по глубине заложения газопровода нет.

Она рассчитывается из условий воздействия множества факторов. Среди них наиболее принципиальными являются:

• Марка газового топлива.
• Наличие над трубопроводом путей сообщения: дорог с асфальтным покрытием, рельс и прочее, и величины динамической нагрузки от них.
• Особенности климатических условий. Здесь главным образом влияет величина перепадов температур в зимнее и летнее время, а также норма годовых осадков.
• Тип грунта. Тот или иной грунт имеет разное сопротивление слоев относительно друг друга.
• Расстояние до городских коммуникаций.

Рассмотрим некоторые примеры. При транспортировке газа под многополосным шоссе глубина заложения должна составлять не менее 0,8 метра. В случае обычной грунтовой дороги данный параметр увеличивается до 0,9 метров. Если трубопровод располагается в открытой местности, то глубина залегания уменьшается до 0,6 метров. Все эти цифры даны с учетом умеренного климата.

Подытоживая все выше сказанное, увеличение давления в газопроводе повышает его эффективность передачи газа с одной стороны, а с другой, существенно возрастает масштаб последствий в случае возникновения аварийных ситуаций. Закладка трубопровода в землю способно частично решить эту проблему, но возникают сложности касаемо проведения трубопровода и осуществления его ремонта. И здесь уже помогает возведение охранных зон для газопроводов, о виды которых мы рассмотрим ниже.

Классы охраняемых зон газопровода

Для того, чтобы легче следить государственным службам за состоянием газопроводов для них были предусмотрены специальные территории, которые представляют собой некую систему ограждений вокруг линии магистрали. Размер этих зон полностью регулируются государственными стандартами.

Согласно им высота ограждения трубопровода должна быть не менее 2,5 метров. Расстояние непосредственно до проложенной трубы зависит от категории давления газовых коммуникаций:

• Трубы класса I наиболее взрывоопасны, поэтому и расстояние до них является максимально удаленным и не должно быть меньше 10 метров.
• Минимальная удаленность для труб класса II должно составлять 7 метров.
• Трубы категории III ограждаются на расстояние от 4 метров.
• Газопровод низкого давления имеет наименьший риск возникновения аварийных ситуаций. Для него максимальная протяженность охраняемой зоны не превышает 2 метров.

Оцените статью:

Рейтинг: 0/5 – 0 голосов

prompriem.ru

Классификация природного газа по давлению

	Низкое давление газа	Среднее давление газа	Высокое давление газа II категории	Высокое давление газа I категории
1 МПа	до 0,005	от 0,005 до 0,3	от 0,3 до 0,6	от 0,6 до 1,2
1 кПа	до 5	от 5 до 300	от 300 до 600	от 600 до 1200
1 мбар	до 50	от 50 до 3000	от 3000 до 6000	от 6000 до 12000
1 бар	до 0,05	от 0,05 до 3	от 3 до 6	от 6 до 12
1 атм	до 0,049	от 0,049 до 2,960	от 2,960 до 5,921	от 5,921 до 11,843
1 кгс/см2	до 0,050	от 0,050 до 3,059	от 3,059 до 6,118	от 6,118 до 12,236
1 н/м2 (Па)	до 5000	от 5000 до 300000	от 300000 до 600000	от 600000 до 1200000
1 мм. вод. ст.	до 509,858	от 509,585 до 30591,48	от 30591,48 до 61182,96	от 61182,96 до 122365,92

Газопровод — это основа газовых сетей. Классифицировать газопроводы принято по давлению:

• газопроводы низкого давления служат для снабжения отоплением обыкновенных граждан, небольших газовых котельных, некрупных предприятий; давления газа в них составляет до до 5кПа;
• газопроводы среднего давления до 0,3МПа;
• газопроводы высокого давления до 1,2МПа, которые, в свою очередь, подразделяются на I, II и III категории.

Тогда как газопроводы низкого давления служат для работы в небольших газовых котельных, газопроводы среднего и высокого давления обеспечивают теплом и горячим водоснабжением различные коммунальные и промышленные предприятия. Обычно они работают через газорегуляторные установки.

Газоснабжение осуществляется при помощи разных систем, многоступенчатых и одноступенчатых. Обычно в небольших населённых пунктах предпочтение отдаётся двухступенчатому газопроводу, а в больших городах применяются, по большей части, многоступенчатые газопроводы высокого давления. Совсем крупные потребители газа имеют возможность подключиться к ТЭЦ с помощью газорегуляторной установки или напрямую к магистрали.

Кроме того, газопроводы разного давления делятся на наземные (или наводные) и подземные (или подводные).

Для расчёта стоимости котельной, пожалуйста,
заполните опросный лист на котельную.
Опросный лист можно заполнить в онлайн-режиме или скачать.

По всем возникшим вопросам:
многоканальный телефон: 8 (495) 781-81-55
электронная почта: [email protected]

Вас также может заинтересовать

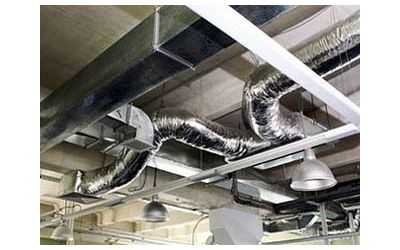

Вентиляция котельной

Из курса физики средней школы все знают, что процесс горения является ничем иным, как продуктом реакции окисления. Для поддержания этой реакции на заданном уровне необходим кислород, и чем интенсивнее горение, тем больше потребность в кислороде.

Тепловой расчёт котельной

Тепловой расчёт котельной осуществляется при помощи тепловой схемы — условного изображения оборудования, задействованного в обогреве или ГВС.

Загазованность котельной

Загазованность котельной — процесс образования в воздухе оксида углерода OC в той концентрации, которая может нанести вред здоровью работающего персонала. Вероятность возникновения подобной ситуации существует вне зависимости от типа топлива, на котором работает котельная установка.

​Как подбирать горелки для котельных?

Современные автоматические горелки нужны в разных ситуациях — не только при строительстве новой котельной, но и при реконструкции или модификации старой, а также при оснащении «ручной» котельной системами автоматизации и контроля. Они в равной степени используются как в водогрейных, так и в паровых агрегатах.

www.kotel-modul.ru

Назначение, устройство, классификация регуляторов давления газа

Управление гидравлическим режимом работы системы газораспределения осуществляется с помощью регуляторов давления*. Регулятор давления газа (далее РД) — это устройство для редуцирования (понижения) давления газа и поддержания выходного давления в заданных пределах вне зависимости от изменения входного давления и расхода газа, что достигается автоматическим изменением степени открытия регулирующего органа регулятора, вследствие чего также автоматически изменяется гидравлическое сопротивление проходящему потоку газа. РД представляет собой совокупность следующих компонентов:

Д — датчик, который осуществляет непрерывный мониторинг текущего значения регулируемой величины и подает сигнал к регулирующему устройству;

З — задатчик, который вырабатывает сигнал заданного значения регулируемой величины (требуемого выходного давления) и также передает его на регулирующее устройство;

Р — регулирующее устройство, которое осуществляет алгебраическое суммирование текущего и заданного значений регулируемой величины, и подает командный сигнал к исполнительному механизму.

ИМ — исполнительный механизм, который преобразует командный сигнал в регулирующее воздействие, и в соответствующее перемещение регулирующего органа за счет энергии рабочей среды.

* Редкое исключение составляют случаи повышения давления «после себя», которое осуществляется с помощью специальных компрессоров — газовых бустеров

На практике в РД в качестве датчика выступает контролируемое давление или т.н. «импульс», задатчиком является пружина или пневмозадатчик (пилот), а регулирующим устройством выступает мембрана или эластичный затвор. Исполнительный механизм представляет собой части корпуса регулятора с мембраной (эластичным затвором) в качестве разделителя сред и регулирующий орган. Составные элементы регуляторов с пружинным и пневматическим задатчиком показаны на рис.4.1

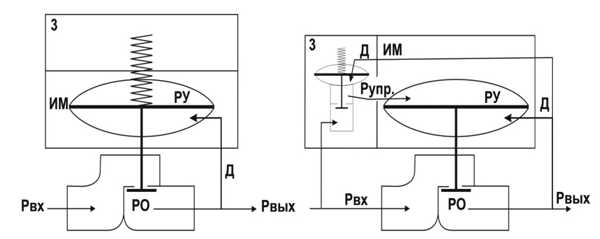

Рис. 4.1: P_вх – входное давление; P_вых – выходное давление; Д – датчик; З – задатчик; РУ – регулирующее устройство; ИМ – исполнительный механизм; РО – регулирующий орган; P_упр. – управляющее давление

В связи с тем, что регулятор давления газа предназначен для поддержания постоянного давления в заданной точке газовой сети, то всегда необходимо рассматривать систему автоматического регулирования в целом — «регулятор и объект регулирования (газовая сеть)».

Правильный подбор регулятора давления должен обеспечить устойчивость системы «регулятор — газовая сеть», т. е. способность ее возвращаться к первоначальному состоянию после прекращения возмущения.

В зависимости от поддерживаемого давления (расположения контролируемой точки в газопроводе ) РД разделяют на регуляторы «до себя» и «после себя». В ГРП (ГРУ) применяют только регуляторы «после себя».

Исходя из положенного в основу работы закона регулирования, регуляторы давления бывают астатические (отрабатывающие интегральный закон регулирования), статические (отрабатывающие пропорциональный закон регулирования) и изодромные (отрабатывающие пропорциональноинтегральный закон регулирования).

В статических РД величина изменения регулирующего отверстия прямо пропорциональна изменению расхода газа в сети и обратно пропорциональна изменению выходного давления. Примером статических РД являются регуляторы с пружинным задатчиком выходного давления.

РД с интегральным законом регулирования в случае изменения расхода газа создает колебательный режим, обусловленный самим процессом регулирования. При изменении расхода газа разность между первоначальным и заданным значениями выходного давления увеличивается до тех пор, пока количество газа, проходящее через регулятор, меньше нового расхода и достигает своего максимума, когда эти значения сравняются. В этот момент скорость открытия регулирующего отверстия максимальна. Но на этом регулирующий орган не останавливается, а продолжает открывать отверстие, пропуская газа больше, чем требуется, и выходное давление, соответственно, тоже повышается. В результате этого получается ряд колебаний около некоего среднего значения, при котором постоянный режим (как в случае статического регулятора) никогда не будет достигнут.

Представителями астатических регуляторов являются РД с пневматическим задатчиком выходного давления, а характерным примером такого процесса можно считать незатухающие автоколебания (т. н. «качку») некоторых типов пилотных РД в определенных переходных режимах работы.

Изодромный регулятор (с упругой обратной связью) при отклонении регулируемого давления сначала переместит регулирующий орган на величину, пропорциональную величине отклонения, но если при этом давление не придет к заданному значению, то регулирующий орган будет перемещаться до тех пор, пока давление не достигнет заданного значения. Подобный регулятор сочетает в себе точность интегрального и быстродействие пропорционального регулирования. Представителями изодромных РД являются т. н. «прямоточные» регуляторы.

gazovik-gaz.ru

К какой категории давления относится свыше 1.2 МПа?

Стр 1 из 2Следующая ⇒

К какой категории давления относится свыше 1.2 МПа?

1а категория

Какое давление относится к низкой категории?

0.5 МПа

Какое основное назначение газорегуляторных пунктов (ГРП) и установок (ГРУ)?

Снижение давления газа и поддерживание его в заданных пределах

Где располагают ГРУ?

В котельных, в цехах

Для чего предназначены регуляторы?

Автоматического поддержания давления на заданном уровне

Что устанавливают для предотвращения недопустимого изменения давления газа в ГРП (ГРУ)?

Предохранительно запорные и предохранительно-сбросные клапаны

Какие виды газовых фильтров бывает?

Сетчатые, волосяные, касетный

Газовые фильтры предназначены для?

Очистки газа от пыли, ржавчины, твердых частиц

Где устанавливаются сетчатые фильтры?

ШРП

Сколько Па не должен превышать максимально допустимый перепад давлений на сетчатых фильтрах?

5 000 Па

Сколько Па не должен превышать максимально допустимый перепад давлений на волосяных фильтрах?

10 000 Па

Что является материалом в сетчатых фильтрах?

Плетенная металлическая сетка

Что является материалом в волосяных фильтрах?

Кассета, набитая капроновой нитью и пропитанная висциновым маслом

Сколько раз в год чистят газовые фильтры?

1 раз в год

Для чего предназначен ПСК (предохранительно-сбросной клапан)?

Сбрасывания в атмосферу избыточный объем газа

К аварийной ситуации регулятора давления сверх допустимых пределов может привести?

Повышение и понижение давления газа

Что измеряет расходомер?

Расход газа

18. Какой % загазованности не допускается для человека?

1%

Что такое манометр?

Прибор измеряющий давление газа

В чём измеряется давление в газопроводе?

Па

Горение газа состоит из?

Смесеобразование, подогрев, химическая реакция

Диффузионное горение – это?

Газ и воздух подают в горелку раздельно

В чем измеряется тепловая мощность?

Кдж/ч

Давление измеряется в?

Па

Какая бывает тепловая мощность?

Максимальная, номинальная, минимальная

Основные компоненты, входящие в состав сжиженных газов?

Пропан и бутан

Источник снабжения потребителей сжиженных газов?

Газонаполнительная станция

Для транспортирования сжиженных газов используются?

Автоцистерны

Автомобильная газонаполнительная станция обеспечивает?

Заправку газобаллонных автомобилей, прием и хранение газа

Какие бывают балонные установки?

Индивидуальные и групповые

Где располагается ГНП и ПСБ?

В пределах территории населенных пунктов

Газ, добываемый из газовых месторождений?

Природный газ

Газ, получаемый при разработке нефтяных месторождений?

Попутный газ

Газ, получаемы при переработке попутных нефтяных месторождений, и газы, добываемые из газоконденсатных месторождений?

Сжиженный газ

Из чего в основном состоят природные газы?

Метан

Нормальная работа газовых приборов зависит?

От постоянства состава газа и числа вредных примесей

Самый дешевый, экологически чистый вид топлива это?

Природный газ

Газ, который получают на коксохимических заводах?

Коксовый

Газ, который получают путем термической переработки горючих сланцев в камерных печах?

Сланцевый

К чему может привести большое или слишком малое кол-во воздуха при сжигании газообразного топлива?

К нарушению нормального процесса горения и прекращению горения

Что из перечисленного относится к бытовой газовой аппаратуре?

Приборы для приготовления пищи;

Вертикальные газопроводы в местах пересечения строительных конструкций прокладывают?

В футлярах.

Что из перечисленного не относится к бытовым газовым приборам?

Регулятор давления.

Безопасность работы газовых аппаратов характеризуется?

Устойчивой работой газогорелочных устройств.

Прокладку газопроводов в жилых домах осуществляют?

По нежилым помещениям.

Газопровод с давлением газа 0.8 МПа-это газопровод?

Высокого давления I категории

Минимальная глубина заложения газопроводов?

Не менее 0.8 м и 0.6 м где не предусмотрено движение транспорта

Для подземных и наземных газопроводов используют трубы с толщиной стенки (мм)?

Не менее 3 мм

Газопровод высокого давления II категории?

Рабочее давление газа свыше 0.3 до 0.6 МПа

Прокладка газопроводов по железнодорожным и автомобильным мостам осуществляется таким образом, чтобы?

Исключить возможность скопления газа

Пересечение газопроводов с железнодорожными, трамвайными путями и автомобильными дорогами выполняют под углом?

90˚

Подземные газопроводы всех давлений в местах пересечения с железнодорожными, трамвайными путями и автомобильными дорогами прокладывают?

В стальных футлярах, концы которых уплотняют

При строительстве газопроводов применяют?

стальные, полиэтиленовые, винипластовые трубы

Полиэтиленовые трубы применяют для подземных межпоселковых газопроводов с давлением?

До 0.6 МПа

Способы реконструкции газопроводов?

Размещение полиэтиленовых труб меньшего диаметра в старых стальных трубах

К запорным устройствам относят?

Трубопроводную арматуру (краны, задвижки, вентили)

Привод к затворам запорных устройств может быть?

Ручным, механическим, пневматическим, гидравлическим, электрическим и электромагнитным

Надземные газопроводы прокладывают на?

Отдельно стоящих, опорах.

Какое расстояние применяют между надземным газопроводом и трубопроводом другого назначения при их совместной прокладке (мм)?

Не менее 100 мм

Не прокладывают вместе

Не менее 10 м

Нет правильного ответа

Почему редко применяется подвеска газопроводов к конструкциям существующих мостов?

Из-за отсутствия мостов в необходимых местах, не обеспечивает условий безопасности.

Подземный газопровод прокладывают?

Ниже уровня поверхности земли

Пункт редуцирования газа (ПРГ) предназначен для?

Снижения давления газа

Подачи газа потребителю

Хранения газа

Нет правильного ответа.

Способы добычи газа?

Роторный

Когда используют стальной футляр?

При прокладке трубопровода под автомобильной дорогой

К преимуществу полиэтиленовых труб, по сравнению, со стальными трубами, относятся?

Высокая коррозионная стойкость

Запорные устройства, в первую очередь, должны обеспечивать?

Герметичность отключения.

Какой прибор измеряет расход газа в грп?

Расходомер

Какой прибор измеряет давление в грп?

Манометр

Надземные газопроводы прокладывают на?

Над землёй

Запирающий орган крана?

Затвор

Горение газа состоит из?

Смесеобразование, подогрев, химическая реакция

По устройству затвора различаются задвижки?

Параллельные

ГРП могут быть?

Одноступенчатыми

Газ, добываемый из газовых месторождений?

Природный газ

Газ, получаемы при переработке попутных нефтяных месторождений, и газы, добываемые из газоконденсатных месторождений?

Сжиженный газ

Из чего в основном состоят природные газы?

Метан

Нормальная работа газовых приборов зависит?

От постоянства состава газа и числа вредных примесей

Самый дешевый, экологически чистый вид топлива это?

Природный газ

Газ, который получают на коксохимических заводах?

Коксовый

Газ, который получают путем термической переработки горючих сланцев в камерных печах?

Сланцевый

Газ является продуктом термической переработки твердого топлива в присутствии окислителя?

Генераторный

Продуктами полукоксования называют?

Первичный газ

К чему может привести большое или слишком малое кол-во воздуха при сжигании газообразного топлива?

К нарушению нормального процесса горения и прекращению горения

Что из перечисленного не относится к бытовым газовым приборам?

Регулятор давления

На какое расстояние должны выводиться концы футляра при пересечении газопровода с каналом теплосети, коллекторов, туннелей?

На 2 метра в обе стороны от наружных стенок пересекаемых сооружений.

Пересечение газопроводами водных преград осуществляется через?

Строительство специальных мостов

Наружные газопроводы, обеспечивающие подачу газа от источников среднего и низкого давления газоснабжения до газопроводов-ввода?

Распределительные

Полиэтиленовые трубы применяют для подземных межпоселковых газопроводов с давлением?

До 0.6 МПа

К какой категории давления относится свыше 1.2 МПа?

1а категория

Рекомендуемые страницы:

lektsia.com
