Настенный газовый котел De Dietrich MS 24 MI FF (двухконтурный)

Традиционный низкотемпературный газовы настенный котел De Dietrich MS 24 MI FF предназначен для работы на природном газе или пропане.

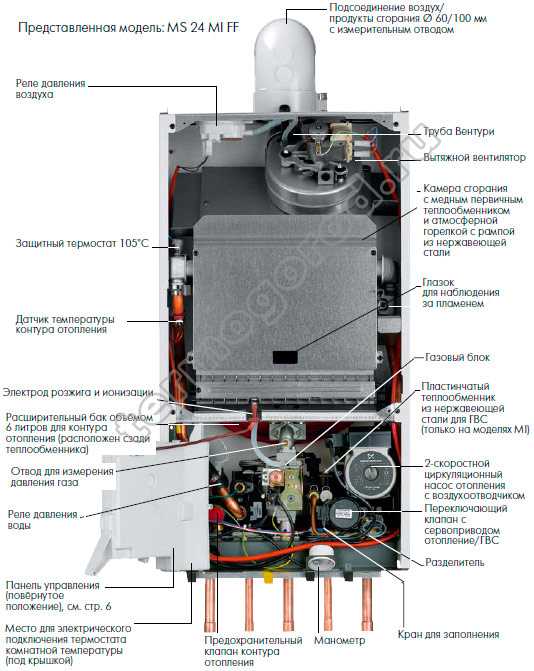

Устройство котла MS 24 MI FF


1. Подающая линия отопления, внутренний Ø 18 мм.
2. MS 24 (FF): подающая линия первичного контура водонагревателя (если он есть), G ¾
    MS 24 MI (FF): выход горячей санитарно-технической воды, внутренний Ø 16 мм
3. Подача газа, внутренний Ø 18 мм.
4. MS 24 (FF): обратная линия первичного контура водонагревателя (если он есть), G ¾
    MS 24 MI (FF): вход холодной санитарно-технической воды, внутренний Ø 16 мм.
5. Обратная линия отопления, внутренний Ø 18 мм.
6. MS 24 (MI): патрубок котла Ø 125 мм. для подсоединения дымовой трубы
   MS 24 (MI) FF: Отвод продуктов сгорания и трубопровод забора воздуха для горения — Ø 60/100 (показан с коленом из комплекта горизонтального коаксиального дымохода — ед. поставки DY 908)
7. Вход холодной воды (заполнение котла), внутренний Ø 16 мм

Условия эксплуатации газовых котлов DE DIETRICH MS 24 MI FF:
Максимальное рабочее давление: 3 бар
Максимальная рабочая температура: 85°С
Защитный термостат: 105°С
Регулировочный термостат: 30—85°С
Класс защиты: IPX5D
Мин. температура подающей линии: 30°С
Мин. температура обратной линии: 20°С
Класс NOx: 3

Комплект поставки MS 24 MI FF включает 2 упаковки:
• котёл;
• планка с кранами для воды и газа, с соединительными трубками и с отводящими гибкими шлангами.

Датчики и защитные устройства настенных газовых котлов DE DIETRICH MS 24 MI FF:

• Датчик тяги (пневмореле)
Данное устройство обеспечивает включение основной горелки при условии исправной работы вытяжного дымохода.
Пневмореле отключает основную горелку при следующих неисправностях:
- загорожен выход дымохода;
- засорена трубка Вентури;
- не работает вентилятор;
- нет контакта между трубкой Вентури и датчиком тяги,
котел остается в режиме ожидания, на дисплей выводится код неисправности Е03
• Термостат перегрева.
Установлен на выходной трубе первичного теплообменника, в случае перегрева воды первичного контура прекращается подача газа в го
