Дефлектор цаги 3 – Дефлектор цаги расчет и чертежи

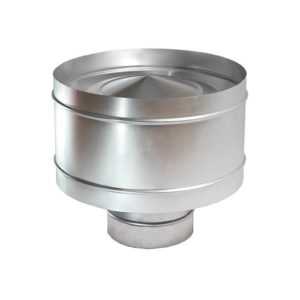

Дефлектор ЦАГИ — ПСК

Дефлектор ЦАГИ — ПСК

809 руб.–39,310 руб.

Дефлектор устанавливают над крышами зданий в местах свободного обдува ветром, но их нельзя устанавливать в зонах аэродинамических теней. Производительность дефлектора по воздуху пропорциональна скорости ветра. Расчет дефлектора производится в следующем порядке:

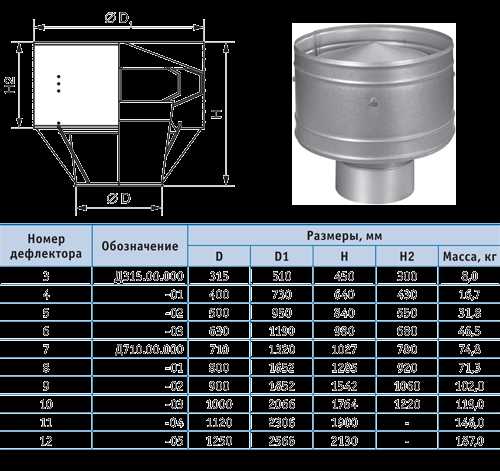

Номер дефлектора	Обозначение	Размеры, мм
		D	D1	H	h3	Масса, кг
3	Д315.00.000	315	510	450	300	8,0
4	-01	400	730	640	430	16,7
5	-02	500	950	840	550	31,8
6	-03	630	1190	980	680	46,5
7	Д710.00.000	710	1320	1027	780	74,8
8	-01	800	1652	1285	920	71,3
9	-02	900	1852	1542	1060	102,0
10	-03	1000	2066	1764	1220	119,0
11	-04	1120	2306	1900	—	146,0
12	-05	1250	2566	2130	—	187,0

Обычно величину диаметра патрубков дефлектора принимают 0,2-1 м. Для подбора дефлекторов существуют также специальные графики.

К сравнению

{{{ data.variation.price_html }}}

{{{ data.variation.availability_html }}}

psk-spb.ru

устройство, виды и правила установки

Обустройство верхней части дымоходов и вентиляционных каналов должно обеспечивать защиту канала от попадания в него мусора и препятствовать подавлению тяги за счет сильного влияния ветра. Самый простой вариант – это устройство колпака в виде конуса, который закрывает устье дымохода. Однако это не всегда спасает от негативного влияния ветра. Чтобы решить эту проблему, устанавливается дефлектор на дымоход.

Для чего нужен

Главным при расчете параметров дымохода является создание достаточной тяги, способной вывести продукты горения от камеры сгорания печи на твердом топливе за счет существенного перепада давления. Для этого подбирается необходимый диаметр канала, материал, форма сечения и, высота трубы.

Сильный ветер способен задувать воздух в устье канала, тем самым препятствуя выходу отработанных газов. Крайним случаем является эффект подавления тяги, когда выхлоп котла не способен преодолеть сопротивление и поступает обратно в помещение, что в принципе не допустимо.

Недостаточно закрыть устье дымохода от внешних потоков воздуха, однако нет оптимальных конструкций для этого. Лучше использовать силу самого ветра, чтобы избежать негативных последствий и даже дополнительно усилить тягу, с чем отлично справляется именно дефлектор.

Принцип работы и устройство

В основе работы лежит закон Бернулли верный для жидкостей и для газов. При движении газов в канале с уменьшающимся поперечным сечением их скорость возрастает, а давление, оказываемое на границы канала, снижается, возникает разряжение. Если есть связь между окружающим пространством и зоной разряжения, то быстрый поток увлекает за собой, вещество извне.

Дефлектор – это устройство, которое обеспечивает обтекание воздухом или прохождение его через сужающийся канал, при котором появляется зона разреженности непосредственно возле устья дымохода. В область разряженного газа начинают всасываться газы, выходящие из дымохода. В результате ветер, который мог бы вызвать подавление тяги, наоборот начинает ее увеличивать.

Можно добиться 20% прироста тяги даже с самым простым по конструкции дефлектором. Для печей и котлов на твердом топливе это означает лучшее прогорание угля, дров или брикетов, лучшую отдачу теплоты и в результате повышенное КПД установки. Устраняются проблемы, связанные с затуханием пламени или возвратом отработанных газов внутрь помещения.

Устройство дополнительно препятствует попаданию мусора, снега и дождя в канал. Частично это обусловлено наличием корпуса дефлектора, частично тем, что поддерживаемая тяга противодействует засорению.

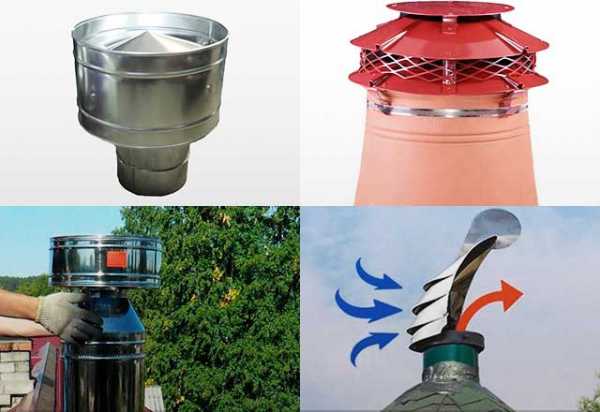

Виды

Конструкция никак не регламентируется. Любая конструкция, которая не вызывает дополнительного сопротивления и создает разряжение в устье дымохода, повышает тягу оправдывает свою эксплуатацию. Существует несколько типов дефлекторов, которые получили распространение за счет своей практичности и надежности:

• Дефлектор ЦАГИ
• Тарельчатый дефлектор, Astato
• Круглый «Волпер»
• Дефлектор Григоровича
• Н-образный дефлектор

Каждый из перечисленных типов отлично справляется с поставленными задачами. Отличиями являются габаритные размеры и восприимчивость к ветру различных направлений. Недостаток практически всех видов – в отсутствии ветра они сами оказывают сопротивление тяге.

Подобным образом действуют еще несколько устройств: турбовинтовой оголовок (вращающийся дефлектор) и флюгер с экраном.

Изготавливается дефлектор из оцинкованной стали, меди и нержавейки. Главное требование – это высокая стойкость к коррозии, ведь устройство будет устанавливаться на дымоход, где проводить ремонтные работы будет чрезвычайно сложно, особенно при работающем котле отопления или печи.

Для вентиляционных каналов, где исключены высокие температуры, могут использоваться полимерные материалы, или полимерные покрытия для металлических конструкций.

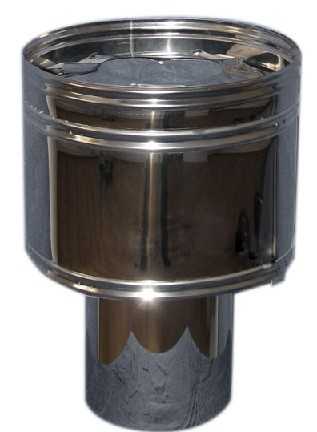

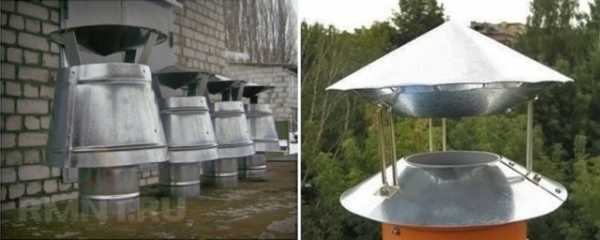

Дефлектор ЦАГИ

Наиболее распространенный вариант дефлектора. Поверх устья дымохода закрепляется короткий канал большего диаметра, который сформирует диффузор. Ветер обтекает его со всех сторон. По бокам возникают зоны повышенного давления. В передней точке и в задней в нижнем и верхнем сечении возникает разряжение, которое способствует повышению тяги.

По верхнему краю диффузора возникают завихрения, которые могут создать препятствие выходу газов. Кроме этого нет защиты устья дымохода от попадания мусора и атмосферных осадков. В качестве решения выше устья закрепляется защитный колпак в виде конуса.

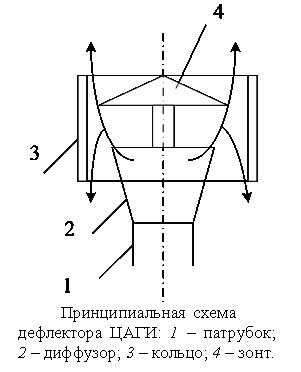

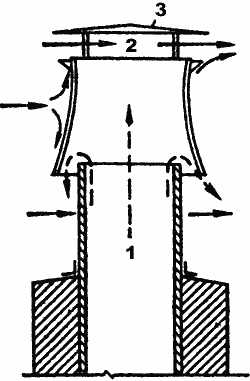

Схема устройства дефлектора ЦАГИ

Тарельчатый

Простой в исполнении дефлектор, который обеспечивает необходимый эффект самым наглядным образом. Две основные части устройства – это козырек для дымохода, нижняя часть, которого закрыта конусом, обращенным в сторону дымохода и кольцо, из которого формируется усеченный конус и одевается непосредственно на сам край дымохода.

В результате образуется простая и эффективная конструкция. Вне зависимости от того, с какой стороны света дует ветер, он попадает в точку над устьем, где конусы формируют сужающийся канал, чем и вызывается разряжение и подкачка газов из дымохода.

Круглый «Волпер»

Принципиально конструкция идентична дефлектору ЦАГИ, только крышка для защиты от мусора и атмосферных осадков располагается выше диффузора. Крышка в виде конус, который дополнительно создает разряжение в верхней части.

Дефлектор Григоровича

Является дальнейшим развитием ЦАГИ и лучше подходит для установки в местах, где преобладают восходящие потоки воздуха. Кроме того обеспечивает оптимальную работу даже в отсутствие ветра, не создавая ощутимого сопротивления. В нижней части дефлектор представляет собой высокий усеченный конус с расширением в нижней части. Он заводится на устье дымохода с перехлестом до трети своей высоты.

Газы из самой трубы попадают в сужающийся канал диффузора, и тем самым вызывают разряжение. Восходящие потоки внешнего воздуха дополнительно усиливают эффект, повышая тягу.

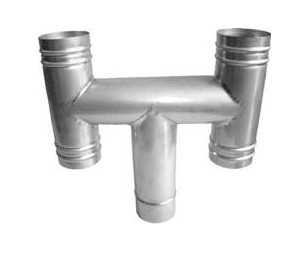

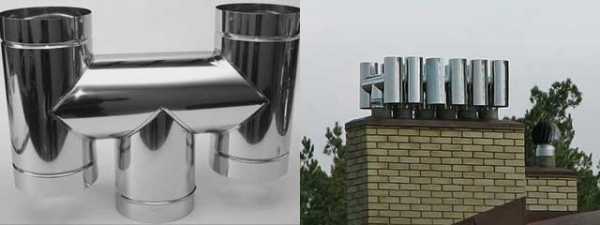

Н-образный

Нетривиальная конструкция, которая хорошо зарекомендовала себя в работе на промышленных объектах и мощных котельных. На устье дымохода закрепляется поперечный патрубок, идентичного диаметра. Для сопряжения в центре патрубка имеется врезка, обеспечивающая плотное соединение.

По краям поперечной горизонтальной трубы закрепляются еще два отрезка, образуя в результате конструкцию в форме буквы «Н». Использовать защитные колпаки уже ненужно, ведь устье дымохода надежно закрыто горизонтальным элементом, а боковые трубки сквозные и не препятствуют прохождению осадков.

Такая конструкция при любом направлении ветра обеспечивает равномерное течение воздуха непосредственно возле устья или по боковым каналам, что уже создает дополнительную тягу.

Установка

Установка дефлектора предполагается на дымоходы печей и котлов, работающих на твердом топливе, в некотором случае и на жидком. Однако его нельзя устанавливать на газовые котлы. Связано это с непостоянством создаваемой тяги, ведь она напрямую зависит от силы ветра. При слишком большой тяге огонь на выходе форсунок в камере сгорания может погаснуть. Все это указано в нормативных документах СНиП 2.04.05-91, СП 7.13130.2009.

Для эффективной работы дефлектор должен устанавливаться только в том случае, если устье дымохода расположено выше конструктивных элементов крыши. Для скатных крыш допускается более низкое расположение. Так на расстоянии 1,5-3 метра от конька возможна установка в уровень с ним. При расположении далее трех метров угол между плоскостью конька и условной прямой между коньком и устьем дымохода не должен превышать 10 градусов. Для плоских кровель достаточно выхода за пределы основных ограждающих конструкций.

Можно самостоятельно изготовить дефлектор. Проще всего изготовить вариант ЦАГИ или «Волпер». Расчет размеров каждого из элементов выполняется, отталкиваясь от внутреннего диаметра дымохода. Если его обозначить как d, то получается:

• диаметр диффузора – 1,2-1,3d;
• высота дефлектора 1,6-1,7d;
• ширина защитного колпака – 1,7-1,9d;

Высота диффузора берется равной половине высоты всего дефлектора. В нижней его части оборудуется хомут, который будет монтироваться на устье дымохода. К нему с помощью 4-6 полосок оцинкованной стали закрепляется диффузор. К последнему с помощью таких же полосок крепится защитный колпак. Зазор между диффузором и колпаком – 0,2-0,3d.

Чтобы повысить эффективность можно соорудить на устье дымохода, а лучше на крепежном кольце дефлектора, сопло с внешним раскрывом. Высота сопла может равняться 0,1-0,2d, примерно настолько же должен увеличиться и внешний диаметр (1,1-1,2d)

Это самая простая в заготовлении конструкция. Все элементы легко вырезаются из листовой стали с небольшим количеством обрезков.

Чтобы не ошибиться с разметкой, лучше вначале вырезать форму заготовок из картона, а после по контуру перенести их на лист металла.

Все элементы дефлектора соединяются фальцеванием, заклепками или сваркой. После этого готовую конструкцию можно закреплять на устье дымохода и проверять ее в работе. Чтобы быть уверенным в надежной и эффективной работе дефлектора, лучше приобрести готовую конструкцию с идеально рассчитанными параметрами и размерами.

udobnovdome.ru

применение, виды, принцип работы, сборка своими руками и монтаж + чертежи

Для эффективной работы дымоотводной трубы предусмотрено специальное устройство, которое монтируется на ее оголовке.

Дефлектор для дымохода предназначается для улучшения создаваемой тяги в конструкции. Также он обеспечивает надежную защиту трубы от проникновения атмосферных осадков и различных загрязнений.

На рынке представлены различные типы дефлекторов, некоторые из них можно изготовить самостоятельно.

Содержание статьи

Для чего нужен дефлектор? Функциональные особенности

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

• Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
• Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
• Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.

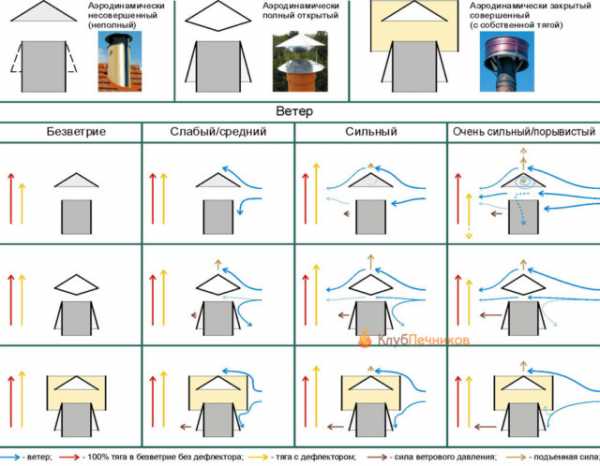

Принцип работы дефлектора

Дымоходные дефлекторы монтируются в вытяжной канал или на трубу для отвода дыма для улучшения внутренней тяги.

Принцип работы устройства заключается в следующем:

• Ветер с воздушными массами опоясывают стенки внешнего цилиндра конструкции, создавая нужное сопротивление.
• Часть воздушного потока закручивается в вихри и устремляется вверх по дефлектору. Далее воздух соединяется с продуктами сгорания, которые выводятся из дымохода.
• Воздушно-дымовая масса приводит к увеличению внутренней тяги в дымоотводной конструкции.
• Независимо от направления воздушных потоков, подобный процесс приводит и к улучшению тяги в отопительном оборудовании.

Верхний цилиндр имеет специальные зазоры для засасывания дыма. Иногда воздушные вихри, создаваемые снизу под колпаком, могут препятствовать выводу продуктов сгорания. Это является существенным недостатком конструкций. Проблема решается путем монтажа под зонтом перевернутой конусообразной насадки, которая предназначена для отражения, рассечения и выведения масс из дымоходной конструкции.

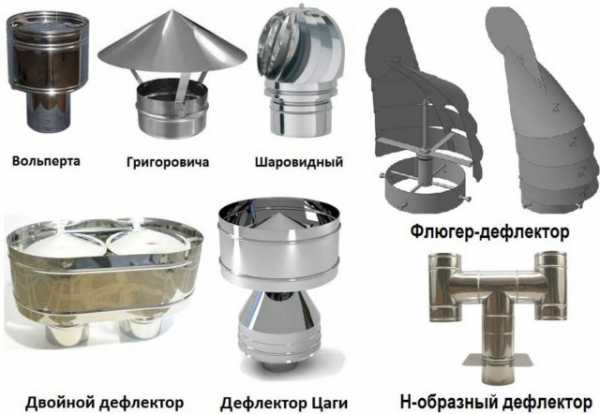

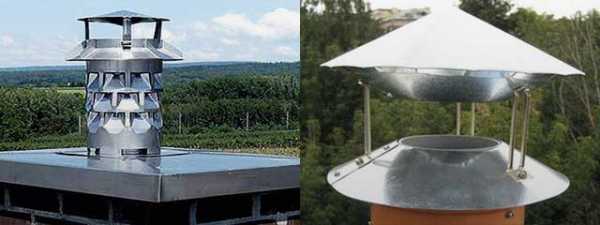

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

• ЦАГИ.
• Дефлектор Григоровича.
• Волпер.
• Н-образный.
• Флюгер.
• Тарельчатый.
• Вращающийся.
• Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

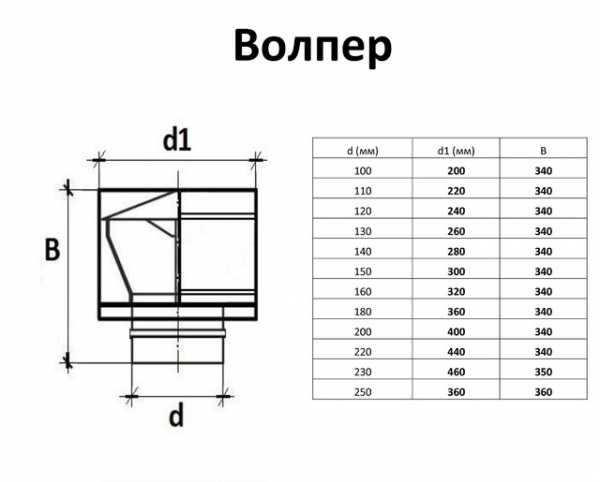

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

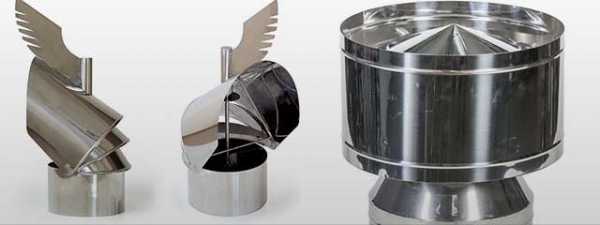

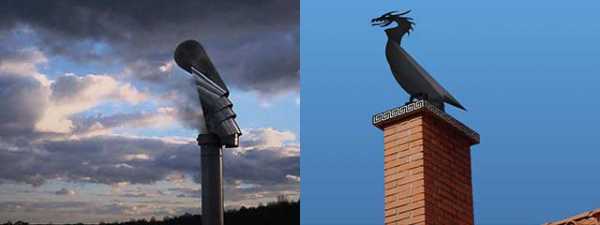

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

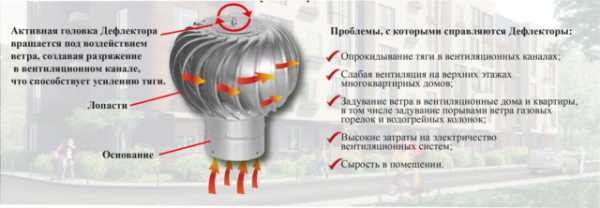

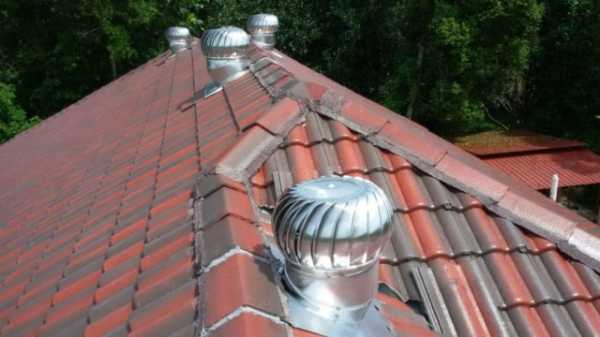

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

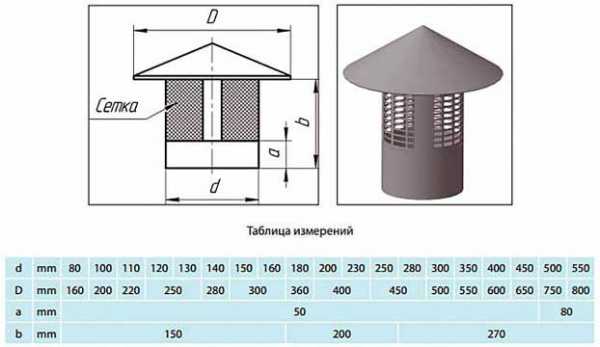

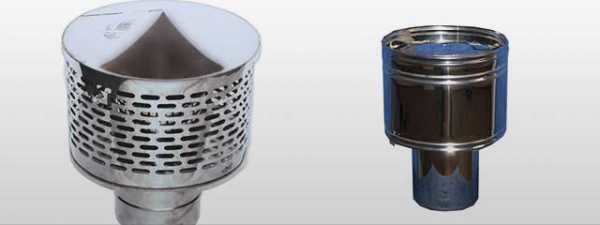

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме. В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений.

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Расчеты размеров дефлектора

Прежде чем приступить к изготовлению дефлектора на дымоход, необходимо создать рабочий чертеж, в котором будут указаны все размеры устройства. А для этого необходимо выполнить правильный расчёт высоты дефлектора, диаметра входящего патрубка и колпака.

В специальных таблицах содержится информация о размерах приспособлений для стандартных дымоходов.

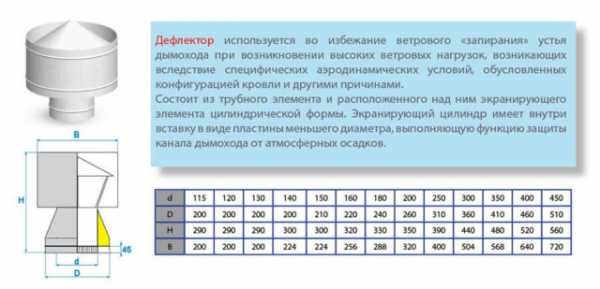

Таблица размеров

Диаметр канала (внутренний), мм d	Высота дефлектора, мм Н	Ширина диффузора, мм D
120	145	241
140	167	280
200	241	400
400	481	800
500	600	1000

Если требуется рассчитать размер приспособления для нестандартной дымоходной конструкции, тогда можно воспользоваться общепринятой формулой:

• Высота дефлектора = 1,6 (1,7)×d.
• Ширина колпака = 1,7 (1,8)×d;
• Ширина диффузора = 1,2 (1,3)×d.

d – внутренний диаметр дымоотводного канала.

Важно! Для получения требуемых значений потребуются предварительные замеры внутреннего диаметра дымоотводной трубы.

Инструкция по сборке дефлектора

Дефлектор Григоровича – самый простой и востребованный вид защитных устройств. Он имеет упрощенную и надежную конструкцию, которую можно сделать самостоятельно.

Для изготовления дымника подходит жесть или оцинкованная сталь толщиной не менее 0,5 мм.

Для сборки потребуется следующий набор рабочих инструментов:

• Ножницы для резки металла.
• Молоток.
• Электродрель и сверла.
• Сварочный аппарат.
• Рулетка.
• Карандаш и фломастер.
• Плотный картон.
• Саморезы.
• Болты и гайки.

В качестве основы для приспособления – лист оцинкованной стали на 0,8 мм и стальные полосы.

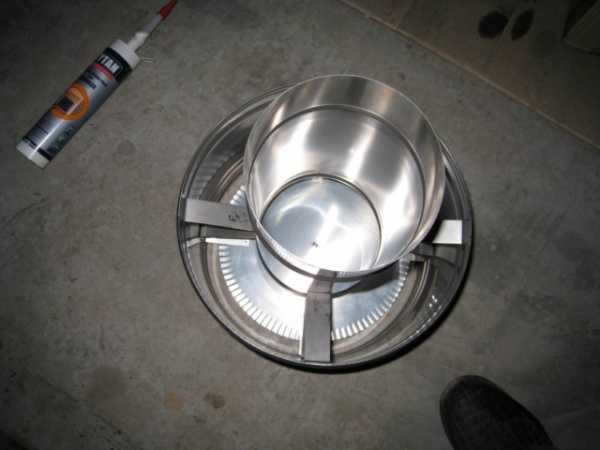

Самодельный дефлектор собирается по следующей схеме:

1. Просчет размеров будущего устройства. Для упрощения можно воспользоваться готовой формулой.
2. На картоне наносится разметка каждого элемента конструкции. Готовые шаблоны вырезаются и соединяются между собой для проверки соответствия размеров нужным параметрам.
3. Шаблоны располагаются на стальных листах и обводятся по контурам при помощи фломастера. Заготовки вырезаются ножницами строго по контурам.
4. Из центральной детали формируется цилиндрический диффузор. На краях проделываются отверстия под саморезы.
5. Аналогичным образом создается наружный цилиндр. Из двух заготовок собирается конусообразный колпак.
6. По краям верхнего конуса проделываются 6 надрезов для фиксирующих стоек. Из стальных полос вырезаются стойки длиной 21 см, шириной 5 см. Далее к верхнему конусу кромкой фиксируется нижний конус при помощи стоек.
7. Готовый колпак соединяется с диффузором и устанавливается в наружный цилиндр.

Важно! Все части соединяются между собой болтами с гайками или сваркой.

Монтаж дефлектора

Чтобы дымоходная труба имела надежную защиту, готовый дефлектор необходимо правильно установить на ней.

Для монтажа устройства на крыше потребуются следующие инструменты и крепежные элементы:

• Электродрель со сверлами.
• Набор рожковых ключей.
• Шпильки резьбовые.
• Гайки.
• Соединительные хомуты.
• Лестницы для подъема и перемещения на крыше.

Помимо этого, необходимо подготовить небольшой отрез трубы большего диаметра, чем диаметр канала.

Монтаж дымника на трубу выполняется в таком порядке:

1. На готовом отрезе трубы с отступом в 8 см от кромки наносятся отметки под отверстия для крепежей. Аналогичным образом выполняются отметки на широкой части диффузора.
2. Дрелью проделываются отверстия по отметкам в деталях. Далее проверяется совпадение верхних и нижних отверстий, чтобы предотвратить деформацию готового изделия.
3. В отверстия на диффузоре и отрезе трубы вставляются шпильки, а с обратной стороны медленно зажимаются гайками.
4. Готовая конструкция насаживается на дымоотводный канал и фиксируется при помощи хомутов.

Важно! При монтаже дефлектора на дымоотвод большого диаметра для дополнительной фиксации рекомендуется использовать стальные проволочные растяжки.

Следуя пошаговой инструкции, любой владелец бани сможет с легкостью собрать и установить самый простой и доступный дымоходный дефлектор. Подобное приспособление не только улучшит внутреннюю тягу, но и защитит канал от загрязнений и негативного воздействия атмосферных осадков.

sdelatbanyu.ru

Дефлектор дымохода — изготовление своими руками » Сделай камин

Нормальная работа любого теплового агрегата обязательно предусматривает наличие дымового канала. Без нормальной тяги не будет работать ни один котел, камин, печь.

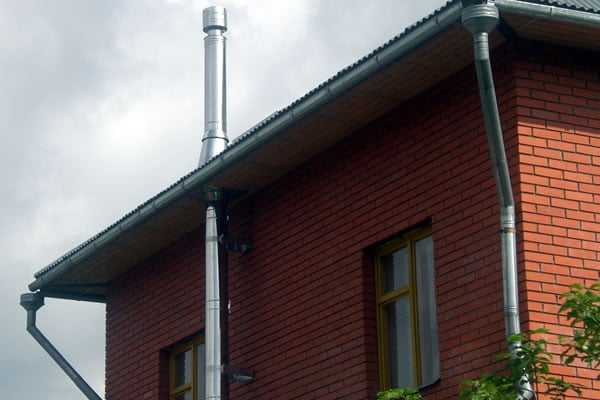

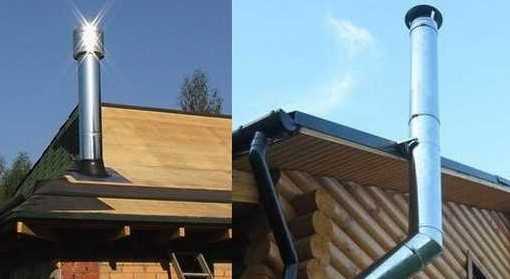

Дефлектор на стальном дымоходе

Однако очень часто с тягой бывают различные проблемы, особенно при сильном ветре. Для решения большинства таких проблем был придуман и активно используется дефлектор для дымохода, устанавливаемый в верхней части трубы.

Предназначение и принцип работы дефлектора

Обычный дефлектор дымоходный — это устройство, размещенное на конце дымоходной трубы или вентиляционного канала для увеличения тяги (см. Как улучшить тягу в дымоходе). При правильном подборе оптимального размера и вида этого устройства можно добиться увеличения КПД теплового агрегата (до 20%). Также следует отметить, что дефлектор на дымоход служит прекрасной защитой от попадания внутрь трубы дождя, снега, пыли, мусора и птиц. Так что стоит потратить время на установку дефлектора, тем более что выполнить эту работу своими руками несложно.

Совет: установка дефлектора особенно эффективна, когда нет возможности сделать дымовой канал прямым.

Принцип работы дефлектора достаточно прост — воздушные потоки ударяются в наружную поверхность диффузора, обтекают его и таким образом создают небольшое разрежение (эффект Бернулли — при увеличении скорости воздуха, огибающего преграду, появляется разрежение), которое увеличивает тягу в дымоходном канале.

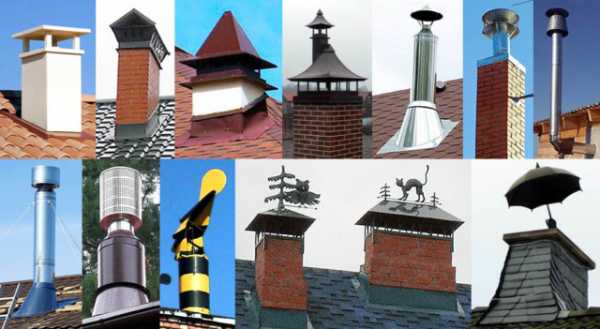

Виды дефлекторов

За многие годы создания и проектирования были сконструированы и сейчас изготовляются такие виды конструкций дефлекторов:

• дефлектор ЦАГИ;

  Дефлектор ЦАГИ

• дефлектор Григоровича;

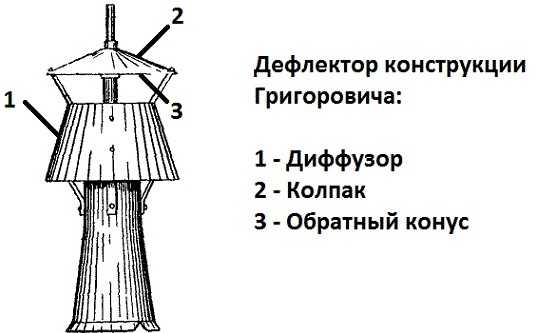

  Дефлектор конструкции Григоровича: 1

• шаровидной формы, вращающийся;

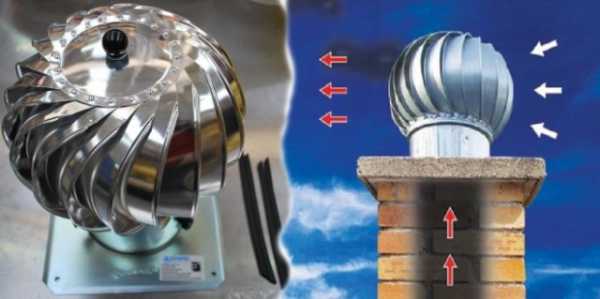

  Вращающийся дефлектор

• звезда «Шенард»;
• круглой формы «Волпер»;
• открытого вида Астато.

В основном используются дефлекторы ЦАГИ. Это универсальный тип, который подойдет для установки на любой трубе — вентиляционной или дымоходной.Поверх трубы дымохода крепится канал, превышающий ее по диаметру, этот канал и образует диффузор, обтекаемый ветром. В результате по бокам возникают зоны высокого давления, а спереди и сзади – зоны разряжения, что и способствует усилению тяги. Чтобы исключить опадание мусора в дымоход, поверх диффузора крепится колпак.

Впрочем, каждый из перечисленных видов отлично справляется с возложенными на них задачами. Основными отличиями являются:

• габариты;
• восприимчивость к направлению ветра.

Недостатком любого дефлектора является то, что в безветренную погоду это устройство оказывает некоторое сопротивление тяге.

Для изготовления дефлекторов используют материалы, не склонные к коррозии и способные выдерживать высокие температуры. Чаще всего, это оцинкованная или нержавеющая сталь либо медь.

Строение дефлектора

Строение дефлектора ЦАГИ

Все дефлекторы имеют почти одинаковое строение.

Типичный дымоходный дефлектор состоит из следующих частей:

1. Входного патрубка.
2. Диффузора (верхнего внешнего цилиндра).
3. Корпуса дефлектора.
4. Кронштейнов для крепления колпака — зонтика.
5. Колпака-зонтика, имеющего конусообразную форму.

Основным материалом для изготовления дефлекторов являются листы оцинкованного железа. В последнее время в продаже появились дефлекторы, где металл покрыт эмалью или защитным слоем пластика. Для установки на вентиляционных каналах, где нет выхода горячего воздуха, можно использовать пластиковые дефлекторы.

Расчет дефлектора

Перед тем как сделать своими руками дефлектор для дымохода, необходимо сделать его расчет и нарисовать чертеж, с простановкой всех размеров. За основу расчета берется внутренний диаметр дымоходной трубы (d) и с помощью специальной таблицы выбирается высота дефлектора (H) и ширина диффузора (D).

.

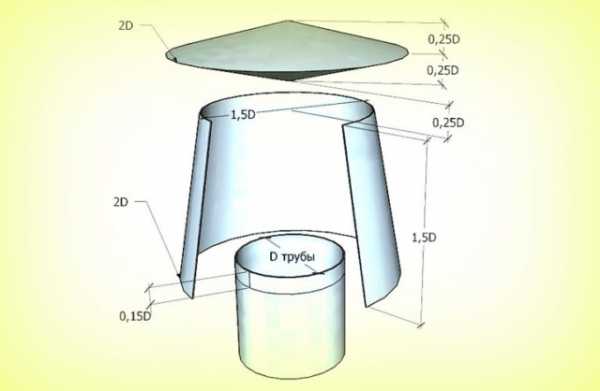

Основные размеры дефлектора

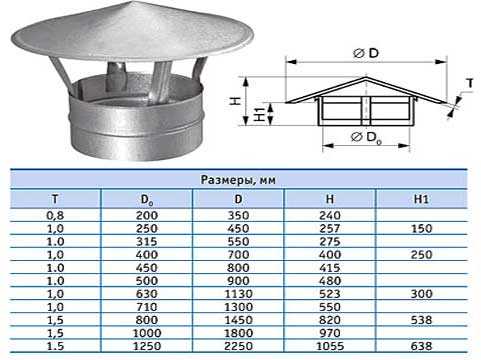

Таблица подбора размеров дефлектора

Таблица 1

Если нет необходимого размера в этой таблице, то рассчитать можно по таким соотношениям:

1. Высота дефлектора должна быть: 1,6 — 1,7 d.
2. Ширина диффузора: 1,2 — 1,3 d.
3. Ширина колпака-зонта: 1,7 — 19 d.

Где d — внутренний диаметр дымового канала.

Важно: при изготовлении дефлектора своими руками нужно обязательно придерживаться этих пропорций. Если сделать устройство, которое не будет отвечать этим соотношениям, то дефлектор не будет работать должным образом.

После того, как чертежи будут готовы, можно приступить к подготовке необходимых инструментов и материалов

Для того чтобы сделать дефлектор на дымоходную трубу своими руками, необходимы следующие инструменты и материалы:

• рулетка;
• ножницы по металлу;
• сварочный аппарат;
• болгарка;
• электродрель;
• набор рожковых ключей;
• листы оцинкованного железа;
• болты с гайками;
• хомут;
• металлическая полоса.

Изготовление дефлектора



После проведения расчетов переходим к изготовлению всех составных частей дефлектора:

Дефлектор Григоровича

1. С помощью карандаша рисуем соответствующее детали дефлектора: внешний цилиндр, диффузор и колпак. Рисуем строго по размерам.
   Совет: можно сделать лекала из картона в натуральную величину и просто обвести их по контуру на металле.
2. Применяя ножницы по металлу, вырезаем все детали — нижний цилиндр, диффузор и колпак-зонт, обратный конус.
3. С помощь сварки, заклепок или небольших болтов необходимо соединить все детали.
4. Вырезаем из металлической полосы кронштейны для закрепления колпака.
   Совет: для экономии материала стальную полосу можно разрезать вдоль на тонкие полоски.
5. Кронштейны для крепления колпака крепятся к наружной поверхности конусного диффузора.
6. К колпаку-зонту крепится обратный конус.

После того как все основные детали сделаны, можно приступить к сборке дефлектора непосредственно на дымоходе.

Установка дефлектора

Рассмотрим вариант, когда дефлекторы для дымоходной трубы устанавливаются на металлический дымоход с внутренним диаметром 120 мм.

Монтаж дефлектора

Работы по сборке буду проходить в таком порядке:

1. Нижний цилиндр устанавливается на дымоход и с помощью болтового соединения закрепляется в фиксированном положении.
2. На нижний цилиндр при помощи хомута закрепляется диффузор (верхний цилиндр).
3. Колпак-зонт с обратным конусом крепится на кронштейны.

Совет: обязательно поставьте обратный конус под колпаком. Он позволяет дефлектору эффективно работать даже при низовом ветре.

Важно: если дымоходная труба имеет большой диаметр, то для надежного крепления на дымоходе необходимо использовать дополнительные растяжки из стальной проволоки.

Дымоходные и вентиляционные каналы играют очень большую роль (см. Дымоходы и вентиляция). Именно такие устройства, как дефлекторы для дымоходной трубы, делают работу этих каналов стабильной и убирают проблему отсутствия или слабой тяги.

sdelaikamin.ru
