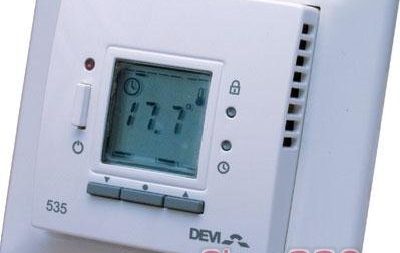

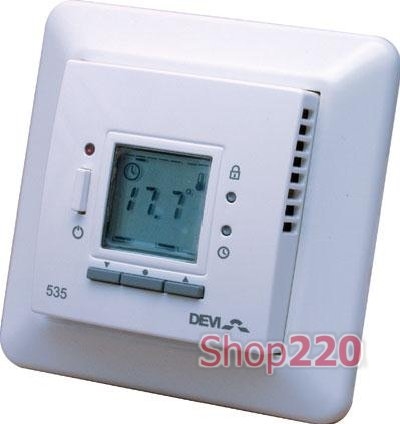

DEVIreg 535 – это электронный терморегулятор с “простым” таймером, который специально разработан специалистами фирмы DEVI для применения в составе электрических кабельных систем подогрева пола.

DEVIreg 535 может поддерживать комфортную температуру поверхности пола или же оптимальную температуру воздуха в обогреваемом помещении в соответствии с Вашими пожеланиями, независимо от любых изменений температуры внешней среды.

Программирование оптимальных температур (ночное понижение температуры, или полное отключение системы в периоды Вашего долгого отсутствия) производится очень легко и не требует каких либо специальных знаний.

При установке терморегулятора DEVIreg 535 первым делом необходимо снять переднюю панель регулятора.
Чтобы это осуществить, возьмите тонкую плоскую отвертку и с ее помощью осторожно отожмите внутрь пружинящие пластиковые защелки, которые расположены в решетке охлаждения по бокам терморегулятора в третьих отверстиях снизу.

Подключите терморегулятор DEVIreg 535 в сеть согласно схеме подключения, приведенной в инструкции прилагаемой к регулятору.


Выбор типа датчика температуры

После установки и подключения терморегулятора DEVIreg 535 нужно определиться со способом управления нагревательными кабелями или с типом системы “теплый пол DEVI” – это может быть система “теплый пол” или же система “полное отопление“. Тем самым мы определяем своим выбором тип системы, какие из датчиков температуры должны быть задействованы при работе системы отопления. Всего есть три варианта:

Вариант “теплый пол” – это поддержание комфортной температуры поверхности пола. Данный вариант подразумевает, что в конструкции пола находится датчик температуры пола на проводе и управление системой происходит исходя из уровня температуры пола в данном помещении. В данном случае необходимо наличие в обогреваемом помещении дополнительной системы обогрева, например батарей центрального водяного отопления. При программировании регулятора следует выбирать режим “датчик пола“.

Вариант “полное отопление” помещения – этот вариант применяется для управления электрическими кабельными системами прямого действия, а именно, для поддержания постоянной комфортной температуры воздуха в обогреваемом помещении. Величину температуры воздуха определяет датчик температуры, встроенный в корпус терморегулятора DEVIreg 535 (такой же встроенный датчик имеется у “старшего брата” – терморегулятора DEVIreg 550). При начальной настройке выбирается режим работы – “датчик воздуха“.

Вариант “полное отопление” помещения с дополнительным датчиком ограничения максимальной температуры пола. Данный режим работы системы применяют в помещениях с деревянным покрытием пола или же с другим покрытием,  требующим ограничения максимальной температуры нагревательного кабеля.

Терморегулятор DEVIreg 535 оснащен двумя датчиками температуры – вмонтированным в корпус датчиком температуры воздуха и датчиком температуры пола на проводе (датчик ограничения температуры). В своей работе система руководствуется показаниями основного датчика – датчика температуры воздуха. Ограничение максимальной температуры пола задается при первоначальном программировании регулятора и обусловлено требованиями противопожарной безопасности.

Это ограничение необходимо, если в качестве напольного покрытия используются материалы, обладающие высоким тепловым сопротивлением (паркет, линолеум, ковролин с термоподложкой или доска из натуральной древесины) или конструкция пола обладает повышенной пожароопасностью (деревянный пол на лагах).
Обычно установка ограничения максимальной температуры пола производится только один раз при установке регулятора. При начальной настройке регулятора нужно выбрать режим “два датчика“.

Независимо от того, какой из трех режимов работы планируется к использованию, мы рекомендуем всегда устанавливать в конструкцию пола проводной датчик температуры пола, идущий в комплекте с регулятором.

Итак, как же выбрать нужный нам тип датчика:
Первым делом включаем питание терморегулятора DEVIreg 535. Затем необходимо снять переднюю панель регулятора способом, описанным выше и при помощи тонкой отвертки, иголки, шариковой ручки или карандаша нажать кнопку программирования терморегулятора (верхняя кнопка в правом ряду).

Для изменения заводской установки (датчик пола), нажатием на кнопки со стрелками, выберите нужную комбинацию. Для подтверждения выбора нажмите на кнопку подтверждения выбора, расположенную посередине между кнопками со стрелками.

Графическое изображение на экране регулятора при выборе режима работы по проводному датчику температуры пола.

Графическое изображение на экране регулятора при выборе режима работы по встроенному датчику температуры воздуха.

Графическое изображение на экране регулятора при выборе режима работы по двум датчикам – датчику пола на проводе и датчику температуры воздуха.

После того, как Вы сделали свой выбор датчика по которому будет управляться система нагрева, нужно установить максимальную температуру пола. Заводское значение данной установки – 35°С. Диапазон регулирования от 20°С до 50°С.
Для изменения значения максимальной температуры пола нажмите кнопку с точкой, посередине между кнопками со стрелками, при помощи которых затем задайте нужное Вам значение температуры. После этого, для подтверждения своего выбора нажмите на среднюю кнопку.

Если при выборе датчика, по которому будет работать система, был выбран только датчик температуры пола (вариант работы – “теплый пол”), то вы сможете выбрать тип индикации температуры. Можно выбрать отображение температуры в градусах Цельсия от 5° до 45° или же отображение её в относительных единицах от 1 до 6 (что соответствует значениям от 5°С до 45°С с ценой деления в 8°). Делается это кратковременным нажатием на кнопку с точкой и выбором нужного вида при помощи кнопок со стрелками. Подтверждаем свой выбор повторным нажатием на кнопку с точкой.

Заводская установка – градусы Цельсия.
Следует помнить, что на дисплее терморегулятора DEVIreg 535 отображается температура пола в районе установки проводного датчика температуры пола и эта температура может сильно отличаться от температуры на поверхности пола (разница может достигать 10°С).
Требуемая комфортная температура поверхности должна подбираться опытным путем после периода первоначального прогрева системы на протяжении 1/2 – 2 дней. Данный период напрямую зависит от толщины конструкции пола и от глубины залегания нагревательного кабеля.

После окончания этапа предварительной настройки, при помощи все той же тонкой отвертки или иглы следует нажать на кнопку программирования для выхода из этого режима. Затем следует установить на место переднюю панель и рамку.

Дисплей, символы и кнопки управления

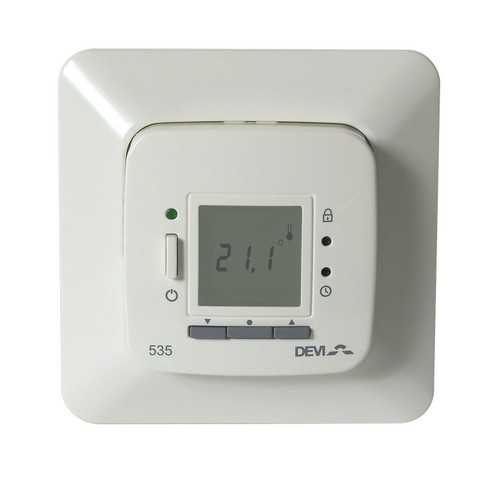

Так стандартно выглядит дисплей 535 – го терморегулятора. Сейчас он отображает текущую температуру. Символическое изображение градусника говорит о том, что терморегулятор показывает текущую температуру. В данном случае регулятор работает как термометр.

Стрелкой на рисунке обозначена кнопка при помощи которой, регулятор можно включить или выключить.

Основное управление терморегулятором производится при помощи трех управляющих кнопок расположенных под дисплеем. При помощи кнопок со стрелками производится изменение значения выбранного параметра, а при помощи кнопки с точкой производится выбор.
Имеется также 2 спрятанные кнопки, которые нужно нажимать острым и тонким предметом и которые предназначены для активации специальных функций. Кнопка с символическим изображением замка служит для блокировки всех кнопок – “защита от детей”.
Кнопка с изображением часов служит для изменения установок терморегулятора.

Увеличение или уменьшение желаемой температуры

Если Вы хотите изменить температуру, то воспользуйтесь для этого клавишами со стрелками. Для увеличения температуры нажмите кнопку со стрелкой направленной вверх, для снижения температуры соответственно нажмите стрелку направленную вверх. Температура устанавливается с точностью до 0.1°С.

Обращаем Ваше внимание на то, что величина значения температуры, при ее изменении должна мигать. Вообще же любой мигающий символ на экране дисплея можно изменять.

После того как температура выбрана, нажатием на кнопку с точкой нужно подтвердить свой выбор. Или же можно просто оставить в покое мигающие символы и через 10 секунд подтверждение будет сделано автоматически.

Использование функций таймера

Терморегулятор DEVIreg 535 оснащен простым встроенным таймером. Режимы работы таймера символически отображаются рисками в нижней части графического индикатора.

В данном случае видно, что сутки разбиты на четыре временных периода в соответствии с выбранной моделью программирования, а именно:
утро, день, вечер и ночь.

Каждый из этих периодов отображается на дисплее при помощи специальных графических символов. Символ может быть:

пустым, что обозначает поддержание терморегулятором пониженной температуры в течение данного периода времени.

затемненным, что обозначает поддержание терморегулятором в данный период комфортной температуры.

При работе терморегулятора можно выбрать четыре разных программы для его работы по таймеру:

 Заводская установка регулятора – Р1, т.е. ручной режим работы.

 Как изменять программы таймера

Если Вам требуется изменить текущую программу работы таймера, следует нажать на среднюю кнопку и удерживать ее не менее 2 сек.

Символ текущей программы начнет мигать. В данном мигающем режиме, нажимая кнопки со стрелками, выберите нужный Вам номер программы регулятора.

При работе терморегулятора с программами Р2, Р3, Р4 в нижней части индикатора мигает графический символ, который показывает текущий период суток.

При работе по программе Р4 время суток отображается также, но кроме того в верхней части индикатора будет отображаться день недели.

Например на рисунке показан терморегулятор DEVIreg 535, который работает по программе Р4, в нижней части индикатора мигает время суток – “день”, и в верхней части отмечен день недели – понедельник.

Использование кнопок со стрелками при работе с программами Р2, Р3 и Р4 несколько отличается от их использования в режиме Р1 (ручной режим).

На рисунке показан дисплей регулятора, работающего в режиме Р4. К примеру, Вы попали домой “Днём” (“day”), когда терморегулятор поддерживает пониженную, экономную температуру 20.4°С.

Вы можете, если захотите, повысить уровень температуры до комфортного значения (естественно, если нужно, Вы можете и понизить температуру на данный период). Но вы должны понимать, что данное изменение температуры будет работать только для данного, конкретного, периода времени суток  и не будет распространяться на последующие периоды с пониженной температурой. Например – период “Ночь” того же дня.

На рисунке слева показан терморегулятор, работающий в режиме Р4. Как видно – сейчас у него комфортный период “Вечер” (“evening”), день недели – понедельник. Если Вы изменяете температуру до нужного Вам уровня в “комфортный” период (например, как показано на рисунке – до 22.7°С), то эти изменения распространятся и на все последующие комфортные периоды, и данная температура будет поддерживаться до тех пор, пока Вы сами не захотите её изменить. Другими словами, во вторник, в “комфортный” период “Утро” (“morning”), температура будет 22.7°С.

Установки терморегулятора

Все установки нужные для работы терморегулятора задаются после нажатия тонкой отверткой или иголкой на кнопку, возле символического изображения часов (нижняя, по правой стороне регулятора).

Здесь Вы можете задавать:

 – поточное время

 – день недели

 – начало периодов для таймера (“день”, “вечер”, “утро”, “ночь”)

 – комфортную температуру

 – пониженную “экономную” температуру

 – минимальную температуру пола (при 2-ух датчиках)

Итак, когда вы вошли в режим установок при помощи иголки или тонкой отвёртки, дисплей при этом вместо температуры начинает показывать время.

Нажатием кнопок со стрелками, Вы можете передвигаться по меню настроек к нужному Вам пункту.

Если на дисплее отображается время, то при нажатии на среднюю кнопку между кнопками с символами стрелок, цифры символа часа начнут мигать, указывая на режим выбора, чем Вы и должны воспользоваться для выбора нужного значения при помощи стрелок. Нажав на среднюю кнопку опять, переходим к установке минут. Аналогично задается значение секунд. Фиксируем заданное время нажатием на среднюю кнопку. Все, текущее время задано!

Если на дисплее отображаются дни недели, то нажав на среднюю кнопку, мы заставим мигать символ текущего дня недели. Это говорит о том, что мы можем выбрать нужный нам день недели при помощи кнопок со стрелками. Для подтверждения выбора, снова нажимаем на среднюю кнопку.

Программирование таймера

Работа терморегулятора DEVIreg 535 с таймером и четырьмя выделенными периодами в течении суток предполагает, что таймер будет давать команду на включение или выключение регулятора в заранее установленное время.

Но, из – за инерционности нагрева конструкции пола нагревательной системой, необходимо делать упреждающее включение нагрева, дабы компенсировать задержку по времени выхода системы на заданный уровень температуры к заданному часу. Кроме того, можно выключать систему немного раньше нужного времени.

Если мигает символ, какого нибудь периода времени суток, это означает, что сейчас можно задать начало временного интервала данного периода.

Если на дисплее отображена информация, как на рисунке слева (время может быть другим), то при нажатии на кнопку с точкой (средняя кнопка между кнопками со стрелками) символы времени начала периода “Утро” (“morning”) начнут мигать и вы можете задать требуемое время при помощи клавиш со стрелками с шагом дискретизации 15 мин. Для подтверждения своего выбора, нажимаем кнопку с точкой.

После этого должен начать мигать символ начала следующего временного периода, указывая на то, что подобным образом можно задать время начала следующего временного интервала – “День” (“day”). Опять же, чтобы регулятор запомнил введенные новые значения, необходимо нажать кнопку с точкой.

Начинает мигать символ следующего временного периода, указывая на то, что можно задать время начала временного интервала “Вечер” (“evening”). Для подтверждения выбора нажимаем среднюю кнопку.


Замигает символ четвертого временного периода, сообщая о возможности задать время начала периода “Ночь” (“night”). После задания нужного времени нажимаем среднюю кнопку.

Обращаем Ваше внимание на то, что при установке времени начала временных периодов Вы не сможете перейти к предыдущему периоду, пока не установите последний. Это необходимо для того, чтобы гарантировать отсутствие “перекрытий” временных периодов. Кроме того, время начала каждого периода является временем окончанием предыдущего периода.

Установка комфортной температуры

Если на дисплее отображается информация подобная той, которая отображается на рисунке, то при нажатии средней кнопки (между кнопками со стрелками) установленное ранее значение комфортной температуры начнёт мигать. Это, как и раньше, говорит о возможности изменить её значение на новое при помощи кнопок со стрелками. Сделав это, нажимаем среднюю кнопку для подтверждения своего выбора.

Установка пониженной температуры

Если Ваш дисплей регулятора DEVIreg 535 отображает информацию подобную той, которая на картинке, то при нажатии средней кнопки (с точкой) Вы переходите в режим изменения температуры в экономичные периоды нагрева, о чем будет свидетельствовать мигание значения температуры.
Изменяем его при помощи все тех же кнопок со стрелками.
Для подтверждения своего выбора нажимаем на среднюю кнопку.
Обратите внимание на то, что если понижать заданную температуру до значений ниже 5°С, терморегулятор перейдет в режим “OFF”, т.е. выключится.

Установка минимальной температуры пола

Если Ваш терморегулятор DEVIreg 535 работает в режиме “Полное отопление” с двумя датчиками, то в этом случае можно задать значение минимальной температуры пола.

Например, летом температура воздуха такова, что включение системы отопления (электрический кабель DEVI) не требуется. Но если Вы хотите постоянно иметь температуру пола не ниже 22ºС, то это легко достигается установкой минимальной температуры пола. При снижении температуры пола ниже 22 градусов, отопление будет автоматически включено независимо от температуры воздуха в помещении.

Появление прочерков на дисплее регулятора говорит о том, что минимальная температура пола не задаётся. При нажатии на среднюю кнопку с точкой, значение температуры должно начать мигать. Изменяем температуру до нужного нам значения кнопками со стрелками. Подтверждаем свой выбор повторным нажатием на среднюю кнопку.

Защита от детей

В любой момент Вы можете заблокировать все кнопки управления терморегулятора DEVIreg 535, нажав на спрятанную кнопку, под символом замка, в правой части передней панели при помощи тонкой отвертки или булавки.

После этого символ замка появится на дисплее, и все кнопки будут заблокированы. Чтобы снова их разблокировать, нажмите на кнопку блокировки повторно.

Режим защиты от замерзания

Для того, чтобы перевести терморегулятор в режим защиты от замерзания (температура не ниже 5°С), Вы должны нажать и удерживать кнопку со стрелкой направленной вниз до тех пор, пока не будет достигнуто минимальное значение температуры – 5 градусов Цельсия.

После этого нужно отпустить и нажать снова на кнопку со стрелкой вниз. На экране дисплея должна появиться мигающая символическая снежинка и значение температуры 5°С. Если Вы пытались включить защиту от замерзания в режиме настройки регулятора DEVIreg 535, то символ снежинки на экране не появится.

Для подтверждения перевода регулятора в режим защиты от замерзания, нажмите среднюю кнопку с точкой.

Или же можно вообще ничего не нажимать и оставить регулятор в покое на 10 сек., после чего все изменения и режимы будут приняты автоматически.

Теперь терморегулятор DEVIreg 535 находится в режиме защиты от замерзания, о чем говорит символ снежинки на экране дисплея. При этом на дисплее будет отображаться текущая температура.

Для выхода из режима защиты от замерзания необходимо нажать кнопку со стрелкой направленной вверх на время большее 0.5 сек.

Режим OFF – выключено

Режим OFF нужно использовать в том случае, если Вы хотите выключить терморегулятор на долгое время, но при этом сохранить настройки таймера.

Чтобы перевести DEVIreg 535 в режим OFF, нажмите и удерживайте кнопку со стрелкой вниз до появления на дисплее минимальной температуры 5°С. Теперь, если Вы дважды нажмете на ту же кнопку, на дисплее появится мигающая надпись OFF – выключено. Если попробовать установить данный режим в режиме установки комфортной или пониженной температуры, то надпись OFF не появится на экране.

Для подтверждения своего выбора нажмите на кнопку с точкой, хотя если Вы не будете трогать кнопки вообще, через 10 секунд сделанные вами изменения сохранятся автоматически.

После этого терморегулятор DEVIreg 535 будет находиться в режиме OFF – выключено и на дисплее будут видны две короткие горизонтальные риски.

Для выхода из режима OFF нужно нажать на кнопку со стрелкой вверх более чем на пол секунды.

Восстановление заводских установок таймера

В жизни бывают разные случаи, и рано или поздно может возникнуть ситуация, когда необходимо вернуть устройству его заводские настройки.

В нашем случае, т.е. в случае применения терморегулятора DEVIreg 535 это достигается следующим способом:

 – выключить терморегулятор

 – удерживая спрятанную кнопку с символическим изображением часов, включите терморегулятор. Светодиод будет мигать красным и зелёным цветом, порядка 1 сек, что указывает на то, что таймер терморегулятора DEVIreg 535 вернулся к своим заводским настройкам.
