Диаметр гильзы под трубопровод отопления – Установка гильз для прохода труб через перекрытия

Гильзы для прохода трубопровода: структура, типы, оборудование

Если вы имеете частный дом или дачу, то этот вопрос станет одним из решающих, потому что любая постройка нуждается в водопроводе, газопроводе и канализации. В двадцать первом веке существует огромное количество возможностей обезопасить жилье от воздействия окружающей среды и атмосферы. Самым безопасным и низкобюджетным методом, является установка гильз.

В большинстве случаев гильзы для трубопровода нужно использовать обязательно

Отсюда вытекает несколько тезисов.

• Нужно ли применять гильзы или другие материалы для прохода труб сквозь стены?
• Какие футляры лучше?
• Какой материал является наиболее стойкими?
• Какой внутренний объем проходки в перекрытиях?
• Как герметизировать?
• На каком расстоянии от перегородок должна располагаться?
• С какими трудностями монтажа можно столкнуться?
• Можно ли проложить отопление через стены с помощью гильзы?

Ознакомьтесь со статьей, и вы найдете интересующие ответы.

Установка гильз является самым бюджетным и безопасным способом

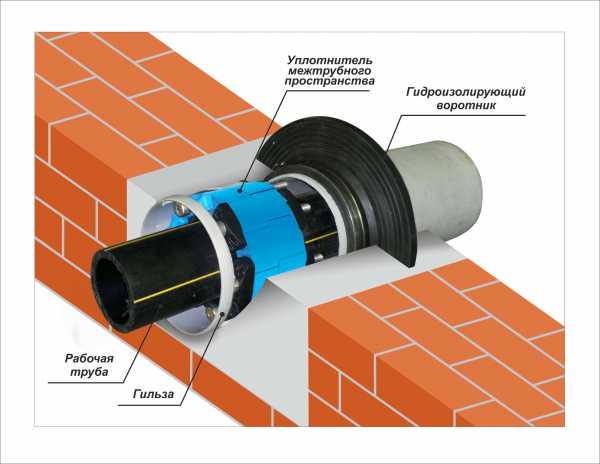

Структура гильз в стенах и перекрытиях

Первое требование при интеграции трубопровода, газопровода и канализации в строительные конструкции — непрерывность изоляционного слоя. Это требование вызвано тем, что при наличии щелей, отверстий и других дефектов к трубам начинают попадать воздух и пыль, вследствие чего они деформируются и разрушаются. Естественно, что после постройки жилого дома вы не захотите столкнуться с подобной проблемой, решение которой затратит не только огромное количество времени, но и растрата материалов, вплоть до частичного или полного перезаливания фундамента (перекрытий). Для предотвращения подобных моментов и существуют гильзы для трубопроводов, канализаций, и кабелей.

Вопрос с гильзами нужно решать во время строительства, потом это будет проблематично

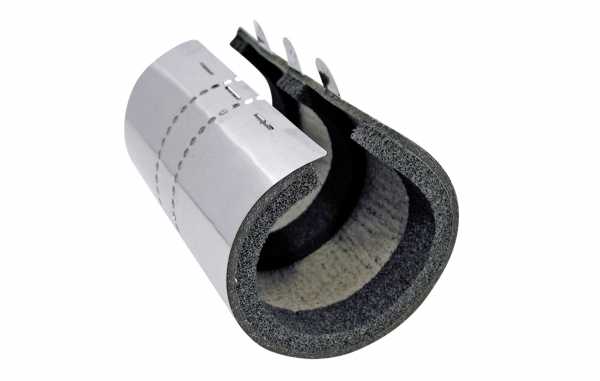

Типы гильз для трубопровода (материал)

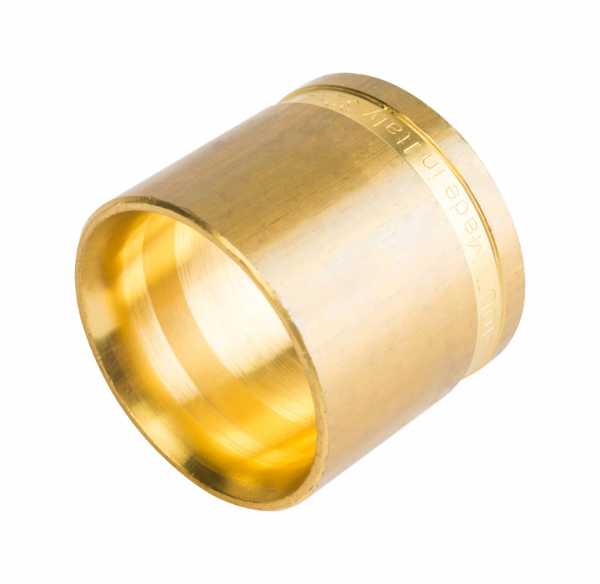

1. Металлическая гильза
2. Огнеупорная (глиняная, керамическая) гильза
3. Полимерная гильза

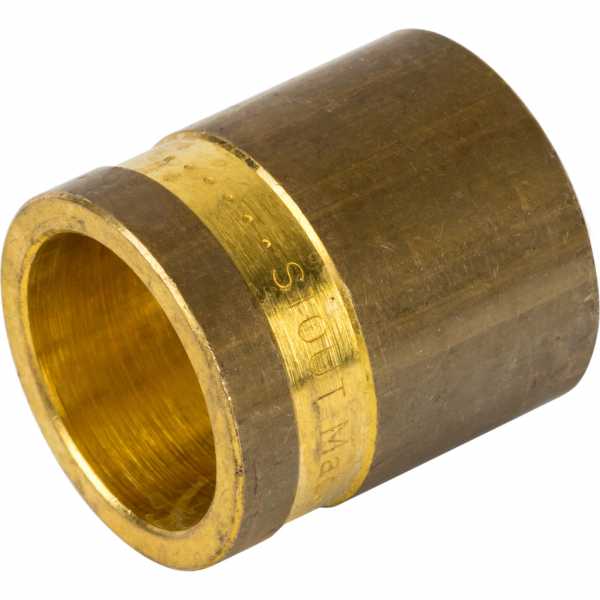

Стальная гильза является самым надежным вариантом

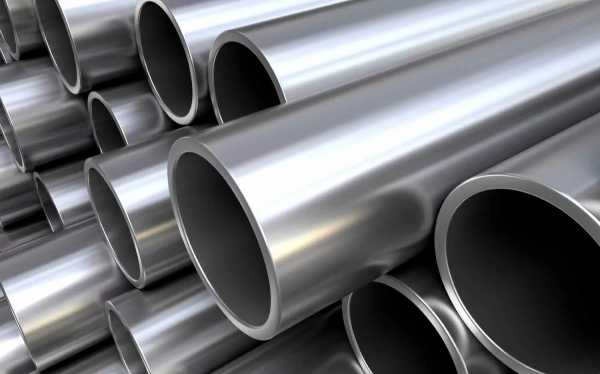

1. Стальная — самый прочный и дорогой материал, который подходит практически для любых перекрытий. Они используются на масштабных стройплощадках, так как выдерживают давление до 120 тонн на 1 квадратный метр. Также очень популярны при строительстве железобетонных конструкций — ее можно бетонировать не только на объекте застройки, но и в производственном цехе. Края такой детали обязательно шлифуются, дабы не повредить находящиеся внутри полипропиленовые трубы.

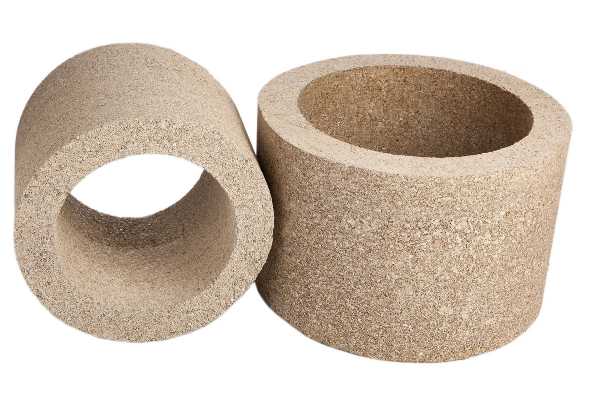

2. Огнеупорная — различают глиняную и керамическую. Эксплуатируется в качестве изоляционного материала для дымоходов. Основной минус — хрупкость, значит при установке будьте бдительны (можно не только разбить покупку, но и получить резаную травму).

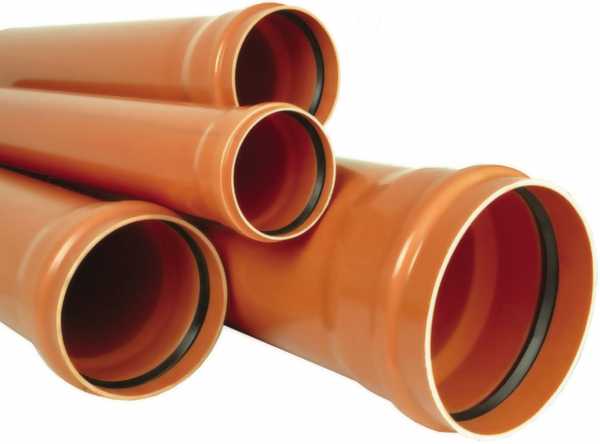

3. Полимерная — применяется в межкомнатных перекрытиях для трубопроводов и кабелей. Основной отличительной чертой материала остается износоустойчивость и холодостойкость.

Каждый материал имеет свои особенности и недостатки

Оборудование

Перед выбором материала для строительства тщательно выверите «за» и «против», учитывая окружающую гильзу поверхность, размер самой трубы, безопасность и системы интегрированные до этого. Важнейший плюс — ускорение сроков ремонтных работ. Кроме этого, благодаря обустройству защиты вы повышаете износоустойчивость магистрали и упрощаете их возможную дальнейшую замену.

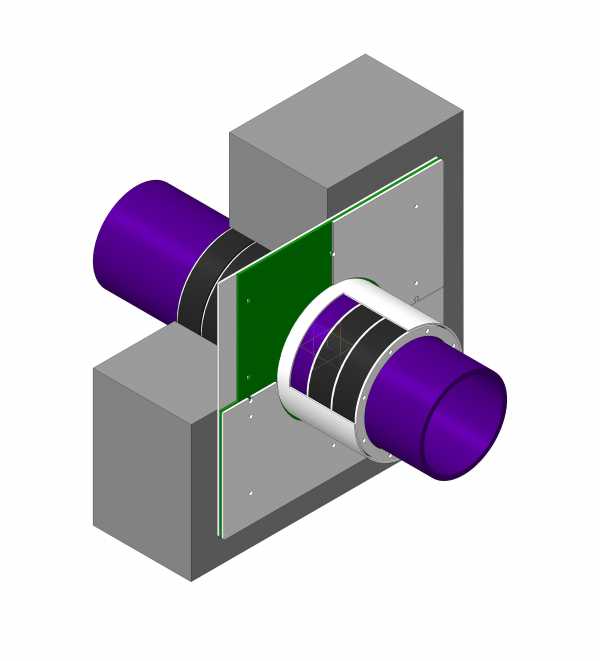

Схема трубопровода с гильзой

Наиболее уязвимыми частями являются их зазоры. При сборке стыки рекомендуется размещать так, чтобы они не становились в одну плоскость, а продольные швы смещались относительно друг друга на 1-1,5 сантиметра. В местах прохода труб через строительные конструкции в них необходимо вставлять гильзы из труб большего диаметра с мягкой прокладкой. Патроны засовывают до постановки материала и замазывают бетонным раствором. К тому же специфика прохода труб через стену напрямую связана с типом прокладываемых коммуникаций. Каждый способ обусловлен отдельными нюансами, поэтому для обеспечения внутреннему быту индивидуальной защиты, рассмотрим конструкции «в разрезе».

При установке гильз учитываются много нюансов

1. Водопровод
   В том случае, когда установка выполняется из стальных деталей, на них в местах стыковки с элементами здания наносят защитное покрытие, предотвращающее попадание мусора. Если трубопровод предусмотрен для холодного водоснабжения, потребуется наличие чехла. Он поможет избежать конденсации влаги на поверхности, тем самым канал прослужит на десятки лет дольше. Если же для прокладки используются пластиковые профили, то прежде стоит заглянуть в инструкции нему. Если в частях входа трубопровода в помещение есть уплотнения с возможностью появления грунтовых стоков, то в них применяют гидроизолирующие муфты и замазывают бетонным раствором чтобы жидкость не просачивалась в нижние ярусы строения.

   Если устанавливаются стальные детали, в конце их обрабатывают защитным слоем

2. Сливные трубы
   Специфика конструкции чугунных колпаков заключается в их отличности от других материалов, которые при пересечении трубопроводов требуют армирования и шумоизоляции. Для этого нужен стальной патрон, зазор которого на 20-25мм. должна превышать трубу.

   Специфика конструкции чугунных колпаков заключается в их отличности от других материалов

3. Паровое отопление
   В системе парового обогрева внутренних комнат гильзы играют первостепенную роль. Если их не поставить, то температурные перепады приведут к деформации магистрали и образованию трещин в перекрытиях. Также как и для устройства водопровода для горячей воды, следует рассчитывать на полипропиленовые колпаки. Отличительным является механизм крепежа, при производстве отличается высокой теплостойкостью и поддерживает изнутри высокую и постоянную температуру. Исходя из этого — не торопитесь с приобретением, а как положено изучите предложения производителей, которые не только удовлетворяют вашим критериям, но и соответствуют критериям СНиП. Это сохранит ваши силы и средства.

   Установка гильз для парового отопления является обязательной процедурой

4. Размер внутреннего диаметра гильзы
   Этот момент становится решающим при постановке оборудования в перегородках, потому к нему нужно подойти с максимальной тщательностью и придирчивостью. В случае несоответствия наружного и внутреннего диаметра гильзы под трубопровод горячего обогревания, могут выявиться самые неожиданные сюрпризы. Структуру полагается выбирать так, чтобы проход через перекрытия был свободен. Части имеют схожие технические особенности прокладки, но при этом обладают разной выносливостью. Когда труба проложена через перекрытия, необходимо соединить гильзы, наружный диаметр которых должен быть шире трубы на 10-15 мм, с зазором 2-3 см. При этом сам футляр должен быть плотно закреплен в проходном отверстии. Просветы между ними заделываются стекловатой. Для металлопластиковых труб при проходе через строительные конструкции постарайтесь устанавливать застежки из пластмассовых труб немного большего наружного диаметра. В итоге, чтобы не прогадать со стоимостью и надежностью проделанной работы, рекомендуем вам обратиться к профессионалам — они сберегут и нервы и время.

   К вопросу размера гильзы нужно подойти с максимальной тщательностью и придирчивостью

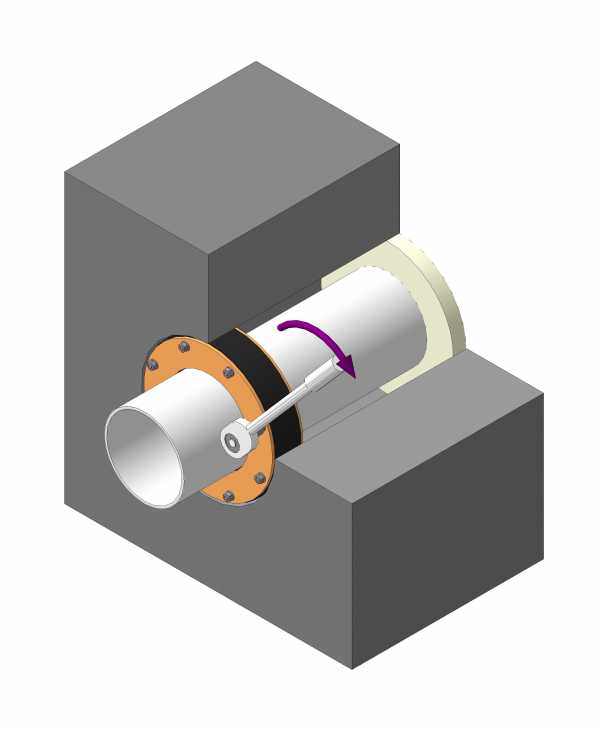

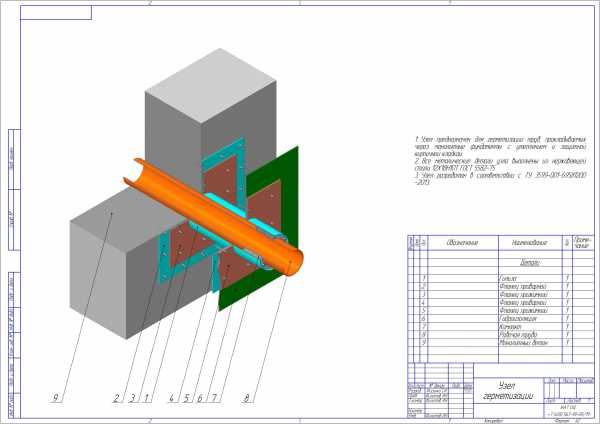

5. Герметизация

Чтобы защитить помпу при пересечении трубопроводов и перегородок, советуют их плотно загерметизировать, чтобы не оставались даже мелкие зазоры. Внутренний диаметр гильзы должен быть шире, чем толщина трубы на 30мм. На соединения вставляем шайбы с угловой резьбой, продольным сечением 3-4 мм.

Герметизация труб должна быть максимальной

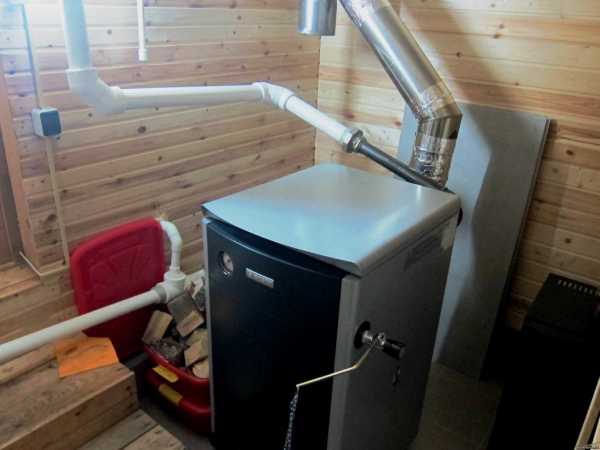

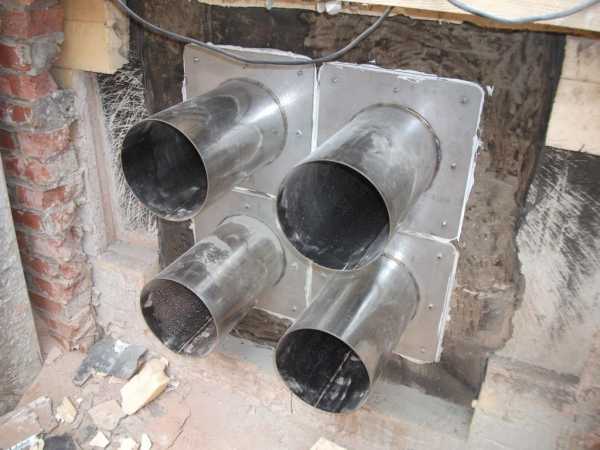

Проход газохода через стену здания

Наиболее удачный способ выхода газохода в перегородке — со стороны фронтона. Но если это сделать не получается и дымоход выйдет со стороны ската, то варим стойку и крепим к ней конструкцию на скользящие застежки. В результате выходит толковая и долгоживущая система.

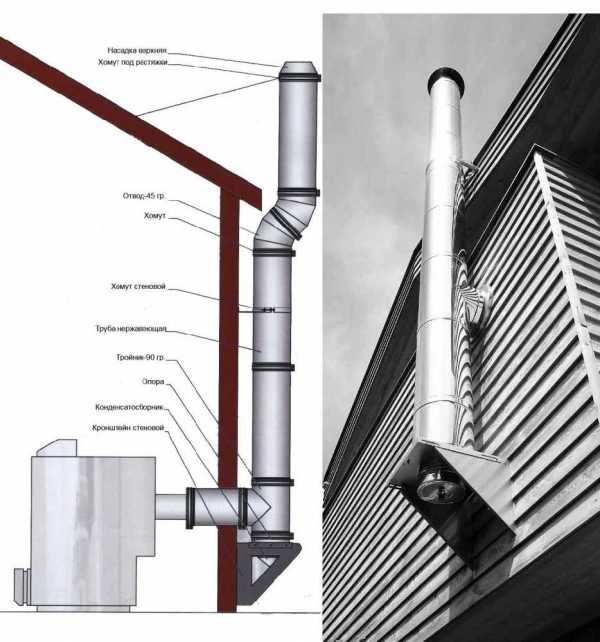

Схема выхода дымохода через стену и один из вариантов реализации

Видео: Соединение гильзы для водопроводной трубы

couo.ru

СНиП 3.05.01-85 «Внутренние санитарно-технические системы»

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭ

files.stroyinf.ru

как рассчитать оптимальное значение, чтобы обеспечить необходимое давление и температуру в системе?

При выборе труб отопления необходимо учитывать не только физико-механические свойства  материала, из которого они изготовлены, но и протяжённость системы, и диаметр коммуникаций. Диаметр труб отопления оказывает немаловажное влияние на гидродинамику отопительной системы в целом. Неправильно подобранный размер сечения трубопровода становится причиной низких температур в помещении при значительных энергозатратах.

Распространённой ошибкой является мнение о том, что чем больше диаметр трубы, тем эффективнее будет циркулировать теплоноситель и, следовательно, тем теплее будет в доме. На практике, чрезмерно большое значение диаметра приводит к снижению давления в трубопроводе ниже нормы, вследствие чего теплоноситель в радиаторах имеет низкую температуру.

↑

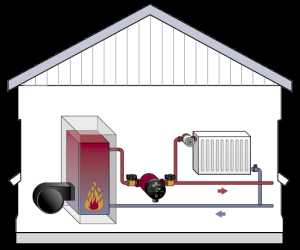

Правила подбора размеров труб отопления

При подборе диаметров труб для отопления следует, прежде всего, учитывать тип отопительной

схемы. Если частный дом планируется подключить к центральной магистрали, то диаметр труб для отопления частного дома рассчитывается аналогично расчёту труб квартирных отопительных систем. В автономном отоплении размер сечения различен для систем с естественной циркуляцией и схем, подразумевающих наличие циркуляционного насоса.

Основные размерные параметры, учитываемые при  подборе коммуникаций:

• Внутренний диаметр – основная характеристика трубы, измеряется в миллиметрах или округлённо – в дюймах.
• С целью сохранения для всех элементов системы проходного сечения, обеспечивающего расчётные условия для передачи жидкости, газа, пара, было введено понятие «условный проход».

Под условным проходом подразумевают средний диаметр трубы и арматуры в свету, соответствующий одному или нескольким наружным диаметрам. Истинный внутренний диаметр очень редко совпадает с величиной условного прохода

• Наружный диаметр является характеристикой, по которой подбираются пластмассовые и медные изделия
• Важный размер труб для отопления – толщина стенки, которая равна половине разницы внешнего и внутреннего диаметров

При проектировании отопительной системы необходимо правильно выбрать не только диаметр самих отопительных труб, но и размерные параметры гильзы, с помощью которой трубопровод прокладывается через стены. Внутренние диаметры гильз должны превышать внешние диаметры труб для отопления. При проектировании отопленной системы, состоящей из элементов, изготовленных из различных материалов, используют специальные таблицы соответствия диаметров.

↑

Как рассчитать диаметр трубы отопления?

Точный диаметр отопительных коммуникаций определяется с помощью инженерных теплотехнических и гидравлических расчетов.

В расчётах принимают во внимание:

• выбранную схему разводки;
• скорость движения теплоносителя в системе – в среднем 1,5 м/с;
• расчётное охлаждение теплоносителя – разницу между его температурой на выходе из котла и при возвращении – 15-20⁰С;
• коэффициент сопротивления трубы – предоставляется производителем труб;
• диаметр входной-выходной трубы;
• требуемое количество тепла.

Стартовой точкой проекта отопления является вход-выход котла. Трубы для отопления – диаметр которых должен быть меньше диаметра выходной трубы котла — на начальном участке выполняют из металла, даже если весь трубопровод отопительной системы будет выполнен полимерными трубами.

Например, если из котла проложена центральная труба диаметром 1“, то её ветвление осуществляют трубами диаметром 3/4“. Подключение к приборам и ветка последнего прибора выполняются трубами диаметром 1/2“.

Решать вопрос, какой диаметр труб для отопления выбрать, целесообразно с привлечением дипломированных специалистов.

↑

Давление и температура теплоносителя в системах отопления

В автономных отопительных системах температура труб отопления определяется самим хозяином. Установленных норм на этот параметр не существует, и его величина зависит от желания самого потребителя и коэффициента теплопередачи отопительных приборов.

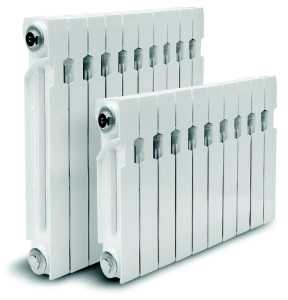

Самый низкий коэффициент теплопередачи у чугунных, средний – у биметаллических, самый высокий  – у алюминиевых радиаторов.

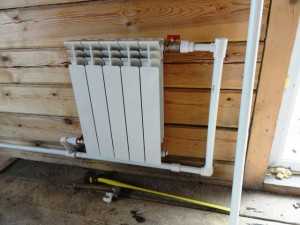

Алюминиевые радиаторы

При определении количества радиаторов и числа секций в каждом приборе используется такая величина, как их паспортная тепловая мощность, которая принимается из расчёта, что температура воды в трубах отопления равна 75⁰С. Эта температура оптимальная, но не единственно правильная. При изменении погодных условий этот параметр корректируется. Нормальная температура теплоносителя в паровых системах – 120-130

0С, в воздушных – 40-70⁰С.

Несмотря на то, что некоторые марки полипропиленовых изделий рассчитаны на температуры жидкого теплоносителя, достигающие 110⁰С, не рекомендуется поднимать температуру воды свыше 95⁰С. Если требуется повысить  количество тепла, поступающего в помещение, то целесообразно либо сменить радиаторы на более эффективные модели, либо увеличить площадь их рабочей поверхности.

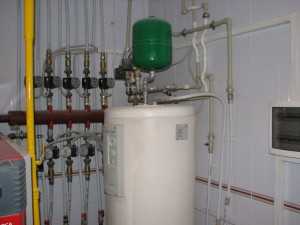

Важную роль в эффективном и безаварийном функционировании отопительной системы играет величина давления теплоносителя. Хозяин дома обязан знать, какое давление должно быть в трубах отопления. Для автономной отопительной системы нормальным считается давление, равное 1,5-2 атм.

Давление, равное 3 атмосферам, считается уже критическим и может привести к печальным последствиям. Для контроля этой величины в системе устанавливают манометры. Для предотвращения аварий из-за возникновения чрезмерного напора устанавливают расширительные баки.

При проектировании и монтаже отопительных систем важно соблюдение общестроительных правил и инструкций производителей отопительного оборудования. Любая ошибка, допущенная при устройстве отопительной системы, может не только снизить эффективность её работы, но и привести к возникновению аварийных ситуаций.
