Для чего нужен обратный клапан в системе отопления?

Обратный клапан для отопления – это отдельный вид защитной арматуры для трубопровода. Основная его задача в том, чтобы не позволять потоку воды теплоносителя менять свое направление, а пропускать жидкость только в одну из сторон.

Работа отопительной системы часто сопровождается перепадом гидравлического давления, поводов для такого явления достаточно много. Чаще всего это неравномерное остывание теплового котла, ошибки при сборке или проектировании системы, а также ее прорыв. Все эти причины способствуют изменению направления потока жидкости, которая продолжает движение в обратном направлении. В таком случае отсутствие защитной арматуры может привести к аварийной ситуации, вывести из строя работу котла, что повлечет за собой значительных затрат на ремонт. Для того чтобы обеспечить надежную систему отопления на пике ее производительности специалисты настойчиво рекомендуют устанавливать обратный клапан.

Какие задачи решает обратный клапан

Данное устройство может пропускать воду только в одном направлении, кроме того они обеспечивают защиту от вытекания жидкости из системы при повреждении участка трубопровода. В случае возникновения обратного потока срабатывает запорный механизм, который закрывает отверстие, и не допускает проходимость к теплоносителю. Кроме того, запорно-регулирующая арматура способна переключать отопительный контур с принудительной циркуляции на естественную и объединить между собой работу несколько котлов в одну сеть.

Вместе с тем обратный клапан и другая защитная арматура используется в паре с котельным оборудованием для защиты от смешивания потоков холодной и горячей воды, а также для обеспечения правильной работы счетчиков отопительной системы.

Следует отметить, что такая установка работает автоматически и не требует дополнительной энергии, ведь его работа обеспечивается посредством давления воды в системе.

Стоимость обратных клапанов зависит от качества корпуса и самого механизма – это могут быть тарельчатые, лепестковые, шаровые и двустворчатые виды. При выборе такой арматуры важно, чтоб его диаметр точно совпадал с размерами проходного отверстия.

Если вы не знаете, какой тип обратного клапана подойдет именно вам, то специалисты «GraviTerm» предоставят всю необходимую информацию. Также инженера компании выезжают на объекты и после ознакомления с особенностями отопительного контура подбирают наиболее подходящий тип обратного клапана для отопления.

Комментарии

strana.in.ua

Использование обратного клапана для воды в различных системах отопления и водоснабжения

В современных системах водоснабжения и отопления широко используются такие нужные устройства как обратные клапаны для воды.

Они являются одним из видов защитной трубопроводной арматуры, которая позволяет функционировать системе в нормальных режимах, а иногда и защищать трубопроводы от возникновения нештатных и аварийных ситуаций.

Назначение обратного клапана для воды в том, чтобы обеспечить проток жидкости только в заданном направлении и не допустить изменения направления на обратное.

Подобно полупроводниковому диоду в электрической цепи, который пропускает ток только в одном направлении, обратный клапан пропускает воду тоже только в одном направлении, поэтому на его корпусе всегда есть стрелка, показывающая движение жидкости.

Применение

Существуют ситуации, предписывающие обязательное применение обратных клапанов обязательно и такие, когда их применять желательно.

Не будем рассматривать их применение в промышленности, в ЖКХ, там этим занимаются специалисты, а рассмотрим случаи, где они применяются в наших жилищах: квартирах и домах.

• В многоквартирных домах подача горячей и холодной воды производится раздельно, каждая через свой стояк.

В большинстве случаев давление в разных стояках разное и может отличаться даже в разы.

При открытии смесителя, когда открывается и горячая и холодная вода, происходит продавливание жидкости через смеситель от большего давления к меньшему.

В результате, та вода, которая имеет большее давление будет давить в магистраль, имеющую меньшее давление и произойдет обратный ток воды в трубе или даже стояке.

Бывали случаи, когда в холодном стояке появляется горячая вода и наоборот.

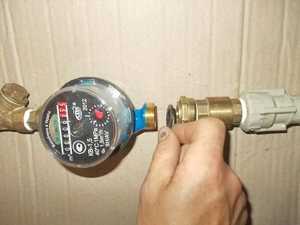

Этого можно избежать, если установить обратный клапан после счетчика для воды.

Тем более, что это в настоящее время является требованием водоснабжающих организаций и установка обратного клапана на воду в этих случаях обязательна.

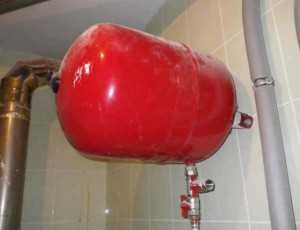

• При использовании накопительных водонагревателей (бойлеров электрических и газовых) обязательна установка обратного клапана на входе холодной воды.

Особенностью таких нагревателей является то, что они заполняются напором холодной воды.

В дальнейшем, когда происходит нагревание воды, повышается давление и горячая вода будет стремиться попасть в магистраль с холодной водой.

Обратный клапан исключит это ненужное действие, перекрыв обратный ход горячей воды на холодном трубопроводе.

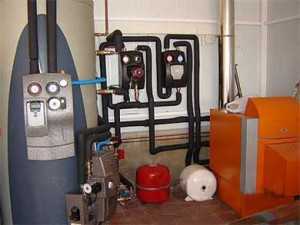

Например: один контур для подогрева воды в бойлере, второй контур для радиаторов отопления, третий для теплых полов.

Каждый контур имеет свое гидравлическое сопротивление, поэтому на них ставятся циркуляционные насосы, имеющие разную напорную характеристику.

Может сложиться ситуация, когда более мощный насос может спровоцировать обратное движение теплоносителя в контуре с менее мощным насосом, а это недопустимо.

Поэтому все циркуляционные насосы на выходе в обязательном порядке оснащаются обратным клапаном.

Здесь причина совершенно понятна.

Учитывая, что насосы могут быть расположены на глубине в несколько десятков метров, при неработающем насосе вода будет стремиться вытечь из трубопровода.

А это и неприятно, и недопустимо.

• При подключении отопительного котла ко всем магистралям системы отопления дома или как это называют специалисты, «обвязке» котла очень рекомендуется поставить обратный клапан на обратной магистрали отопления перед входом в котел.

Для чего это нужно?

Во-первых, это будет гарантией того, что теплоноситель движется в правильном направлении.

Во-вторых, при возникновении нештатных ситуаций (разрыв трубы, радиатора, течь соединений) он будет предотвращать вытекание теплоносителя из теплообменника котла, что недопустимо ни при каких обстоятельствах.

Кроме этого, могут возникать иные ситуации, когда желательна или обязательна установка обратных клапанов.

Каждый случай уникален и рассмотреть все возможные в рамках одной статьи невозможно.

Классификация

Существует великое множество разновидностей обратных клапанов для воды:

1. по конструкции,
2. по материалу изготовления,
3. по габаритным размерам и так далее.

Попробуем их классифицировать.

По конструкции обратные клапана можно разделить на следующие группы:

• Шаровые обратные клапана – имеют запорный элемент в виде металлического шарика, который прижимается к седлу пружиной.

Довольно надежная конструкция, но применяется только на небольших диаметрах трубопровода.

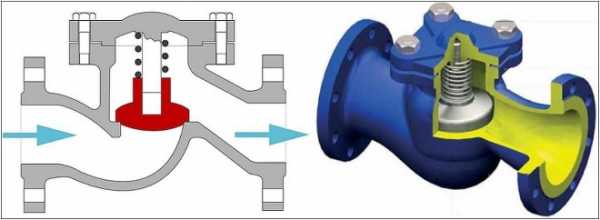

• Подъемные золотниковые обратные клапаны имеют конструкцию схожую с запорным вентилем.

Только подпружиненный золотник открывается не вручную, а под давлением воды.

При обратном токе воды, давление надежно прижимает золотник к седлу и таким образом происходит его запирание.

Используется на трубопроводах больших размеров.

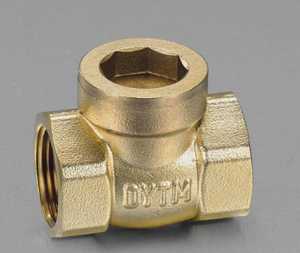

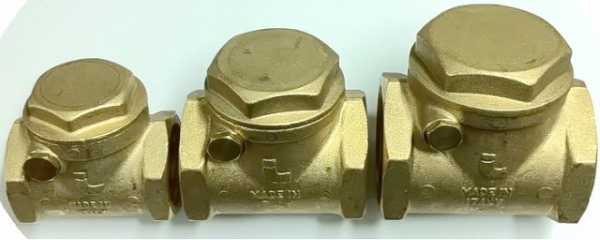

• Подъемные поворотные обратные клапаны имеют крышку (захлопку), закрепленную на оси.

При токе воды в нужном направлении, крышка приподымается, пропуская поток.

Если вода будет пытаться течь в обратную сторону, то захлопка закрывается, садится на седло и надежно перекрывает воду.

Такие клапаны широко используются в системах отопления частного дома, они оказывают очень малое сопротивление току волы, но их устанавливают только горизонтально.

Несомненным их плюсом является наличие съемной резьбовой крышки для ревизии.

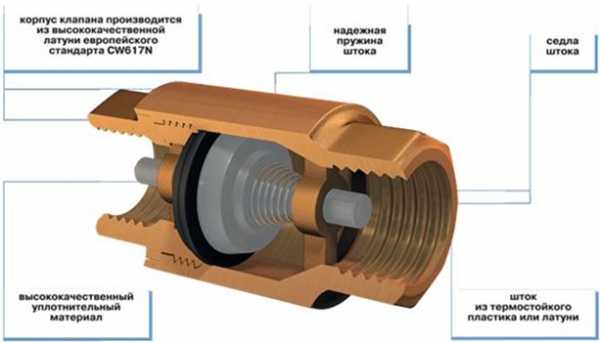

• Дисковые обратные клапаны, в которых запорным элементом служит диск, который связан с подпружиненным штоком.

Напор воды преодолевает небольшое усилие пружины и диск приподнимается от седла, открывая проход.

Как только вода будет пытаться течь в обратную сторону, ее давление вернет диск на седло и ток воды прекратится.

Такие обратные клапаны для воды применяют чаще всего, благодаря надежности, простоте конструкции и разумной цене.

По материалам изготовления обратные клапаны бывают:

1. Из нержавеющей стали — самые лучшие, но и самые дорогие.
2. Из латуни – оптимальный для бытовых условий вариант.
3. Из чугуна – используются на трубопроводах большого диаметра.

Чаще всего в конструкции клапана применено несколько материалов.

Например, корпус дискового клапана сделан из латуни, тарелка (диск) из пластика, а пружина – из нержавеющей стали.

По способу крепления обратные клапаны делятся на:

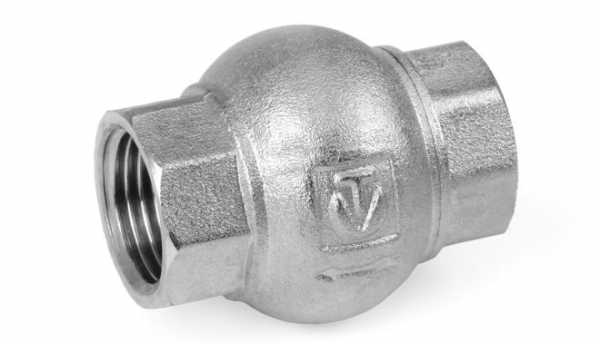

• Муфтовые – имеющие для крепления резьбовые переходы. Чаще всего, это внутренняя резьба от ½” до 3” (15-80 мм). Самый распространенный вид.
• Фланцевые – крепящиеся к трубе при помощи фланцев. Используются только на трубах большого диаметра.
• Межфланцевые – конструкция клапана помещается между фланцев, которые стягиваются удлиненными болтами. Аналогично предыдущим, применяются только в больших трубопроводах.

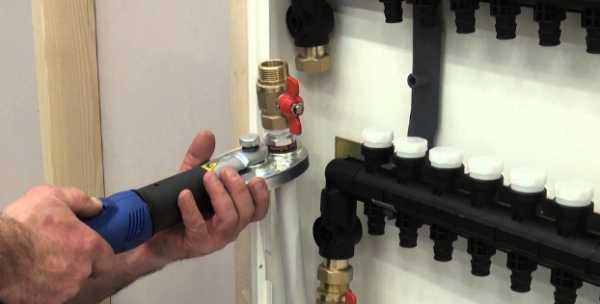

Процесс установки

При установке обратного клапана всегда необходимо учитывать направление движения воды, которое указано на его корпусе стрелкой.

Следует предусмотреть ситуацию, что может потребоваться замена обратного клапана.

Чтобы эта операция могла происходить локально, не разбирая весь трубопровод, может понадобиться установка разъемного металлического соединения (американки) на одну из сторон клапана.

Подъемные поворотные клапаны устанавливаются только горизонтально.

При установке надо предусмотреть удобство их разборки для ревизии.

Выводы

1. Обратный клапан для воды в современных сантехнических системах должен всегда применяться во всех вышеуказанных обязательных случаях. Он является недорогим решением очень дорогостоящих проблем. Например, дисковый обратный клапан ½” можно купить всего 3$, а ¾” – 4.5$.
2. При установке обратных клапанов следует учитывать направление тока воды, возможность их замены и ревизии.

domtechs.com

предохранительные, воздухоотводчики, обратные и другие

Клапаны (вентили) для отопления устанавливаются в узловых точках отопительной системы для того, чтобы параметры теплоносителя соответствовали расчетным значениям.

Клапаны – это элементы запорно-регулировочной арматуры.

Они устанавливаются на трубопровод или радиатор для изменения или стабилизации параметров теплоносителя – направления циркуляции, расхода, давления.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Клапаны для отопления: что надо учитывать при выборе?

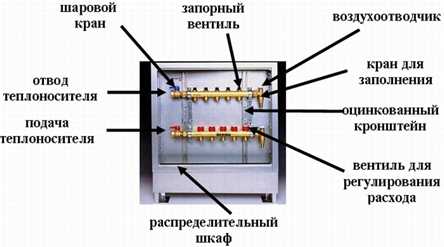

По своим функциональному назначению они делятся на следующие типы:

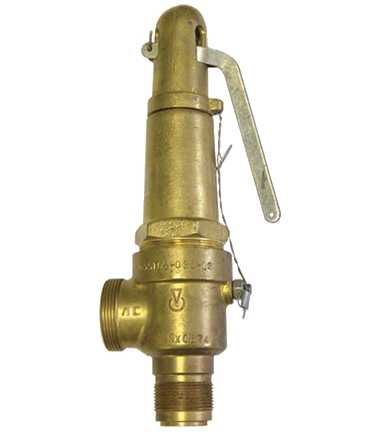

• предохранительные;
• воздухоотводные;
• обратные;
• балансировочные;
• перепускные;
• трехходовые.

Расчет при проектировании системы отопления выполняется в следующей последовательности:

1. Рассчитываются параметры теплоносителя в узловых точках — температура, перепад давлений, расход.
2. По полученным значениям выбираются тип и номинал вентилей.
3. Рассчитываются предварительные настройки регулировочных элементов (положения регулировочных ручек).

При выборе типа и номинала учитываются следующие критерии.

Тип теплоносителя

Теплоносителем может быть либо вода, либо антифриз — этиленгликоль, пропиленгликоль и другие.

Особенности, которые необходимо принимать в расчет:

• У воды на 15—20% больше теплоемкость, чем у антифриза.
• Антифриз вступает в реакцию с цинком, поэтому клапанные приборы не должны иметь цинковое покрытие.
• Максимальная температура теплоносителя с антифризом — не выше 75ºС (при более высокой температуре начинается парообразование). Это учитывается при настройк

ogon.guru

Энциклопедия сантехника Обратный клапан

Обратный клапан

Обратный клапан – это устройство, которое предназначено пропускать поток жидкости или газа только в одном направлении и автоматически закрываться при перемене направления потока. Применяется там, где необходимо исключить обратное течение жидкости или газа. Другими словами это вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока. Обратные клапаны пропускают жидкость или газы в одном направлении, и предотвращают её движение в противоположном направлении, действуя при этом автоматически и являясь арматурой прямого действия. Эти клапаны обычно механического действия и не требуют кого-либо физического вмешательства.

Принцип действия таков. Давление, которое создается на прямое движение по обратному клапану, выдавливает клапан в положение пропуска среды (воды или газа). Если происходит давление в другом направлении, то есть в обратном, происходит захлапывание (закрывание) клапана. При закрывании, клапан придавливает на уплотнительную резинку, которая герметично закрывает проход. Для лучшего функционирования обратного клапана, обычно на клапан воздействует пружина.

Обратные клапаны имеют в своей конструкции заслонку, которая двигается по направлению движения рабочей среды. Существуют конструкции, которые в себе имеют пластик. Для горячей воды лучше использовать клапан, конструкции которого полностью сделанный из металла.

Обратные клапаны просты в конструкции и достаточно герметичны.

Где применяется?

Применяются в трубопроводных замкнутых схемах, где происходит перекачка среды (Воды или газа). Где имеются сложные схемы и в силу разных причин возможно не желательное направление потока среды.

Где обычно их ставят?

В системах отопления и водоснабжения они занимают лидирующие позиции. Но в водоснабжении их гораздо больше. Мы их сейчас и рассмотрим.

В квартирах: Первая ситуация. Там где стоит водосчетчик, монтируется по течению после фильтра грязевика. Есть несколько причин, почему там нужен этот обратный клапан:

1. Чтобы исключить затекание горячей воды в холодную. То есть часто сталкивался с таким явлением, когда из холодного крана бежит теплая вода.

2. Исключить влияние вибрации на движение счетчика. Было обнаружено, что некоторые счетчики при вибрации в напоре начинают крутиться. Также исключают воздействия вибрации на санитарные приборы. То есть приборы ваши могут прослужить дольше. Это вибрационное давление не распространяется по трубе после обратного клапана, так как обратный клапан не пропускает вибрационное воздействие. Вибрационное воздействие это когда происходят гидроудары, созданные старым смесителем, с кранбуксовыми кранами. То есть старые краны, которые закрываются резиновыми клапанами. Эти резиновые клапана при движении воды производят резонанс и создают при этом жуткий вибрационный шум.

3. Если у Вас в квартире стоит электрический водонагреватель, то очень часто попадался такой случай, когда при использовании водонагревателя, происходил уход вашей горячей воды в стоячную горячую трубу. То есть ваши соседи могли запросто пользоваться вашей нагретой водой. Обратный клапан исключает это движение воды в сторону стояка.

4. У каждого водонагревателя на входе должен стоять обратный клапан, он служит для того, чтобы исключить движение горячей воды наоборот. То есть может возникнуть ситуация, когда из холодного крана побежит горячая вода. А может это случится, когда напор на горячем стояке будет больше чем у холодного. Как правило так и происходит.

А теперь рассмотрим случаи для загородного дома:

1. Обратный клапан ставиться в автоматической системе водоснабжения, на линии от скважинного насоса до автоматической системы водоснабжения, служит для того чтобы исключить движение воды обратно. То есть, чтобы закаченная вода вновь в скважину не возвращалась.

2. У многих стоит газовый котел или еще какой-нибудь. Если котел двух контурный, то на вход по водоснабжению необходимо поставить обратный клапан, чтобы исключить откачку воды из этого нагревательного контура.

3. Также ставиться, как и в квартире на водонагреватели, бойлеры косвенного нагрева, теплообменники и прочие водонагреватели.

Мы рассмотрели варианты, обратные клапаны, которые относятся к высокому давлению. Также существуют и воздушные клапаны для канализации (аэраторы). Также существуют обратные клапаны для канализации непосредственного пропуска бытовых отходов. И существуют обратные воздушные клапаны для вентиляции.

---

	Если Вы желаете получать уведомления о новых полезных статьях из раздела: Сантехника, водоснабжение, отопление, то оставте Ваше Имя и Email.

Все о дачном доме
        Водоснабжение
                Обучающий курс. Автоматическое водоснабжение своими руками. Для чайников.
                Неисправности скважинной автоматической системы водоснабжения.
                Водозаборные скважины
                        Ремонт скважины? Узнайте нужен ли он!
                        Где бурить скважину – снаружи или внутри?
                        В каких случаях очистка скважины не имеет смысла
                        Почему в скважинах застревают насосы и как это предотвратить
                Прокладка трубопровода от скважины до дома
                100% Защита насоса от сухого хода
        Отопление
                Обучающий курс. Водяной теплый пол своими руками. Для чайников.
                Теплый водяной пол под ламинат
        Обучающий Видеокурс: По ГИДРАВЛИЧЕСКИМ И ТЕПЛОВЫМ РАСЧЕТАМ
Водяное отопление
        Виды отопления
        Отопительные системы
        Отопительное оборудование, отопительные батареи
        Система теплых полов
                Личная статья теплых полов
                Принцип работы и схема работы теплого водяного пола
                Проектирование и монтаж теплого пола
                Водяной теплый пол своими руками
                Основные материалы для теплого водяного пола
                Технология монтажа водяного теплого пола
                Система теплых полов
                Шаг укладки и способы укладки теплого пола
                Типы водных теплых полов
        Все о теплоносителях
                Антифриз или вода?
                Виды теплоносителей (антифризов для отопления)
                Антифриз для отопления
                Как правильно разбавлять антифриз для системы отопления?
                Обнаружение и последствия протечек теплоносителей
        Как правильно выбрать отопительный котел
        Тепловой насос
                Особенности теплового насоса
                Тепловой насос принцип работы
Про радиаторы отопления
        Способы подключения радиаторов. Свойства и параметры.
        Как рассчитать колличество секций радиатора?
        Рассчет тепловой мощности и количество радиаторов
        Виды радиаторов и их особенности
Автономное водоснабжение
        Схема автономного водоснабжения
        Устройство скважины Очистка скважины своими руками
Опыт сантехника
        Подключение стиральной машины
Полезные материалы
        Редуктор давления воды
        Гидроаккумулятор. Принцип работы, назначение и настройка.
        Автоматический клапан для выпуска воздуха
        Балансировочный клапан
        Перепускной клапан
        Трехходовой клапан
                Трехходовой клапан с сервоприводом ESBE
        Терморегулятор на радиатор
        Сервопривод коллекторный. Выбор и правила подключения.
        Виды водяных фильтров. Как подобрать водяной фильтр для воды.
                Обратный осмос
        Фильтр грязевик
        Обратный клапан
        Предохранительный клапан
        Смесительный узел. Принцип работы. Назначение и расчеты.
                Расчет смесительного узла CombiMix
        Гидрострелка. Принцип работы, назначение и расчеты.
        Бойлер косвенного нагрева накопительный. Принцип работы.
        Расчет пластинчатого теплообменника
                Рекомендации по подбору ПТО при проектировании объектов теплоснабжения
                О загрязнение теплообменников
        Водонагреватель косвенного нагрева воды
        Магнитный фильтр – защита от накипи
        Инфракрасные обогреватели
        Радиаторы. Свойства и виды отопительных приборов.
        Виды труб и их свойства
        Незаменимые инструменты сантехника
Интересные рассказы
        Страшная сказка о черном монтажнике
        Технологии очистки воды
        Как выбрать фильтр для очистки воды
        Поразмышляем о канализации
        Очистные сооружения сельского дома
Советы сантехнику
        Как оценить качество Вашей отопительной и водопроводной системы?
Профрекомендации
        Как подобрать насос для скважины
        Как правильно оборудовать скважину
        Водопровод на огород
        Как выбрать водонагреватель
        Пример установки оборудования для скважины
        Рекомендации по комплектации и монтажу погружных насосов
        Какой тип гидроаккумулятора водоснабжения выбрать?
        Круговорот воды в квартире
        фановая труба
        Удаление воздуха из системы отопления
Гидравлика и теплотехника
        Введение
        Что такое гидравлический расчет?
        Физические свойства жидкостей
        Гидростатическое давление
        Поговорим о сопротивлениях прохождении жидкости в трубах
        Режимы движения жидкости (ламинарный и турбулентный)
        Гидравлический расчет на потерю напора или как рассчитать потери давления в трубе
        Местные гидравлические сопротивления
        Профессиональный расчет диаметра трубы по формулам для водоснабжения
        Как подобрать насос по техническим параметрам
        Профессиональный расчет систем водяного отопления. Расчет теплопотерь водяного контура.
        Гидравлические потери в гофрированной трубе
        Теплотехника. Речь автора. Вступление
        Процессы теплообмена
        Тплопроводность материалов и потеря тепла через стену
        Как мы теряем тепло обычным воздухом?
        Законы теплового излучения. Лучистое тепло.
        Законы теплового излучения. Страница 2.
        Потеря тепла через окно
        Факторы теплопотерь дома
        Начни свое дело в сфере систем водоснабжения и отопления
        Вопрос по расчету гидравлики
Конструктор водяного отопления
        Диаметр трубопроводов, скорость течения и расход теплоносителя.
        Вычисляем диаметр трубы для отопления
        Расчет потерь тепла через радиатор
        Мощность радиатора отопления
        Расчет мощности радиаторов. Стандарты EN 442 и DIN 4704
        Расчет теплопотерь через ограждающие конструкции
                Найти теплопотери через чердак и узнать температуру на чердаке
        Подбираем циркуляционный насос для отопления
        Перенос тепловой энергии по трубам
        Расчет гидравлического сопротивления в системе отопления
        Распределение расхода и тепла по трубам. Абсолютные схемы.
        Расчет сложной попутной системы отопления
                Расчет отопления. Популярный миф
                Расчет отопления одной ветки по длине и КМС
                Расчет отопления. Подбор насоса и диаметров
                Расчет отопления. Двухтрубная тупиковая
                Расчет отопления. Однотрубная последовательная
                Расчет отопления. Двухтрубная попутная
        Расчет естественной циркуляции. Гравитационный напор
        Расчет гидравлического удара
        Сколько выделяется тепла трубами?
        Собираем котельную от А до Я…
        Система отопления расчет
        Онлайн калькулятор Программа расчет Теплопотерь помещения
        Гидравлический расчет трубопроводов
                История и возможности программы – введение
                Как в программе сделать расчет одной ветки
                Расчет угла КМС отвода
                Расчет КМС систем отопления и водоснабжения
                Разветвление трубопровода – расчет
                Как в программе рассчитать однотрубную систему отопления
                Как в программе рассчитать двухтрубную систему отопления
                Как в программе рассчитать расход радиатора в системе отопления
                Перерасчет мощности радиаторов
                Как в программе рассчитать двухтрубную попутную систему отопления. Петля Тихельмана
                Расчет гидравлического разделителя (гидрострелка) в программе
                Расчет комбинированной цепи систем отопления и водоснабжения
                Расчет теплопотерь через ограждающие конструкции
                Гидравлические потери в гофрированной трубе
        Гидравлический расчет в трехмерном пространстве
                Интерфейс и управление в программе
                Три закона/фактора по подбору диаметров и насосов
                Расчет водоснабжения с самовсасывающим насосом
                Расчет диаметров от центрального водоснабжения
                Расчет водоснабжения частного дома
                Расчет гидрострелки и коллектора
                Расчет Гидрострелки со множеством соединений
                Расчет двух котлов в системе отопления
                Расчет однотрубной системы отопления
                Расчет двухтрубной системы отопления
                Расчет петли Тихельмана
                Расчет двухтрубной лучевой разводки
                Расчет двухтрубной вертикальной системы отопления
                Расчет однотрубной вертикальной системы отопления
                Расчет теплого водяного пола и смесительных узлов
                Рециркуляция горячего водоснабжения
                Балансировочная настройка радиаторов
                Расчет отопления с естественной циркуляцией
                Лучевая разводка системы отопления
                Петля Тихельмана – двухтрубная попутная
                Гидравлический расчет двух котлов с гидрострелкой
                Система отопления (не Стандарт) – Другая схема обвязки
                Гидравлический расчет многопатрубковых гидрострелок
                Радиаторная смешенная система отопления – попутная с тупиков
                Терморегуляция систем отопления
        Разветвление трубопровода – расчет
        Гидравлический расчет по разветвлению трубопровода
        Расчет насоса для водоснабжения
        Расчет контуров теплого водяного пола
        Гидравлический расчет отопления. Однотрубная система
        Гидравлический расчет отопления. Двухтрубная тупиковая
        Бюджетный вариант однотрубной системы отопления частного дома
        Расчет дроссельной шайбы
        Что такое КМС?
Конструктор технических проблем
        Температурное расширение и удлинение трубопровода из различных материалов
Требования СНиП ГОСТы
        Требования к котельному помещению
Вопрос слесарю-сантехнику
Полезные ссылки сантехнику
—
Сантехник – ОТВЕЧАЕТ!!!
Жилищно коммунальные проблемы
Монтажные работы: Проекты, схемы, чертежи, фото, описание.
Если надоело читать, можно посмотреть полезный видео сборник по системам водоснабжения и отопления

infobos.ru

Обратный клапан для отопления, гравитационный, лепестковый

Система отопления должна быть укомплектована специальной арматурой, которая сможет контролировать направление, по которому движется теплоноситель. Она называется обратный клапан. Есть несколько видов таких устройств, но самым функциональным является лепестковый обратный клапан для отопления. Подбирать модель нужно исключительно согласно индивидуальным особенностям системы отопления.

Гравитационный обратный клапан – это элемент системы отопления, который пропускает жидкость только в одну сторону, а если направление меняется, то клапан автоматически закрывается. То есть это арматура с прямым действием. Функционирование этого устройства не требует вмешательства, его работа механическая.

Монтировать этот элемент можно в любом положении, так как угол его наклона никак не влияет на выполнение функций. Этот клапан обязательно монтируется во всех видах байпасов. Для радиаторов и возле котлов. Обратный шариковый клапан для отопления всегда устанавливается в местах, где трубы разветвляются.

Если на систему монтируется гравитационный обратный клапан для отопления, то следует учитывать такие факторы:

• На корпусе нужно указать какое направление теплоносителя;
• Лучше установить дополнительно паронитовые прокладки или обмотку. Но важно, чтобы эти элементы не уменьшали проходное сечение.

Устанавливают обратный клапан в системе отопления, если есть циркуляционный насос. Так как в такой системе может возникать разное гидродинамическое давление. И как следствие этого изменяется направление потока теплоносителя, а значит, возникает аварийная ситуация.

Рис. 1 Комплектация устройства

Обратная арматура не допускает возникновения такой ситуации, и благодаря ему вся отопительная система работает стабильно, в нормальном режиме. Давление, которое преобладает в системе, воздействует на обратное гравитационное устройство, а именно ставит клапан в положение пропуска воды. Если направление теплоносителя меняется, то обратная гравитационная арматура закрывается. В комплекте есть уплотнительная резинка, благодаря которой достигается высокий уровень герметичности. Также в некоторых видах этой арматуры есть пружина, которая влияет на ее функционирование. Также конструкция гравитационного элемента включает в себя наличие заслонки, которая двигается только в сторону направления теплоносителя.

Иногда эта заслонка выполнена из пластика, но лучше всего приобретать полностью металлическое устройство. Так как в системе циркулирует горячая вода.

Установка

• Гравитационное устройство устанавливают, для того чтобы не было затекания горячей воды в холодную.
• Чтобы исключить вибрационное давление, которое воздействует на приборы. Например, при его воздействии счетчик может крутиться. Устанавливая обратный гравитационный клапан для отопления, это давление не распространяется после места установления устройства. Это вибрационное давление возникает от гидроударов, которые могут создавать старые краны и др.
• На двухконтурный котел необходимо устанавливать такое устройство, чтобы не было откачки воды из системы отопления.
• Устанавливается на систему теплого пола. Устанавливают обратный гравитационный клапан для отопления на патрубок, который на обратной магистрали.

Также этот элемент широко применяется в подключении различных водонагревателей и системе водоснабжения.

Рис. 2 Шаровая модель

Шаровый клапан

Шаровый обратный клапан для отопления – это универсальное устройство. Его конструкция заключается в наличии сферы, которая, собственно, и создает запорный механизм. А именно поток теплоносителя поднимает сферу и помещает ее в концевой патрубок.

Принцип роботы шарового устройства заключается в том, что если напор уменьшается или циркуляция теплоносителя вообще прекращается, то шар опускается в концевой патрубок и перекрывает проход. При этом очень важно, чтобы труба, которая прилегает к шаровому клапану, должна быть такого же диаметра.

Шаровая арматура очень надежная, так как в ней практически не возникает неисправностей из-за отсутствия сложных движущихся механизмов. Но следует отметить, что шаровая модель достаточно дорого стоит из-за сложностей при изготовлении. Устанавливается шаровое устройство на трубы, сечение которых больше 40 мм, то есть он не подходит для системы отопления частного дома. Минимальный показатель давления должен быть 25 бар, иначе шар не сможет подняться. То есть шаровое устройство монтируется только на больших магистралях, а также в автономных системах на производствах (промышленных, коммерческих).

Рис. 3 Створчатый клапан

Лепестковый клапан

Особенность конструкции лепесткового устройства заключается в наличии стальной пластины. Этот вид обратной арматуры может быть лепестковый одностворчатый или лепестковый двухстворчатый.

При двухстворчатом устройстве ось устанавливается в середине магистрали, по бокам же есть пластины, которые служат створками. Крепления располагаются на внутренней площадке. При установленном лепестковом устройстве будут минимальные гидропатические потери. Изготавливают их с межфланцевым креплением.

Одностворчатые лепестковые модели изготавливаются из чугуна и устанавливаются с минимальными зазорами.

Статьи по теме:

Предохранительный клапан в системе отопленияКлапан подпитки системы отопленияРаспределительный коллектор отопления

kotlomaniya.ru

Лепестковый обратный клапан для отопления и другие виды обратных клапанов

Одним из важнейших условий корректной работы отопительной и любой другой трубопроводной системы, по которой транспортируются жидкие или газообразные рабочие среды, является перемещение таких сред в одном направлении. Техническим устройством, позволяющим обеспечить такое важное требование, является клапан обратный лепесткового или любого другого типа. Обратные клапаны в трубопроводных системах, по которым транспортируются газообразные и жидкие среды, обеспечивают перемещение таких сред в одном направлении и блокируют их в том случае, если направление их движения изменяется.

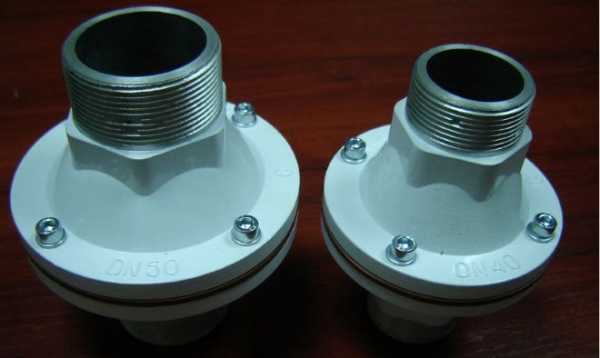

Клапана обратные муфтового типа

Разновидности обратных клапанных устройств

На современном рынке предлагаются обратные клапаны различных типов, каждый из которых отличается как своим конструктивным исполнением, так и техническими характеристиками.

Обратные клапаны дискового типа

Конструкция таких устройств включает в себя корпус, который может быть изготовлен из латуни или нержавеющей стали, и запорный механизм. Последний состоит из следующих элементов:

• металлического или пластикового дискового затвора, который и обеспечивает перекрытие потока транспортируемой среды в том случае, если он начинает двигаться не в том направлении;
• уплотнительной прокладки, служащей для более плотного прилегания дискового затвора к посадочному месту;
• стальной пружины, которая обеспечивает нахождение затвора в закрытом состоянии в том случае, если поток рабочей среды перемещается не в том направлении.

Принцип действия дискового обратного клапана

Дисковые пружинные обратные клапаны, которые оптимально подходят для оснащения бытовых систем отопления и не нуждаются в регулярном техническом обслуживании, обладают следующими преимуществами:

1. компактными размерами и небольшим весом;
2. доступной стоимостью.

Однако есть у пружинных затворов дискового типа и недостатки:

• При использовании обратных затворов данного типа в отопительных системах создается значительное гидравлическое сопротивление, что особенно критично тогда, когда в таких системах применяется геотермальный тепловой насос. Именно поэтому в таких случаях необходимо выполнить предварительные расчеты.
• Обратные клапаны пружинного дискового типа, которые относятся к устройствам необслуживаемого типа, нельзя отремонтировать.

Обратный клапан тарельчатого типа с латунным диском

Шаровые обратные клапаны

В отличие от дискового, шариковый клапан обладает лучшими гидравлическими характеристиками, что и является причиной его высокой популярности среди потребителей. Запорным элементом этого устройства, что становится понятно из его названия, является покрытый слоем резины шарик, который может быть изготовлен из чугуна или алюминия. Принцип, по которому работает шариковый клапан обратного типа, достаточно прост.

• При движении теплоносителя через шариковый клапан в требуемом направлении запорный элемент – шарик – под давлением рабочей среды поднимается в верхнюю часть устройства, полностью открывая проходное отверстие.
• В том случае, когда давление потока рабочей среды снижается или он начинает двигаться не в том направлении, шарик под действием собственного веса опускается в специальную нишу, закрывая проходное отверстие и перекрывая перемещение потока рабочей среды через устройство.

Обратный клапан для отопления шарикового типа

Шариковый обратный клапан, как правило, оснащается крышкой, которая крепится на его корпусе при помощи нескольких болтов. Наличие такой крышки позволяет оперативно и легко выполнять ремонт и техническое обслуживание затвора, если в этом возникает необходимость.

При установке обратных шаровых клапанов на трубопроводах различного назначения необходимо учитывать следующие нюансы.

• Шариковый клапан следует располагать крышкой вверх при установке на горизонтальном участке трубопровода, чтобы шарик, находящийся в рабочем отсеке устройства, имел возможность свободно скатываться в его нижнюю часть.
• Устанавливая обратный шариковый затвор на вертикальном участке трубопровода, необходимо учитывать, что поток рабочей среды, проходящий через устройство, должен двигаться в направлении снизу вверх.

Работу этого клапана обеспечивает шарик, перемещающийся внутри корпуса под действием теплоносителя

Обратные клапаны лепесткового типа

Лепестковый обратный клапан, запорными элементами которого служат две подпружиненные створки (лепестки), располагаемые на специальной оси, устанавливается на трубопроводных системах крупных котельных станций и тепловых пунктов. Одним из наиболее значимых недостатков клапанов обратных, относящихся к лепестковому типу, является слабая гидравлика. Это объясняется тем, что их створки, даже находясь в открытом состоянии, создают значительное препятствие потоку рабочей среды, перемещающейся по трубопроводу.

К лепестковым клапанным устройствам относится гравитационный обратный клапан, запорным элементом которого является одна створка, закрепленная на специальной оси и имеющая возможность свободно поворачиваться. Работает клапан обратный гравитационный по следующему принципу.

• Под давлением потока рабочей среды створка открывается.
• Если давление потока рабочей среды падает или он начинает двигаться не в том направлении, створка под действием собственной силы тяжести опускается, закрывая устройство.

В горизонтальном лепестковом клапане для отопления нет пружины, что делает возможным работу клапана даже при движении воды самотёком

Обратные клапаны подъемного типа

Запорным элементом таких устройств является подпружиненный золотник, перемещающийся на специальной оси. Отдельные модели не оснащаются пружиной, использовать их можно только для установки на вертикальные участки трубопроводов. Как и шаровые, обратные поворотные клапаны оснащаются крышкой, позволяющей выполнять их ремонт и техническое обслуживание, если в этом возникает необходимость.

При монтаже пружинные обратные затворы подъемного типа должны устанавливаться крышкой вверх, что обеспечит доступ к их внутренней части в тех случаях, когда необходимо выполнить их ремонт или техническое обслуживание.

Устройство обратного клапана подъемного типа

Способы установки

Обратные клапаны различаются также по типу установки в системах отопления и в других трубопроводных системах. Так, в зависимости от данного параметра выделяют устройства нескольких типов.

1. Устройства фланцевого типа устанавливаются преимущественно на трубопроводах, отличающихся большим диаметром. Отличительными признаками затворов фланцевого типа являются два фланца, приваренные к их корпусу. На трубопроводах обратные клапаны фланцевого типа устанавливаются при помощи болтовых соединений.
2. Межфланцевые обратные клапаны самые компактные в ряду всех устройств подобного назначения. Для монтажа таких обратных клапанов также используются фланцы, но они зафиксированы на элементах трубопроводной системы. Сам затвор устанавливается в специальные посадочные места между двумя фланцами, которые стягиваются между собой при помощи резьбовых шпилек.
3. На трубопроводные системы бытового назначения, как правило, устанавливаются обратные клапаны муфтового типа. Их монтаж заключается в том, что их просто накручивают на элементы трубопровода.
4. Существуют обратные клапаны, устанавливаемые при помощи сварки. Их, как правило, размещают в системах, для оснащения которых используются трубы из полимерных материалов.

Обратный клапан в системе отопления

Как правильно выполнить монтаж

Устанавливая обратный клапан для отопления, необходимо следовать несложным рекомендациям.

• Ориентируясь на стрелку на корпусе обратного клапана, надо установить его на трубопроводе таким образом, чтобы направление стрелки совпадало с направлением, по которому в трубопроводе будет перемещаться поток рабочей среды.
• Не следует использовать уплотнительные прокладки, которые уменьшат размер поперечного сечения проходного отверстия.
• Элементы трубопроводной системы, на которые установлен обратный клапан, не должны оказывать давления на его корпус.
• На той части трубопровода, по которой в обратный клапан будет поступать транспортируемая среда, необходимо установить сетчатый фильтр. Такой фильтр предотвратит попадание в запорный механизм твердых частиц. Следует иметь в виду, что засорение внутренней части обратного клапана может привести к нарушению герметичности устройства в закрытом состоянии.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Для чего нужен предохранительный клапан системы отопления

Клапан предохранительный для системы отопления

Система водяного отопления включает в себя несколько групп элементов. Причем некоторым из них обыватели не придают особого значения. Взять, например, группу безопасности, состоящую из предохранительного клапана системы отопления и расширительного бачка. Может показаться, что оба элемента играют не самую главную роль. Но без них не обойтись. Не зря же их отнесли к группе безопасности, а значит, их выбору и правильному монтажу нужно уделить особое внимание.

Рассмотрим каждый прибор отдельно и выясним, для чего он нужен, и какие функции на него возложены.

Предохранительный клапан

Название прибора говорит само за себя. Основная его функция — это сброс непредвиденных нагрузок, которые могут возникнуть при тех или других обстоятельствах. Плюс дополнительно регулировка потока теплоносителя.

Кстати, устанавливать его можно на любом участке трубопровода. При этом важно не место, а удобство обслуживания, если такая необходимость вдруг возникнет.

Виды предохранительных клапанов

• Самый простой вариант — это муфтовые предохранители из латуни. Конструкция их проста — с двух сторон нарезана резьба, а клапан представляет собой подпружиненный шток с прокладкой из EPDM. Это прямоточная модель, клапан которой открывается под давлением потока теплоносителя. Обратное давление перекрывает магистраль. Это один из самых дешевых приборов, но служит он очень долго, что проверено временем.
• Есть еще один латунный вариант, но с более сложной конструкцией, где трубы подключаются в перпендикулярных плоскостях. Здесь используется шток и пружина из нержавеющей стали. Устанавливают его непосредственно после циркуляционного насоса. Принцип действия такого устройства достаточно прост. Давление теплоносителя сдавливает пружину, которая начинает давить на шток. Тот открывает канал, через который теплоноситель выдавливается наружу из системы, спасая ее от разрывов труб и других элементов. Кстати, максимальная температура, которую может выдерживать клапан, составляет 120С.
• Существует большое количество разновидностей обратных клапанов, которые также входят в группу предохранительных. Их основная функция — не дать осуществиться противотоку теплоносителя, если в системе вдруг падает давление.

Есть несколько основных видов — дисковые, шаровые, флажковые и прочие. Но все они делятся на подпружиненные и беспружинные. С первыми все понятно — там основной упор делается на силу противодействия пружины. Второй вид — это когда возврат запорного элемента происходит под действием собственной массы.

• Трехходовые клапаны. Этот вид запорной арматуры устанавливается в отопительные системы, где предусмотрены низкотемпературные контуры. К примеру, когда в схеме есть конденсационный котел. В настоящее время производители выпускают такой вид клапанов с ручным переключением или с электрическим. Во втором случае необходимо подключать прибор к сети переменного тока напряжением 220 вольт.

Трехходовые клапаны

Давайте подробнее остановимся на трехходовых клапанах, потому что потребители редко с ними сталкиваются, и многим они просто неизвестны. В их конструкции три отверстия — два выходных и одно входное. Поток теплоносителя регулируется заслонкой, которая может быть в виде штока или шара. Вращательное движение перераспределяет поток движущейся жидкости.

Мы уже упоминали о конденсационных котлах, но трехходовые клапаны используются не только в этих системах. Очень часто их применяют, когда от одного нагревательного котла работают разные системы отопления. К примеру, «теплые полы» и обычные радиаторы. Понятно, что для теплого пола не нужно нагревать теплоноситель до очень высокой температуры. Но что делать, если котел один, и греет он горячую воду до стандартной для всей системы температуры?

В этом случае трехходовой клапан выполняет сразу несколько функций:

• Во-первых, он разделяет участки.
• Во-вторых, разграничивает плотность потока по ветвям.
• В-третьих, с его помощью происходит смешивание теплоносителя из магистрали подачи и обратки, до того как последний будет подан в систему отопления «теплый пол». То есть в половое отопление вода будет поступать с более низкой температурой, чем на радиаторы.

Несколько рекомендаций. Берите модель с сервоприводом. Это избавит вас от необходимости постоянного контроля над температурой теплоносителя. Подобное устройство является автоматическим и работает от датчика, вмонтированного в низкотемпературный контур. Изменение температуры влечет за собой срабатывание запорного устройства, которое открывает или закрывает подачу воды из обратной магистрали. Так что все просто.

И последнее. Сервопривод может входить в комплектацию клапана или продаваться в качестве отдельного элемента. А сами клапаны изготавливают из стали, чугуна или латуни. Последние используются в системах отопления жилых помещений.

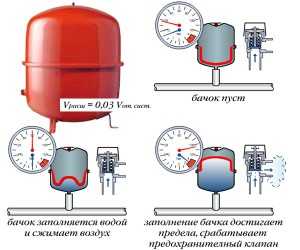

Расширительный бачок

Бойлеры косвенного нагрева с расширительным бачком

Для начала давайте выясним, что это такое. Это небольшая емкость, которая вмонтирована в систему отопления и заполнена воздухом. Она предназначена для того, чтобы сбросить давление теплоносителя, когда будет происходить его расширение при нагревании.

Существует две основные системы, которые напрямую связаны с расширительным баком — открытая и закрытая. Открытая система используется, если теплоноситель в отоплении циркулирует естественным путем. То есть происходит непосредственный контакт горячей воды с воздухом. Точка контакта и есть расширительный бачок.

В этом случае расширительный резервуар выполняет сразу две функции:

1. Скрывает расширяющийся объем нагретого теплоносителя.
2. Позволяет удалять воздух, который скапливается в системе отопления. Вот почему в открытой схеме все магистрали делаются под небольшим углом.

Закрытая система отличается полной герметизацией соединений. Бачок в этом случае — не исключение. Он работает по прямому назначению, то есть вмещает в себя увеличивающийся объем горячей воды. А что будет, если предел прочности бака на давление вдруг превысит максимальный? Система из закрытой станет открытой, то есть где-то произойдет разрыв. Это может быть труба или тот же бак.

Обе конструкции имеют очень серьезные отличия. К примеру, расширительный бак в открытой системе отопления — это емкость с крышкой. Но последняя играет роль прикрытия от мусора и никоим образом не обеспечивает герметизацию. К тому же такая конструкция не спасает от испарения теплоносителя, поэтому его периодически добавляют. Закрытый вариант — это герметичная емкость, внутри которой размещена мембрана. Именно она создает барьер, который не пропускает кислород в систему отопления частного дома.

Как видите, подбор расширительного бака не так сложен, как может показаться на первый взгляд. Здесь важно учитывать тип системы отопления и объем теплоносителя. Ведь считается, что объем расширительного бачка должен быть около 10% от общего объема теплоносителя.

Где устанавливать расширительный бак

Где установить бак для системы

Это не самый сложный вопрос, но все-таки некоторые нюансы в нем есть. Если в вашем доме сооружена открытая система отопления с естественной циркуляцией теплоносителя, то расширительный бачок устанавливается выше всех остальных элементов отопления.

В закрытой системе бак можно располагать на участке, где вмонтирован циркуляционный насос. Тем самым решается вопрос ламинарного показателя давления, поскольку именно на этом участке он самый большой. Но в случае с выводом воздуха этот бачок роли не играет. Да и в закрытой системе это неважно. Но если проблемы все-таки возникают, их можно решить, установив краны Маевского на радиаторы.

Полезные советы

• Уже не раз говорилось, что объем расширительного бачка должен быть равен 1/10 объема теплоносителя. Конечно, иногда точно определить последний показатель сложно, поэтому проводится примерный расчет, к которому добавляется несколько процентов на запас.
• В закрытых бачках уже есть небольшое давление, которое создается в заводских условиях. Оно равно 1,5 кг/см². Давление в системе отопления доходит до двух атмосфер (кг/см²). Увеличить давление в баке можно, накачав в него воздуха через специальный ниппель, который присутствует в конструкции бачка.
• В продаже сегодня можно встретить бачки разной окраски. Красные предназначены для отопления, а синие — для водопровода.
• Установка расширительного бака в системе отопления производится таким образом, чтобы теплоноситель поступал в него сверху. Тем самым можно избежать попадания воздуха в систему трубопроводов.
• Если установленный предохранительный клапан срабатывает очень часто, то с объемом бака вы ошиблись в меньшую сторону. Но не стоит сразу же его демонтировать и менять на новый большего объема. Стоит просто рядом установить еще один меньших габаритов.
• В современных газовых котлах, особенно настенного исполнения, уже есть в комплекте расширительные бачки. Поэтому, перед тем как приобретать последний, убедитесь в его наличии или отсутствии.

Еще один вопрос, который часто звучит на строительных форумах, касается изготовления расширительных бачков своими руками. Никаких возражений по этому поводу нет. Важно лишь правильно соблюсти параметры резервуара. Но запомните, что самодельные емкости можно устанавливать только в открытую систему отопления. Изготавливать их можно из металлических листов или пластмассовых емкостей с толстыми стенками. Главное — никаких протечек в местах стыков.

Расширительный бачок закипел

Система отопления с насосной циркуляцией

Это уже серьезное дело. Такое иногда случается, если монтажом отопительной системы занимаются дилетанты.

Причины две:

1. Неправильно подобранный диаметр трубы основной магистрали. Он должен быть не меньше 32 миллиметров. Оптимально, если радиаторы врезаются без разрыва магистрали, а подсоединяются параллельно ей.
2. Если отсутствует уклон ветвей. Обычно после котла устанавливается так называемый разгонный коллектор. От него вверх поднимается вертикальный стояк, на котором устанавливается расширительный бачок. Все остальные магистрали прокладываются под небольшим углом. Если что-то нарушить, бачок обязательно закипит.

Что делать, если эта проблема возникла, а переделку проводить слишком затратно или не хочется? Вариант один — установить циркуляционный насос на обратную магистраль около котла. Он прекрасно себя будет чувствовать и в открытой отопительной системе.

Заключение по теме

Как видите, группа безопасности — это необходимые элементы, которые напрямую влияют не только на эксплуатацию отопления, но и на показатель эффективности. Исключите один из них, и у вас появится короб проблем, которые решить другими путями невозможно. А если возможно, то очень дорого.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru
