Человек поражается не электрическим напряжением, а током – и чем выше он в амперах, тем больший вред наносится человеческому организму, находящемуся в контакте с поломавшимся водонагревателем (+)

Главное предназначение  – разрыв цепи питания электроустановки (ее защитное отключение от сети) при возникновении тока утечки. С одной стороны, этот защитный выключатель предотвращает поражение электротоком человека, а с другой, предупреждает перегрев жил проводов.

Если ТЭН или подходящий к нему кабель вдруг повредились, то конденсат снаружи и вода внутри бойлера превращаются в естественный токопроводящий элемент, и при соприкосновении с ними либо корпусом водонагревателя человека бьет током утечки.

Как следствие – неприятные ощущения, аритмия сердца и возможный летальный исход. Все зависит от силы воздействующего электротока в амперах.

УЗО разрывает цепь в случае обрыва нулевого защитного провода, снижения уровня изоляции и малого значения тока замыкания – причем, в отличие от иных защитных автоматов, срабатывание происходит значительно быстрее (в пределах нескольких миллисекунд)

При появлении в контуре мощного тока утечки провода начинают работать на запредельных режимах. Но сечение жил просто не рассчитано на такие нагрузки. В результате провод начинает сильно нагреваться, прожигая изоляцию. А это неизбежно ведет к повышению риска возникновения в доме пожара.

Таким образом, без УЗО подключать к электросети водонагреватель не рекомендуется.

Самыми распространенными являются:

• повреждение провода и замыкание оголенной жилы на корпус бойлера;
• повреждение слоя изоляции в трубчатом электронагревательном элементе;
• неправильный подбор параметров защитного устройства;
• неправильная схема подключения водонагревателя к электропитанию;
• неисправность самого прибора защиты от тока утечки.

Во всех этих случаях при отсутствии УЗО прикосновение человека к корпусу водонагревателя или нагретой в нем воде чревато серьезной травмой.

Отличие устройства защитного отключения

Надо четко разделять между собой УЗО (дифференциальный выключатель) и дифавтомат (, автоматический выключатель дифференциального тока, АВДТ). У них несколько разное предназначение, они работают принципиально по-разному и внутреннее устройство у них также различается.

УЗО реагирует исключительно на ток утечки. Дифавтомат – это более сложный аппарат, частью которого является как раз устройство защитного отключения. Дифференциальный автомат срабатывает не только от описных выше токовых утечек, но и при коротких замыканиях и перегрузках в электрической сети.

В АВДТ помимо УЗО дополнительно присутствует тепловой и электромагнитный расцепители, реагирующие на те самые сверхвысокие токи и КЗ.

Несмотря на большие возможности дифавтомата, устанавливать его в цепь с водонагревателем не нужно, в электрическом щитке уже стоит обычный автомат-выключатель, который совместно с УЗО будет выполнять те же самые функции. Дублировать защитные приборы не рекомендуется

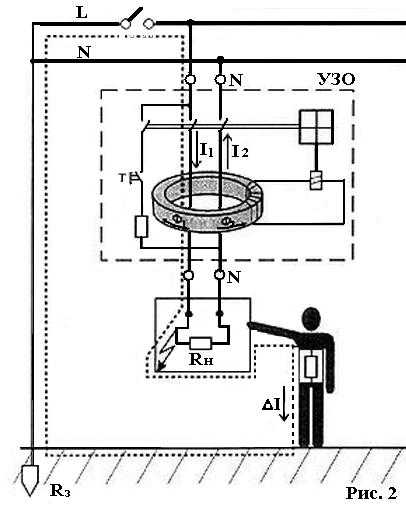

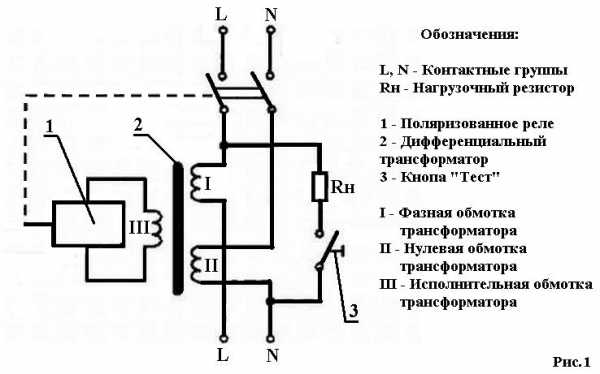

Основным узлом УЗО является дифференциальный трансформатор с тремя обмотками (подводом, отводом и управлением). Проходящий через защитный прибор электроток возбуждает на них магнитные потоки с прямо противоположными полюсами. При отсутствии утечек, когда водонагреватель исправен, сумма токов равняется нулю.

Но при поломках ТЭНа или пробоях изоляции, если человек возьмется за оголенный провод (либо металлический корпус бойлера), то через его тело электроток начнет утекать в землю – в результате сумма токов из нулевой станет положительной.

Тогда баланс в трансформаторе нарушается и действующая на внутреннее реле ЭДС моментально размыкает цепь, происходит срабатывание УЗО.

Дополнительная информация об отличиях УЗО и дифавтомата, а также выборе коммутационного прибора отключения нагрузки изложена в .

Виды дифференциальных выключателей

Устанавливаемые с водонагревателями и другими электроприборами УЗО подразделяются по характеру тока утечки, току рабочему, количеству фаз, а также наличию/отсутствию задержки и технологии срабатывания аппарата защиты.

Если водонагреватель мощный и трехфазный, то устройство защитного отключения для него следует подбирать также рассчитанное на три фазы (с четырьмя полюсами-клеммами), у обычного однофазного прибора всего по одному вводу и выводу (+)

Все модели УЗО по типу тока утечки делятся на три вида:

• «А» – рассчитаны на срабатывание от переменного и пульсирующего электротока;
• «АС» – недорогие бытовые устройства, срабатывающие только от переменного тока;
• «В» – промышленные варианты, запроектированные на работу в сетях с переменным, постоянным и выпрямленным электрическим током.

Если в маркировке УЗО на корпусе присутствует «S», то это прибор с выставляемой селективной задержкой срабатывания. Он разрывает цепь лишь через строго установленное время, а не сразу. Такие устройства используются в каскадных системах защиты с несколькими контурами. В быту их практически не применяют.

По принципу разрыва цепи УЗО бывают:

• электромеханическими;
• электронными.

Электромеханические модели не нуждаются в отдельном внешнем питании и являются более надежными. Однако и стоят они дороже, нежели вторые. Но, несмотря на высокую цену, устанавливать рекомендуется именно электромеханические устройства.

Электронные аналоги при скачках напряжения снижается эффективность прибора – в таких ситуациях у них увеличивается время срабатывания. Плюс при случайном повреждении нулевой жилы подобное УЗО просто перестанет без питания работать.

Как выбрать устройство защиты

Рабочий ток УЗО определяет максимально допустимую нагрузку в цепи, которая будет через него проходить. Он должен соответствовать мощности водонагревателя.

Например, если бойлер потребляет до 2,3 кВт, то защитное устройство должно быть рассчитано на 10 А. Для нагревателей в 5,5–7 кВт нужен прибор на 32 А. Но для котлов в 7–8 кВт требуется УЗО на 40 А.

Два главных параметра устройства защитного отключения – это номинальный ток «рабочий» (в амперах, «А») и «утечки» (в миллиамперах, «мА»). У бытовых моделей они напрямую связаны, но есть и специальные приборы, у которых эта корреляция отсутствует

Ток утечки указывается в мА (миллиамперах). Согласно электротехническим правилам, его расчет надо производить исходя из 0,4 мА на каждый Ампер рабочего электротока. Плюс к этому еще добавляются по 10 мкА на метр провода до водонагревателя.

Не зря УЗО рекомендуют ставить непосредственно рядом с бойлером, чтобы исключить в расчетах влияние второго параметра.

Рассматриваемое защитное устройство по форме и размерам бывает под монтаж на DIN-рейку в щите и в виде блока с вилкой в обычную розетку.

В продаже есть модели водонагревателей, которые изначально идут с встроенными в кабель УЗО. Все параметры таких защитных приборов уже заранее рассчитаны под конкретный бойлер, их надо лишь включить в розетку.

Если навыков монтажа электропроводов нет, то можно воспользоваться УЗО в виде переходника в розетку – с подключением водонагревателя проблем точно не будет, необходимо только правильно подобрать параметры защитного блока

Еще один момент – это наличие у практически каждого электроприбора естественных утечек по току. Если они есть, то указываются в техническом паспорте водонагревателя.

Номинальные параметры устройства защиты должны превышать эти паспортные данные минимум в три раза, иначе будут постоянно возникать ложные срабатывания.

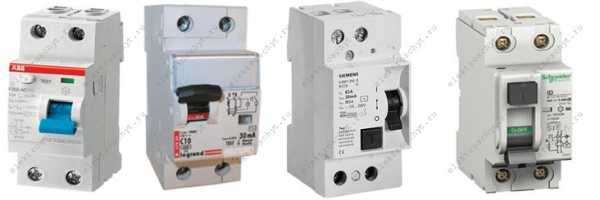

Среди лучших производителей дифференциальных выключателей числятся:

• шведско-швейцарская ABB;
• французские Legrand и Schneider Electric;
• немецкие Siemens и AEG;
• российские «КЭАЗ», IEK и DEKraft.

У европейских производителей цены несколько выше. При этом изделия российских компаний часто им ничуть не уступают в качестве.

Схемы подключения к электробойлерам

Для водонагревателя устройство защиты от утечки тока можно установить непосредственно в квартирном (коттеджном) электрощите либо прямо на стене у нагревательного прибора.

Принцип последовательности подключения в обоих случаях одинаков – бойлер, УЗО, автомат линии, счетчик и общий автоматический выключатель. При этом УЗО и автомат конкретной линии с розеткой для нагревателя воды можно поменять местами, обе схемы верны.

Классический вариант подключения УЗО для бойлера – это установка его на выделенной специально для нагревательного котла линии после автомата (+)

Бытовой водонагреватель следует подключать на отдельную ветку от электрического щитка. Причем в идеале на ней не должно быть розеток и иных электроприборов.

Бойлер является достаточно опасным аппаратом. Лучше всего, если защитное устройство работать будет только на него. Это и повысит безопасность эксплуатации нагревателя, и упростит выявление проблемных участков во всей проводке по дому.

Если УЗО установить рядом с водонагревателем, то провод от защитного прибора до автомата в щитке окажется без «присмотра». При повреждении на нем изоляции бойлерное устройство защиты просто не сработает. Оно даже не заметит утекающий электрический ток.

Однако бойлеры часто монтируют в ванных комнатах, где высокая влажность. Хорошо еще, если в электрощите стоит дополнительное общее УЗО на весь дом, хоть оно выключит сеть. Иначе подобный пробой неизбежно приведет к поражению током человека, решившего принять душ.

Возможные ошибки монтажа

Ошибка №1. Чтобы УЗО работало корректно, в защищаемой цепи недопустимы контакты между «рабочим нулем» и «землей». Для каждого из этих проводов должна применяться своя шина. При этом в подключении устройства защиты «заземление» вообще никак не присутствует. Этот проводник к нему нигде не подсоединяется.

Провод питания от электрического щита подсоединяется к верхним клеммам УЗО, от нижних линия идет на водонагреватель – наоборот подводить жилы нельзя (+)

Ошибка №2. Рабочий ток УЗО подбирается одинаковым либо с небольшим превышением рабочего тока автомата в цепи. Только так  сможет оградить само защитное устройство от перегрузок.

Ошибка №3. Малоопытные электрики часто устанавливают розетки и УЗО непосредственно под водонагревателем. Так делать категорически не рекомендуется.

Протечки из водогрейного титана полностью исключить нельзя, а при такой схеме размещения розеток и иных электроприборов с оголенными проводами под потенциальным «водопадом» до трагедии не так и далеко.

Ошибка №4. Нельзя водонагреватель подключать только через УЗО или один автомат. Эти устройства дополняют, но никак не дублируют друг друга. Они защищают бойлер от принципиально разных проблемных ситуаций в электрической сети.

Ошибка №5. Если УЗО выбрать слишком чувствительное (с низким током утечки), то оно будет излишне часто срабатывать на блокировку цепи. Водонагреватель постоянно будет отключаться. В итоге вода нормально не нагреется и бойлер от непрерывных включений/отключений может выйти из строя.

После завершения электромонтажа необходимо . Для этого у большинства водонагревателей есть функция «ТЕСТ», которая имитирует утечку тока. Если все подсоединено правильно и защита работает, то произойдет срабатывание последней с обесточиванием бойлера.

В противном случае надо смотреть, где и что работает не так, как положено. При этом подобные проверки рекомендуется проводить раз в месяц и впоследствии.

Выводы и полезное видео по теме

Нюансов в монтаже устройства защитного отключения немного, но они есть. Чтобы вам проще было разобраться в этих вопросах и правильно выбрать сам прибор, мы сделали подборку соответствующих видеоматериалов. В них в подробностях рассказано о принципах работы и схемах подключения УЗО в сеть с водонагревателем.

Подключение защитных устройств в сетях без заземления:

Что такое УЗО, зачем оно нужно в быту (на примере подключения стиральной машины):

Подключать водонагреватель к сети без УЗО не рекомендуется. Только защитное устройство, отслеживающее утечки тока, способно уберечь пользователей. Сложностей в монтаже такого прибора нет, включить в цепь питания его можно самостоятельно, подобрав параметры по электротоку.

У вас есть личный опыт выбора и подключения УЗО к водонагревателю? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

sovet-ingenera.com

УЗО.Выбор УЗО для квартиры или частного дома.

УЗО – устройство защитного отключения. В настоящее время, УЗО применяется практически везде, а в новостройках оно обязательно.

УЗО мы устанавливаем в квартирных щитках, в электрощитах частных домов. И это, конечно, правильно, только УЗО спасает человека от удара током. Также УЗО защищает нашу квартиру или частный дом от пожаров, которые возникают из-за неисправностей в электропроводке (плохой контакт, разрушение изоляции проводов). На мой взгляд, на такой вопрос, как ставить УЗО или не ставить, ответ может быть только один — УЗО нужно устанавливать в электрощит ОБЯЗАТЕЛЬНО.

Согласно ГОСТ 51326.1-99 «Выключатели автоматические управляемые дифференциальным током бытового и аналогичного назначения без встроенной защиты от сверхтоков» автоматы управляемые диф. током (УЗО) имеют сокращение ВДТ (выключатели дифференциального тока). Такое название УЗО вы можете встретить в технической литературе, в наименовании товаров интернет магазинов. Во Франции УЗО обозначают ID (Шнайдер), в Англии — RCCD’s.

Принцип действия УЗО

Принцип действия УЗО основан на сравнении токов, которые протекают через УЗО, т.е. если своими словами – какая величина тока прошла через УЗО к потребителям, такая же величина тока должна и выйти обратно из УЗО через нулевой проводник. На картинке I₁ – ток в УЗО к электроприемнику, I₂ – ток в УЗО от электроприемника. I₁ = I₂ – это условие выполняется при качественно выполненной электропроводки или нет какого-либо вмешательства в работу электропроводки.

Предположим человек, коснулся какого-то проводника (фаза или ноль), в этом случае человек «забирает» на себя часть тока I∆n, и равенства между I₁ и I₂ уже не будет, т.к. I₁ > I₂ — I∆n. УЗО это почувствует и отключится, тем самым УЗО спасет человека от вероятной смерти из-за поражения током. УЗО обязано срабатывать за 25-40 мсек, чтобы ток, который будет протекать через организм, не увеличился до смертельно-опасного.

УЗО по количеству фаз

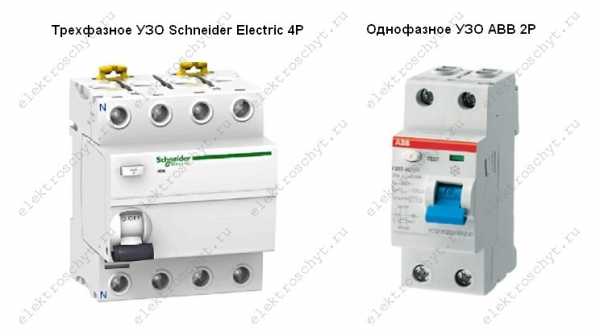

УЗО бывают однофазные и трехфазные. Здесь думаю всё понятно, если однофазная сеть, то УЗО однофазное – занимает 2 модуля (фаза и ноль). Если трехфазная сеть, то УЗО трехфазное – занимает 4 модуля (три фазы и ноль).

Отмечу, что в частных домах, где в последнее время подключают по три фазы мощностью 15 кВт, неправильно для защиты человека от поражения электрическим током или пожарной безопасности, устанавливать общее трехфазное УЗО, т.к. при утечке тока на одной из фаз, трехфазное УЗО отключит все три фазы. Трехфазное УЗО устанавливается на отдельных трехфазных потребителей, варочные панели (электроплиты), котлы в частных домах.

Выбор УЗО по номинальному току

Такие известные производители, как ABB и Шнайдер Электрик, выпускают

Важно знать, что УЗО не имеет защиты от сверхтоков (токи короткого замыкания, перегруз) и поэтому его следует всегда защищать автоматическим выключателем, номинальный ток которого меньше или равен номинальному току УЗО — это по правилам. Но я подбираю УЗО по-другому, строго на ступень выше автомата.

Объясню почему, автомат, как известно пропускает ток до 1,13 от I ном. бесконечно долго, а в интервале от 1,13-1,45 I ном. в тчение 1 часа. Предположим выбрали мы автомат на 25А и УЗО тоже на 25А. В итоге, в течение целого часа УЗО, которое рассчитано на 25А будет пропускать ток величиной 25*1,45=36А, что будет с УЗО в этом случае я не знаю, но думается, что УЗО на 25А с высокой вероятностью сгорит.

Номинальный ток УЗО указан на его лицевой части.

Встречаются УЗО на номинальные токи и 32А, и 50А, но это китайские УЗО, серьезные бренды, такие как ABB, Шнайдер Электрик или Легранд, УЗО такого номинала не выпускают.

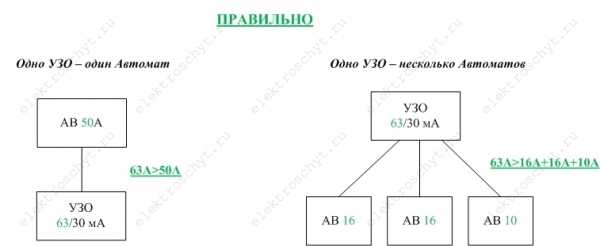

Примеры, как правильно выбрать УЗО по номинальному току:

При этом запомните, что если «сверху» УЗО уже защищено автоматом, номинал которого меньше номинала УЗО, то после этого УЗО можно подключать автоматы, суммой номиналов хоть на 1000 А.

Номинальный отключающий ток УЗО

Номинальный отключающий ток УЗО I∆n (уставка) — это ток при котором УЗО срабатывает (отключается). Величина уставок УЗО — 10 мА, 30 мА, 100 мА, 300 мА, 500 мА. Следует отметить, что ток неотпускания, когда человек уже не может самостоятельно разжать руки и отбросить провод, составляет 30 мА и выше. Поэтому для защиты человека от поражения тока, выбирают УЗО с отключающим током 10 мА или 30 мА.

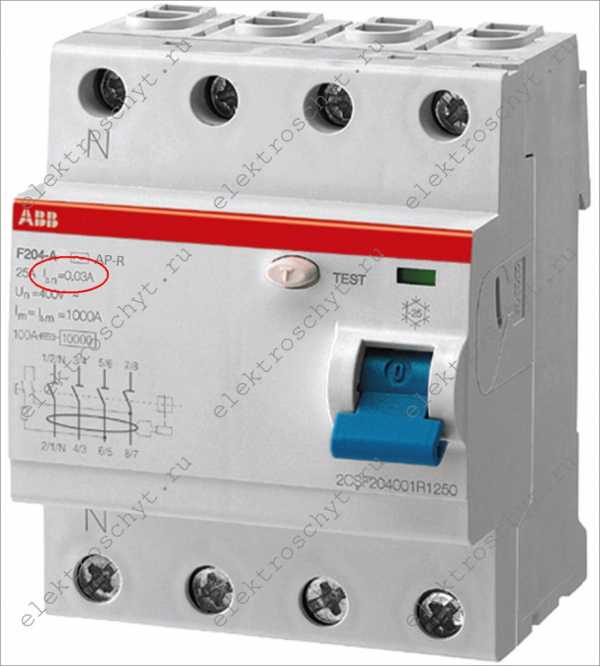

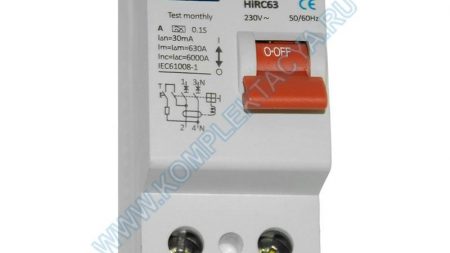

Номинальный отключающий ток УЗО I∆n или ток утечки также указывается на лицевой панели УЗО.

УЗО 10 мА используют для защиты электроприемников во влажных помещениях или мокрых потребителей, т.е. стиральные и посудомоечные машинки, розетки которые находятся внутри ванны или туалета, свет в ванной, теплый пол в ванной или туалете, свет или розетки на балконах и лоджиях.

СП31-110-2003 п.А.4.15 Для сантехкабин, ванных и душевых рекомендуется устанавливать УЗО с номинальным дифференциальным отключающим током до 10 мА, если на них выделена отдельная линия, в остальных случаях, например при использовании одной линии для сантехкабины, кухни и коридора, следует использовать УЗО с номинальным дифференциальным током до 30 мА.

Т.е. УЗО с уставкой 10 мА устанавливают на отдельный кабель, к которому подключается только стиральная машинка. Но если от кабельной линии еще запитаны другие потребители, например, розетки коридора, кухни, то в этом случае устанавливают УЗО с током срабатывания (уставкой) в 30 мА.

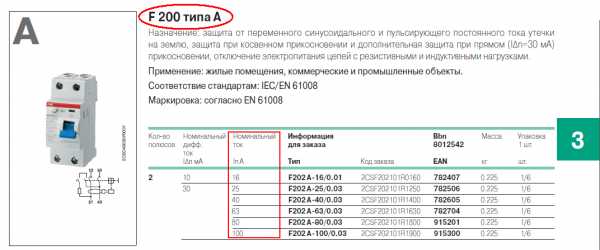

УЗО с током утечки 10 мА у АВВ выпускают только на 16А. У Шнейдер Электрик и Хагер, есть в линейке продукции УЗО на 25/10 мА и 16/10 мА.

 УЗО 30 мА устанавливают на стандартные линии, т.е. обычные бытовые розетки, свет в комнатах и т.д.

[note] ПУЭ п.7.1.79. В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители). [/note]

УЗО 100, 300, 500 мА называют противопожарными, такие УЗО не спасут вас от смертельного удара током, но уберегут квартиру или частный дом от возникновения пожара из-за неисправностей в электропроводке. Такое УЗО на 100-500 мА устанавливаются в вводных щитках, т.е. в начале линии.

В США используют УЗО с номинальным отключающим током 6 мА, в Европе до 30 мА.

Следует отметить, что УЗО отключается в пределах уставки 50-100%, т.е. если у нас УЗО на 30 мА, то отключаться оно должно в пределах 15-30 мА.

Есть проектировщики, которые продвигают двойные диф. защиты «мокрых» потребителей. Это когда, например стиральная машинка, подключена к УЗО 16/10 мА, которое в свою очередь подключено к групповому УЗО 40/30 мА.

В итоге, что мы получим? При малейшем «чихе» стиральной машинки, мы отключаем всю группу автоматов (свет кухни, бойлер и свет комнаты), т.к. в большинстве случаев неизвестно, какое сработает УЗО 25/30 мА или 16/10 мА, либо сработают оба.

Согласно свода правил по проектированию электроустановок жилых и общественных зданий:

[note]СП31-110-2003 п.А.4.2 При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставки тока срабатывания и время срабатывания не менее чем в три раза большие, чем у УЗО, расположенного ближе к потребителю. [/note]

Но справедливости ради, следует отметить, что если электропродка смонтирована качественно, то УЗО не срабатывают годами. Поэтому в данном случае — последнее слово за заказчиком.

Типы УЗО по принципу срабатывания

По принципу срабатывания УЗО подразделяют на электронные и электромеханические. Электронные УЗО на порядок дешевле, чем электромеханические УЗО. Это объясняется его меньшей надежностью и дешевизной производства. Электронное УЗО «питается» от сети, и работа электронного УЗО зависит от параметров и качества этой самой электросети.

Приведу такой пример, у нас отгорел ноль в этажном щитке, соответственно пропадет питание электронного УЗО и оно не будет работать. И если в этом время произойдет замыкание фазы на корпус прибора, а человек его коснется, то электронное УЗО не сработает, т.к. оно просто напросто не работает, нет питания электроники из-за обрыва нуля. Или если по-простому электроника – это электроника, а китайская электроника – это вдвойне «электроника», которая может отказать в любой момент. Поэтому электромеханическое УЗО, которое не зависит от состояния сети, намного надежнее, чем электронное УЗО.

В основе принципа действия лежит сравнение входящего и выходящего тока УЗО обычного дифференциального трансформатора тока, и если ток не равен и больше уставки (номинальный отключающий ток УЗО в мА), как уже указывалось выше, то УЗО отключается.

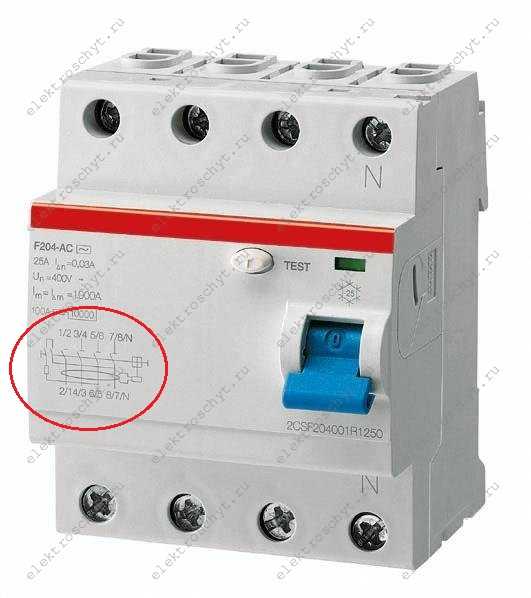

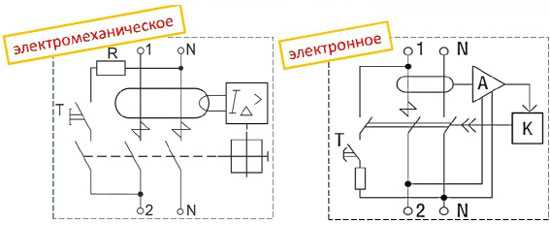

По этим схемам можно определить, электронное УЗО или электромеханическое, схемы наносят на корпуса УЗО.

Известные производители, такие как ABB, Шнайдер Электрик, Хагер или Легранд не производят электронных УЗО, только электромеханические УЗО. Я ставлю в свои электрощиты электромеханические УЗО.

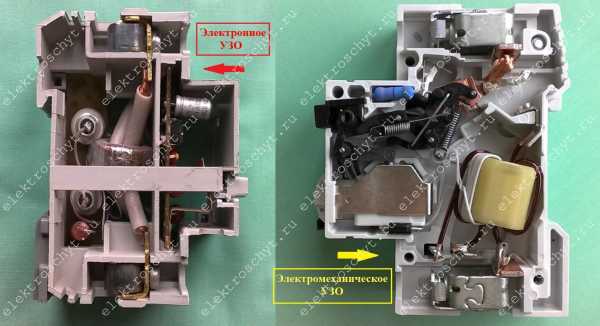

Для сравнения электронного и электромеханического УЗО предлагаю фото с их «внутренностями». Я бы выложил электронное УЗО, какого-либо известного бренда, а не китайского, но, как писал выше, АББ, Шнайдер Электрик, Легранд и другие серьезные производители, не выпускают электронных УЗО.

Типы УЗО АС, А, В

В зависимости от типа, УЗО обязано отключаться от разного вида утечек тока, есть УЗО, которые отключают только переменный ток, есть УЗО которые переменный и пульсирующий ток:

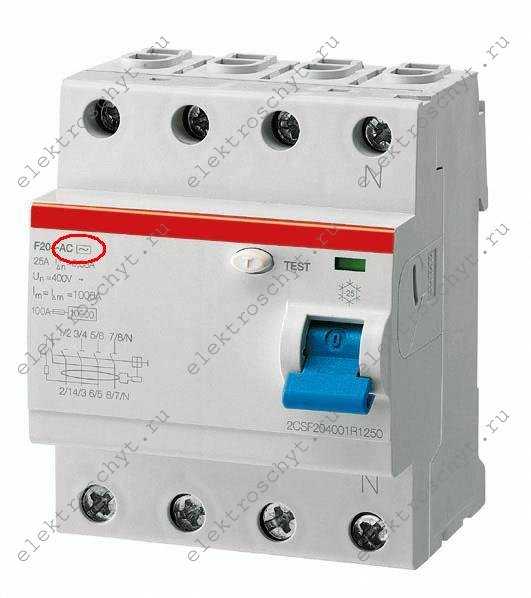

УЗО тип АС реагирует на мгновенный переменный дифференциальный ток утечки, т.е. это обычные потребители: освещение,  теплые полы, холодильники, конвекторы и др. Тип УЗО АС обозначается на панели, это либо буквы АС, либо специальный символ (пиктограмма) или и то и другое вместе.

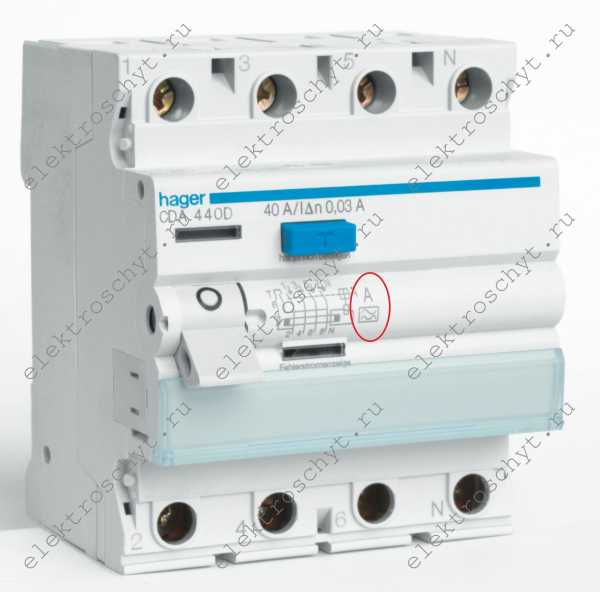

УЗО тип А реагирует, как на переменный, так и на пульсирующий ток утечки, который может медленно нарастать или возникать внезапно. Это приборы, в которых используются выпрямители и импульсные блоки питания: компьютеры, стиральные машинки, телевизоры, посудомойки, микроволновки, т.е. там, где всем управляет электроника. В некоторых инструкциях на современные электроприборы отдельно указывается, что необходима установка УЗО типа А. Пиктограмма для УЗО тип А выглядит следующим образом

УЗО тип А дороже, чем УЗО тип АС, т.к. «охватывает» бОльшую зону защиты. Но следует отметить, что уровень защиты с УЗО типа АС выше, чем если бы УЗО не было бы вообще.

[note] ПУЭ 7.1.78. В зданиях могут применяться УЗО типа «А», реагирующие как на переменные, так и на пульсирующие токи повреждений, или «АС», реагирующие только на переменные токи утечки.
Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др. [/note]

Часто у читателей возникает вопрос: «Какое УЗО поставить на холодильник, стиральную машинку, посудомойку, варочную панель и т.д.?». Самый правильный ответ, вы найдете в инструкциях на бытовую технику.

Но, например, в Европе разрешено устанавливать УЗО только тип А. УЗО тип АС запрещены.

УЗО тип В — редкость в России, их применяют в промышленности, где помимо прочих видов утечек, есть утечки выпрямленного тока, в быту УЗО тип В не применяют.

Задержка отключения (селективность) УЗО

По выдержке времени срабатывания УЗО разделяют на 3 типа:

УЗО без выдержки времени, применяют для защиты человека от поражения током и от возгораний вследствие неисправностей электропроводки. УЗО без выдержки времени устанавливают на линии электроприемников. И являются первой ступенью защиты.

УЗО тип S (селективное), также его называют противопожарным. Данное УЗО тип S срабатывает с задержкой (0,2-0,5 сек), поэтому человека оно не защищает, а лишь защищает от возникновения пожаров. Противопожарное УЗО устанавливается в начале линии после вводного автомата и защищает вводной кабель и подключение автоматики в щитке, а также является второй ступенью диф. защиты всего дома от пожара.

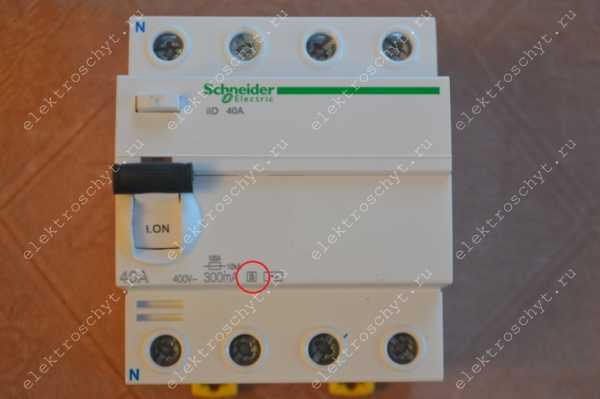

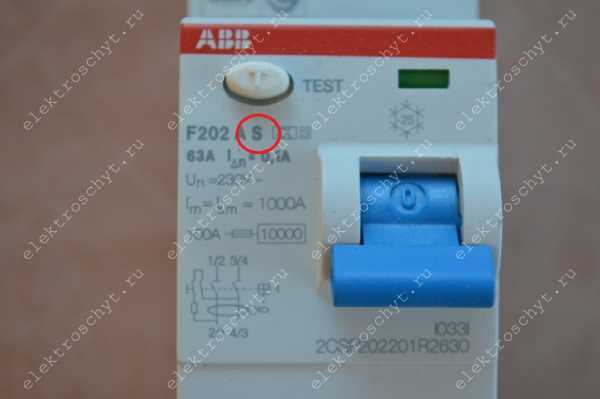

Определить, что это УЗО селективное, можно по букве «S» на панели, которая и обозначает, что УЗО селективное с выдержкой времени на отключение.

Примеры однофазного селективного противопожарного УЗО ABB с током утечки на 100мА и трехфазного противопожарного УЗО на 300 мА от Шнейдер Электрик.

УЗО тип S выбирают с номинальным током утечки 100-300 мА. Протипожарное УЗО с уставкой 100-300 мА является второй ступенью защиты, а согласно правил, если в схеме установлены на одной линии несколько УЗО, то каждая последующая ступень должна быть с бОльшей выдержкой времени на срабатывание и уставкой по току.

[note] СП31-110-2003 п.А.4.2 При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставки тока срабатывания и время срабатывания не менее чем в три раза большие, чем у УЗО, расположенного ближе к потребителю. [/note]

Если б не было выдержки времени, а на линии у нас стоит два УЗО, одно на 30 мА, другое на 100 мА, то при утечках тока срабатывали бы оба УЗО и УЗО на 100 мА обесточило бы весь дом. Поэтому, чтобы не выбегать в труселях по морозу на улицу и включать противопожарное УЗО в уличном щитке, противопожарное УЗО выбирается с уставкой, достаточной для предотвращения пожара.

УЗО тип G, тоже самое, что и тип S, только с меньшей выдержкой времени 0,06-0,08 сек. УЗО редкие, и ждать их «приезда» приходилось по 2-3 месяца, что для меня очень неудобно,т.к. электрощитки зависают на долгий срок.

Схема подключения УЗО

Питание (электричество) можно подавать, как на нижние, так и на верхние контакты УЗО — это утверждение относится ко всем ведущим производителям электромеханических УЗО.

Пример из инструкции для УЗО ABB F200

Я разделяю схемы подключения УЗО на 2 вида:

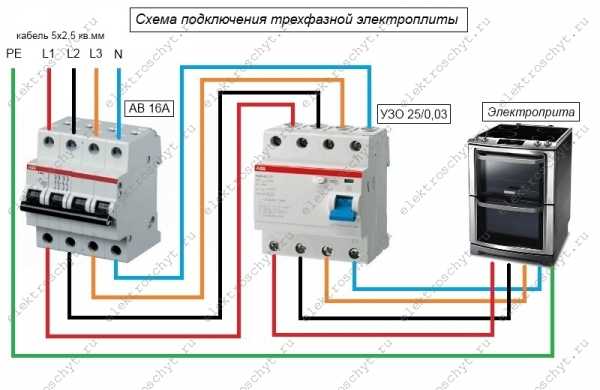

1. 1. Это стандартная схема подключения, одно УЗО один автомат. Помним, что УЗО выбирается с номинальным током на ступень выше, чем автомат? Если автомат у нас на кабельной линии 25А, то УЗО следует выбрать на 40А. Ниже показан пример схемы подключения УЗО для электроплиты (варочной поверхности).

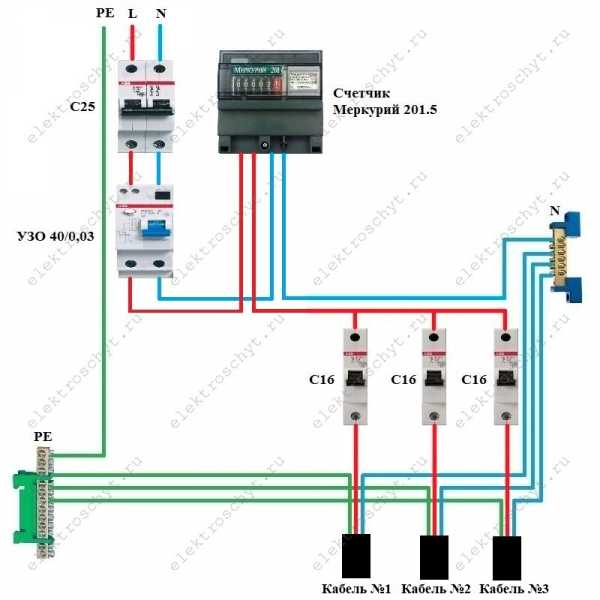

1. Но, если у нас квартира или частный дом, где кабельных линий штук 20-30, то щиток у нас по первой схеме подключения будет огромных размеров, да и стоимость его выйдет, как бюджетная иномарка)). Поэтому производителями допускается установка одного УЗО на группу автоматов. Т.е. одно УЗО на несколько автоматов. Но здесь важно соблюдать следующее правило, сумма номинальных токов автоматов не должна превышать номинальный ток УЗО. Если у нас УЗО на три автомата, например автомат 6 А (освещение) + 16 А (розетки в комнате)+16 А (кондиционер) = 38 А. В этом случае мы может выбрать УЗО на 40 А. Но не стоит «навешивать» на УЗО более 5 автоматов, т.к. любая линия имеет естественные утечки тока (соединения кабелей, сопротивления контактов автоматов, розетки и т.д.) в итоге получите сумму утечек, которая превышает ток отключения УЗО, и оно у вас будет периодически срабатывать без видимой на то причины. Или если установить перед УЗО автомат с меньшим номинальным током, то можно «цеплять» к УЗО автоматы, не задумываясь об их номинальных токах, но, конечно, помним, что более 5-ти автоматов подсоединять к УЗО не следует, т.к. сумма естественных утечек тока в кабелях и приборах будет высока, и близка к уставке УЗО. Что приведет к ложным срабатываниям. Из данной схемы видно, что сумма номинальных токов отходящих автоматов 16+16+16=48 А, а УЗО у нас на 40А, но перед УЗО у нас стоит автомат на 25А и в этом случае УЗО у нас защищено от сверхтоков. Данная схема позаимствована из статьи, где я менял автоматы и УЗО в квартирном щитке.

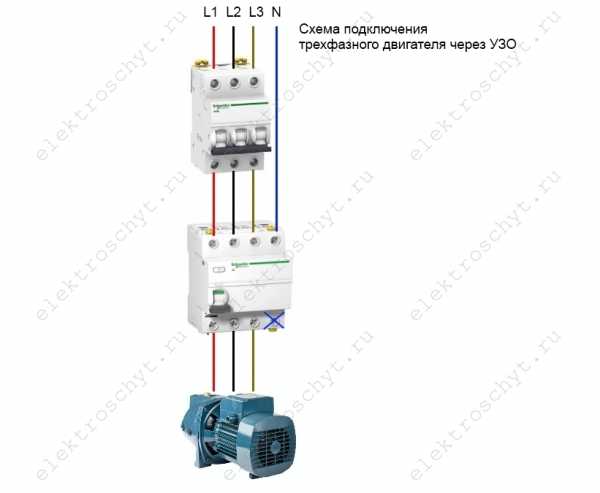

Схема подключения трехфазного электродвигателя через УЗО

Часто в комментариях спрашивают о подключении трехфазного двигателя (насоса) через УЗО, вопрос возникает из-за отсутствия в трехфазных электродвигателях нейтрали.

Собственно ничего сложного в этом нет, для корректной работы трехфазного УЗО нулевой проводник мы подключаем на нулевую клемму УЗО со стороны питания, а со стороны двигателя она остается пустая.

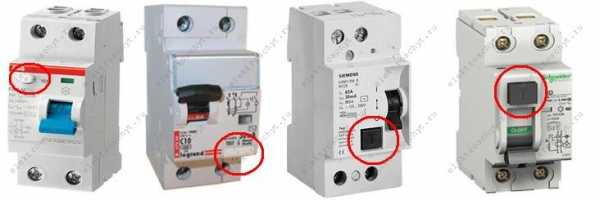

УЗО следует проверять не реже, чем 1 раз в месяц. Делается это достаточно просто, достаточно нажать на кнопку «ТЕСТ», которая есть на любом УЗО.

УЗО обязано отключиться, делать это следует при снятой нагрузке, когда выключены телевизоры, компьютеры, стиральная машинка и т.д., чтобы лишний раз не «дергать» чувствительное оборудование».

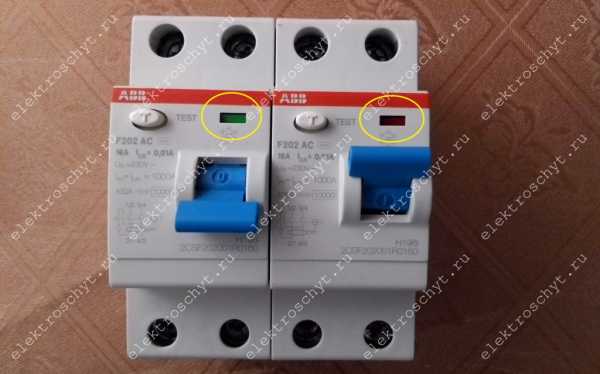

Мне нравятся УЗО АББ, у которых как и у выключателей АББ серии S200, есть индикация включенного (красный цвет) или отключенного (зеленый цвет) положения.

Также, как у выключателей ABB S200, есть по два контакта на каждом полюсе сверху и снизу.

Спасибо за внимание.
